1 PRO Termékösszefoglaló

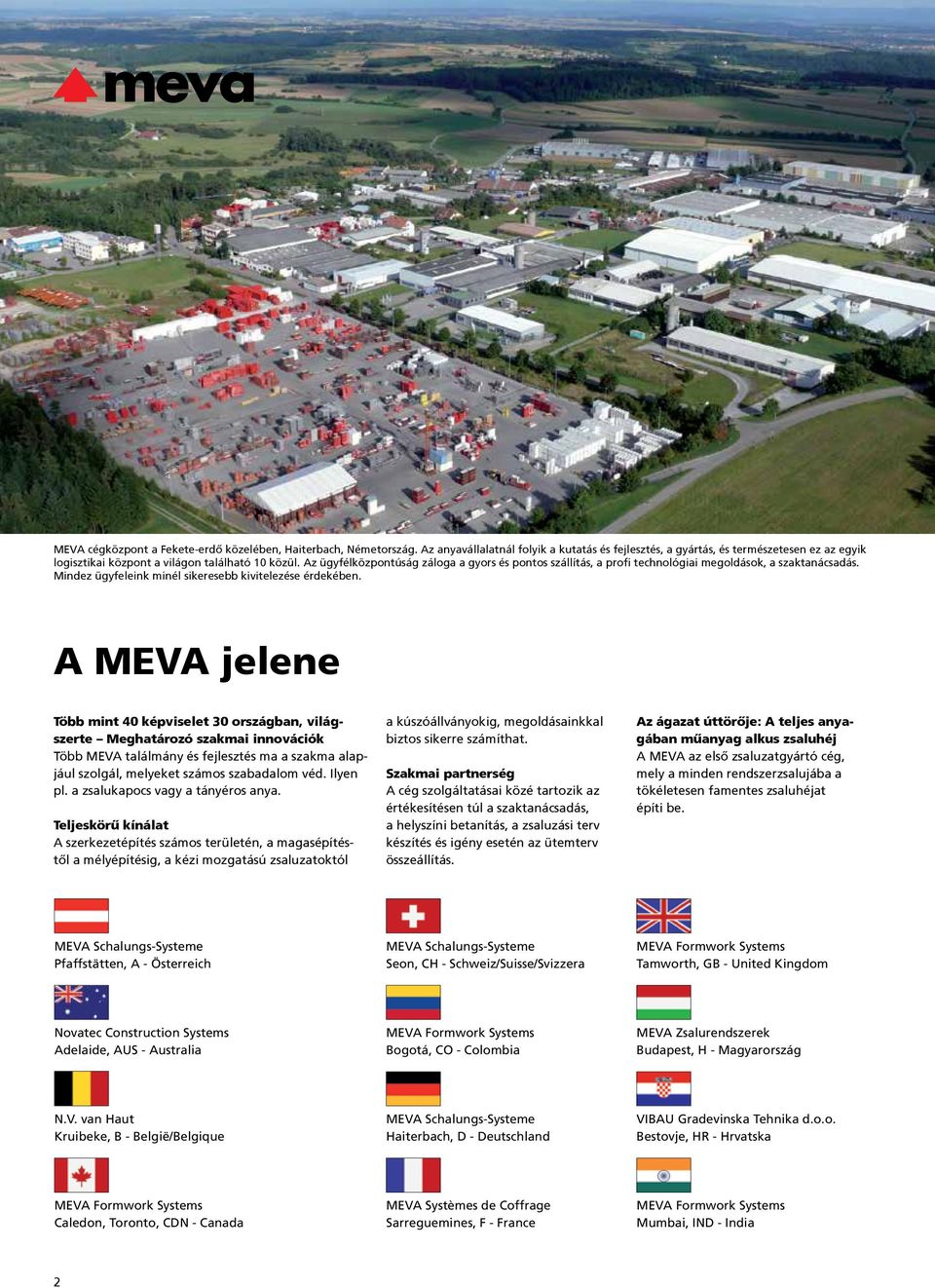

2 MEVA cégközpont a Fekete-erdő közelében, Haiterbach, Németország. Az anyavállalatnál folyik a kutatás és fejlesztés, a gyártás, és természetesen ez az egyik logisztikai központ a világon található 10 közül. Az ügyfélközpontúság záloga a gyors és pontos szállítás, a profi technológiai megoldások, a szaktanácsadás. Mindez ügyfeleink minél sikeresebb kivitelezése érdekében. A MEVA jelene Több mint 40 képviselet 30 országban, világszerte Meghatározó szakmai innovációk Több MEVA találmány és fejlesztés ma a szakma alapjául szolgál, melyeket számos szabadalom véd. Ilyen pl. a zsalukapocs vagy a tányéros anya. Teljeskörű kínálat A szerkezetépítés számos területén, a magasépítéstől a mélyépítésig, a kézi mozgatású zsaluzatoktól a kúszóállványokig, megoldásainkkal biztos sikerre számíthat. Szakmai partnerség A cég szolgáltatásai közé tartozik az értékesítésen túl a szaktanácsadás, a helyszíni betanítás, a zsaluzási terv készítés és igény esetén az ütemterv összeállítás. Az ágazat úttörője: A teljes anyagában műanyag alkus zsaluhéj A MEVA az első zsaluzatgyártó cég, mely a minden rendszerzsalujába a tökéletesen famentes zsaluhéjat építi be. MEVA Schalungs Systeme Pfaffstätten, A - Österreich MEVA Schalungs Systeme Seon, CH - Schweiz/Suisse/Svizzera MEVA Formwork Systems Tamworth, GB - United Kingdom Novatec Construction Systems Adelaide, AUS - Australia MEVA Formwork Systems Bogotá, CO - Colombia MEVA Zsalurendszerek Budapest, H - Magyarország N.V. van Haut Kruibeke, B - België/Belgique MEVA Schalungs Systeme Haiterbach, D - Deutschland VIBAU Gradevinska Tehnika d.o.o. Bestovje, HR - Hrvatska MEVA Formwork Systems Caledon, Toronto, CDN - Canada MEVA Systèmes de Coffrage Sarreguemines, F - France MEVA Formwork Systems Mumbai, IND - India 2

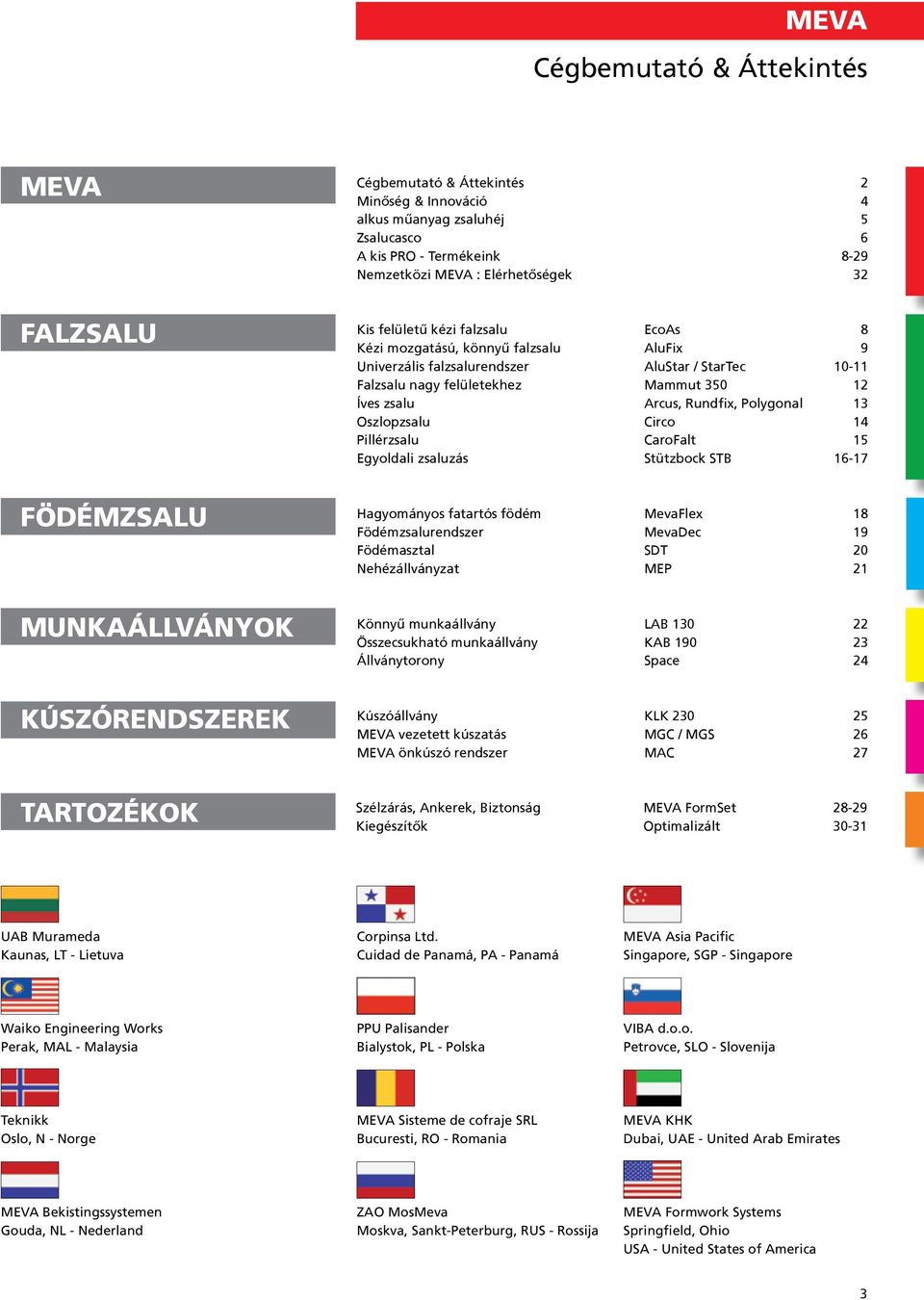

3 MEVA Cégbemutató & Áttekintés MEVA Cégbemutató & Áttekintés 2 Minőség & Innováció 4 alkus műanyag zsaluhéj 5 Zsalucasco 6 A kis PRO - Termékeink 8-29 Nemzetközi MEVA : Elérhetőségek 32 FALZSALU Kis felületű kézi falzsalu EcoAs 8 Kézi mozgatású, könnyű falzsalu AluFix 9 Univerzális falzsalurendszer AluStar / StarTec Falzsalu nagy felületekhez Mammut Íves zsalu Arcus, Rundfix, Polygonal 13 Oszlopzsalu Circo 14 Pillérzsalu CaroFalt 15 Egyoldali zsaluzás Stützbock STB FÖDÉMZSALU Hagyományos fatartós födém MevaFlex 18 Födémzsalurendszer MevaDec 19 Födémasztal SDT 20 Nehézállványzat MEP 21 MUNKAÁLLVÁNYOK Könnyű munkaállvány LAB Összecsukható munkaállvány KAB Állványtorony Space 24 KÚSZÓRENDSZEREK Kúszóállvány KLK MEVA vezetett kúszatás MGC / MGS 26 MEVA önkúszó rendszer MAC 27 TARTOZÉKOK Szélzárás, Ankerek, Biztonság MEVA FormSet Kiegészítők Optimalizált UAB Murameda Kaunas, LT - Lietuva Corpinsa Ltd. Cuidad de Panamá, PA - Panamá MEVA Asia Pacific Singapore, SGP - Singapore Waiko Engineering Works Perak, MAL - Malaysia PPU Palisander Bialystok, PL - Polska VIBA d.o.o. Petrovce, SLO - Slovenija Teknikk Oslo, N - Norge MEVA Sisteme de cofraje SRL Bucuresti, RO - Romania MEVA KHK Dubai, UAE - United Arab Emirates MEVA Bekistingssystemen Gouda, NL - Nederland ZAO MosMeva Moskva, Sankt-Peterburg, RUS - Rossija MEVA Formwork Systems Springfield, Ohio USA - United States of America 3

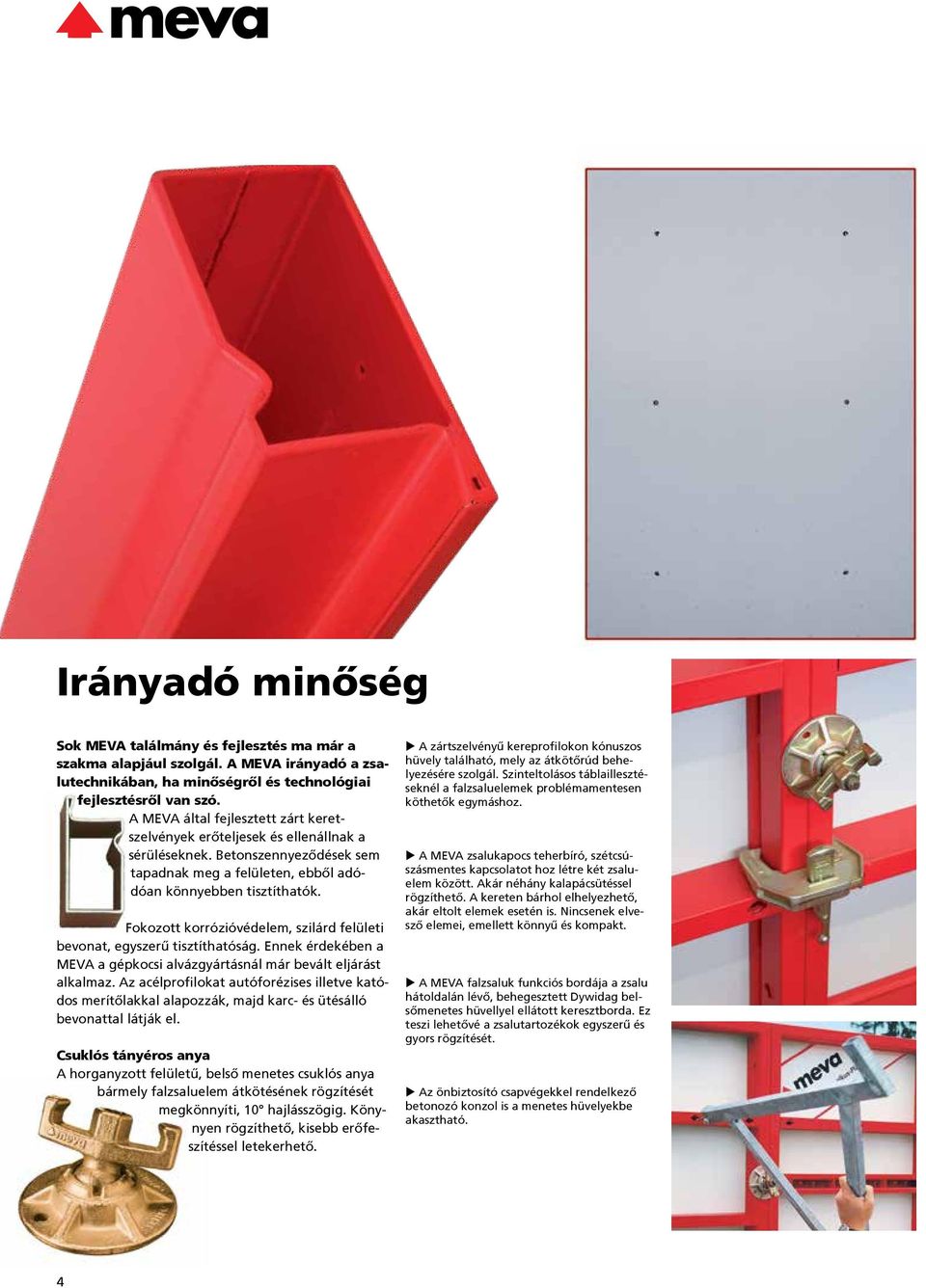

4 Irányadó minőség Sok MEVA találmány és fejlesztés ma már a szakma alapjául szolgál. A MEVA irányadó a zsalutechnikában, ha minőségről és technológiai fejlesztésről van szó. A MEVA által fejlesztett zárt keretszelvények erőteljesek és ellenállnak a sérüléseknek. Betonszennyeződések sem tapadnak meg a felületen, ebből adódóan könnyebben tisztíthatók. Fokozott korrózióvédelem, szilárd felületi bevonat, egyszerű tisztíthatóság. Ennek érdekében a MEVA a gépkocsi alvázgyártásnál már bevált eljárást alkalmaz. Az acélprofilokat autóforézises illetve katódos merítőlakkal alapozzák, majd karc- és ütésálló bevonattal látják el. Csuklós tányéros anya A horganyzott felületű, belső menetes csuklós anya bármely falzsaluelem átkötésének rögzítését megkönnyíti, 10 hajlásszögig. Könynyen rögzíthető, kisebb erőfeszítéssel letekerhető. A zártszelvényű kereprofilokon kónuszos hüvely található, mely az átkötőrúd behelyezésére szolgál. Szinteltolásos táblaillesztéseknél a falzsaluelemek problémamentesen köthetők egymáshoz. A MEVA zsalukapocs teherbíró, szétcsúszásmentes kapcsolatot hoz létre két zsaluelem között. Akár néhány kalapácsütéssel rögzíthető. A kereten bárhol elhelyezhető, akár eltolt elemek esetén is. Nincsenek elvesző elemei, emellett könnyű és kompakt. A MEVA falzsaluk funkciós bordája a zsalu hátoldalán lévő, behegesztett Dywidag belsőmenetes hüvellyel ellátott keresztborda. Ez teszi lehetővé a zsalutartozékok egyszerű és gyors rögzítését. Az önbiztosító csapvégekkel rendelkező betonozó konzol is a menetes hüvelyekbe akasztható. 4

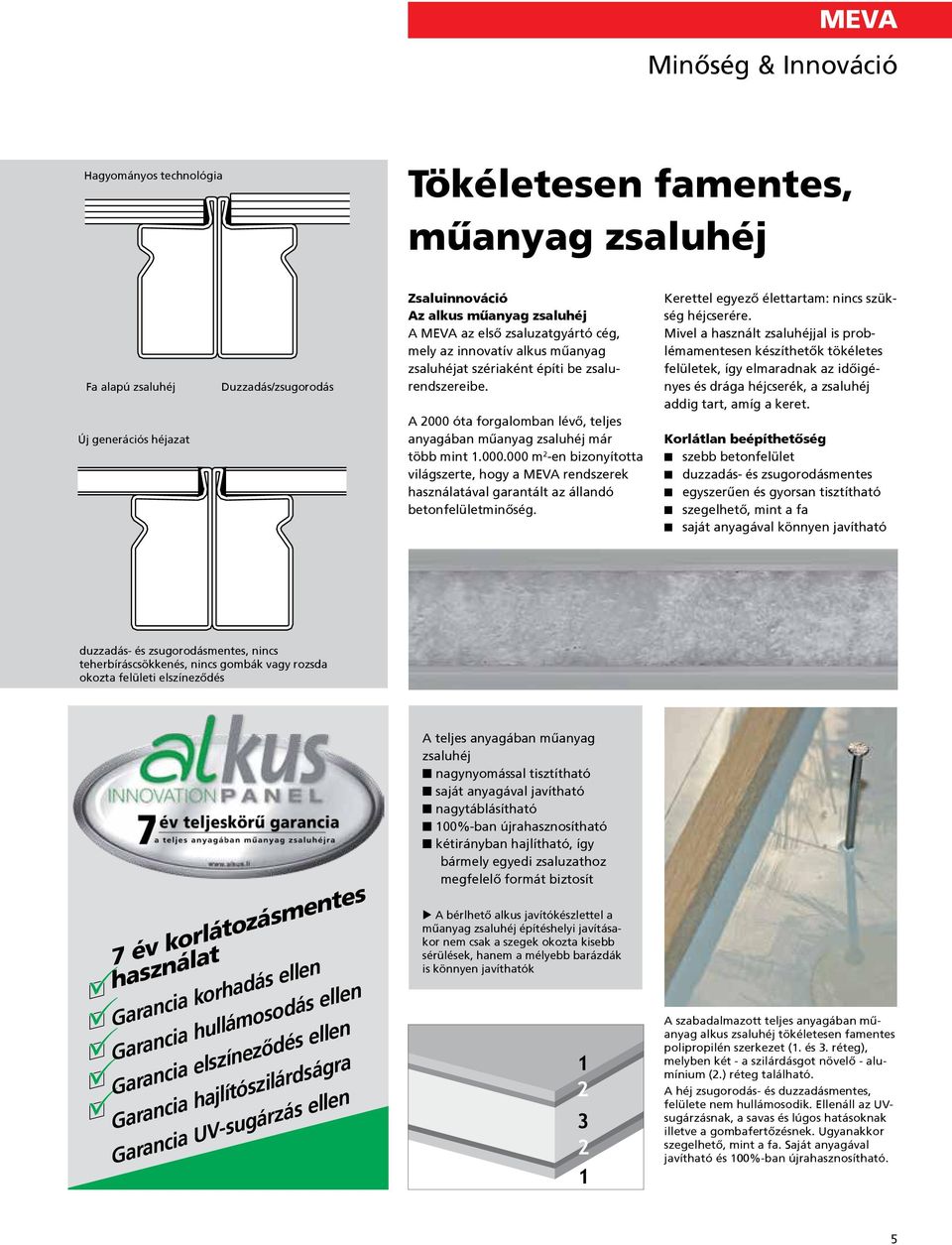

5 MEVA Minőség & Innováció Hagyományos technológia Tökéletesen famentes, műanyag zsaluhéj Fa alapú zsaluhéj Új generációs héjazat Duzzadás/zsugorodás Zsaluinnováció Az alkus műanyag zsaluhéj A MEVA az első zsaluzatgyártó cég, mely az innovatív alkus műanyag zsaluhéjat szériaként építi be zsalurendszereibe. A 2000 óta forgalomban lévő, teljes anyagában műanyag zsaluhéj már több mint m 2 -en bizonyította világszerte, hogy a MEVA rendszerek használatával garantált az állandó betonfelületminőség. Kerettel egyező élettartam: nincs szükség héjcserére. Mivel a használt zsaluhéjjal is problémamentesen készíthetők tökéletes felületek, így elmaradnak az időigényes és drága héjcserék, a zsaluhéj addig tart, amíg a keret. Korlátlan beépíthetőség szebb betonfelület duzzadás- és zsugorodásmentes egyszerűen és gyorsan tisztítható szegelhető, mint a fa saját anyagával könnyen javítható duzzadás- és zsugorodásmentes, nincs teherbíráscsökkenés, nincs gombák vagy rozsda okozta felületi elszíneződés 7 év korlátozásmentes használat Garancia korhadás ellen Garancia hullámosodás ellen Garancia elszínezõdés ellen Garancia hajlítószilárdságra Garancia UV-sugárzás ellen A teljes anyagában műanyag zsaluhéj n nagynyomással tisztítható n saját anyagával javítható n nagytáblásítható n 100%-ban újrahasznosítható n kétirányban hajlítható, így bármely egyedi zsaluzathoz megfelelő formát biztosít u A bérlhető alkus javítókészlettel a műanyag zsaluhéj építéshelyi javításakor nem csak a szegek okozta kisebb sérülések, hanem a mélyebb barázdák is könnyen javíthatók A szabadalmazott teljes anyagában műanyag alkus zsaluhéj tökéletesen famentes polipropilén szerkezet (1. és 3. réteg), melyben két - a szilárdásgot növelő - alumínium (2.) réteg található. A héj zsugorodás- és duzzadásmentes, felülete nem hullámosodik. Ellenáll az UVsugárzásnak, a savas és lúgos hatásoknak illetve a gombafertőzésnek. Ugyanakkor szegelhető, mint a fa. Saját anyagával javítható és 100%-ban újrahasznosítható. 5

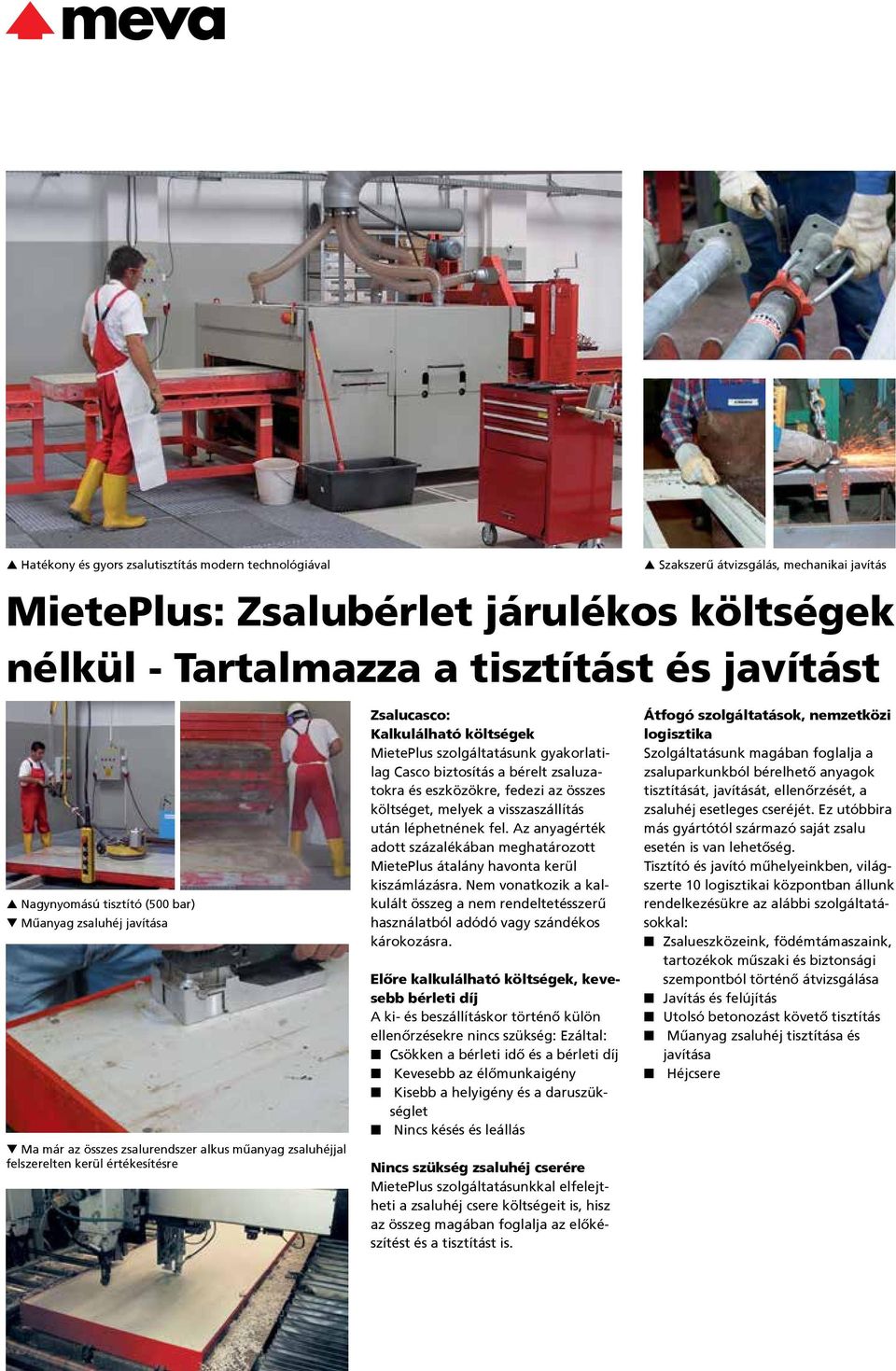

6 Hatékony és gyors zsalutisztítás modern technológiával Szakszerű átvizsgálás, mechanikai javítás MietePlus: Zsalubérlet járulékos költségek nélkül - Tartalmazza a tisztítást és javítást Nagynyomású tisztító (500 bar) Műanyag zsaluhéj javítása Ma már az összes zsalurendszer alkus műanyag zsaluhéjjal felszerelten kerül értékesítésre Zsalucasco: Kalkulálható költségek MietePlus szolgáltatásunk gyakorlatilag Casco biztosítás a bérelt zsaluzatokra és eszközökre, fedezi az összes költséget, melyek a visszaszállítás után léphetnének fel. Az anyagérték adott százalékában meghatározott MietePlus átalány havonta kerül kiszámlázásra. Nem vonatkozik a kalkulált összeg a nem rendeltetésszerű használatból adódó vagy szándékos károkozásra. Előre kalkulálható költségek, kevesebb bérleti díj A ki- és beszállításkor történő külön ellenőrzésekre nincs szükség: Ezáltal: Csökken a bérleti idő és a bérleti díj Kevesebb az élőmunkaigény Kisebb a helyigény és a daruszükséglet Nincs késés és leállás Nincs szükség zsaluhéj cserére MietePlus szolgáltatásunkkal elfelejtheti a zsaluhéj csere költségeit is, hisz az összeg magában foglalja az előkészítést és a tisztítást is. Átfogó szolgáltatások, nemzetközi logisztika Szolgáltatásunk magában foglalja a zsaluparkunkból bérelhető anyagok tisztítását, javítását, ellenőrzését, a zsaluhéj esetleges cseréjét. Ez utóbbira más gyártótól származó saját zsalu esetén is van lehetőség. Tisztító és javító műhelyeinkben, világszerte 10 logisztikai központban állunk rendelkezésükre az alábbi szolgáltatásokkal: Zsalueszközeink, födémtámaszaink, tartozékok műszaki és biztonsági szempontból történő átvizsgálása Javítás és felújítás Utolsó betonozást követő tisztítás Műanyag zsaluhéj tisztítása és javítása Héjcsere

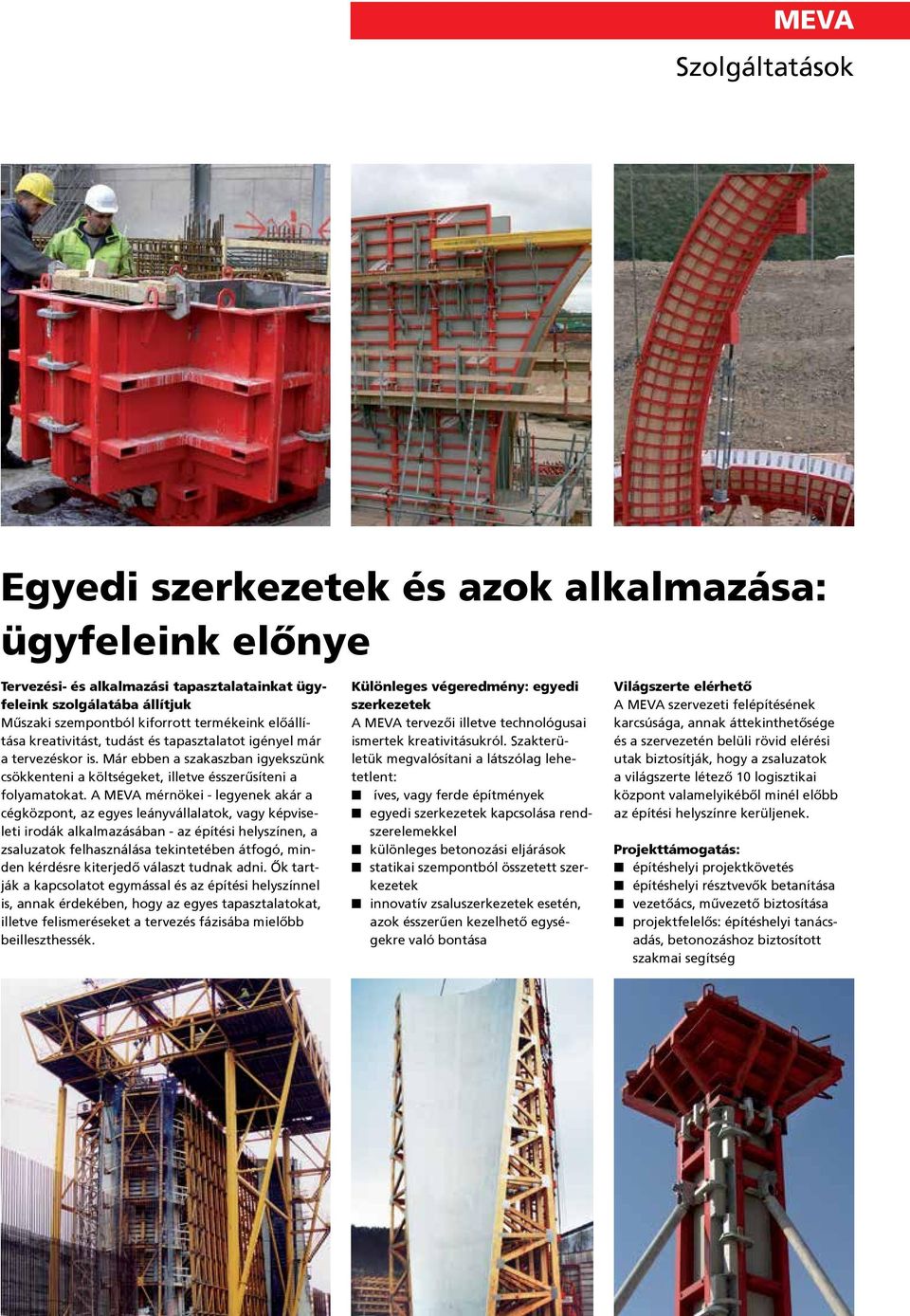

7 MEVA Szolgáltatások Egyedi szerkezetek és azok alkalmazása: ügyfeleink előnye Tervezési- és alkalmazási tapasztalatainkat ügyfeleink szolgálatába állítjuk Műszaki szempontból kiforrott termékeink előállítása kreativitást, tudást és tapasztalatot igényel már a tervezéskor is. Már ebben a szakaszban igyekszünk csökkenteni a költségeket, illetve ésszerűsíteni a folyamatokat. A MEVA mérnökei - legyenek akár a cégközpont, az egyes leányvállalatok, vagy képviseleti irodák alkalmazásában - az építési helyszínen, a zsaluzatok felhasználása tekintetében átfogó, minden kérdésre kiterjedő választ tudnak adni. Ők tartják a kapcsolatot egymással és az építési helyszínnel is, annak érdekében, hogy az egyes tapasztalatokat, illetve felismeréseket a tervezés fázisába mielőbb beilleszthessék. Különleges végeredmény: egyedi szerkezetek A MEVA tervezői illetve technológusai ismertek kreativitásukról. Szakterületük megvalósítani a látszólag lehetetlent: íves, vagy ferde építmények egyedi szerkezetek kapcsolása rendszerelemekkel különleges betonozási eljárások statikai szempontból összetett szerkezetek innovatív zsaluszerkezetek esetén, azok ésszerűen kezelhető egységekre való bontása Világszerte elérhető A MEVA szervezeti felépítésének karcsúsága, annak áttekinthetősége és a szervezetén belüli rövid elérési utak biztosítják, hogy a zsaluzatok a világszerte létező 10 logisztikai központ valamelyikéből minél előbb az építési helyszínre kerüljenek. Projekttámogatás: építéshelyi projektkövetés építéshelyi résztvevők betanítása vezetőács, művezető biztosítása projektfelelős: építéshelyi tanácsadás, betonozáshoz biztosított szakmai segítség

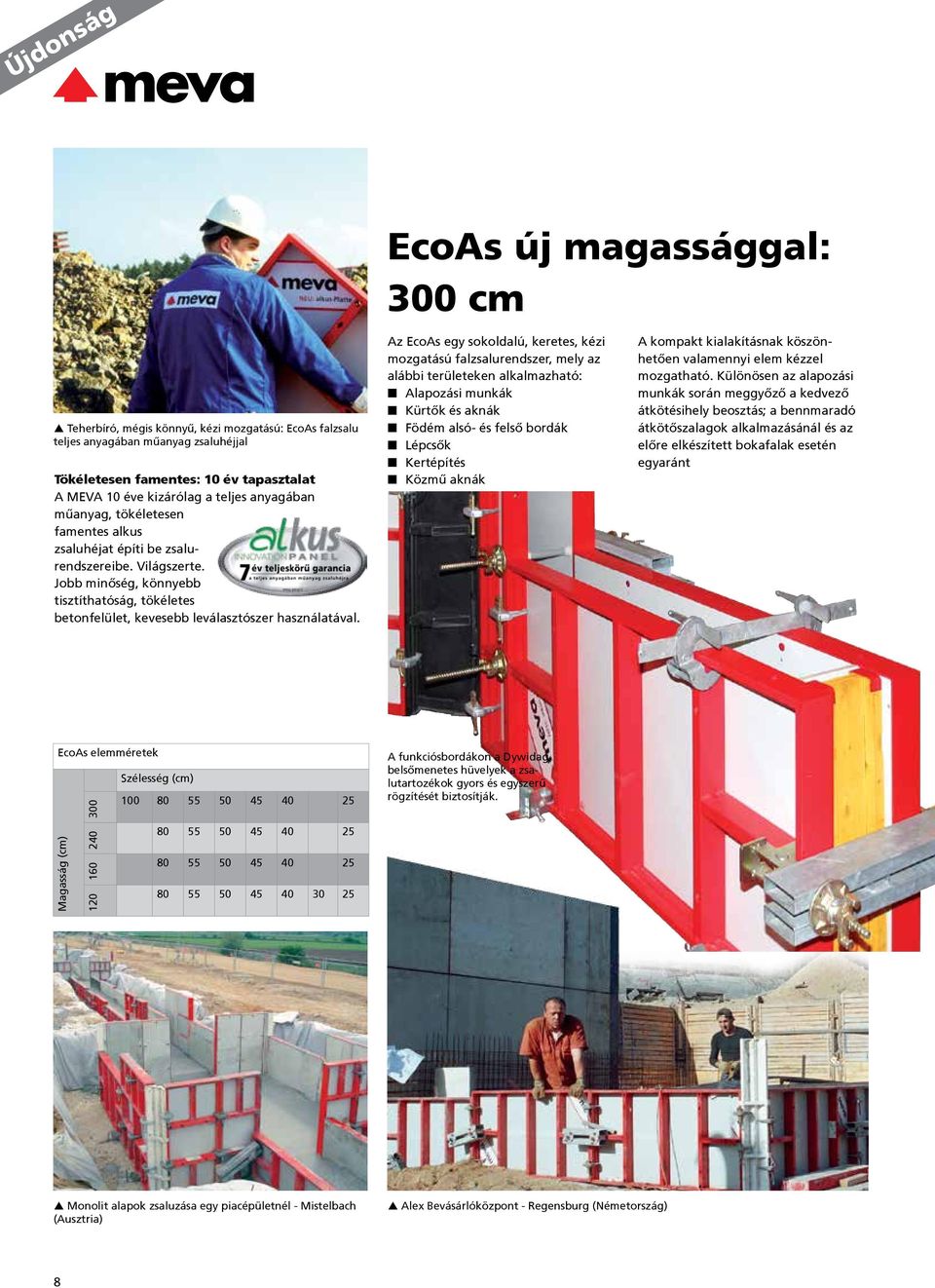

8 Újdonság EcoAs új magassággal: 300 cm Teherbíró, mégis könnyű, kézi mozgatású: EcoAs falzsalu teljes anyagában műanyag zsaluhéjjal Tökéletesen famentes: 10 év tapasztalat A MEVA 10 éve kizárólag a teljes anyagában műanyag, tökéletesen famentes alkus zsaluhéjat építi be zsalurendszereibe. Világszerte. Jobb minőség, könnyebb tisztíthatóság, tökéletes betonfelület, kevesebb leválasztószer használatával. Az EcoAs egy sokoldalú, keretes, kézi mozgatású falzsalurendszer, mely az alábbi területeken alkalmazható: Alapozási munkák Kürtők és aknák Födém alsó- és felső bordák Lépcsők Kertépítés Közmű aknák A kompakt kialakításnak köszönhetően valamennyi elem kézzel mozgatható. Különösen az alapozási munkák során meggyőző a kedvező átkötésihely beosztás; a bennmaradó átkötőszalagok alkalmazásánál és az előre elkészített bokafalak esetén egyaránt EcoAs elemméretek Szélesség (cm) A funkciósbordákon a Dywidag belsőmenetes hüvelyek a zsalutartozékok gyors és egyszerű rögzítését biztosítják. Magasság (cm) Monolit alapok zsaluzása egy piacépületnél - Mistelbach (Ausztria) Alex Bevásárlóközpont - Regensburg (Németország) 8

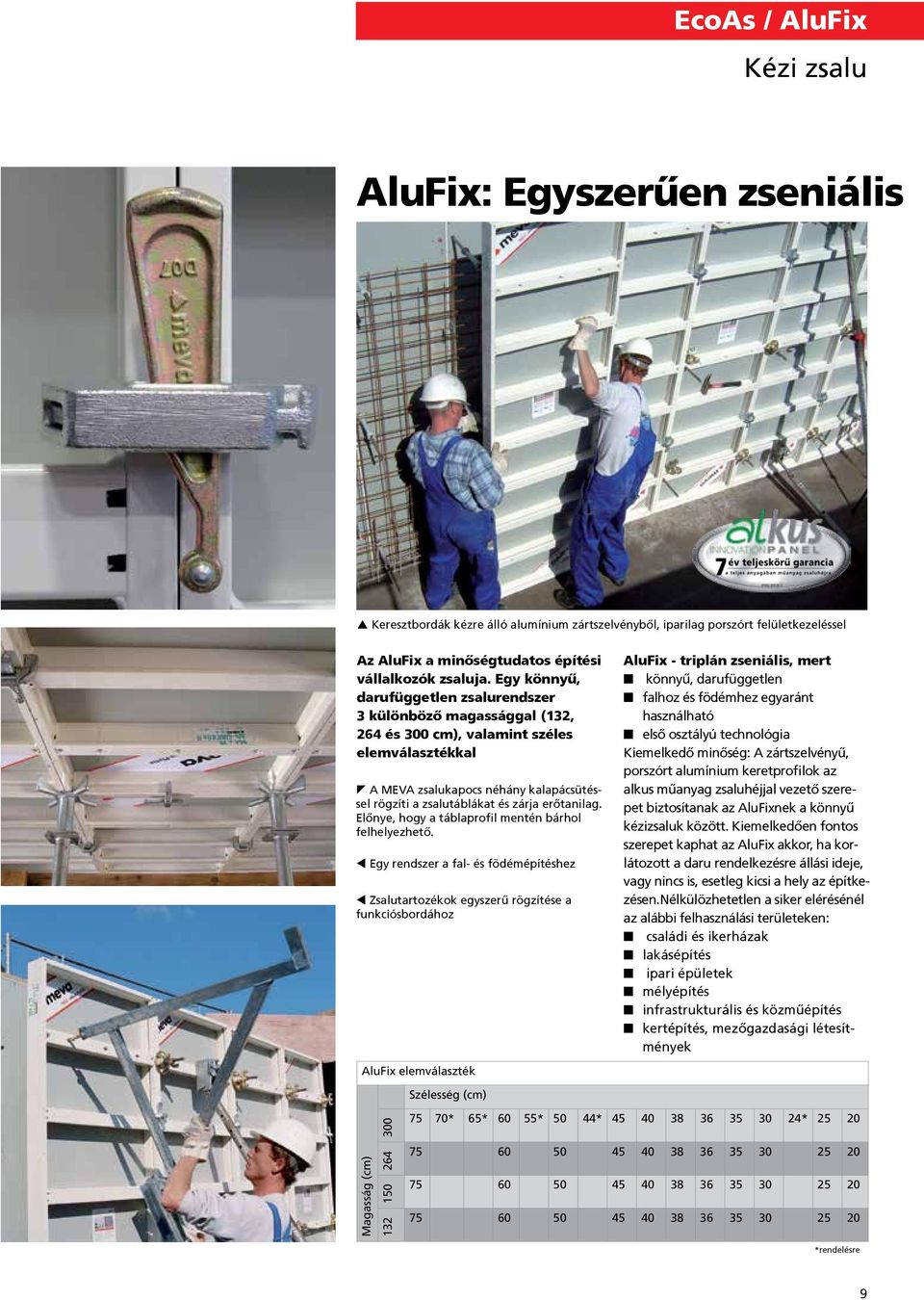

9 EcoAs / AluFix Kézi zsalu AluFix: Egyszerűen zseniális p Keresztbordák kézre álló alumínium zártszelvényből, iparilag porszórt felületkezeléssel Az AluFix a minőségtudatos építési vállalkozók zsaluja. Egy könnyű, darufüggetlen zsalurendszer 3 különböző magassággal (132, 264 és 300 cm), valamint széles elemválasztékkal z A MEVA zsalukapocs néhány kalapácsütéssel rögzíti a zsalutáblákat és zárja erőtanilag. Előnye, hogy a táblaprofil mentén bárhol felhelyezhető. t Egy rendszer a fal- és födémépítéshez t Zsalutartozékok egyszerű rögzítése a funkciósbordához AluFix elemválaszték AluFix - triplán zseniális, mert könnyű, darufüggetlen falhoz és födémhez egyaránt használható első osztályú technológia Kiemelkedő minőség: A zártszelvényű, porszórt alumínium keretprofilok az alkus műanyag zsaluhéjjal vezető szerepet biztosítanak az AluFixnek a könnyű kézizsaluk között. Kiemelkedően fontos szerepet kaphat az AluFix akkor, ha korlátozott a daru rendelkezésre állási ideje, vagy nincs is, esetleg kicsi a hely az építkezésen.nélkülözhetetlen a siker elérésénél az alábbi felhasználási területeken: családi és ikerházak lakásépítés ipari épületek mélyépítés infrastrukturális és közműépítés kertépítés, mezőgazdasági létesítmények Szélesség (cm) Magasság (cm) * 65* 60 55* 50 44* * *rendelésre 9

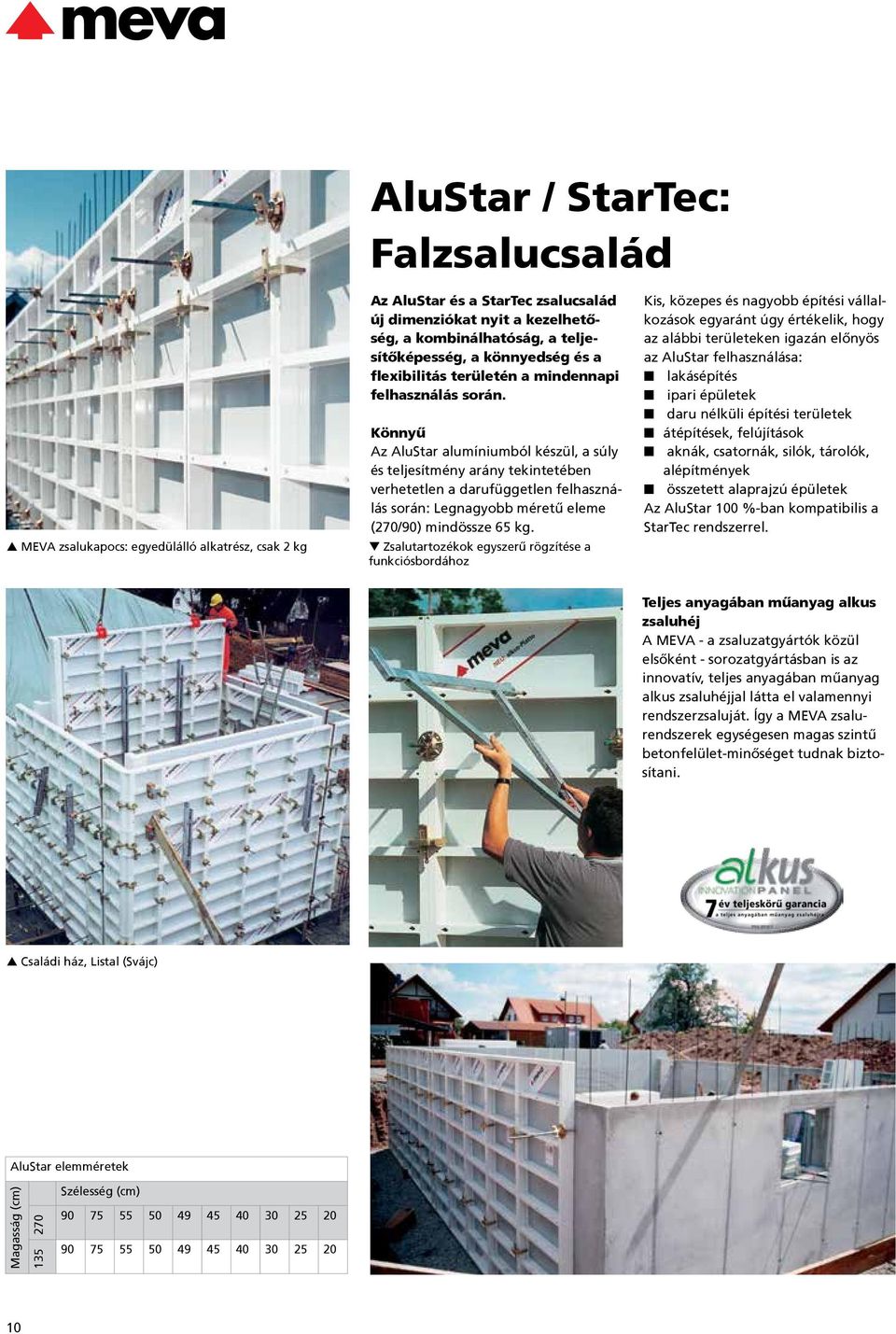

10 AluStar / StarTec: Falzsalucsalád MEVA zsalukapocs: egyedülálló alkatrész, csak 2 kg Az AluStar és a StarTec zsalucsalád új dimenziókat nyit a kezelhetőség, a kombinálhatóság, a teljesítőképesség, a könnyedség és a flexibilitás területén a mindennapi felhasználás során. Könnyű Az AluStar alumíniumból készül, a súly és teljesítmény arány tekintetében verhetetlen a darufüggetlen felhasználás során: Legnagyobb méretű eleme (270/90) mindössze 65 kg. Zsalutartozékok egyszerű rögzítése a funkciósbordához Kis, közepes és nagyobb építési vállalkozások egyaránt úgy értékelik, hogy az alábbi területeken igazán előnyös az AluStar felhasználása: lakásépítés ipari épületek daru nélküli építési területek átépítések, felújítások aknák, csatornák, silók, tárolók, alépítmények összetett alaprajzú épületek Az AluStar 100 %-ban kompatibilis a StarTec rendszerrel. Teljes anyagában műanyag alkus zsaluhéj A MEVA - a zsaluzatgyártók közül elsőként - sorozatgyártásban is az innovatív, teljes anyagában műanyag alkus zsaluhéjjal látta el valamennyi rendszerzsaluját. Így a MEVA zsalurendszerek egységesen magas szintű betonfelület-minőséget tudnak biztosítani. Családi ház, Listal (Svájc) AluStar elemméretek Magasság (cm) Szélesség (cm)

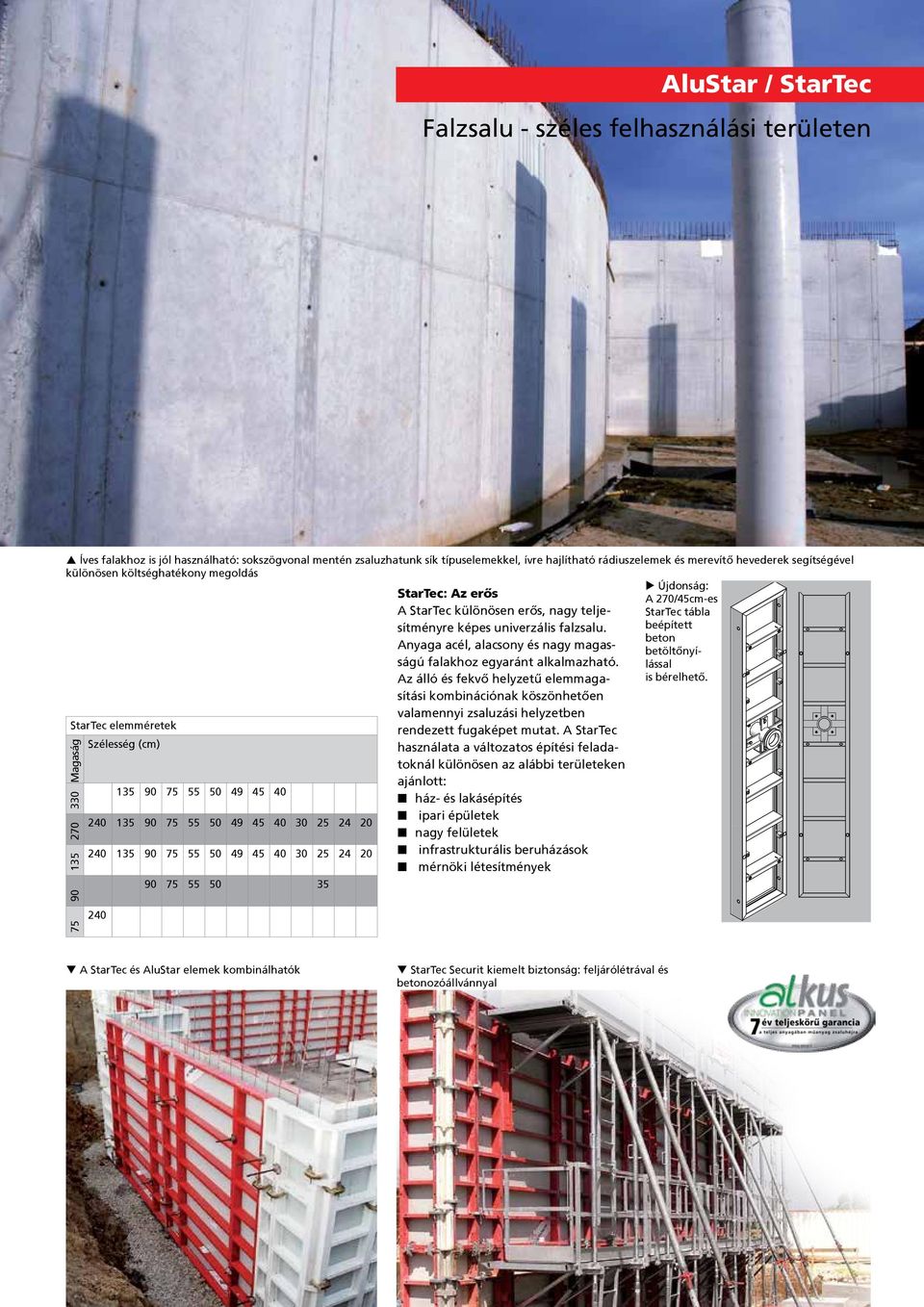

11 AluStar / StarTec Falzsalu - széles felhasználási területen Íves falakhoz is jól használható: sokszögvonal mentén zsaluzhatunk sík típuselemekkel, ívre hajlítható rádiuszelemek és merevítő hevederek segítségével különösen költséghatékony megoldás StarTec: Az erős Újdonság: A 270/45cm-es A StarTec különösen erős, nagy teljesítményre StarTec tábla képes univerzális falzsalu. beépített beton Anyaga acél, alacsony és nagy magasságú falakhoz egyaránt alkalmazható. lással betöltőnyí- Az álló és fekvő helyzetű elemmagasítási is bérelhető. kombinációnak köszönhetően valamennyi zsaluzási helyzetben StarTec elemméretek rendezett fugaképet mutat. A StarTec Szélesség (cm) használata a változatos építési feladatoknál különösen az alábbi területeken ajánlott: ház- és lakásépítés ipari épületek nagy felületek infrastrukturális beruházások mérnöki létesítmények Magaság A StarTec és AluStar elemek kombinálhatók StarTec Securit kiemelt biztonság: feljárólétrával és betonozóállvánnyal

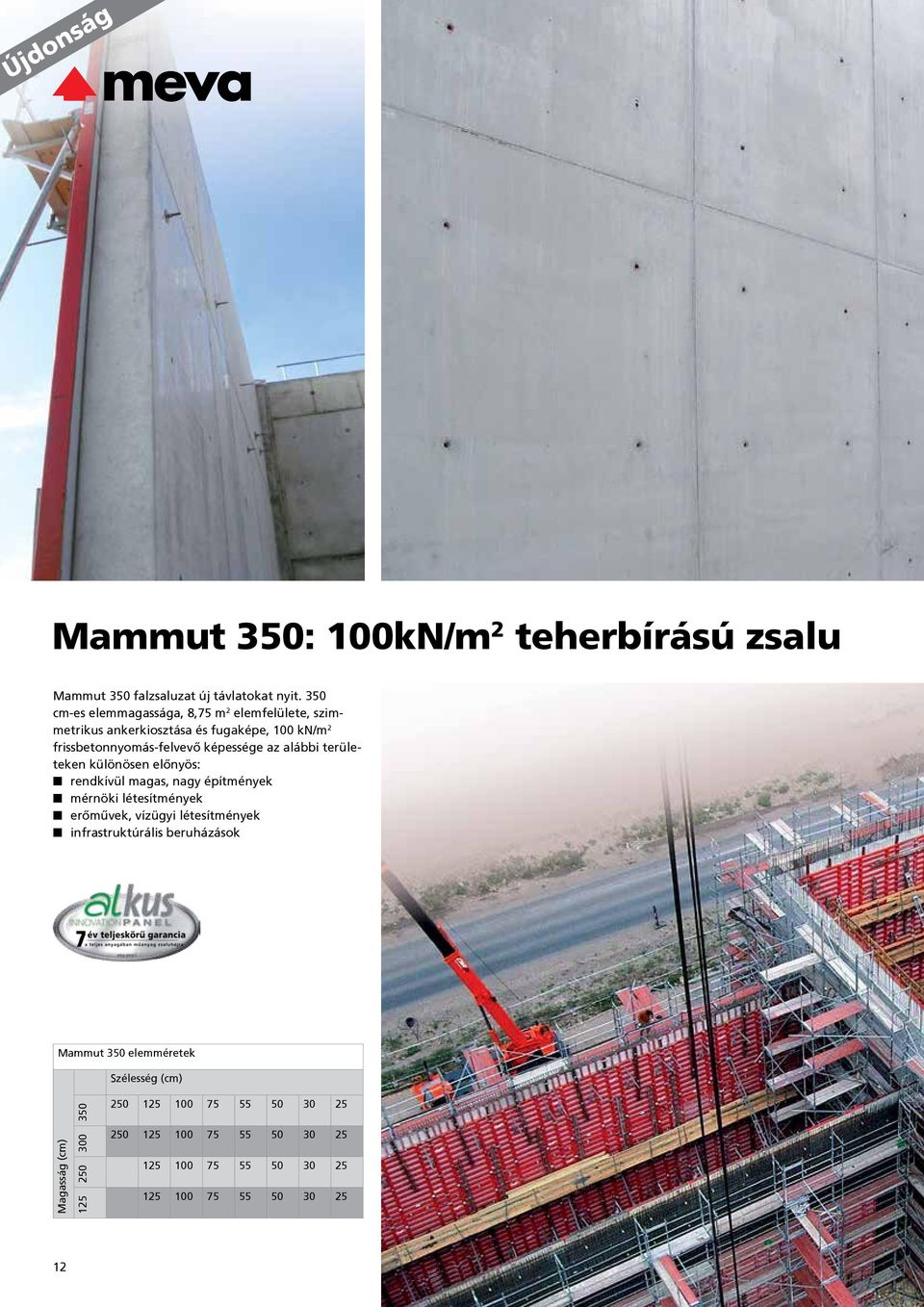

12 Újdonság Mammut 350: 100kN/m 2 teherbírású zsalu Mammut 350 falzsaluzat új távlatokat nyit. 350 cm-es elemmagassága, 8,75 m 2 elemfelülete, szimmetrikus ankerkiosztása és fugaképe, 100 kn/m 2 frissbetonnyomás-felvevő képessége az alábbi területeken különösen előnyös: rendkívül magas, nagy építmények mérnöki létesítmények erőművek, vízügyi létesítmények infrastruktúrális beruházások Mammut 350 elemméretek Szélesség (cm) Magasság (cm)

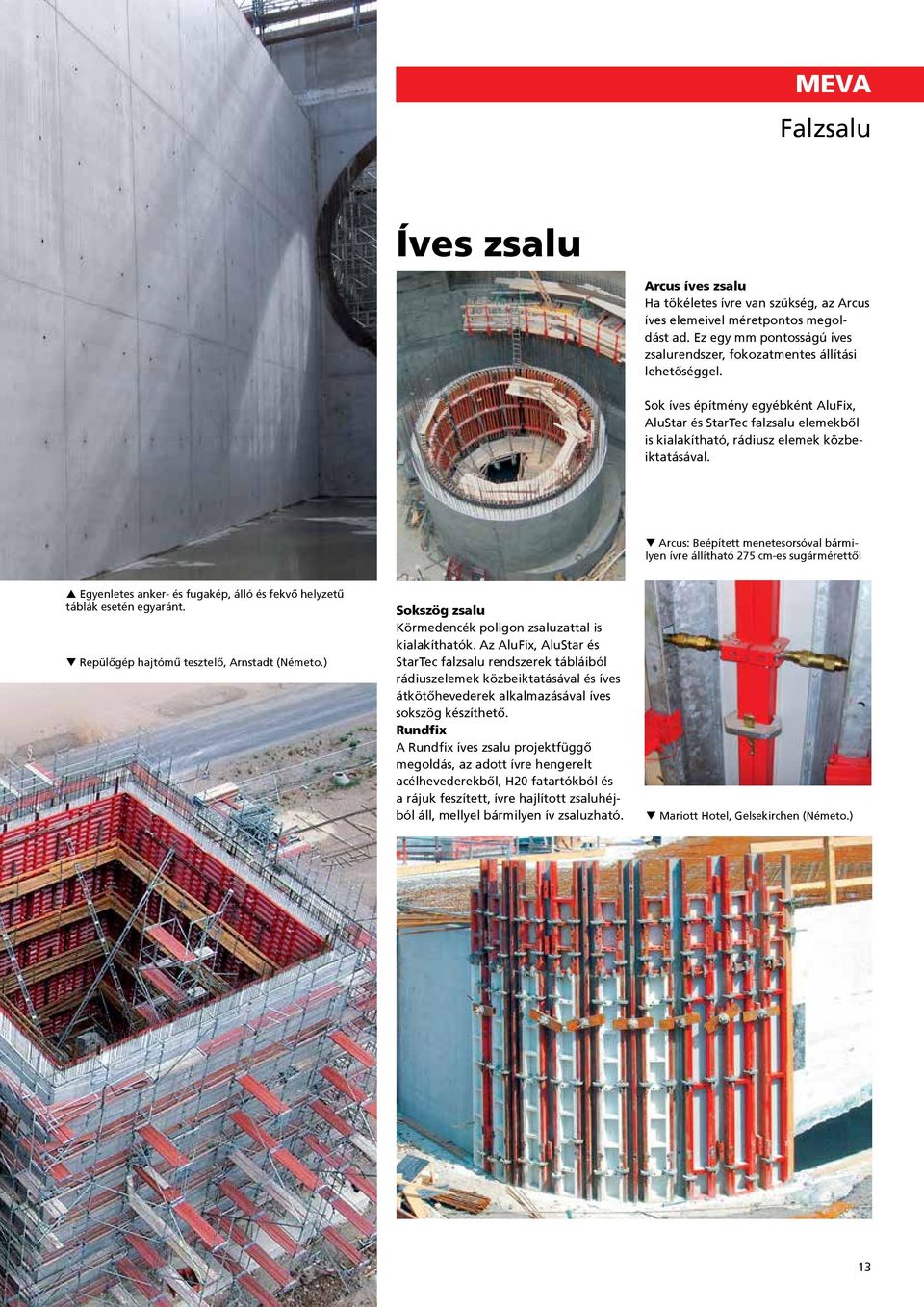

13 MEVA Falzsalu Íves zsalu Arcus íves zsalu Ha tökéletes ívre van szükség, az Arcus íves elemeivel méretpontos megoldást ad. Ez egy mm pontosságú íves zsalurendszer, fokozatmentes állítási lehetőséggel. Sok íves építmény egyébként AluFix, AluStar és StarTec falzsalu elemekből is kialakítható, rádiusz elemek közbeiktatásával. Arcus: Beépített menetesorsóval bármilyen ívre állítható 275 cm-es sugármérettől Egyenletes anker- és fugakép, álló és fekvő helyzetű táblák esetén egyaránt. Repülőgép hajtómű tesztelő, Arnstadt (Németo.) Sokszög zsalu Körmedencék poligon zsaluzattal is kialakíthatók. Az AluFix, AluStar és StarTec falzsalu rendszerek tábláiból rádiuszelemek közbeiktatásával és íves átkötőhevederek alkalmazásával íves sokszög készíthető. Rundfix A Rundfix íves zsalu projektfüggő megoldás, az adott ívre hengerelt acélhevederekből, H20 fatartókból és a rájuk feszített, ívre hajlított zsaluhéjból áll, mellyel bármilyen ív zsaluzható. Mariott Hotel, Gelsekirchen (Németo.) 13

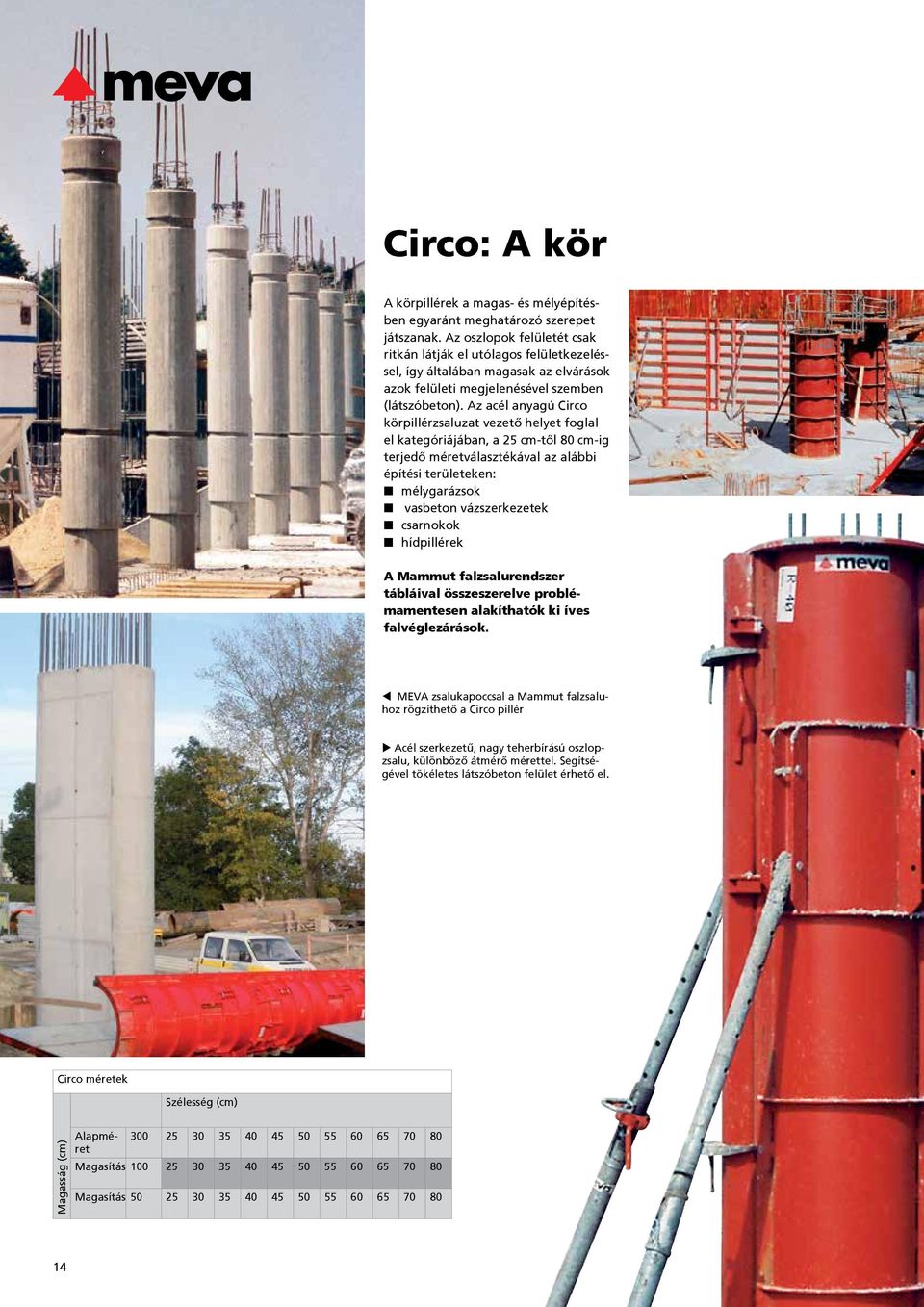

14 Circo: A kör A körpillérek a magas- és mélyépítésben egyaránt meghatározó szerepet játszanak. Az oszlopok felületét csak ritkán látják el utólagos felületkezeléssel, így általában magasak az elvárások azok felületi megjelenésével szemben (látszóbeton). Az acél anyagú Circo körpillérzsaluzat vezető helyet foglal el kategóriájában, a 25 cm-től 80 cm-ig terjedő méretválasztékával az alábbi építési területeken: mélygarázsok vasbeton vázszerkezetek csarnokok hídpillérek A Mammut falzsalurendszer tábláival összeszerelve problémamentesen alakíthatók ki íves falvéglezárások. MEVA zsalukapoccsal a Mammut falzsaluhoz rögzíthető a Circo pillér Acél szerkezetű, nagy teherbírású oszlopzsalu, különböző átmérő mérettel. Segítségével tökéletes látszóbeton felület érhető el. Circo méretek Szélesség (cm) Magasság (cm) Alapméret Magasítás Magasítás

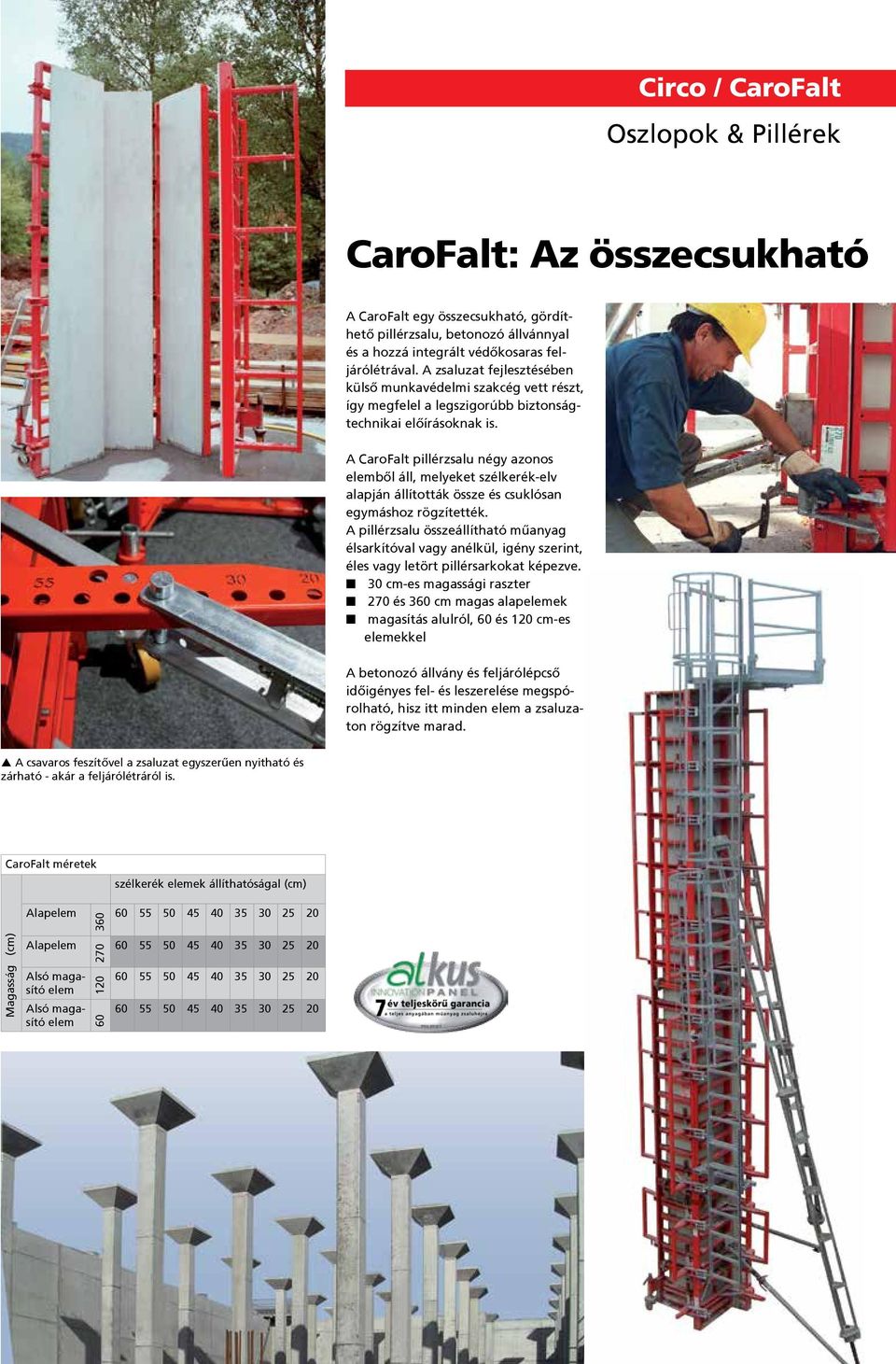

15 Circo / CaroFalt Oszlopok & Pillérek CaroFalt: Az összecsukható A CaroFalt egy összecsukható, gördíthető pillérzsalu, betonozó állvánnyal és a hozzá integrált védőkosaras feljárólétrával. A zsaluzat fejlesztésében külső munkavédelmi szakcég vett részt, így megfelel a legszigorúbb biztonságtechnikai előírásoknak is. A CaroFalt pillérzsalu négy azonos elemből áll, melyeket szélkerék-elv alapján állították össze és csuklósan egymáshoz rögzítették. A pillérzsalu összeállítható műanyag élsarkítóval vagy anélkül, igény szerint, éles vagy letört pillérsarkokat képezve. 30 cm-es magassági raszter 270 és 360 cm magas alapelemek magasítás alulról, 60 és 120 cm-es elemekkel A betonozó állvány és feljárólépcső időigényes fel- és leszerelése megspórolható, hisz itt minden elem a zsaluzaton rögzítve marad. A csavaros feszítővel a zsaluzat egyszerűen nyitható és zárható - akár a feljárólétráról is. CaroFalt méretek szélkerék elemek állíthatóságal (cm) Alapelem Magasság (cm) Alapelem Alsó magasító elem Alsó magasító elem

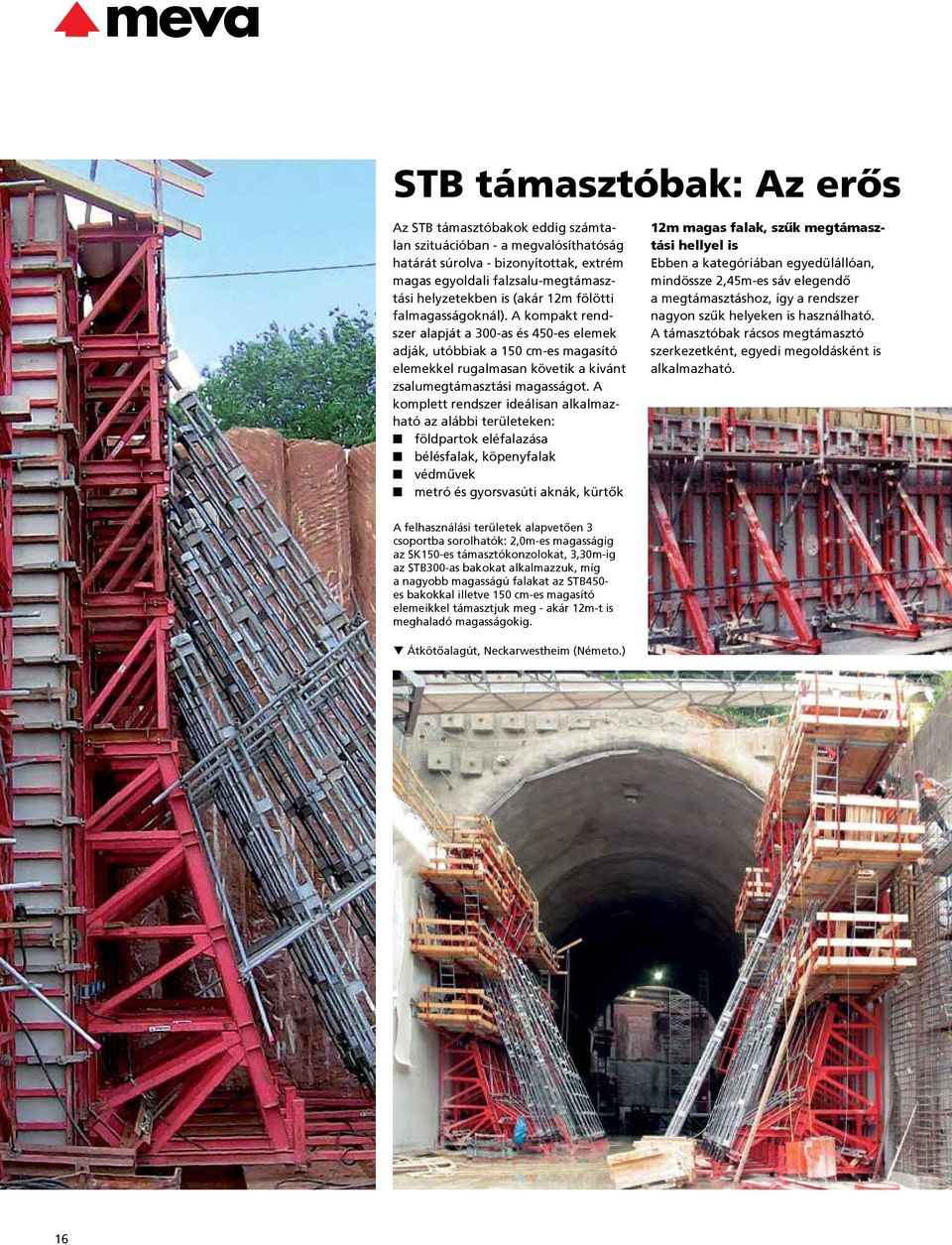

16 STB támasztóbak: Az erős Az STB támasztóbakok eddig számtalan szituációban - a megvalósíthatóság határát súrolva - bizonyítottak, extrém magas egyoldali falzsalu-megtámasztási helyzetekben is (akár 12m fölötti falmagasságoknál). A kompakt rendszer alapját a 300-as és 450-es elemek adják, utóbbiak a 150 cm-es magasító elemekkel rugalmasan követik a kívánt zsalumegtámasztási magasságot. A komplett rendszer ideálisan alkalmazható az alábbi területeken: földpartok eléfalazása bélésfalak, köpenyfalak védművek metró és gyorsvasúti aknák, kürtők 12m magas falak, szűk megtámasztási hellyel is Ebben a kategóriában egyedülállóan, mindössze 2,45m-es sáv elegendő a megtámasztáshoz, így a rendszer nagyon szűk helyeken is használható. A támasztóbak rácsos megtámasztó szerkezetként, egyedi megoldásként is alkalmazható. A felhasználási területek alapvetően 3 csoportba sorolhatók: 2,0m-es magasságig az SK150-es támasztókonzolokat, 3,30m-ig az STB300-as bakokat alkalmazzuk, míg a nagyobb magasságú falakat az STB450- es bakokkal illetve 150 cm-es magasító elemeikkel támasztjuk meg - akár 12m-t is meghaladó magasságokig. Átkötőalagút, Neckarwestheim (Németo.) 16

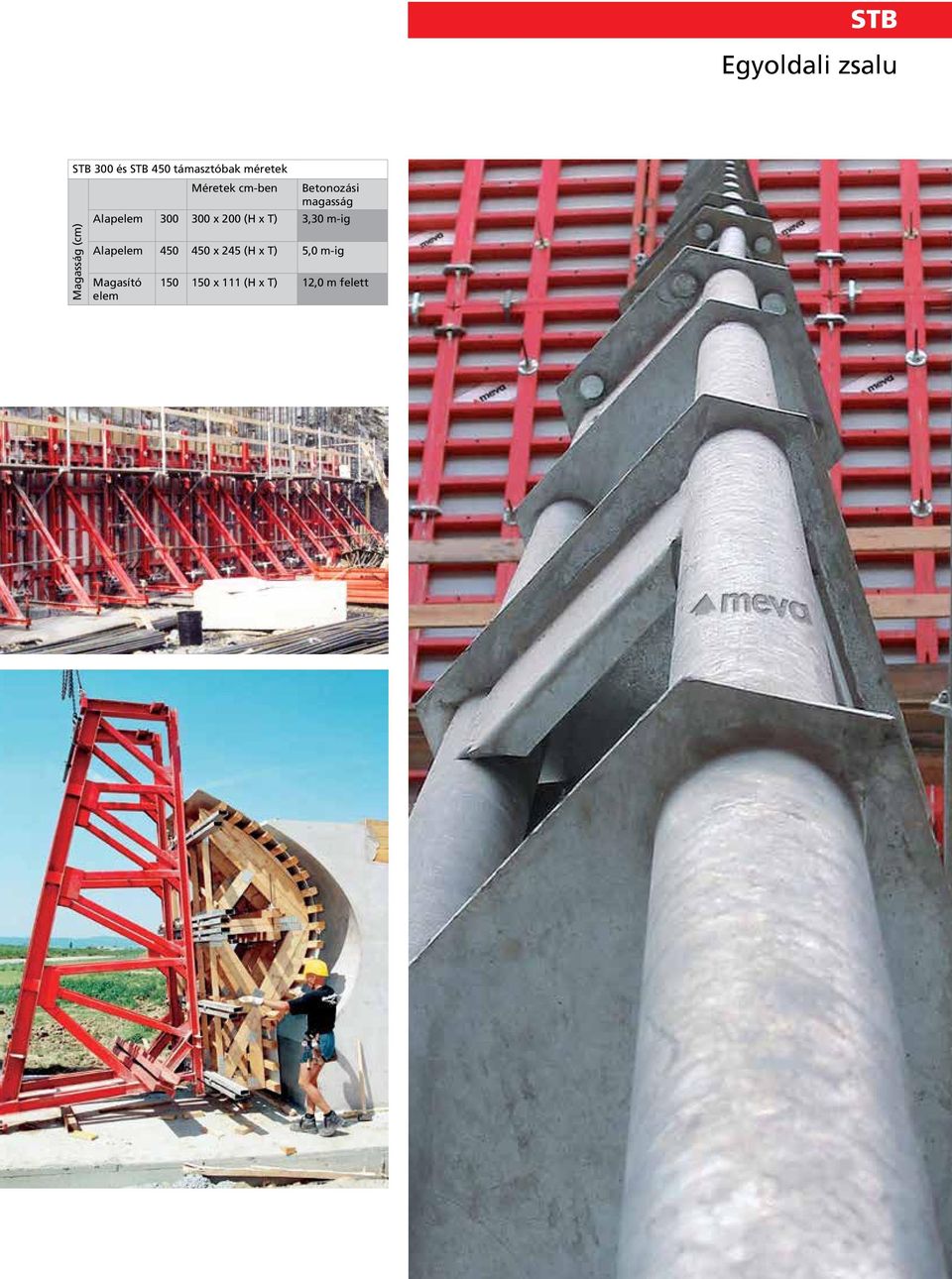

17 STB Egyoldali zsalu STB 300 és STB 450 támasztóbak méretek Magasság (cm) Méretek cm-ben Betonozási magasság Alapelem x 200 (H x T) 3,30 m-ig Alapelem x 245 (H x T) 5,0 m-ig Magasító elem x 111 (H x T) 12,0 m felett

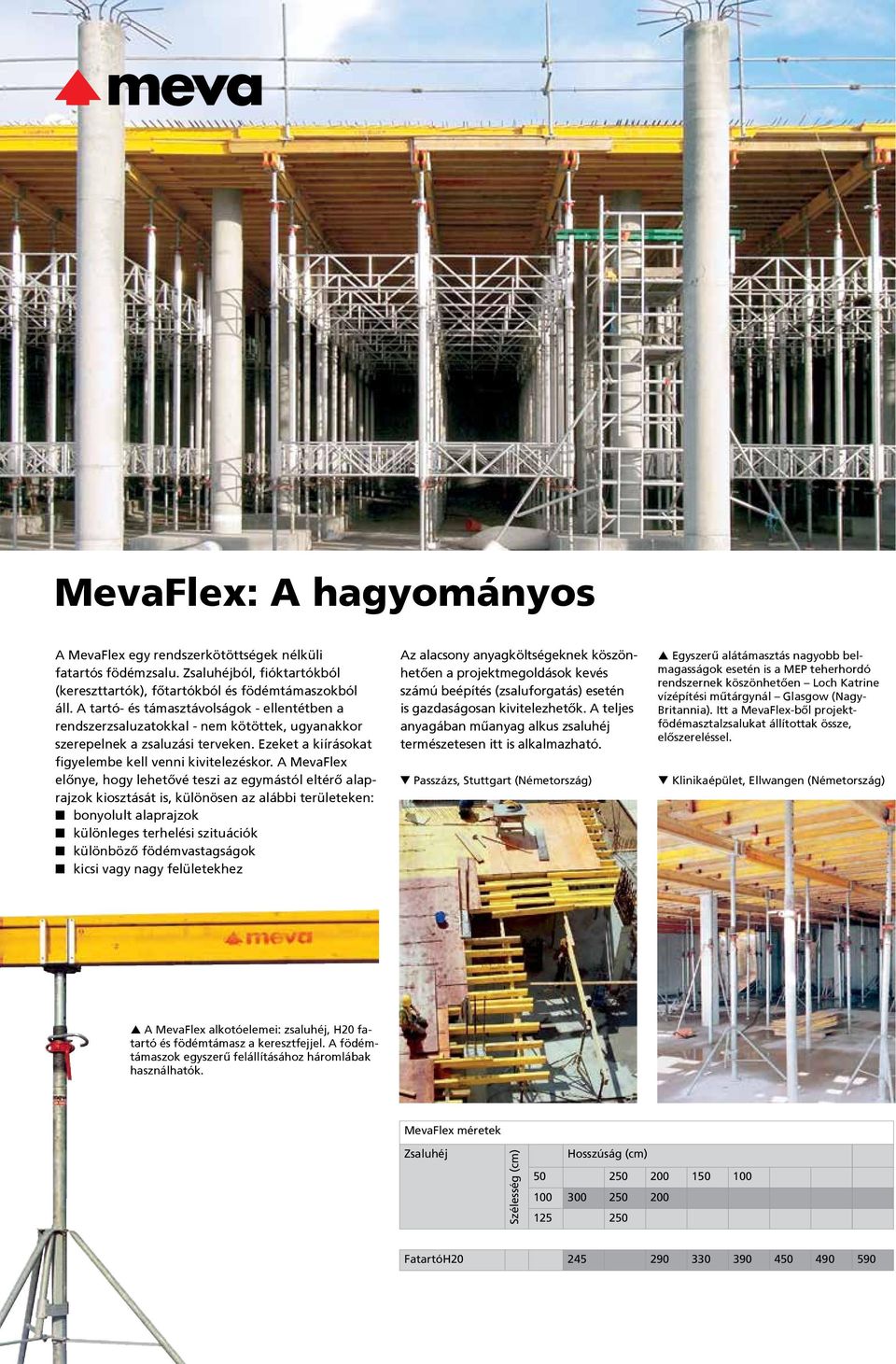

18 MevaFlex: A hagyományos A MevaFlex egy rendszerkötöttségek nélküli fatartós födémzsalu. Zsaluhéjból, fióktartókból (kereszttartók), főtartókból és födémtámaszokból áll. A tartó- és támasztávolságok - ellentétben a rendszerzsaluzatokkal - nem kötöttek, ugyanakkor szerepelnek a zsaluzási terveken. Ezeket a kiírásokat figyelembe kell venni kivitelezéskor. A MevaFlex előnye, hogy lehetővé teszi az egymástól eltérő alaprajzok kiosztását is, különösen az alábbi területeken: bonyolult alaprajzok különleges terhelési szituációk különböző födémvastagságok kicsi vagy nagy felületekhez Az alacsony anyagköltségeknek köszönhetően a projektmegoldások kevés számú beépítés (zsaluforgatás) esetén is gazdaságosan kivitelezhetők. A teljes anyagában műanyag alkus zsaluhéj természetesen itt is alkalmazható. Passzázs, Stuttgart (Németország) Egyszerű alátámasztás nagyobb belmagasságok esetén is a MEP teherhordó rendszernek köszönhetően Loch Katrine vízépítési műtárgynál Glasgow (Nagy- Britannia). Itt a MevaFlex-ből projektfödémasztalzsalukat állítottak össze, előszereléssel. Klinikaépület, Ellwangen (Németország) A MevaFlex alkotóelemei: zsaluhéj, H20 fatartó és födémtámasz a keresztfejjel. A födémtámaszok egyszerű felállításához háromlábak használhatók. MevaFlex méretek Zsaluhéj Szélesség (cm) Hosszúság (cm) FatartóH

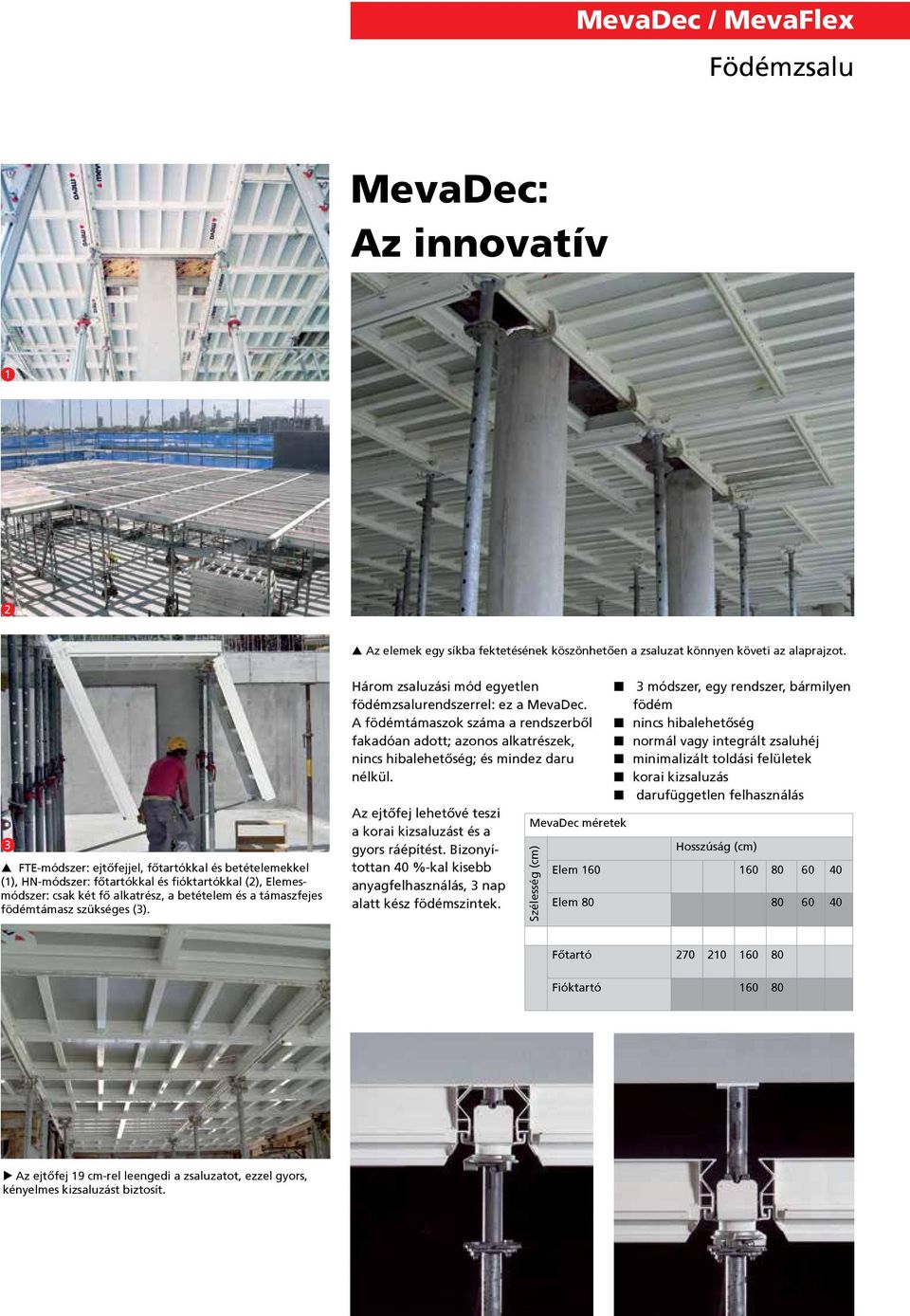

19 MevaDec / MevaFlex Födémzsalu MevaDec: Az innovatív 1 2 Az elemek egy síkba fektetésének köszönhetően a zsaluzat könnyen követi az alaprajzot. 3 FTE-módszer: ejtőfejjel, főtartókkal és betételemekkel (1), HN-módszer: főtartókkal és fióktartókkal (2), Elemesmódszer: csak két fő alkatrész, a betételem és a támaszfejes födémtámasz szükséges (3). Három zsaluzási mód egyetlen födémzsalurendszerrel: ez a MevaDec. A födémtámaszok száma a rendszerből fakadóan adott; azonos alkatrészek, nincs hibalehetőség; és mindez daru nélkül. Az ejtőfej lehetővé teszi a korai kizsaluzást és a gyors ráépítést. Bizonyítottan 40 %-kal kisebb anyagfelhasználás, 3 nap alatt kész födémszintek. MevaDec méretek Szélesség (cm) 3 módszer, egy rendszer, bármilyen födém nincs hibalehetőség normál vagy integrált zsaluhéj minimalizált toldási felületek korai kizsaluzás darufüggetlen felhasználás Hosszúság (cm) Elem Elem Főtartó Fióktartó Az ejtőfej 19 cm-rel leengedi a zsaluzatot, ezzel gyors, kényelmes kizsaluzást biztosít.

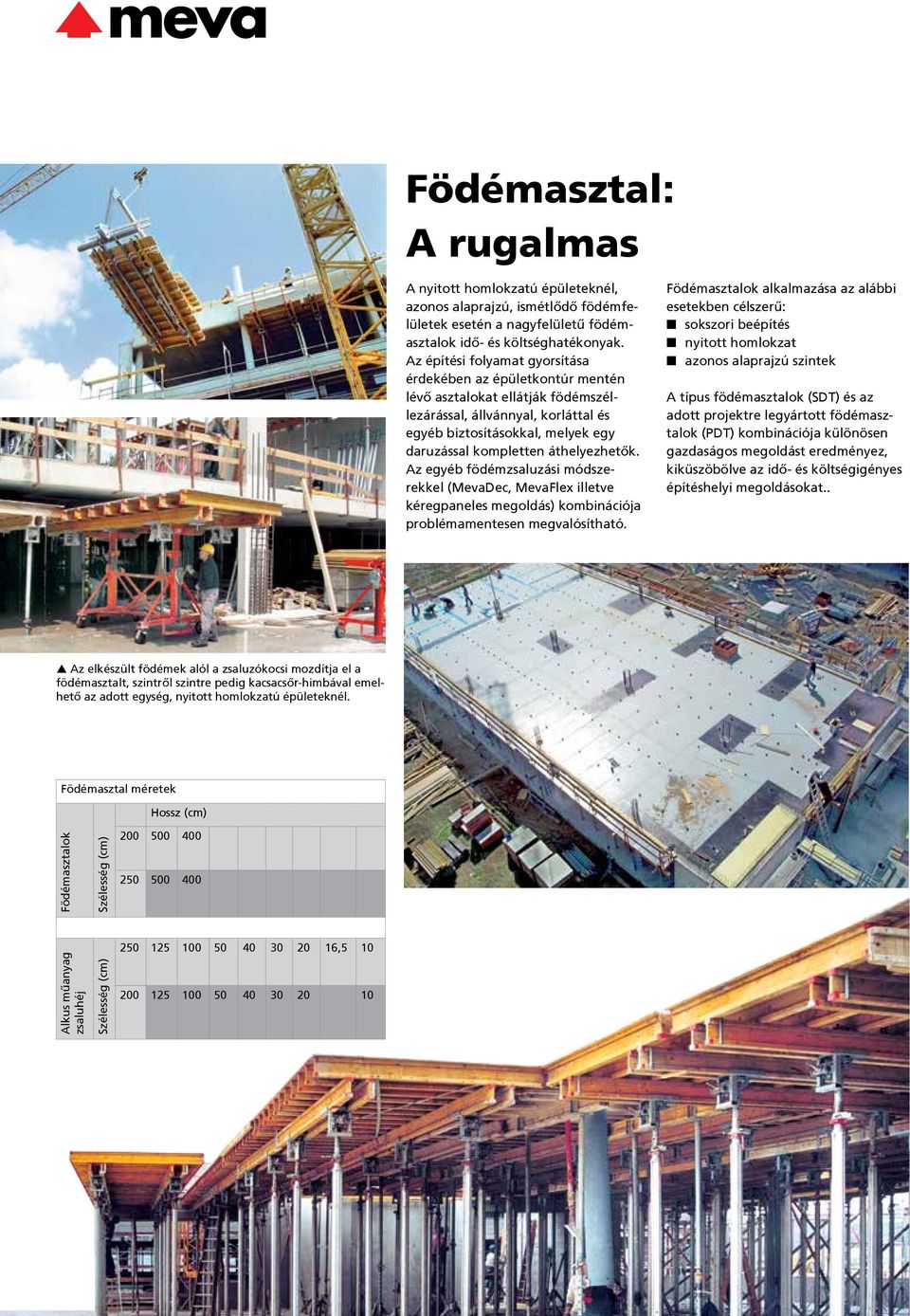

20 Födémasztal: A rugalmas A nyitott homlokzatú épületeknél, azonos alaprajzú, ismétlődő födémfelületek esetén a nagyfelületű födémasztalok idő- és költséghatékonyak. Az építési folyamat gyorsítása érdekében az épületkontúr mentén lévő asztalokat ellátják födémszéllezárással, állvánnyal, korláttal és egyéb biztosításokkal, melyek egy daruzással kompletten áthelyezhetők. Az egyéb födémzsaluzási módszerekkel (MevaDec, MevaFlex illetve kéregpaneles megoldás) kombinációja problémamentesen megvalósítható. Födémasztalok alkalmazása az alábbi esetekben célszerű: sokszori beépítés nyitott homlokzat azonos alaprajzú szintek A típus födémasztalok (SDT) és az adott projektre legyártott födémasztalok (PDT) kombinációja különösen gazdaságos megoldást eredményez, kiküszöbölve az idő- és költségigényes építéshelyi megoldásokat.. Az elkészült födémek alól a zsaluzókocsi mozdítja el a födémasztalt, szintről szintre pedig kacsacsőr-himbával emelhető az adott egység, nyitott homlokzatú épületeknél. Födémasztal méretek Hossz (cm) Födémasztalok Szélesség (cm) Alkus műanyag zsaluhéj Szélesség (cm) ,

21 SDT / MEP Födémasztal / Nehézállványzat Szabadalommal védett SAS gyorssüllyesztő rendszer bevált beállítási mód durvaállítás csapszeggel 2 finomállítás menetes orsóval tehermentesítés kalapácsütésre automatikus újbóli élesreállítás 100%-os biztonsággal a következő beépítéshez Teherbíró állványmegoldások nagy flexibilitással, nagy belmagasságok esetén is: gyors és hibamentes beépítés MEP: A modulrendszer MEP teherbíró nehézállvány minden építési helyzetre. Nincs «támaszerdő», kevesebb és azonos elem, melyek SAS gyorssüllyesztő rendszerrel ellátottak. A különböző keretek az egyes támaszokkal egy flexibilisen variálható rácsrendszert képeznek. Ideálisak a rendszer magasság-állítási lehetőségei is az alábbi területeken: födémzsalu alátámasztás tetszőleges belmagasság esetén nagyfelületű asztalzsaluk alátámasztásához födém alsóbordák, erkélyek vagy előregyártott elemek alátámasztásához MEP tartóállvány alkalmazásával 50%-kal csökkent a zsaluállítási időszükséglet a hagyományos ( szólótámaszos ) beépítéshez képest egy felújítási munkán. Calw (Németo.) A megnövelt teherbírású MEP HD támasz a MEP tartóállványzat rendszerelemeivel 80%-át lefedi a lehetséges felhasználásoknak. 21

22 BAU LAB munkaállvány: A fürge Az építőmesteri munkák során végzett állványozásoknál legfőbb szempont a biztonság. További követelmények: gyors beépíthetőség ésszerű szállíthatóság helytakarékos tárolás kevés állványelemmel lekövethető bármely alaprajz Az LAB130 munkaállvány minden követelménynek megfelel. Építési munka- és védőállványként kompletten, rakatban szállítható. Megfelel a DIN 4420 szabványnak, a 4. állványcsoportig (300 kg/m 2 ) felhasználható. Városi villaépület, Karlsruhe/Németország Tető alatti függesztett állvány, az egyszerűen felszerelhető korlátmagasítókkal Kollégiumépület, Freiburg/Németország LAB130 FT-függesztőfejekkel munka- és betonozóállványként - előregyártott falelemekre szerelten 22

23 LAB / KAB Munkaállványok KAB munkaállvány: Az összecsukható A biztonság valamennyi építési folyamat során fontos tényező, de leginkább a munkaállványok területén lényeges. A modern állványoknak egyidejűleg kell megfelelniük a racionális szállíthatóság és a gyors helyszíni beépíthetőség követelményeinek. A KAB190 összecsukható munkaállvány felhajtható korlátjával, gyárilag szerelt járószintjével megfelel a DIN4420 szabvány előírásainak, és kiváló munka- és védőállvány is egyben. Választható opcióként a KAB190 állvány lehet munkaállvány vagy zsaluzattal együtt mozgatott kúszóállvány is. Dexia-Bill Banképület, Esch Alzette (Luxemburg): a 190 cm széles munkaszint elegendő helyet biztosít a biztonságos munkához, a felállított zsaluzat mellett is. Klinika, Ellwangen / Németország Klinika, Ellwangen / Németország 23

24 Space állványtorony: Az erős A Space állványtorony 4,80m oldalhosszúságú, négyzet alaprajzú elemekből áll Ha különösen magas függőleges pilléreket vagy oszlopokat kell zsaluzni, a Space állványtorony költségtakarékos, biztonságos és gazdaságos megoldást kínál, alternatívaként a hagyományos megtámasztási módokkal szemben. Az egyes toronyszegmensek a 4,80m-es négyzet alaprajzú geometriájukkal a földön kerülnek előszerelésre, majd csavarokkal illesztik őket egymáshoz. A rendszer 300 cm magas egységekből áll, 50 és 100 cm-es magasítók tartoznak hozzá. A Space állványtorony kis számú rendszerelemből, és -a zsalumegtámasztáshoz szükséges- beállító támaszok ból áll. Egyben munkaállványként is szolgál a vasszerelési munkálatokhoz és a betonozáshoz, akár 35 m feletti magasságok esetén is. Az állványtorony 4,8 m oldalhosszúságú, négyzet alaprajzú elemekből áll, minden építési szituáció esetén használható. Daimler Chrysler, Düsseldorf (Németország) Gabonatároló, Hannover (Németország) 24

25 Space / KLK Állványtorony /Kúszóállvány Gátzsalu: a kúszóállványról megtámasztott egyoldali fal, ahol a betonnyomást a kúszókonzolok az előző ütemben bebetonozott lehorgonyzásokra vezetik át (WSKE, Bécs, Ausztria) Ödschlagtal-völgyhíd, Nürnberg, Németország M6 autópálya 1727sz. hídja, Magyarország KLK230 kúszóállvány: A szorgalmas KLK zsalukocsi A zsalumozgató szerkezet lehetővé teszi, hogy a zsaluzat a betonozandó falsíkhoz képest 70 cm-t hátramozdulhasson, daru igénybe vétele nélkül. Az állvány és a zsalu így egy egységben marad. A 230 cm-es állványszélesség még hátrahúzott zsalu esetén is nagy mozgásszabadságot biztosít a rajta dolgozók számára. A KLK230 kúszóállvány kúszókonzolból, faltámaszból, állványborításból és korlátokból áll. A zsaluzatot a kúszóállvány állványpadozatára rögzítik. Felhasználási területei leginkább az alábbiak: ipari és mérnöki létesítmények magasházak hidak infrastrukturális beruházások 5 különböző funkció: Munkaállvány; Zsaluzatot tartó állványzat; Kúszózsalu; Dönthető kúszózsalu mozgatókocsival; Gátzsalu Vadászközpont, München/Németország A kúszóállvány segítségével a nagytáblás falzsaluzat minden előnye érvényesülhet nagy építési magasságokban is, olyan biztonsággal, mintha a földön dolgoznánk.az összecsavarozott zsalu és állvány együttes toldása lefelé történik, ezzel kísérőállvány alakítható ki. 25

26 MGC: A vezetett Az MGC vezetett kúszatású rendszerben (MEVA Guided Climbing System) a falzsaluzat és a biztonsági állvány egy rendszert képez. Az építési és az emelési fázisban egyaránt szilárd, szélbiztos megoldást jelent, s nem utolsó sorban időtakarékos. A legszigorúbb magasépítési követelményrendszernek is megfelel, így a KLK kúszókonzolok felhasználási területe a 20 szintesnél magasabb épületekre is kibővülhet. Az MGC működése: külső oldali zsaluzat zárása a betonozandó falszakaszhoz belső oldali zsaluzat darus átemelése, külső oldalon a vezető sínek rögzítése - a földön külső oldali zsaluzat hátramozdítása után a vezetett egység daruval kúsztatható a kúsztatás után a létrefeljáró meghosszabbítandó Az MGS az MGC ikertestvére a födémeknél A magas biztonságot a szilárdan megépített oldalsó védőelem biztosítja. További előnyök: konzoltávolság szabadon változtatható szintmagasságok 3 és 4,25 m között több kísérőállvány függeszthető a konzolokra integrált létrarendszer Az MGS rendszer is szerelhető a földről: minden egyes elem biztonságos, egyszerű munkakörülmények között toldható, emelhető. Az MGC rendszer nagy előnye, hogy a földön előszerelhető. A vezetősínek és lépcsőelemek hosszabbítása, kísérőállványok szerelése vízszintes állapotban az induló szintről biztonságosan végezhető. Az MGC vezetett kúszatás fokozott biztonságot nyújt nagy magasságban, akár 70 km/h szélsebesség mellett történő kivitelezés esetén is.

27 MGC / MAC Kúszórendszer MAC: Az automatikus A teljeskörűen védett, zárt tér és a hidraulikus mozgatás miatt kevesebb munkaerővel is gyors és hatékony a munkavégzés 1/2 - Emelés folyamata: munkaszintek fokozatos és egyenletes emelkedése 3 - A hidraulikus tappancs szintbeállítása 4 - Alsó munkaszint utánahúzása 5 - Kúszógerendák kifeszítve az éppen megkötött betonhoz 6 - A kúszó- és tológerenda is ugyanabba a fogazott tolófészekbe támaszkodik 7 - A legfelső felület óvja a rendszert a betonszennyeződésektől, biztosítja a zavartalan munkát a - b - c - d - e - f - g - Oldalsó védelem Falzsalu Kúszó-gerenda Betonozó nyílás Emelő Zárt falzsalu Fogazott tolófészek A MEVA önkúszó zsaluzata, az MAC hidraulikus sajtó segítségével egyenletesen halad felfelé, a kapaszkodási pontok segítségével a zsaluzat finombeállítása is egyszerű. Háromirányú állítási lehetőség A belső és külső oldali zsaluzat egymástól függetlenül mozgatható, a rendszer egyik állapotból a másikba történő vezérlése távirányítással történik. Vasbeton munkák plusz 1 nap 4m szintkülönbség esetén a kúszási folyamat kb. 60 percig tart. A mottó: vasbetonmunkák plusz 1 nap! A zsaluzat mozgatását kisebb csapatok is meg tudják oldani. Hidraulika biztosítóretesszel rögzítve A hidraulikus rendszer visszacsapószelepek és önreteszelők révén tökéletesen biztosított. e a 7 d b f g c 4 27

28 MEVA FormSet: Szélzárás, Ankerek, Biztonság Szélzáró sín falsíkban történő födémszéllezáráshoz Valamennyi födém - 60 cm-es vastagságig - körbezárható szélzáró sínnel, a kiálló szélek (50 cm vastagságig) szélzáró konzollal alakíthatók ki. Újdonság: Műanyag szélzáró hüvely - Nincs rozsda, egyszerű rögzítés A szélzáró sínek vagy konzolok lehorgonyzásos rögzítésének eszköze a rozsdamentes szélzáró műanyaghüvely. A szegdugó használatával a kizsaluzáskor a szeg automatikusan kihúzásra kerül: nem kell utólag szögmentesíteni. MFS szélzáró konzol A szélzáró konzol rendelkezik magasságállító funkcióval, így biztosan fogja a szélzáró felületképző zsalut - fokozatmentes állítási lehetőséggel. MEVA korlátoszlopok Egyszerűen illeszthetők, lehetővé téve a gyors és biztonságos oldalvédelmet. Fokozatmentesen állítható ajtónyílás-támorsó a kétirányú menetes orsó 70 és 110 cm között állítható, a gerendából, pallóból vagy fatartóból kialakított nyíláskirekesztést ebben a mérettartományban képes kitámasztani. Ötletes és újszerű: A széllezáró konzol átlós támasztórúdja külpontos, hogy a hosszabb DW-rudak se ütközzenek bele. Egyedülálló az integrált magasság-állítási lehetőség is. 28

29 2 MEVA FormSet MFS Szélzárás, Ankerek, Biztonság Egyoldali falzsalu lehorgonyzása Vége az elvesző ankereknek. Zavartalan betonsimítás, nincs hullámos betonfelület. Nem kell utólag flexelni a kiálló ankercsonkokat. Az új «glettsapka» sima felületet hagy maga mögött. A biztonságos, gyors munkavégzéssel időt és pénzt takaríthatunk meg. A műanyag védőhüvely alkalmazása a Dywidag menetes orsó visszanyerését eredményezi: Alacsonyabb költségek! MEVA védőrács 4 5 Az anker a műanyag védőcsőben 1 kap védelmet. Az anker végén egy glettsapka 2 található. Ez sima betonfelület kialakítását teszi lehetővé, ahol nem állnak ki ankercsonkok a felületből 3. A glettsapkát eltávolítják a beton megszilárdulását követően, ezután a bebetonozott ankerrúdhoz egy Dywidag toldóval 4 másik ankerrúd csatlakoztatható. A kézzel végrehajtható csatlakoztató csavarozások eredményeként a lehorgonyzás máris kész 5. A MEVA FormSet védőrács az első intelligens, bérelhető vagy megvásárolható, az építéshelyi faanyagfelhasználást csökkentő megoldás. Gyors, tökéletes biztonságot ad, időtakarékosan kiépíthető. A födémszéllezáró rendszer rögzítési technikáját alkalmazza ez a rendszer is, mely különösen egyszerű és anyagtakarékos. u A védőrács a betonozóállvány korlátoszlopaival összeépítve a bebetonozott rögzítőelemek használata nélkül is gyors és biztonságos megoldást ad. t A védőrács csuklóseleme tiszta, biztonságos sarokmegoldást kínál. qu A befogadópapucs a MEVA korlátoszlopait magába fogadja, így a védőrács gyorsan felépíthető. 29

30 p Az erőmérő cella, bérelhető. Így a frissbetonnyomásból adódó erők mérhetők. A frissbetonnyomásról és a DIN18218 szabványról a oldalon olvashatnak. p A belső sarokelem alkus műanyaghéjjal lehetővé teszi akár a sarkok környezetében is a cipzárvasak rögzítését, hisz a teljes anyagában műanyag zsaluhéj szegelhető, mint a fa. Bővített és optimalizált A mechanikus kizsaluzóelemmel a Mammut350 és a StarTec falzsalurendszerek is egyszerűen és kíméletesen kizsaluzhatók. A legnagyobb előnyt az aknazsaluzásnál tapasztalhatjuk. A három részből álló kizsaluzósarkok egyszerű működésűek: A könyökemelő rudazat az emelőkötéllel felnyomódik, ezáltal a zsaluzat egyszerűen, gyorsan, erőbehatás és daruval történő külön táblaleválasztás nélkül meglazul. A zsaluelemek műanyag bevonatos felületkezelése tovább könnyíti a kizsaluzást. Az aknazsaluzat - beleértve az aknaállványt - komplett egységként áthelyezhető, ez csökkenti a daruzási időt. A zsalu visszaállítása a kiindulási pontra gyors, és egy el nem vesző ékkel történik. A be- és kizsaluzás finombeállításaihoz nincs szükség darura. Nagyobb falmagasságok esetén a kizsaluzó sarokelem problémamentesen toldható felfelé. 30

31 MEVA Tartozékok és kiegészítők p Tökéletes betonfelületek többszöri beépítés után is: 100 %-ban famentes, teljes anyagában műanyag alkus zsaluhéjakkal csúcsminőségű látszóbeton-felületet képezhetünk, akár a többször használt (például bérleti parkban szereplő) zsalutáblák esetén is. A megállapítást a legfrissebb kutatási eredmények igazolják, melyek a zsaluhéj, zsaluleválasztószer és a beton anyagának kölcsönhatásait vizsgálták. p A mobil tisztítóeszközöknek köszönhetően az alkus zsaluhéjak az építkezésen is jobb kezelést kapnak, így gyorsan forgathatók, nincs szükség ki- beszállításra.a tisztításhoz egyaránt megfelel a «Schwamborn» (fent) vagy egy - a kereskedelemben kapható - nagynyomású tisztítókészülék (lent), így magas minőségű betonfelület érhető el. A teljes anyagában műanyag alkus zsaluhéj saját anyagával javítható - akár az építkezésen is. Különösen egyszerűen megvalósítható ez a bérelhető javítókészlettel. 31
