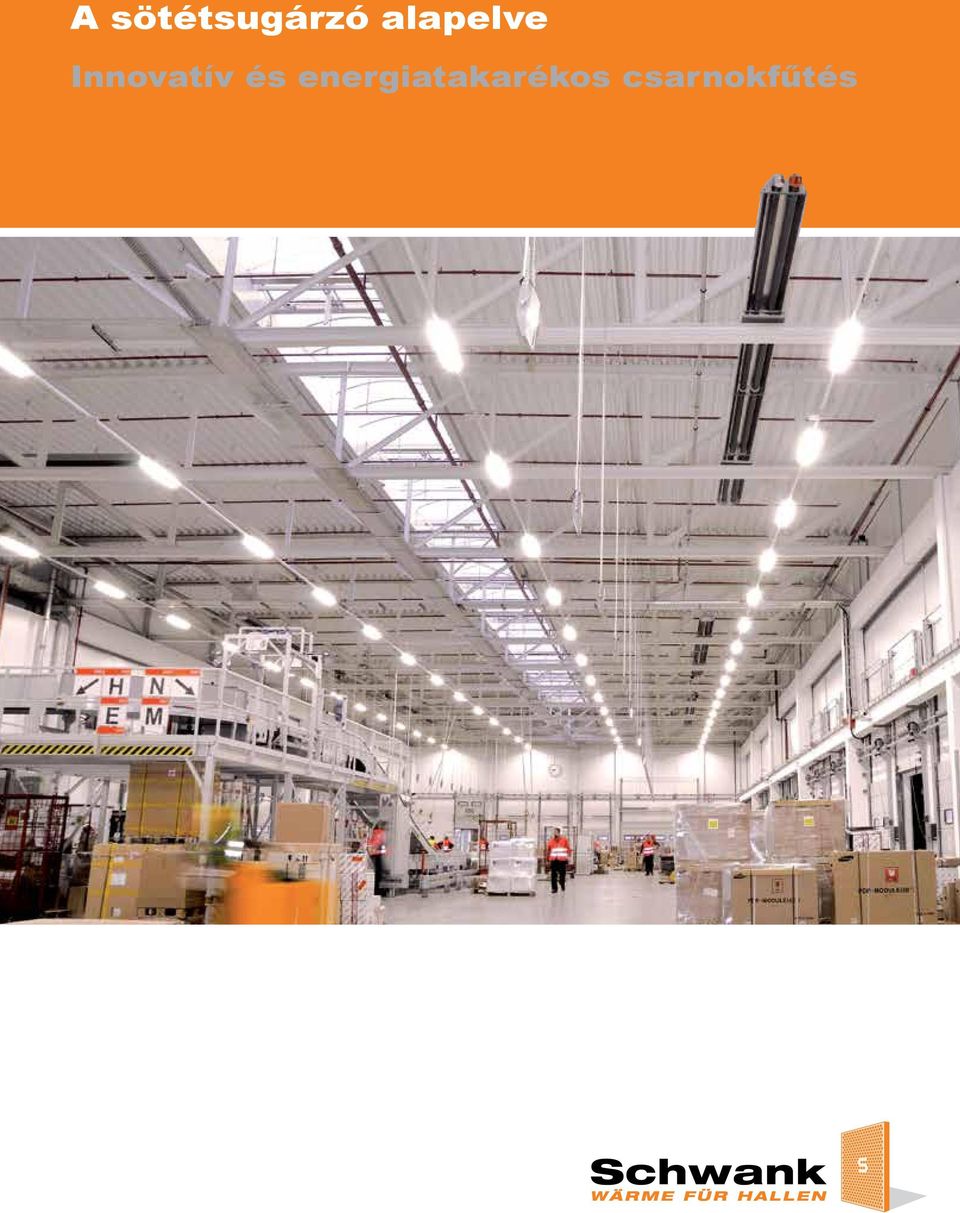

1 A sötétsugárzó alapelve Innovatív és energiatakarékos csarnokfűtés

2 Az innovatív sötétsugárzó alapelv A sötétsugárzó elv A sötét sugárzók olyan, gázzal működő infravörös fűtőberendezések, amelyek a decentralizált fűtési rendszerek csoportjához tartoznak. A központi fűtési rendszerekhez képest viszont azt az előnyt nyújtják, hogy a helyiség melege ott jelenik meg, ahol arra szükség van [raktár, munkahely, gyártás, stb.]. A sötétsugárzó a hosszú, sötét acélcsövön keresztül adja át a környezetnek az infravörös sugárzást. Felépítés és tulajdonságok Az égő hosszan elnyúló vékony lángot hoz létre az acélcső belsejében. Ez a láng az acélcsövet 580 C hőmérsékletig melegíti fel. A gáz égésterméket a sötétsugárzó végére szerelt égéstermék elvezető juttatja a szabadba. Az acélcső felett elhelyezkedő reflektorok irányítják az infravörös sugárzást a tartózkodási területre. A reflektorok kiegészítő hőszigetelése tovább csökkenti a felette lévő területre kisugárzó energia mennyiségét. Így érhető el, hogy a hő ott fejti ki a hatását, ahol szükség van rá a tartózkodási területen. Gázüzemű infravörös sötétsugárzó Gyújtó és szabályozó egység Égő Égéstermék elvezető csatlakozás Szigetelés Reflektor Nagy nyomású ventillátor Kalorizált acélcső Sötét sugárzó L és U alakban L alakban Égéstermék elvezető rendszer U alakban Égéstermék elvezető rendszer

3 Minden vonatkozásban minőség piacvezető és innovatív Sötétsugárzó Made in Germany A Schwank sötétsugárzók kiemelkedő jellemzői az innovatív részletek és a legmagasabb minőségi elvárások a Made in Germany Német gyártmány. A gyártás során felhasznált anyagok magyarázatot adnak a tartósságra és az értékállóságra. A Schwank sötétsugárzók ékköve az un., Whisper Jet égő. A Schwank fejlesztői által kidolgozott és szabadalmaztatott égőlap egy akár 5 méter hosszú vékony lamináris lángot is elő tud állítani. A korszerű sötétsugárzók esetében a ventillátor az égő előtt található [ezt túlnyomásos ventillátornak is nevezik]. A garantáltan legmagasabb megbízhatóságot a mechanikusan mozgó és elektromos alkatrészek biztosítják. A whisperjet égő a legkorszerűbb technikát testesíti meg, és a gázlevegő keverék optimalizálásával alacsony károsanyagkibocsátást és erőforrásmegtakarítást tud elérni. Földgáz, pb gáz és biogáz üzemanyaggal működik. Gáz mágnesszelep Gázégőautomatika Gyújtó és megfigyelőelektróda Gáz Karima Gáz égési levegő Hígító levegőáram Fuvóka A Whisperjet égő A szabadalmaztatott kerámialappal Égőfúvóka Nyomáskülönbségfigyelő Túlnyomásos ventilátor Acélcső Kerámialap Gázlevegő keverék 03

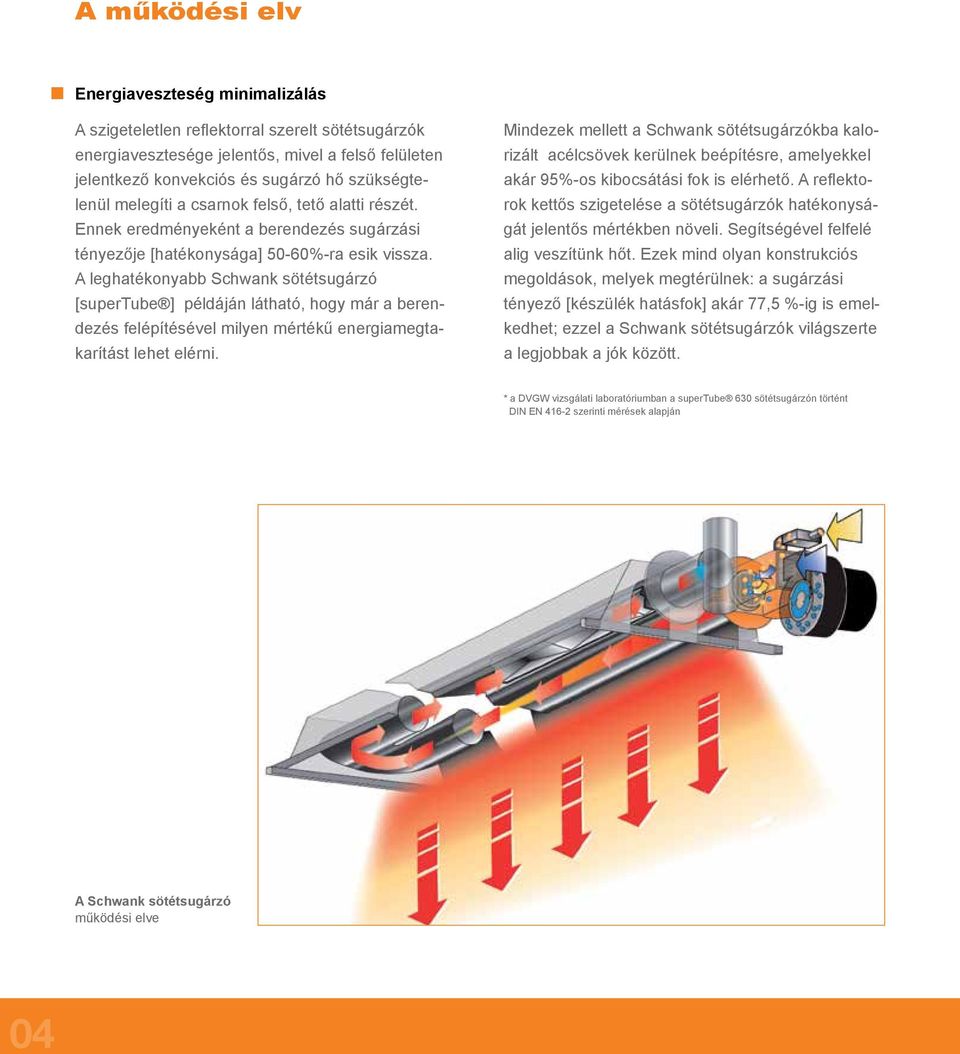

4 A működési elv Energiaveszteség minimalizálás A szigeteletlen reflektorral szerelt sötétsugárzók energiavesztesége jelentős, mivel a felső felületen jelentkező konvekciós és sugárzó hő szükségtelenül melegíti a csarnok felső, tető alatti részét. Ennek eredményeként a berendezés sugárzási tényezője [hatékonysága] 5060%ra esik vissza. A leghatékonyabb Schwank sötétsugárzó [supertube ] példáján látható, hogy már a berendezés felépítésével milyen mértékű energiamegtakarítást lehet elérni. Mindezek mellett a Schwank sötétsugárzókba kalorizált acélcsövek kerülnek beépítésre, amelyekkel akár 95%os kibocsátási fok is elérhető. A reflektorok kettős szigetelése a sötétsugárzók hatékonyságát jelentős mértékben növeli. Segítségével felfelé alig veszítünk hőt. Ezek mind olyan konstrukciós megoldások, melyek megtérülnek: a sugárzási tényező [készülék hatásfok] akár 77,5 %ig is emelkedhet; ezzel a Schwank sötétsugárzók világszerte a legjobbak a jók között. * a DVGW vizsgálati laboratóriumban a supertube 630 sötétsugárzón történt DIN EN 4162 szerinti mérések alapján A Schwank sötétsugárzó működési elve 04

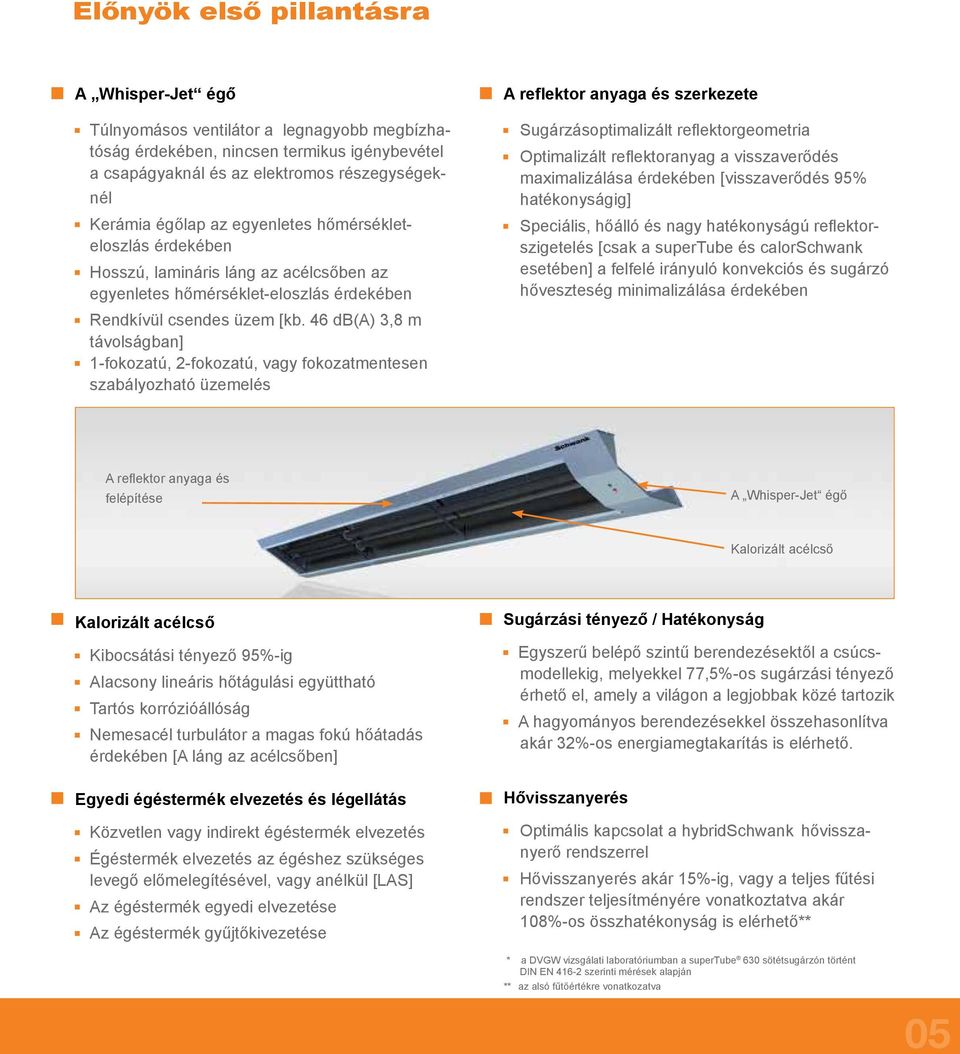

5 Előnyök első pillantásra A WhisperJet égő Túlnyomásos ventilátor a legnagyobb megbízhatóság érdekében, nincsen termikus igénybevétel a csapágyaknál és az elektromos részegységeknél Kerámia égőlap az egyenletes hőmérsékleteloszlás érdekében Hosszú, lamináris láng az acélcsőben az egyenletes hőmérsékleteloszlás érdekében Rendkívül csendes üzem [kb. 46 db(a) 3,8 m távolságban] 1fokozatú, 2fokozatú, vagy fokozatmentesen szabályozható üzemelés A reflektor anyaga és szerkezete Sugárzásoptimalizált reflektorgeometria Optimalizált reflektoranyag a visszaverődés maximalizálása érdekében [visszaverődés 95% hatékonyságig] Speciális, hőálló és nagy hatékonyságú reflektorszigetelés [csak a supertube és calorschwank esetében] a felfelé irányuló konvekciós és sugárzó hőveszteség minimalizálása érdekében A reflektor anyaga és felépítése A WhisperJet égő Kalorizált acélcső Kalorizált acélcső Kibocsátási tényező 95%ig Alacsony lineáris hőtágulási együttható Tartós korrózióállóság Nemesacél turbulátor a magas fokú hőátadás érdekében [A láng az acélcsőben] Egyedi égéstermék elvezetés és légellátás Közvetlen vagy indirekt égéstermék elvezetés Égéstermék elvezetés az égéshez szükséges levegő előmelegítésével, vagy anélkül [LAS] Az égéstermék egyedi elvezetése Az égéstermék gyűjtőkivezetése Sugárzási tényező / Hatékonyság Egyszerű belépő szintű berendezésektől a csúcsmodellekig, melyekkel 77,5%os sugárzási tényező érhető el, amely a világon a legjobbak közé tartozik A hagyományos berendezésekkel összehasonlítva akár 32%os energiamegtakarítás is elérhető. Hővisszanyerés Optimális kapcsolat a hybridschwank hővisszanyerő rendszerrel Hővisszanyerés akár 15%ig, vagy a teljes fűtési rendszer teljesítményére vonatkoztatva akár 108%os összhatékonyság is elérhető** * a DVGW vizsgálati laboratóriumban a supertube 630 sötétsugárzón történt DIN EN 4162 szerinti mérések alapján ** az alsó fűtőértékre vonatkozatva 05

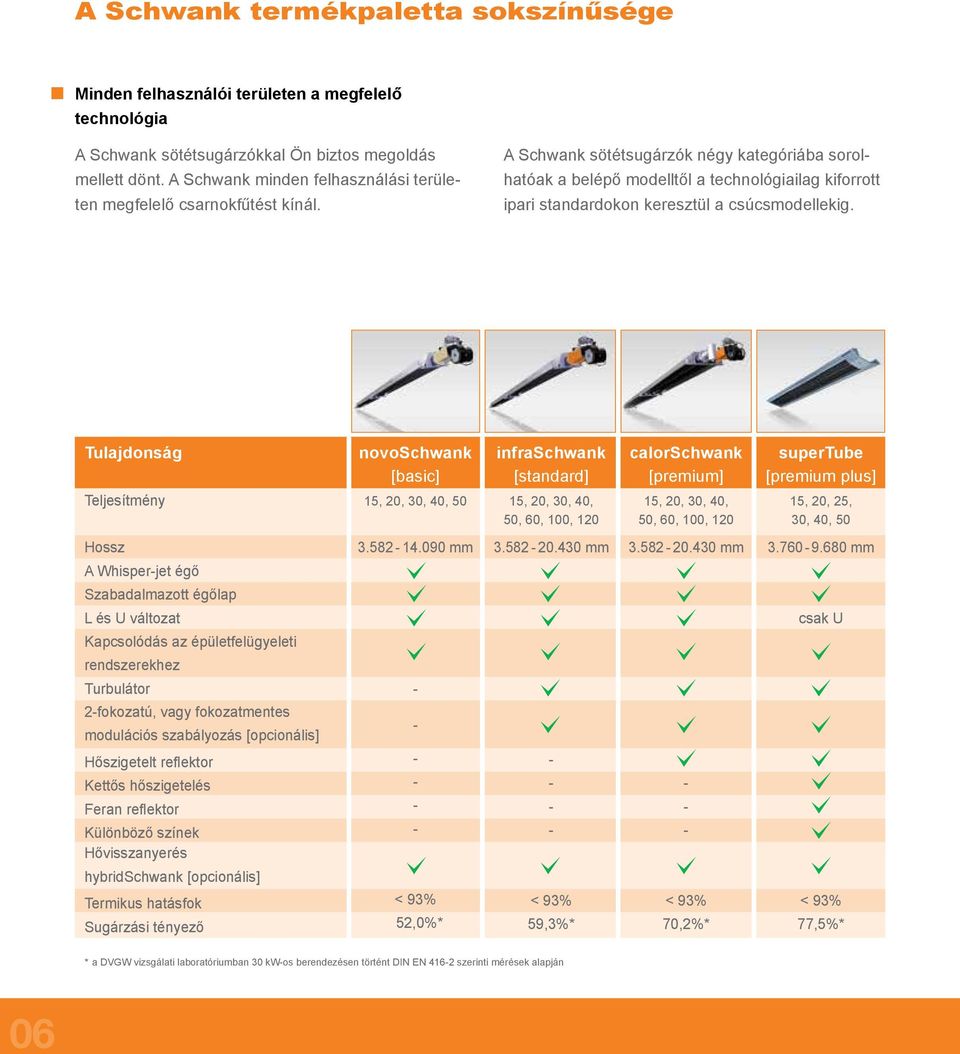

6 A Schwank termékpaletta sokszínűsége Minden felhasználói területen a megfelelő technológia A Schwank sötétsugárzókkal Ön biztos megoldás mellett dönt. A Schwank minden felhasználási területen megfelelő csarnokfűtést kínál. A Schwank sötétsugárzók négy kategóriába sorolhatóak a belépő modelltől a technológiailag kiforrott ipari standardokon keresztül a csúcsmodellekig. Tulajdonság novoschwank [basic] infraschwank [standard] calorschwank [premium] supertube [premium plus] Teljesítmény 15, 20, 30, 40, 50 15, 20, 30, 40, 50, 60, 100, , 20, 30, 40, 50, 60, 100, , 20, 25, 30, 40, 50 Hossz mm mm mm mm A Whisperjet égő Szabadalmazott égőlap L és U változat csak U Kapcsolódás az épületfelügyeleti rendszerekhez Turbulátor 2fokozatú, vagy fokozatmentes modulációs szabályozás [opcionális] Hőszigetelt reflektor Kettős hőszigetelés Feran reflektor Különböző színek Hővisszanyerés hybridschwank [opcionális] Termikus hatásfok Sugárzási tényező < 93% 52,0%* < 93% 59,3%* < 93% 70,2%* < 93% 77,5%* * a DVGW vizsgálati laboratóriumban 30 kwos berendezésen történt DIN EN 4162 szerinti mérések alapján 06

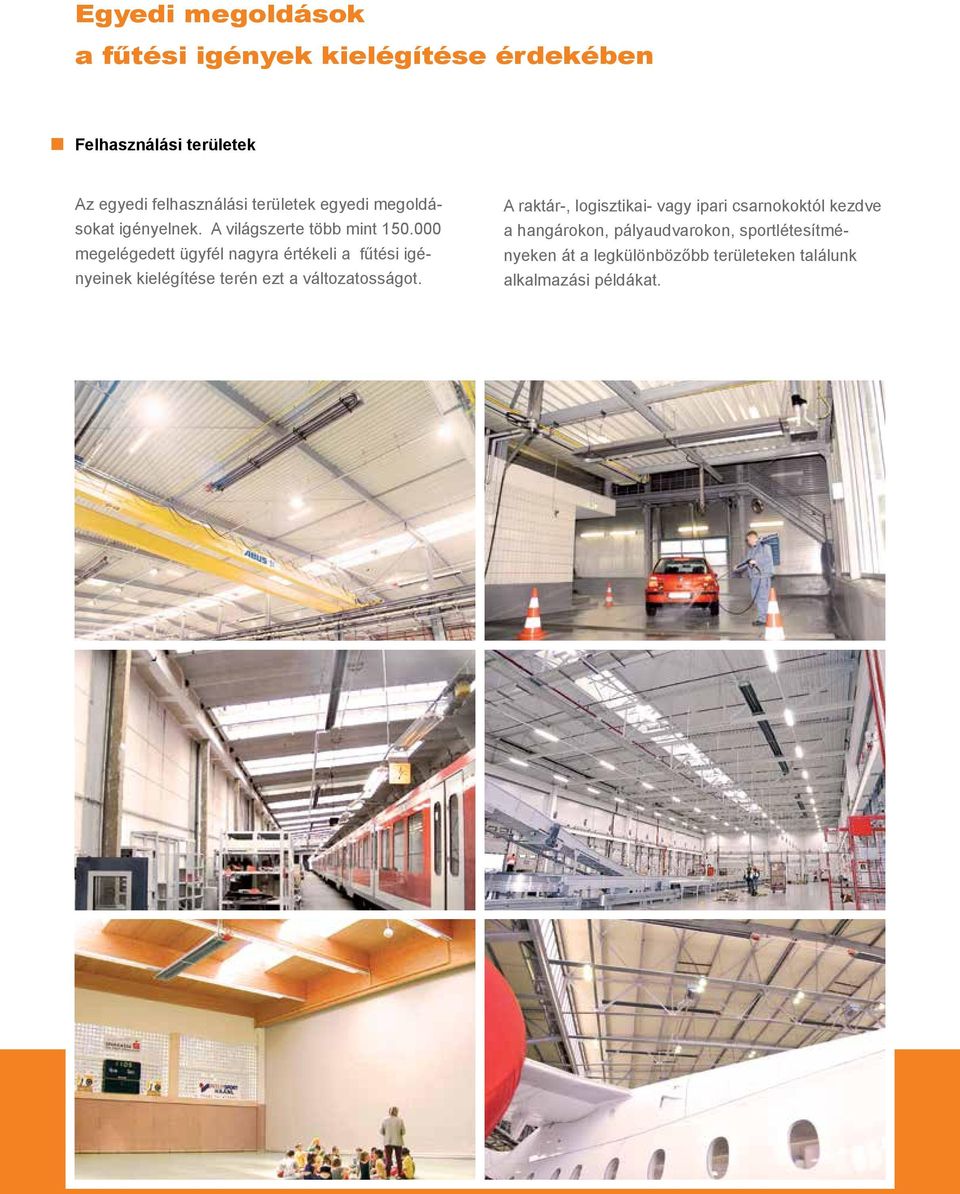

7 Egyedi megoldások a fűtési igények kielégítése érdekében Felhasználási területek Az egyedi felhasználási területek egyedi megoldásokat igényelnek. A világszerte több mint megelégedett ügyfél nagyra értékeli a fűtési igényeinek kielégítése terén ezt a változatosságot. A raktár, logisztikai vagy ipari csarnokoktól kezdve a hangárokon, pályaudvarokon, sportlétesítményeken át a legkülönbözőbb területeken találunk alkalmazási példákat.

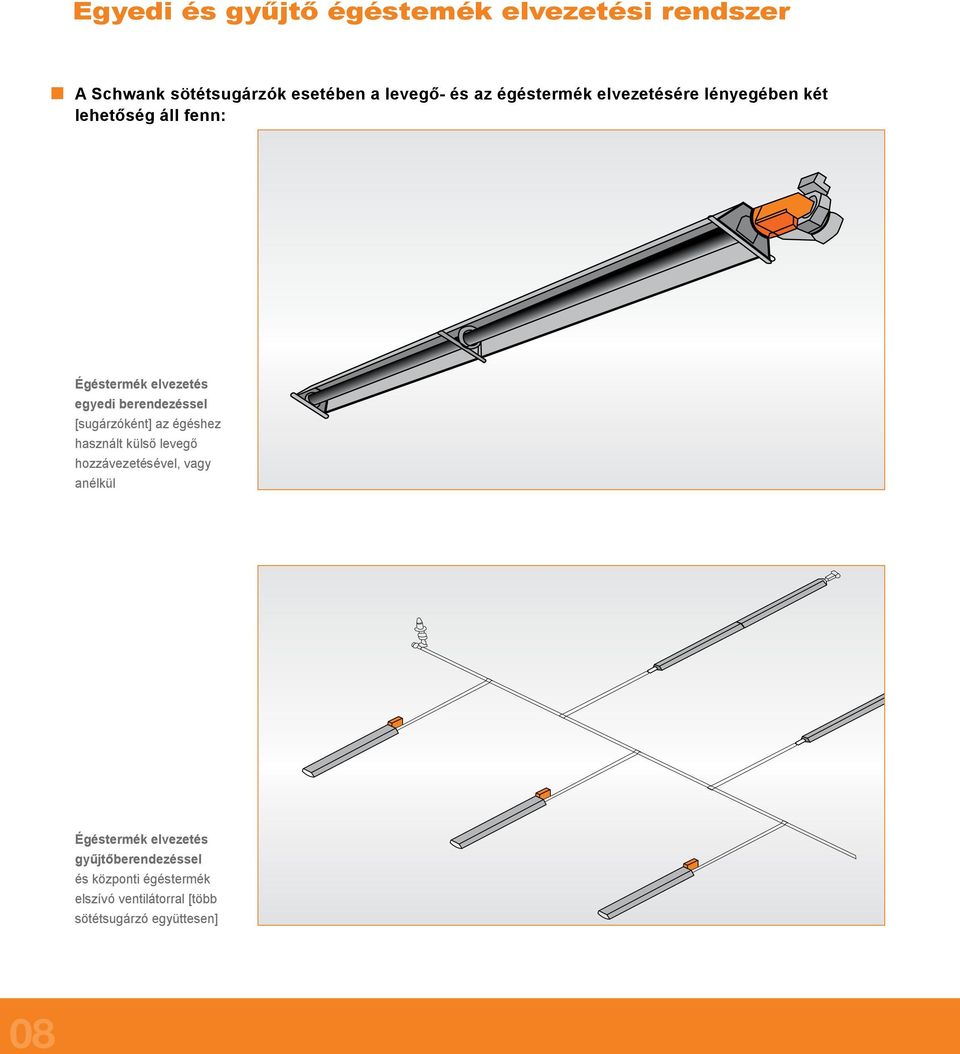

8 Egyedi és gyűjtő égéstemék elvezetési rendszer A Schwank sötétsugárzók esetében a levegő és az égéstermék elvezetésére lényegében két lehetőség áll fenn: Égéstermék elvezetés egyedi berendezéssel [sugárzóként] az égéshez használt külső levegő hozzávezetésével, vagy anélkül Égéstermék elvezetés gyűjtőberendezéssel és központi égéstermék elszívó ventilátorral [több sötétsugárzó együttesen] 08

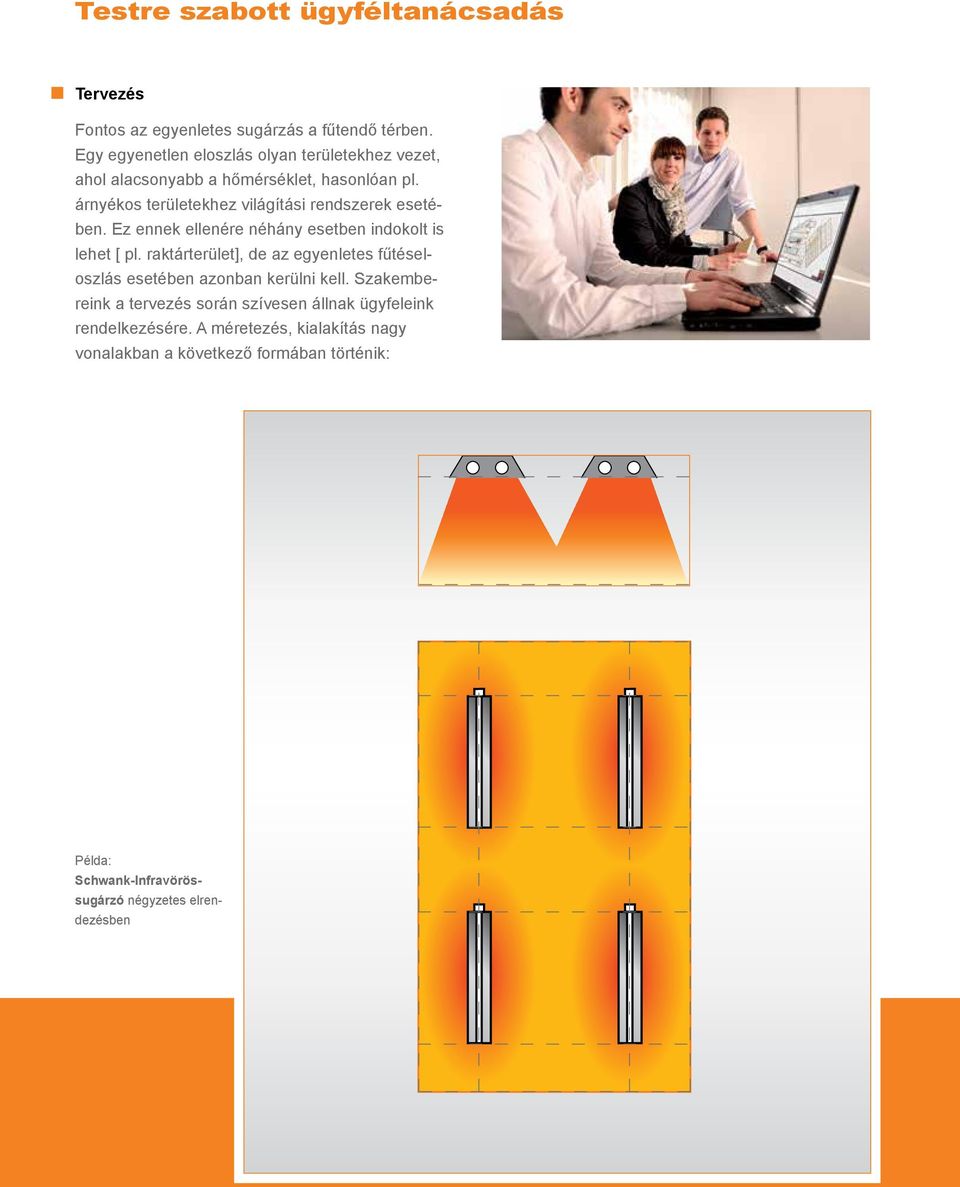

9 Testre szabott ügyféltanácsadás Tervezés Fontos az egyenletes sugárzás a fűtendő térben. Egy egyenetlen eloszlás olyan területekhez vezet, ahol alacsonyabb a hőmérséklet, hasonlóan pl. árnyékos területekhez világítási rendszerek esetében. Ez ennek ellenére néhány esetben indokolt is lehet [ pl. raktárterület], de az egyenletes fűtéseloszlás esetében azonban kerülni kell. Szakembereink a tervezés során szívesen állnak ügyfeleink rendelkezésére. A méretezés, kialakítás nagy vonalakban a következő formában történik: Példa: SchwankInfravörössugárzó négyzetes elrendezésben

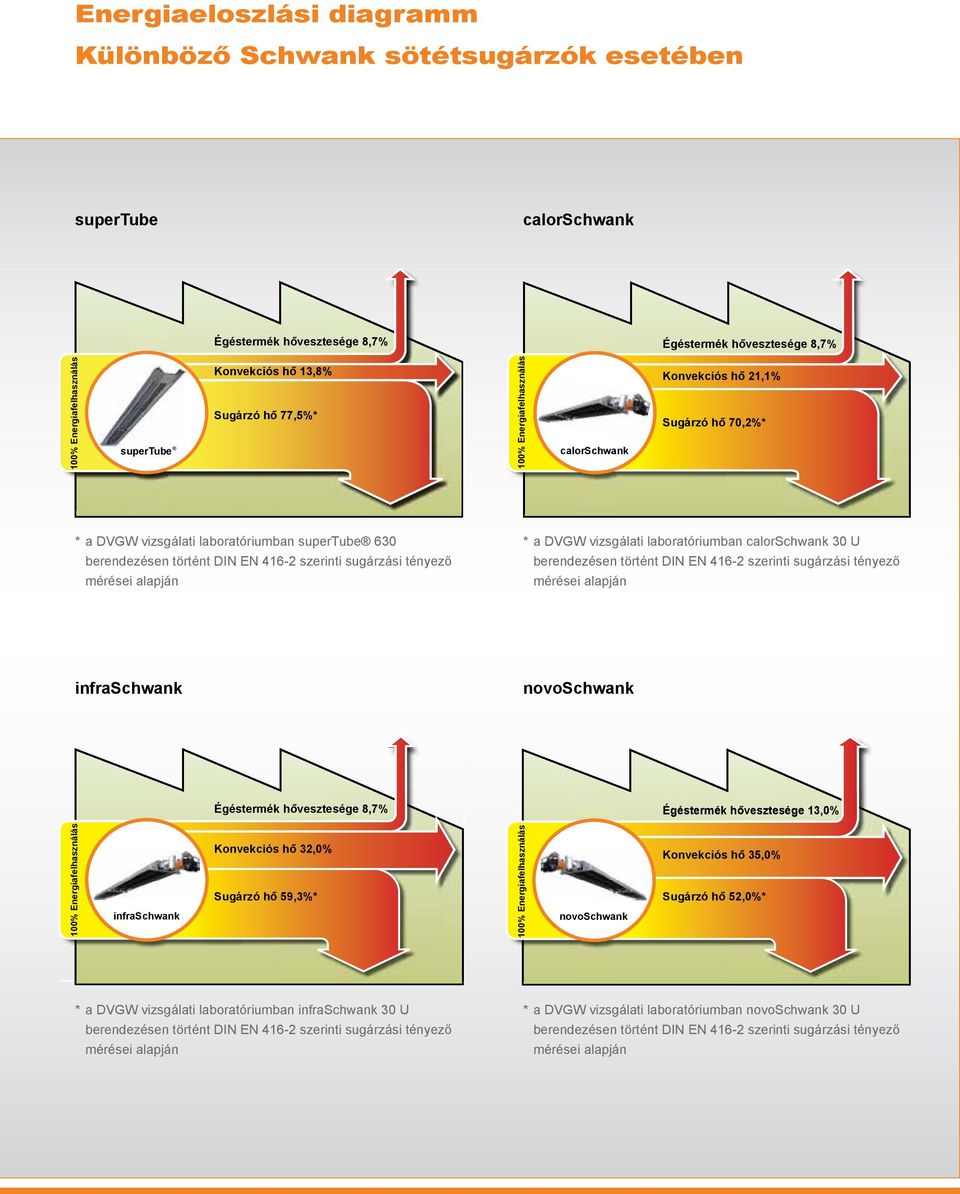

10 Energiaeloszlási diagramm Különböző Schwank sötétsugárzók esetében supertube calorschwank Égéstermék hővesztesége 8,7% Égéstermék hővesztesége 8,7% 100% Energiafelhasználás supertube Konvekciós hő 13,8% Sugárzó hő 77,5%* 100% Energiafelhasználás calorschwank Konvekciós hő 21,1% Sugárzó hő 70,2%* * a DVGW vizsgálati laboratóriumban supertube 630 berendezésen történt DIN EN 4162 szerinti sugárzási tényező mérései alapján * a DVGW vizsgálati laboratóriumban calorschwank 30 U berendezésen történt DIN EN 4162 szerinti sugárzási tényező mérései alapján infraschwank novoschwank Égéstermék hővesztesége 8,7% Égéstermék hővesztesége 13,0% 100% Energiafelhasználás infraschwank Konvekciós hő 32,0% Sugárzó hő 59,3%* 100% Energiafelhasználás novoschwank Konvekciós hő 35,0% Sugárzó hő 52,0%* * a DVGW vizsgálati laboratóriumban infraschwank 30 U berendezésen történt DIN EN 4162 szerinti sugárzási tényező mérései alapján * a DVGW vizsgálati laboratóriumban novoschwank 30 U berendezésen történt DIN EN 4162 szerinti sugárzási tényező mérései alapján

11 Fontos fogalmak az infravörös fűtéshez Hogy mérhető a gázinfravörös fűtés hatékonysága? Mit jelent a sugárzásintenzitás és a termikus berendezéshatásfoka? Kérdéseinek megválaszolásában a gyár, a tervezési csoport, vagy akár a szerelő csapat áll rendelkezésére. Alább olvashatóak a gyakran feltett kérdésekre adott válaszok. Hőtechnikai hatásfok: A bevitt energia és az épületen belül maradó energia aránya. Ilyen esetben csak az égéstermékből eredő energiaveszteséget vesszük figyelembe. Az összes sötétsugárzó, amelyhez nem kapcsolódik hővisszanyerő, közel 93%os hőtechnikai hatásfokkal rendelkezik. Konvekciós hő: A konvekciós hő a felületeken felmelegedő levegő hatására jön létre. Ez a jelentős mértékben felmelegedett berendezésben alakul ki. Abban az esetben azonban, ha a berendezés burkolata jól szigetelt, a konvekciós hő aránya csökken a sugárzó hő javára. Sugárzási tényező és berendezés hatékonysága: Ez az érték tükrözi a sugárzó hővé alakított energia arányát a bevitt energiához viszonyítva a tartózkodási és a felhasználási területen belül. Minél nagyobb ez az érték, annál nagyobb az energiahatékonysága az infravörös sugárzónak és annál alacsonyabbak az energiaköltségek. Ezen a téren jelentős különbségek vannak a készülékek között. A kereskedelemben kapható sötétsugárzók hatékonysága kb. 50% körül kezdődik, a Schwank sötétsugárzók azonban 77,5%ig terjedő hatékonysággal rendelkeznek a DVGW vizsgálati laboratóriumban supertube 630 berendezésen történt DIN EN 4162 szerinti sugárzási tényező mérései alapján. Ezt a DBI [hiteles vizsgálati laboratórium] és a DIN EN 4162 szerinti vizsgálati tanúsítvány igazolja. Sugárzási hőmérséklet / sugárzásintenzitás: Ez a hőmérsékleti érték az infravörös sugárzás hatására kialakul. Ebben az esetben a sugárzásintenzitást W/m²ben mérjük és például a Bedfordfaktor segítségével számítjuk át C értékre. A sugárzó hőmérséklet a berendezés beépítése előtt számítható, illetve speciális mérőszenzorok segítségével a berendezés beépítése után mérhető. Helységhőmérséklet / komforthőmérséklet: Ez az az érték, amelyet az ember érez. Ez az érték lényegében a levegő hőmérsékletén és a sugárzó hőmérsékleten keresztül érzékelt hőérzet. 11

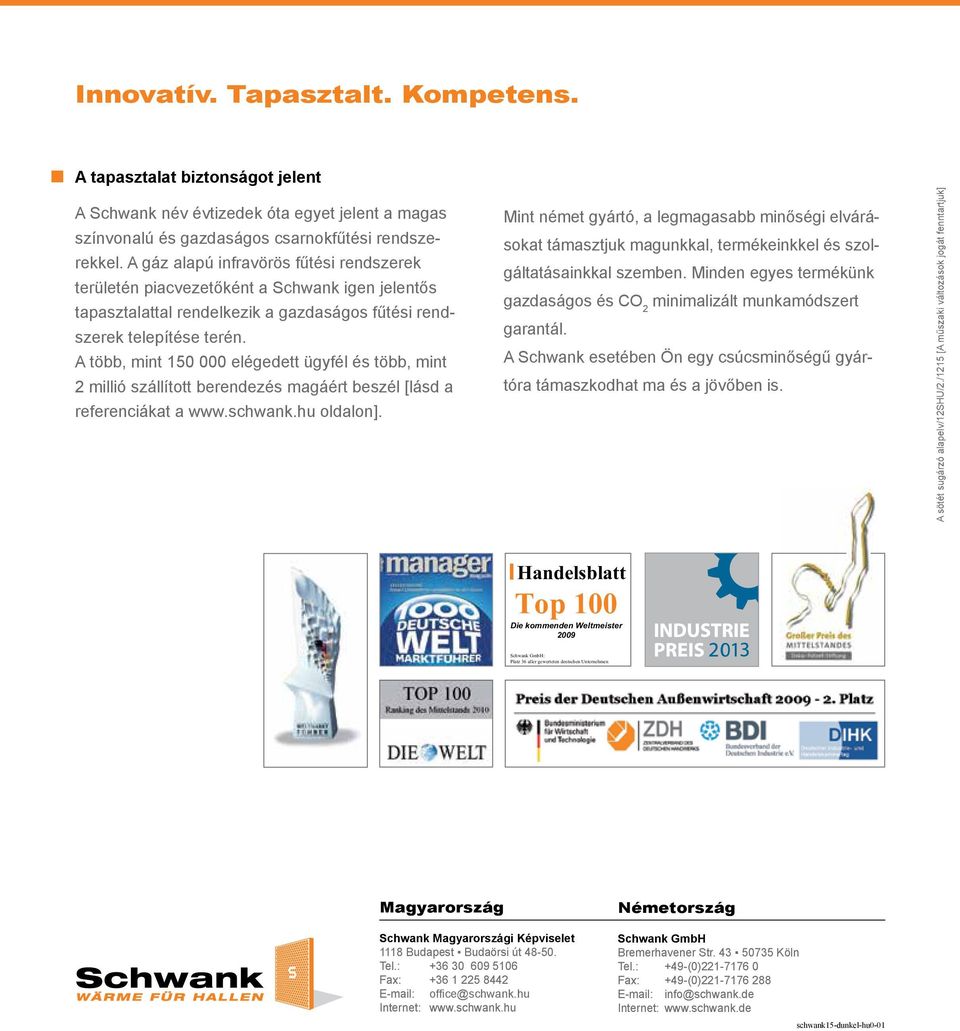

12 Innovatív. Tapasztalt. Kompetens. A tapasztalat biztonságot jelent A Schwank név évtizedek óta egyet jelent a magas színvonalú és gazdaságos csarnokfűtési rendszerekkel. A gáz alapú infravörös fűtési rendszerek területén piacvezetőként a Schwank igen jelentős tapasztalattal rendelkezik a gazdaságos fűtési rendszerek telepítése terén. A több, mint elégedett ügyfél és több, mint 2 millió szállított berendezés magáért beszél [lásd a referenciákat a oldalon]. Mint német gyártó, a legmagasabb minőségi elvárásokat támasztjuk magunkkal, termékeinkkel és szolgáltatásainkkal szemben. Minden egyes termékünk gazdaságos és CO 2 minimalizált munkamódszert garantál. A Schwank esetében Ön egy csúcsminőségű gyártóra támaszkodhat ma és a jövőben is. A sötét sugárzó alapelv/12shu/2./1215 [A műszaki változások jogát fenntartjuk] Handelsblatt Top 100 Die kommenden Weltmeister 2009 Schwank GmbH: Platz 36 aller gewerteten deutschen Unternehmen BEST OF Magyarország Schwank Magyarországi Képviselet 1118 Budapest Budaörsi út Tel.: Fax: office@schwank.hu Internet: Németország Schwank GmbH Bremerhavener Str Köln Tel.: +49(0) Fax: +49(0) info@schwank.de Internet: schwank15dunkelhu001
