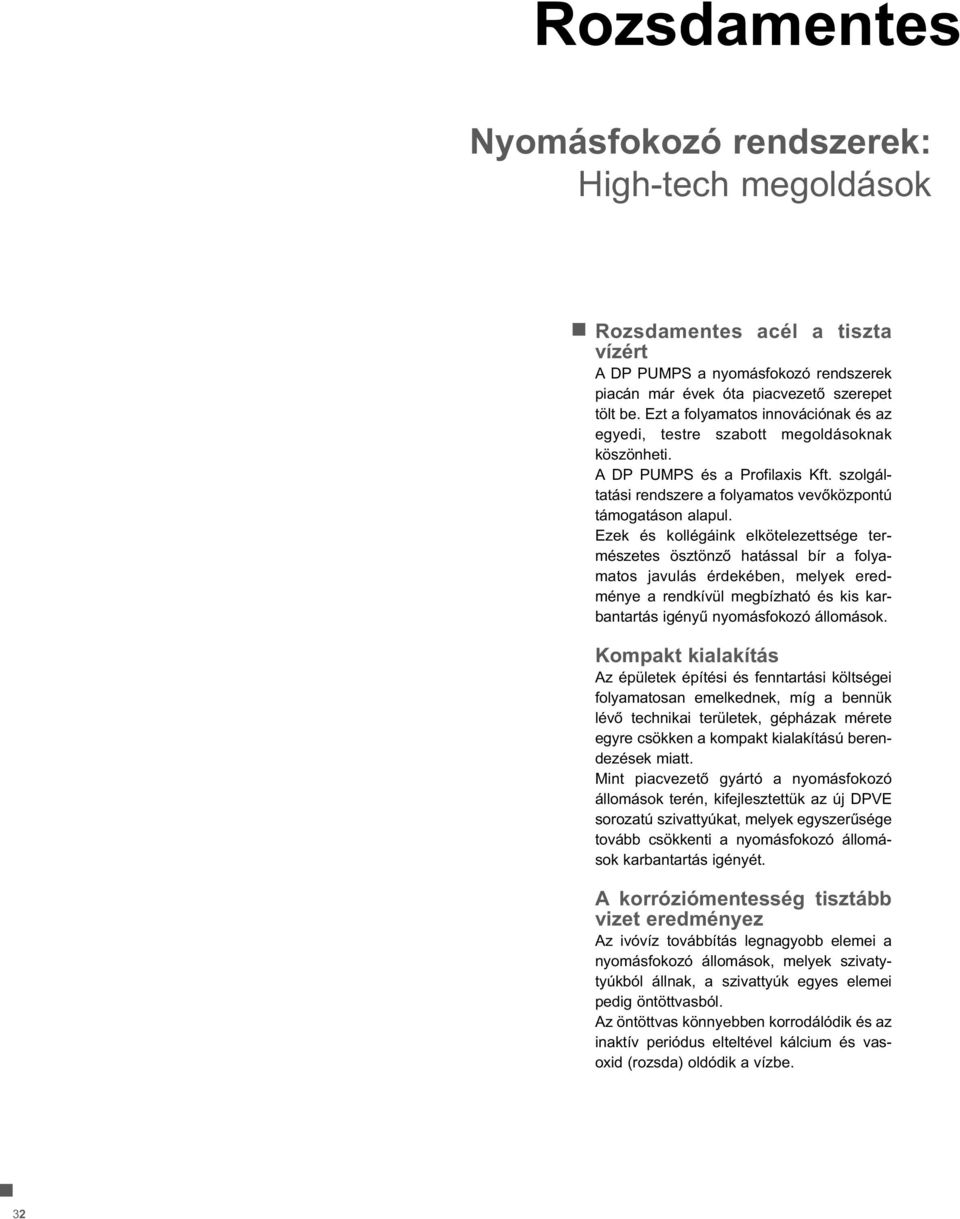

1 Rozsdamentes Nyomásfokozó rendszerek: High-tech megoldások Rozsdamentes acél a tiszta vízért A DP PUMPS a nyomásfokozó rendszerek piacán már évek óta piacvezetõ szerepet tölt be. Ezt a folyamatos innovációnak és az egyedi, testre szabott megoldásoknak köszönheti. A DP PUMPS és a Profilaxis Kft. szolgáltatási rendszere a folyamatos vevõközpontú támogatáson alapul. Ezek és kollégáink elkötelezettsége természetes ösztönzõ hatással bír a folyamatos javulás érdekében, melyek eredménye a rendkívül megbízható és kis karbantartás igényû nyomásfokozó állomások. Kompakt kialakítás Az épületek építési és fenntartási költségei folyamatosan emelkednek, míg a bennük lévõ technikai területek, gépházak mérete egyre csökken a kompakt kialakítású berendezések miatt. Mint piacvezetõ gyártó a nyomásfokozó állomások terén, kifejlesztettük az új DPVE sorozatú szivattyúkat, melyek egyszerûsége tovább csökkenti a nyomásfokozó állomások karbantartás igényét. A korróziómentesség tisztább vizet eredményez Az ivóvíz továbbítás legnagyobb elemei a nyomásfokozó állomások, melyek szivatytyúkból állnak, a szivattyúk egyes elemei pedig öntöttvasból. Az öntöttvas könnyebben korrodálódik és az inaktív periódus elteltével kálcium és vasoxid (rozsda) oldódik a vízbe. 32

2 acél a tiszta vízért Mivel a DPV(S) sorozatú szivattyúk minden egyes folyadékkal érintkezõ eleme rozsdamentes acélból készül, ez a probléma mára már a múlté. Testre szabott állomások A standard kialakítások mellett szakmai tanácsadással és az adott problémához leginkább igazodó kialakításokkal, megoldásokkal segítjük partnereinket, vevõinket. 33

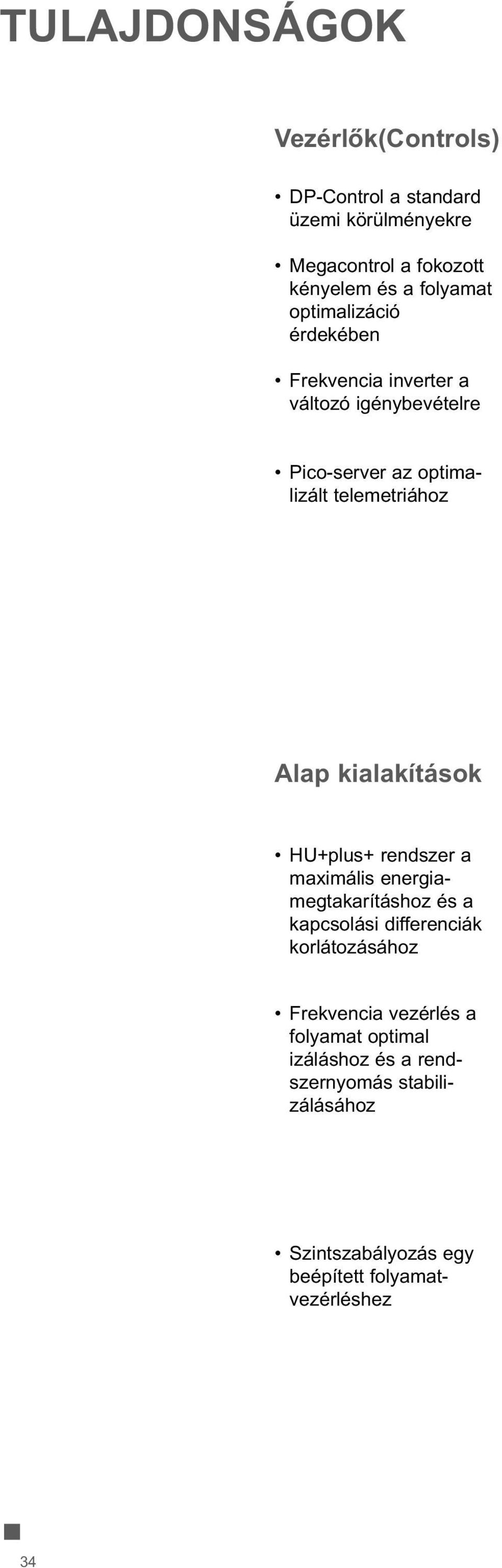

3 TULAJDONSÁGOK Vezérlõk(Controls) DP-Control a standard üzemi körülményekre Megacontrol a fokozott kényelem és a folyamat optimalizáció érdekében Frekvencia inverter a változó igénybevételre Pico-server az optimalizált telemetriához Alap kialakítások HU+plus+ rendszer a maximális energiamegtakarításhoz és a kapcsolási differenciák korlátozásához Frekvencia vezérlés a folyamat optimal izáláshoz és a rendszernyomás stabilizálásához Szintszabályozás egy beépített folyamatvezérléshez 34

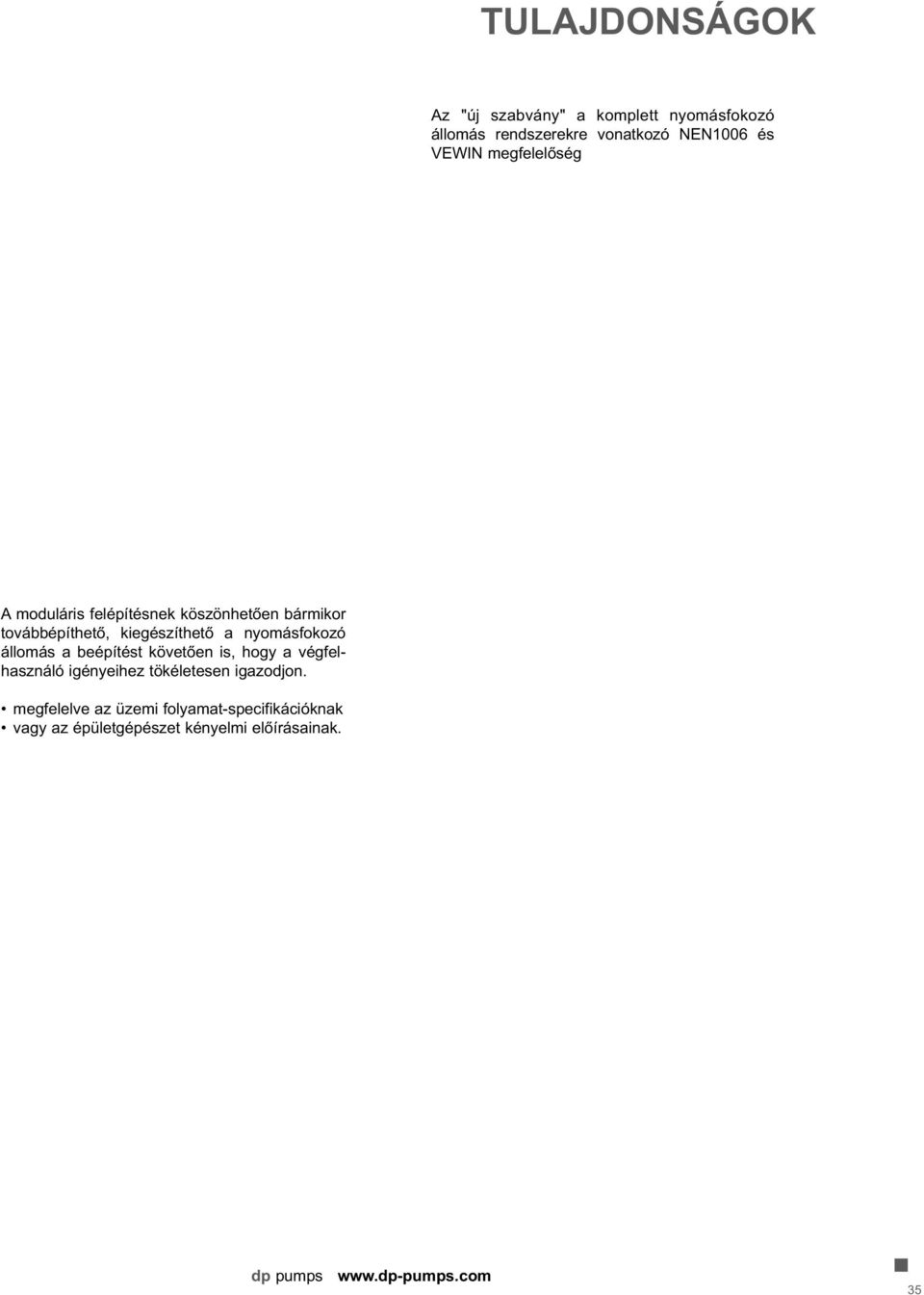

4 TULAJDONSÁGOK Az "új szabvány" a komplett nyomásfokozó állomás rendszerekre vonatkozó NEN1006 és VEWIN megfelelõség A moduláris felépítésnek köszönhetõen bármikor továbbépíthetõ, kiegészíthetõ a nyomásfokozó állomás a beépítést követõen is, hogy a végfelhasználó igényeihez tökéletesen igazodjon. megfelelve az üzemi folyamat-specifikációknak vagy az épületgépészet kényelmi elõírásainak. dp pumps 35

5 DPC MC DP vezérlõ egységek: Optimalizált vezérlés, egyszerû felhasználás DP-Control Hydro-Unit HU DPC A DP-Control vezérlõegységet 2, vagy 3 szivattyús nyomásfokozó egységeknél alkalmazzuk. A vezérlõ és a program be van állítva az alap funkciókra. Az egység nem rendelkezik folyadékkristályos kijelzõvel, de számos LED segít a nyomásfokozó állapotának meghatározásában mindenféle speciális tudás és Megacontrol Hydro-Unit HU MC TA Megacontrol egy fejlett elektronikai vezérlõegység az 1-6 szivattyús nyomásfokozó állomásokhoz. A Megacontrol számos vezérlési és kijelzési lehetõséget kínál: Pillanatnyi nyomások és szintek kijelzése Szivattyú(k) állapotjelzése Frekvencia inverter Puffertartály szintjénk és a szívóoldali szelep vezérlése (nyitott/visszacsapó, vagy arányosan szabályozott) A nyomásfokozó üzemi állapotának kijelzése Szívóoldali nyomás kijelzése szakértelem igénye nélkül. A hibajelzések rendkívül egyszerûek; két különálló jelre oszthatók: "sürgõs" és "nem sürgõs". Pl. a tartalék szivattyú hibája esetén a "nem sürgõs" hibajelzés jelenik meg. A DP-Control felszerelhetõ RS232 porttal, melynek segítségével részletes információkat, hibajelentéseket tölthetünk le szükség esetén. Minden hibajelzés, üzemállapot meghatározott kóddal rendelkezik. A DP-Control billentyûi segítségével a szivattyúk tesztjárathatók és üzemállapotuk meghatározható (kézi - ki - automatikus). Ebben a vezérlõ egységben csak az alap üzemállapotok elõre beállítottak. A paramétereket az üzemi körülményeknek megfelelõen kell beállítani üzembe helyezéskor. A billentyûzet és a kijelzõ segítségével minden paraméter változtatható. A jelszónak köszönhetõen ezek a változók levédhetõk, hogy avatatlan felhasználók ne állíthassák át azokat. 36

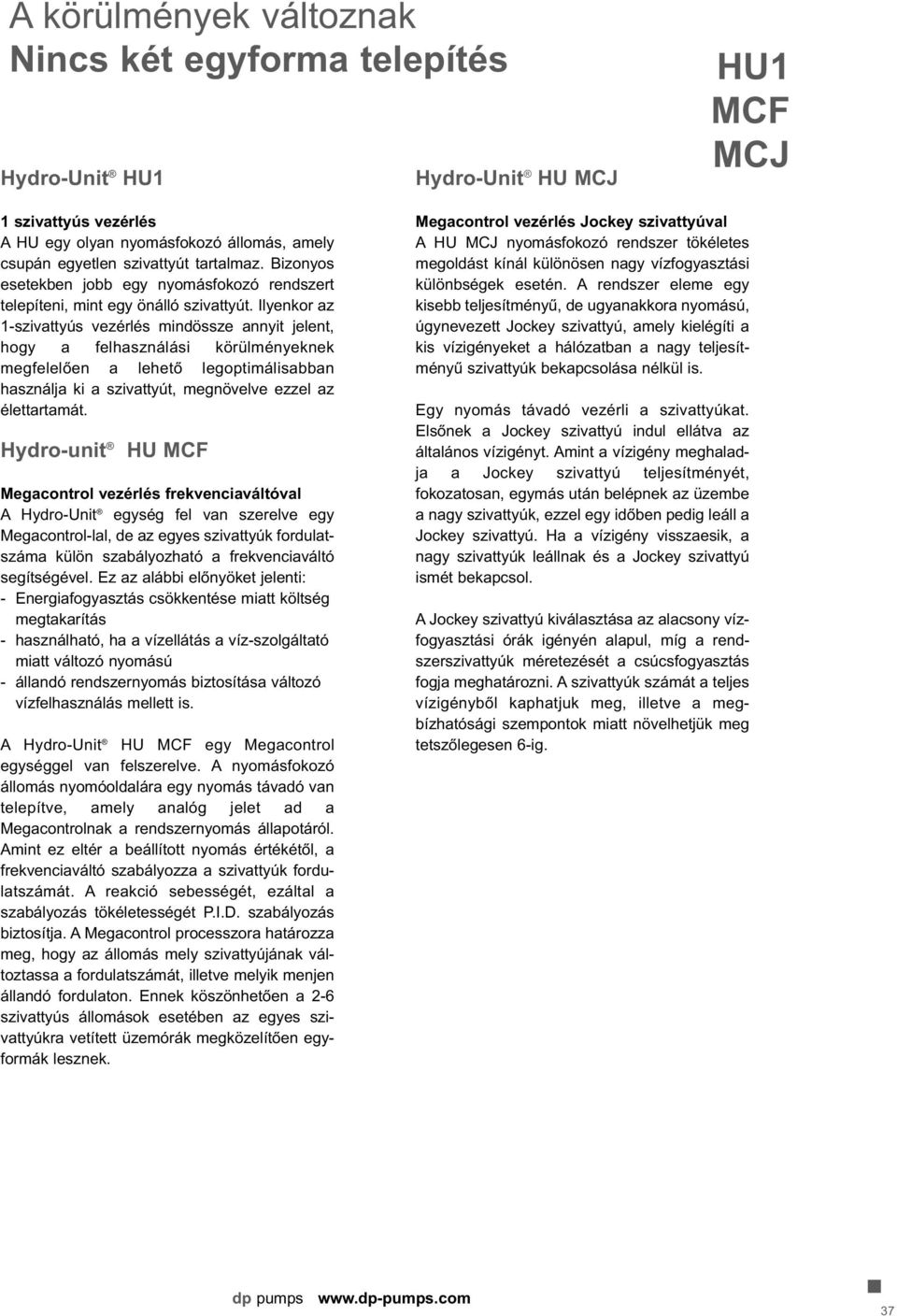

6 A körülmények változnak Nincs két egyforma telepítés Hydro-Unit HU1 Hydro-Unit HU MCJ HU1 MCF MCJ 1 szivattyús vezérlés A HU egy olyan nyomásfokozó állomás, amely csupán egyetlen szivattyút tartalmaz. Bizonyos esetekben jobb egy nyomásfokozó rendszert telepíteni, mint egy önálló szivattyút. Ilyenkor az 1-szivattyús vezérlés mindössze annyit jelent, hogy a felhasználási körülményeknek megfelelõen a lehetõ legoptimálisabban használja ki a szivattyút, megnövelve ezzel az élettartamát. Hydro-unit HU MCF Megacontrol vezérlés frekvenciaváltóval A Hydro-Unit egység fel van szerelve egy Megacontrol-lal, de az egyes szivattyúk fordulatszáma külön szabályozható a frekvenciaváltó segítségével. Ez az alábbi elõnyöket jelenti: - Energiafogyasztás csökkentése miatt költség megtakarítás - használható, ha a vízellátás a víz-szolgáltató miatt változó nyomású - állandó rendszernyomás biztosítása változó vízfelhasználás mellett is. A Hydro-Unit HU MCF egy Megacontrol egységgel van felszerelve. A nyomásfokozó állomás nyomóoldalára egy nyomás távadó van telepítve, amely analóg jelet ad a Megacontrolnak a rendszernyomás állapotáról. Amint ez eltér a beállított nyomás értékétõl, a frekvenciaváltó szabályozza a szivattyúk fordulatszámát. A reakció sebességét, ezáltal a szabályozás tökéletességét P.I.D. szabályozás biztosítja. A Megacontrol processzora határozza meg, hogy az állomás mely szivattyújának változtassa a fordulatszámát, illetve melyik menjen állandó fordulaton. Ennek köszönhetõen a 2-6 szivattyús állomások esetében az egyes szivattyúkra vetített üzemórák megközelítõen egyformák lesznek. Megacontrol vezérlés Jockey szivattyúval A HU MCJ nyomásfokozó rendszer tökéletes megoldást kínál különösen nagy vízfogyasztási különbségek esetén. A rendszer eleme egy kisebb teljesítményû, de ugyanakkora nyomású, úgynevezett Jockey szivattyú, amely kielégíti a kis vízigényeket a hálózatban a nagy teljesítményû szivattyúk bekapcsolása nélkül is. Egy nyomás távadó vezérli a szivattyúkat. Elsõnek a Jockey szivattyú indul ellátva az általános vízigényt. Amint a vízigény meghaladja a Jockey szivattyú teljesítményét, fokozatosan, egymás után belépnek az üzembe a nagy szivattyúk, ezzel egy idõben pedig leáll a Jockey szivattyú. Ha a vízigény visszaesik, a nagy szivattyúk leállnak és a Jockey szivattyú ismét bekapcsol. A Jockey szivattyú kiválasztása az alacsony vízfogyasztási órák igényén alapul, míg a rendszerszivattyúk méretezését a csúcsfogyasztás fogja meghatározni. A szivattyúk számát a teljes vízigénybõl kaphatjuk meg, illetve a megbízhatósági szempontok miatt növelhetjük meg tetszõlegesen 6-ig. dp pumps 37

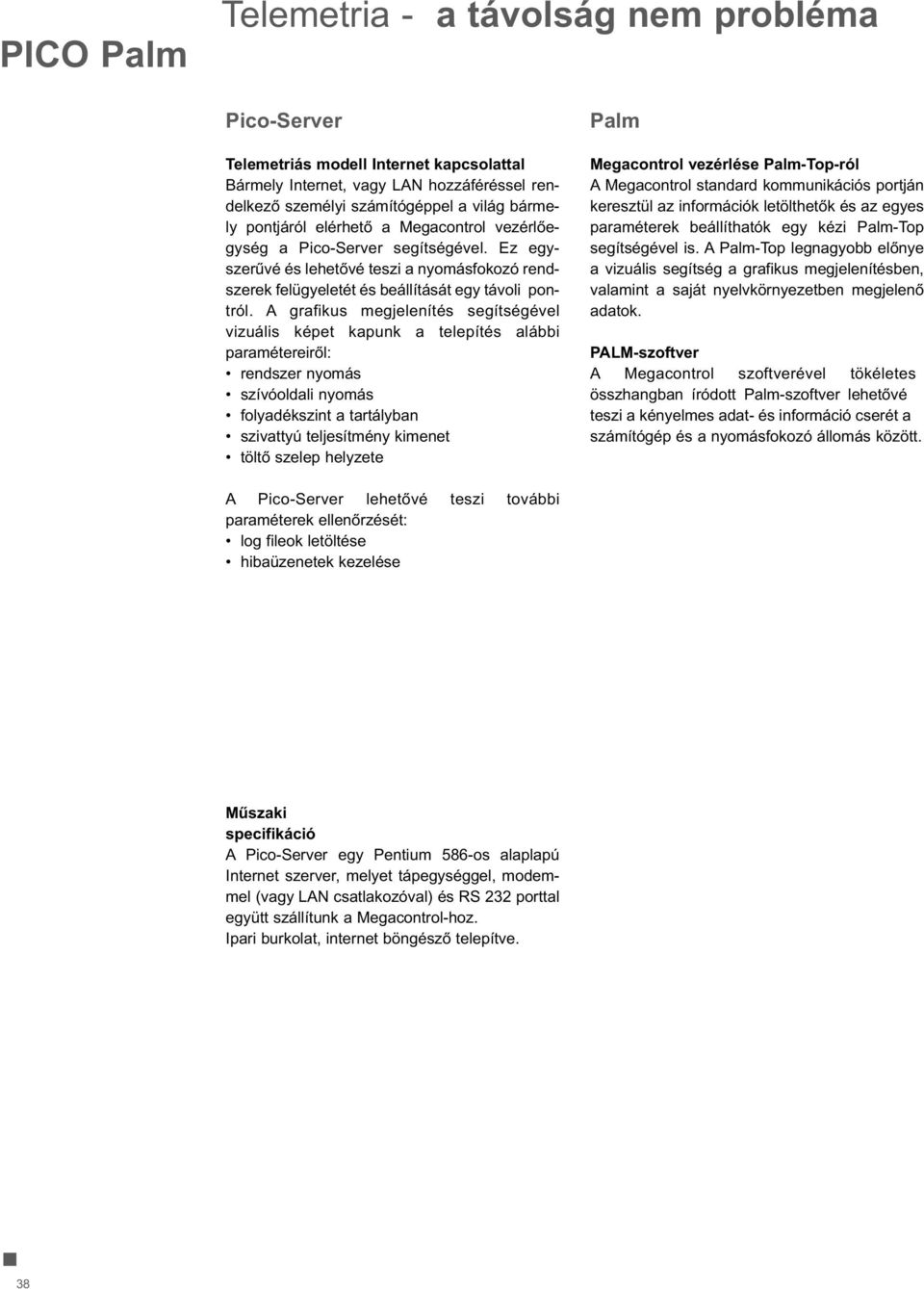

7 PICO Palm Telemetria - a távolság nem probléma Pico-Server Telemetriás modell Internet kapcsolattal Bármely Internet, vagy LAN hozzáféréssel rendelkezõ személyi számítógéppel a világ bármely pontjáról elérhetõ a Megacontrol vezérlõegység a Pico-Server segítségével. Ez egyszerûvé és lehetõvé teszi a nyomásfokozó rendszerek felügyeletét és beállítását egy távoli pontról. A grafikus megjelenítés segítségével vizuális képet kapunk a telepítés alábbi paramétereirõl: rendszer nyomás szívóoldali nyomás folyadékszint a tartályban szivattyú teljesítmény kimenet töltõ szelep helyzete Palm Megacontrol vezérlése Palm-Top-ról A Megacontrol standard kommunikációs portján keresztül az információk letölthetõk és az egyes paraméterek beállíthatók egy kézi Palm-Top segítségével is. A Palm-Top legnagyobb elõnye a vizuális segítség a grafikus megjelenítésben, valamint a saját nyelvkörnyezetben megjelenõ adatok. PALM-szoftver A Megacontrol szoftverével tökéletes összhangban íródott Palm-szoftver lehetõvé teszi a kényelmes adat- és információ cserét a számítógép és a nyomásfokozó állomás között. A Pico-Server lehetõvé teszi további paraméterek ellenõrzését: log fileok letöltése hibaüzenetek kezelése Mûszaki specifikáció A Pico-Server egy Pentium 586-os alaplapú Internet szerver, melyet tápegységgel, modemmel (vagy LAN csatlakozóval) és RS 232 porttal együtt szállítunk a Megacontrol-hoz. Ipari burkolat, internet böngészõ telepítve. 38

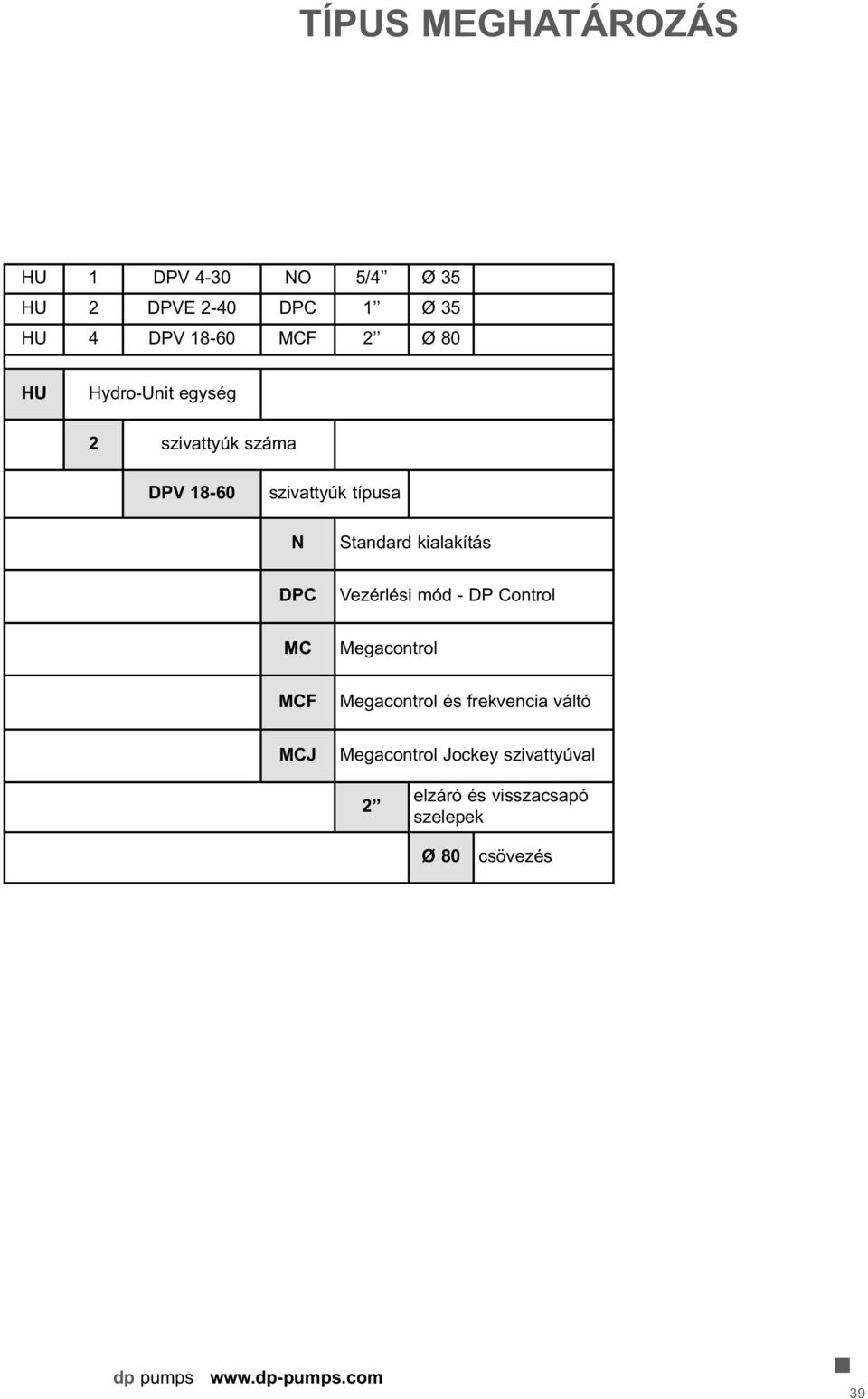

8 TÍPUS MEGHATÁROZÁS HU 1 DPV 4-30 NO 5/4 Ø 35 HU 2 DPVE 2-40 DPC 1 Ø 35 HU 4 DPV MCF 2 Ø 80 HU Hydro-Unit egység 2 szivattyúk száma DPV szivattyúk típusa N Standard kialakítás DPC Vezérlési mód - DP Control MC Megacontrol MCF Megacontrol és frekvencia váltó MCJ Megacontrol Jockey szivattyúval 2 elzáró és visszacsapó szelepek Ø 80 csövezés dp pumps 39

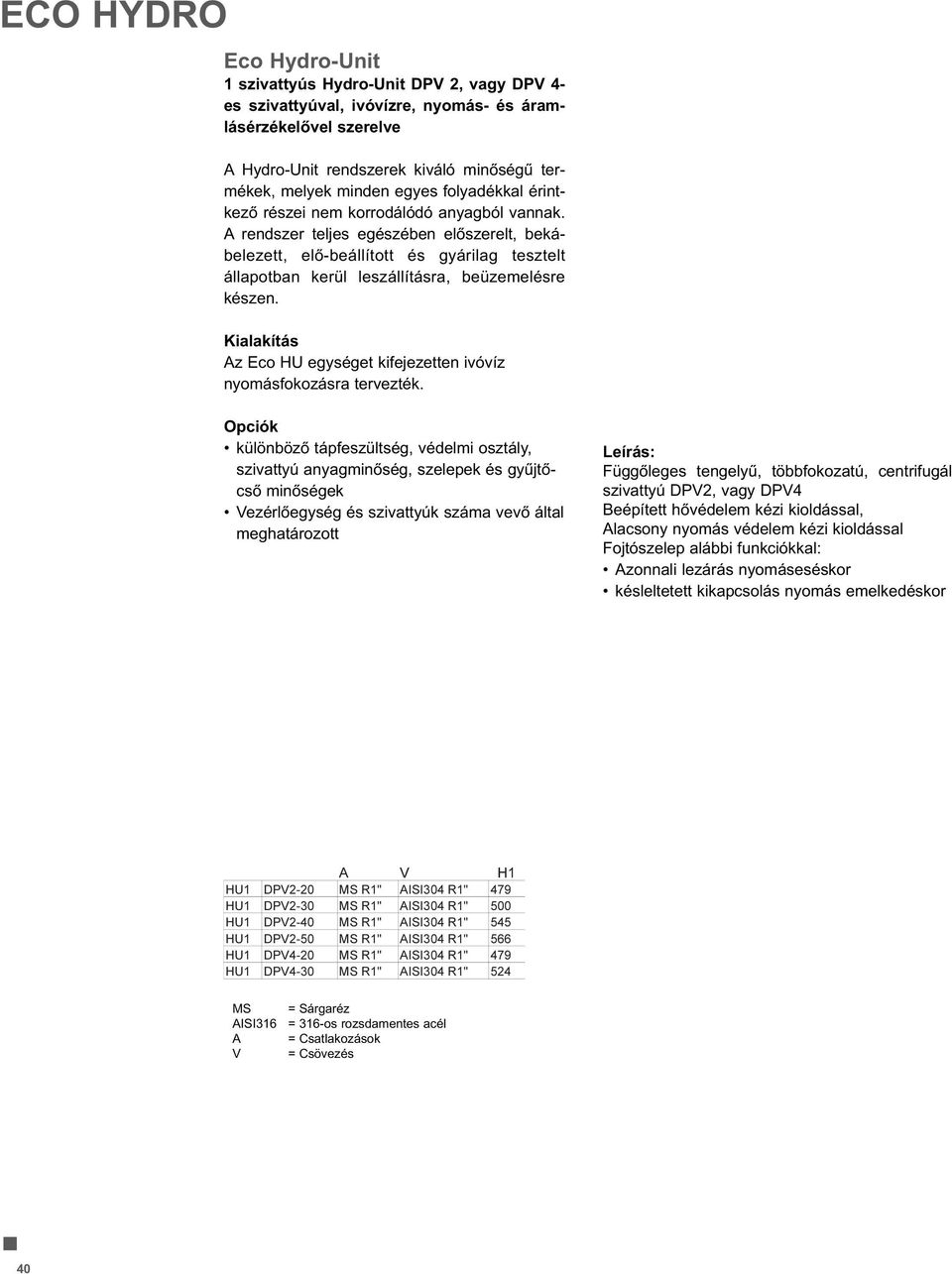

9 ECO HYDRO Eco Hydro-Unit 1 szivattyús Hydro-Unit DPV 2, vagy DPV 4- es szivattyúval, ivóvízre, nyomás- és áramlásérzékelõvel szerelve A Hydro-Unit rendszerek kiváló minõségû termékek, melyek minden egyes folyadékkal érintkezõ részei nem korrodálódó anyagból vannak. A rendszer teljes egészében elõszerelt, bekábelezett, elõ-beállított és gyárilag tesztelt állapotban kerül leszállításra, beüzemelésre készen. Kialakítás Az Eco HU egységet kifejezetten ivóvíz nyomásfokozásra tervezték. Opciók különbözõ tápfeszültség, védelmi osztály, szivattyú anyagminõség, szelepek és gyûjtõcsõ minõségek Vezérlõegység és szivattyúk száma vevõ által meghatározott Leírás: Függõleges tengelyû, többfokozatú, centrifugál szivattyú DPV2, vagy DPV4 Beépített hõvédelem kézi kioldással, Alacsony nyomás védelem kézi kioldással Fojtószelep alábbi funkciókkal: Azonnali lezárás nyomáseséskor késleltetett kikapcsolás nyomás emelkedéskor HU1 HU1 HU1 HU1 HU1 HU1 A V H1 DPV2-20 MS R1" AISI304 R1" 479 DPV2-30 MS R1" AISI304 R1" 500 DPV2-40 MS R1" AISI304 R1" 545 DPV2-50 MS R1" AISI304 R1" 566 DPV4-20 MS R1" AISI304 R1" 479 DPV4-30 MS R1" AISI304 R1" 524 MS = Sárgaréz AISI316 = 316-os rozsdamentes acél A = Csatlakozások V = Csövezés 40

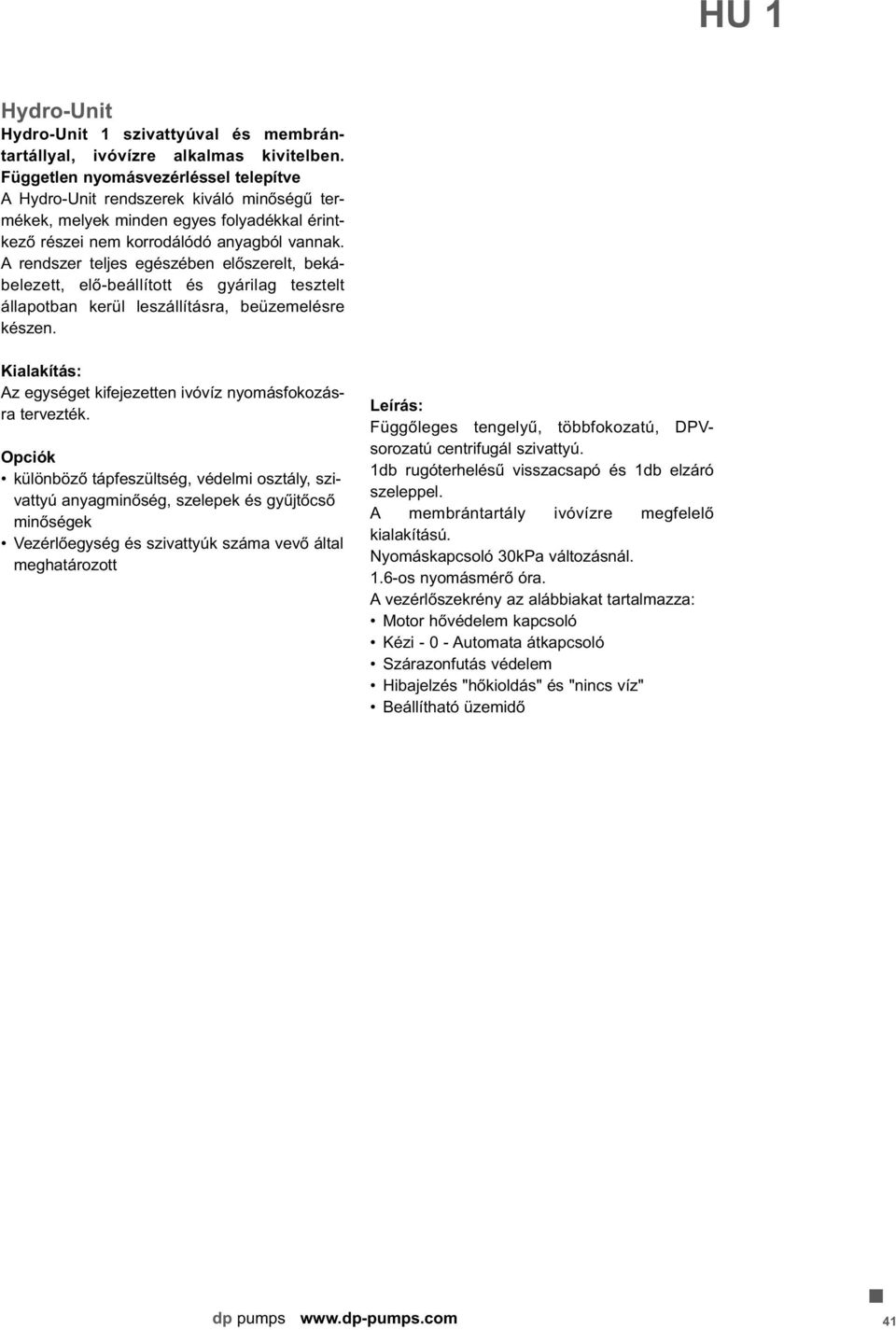

10 HU 1 Hydro-Unit Hydro-Unit 1 szivattyúval és membrántartállyal, ivóvízre alkalmas kivitelben. Független nyomásvezérléssel telepítve A Hydro-Unit rendszerek kiváló minõségû termékek, melyek minden egyes folyadékkal érintkezõ részei nem korrodálódó anyagból vannak. A rendszer teljes egészében elõszerelt, bekábelezett, elõ-beállított és gyárilag tesztelt állapotban kerül leszállításra, beüzemelésre készen. Kialakítás: Az egységet kifejezetten ivóvíz nyomásfokozásra tervezték. Opciók különbözõ tápfeszültség, védelmi osztály, szivattyú anyagminõség, szelepek és gyûjtõcsõ minõségek Vezérlõegység és szivattyúk száma vevõ által meghatározott Leírás: Függõleges tengelyû, többfokozatú, DPVsorozatú centrifugál szivattyú. 1db rugóterhelésû visszacsapó és 1db elzáró szeleppel. A membrántartály ivóvízre megfelelõ kialakítású. Nyomáskapcsoló 30kPa változásnál. 1.6-os nyomásmérõ óra. A vezérlõszekrény az alábbiakat tartalmazza: Motor hõvédelem kapcsoló Kézi Automata átkapcsoló Szárazonfutás védelem Hibajelzés "hõkioldás" és "nincs víz" Beállítható üzemidõ dp pumps 41

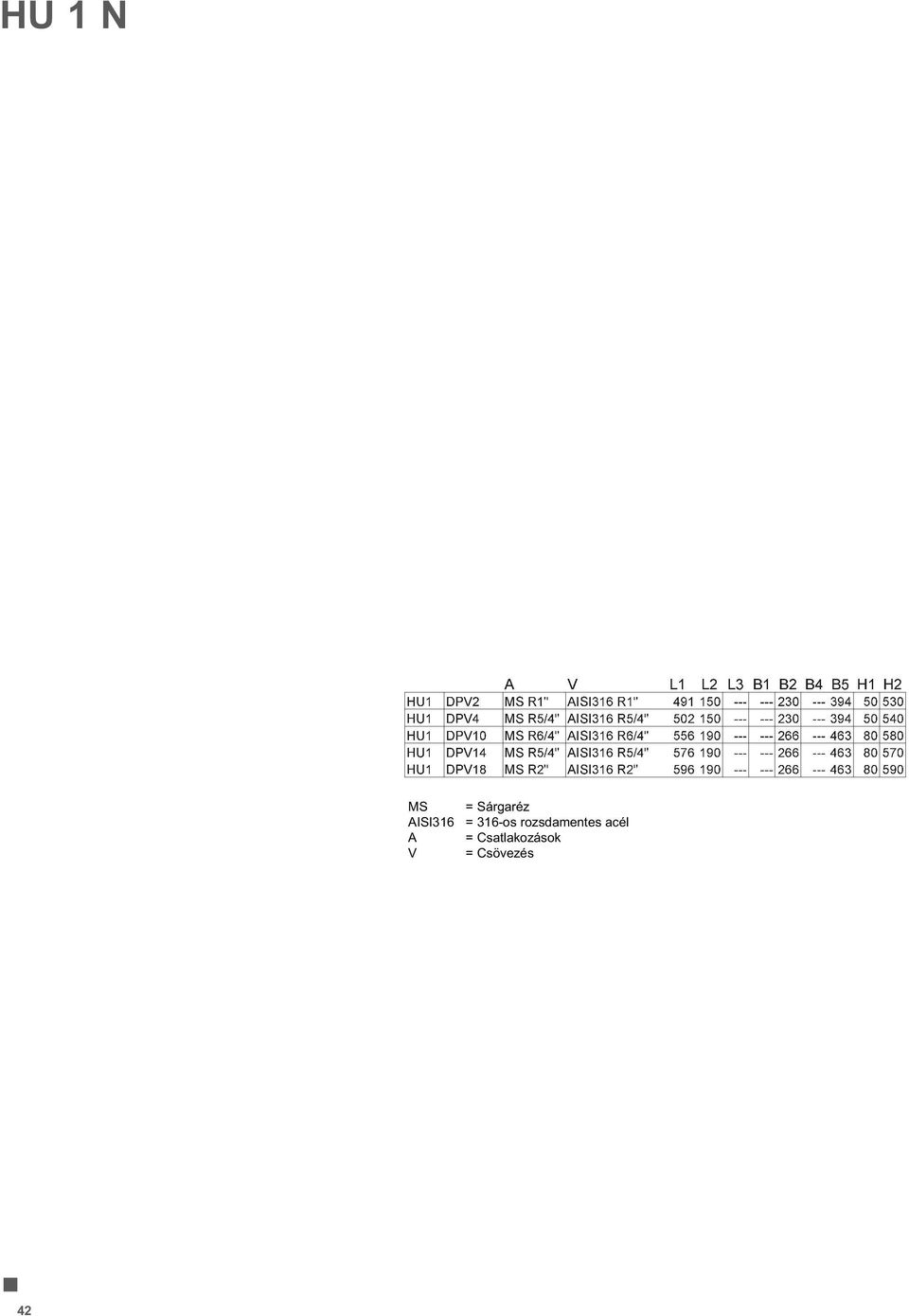

11 HU 1 N MS = Sárgaréz AISI316 = 316-os rozsdamentes acél A = Csatlakozások V = Csövezés 42

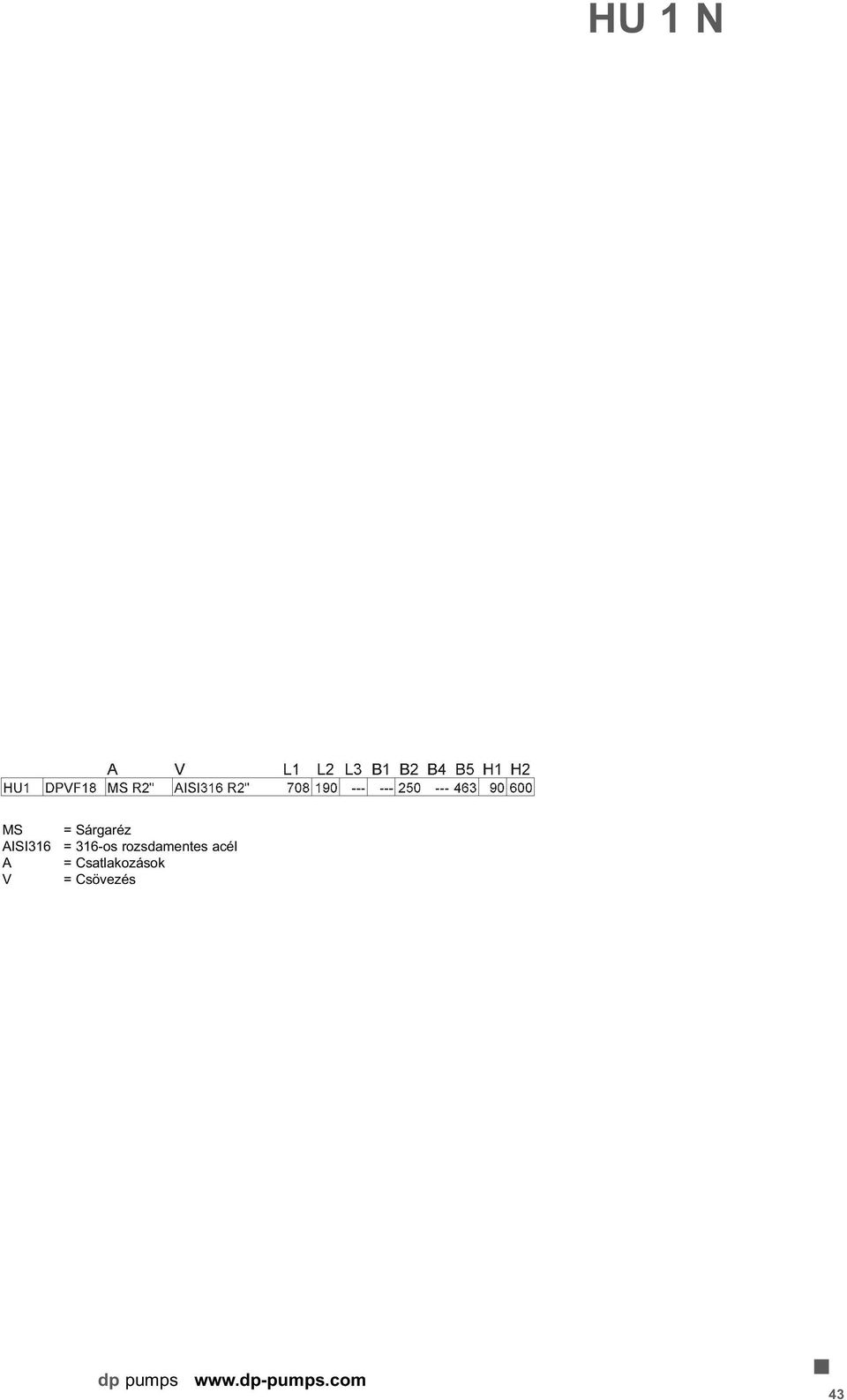

12 HU 1 N MS = Sárgaréz AISI316 = 316-os rozsdamentes acél A = Csatlakozások V = Csövezés dp pumps 43

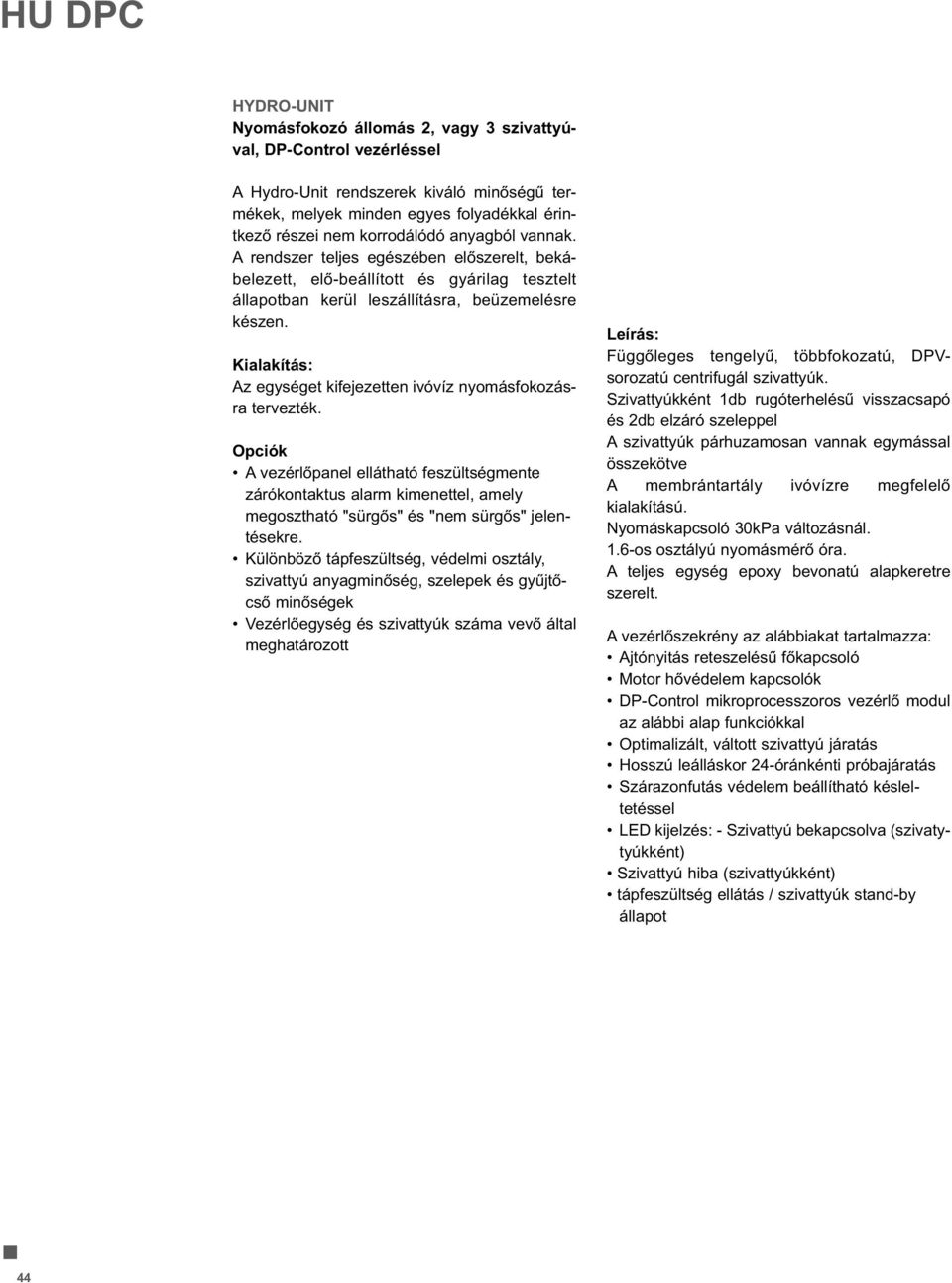

13 HU DPC HYDRO-UNIT Nyomásfokozó állomás 2, vagy 3 szivattyúval, DP-Control vezérléssel A Hydro-Unit rendszerek kiváló minõségû termékek, melyek minden egyes folyadékkal érintkezõ részei nem korrodálódó anyagból vannak. A rendszer teljes egészében elõszerelt, bekábelezett, elõ-beállított és gyárilag tesztelt állapotban kerül leszállításra, beüzemelésre készen. Kialakítás: Az egységet kifejezetten ivóvíz nyomásfokozásra tervezték. Opciók A vezérlõpanel ellátható feszültségmente zárókontaktus alarm kimenettel, amely megosztható "sürgõs" és "nem sürgõs" jelentésekre. Különbözõ tápfeszültség, védelmi osztály, szivattyú anyagminõség, szelepek és gyûjtõcsõ minõségek Vezérlõegység és szivattyúk száma vevõ által meghatározott Leírás: Függõleges tengelyû, többfokozatú, DPVsorozatú centrifugál szivattyúk. Szivattyúkként 1db rugóterhelésû visszacsapó és 2db elzáró szeleppel A szivattyúk párhuzamosan vannak egymással összekötve A membrántartály ivóvízre megfelelõ kialakítású. Nyomáskapcsoló 30kPa változásnál. 1.6-os osztályú nyomásmérõ óra. A teljes egység epoxy bevonatú alapkeretre szerelt. A vezérlõszekrény az alábbiakat tartalmazza: Ajtónyitás reteszelésû fõkapcsoló Motor hõvédelem kapcsolók DP-Control mikroprocesszoros vezérlõ modul az alábbi alap funkciókkal Optimalizált, váltott szivattyú járatás Hosszú leálláskor 24-óránkénti próbajáratás Szárazonfutás védelem beállítható késleltetéssel LED kijelzés: - Szivattyú bekapcsolva (szivatytyúkként) Szivattyú hiba (szivattyúkként) tápfeszültség ellátás / szivattyúk stand-by állapot 44

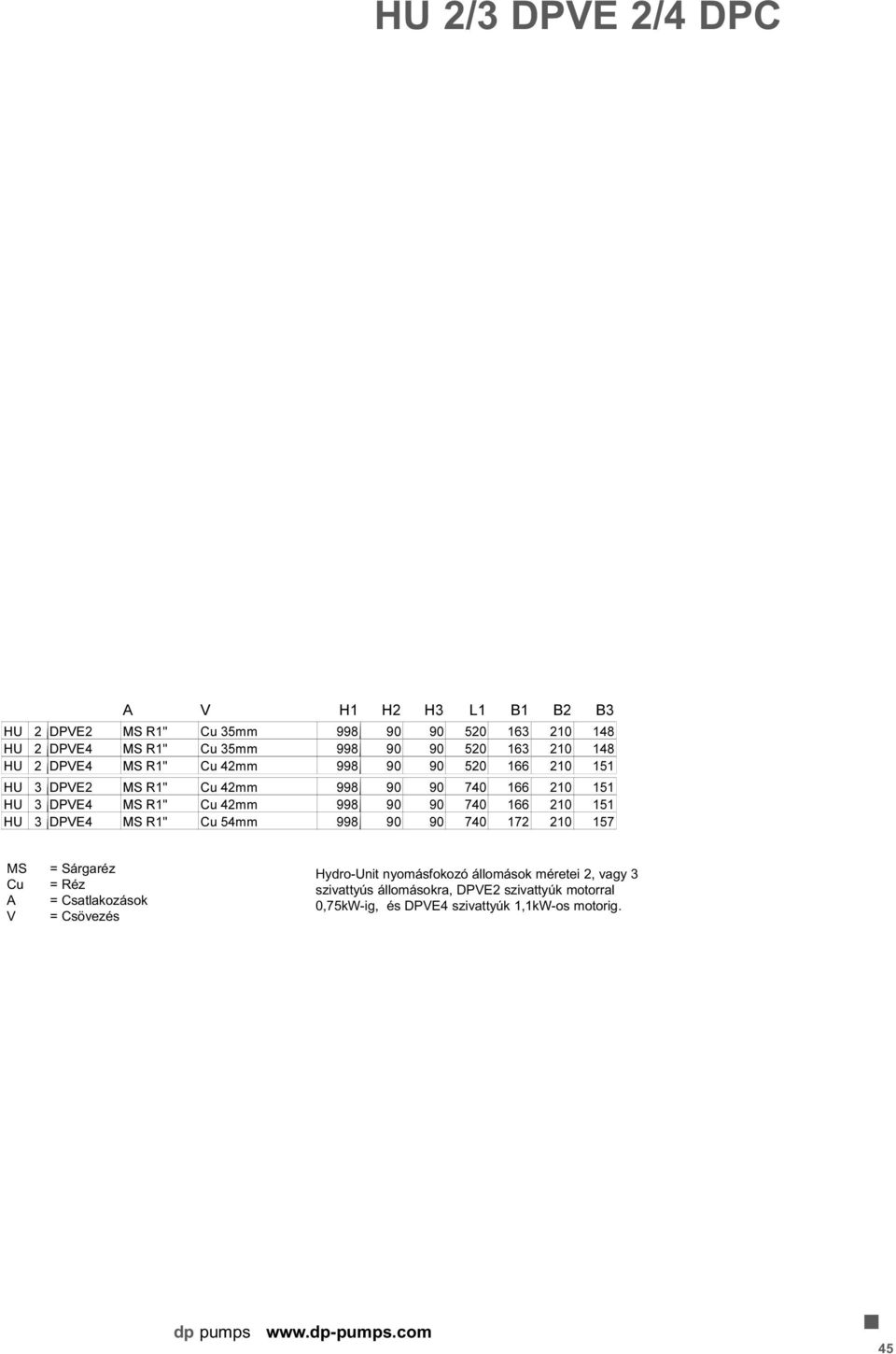

14 HU 2/3 DPVE 2/4 DPC A V H1 H2 H3 L1 B1 B2 B3 HU 2 DPVE2 MS R1" Cu 35mm HU 2 DPVE4 MS R1" Cu 35mm HU 2 DPVE4 MS R1" Cu 42mm HU 3 DPVE2 MS R1" Cu 42mm HU 3 DPVE4 MS R1" Cu 42mm HU 3 DPVE4 MS R1" Cu 54mm MS Cu A V = Sárgaréz = Réz = Csatlakozások = Csövezés Hydro-Unit nyomásfokozó állomások méretei 2, vagy 3 szivattyús állomásokra, DPVE2 szivattyúk motorral 0,75kW-ig, és DPVE4 szivattyúk 1,1kW-os motorig. dp pumps 45

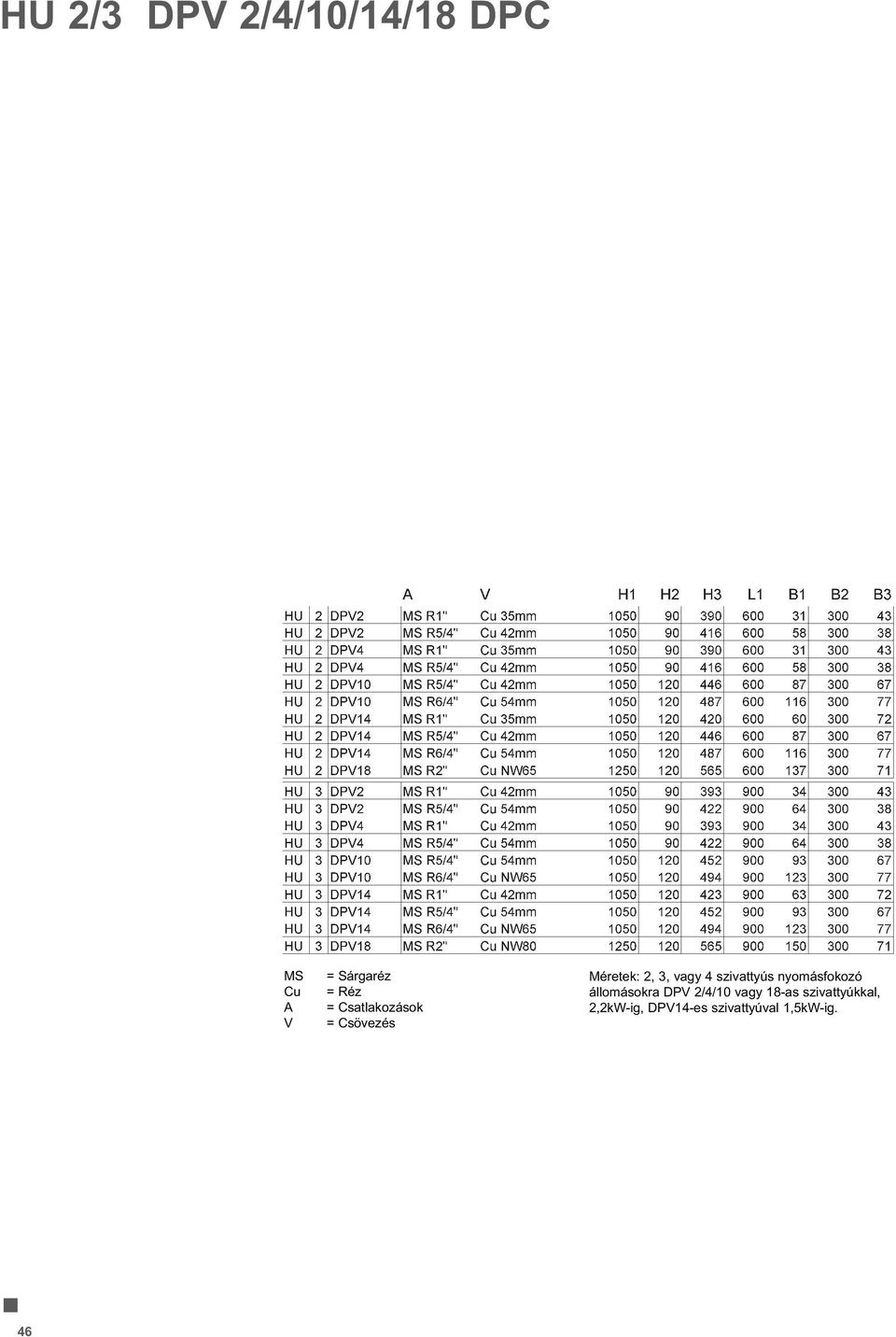

15 HU 2/3 DPV 2/4/10/14/18 DPC MS Cu A V = Sárgaréz = Réz = Csatlakozások = Csövezés Méretek: 2, 3, vagy 4 szivattyús nyomásfokozó állomásokra DPV 2/4/10 vagy 18-as szivattyúkkal, 2,2kW-ig, DPV14-es szivattyúval 1,5kW-ig. 46

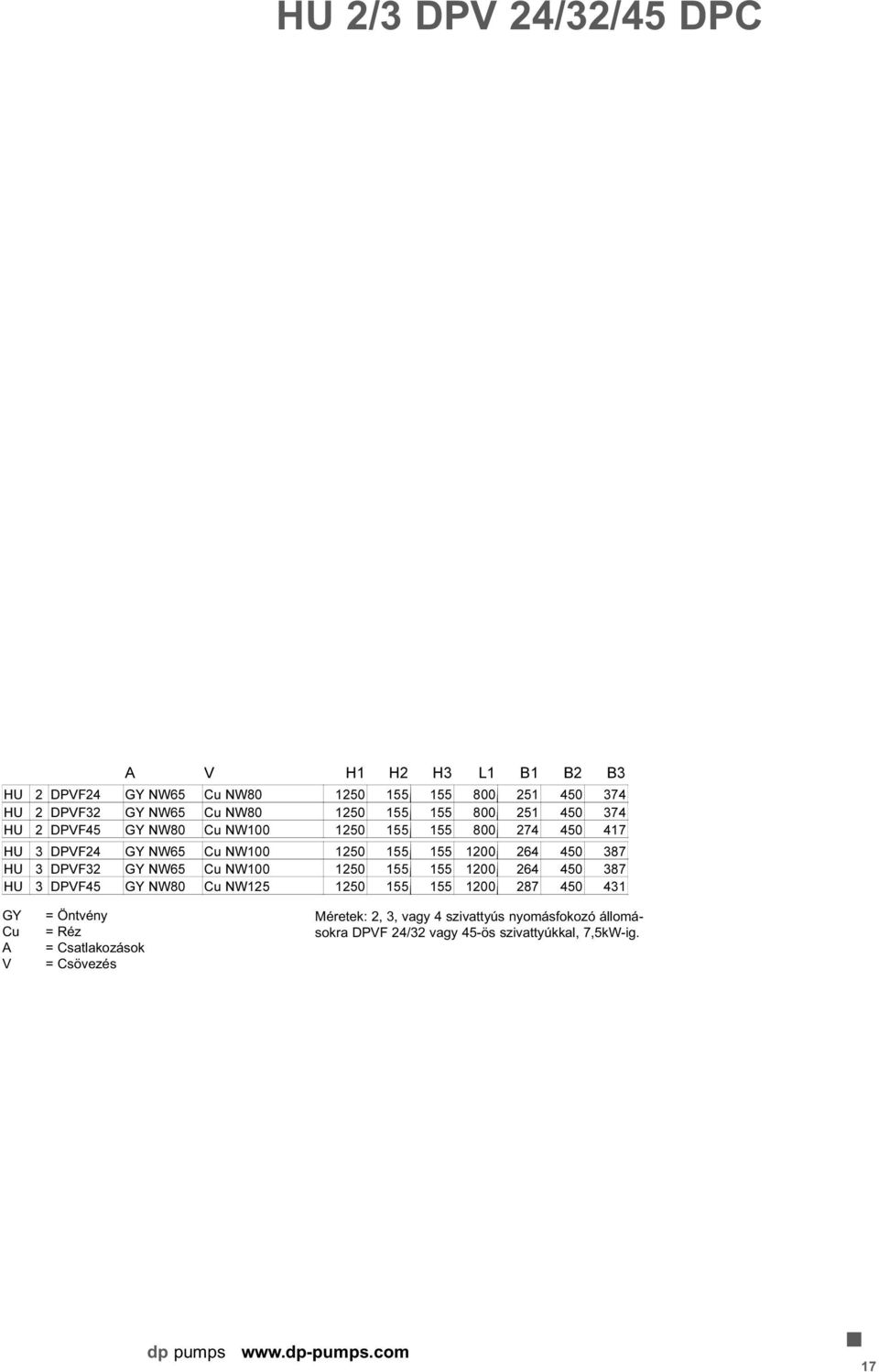

16 HU 2/3 DPV 24/32/45 DPC A V H1 H2 H3 L1 B1 B2 B3 HU 2 DPVF24 GY NW65 Cu NW HU 2 DPVF32 GY NW65 Cu NW HU 2 DPVF45 GY NW80 Cu NW HU 3 DPVF24 GY NW65 Cu NW HU 3 DPVF32 GY NW65 Cu NW HU 3 DPVF45 GY NW80 Cu NW GY Cu A V = Öntvény = Réz = Csatlakozások = Csövezés Méretek: 2, 3, vagy 4 szivattyús nyomásfokozó állomásokra DPVF 24/32 vagy 45-ös szivattyúkkal, 7,5kW-ig. dp pumps 17

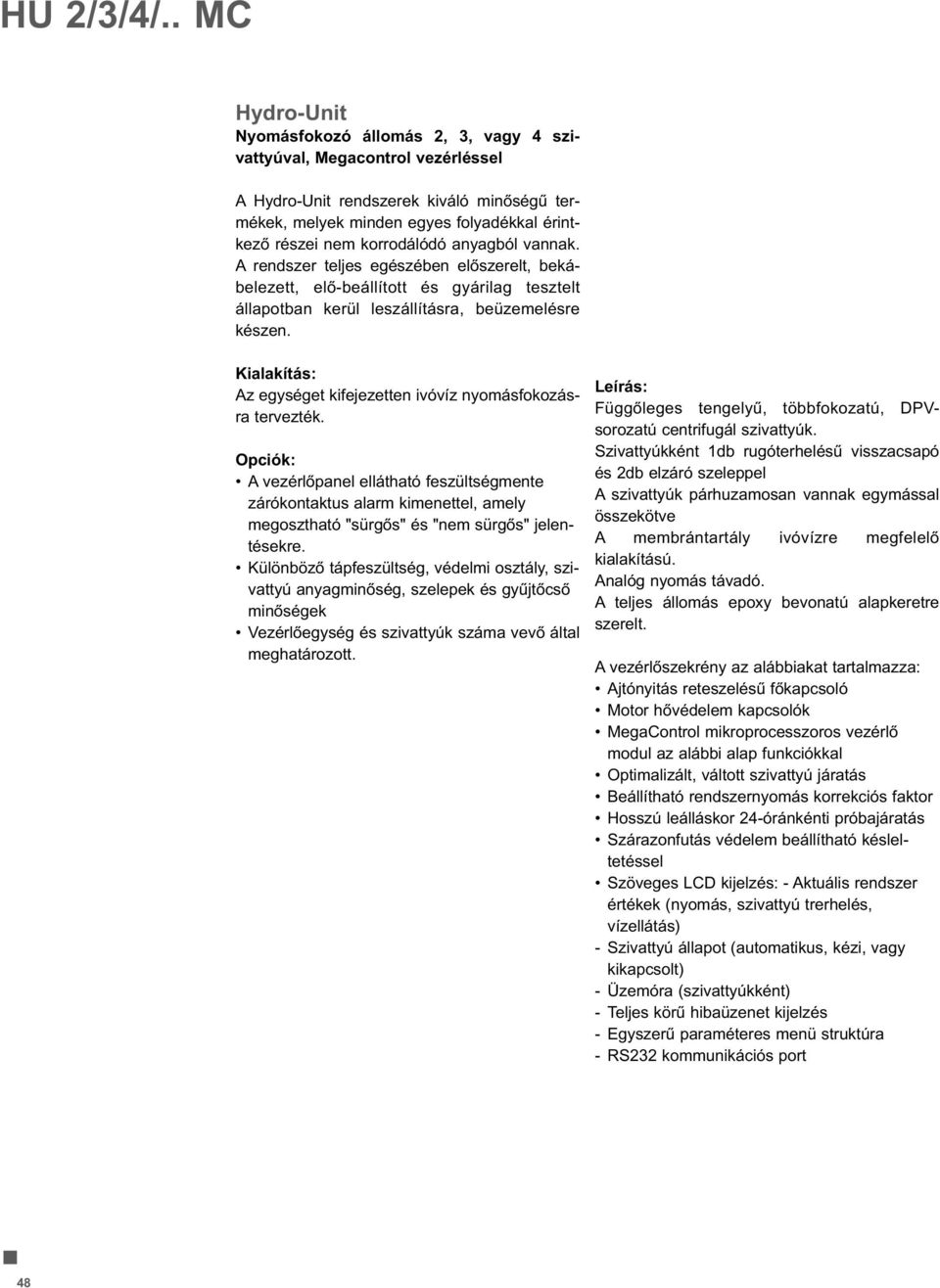

17 HU 2/3/4/.. MC Hydro-Unit Nyomásfokozó állomás 2, 3, vagy 4 szivattyúval, Megacontrol vezérléssel A Hydro-Unit rendszerek kiváló minõségû termékek, melyek minden egyes folyadékkal érintkezõ részei nem korrodálódó anyagból vannak. A rendszer teljes egészében elõszerelt, bekábelezett, elõ-beállított és gyárilag tesztelt állapotban kerül leszállításra, beüzemelésre készen. Kialakítás: Az egységet kifejezetten ivóvíz nyomásfokozásra tervezték. Opciók: A vezérlõpanel ellátható feszültségmente zárókontaktus alarm kimenettel, amely megosztható "sürgõs" és "nem sürgõs" jelentésekre. Különbözõ tápfeszültség, védelmi osztály, szivattyú anyagminõség, szelepek és gyûjtõcsõ minõségek Vezérlõegység és szivattyúk száma vevõ által meghatározott. Leírás: Függõleges tengelyû, többfokozatú, DPVsorozatú centrifugál szivattyúk. Szivattyúkként 1db rugóterhelésû visszacsapó és 2db elzáró szeleppel A szivattyúk párhuzamosan vannak egymással összekötve A membrántartály ivóvízre megfelelõ kialakítású. Analóg nyomás távadó. A teljes állomás epoxy bevonatú alapkeretre szerelt. A vezérlõszekrény az alábbiakat tartalmazza: Ajtónyitás reteszelésû fõkapcsoló Motor hõvédelem kapcsolók MegaControl mikroprocesszoros vezérlõ modul az alábbi alap funkciókkal Optimalizált, váltott szivattyú járatás Beállítható rendszernyomás korrekciós faktor Hosszú leálláskor 24-óránkénti próbajáratás Szárazonfutás védelem beállítható késleltetéssel Szöveges LCD kijelzés: - Aktuális rendszer értékek (nyomás, szivattyú trerhelés, vízellátás) - Szivattyú állapot (automatikus, kézi, vagy kikapcsolt) - Üzemóra (szivattyúkként) - Teljes körû hibaüzenet kijelzés - Egyszerû paraméteres menü struktúra - RS232 kommunikációs port 48

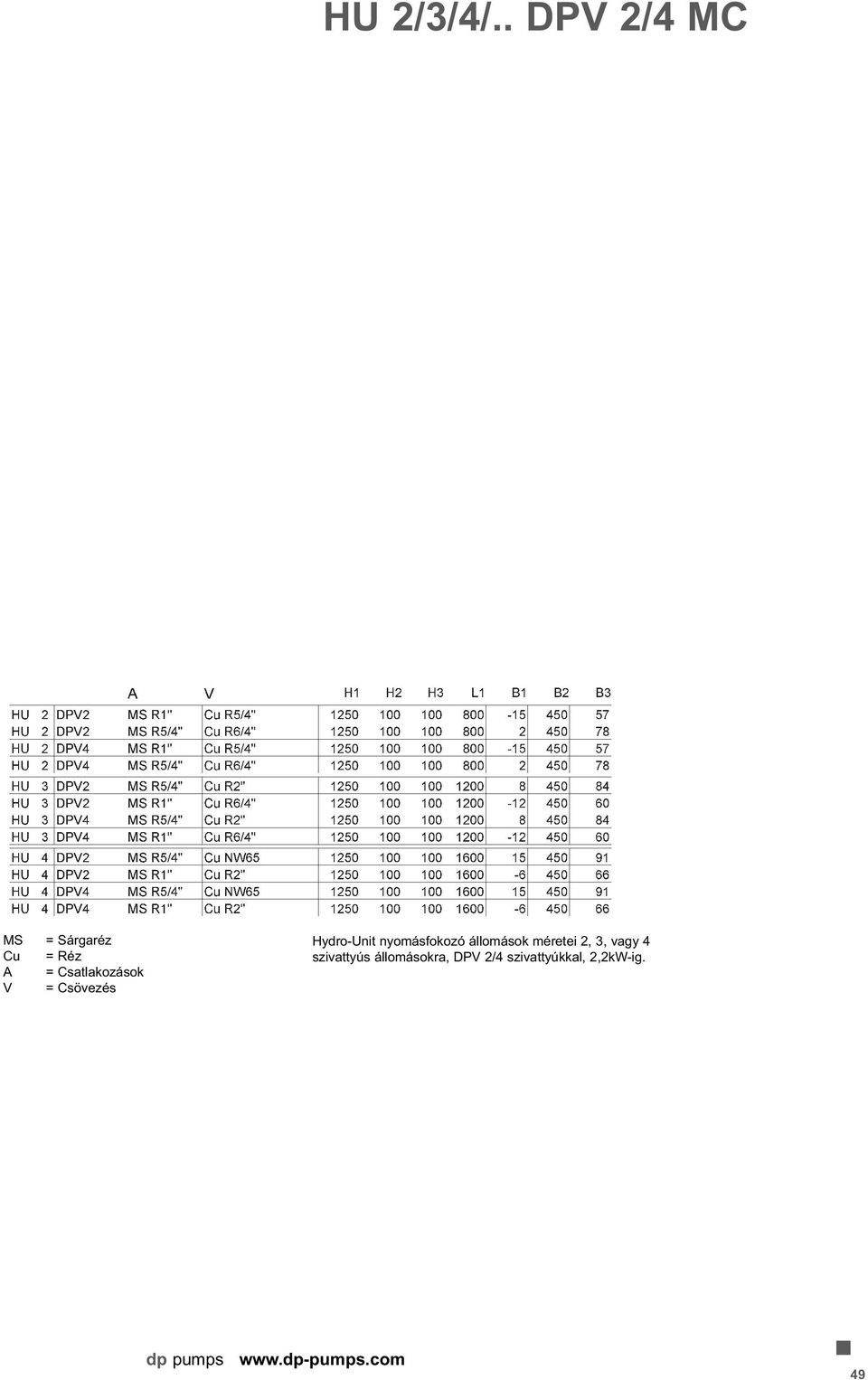

18 HU 2/3/4/.. DPV 2/4 MC MS Cu A V = Sárgaréz = Réz = Csatlakozások = Csövezés Hydro-Unit nyomásfokozó állomások méretei 2, 3, vagy 4 szivattyús állomásokra, DPV 2/4 szivattyúkkal, 2,2kW-ig. dp pumps 49

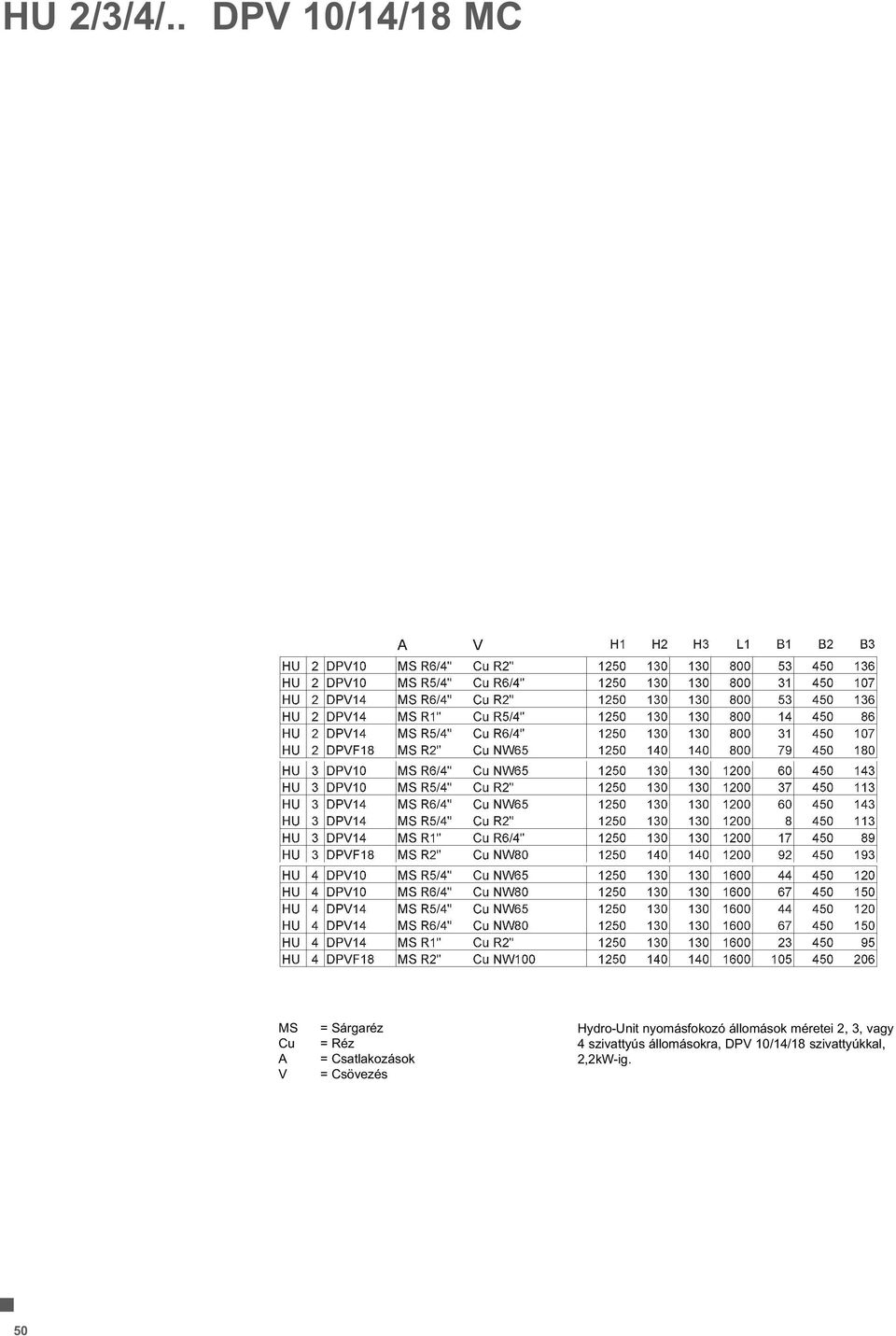

19 HU 2/3/4/.. DPV 10/14/18 MC MS Cu A V = Sárgaréz = Réz = Csatlakozások = Csövezés Hydro-Unit nyomásfokozó állomások méretei 2, 3, vagy 4 szivattyús állomásokra, DPV 10/14/18 szivattyúkkal, 2,2kW-ig. 50

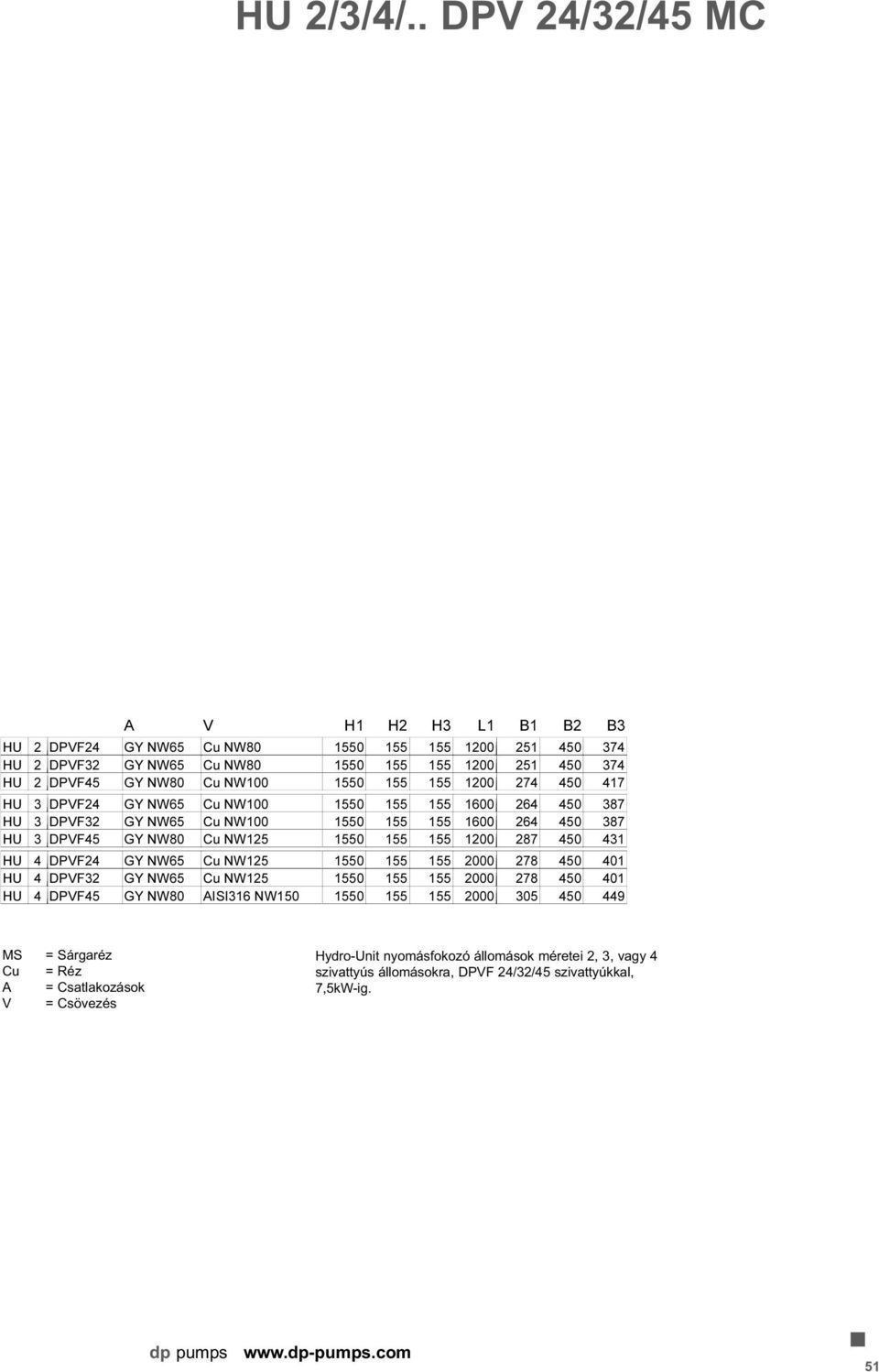

20 HU 2/3/4/.. DPV 24/32/45 MC A V H1 H2 H3 L1 B1 B2 B3 HU 2 DPVF24 GY NW65 Cu NW HU 2 DPVF32 GY NW65 Cu NW HU 2 DPVF45 GY NW80 Cu NW HU 3 DPVF24 GY NW65 Cu NW HU 3 DPVF32 GY NW65 Cu NW HU 3 DPVF45 GY NW80 Cu NW HU 4 DPVF24 GY NW65 Cu NW HU 4 DPVF32 GY NW65 Cu NW HU 4 DPVF45 GY NW80 AISI316 NW MS Cu A V = Sárgaréz = Réz = Csatlakozások = Csövezés Hydro-Unit nyomásfokozó állomások méretei 2, 3, vagy 4 szivattyús állomásokra, DPVF 24/32/45 szivattyúkkal, 7,5kW-ig. dp pumps 51

21 HU 2/3/4/.. MCF Hydro-Unit Nyomásfokozó állomás 2, 3, vagy 4 szivattyúval, Megacontrol vezérléssel és frekvencia inverterrel A Hydro-Unit rendszerek kiváló minõségû termékek, melyek minden egyes folyadékkal érintkezõ részei nem korrodálódó anyagból vannak. A rendszer teljes egészében elõszerelt, bekábelezett, elõ-beállított és gyárilag tesztelt állapotban kerül leszállításra, beüzemelésre készen. Kialakítás: Az egységet kifejezetten ivóvíz nyomásfokozásra tervezték. Opciók: A vezérlõpanel ellátható feszültségmentes zárókontaktus alarm kimenettel, amely megosztható "sürgõs" és "nem sürgõs" jelentésekre. Különbözõ tápfeszültség, védelmi osztály, szivattyú anyagminõség, szelepek és gyûjtõcsõ minõségek Vezérlõegység és szivattyúk száma vevõ által meghatározott Leírás: Függõleges tengelyû, többfokozatú, DPVsorozatú centrifugál szivattyúk. Szivattyúkként 1db rugóterhelésû visszacsapó és 2db elzáró szeleppel A szivattyúk párhuzamosan vannak egymással összekötve A membrántartály ivóvízre megfelelõ kialakítású. Analóg nyomás távadó. A teljes állomás epoxy bevonatú alapkeretre szerelt. A vezérlõszekrény az alábbiakat tartalmazza: Ajtónyitás reteszelésû fõkapcsoló Motor hõvédelem kapcsolók MegaControl mikroprocesszoros vezérlõ modul az alábbi alap funkciókkal Optimalizált, váltott, fordulatszám vezérelt szivattyú járatás Folyamatos P.I.D szabályozott rendszer nyomás tartás. Beállítható rendszernyomás korrekciós faktor Hosszú leálláskor 24-óránkénti próbajáratás Szárazonfutás védelem beállítható késleltetéssel Szöveges LCD kijelzés: - Aktuális rendszer értékek (nyomás, szivattyú trerhelés, vízellátás) Szivattyú állapot (automatikus, kézi, vagy kikapcsolt) Üzemóra (szivattyúkként) Teljes körû hibaüzenet kijelzés Egyszerû paraméteres menü struktúra RS232 kommunikációs port Frekvenciaváltó: Danfoss VLT2800 a rendszerbe épített szivattyúk szabályozásához 52

22 HU 2/3/4/..DPV 2/4 MCF MS Cu A V = Sárgaréz = Réz = Csatlakozások = Csövezés Hydro-Unit nyomásfokozó állomások méretei 2, 3, vagy 4 szivattyús állomásokra, DPV 2/4 szivattyúkkal, 2,2kW-ig. dp pumps 23

23 HU 2/3/4/.. DPV 10/14/18 MCF MS Cu A V = Sárgaréz = Réz = Csatlakozások = Csövezés Hydro-Unit nyomásfokozó állomások méretei 2, 3, vagy 4 szivattyús állomásokra, DPV 10/14/18 szivattyúkkal, 2,2kW-ig. 54

24 HU 2/3/4/.. DPV 24/32/45 MCF A V H1 H2 H3 L1 B1 B2 B3 HU 2 DPVF24 GY NW65 Cu NW HU 2 DPVF32 GY NW65 Cu NW HU 2 DPVF45 GY NW80 Cu NW HU 3 DPVF24 GY NW65 Cu NW HU 3 DPVF32 GY NW65 Cu NW HU 3 DPVF45 GY NW80 Cu NW HU 4 DPVF24 GY NW65 Cu NW HU 4 DPVF32 GY NW65 Cu NW HU 4 DPVF45 GY NW80 AISI316 NW GY Cu AISI316 A V = Öntvény = Réz = 316-os rozsdamentes acél = Csatlakozások = Csövezés Hydro-Unit nyomásfokozó állomások méretei 2, 3, vagy 4 szivattyús állomásokra, DPVF 24/32/45 szivattyúkkal, 7,5kW-ig. dp pumps 55

25 HU 2/3/4/.. MCJ Hydro-Unit Nyomásfokozó állomás Jockey szivattyúval és Megacontrol vezérléssel A Hydro-Unit rendszerek kiváló minõségû termékek, melyek minden egyes folyadékkal érintkezõ részei nem korrodálódó anyagból vannak. A rendszer teljes egészében elõszerelt, bekábelezett, elõ-beállított és gyárilag tesztelt állapotban kerül leszállításra, beüzemelésre készen. Kialakítás: Az egységet megfelel a NEN1006 szabványnak VEWIN.WB 4.3 kiterjesztéssel. Opciók: A vezérlõpanel ellátható feszültségmente zárókontaktus alarm kimenettel, amely megosztható "sürgõs" és "nem sürgõs" jelentésekre. Különbözõ tápfeszültség, védelmi osztály, szivattyú anyagminõség, szelepek és gyûjtõcsõ minõségek Vezérlõegység és szivattyúk száma vevõ által meghatározott. Leírás: Függõleges tengelyû, többfokozatú, DPVsorozatú centrifugál szivattyúk. Szivattyúkként 1db rugóterhelésû visszacsapó és 2db elzáró szeleppel A szivattyúk párhuzamosan vannak egymással összekötve A membrántartály ivóvízre megfelelõ kialakítású. Analóg nyomás távadó a szívó és nyomóoldalon egyaránt A teljes állomás epoxy bevonatú alapkeretre szerelt. A vezérlõszekrény az alábbiakat tartalmazza: Ajtónyitás reteszelésû fõkapcsoló Motor hõvédelem kapcsolók MegaControl mikroprocesszoros vezérlõ modul az alábbi alap funkciókkal Jockey szivattyú vezérlés Optimalizált, váltott szivattyú járatás Beállítható rendszernyomás korrekciós faktor Hosszú leálláskor 24-óránkénti próbajáratás Szárazonfutás védelem beállítható késleltetéssel Szöveges LCD kijelzés: - Aktuális rendszer értékek (nyomás, szivattyú trerhelés, vízellátás) Szivattyú állapot (automatikus, kézi, vagy kikapcsolt) Üzemóra (szivattyúkként) Teljes körû hibaüzenet kijelzés Egyszerû paraméteres menü struktúra RS232 kommunikációs port 56

26 HU 2/3/4/..DPV 10/18 MCJ A A V H1 H2 H3 L1 B1 B2 B3 HU 2 DPV10 MS R6/4" DPV2 MS R1" Cu 54mm HU 2 DPV10 MS R6/4" DPV4 MS R5/4" Cu 54mm HU 2 DPV18 MS R2" DPV2 MS R1" Cu NW HU 2 DPV18 MS R2" DPV4 MS R5/4" Cu NW HU 3 DPV10 MS R6/4" DPV2 MS R1" Cu 54mm HU 3 DPV10 MS R6/4" DPV4 MS R5/4" Cu 54mm HU 3 DPV18 MS R2" DPV2 MS R1" Cu NW HU 3 DPV18 MS R2" DPV4 MS R5/4" Cu NW HU 4 DPV10 MS R6/4" DPV2 MS R1" Cu NW HU 4 DPV10 MS R6/4" DPV4 MS R5/4" Cu NW HU 4 DPV18 MS R2" DPV2 MS R1" Cu NW HU 4 DPV18 MS R2" DPV4 MS R5/4" Cu NW MS Cu A V = Sárgaréz = Réz = Csatlakozások = Csövezés Hydro-Unit nyomásfokozó állomások méretei 2, 3, vagy 4 szivattyús állomásokra, DPV 10/18 szivattyúkkal, 7,5kW-ig. dp pumps 57

27 HU 2/3/4/.. DPV 24/32/45 MCJ A A V H1 H2 H3 L1 B1 B2 B3 HU 2 DPVF24 GY NW65 DPV14 MS R5/4" Cu NW HU 2 DPVF32 GY NW65 DPV10 MS R6/4" Cu NW HU 2 DPVF32 GY NW65 DPV18 MS R2" Cu NW HU 2 DPVF45 GY NW80 DPV10 MS R6/4" Cu NW HU 2 DPVF45 GY NW80 DPV18 MS R2" Cu NW HU 3 DPVF24 GY NW65 DPV14 MS R5/4" Cu NW HU 3 DPVF32 GY NW65 DPV10 MS R6/4" Cu NW HU 3 DPVF32 GY NW65 DPV18 MS R2" Cu NW HU 3 DPVF45 GY NW80 DPV10 MS R6/4" Cu NW HU 3 DPVF45 GY NW80 DPV18 MS R2" Cu NW HU 4 DPVF24 GY NW65 DPV14 MS R5/4" Cu NW HU 4 DPVF32 GY NW65 DPV10 MS R6/4" Cu NW HU 4 DPVF32 GY NW65 DPV18 MS R2" Cu NW HU 4 DPVF45 GY NW80 DPV10 MS R6/4" Cu NW HU 4 DPVF45 GY NW80 DPV18 MS R2" Cu NW GY = Öntvény MS = Sárgaréz Cu = Réz A = Csatlakozások V = Csövezés Hydro-Unit nyomásfokozó állomások méretei 2, 3, vagy 4 szivattyús állomásokra, DPVF 24/32/45 szivattyúkkal, 7,5kW-ig. 58

28 HU + PLUS + Hydro-Unit+plus+ Az optimális energia megtakarításhoz Kialakítás: A tartályok speciálisan ivóvíz rendszerekre tervezettek. Nem oldódik ki belõlük semmiféle íz, szín, vagy szag a vízbe. A kapcsolási nyomások különbsége garantálja az állandó friss vizet a tartályokban és lehetõvé teszi a tartályok teljes ürítését és töltését. Leírás: A leginkább energia hatékony rendszer, ami a nyomásfokozó piacon jelenleg található. Dupla membrántartállyal szerelt állomás. A szivattyúk mindig maximális hatásfokkal üzemelnek. Különbözõ mérésekkel igazolva 30-40%-os energia megtakarítás. Kérésére elküldjük Önnek ezeket a mérési eredményeket. A névleges nyomás állandó és független a csõvezeték méreteinek változásától. Csúcsfogyasztási idõkben a többi szivattyú bekapcsolása A +Plus+ rendszer kompletten szerelve visszacsapó szelepekkel, csatlakozókkal és leeresztõ csapokkal kerül forgalomba. Minden meglévõ és telepített nyomásfokozó állomás kiegészíthetõ +Plus+ rendszerrel. A +Plus+ rendszer méretezését a DP-Pumps szakemberei végzik és minden telepítésre egyedileg legyártott, leghatékonyabb kialakítást kínálunk. dp pumps 59

29 KIEGÉSZÍTÕK Hajlékony csatlakozók A hajlékony csatlakozók speciálisan, ivóvízre tervezettek. Laboratóriumi tesztek által bizonyítottan nem bocsátanak ki toxikus anyagokat. A vibrációk elnyelése mellett a csövek hõtágulásából adódó méretváltozásokat is kompenzálja. Gumi, hajlékony csatlakozók Menetes csatlakozók Gumi, hajlékony csatlakozók Karimás csatlakozók Anyagminõség : EPC Csatlakozás : Sárgaréz Méretek : 3" - 2" Max. üzemi nyomás : 1200kPa - 3" 900kPa - 1", 5/4" 700kPa - 6/4", 2" Max. hõmérséklet : 70 C Anyagminõség : EPC Csatlakozás :PN10 Méretek : NA40 - NA250 Max. üzemi nyomás : 1600kPa Max. hõmérséklet : 95 C R L D 3/4" " /4" /4" " DN D LF E

30 KIEGÉSZÍTÕK A B C 3/4" Rozsdamentes acél hajlékony csatlakozók Menetes csatlakozók Anyagminõség : AISI 304 rozsdamentes acél Csatlakozás : AISI 304 rozsdamentes acél Méretek : 3" - 2" Max. üzemi nyomás : 1600kPa Max. hõmérséklet : 90 C 1" /4" /4" " Nyomáscsökkentõ szelepek A szelepek D típusú nyomáscsökkentõk, melyek alkalmasak hideg és melegvízre egyaránt 70 C-ig kpa R 1/2" R 3/4" R 1" R 5/4" R 6/4" R 2" Ø [mm] L H (D 06 F & D 06 FH) H (D 06 FN) h (D 06 F) h (D 06 FH & D 06 FN) Típus Méretek Bemeneti nyomás Kimenõ nyomás D06F- standard version 1/2", 3/4" max kpa kpa 1" t/m 2" max kpa kpa D06FH- high outlet pressure 1/2" t/m 2" max kpa kpa D06FN- low outlet pressure 1/2" t/m 2" max kpa kpa dp pumps 61
