1 A motortól a kész járműig - A haladás technikája A belsőégésű motorok múltja, jelene, jövője Orbán László G/GE-34

2 2 Tartalom 1. Belsőégésű motorok múltja 1.1 Gőzgéptől a belső égésű motorig 1.2 Belső égésű motorok felhasználási területei 1.3 Egy motor fő komponensei 2. Belsőégésű motorok jelene 2.1 Diesel-motorok Befecskendező rendszerek Diesel motorok személygépjárművekben A követelmények változása 2.2 Otto-motorok Otto-motorok alkalmazása gépjárművekben FSI vs. MPI Technológia V-motorcsalád Feltöltéses Audi Ottomotorok Thermomanagement, szabályozható olajszivattyú Vezérműtengelyállítás 3. Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája 3.2 Összefoglalás - kitekintés

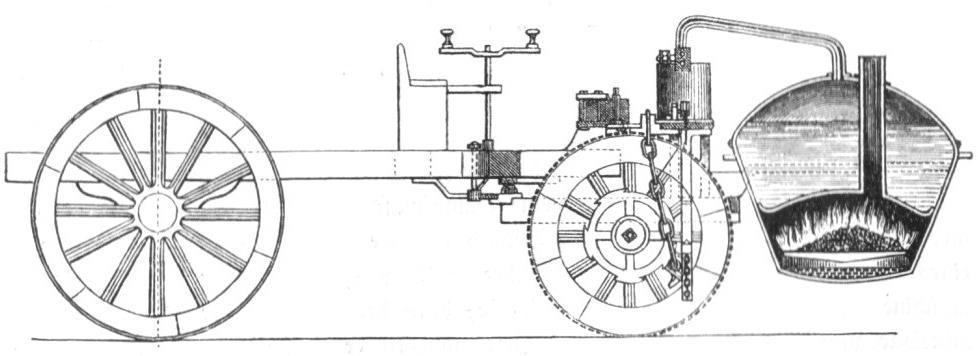

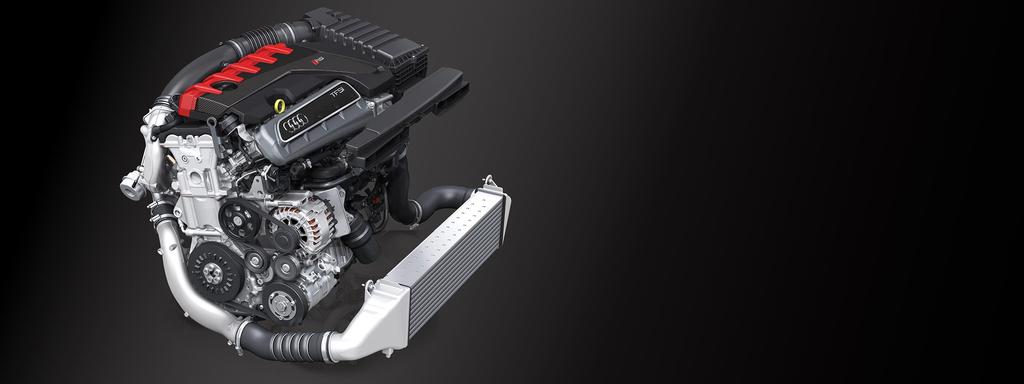

3 3 1 Belsőégésű motorok múltja 1.1 Gőzgéptől a belsőégésű motorig Az első ős-személygépjármű 1770-ből Nicholas-Joseph Cugnot francia tüzértiszt, mérnök és feltaláló A dugattyúk egyenes vonalú mozgását kilincsművel alakították át forgó mozgássá A sofőr fűtő is egyszemélyben V max = 4 km/h!!! 1860-ban Jean-Joseph Étienne Lenoir feltalálta az első belsőégésű motort 1863-ban az első 4 ütemű motort Üzemanyag: világítógáz Sűrítés nélküli motor Effektív hatásfok η=1-3 %

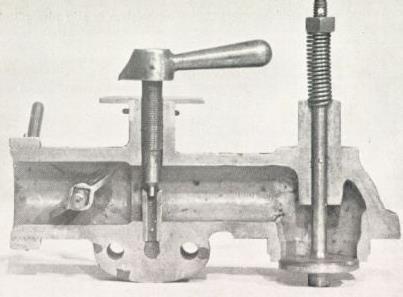

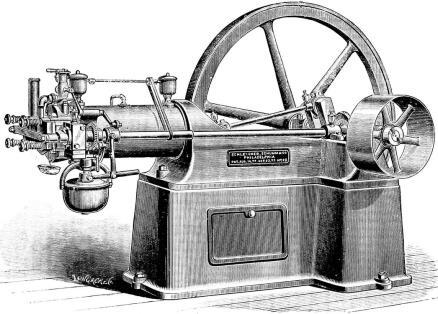

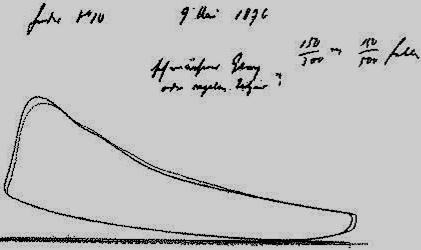

4 4 1 Belsőégésű motorok múltja 1.1 Gőzgéptől a belsőégésű motorig 1867 Nikolaus August Otto: az első tartósan működő 4 ütemű belsőégésű motor Aranyérmet nyert a párizsi világkiállításon Valós p-v diagram megalkotása ból (η 10 %) Fontos találmányok Magyarországról: a karburátor (ill. elgázosító) Bánki Donát és Csonka János nevéhez köthető (1893)

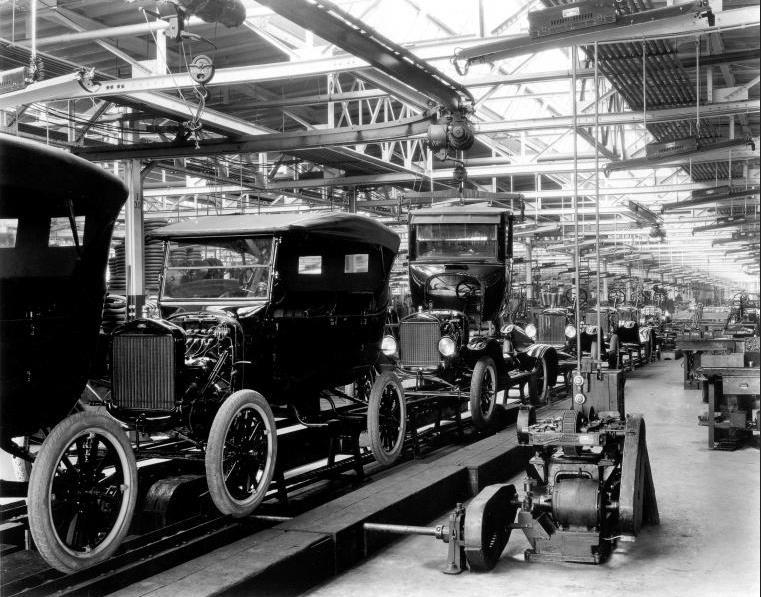

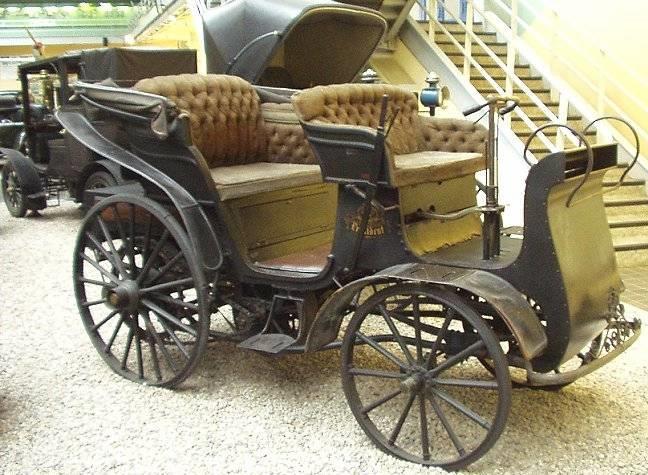

5 5 1 Belsőégésű motorok múltja 1.1 Gőzgéptől a belsőégésű motorig 1897-ből Nesseldorf Präsident az első magyar-osztrák kooperációval készült automobil 2-hengeres Boxermotor Felületi elgázosító karburátor Folyadékhűtés (vízzel) Bosch megszakítós gyújtás P max = 5 LE (3,7 kw) v max = 30 km/h Henry Ford mérföldkő a gépgyártásban gyártósori összeszerelés T-Modell 1908-ból Galamb József Az első nagyszériában gyártott autó a T-Modell és traktor a Fordson VIDEO

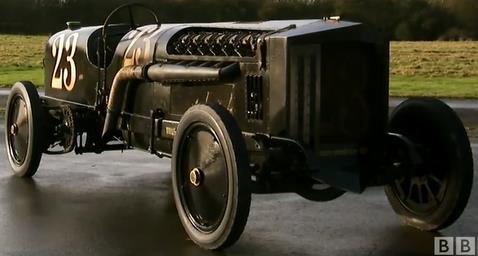

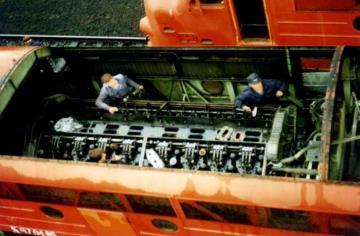

6 6 1 Belsőégésű motorok múltja 1.1 Gőzgéptől a belsőégésű motorig BMW Brutus Karosszéria 1908-ból Motor egy II. világháborús bombázóból, BMW VI repülőmotor cm 3, V12, 60 hengerszög, 3.82 Liter / henger, 750 LE rpm-nél Lánchajtás a hátsó keréken Üzemi fék csak a hátsó tengelyen

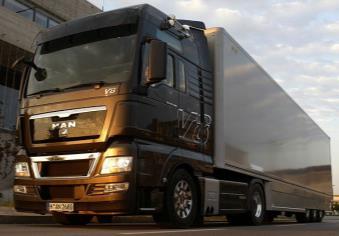

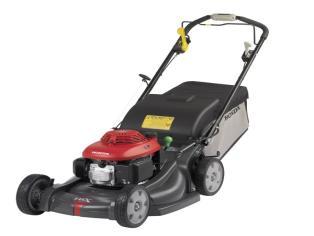

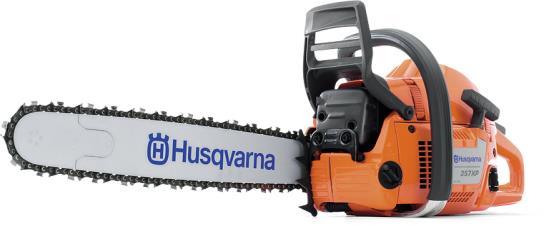

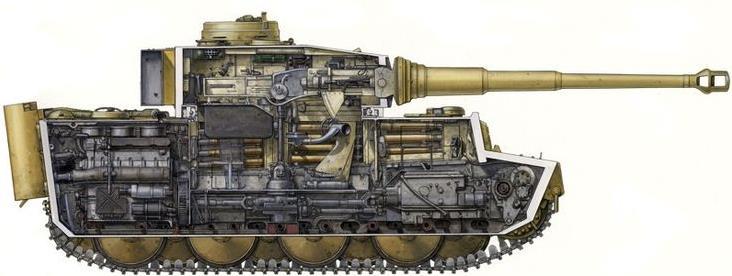

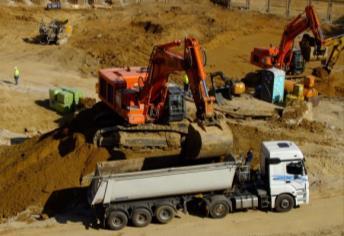

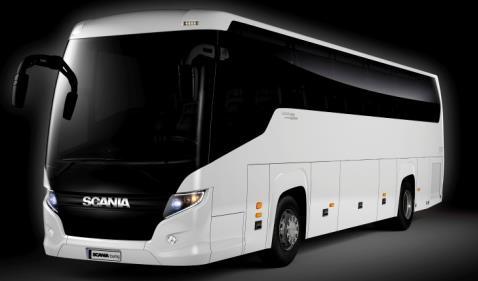

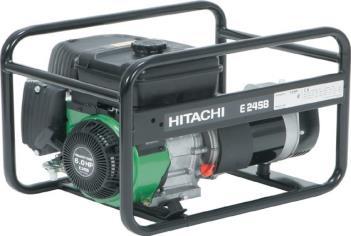

7 7 1 Belsőégésű motorok múltja 1.2 Belső égésű motorok felhasználási területei

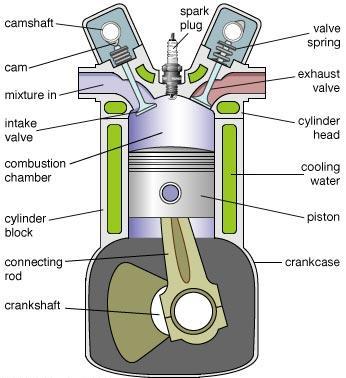

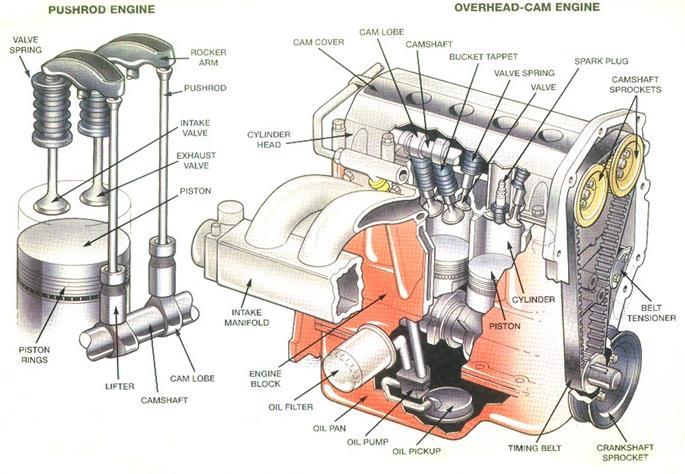

8 8 1 Belsőégésű motorok múltja 1.3 Egy motor fő komponensei OHV motor, alulfekvő vezérműtengely OHC motor, felülfekvő vezérműtengely Bild auf Platzhalter ziehen oder durch Klicken auf Symbol hinzufügen

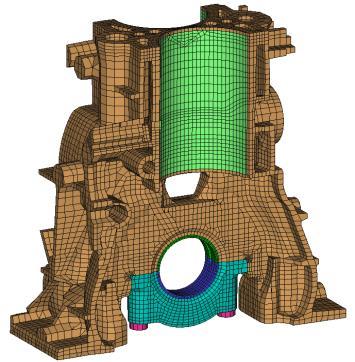

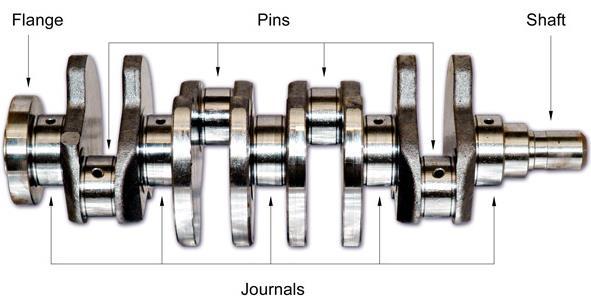

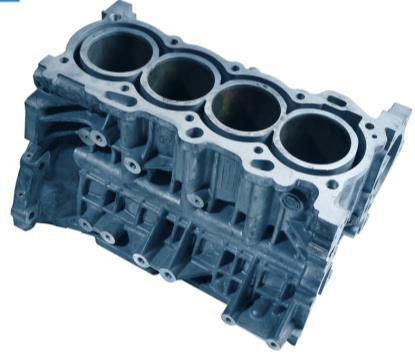

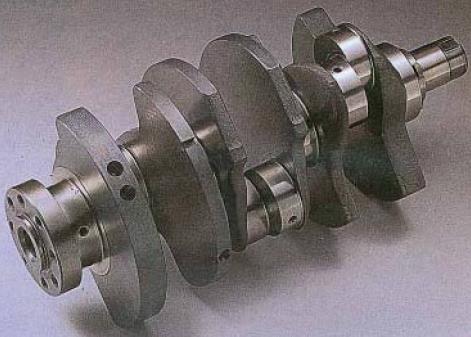

9 9 1 Belsőégésű motorok múltja 1.3 Egy motor fő komponensei Motorblokk Hengerfal gyűrű futófelület Kenés / olajellátás / hűtés Forgattyústengely csapágyazás Égési és tömegerők felvétele R4 beöntött nedves persely V8 TFSI csapágykeret Forgattyústengely Hajtórúd megvezetése Gáz és tömegerők átvitele Tömegkiegyensúlyozás Kenés és olajellátás Lengéscsillapító gumi, Visco-olaj töltet R4 sík forgattyú Split pin csapeltolású V8TFSI Visco

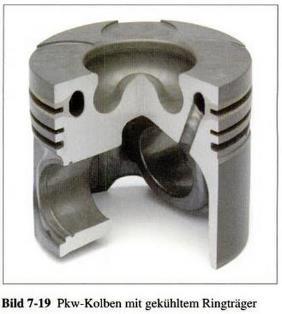

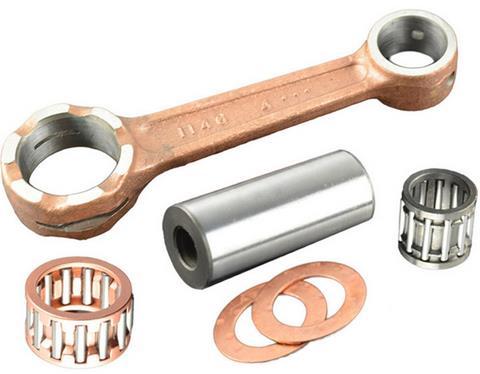

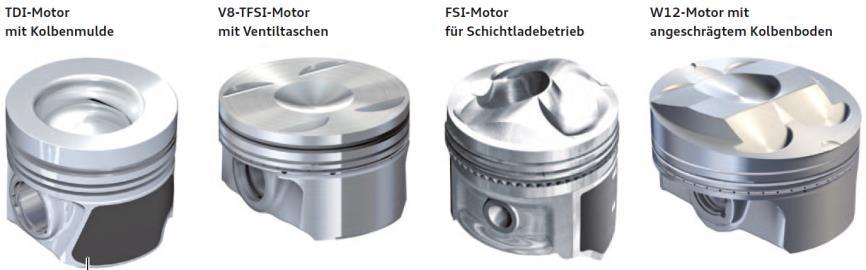

10 10 1 Belsőégésű motorok múltja 1.3 Egy motor fő komponensei Dugattyú, dugattygyűrű és dugattyúcsapszeg Égéstér tömítése Erőátvitel a hajtórúdra Hőátvezetés a hengerfalra Töltetirányítás Hajtórúd Erőátvezetés a forgattyústengelyre Dugattyúcsapszeg olajellátása

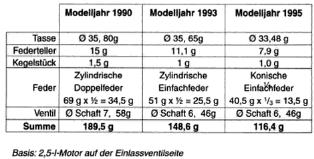

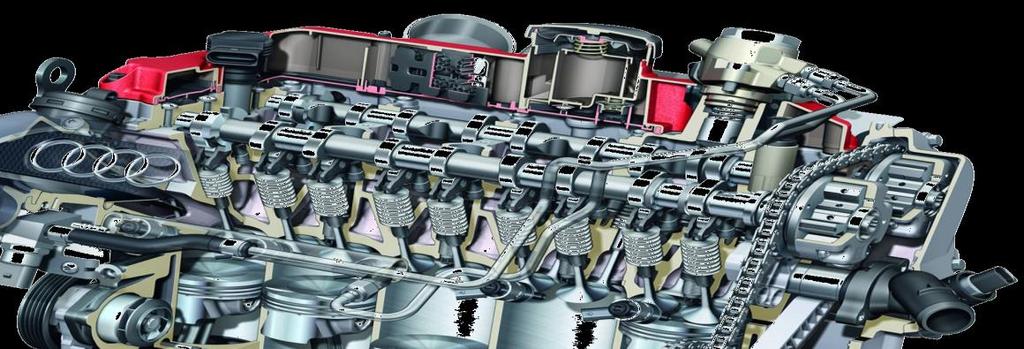

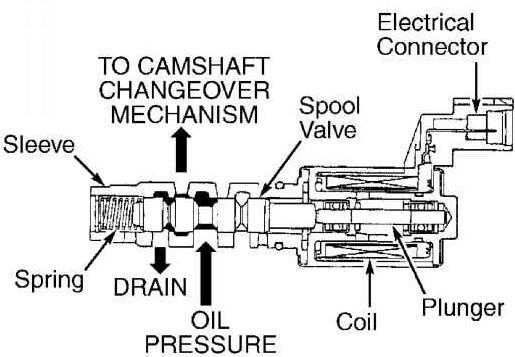

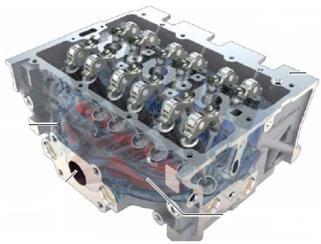

11 11 1 Belsőégésű motorok múltja 1.3 Egy motor fő komponensei Szelepvezérlés / szelepek Töltetcsere vezérlése, irányítása (Drall, Tumble) Égéstér tömítése Hőelvezetés (A nátrium-só töltet ~97 Con folyékonnyá válik) Hengerlekapcsolás, ZAS, AVS, szerelt tg. Desmodromic Vezérműtengely és vezérműtengely állító, NWV, Propventil Szelepek mozgatása A vezérlési idő változtatása

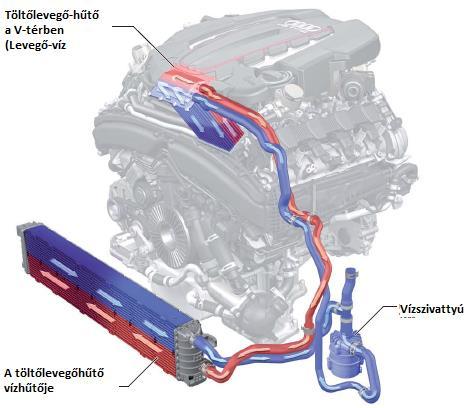

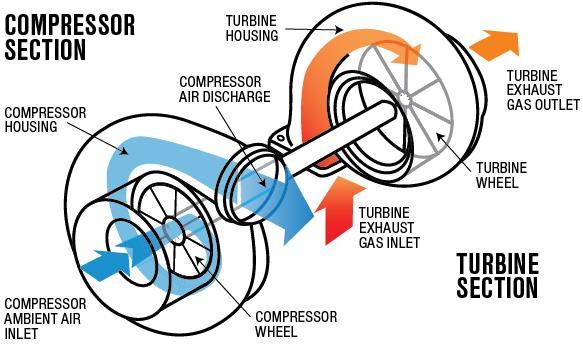

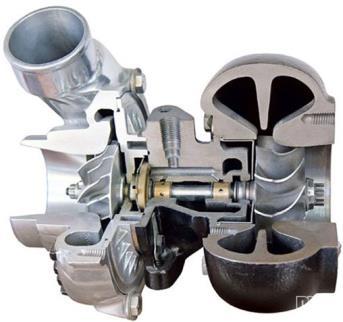

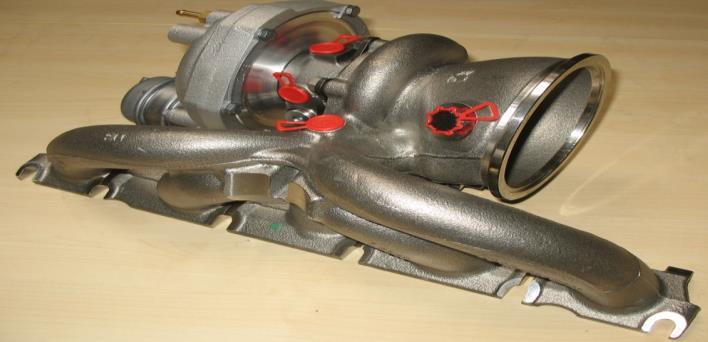

12 12 1 Belsőégésű motorok múltja 1.3 Egy motor fő komponensei A motor hideg oldala - szívóoldal Üzemanyagellátó rendszer befecskendező rendszer Szíjhajtás - segédberendezések Folyadék és levegővezető csövek Szívócső, töltőlevegőhűtő (direkt, indirekt) V8TFSI indirekt LLK R5 direkt LLK A motor meleg oldala - kipufogóoldal Kipufogó gyűjtőcső - leömlő Turbofeltöltő / Kompresszor Kipufogógáz visszavezetés V8TFSI Twin Scroll

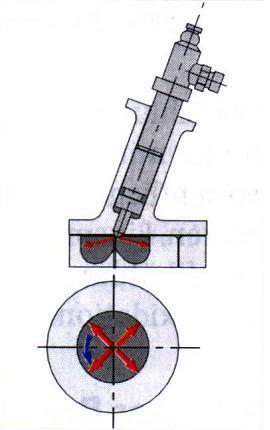

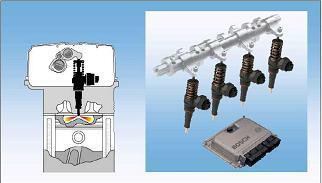

13 13 2. Belsőégésű motorok jelene 2.1 Diesel-motorok Befecskendező rendszerek Közvetett befecskendezés Diesel-motor égésfolyamata Közvetlen befecskendezés Örvénykamra Előkamra Mechanikus adagoló Pumpe Düse (PD, UIS) Common Rail Javulás a tüzelőanyag-fogyasztásban > 15 %

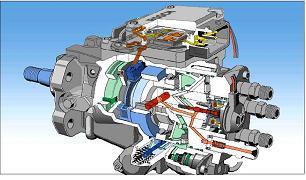

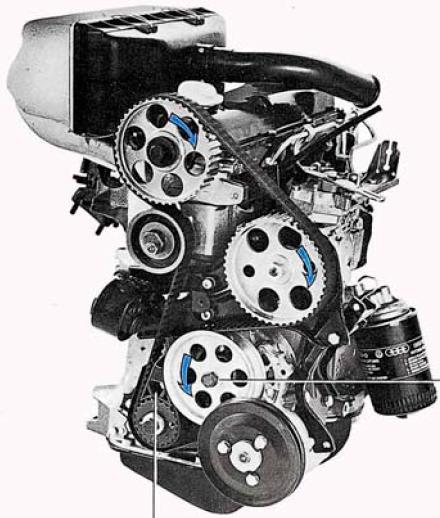

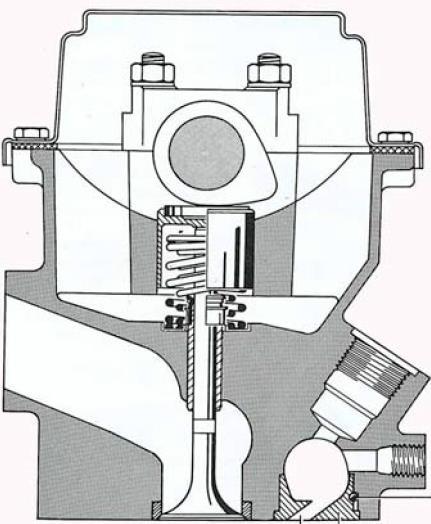

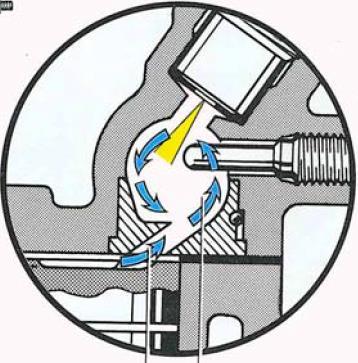

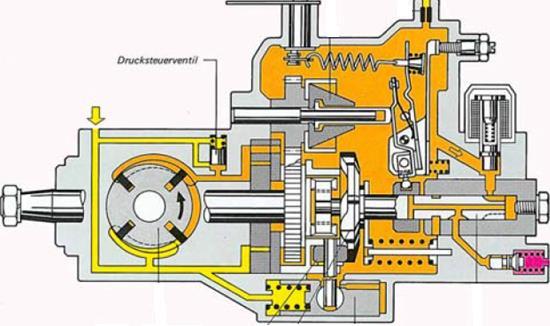

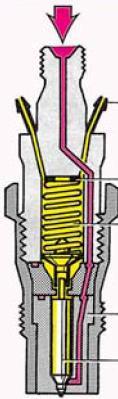

14 14 2. Belsőégésű motorok jelene 2.1 Diesel-motorok Befecskendező rendszerek Közvetett befecskendezés Égéskamrák a hengerfejben örvény-, lég-, előkamra Mechanikus forgóelosztós adagoló Befecskendezés bar nyomásig Befecskendezés időzítés egy adag/munkaütem

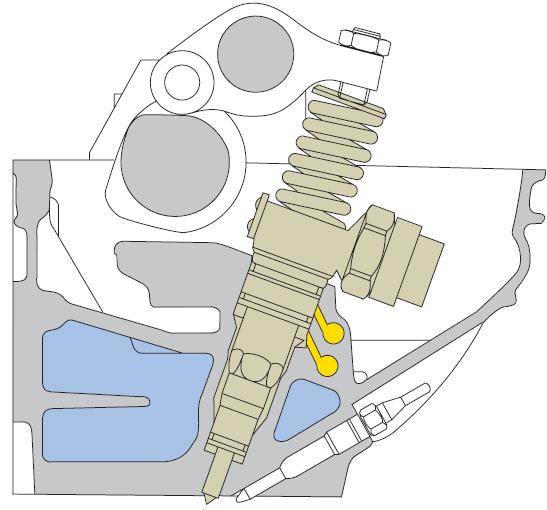

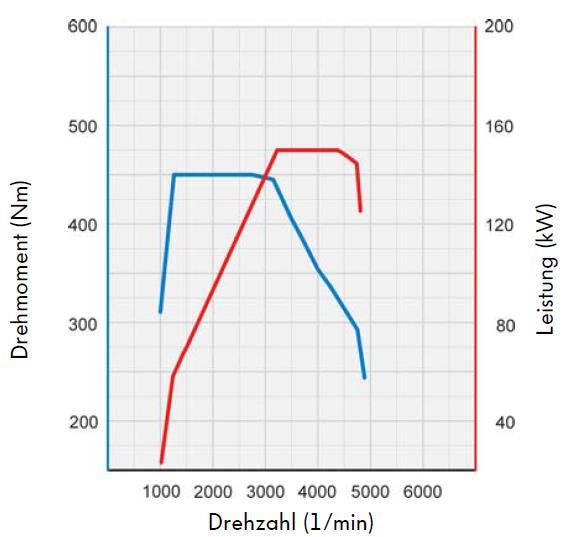

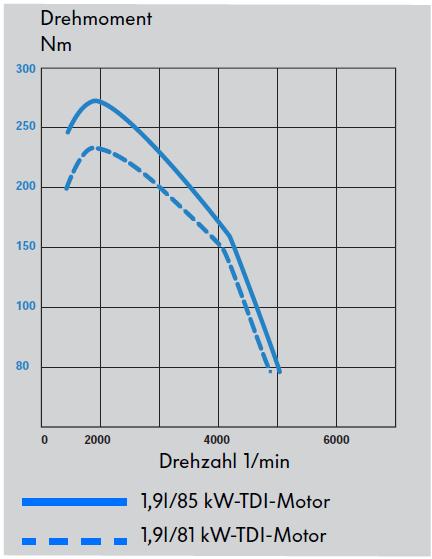

15 15 2. Belsőégésű motorok jelene 2.1 Diesel-motorok Befecskendező rendszerek PD-TDI égéslefolyás és nyomatéknövekmény Nyomaték Fordulatszám Motorigény PD megvalósítás

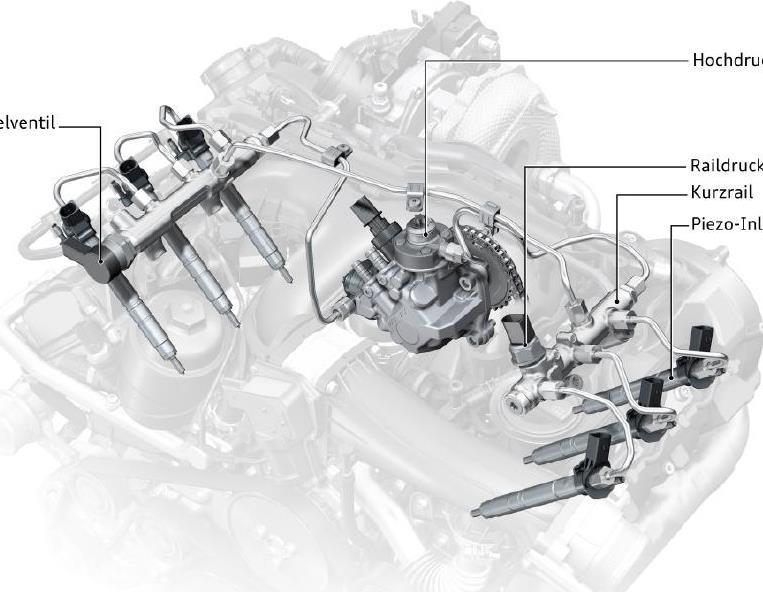

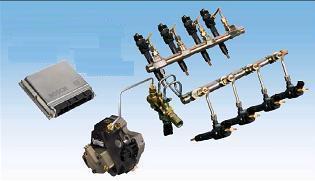

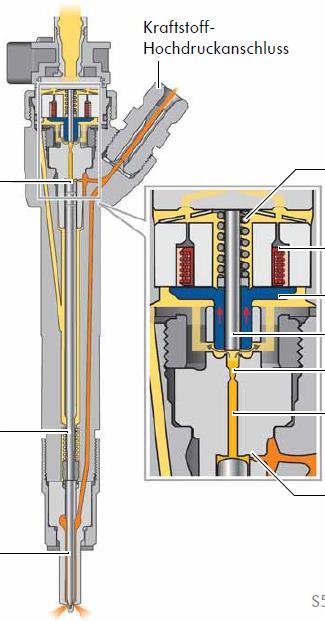

16 16 2. Belsőégésű motorok jelene 2.1 Diesel-motorok Befecskendező rendszerek Common Rail rendszer Piezo nagynyomású befecskendezőszelepek 2500 bar-ig Adagok: ~7 / munkaütem Üzemanyag nagynyomású csatlakozó

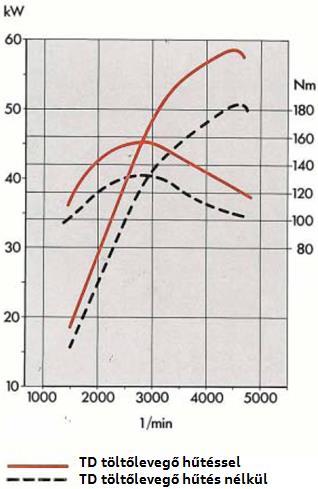

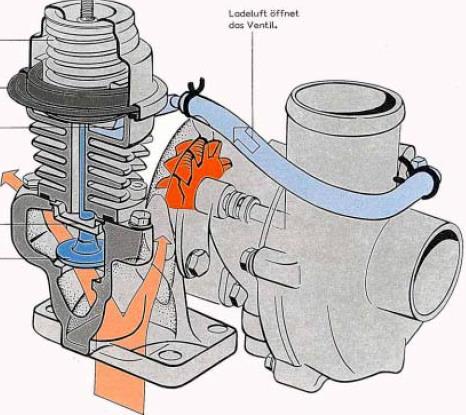

17 17 2. Belsőégésű motorok jelene 2.1 Diesel-motorok Diesel motorok személygépjárművekben Turbo-Diesel motor jogosultsága Töltőnyomás szabályzás (nyomásvezérelt, vákuumvezérelt) Előbefecskendezés indítás-segítő A feltöltés és a töltőlevegő-hűtés előnyei

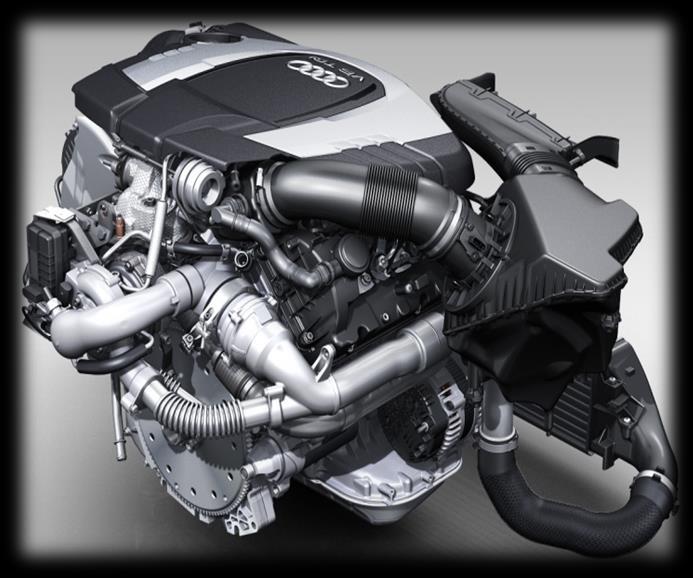

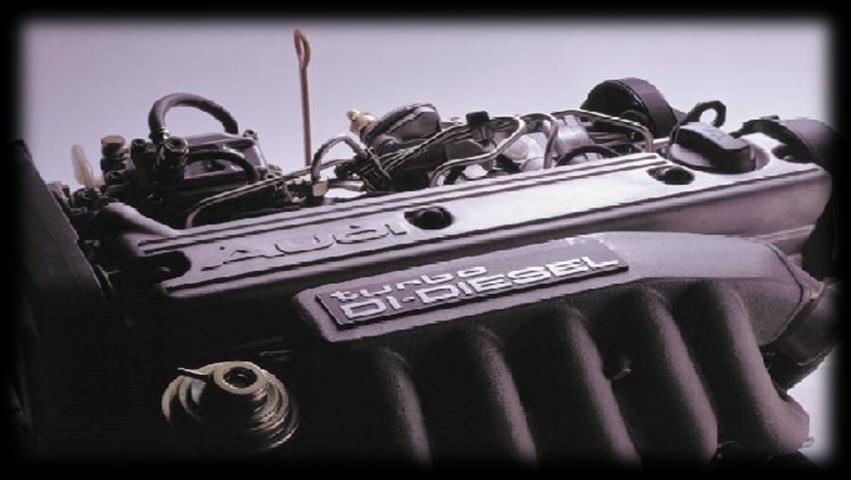

18 18 2. Belsőégésű motorok jelene 2.1 Diesel-motorok Diesel motorok személygépjárművekben A 1970-es évek olajkrízise nagyobb követelményeket támasztott a Diesel-motoros személyautókkal szemben 1989: R5 2.5l TDI Audi 85 kw (115 LE) 265 Nm Euro I és II 2014: V6 3.0l TDI BiTurbo Audi 235 kw (320 LE) 650 Nm Euro VI

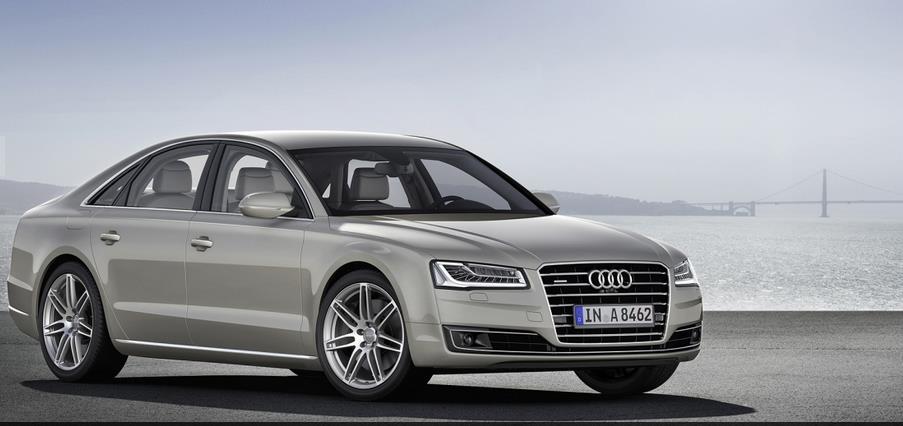

19 19 2. Belsőégésű motorok jelene 2.1 Diesel-motorok A követelmények változása Vezetési élmény Komfort magas teljesítmény alacsony zaj alacsony emisszió Gazdaságosság - fogyasztás gyárthatóság - flexibilitás - újraértékesíthetőség Végsebesség: 250 km/h - Gyorsulás: 5,9 mp km/h-ra Tüzelőanyag-fogyasztás 94/12/EG EU6 5,8 l/100 km - CO2 emisszió 151 g/km

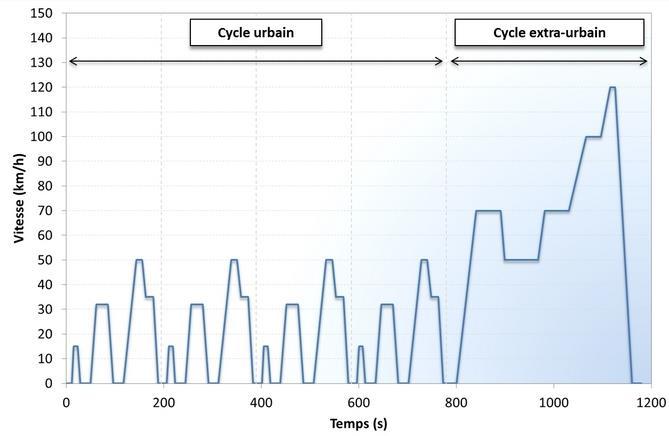

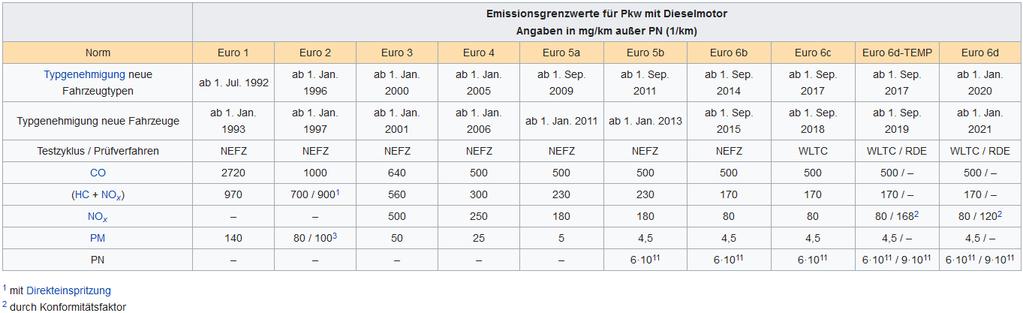

20 20 2. Belsőégésű motorok jelene 2.1 Diesel-motorok A követelmények változása Kipufogógáz kibocsátási normák Euro, NEFZ, WLTC

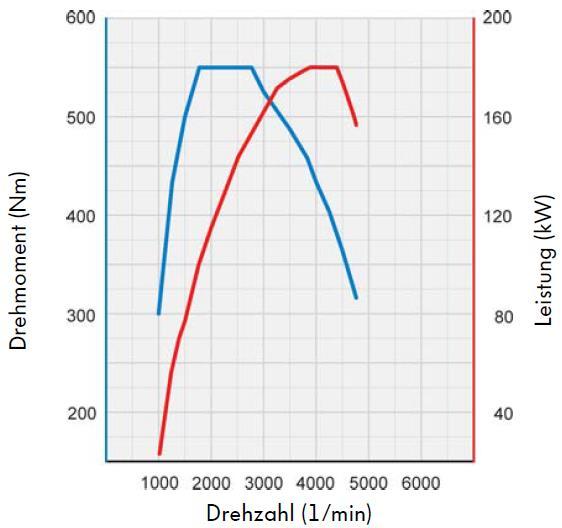

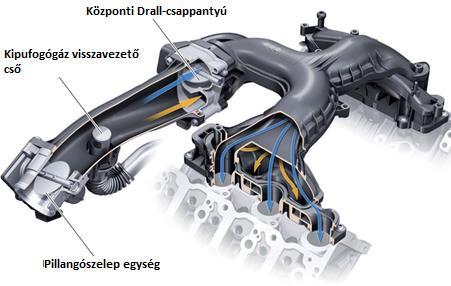

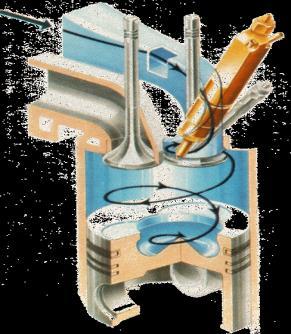

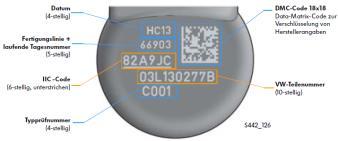

21 21 2. Belsőégésű motorok jelene 2.1 Diesel-motorok A korszerű Audi TDI motorok felépítése Közvetlen és nagynyomású befecskendezés, Többszörös adag Optimált dugattyúkamra, töltetvezetés 4 szelepes technika, állítható Drall-áramlással /Min zárva, /Min 50% nyitva /Min- teljesen nyitva A lehető legoptimálisabb töltetmozgás és keverékképzés kisebb fordulaton A lehető legjobb töltöttségi fok magasabb fordulaton Nagynyomású és kisnyomású kipufogógáz visszavezetés hűtéssel Feltöltés töltőlevegő hűtéssel Thermomenedzsment Kipufogógáz utókezelés SCR & DPF Twin-Scroll, regiszterturbó AVS, NWV

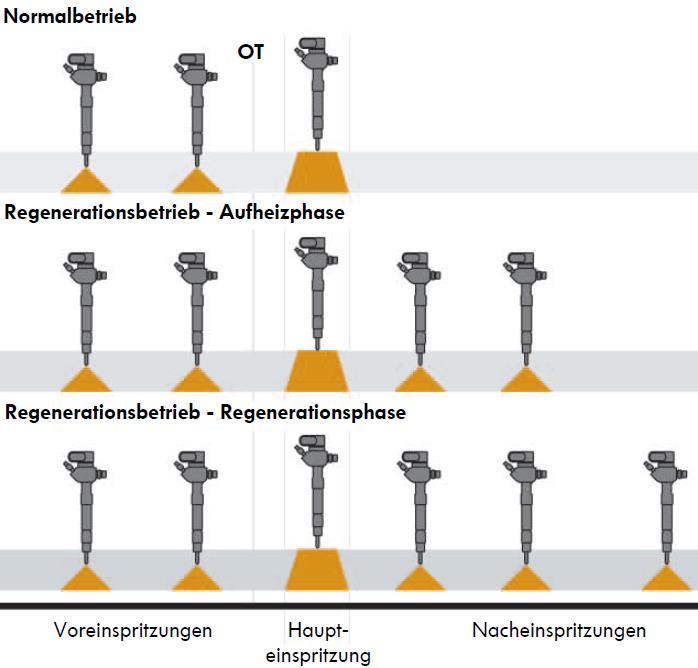

22 22 2. Belsőégésű motorok jelene 2.1 Diesel-motorok A korszerű Audi TDI motorok felépítése Többszörös adag Az ún. Diesel-égési tüskék elkerülése Az égéstér ún. előkondícionálása A csúcshőmérséklet csökkentése A mechanikus igénybevétel csökkenése Az égési zaj csökkenése NOx-emisszió csökkentése

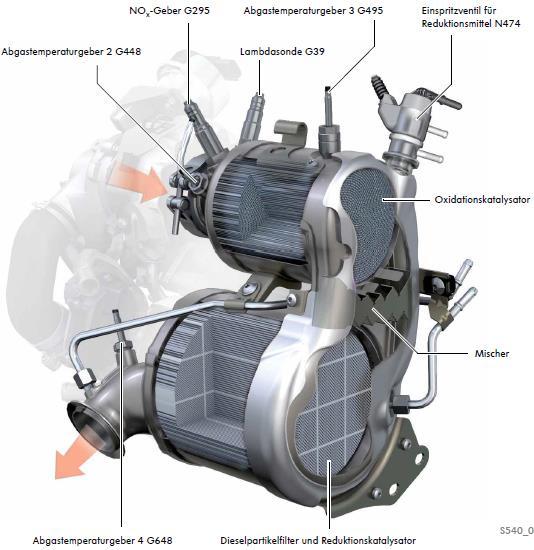

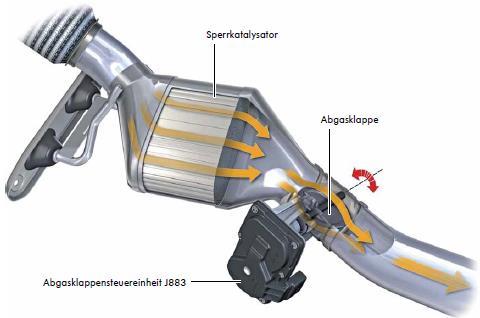

23 23 2. Belsőégésű motorok jelene 2.1 Diesel-motorok A korszerű Audi TDI motorok felépítése Turbofeltöltés kipufogógáz visszavezető modullal Kipufogógáz utókezelés, Oxi-kat, SCR-Kat, DPF

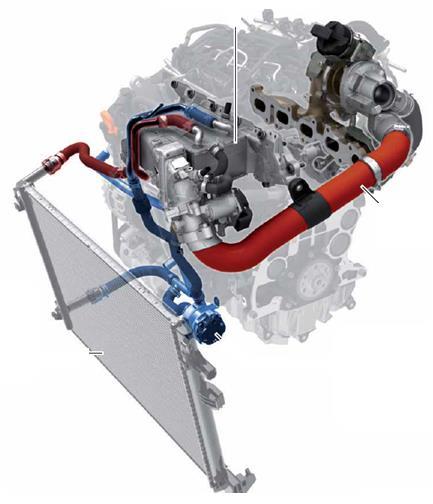

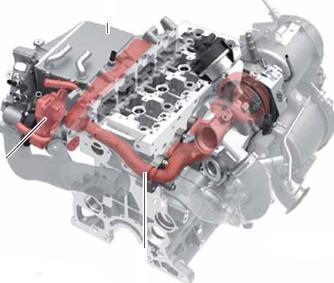

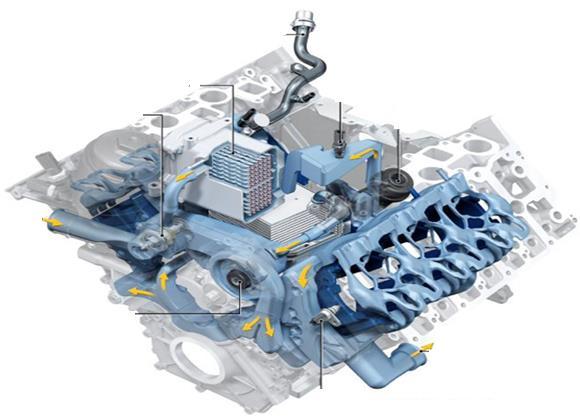

24 24 2. Belsőégésű motorok jelene 2.1 Diesel-motorok A korszerű Audi TDI motorok felépítése Thermomanagement Szétválasztott vízkör Víz-olaj hőcserélő Indirekt töltőlevegőhűtő

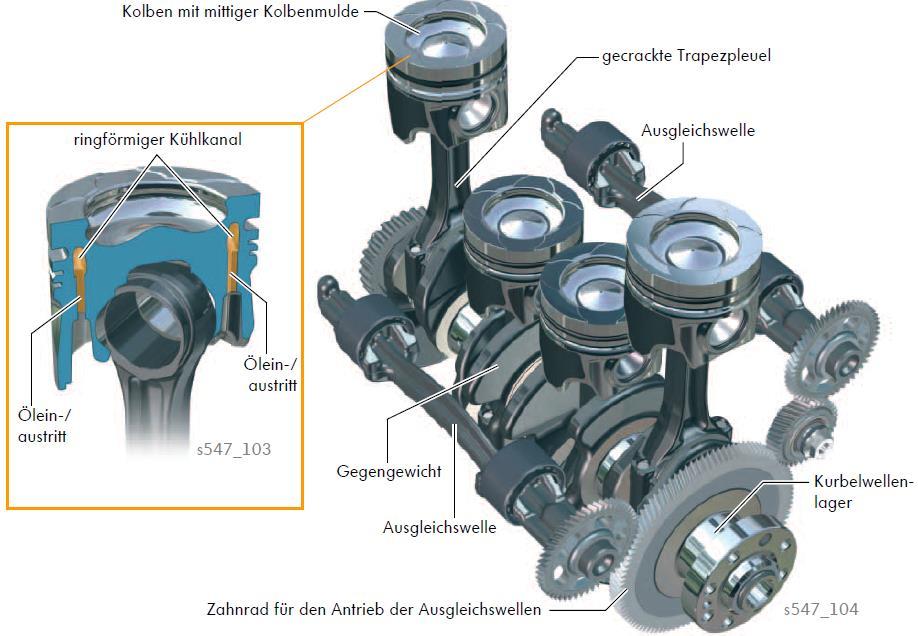

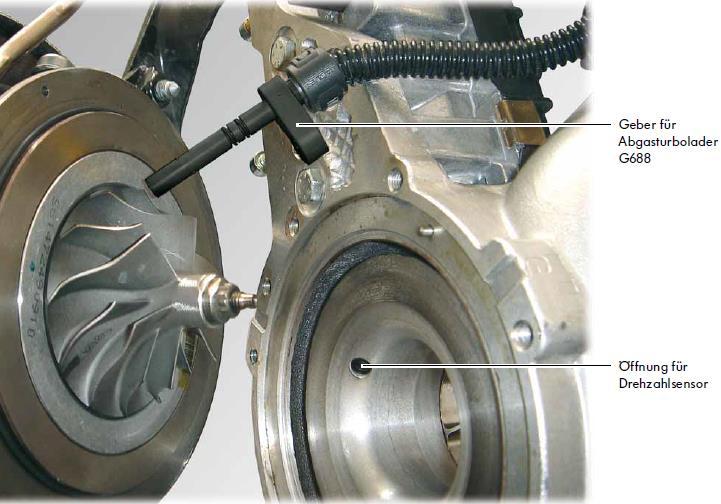

25 25 2. Belsőégésű motorok jelene 2.1 Diesel-motorok A korszerű Audi TDI motorok felépítése Kiegyenlítőtengely Dugattyúhűtő kamrák, fúvókák Online kompresszor fordulatszám szenzor Online hengernyomás jeladó

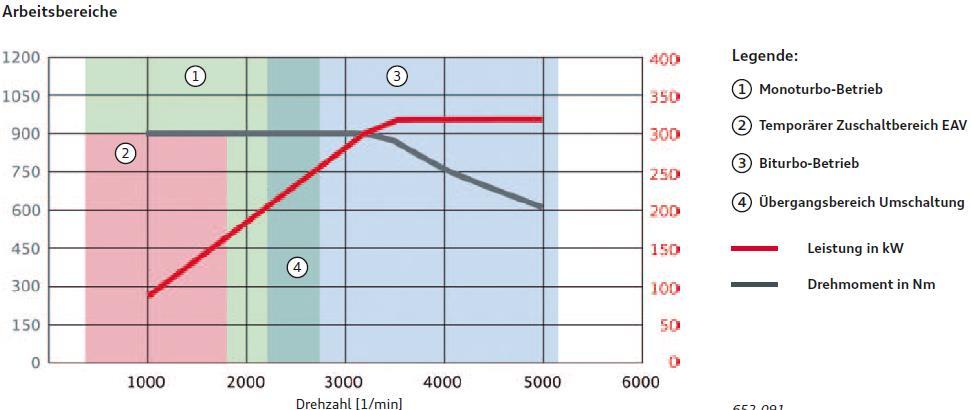

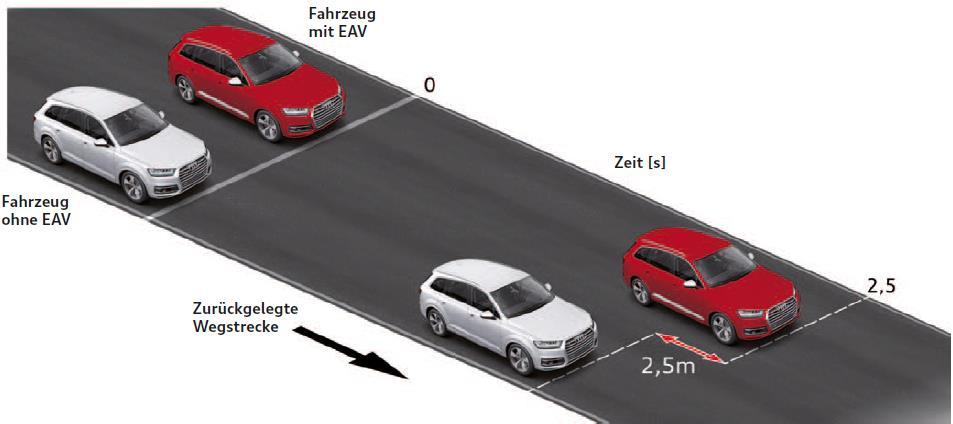

26 26 2. Belsőégésű motorok jelene 2.1 Diesel-motorok A korszerű Audi TDI motorok felépítése Elektromos hajtású centrifugál-feltöltő AUDI SQ7 EAV - V8 TDI

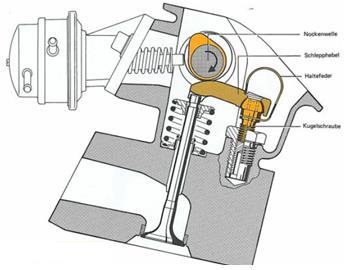

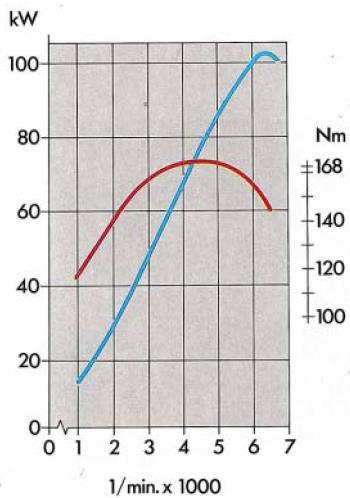

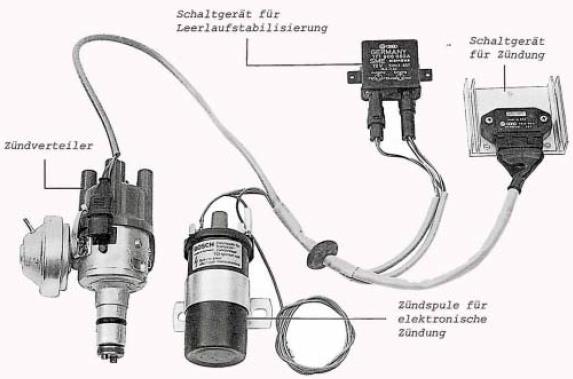

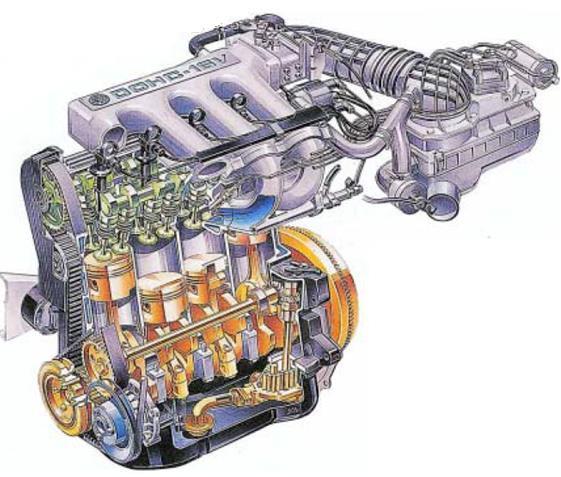

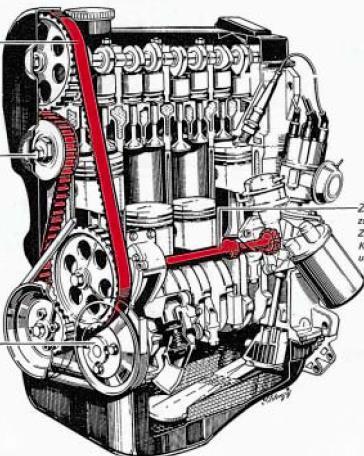

27 27 2. Belsőégésű motorok jelene 2.2 Otto-motorok Otto-motorok alkalmazása gépjárművekben AC-pumpa, gyújtáselosztó, lemezfedél Motorkarakterisztika szívómotor

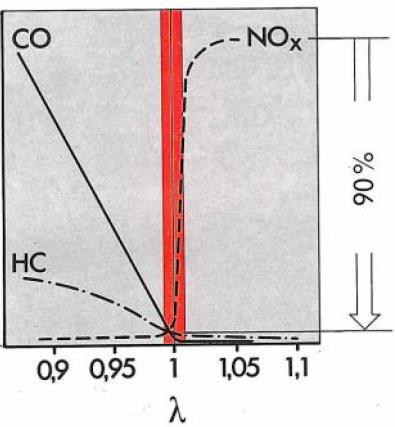

28 28 2. Belsőégésű motorok jelene 2.2 Otto-motorok Otto-motorok alkalmazása gépjárművekben Lambda-szabályozás 3 utas katalizátor működése Gyújtásszög kopogásszabályozás kitöltési tényező

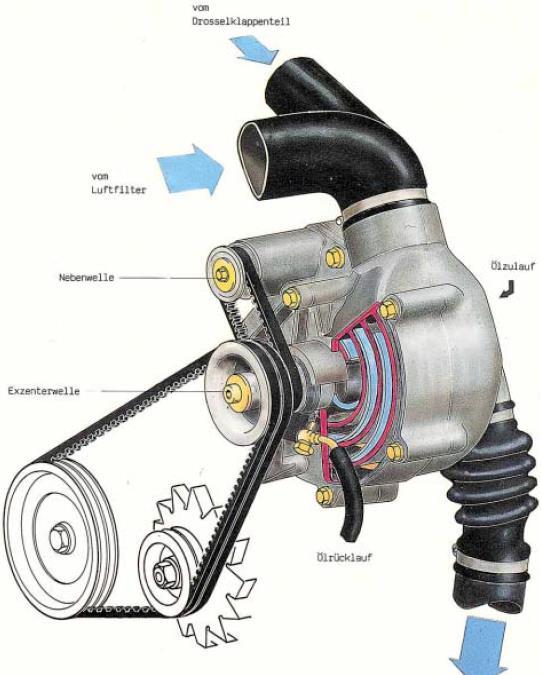

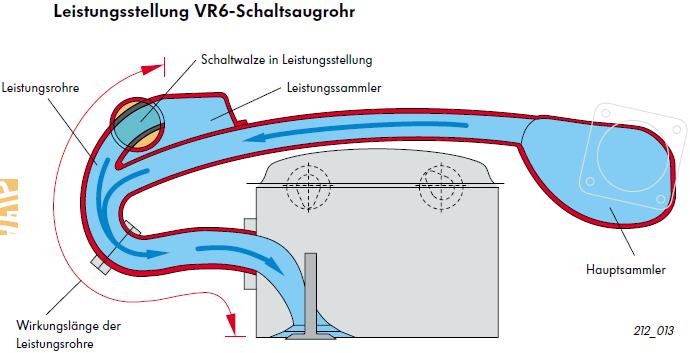

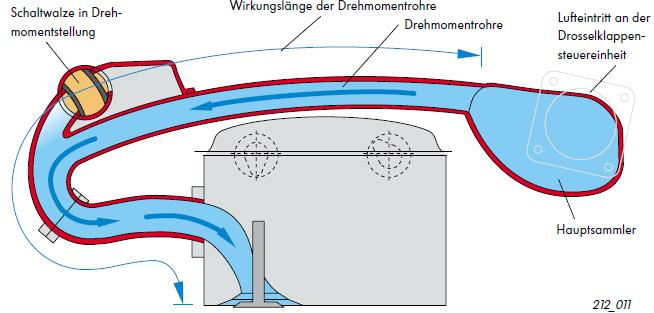

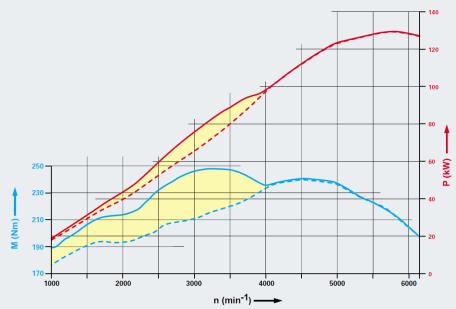

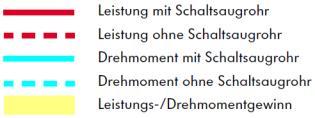

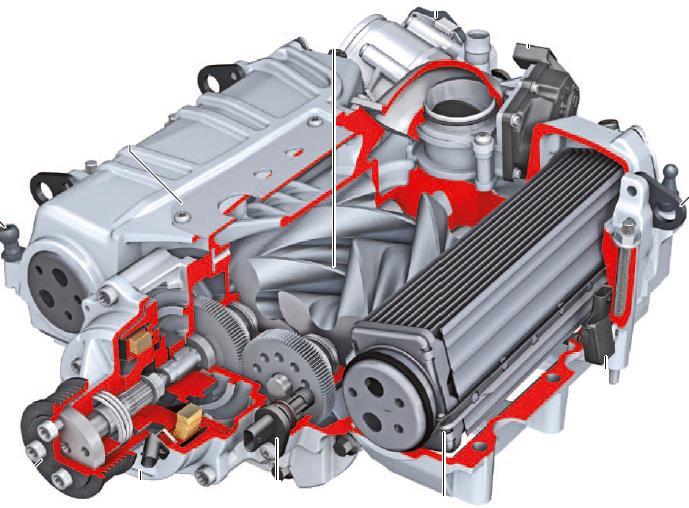

29 29 2. Belsőégésű motorok jelene 2.2 Otto-motorok Otto-motorok alkalmazása gépjárművekben Rezonancia-feltöltés változtatható szívócsőhossz Kompresszor-feltöltés G-Lader Roots-fúvó

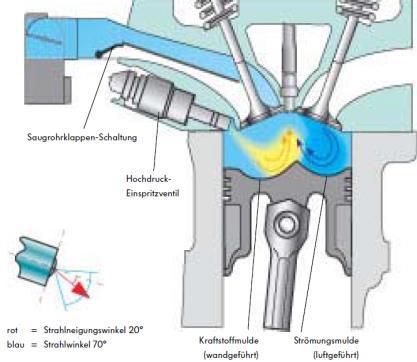

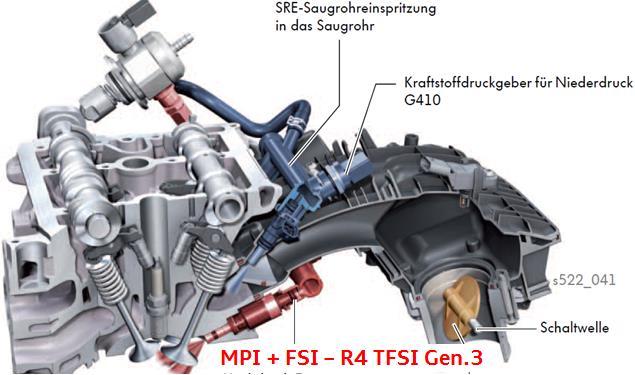

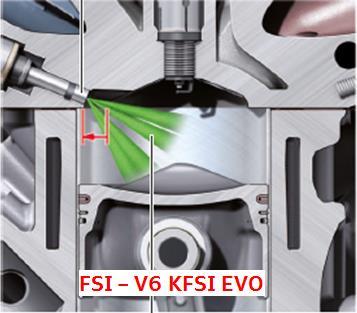

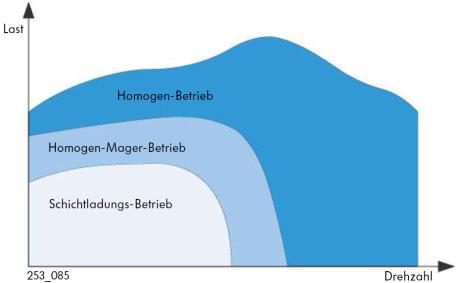

30 30 2. Belsőégésű motorok jelene 2.2 Otto-motorok FSI vs. MPI technológia Eredeti FSI keverékképzés FSI és MPI előnyök ill. hátrányok

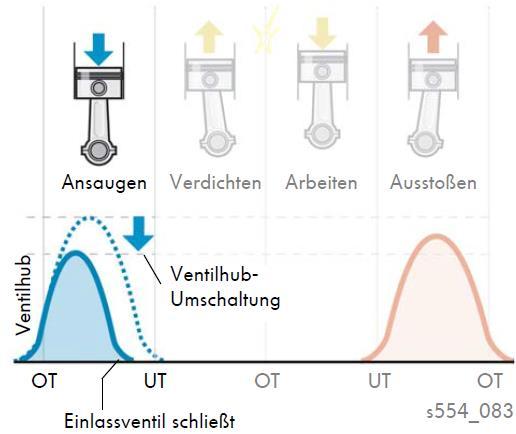

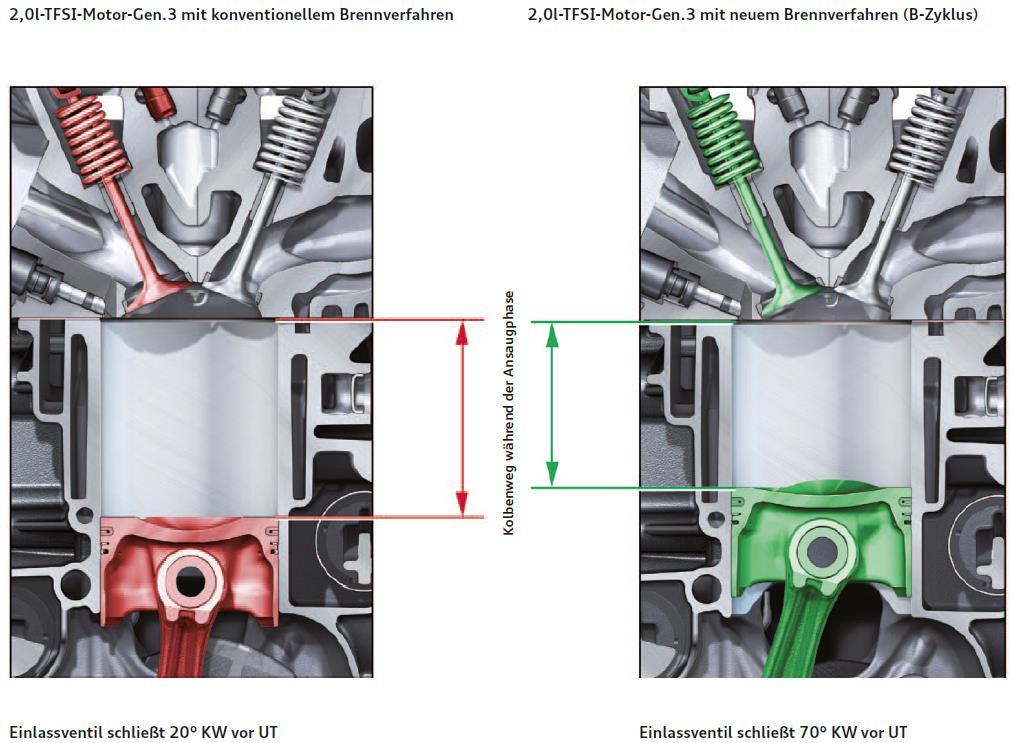

31 31 2. Belsőégésű motorok jelene 2.2 Otto-motorok FSI vs. MPI technológia Az égésfolyamat kombinálása Miller-ciklussal (Budak) Változó szívólöket, a szívólöket vége zárt szelepekkel történik, a kompresszió aránya kisebb mint a munkaütemé.

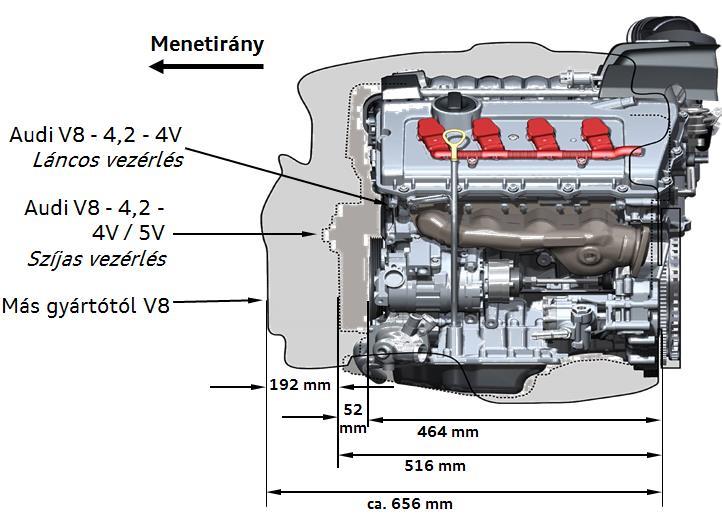

32 32 2. Belsőégésű motorok jelene 2.2 Otto-motorok V-motorcsalád Beépítési méretek csökkenése Láncvezérlés a lendkerék felőli oldalon helymegtakarítás Tervezett minimum élettartam km Segédberendezések hajtása

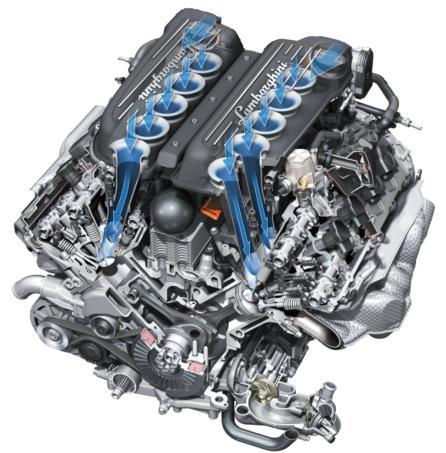

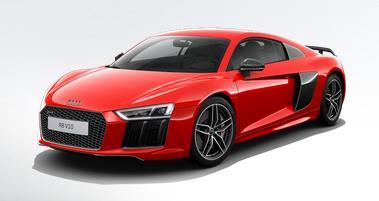

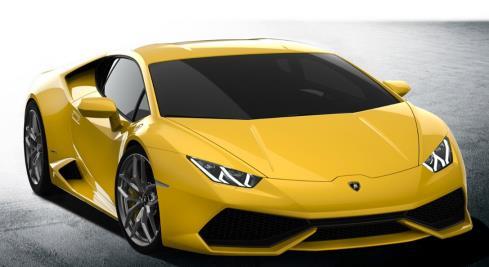

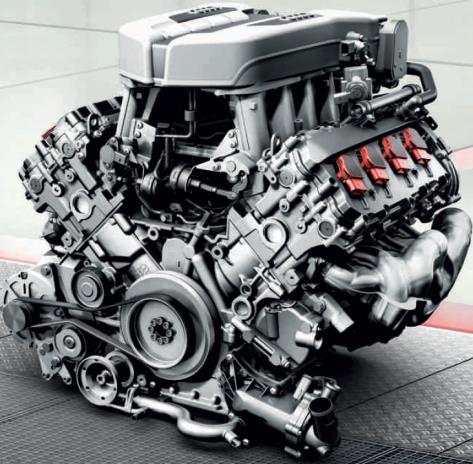

33 33 2. Belsőégésű motorok jelene 2.2 Otto-motorok V-motorcsalád 5.2L V10 FSI HDZ TS motor az Audi R8- ban és a Lamborghini Huracán-ban Lökettérfogat: 5204 cm³ Teljesítmény: 610 LE (449kW) / HP 640 LE (470kW) U/min Nyomaték: 560 Nm / HP 600 Nm U/min Motortömeg: ~209 kg Gyorsulás: km/h 3,2 mp Gyorsulás: km/h 9,9 mp 5.2L V10 FSI HDZ és 4.0L V8TFSI összehasonlítása

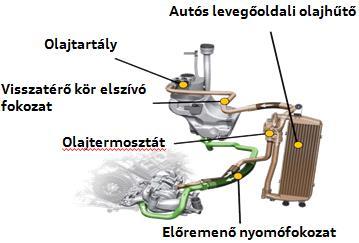

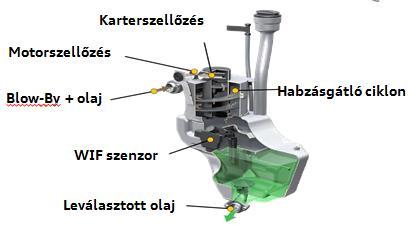

34 34 2. Belsőégésű motorok jelene 2.2 Otto-motorok V-motorcsalád Szárazkarteres kenési rendszer, kamránkénti elszívással

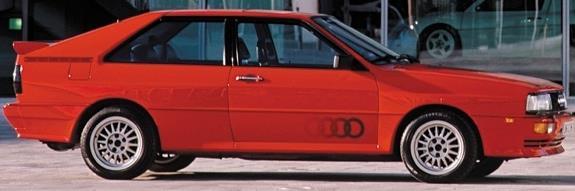

35 35 2. Belsőégésű motorok jelene 2.2 Otto-motorok Feltöltéses motorok az Audi-nál 1980: Ur-Quattro, 134 kw / 260 Nm Turbofeltöltés + MPI befecskendezés Quattro-hajtáslánc 2014: Audi S3 221 kw / 380 Nm Turbofeltöltés + FSI + MPI befecskendezés Quattro-hajtáslánc

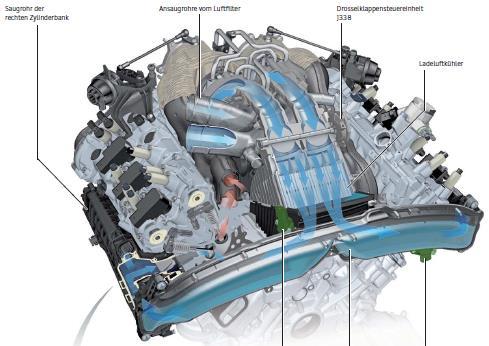

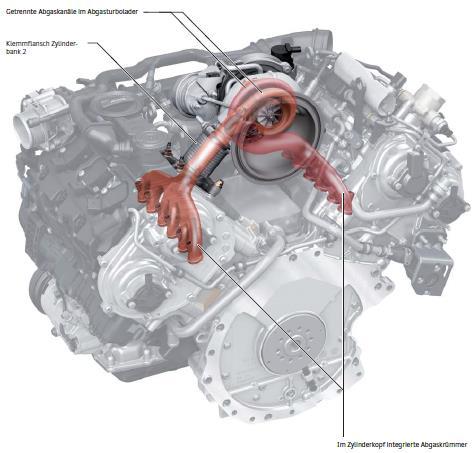

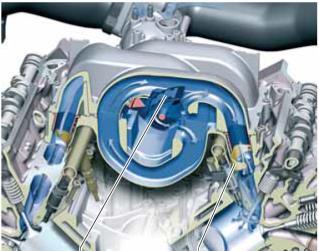

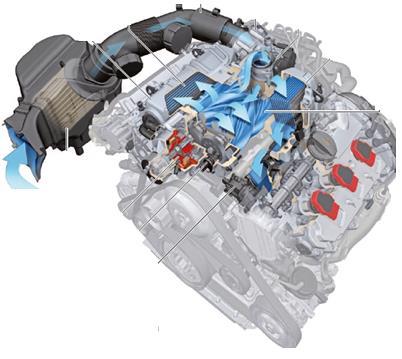

36 36 2. Belsőégésű motorok jelene 2.2 Otto-motorok Feltöltéses motorok az Audi-nál Roots-fúvó mechanikus felöltés HSI Turbófelöltés

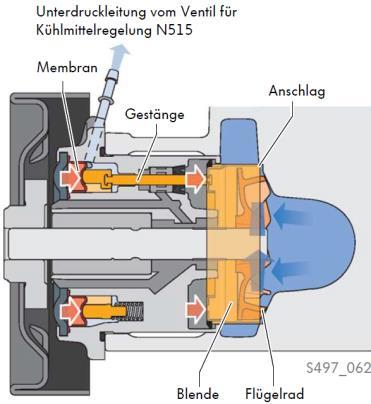

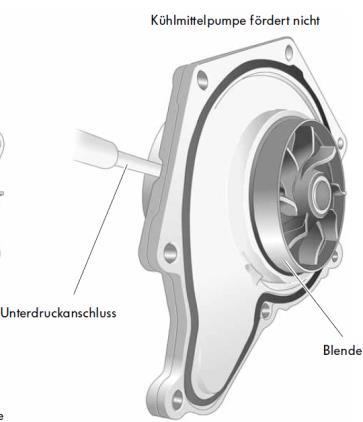

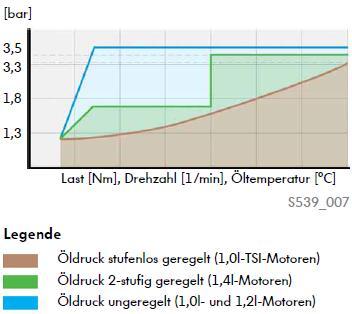

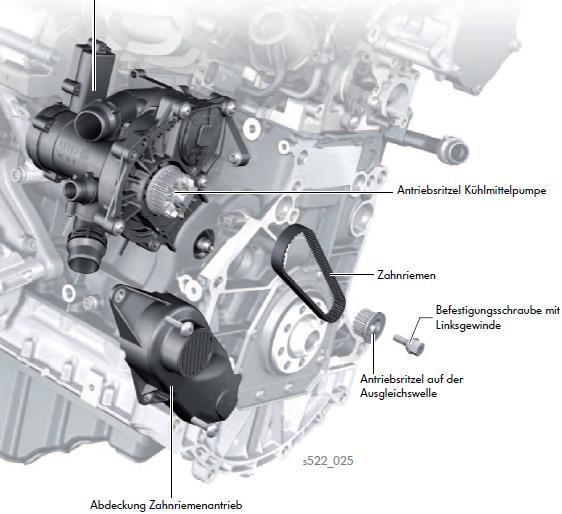

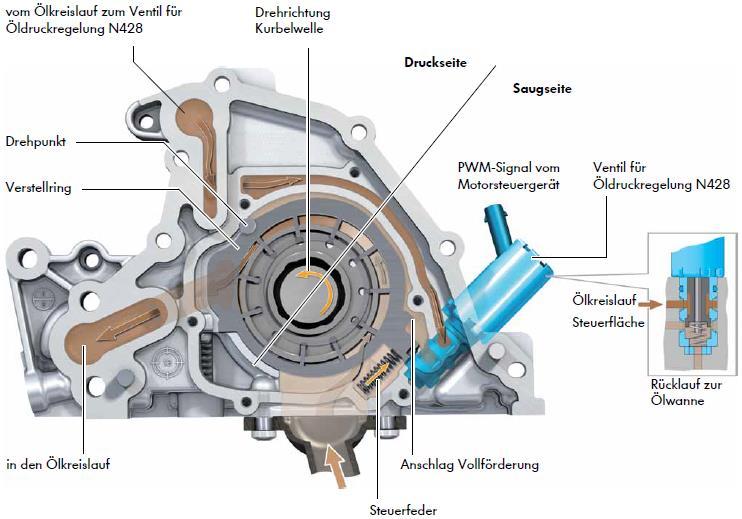

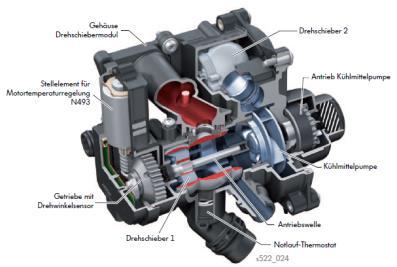

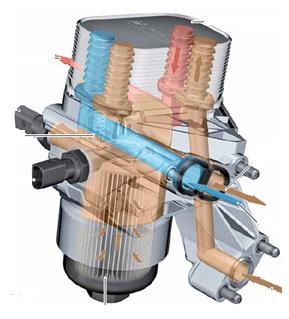

37 37 2. Belsőégésű motorok jelene 2.2 Otto-motorok Thermomanagement, szabályozható olajszivattyú Fűthető termosztát Drehschieber kapcsolható vízszivattyú Szabályozható olajszivattyú Kétfokozatú Fokozatmentes

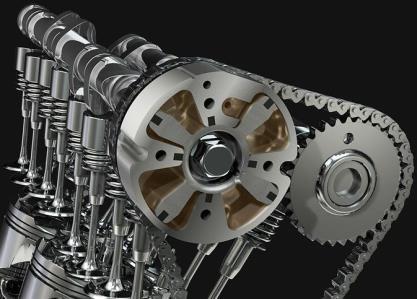

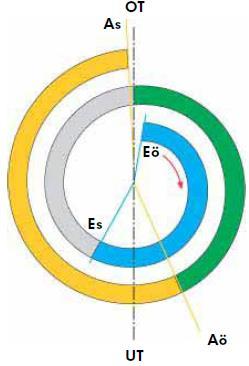

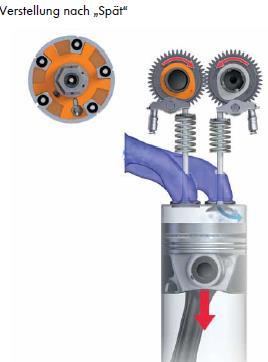

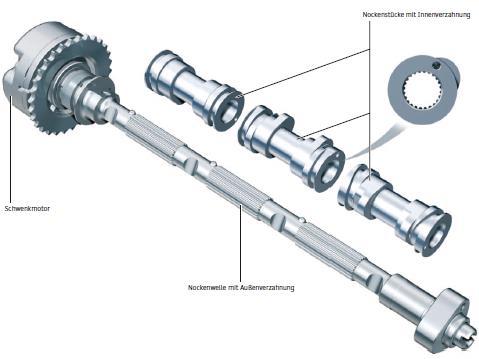

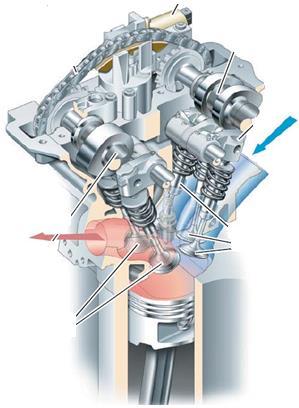

38 38 2. Belsőégésű motorok jelene 2.2 Otto-motorok Vezérműtengely állítás, hergerlekapcsolás Vezérműtengelyek közötti lánchajtás állításával Tengelyenkénti fázisszög állítással Bütyökgörbe váltás axiális elmozdítással (AVS, ZAS)

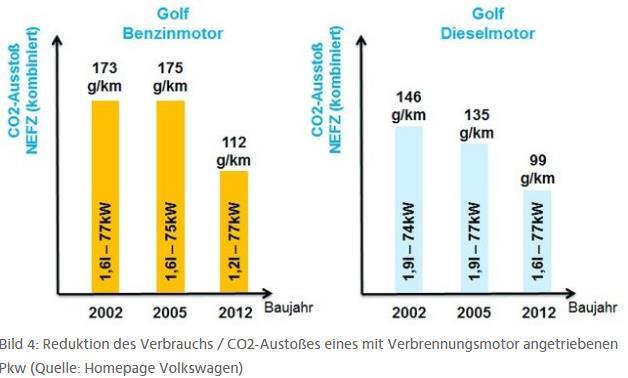

39 39 3. Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája Dieseljármű vásárlások

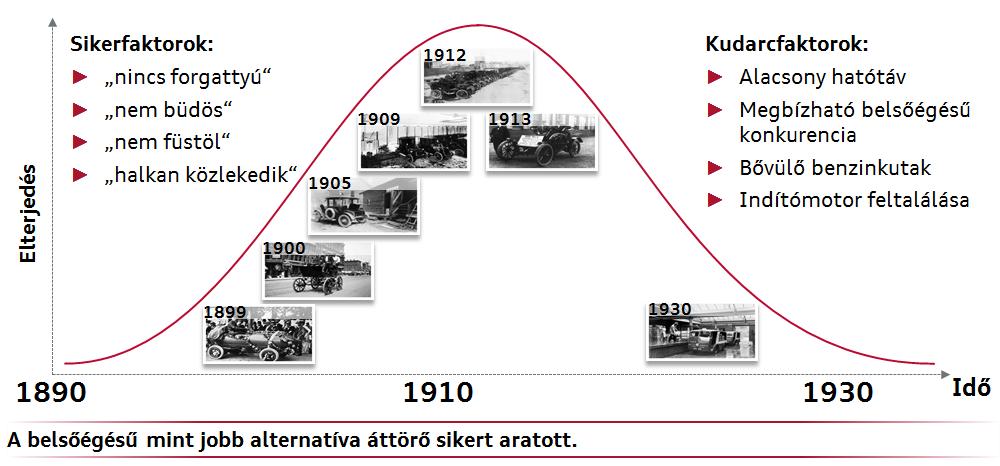

40 40 3. Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája A mobilitás története a 20. század elején

41 41 3. Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája Hajtáslánc hatásfokok összehasonlítása

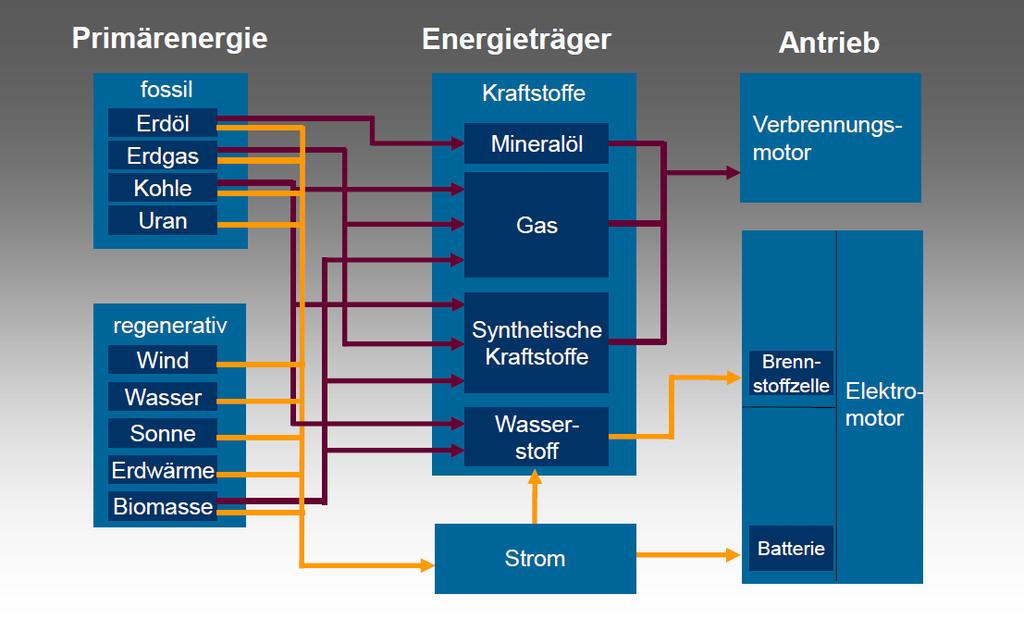

42 Quelle: H. Steiger: Uni Vortrag Győr Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája Potenciális lehetőségek a primer energiától a hajtásláncig

43 43 3. Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája Alternatív üzemanyagok világszerte CNG LPG FlexFuel / E85 / E100 Biodiesel

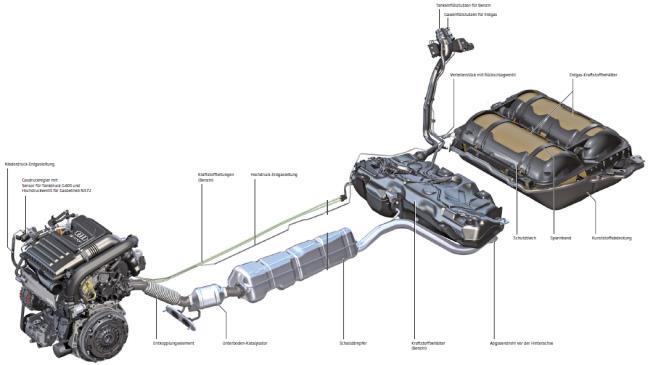

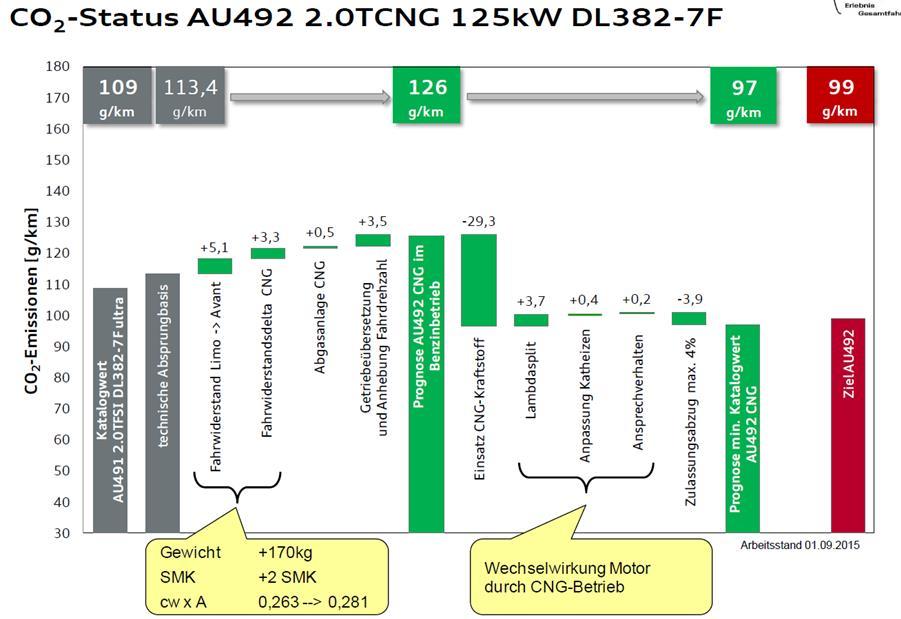

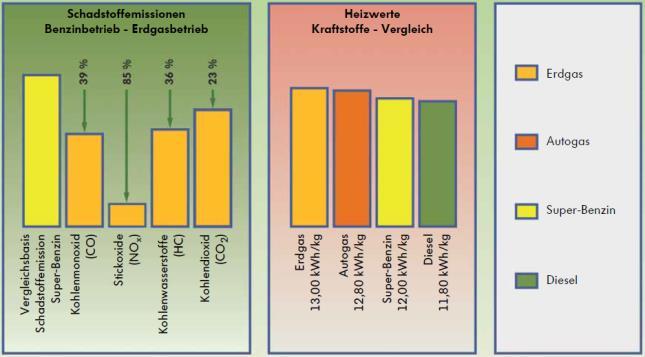

44 44 3. Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája CNG-hajtás az Audi-nál Változó gázminőség és fűtőérték orosz vagy északi-tengeri Magas kompressziótűrés ROZ 130 A3 Sportback 1,4L TFSI G-Tron R4 2,0L TFSI és V6 3,0L TFSI

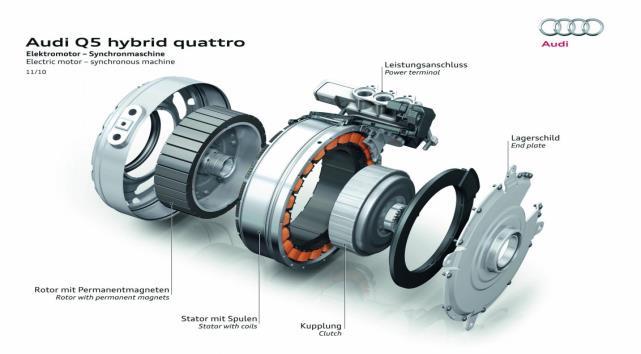

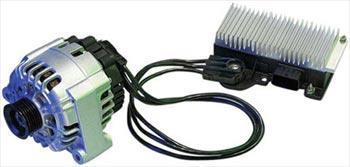

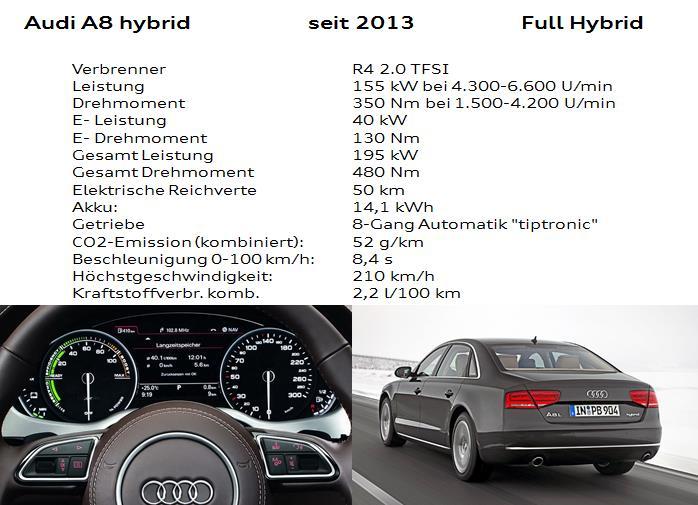

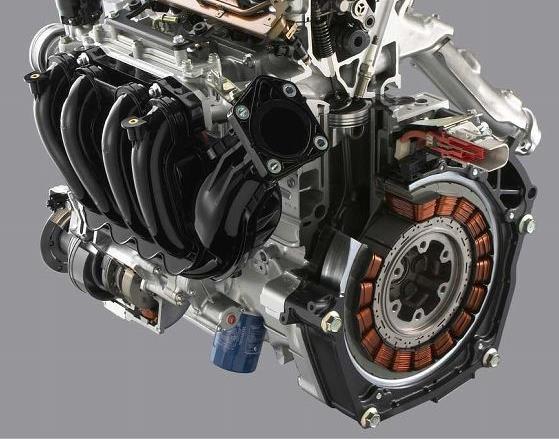

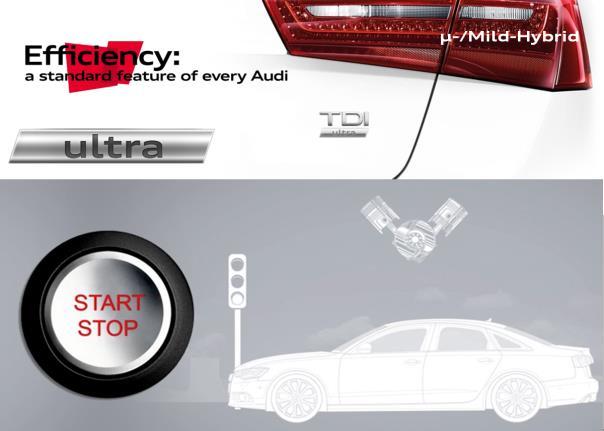

45 45 3. Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája µ-/mild-hybrid Full-Hybrid

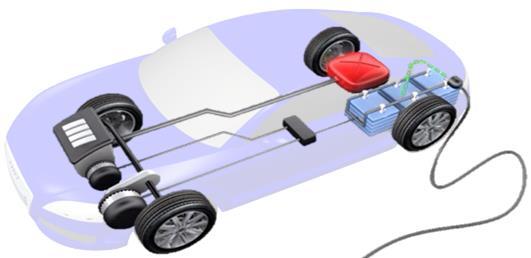

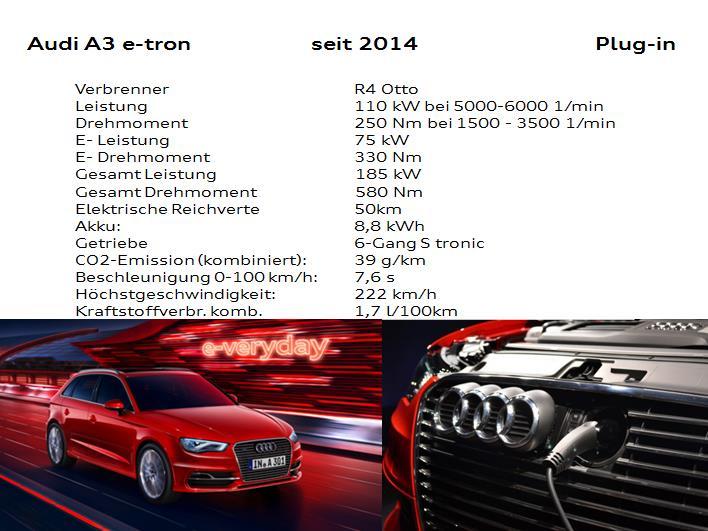

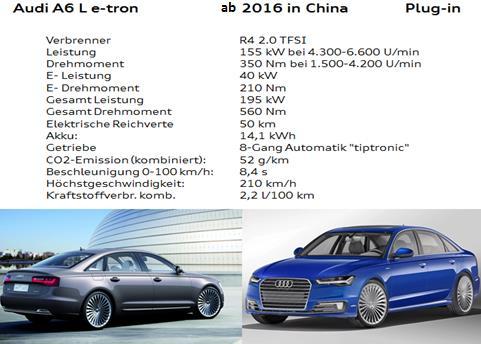

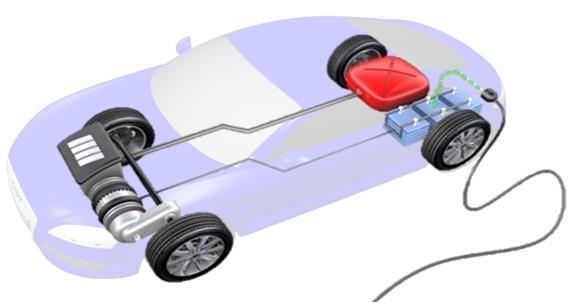

46 46 3. Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája Plug-in Hybrid

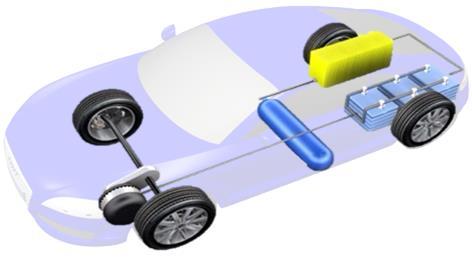

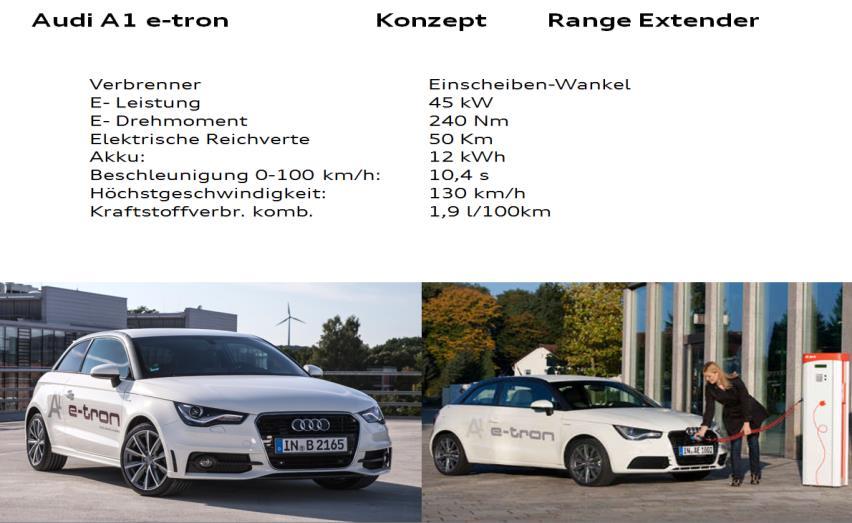

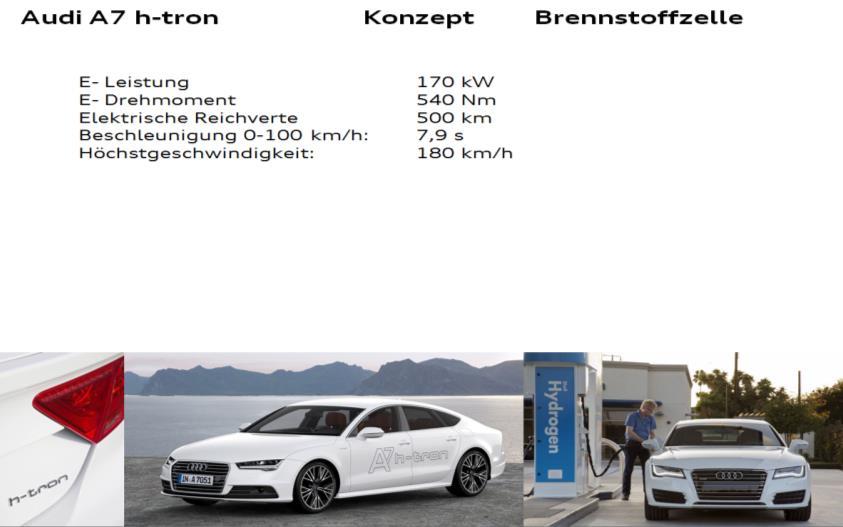

47 47 3. Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája Range Extender Brenstoffzelle

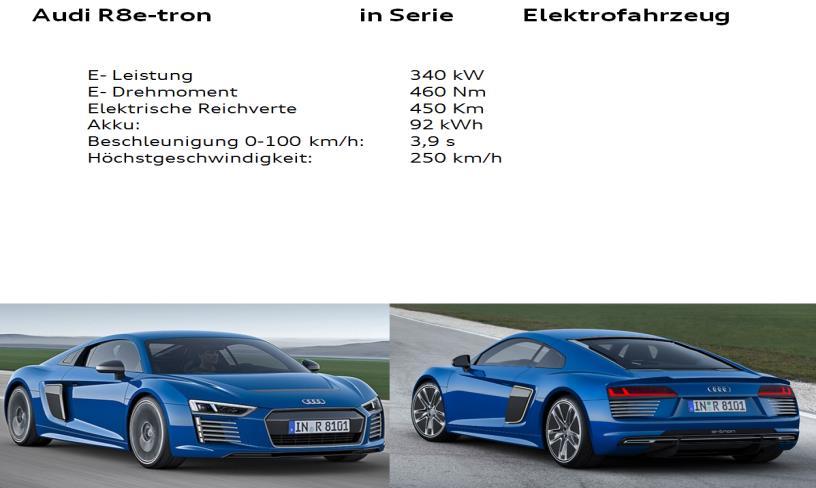

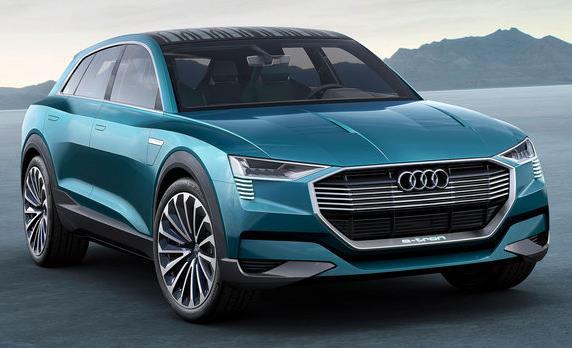

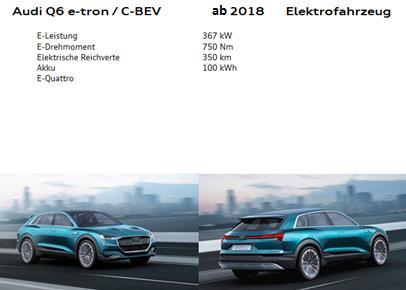

48 48 3. Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája Tisztán elektromos hajtás Villanymotor gyártás Győrben 2018-tól Járműgyártás Brüsszelben 2018 végétől

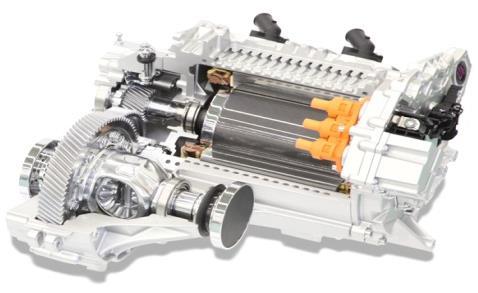

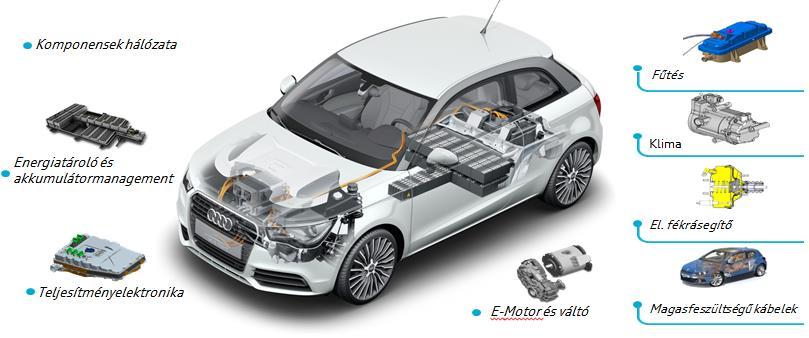

49 49 3. Belsőégésű motorok jövője 3.1 A következő évek hajtás- és tüzelőanyag stratégiája Tisztán elektromos hajtás komponensei

50 50 3. Belsőégésű motorok jövője 3.2 Összefoglalás - kitekintés A 2025 utáni CO 2 flottacél csakis egy kiegyensúlyozott hajtáslánc-kombinációval elégíthető ki. A 95g/km CO 2 kibocsátási cél csak elektromos hajtás-kombinációval érhető el. A CNG-ben és a szintetikus tüzelőanyagokban hatalmas potenciál rejlik ezek lehetnek a 0 g/km kibocsátás elérhetőségének alternatívái Egyre fontosabb szerepet kap a wheel-to-wheel emisszó Fontos hogy honnan jön az áram? vagy mit fogunk használni a szintetikus tüzelőanyag előállításához? Az üzemanyagcellás járművek előreláthatólag csak 2020 után fognak szériaéretté válni drága infrastruktúra

51 51 Források Wolfgang Hatz, Konzern Entwicklung Aggregate, VW AG Audi SSP H. Steiger: Uni Vortrag Győr 2011 NOVAgreen Projektmanagement GmbH Wikipedia
