Fűtésvezérlés kezdőknek Domoticz alapon (kondenzációs kazánra és padlófűtésre) Seres Tamás

Átírás

1 Fűtésvezérlés kezdőknek Domoticz alapon (kondenzációs kazánra és padlófűtésre) Seres Tamás

2 Motivációk, elvárások IoT szemlélet és gondolkodás mód bemutatása. Háztáji IoT: a szellőztetés már megoldva, redőnyök mennek föl-le. Mit lehet még itthon háztájizni? A fűtés! A fűtéssel kapcsolatos elvárásaim visszamérése. Jól működik-e? Jól vásároltam anno? Jó volt a koncepció? Lehet-e valamin javítani?

3 Fűzéssel kapcsolatos elvárásaim Jó hő érzet: teljesül szobánkénti hőfok-beállítás lehetősége. 6 db szobánkénti prg termosztát, ez megtakarítást is jelent A fűtés ne legyen látványeleme a lakásnak: teljesül Padlófűtés, törölköző szárító radiátor Legyen gazdaságos az üzemeltetés: teljesül Padlófűtés, kondenzációs kazán, egyenletes hőfok A beruházás se legyen magas. Tudatos eszköz vásárlás, költség viszonylagos.

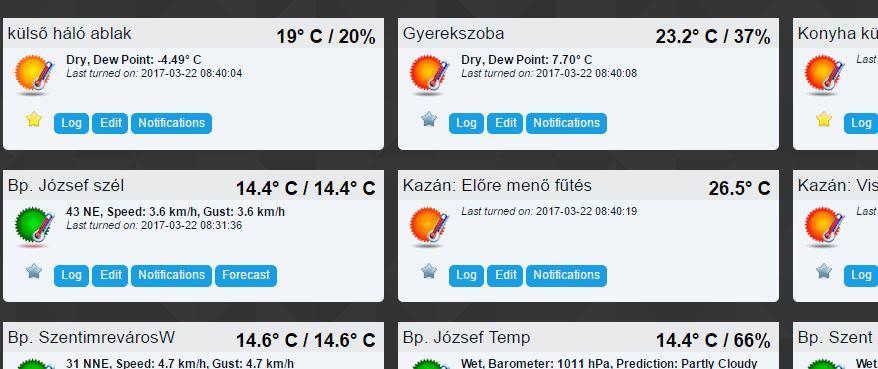

4 Mérés, hogyan, eredmények Kettő, majd három hőmérő felszerelése és bekötése a Domoticz rendszerbe iki/index.php/temperaturesen sor

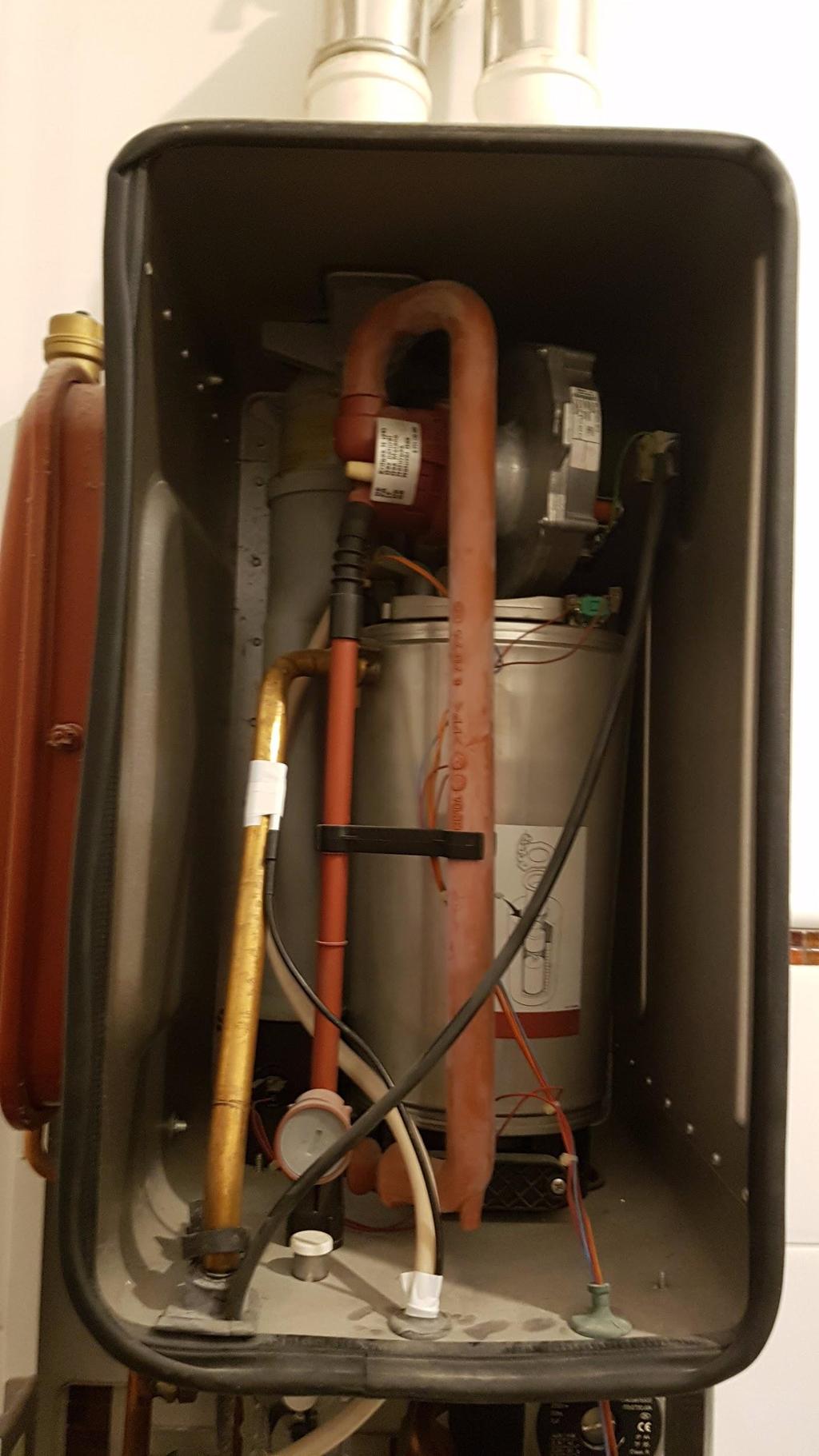

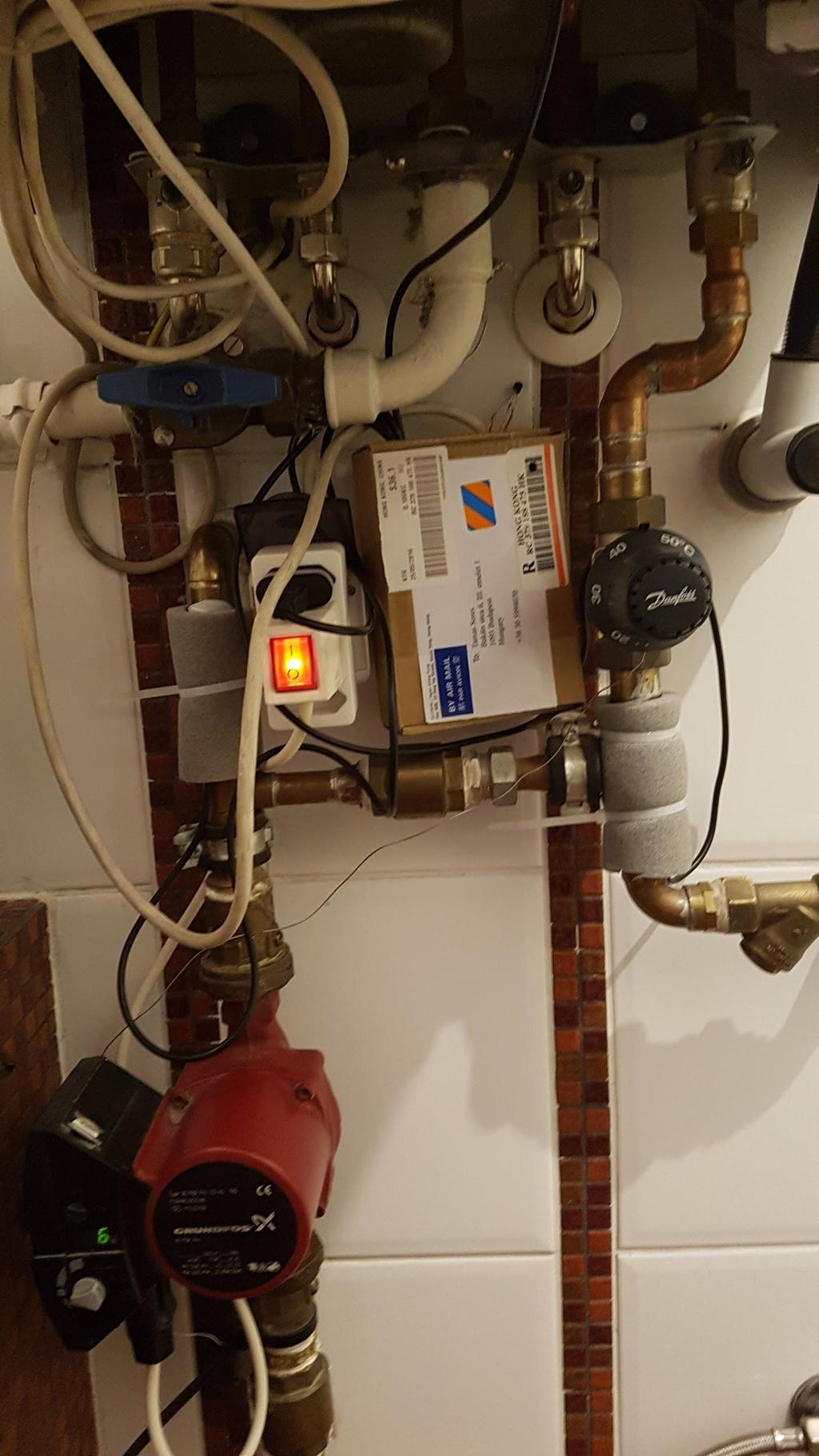

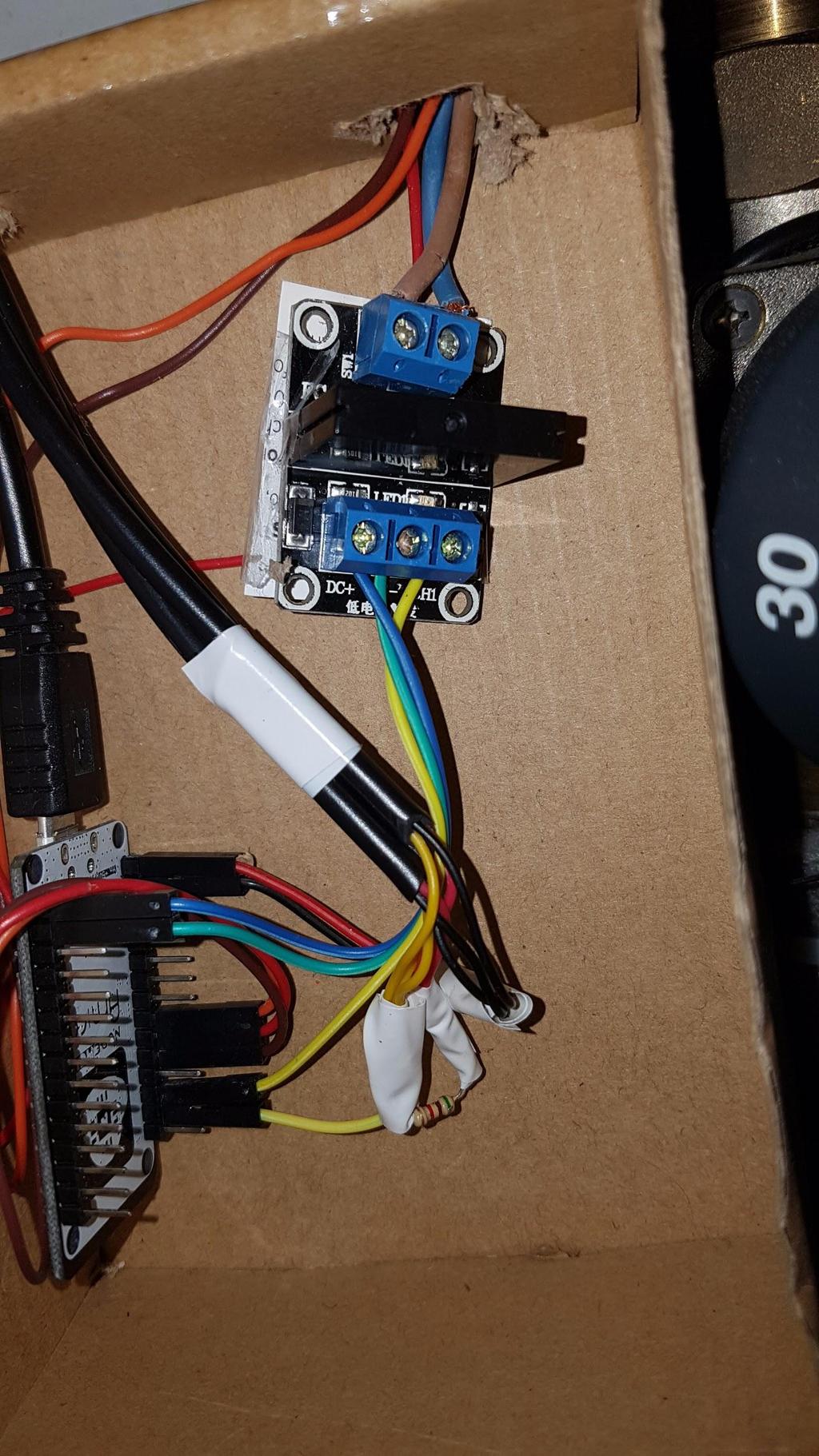

5 Szenzorok elhelyezése

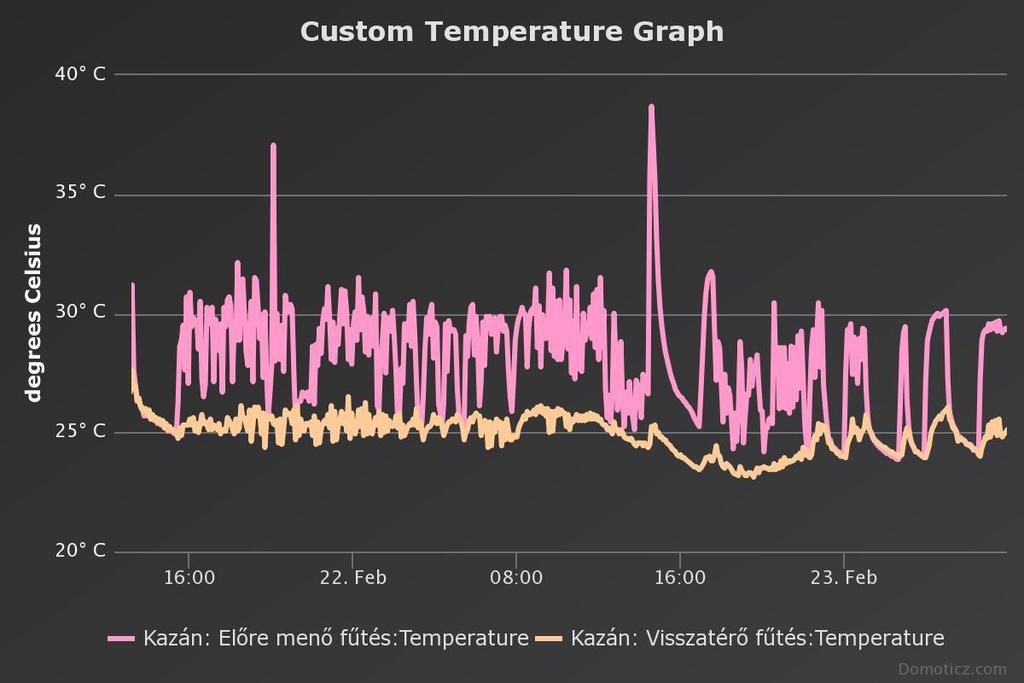

6 Ez mit jelenthet?

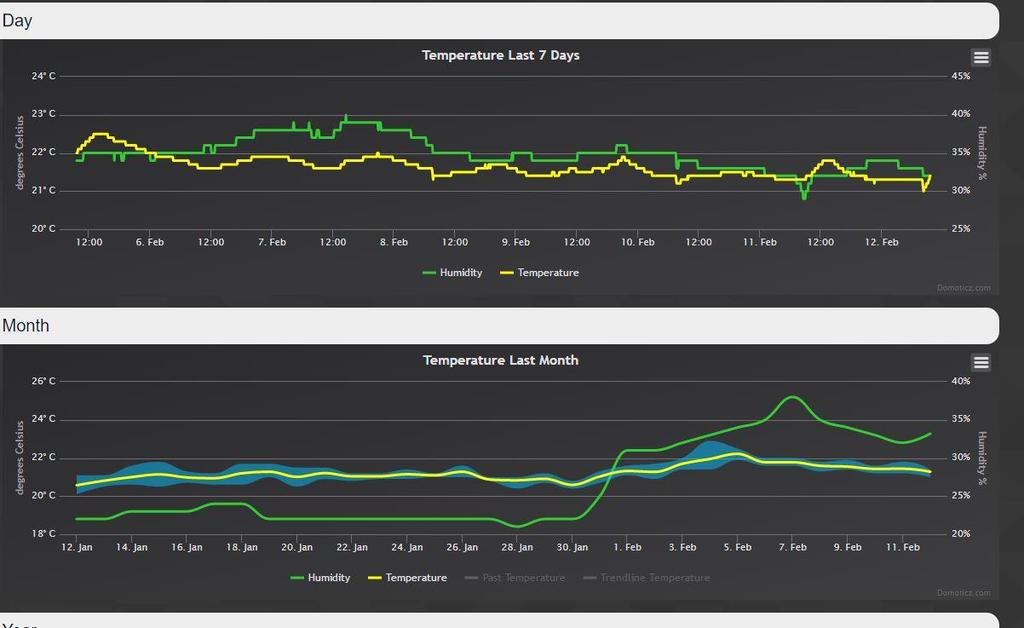

7 Mit mértem? Próbáljuk meg értelmezni!

8

9 Fűtési rendszer alkotó elemeinek bemutatása Lakásfűtés jellemzői: Padlófűtés, törölközőradiátor a fürdőben számított hőigény (gépész) max.: 10438kW szoba 22 C kinti -20 C helyiségenként (9): szobák: 1704kW 2517kW 1370kW 1490kW előszoba, fürdő, WC: 1219kW 353kW, 173kW konyha, kisszoba:1003kw, 609kW Szigetelés: 50-es vakolt falak 2 rétegű szigetelt ablakok, bejárati ajtó (mind fára cserélve) Kazán jellemzők: Junkers Cerasmart ZSB16 Max. névleges hőteljesítmény: 40/30 C: 15,9kW Min. névleges hőteljesítmény: 40/30 C 3,9kW külső hőmérséklet szabályzó, és ki/be kapcs. hőigény alapján ( vízhőfok) Szelepek: 12 db Dunfoss TWA 2W, 230V, nyitás zárás idő: ~3 perc termosztátok (6 db): Honeywell CM907 heti prog+ extrák? Szivattyú: Grudfoss Alphe pro 6-20W több üzemmód

10 Fűtés terv

11 Kapcsolás

12 Működési költségek Gáz számla: ~9000 Ft/hó átalánydíj Használati melegvíz és főzés ~4300/hó fűtés 9 700Ft/ hó kalkulált a 6 hónapra + Villany: Kazán: 40/60/80+10 W (szivattyú+áramkörök): 1280Ft/hó ha fűt 100W Plusz keringető szivattyú: 6-11W között 205 Ft/hó szelepek: 12 db TWA szelep 50%-ban 307 Ft/hó Teljes költség: SUM Ft/ hó gáz és villany 6 hónapra fűtési idényre nézve

13 Hogyan működik a lakás a fűtés szempontjából A jó hőérzethez az egyensúlyra törekszünk. T Kihűlés Fűtés melegedés Passzív ház Felületfűtés Radiátoros Rosszul szigetelt ház t

14 Mért adatok értelmezése, lépések 1 1. A külső hőmérséklet mérő a. b. c. utcai és az állomás közt 10 fok difi M: árnyékolása, fénykép (űrkorszak) E: 5-7 fok javulás

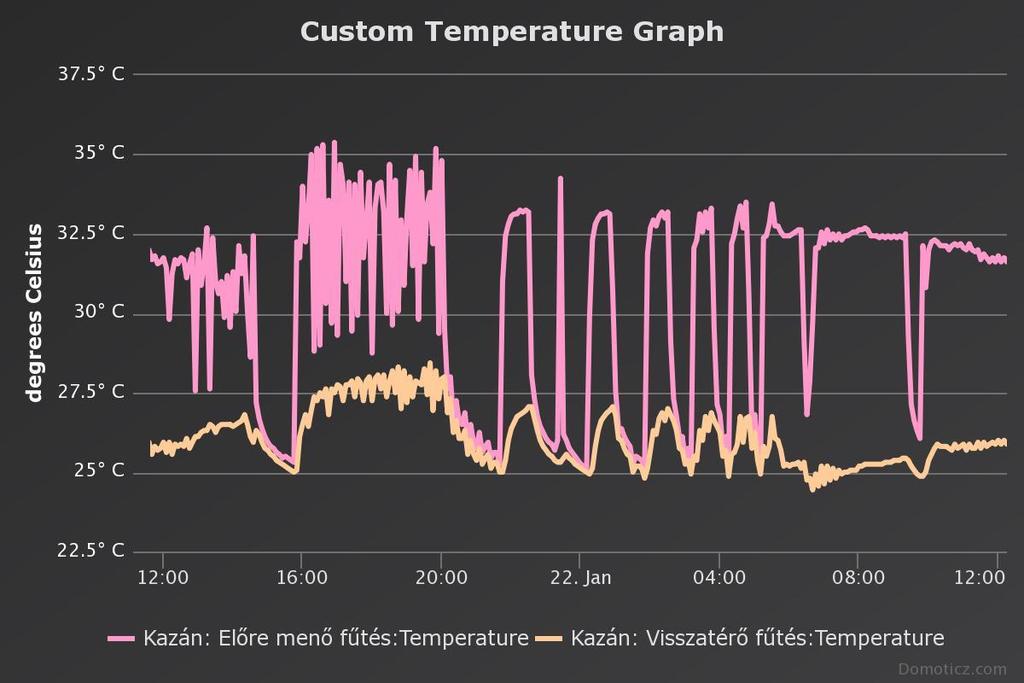

15 Kapcsoló üzemű fűtés

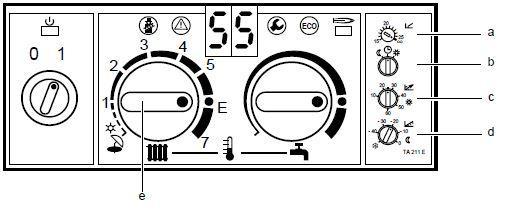

16 Külső hőmérséklet szabályzó működésének megértése a. b. c. d. e. f. külső hőmérséklet alapján előre menő hőfok beáll, ill. fűtés kikapcs, bekapcs, túlmelegedéskor kikapcsol a kazán téves működés, leáll a fűtés, ha kint meleg van. nagyon leesik az előre menő hőfok, mivel teszi a dolgát, ha kint a napon meleg van. K: Nincs is értelme. mivel A 35-40C tartományban kell lenni az előre menőnek, itt ebben nincs számottevő megtakarítás padlófűtés esetén kondenzációs kazánnál. K: a kazán keringető szivattyúja folyamatosan megy. Van erre szükség? Felesleges fogyasztás? M: kikötve, a hőigényt érzékelem helyette

17 Hőigény érzékelése, kapcsoló üzem, túlmelegedés kezelése Akkor mi legyen helyette? V: fűtés igény vízhőfokkal E: éjszakai, nappali impulzus üzem (5 perces): felesleges bekapcsolások veszteség termelés Mit lehet tenni? Legyen -e főtermosztát? + Hőigény érzékelés méréssel i. szelep fogyasztással vagy keringető szivattyú fogyasztással ii. simán hő méréssel Hő igény érzékelés V:előre<vissza, Blocky prg némi trükkel (-1C) Mi van a túlmelegedéssel, HMV-vel M: kell még egy hőmérő a kazánba

18

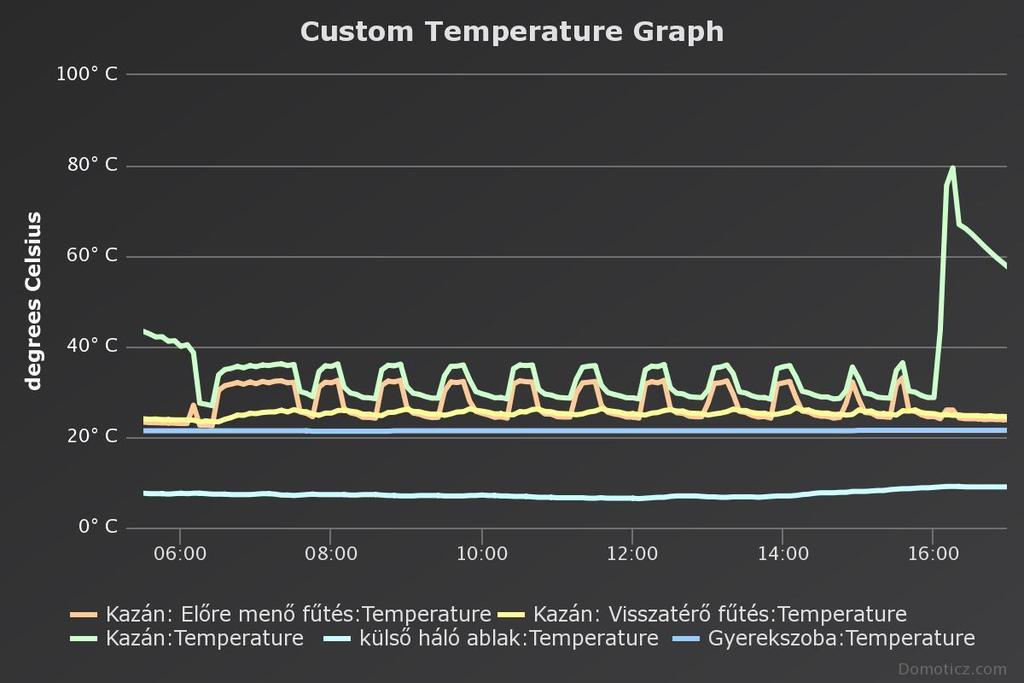

19 Eredmény: egy szép fűtésgrafikon

20 Programozás Fő szempont, hogy lehetőleg mindent a Blocly-ban csináljak Paraméter tábla alkalmazása, belső változók: F kikapcsolási hőfok F bekapcsolási hőfok Megfutás (hőfok) Az eseményeket, státuszokat definiáltam, amit külön kis prg-ban kezelek és kapcsolókat kapcsolnak Fűtésigény - Fűtésigény Fűtés indító - Fűtés kapcsoló Fűtés megfutás megállító - - Fűtés kapcsoló Fűtés megfutás megállító 2 (vészmegállító, ha kihagyna a Wifi) ( ez már másként)- Fűtés kapcsoló Használati melegvíz érzékelés - Használati melegvíz Túlmelegedés érzékelés - Túlmelegedés jelző Minden prg hőfok összehasonlítással és And Or logikával működik Minden státusz váltás metrikáját logba írni!

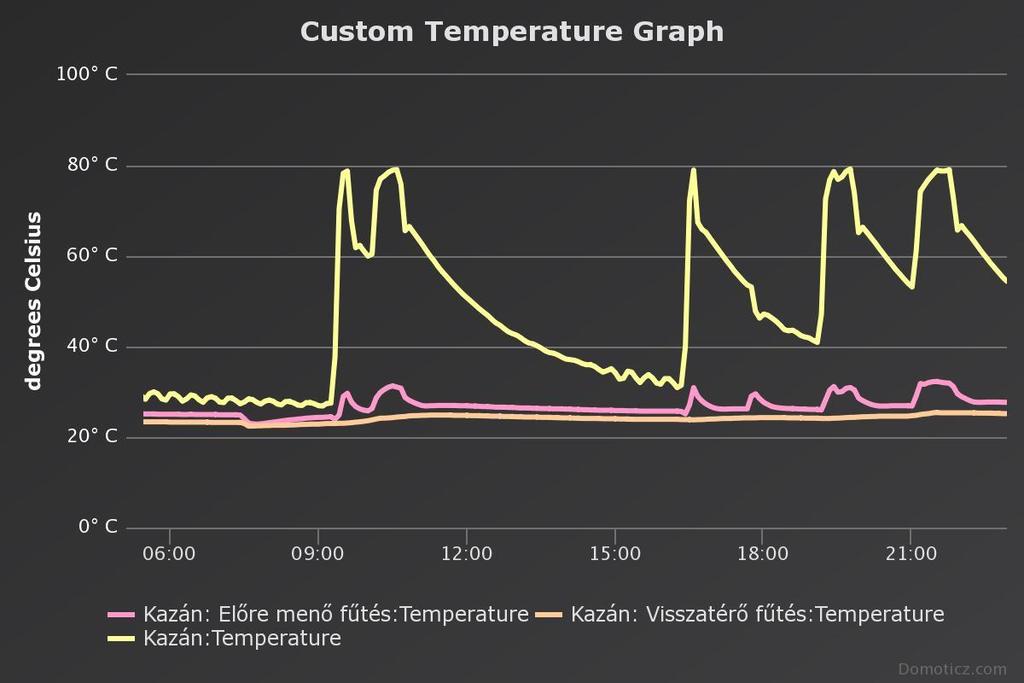

21 Nincs hő igény + használati melegvíz készítés és hülés

22 Amíg megy a HMV és ki nem hűl, addig nincs fűtés Megoldás: Külön kell választani a túlmelegedést és a HMV készítést. Így a fűtést rá tudom indítani a HMV hülésre és fűt. Státuszok amik kellenek: HMV készítés Fűtés igény Túlmelegedés jelző Fűtés

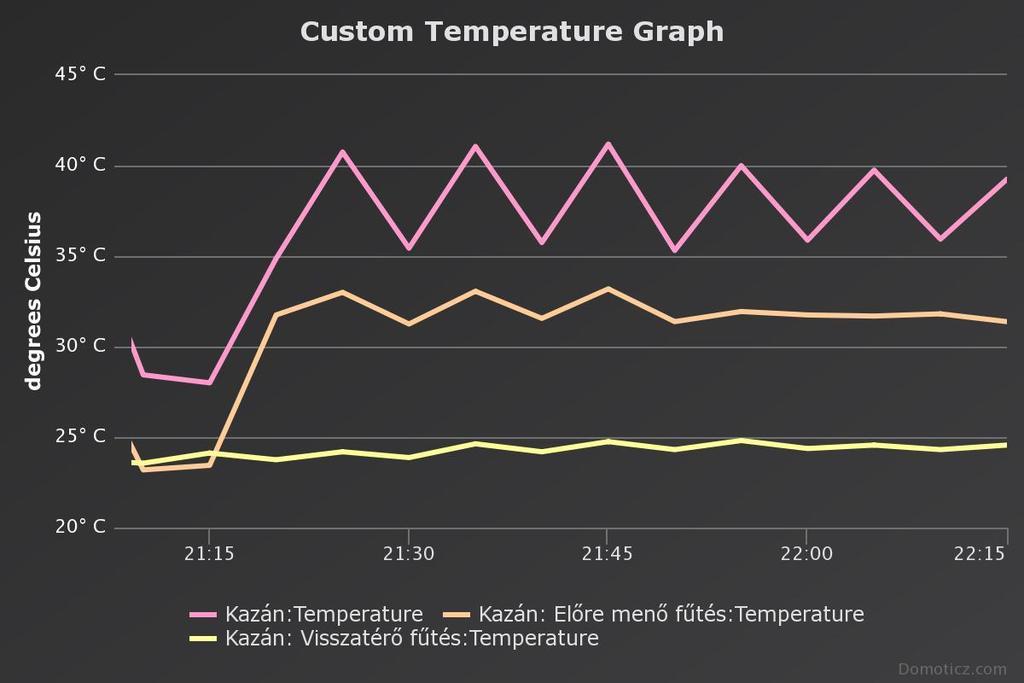

23 Még mindig maradt kapcsoló üzem!!!

24 Kapcsoló üzem megértése és megoldás 5. Még mindig van kapcsoló üzem a. b. c. a kazán megy, de nem melegszik a visszatérő, ez hogy lehet? V: a termosztát 6 perces periódussal kapcsol, a szelepek 3 perc alatt nyitnak, 3 perc van a hő felvételre, itt veszteség is van M: termosztát éjszakára 19 fok, nappal is fel le, így hosszabb ki-be kapcs. állapot áll elő. termosztát veszteség szelep kazánfűtés

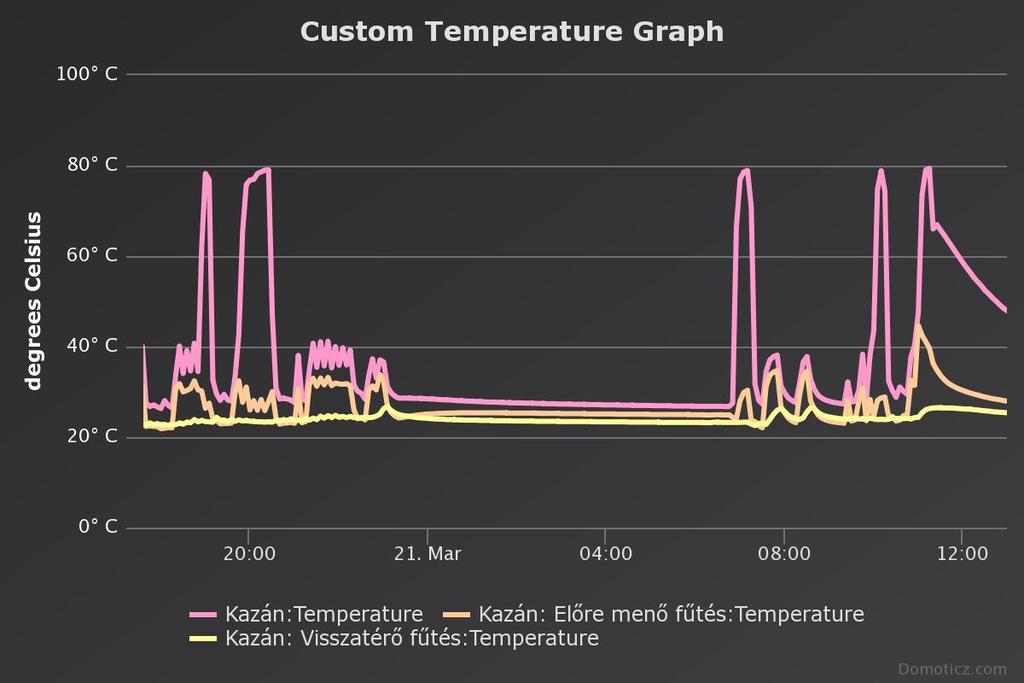

25 Termosztát beállítása előtt és után

26 Eredmények 2 Külső hőmérséklet mérő szigetelése, de később kiiktatásra került ez a funkció Az időjáráskövető áramkör kiiktatása: megtakarítás Wifi kommunikációs hiba feltárása Felesleges fogyasztás feltárása: kazánszivattyú Felesleges bekapcsolások csökkentése: gázmegtakarítás ki-be kapcs. jelentős hőfok esésnél kommunikáció monitorozása Megtakarítás

27 Megtakarítás Gáz: felesleges bekacsolások kiiktatásával: óránként 3-5, napi 90 Ft/kapcs havi: 2990Ft/hó (ezt vissza fogom mérni télen, ha már a gázórám is IoT) Élettartam: a sok bekapcsolás miatt lehet, hogy csökken a kazán élettartama Villany: időjárás követés kikapcs.: 614 Ft/hó SUM: 3604 Ft/hó a 11500,-Ft/hó-ból Megtakarítás: 31% ROI: 1 hónap alatt térül, ha már van domoticz és tudományaimat szórakozásnak tekintem

28 Megállapítások 2 Mi az, amit nem tud a kazán? Hogy milyen fűtéstípusunk (radiátor, padló,fal, stb.) van és milyen termosztátok, milyen szelepünk, mi a hőigény mértéke (min., max.) mikor és hol szellőztetünk stb. Mi az, amit nem tud a termosztát? Milyen kazánt, fűtést, szelepet hőigényt, stb. kapcsol. Hogy fog ez jól működni? Ez a tudatlanság pénzbe kerül és komfortveszést jelent,minden szükségtelen bekapcsolás veszteség!

29 Értékelés A fűtéssel kapcsolatos elvárásaim visszamérése. Megtörtént, teljesülnek továbbra is. Jó az irány? Igen Jól működik? Nem tetszik, de javítva. Jól vásároltam anno? Igen/Nem, de ma sem tudnám gyári cuccokkal megoldani Jó volt a koncepció? Igen, továbbra is ez kell. Lehet-e valamin javítani? Igen, sokat: 20-30% megtakarításra is számítok A feladat. Nagyon izgalmas, szórakoztató és tanulságos. Tanulságok A szenzorosítás: 30 perc Működési logika: napok és sok munka Az igazi értéket a vezérlés és a logika kialakítása képzi (Analitic, BI) MEG KELL ÉRTENÜNK, AMIVEL FOGLALKOZUNK (szakértővé kell válnunk) IoT szemlélet, gondolkodás mód bemutatása. Ezt döntsétek e Ti!

30 Köszönöm a figyelmet!

31 Eredmények + Feltártam a nem hatékony működést Nincs illesztve a kazán és fűtés: a kazán teljesítménye min. 3,9 kw, a fűtésigény egy kör esetén akár 0,1kW : Ha legközelebb kazánt veszek, akkor jó lenne, ha min. 1kW lenne, még a max. 10kW a terv alapján pl: immergas-victrix-12-x-tt-2-erp-12-kw 1,9/12kW nim max. De nincs megadva, hogy mennyi hőfokon! modulációs fűtési teljesítmény 50/30 C-nál CGB ,1-től 15,2 kw-ig
