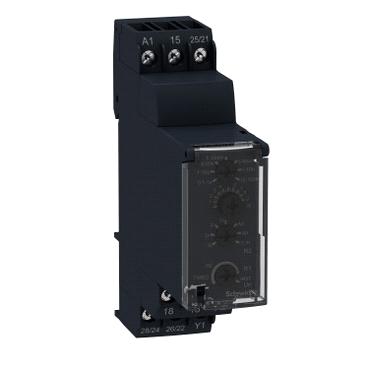

RE22R2MMU RE22 multifunkciós időrelé, 10 funkció, 2CO, 24VDC vagy VAC

Átírás

1 Termékadatlap Karakterisztika RE22R2MMU RE22 multifunkciós időrelé, 10 funkció, 2CO, 24VDC vagy VAC Fő jellemzők Termékcsalád Zelio Time Termék vagy komponens típusa Moduláris időrelé Diszkrét kimenet típusa Relé Készülék rövid megnevezése RE22 Névleges kimeneti áram 8 A Kiegésztők Érintkezők típusa és összetétele Időkésleltetés típus Időkésleltetési intervallum Vezérlés típusa [Us] névleges betáplálási feszültség Feszültségtartomány 1 kapcsolási ciklus időzített kontaktus 1 kapcsolási ciklus időzített vagy azonnali kontaktus A Ac At B Bw C D Di H Ht s H perc s H perc s Homloklap forgatógomb 24 V DC V AC 0,85...1,1 Us Betáplálási frekvencia Hz (+/- 5 %) Csatlakozás típusa Csavaros bekötés : 2 x 1,5 mm² kábelvéggel Csavaros bekötés : 2 x 2,5 mm² kábelvég nélkül Meghúzási nyomaték N.m megfelel IEC Burkolat anyaga Önkioltó Ismétlési pontosság +/- 0,5% megfelel IEC Hőmérsékletingadozás Feszültség ingadozás +/- 0,05%/ C +/- 0,2%/V Időkésleltetés állítási pontossága +/- 10% a méréshatárra -25 C megfelel IEC Legkisebb impulzusszélesség 30 ms 100 ms (terhelés alatt) Szigetelési ellenállás 100 mohm -500 V DC megfelel IEC Visszaállítási idő Ellenállóképesség mikromegszakításokkal szemben Teljesítményigény VA-ban Teljesítményigény W-ben Megszakítási kapacitás Minimális kapcsolóáram 120 ms (de-energetizációkor) > 10 ms 50 VA -240 V AC 0.7 W -24 V DC 2000 VA 10 ma 5 V A dokumentumban található információk a termékek teljesítményével kapcsolatos általános leírásokat és/vagy műszaki jellemzőket tartalmazzák. A dokumentum nem használható a termékek egyedi felhasználói alkalmazások tekintetében való alkalmasságának és megbízhatóságának meghatározására. Az adott körülmények közötti alkalmazás tekintetében a megfelelő kockázatelemzések elkészítése, valamint a termékek értékelése és tesztelése a felhasználó vagy a szerelést végző szakember feladata. Sem a Schneider Electric Industries SAS, sem annak leányvállatai vagy kapcsolt vállalkozásai nem vállalnak felelősséget a dokumentumban foglaltaktól eltérő használatból eredő következményekért. 1 / 6

2 Maximális kapcsolási áram Maximális kapcsolási feszültség Elektromos élettartam Mechanikus tartósság 8 ma 250 V ciklusfor 8 A -250 V ACfor ellenálló load ciklus Uimp névleges lökő-feszültség állóság 5 kv esetén µs megfelel IEC kv megfelel IEC Késleltetés Biztonsági megbízhatósági adatok Szerelési helyzet < 100 ms MTTFd = 182,6 év B10d = Bármely pozíció a normál függőleges tartó síkhoz képest Szerelési támogatás 35 mm DIN sín megfelel EN/IEC LED állapota Szélesség Termék súlya Zöld LED (villogás)for timing in progress Zöld LED (stabil)for energia BEKAPCSOLVA Sárga LEDfor relay energised 22.5 mm 0,09 kg Környezet dielektromos szilárdság 2.5 kv esetén 1 ma/1 perc -50 Hz megfelel IEC szabványok EN EN EN EN IEC direktívák termékbizonyítványok 2004/108/EC - elektromágneses kompatibilitás 2006/95/EC - kisfeszültségű irányelv CCC CE CSA CULus GL RCM EAC China RoHS üzemi környezeti levegő hőmérséklet C környezeti levegő hőmérséklet tárolásra C IP védettségi szint IP20 (sorkapocs) megfelel IEC IP40 (burkolat) megfelel IEC IP40 (előlap) megfelel IEC rezgési ellenállás 20 m/s² (f = Hz) megfelel IEC ütésállóság 15 gn (időtartam = 11 ms) megfelel IEC relatív páratartalom 93 %, kondenzáció nélkül megfelel IEC elektromágneses kompatibilitás Vezetett és sugárzott kibocsátások, B osztályú megfelel EN Elektroszatikus kisütés védelem teszt (tesztszint: 6 kv, 3. szint - érintkező tehermentesítő) megfelel EN/IEC Elektroszatikus kisütés védelem teszt (tesztszint: 8 kv, 3. szint - légkisülés) megfelel EN/IEC Gyors tranziensekkel szembeni védettségi teszt (tesztszint: 1 kv, 3. szint - kapacitív csatlakozókapocs) megfelel IEC Gyors tranziensekkel szembeni védettségi teszt (tesztszint: 2 kv, 3. szint - közvetlen érintkezés) megfelel IEC Lökőfeszültség próba (tesztszint: 1 kv, 3. szint - differenciáló üzemmód) megfelel IEC Lökőfeszültség próba (tesztszint: 2 kv, 3. szint - normál üzemmód) megfelel IEC Sugárzott rádiófrekvencia elektromágneses mezővel szembeni védettségi teszt (tesztszint: 10 V, 3. szint - 0, MHz) megfelel IEC Elektromágneses mező elleni védettség teszt (tesztszint: 10 V/m, 3. szint - 80 MHz...1 GHz) megfelel IEC Mikroszakadásokkal és feszültségeséssel szembeni védettség (tesztszint: 30 % ms) megfelel IEC Mikroszakadásokkal és feszültségeséssel szembeni védettség (tesztszint: 100 % - 20 ms) megfelel IEC Kínálat fenntarthatósága Fenntartható ajánlat Green Premium termék 2 / 6

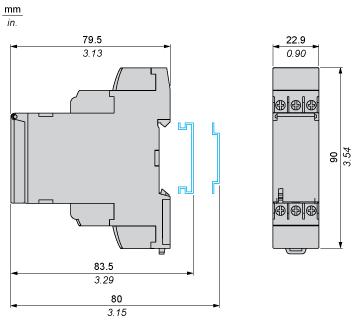

3 RoHS (dátum kód: YYWW) REACh A termék környezeti profilja Termékkivezetési feladatok Megfelelés - óta Schneider Electric megfelelőségi nyilatkozat A referencia nem tartalmaz SVHC-t a határérték felett Elérhető Elérhető Dimensions Internal Wiring Diagram Wiring Diagram Function A : Power on Delay Relay The timing period T begins on energization. After timing, the output(s) relay close(s). 3 / 6

4 Function Ac : On- and Off-Delay Relay with Control Signal After power-up, closing of the control contact Y1 causes the timing period T to start (timing can be interrupted by operating the Gate control contact G). At the end of this timing period, the relay closes. When control contact Y1 re-opens, the timing T starts.at the end of this timing period T At the end of this timing period T, the output reverts to its initial position (timing can be interrupted by operating the Gate control contact G). Function At : Power on Delay Relay (Summation) with Control Signal After power-up, the first opening of control contact Y1 starts the timing. Timing can be interrupted each time control contact closes. When the cumulative total of time periods elapsed reaches the pre-set value T, the output relay closes. T = t1+t2+t3 Function B : Interval Relay with Control Signal After power-up, pulsing or maintaining control contact Y1 starts the timing T. The output relay closes for the duration of the timing period T then reverts to its initial state. Function Bw : Double Interval Relay with Control Signal On closing and opening of control contact Y1, the output relay closes for the duration of the timing period T. 4 / 6

5 Function C : Off-Delay Relay with Control Signal After power-up and closing of the control contact Y1, the output relay closes. When control contact Y1 re-opens, timing T starts. At the end of the timing period, the output(s) relay revert(s) to its/their initial state. Function D : Symmetrical Flasher Relay (Starting Pulse Off) Repetitive cycle with two timing periods T of equal duration, with output(s) relay changing state at the end of each timing period T. Before power-up Y1 should be permanently connected to A1. Function D : Symmetrical Flasher Relay (Starting Pulse On) Repetitive cycle with two timing periods T of equal duration, with output(s) relay changing state at the end of each timing period T. Function H : Interval Relay On energization of the relay, timing period T starts and the output(s) relay close(s). At the end of the timing period T, the output(s) relay 5 / 6

6 revert(s) to its/their initial state Legend Relay de-energised Relay energised Output open Output closed Y1 : Control contact R1/R2 :2 timed outputs R2 The second output is instantaneous if the right position is selected inst. : T : U : Timing period Supply Function Ht : Interval Relay (Summation) with Control Signal On energization, the output relay closes for the duration of a timing period T then reverts to its initial state. Pulsing or maintaining control contact Y1 will again close the output relay. Timing T is only active when control contact Y1 is released and so the output relay will not revert to its initial state until after a time t1 + t2 + t3 The relay memories the total, cumulative opening time of control contact Y1 and, once the set time T is reached, the output relay reverts to its initial state. T = t1+t2+t3 Legend Relay de-energised Relay energised Output open Output closed Y1 : Control contact R1/R2 :2 timed outputs R2 The second output is instantaneous if the right position is selected inst. : T : U : Timing period Supply 6 / 6
