1 Földmérők Világnapja, Európai Földmérők és Geoinformatikusok Napja III. 21. Egyetemi Digitális Térképtár, az egyetemi oktatás támogatásának eszköze Zentai László tanszékvezető egyetemi tanár Eötvös Loránd Tudományegyetem Térképtudományi és Geoinformatikai Tanszék

2 Bevezetés Az előadó A térkép térképész; az ország egyetlen térképész tanszékének vezetője; Egyetemvezető (oktatási rektorhelyettes), ICA főtitkár. ugyan a papírtérképek szerepe csökken, a felhasználók olyan térképeket igényelnek, amely mobileszközökön elérhető, bár a korlátozott kijelző méretek miatt az asztali gépek, rendes monitorok szerepe a professzionális felhasználók számára alapvető fontosságú; különféle böngésző keresési statisztikák szerint a térkép szó folyamatosan a legnépszerűbb kereső szavak között van, függetlenül az on-line térképszolgáltatásoktól; ICA térképészet definíció: art, science, profession.

3 Hogyan kezdődött (1)? 1991: megérkezett az ELTE Ludovika (Kun Béla) téri kampuszára az internet : ludens.elte.hu, az első levelezőszerver VAX operációs rendszer, DOS-szerű felhasználói felület még legalább 2-3 évig Sok érdeklődő , főleg az Egyesült Állomokból és Kanadából keresték az őseiket, akik a volt Monarchia területéről vándoroltak ki, segítséget kértek korabeli helységnevek azonosításában, Helységnévtárak; a szöveges információ önmagában nem elég (még messze a GoogleMaps és a hasonló szolgáltatások indulása 2005), térkép is szükséges. Térképek szkennelése A tanszéki térképtárból kiválasztottuk a legalkalmasabb térképeket: Legyen rajtuk minden település, ami szerepel a helységnévtárakban, XIX. szd. végi állapot XX. szd. eleji állapot: a legtöbb kivándorlás időpontja, már vannak pontos topográfiai térképekre (III. katonai felmérés) épülő, alapvetően a nagyközönségnek szánt térképek.

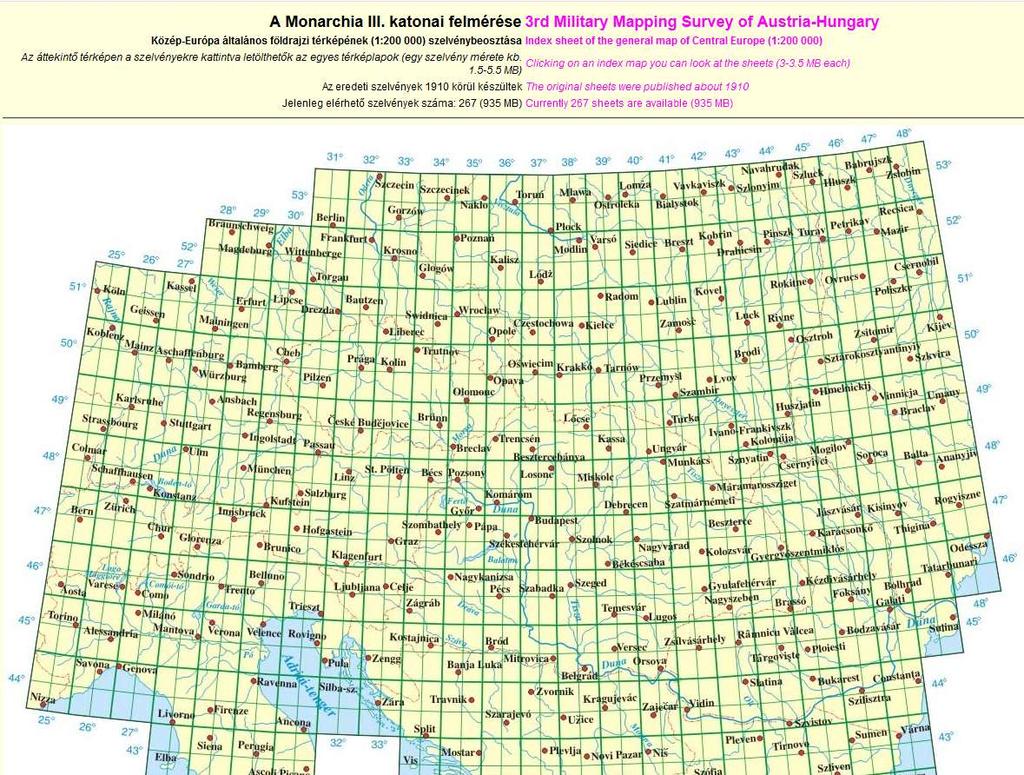

4 Hogyan kezdődött (2)? Vármegyetérképek: Gönczy Pál vármegyetérképei (Magyarország megyéinek fali és kézi térképei, ), 1: : Kogutowicz Manó vármegyetérképei (1882-től), 1: : A III. katonai felmérés 1: es térképe Nemcsak a települések, hanem településrészek, tanyák nevei is szerepelnek rajta. Nemcsak a Magyar Királyság területét ábrázolja, még Közép-Európánál is nagyobb terület, pl. olyan geneológiai szempontból izgalmas területeket, mint Szlavónia, Galícia, Bukovina, határőrvidékek. Publikálás a tanszéki honlapon, annak 1995-ös indulásától Először csak fapadosan. Állományméret és sávszélesség kompromisszuma (ez még nyugaton is csak a modemes korszak kezdete). Állomány (és könyvtár) név korlátok: 8+3 (DOS, Unix)

5 Hogyan kezdődött (térképek)?

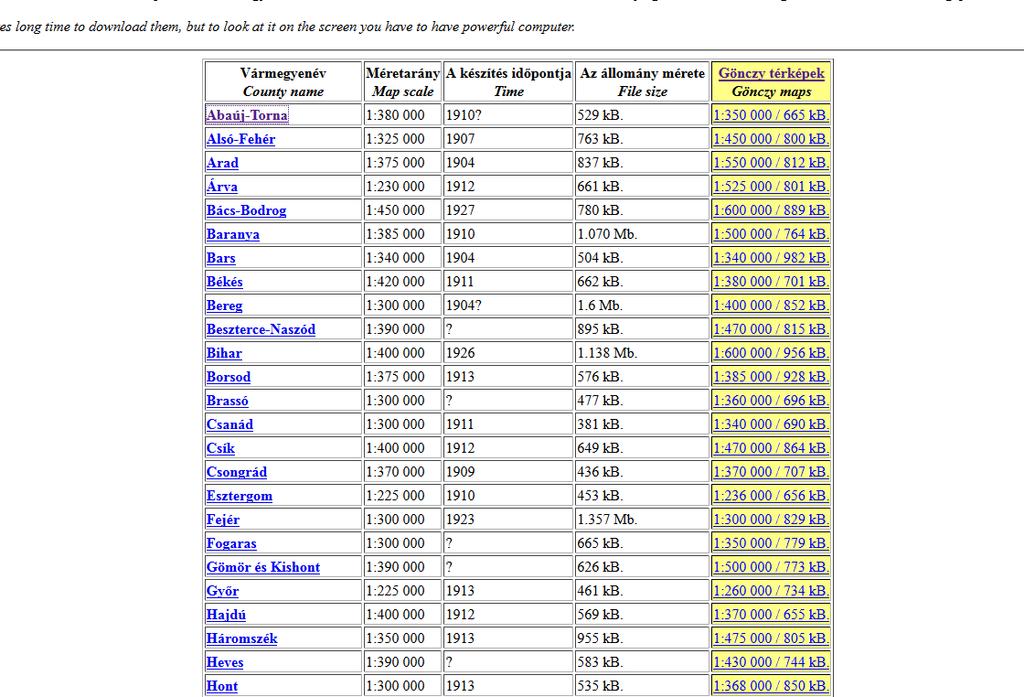

6 Hogyan kezdődött (térképek)?

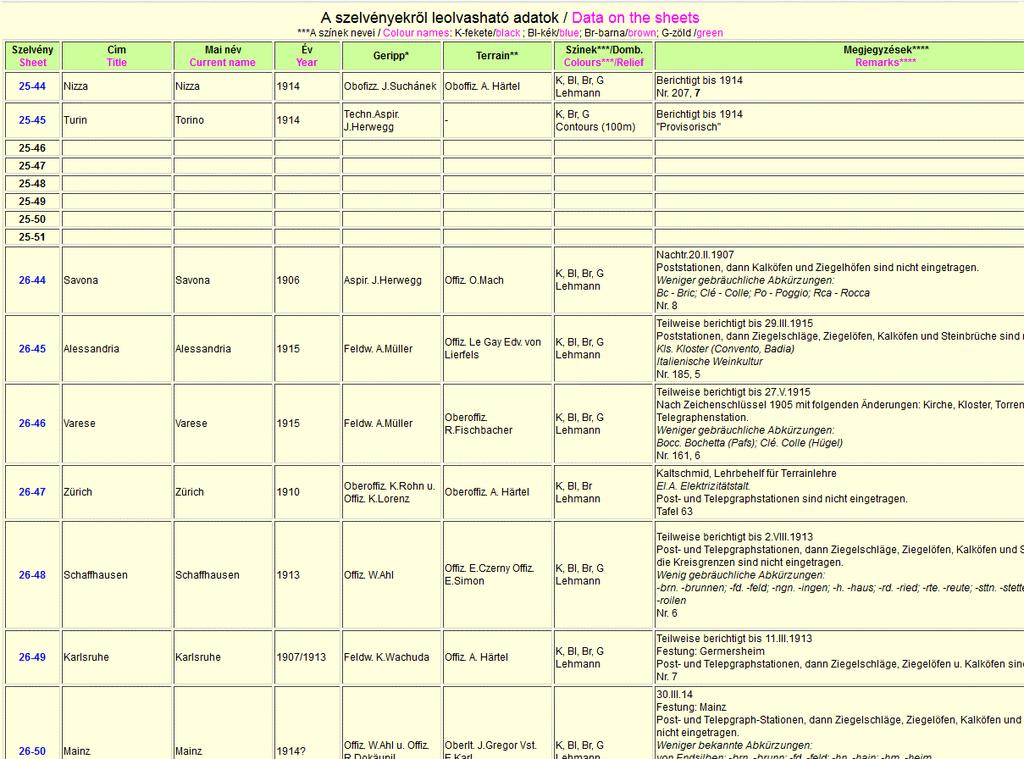

7 Hogyan kezdődött (metaadatok)?

8 Ami nem valósult/valósulhatott meg Helységnévtár, térképes keresővel: A Monarchiának majdnem önálló települése volt, nem is beszélve a Monarchián kívüli területről. Be kellett volna digitalizálni a helységnévtárakat is, mert ezek ekkoriban (és még elég sokáig) csak nyomtatott formában voltak elérhetőek. Várostérképek csak ki számban kerültek fel

9 EDIT (Egyetemi Digitális Térképtár) igazi előzmények 2003-ban megalakul az Informatikai Kar, melynek tanszékünk is része lesz (kiválás a Természettudományi Karból) Térinformatikai órák a programtervező informatikus hallgatók, szakdolgozatok, diplomamunkák, közös kutatások. Az alapszoftver fejlesztését 2004-ben kezdte el Elek István (Microsoft VisualStudio, ASP.NET), az Infopark Alapítvány által finanszírozott kutatásfejlesztési projekt első változata 2005-re készül el, megindul az adatfeltöltés. Fontos feltétel a megfelelő szkennerek megléte: A4, A3 síkszkennerek, 1 méter szélességű térképszkenner re már a 3.0 változat készült el (Windows Server 2003, MySQL 5.0 szerver). A MySql az alfanumerikus adatok kezelését végzi, amely a térképek hivatkozásait és leíró adatait tartalmazza, de a térképeket tartalmazó grafikus fájlokat nem. A térképek a fájlrendszerben vannak, amelyek a hivatkozások alapján érhetők el megnyitás vagy letöltés céljából.

10 EDIT (Egyetemi Digitális Térképtár) Az EDIT az ELTE Informatikai Kar Térképtudományi és Geoinformatikai Tanszékének adatbázisa. Raszteres és vektorok térképek tárolására alkalmas, ide értve akár légifényképeket és hiperspktrális űrfelvételeket is (a VGM ettől független). Az információs rendszer kizárólagos célja az egyetemen folyó oktatási és kutatási tevékenység támogatása, digitális térképekkel való ellátása. Fő fejlesztője, ötlet- és rendszergazdája : Elek István, de további oktatók (Giachetta Roberto, Binh Nguyen Thai, Irás Krisztina) és hallgatók/doktoranduszok is segítettek, főleg a térképek szkennelésében és az adatfeltöltésben. Kezdetben csak minden ELTE domainen belüli node-ról volt elérhető az EDIT rendszer. Később a rendszer felhasználóinak köre jelentősen bővült. Elsőként csatlakozott a rendszerhez a Debreceni Egyetem és a Pécsi Tudományegyetem. Később további egyetemi felhasználók is csatlakoztak. Kapcsolódó kutatási lehetőségek: Big data Cartographic heritage Georeferálás

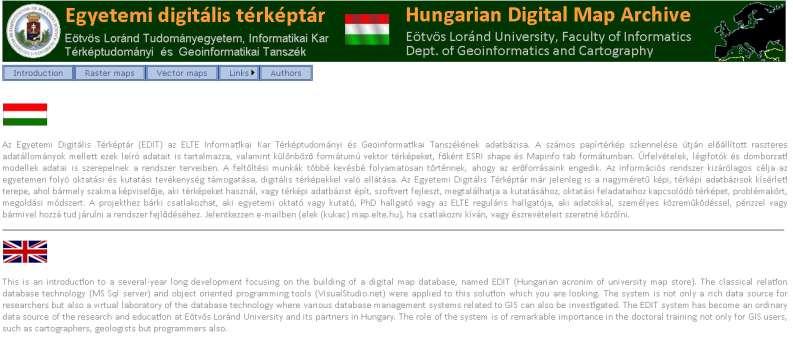

11 EDIT: keretrendszer (jelenleg csak az adatbázis rész működőképes)

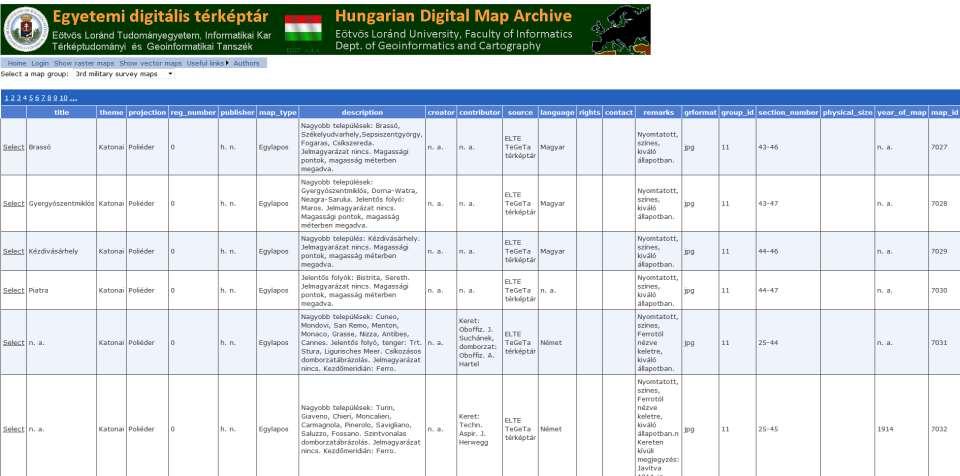

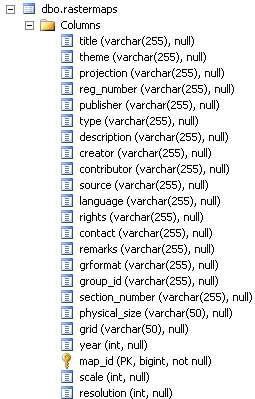

12 EDIT: adatbázis

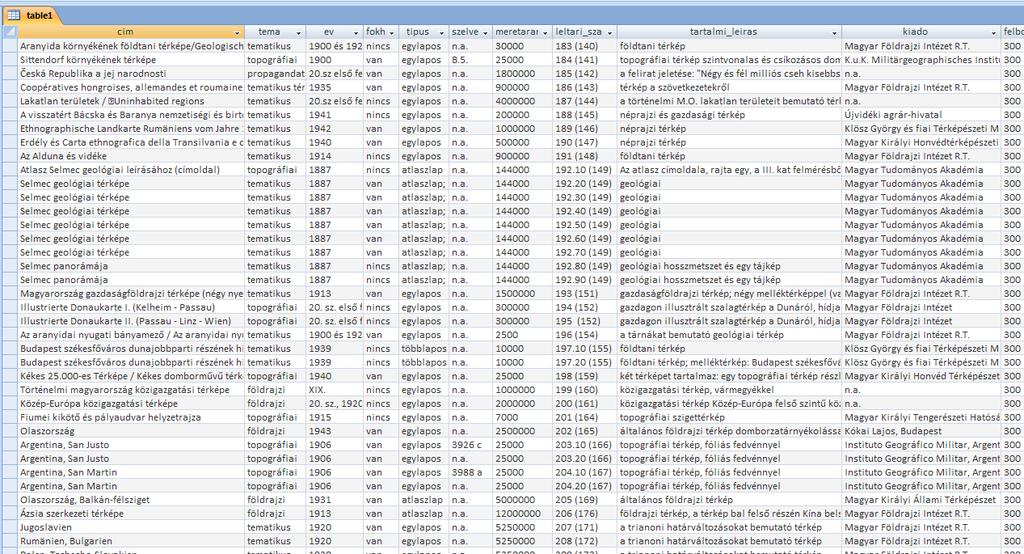

13 EDIT: adatbázis

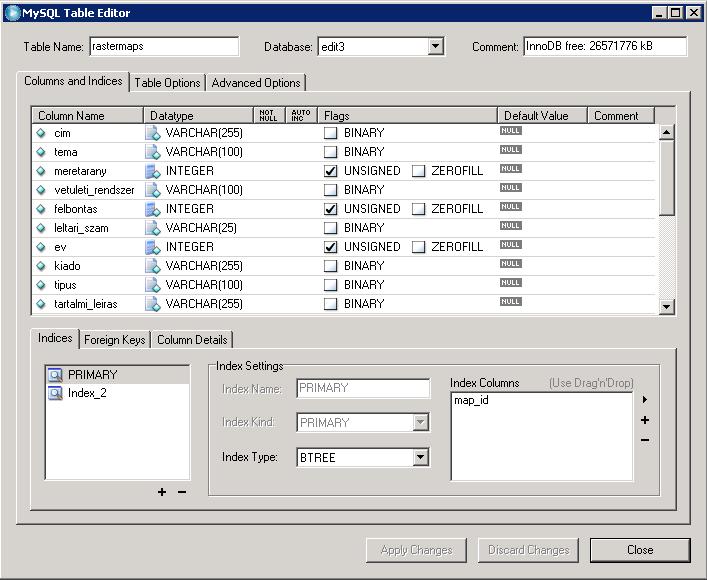

14 EDIT: adatbázis

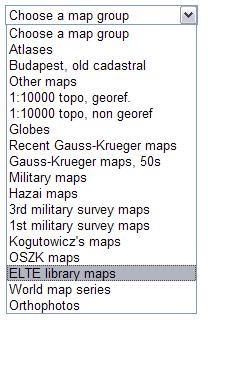

15 EDIT: raszteres adatok, struktúra

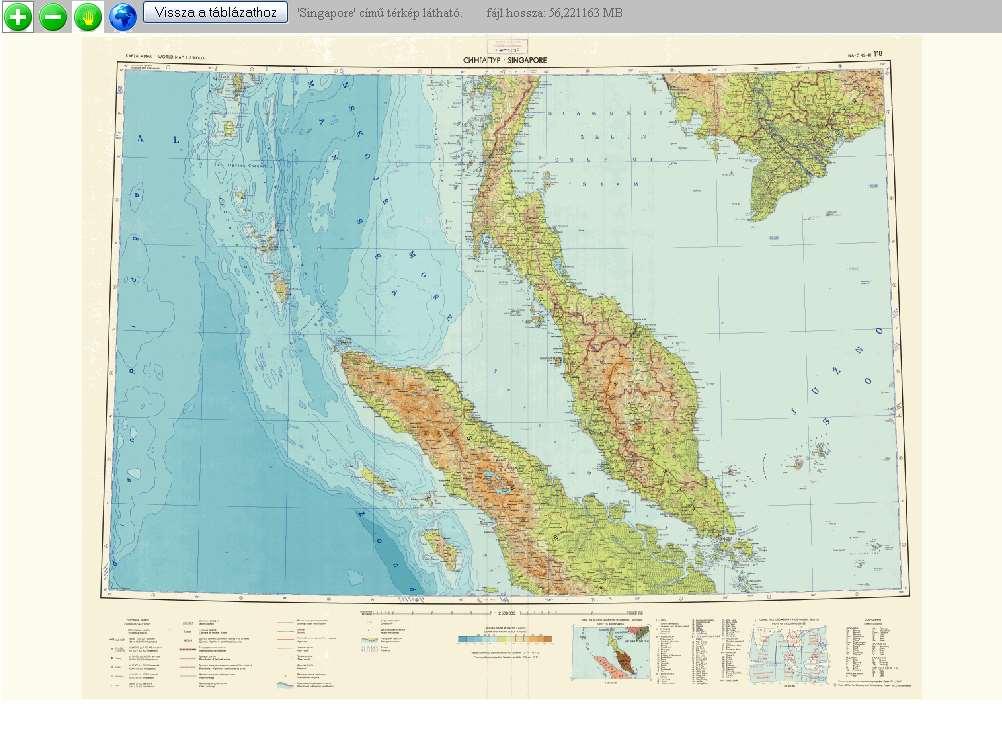

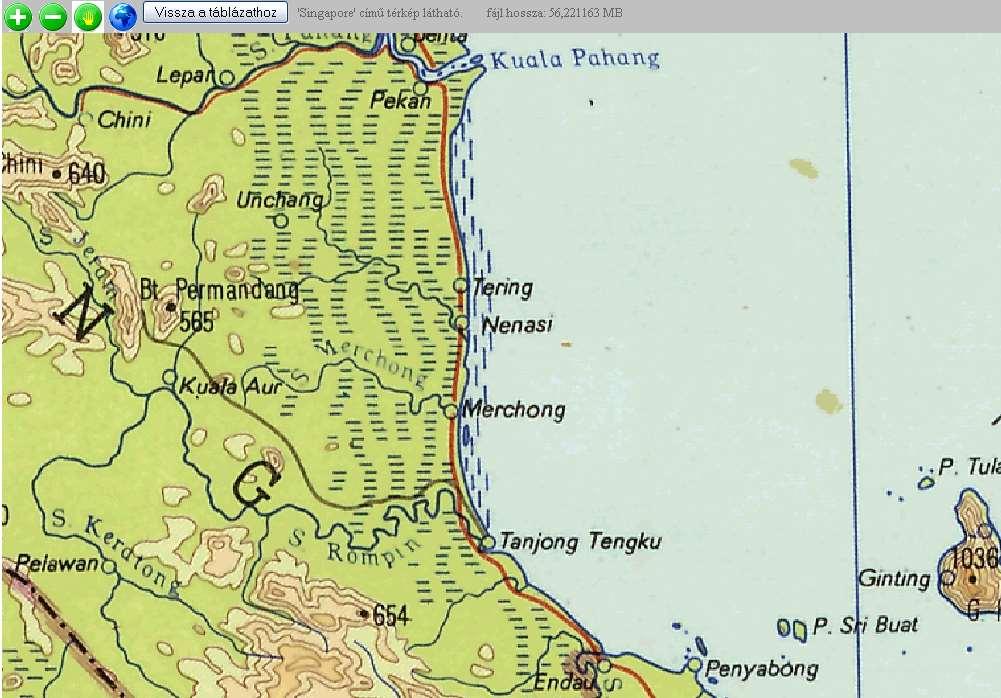

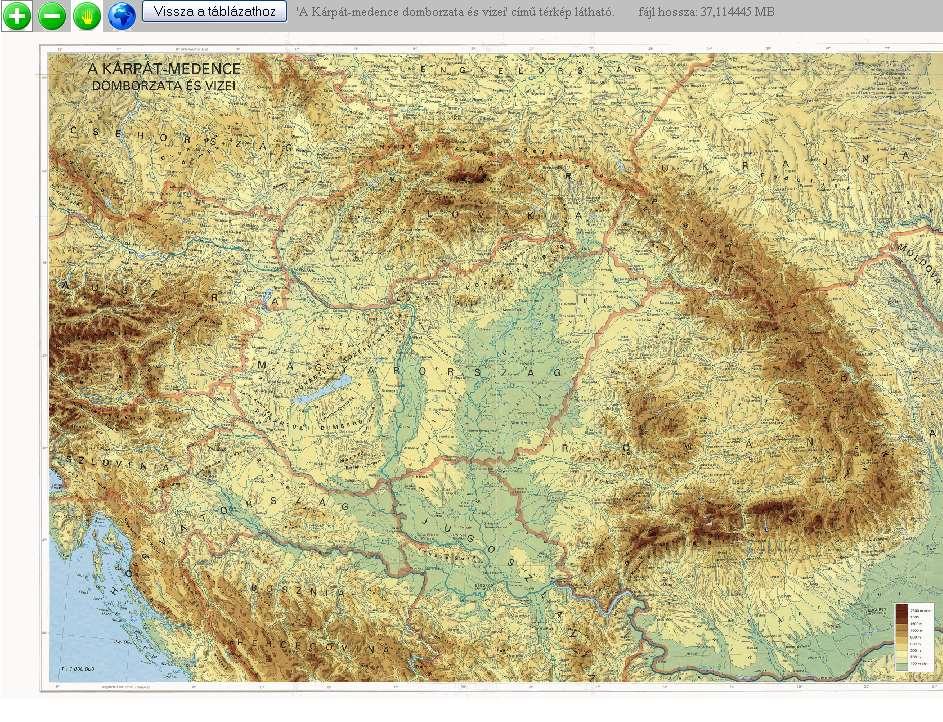

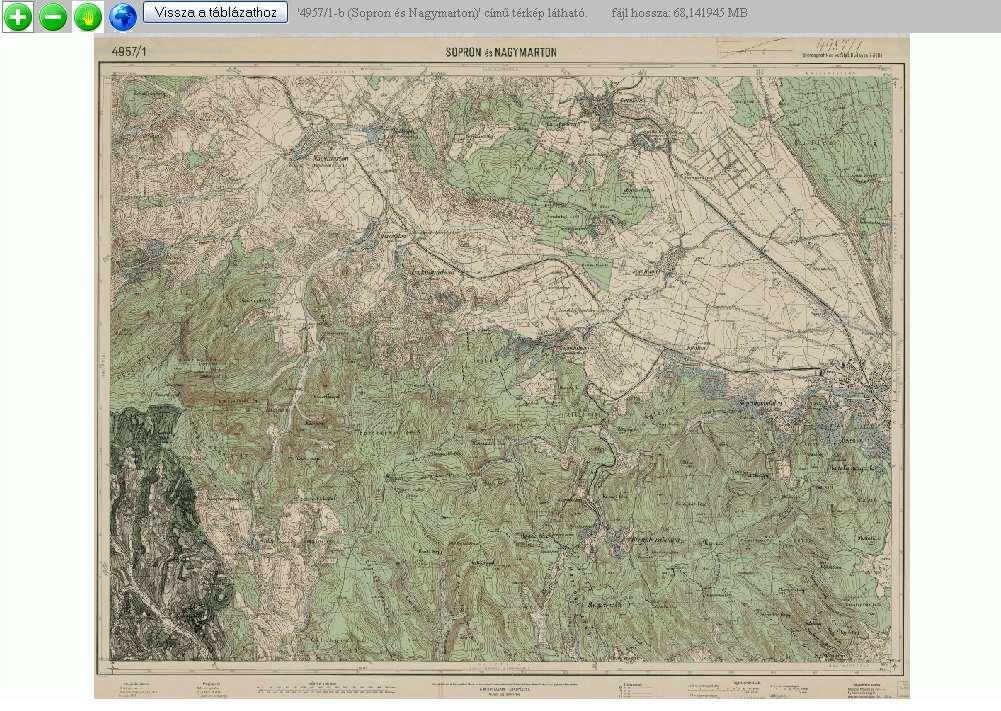

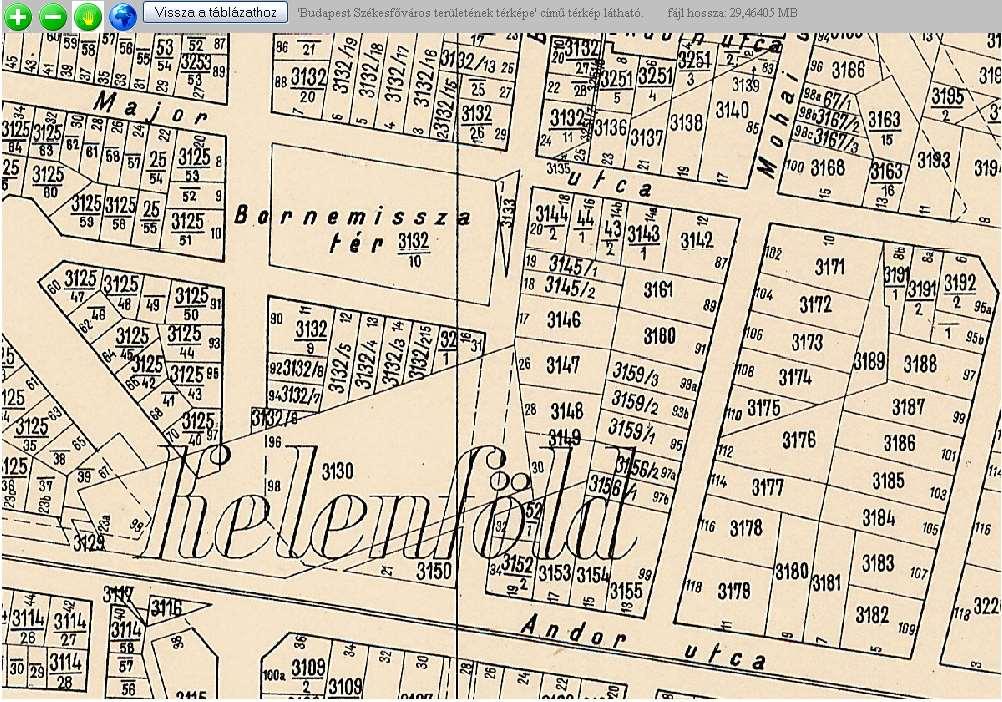

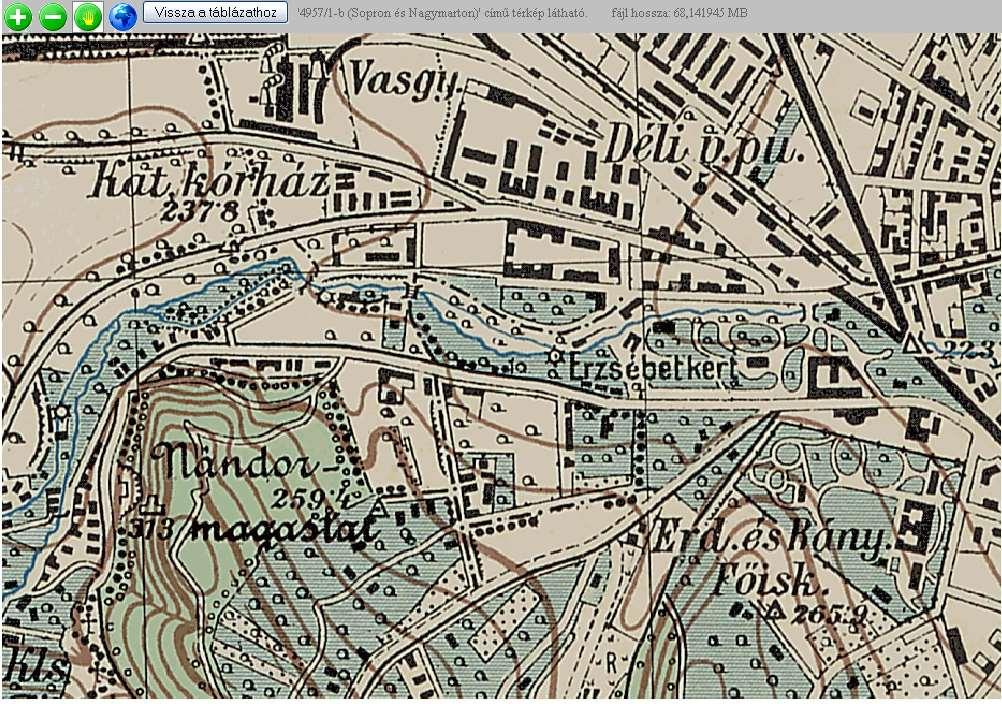

16 EDIT: raszteres adatok, 17 alcsoport, nél több tétel

17 EDIT: raszteres adatok, 17 alcsoport, nél több tétel

18 EDIT: raszteres adatok, 17 alcsoport, nél több tétel

19 EDIT: raszteres adatok, 17 alcsoport, nél több tétel

20 EDIT: raszteres adatok, 17 alcsoport, nél több tétel

21 EDIT: raszteres adatok, 17 alcsoport, nél több tétel

22 EDIT: raszteres adatok, 17 alcsoport, nél több tétel

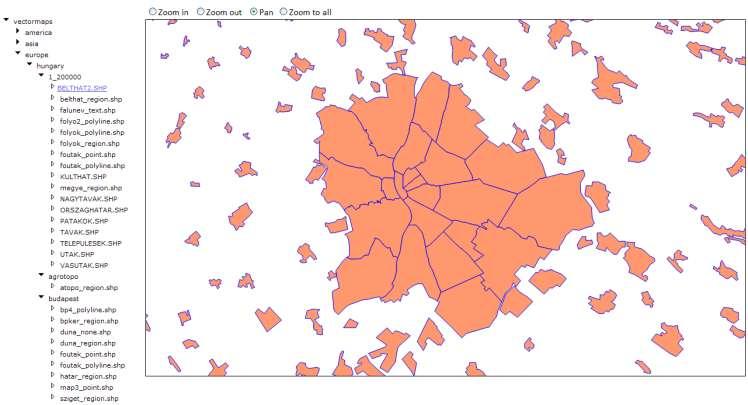

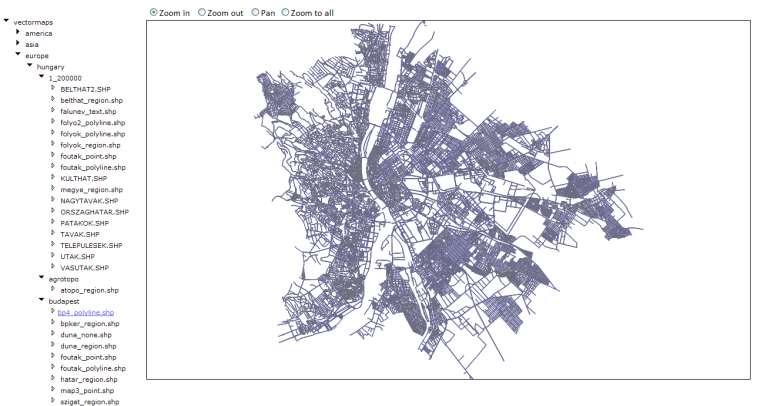

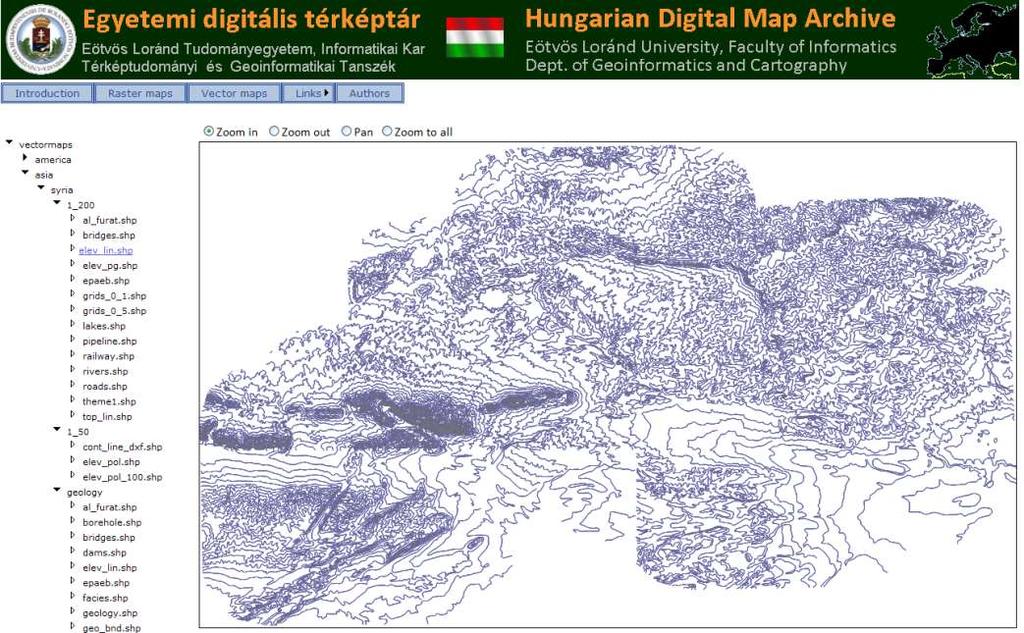

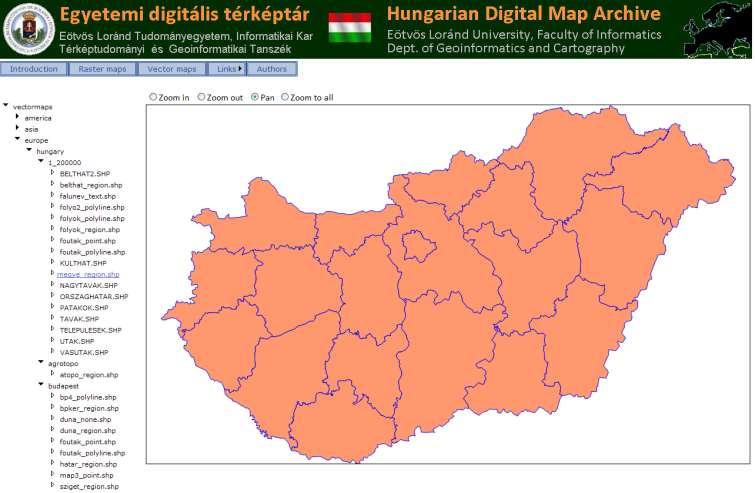

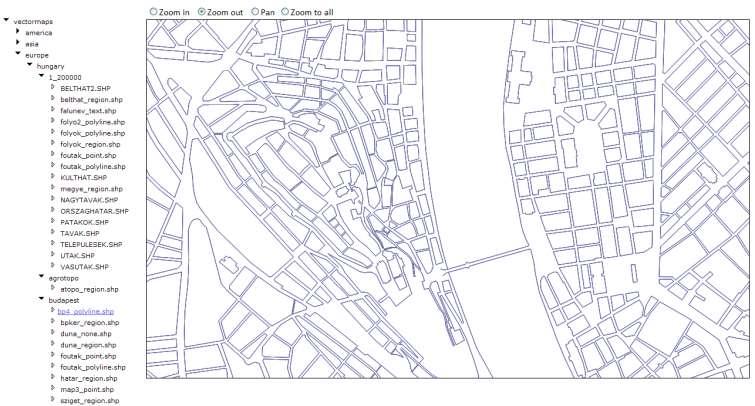

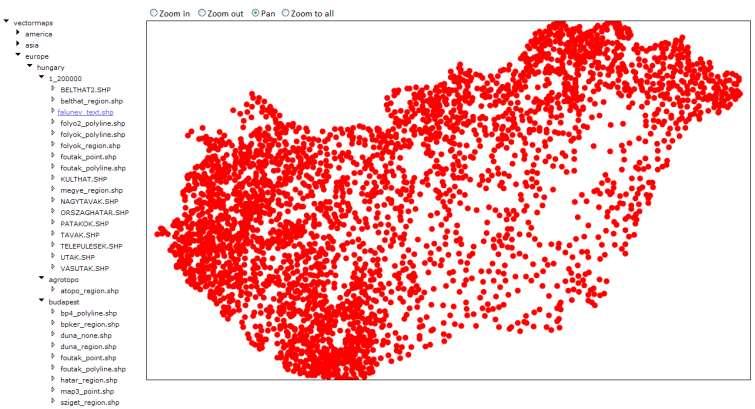

23 EDIT: vektoros adatok, 5 alcsoport, nél több tétel

24 EDIT: vektoros adatok, 5 alcsoport, nél több tétel

25 EDIT: vektoros adatok, 5 alcsoport, nél több tétel

26 EDIT: vektoros adatok, 5 alcsoport, nél több tétel

27 EDIT: vektoros adatok, 5 alcsoport, nél több tétel

28 EDIT: vektoros adatok, 5 alcsoport, nél több tétel

29 EDIT: vektoros adatok, 5 alcsoport, nél több tétel

30 EDIT: vektoros adatok, struktúra

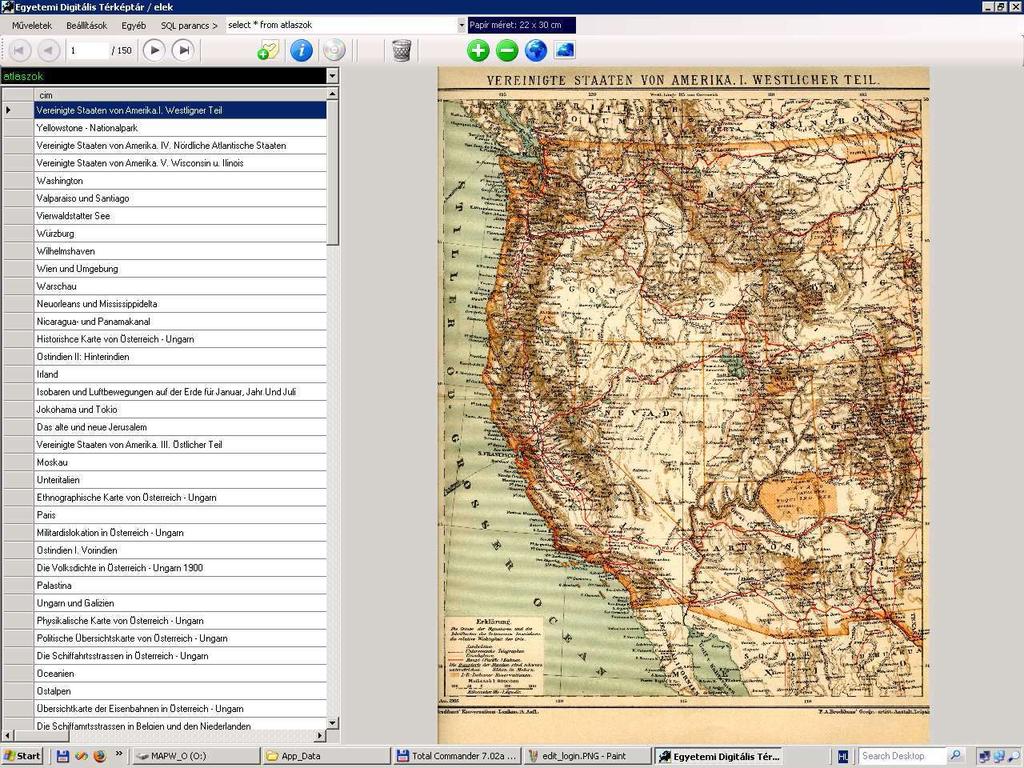

31 Adatfelvitel

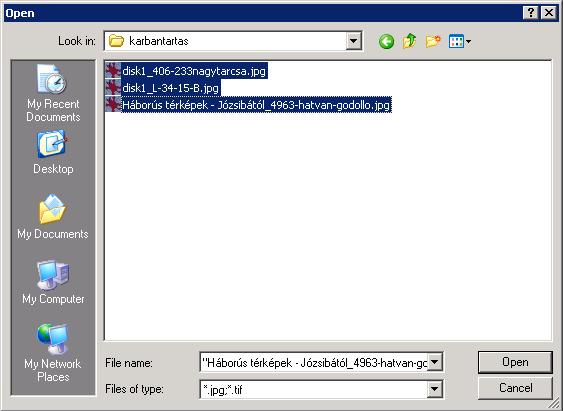

32 Térképek importja

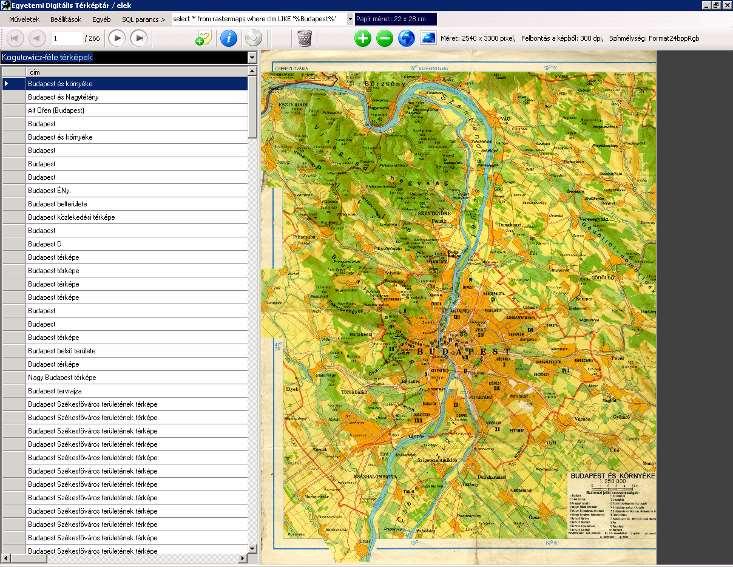

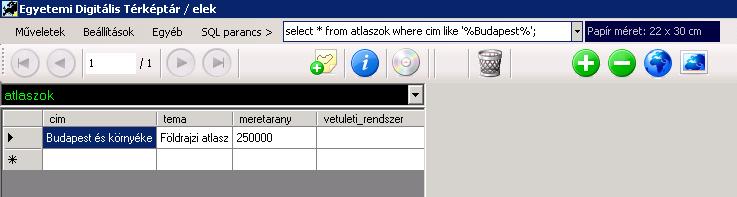

33 Keresés, lekérdezés Finding maps %Budapest%

34 Keresés, lekérdezés Finding maps %Budapest%

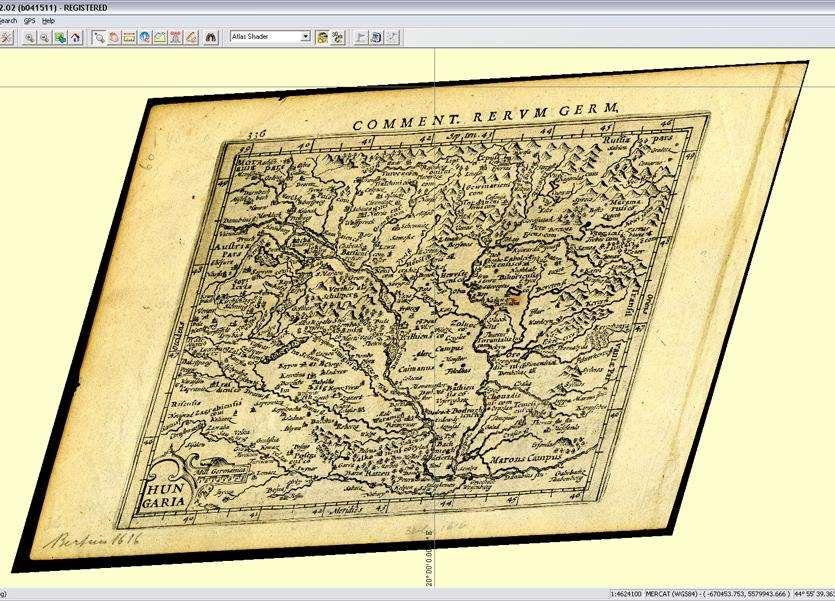

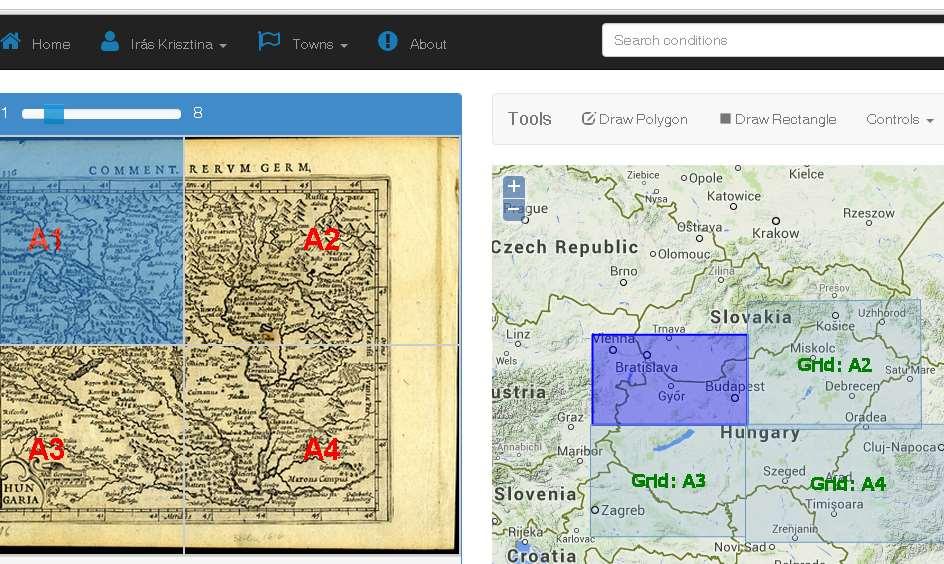

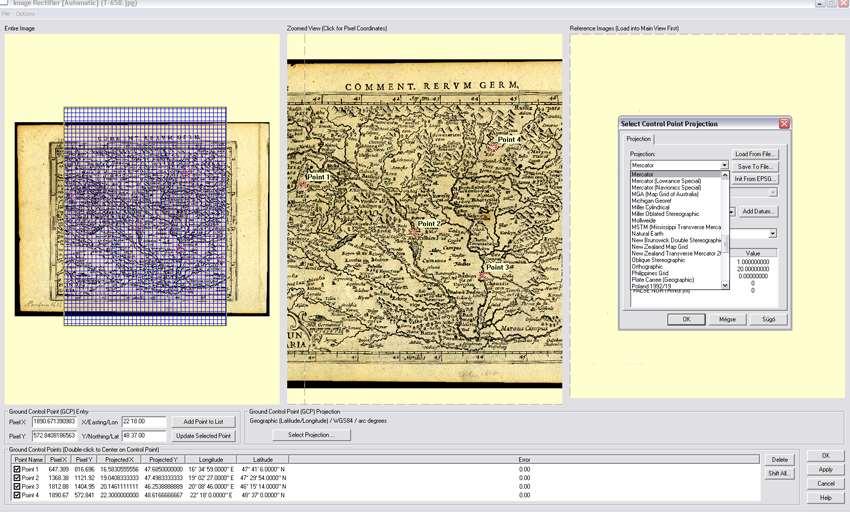

35 Geofererálás, vetületi információk

36 Geofererálás, vetületi információk

37 Geofererálás, vetületi információk

38 Geofererálás, vetületi információk

39 Geofererálás, vetületi információk

40 Geofererálás, vetületi információk

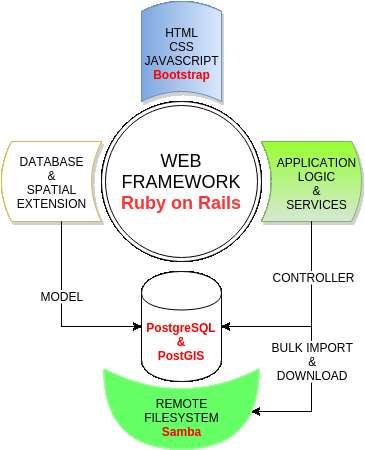

41 Open source komponensek MVC (Model Controller Viewer) File System (Samba File Server) Database (PostgreSQL database server) Spatial extension (WKT, PostGIS spatial extension) Web Framework (Ruby on Rails) HTML + CSS (Bootstrap) and Javascript

42 EDIT jelenlegi helyzet Sajnos a szolgáltatás jelenleg nem elérhető. Hardver problémák: 2011 óta szerverek beszerzése magyar költségvetési forrásból csak különleges minisztériumi engedéllyel lehetséges és ilyet nemcsak az Informatikai Kar, de az ELTE sem kapott azóta. A meglévő szerverek elöregedtek, már nem voltak képesek az igények kiszolgálására. Folyamatosan nő az adatállomány nagysága (raszteres térképek) Raszteres térképek átlagos mérete: 25 MB 500 MB Hiperspektrális űrfelvételek: GB A teljes adatbázis mérete már a TB-os kategóriába tartozik, ennek biztonságos, redundáns tárolása már big data kategória. Megoldás: migráció az ELTE felhőalapú szolgáltatási környezetébe Virtuális szerver (Windows vagy Linux). Lehetővé tennénk a rendszer spektrumának növelését, integrálva további térképi és grafikus objektumokat, aminek térképi vonatkozása is van (pl. hallgatók munkái, felmérési, térképezési eredmények az ország különböző területeire). Újabb fontos cél az angol nyelvű mesterképzés háttér támogatása.

43 EDIT jelenlegi helyzet (okt. rh.) EDIT: ELTE Digitális Intézményi Tudástár, repozitórium (tárhely, archívum): Rendes publikációk (nem MTMT) ELTE folyóiratok, kiadványok Szakdolgozatok, diplomamunkák, TDK, doktori értekezések Oktatási anyagok Fotó- és videótár A mi EDIT-ünk integrálása folyamatban: tanszéki, kari szintről egyetemi szintre lépés. Az oktatás támogató eszköze: Univerzitás: karok, intézetek, tanszékek szövetsége bár a legtöbben nem egyetemben gondolkodnak. Az egyetemek fő feladata az oktatás és a kutatás. A digitális térképtár ehhez szolgáltat megfelelő támogató, szakmai hátteret. Interdiszciplinaritás, multidiszciplinaritás: pl. digitális bölcsészet, autonóm járműirányítás, geopolitika. A technikai problémák megoldás után remélhetőleg hamarosan újra elérhető lesz a SZOLGÁLTATÁS.
