Csavarozott, homloklemezes kapcsolatok vizsgálata. Katula Levente

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Csavarozott, homloklemezes kapcsolatok vizsgálata. Katula Levente"

Átírás

1 PhD disszertáció Bolted end-plate joints for brackets and beam-to-beam connections Csavarozott, homloklemezes kapcsolatok vizsgálata konzol és gerenda-gerenda kapcsolatokon Katula Levente PhD nyilvános védés Budapest, február 21. 1

2 Tartalom Bevezetés Újszerű ű kapcsolati kialakítások Kutatási stratégia Darupályakonzol kapcsolatok Kutatási program Teherbírási vizsgálatok FE-modell Fárasztó vizsgálatok Méretezési módszer Gerenda-gerenda kapcsolatok Kutatási program Kísérleti elrendezés Teherbírási vizsgálatok Méretezési módszer Új tudományos eredmények PhD nyilvános védés Budapest, február 21. 2

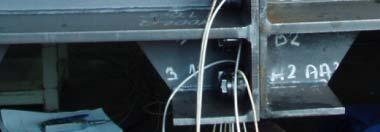

3 Hagyományos és újszerű kapcsolati kialakítások traditional bracket solution light innovative crane bracket beam-to-beam joint traditional lbracket solution light crane bracket traditional beam-to-beam joint a.) easier installation girder b.) lighter construction web of the HammerHead flange of the HammerHead HammerHead arrangement a c.) reduced length of welds a PhD nyilvános védés Budapest, február 21. 3

4 Kutatási stratégia Kutatásaimat a fizikai jelenségek vizsgálatára alapoztam, melyekből analitikus és numerikus modellek kidolgozásának eredményeként építettem fel az általam javasolt méretezési eljárásokat. Design method Analytical Numerical model dl model Test results Experiment PhD nyilvános védés Budapest, február 21. 4

5 Darupályakonzolok Kísérleti program I c r o s s - s e c t i o n c r a n e b r a c k e t s kísérlet jele M20 M24 Z1 - statikus és fárasztó kísérlet Z2 Z1 l i g h t c r a n e b r a c k e t s Z2 - K1 statikus és fárasztó kísérlet statikus és statikus és fárasztó áas kísérlet fárasztó áas kísérlet K1 K2 K3 K2_z - statikus és fárasztó kísérlet K2 statikus és fárasztó kísérlet statikus és 2 fárasztó kísérlet K2_z K3 fárasztó kísérlet statikus és 3 fárasztó kísérlet PhD nyilvános védés Budapest, február 21. 5

6 Teherbírásvizsgálati eredmények összefoglalása PhD nyilvános védés Budapest, február 21. 6

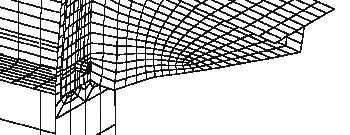

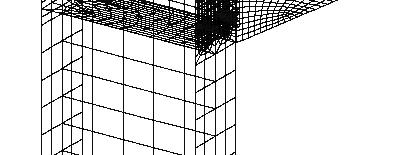

7 FE-modell stability collapse K2-M24 próbatest PhD nyilvános védés Budapest, február 21. 7

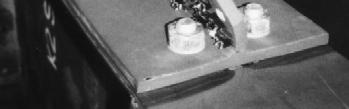

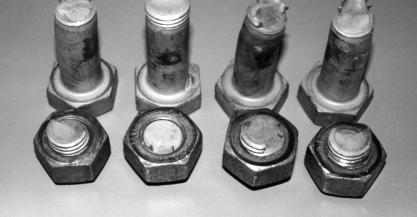

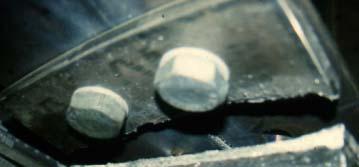

8 Fárasztó kísérletek eredményeinek összefoglalása Z1 Z2 K1 K2 K3 kísérlet jele mért statikus teherbírás [kn] tönkremeneteli mód teherlépcsők teherismétlésszám [kn] Z / 628 / 569 / (483) ca. 13,000 homloklemez Z / 628 / 569 / (483) ca. 8,000 homloklemez K1-M / 350 / 318 / 270 ca. 109,000 homloklemez K1-M / 390 / 354 / 300 ca. 42,000 homloklemez K2-M ca. 13,000 csavartörés K2-M24 (*) / 529 / 480 / (407) ca. 24,000 homloklemez K2-M24 (**) / 316 / 286 / 243 ca. 293,000 oszlopgerinc K2_z / 289 /262 / 222 ca. 170, homloklemez K3-M / 518 / 451 ca. 26,000 csavartörés K3-M24 (*) 1, / 892 / 809 / (687) ca. 13,000 homloklemez K3-M24 (**) 1, / 675 / 612 / 520 ca. 154,000 homloklemez K3-M24 (***) 1, / 442 / 401 / 340 ca. 563,000 nincs törés PhD nyilvános védés Budapest, február 21. 8

9 Méretezési módszer compression point after buckling d c d eff,c,wb b eff,c,wc F F h buckling compression point before buckling Analitikus méretezési eljárást dolgoz- tam ki nyomott öv nélküli konzolok teherbírásának meghatározására. Bevezettem egy új merevségi tényezőt a kapcsolat kezdeti merevségének számításához. load [kn] F load [kn] S joint,1 S joint,i S joint,u Sjoint,1 displacement [mm] S joint,i S joint,u displacement [mm] A terhelés alatti merevségváltozás á jellemzésére é bevezettem egy másodfokú közelítést, t és kísérleti eredményekből meghatároztam a közelítő függvény paramétereit. PhD nyilvános védés Budapest, február 21. 9

10 Gerenda-gerenda kapcsolatok Kísérleti program a.) standard kapcsolati kialakítás b.) kalapácsfej kialakítású kapcsolat c.) a túlnyúlásban és a második csavarsorban négy csavart alkalmazó kapcsolati kialakítás d.) kalapácsfejes kapcsolati kialakítás négy csavarral az első csavarsorban e.) a túlnyúlásban és a második csavarsorban négy csavart alkalmazó kapcsolati kialakítás merevítővel PhD nyilvános védés Budapest, február

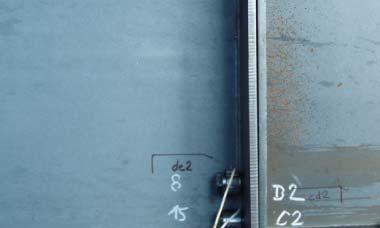

11 Kísérleti próbadarabok homloklemez kialakítása kapcsolat típusa I II III IV kísérlet megnevez. TB2 TB6 TB10 TB3 TB7 TB11 TB4 TB8 TB12 TB5 TB9 TB13 homloklemez vastagság t ep [mm] homloklemez kialakítása kísérlet megnevez. TA TB TC TD TE TF homloklemez vastagság t ep [mm] PhD nyilvános védés Budapest, február

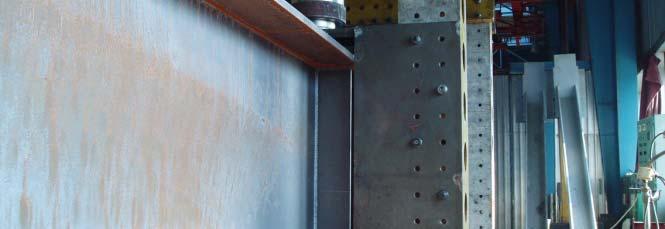

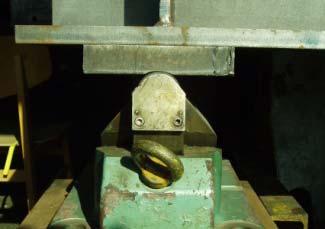

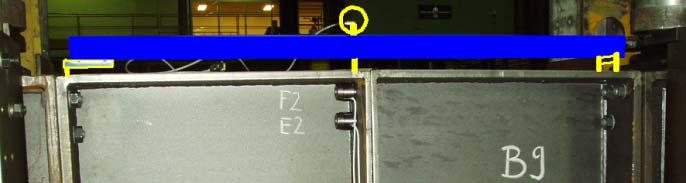

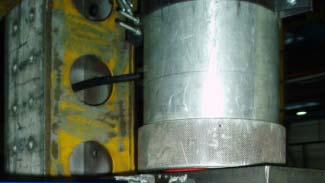

12 Kísérleti elrendezés fixing girder tested specimen fixing girder F F fixing girder D D D fixing girder D inductive transducer load cell fixed connection tested joint fixed connection PhD nyilvános védés Budapest, február

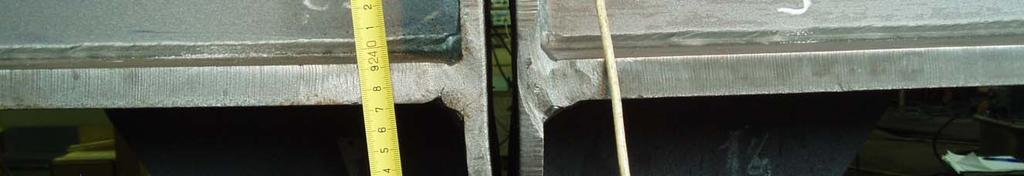

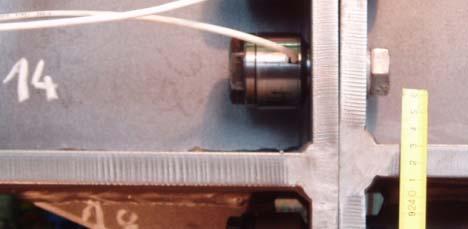

13 Csavarerők eloszlása és a tönkremeneteli mód F E A inner A outer B CD TB3 (tep = 12 mm) próbatest test_tb3.exe PhD nyilvános védés Budapest, február

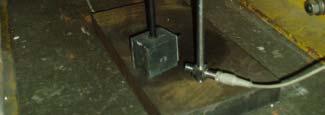

14 Homloklemez alakváltozásainak mérése Y(Defflection) [mm] X [mm] Z [mm] alakváltozások 1050 knm terhelésnél 300 measuring points identification codes zero altitude level 4 mérési 5 maradó pontok alakváltozások kiosztása a 2 kapcsolat (1512 húzott 12 knm) zónájában TB3 (tep = 12 mm) próbatest PhD nyilvános védés Budapest, február

15 Méretezési módszer F T,Rd girder 90 o 0.5 F T,Rd 0.5 F T,Rd web of the HammerHead flange of the HammerHead HammerHead arrangement Analitikus eljárást dolgoztam ki az EC3 komponensmódszerét felhasználva: kalapácsfej kialakítású kapcsolatok nyomatéki ellenállásának számítására egy csavarsorban két és/vagy négy csavart tartalmazó homloklemezes kapcsolatok nyomatéki ellenállásának meghatározásra PhD nyilvános védés Budapest, február

16 1. tézis Új tudományos eredmények Megterveztem és végrehajtottam egy kísérleti programot acélszerkezetű, homloklemezes, csavarozott, könnyű darupályakonzolok (nyomott öv nélküli kialakítás) statikus és fárasztó nyomatéki terhelés alkalmazásával történő vizsgálatára, a szerkezeti kialakítás statikus teherbírásának és fáradási viselkedésének meghatározása céljából. A kísérleti eredmények alapján a következőképpen határoztam meg a kapcsolatok statikus és fáradási viselkedési módját: Meghatároztam a vizsgált kapcsolatok statikus teherbírását, és jellemeztem a különböző tönkremeneteli módokat (gerinchorpadás és homloklemeztörés). Az eredményekre támaszkodva leírtam a csavarátmérő és az alkalmazott merevítési kialakítások (gerincmerevítés, övhizlaló lemez) hatását. Meghatároztam a fárasztó igénybevételhez tartozó tönkremeneteli módokat, és jellemeztem az ellenállást és a merevséget, illetve az ezek leépülését befolyásoló főbb tényezőket (csavarátmérő, gerincvastagság, kapcsolat merevítettségének módja). A terhelés alatti merevségváltozás jellemzésére bevezettem egy másodfokú közelítést, és kísérleti eredményekből meghatároztam a közelítő függvény paramétereit. PhD nyilvános védés Budapest, február

17 Új tudományos eredmények 2. tézis Analitikus vizsgálatokat végeztem a könnyű darupályakonzolok vizsgálata során nyert eredmények alapján: A konzol innovatív kialakítása következtében (nincs nyomott öv) az Eurocode 3 szabvány nem tartalmaz eljárást a statikus teherbírás és a gerinclemez merevségének számítására. Kifejlesztettem egy analitikus számítási módszert a statikus teherbírás meghatározására, valamint bevezettem egy új merevségi tényezőt a kapcsolat kezdeti merevségének számításához. A kísérleti eredmények felhasználásával ellenőriztem és igazoltam a kifejlesztett számítási módszert. Kidolgoztam és ellenőriztem egy nemlineáris végeselemes modellt csavarozott, homloklemezes, könnyű darupályakonzolok számítására. A kifejlesztett modellt felhasználtam a statikus teherbírás és a várható tönkremeneteli mód kísérleteket megelőző meghatározására. A kísérletek elvégzése után összehasonlítottam a számított és a mért eredményeket, és igazoltam a modell helyességét. PhD nyilvános védés Budapest, február

18 3. tézis Új tudományos eredmények Megterveztem és végrehajtottam egy kísérleti programot acélszerkezetű, homloklemezes, csavarozott gerenda-gerenda g kapcsolatok statikus teherbírási vizsgálatára, valamint az erő-alakváltozás viszony meghatározására nyomatéki terhelés alkalmazása mellett. A kísérletekben vizsgált kapcsolatok a csavarsorok között kiegészítő merevítőkkel ellátott, valamint úgynevezett kalapácsfej ( HammerHead ) kialakításúak voltak, illetve soronként négy csavart tartalmaztak. Ezek a kapcsolati kialakítások kívül esnek az Eurocode 3 szabvány által lefedett területen. Kiértékeltem és jellemeztem a statikus terhelés során mért kapcsolati viselkedést, és a mérési eredmények alapján az alábbi megállapításokat tettem: A mért csavarerők és homloklemez-alakváltozások alapján kimutattam, hogy a kapcsolaton belüli merevségeloszlás jelentősen befolyásolja a csavarokban ébredő erőket. Módszert dolgoztam ki a homloklemez alakváltozásainak mérésére a lemez rugalmas és képlékeny állapotában. A mérési eredményeket felhasználva kimutattam, hogy a tönkremenetelhez tartozó homloklemez-deformációk már a rugalmas zónában felismerhetőek. PhD nyilvános védés Budapest, február

19 4. tézis Új tudományos eredmények Mivel az Eurocode 3 nem tesz ajánlást a teherbírás meghatározására kalapácsfej típusú kapcsolatokra, valamint nem tartalmaz explicit eljárást csavarok között elhelyezett merevítőkre, illetve az egy csavarsorban négy csavart tartalmazó kapcsolatokra, kidolgoztam egy analitikus eljárást ilyen kapcsolati kialakításokra a szabvány komponensmódszerét felhasználva. Az analitikus vizsgálatok eredményeit az alábbiakban foglalom össze: Kidolgoztam egy méretezési é eljárást á csavarok között ött kiegészítő merevítőket t tartalmazó kapcsolatok nyomatéki ellenállásának számításra. A mérési eredmények segítségével ellenőriztem és igazoltam a kidolgozott eljárás helyességét. Kidolgoztam egy méretezési eljárást kalapácsfej típusú kapcsolatok nyomatéki ellenállásának számítására. A méretezési eljárást a mérési eredmények segítségével igazoltam és megmutattam a modell alkalmazási határait. Kifejlesztettem egy Eurocode 3-alapú méretezési eljárást az egy csavarsorban négy csavart tartalmazó homloklemezes kapcsolatok számítására. A kidolgozott eljárás alkalmazásával az egy csavarsorban két és/vagy négy csavart tartalmazó homloklemezes kapcsolatok nyomatéki ellenállása határozható meg. Az eljárást a mért és a számított csavarerők összehasonlításával ellenőriztem, majd az eredményekre támaszkodva igazoltam a kidolgozott eljárás helyességét. PhD nyilvános védés Budapest, február

20 5. tézis Új tudományos eredmények Az analitikus vizsgálatok és a kísérleti eredmények összehasonlítása alapján tervezési szabályokat határoztam meg, melyek kedvező fáradási és statikus viselkedésű, valamint ellenállású kialakításokat tesznek lehetővé. - Kimutattam, hogy a statikusan terhelt csavarozott darupályakonzolok teherbírása és merevsége kiegészítő merevítőkkel, bizonyos határok között, növelhető. Amennyiben azonban a terhelés fárasztó jellegű, a teherbírás növelésének célszerű útja a befoglaló méretek növelése, semmint kiegészítő merevítők alkalmazása. - Rámutattam tt fárasztó terhelésnek kitett tt kapcsolatoknál k a kapcsolat duktilitásának á k jelentős szerepére, a merevítések elhagyásának kedvező hatására. A kísérleti eredmények igazolták, hogy a nagyobb merevségű kapcsolatok alacsonyabb ismétlésszámnál mennek tönkre. Fárasztó igénybevételeknek kitett kapcsolatoknál a hirtelen, idő előtt bekövetkező tönkremeneteleket, mint a csavartörés, kerülni kell. -A darupályakonzolokon végzett kísérletek eredményei alapján megmutattam, hogy az övhizlaló lemezes kialakítás fárasztó terhelés esetén előnyösebben viselkedik, mint a behegesztett gerincmerevítéseket tartalmazó megoldás. - Kalapácsfej kialakítású kapcsolatoknál kimutattam, hogy a csavarokat, a lehetőségek szerint, a merev kapcsolati elemek közelében, azaz a húzott öv közelében kell elhelyezni. - Az elvégzett kísérletek eredményei alapján megmutattam, hogy az egy sorban négy csavart tartalmazó t kapcsolatok k megfelelően lő megválasztott tt csavarkiosztás mellett a kapcsolati teherbírás szempontjából versenyképes megoldást nyújtanak például a kapcsolat újratervezésével, vagy a gerenda befoglaló méreteinek növelésével szemben. A kísérleti eredményekre támaszkodva a húzott övre szimmetrikus csavarképet javasoltam, mellyel a csavarok előnyős kihasználtsága érhető el. - Kísérleti eredményekkel igazolva kimutattam a háromszög alakú merevtők hatékonyságát, melyek alkalmazásával meggátolható a csavarok csoportos tönkremenetele, és növelhető a gerinc húzási ellenállása. PhD nyilvános védés Budapest, február

21 Köszönetnyilvánítás Megköszönöm témavezetőm, Dunai László professzor úr segítségét, melyet a kutatási munkám ideje alatt nyújtott. Köszönöm neki és a Budapesti Műszaki és Gazdaságtudományi Egyetem Hidak és Szerkezetek Tanszékének Szerkezetvizsgáló Laboratóriumában dolgozó munkatársaknak a segítséget, melyet a kísérletek összeállítása és végrehajtása során nyújtottak nekem. Szeretném kifejezni köszönetemet Hartmut Pasternak professzor úrnak azért a segítségét, melyet cottbusi tartózkodásom alatt nyújtott. Köszönöm neki és a Cottbusi Műszaki Egyetem Acélszerkezetek Tanszékén, valamint a Laboratóriumban dolgozó munkatársaknak, hogy segítettek a kísérletek összeállítása és végrehajtása során. Köszönöm a Budapesti Műszaki és Gazdaságtudományi Egyetem Hidak és Szerkezetek Tanszékén dolgozó minden kollega segítségét és tanácsait, melyeket a disszertációm ió kidolgozása alatt nyújtottak. tt Köszönetemet szeretném kifejezni mindazon személyeknek, akik munkám során együttműködésükkel és értékes tanácsaikkal hozzásegítettek dolgozatom elkészítéséhez. PhD nyilvános védés Budapest, február
