hőátadás, hőátvitel, hőcsere Pécsi Tudományegyetem Gyógyszertechnológiai Intézet

Átírás

1 hőátadás, hőátvitel, hőcsere Pécsi Tudományegyetem Gyógyszertechnológiai Intézet 1

2 A hő minden olyan energiaváltozás ami nem fordítódik munkára termodinamikai rendszerek kölcsönhatása során. Pécsi Tudományegyetem Gyógyszertechnológiai Intézet 2

3 A hő szorosan összefonódik a termodinamika főtételeivel A termodinamika első főtétele kimondja, hogy egy rendszer belső energiájának a változása egyenlő az általa felvett és leadott közölt hő és a rajta és általa végzett munka összegével. A termodinamika második főtételét Nincs olyan folyamat, amely eredményeképpen a hő az alacsonyabb hőmérsékletű rendszer felől a magasabb hőmérsékletű felé adódik át. A hőátadás hajtóereje a hőmérséklet különbség 3

4 A hőátvitel három alapvető mechanizmusa hővezetés (kondukció) hőáramlás (konvekció) sugárzás (radiáció)

5 Hőátvitel formái Hővezetés (kondukció) a nagyobb hőmérsékletű, vagyis nagyobb, kinetikai energiával rendelkező molekulák energiájuk egy részét átadják a szomszédos, kisebb energiával rendelkező molekulának és ezáltal egyfelől azok hőmérséklete is növekszik, másfelől a hővezetés folyamata létrejön

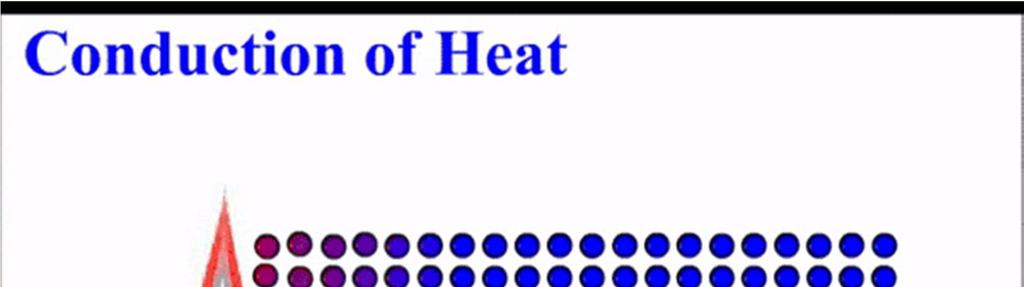

6 Hőátvitel formái Hővezetés (kondukció)

7 Hőátvitel formái Hővezetés (kondukció) a hőátvitel anyagon belül történik test részecskéinek helye nem változik a test egymással érintkező részei adják át egymásnak a hőt elsősorban szilárd anyagok hőátvitelére jellemző, előfordul nyugvó folyadékoknál és gázoknál is

8 Hővezetés Hőátvitel formái A hővezetés alaptörvénye Fourier I. törvénye. Ennek értelmében a hőáram(q) arányos a hőáram irányára merőleges felülettel (F), a hővezetéssel átvitt a hővezetési dt tényezővel (λ) és a hőmérsékleti gradienssel : dx Q F dt dx A hővezetési tényező negatív jele azt mutatja, hogy a hő a hőmérséklet csökkenés irányába terjed.

9 Hőátvitel formái Hőáramlás (konvekció) Konvektiv hőátadás összetett folyamat Fő lépései: Konduktiv hőátadás Fluid tömeg áramlás következtében történő hőátadás elsősorban folyadékoknál és gázoknál fordul elő

10 Hőáramlás (konvekció) a fluidum, vagy test részecskéinek helye változik

11 Hőátvitel formái Hőáramlás (konvekció) a hő a fluidum áramlása közben terjed a hidegebb és a melegebb rétegek sűrűség- különbsége következtében

12 Hőátvitel formái Hőáramlás (konvekció)

13 Hőátvitel formái Hőáramlás (konvekció) Ha a folyadék vagy a gáz szilárd test felületével érintkezik, közöttük hőáram alakul ki. A hőáram (Q) a hőmérséklet-különbséggel (Δt), a hőáram irányára merőleges keresztmetszettel(f), valamint egy α konvekciós tényezővel arányos : Q F t

14 Hőátvitel formái Hősugárzás (radiáció) közvetítő közeg nélkül (légüres térben) is létrejön a hőátvitel elektromágneses hullámokkal történik a melegebb test sugárzását a hidegebb nyeli el (termodinamika második főtételét)

15 Hőátvitel formái Hősugárzás (radiáció) Minden test sugárzik A hő sugárzás csak az abszolút 0 K-en szűnik meg (elvileg)

16 Hőátvitel formái Hősugárzás (radiáció) Ideális fekete test sugárzása

17 Hőátvitel formái Hősugárzás (radiáció) A hősugárzás a Stefan-Boltzman törvénnyel jellemezhető. Q AT 4 Q hőáram ε emisszió-képesség σ a test sugárzási állandója A felület T abszolút hőmérséklet ε és σ értéke függ az anyagtól és az abszolút hőmérséklettől és a sugárzás frekvenciájától. Az abszolút fekete test ε értéke 1, a gyakorlatban ε < 1

18 Gyógyszertechnológiai vonatkozások Pécsi Tudományegyetem Gyógyszertechnológiai Intézet 18

19 Hő hatására bekövetkező változások fázisátalakulás polimorf változás pirolízis Ezek a változások különböző termikus módszerekkel követhetők és mérhetők.

20 Termikus vizsgálatok olvadási hőmérséklet és olvadási tartomány cseppenés pont dermedés pont forrási hőmérséklet szárítás termoanalitika TGA DTA DSC

21 A hőközlő közegek levegő víz vízgőz olaj homok Plazma

22 A hőközlés gyógyszertechnológiai jelentősége Folyékony gyógyszerformák Főzetek, forrázatok előállítása Bepárlás Desztillálás Sterilezés

23 A hőközlés gyógyszertechnológiai jelentősége Félszilárd gyógyszerformák Olvasztás Kenőcs kúp, -globulus, ovulum készítésnél

24 A hőközlés gyógyszertechnológiai jelentősége Szilárd gyógyszerformák Oldás elősegítése Oldódási sebesség növelése

25 Ipari Pécsi Tudományegyetem Gyógyszertechnológiai Intézet

26 Lemezes hőcserélő

27 Lemezes hőcserélő

28 Duplikátor Ipari duplikátor Fűtőköpenyes Üst reaktor

29 Duplikátor Ipari duplikátor Fűtőköpenyes Üst reaktor

30 Merev csőköteges hőcserélő Melegítendő folyadék Melegítő közeg A melegítendő anyag a baloldali süvegszerű részbe kerül, a csövekben szétoszlik, majd a túlsó végén összegyűlik és eltávozik. A hőcsere a csőtérben történik. Egyenáramban és ellenáramban is működik.

31 Merev csőköteges hőcserélő

32 Hőcserélők közegáramai Fűtő közeg(meleg víz, gőz) Melegítendő közeg Egyenáram Fűtő közeg(meleg víz, gőz) Melegítendő közeg Ellenáram Keresztáram

33 Terelőlemezes, merev csőköteges hőcserélő A melegítendő közeg alaposabb kevertetése céljából a merev csőköteges hőcserélőbe terelőlemezeket építenek. A köpenytérben áramló folyadék részben párhuzamosan, részben merőlegesen áramlik a hőátadó felületet képező csövekhez képest.

34 Hajtűcsöves hőcserélő Melegítő közeg Melegítendő folyadék Különösen magas hőmérséklet esetén a csövek jelentős hőtágulásával is kell számolni. A berendezésben a hajlított csövek hőtágulása biztosított

35 Pécsi Tudományegyetem Gyógyszertechnológiai Intézet 35

36 Bepárlás Bepároláskor az oldatból az oldott anyag mellől eltávolítjuk az oldószert Célja lehet: - az oldat töményítése, - az oldott anyag kinyerése, - oldószer kinyerése.

37 Gibbs-féle fázisszabály Gőz-folyadék egyensúlyokat a hőmérséklet, a nyomás és az összetétel befolyásolja. A két fázis közötti egyensúly leírására a Gibbs törvény érvényes. F C 2 P F a rendszer szabadsági foka C a komponensek száma P a fázisok száma

38 Bepárló készülék A bepárlóba kerülő oldat melegítését a köpenytérbe vezetett gőzzel érik el. A bepárló alsó terében a sűrűsödő oldat a létér, a felső terében az oldószer gőze páratér található. A bepárló tetején cseppfogót helyeznek el.

39 Filmbepárlók 1. bepárló test 2. fűtőköpeny 3. folyadék útja 4. elosztó (cseppfogó) tálca 5. lapát/ok 6. tengely 7. kilépő csonk 8. páracsonk Hőérzékeny anyagok bepárlására alkalmazzák. A nagy érintkező felületek miatt nagy hatékonyságú a hőátadás. A lecsurgó folyadék rétegvastagsága (néhány tized mm) állítható.

40 40

41 Rotadeszt

42 Pécsi Tudományegyetem Gyógyszertechnológiai Intézet 42

43 Desztillálás A desztillálás(lepárlás) folyadékok gőzé alakításából és a gőzök hűtéssel általi cseppfolyósításából (kondenzálásából) áll. Erre akkor van lehetőség, ha az elegy komponenseinek illékonysága különböző. Célja lehet folyadék elegyek szétválasztása, tisztítása is. Az ismételt desztillálást rektifikációnak nevezzük, amellyel nagyobb tisztaságot lehet elérni. A gőz fázis részbeni kondenzálását deflegmációnak nemezűk

44 Desztillálás

45 Desztillálás Frakcionált desztilálás

46 Desztillálás Vízgőz desztillálás

47 Desztillálás Vízgőz desztillálás

48 Simax desztilláló IDPE4Z / BIDESZTILLÁLÓ 48

49 Hőelvonás / hűtés Hőelvonás vagy hűtés alkalmazása: az alapanyagok és készítmények tárolása lepárlás kristályosodás, fagyasztva szárítás, különböző adagolási formák előállítása kondenzálás, csökkenti az oldhatóságot. 49

50 Hőelvonás / hűtés Az alkalmazott hűtési média tulajdonságai : nem mérgező, környezetvédelmi szempontból nem káros, nem gyúlékony és robbanásveszélyes, nagy párolgási hője, gőz fajlagos térfogata alacsony, párolgás a légköri nyomáson kicsi, alacsony viszkozitású, nem drága, Nincs kellemetlen szag, nem okoz korróziót. 50

51 Heat Reduction/Cooling Types of cooling: Natural cooling: carried out by suitable natural media (air, water) Artifcial cooling: If there is no available, suitable, natural cooling medium in appropriate amount and appropriate temperature or the temperature of cooled medium has to decreased more than the natural cooling medium, or has to kept on that temperature, artificial cooling is needed. 51

52 Hőelvonás / hűtés 52

53 Hűtőfürdő Hőelvonás / hűtés 53

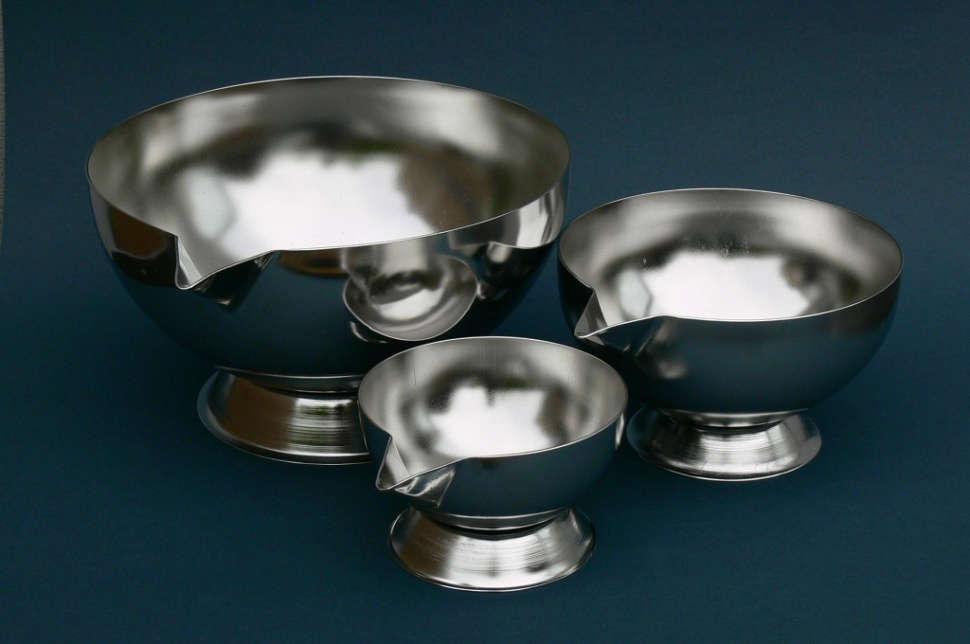

54 Hőelvonás / hűtés Gyógyszerészetben: 54

55 Iparban: Hőelvonás / hűtés A kenőcsők hűtését és keverését kenőcsök szabályozva kell végrehajtani (gyakran duplikátor). 55

56 Tárolás Szobahőmérséklet (15 25 C): hűtve 8-15 C :Mucuses, syrups, ointments Hungarian Pharmacopoeia (Ph. Hg. VII) 56

57 Tárolási hőmérséklet 2-8 C Szabvány szerinti inzulin készítményeket és szemcseppeket hűtőszekrényben kell tartani Fonó. -15 C allat: Oculogutta rifampicini FoNoVII. 57

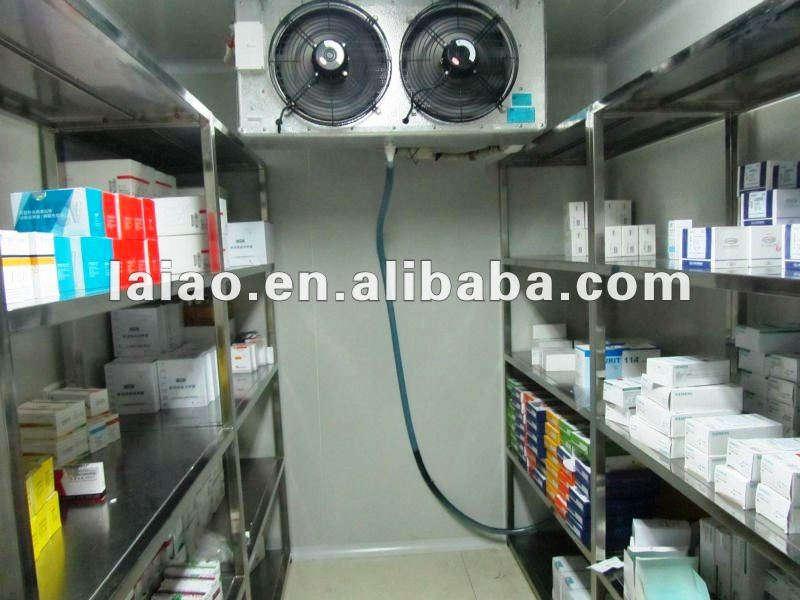

58 Tárolási hőmérséklet Hűtő helységek 58
