Talajmechanikai problémák
|
|
- Géza Fazekas
- 8 évvel ezelőtt
- Látták:
Átírás
1 Töltésalapozás

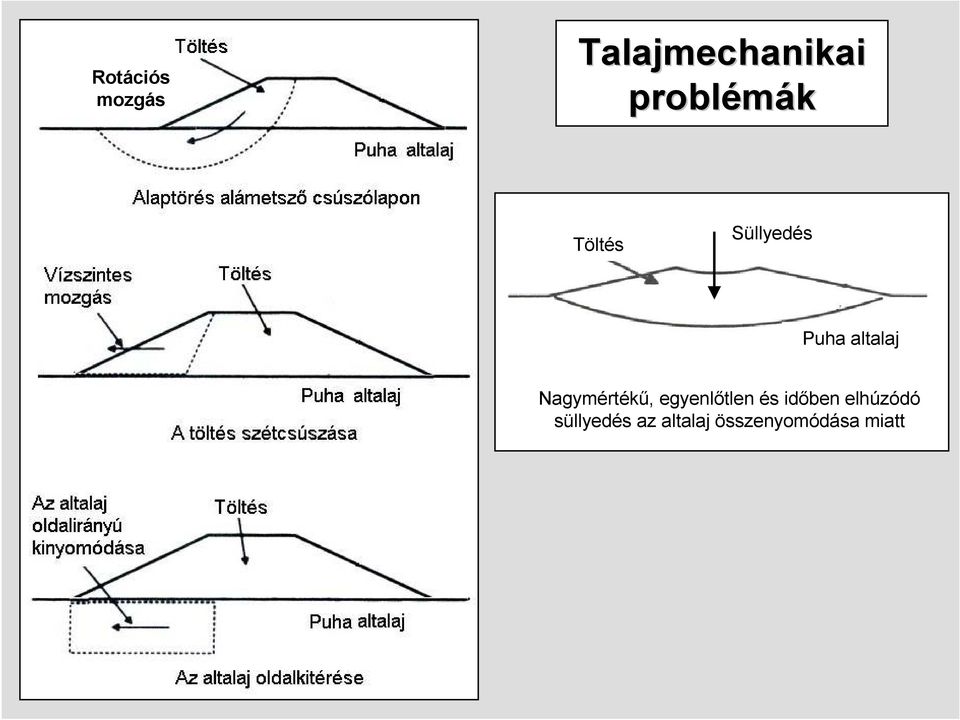

2 Rotációs mozgás Talajmechanikai problémák Töltés Süllyedés Puha altalaj Nagymértékő, egyenlıtlen és idıben elhúzódó süllyedés az altalaj összenyomódása miatt
3 Megoldási lehetıségek a feladat kikerülése építésszervezési megoldások szerkezeti megoldások elızetes talajjavítások Kombinációk!

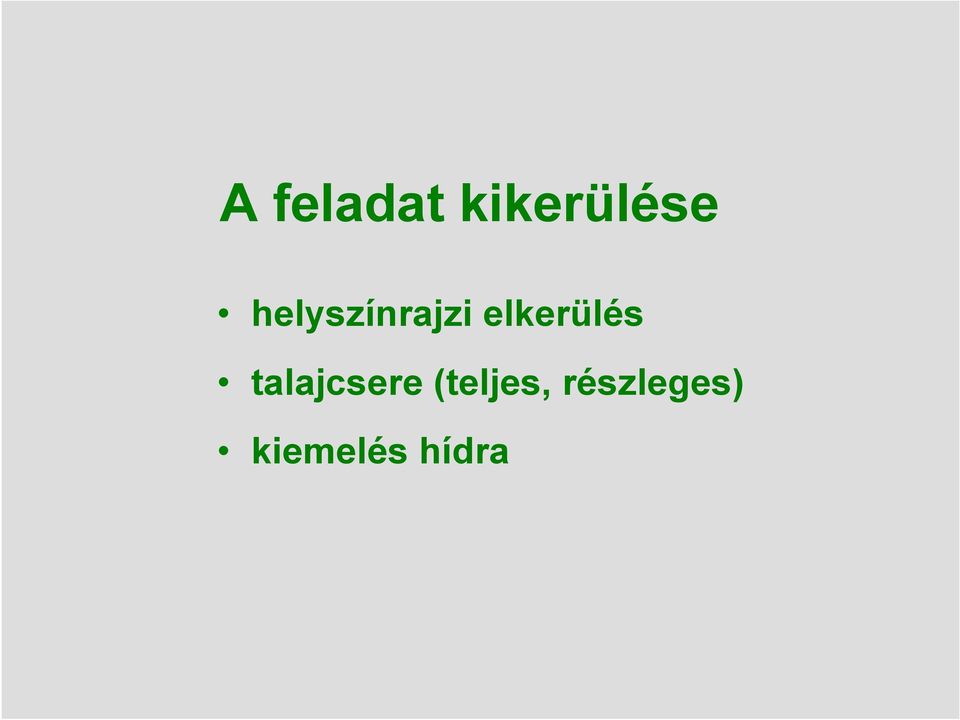

4 A feladat kikerülése helyszínrajzi elkerülés talajcsere (teljes, részleges) kiemelés hídra

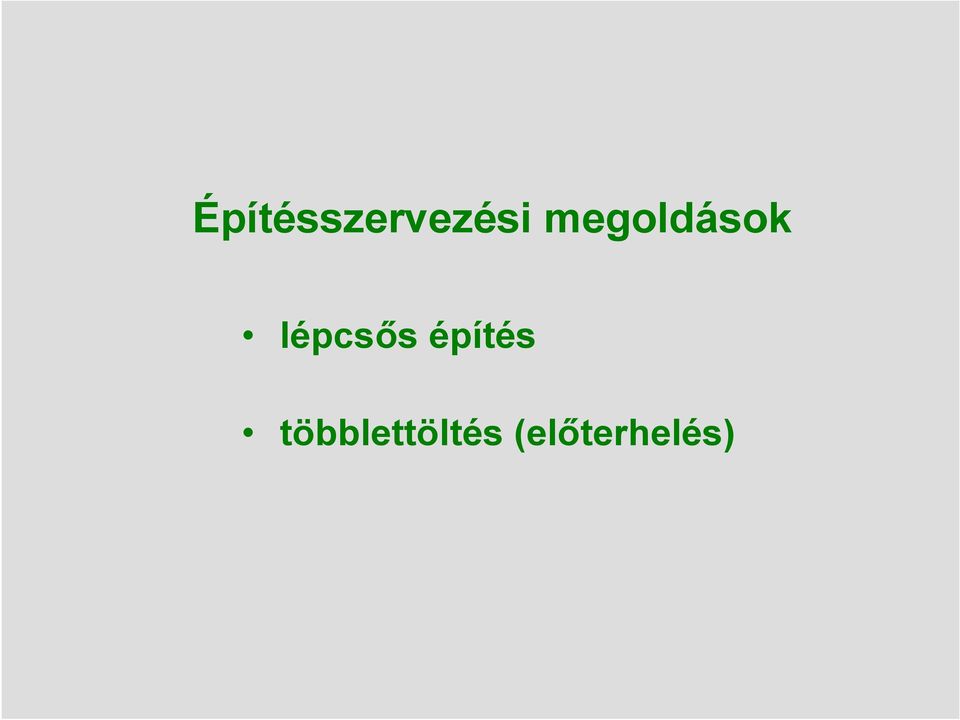

5 Építésszervezési megoldások lépcsıs építés többlettöltés (elıterhelés)

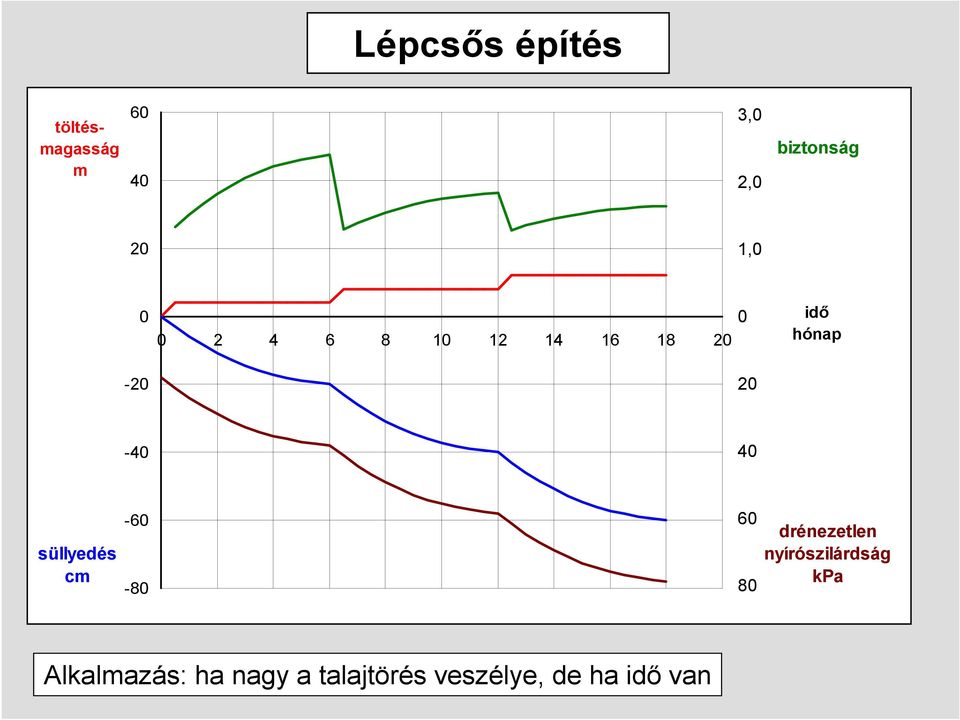

6 Lépcsıs építés töltésmagasság m ,0 2,0 biztonság 20 1, idı hónap süllyedés cm drénezetlen nyírószilárdság kpa Alkalmazás: ha nagy a talajtörés veszélye, de ha idı van

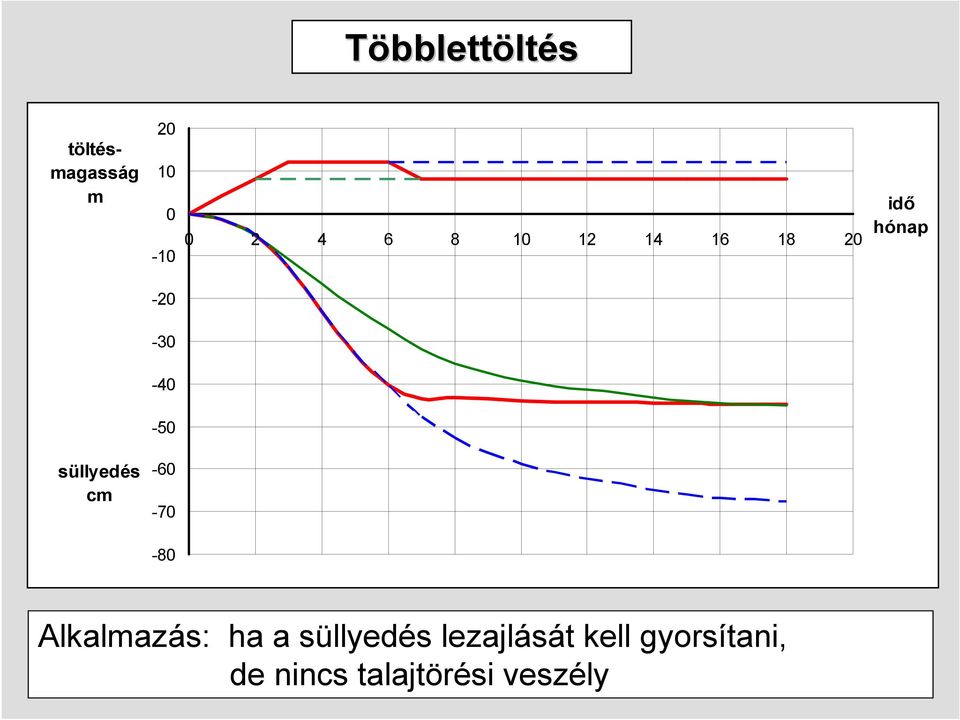

7 Többlettöltés töltésmagasság m idı hónap süllyedés cm Alkalmazás: ha a süllyedés lezajlását kell gyorsítani, de nincs talajtörési veszély

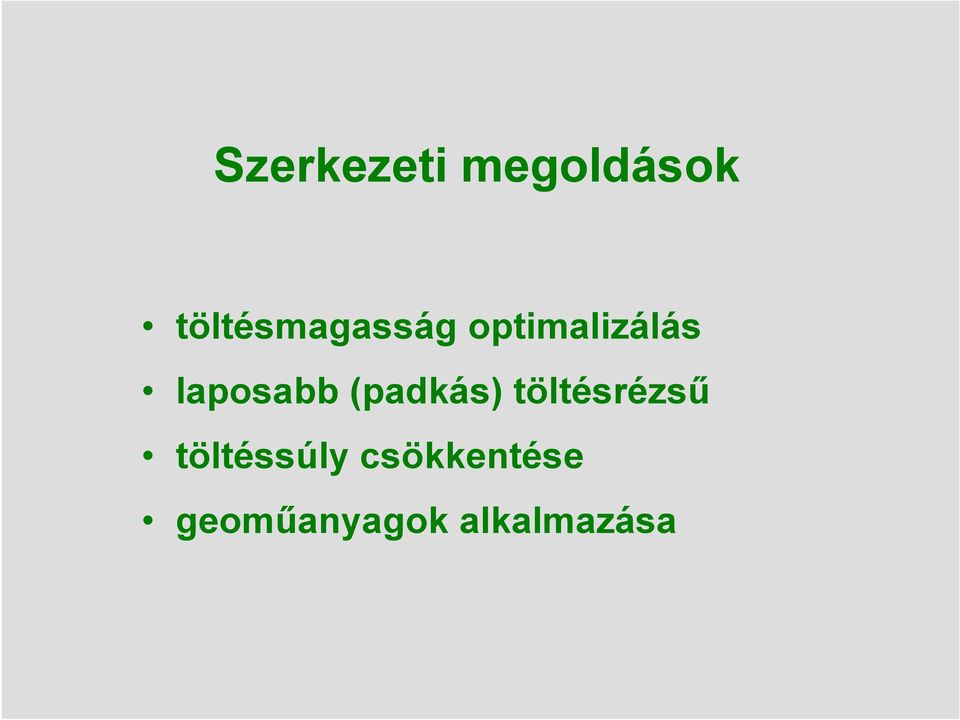

8 Szerkezeti megoldások töltésmagasság optimalizálás laposabb (padkás) töltésrézső töltéssúly csökkentése geomőanyagok alkalmazása

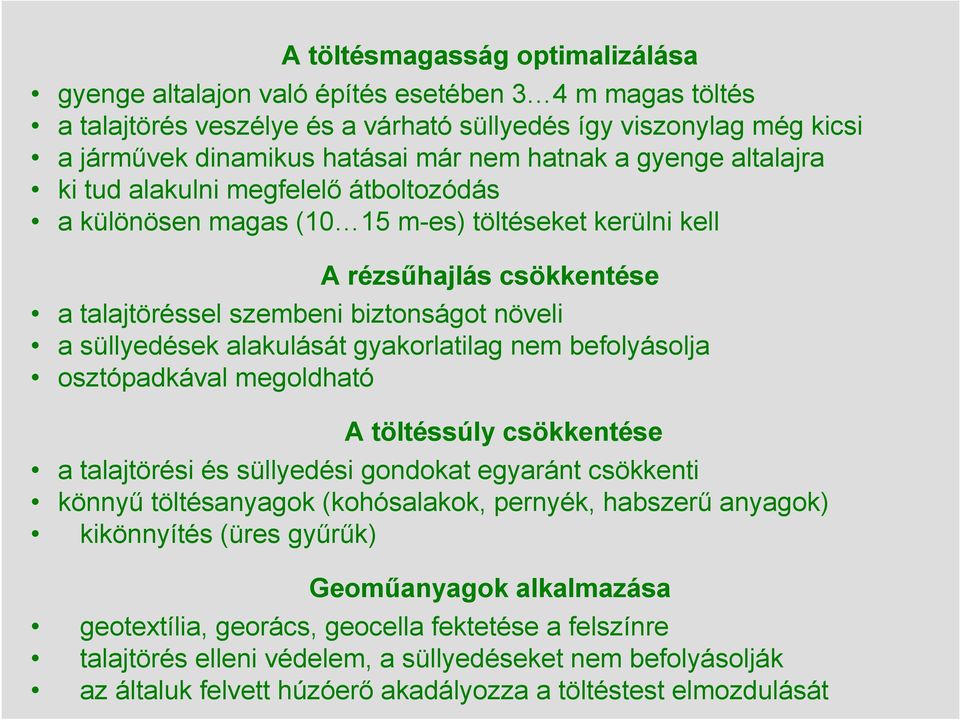

9 A töltésmagasság optimalizálása gyenge altalajon való építés esetében 3 4 m magas töltés a talajtörés veszélye és a várható süllyedés így viszonylag még kicsi a jármővek dinamikus hatásai már nem hatnak a gyenge altalajra ki tud alakulni megfelelı átboltozódás a különösen magas (10 15 m-es) töltéseket kerülni kell A rézsőhajlás csökkentése a talajtöréssel szembeni biztonságot növeli a süllyedések alakulását gyakorlatilag nem befolyásolja osztópadkával megoldható A töltéssúly csökkentése a talajtörési és süllyedési gondokat egyaránt csökkenti könnyő töltésanyagok (kohósalakok, pernyék, habszerő anyagok) kikönnyítés (üres győrők) Geomőanyagok alkalmazása geotextília, georács, geocella fektetése a felszínre talajtörés elleni védelem, a süllyedéseket nem befolyásolják az általuk felvett húzóerı akadályozza a töltéstest elmozdulását

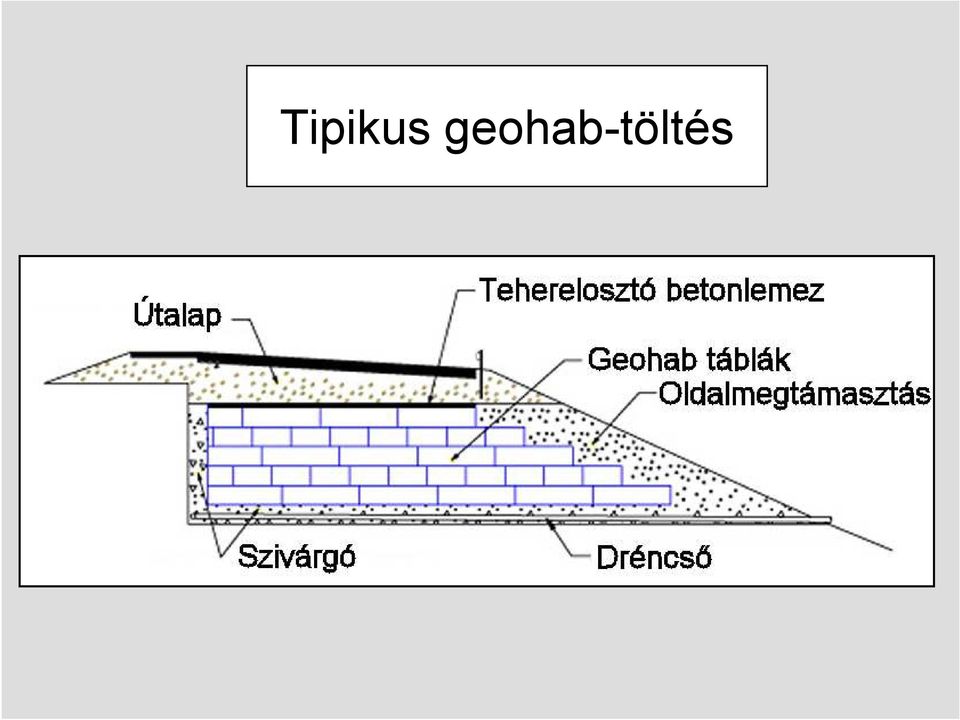

10 Tipikus geohab-töltés
11

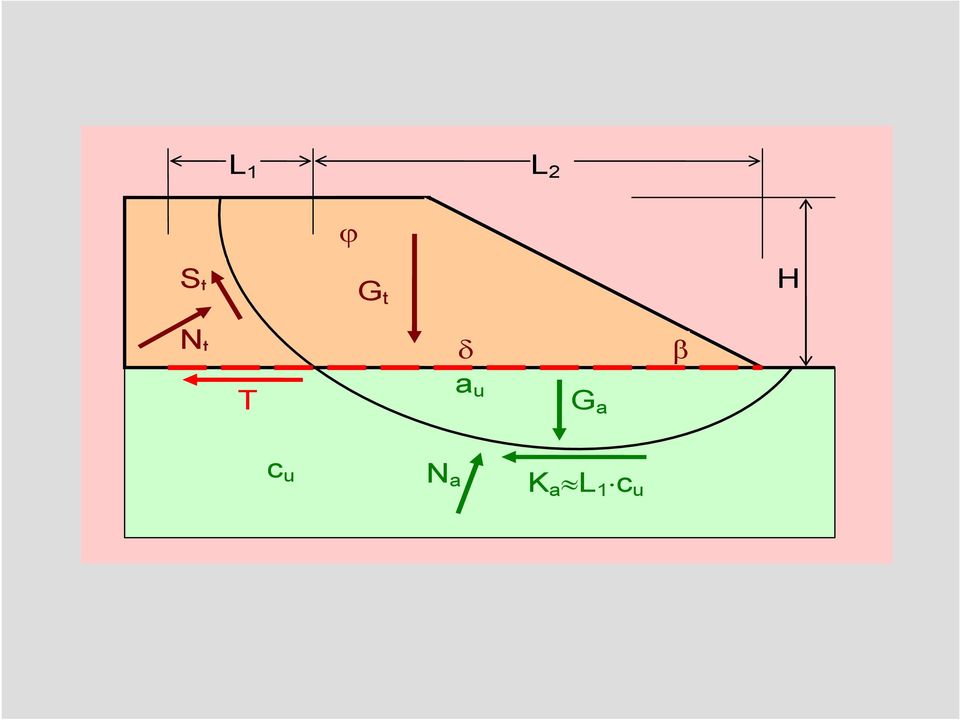

12 L 1 L 2 S t ϕ G t H N t T δ a u G a β c u N a K a L 1 c u

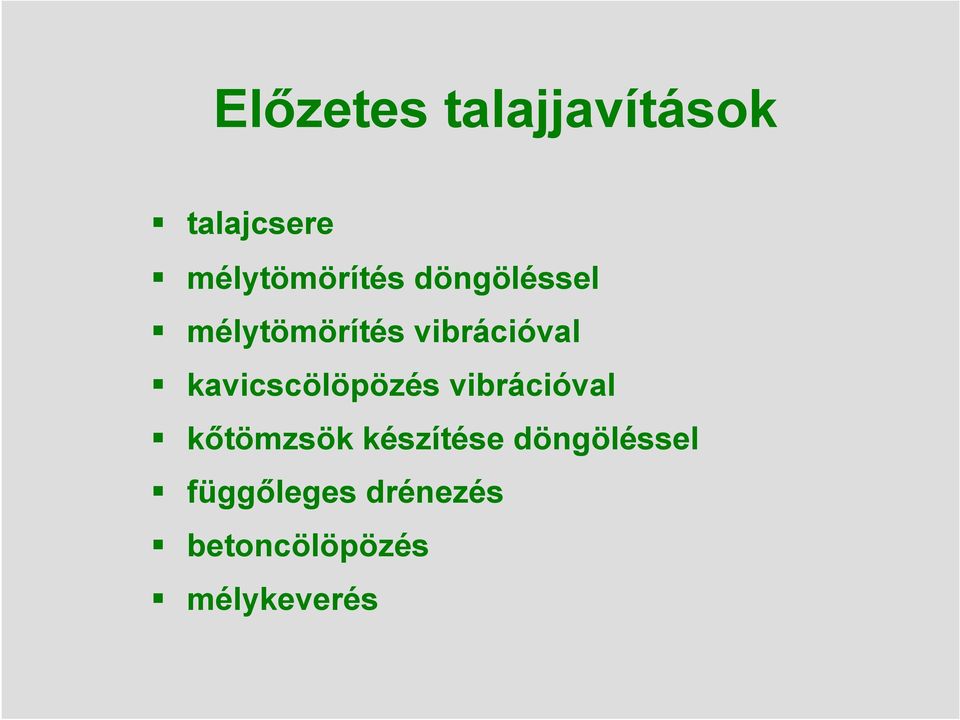

13 Elızetes talajjavítások talajcsere mélytömörítés döngöléssel mélytömörítés vibrációval kavicscölöpözés vibrációval kıtömzsök készítése döngöléssel függıleges drénezés betoncölöpözés mélykeverés

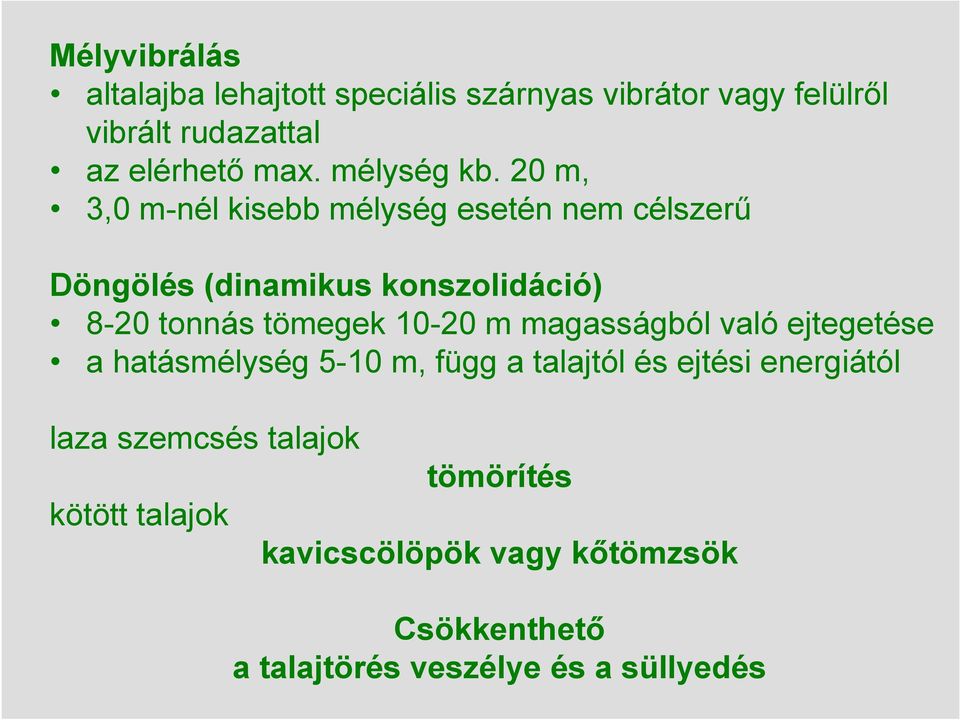

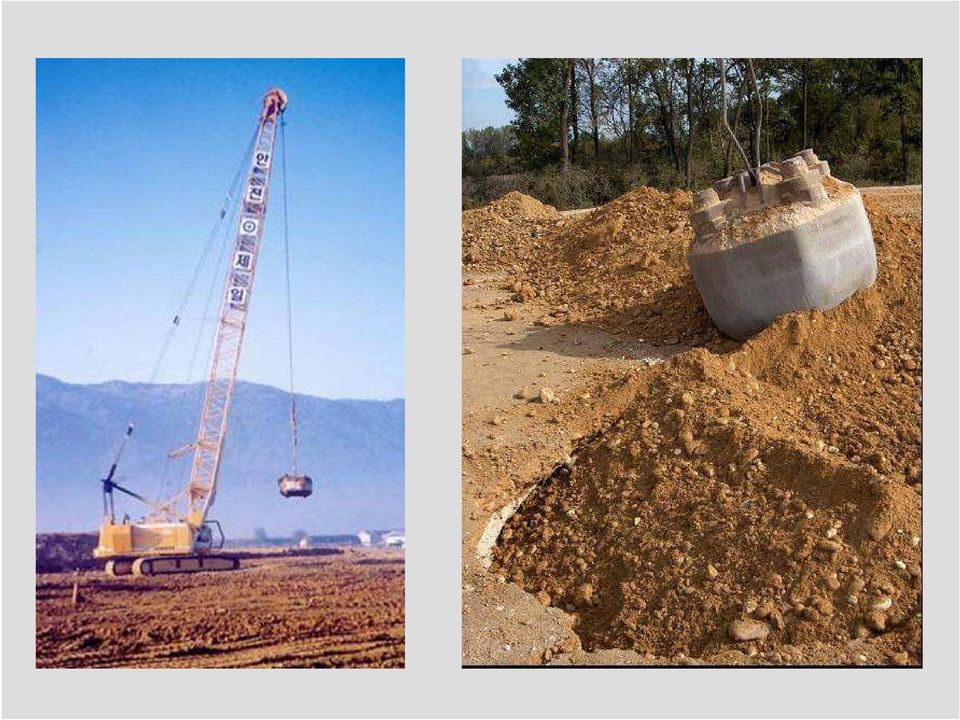

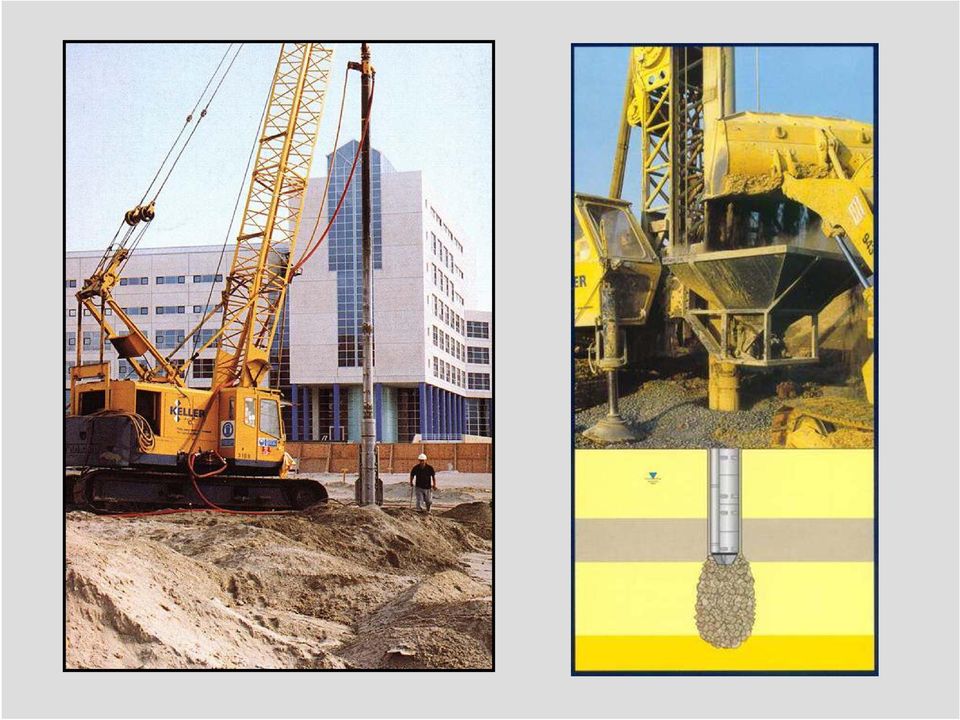

14 Mélyvibrálás altalajba lehajtott speciális szárnyas vibrátor vagy felülrıl vibrált rudazattal az elérhetı max. mélység kb. 20 m, 3,0 m-nél kisebb mélység esetén nem célszerő Döngölés (dinamikus konszolidáció) 8-20 tonnás tömegek m magasságból való ejtegetése a hatásmélység 5-10 m, függ a talajtól és ejtési energiától laza szemcsés talajok kötött talajok tömörítés kavicscölöpök vagy kıtömzsök Csökkenthetı a talajtörés veszélye és a süllyedés
15
16

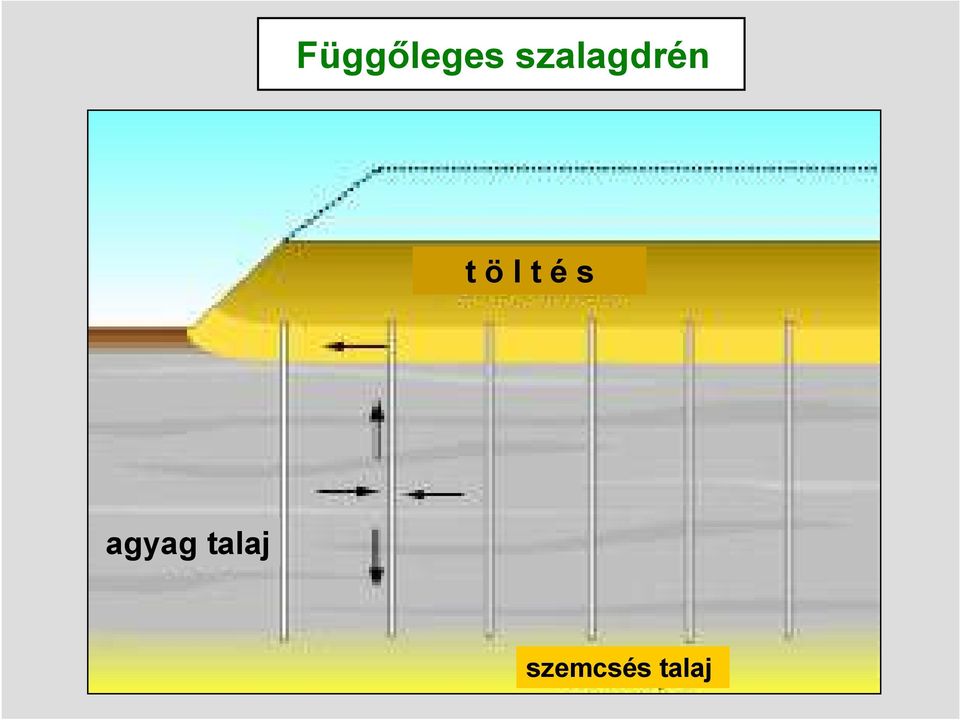

17 Függıleges szalagdrén t ö l t é s agyag talaj szemcsés talaj

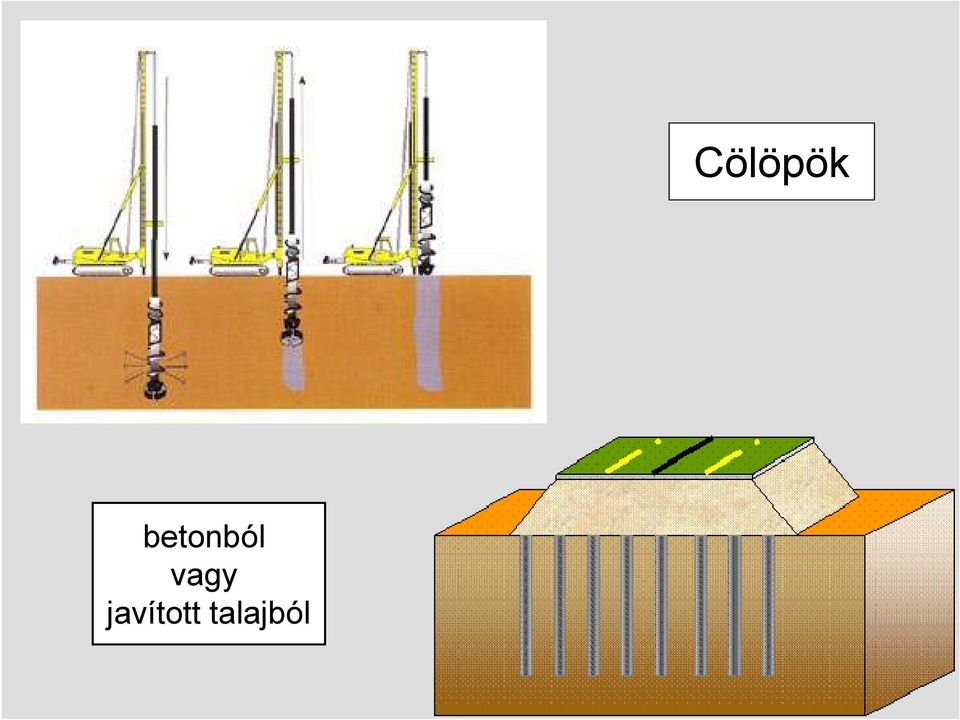

18 betonból vagy javított talajból Cölöpök
19 Geomőanyagok

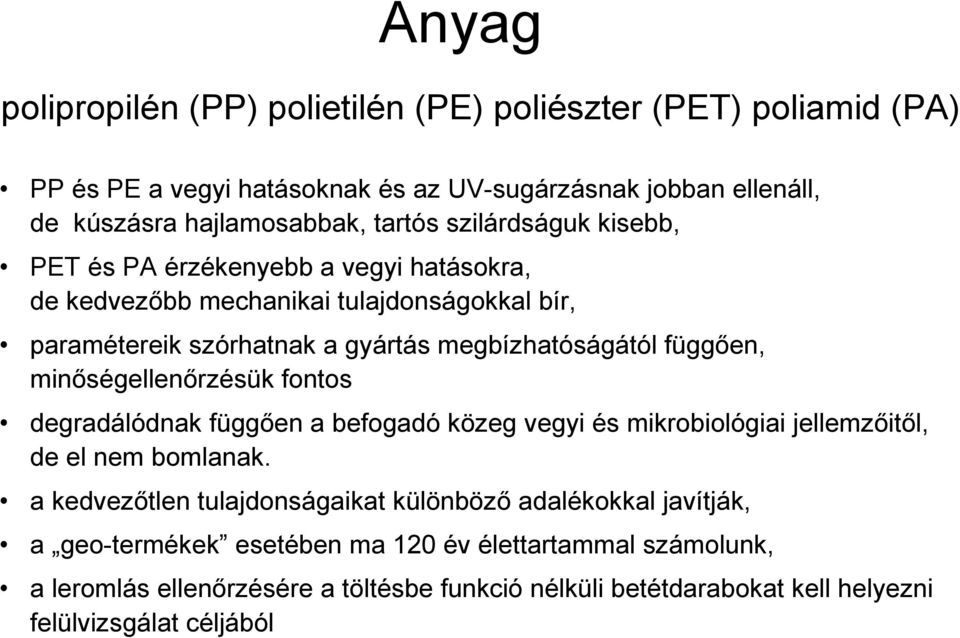

20 Anyag polipropilén (PP) polietilén (PE) poliészter (PET) poliamid (PA) PP és PE a vegyi hatásoknak és az UV-sugárzásnak jobban ellenáll, de kúszásra hajlamosabbak, tartós szilárdságuk kisebb, PET és PA érzékenyebb a vegyi hatásokra, de kedvezıbb mechanikai tulajdonságokkal bír, paramétereik szórhatnak a gyártás megbízhatóságától függıen, minıségellenırzésük fontos degradálódnak függıen a befogadó közeg vegyi és mikrobiológiai jellemzıitıl, de el nem bomlanak. a kedvezıtlen tulajdonságaikat különbözı adalékokkal javítják, a geo-termékek esetében ma 120 év élettartammal számolunk, a leromlás ellenırzésére a töltésbe funkció nélküli betétdarabokat kell helyezni felülvizsgálat céljából
21 TERMÉKEK geotextíliák (szıtt, nem szıtt) georácsok (extrudált, szıtt, hegesztett) geoszalagok geocellák (szerelt, épített) geoszınyeg (hálóból, rácsból, szálból) geoháló geodrén (szalag, lemez) geocsı geomembrán geoszintetikus agyagszigetelı geohab geokompozit (hidraulikai, mechanikai) geotextile geogrid geostrip geoweb geomat geonet geodrain geopipe geomembrane GSL, bentonite mat geofoam geocomposite
22 TERMÉK
23 TERMÉK
24 T E R M É K
25 Funkciók 1. Erısítés (reinforcement) 2. Védelem (protection) 3. Elválasztás (separation) 4. Erózióvédelem (erosion control) 5. Szőrés (filtration) 6. Drénezés (drainage) 7. Szigetelés (sealing)
26 Funkció geomőanyag nélkül Viselkedés geomőanyaggal Definíció Ajánlott geomőanyag Magyarázat 1. funkció: erısítés FUNKCI
27 2. funkció: védelem
28 Funkció geomőanyag nélkül Viselkedés geomőanyaggal Definíció Ajánlott geomőanyag Magyarázat 3. funkció: elválasztás
29 Funkció geomőanyag nélkül Viselkedés geomőanyaggal Definíció Ajánlott geomőanyag Magyarázat 4. funkció: erózióvédelem
30 Funkció geomőanyag nélkül Viselkedés geomőanyaggal Definíció Ajánlott geomőanyag Magyarázat 6. funkció: szőrés
31 Funkció geomőanyag nélkül Viselkedés geomőanyaggal Definíció Ajánlott geomőanyag Magyarázat Szigetelés Drénezés Folyadék- Geomembrán Geotextília A geomőanyag hulladékon szállítása Geoháló Geodrén síkjában elvezeti a vizet, így az Geokompozit nem győlik össze, nem okoz nyomást, Geocsı elnedvesedést. 5. funkció: drénezés
32 Funkció geomőanyag nélkül Viselkedés geomőanyaggal Definíció Ajánlott geomőanyag Magyarázat Szigetelés Folyadék- (gáz)mozgás megállítása Geomembrán Geoszintetikus agyagszigetelı A hulladékon átszivárogva szennyezetté váló víz nem szivárog be a talajba, ill. a talajvízbe, így az tiszta marad. 7. funkció: szigetelés
33 Tulajdonságok
34 A geomőanyagok egyes tulajdonságainak súlya a funkció teljesítése szempontjából a geomőanyag tulajdonsága szigetelés drénezés szőrés a geomőanyag funkciója erózióvédelem elválasztás védelem polimerfajta * ** * szerkezet ** ** ** ** * * * UV-stabilizálás * ** * * vastagság * ** * * * ** területi sőrőség * * * ** ** ** * húzási merevség * * * ** szakítószilárdság * * * ** szakadó nyúlás ** * ** kúszási hajlam * * * ** toldási ellenállás * * * ** összenyomhatóság ** * * * * felületi súrlódás * * * ** statikus átszakítási ellenállás ** * * * * ** * dinamikus átszakítási ellenállás ** * * * * ** * sérülésekkel szembeni ellenállás ** * ** * ** ** ** általános tartósság ** ** ** * ** ** ** idıjárásállóság * * * ** * * * síkra merıleges vízvezetıképesség ** * ** ** síkbeli vízáteresztıképesség ** * * * * jellemzı szőrınyílás ** ** * eltömıdéssel szembeni ellenállás ** ** * ** nagyon fontos * fontos 1. erısítés T u l a j d o n s á g o k
35 Tulajdonságok Fizikai tulajdonságok vizsgálata C MSZ EN : 1999 Geotextíliák és rokon termékeik. A vastagság maghatározása elıírt terhelésekkel. 1. rész: Egyes rétegek Geotextiles and geotextile-related products. Determination of thickness at specified pressures. Part 1: Single layers C MSZ EN 965 : 1999 Geotextíliák és rokon termékeik. A területi sőrőség meghatározása Geotextiles and geotextile-related products. Determination of mass per unit area EN ISO : 2005 Gemőanyagok. A vastagságának meghatározása elıírt nyomáson. 1. rész: Egyetlen réteg Geosynthetics. Determination of thicknes at specified pressures. Part 2: Single layers C MSZ EN ISO : 1998 Geotextíliák és rokon termékeik. Vastagság meghatározás elıirt terhelésekkel. 2. rész: Eljárás a többrétegő termékek egyes rétegeinek vastagság meghatározásához Geotextiles and geotextile-related products. Determation of thickness at specified pressures. Part 2: Procedure for determination of thickness of single layers of multilayer products EN ISO 9864: 2005 Geomőanyagok. Geotextíliák és rokon termékeik. Vizsgálati módszer geotextiliák és rokon termékeik területi sőrőségének meghatározására Geotextiles and geotextile-related products. Test method for the determination of mass per unit area of geotextiles and geotextile-related products C MSZ EN : 2003 Geomőanyagok. Vizsgálati módszerek geoszintetikus agyagszigetelık területi sőrőségének meghatározására Geosythetics. Test methods for measuring mass per unit area of clay geosynthetic barriers
36 Mechanikai vizsgálatok C MSZ ENV 1897 : 1998 Geotextíliák és rokon termékeik. Nyomás alatti kúszási tulajdonságok meghatározása Geotextiles and geotextile-related products. Detemination of the compressive creep properties C MSZ EN 918 : 1998 Geotextíliák és rokon termékeik. Dinamikus átszakításvizsgálat (kúpos ejtıvizsgálat) Geotextiles and geotextile-related products. Dynamic perforation test (cone drop test) C MSZ EN ISO : 1998 Geotextíliák. Szélessávú szakítóvizsgálat Geotextiles. Wide width tensiletest C MSZ EN ISO : 1998 Geotextíliák. Kötések/varratok szakítóvizsgálata széles sávú módszerrel Geotextiles. Tensile test for joints/seams by wide width method C MSZ EN ISO : 1998 Geotextíliák és rokon termékeik. Statikus átszakításvizsgálat (CBR-vizsgálat). Geotextiles and geotextile-related products. Static puncture test (CBR test) EN ISO : 2005 Geotextíliák és rokon termékeik. A nyírási jelelmzık meghatározása. 1. rész: Közvetlen nyíróvizsgálat Geotextiles and geotextile-related products. Detemination of friction characteristics Part 1: Direct shear test EN ISO : 2005 Geotextíliák és rokon termékeik. A nyírási jelelmzık meghatározása. 2. rész: Lejtıs síkú vizsgálat Geotextiles and geotextile-related products. Detemination of friction characteristics Part 2: Inclined plane test EN ISO : 2003 Geotextíliák és rokon termékeik. A belsı kapcsolatok szilárdsága 1. rész: Geocellák Geotextiles and geotextile-related products. Strength of internal junctions Part 1: Geocells J MSZ EN ISO 13431: 2000 Geotextíliák és rokon termékeik. A húzó- kúszási és a szakítási viselkedés meghatározása Geotextiles and geotextile-related products. Determination of tensile creep and rupture behaviour EN ISO 13738: 2004 Geotextíliák és rokon termékeik. A talajból való kihúzódással szembeni ellenállás Geotextiles and geotextile-related products. Determination of pullout resistance in soil T u l a j d o n s á g o k
37 m kn/m Woven Fabrics, GeoGrids PP/ PE - T PP - M PP/ PET - T Woven fabrics, Geogrids kn/m % F m ε u 1 Aramide, knitted Geogrid max PET fabric max Glass woven Geogrid typical PET woven Geogrid typical HDPE extruded Geogrid typical HD PE - M Nonwovens T: thermo-bonded M: mechanically bonded strain %
38 Szakító vizsgálat Wide-width tensile test (200 mm) EN ISO 10319
39 Statikus átszakításvizsgálat Static puncture (CBR test) EN ISO 12236
40 Tartóssági vizsgálatok J MSZ CR ISO : 2000 Irányelvek a geotextíliák és rokon termékeik tartósságáról Guidelines on durability of geotextiles and geotextile-related products C MSZ ENV : 2000 Geotextíliák és rokon termékeik. Az idıjárással szembeni ellenállás meghatározása Geotextiles and geotextile-related products. Determiation of the resistance to weathering C MSZ ENV : 2000 Geotextíliák és rokon termékeik. Módszer a mikrobiológiai ellenállás meghatározására elásási próbával Geotextiles and geotextile-related products. Method for determining the mickrobiological resistance by soil burial test C MSZ ENV : 2000 Geotextíliák és rokon termékeik. Általános vizsgálatok a tartóssági vizsgálatot követı kiértékeléshez General tests for evaluation following durability testing C MSZ ENV : 2001 Geotextíliák és rokon termékeik. Vizsgálati módszer a hidrolízissel szembeni ellenállás meghatározására Geotextiles and geotextile-related products. Screening test method for determining the resistance to hydrolysis in water J MSZ ENV ISO : 2004 Geotextíliák és rokon termékeik. Átvilágításos vizsgálat az oxidációval szembeni ellenállás meghatározásához Geotextiles and geotextile-related products. Screening test method for determining the resistance to oxidation J MSZ EN : 2000 Geotextíliák és rokon termékeik. A vízbehatolással szembeni ellenállás meghatározása (a hidrosztatikai nyomás vizsgálata) Geotextiles and geotextile-related products. Determation of resistance to penetration by water (hydrostatic pressure test) J MSZ ENV ISO : 2002 Geotextíliák és rokon termékeik. A szigetelésvédı geotextíliák tartós hatékonyságának meghatározása Geotextiles and geotextile-related products. Determiation of the long term protection efficiency of geotextiles in contact with geosynthetic barriers C MSZ ENV : 2001 Geotextíliák és rokon termékeik. Vizsgálati módszer a savakkal és lúgokkal szembeni ellenállás meghatározására Geotextiles and geotextile-related products. Screening test method for determining the resistance to acid and alkaline liquids C MSZ ENV : 2004 Geomőanyagok. Vizsgálati módszer a vegyi ellenállás meghatározására feltöltések építése esetén Geosynthetics. Screening test method for determining the chemical resistance for landfill applications C MSZ ENV : 2004 Geoszintetikus szigetelık. Vizsgálati módszer a kilúgozódási ellenállás meghatározására Geosynthetic barriers. Screening test method for determining the resistance to leaching T u l a j d o n s á g o k
41 Tulajdonságok Hidraulikai vizsgálatok J MSZ EN ISO : 1999 Geotextíliák és rokon termékeik. A síkra merıleges, terhelés nélküli vízáteresztı képességi jellemzık meghatározása Geotextiles and geotextile-related products. Determination of water permeability characteristics normal to the plane, without load J MSZ EN ISO : 1999 Geotextíliák és rokon termékeik. A jellemzı szőrınyílás meghatározása Geotextiles and geotextile-related products. Determation of the characteristic opening size J MSZ EN ISO : 1999 Geotextíliák és rokon termékeik. A vízáramlás meghatározása a termék síkjában Geotextiles and geotextile-related products. Determenation of water flow capacity in their plane
42 Tulajdonságok Beépítési vizsgálatok C MSZ EN 963 : 1999 Geotextíliák és rokon termékeik. Mintavétel és a próbadarabok készítése Geotextiles and geotextile-related products. Sampling and preparation of test specimens EN ISO 9862 : 2005 Geomőanyagok. Mintavétel és a próbadarabok készítése Geosynthetics. Sampling and preparation of test specimens J MSZ EN ISO : 2000 Geotextíliák és rokon termékeik. Helyszíni azonosítás Geotextiles and geotextile-related products. Identification on site J MSZ EN ISO 13427: 1999 Geotextíliák és rokon termékeik. A dörzsölés utáni sérülések utánzása (csúszótömbös vizsgálat) Geotextiles and geotextile-related products. Abrasion damage simulation (sliding block test) J MSZ EN ISO : 1999 Geotextíliák és rokon termékeik. A minták talajban való elhelyezése és kivétele, valamint a próbatestek laboratóriumi vizsgálata Geotextiles and geotextile-related products. Method for installing and extracting samples in soil, and testing specimens in laboratory C MSZ ENV ISO : 1999 Geotextíliák és rokon termékeik. Eljárás telepítéskor bekövetkezı sérülések szimulálására. 1.rész: Telepítés szemcsés anyagokon Geotextiles and geotextile-related products. Procedure for simulating damage during installation. Part 1: Installation in granular materials
43 Alkalmazási körök 1. Felszín teherbírásnövelése (járhatóság) 2. Töltésalapozás 3. Töltéstest építése 4. Rézső erısítése 5. Rézsők erózióvédelme 6. Támfalak építése 7. Földmővek csatlakoztatása szerkezetekhez 8. Víztelenítı szerkezetek 9. Vízszigetelı rendszerek
44 1. alkalmazási kör terep- vagy földmőfelszín teherbírásnövelése Teherbírásnövelés jó teherbírású szemcsés talaj georács és geotextília gyenge teherbírású (E 2 -modulusú) altalaj vagy földmőtest
45
46
47
48
49 Nem szıtt geotextíliák kiválasztása az építés közbeni átszúródás elkerülésére a Geotextília Robusztussági Kategória (GRK) alapján AS1 AS2 AS3 AS4 AS5 Talajfajta a geotextília egyik oldalán nem kritikus szemcsés anyag durva- és vegyes szemcséjő anyag görgeteges, de 40 % alatt vagy éles szélő, tört AS2 40 %-nál több görgeteg vagy éles szélő AS3 nagy 40 % feletti görgeteg és éles szélő, tört anyag tömörítés AB1 AB2 AB3 AB4 nagyon csekély hatású építési forgalom kis gyúróhatásával 5 15 cm nyommélységő gyúróhatással 15 cm feletti nyommélységő gyúróhatással GRK1 GRK1 GRK2 GRK3 GRK2 GRK2 GRK3 GRK4 GRK3 GRK3 GRK4 GRK5 GRK4 GRK4 GRK5 (1) GRK5 GRK5 (1) (1) (1) Építéshelyi kísérletek szükségesek vagy növelni kell a szemcsés réteg vastagságát. Geotextília Erısségi Osztály GRK Statikus átszakítóerı (x*-s) Területi sőrőség (x*) 1 0,5 kn 80 g/m 2 2 1,0 kn 100 g/m 2 3 1,5 kn 150 g/m 2 4 2,5 kn 250 g/m 2 5 3,5 kn 300 g/m 2
50 1 réteg georáccsal és szemcsés réteggel elérhetı teherbírásnövekedés rétegvastagság h cm georács típusa és szemcsés réteg tetején mérendı E 2 MPa GR1-25 GR2-25 GR1-60 GR CBR % E 2 MPa altalaj teherbírása
51 2. alkalmazási kör: töltéslapozás Töltésalapozás magas töltés homokos kavics georács vagy geocella és geotextília geodrén kompresszibilis, kis nyírószilárdságú altalaj
52
53

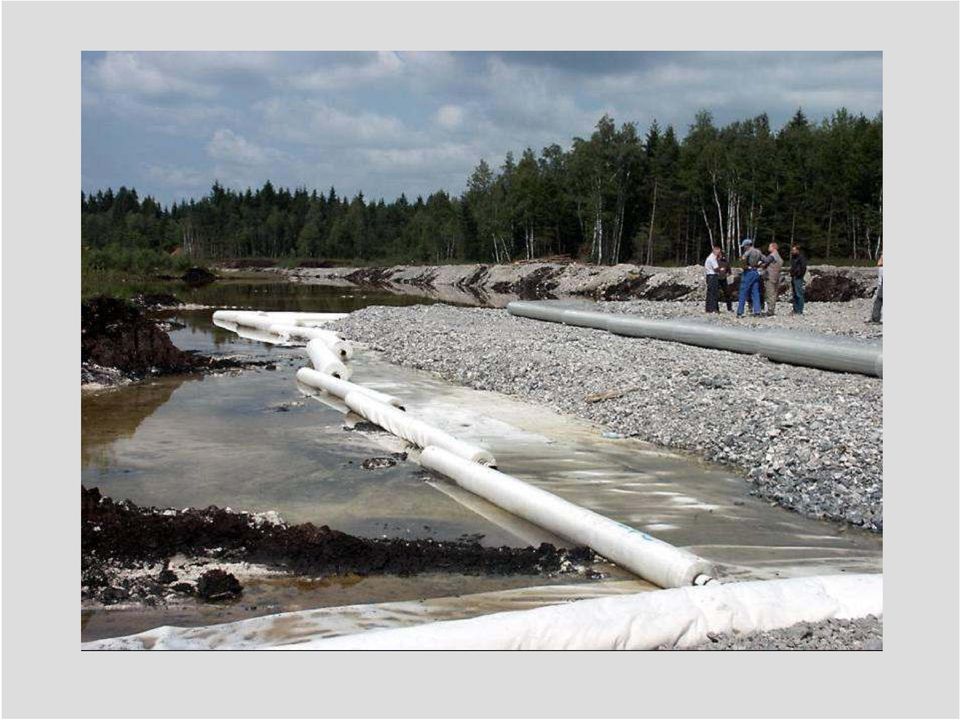

54 geodrének
55 H ϕ E a G Szétcsúszás vizsgálata δ L 1 L 2 a u T N K c u T > 0,5 H 2 ρ g tg 2 (45-ϕ/2) - L 2 c u T < 0,5 H ρ g L 1 tgδ T < H ρ g L 1 tgδ + a u L 1
56 3. alkalmazási kör: töltéstest építése ltéstest építése szemcsés talaj humusztakaró geotextília vagy geomembrán kötött talaj szemcsés talaj
57 Tipikus geohab-töltés
58 4. alkalmazási kör: erózióérzékeny talaj rézsővédelem humusz geotextília vagy geoháló vagy geopokróc vagy geoszınyeg vagy geocella vagy geokompozit esetleg geomembrán illetve geofüggöny
59
60
61
62
63 5. alkalmazási kör: rézsőerısítés célszerően jó szemcsés anyag georács vagy szıtt geotextília
64
65 Meredek rézsű georácsos erősítéssel és geomatracos erózióvédelemmel
66 6. alkalmazási kör: erısített talajtámfal célszerően jó szemcsés anyag homlokzat georács vagy szıtt geotextília

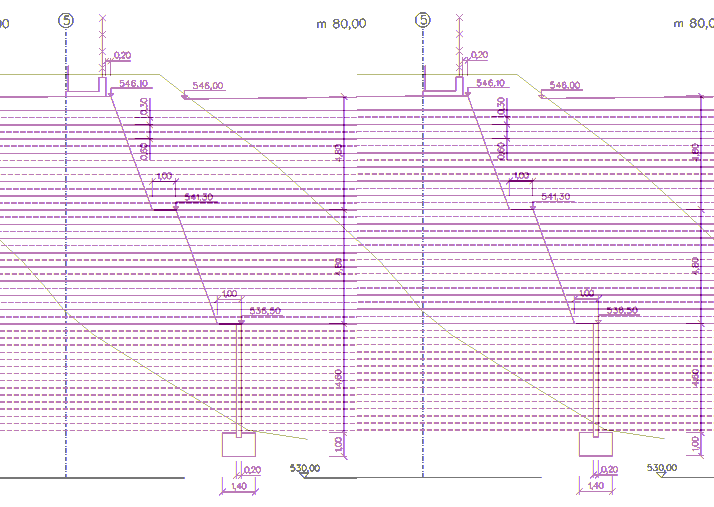

67 M7 autópálya Bszárszó Ordacsehi Terra-Mesh támfal Pannon-Freyssinet
68
69
70
71 8. alkalmazási kör: víztelenítı szerkezetek burkolat árok szemcsés szivárgótest kötött talaj geotextília geocsı
72
73
74 Méretezés szőrésre 1. Mechanikai szőrési hatékonyság 0,2 d 90 O 90,w d 90 O 90,w d 90 a geotextília jellemzı szőrınyílása a talaj 90 % súlyszázalékhoz tartozó szemcsemérete általában elégséges követelmény 0,06 mm O 90,w 0,2 mm 2. Hidraulikai szőrési hatékonyság k m η. k t k m k t geotextília síkra merıleges áteresztıképessége a talaj áteresztıképessége η ajánlott értéke 1,0-10 elvárandó még, hogy k m 10-4 m/s
75 9. alkalmazási kör szigetelı rendszerek szemét homokos kavics geotextília+geomembrán termett talaj
76
77
78 7. alkalmazási kör: szerkezet és földmő csatlakoztatása ás durva szemcsés talaj szerkezet vagy geomembrán geotextília
79
80 Alkalmasság követelmények MSZ EN : 2001 Geotextíliák és rokon termékeik. Az utak és más közlekedési területek (a vasutak és az aszfalt beépítésének kivételével) szerkezetében való alkalmazás elıírt jellemzıi. Geotextiles and geotextile-related products. Characteristics required for use in the construction of roads and other trafficked areas (excluding railways and asphalt inclusion) MSZ EN : 2001 Geotextíliák és rokon termékeik. A vasutak szerkezetében való alkalmazás elıírt jellemzıi Geotextiles and geotextile-related products. Characteristics required for use in the construction of railways MSZ EN : 2001 Geotextíliák és rokon termékeik. A földmunkák és az alapozások során, valamint a győjtıszerkezetekben való alkalmazás elıírt jellemzıi Geotextiles and geotextile-related products. Characteristics required for use in earthworks, foundations, and retaining structures MSZ EN : 2001 Geotextíliák és rokon termékeik. A vízelvezetı rendszerekben való alkalmazás elıírt jellemzıi. Geotextiles and geotextile-related products. Characteristics required for use in drainage systems MSZ EN : 2001 Geotextíliák és rokon termékeik. Az eróziót szabályozó munkákban (partvédelem, partvédı mővek) való alkalmazás elıírt jellemzıi Geotextiles and geotextile-related products. Characteristics required for use in erosion control works (coastal protection, bank revetments) MSZ EN 13254:2001 Geotextíliák és rokon termékeik. A víztározók és gátak szerkezetében való alkalmazás elıírt jellemzıi Geotextiles and geotextile-related products. Characteristics required for use in the construction of reservoires and dams. MSZ EN 13255:2001 Geotextíliák és rokon termékeik. A csatornák szerkezetében való alkalmazás elıírt jellemzıi Geotextiles and geotextile-related products. Characteristics required for use in the construction of canals MSZ EN 13256:2001 Geotextíliák és rokon termékeik. Az alagutak és a föld alatti mőtárgyak szerkezetében való alkalmazás elıírt jellemzıi Geotextiles and geotextile-related products. Characteristics required for use in the construction of tunnels and underground structures MSZ EN : 2001 Geotextíliák és rokon termékeik. A szilárdhulladék-lerakókban való alkalmazás elıírt jellemzıi Geotextiles and geotextile-related products. Characteristics required for use in solid waste disposals MSZ EN : 2001 Geotextíliák és rokon termékeik. A folyékonyhulladék-lerakó létesítményekben való alkalmazás elıírt jellemzıi Geotextiles and geotextile-related products. Characteristics required for use in liquid waste containment MSZ EN : 2004 Geoszintetikus szigetelık. A víztározók és gátak szerkezetében való alkalmazás elıírt jellemzıi Geosynthetic barriers. Characteristics required for use in the construction of reservoires and dams. MSZ EN : 2004 Geoszintetikus szigetelık. Az alagutak és a föld alatti mőtárgyak szerkezetében való alkalmazás elıírt jellemzıi Geosynthetic barriers. Characteristics required for use in the construction of tunnels and underground structures MSZ EN : 2001 Geoszintetikus szigetelık. A folyékony hulladék-lerakókban, átrakóhelyeken vagy másodlagos folyadéktárolókban való alkalmazás elıírt jellemzıi Geotextiles and geotextile-related products. Characteristics required for use in the construction of liquid waste disposal sites, transfer stations or secondary containment
81 MSZ EN : 2001 Geotextíliák és rokon termékeik. Az utak és más közlekedési területek (a vasutak és az aszfaltbeépítések kivételével) szerkezetében való alkalmazás elıírt jellemzıi 1. táblázat: Funkciók, a funkciókhoz tartozó jellemzık és az alkalmazott vizsgálati módszerek Jellemzı Vizsgálati módszer Funkciók Szőrés Elválasztás Megerısítés (1) Szakítószilárdság b EN ISO H H H (2) Nyúlás a legnagyobb erınél EN ISO A A H (3) Varratok és kötések szakítószilárdsága EN ISO S S S (4) Statikus átszakítás (CBR-vizsgálat) a b EN ISO S H H (5) Dinamikus átszakítási ellenállás (kúpos ejtıvizsgálat) a EN 918 H A H (6) Súrlódási jellemzık pren ISO :1997 és pren ISO :1997 S S A (7) Húzókúszás EN ISO S (8) Telepítéskor bekövetkezı károsodás ENV ISO A A A (9) Jellemzı szőrınyílás EN ISO H A (10) Síkra merıleges vízáteresztı képesség EN ISO H A A (11) Tartósság B melléklet szerint H H H (11.1) Idıjárással szembeni ellenállás EN A A A (11.2) Kémiai öregítéssel szembeni ellenállás ENV ISO vagy ENV ISO 13438, ENV S S S (11.3) Mikrobiológiai lebomlással szembeni ellenállás EN S S S Fontosság: H: harmonizációs követelmény A: az összes felhasználási feltétel esetén lényeges S: a sajátos felhasználási feltételek esetén lényeges : mutatja, hogy a jellemzı nem lényeges az adott funkció esetén a Figyelembe kell venni, hogy ez a vizsgálat nem alkalmazható néhány terméktípushoz, például a georácsokhoz. b Ha a mechanikai tulajdonságok (szakítószilárdság és statikus átszakítás) H -val vannak jelölve ebben a táblázatban, akkor a gyártónak mindkettı adatait szolgáltatnia kell. A mőszaki követelményben elegendı csak az egyiknek vagy a szakítószilárdságnak, vagy a statikus átszakításnak az alkalmazása.
82 Geotextília GRK1 GRK2 GRK3 GRK4 GRK5 Jellemzı paraméter típus szerkezet anyag ha a paraméter nagyobb, mint nem- bármely 5) 6) szıtt típus bármely polimer átszakítási ellenállás 1) kn 0,5 1,0 1,5 2,5 3,5 területi sőrőség 2) g/m szıtt fóliaszalag, hasított szál multifilamens szálak polipropilén polietilén általában poliészter szakítószilárdság 1) 3) kn/m területi sőrőség 1) g/m szakítószilárdság 1) 4) kn/m területi sőrőség 1) g/m ) az átlag egyszeres szórással csökkentett értéke 2) átlagérték 3) a gyengébbik irányra vonatkozik 4) az erısebb irányra vonatkozik, míg a gyengébbikben min. 50 kn/m szakítószilárdság 5) min. 25 kn/m szilárdságú georáccsal erısített termékek esetében egy kategóriával javítható a minısítés 6) szıtt geotextíliás erısítés esetén a területi sőrőség növekedése vehetı figyelembe Finomszemcséjő puha talajra fektetett geotextília fölé kerülı talaj jellemzıje AB3 AB1 AB2 AB4 kézi beépítés gépi beépítés gépi beépítés gépi beépítés jelentéktelen építési forgalom kis nyommélységő építési forgalom 5-15 cm nyommélységő építési forgalom >15 cm nyommélységő építési forgalom AS1 kedvezı, nem okozhat sérülést GRK1 AS2 durva v. vegyes szemcsékbıl álló talaj GRK2 GRK2 GRK3 GRK4 AS3 AS4 AS5 élesszélő, durva v. vegyes szemcsékbıl álló talaj < 40 % görgeteggel élesszélő, durva v. vegyes szemcsékbıl álló talaj > 40 % görgeteggel durva vagy vegyes szemcsékbıl álló talaj > 40 % éles görgeteggel GRK3 GRK3 GRK4 GRK5 GRK4 GRK4 GRK5 P GRK5 GRK5 P P P póbabeépítés szükséges a geotextília kiválasztásához a sérülések mennyiségének kibontás utáni felmérése alapján
83 A tervezés - alkalmazás elemei alkalmazási kör funkció vizsgálat termék igénybevétel tulajdonságok
84 Alkalmazási kör támfal, rézső, töltésalapozás, járhatóság, csatlakoztatás, víztelenítés, hulladéklerakó Funkció erısítés, védelem, elválasztás, erózióvédelem, szőrés, drénezés, szigetelés Igénybevétel húzóerı, talaj-geomőanyag közötti nyíróerı, merevségi igény, E 2 -teherbírásjavítási igény, robusztussági igény, vízhozam, szőrıképességi igény, környezeti hatások Terméktulajdonság szakítószilárdság, talajkapcsolati jellemzık, merevségi jellemzık, teherbírásjavító képesség, robusztusság, vízvezetıképesség, jellemzı szőrınyílás, tartósság, ellenállóképesség Geomőanyagfajta geotextília, georács, geoszalag geoháló, geodrén, geocsı, geomembrán, geoszintetikus agyagszigetelı geocella, geoszınyeg geopokróc Gyártmány TS-600, RE-80, PARAWEB, Secugrid 40, ARMATEX 35/35, CARBOFOL, Enkamat A-20, Terfil-100, S-100-P Gyártó A tervezés elemei Tensar, Terram, Tenax, Naue Fasertechnik, Polyfelt, Kordárna, Huesker, Colbond, GeoTipptex, Greenfields, GSE, Presto, Fibertex Forgalmazó GRADEX, SYTEC, TRANSINVEST
