ACÉLSZERKEZETEK GYÁRTÁSA (1)

Átírás

1 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám ACÉLSZRKZTK GYÁRTÁSA (1) Az előadás anyagának elkészítésénél nagy segítséget kaptam a HO-RA Kft.-től. Külön köszönet Szili Lászlónak, Kiss Lászlónak és Horváth Andrásnak. Az előadás anyagának egyes részei Dr. Németh György anyagának felhasználásával készültek.

2 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Rajzszolgáltatás

3 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám

4 Tervező programok előnyei, hátrányai: Használhatatlan fájlformátumban történő tervszolgáltatás 2D programok elavultnak számítanak, de a legtöbb NC/CNC vezérelt gép még ezen programok által generált fájlokat képes kezelni (dwg, dxf) 2D programokban készülő tervek nagyobb oda figyelést igényelnek, az esetleges figyelmetlenségből eredő hibák nehezen észrevehetőek.

5 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Tervező programok előnyei, hátrányai: Az adott szerkezet első lépésben térbeli modellben készül el, így minden apró részlet jól látható. A tervezési hibák könnyen ki szűrhetőek (pl. ütközésvizsgálat) Az alkatrész és gyártmány terveket a legtöbb program automatikusan generálja Építőipari felhasználók esetén problémát okozhat, ha a program nem jól van beállítva (pl. amerikai vetítési mód alkalmazás az európai helyett) (ezt a rajzon jelölni kell ami rendszeresen elmarad)

6 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Anyagtárolás (raktározás): anyag beérkeztetés / minőségi átvétel (rendelés, szállítólevél, műbizonylat alapján - azonosítható, anyag minőség megfelelő, stb.) alapanyagok sérülésének / deformációjának megakadályozása alapanyag azonosíthatóságának (műbizonylattal összevethetőségének) biztosítása

7 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám

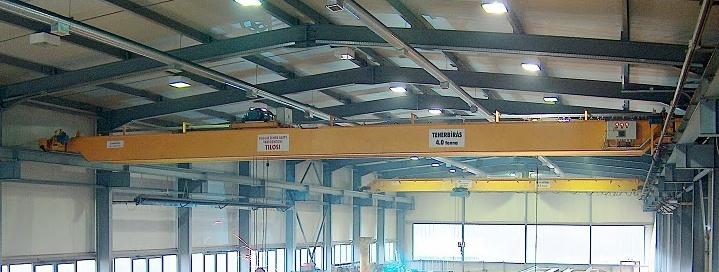

8 SZÉCHNYI ISTVÁN GYTM Anyagmozgatás: daruk (3, 5, 40 tonnás ) SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám

9 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám A leggyakoribb darutípusok 01

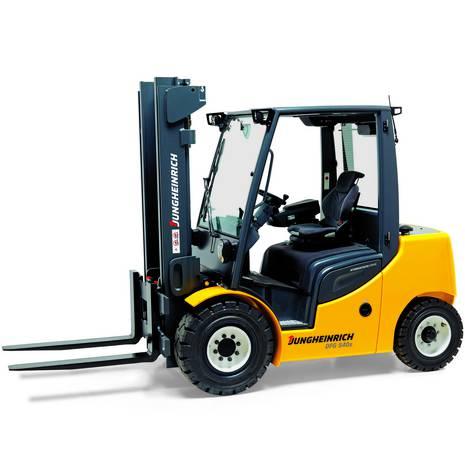

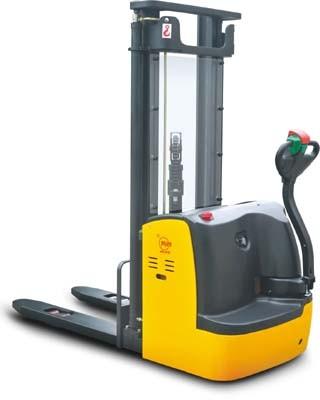

10 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Logisztikai anyagmozgatás: targoncák anyagmozgató kocsik Teherbírás: 5,0 t Teherbírás: 1,5 t

11 SZÉCHNYI ISTVÁN GYTM Technológiai utasítás: SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Célja: a biztonság, minőség, méretpontosság, alakhűség biztosítása a legalacsonyabb gyártási költségek mellett. Szempontjai: A gyártó üzem adottságai (gépi berendezések, teheremelés, mozgatás lehetőségei, az irányító és végrehajtó személyzet felkészültsége stb.) Szereléstechnológia adottságai (üzemi összeállítás mértéke, szerelési egységek mérete) A termék darabszáma; Minőségellenőrzés, minőségbiztosítás; Munkavédelem

12 SZÉCHNYI ISTVÁN GYTM Alkatrész gyártás: SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám A lemez alakító technológiák jelentősége az alkatrész gyártáson belül kiemelt a termelékenység, automatizálhatóság, méretpontosság, anyag takarékosság miatt. Nagyon fontos a jó minőségű, méret pontosságú alkatrészek gyártása, mert ez nagyban befolyásolja a végtermék gyártási idejét, minőségét. Termikus lemez megmunkálás Mechanikus lemez megmunkálás Profil megmunkálás Forgácsolás

13 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Termikus lemez megmunkálás Lézervágás Plazmavágás Lángvágás Víz sugaras vágás Lézer stancolás

14 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Lézervágás: olyan automatizált anyagszétválasztási (termikus vágási) eljárás, amelynél a vágáshoz szükséges hőenergiát a lézersugár biztosítja. Leggyakoribb ipari alkalmazási területe szerkezeti acélok, alumínium és rozsdamenteslemeztáblák illetve -csövek, idomacélok megmunkálása, darabolása. Ipari célokra többnyire a széndioxid gázlézer terjedt el, elsősorban az üzemeltetés relatív olcsósága miatt

15 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám A lézeres vágástechnológiák két fontos csoportja: Oxidációs vágás (égető vágás), a vágandó anyagot olyan magas hőmérsékletre hevítik, hogy az meggyullad a felületre fúvatott nagy tisztaságú oxigénben. (ha az anyag gyulladáspontja alacsonyabb, mint az olvadáspontja). (pl. ötvözetlen és gyengén ötvözött acélok. A 2-3 bar nyomású oxigén segít az ömledék és salak kifúvásában is. Olvasztó vágás, az anyagot lézersugárral olvadáspontjáig hevítik, majd a keletkezett olvadékot semleges segédgáz (nitrogén) segítségével nagy nyomáson (13-25 bar) kifúvatják a keletkezett vágórésből (például alumínium és rozsdamentes anyagok vágása).

16 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám A lézeres vágástechnológiák két fontos csoportja: Oxidációs vágás (égető vágás), a vágandó anyagot olyan magas hőmérsékletre hevítik, hogy az meggyullad a felületre fúvatott nagy tisztaságú oxigénben. (ha az anyag gyulladáspontja alacsonyabb, mint az olvadáspontja). (pl. ötvözetlen és gyengén ötvözött acélok. A 2-3 bar nyomású oxigén segít az ömledék és salak kifúvásában is. Olvasztó vágás, az anyagot lézersugárral olvadáspontjáig hevítik, majd a keletkezett olvadékot semleges segédgáz (nitrogén) segítségével nagy nyomáson (13-25 bar) kifúvatják a keletkezett vágórésből (például alumínium és rozsdamentes anyagok vágása).

17 Biztonság: SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Minden lézervágó gép az emberi szem számára láthatatlan infravörös tartományban dolgozik, még a szórt (lemeztábláról visszaverődő) lézerfény is vakságot okozhat. A gépek kezelőit a láthatatlan veszély miatt számos biztonsági berendezés (és az infravörös fény számára nem átlátszó üvegablak) védi. A gép tartozéka az elszívó berendezés és leválasztó ciklon, amely gondoskodik a vágás közben keletkező fémporok és fémgőzök összegyűjtéséről.

18 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Lángvágás: a vágórés anyagának oxigénsugárban történő elégetése. A jellegét tekintve égető vágás. Az anyag a vágási résben csaknem teljes vastagságában elég, a keletkező égésterméket nagy sebességű oxigénsugár fújja ki. A lángvágás elve hogy oxigén-éghető gáz keverékkel az anyagot gyulladási hőmérsékletre hevítjük majd oxigénsugárban elégetjük és kifújjuk a vágási résből. A láng csak a felületet melegíti, a mélyebben fekvő részeket már nagyrészt a fém égéshője fogja tovább hevíteni.

19 SZÉCHNYI ISTVÁN GYTM A lángvágás feltételei: SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám a vágandó anyag oxigénben éghető legyen, a keletkező reakcióhő minél nagyobb legyen, a vágandó anyag gyulladáspontja alacsonyabb legyen az olvadáspontjánál, a vágandó anyag hővezető képessége lehetőleg kicsi legyen (hogy hőtorlódás legyen az előmelegítés helyén), a salak olvadáspontja kisebb legyen a vágandó anyag olvadáspontjánál, a salak minél hígfolyósabb legyen. Nem lángvághatók: öntöttvas, réz és ötvözetei, alumínium és ötvözetei.

20 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám A gyakorlatban ezt azt jelenti hogy az ötvözetlen szerkezeti acélok főleg vastagabb keresztmetszete esetén a lángvágás a mai napig tökéletes és használatban lévő technológia. Gyulladáspont tiszta vas : 1050 C, 1,7 % C tartalmú acél : 1250 C.

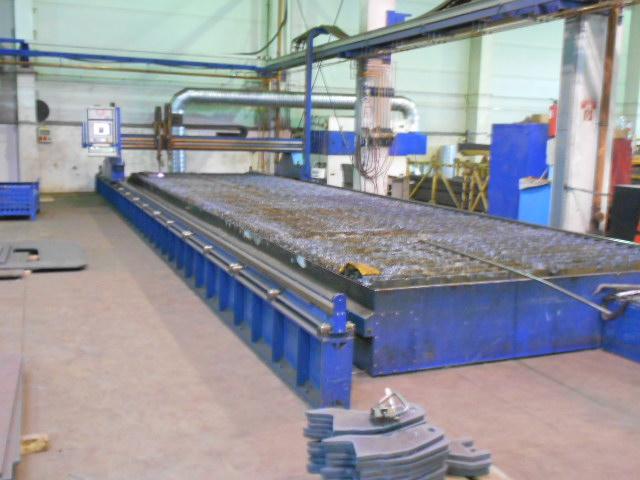

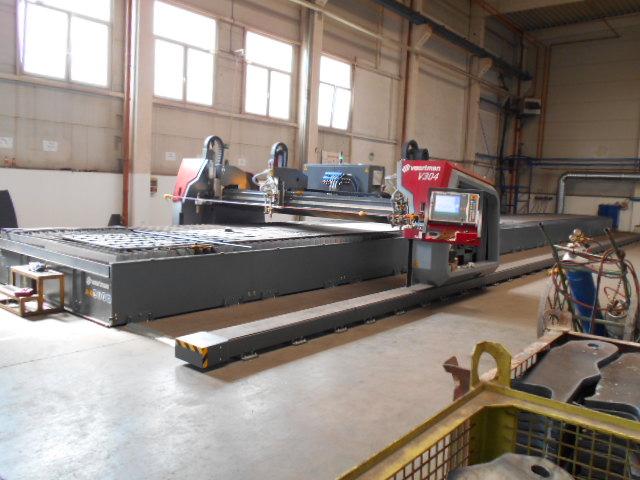

21 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Voortmann, V304 plazmalángvágó gép.1 db rotációs (3D) plazmafej, 3 db lángvágó fej. Rotációs fej: 45 -os körben tud fordulni, ezáltal a lemezre max. 45 -os hegesztési él elő készítést (gyökölést, rézselést) tud vágni Messer, Omnicut 4000, plazma lángvágó gép. 1db plazma fej, 2 db lángvágó fej. asztal méret: 3000x12000 mm 02

22 SZÉCHNYI ISTVÁN GYTM Vízsugaras vágás: SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Olyan sokélű forgácsolási technológia, amelynél a forgácsolást nagysebességgel ( m/s) áramló vízzel, vagy vízzel kevert homokkal végzik. 2D-s lemezprofilú alkatrészek megmunkálását teszi lehetővé, ill. egyszerűsített kivitelben 1D-s vonalmenti darabolást. A gép felépítése megegyezik a lézervágásnál, alángvágásnál és aplazmavágásnál található gépekkel. A vágás technológiája nem az anyag megömlesztésére épül, hanem a víznek mint sokélű forgácsolószerszámnak (hasonlóan a köszörűhöz) anyagleválasztó, koptató hatására.

23 SZÉCHNYI ISTVÁN GYTM Vízsugaras vágás (2): SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Az anyagleválasztás és a víz együttes használatának köszönhetően a kialakuló hőmérsékletemelkedés a vágott felület mentén minimális, ezért ott és annak környékén az anyag szerkezete nem változik meg. A vágás során az előtolás sebessége 1 mm/perctől 20 m/percig is terjedhet. A vágható anyag vastagsága acél esetén is meghaladja a 10 centiméteres vágási vastagságot. Az eljárás által kínált vágórés 0,03-1,5 mm közötti, amely minimális anyagveszteséget jelent. A vágáshoz szükséges víz nyomása bar, összehasonlításképpen a háztartásokban lévő víz nyomása 3 5 bar) 03

24 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Mechanikus lemez megmunkálás Ollózás Lyukasztás Él hajlítás Hengerlés Préselés Csiszolás

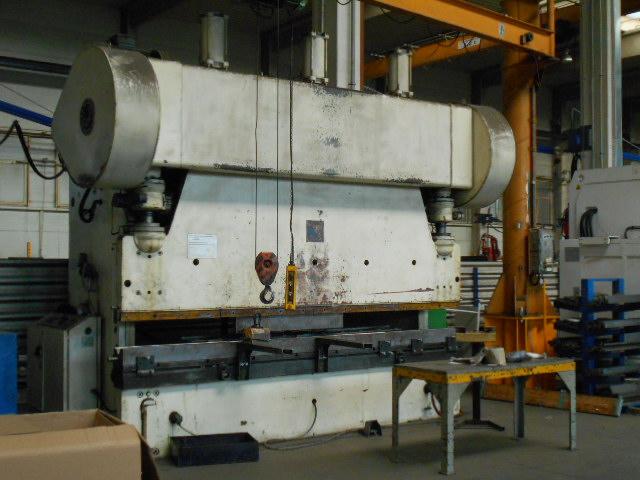

25 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám 320 tonna nyomóerejű excenteres él hajlító tonna nyomóerejű CNC vezérelt 8m széles hidraulikus tandem él hajlító gép

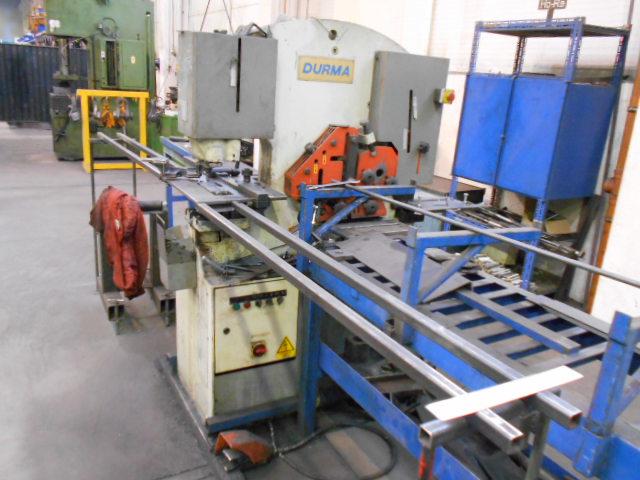

26 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Durma lemezolló, vágási vastagság:13mm-ig, hossz: 3000 mm-ig Durma hidraulikus lyukasztó, csípő gép

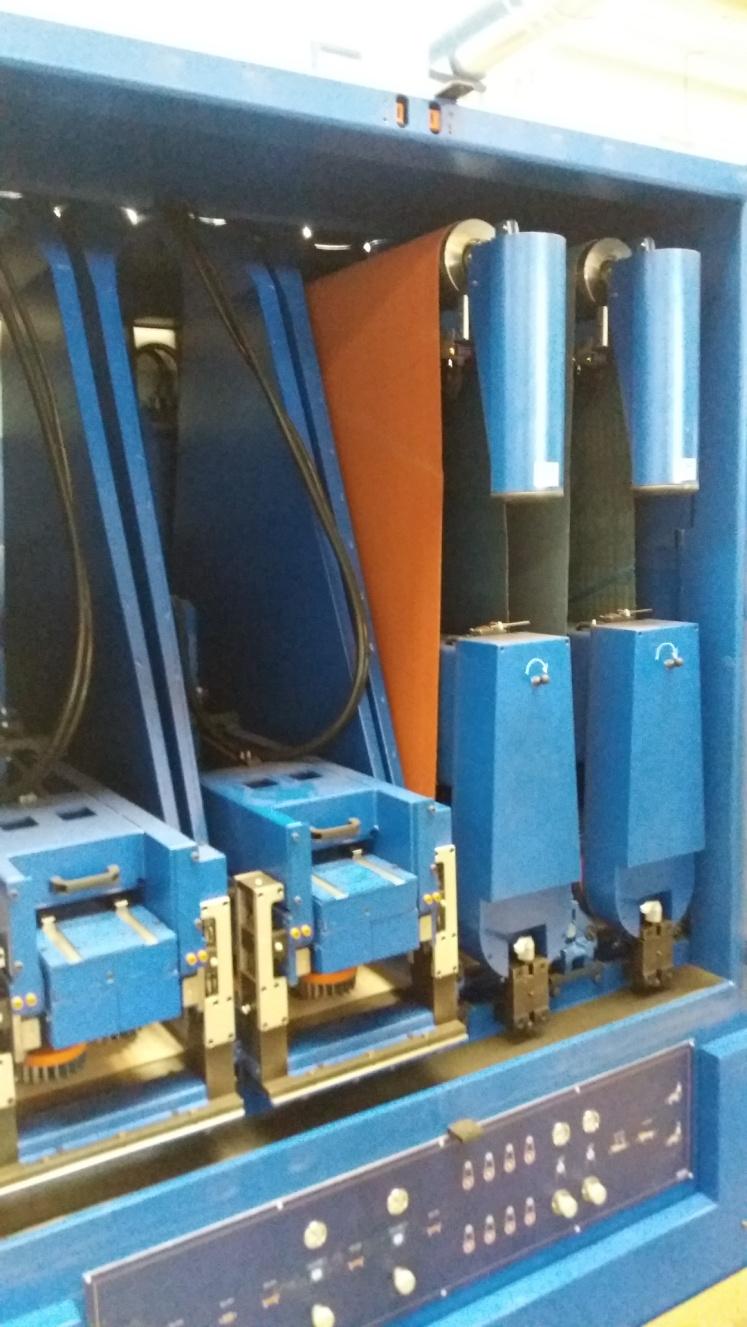

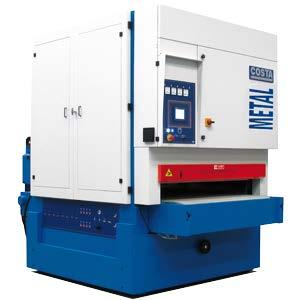

27 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Automata csiszológép

28 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám

29 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Profil megmunkálás Lézeres daraboló rendszerek Plazmás daraboló rendszerek Fűrészgépek Tárcsás fűrészek Szalagos fűrészek Fúró művek gytengelyes Többtengelyes

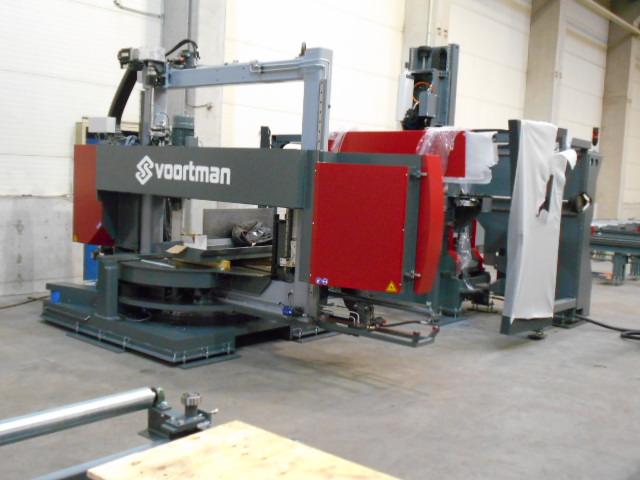

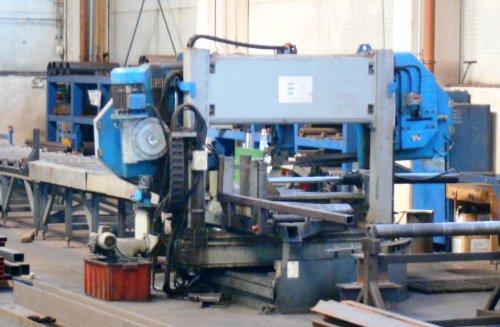

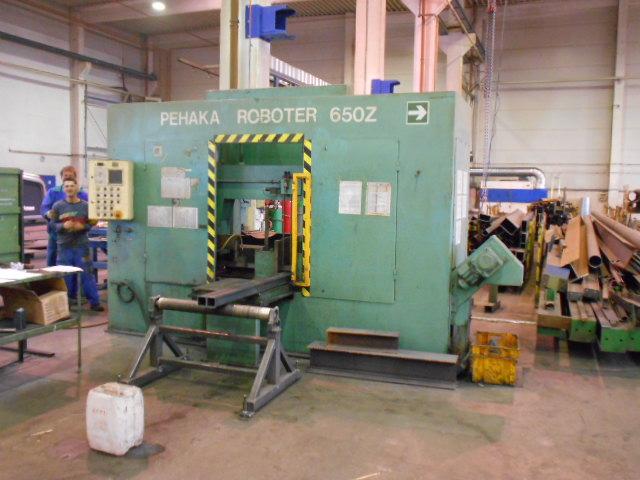

30 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám 07 Voortman VB1050 szalagos fűrészgép Pehaka Roboter 650Z szalagos fűrészgép Pilous ARG 600 szalagos fűrészgép

31 SZÉCHNYI ISTVÁN GYTM Forgácsoló gépek SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Hagyományos és NC/CNC maró gépek Hagyományos és NC/CNC eszterga gépek Horizontálok (vízszintes tengely elrendezésű fúró-maró mű) Karusszel esztergák Köszörű gépek (bak, sík)

32 SZÉCHNYI ISTVÁN GYTM sztergálás SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Az esztergálás forgástestek megmunkálására való forgácsolási eljárás. Az esztergálás egyélű szerszámmal, állandó keresztmetszetű forgács folyamatos leválasztásával végzett forgácsolás. sztergáláskor a munkadarab végzi a forgácsolómozgást, a szerszám az előtolómozgást. Az esztergálás gépei olyan szerkezetek, amelyek ezt a kétféle mozgást egyidejűleg biztosítani tudják.

33 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám SN55 eszterga gép 1000 mm-es karusszel eszterga gép

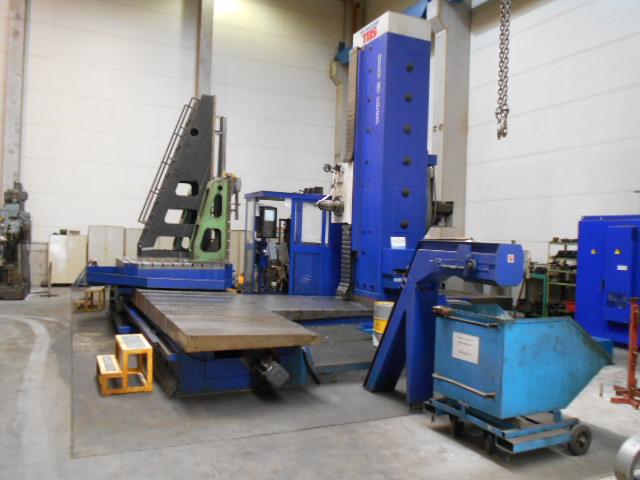

34 SZÉCHNYI ISTVÁN GYTM Hori-zontál (fúró-maró mű) SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám TOS, WHN13, 4 tengelyes fúró-maró mű

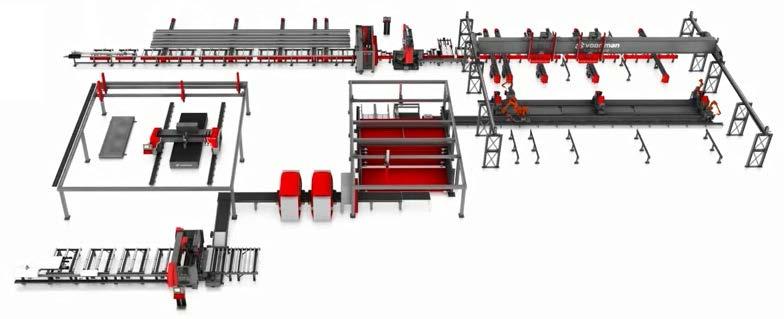

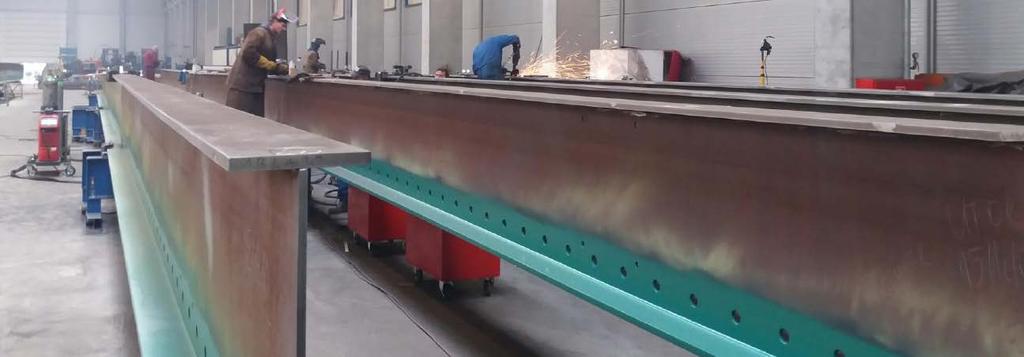

35 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Voortman The Fabricator Fully automatic assembling and welding 08 Teljesen automatizált összeszerelés és hegesztés
