Vágó- és tisztítókorongok. Extra Univerzális korongok Alapszín: sárga

Átírás

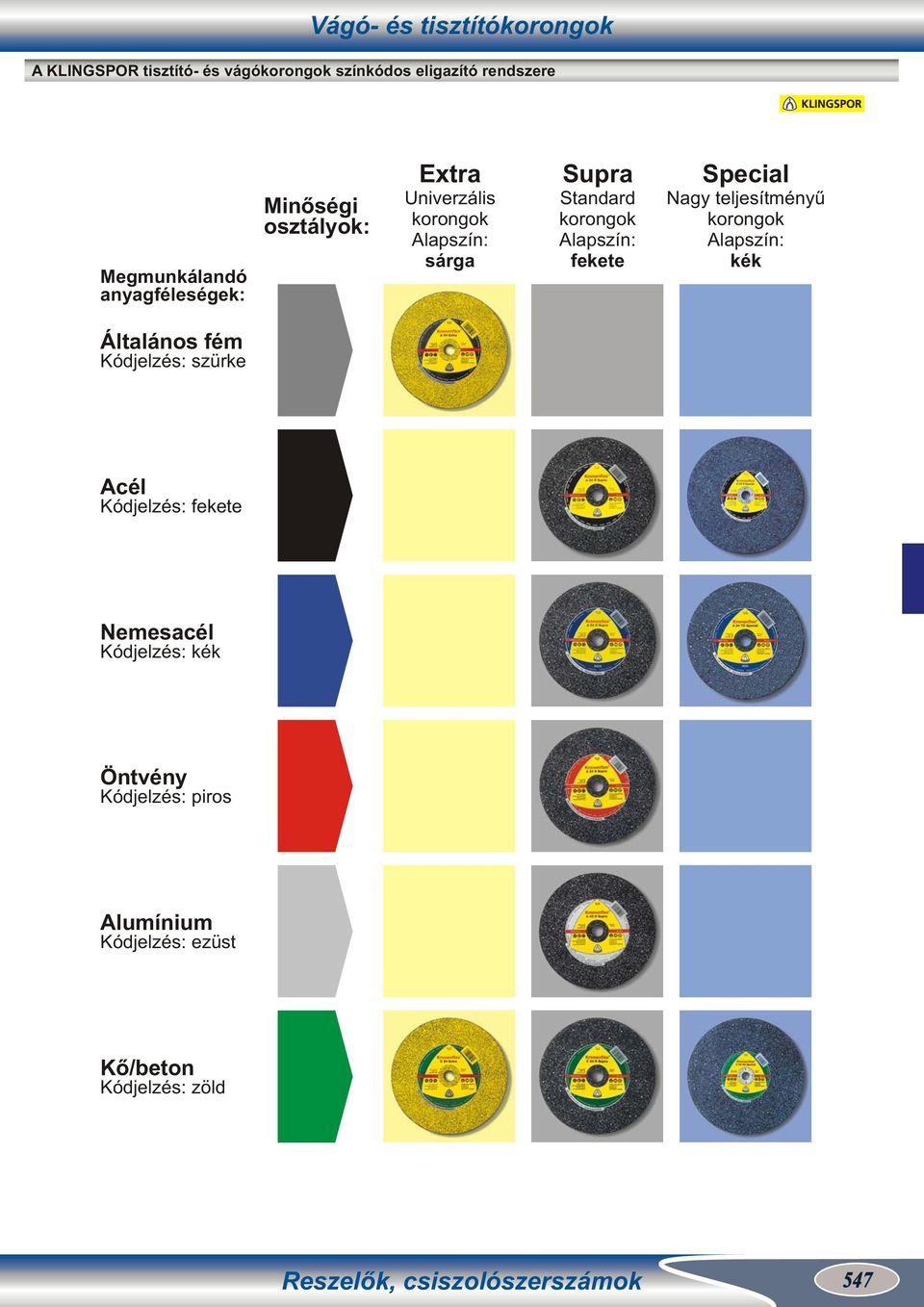

1 A KLINGSPOR tisztító- és vágókorongok színkódos eligazító rendszere Megmunkálandó anyagféleségek: Minőségi osztályok: Extra Univerzális korongok Alapszín: sárga Supra Standard korongok Alapszín: fekete Nagy teljesítményű korongok Alapszín: kék Általános fém Kódjelzés: szürke Acél Kódjelzés: fekete Nemesacél Kódjelzés: kék Öntvény Kódjelzés: piros Alumínium Kódjelzés: ezüst Kő/beton Kódjelzés: zöld 547

2 Tisztítókorongok - ALKALMAZÁSI JAVASLAT Vágó- és tisztítókorongok szerkezeti anyag / alkalmazás megnevezés típus univerzális fém acél nagy szilárdságú szerkezeti acélok szerszámacél acéllemezek / vékonyfalú profilok nemesacél ötvözetlen nemesacélok erősen ötvözött nemesacélok nemesacél-lemezek / vékonyfalú profilok tartálygyártás atomipar csővezeték-gyártás szürkeöntvény GG gömbgrafitos öntöttvas GGG acélöntvény GS temperöntvény GT alumínium bronz vörösréz sárgaréz beton gránit márvány kő A 24 Extra A 24 Extra T tisztítókorongok A 24 R Supra A 24 N Supra INOX A 24 S Supra A 46 N Supra C 24 R Supra A 24 R/01 A 24 R/36 A 24 TZ = fő alkalmazás = lehetséges alkalmazás Tisztítókorong G G Alkalmazás: a fémmegmunkálás minden területén. 100x6 150x6 100 x 6 x 16, x 6 x 22,23 180x8 230x6 230x8 180 x 8 x 22, x 6 x 22, x 8 x 22,23 A 24 Extra Tisztítókorong G G Alkalmazás: a fémmegmunkálás minden területén. A 24 R Supra 100x4 100x6 115x4 125x4 150x6 100 x 4 x x 6 x x 4 x 22, x 4 x 22, x 6 x 22,23 180x4 180x7 180x8 180x10 230x4 230x6 230x8 180 x 4 x 22, x 7 x 22, x 8 x 22, x10x 22, x 4 x 22, x 6 x 22, x 8 x 22,23 548

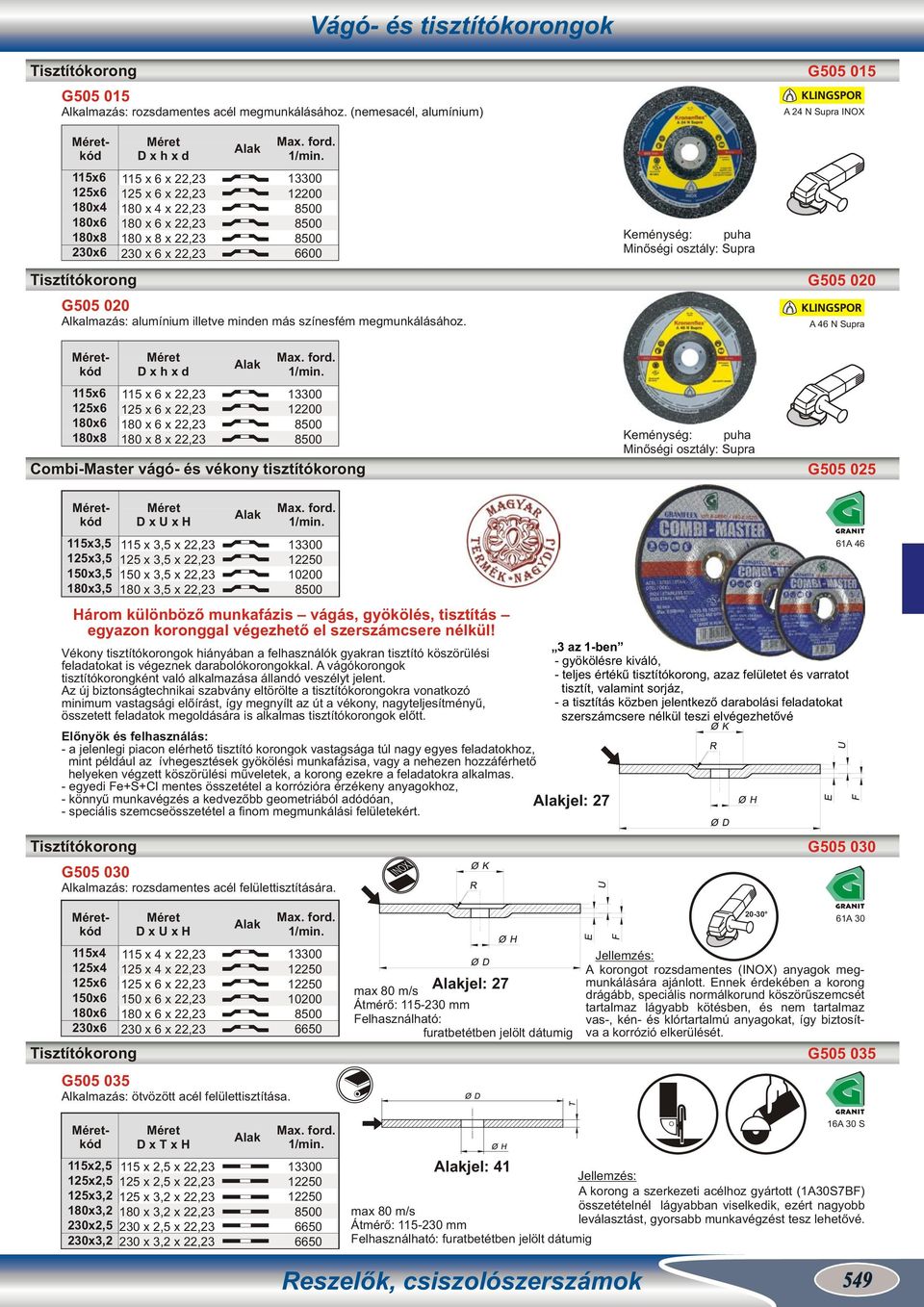

3 Tisztítókorong G G Alkalmazás: rozsdamentes acél megmunkálásához. (nemesacél, alumínium) 180 x 4 x 22, x 8 x 22, x 6 x 22,23 Keménység: puha A 24 N Supra INOX Tisztítókorong G G Alkalmazás: alumínium illetve minden más színesfém megmunkálásához. 180 x 8 x 22,23 A 46 N Supra Keménység: puha Combi-Master vágó- és vékony tisztítókorong G x4 180x8 230x6 180x8 115x3,5 125x3,5 150x3,5,5 D x U x H 115 x 3,5 x 22, x 3,5 x 22, x 3,5 x 22, x 3,5 x 22,23 Három különböző munkafázis vágás, gyökölés, tisztítás egyazon koronggal végezhető el szerszámcsere nélkül! Vékony tisztítókorongok hiányában a felhasználók gyakran tisztító köszörülési feladatokat is végeznek darabolókorongokkal. A vágókorongok tisztítókorongként való alkalmazása állandó veszélyt jelent. Az új biztonságtechnikai szabvány eltörölte a tisztítókorongokra vonatkozó minimum vastagsági előírást, így megnyílt az út a vékony, nagyteljesítményű, összetett feladatok megoldására is alkalmas tisztítókorongok előtt. Előnyök és felhasználás: - a jelenlegi piacon elérhető tisztító korongok vastagsága túl nagy egyes feladatokhoz, mint például az ívhegesztések gyökölési munkafázisa, vagy a nehezen hozzáférhető helyeken végzett köszörülési műveletek, a korong ezekre a feladatokra alkalmas. - egyedi Fe+S+Cl mentes összetétel a korrózióra érzékeny anyagokhoz, - könnyű munkavégzés a kedvezőbb geometriából adódóan, - speciális szemcseösszetétel a finom megmunkálási felületekért. 3 az 1-ben - gyökölésre kiváló, - teljes értékű tisztítókorong, azaz felületet és varratot tisztít, valamint sorjáz, - a tisztítás közben jelentkező darabolási feladatokat szerszámcsere nélkül teszi elvégezhetővé jel: 27 Tisztítókorong G G Alkalmazás: rozsdamentes acél felülettisztítására. D x U x H 115x4 115 x 4 x 22,23 125x4 125 x 4 x 22,23 A korongot rozsdamentes (INOX) anyagok megmunkálására ajánlott. Ennek érdekében a korong jel: x6 150 x 6 x 22,23 drágább, speciális normálkorund köszörűszemcsét Átmérő: mm tartalmaz lágyabb kötésben, és nem tartalmaz Felhasználható: vas-, kén- és klórtartalmú anyagokat, így biztosítva a korrózió elkerülését. 230x6 230 x 6 x 22,23 furatbetétben jelölt dátumig Tisztítókorong G G Alkalmazás: ötvözött acél felülettisztítása A 46 61A 30,2 230x2,5,2 180 x 3,2 x 22, x 2,5 x 22, x 3,2 x 22,23 16A 30 S jel: 41 A korong a szerkezeti acélhoz gyártott (1A30S7BF) összetételnél lágyabban viselkedik, ezért nagyobb Átmérő: mm leválasztást, gyorsabb munkavégzést tesz lehetővé. Felhasználható: furatbetétben jelölt dátumig 549

4 Vágókorongok - ALKALMAZÁSI JAVASLAT szerkezeti anyag / alkalmazás Megnevezés típus univerzális fém acél nagyszilárdságú szerkezeti acélok szerszámacél acéllemezek / vékonyfalú profilok nemesacél ötvözetlen nemesacélok erősen ötvözött nemesacélok tartálygyártás vasúti sínek atomipar szürkeöntvény GG gömbgrafitos öntöttvas GGG acélöntvény GS temperöntvény GT alumínium bronz vörösréz sárgaréz aszfalt beton tetőcserepek gránit csempék kerámia kő kézi vágáshoz / kon való alkalmazásra kézi vágáshoz benzinmotoros kézi darabolóeken való alkalmazásra helyhez kötött vágáshoz állványos eken való alkalmazásra A 24 Extra C 24 Extra A 24 R Supra A 24 N Supra INOX A 24 S Supra A 36 R Supra INOX A 46 N Supra C 24 R Supra A 24 R/36 INOX A 24 TZ INOX A 36 TZ INOX A 46 TZ INOX A 24 R mini vágótárcsák A 24 R A 24 SX A 24 SZ C 24 RA C 24 RT C 24 RT/34 A 24 R Supra A 24 N Supra INOX A 24 S Supra C 24 R Supra A 30 N = fő alkalmazás = lehetséges alkalmazás 550

5 Vágókorong fémre G G Alkalmazás: a fémmegmunkálás minden területén. 100x2,5 115x3,2 100 x 2,5 x x 3,2 x 22,23 G x2 230x2 180 x 2 x 22, x 2 x 22,23 G A 24 Extra Vágókorong fémre G G Alkalmazás: kis vágási keresztmetszetek megmunkálásához. A 46 Extra,6,6 115 x 1,6 x 22, x 1,6 x 22,23 Vágókorong fémre G G Alkalmazás: rozsdamentes csövek és profilok megmunkálásához. A 60 Extra Vágókorong fémre G G Alkalmazás: magas vágási teljesítményű megmunkáláshoz. A 24 R Supra 100x2,5 G x 2,5 x 16 G Vágókorong fémre G G Alkalmazás: vékonyfalú szerelvények és csövek megmunkálásához. A 60 TZ G G Minőségi osztály: Vágókorong fémre G G Alkalmazás: vékonyfalú szerelvények és csövek megmunkálásához. A 80 TZ 115x0,8 125x0,8 115 x 0,8 x 22, x 0,8 x 22,23 551

6 Vágókorong fémre, mini kivitel G G Alkalmazás: nemesacél, öntvény és acél megmunkálásához. magas vágási teljesítmény A 24 R Mini 40x2x6 50x2x6 70x2x6 70x2x10 40 x 2 x 6 50 x 2 x 6 70 x 2 x 6 70 x 2 x Felfogószár rendelhető. Vágókorong fémre G G Alkalmazás: acél megmunkáláshoz. A 24 R Supra 250x3x32 300x3x22,23 300x3x25,4 300x3x x 3 x x 3 x 22, x 3 x 25,4 300 x 3 x x3x32 350x3,5x25,4 350x3,5x x 3 x x 3,5 x 25,4 350 x 3,5 x Vágókorong fémre G G Alkalmazás: rozsdamentes acél megmunkáláshoz. G G Keménység: puha A 24 N Supra Vágókorong fémre G G Alkalmazás: színesfém, alumínium megmunkálásához. A 46 N Supra 115x2 125x2 180x2,5 230x2,5 115 x 2 x 22, x 2 x 22, x 2,5 x 22, x 2,5 x 22,23 Vágókorong fémre G G Alkalmazás: színesfém, alumínium megmunkálásához. A 60 R Supra Vágókorong fémre G G Alkalmazás: nemesacélok megmunkálásához. A 36 TZ 115x2 125x2 180x2 230x2 115 x 2 x 22, x 2 x 22, x 2 x 22, x 2 x 22,23 Minőségi osztály: 552

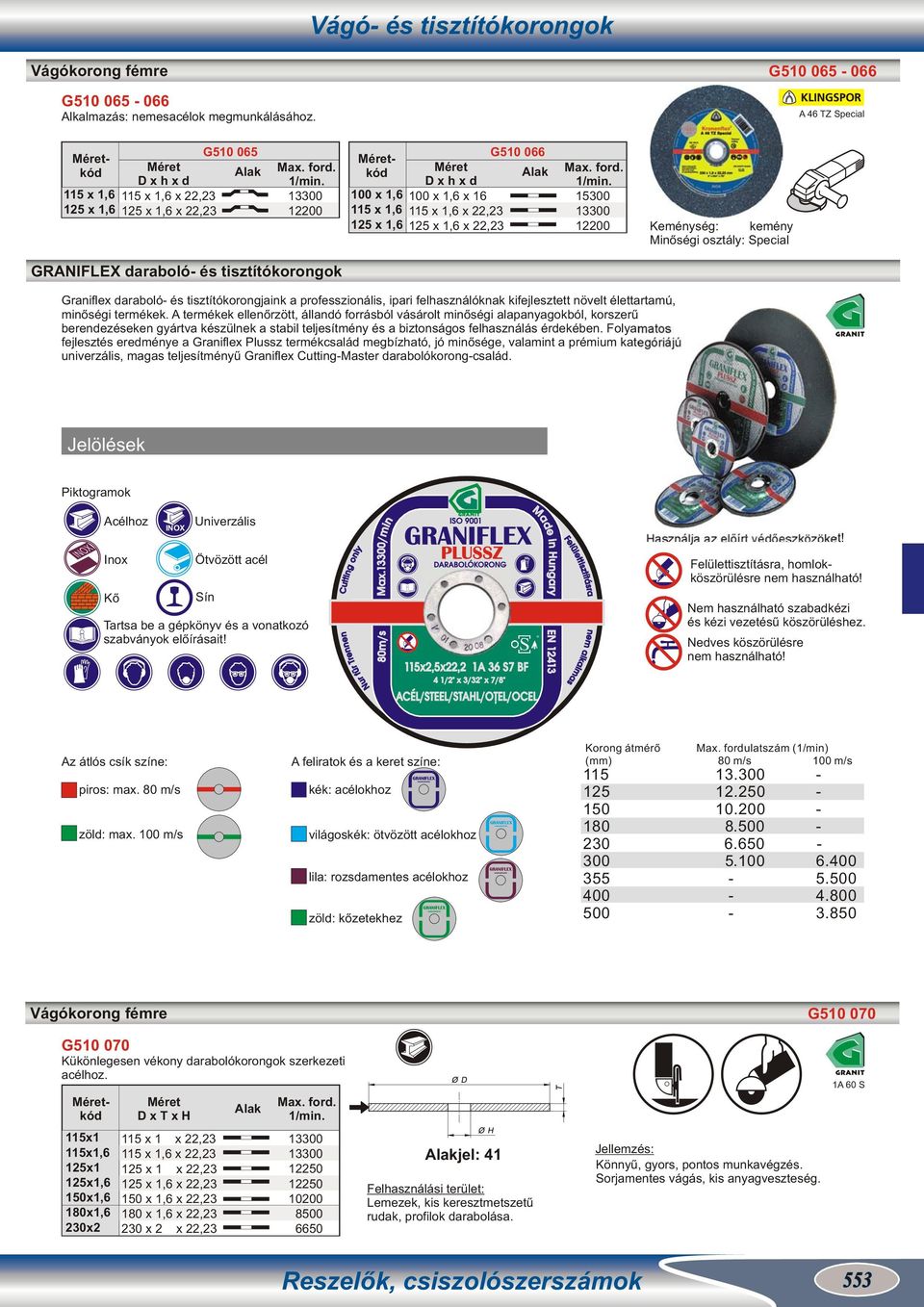

7 Vágókorong fémre G G Alkalmazás: nemesacélok megmunkálásához. A 46 TZ 115 x 1,6 125 x 1,6 115 x 1,6 x 22, x 1,6 x 22,23 G x 1,6 115 x 1,6 125 x 1,6 100 x 1,6 x x 1,6 x 22, x 1,6 x 22,23 G Minőségi osztály: GRANIFLEX daraboló- és tisztítókorongok Graniflex daraboló- és tisztítókorongjaink a professzionális, ipari felhasználóknak kifejlesztett növelt élettartamú, minőségi termékek. A termékek ellenőrzött, állandó forrásból vásárolt minőségi alapanyagokból, korszerű berendezéseken gyártva készülnek a stabil teljesítmény és a biztonságos felhasználás érdekében. Folyamatos fejlesztés eredménye a Graniflex Plussz termékcsalád megbízható, jó minősége, valamint a prémium kategóriájú univerzális, magas teljesítményű Graniflex Cutting-Master darabolókorong-család. Jelölések Piktogramok Acélhoz Inox Kő INOX Univerzális Ötvözött acél Sín Tartsa be a könyv és a vonatkozó szabványok előírásait! Használja az előírt védőeszközöket! Felülettisztításra, homlokköszörülésre nem használható! Nem használható szabadkézi és kézi vezetésű köszörüléshez. Nedves köszörülésre nem használható! Az átlós csík színe: piros: max. 80 m/s zöld: max. 100 m/s A feliratok és a keret színe: kék: acélokhoz világoskék: ötvözött acélokhoz lila: rozsdamentes acélokhoz zöld: kőzetekhez Korong átmérő Max. fordulatszám (1/min) (mm) 80 m/s 100 m/s Vágókorong fémre G G Kükönlegesen vékony darabolókorongok szerkezeti acélhoz. 1A 60 S,6,6 150x1,6 180x1,6 230x2 115 x 1,6 x 22, x 1,6 x 22, x 1,6 x 22, x 1,6 x 22, x 2 x 22,23 jel: 41 Lemezek, kis keresztmetszetű rudak, profilok darabolása. Könnyű, gyors, pontos munkavégzés. Sorjamentes vágás, kis anyagveszteség. 553

8 Vágókorong fémre G G Vas, általános szerkezeti acélok darabolása. Alkalmas lemezek, laposvasak, profilok, tömör keresztmetszetű anyagok, vékonyfalú csövek vágására. jel: 41 1A 36 S Kiváló forgácsoló képességű, gazdaságosan használható, hosszú élettartamú vágókorongok. A termék geometriájából adódóan a korongra jellemző nagy oldalstabilitás a kedvezőtlen körülmények közötti munkavégzésre is alkalmassá teszi. Vágókorong fémre G G Rozsdamentes acél darabolására. 115x3,2 125x2 Vágókorong fémre G G Ötvözött acél darabolás. 115 x 2 x 22, x 3,2 x 22, x 2 x 22,23 jel: 41 jel: 41 61A 30 A korongot rozsdamentes (INOX) anyagok megmunkálására ajánljuk. Ennek érdekében a korong speciális normálkorund köszörűszemcsét tartalmaz lágyabb kötésben, és nem tartalmaz vas-, kén- és klórtartalmú anyagokat, így biztosítva a korrózió elkerülését. 16A 30 S A korong a szerkezeti acélhoz gyártott (1A30S7BF) összetételnél lágyabban viselkedik, ezért nagyobb leválasztást, gyorsabb munkavégzést tesz lehetővé (pl. keményebb hegesztési varratok megmunkálására is használható), amit tisztább, önéleződőbb köszörűszemcse alkalmazásával érünk el. Vágókorong fémre G G Nagy keresztmetszetű idomacélok (hengerelt és hidegen hajlított U, I, L, T profilok, szögvasak, zártszelvények,) rudak, csövek, laposacélok és lemezek darabolására. 115x2 115x3,2 150x2 300x3,2 300x3,2 300x3,2 355x3,5 400x4,0 500x5,0 115 x 3,2 x 22, x 2 x 22, x 3,2 x 22, x 2,5 x 22, x 3,2 x 22, x 3,2 x x 3,2 x 25,4 300 x 3,2 x x 3,5 x 25,4 400 x 4,0 x x 5,0 x x3,2 180x2 180x2,5,2 230x2,5,2 180x2 180x2,5,2 230x2,5,2 Vágókorong fémre G G Szerszám- és gyorsacél darabolás. Vágó- és tisztítókorongok,2 230x2,5,2 150 x 3,2 x 22, x 2 x 22, x 2,5 x 22, x 3,2 x 22, x 2,5 x 22, x 3,2 x 22, x 2 x 22, x 2,5 x 22, x 3,2 x 22, x 2,5 x 22, x 3,2 x 22,23 jel: 41 1A 30 S,6,6 150x1,6 180x1,6 230x1,9 115 x 1,6 x 22, x 1,6 x 22, x 1,6 x 22, x 1,6 x 22, x 1,9 x 22,23 jel: 41 A magas vágási teljesítmény, a hosszú élettartam és gazdaságos munkavégzés. A korongok Fe + S+ Cl men- tesek, így a korrózióra érzékeny, saválló acélok megmunká- lására is használhatók. 61A

9 Tisztítókorong kőre G G Alkalmazás: ásványi eredetű anyag megmunkálásához. (Kő/beton) C 24 R Supra Tisztítókorong kőre G G Általános tisztítókorong kőzetekhez, betonhoz, téglához, csempéhez, és öntöttvashoz (GG) C 30 R 150x6 230x6 D x U x H 150 x 6 x 22, x 6 x 22,23 jel: 27 A kemény, de törékeny szilíciumkarbid szemcse biztosítja egyidejűleg a jó élettartamot és az önéleződést. Vágókorong kőre G G Alkalmazás: ásványi eredetű anyagok megmunkálásához 100x2,5 100 x 2,5 x 16 G G C 24 Extra Vágókorong kőre G G Alkalmazás: terméskő, műkő és beton megmunkálásához C 24 Extra 300/ x 3,5 x /22, x 3,5 x 22, Vágókorong kőre G G Alkalmazás: kő, ásványi eredetű anyagok megmunkálásához C 24 R Supra G G Vágókorong kőre G G Általános darabolókorong kőzetekhez. 115x3,2 150x3,2,2,2 115 x 3,2 x 22, x 3,2 x 22, x 3,2 x 22, x 3,2 x 22,23 jel: 41 A kemény, de törékeny szilíciumkarbid szemcse biztosítja egyidejűleg a jó élettartamot és az önéleződést. 1C 36 R 555

10 Gyémánt vágókorongok G G Alkalmazás: építési anyagok megmunkálásához. DL 60 U x 22, x 22, x 22, x 22,23 9 / 2 / 7 10 / 2 / 7 14 / 2 / 7 16 / 2 / 7 Gyémánt vágókorongok G G Alkalmazás: építési anyagok megmunkálásához x 22, x 22, x 22, x 22,23 300/ x /25,4 300 x 25,4 benzinm. dar. benzinm. dar. 8 / 2,1 / 7 9 / 2,1 / 7 11 / 2,4 / 9 6 / 2,6 / 9 18 / 2,7 / 9 18 / 2,5 / 7 DL 80 U Gyémánt vágókorongok G G Alkalmazás: építési anyagok megmunkálásához. DL 80 B x 22, x 22, x 22, x 22, x 22,23 8 / 2,4 / 7 9 / 2,4 / 7 11 / 2,4 / 7 13 / 2,4 / 7 13 / 2,4 / 7 Gyémánt vágókorongok G G Alkalmazás: standard, legkülönnbözőbb építési anyagok megmunkálásához. DS 80 T x 22, x 22, x 22, x 22,23 300/ x /25,4 300 x 25,4 benzinm. dar. benzinm. dar. CR* / 2,2 / 7 CR* / 2,2 / 7 CR* / 2,5 / 7 CR* / 2,5 / 7 CR* / 3 / 7,5 CR* / 3 / 7,5 Kivitel: szinterezett Vágóél: folyamatos Gyémánt vágókorongok G G Alkalmazás: standard vágókorong nagy vágási teljesítménnyel csempéhez. DS 80 F /22,23 180/25, x 22, x 22, x 22, x 22, x 25,4 200 x 25,4 230 x 22, csempevágó csempevágó CR* / 2 / 5,5 CR* / 2 / 5,5 CR* / 2 / 5,5 CR* / 2,2 / 5,5 CR* / 2,2 / 5,5 CR* / 2,2 / 5,5 CR* / 2,2 / 5,5 Kivitel: szinterezett Vágóél: folyamatos 556
