1 503 x x x , ~ HL Rendszermegoldások 5. Épített zuhanyozók 5

2 HL53 HL540I HL531 HL50 HL540 HL0531I 38

3 HL Rendszermegoldások épített zuhanyozók készítéséhez Lényeges információk a tervezéshez és beépítéshez Az épített zuhanytér kialakítás igen közkedvelt megoldássá vált. Gyakorlati és optikai értelemben is jobb a térkihasználása, egyedi ízlésnek megfelelő kialakításokra ad lehetőséget és a beszerzési ár, illetve megjelenés vonatkozásában minden fogyasztói csoport igényeinek megfelelő vízelvezetési megoldásokat nyújt. Azt azonban meg kell jegyezni, hogy a megálmodott és a megvalósult tér között akár lényeges különbségek is lehetnek. A tulajdonos számára csalódást keltő, vagy akár ijesztő végeredmények is születhetnek abból adódóan, ha a végfelhasználó félre van vezetve rosszul van informálva, vagy a kivitelezésben részt vevő szakmák képviselői (kőműves, szerelő, burkoló) nem rendelkeznek munkájuk ellátásához szükséges ismeretekkel, vagy munkájuk nincs összehangolva. A jó végeredmény elérése érdekében a következőkre szeretnénk felhívni a figyelmet: Rendelkezésre álló padlómagasság A lefolyó kiválasztásakor figyelni kell arra, hogy milyen a padlóréteg vastagsága ott, ahol azt el akarjuk helyezni! A kiválasztáskor figyelembe kell venni, hogy a zuhanyfelületnek még minimum 2-3% lejtést is kell adnunk a jó vizelvezetés érdekében! Lefolyóteljesítmény A lefolyót a zuhanyfej teljesítményéhez kell kiválasztani. A lefolyónak minimum 20%-kal legyen nagyobb a kapacitása, mint az armatura maximális vízhozama. A lefolyórács felett maximális terhelésnél 2 cm vízoszlop alakul ki (EN ) Szigetelés Mivel a burkolatfugák között és a lefolyórács kerete mellett víz szivárog a csemperagasztó rétegbe, ezért olyan szigetelő rétegről kell gondoskodni, amely itt megállítja a vizet. Ezt üzemvíz elleni szigetelésnek nevezzük. Javasoljuk a kenhető szigeteléseket (folyékony fólia) melyek alkalmazásával az épített zuhanyozó tökéletesen szigetelhető. Az épített zuhanyban a lefolyót is szakszerűen össze kell kötni a kent szigeteléssel! Lefolyó választáskor olyan lefolyót válasszunk, mely képes a burkolatfugák között leszivárgott vizet is magába fogadni! Szigeteléskor arra kell még figyelni, hogy a hőtágulás következ- A vízelvezetési rendszer kiválasztása: Pontszerű vízelvezetés A pontszerű vízelvezetés előnyei: Általában olcsóbb megoldás, kisebb csempemérettel is megvalósítható. Átlós (diagonál) burkolólap fektetési irány esetén nagyon hatékony a vízelvezetés. A lefolyó a zuhanyfelület bármely pontján elhelyezhető. Fontos azonban, hogy a felületek egy pontra, a lefolyóhoz lejtsenek! tében egymáshoz képest elmozduló szigetelt felületek közti kapcsolatot hajlaterősítő (sarokerősítő) szalaggal, erősítsük meg. Bűzzárás Az épületen belül elhelyezett lefolyókban bűzzárat kell elhelyezni, amely szabvány szerint 5cm vízzár magassággal rendelkezik. Erre azért van szükség, mert a vízzár túlságosan hamar párologna el (pl padlófűntés, nyári meleg esetén), illetve a lefolyórendszerben keletkező nyomásviszonyok miatt könnyen eltűnhet, ami a csatornagázok kijutását okozhatja. Ezért az ennél alacsonyabb vízzárú szifonnal ellátott lefolyót lehetőség szerint csak akkor építsünk be, ha a szifon rendelkezik hatékony mechanikai bűzzáró funkcióval is. Az általunk kifejlesztett Primus elven működő szifonrendszer vízzel és víz nélkül is tökéletesen bűzzáró és a vákuum leszívó hatása ellen is védelmet biztosít. A többi szifon vízzárainak védelmében emellett az sem árt, ha a lefolyórendszert ellátjuk hatékony légbeszívó szeleppel (pl. a HL905), mely a falban elrejthető és hamar megszünteti a keletkező vákuumot. Vonalmenti vízelvezetés A vonalmenti vízelvezetésre alkalmas un. folyókák egy vízgyűjtő árokból és az abban elhelyezett pontszerű lefolyóból állnak. A folyókáknál a lejtéképzés egyszerűbb, a kőművesnek csak egy síkot kell lejtéssel ellátnia és a csempézés nagyobb burkolólappal is lehetséges. A vízgyűjtő árok elhelyezhető közvetlenül a fal mellett is, így a lefolyóelem a tartozkodási ponton nem zavaró. Figyelem! A folyókát ne a kilépőhöz építsük, hanem középre, vagy a fal mellé, mert így nem léphet ki a víz a zuhanyfelületről a fürdőszoba száraz területei felé. Építésvezetés Az épített zuhanyozó készítésén több szakember dolgozik (szerelő, kőműves, burkoló). A munkálatok összehangolása nélkül igen sok hiba keletkezhet, mely a végfelhasználó elégedetlenségéhez, reklamációkhoz vezethet. Amellett, hogy javasoljuk a kevesebb hibalahetőséggel való szerelést biztosító un. továbbgondolt rendszer-megoldásainkat, ajánljuk építésvezető, vagy műszaki ellenőr megbízását is a munkálatok koordinálására. Formák és színek Lefolyóinkhoz sokféle izlést kielégítő színű és mintázatú dizájn elemet kínálunk. A végfelhasználó igényeinek kiszolgálása és a későbbi csalódottság elkerülése érdekében hívjuk fel az ügyfelek figyelmét a választási lehetőségekre! 39

4 HL Épített zuhanyozók Csomópontok HL50W Nemesacél zuhanyfolyóka fal és a padló hajlatában Dupla Gipszkarton réteg Zajcsillapító szalag Ároktartó lemezvinkli Csempeburkolat Hajlaterősítő Vízszigetelés Csemperagasztó Hajlaterősítő Csempeburkolat Csemperagasztó Szigetelés Szivacscsík (dilatációnál) Aljzatbeton Hőszigetelés HL50W.0 Folyóka Födém HL50F Nemesacél zuhanyfolyóka síkban beépítve Csempeburkolat Csemperagasztó Hajlaterősítő Hajlaterősítő Szigetelés Zajcsillapító talp HL50F.0 Folyóka Aljzatbeton Hőszigetelés Födém HL540 PRIMUS DRAIN építettzuhany-lefolyó Csempe Csemperagasztó Szigetelés Aljzatbeton Zajszigetelés HL6200 zajcsillapító lemez HL540 lefolyó Födém HL531 Zuhany résfolyóka PRIMUS-LINE Csempe Csemperagasztó Vízszigetelés Aljzatbeton Hajlaterősítő szalag Zajszigetelés Ragasztó ágy Betonfödém HL531 Lefolyó 40

5 HL Épített zuhanyozók Csomópontok HL53 lapos INFLOOR zuhanyfolyóka Aljzatbeton Padlólap Ragasztó Vízszigetelés Hőszigetelés Zajcsillapító párna Födém HL53 zuhanyfolyóka Feltöltés HL53 fali INFLOOR zuhanyfolyóka Padlólap Ragasztó Vízszigetelés Aljzatbeton HL53 zuhanyfolyóka Hőszigetelés Feltöltés Födém HL510NC Padlólefolyó polimerbeton szigetelő gallérral Aljzatbeton Öntött burkolat Hőszigetelés Zajcsillapító párna HL6200 HL510NC Lefolyó Feltöltés Födém HL510N-3020 Padlólefolyó burkolható látható résszel Aljzatbeton Padlólap Ragasztó Vízszigetelés Hőszigetelés HL510N HL83.M Lefolyó Zajcsillapító párna HL6200 Födém 41

6 HL Épített zuhanyozók HL53 beépítési útmutató 1. A lefolyótest beállítása és a szerelőbetonra rögzítése 2. A test magasság-beállítása, tengely- és merőleges irányú vízszint beállítás 3. A kifolyócsonkot a három lehetőség valamelyikére szerelése, becsövezés, tömítettség ellenőrzése 4. Aljzatbetonozás a védőfedél szintjéig minimum 2% lejtéssel 5. Védőfedél eltávolítása, a felület szennyeződésektől való megtisztítása, szigetelő garnitúra felszerelése 6. Védőfedél behelyezése, kent szigetelés felvitele a gallér alatt és felett is, száradási idő betartása 7. A nemesacél lefolyósín pozicionálása a helyezőmaszk segítségével, pontos hosszbeállítása vágással, magasság beállítás az alátétekkel 8. Ragsztó felvitele a lefolyósín alatti felületre 9. A Nemesacél sín ragasztóba nyomása, a lejtésbe csiszolt precíziós lefolyófelület pontos vízszintbe állítása C B A A 10. Helyezőmaszk eltávolítása, szifonbetét behelyezése 11. Réselt lefolyó-rostély behelyezése 12. A: Kent szigetelés B: Csemperagasztó C: Padlólap 42

7 HL Épített zuhanyozók HL531 beépítési útmutató 1. A zuanyozó méreteinek megfelelően a résfolyóka építő elemét, annak mindkét oldalából levágva a kellő hosszúságúra állítjuk be azt. 2. A fogadó felületet előkészítjük (síma, vízszintes felület), majd csemperagasztót, vagy ragasztóhabot hordunk fel 3. A zuhanyfolyókát a falhoz tolva a ragasztós felületre fektetjük, hosszirányban vízszintezzük 4. Becsövezzük, tömítettségi próbát elvégezzük 5. Zaj- és hőszigetelést lefektetjük 6. Az aljzatbetont az építőelemnél, annak felső síkjáig szintezzük, a felületet pedig minimum 2%-os lejtéssel elkészítjük 7. Az építőelem hátsó fal irányában túlvezetett szigetelő fóliáját a kent szigeteléssel a falra dolgozzuk 8. Az építőelem többi, fallal és/vagy padlóval érintkező éleinél hajlaterősítő szalagokat használva szigetelünk majd a zuhanytér szigetelését is befejezzük 9. A burkolást a csempéző védőfedélnek ütköztetve kezdjük el 10. A védőfedelet eltávolítjuk, a hajló fugákat szilikonnal kinyomjuk 43

8 HL Épített zuhanyozók HL535 beépítési útmutató 1. HL535 Primus Board 2. Fordítsük meg a zuhanylapot, az előkészített lehetőségek közül, tegyük szabaddá a megfelelő irányú csővezető csatornát, majd csatlakoztassuk a lefolyócsonkot 3. A födém fogadófelületét kenjük meg csemperagasztóval, majd a visszafordított zuhanylapot fektessük rá és vízszintezés után csövezzük be 4. Az aljzatbetonozás során arra kell figyelni, hogy a betont a zuhanylap sarkainál feltüntetett OK-Estrich vonalig szintezzük 5. A megjelölt szintig bebetonozott zuhanylap 6. Az aljzatbeton megkötése után a felületet takaró fedőlemezt leemeljük, így láthatóvá válik az alatta elhelyezkedő vízszigetelt, 3%-os lejtésű zuhanylap 7. A zuhanylap padlóval, illetve fallal való találkozásának vonalában, mint ahogy kent szigeteléskor más kapcsolódó felületeknél szokás, kent szigetelést és hajlaterősítő szalagot kell használni. A látható résznél lévő falnál az elemhez tartozó, túlvezetett fólia tölti be a szalag szerepét 8. A piros színű, csempéző- és védőfedélnek ütköztetve kezdünk csempézést, majd fugázunk. A burkolás után vegyük le a védőfedelet 9. A látható rész mellett is fugázzunk. Figyelem: A lefolyóléc fogadó kerete és a zuhanylap között szívárgóvíz elvezető rés van! Ezt a rést sziloplaszttal kinyomni nem szabad! 44

9 HL Épített zuhanyozók HL540 beépítési útmutató 1. Határozzuk meg a lefolyó pozícióját, majd a szerelősablont a lefolyócső elvezetése várható irányába állítjuk és a rögzítőcsavarok helyét bejelöljük. 2. A furatokat elkészítjük 3. A lefolyót pozícióba helyezzük, majd a rögzítőlemezeket a födémhez csavarozzuk és a lefolyócsövet a csonkhoz csatlakoztatjuk. 4. A rögzítőlemezek segítségével beállítjuk a magasságot (lefolyócső lejtését), valamint a védőfedélnél a testet vízszintbe állítjuk. 5. Betonozunk úgy, hogy a zuhanyfelületnek minimum 2%-os lejtést biztosítunk. 6. A beton megkötése után a kiálló magasító elem szakaszt a beton síkjánál fűrésszel levágjuk. 7. A csomagban lévő szigetelő készletet a lefolyóba toljuk és a védőfedelet megfordítva visszahelyezzük. 8. A zuhanyfelületet kent szigeteléssel bevonjuk úgy, hogy a szigetelő fólia alatt és felet is (szendvicsben) legyen az anyagból. A szigetelendő felületeket végigkenjük úgy, hogy a csatlakozó felületeknél hajlaterősítő szalagot is használjunk! 9. A kent szigetelés kötése után a csomagban található rácstartó-magasító elem nyakát a várható végleges burkolati síknak megfelelően méretre szabjuk és a csempéző-védőfedéllel a lefolyóba toljuk. 10. A rácstartót a burkolat fektetési rányához képest 45 -kal elfordítjuk, majd a rácstartótól kezdve idítjuk a csempézést. 11. A fugázást elvégezzük, mad megkötés után a csempéző védőfedelet levesszük, a rácsot bepattintjuk. 12. Elkészült 45

10 HL Épített zuhanyozók Termékek Részletes adatok HL50F.0 Sík kivitelű zuhanyfolyóka nemesacélból, látható rész nélkül, BEÉPÍTÉSI MAGASSÁG 110 MM Lefolyóteljesítmény mm = 0,8 l/s mm = 1,4 l/s Nemesacél /PP Csatlakozás gömbcsuklós Beépítési magasság 110 mm Szabvány EN 1253 Vízbűzzár 50 mm magasság További információ Szabványnak megfelelően 5cm széles, homokkal ragasztott felületű körbefutó szigetelő gallér a kent szigetelés fogadására, igény szerint kiválasztható díszléc magasság a burkolat szintjéhez az árokban lévő anyákkal beállítható. A kialakítás a szivárgóvíz elvezetését is lehetővé teszi. Könnyen kiemelhető bűzzárbetét, nagy lefolyóteljesítmény, gömbcsuklóval állítható elhúzás. További tartozék A folyókaárok pontos magasság és vízszint beállítását elősegítő zajszigetelt talpú lábak, 2 db csempéző sablon illetve 2 db csempe élvédő rögzítőprofil a burkolólap pontos elhelyezéséhez A kifinomultabb esztétikai elvárások teljesítéséhez további lehetőséget nyújt a csomagban mellékelt 2db élvédő bak, melyek segítségével a lefolyórés külső peremeihez élvédőket pozícionálhat LY LX LX , ,5 110 LX LX HL050.1E HL050.5EN HL050.8E 2 Stk. HL050.2EN HL050.0EN HL szám Méretek LX méret LY méret Lefolyóteljesítmény Súly EAN db/csom 50F.0/60 Nemesacél 600 mm 0,8 l/s 2261 g F.0/70 Nemesacél 700 mm 0,8 l/s 2488 g F.0/80 Nemesacél 800 mm 0,8 l/s 2729 g F.0/90 Nemesacél 900 mm 0,8 l/s 2937 g F.0/100 Nemesacél 1000 mm 0,8 l/s 3224 g F.0/110 Nemesacél 1100 mm 0,8 l/s 3525 g F.0/120 Nemesacél 1200 mm 0,8 l/s 3760 g F.0/130 Nemesacél 1300 mm 0,8 l/s 3966 g F.0/140 Nemesacél 1400 mm 500 mm 1,4 l/s 5840 g F.0/150 Nemesacél 1500 mm 500 mm 1,4 l/s 6120 g F.0/160 Nemesacél 1600 mm 600 mm 1,4 l/s 6260 g F.0/170 Nemesacél 1700 mm 600 mm 1,4 l/s 6600 g F.0/180 Nemesacél 1800 mm 700 mm 1,4 l/s 6820 g F.0/190 Nemesacél 1900 mm 700 mm 1,4 l/s 7060 g F.0/200 Nemesacél 2000 mm 800 mm 1,4 l/s 7240 g F.0/210 Nemesacél 2100 mm 800 mm 1,4 l/s 7560 g

11 HL50FF.0 Sík kivitelű zuhanyfolyóka nemesacélból, látható rész nélkül (alacsonyabb kivitel), BEÉPÍTÉSI MAGASSÁG 90 MM Lefolyóteljesítmény Csatlakozás mm = 0,7 l/s mm = 1,2 l/s Nemesacél /PP gömbcsuklós 30 HL050.8E 2 Stk. HL050.2EN Beépítési magasság Vízbűzzár magasság 90 mm 30 mm LX LX -100 HL050.1E HL050.11E További információ Szabványnak megfelelően 5cm széles, homokkal ragasztott felületű körbefutó szigetelő gallér a kent szigetelés fogadására, igény szerint kiválasztható díszléc magasság a burkolat szintjéhez az árokban lévő anyákkal beállítható. A kialakítás a szivárgóvíz elvezetését is lehetővé teszi. Könnyen kiemelhető bűzzárbetét, nagy lefolyóteljesítmény, gömbcsuklóval állítható elhúzás ,5 30 LX LY LX HL050.10E További tartozék A folyókaárok pontos magasság és vízszint beállítását elősegítő zajszigetelt talpú lábak, 2 db csempéző sablon illetve 2 db csempe élvédő rögzítőprofil a burkolólap pontos elhelyezéséhez 57, HL szám Méretek LX méret LY méret Lefolyóteljesítmény Súly EAN db/csom HL50FF.0/60 Nemesacél 600 mm 0,7 l/s 2261 g HL50FF.0/70 Nemesacél 700 mm 0,7 l/s 2488 g HL50FF.0/80 Nemesacél 800 mm 0,7 l/s 2729 g HL50FF.0/90 Nemesacél 900 mm 0,7 l/s 2937 g HL50FF.0/100 Nemesacél 1000 mm 0,7 l/s 3224 g HL50FF.0/110 Nemesacél 1100 mm 0,7 l/s 3525 g HL50FF.0/120 Nemesacél 1200 mm 0,7 l/s 3760 g HL50FF.0/130 Nemesacél 1300 mm 0,7 l/s 3966 g g 1 HL50FF.0/140 Nemesacél 1400 mm 500 mm 1,2 l/s 5840 g HL50FF.0/150 Nemesacél 1500 mm 500 mm 1,2 l/s 6120 g HL50FF.0/160 Nemesacél 1600 mm 600 mm 1,2 l/s 6260 g HL50FF.0/170 Nemesacél 1700 mm 600 mm 1,2 l/s 6600 g HL50FF.0/180 Nemesacél 1800 mm 700 mm 1,2 l/s 6820 g HL50FF.0/190 Nemesacél 1900 mm 700 mm 1,2 l/s 7060 g HL50FF.0/200 Nemesacél 2000 mm 800 mm 1,2 l/s 7240 g HL50FF.0/210 Nemesacél 2100 mm 800 mm 1,2 l/s 7560 g A kifinomultabb esztétikai elvárások teljesítéséhez további lehetőséget nyújt a csomagban mellékelt 2db élvédő bak, melyek segítségével a lefolyórés külső peremeihez élvédőket pozícionálhat. 47

12 A A A A HL50FU.0 Sík kivitelű zuhanyfolyóka nemesacélból látható rész nélkül (ultraalacsony kivitel), BEÉPÍTÉSI MAGASSÁG 68MM HL050.8E Lefolyóteljesítmény mm = 0,46 l/s mm = 0,82 l/s Nemesacél /PP Csatlakozás Beépítési magasság 68 mm Szabvány EN 1253 Vízbűzzár 24 mm magasság További információ Szabványnak megfelelően 5cm széles, homokkal ragasztott felületű körbefutó szigetelő gallér a kent szigetelés fogadására, igény szerint kiválasztható díszléc magasság a burkolat szintjéhez az árokban lévő anyákkal beállítható. A kialakítás a szivárgóvíz elvezetését is lehetővé teszi. Könnyen kiemelhető bűzzárbetét, nagy lefolyóteljesítmény, gömbcsuklóval állítható elhúzás LX LX , LY LX LX HL050.1E HL050.13E 2 Stk. HL050.2EN HL050.12E További tartozékok A folyókaárok pontos magasság és vízszint beállítását elősegítő zajszigetelt talpú lábak, 2 db csempéző sablon illetve 2 db csempe élvédő rögzítőprofil a burkolólap pontos elhelyezéséhez 43, A kifinomultabb esztétikai elvárások teljesítéséhez további lehetőséget nyújt a csomagban mellékelt 2db élvédő bak, melyek segítségével a lefolyórés külső peremeihez élvédőket pozícionálhat. HL szám Méretek LX méret LY méret Lefolyóteljesítmény Súly EAN db/csom HL50FU.0/60 Nemesacél 600 mm 0,46 l/s 2261 g 1 HL50FU.0/70 Nemesacél 700 mm 0,46 l/s 2488 g 1 HL50FU.0/80 Nemesacél 800 mm 0,46 l/s 2729 g 1 HL50FU.0/90 Nemesacél 900 mm 0,46 l/s 2937 g 1 HL50FU.0/100 Nemesacél 1000 mm 0,46 l/s 3224 g 1 HL50FU.0/110 Nemesacél 1100 mm 0,46 l/s 3525 g 1 HL50FU.0/120 Nemesacél 1200 mm 0,46 l/s 3760 g 1 HL50FU.0/130 Nemesacél 1300 mm 0,46 l/s 3966 g 1 HL50FU.0/140 Nemesacél 1400 mm 500 mm 0,82 l/s 5840 g 1 HL50FU.0/150 Nemesacél 1500 mm 500 mm 0,82 l/s 6120 g 1 HL50FU.0/160 Nemesacél 1600 mm 600 mm 0,82 l/s 6260 g 1 HL50FU.0/170 Nemesacél 1700 mm 600 mm 0,82 l/s 6600 g 1 HL50FU.0/180 Nemesacél 1800 mm 700 mm 0,82 l/s 6820 g 1 HL50FU.0/190 Nemesacél 1900 mm 700 mm 0,82 l/s 7060 g 1 HL50FU.0/200 Nemesacél 2000 mm 800 mm 0,82 l/s 7240 g 1 HL50FU.0/210 Nemesacél 2100 mm 800 mm 0,82 l/s 7560 g 1 48

13 HL50W.0 Fal és padló sarkába építhető zuhanyfolyóka nemesacélból, látható rész nélkül, BEÉPÍTÉSI MAGASSÁG 110MM Lefolyóteljesítmény mm = 0,8 l/s mm = 1,4 l/s Nemesacél /PP Csatlakozás gömbcsuklós Beépítési magasság 110 mm Szabvány EN 1253 Vízbűzzár 50 mm magasság További információ Falra simuló karima, szabványnak megfelelően 5cm széles, homokkal ragasztott felületű szigetelő gallér a kent szigetelés fogadására, igény szerint kiválasztható díszléc magasság a burkolat szintjéhez az árokban lévő anyákkal beállítható. A kialakítás a szivárgóvíz elvezetését is lehetővé teszi. Könnyen kiemelhető bűzzárbetét, nagy lefolyó-teljesítmény, gömbcsuklóval állítható elhúzás. További tartozék A folyókaárok pontos magasság és vízszint beállítását elősegítő zajszigetelt talpú lábak, 2 db csempéző sablon illetve 2 db csempe élvédő rögzítőprofil a burkolólap pontos elhelyezéséhez, zajszigetelő-, valamint sarokerősítő butyl szalagok ,5 LX LX LY 50 77, LX LX HL050.0EN HL050.5EN HL050.8E 2 Stk. HL050.2EN HL050.4E HL050.1E HL szám Méretek LX méret LY méret Lefolyóteljesítmény Súly EAN db/csom 50W.0/60 Nemesacél 600 mm 0,8 l/s 2409 g W.0/70 Nemesacél 700 mm 0,8 l/s 2655 g W.0/80 Nemesacél 800 mm 0,8 l/s 2965 g W.0/90 Nemesacél 900 mm 0,8 l/s 3248 g W.0/100 Nemesacél 1000 mm 0,8 l/s 3462 g W.0/110 Nemesacél 1100 mm 0,8 l/s 3769 g W.0/120 Nemesacél 1200 mm 0,8 l/s 4082 g W.0/130 Nemesacél 1300 mm 0,8 l/s 4283 g W.0/140 Nemesacél 1400 mm 500 mm 1,4 l/s 6200 g W.0/150 Nemesacél 1500 mm 500 mm 1,4 l/s 6480 g W.0/160 Nemesacél 1600 mm 600 mm 1,4 l/s 6780 g W.0/170 Nemesacél 1700 mm 600 mm 1,4 l/s 6960 g W.0/180 Nemesacél 1800 mm 700 mm 1,4 l/s 7200 g W.0/190 Nemesacél 1900 mm 700 mm 1,4 l/s 7450 g W.0/200 Nemesacél 2000 mm 800 mm 1,4 l/s 7920 g W.0/210 Nemesacél 2100 mm 800 mm 1,4 l/s 8020 g A kifinomultabb esztétikai elvárások teljesítéséhez további lehetőséget nyújt a csomagban mellékelt 2db élvédő bak, melyek segítségével a lefolyórés külső peremeihez élvédőket pozícionálhat. 49

14 HL50WF.0 Fal-padló vonalába építhető nemesacél zuhanyfolyóka, látható rész nélkül (ALACSONY, 90MM KIVITEL) Lefolyóteljesítmény mm = 0,7 l/s mm = 1,2 l/s Nemesacél /PP Csatlakozás Beépítési magasság gömbcsuklós 90 mm! 30 HL050.8E Vízbűzzár magasság További információ További tartozék 30 mm Falra simuló karima, szabványnak megfelelően 5cm széles, homokkal ragasztott felületű szigetelő gallér a kent szigetelés fogadására, igény szerint kiválasztható díszléc magasság a burkolat szintjéhez az árokban lévő anyákkal beállítható. A kialakítás a szivárgóvíz elvezetését is lehetővé teszi. Könnyen kiemelhető bűzzárbetét, nagy lefolyó-teljesítmény, gömbcsuklóval állítható elhúzás. A folyókaárok pontos magasság és vízszint beállítását elősegítő zajszigetelt talpú lábak, 2 db csempéző sablon illetve 2 db csempe élvédő rögzítőprofil a burkolólap pontos elhelyezéséhez, zajszigetelő-, valamint sarokerősítő butyl szalagok LX LX , LX LY 50 57, LX HL050.1E HL050.11E HL050.10E 2 Stk. HL050.2EN HL050.4E HL050.1E A kifinomultabb esztétikai elvárások teljesítéséhez további lehetőséget nyújt a csomagban mellékelt 2db élvédő bak, melyek segítségével a lefolyórés külső peremeihez élvédőket pozícionálhat. HL szám Méretek LX méret LY méret Lefolyóteljesítmény Súly EAN db/csom HL50WF.0/60 Nemesacél 600 mm 0,7 l/s 2409 g HL50WF.0/70 Nemesacél 700 mm 0,7 l/s 2655 g HL50WF.0/80 Nemesacél 800 mm 0,7 l/s 2965 g HL50WF.0/90 Nemesacél 900 mm 0,7 l/s 3248 g HL50WF.0/100 Nemesacél 1000 mm 0,7 l/s 3462 g HL50WF.0/110 Nemesacél 1100 mm 0,7 l/s 3769 g HL50WF.0/120 Nemesacél 1200 mm 0,7 l/s 4082 g HL50WF.0/130 Nemesacél 1300 mm 0,7 l/s 4283 g HL50WF.0/140 Nemesacél 1400 mm 500 mm 1,2 l/s 6200 g HL50WF.0/150 Nemesacél 1500 mm 500 mm 1,2 l/s 6480 g HL50WF.0/160 Nemesacél 1600 mm 600 mm 1,2 l/s 6780 g HL50WF.0/170 Nemesacél 1700 mm 600 mm 1,2 l/s 6960 g HL50WF.0/180 Nemesacél 1800 mm 700 mm 1,2 l/s 7200 g HL50WF.0/190 Nemesacél 1900 mm 700 mm 1,2 l/s 7450 g HL50WF.0/200 Nemesacél 2000 mm 800 mm 1,2 l/s 7920 g HL50WF.0/210 Nemesacél 2100 mm 800 mm 1,2 l/s 8020 g

15 A A HL50WU.0 Fal-padló vonalába építhető nemesacél zuhanyfolyóka, látható rész nélkül (ULTRAALACSONY, 68MM KIVITEL) Lefolyóteljesítmény Csatlakozás Beépítési magasság Vízbűzzár magasság További információ További tartozék mm = 0,46 l/s mm = 0,82 l/s Nemesacél /PP 68 mm 24 mm Falra simuló karima, szabványnak megfelelően 5cm széles, homokkal ragasztott felületű szigetelő gallér a kent szigetelés fogadására, igény szerint kiválasztható díszléc magasság a burkolat szintjéhez az árokban lévő anyákkal beállítható. A kialakítás a szivárgóvíz elvezetését is lehetővé teszi. Könnyen kiemelhető bűzzárbetét, nagy lefolyó-teljesítmény, gömbcsuklóval állítható elhúzás. A folyókaárok pontos magasság és vízszint beállítását elősegítő zajszigetelt talpú lábak, 2 db csempéző sablon illetve 2 db csempe élvédő rögzítőprofil a burkolólap pontos elhelyezéséhez, zajszigetelő-, valamint sarokerősítő butyl szalagok. A kifinomultabb esztétikai elvárások teljesítéséhez további lehetőséget nyújt a csomagban mellékelt 2db élvédő bak, melyek segítségével a lefolyórés külső peremeihez élvédőket pozícionálhat LX LX , A A LX LY 50 43, LX HL050.13E HL050.12E HL050.8E 2 Stk. HL050.2EN HL050.4E HL050.1E HL szám Méretek LX méret LY méret Lefolyóteljesítmény Súly EAN db/csom HL50WU.0/60 Nemesacél 600 mm 0,46 l/s 2409 g HL50WU.0/70 Nemesacél 700 mm 0,46 l/s 2655 g HL50WU.0/80 Nemesacél 800 mm 0,46 l/s 2965 g HL50WU.0/90 Nemesacél 900 mm 0,46 l/s 3248 g HL50WU.0/100 Nemesacél 1000 mm 0,46 l/s 3462 g HL50WU.0/110 Nemesacél 1100 mm 0,46 l/s 3769 g HL50WU.0/120 Nemesacél 1200 mm 0,46 l/s 4082 g HL50WU.0/130 Nemesacél 1300 mm 0,46 l/s 4283 g HL50WU.0/140 Nemesacél 1400 mm 500 mm 0,82 l/s 6200 g HL50WU.0/150 Nemesacél 1500 mm 500 mm 0,82 l/s 6480 g HL50WU.0/160 Nemesacél 1600 mm 600 mm 0,82 l/s 6780 g HL50WU.0/170 Nemesacél 1700 mm 600 mm 0,82 l/s 6960 g HL50WU.0/180 Nemesacél 1800 mm 700 mm 0,82 l/s 7200 g HL50WU.0/190 Nemesacél 1900 mm 700 mm 082 l/s 7450 g HL50WU.0/200 Nemesacél 2000 mm 800 mm 0,82 l/s 7920 g HL50WU.0/210 Nemesacél 2100 mm 800 mm 0,82 l/s 8020 g

16 HL50FV.0 Sík kivitelű zuhany résfolyóka nemesacélból, függőleges csatlakozási irányú lefolyóval Lefolyóteljesítmény mm hosszaknál = 0,8 l/s mm méreteknél = 1,4 l/s Nemesacél /PP Csatlakozás Beépítési magasság Lásd a műszaki rajzon Szabvány EN 1253 Vízbűzzár 50 mm magasság További információ A díszléc magassága az árokba szerelhető tartócsavarok segítségével csempézés után beállítható. Kivehető bűzzárbetét, 5cm széles, ragasztóba ágyazott homokkal érdesített, körbefutó szigetelő gallér a kent szigeteléshez; keret nélküli kialakítás, mely miatt lehetőség nyílik eltérő vastagságú burkolatokkal dolgozni, illetve ez a kivitel garantálja a hatékony szivárgóvíz elvezetést is. További segédeszközök Zajcsillapított magasságállító (vízszintező) lábak, 2db csempéző sablon a csempeél pontos elhelyezkedése érdekében, 2db élvédőprofil rögzítő bak arra az esetre, ha a lefolyórés mentén a csempeél helyett élvédőt szeretnénk látni. HL050.1E HL050.1E HL050.5EN HL050.8E 2 Stk. HL050.2EN HL050.5EN HL050.8E 2 Stk. HL050.2EN 52 A kifinomultabb esztétikai elvárások teljesítéséhez további lehetőséget nyújt a csomagban mellékelt 2db élvédő bak, melyek segítségével a lefolyórés külső peremeihez élvédőket pozícionálhat. HL szám Méretek LX méret LY méret Lefolyóteljesítmény Súly EAN db/csom 50FV.0/60 Nemesacél 600 mm 0,8 l/s 3760 g FV.0/70 Nemesacél 700 mm 0,8 l/s 3840 g FV.0/80 Nemesacél 800 mm 0,8 l/s 4060 g FV.0/90 Nemesacél 900 mm 0,8 l/s 4100 g FV.0/100 Nemesacél 1000 mm 0,8 l/s 4850 g FV.0/110 Nemesacél 1100 mm 0,8 l/s 5010 g FV.0/120 Nemesacél 1200 mm 0,8 l/s 5210 g FV.0/130 Nemesacél 1300 mm 0,8 l/s 5280 g FV.0/140 Nemesacél 1400 mm 500 mm 1,4 l/s 8250 g FV.0/150 Nemesacél 1500 mm 500 mm 1,4 l/s 8500 g FV.0/160 Nemesacél 1600 mm 600 mm 1,4 l/s 8650 g FV.0/170 Nemesacél 1700 mm 600 mm 1,4 l/s 8900 g FV.0/180 Nemesacél 1800 mm 700 mm 1,4 l/s 9130 g FV.0/190 Nemesacél 1900 mm 700 mm 1,4 l/s 9380 g FV.0/200 Nemesacél 2000 mm 800 mm 1,4 l/s 9620 g FV.0/210 Nemesacél 2100 mm 800 mm 1,4 l/s 9870 g

17 HL050S Standard nemesacél díszléc Nemesacél Beépítési magasság Terhelhetőségi osztály 2-16 mm burkolatvastagsághoz beállítható K3 (300 kg) HL szám LX méret -100 Súly EAN db/csom 050S/60 Nemesacél 500 mm 410 g S/70 Nemesacél 600 mm 490 g S/80 Nemesacél 700 mm 583 g S/90 Nemesacél 800 mm 672 g S/100 Nemesacél 900 mm 746 g S/110 Nemesacél 1000 mm 830 g S/120 Nemesacél 1100 mm 900 g S/130 Nemesacél 1200 mm 992 g LX -100 HL szám LX méret -100 Súly EAN db/csom 050S/140 Nemesacél 1300 mm 1074 g S/150 Nemesacél 1400 mm 1156 g S/160 Nemesacél 1500 mm 1238 g S/170 Nemesacél 1600 mm 1320 g S/180 Nemesacél 1700 mm 1402 g S/190 Nemesacél 1800 mm 1484 g S/200 Nemesacél 1900 mm 1566 g S/210 Nemesacél 2000 mm 1648 g HL050D Design nemesacél díszléc Beépítési magasság Terhelhetőségi osztály Nemesacél mattra csiszolt 5-19 mm burkolatvastagsághoz beállítható K3 (300 kg) HL szám LX méret -100 Súly EAN db/csom 050D/60 Nemesacél 500 mm 872 g D/70 Nemesacél 600 mm 1041 g D/80 Nemesacél 700 mm 1260 g D/90 Nemesacél 800 mm 1395 g D/100 Nemesacél 900 mm 1550 g D/110 Nemesacél 1000 mm 1757 g D/120 Nemesacél 1100 mm 1954 g D/130 Nemesacél 1200 mm 2116 g LX -100 HL szám LX méret -100 Súly EAN db/csom 050D/140 Nemesacél 1300 mm 2322 g D/150 Nemesacél 1400 mm 2528 g D/160 Nemesacél 1500 mm 2734 g D/170 Nemesacél 1600 mm 2940 g D/180 Nemesacél 1700 mm 3146 g D/190 Nemesacél 1800 mm 3352 g D/200 Nemesacél 1900 mm 3558 g D/210 Nemesacél 2000 mm 3764 g HL050I Individuell becsempézhető nemesacél díszléc Beépítési magasság Terhelhetőségi osztály További információ Nemesacél mattra csiszolt mm burkolatvastagsághoz beállítható K3 (300 kg) A díszléc becsempézhető HL szám LX méret -100 Súly EAN db/csom 050I/60 Nemesacél 500 mm 766 g I/70 Nemesacél 600 mm 914 g I/80 Nemesacél 700 mm 1060 g I/90 Nemesacél 800 mm 1213 g I/100 Nemesacél 900 mm 1412 g I/110 Nemesacél 1000 mm 1488 g I/120 Nemesacél 1100 mm 1723 g I/130 Nemesacél 1200 mm 1855 g ,5 LX -100 HL szám LX méret -100 Súly EAN db/csom 050I/140 Nemesacél 1300 mm 2003 g I/150 Nemesacél 1400 mm 2151 g I/160 Nemesacél 1500 mm 2299 g I/170 Nemesacél 1600 mm 2447 g I/180 Nemesacél 1700 mm 2595 g I/190 Nemesacél 1800 mm 2743 g I/200 Nemesacél 1900 mm 2891 g I/210 Nemesacél 2000 mm 3039 g HL050.3EN Hosszabb beállító anyák a HL50-es sorozat zuhanyfolyókáihoz További tartozék PP A díszlécek magasságának a burkolat szintjéhez igazításához Zuhanyfolyóka Szükséges db szám cm cm cm cm cm 6 Alkalmazott díszléc Standard Design Individuell HL szám Súly EAN db/csom 050.3EN PP 296 g Magasság beállítás mm mm mm 53

18 HL53K InFloor lefolyótest, BEÉPÍTÉSI MAGASSÁG 90 MM! HL53KF InFloor alacsony lefolyótest, BEÉPÍTÉSI MAGASSÁG 65 MM! Lefolyóteljesítmény HL53K: 0,8 l/s HL53KF: 0,4 l/s HL53K HL53K HL053.2E PP Csatlakozó HL53K: HL53KF: DN40 HL053.3E Beépítési magasság HL53K: mm-ig állítható HL53KF: mm-ig állítható Szabvány EN 1253 Vízbűzzár magasság HL53: 50mm HL53KF: 30mm HL053.1E További információ Kivehető bűzzárral, betonozás után rögzíthető flexibilis szigetelő gallérral. A folyóka akár egészen a falhoz is tehető. 4db menetesen állítható, zajcsillapító lábbal és rögzítőtalpakkal. HL53KF HL53KF HL053.2E Beépítés A padlósíkban bárhol, akár közvetlenül a fal mellé is elhelyezhető. HL053.4E Tekintse meg beépítési fülműnket honlapunkon! HL053.1E HL szám Méretek Súly EAN db/csom 53K PP 1336 g KF PP DN g

19 HL053M/. Infloor matt nemesacél vízvezető sín integrált lejtéssel a HL53 zuhanyfolyókához HL053P/ Infloor fényes nemesacél vízvezető sín integrált lejtéssel a HL53 zuhanyfolyókához Nemesacél V2A (1.4301) 6mm vastagságú lemezből Méretek Ld. a táblázatban Terhelhetőségi K3 - max. 300 kg osztály További információ A precízios lejtéskialakítású vízelvezető sín 10-32mm-es burkolatmagassághoz állítható be (ragasztóval együtt). Az Infloor lefolyóházak és a precíziós megmunkálással több irányban lejtésbe csiszolt vízvezető sínek alkalmazhatóak: 10-32mm padlóburkolat és 12-24mm falburkolat esetén (ragasztóval együtt értendő) Csomag tartalma HL053 matt: HL053M.1EN fényes: HL053P.1EN Szerelési anyagok, pozicionálási segédeszközök, védőfedél HL szám Méretek Felület Súly EAN db/csom 053M/80 Nemesacél V2A 800 x 55 x 6 mm matt 3650 g M/85 Nemesacél V2A 850 x 55 x 6 mm matt 3800 g M/90 Nemesacél V2A 900 x 55 x 6 mm matt 3950 g M/95 Nemesacél V2A 950 x 55 x 6 mm matt 4100 g M/100 Nemesacél V2A 1000 x 55 x 6 mm matt 4300 g M/110 Nemesacél V2A 1100 x 55 x 6 mm matt 4550 g M/120 Nemesacél V2A 1200 x 55 x 6 mm matt 4700 g M/130 Nemesacél V2A 1300 x 55 x 6 mm matt 4850 g M/140 Nemesacél V2A 1400 x 55 x 6 mm matt 5150 g M/150 Nemesacél V2A 1500 x 55 x 6 mm matt 5450 g P/80 Nemesacél V2A 800 x 55 x 6 mm fényes 3650 g P/85 Nemesacél V2A 850 x 55 x 6 mm fényes 3800 g P/90 Nemesacél V2A 900 x 55 x 6 mm fényes 3950 g P/95 Nemesacél V2A 950 x 55 x 6 mm fényes 4100 g P/100 Nemesacél V2A 1000 x 55 x 6 mm fényes 4300 g P/110 Nemesacél V2A 1100 x 55 x 6 mm fényes 4550 g P/120 Nemesacél V2A 1200 x 55 x 6 mm fényes 4700 g P/130 Nemesacél V2A 1300 x 55 x 6 mm fényes 4850 g P/140 Nemesacél V2A 1400 x 55 x 6 mm fényes 5150 g P/150 Nemesacél V2A 1500 x 55 x 6 mm fényes 5450 g HL053S/. Infloor Standard Nemesacél vízvezető sín integrált lejtéssel a HL53 zuhanyfolyókához Nemesacél V2A (1.4301) Méretek Ld. a táblázatban Terhelhetőségi K3 - max. 300 kg osztály További információ Az Infloor lefolyóházak és a precíziós megmunkálással több irányban lejtésbe állított vízvezető sínek alkalmazhatóak: 12-32mm padlóburkolat és 12-24mm falburkolat esetén (ragasztóval együtt értendő) A lefolyósín legfeljebb 450mm hosszúságúra rövidíthető le. További alkatrészek Szerelési, beállítási segédanyagok, védőfedél ÚJDO NSÁG HL053S HL053S.1E HL szám Méretek Felület Súly EAN db/csom 053S/90 Nemesacél V2A 900 x 55 x 1,5 mm matt 1350 g S/100 Nemesacél V2A 1000 x 55 x 1,5 mm matt 1350 g S/120 Nemesacél V2A 1200 x 55 x 1,5 mm matt 1360 g

20 HL531 PRIMUS-LINE zuhanyfolyóka blokk nemesacél látható résszel, szárazon is bűzzáró szifonbetéttel, BEÉPÍTÉSI MAGASSÁG 79 MM! Leírás Lefolyóteljesítmény Látható rész Csatlakozás Szabvány EN 1253 Bűzzárás Beépítés Alacsony építésű, 3% lejtéssel ellátott EPS blokkba integrált nemesacél résfolyóka egység Standard nemesacél díszléccel a csomagban. A fal felé 3%-os lejtéskialakítású felület szövetkasírozott vízszigetelő fóliával van bevonva. Beépítés a fal és a padló találkozásához. A lefolyó a fugák közt lejutó szivárgóvíz elvezetésére is képes! 0,6 l/s PP/ABS/EPS-40/nemesacél V2A Nemesacél keret 500x62 mm Díszléc 480x50 mm PRIMUS bűzzárbetéttel, mely kiszáradás után is bűzzárást garantál A pontos elhelyezés és beépítés érdekében a blokkelem az építés helyszínén méretre szabható. Az alapelem hossza 1200mm, mely 600mm-es hosszig rövidíthető, de toldása is megoldható a megfelelő HL531V árokhosszabbító elemmel. Alkalmazható max 13mm padlólap és max 17mm falicsempe burkolat vastagságig (ragasztóval együtt) Rendelésre ennél vastagabb burkolathoz alkalmas kerettel és díszléccel is szállítható. Figyelem! A HL531 alaptípus a Standard díszlécet tartalmazza! Tekintse meg beépítési filmünket honlapunkon! min HL0531.0E HL0531S HL0531.1E HL szám Méretek Keretmagasság Látható rész Súly EAN db/csom 531 PP/ABS/EPS-40/nemesacél V2A 1200 x 200 x 79 mm 13 szálra csiszolt nemesacél 2590 g PP/ABS/EPS-40/nemesacél V2A 1200 x 200 x 79 mm 13 látható rész nélkül 2178 g /18 PP/ABS/EPS-40/nemesacél V2A 1200 x 200 x 79 mm 18 szálra csiszolt nemesacél 2690 g /18 PP/ABS/EPS-40/nemesacél V2A 1200 x 200 x 79 mm 18 látható rész nélkül 2280 g /23 PP/ABS/EPS-40/nemesacél V2A 1200 x 200 x 79 mm 23 szálra csiszolt nemesacél 2790 g /23 PP/ABS/EPS-40/nemesacél V2A 1200 x 200 x 79 mm 23 látható rész nélkül 2380 g /28 PP/ABS/EPS-40/nemesacél V2A 1200 x 200 x 79 mm 28 szálra csiszolt nemesacél 2890 g /28 PP/ABS/EPS-40/nemesacél V2A 1200 x 200 x 79 mm 28 látható rész nélkül 2480 g HL531U Alátétlemez a HL531 Primus-Line résfolyókához (két részes) Material További információ EPS-40 Alátételem 120 x 18,5 x 2 cm, a Primus-Line résfolyóka magasabb padlószinthez történő egyszerűbb szintemelését teszi lehetővé. Illesztése csemperagasztó használatáva történik. HL szám Méretek Súly EAN db/csom 531U EPS-40 2 Stk. 600 x 200 x 20 mm 196 g HL531V Árokhosszabbító elem a HL531-hez EPS-40 LX 73 További információ A HL531 zuhanyfolyóka blokkelem meghosszabbítására pl. sorzuhanyzóknál. Vágással rövidíthető. A felület szövetkasírozott vízszigetelő fóliával van bevonva % 56 HL szám Méretek Súly EAN db/csom 531V-60 EPS x 200 x 79 mm 557 g

21 HL0531S Standard nemesacél díszléc a HL531-hez és HL535-höz HL0531D Design nemesacél díszléc a HL531-hez és HL535-höz HL0531I Individuelle burkolható nemesacél díszléc a HL531-hez és HL535-höz HL0531WG (GG) (SG) színezett üveggel díszített nemesacél díszléc a HL531-hez és HL535-höz Méretek Terhelhetőségi osztály Nemesacél V2A HL0531I: csempefogadó árok: 474 x 44 mm, mélység 12 mm HL0531I/18: csempefogadó árok: 474 x 44 mm, mélység 17 mm HL0531I/23: csempefogadó árok: 474 x 44 mm, mélység 22 mm HL0531I/28: csempefogadó árok: 474 x 44 mm, mélység 27 mm K3 - max. 300 kg HL0531S HL0531D HL0531I HL0531WG HL0531GG HL0531SG HL szám Méretek Látható rész/szín Súly EAN db/csom 0531S nemesacél V2A 480 x 50 x 25,5 mm Nerjaveče jeklo krtačeno 413 g D nemesacél V2A 480 x 50 x 25,5 mm Nerjaveče jeklo krtačeno 946 g I nemesacél V2A 480 x 50 x 25,5 mm Nerjaveče jeklo krtačeno WG nemesacél V2A/ üveg 480 x 50 x 25,5 mm fehér üveg GG nemesacél V2A/ üveg 480 x 50 x 25,5 mm zöld üveg SG nemesacél V2A/ üveg 480 x 50 x 25,5 mm fekete üveg S/18 nemesacél V2A 480 x 50 x 30,5 mm Nerjaveče jeklo krtačeno 490 g D/18 nemesacél V2A 480 x 50 x 30,5 mm Nerjaveče jeklo krtačeno 1030 g I/18 nemesacél V2A 480 x 50 x 30,5 mm Nerjaveče jeklo krtačeno WG/18 nemesacél V2A/ üveg 480 x 50 x 30,5 mm fehér üveg GG/18 nemesacél V2A/ üveg 480 x 50 x 30,5 mm zöld üveg SG/18 nemesacél V2A/ üveg 480 x 50 x 30,5 mm fekete üveg S/23 nemesacél V2A 480 x 50 x 35,5 mm Nerjaveče jeklo krtačeno 570 g D/23 nemesacél V2A 480 x 50 x 35,5 mm Nerjaveče jeklo krtačeno 1110 g I/23 nemesacél V2A 480 x 50 x 35,5 mm Nerjaveče jeklo krtačeno WG/23 nemesacél V2A/ üveg 480 x 50 x 35,5 mm fehér üveg GG/23 nemesacél V2A/ üveg 480 x 50 x 35,5 mm zöld üveg SG/23 nemesacél V2A/ üveg 480 x 50 x 35,5 mm fekete üveg S/28 nemesacél V2A 480 x 50 x 40,5 mm Nerjaveče jeklo krtačeno 650 g D/28 nemesacél V2A 480 x 50 x 40,5 mm Nerjaveče jeklo krtačeno 1190 g I/28 nemesacél V2A 480 x 50 x 40,5 mm Nerjaveče jeklo krtačeno WG/28 nemesacél V2A/ üveg 480 x 50 x 40,5 mm fehér üveg GG/28 nemesacél V2A/ üveg 480 x 50 x 40,5 mm zöld üveg SG/28 nemesacél V2A/ üveg 480 x 50 x 40,5 mm fekete üveg 1 57

22 HL535 PRIMUS BOARD nemesacél résfolyóka, teljes felületű EPS zuhanylapba intgrálva Leírás Lefolyóteljesítmény Látható rész Csatlakozás Alacsony építésű, 3% lejtéssel ellátott EPS lemezbe integrált nemesacél résfolyóka egység Standard nemesacél díszléccel a csomagban. A 3%-os lejtéskialakítású felület szövetkasírozott vízszigetelő fóliával van bevonva. A lefolyó a fugák közt lejutó szivárgóvíz elvezetésére is képes! 0,6 l/s PP/ABS/EPS-40/nemesacél V2A Nemesacél keret 500x62x13mm Díszléc 480x50mm. A zuhanylap még 18, 23 és 28mm keretmagassággal is rendelhető vízszintes, variálható HL0531.0E HL0531S HL0531.1E Szabvány EN 1253 Bűzzárás Beépítés, előnyök PRIMUS bűzzárbetéttel, mely kiszáradás után is bűzzárást garantál A rendszer komoly előnye, hogy a felület a lejtést tartalmazza és a betonozáskor kirekesztő és aljzatszint beállító elemként is funkciónál, így az eltérő hajlásszögű síkok kialakítása gyerekjáték, a kőműves tévedése kiküszöbölhető. Alkalmazható max 13mm padlóburkolat és max 17mm falicsempe burkolat vastagságig (ragasztóval együtt) Rendelésre ennél vastagabb burkolathoz alkalmas kerettel és díszléccel is szállítható. Figyelem! A HL535 alaptípus a Standard díszlécet tartalmazza! A beépítési filmet is nézze meg: HL szám B (mm) A (mm) H (mm) Díszléc Méretek EAN db/csom x Standard PP/ABS/EPS-40/nemesacél V2A / 100 x 100 cm x nincs PP/ABS/EPS-40/nemesacél V2A / 100 x 100 cm x Standard PP/ABS/EPS-40/nemesacél V2A / 100 x 90 cm x nincs PP/ABS/EPS-40/nemesacél V2A / 100 x 90 cm x Standard PP/ABS/EPS-40/nemesacél V2A / 100 x 80 cm x nincs PP/ABS/EPS-40/nemesacél V2A / 100 x 80 cm x Standard PP/ABS/EPS-40/nemesacél V2A / 90 x 100 cm x nincs PP/ABS/EPS-40/nemesacél V2A / 90 x 100 cm x Standard PP/ABS/EPS-40/nemesacél V2A / 90 x 90 cm x nincs PP/ABS/EPS-40/nemesacél V2A / 90 x 90 cm x Standard PP/ABS/EPS-40/nemesacél V2A / 90 x 80 cm x nincs PP/ABS/EPS-40/nemesacél V2A / 90 x 80 cm x Standard PP/ABS/EPS-40/nemesacél V2A / 80 x 100 cm x nincs PP/ABS/EPS-40/nemesacél V2A / 80 x 100 cm x Standard PP/ABS/EPS-40/nemesacél V2A / 80 x 90 cm x nincs PP/ABS/EPS-40/nemesacél V2A / 80 x 90 cm x Standard PP/ABS/EPS-40/nemesacél V2A / 80 x 80 cm x nincs PP/ABS/EPS-40/nemesacél V2A / 80 x 80 cm

23 HL540 PRIMUS DRAIN nagy teljesítményű épített zuhany lefolyó, BEÉPÍTÉSI MAGASSÁG 80 MM! HL540I PRIMUS DRAIN nagy teljesítményű épített zuhany lefolyó burkolható látható résszel, BEÉPÍTÉSI MAGASSÁG 80 MM! Lefolyóteljesítmény 0,8 l/s PP/nemesacél Csatlakozócsonk vízszintes Beépítési magasság mm állítható Szabvány EN 1253 Bűzzárás PRIMUS kettős működésű szifonbetét, mely víz nélkül is bűzzáró További jellemzők Kivehető szifonbetét, szövetkasírozott szigetelő fólia, zajcsillapított magasságállító lábak, védőfedelek Előnyök, beépítési tanácsok A födémhez rögzíthető állítólábak segítségével a lefolyótest magassága beállítható. Óriási előny, hogy a lefolyó alaptestet nem kell a végleges aljzatbeton síknál elhelyezni, hanem az mélyen, közvetlenül a födém felett is elhelyezhető. Az aljzatbeton megkötése után a lefolyó nyaktag aljzatsík fölé nyúló részét levághatjuk és a csonkba tolható szigetelő mandzsetta segítségével köthetjük szakszerűen a lefolyót a kent szigeteléshez. A rozsdamentes keretű rácstartó magasító elemet a többi lefolyónkhoz hasonlóan kell méretre vágni, elhelyezni és körbecsempézni. Tipp: a rácstartó keret maximális terhelhetőségét úgy érhetjük el, ha a keret alatti üreget sikerül csemperagasztóval maradéktalanul kitölteni. Kérjük tekintse meg a beépítési filmet: HL540 HL0540.5E HL E HL E HL0540.2E HL540K HL2040 HL540I HL0540I HL0540.4E HL0540.0E HL0540.3E HL szám Méretek Súly EAN db/csom 540 PP/nemesacél 1533 g I PP/nemesacél 1898 g Quadra PP/nemesacél 1898 g Cut PP/nemesacél 1898 g Hamam PP/nemesacél PVD-bevonat 1898 g HL2040I HL066Q.1E, HL066C.1E, HL0540I, HL3928, HL3128E Formatervezett Design lefolyórácsok Nemesacél V4A Quadra Cut Individuell Kialakítás HL0540I: 138x138mm maszklemez, csempetálca: 74х74 mm, mélység 13mm Terhelhetőségi osztály Javasolt felhasználás HL066Q.1E, HL066C.1E: L - max 1,5t, HL540I: K3 - max 300kg HL540, HL5100, HL3100, HL72.1, HL317 padlólefolyók esetén HL066Q.1E Hamam (Nemesacél/ PVD-bevonat) HL066C.1E Hamam (Nemesacél) HL0540I HL3928 HL3128E HL szám Méretek Súly EAN db/csom 066Q.1E Nemesacél V4A 138 x 138 x 5 mm 607 g C.1E Nemesacél V4A 138 x 138 x 5 mm 608 g I Nemesacél V4A 138 x 138 x 5 mm Nemesacél/PVD-bevonat V4A 138 x 138 x 5 mm 608 g E Nemesacél V4A 138 x 138 x 5 mm 1 59

24 HL52K Hosszúkás padlólefolyó test polimerbeton szigetelő karimával, BEÉPÍTÉSI MAGASSÁG 108 MM! Lefolyóteljesítmény Csatlakozás Beépítési magasság 0,8 l/s Polimerbeton / betonacél / PP gömbcsuklós min 108 mm Szabvány EN x x x ~ 33 71, HL050.5E Vízbűzzár magasság 50 mm További információ További tartozék Könnyen kiemelhető bűzzárral, betonacéllal erősített polimerbeton karimával, öntött burkolathoz, vagy kent szigetelésekhez, üvegszövet erősítő hálóval a repedések áthidalására Védőfedéllel és zajcsillapított magasságállító lábakkal HL0510NC.2E HL szám Méretek Súly EAN db/csom 52K Polimerbeton / betonacél / PP 503 x 303 mm 3970 g HL Díszlécek a HL52K padlólefolyóhoz Beépítési magasság ABS/Nemesacél Magasságában állítható látható rész HL x 100 HL x 100 HL x 100 HL x 100 HL szám Méretek Súly EAN db/csom x 100 Matt nemesacél 294 x 94 mm 1480 g x 100 Polírozott nemesacél 294 x 94 mm 1480 g x 100 Mattfekete nemesacél 294 x 94 mm 1480 g x 100 Bronz-patina 294 x 94 mm 1480 g

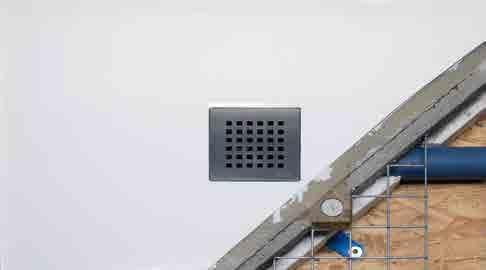

25 HL510NC Padlólefolyó polimerbeton szigetelő karimával Lefolyóteljesítmény Csatlakozás Beépítési magasság 0,55 l/s Polimerbeton / betonacél / PE DN40/50 vízszintes 95 mm Szabvány EN 1253 Vízbűzzár 50 mm magasság További információ Könnyen kiemelhető bűzzárral, betonacéllal erősített polimerbeton karimával, öntött burkolathoz, vagy kent szigetelésekhez, üvegszövet erősítő hálóval a repedések áthidalására További tartozék Csempéző védőfedél, zajcsillapított magasságállító lábak HL037N.0E HL510NCK HL037Pr.1E HL3200 HL0510.7EKK HL0510NC.1E HL0510NC.2E HL szám Méretek Súly EAN db/csom 510NC Polimerbeton / DN40/ g betonacél / PE Beépítési példa epoxy műgyanta burkolat esetére HL3120, HL3121, HL3122, HL3123, HL3124, HL3125, HL3127 Design formatervezett lefolyórácsok Lefolyórács Terhelhetőségi osztály Ajánlott alkalmazás Nemesacél V4A Nemesacél rács 115x115mm L max. 1,5 t HL70, HL80, HL300, HL304, HL310N, HL510N, HL90 padlólefolyókkal, vagy a HL3200 és HL3210 rácstartó keretekkel HL3120 HL3121 HL3122 HL x HL3124 HL3125 HL3127 HL szám Méretek Súly EAN db/csom x 115 mm 425 g x 115 mm 425 g x 115 mm 425 g x 115 mm 425 g x 115 mm 425 g x 115 mm 425 g x 115 mm 430 g
