1 Schlüter -Systems Innovációk az akadálymentes tusolási élvezethez

2 Vízszigetelés / vízelvezetés A Schlüter -Systems komplettt eszköztárat kínál Önöknek a padlóba illeszkedő, akadálymentes kialakítású tusolókhoz. Ez egy olyan rendszer, amelynek alkotóelemei külön-külön is minőséget képviselnek, így összeépítve pedig egy komplett, biztonságosan működő rendszert alkotnak. Az egyes alkotóelemek ugyanis pontosan egymáshoz hangoltak és úgy lettek kialakítva, hogy egyszerű eszközökkel és kivitelezői tudással a beépítés során a lehető legtökéletesebb eredmény szülessen. A moduláris felépítés úgy az ügyfél, mint a kivitelező számára a lehető legnagyobb rugalmasságot nyújtja aszerint, hogy milyen az igény, vagy a rendelkezésre álló beépítési hely. 2

3 Vízszigetelés / vízelvezetés Rendszermegoldások a vonali vízelvezetéshez Vonalmenti folyóka Rács- és keretkombináció, burkolható fedlap Lejtéskialakító és szintkiegyenlítő lemez Megoldások csatlakozásokhoz és burkolatváltáshoz Rendszermegoldások a központi vízelvezetéshez Rács- és keret-szettek, továbbá vízelvezetés Lejtéskialakító és szintkiegyenlítő lemez Vízelvezetési variációk lejtéskialakító és szintkiegyenlítő lemezekkel 40 Rendszerszemlélet tusoló kialakításokhoz Elöntés elleni védelem és még több... Tartóprofil üveg panelekhez és árnyék-fuga profilként Burkolható lemezes vízszigetelés rendszerben 48 3

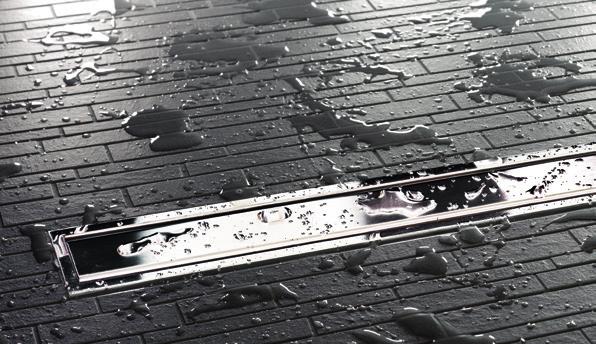

4 Vízszigetelés / vízelvezetés Schlüter -KERDI-LINE: Vonali vízelvezetés A Schlüter -KERDI-LINE folyóka masszív nemesacélból van. Vízszintes vagy függőleges strangbekötéshez egyaránt alkalmazhatók. Tizennégy különböző hosszúságban kaphatók ugyanúgy, mint a rendszerhez tartozó rács- és keret-kombinációk (formatervezett szálcsiszolt vagy fényesre polírozott zárt fedllap/perforált rács/bele-csempézhető fedlap), továbbá keret nélküli burkolható fedlap résfolyókakénti alkalmazáshoz. A Schlüter -KERDI-LINE folyóka úgy van megtervezve, hogy alkalmazható fal mellé beépítve, vagy középre helyezve egyaránt. A Schlüter -KERDI szigetelő mandzsetta minden esetben garantálja a biztonságos szigetelést.

5 Vízszigetelés / vízelvezetés A Schlüter -KERDI-LINE rendszer Préselt eljárással egy darabból készült hegesztés nélküli folyóka test 1,5 mm vastag nemesacélból Egyszerű szerelés, polisztirolból készült méretpontos folyókatartó tok segítségével Szereléséhez nem szükséges sem fúrni, sem csavarozni A zaj továbbterjedését megakadályozza a hangszigetelő folyókatartó tok Vízszintes vagy függőleges vízelvezetési variáns egyaránt rendelhető Vízszintes vízelvezetés a födémen Függőleges vízelvezetés a födémen keresztül Kivehető bűzzár (Schlüter -KERDI-LINE-H és -KERDI-LINE-V) Univerzálisan alkalmazható fali és középre történő beépítéshez Tökéletesen falhoz vagy a tusoló bejáratához is ütköztethető. Az acél peremen gyárilag folytonosított Schlüter - KERDI burkolható szigetelő mandzsetta található. Lehetőség a helység teljes vízszigetelési rendszerébe integrálásra, további Schlüter -KERDI rendszer-elemekkel. 5

6 Vízszigetelés / vízelvezetés Vízszintes és függőleges verzió Schlüter -KERDI-LINE-H/-F vízszintes vízelvezetéssel a födémen, beépítési magasságok 60 mm-től (KLF 40), 78 mm (KLH 40), illetve 97 mm (KLH 50), amelyek a legtöbb elképzeléshez megfelelő megoldást nyújtanak. Schlüter -KERDI-LINE-V/-VS függőleges vízelvezetéssel a födémen át, konstrukciós magassága csak 24 mm, ezzel ideálisan alkalmazható felújításoknál. Fali és közép-kivitel Mindkét verzió, úgy a vízszintes, mint a függőleges vonalmenti folyóka úgy lettek kialakítva, hogy variábilisan fal mellé, vagy a felület közepébe is elhelyezhető legyen. A felmenő oldal-falaknál sincs szükség különleges megoldásokra. A keletkező sarkokat egyszerűen a mellékelt sarokidomokkal lehet kiszigetelni. A Schlüter -KERDI mandzsetta felhajtható a fali beépítéshez A Schlüter -KERDI mandzsetta síkban fektetve, középre történő beépítéshez Schlüter -KERDI mandzsetta sarokidommal fali beépítésnél a sarok-csatlakozáshoz Schlüter -KERDI mandzsetta felhajtva oldalsó falcsatlakozással, középre történő beépítéshez 6

7 Vízszigetelés / vízelvezetés Schlüter -KERDI-LINE-H: Vonalmenti folyóka vízszintes vízelvezetéssel Schlüter -KERDI-LINE-H egy padlóba sűllyesztett vonalmenti folyóka szett, épített zuhanyokhoz, vízszintes vízelvezetéssel. Univerzálisan használható az aljzat középre helyezve, vagy a falak mentén is. A körbe futó széles peremre gyárilag Schlüter -KERDI szigetelő mandzsetta van ráragasztva. Ez a folyóka biztonságos csatlakoztatását szolgálja a burkolható szigeteléshez, úgy a padlónál, mint a felmenő falazatoknál. (Termék adatlap 8.7) Schlüter -KERDI-LINE-H 40 V4A nemesacél vonalmenti folyóka szett bűzzárral, DN 40-es vízszintes vízelvezetéssel H 40 A mm 22 DN 40 (40mm) 120 mm 78 mm B C D F H 50 A E mm 22 DN 50 (50mm) 120 mm G 97 mm L = cm L1 = cm szett KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE Szett-komponensek: A sarokszigetelés (oldalsó falcsatlakozáshoz) B kétrészes bűzzár C acél folyókatest szigetelő mandzsettával D összefolyó-ház E lefolyó cső F folyóka-tartó tok G Bővítés DN 40-ről DN 50-re (Csak a Schlüter -KERDI-LINE-H 40 esetében) = L = L 1 i Műszaki adatok: Műszaki adatok: Lefolyó: DN 40 / DN 50, Elvezetési kapacitás: 0,5 l/s / 0,6 l/s Beépítési magasság: 78 mm / 97 mm, A fedél szélessége a kerettel együtt: 74 mm Hosszak: cm között, 10 cm-es lépésekkel Schlüter -KERDI-LINE-H 50 V4A nemesacél vonalmneti folyóka szett bűzzárral, DN 50-es vízszintes vízelvezetéssel L = cm L1 = cm szett KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE Figyelem: A megfelelő rács- és keretkonstrukciókat vagy burkolható fedlapokat a oldalon találják meg. 7

8 Vízszigetelés / vízelvezetés Schlüter -KERDI-LINE-H 50 G2 Schlüter -KERDI-LINE-H 50 G2 komplett szett a padlósíkba illeszkedő tusolók vonali vízelvezetésére szolgál vízszintes lefolyással. Univerzálisan alkalmas valamely felület közepére, vagy a fal melletti beépítésre. DIN EN 1253 szabvány szerinti 0,8 l/s vízelvezetési kapacitással és a bűzzáró egység magasságának megfelelő 50 mm-es vízzárási magassággal rendelkezik. A burkolható vízszigeteléshez való biztos csatlakoztatáshoz a folyókatest nemesacél peremén gyárilag felragasztott szigetelő mandzsetta van Schlüter -KERDI-ből. (Termék adatlap 8.7) Schlüter -KERDI-LINE-H 50 G2 V4A nemesacél vonalmenti folyóka szett bűzelzáróval, DN 50-es vízszintes vízelvezetéssel L = cm L1 = cm szett A B C B D E 137 mm 120 mm mm 22 A KLH 50 G2E KLH 50 G2E KLH 50 G2E KLH 50 G2E KLH 50 G2E KLH 50 G2E KLH 50 G2E KLH 50 G2E KLH 50 G2E KLH 50 G2E KLH 50 G2E KLH 50 G2E KLH 50 G2E KLH 50 G2E mm Figyelem: A megfelelő rács- és keretkonstrukciókat a oldalon találják meg. A szett tartalma: A Sarok-szigetelés (a felmenő oldalfalhoz) B Folyókatest szigetelő mandzsettával és folyókatartóval C Kétrészes bűzelzáró D Adapter E Lefolyóház Műszaki adatok: Lefolyó: DN 50 Elvezetési kapacitás: 0,8 l/s Vízzárási magasság: 50 mm Beépítési magasság: 120 mm A fedél szélessége a kerettel együtt: 74 mm Hosszak: cm között, 10 cm-es lépésekkel i = L = L 1 8

9 9

10 Vízszigetelés / vízelvezetés Schlüter -KERDI-LINE-F: Akadálymentes tusoló 60 mm-es konstrukciós magassággal Schlüter -KERDI-LINE-F egy komplett szett a padlóba illeszkedő tusolók kialakítására vízszintes vízelvezetéssel. Univerzálisan alkalmas valamely felület központi részébe, vagy a fal melletti beépítésre. 60 mm-es csekély beépítési magassága révén különösen alkalmas felújításokhoz és korszerűsítésekhez. A burkolható szigetelésekhez való tökéletes csatlakozáshoz acél peremén gyárilag folytonosított Schlüter -KERDI burkolható szigetelő mandzsetta található. (Termék adatlap 8.7) Schlüter -KERDI-LINE-F 40 V4A nemesacél vonalmenti folyóka szett, vízszintes elvezetéssel integrált bűzzárral L = cm L1 = cm szett A C D B A KLF 40 GE KLF 40 GE KLF 40 GE KLF 40 GE KLF 40 GE KLF 40 GE KLF 40 GE KLF 40 GE mm 22 Fali beépítés Középre történő beépítés 120 mm 137 mm 60 mm Szett tartozékok: A Sarokszigetelő idom (oldalsó falcsatlakozáshoz) B Folyókatest szigetelő mandzsettával és folyókatartóval C Gumi ajakszigetelő gyűrű D Lefolyóház bűzzárral Schlüter -KERDI mandzsetta, síkban elhelyezve, közép-beépítéshez A Schlüter -KERDI mandzsetta, fali beépítéshez felhajtva Figyelem: A megfelelő rács- és keretkonstrukciókat vagy burkolható fedlapokat a 14. és 19. oldalon találják meg. = L = L 1 Műszaki adatok: Lefolyó: DN 40 Elvezetési kapacitás: 0,45 l/s Beépítési magasság: 60 mm. A fedél szélessége a kerettel együtt: 74 mm Hosszak: cm között, 10 cm-es lépésekkel i 10

11 Vízszigetelés / vízelvezetés Schlüter -KERDI-LINE-V 50 G2 A Schlüter -KERDI-LINE-V 50 G2 komplett szett a padlósíkba illeszkedő tusolók vonali vízelvezetésére szolgál függőleges lefolyással. Univerzálisan alkalmas valamely felület közepére, vagy a fal melletti beépítésre. DIN EN 1253 szabvány szerinti 0,8 l/s vízelvezetési kapacitással és a bűzzáró egység magasságának megfelelő 50 mm-es vízzárási magassággal rendelkezik. A burkolható vízszigeteléshez való biztos csatlakoztatáshoz a folyókatest nemesacél peremén gyárilag felragasztott szigetelő mandzsetta van Schlüter -KERDI-ből. (Termék adatlap 8.7) 192 mm A 137 mm 120 mm mm mm 48 A szett tartalma: A Sarok-szigetelés (oldalsó falcsatlakozáshoz) B Folyókatest szigetelő mandzsettával C Folyókatartó D Lefolyócső E Kétrészes bűzzáró F Adapter G Lefolyóház E B C F G D A Schlüter -KERDI-LINE-V 50 G2 V4A nemesacél vonalmenti folyóka szett bűzelzáróval, DN 50-es függőleges vízelvezetéssel L = cm L1 = cm szett KLV 50 G2E KLV 50 G2E KLV 50 G2E KLV 50 G2E KLV 50 G2E KLV 50 G2E KLV 50 G2E KLV 50 G2E KLV 50 G2E KLV 50 G2E KLV 50 G2E KLV 50 G2E KLV 50 G2E KLV 50 G2E Figyelem: A megfelelő rács- és keretkonstrukciókat a oldalon találják meg. Műszaki adatok: Lefolyó: DN 50 Elvezetési kapacitás: 1,0 l/s Vízzárási magasság: 50 mm Beépítési magasság: 48 mm A fedél szélessége a kerettel együtt: 74 mm Hosszak: cm között, 10 cm-es lépésekkel i = L = L 1 11

12 Vízszigetelés / vízelvezetés Schlüter -KERDI-LINE-V: Vonalmenti folyóka függőleges vízelvezetéssel Schlüter -KERDI-LINE-V egy padlóba sűllyesztett vonalmenti folyóka szett, épített zuhanyokhoz, vertikális vízelvezetéssel. Univerzálisan használható az aljzat közepére helyezve, vagy a falak mentén is. A peremen gyárilag folytonosított Schlüter -KERDI mandzsetta biztonságos csatlakoztatást ad a burkolható vízszigetelésekhez, úgy a padlónál, mint a felmenő falazatoknál. Alacsony beépítési magassága a speciális bűzelzárójának köszönhető. (Termék adatlap 8.7) Schlüter -KERDI-LINE-V/-VS V4A nemesacél vonalmenti folyóka szett, DN 50-es függőleges vízelvezetéssel A F A L = cm L1 = cm KERDI-LINE-V bűzelzáróval Cikkszám: KERDI-LINE-VS szifonnal Cikkszám: szett mm mm 83 mm 120 mm B G C D KLV 50 GE 50 KLV 50 GSE KLV 50 GE 60 KLV 50 GSE KLV 50 GE 70 KLV 50 GSE KLV 50 GE 80 KLV 50 GSE KLV 50 GE 90 KLV 50 GSE KLV 50 GE 100 KLV 50 GSE KLV 50 GE 110 KLV 50 GSE KLV 50 GE 120 KLV 50 GSE KLV 50 GE 130 KLV 50 GSE KLV 50 GE 140 KLV 50 GSE KLV 50 GE 150 KLV 50 GSE KLV 50 GE 160 KLV 50 GSE KLV 50 GE 170 KLV 50 GSE KLV 50 GE 180 KLV 50 GSE A B A C mm 22 D 24 A Schlüter -KERDI mandzsetta fekvő, sík kivitelben középre történő beépítéshez A Schlüter -KERDI mandzsetta felhajtott állapotban fali beépítéshez 50 mm 120 mm Szett komponensek: A Sarokszigetelő idom (oldalsó falcsatlakozáshoz) B Folyókatest tömítő mandzsettával C Folyóka-tartó D Elvezető cső F Kétrészes bűzzár G Lefolyó-ház E = L = L 1 i Műszaki adatok: Lefolyó: DN 50 Elvezetési kapacitás: 1,0 l/s (V), 0,8 l/s (VS) Beépítési magasság: 24 mm A fedél szélessége a kerettel együtt: 74 mm Hosszak: cm között, 10 cm-es lépésekkel Figyelem: A megfelelő rács- és keretkonstrukciókat vagy burkolható fedlapokat a 14. és 19. oldalon találják meg. 12

13 Vízszigetelés / vízelvezetés A B A Schlüter -KERDI-LINE-VOS V4A nemesacél vonalmenti folyóka szett szifonnal, decentrális vízelvezetéssel mm 22 C D E Függőleges DN 50 lefolyóval L1 = cm szett KLVO 50 GSE KLVO 50 GSE KLVO 50 GSE KLVO 50 GSE KLVO 50 GSE KLVO 50 GSE mm 120 mm Szett-komponensek: A sarokszigetelő idom (oldalsó falcsatlakozáshoz) B acél folyókatest szigetelő mandzsettával C folyóka tartó D lefolyó cső DN 50 (l = 250 mm) E csőszifon = L = L A Schlüter -KERDI mandzsetta fekvő, sík kivitelben középre történő beépítéshez i Műszaki adatok: Lefolyó: DN 50 Elvezetési kapacitás: 1,0 l/s Beépítési magasság: 24 mm A fedél szélessége a kerettel együtt: 74 mm Hosszak: cm között, 10 cm-es lépésekkel A Schlüter -KERDI mandzsetta felhajtott állapotban fali beépítéshez Figyelem: A megfelelő rács- és keretkonstrukciókat vagy burkolható fedlapokat a 14. és 19. oldalon találják meg. 13

14 Schlüter -KERDI-LINE: Rács- és keret-kombinációk Az elegáns megjelenés érdekében a rács és keretkombinációk rendelhetők szálcsiszolt vagy polirozott kivitelben is, 50 cm-180 cm -ig terjedő hossz tartományban. Az elegáns QUADEC dizájnnal rendelkező kerethez rendelhető szálcsiszolt, perforált rács vagy a csempebetét befogadására alkalmas fedlap, továbbá a bármely burkolatvastagsággal ráburkolható fedlap, akár résfolyókaként. Előre összeállított rács és keretkombináció r.acélból Szálcsiszolt vagy magasfényre polirozott változatok Rendelhető 14 méretben cm között, 10 centiméteres lépésekben. A keret elegáns QUADEC formatervezésű, integrált rácstartóval. Fokozatmentesen állítható fogadó keret nemesacélból, két különböző kivitelben, 3 25 mm közötti burkolat - vastagságokhoz 3 variáció a folyókák lefedésére: A zárt kivitelű, szálcsiszolt nemesacél, oldalsó beömlő-vágattal B négyzetekkel perforált lefolyó rács C U-alakú mélyedés a max 10 mm vastag burkolóanyag fogadására tapadóhíddal kasírozva Nincs szükség szilikonos fugára a burkolat és a keret között Akadálymentes, illetve kerekesszékes közlekedésre alkalmas Alternatívája: Keret nélküli burkolható fedlap tapadóhíddal, lásd a 19. oldalon Keret: 19 mm mm közötti burkolatvastagsághoz A formatervezett szálcsiszolt fedlap kerettel Keret: 30 mm mm közötti burkolatvastagsághoz B formatervezett négyzetekkel perforált rács kerettel Magasság-beállító és rögzítő (szerelési segédanyag, amelyet a beszerelést követően el kell távolítani) C csempebetét fogadására alkalmas fedlap kerettel Figyelem: a mélyedés 10 mm burkolatvastagságig elég 14

15 Kompetenzbereich Vízszigetelés Schlüter -KERDI-LINE-A A formatervezett rács kerettel, V4A szálcsiszolt nemesacél L = cm H = 19 mm szett 50 KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB A formatervezett rács kerettel, V4A szálcsiszolt nemesacél L = cm H = 30 mm szett 50 KLA 30 EB KLA 30 EB KLA 30 EB KLA 30 EB KLA 30 EB KLA 30 EB KLA 30 EB KLA 30 EB Schlüter -KERDI-LINE-B B perforált rács kerettel, V4A szálcsiszolt nemesacél L = cm H = 19 mm szett 50 KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB B perforált rács kerettel, V4A szálcsiszolt nemesacél L = cm H = 30 mm szett 50 KLB 30 EB KLB 30 EB KLB 30 EB KLB 30 EB KLB 30 EB KLB 30 EB KLB 30 EB KLB 30 EB Schlüter -KERDI-LINE-C C csempebetéttel burkolható fedlap kerettel, V4A szálcsiszolt nemesacél L = cm H = 19 mm szett 50 KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB C csempebetéttel burkolható fedlap kerettel, V4A szálcsiszolt nemesacél L = cm H = 30 mm szett 50 KLC 30 EB KLC 30 EB KLC 30 EB KLC 30 EB KLC 30 EB KLC 30 EB KLC 30 EB KLC 30 EB mm 54 mm 47 mm =H =H =H 74 mm 74 mm 74 mm Figyelem: H = 19 mm 3 15 mm burkolat vastagsághoz H = 30 mm mm burkolat vastagsághoz Figyelem: A burkolható fedlapos változat max. 10 mm-es járólap vastagságig elég. 15

16 Vízelvezetés Schlüter -KERDI-LINE-A A típusú formatervezett rács 19 mm-es kerettel, V4A minőségű polírozott nemesacél L = cm H = 19 mm szett 50 KLA 19 EP KLA 19 EP KLA 19 EP KLA 19 EP KLA 19 EP KLA 19 EP KLA 19 EP KLA 19 EP Schlüter -KERDI-LINE-B B típusú formatervezett rács 19 mm-es kerettel, V4A minőségű polírozott nemesacél L = cm H = 19 mm szett 50 KLB 19 EP KLB 19 EP KLB 19 EP KLB 19 EP KLB 19 EP KLB 19 EP KLB 19 EP KLB 19 EP Schlüter -KERDI-LINE-C C típusú csempetartó 19 mm-es kerettel, V4A minőségű polírozott nemesacél L = cm H = 19 mm szett 50 KLC 19 EP KLC 19 EP KLC 19 EP KLC 19 EP KLC 19 EP KLC 19 EP KLC 19 EP KLC 19 EP mm 54 mm 47 mm =H =H =H 74 mm 74 mm 74 mm Figyelem: H = 19 mm 3 15 mm burkolat vastagsághoz A magas fényre polírozott nemesacél jól illik a króm-felületekhez Figyelem: A burkolható fedlapos változat max. 10 mm-es járólap vastagságig elég. 16

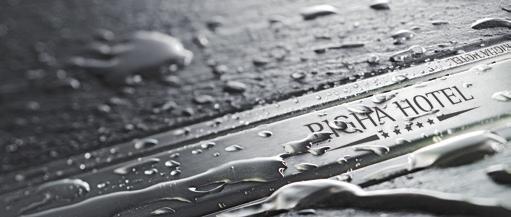

17 Vízelvezetés My Schlüter -KERDI-LINE: Kreatív. Egyedi. Személyes. Ezzel a tusolás egyedi jelleget kap: A My KERDI- LINE révén a vonalmenti folyókák rácsai és/vagy keretei kinek-kinek a személyes elképzelései szerint elláthatók egyedi gravírozással. Ezen az oldalon megtalálhatják a következő oldalon bemutatott rács- és keret-kombinációkhoz a gravírozással kapcsolatos felárakat. Megrendeléskor egyszerűen egészítsék ki a cikkszámot a gravírozásnak megfelelő rövidítéssel. 120 cm hosszúságig. Háromféle gravírozási eljárás lehetséges. Precíz, tartós, minőségi. Schlüter -KERDI-LINE-A 19 mm teljes felületén gravírozva csak a rácson (G1) felirat-gravírozás csak a rácson (G2) rovátkolt gravírozás csak a rácson (G3)...* G1 teljes felületű gravírozás a rácson + rovátkolt gravírozás a kereten (G1R)...* G1R...* G2 felirat-gravírozás a rácson + rovátkolt gravírozás a kereten (G2R)...* G2R...* G3 rovátkolt gravírozás a rácson és a kereten (G3R)...* G3R rovátkolt gravírozás csak a kereten (GR)...* GR Schlüter -KERDI-LINE-B 19 mm rovátkolt gravírozás csak a kereten (GR) Teljes felület gravírozása Felirat gravírozás...* GR Schlüter -KERDI-LINE-C 19 mm rovátkolt gravírozás csak a kereten (GR) Rovátkolt gravírozás...* GR * Egészítse ki a cikkszámot (pl. KLA 19 EB 70 G1R) 17

18 Vízszigetelés Profizmus a legapróbb részletekig: Nemesacél toldóelem Igaz, ami igaz: ez csak egy részlet. De a részletekben megmutatkozó profi zmus azon tulajdonságok egyike, amelyekkel a Schlüter-Systems kitűnik a többiek közül. Ezért a rács- és keret-kombinációk sorolásához összekötő elemet is forgalmazunk, szálcsiszolt nemesacélból. Schlüter -KERDI-LINE-FC A Schlüter -KERDI-LINE-FC olyan nemesacélból készült elem, amely biztosítja a keret-/rács-egységhez történő optikai csatlakoztatást olyankor, amikor több Schlüter -KERDI-LINE folyókát alkalmaznak egymáshoz sorolva. (Termék adatlap 8.7) 35 mm Schlüter -KERDI-LINE-FC keretcsatlakoztatás db. V / KLEB Schlüter -KERDI-LINE-FC keretcsatlakoztatás, V4A minőségű polírozott nemesacél db. V / KLEP A magas fényre polírozott nemesacél jól illik a króm-felületekhez 18

19 Vízszigetelés Schlüter -KERDI-LINE-D: burkolható fedlap A Schlüter -KERDI-LINE-D egy olyan keret nélküli burkolható fedlap, ami síkban illeszkedik a Schlüter -KERDI-LINE folyóka testekhez, így leburkolva láthatatlan résfolyókát képez. A burkolható fedlap tapadóhíddal kasírozott a csemperagasztóba való beletapadáshoz, és univerzálisan minden burkolat- vastagsághoz alkalmazható. Schlüter -KERDI-LINE-D Burkolható fedlap nemesacélból Szállítható 14 méretben cm között, 10 cm-es lépésekben. Minden burkolat-vastagsághoz alkalmazható Ideális természetes kő burkolatokhoz Minden Schlüter -KERDI-LINE vonalmenti folyókához illeszkedik Schlüter -KERDI-LINE-D keret nélküli folyókafedél a Schlüter -KERDI-LINE folyókához. A burkolható fedlap fátyolszövettel kasírozott a burkolólap csemperagasztóval történő rögzítéséhez. Előnye, hogy mivel keret nélküli résfolyókát képez, így minden burkolatvastagsághoz megfelel. (Termék adatlap 8.7) 50 mm = L Figyelem: A kiválasztott burkolható fedlap hosszának meg kell egyeznie a folyóka hoszszával. Schlüter -KERDI-LINE-D D keret nélküli burkolható fedlap V4A nemesacélból L = cm db. 49 KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E

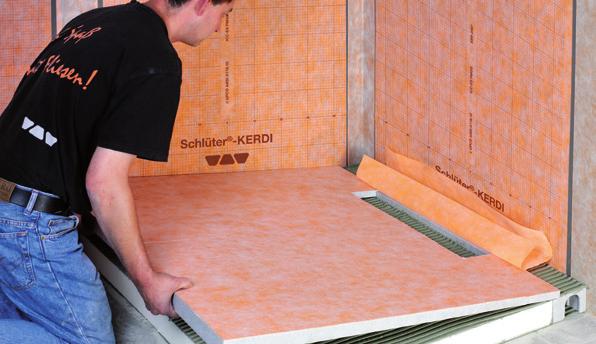

20 Vízszigetelés / vízelvezetés Schlüter -KERDI-SHOWER: Lejtéskialakító és kiegyenlítő lemez A szigetelés rendszere: A lejtéskialakító lemez kombinálása a Schlüter -KERDI szigeteléssel és kiegyenlítő lemezzel. Annak érdekében, hogy a vízelvezetés működjön és gyors is legyen, a rendszerbe illeszkedő lejtés-kialakító lemezt a már gyárilag ráragasztott Schlüter -KERDI szigeteléssel szállítjuk. Az igények szerint többféle kiegyenlítő lemez rendelhető. A 100 x 100 cm és 140 x 140 cm alapméretek egyszerűen, schnitzerrel a mindenkori helyszíni méretekhez igazíthatók. Ebben segítenek az előre rányomtatott vágási segédvonalak. A csomagolás, raktározás és a szállítás egyszerűsítésére a lemezek kétfelé vannak osztva. A lejtéskialakító lemezt, a rákasírozott Schlüter -KERDI-lemez, mint egy zsanér teszi összecsukhatóvá. Alkalmas vonali vízelvezetésre vízszintes vagy függőleges lefolyóval. A lejtéskialakító lemez a Schlüter -KERDI-lemez nélküli változatban lejtésben lévő hangszigetelésként is elhelyezhető az esztrich alá. Az alábbiakban az egyes beépítési változatokat ismertetjük. Lejtéskialakító lemez és hozzá illeszkedő kiegyenlítő lemez szettek A lejtéskialakító lemezek külön is rendelhetők 100 x 100 cm-es és 140 x 140 cm-es méretekben is rendelhetők A lejtéskialakító lemezeket helytakarékosan összecsukva csomagoljuk Segédrácsok a kisebb méretekre szabáshoz is A vonalmenti folyóka szigetelt csatlakoztatása a szettben tartozékként megtalálható Schlüter -KERDI-mandzsettával történik A falak és a szegélyek egyszerű szigetelése Schlüter -KERDI szalaggal Lejtéskialakító lemez rendelkezik integrált Schlüter -KERDI szigeteléssel A tapadófátyol bevonatú felület a csemperagasztóba való beletapadáshoz Optimális teherviselés, így a burkolólap méretében nincs korlátozás (legyen szó nagyformátumú burkolólapról, vagy akár mozaikokról is minden lehetséges) Burkolható vízszigetelésekkel mint a Schlüter -KERDI-vel, -KERDI-BOARD -dal vagy -DITRA 25-tel jól folytonosítható Lejtéskialakító lemezként Schlüter -KERDI nélkül az esztrich alá használható Egyaránt használható a vízszintes vagy függőleges elvezetésű vonalmenti folyókákhoz 20

21 Kompetenzbereich Vízszigetelés / vízelvezetés Schlüter -KERDI-SHOWER: lejtéskialakító és kiegyenlítő lemez szettben Schlüter -KERDI-SHOWER-LCS szett kétrészes, lejtéskialakító lemezzel, a padlószintbe illeszkedo tusolók kialakításához 2% lejtéssel és eleve ráragasztott Schlüter -KERDI szigeteléssel csempével való közvetlen burkoláshoz, valamint a lejtéskialakító lemez összecsukott részeinek az összekötésére. Ezt a falnál már rőgzített Schlüter -KERDI-LINE vonalmenti folyókához ragasztjuk méretpontosan az előzetesen lefektetett kiegyenlítő lemezre, ami a szettnek része. (Termék adatlap 8.8) Figyelem: A lejtés területén a csatlakozások szigetelt kialakítására szolgál a Schlüter -KERDI- KERS (lásd a 50. oldalt). 2% Schlüter -KERDI-SHOWER-LCS =H =H1 lejtéskialakító és kiegyenlítő lemez a Schlüter -KERDI-LINE-H 40-hez, fali verzió L x B = cm H = mm H1 = mm szett 100 x KSLC B 1000 S x KSLC B 1400 S 10 lejtéskialakító és kiegyenlítő lemez a Schlüter -KERDI-LINE-H 50-hez, közép-verzió* L x B = cm H = mm H1 = mm szett 100 x KSLC 1000 S x KSLC 1400 S 10 *A folyóka hosszán túlnyúló lefolyó csövek letakarására mellékelve vannak pontosan illeszkedő fedő idomok. Schlüter -KERDI-SHOWER-LC szett kétrészes, lejtéskialakító lemezzel, a padlószintbe illeszkedő tusolók kialakításához 2 % lejtéssel és eleve ráragasztott Schlüter - KERDI szigeteléssel csempével való közvetlen burkoláshoz, valamint a lejtéskialakító lemez összecsukott részeinek az összekötésére. Ezt a középső részen már rögzített Schlüter -KERDI-LINE vonalmenti folyókához ragasztjuk méretpontosan az előre lefektetett kiegyenlítő lemezre, amely a szettnek része. (Termék adatlap 8.8) 2% 2% =H =H1 Schlüter -KERDI-SHOWER-LC lejtéskialakító és kiegyenlítő lemez a Schlüter -KERDI-LINE-H 40-hez, közép-verzió L x B = cm H = mm H1 = mm szett 100 x KSLC B x KSLC B lejtéskialakító és kiegyenlítő lemez a Schlüter -KERDI-LINE-H 50-hez, fali verzió* L x B = cm H = mm H1 = mm szett 100 x KSLC x KSLC *A folyóka hosszán túlnyúló lefolyó csövek letakarására mellékelve vannak pontosan illeszkedő fedő idomok. 21

22 Vízszigetelés / vízelvezetés Schlüter -KERDI-SHOWER: Szigetelt lejtéskialakító lemezek esztrichre Schlüter -KERDI-SHOWER-LS lejtéskialakító lemez padlószintbe illeszkedő tusolókhoz 2 % lejtéssel és eleve ráragasztott Schlüter -KERDI szigeteléssel csempével való közvetlen burkoláshoz és a lejtéskialakító lemez összehajtható részeinek összekötésére. Ez a falnál már rögzített Schlüter -KERDI-LINE vonalmenti folyókához illeszkedve méretpontosan kerül lefektetésre az építkezésen található adott felületre. (Termék adatlap 8.8) 2% Schlüter -KERDI-SHOWER-LS =H Figyelem: A sarkok tömített csatlakoztatására szolgál a Schlüter -KERDI-KERS (lásd a 50 oldalt). lejtéskialakító lemez a vonalmenti folyókához, fali változat* L x B = cm H = mm db. 100 x KSL 1000 S x KSL 1400 S 10 * Jól alkalmazható a Schlüter -KERDI-LINE-H-hoz és -KERDI-LINE-V-hez nem alkalmas viszont a Schlüter -KERDI-LINE-F-hez. Schlüter -KERDI-SHOWER-L kétrészes lejtéskialakító lemez padlószintbe illeszkedő tusolókhoz 2 % lejtéssel és eleve ráragasztott Schlüter -KERDI szigeteléssel a csempével való közvetlen burkolásához és a lejtéskialakító lemez összehajtható részeinek összekötésére. Ez a középső részen már rögzített Schlüter -KERDI-LINE vonalmenti folyókához illeszkedve méretpontosan kerül lefektetésre az építkezésen található adott felületre. (Termék adatlap 8.8) 2% 2% Schlüter -KERDI-SHOWER-L =H lejtéskialakító lemez vonalmenti folyókához, középverzió* L x B = cm H = mm db. 100 x KSL x KSL * Jól alkalmazható a Schlüter -KERDI-LINE-H-hoz és -KERDI-LINE-V-hez nem alkalmas viszont a Schlüter -KERDI-LINE-F-hez. 22

23 Kompetenzbereich Vízszigetelés / vízelvezetés Schlüter -KERDI-SHOWER: Lejtéskialakító lemezek Schlüter -BEKOTEC-hez Schlüter -KERDI-SHOWER-BSLS lejtéskialakító lemez padlószintbe illeszkedő tusolókhoz 2 % lejtéssel. Ez a falnál már rögzített Schlüter -KERDI-LINE vonalmenti folyókához illeszkedve méretpontosan kerül lefektetésre az építkezésen található adott felületre. Erre kerülhet felhordásra a tusoló területén a fűtött vagy nem fűtött, lehetőleg a Schlüter -BEKOTEC esztrich. (Termék adatlap 8.8) Figyelem: A sarkok tömített csatlakoztatására szolgál a Schlüter -KERDI-KERS (lásd a 50 oldalt). 2% Schlüter -KERDI-SHOWER-BSLS lejtéskialakító lemez a BEKOTEC-esztrich alá, fali verzió* =H L x B = cm H = mm db. 100 x BSL 1000 S x BSL 1400 S 10 * Jól alkalmazható a Schlüter -KERDI-LINE-H-hoz és -KERDI-LINE-V-hez nem alkalmas viszont a Schlüter -KERDI-LINE-F-hez. A Schlüter -KERDI-SHOWER-BSL lejtéskialakító lemez padlószintbe illeszkedő tusolókhoz 2 % lejtéssel. Ez a középső részen már rögzített Schlüter -KERDI-LINE vonalmenti folyókához illeszkedve méretpontosan kerül lefektetésre az építkezésen található adott felületre. Erre kerülhet felhordásra a tusoló területén a fűtött vagy nem fűtött, lehetőleg a Schlüter -BEKOTEC esztrich. (Termék adatlap 8.8) 2% 2% =H Schlüter -KERDI-SHOWER-BSL lejtéskialakító lemez a BEKOTEC-esztrich alá, középverzió* L x B = cm H = mm db. 100 x BSL x BSL * Jól alkalmazható a Schlüter -KERDI-LINE-H-hoz és -KERDI-LINE-V-hez nem alkalmas viszont a Schlüter -KERDI-LINE-F-hez. 23

24 Vízszigetelés Profizmus a legapróbb részletekig: Schlüter -SHOWERPROFILE-ok A szép és jól működő akadálymentes tusolók a fürdőszoba-tervezés non plusz ultrája. A Schlüter -SHOWERPROFIL-ok felhasználásával azonban még a bonyolult részeket is elegánsan meg lehet oldani. Legyen szó az oldalak stílusos burkolatáról vagy a homlokfal tiszta takarásáról: a Schlüter-Systems a részletekbe menően is professzionális megoldásokat kínál Önöknek. Természetesen magas minőségű szálcsiszolt nemesacélból. 24

25 Vízszigetelés Lejtéskialakító ékprofil az oldalakhoz A Schlüter -SHOWERPROFILE-S lejtéskialakító ék szálcsiszolt nemesacélból készül a padlószintbe illeszkedő tusolók oldalainak borítására, 2 % lejtéssel. A hátoldalán fátyolréteg található a csemperagasztóba való rögzüléshez. A padlóoldali fogadásra szolgál a rendszer részét képező kemény PVC-ből készülő tartóprofi l, különböző magasság-méretekben, U-alakú fogadó-núttal. A kellő magasság kialakításához a túlnyúló lejtés-kialakító éket az alacsony és/vagy a magas oldalon igény szerint beszabjuk. A lejtés-kialakító ék balról vagy jobbról használható a padozat-csatlakozásnál, vagy a válaszfal csempeburkolata alatt. (Termék adatlap 14.1) = H2 2% = L H1 Schlüter -SHOWERPROFILE-SA V4A nemesacélból készült lejtéskialakító ék, H1 = 6 mm H = mm L = 1,20 m Figyelem Schlüter - SHOWERPROFILE-SA: Lejtéskialakító ék 120 cm: H2 = 30 mm Lejtéskialakító ék 160 cm: H2 = 38 mm Lejtéskialakító ék 200 cm: H2 = 46 mm i KV = db. 5 SPSA 50 EB/ L = 1,60 m 5 SPSA 50 EB/ L = 2,00 m 5 SPSA 50 EB/ Az SPSA 6 10 mm közötti csempe - vastagságokhoz alkalmazható. Schlüter -SHOWERPROFILE-SB V4A nemesacélból készült lejtéskialakító ék, H1 = 10 mm H = mm L = 1,20 m Figyelem Schlüter - SHOWERPROFILE-SB: Lejtéskialakító ék 120 cm: H2 = 34 mm Lejtéskialakító ék 160 cm: H2 = 42 mm Lejtéskialakító ék 200 cm: H2 = 50 mm i KV = db. 10 SPSB 100 EB/ ,5 SPSB 125 EB/ L = 1,60 m 10 SPSB 100 EB/ ,5 SPSB 125 EB/ L = 2,00 m 10 SPSB 100 EB/ ,5 SPSB 125 EB/ Az SPSB mm közötti csempe - vastagságokhoz alkalmazható. Az SPSB 125-ös a 12,5 20 mm közötti csempevastagságokhoz alkalmazható. H = 5 mm 10 i H = 12,5-22 mm Figyelem A nagyobb csempevastagságokhoz magasabb tartóprofi llal rendelkező lejtéskialakító ékek is kaphatók 15, 18 vagy akár 22 mm vastagságban is. Fali csatlakozó profil A Schlüter -SHOWERPROFILE-R kétrészes falcsatlakozó profi l a lejtés miatt csupaszon maradó fal-szakasz burkolására való a vonalmenti vízelvezetésnél. A profi l látható felülete szálcsiszolt acélból készült. A hátoldalán fátyolréteg található a csemperagasztóval történő rögzítéshez. Fésűs felépítése révén a Schlüter -SHOWERPROFILE-R mm közötti (két kivitelben) fokozatmentesen állítható magasságban. (Termék adatlap 14.1) = H Schlüter -SHOWERPROFILE-RA kétrészes falcsatlakozó profil, V4A szálcsiszolt nemesacél H = mm L = 1,00 m KV = db SPRA 23 EB/ SPRA 33 EB/ L = 1,40 m SPRA 23 EB/ SPRA 33 EB/ mm 22 / 32 mm = H H = változó 25

26 Pontszerű padlóösszefolyók A vonali vízelvezetés mellett a pontszerű vízelvezetésnek is megvan a maga létjogosultsága. Sok esetben ez a legjobb megoldás, ha arról van szó, hogy a tusolókat akadálymentesen, a hivatalos irányelveknek megfelelően szeretnék kivitelezni. A jól bevált Schlüter -KERDI-DRAIN lefolyó-programmal minden helyzethez megtalálhatják a megfelelő műszaki paraméterű lefolyót és a színvonalas megjelenést. A padlóösszefolyókhoz rendelhetők az illeszkedő Schlüter -KERDI-SHOWER lejtéskialakító és kiegyenlítő lemezek is az egyszerű beépítéshez. 26

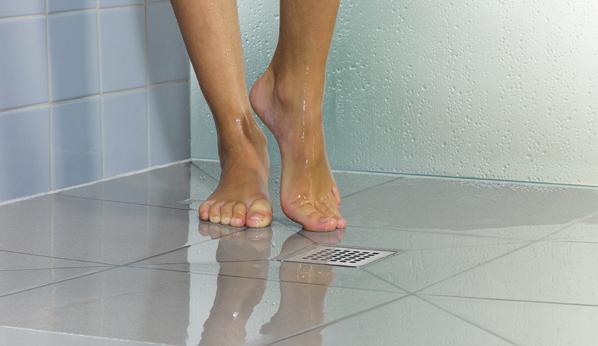

27 Vízszigetelés / vízelvezetés Schlüter -KERDI-DRAIN A Schlüter -KERDI-DRAIN egy, a Schlüter -KERDI burkolható vízszigetelő lemezzel való szigeteléshez, vagy egyéb többrétegű szigetelő rendszerhez megbízhatóan kapcsolható padlóösszefolyó rendszer. (Termék adatlap 8.2) A következő oldalak bemutatják a különböző változatait a lehetséges rács/keret, összeállításoknak, amelyek sokoldalúan kombinálhatók az adott szigetelési/vízelvezetési vagy rétegrendbeli igények szerint. Azt követően pedig a készreszerelt, vagy szett-ként csomagolt változatokat mutatjuk be. Schlüter -KERDI-DRAIN Schlüter -KERDI-DRAIN-MSBB (h) (g) (f) (e) (d) (c) (b) (a) : a Lefolyóház szigetelő csatlakozással b Nemesacél karimagyűrű c Schlüter -TROBA-PLUS 8 drén-mandzsetta d Befolyó-elem e Vékonyágyas feltét f Schlüter -KERDI mandzsetta : g Magasságállító gyűrű h Nemesacél rács al-konstrukcióval Schlüter -KERDI-DRAIN-BASE : a Padlóösszefolyó alsó elem bűzelzáróval. (A nyersépítési szakaszban építendő be.) b Vékonyágyazat-feltét c Schlüter -KERDI-szigetelő mandzsetta : d Burkolat magasságbeállító gyűrű e Nemesacél rács és keret : a Padlóösszefolyó alsó elem b Szűkítő DN 50-ről DN 40 -re c Vékonyágyazat-feltét d Schlüter -KERDI-szigetelő mandzsetta : e Nemesacél rács és keret, beépített bűzelzáróval 27

28 Vízszigetelés Schlüter -KERDI-DRAIN: Belső terek vízszintes lefolyó és bűzelzáró rács-/keret készlet padló-összefolyó készlet Design 1, nemesacél, csavarokkal Design 1, V4A nemesacél, csavarokkal Design 1, nemesacél Design 1, nemesacél antikolt bronz, csavarokkal Design 1, magas fényre polírozott nemesacél -es csavarokkal Serie Schlüter -KERDI-DRAIN-BASE DN 40/50 A lefolyó kapacitása: 0,4 l/s minimális konstrukciós magasság: 75 (70) mm KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 EPD1 SGV Serie Schlüter -KERDI-DRAIN DN 50 DN 50/70 A lefolyó kapacitása: 0,6 l/s minimális konstrukciós magasság: 97 mm A lefolyó kapacitása: 0,8 l/s minimális konstrukciós magasság: 115 mm KD BH 40 KD BH 40 KD BH 40 KD BH 40 KD BH 40 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 EPD1 S KD BH 50 GV KD BH 50 GV KD BH 50 GV KD BH 50 GV KD BH 50 GV 28

29 Vízszigetelés Schlüter -KERDI-DRAIN: Belső terek vízszintes lefolyó és bűzelzáró Design 2, nemesacél szálcsiszolt Design 3, nemesacél szálcsiszolt Design 4, burkolható fedlap Design 1, Design 1, nemesacél, csavarokkal nemesacél, csavarokkal 15 x 15 cm Ø 15 cm KD R10 ED2 GV KD R10 ED3 GV KD R10 ED4 GV KD BH 40 KD BH 40 KD BH 40 A rácsok bűzelzáróval és gumibordás szigetelőgyűrűvel vannak ellátva. KD R10 ED2 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BH 50 GV KD BH 50 GV KD BH 50 GV KD BH 50 GV KD BH 50 GV KD R15 ED1 SB KD BH 5070 GVB A különböző méretű rácsok magassága állítható a burkolathoz. (kivétel: KD R10 ED4). Ezek a rácsok bűzelzáró nélkül készülnek, a bűzelzárót a padlóösszefolyó készlet tartalmazza. Minden rácshoz tartozik szennyfogó szűrő kivételt képez a KD R10 ED4, KD R15 ED1 S, KD R15 ED1 SB és KD R15 ED1 SR. 29

30 Vízszigetelés Schlüter -KERDI-DRAIN: Belső terek függőleges lefolyó és bűzelzáró DN 50 DN 50 DN 50 A lefolyó kapacitása: 0,6 l/s A lefolyó kapacitása: 0,6 l/s A lefolyó kapacitása: 1,8 l/s Design 1, nemesacél, csavarokkal Design 1, V4A nemesacél, csavarokkal Design 1, nemesacél Design 1, nemesacél antikolt bronz, csavarokkal Design 1, magas fényre polírozott nemesacél -es csavarokkal KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 EPD1 S KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 EPD1 S KD BV 50 GVB KD BV 50 GVB KD BV 50 GVB KD BV 50 GVB KD BV 50 GVB DN 50 DN 70 DN 100 A lefolyó kapacitása: 0,6 l/s A lefolyó kapacitása: 0,6 l/s A lefolyó kapacitása: 0,6 l/s KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 EPD1 SGV KD BV 50 KD BV 50 KD BV 50 KD BV 50 KD BV 50 KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 EPD1 SGV KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 EPD1 SGV KD BV 100 KD BV 100 KD BV 100 KD BV 100 KD BV

31 Vízszigetelés Schlüter -KERDI-DRAIN: Belső terek függőleges lefolyó és bűzelzáró Design 2, nemesacél szálcsiszolt Design 3, nemesacél szálcsiszolt Design 4, burkolható fedlap Design 1, Design 1, nemesacél, csavarokkal nemesacél, csavarokkal 15 x 15 cm Ø 15 cm KD R10 ED2 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV KD R10 ED2 KD R10 ED3 KD R10 ED4 KD BV 50 GVB KD BV 50 GVB KD BV 50 GVB KD R15 ED1 SB KD BAV 50 GVB A különböző méretű rácsok magassága állítható a burkolathoz. (kivétel: KD R10 ED4). Ezek a rácsok bűzelzáró nélkül készülnek, a bűzelzárót a padlóösszefolyó készlet tartalmazza. Minden rácshoz tartozik szennyfogó szűrő kivételt képez a KD R10 ED4, KD R15 ED1 S, KD R15 ED1 SB és KD R15 ED1 SR. KD R10 ED2 GV KD R10 ED3 GV KD R10 ED4 GV KD BV 50 KD BV 50 KD BV 50 KD R10 ED2 GV KD R10 ED3 GV KD R10 ED4 GV KD BV 70 KD BV 70 KD BV 70 KD R10 ED2 GV KD R10 ED3 GV KD R10 ED4 GV KD BV 100 KD BV 100 KD BV 100 A rácsok bűzelzáróval és gumibordás szigetelőgyűrűvel vannak ellátva. 31

32 Vízszigetelés Schlüter -KERDI-DRAIN: Külső terek vízszintes lefolyó bűzelzáró nélkül Design 1, nemesacél, csavarokkal Design 1, V4A nemesacél, csavarokkal Design 1, nemesacél Design 1, nemesacél antikolt bronz, csavarokkal Design 2, nemesacél szálcsiszolt DN 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BH 50 B KD BH 50 B KD BH 50 B KD BH 50 B KD BH 50 B DN 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 bitumenes és műanyaglemezhez történő tömített csatlakoztatással KD BH 50 MSBB KD BH 50 MSBB KD BH 50 MSBB KD BH 50 MSBB KD BH 50 MSBB Komplett készlet DN 50 bitumenes és műanyaglemezhez történő tömített csatlakoztatással, nem ragasztott burkolat készítéséhez KD R15 ED1 S formatervezett ráccsal 32

33 Vízszigetelés Schlüter -KERDI-DRAIN: Külső terek vízszintes lefolyó bűzelzáró nélkül Design 3, nemesacél szálcsiszolt Design 4, burkolható fedlap Design 1, Design 1, nemesacél, csavarokkal nemesacél, csavarokkal 15 x 15 cm Ø 15 cm KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BH 50 B KD BH 50 B KD BH 50 B KD BH 50 B KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BH 50 MSBB KD BH 50 MSBB KD BH 50 MSBB KD BH 50 MSBB A különböző méretű rácsok magassága állítható a burkolathoz. (kivétel: KD R10 ED4). Ezek a rácsok bűzelzáró nélkül készülnek. Minden rácshoz tartozik szennyfogó szűrő kivételt képez a KD R10 ED4, KD R15 ED1 S, KD R15 ED1 SB és KD R15 ED1 SR. Komplett készlet KD BH 50 ASLVB 33

34 Vízszigetelés Schlüter -KERDI-DRAIN: Külső terek függőleges lefolyó bűzelzáró nélkül DN 50 DN 100 DN 70 DN 50 Design 1, nemesacél, csavarokkal Design 1, V4A nemesacél, csavarokkal Design 1, nemesacél Design 1, nemesacél antikolt bronz, csavarokkal Design 2, nemesacél szálcsiszolt KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 50 KD BV 50 KD BV 50 KD BV 50 KD BV 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 100 KD BV 100 KD BV 100 KD BV 100 KD BV 100 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 50 B KD BV 50 B KD BV 50 B KD BV 50 B KD BV 50 B DN 50 bitumenes és műanyaglemezhez történő tömített csatlakoztatással KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 50 MSBB KD BV 50 MSBB KD BV 50 MSBB KD BV 50 MSBB KD BV 50 MSBB Komplett készlet DN 50 bitumenes és műanyaglemezhez történő tömített csatlakoztatással, nem ragasztott burkolat készítéséhez KD R15 ED1 S formatervezett ráccsal 34

35 Vízszigetelés Schlüter -KERDI-DRAIN: Külső terek függőleges lefolyó bűzelzáró nélkül Design 3, nemesacél szálcsiszolt Design 4, burkolható fedlap Design 1, Design 1, nemesacél, csavarokkal nemesacél, csavarokkal 15 x 15 cm Ø 15 cm KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 50 KD BV 50 KD BV 50 KD BV 50 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 100 KD BV 100 KD BV 100 KD BV 100 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 50 B KD BV 50 B KD BV 50 B KD BV 50 B KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 50 MSBB KD BV 50 MSBB KD BV 50 MSBB KD BV 50 MSBB A különböző méretű rácsok magassága állítható a burkolathoz. (kivétel: KD R10 ED4). Ezek a rácsok bűzelzáró nélkül készülnek. Minden rácshoz tartozik szennyfogó szűrő kivételt képez a KD R10 ED4, KD R15 ED1 S, KD R15 ED1 SB és KD R15 ED1 SR. Komplett készlet KD BV 50 ASLVB 35

36 Vízszigetelés Schlüter -KERDI-DRAIN-KD 10 KD 10 M KD 10 MO Schlüter -KERDI-DRAIN-DR KERDI-mandzsetta (d = 17,5) L x B = cm db. 45 x 45 KD 10 M x 90 KD 10 M x 100 KD 10 M x 120 KD 10 M x 150 KD 10 M Schlüter -KERDI-DRAIN-DR KERDI-mandzsetta, decentrális vízelvezetés L x B = cm db. 180 x 90 KD 10 MO Schlüter -KERDI-DRAIN-KD 10 SF A Schlüter -KERDI-DRAIN-KD 10 SF egy piszokfogó szűrő, ami a padlólefolyók rendszeres tisztítását könnyíti meg. (Termék adatlap 8.2) Schlüter -KERDI-DRAIN-KD 10 SF piszokfogó szűrő db. KD 10 SF 10 Schlüter -KERDI-DRAIN-R / -RL A Schlüter -KERDI-DRAIN-R / -RL olyan rácsok kerettel, amelyek felújításoknál építhetők be a meglévő padlóösszefolyók fölé a padlóburkolatba. (Termék adatlap 8.2) Schlüter -KERDI-DRAIN-R rács és keret felújításhoz 15 x 15 cm db. KD 15 R 10 Schlüter -KERDI-DRAIN-RL rács és keret felújításhoz lyukkal 15 x 15 cm db. KD 15 RL 10 Lefolyórács a meglévő padló összefolyóhoz felújításkor való beépítéshez. Lefolyórács meglévő padlóöszszefolyóhoz felújításkor való beépítéshez, amely egy függőleges lefolyócsőhöz csatlakozik. 36

37 Vízszigetelés Schlüter -KERDI-DRAIN Rendelhető rácsok keret nélkül. Pótlásokra vagy cserékhez. (Termék adatlap 8.2) Schlüter -KERDI-DRAIN rácsok rácsok és burkolható fedlap L x B = cm db. 10 x 10 KD GR 10 E D1 S x 10 KD GR 10 V4A D1 S x 10 KD GR 10 E D x 10 KD GR 10 E D x 10 KD GR 10 E D x 10 KD GR 10 E D x 15 KD GR 15 E D1 S x 15 KD GR 15 E D1 SR 10 Figyelem: H x Sz = cm megfelel a keret méretének KD GR 15 E D1 S KD GR 15 E D1 SR KD GR 10 E D1 S KD GR 10 V4A D1 S KD GR 10 E D1 KD GR 10 E D2 KD GR 10 E D3 KD GR 10 E D4 Schlüter -KERDI-DRAIN-BASE A Schlüter -KERDI-DRAIN-BASE olyan lefolyóház, amelyet kombinálni lehet a KD BV 100 feltéttel és a gumibordás szigetelőgyűrűvel és bűzelzáróval ellátott rács-/keret készlettel. (Termék adatlap 8.2) Schlüter -KERDI-DRAIN-BASE padlóösszefolyó alsó elem DN DN 40 (40 mm) db. KD 10 BH 40/50 10 Schlüter -KERDI-DRAIN-BS A Schlüter -KERDI-DRAIN-BS egy engedéllyel rendelkező tűzterjedést gátló al-konstrukció, ami a KD BAV 50 GVB padlóösszefolyóval megakadályozza az egyes szintek között a tűz továbbterjedését. (Termék adatlap 8.2) Schlüter -KERDI-DRAIN-BS tűzterjedést gátló betét db. KD BS 10 Schlüter -KERDI-DRAIN-ZBS A Schlüter -KERDI-DRAIN-ZBS áttörés-szigetelés tűzvédelmi funkcióval. A habarccsal való kitöltés alternatívájaként a KD BAV 50 GVB padlólefolyó-szettel együtt arra szolgál, hogy meggátolja a pontszerű áttörés mentén a tűz tovaterjedését és megakadályozza a hanghidak keletkezését. (Termék adatlap 8.2) Schlüter -KERDI-DRAIN-ZBS áttörés-szigetelés tűzvédelmi funkcióval db. KD ZBS 10 37

38 Schlüter -KERDI-SHOWER-T A Schlüter -KERDI-SHOWER-T épített zuhany padlóelem > 2 % lejtéssel padlóba süllyesztett tusolók csempével való burkolásához. Elő van készítve a hozzávaló Schlüter -KERDI-DRAIN padló-összefolyó fogadására. A helykímélő szállíthatóság és egyszerű kezelhetőség érdekében két részből kell összeilleszteni. A szett kiszerelésbe beletartozik a Schlüter -KERDI szigetelő mandzsetta, amely a teljes felületet lefedi. (Termék adatlap 8.6) Schlüter -KERDI-SHOWER-T 300 kétrészes lejtéskialakító elem L x B = cm H = mm PL = szett 900 mm 90 x KST x KST x KST x KST KSTO mm 2-részes lejtéskialakító lemez a decentrális vízelvezetéshez L x B = cm H = mm PL = szett 180 x KSTO

39 Kompetenzbereich Vízszigetelés / vízelvezetés Schlüter -KERDI-SHOWER-TB Schlüter -KERDI-SHOWER-TB lejtéskialakító lemez padlószintbe illeszkedő tusolókhoz 2% lejtéssel és eleve ráragasztott Schlüter -KERDI szigeteléssel csempével való közvetlen burkoláshoz és a lejtéskialakító lemez összehajtható részeinek összekötésére. Elő van készítve a hozzávaló Schlüter -KERDI-DRAIN padló-összefolyó fogadására. (Termék adatlap 8.6) Figyelem: Az alacsony konstrukciós magasság révén (csupán 22 mm) a Schlüter -KERDI- SHOWER-TB optimálisan alkalmazható fából készült konstrukciók esetén. Schlüter -KERDI-SHOWER-TB lejtéskialakító lemez a Schlüter -KERDI-DRAIN-hez L x B = cm H = mm PL = db. 100 x KSTB Schlüter -KERDI-SHOWER-TC Schlüter -KERDI-SHOWER-TC épített zuhany padlóelem 2 %-nál nagyobb lejtéssel a padlóba illeszkedő tusolók közvetlen csempével való burkolására. Elő van készítve a hozzávaló Schlüter -KERDI-DRAIN-BASE padló-összefolyó fogadására, továbbá kiegyenlítő lappal rendelkezik, ami fogadja a lefolyó elemet és a vízelvezető csövet. A helykímélő szállíthatóság és egyszerű kezelhetőség érdekében két részből kell összeilleszteni. A szett kiszerelésbe beletartozik a Schlüter -KERDI szigetelő mandzsetta, amely a teljes felületet lefedi. (Termék adatlap 8.6) Schlüter -KERDI-SHOWER-TC kétrészes lejtéskialakító elem + kétrészes kiegyenlítő lap L x B = cm H = mm H1 = mm PL = szett 90 x KSTC x KSTC x KSTC x KSTC részes lejtéskialakító lemez + 2-részes kiegyenlítő lemez decentrális vízelvezetéshez L x B = cm H = mm H1 = mm PL = szett 300 KSTO mm 900 mm 180 x KSTC 60 O

40 Vízszigetelés / vízelvezetés Vízszintes vízelvezetés a lehető legkisebb konstrukciós magassággal Schlüter -KERDI-SHOWER-TC, kombinálva a -KERDI-DRAIN-BASE-el. Amennyiben különösen alacsony beépítésre van szükség, a Schlüter -KERDI-DRAIN- BASE a megfelelő választás. A kifejezetten erre kialakított kiegyenlítő lemez révén a lefolyóház, a csővezeték és a lejtéskialakító lemez fogadására összességében mm közötti konstrukciós vastagságok érhetők el ( a lefolyónál mérve pedig mm). A vízelvezetési teljesítmény = 0,4 l/s H H 1 H A B C D Schlüter -KERDI-SHOWER-TC E kétrészes lejtéskialakító elem + kétrészes kiegyenlítő lap F L x B = cm H = mm / szett PL = szett H 1 90 x KSTC x KSTC x KSTC x KSTC részes lejtéskialakító lemez + 2-részes kiegyenlítő lemez decentrális vízelvezetéshez L x B = cm H = mm / szett PL = szett 180 x KSTC 60 O Rács- és /keret-szettek A Acél keretű acél rács beépített bűzzárral Schlüter -KERDI-SHOWER-TC padlóelem B Schlüter -KERDI szigetelő mandzsetta D Schlüter -KERDI-SHOWER lejtéskialakító lemez F Schlüter -KERDI-SHOWER kiegyenlítő lemez Schlüter -KERDI-DRAIN-BASE padlóösszefolyó-szett C Vékonyágyas feltét E Lefolyóház bővítővel DN 40-ről DN 50-re Vízszintes vízelvezetés normál konstrukciós magassággal Schlüter -KERDI-SHOWER-T, KERDI-DRAIN BH 50 GV-vel kombinálva A Schlüter -KERDI-SHOWER-T lejtéskialakító lemezt kombináljuk a KD BH 50 GV padló-összefolyó készlettel. A lefolyóház az esztrich-rétegben van, vagy be van építve a szigetelésbe. Ebből a konstellációból mm közötti konstrukciós magasság adódik. H 85 mm A B C Schlüter -KERDI-SHOWER-T A vízelvezetési teljesítmény = 0,6 l/s H D kétrészes lejtéskialakító elem 80 mm E L x B = cm H = mm PL = szett 90 x KST x KST x KST x KST részes lejtéskialakító lemez a decentrális vízelvezetéshez L x B = cm H = mm PL = szett Rács- és /keret-szettek A Acél keretű acél rács Schlüter -KERDI-SHOWER-T padlóelem B Schlüter -KERDI szigetelő mandzsetta D Schlüter -KERDI-SHOWER lejtéskialakító lemez KD BH 50 GV padlóösszefolyó szett C Vékonyágyas feltét E Lefolyó ház bűzzárral 180 x KSTO

41 Vízszigetelés / vízelvezetés Horizontális vízelvezetés fokozott vízelvezetési képességgel Schlüter -KERDI-SHOWER-T, KERDI-DRAIN BH 5070 GVB-vel kombinálva A vízelvezető képességgel szembeni magasabb elvárások esetén, ha a konstrukciós magasság kellő mértékben rendelkezésre áll, a Schlüter -KERDI-SHOWER-T-t KD BH 5070 GVB-vel kombináljuk. A lefolyóház az esztrich-rétegben van, vagy be van építve a szigetelésbe. Ebből a konstellációból mm közötti minimális konstrukciós magasság adódik. A vízelvezetési teljesítmény = 0,8 l/s H 95 mm A B C D H Schlüter -KERDI-SHOWER-T 87 mm E kétrészes lejtéskialakító elem L x B = cm H = mm PL = szett 90 x KST x KST x KST x KST részes lejtéskialakító lemez a decentrális vízelvezetéshez KD rács- és /keret-szettek A formatervezett rács tartó konstrukcióval Schlüter -KERDI-SHOWER-T padlóelem B Schlüter -KERDI szigetelő mandzsetta D Schlüter -KERDI-SHOWER lejtéskialakító lemez padló-összefolyó készlet KD BH 5070 GVB C Vékonyágyas feltét E Lefolyó ház L x B = cm H = mm PL = szett 180 x KSTO Függőleges vízelvezetés Schlüter -KERDI-SHOWER-T, kombinálva a -KERDI-DRAIN BV 50 GV-vel Ennél a kombinációnál a legkisebb konstrukciós magasság a lejtéskialakító lemez magasságának felel meg (= H). Ha aládolgozunk habarccsal vagy szigetelő anyaggal, akkor a konstrukciós vastagság bármikor hozzáigazítható a szomszédos építőelemek magasságához. Kétrészes, függőleges vízelvezetés megnövelt lefolyó-teljesítménnyel és opcionális tűzvédelemmel (lásd az aktuális PS képes árlistát). A vízelvezetési teljesítmény = 0,6 l/s H A B C D Schlüter -KERDI-SHOWER-T H kétrészes lejtéskialakító elem L x B = cm H = mm PL = szett 90 x KST x KST x KST x KST részes lejtéskialakító lemez a decentrális vízelvezetéshez KD rács- és /keret-szettek A Acél keretű acél rács Schlüter -KERDI-SHOWER-T padlóelem B Schlüter -KERDI szigetelő mandzsetta D Schlüter -KERDI-SHOWER lejtéskialakító lemez KD BH 5070 GV padlóösszefolyó szett C Vékonyágyas összefolyó feltét bűzzárral L x B = cm H = mm PL = szett 180 x KSTO

42 Kompetenzbereiche eic Vízszigetelés Schlüter -KERDI-SHOWER-SK /-SKB A Schlüter -KERDI-SHOWER-SK vízszigetelő szett padlósíkban kialakított tusolókhoz. Tartalmazza a Schlüter -KERDI-200 burkolható lemezszigetelést a tusolóterület falfelületeinek szigeteléshez, valamint az ehhez tartozó idomokat a belső sarkokhoz és a csőáttörésekhez. A szett részét képezi továbbá egy Schlüter -KERDI-KEBA toldó-szigetelő szalag a lemezcsatlakozások és a padló-fal csatlakozások szigeteléséhez, továbbá egy Schlüter -KERDI-COLL-L szigetelő-tömítő ragasztót a szalagok és idomok összeragasztásához. A Schlüter -KERDI- SHOWER-SKB szigetelő-készlet pedig tartalmaz ezen felül egy Schlüter -KERDI- DRAIN-BASE padló-összefolyót is. A Schlüter -KERDI-SHOWER-SK használható hagyományos módon kialakított padlószintbe süllyesztett tusolókhoz vagy a Schlüter -KERDI-SHOWER-T, -TC, -L és -LC lejtés és aljzatképző lemezekkel kombinálva. (Termék adatlap 8.6) *** Figyelem: A Schlüter -KERDI-SHOWER-SKB szigetelő készlet tartalmazza a KD BH 40 padlóösszefolyó készletet és a KD R10 ED1 SGV keret-/rács készletet. Schlüter -KERDI m x 5 m* / 1 m x 10 m** Schlüter -KERDI-COLL-L 1,85 kg* / 4,25 kg** Schlüter -KERDI-KEBA 12,5 cm x 10 m Schlüter -KERDI-SHOWER-SK épített zuhany szigetelő szett KERDI-DRAIN-BASE 1 szett (1. formatervezett ráccsal) *** Schlüter -KERDI-KERECK/FI 2 darab Schlüter -KERDI-KM 2 darab Ø 150 mm L x B = cm PL = szett 90 x 90 / 100 x 100 KSS 5* x 120 / 150 x 150 KSS 10** 9 Schlüter -KERDI-SHOWER-SKB komplett épített zuhany szigetelő szett padlóösszefolyóval L x B = cm PL = szett 90 x 90 / 100 x 100 KSS 5 KD10 EH 40* x 120 / 150 x 150 KSS 10 KD10 EH 40** 9 42

43 Vízszigetelés A Schlüter -KERDI-SHOWER rendszer Könnyű és biztonságos kivitelezés A lefolyó hozzáférhető a vízelvezető cső szerelésekor, ami lehetővé teszi az egyszerű és biztonságos installációt és tömítettség-vizsgálatot. A megfelelő lejtést már a Schlüter -KERDI-SHOWER lemez beépítésével biztosítjuk. A jól bevált Schlüter -KERDI-DRAIN vékonyágyas feltéttel szigetelt folytonosítást ad a burkolható vízszigetelésekhez. Vízszintes vízelvezetés esetén a rácsot 3-30 mm közötti magasságokhoz rugalmasan állíthatjuk (integrált bűzzárral): 3-15 mm) és ezzel megfelel az üvegmozaik, a természetes kő, kerámia vagy egyéb burkolat vastagságának. Függőleges vízelvezetés esetén 3-30 mm közötti burkolat vastagságok lehetségesek. A 4. fajta formatervezett burkolható fedőlappal (Design 4) kombinálva bármilyen burkolati vastagság lehetséges. A Schlüter -KERDI-SHOWER lemez szögletes és kör alaprajzú tusolókhoz is használható. Nagyon vékony szerkezetvastagság A kiegyenlítő lemez vastagsága 60 mm, A lejtés-kialakító lemez magassága (mérettől függően) mm A teljes konstrukciós magasság burkolat nélkül 100 mm. Csekély konstrukciós magasság és könnyű tisztíthatóság azáltal, hogy a bűzelzáró közvetlenül a rácskeretbe van integrálva. Függőleges vízlevezető csőhöz közvetlen a teherhordó szerkezetben történő csatlakoztatásnál a kiegyenlítő lemezt el is hagyhatjuk. Itt még alacsonyabb rétegvastagság érhető el (22 40 mm plusz a burkolat vastagsága). Az alapméretek: 90 x 90 cm 100 x 100 cm 120 x 120 cm 150 x 150 cm 90 x 180 cm Előre kialakított szettek A Schlüter -KERDI-SHOWER különösen könnyen kezelhető. A kettéosztott lapokat a helyszínen egy pillanat alatt össze lehet illeszteni, illetve össze lehet pattintani (TB). A Schlüter -KERDI-DRAIN padlóösszefolyók és csatlakozó szettek kisszámú elemből állnak, és ennek megfelelően gyorsan beépíthetők. A rácsok illesztése A rácsokat magasságukban állíthatjuk a csempeburkolat vastagságának megfelelően. A rácsoknak a vízszintes illesztése is lehetséges minden ráültetett elemnél, ahol nincs integrált bűzelzáró. Vízelvezetési kapacitás A szükséges vízelvezetési teljesítményhez igazodva 0,4l /s és 1,8 l/s között különböző lefolyó-variációk állnak rendelkezésre a Schlüter -KERDI-SHOWER lemezekkel kombinálva. Tisztítás / takarítás Az. 1., 2. és 3. számú formatervezett rács- / keret-készletek (bűzelzáró nélkül) beépített szennyfogó szűrővel rendelkeznek. A Schlüter -KERDI-DRAIN-BASE, illetve a rácskeretbe integrált bűzelzáróval rendelkező rács- / keret-készletnél a bűzelzáró a tisztításhoz könnyedén eltávolítható. Központi lefolyó Az akadálymentes, a fogyatékkal élő emberek számára megfelelő, kivitelezéshez a hivatalos szervek központi lefolyót ajánlanak, mert ez biztosítja a tusoló kerekesszékkel történő optimális használatát. Csempeméretek A Schlüter -KERDI-SHOWER révén a felhasználható csempeméretek választéka az egészen nagy méretektől az üvegmozaikig terjedhet, korlátozás nélkül. Ez érvényes a várható pontszerű terhelésekre is - például kerekes székes közlekedés esetén (lásd a 8.6 termék-adatlapot). 43

44 Vízszigetelés Elöntés elleni védelem és még több... A padlósíkba illeszkedő tusolók rengeteg előnyt nyújtanak. Akadálymentesek, mozgásában korlátozottak is könnyedén használhatják, és könnyen tisztíthatók. Mivel számos rendszerelemmel rendelkezik ezért garantált a szakszerű beépítés. A Schlüter -SHOWERPROFILE-WS profi l rugalmas műanyag pengéje eredeti megoldást ad. Ez a profi l biztosítja azt, hogy a használati víz ott maradjon ahova tartozik, azaz a tusoló területén! Azok számára akik pedig ragaszkodnak a diszkrétebb klasszikus megoldásokhoz, ajánljuk a Schlüter -RENO és Schlüter -DILEX-KS profi ltípusokat. Schlüter -SHOWERPROFILE-WS A Schlüter -SHOWERPROFILE-WS egy kétrészes profi l eloxált alumíniumból a padlószintbe illeszkedő tusolók által történő elöntés elleni védelemhez. A tartóprofi lt a csempézés során rögzítjük a ragasztóágyba. Az elöntés elleni védelem választható domború vagy rugalmas műanyag pengebetéttel készült kivitelben. Mindkét változat lehetővé teszi a kerekes-székes közlekedést. (Termék adatlap 14.2) mm 19 mm 19 mm Schlüter -SHOWERPROFILE-WS Schlüter -SHOWERPROFILE-WSC Schlüter -SHOWERPROFILE-WSL tartó profil natúr matt alumínium, eloxált L = 1,00 m db. SPWS 19 AE / L = 2,50 m SPWS 19 AE 40 L = 3,00 m SPWS 19 AE / domború betét L = 1,00 m db. SPWSC 16 GS / L = 2,50 m SPWSC 16 GS 40 L = 3,00 m SPWSC 16 GS / rugalmas penge betét L = 1,00 m db. SPWSL 30 T / L = 2,50 m SPWSL 30 T 40 L = 3,00 m SPWSL 30 T /

45 Vízszigetelés Schlüter -SHOWERPROFILE-WSK A Schlüter -SHOWERPROFILE-WSK egy kétrészes profi l eloxált alumíniumból a padlószintbe illeszkedő tusolók által történő elöntés elleni védelemhez. A tartóprofi lt utólag ragasztjuk fel a kész burkolatra. Az elöntés elleni védelem választható domború vagy rugalmas műanyagpengével készült kivitelben. Mindkét változat lehetővé teszi a kerekes-székes közlekedést. (Termék adatlap 14.2) 8 2, mm 52 mm 52 mm Schlüter -SHOWERPROFILE-WSK tartó profil natúr matt alumínium, eloxált L = 1,00 m db. SPWSK 52 AE / L = 2,50 m SPWSK 52 AE 40 L = 3,00 m SPWSK 52 AE / Schlüter -SHOWERPROFILE-WSC domború betét L = 1,00 m db. SPWSC 16 GS / L = 2,50 m SPWSC 16 GS 40 L = 3,00 m SPWSC 16 GS / Schlüter -SHOWERPROFILE-WSL rugalmas penge betét L = 1,00 m db. SPWSL 30 T / L = 2,50 m SPWSL 30 T 40 L = 3,00 m SPWSL 30 T / Schlüter -SHOWERPROFILE-WSK/EK zárókupak db. 37 mm 8 52 mm SHOWERPROFILE-WSK + -WSL EK / SPWSK 52 AE ,5 52 mm SHOWERPROFILE-WSK + -WSC SHOWERPROFILE-WSK/EK 45

46 Vízelvezetés Beépítési variáció A : padlósíkba illeszkedő átmenet dilatációs profillal A Schlüter -DILEX-KS egy szegélyvédővel ellátott, alumínium vagy nemesacél oldalsó rögzítőszárból és cserélhető műanyag tágulási zónából álló dilatációs profi l. (Termék adatlap 4.8) 2% Schlüter -DILEX-EKSN nemesacél V2A H = mm L = 2,50 m KV = db. 8 EKSN 80...* EKSN * EKSN * 40 12,5 EKSN * EKSN * EKSN * 40 18,5 EKSN * EKSN * EKSN * EKSN * 40 * színnel kiegészíteni (pl. EKSN 100 HB). Színek: G GS HB PG Beépítési variáció B : átfolyásvédelem Schlüter -RENO-U acél burkolatváltóval A Schlüter -RENO-U lépcsőzetmentes átmenetet biztosít eltérő magasságú padlóburkolatok között. Schlüter -RENO-EU, -EBU és -MU -nak nincs fugatávtartó orra. (Termék adatlap 1.2) 2% Schlüter -RENO-EBU szálcsiszolt nemesacél V2A H = mm B = mm L = 2,50 m KV = db EBU ,5 EBU EBU ,5 23 EBU EBU ,5 33,5 EBU ,5 EBU L = 1,00 m 8 13 EBU 80/ ,5 EBU 100/ EBU 110/ ,5 23 EBU 125/

47 Vízelvezetés Entwässerung Tartóprofil üveg panelekhez Ez a profi l többet nyújt mint elsőre gondolnánk. A DECO-SG nem csupán egy stilusos árnyékfuga profi l. Előnyös tulajdonsága, hogy 12 mm széles U alakú vájat képes a különböző vastagságú biztonsági-üveg panelek befogadására. Gyorsan és biztonságosan rögzül a burkolati rétegrendben. Biztonságosabb üvegpanel rögzítés A Schlüter -DECO-SG dekoratív profi l a csempeburkolatok fugáinak kialakításához. 12 mm széles árnyékfugát képez. A fuga ideálisan alkalmas az üvegpanelek fogadására és rögzítésére a padló és falicsempe sikjába süllyesztve (pl épített zuhany leválasztásánál). (Termék adatlap 2.16) Schlüter -DECO-SG-AE Zuhanyleválasztás, Schlüter -DECO-SG és Schlüter -SHOWERPROFILE kombinációjával. alumínium, matt, eloxált H = mm L = 2,50 m KV = db. 8 SG 80 AE SG 100 AE SG 110 AE ,5 SG 125 AE

48 Vízelvezetés Még több rendszertermék A megbízható vízszigetelés nedves terekben a specialitásunk.... Mert rendszerben gondolkodunk! A részletekre is kiterjedő megoldásaink egy hosszú távon jól működő egésszé állnak össze. A burkolható vízszigetelő lemezek, a szigetelő ragasztó és folytonosító szalagok, gyári szigetelő sarkok és egyéb idomok tökéletesen egymáshoz hangoltak. Ez így együtt maximálisan elősegíti a szakszerű beépítést. Schlüter -KERDI: Burkolható szigetelőlemez rendszerben A Schlüter -KERDI egy közvetlenül burkolható polietilén vízszigetelő lemez, amelynek a burkolólap rögzítése érdekében mindkét oldala fátyolszövettel van ellátva. Különösen jó gipszkarton vagy vegyes falszerkezeteknél, zuhany és medence burkolások esetén is. Lemezjellegéből adódóan, folyamatos rétegvastagsága, biztosabb vízszigetelést és nagy repedésáthidalást ad. A Schlüter -KERDI-DS a magas páradiffúziós ellenállása miatt párazáró rétegként is alkalmas, csempeburkolattal kombinálva. (Termék adatlap 8.1) Schlüter -KERDI-200 polietilén tekercsben L = m Szélesség = 1 m PL = tekercs 30 KERDI KERDI 200 / 5M 100 Schlüter -KERDI-DS polietilén párazáró, tekercsben L = m Szélesség = 1 m PL = tekercs 30 KERDI-DS 33 48

49 Kompetenzbereich Vízelvezetés Schlüter -KERDI-KEBA A Schlüter -KERDI-KEBA mindkét oldalán fátyolszövettel burkolt polietilén toldó-hajlaterősítő, szigetelő szalag a toldások és a fal-padló csatlakozások szigeteléséhez. (Termék adatlap 8.1) Schlüter -KERDI-KEBA polietilén tekercsben B = mm tekercs = 30 m PL = tekercs 85 KEBA 100 / KEBA 100 / KEBA 100 / KEBA 100 / KEBA 100 / Schlüter -KERDI-KEBA/5M polietilén tekercsben B = mm tekercs = 5 m tekercs 85 KEBA 100 / 85 / 5M KEBA 100 / 125 / 5M KEBA 100 / 150 / 5M KEBA 100 / 185 / 5M KEBA 100 / 250 / 5M 10 Schlüter -KERDI-KERECK-F A Schlüter -KERDI-KERECK-F készre hegesztett idomok pozitív és negatív sarkok kiképzéséhez, és a KERDI-KM a csőáttörésekhez gyártott karima. (Termék adatlap 8.1) Schlüter -KERDI-KERECK/FA Schlüter -KERDI-KERECK/FI Schlüter -KERDI-KERECK/FI 135 előre-gyártott pozitív sarok H = mm szett = 2 db. szett 0,1 KERECK / FA2 10 szett = 10 db. 0,1 KERECK / FA10 10 előre-gyártott negatív sarok H = mm szett = 2 db. szett 0,1 KERECK / FI2 10 szett = 10 db. 0,1 KERECK / FI10 10 előre-gyártott negatív sarok 135 H = mm szett = 2 db. szett 0,1 KERECK 135 FI2 10 Schlüter -KERDI-KERECK Schlüter -KERDI-KERECK pozitív vagy negatív sarkokhoz előre szabott olyan elemek, amelyek nem derékszögű sarokhajlatok kialakítását is lehetővé teszik. (Termék adatlap 8.1) Schlüter -KERDI-KERECK/A Schlüter -KERDI-KERECK/I kialakítás (külső sarok) H = mm szett = 5 db. szett 0,1 KERECK 5 A 10 kialakítás (belső sarok) H = mm szett = 5 db. szett 0,1 KERECK 5 I 10 49

50 Entwässerung Vízszigetelés Schlüter -KERDI-FLEX A Schlüter -KERDI-FLEX egy teljes szélességében rugalmas toldó-haljaterősítő szalag a dilatációs fugán keresztül vezető szigeteléshez. (Termék adatlap 8.1) Schlüter -KERDI-FLEX polietilén tekercsben B = mm tekercs = 30 m tekercs 125 FLEX 125 / FLEX 250 / Schlüter -KERDI-FLEX/5M polietilén tekercsben B = mm tekercs = 5 m tekercs 125 FLEX 125 / 5M FLEX 250 / 5M 10 Schlüter -KERDI-KERS Schlüter -KERDI-KERS készre hegesztett szigetelőlemez idomok a padlószintbe sülylyesztett tusolók lejtésben kialakított sarokrészeinek biztonságos szigeteléséhez. (Termék adatlap 8.1) Schlüter -KERDI-KERS balos Schlüter -KERDI-KERS jobbos Schlüter -KERDI-KERS előre gyártott belső sarok, balos H = mm db. 20 KERS 20 L KERS 28 L 10 Schlüter -KERDI-KERS előre gyártott belső sarok, jobbos H = mm db. 20 KERS 20 R KERS 28 R 10 Figyelem: A Schlüter -KERDI-KERS 20 termékek cm oldalhosszúságú tusolókhoz készültek. A Schlüter -KERDI-KERS 28 termékek cm oldalhosszúságú tusolókhoz készültek. Schlüter -KERDI-KM Schlüter -KERDI-KM előregyártott mandzsetták csőáttörésekhez. (Termék adatlap 8.1) Schlüter -KERDI-KM csőkarima 22 mm Ø 25 mm-es csőhöz H = mm szett = 5 db. szett 0,1 KM 5117 /

51 Entwässerung Vízszigetelés Schlüter -KERDI-FIX A Schlüter -KERDI-FIX egy MS-polimer alapú elasztikus szigetelő ragasztó szereléshez. Alkalmas Schlüter -KERDI szigetelő lemezek átlapolásaihoz, gépészeti áttörésekhez és más fix fém vagy műanyag épületelemekhez való szigetelt csatlakozás kialakítására. (Termék adatlap 8.3) Schlüter -KERDI-FIX MS-polimer tubus = 290 ml db. KERDIFIX / BW 12 KERDIFIX / G 12 Schlüter -KERDI-FIX MS-polimer tubus = 100 ml db. KERDIFIX 100 G 16 Schlüter -KERDI-COLL-L A Schlüter -KERDI-COLL-L kétkomponensű vízszigetelő ragasztó, alapja egy oldószermentes akrilát-diszperzió és egy cementes reaktív por. Alkalmas a Schlüter -KERDIlemezek átfedéseinek ragasztására és leszigetelésére. Továbbá a Schlüter -KERDI- COLL-L segítségével szigetelt toldás- és csatlakozás-ragasztás készíthető Schlüter - KERDI-KEBA szigetelő szalaggal a Schlüter -KERDI, Schlüter -DITRA 25 és Schlüter -DITRA-HEAT lemezeken. (Termék adatlap 8.4) Schlüter -KERDI-COLL-L 2-komponensű vízszigetelő ragasztó Tömeg kg PL = db. KERDI: ~ 70 g/m 4,25 KERDI-COLL-L 75 1,85 KERDI-COLL-L KERDI: ~ 170 g/m KERDI-BOARD: ~ 170 g/m DITRA-HEAT: ~ 600 g/m DITRA 25: ~ 360 g/m 18,5 cm DITRA 25: ~ 350 g/m KERDI: ~ 280 g/m DITRA-HEAT: ~ 400 g/m DITRA 25: ~ 350 g/m Figyelem: A felhasználhatóság ideje 20/30 C esetén: 90/60 perc. A kikeményedési idő alacsonyabb környezeti hőmérséklet esetén jelentősen meghosszabbodik. 51

52 Informatív. Mindenkinek, aki többet akar tudni! Sikerült kedvet csinálnunk a Schlüter-Systems termékeihez? Akkor most biztosan többet szeretne megtudni róluk. A leggyorsabban ez az Interneten keresztül működik. A címen további információkat is találhatnak egy kattintással i Az Ön szakkereskedője: Schlüter-Systems KG Schmölestraße 7 D Iserlohn Tel.: Fax: info@schlueter.de Schlüter-Systems KG Pagony u. 7/A 1124 Budapest Tel.: Fax: info@schlueter.hu Cikkszám Kiadás 03/17
