1 Schlüter -Systems Innovációk az akadálymentes tusolási élvezethez

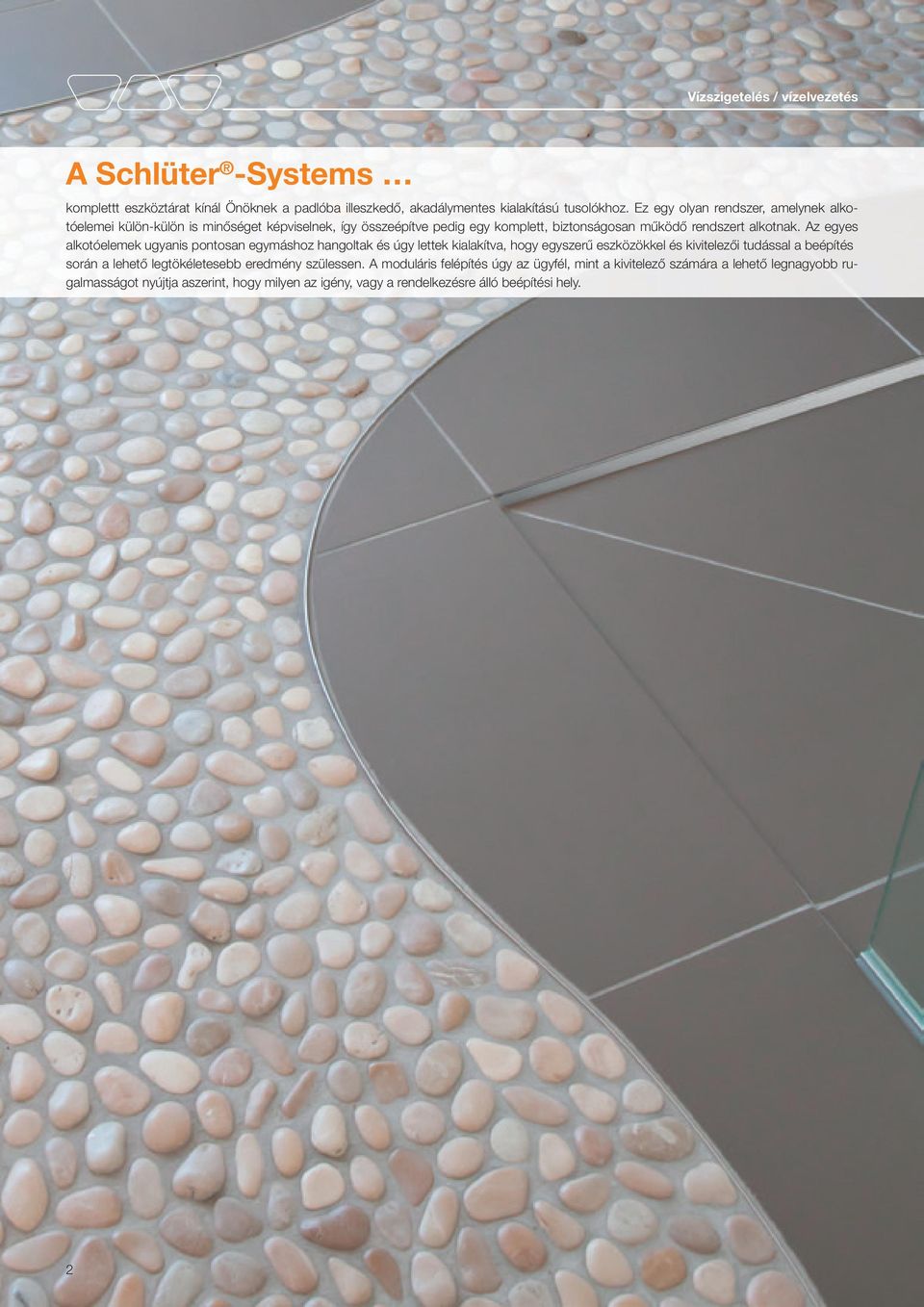

2 Vízszigetelés / vízelvezetés A Schlüter -Systems komplettt eszköztárat kínál Önöknek a padlóba illeszkedő, akadálymentes kialakítású tusolókhoz. Ez egy olyan rendszer, amelynek alkotóelemei külön-külön is minőséget képviselnek, így összeépítve pedig egy komplett, biztonságosan működő rendszert alkotnak. Az egyes alkotóelemek ugyanis pontosan egymáshoz hangoltak és úgy lettek kialakítva, hogy egyszerű eszközökkel és kivitelezői tudással a beépítés során a lehető legtökéletesebb eredmény szülessen. A moduláris felépítés úgy az ügyfél, mint a kivitelező számára a lehető legnagyobb rugalmasságot nyújtja aszerint, hogy milyen az igény, vagy a rendelkezésre álló beépítési hely. 2

3 Vízszigetelés / vízelvezetés Rendszermegoldások a vonali vízelvezetéshez Vonalmenti folyóka Rács- és keretkombináció, burkolható fedlap Lejtéskialakító és szintkiegyenlítő lemez Megoldások csatlakozásokhoz és burkolatváltáshoz Rendszermegoldások a központi vízelvezetéshez Rács- és keret-szettek, továbbá vízelvezetés Lejtéskialakító és szintkiegyenlítő lemez Vízelvezetési variációk lejtéskialakító és szintkiegyenlítő lemezekkel 36 Rendszerszemlélet tusoló kialakításokhoz Elöntés elleni védelem és még több... Tartóprofil üveg panelekhez és árnyék-fuga profilként Burkolható lemezes vízszigetelés rendszerben 44 3

4 Vízszigetelés / vízelvezetés Schlüter -KERDI-LINE: Vonali vízelvezetés A Schlüter -KERDI-LINE folyóka masszív nemesacélból van. Vízszintes vagy függőleges strangbekötéshez egyaránt alkalmazhatók. Tizennégy különböző hosszúságban kaphatók ugyanúgy, mint a rendszerhez tartozó rács- és keret-kombinációk (formatervezett szálcsiszolt zárt fedllap/perforált rács/bele-csempézhető fedlap), továbbá keret nélküli burkolható fedlap résfolyókakénti alkalmazáshoz. A Schlüter - KERDI-LINE folyóka úgy van megtervezve, hogy alkalmazható fal mellé beépítve, vagy középre helyezve egyaránt. A Schlüter -KERDI szigetelő mandzsetta minden esetben garantálja a biztonságos szigetelést.

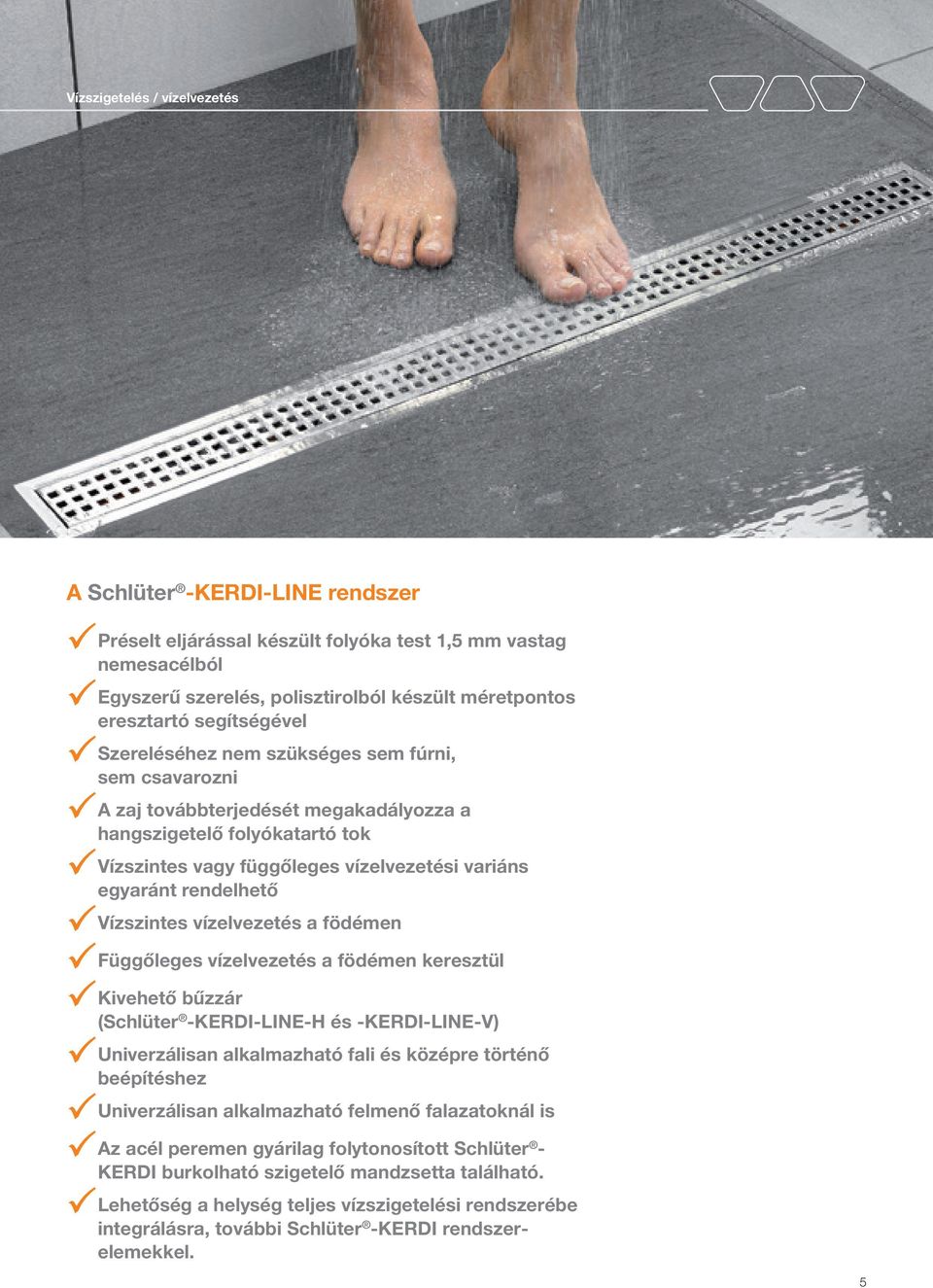

5 Vízszigetelés / vízelvezetés A Schlüter -KERDI-LINE rendszer Préselt eljárással készült folyóka test 1,5 mm vastag nemesacélból Egyszerű szerelés, polisztirolból készült méretpontos eresztartó segítségével Szereléséhez nem szükséges sem fúrni, sem csavarozni A zaj továbbterjedését megakadályozza a hangszigetelő folyókatartó tok Vízszintes vagy függőleges vízelvezetési variáns egyaránt rendelhető Vízszintes vízelvezetés a födémen Függőleges vízelvezetés a födémen keresztül Kivehető bűzzár (Schlüter -KERDI-LINE-H és -KERDI-LINE-V) Univerzálisan alkalmazható fali és középre történő beépítéshez Univerzálisan alkalmazható felmenő falazatoknál is 3 Az acél peremen gyárilag folytonosított Schlüter - KERDI burkolható szigetelő mandzsetta található. Lehetőség a helység teljes vízszigetelési rendszerébe integrálásra, további Schlüter -KERDI rendszerelemekkel. 5

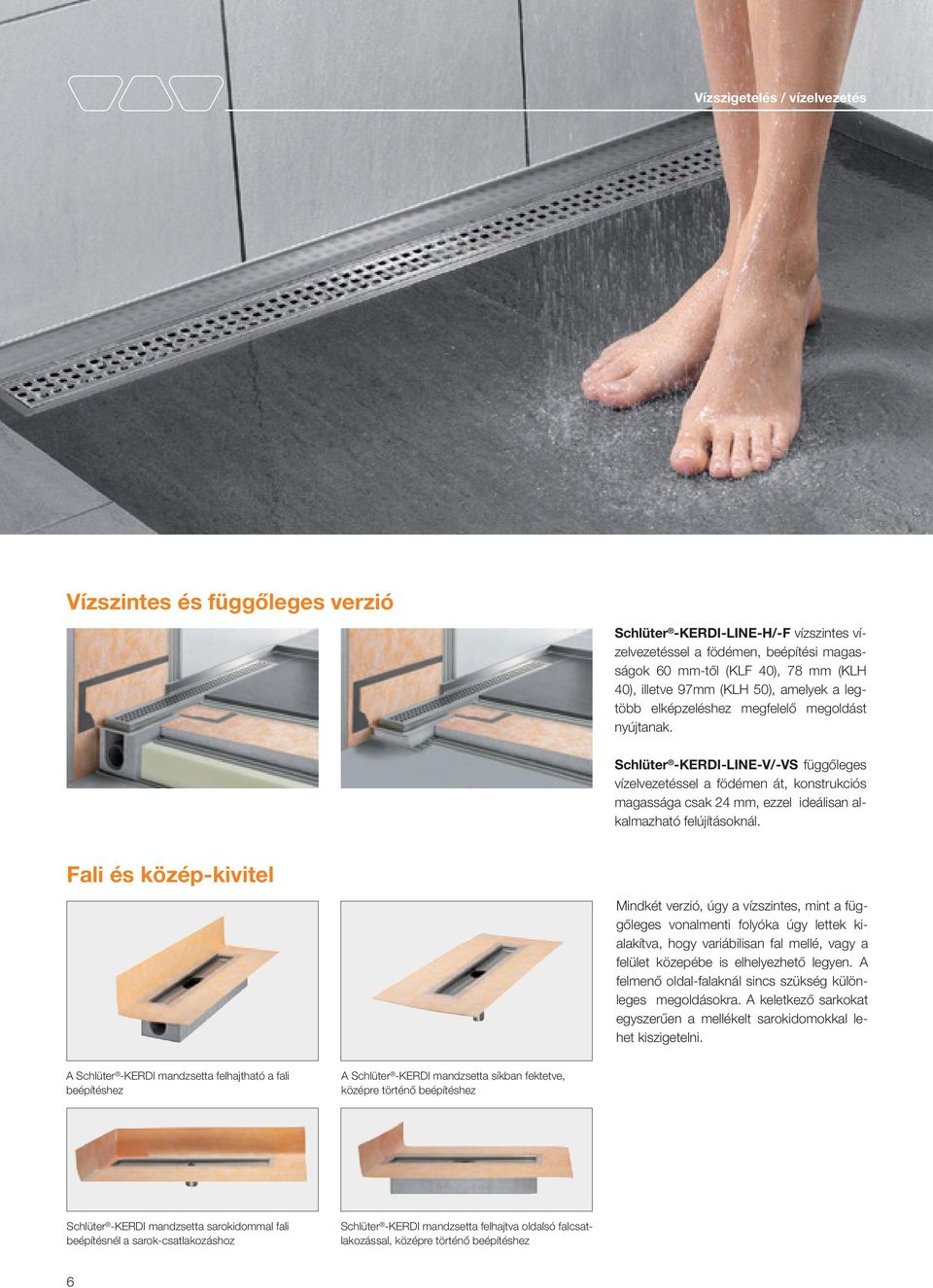

6 Vízszigetelés / vízelvezetés Vízszintes és függőleges verzió Schlüter -KERDI-LINE-H/-F vízszintes vízelvezetéssel a födémen, beépítési magasságok 60 mm-től (KLF 40), 78 mm (KLH 40), illetve 97 mm (KLH 50), amelyek a legtöbb elképzeléshez megfelelő megoldást nyújtanak. Schlüter -KERDI-LINE-V/-VS függőleges vízelvezetéssel a födémen át, konstrukciós magassága csak 24 mm, ezzel ideálisan alkalmazható felújításoknál. Fali és közép-kivitel Mindkét verzió, úgy a vízszintes, mint a függőleges vonalmenti folyóka úgy lettek kialakítva, hogy variábilisan fal mellé, vagy a felület közepébe is elhelyezhető legyen. A felmenő oldal-falaknál sincs szükség különleges megoldásokra. A keletkező sarkokat egyszerűen a mellékelt sarokidomokkal lehet kiszigetelni. A Schlüter -KERDI mandzsetta felhajtható a fali beépítéshez A Schlüter -KERDI mandzsetta síkban fektetve, középre történő beépítéshez Schlüter -KERDI mandzsetta sarokidommal fali beépítésnél a sarok-csatlakozáshoz Schlüter -KERDI mandzsetta felhajtva oldalsó falcsatlakozással, középre történő beépítéshez 6

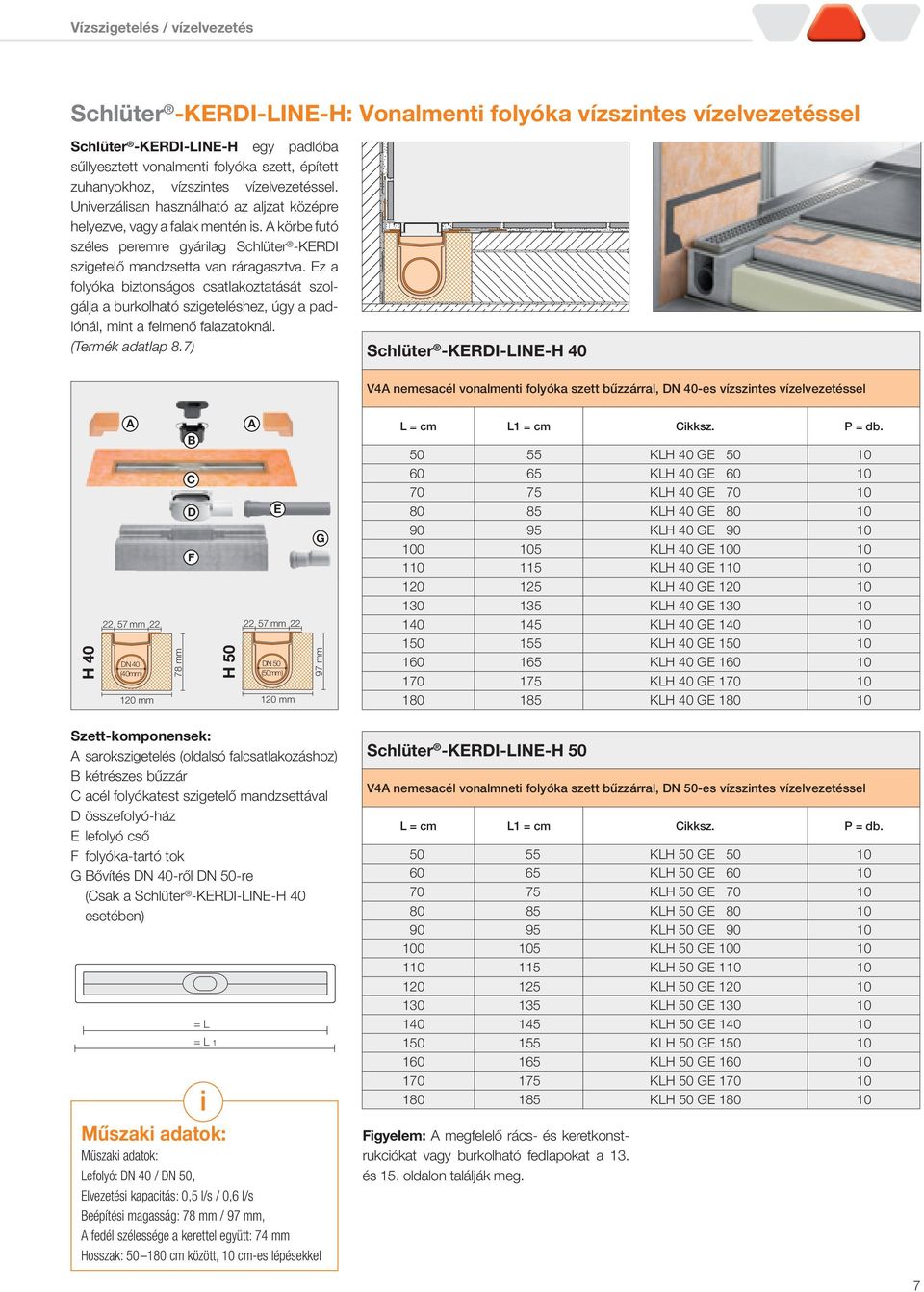

7 Vízszigetelés / vízelvezetés Schlüter -KERDI-LINE-H: Vonalmenti folyóka vízszintes vízelvezetéssel Schlüter -KERDI-LINE-H egy padlóba sűllyesztett vonalmenti folyóka szett, épített zuhanyokhoz, vízszintes vízelvezetéssel. Univerzálisan használható az aljzat középre helyezve, vagy a falak mentén is. A körbe futó széles peremre gyárilag Schlüter -KERDI szigetelő mandzsetta van ráragasztva. Ez a folyóka biztonságos csatlakoztatását szolgálja a burkolható szigeteléshez, úgy a padlónál, mint a felmenő falazatoknál. (Termék adatlap 8.7) Schlüter -KERDI-LINE-H 40 V4A nemesacél vonalmenti folyóka szett bűzzárral, DN 40-es vízszintes vízelvezetéssel H 40 A mm 22 DN 40 (40mm) 120 mm 78 mm B C D F H 50 A E mm 22 DN 50 (50mm) 120 mm G 97 mm L = cm L1 = cm KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE KLH 40 GE Szett-komponensek: A sarokszigetelés (oldalsó falcsatlakozáshoz) B kétrészes bűzzár C acél folyókatest szigetelő mandzsettával D összefolyó-ház E lefolyó cső F folyóka-tartó tok G Bővítés DN 40-ről DN 50-re (Csak a Schlüter -KERDI-LINE-H 40 esetében) = L = L 1 i Műszaki adatok: Műszaki adatok: Lefolyó: DN 40 / DN 50, Elvezetési kapacitás: 0,5 l/s / 0,6 l/s Beépítési magasság: 78 mm / 97 mm, A fedél szélessége a kerettel együtt: 74 mm Hosszak: cm között, 10 cm-es lépésekkel Schlüter -KERDI-LINE-H 50 V4A nemesacél vonalmneti folyóka szett bűzzárral, DN 50-es vízszintes vízelvezetéssel L = cm L1 = cm KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE KLH 50 GE Figyelem: A megfelelő rács- és keretkonstrukciókat vagy burkolható fedlapokat a 13. és 15. oldalon találják meg. 7

8 8 Vízszigetelés / vízelvezetés

9 Vízszigetelés / vízelvezetés Schlüter -KERDI-LINE-F: Akadálymentes tusoló 60 mm-es konstrukciós magassággal Schlüter -KERDI-LINE-F egy komplett szett a padlóba illeszkedő tusolók kialakítására vízszintes vízelvezetéssel. Univerzálisan alkalmas valamely felület központi részébe, vagy a fal melletti beépítésre. 60 mm-es csekély beépítési magassága révén különösen alkalmas felújításokhoz és korszerűsítésekhez. A burkolható szigetelésekhez való tökéletes csatlakozáshoz acél peremén gyárilag folytonosított Schlüter -KERDI burkolható szigetelő mandzsetta található. (Termék adatlap 8.7) Schlüter -KERDI-LINE-F 40 V4A nemesacél vonalmenti folyóka szett, vízszintes elvezetéssel integrált bűzzárral A C D B A L = cm L1 = cm KLF 40 GE KLF 40 GE KLF 40 GE KLF 40 GE KLF 40 GE KLF 40 GE KLF 40 GE KLF 40 GE mm 22 Fali beépítés Középre történő beépítés 120 mm 137 mm 60 mm Szett tartozékok: A Sarokszigetelő idom (oldalsó falcsatlakozáshoz) B Folyókatest szigetelő mandzsettával és folyókatartóval C Gumi ajakszigetelő gyűrű D Lefolyóház bűzzárral Schlüter -KERDI mandzsetta, síkban elhelyezve, közép-beépítéshez Figyelem: A megfelelő rács- és keretkonstrukciókat vagy burkolható fedlapokat a 13. és 15. oldalon találják meg. A Schlüter -KERDI mandzsetta, fali beépítéshez felhajtva = L = L 1 Műszaki adatok: Lefolyó: DN 40 Elvezetési kapacitás: 0,45 l/s Beépítési magasság: 60 mm. A fedél szélessége a kerettel együtt: 74 mm Hosszak: cm között, 10 cm-es lépésekkel i 9

10 Vízszigetelés / vízelvezetés Schlüter -KERDI-LINE-V: Vonalmenti folyóka függőleges vízelvezetéssel Schlüter -KERDI-LINE-V egy padlóba sűllyesztett vonalmenti folyóka szett, épített zuhanyokhoz, vertikális vízelvezetéssel. Univerzálisan használható az aljzat közepére helyezve, vagy a falak mentén is. A peremen gyárilag folytonosított Schlüter -KERDI mandzsetta biztonságos csatlakoztatást ad a burkolható vízszigetelésekhez, úgy a padlónál, mint a felmenő falazatoknál. Alacsony beépítési magassága a speciális bűzelzárójának köszönhető. (Termék adatlap 8.7) Schlüter -KERDI-LINE-V/-VS V4A nemesacél vonalmenti folyóka szett, DN 50-es függőleges vízelvezetéssel 24 A mm mm 83 mm 120 mm F B G C D A L = cm L1 = cm KERDI-LINE-V bűzelzáróval Cikkszám: KERDI-LINE-VS szifonnal Cikkszám: KLV 50 GE 50 KLV 50 GSE KLV 50 GE 60 KLV 50 GSE KLV 50 GE 70 KLV 50 GSE KLV 50 GE 80 KLV 50 GSE KLV 50 GE 90 KLV 50 GSE KLV 50 GE 100 KLV 50 GSE KLV 50 GE 110 KLV 50 GSE KLV 50 GE 120 KLV 50 GSE KLV 50 GE 130 KLV 50 GSE KLV 50 GE 140 KLV 50 GSE KLV 50 GE 150 KLV 50 GSE KLV 50 GE 160 KLV 50 GSE KLV 50 GE 170 KLV 50 GSE KLV 50 GE 180 KLV 50 GSE A B A C mm 22 D 24 A Schlüter -KERDI mandzsetta fekvő, sík kivitelben középre történő beépítéshez A Schlüter -KERDI mandzsetta felhajtott állapotban fali beépítéshez 50 mm 120 mm Szett komponensek: A Sarokszigetelő idom (oldalsó falcsatlakozáshoz) B Folyókatest tömítő mandzsettával C Folyóka-tartó D Elvezető cső F Kétrészes bűzzár G Lefolyó-ház E = L = L 1 i Műszaki adatok: Lefolyó: DN 50 Elvezetési kapacitás: 1,0 l/s (V), 0,8 l/s (VS) Beépítési magasság: 24 mm A fedél szélessége a kerettel együtt: 74 mm Hosszak: cm között, 10 cm-es lépésekkel Figyelem: A megfelelő rács- és keretkonstrukciókat vagy burkolható fedlapokat a 13. és 15. oldalon találják meg. 10

11 Vízszigetelés / vízelvezetés A A Schlüter -KERDI-LINE-VOS B V4A nemesacél vonalmenti folyóka szett szifonnal, decentrális vízelvezetéssel mm 22 C D E Függőleges DN 50 lefolyóval L1 = cm KLVO 50 GSE KLVO 50 GSE KLVO 50 GSE KLVO 50 GSE KLVO 50 GSE KLVO 50 GSE mm 120 mm Szett-komponensek: A sarokszigetelő idom (oldalsó falcsatlakozáshoz) B acél folyókatest szigetelő mandzsettával C folyóka tartó D lefolyó cső DN 50 (l = 250 mm) E csőszifon = L = L A Schlüter -KERDI mandzsetta fekvő, sík kivitelben középre történő beépítéshez i Műszaki adatok: Lefolyó: DN 50 Elvezetési kapacitás: 1,0 l/s Beépítési magasság: 24 mm A fedél szélessége a kerettel együtt: 74 mm Hosszak: cm között, 10 cm-es lépésekkel A Schlüter -KERDI mandzsetta felhajtott állapotban fali beépítéshez Figyelem: A megfelelő rács- és keretkonstrukciókat vagy burkolható fedlapokat a 13. és 15. oldalon találják meg. 11

12 Schlüter -KERDI-LINE: Rács- és keret-kombinációk A Schlüter -KERDI-LINE optikai megjelenését a szálcsiszolt, nemesacélból készült előre gyártott rács- és keretkonstrukciók határozzák meg, cm közötti méretben (rácshosszúság). Az elegáns QUADEC dizájnnal rendelkező kerethez rendelhető szálcsiszolt, perforált rács vagy a csempebetét befogadására alkalmas fedlap és bármely burkolatvastagsággal ráburkolható fedlap. 3Előre gyártott rács- és keret-kombináció szálcsiszolt nemesacélból 3Rendelhető 14 méretben cm között, 10 centiméteres lépésekben. 3A keret elegáns QUADEC formatervezésű, integrált rácstartóval. 3Fokozatmentesen állítható fogadó keret nemesacélból, két különböző kivitelben, 3 25 mm közötti burkolat - vastagságokhoz 3 variáció a folyókák lefedésére: 3A zárt kivitelű, szálcsiszolt nemesacél, oldalsó beömlő-vágattal 3B négyzetekkel perforált lefolyó rács 3C U-alakú mélyedés a max 10 mm vastag burkolóanyag fogadására tapadóhíddal kasírozva 3Nincs szükség szilikonos fugára a burkolat és a keret között 3Akadálymentes, illetve kerekesszékes közlekedésre alkalmas 3Alternatívája: Keret nélküli burkolható fedlap tapadóhíddal, lásd a 15. oldalon Keret: 19 mm mm közötti burkolatvastagsághoz A formatervezett szálcsiszolt fedlap kerettel Keret: 30 mm mm közötti burkolatvastagsághoz B formatervezett négyzetekkel perforált rács kerettel Magasság-beállító és rögzítő (szerelési segédanyag, amelyet a beszerelést követően el kell távolítani) C csempebetét fogadására alkalmas fedlap kerettel Figyelem: a mélyedés 10 mm burkolatvastagságig elég 12

13 Kompetenzbereich Vízszigetelés Schlüter -KERDI-LINE-A A formatervezett rács kerettel, V4A szálcsiszolt nemesacél L = cm H = 19 mm 50 KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB KLA 19 EB Schlüter -KERDI-LINE-B B perforált rács kerettel, V4A szálcsiszolt nemesacél L = cm H = 19 mm 50 KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB KLB 19 EB Schlüter -KERDI-LINE-C C csempebetéttel burkolható fedlap kerettel, V4A szálcsiszolt nemesacél L = cm H = 19 mm 50 KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB KLC 19 EB Schlüter -KERDI-LINE-A A formatervezett rács kerettel, V4A szálcsiszolt nemesacél L = cm H = 30 mm 50 KLA 30 EB KLA 30 EB KLA 30 EB KLA 30 EB KLA 30 EB KLA 30 EB KLA 30 EB KLA 30 EB Schlüter -KERDI-LINE-B B perforált rács kerettel, V4A szálcsiszolt nemesacél L = cm H = 30 mm 50 KLB 30 EB KLB 30 EB KLB 30 EB KLB 30 EB KLB 30 EB KLB 30 EB KLB 30 EB KLB 30 EB Schlüter -KERDI-LINE-C C csempebetéttel burkolható fedlap kerettel, V4A szálcsiszolt nemesacél L = cm H = 30 mm 50 KLC 30 EB KLC 30 EB KLC 30 EB KLC 30 EB KLC 30 EB KLC 30 EB KLC 30 EB KLC 30 EB mm mm mm mm =H 74 mm =H 74 mm =H 13

14 Vízszigetelés Profizmus a legapróbb részletekig: Nemesacél toldóelem Igaz, ami igaz: ez csak egy részlet. De a részletekben megmutatkozó profi zmus azon tulajdonságok egyike, amelyekkel a Schlüter-Systems kitűnik a többiek közül. Ezért a rács- és keret-kombinációk sorolásához összekötő elemet is forgalmazunk, szálcsiszolt nemesacélból. Schlüter -KERDI-LINE-FC A Schlüter -KERDI-LINE-FC olyan nemesacélból készült elem, amely biztosítja a keret-/rács-egységhez történő optikai csatlakoztatást olyankor, amikor több Schlüter -KERDI-LINE folyókát alkalmaznak egymáshoz sorolva. (Termék adatlap 8.7) 35 mm Schlüter -KERDI-LINE-FC keretcsatlakoztatás V / KLEB

15 Schlüter -KERDI-LINE-D: burkolható fedlap A Schlüter -KERDI-LINE-D egy olyan keret nélküli burkolható fedlap, ami síkban illeszkedik a Schlüter -KERDI-LINE folyóka testekhez, így leburkolva láthatatlan résfolyókát képez. A burkolható fedlap tapadóhíddal kasírozott a csemperagasztóba való beletapadáshoz, és univerzálisan minden burkolat- vastagsághoz alkalmazható. Schlüter -KERDI-LINE-D 3Burkolható fedlap nemesacélból 3Szállítható 14 méretben cm között, 10 cm-es lépésekben. 3Minden burkolat-vastagsághoz alkalmazható 3Ideális természetes kő burkolatokhoz 3Minden Schlüter -KERDI-LINE vonalmenti folyókához illeszkedik Schlüter -KERDI-LINE-D keret nélküli folyókafedél a Schlüter -KERDI-LINE folyókához. A burkolható fedlap fátyolszövettel kasírozott a burkolólap csemperagasztóval történő rögzítéséhez. Előnye, hogy mivel keret nélküli résfolyókát képez, így minden burkolatvastagsághoz megfelel. (Termék adatlap 8.7) 50 mm = L Figyelem: A kiválasztott burkolható fedlap hosszának meg kell egyeznie a folyóka hoszszával. Schlüter -KERDI-LINE-D D keret nélküli burkolható fedlap V4A nemesacélból L = cm 49 KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E KLD E

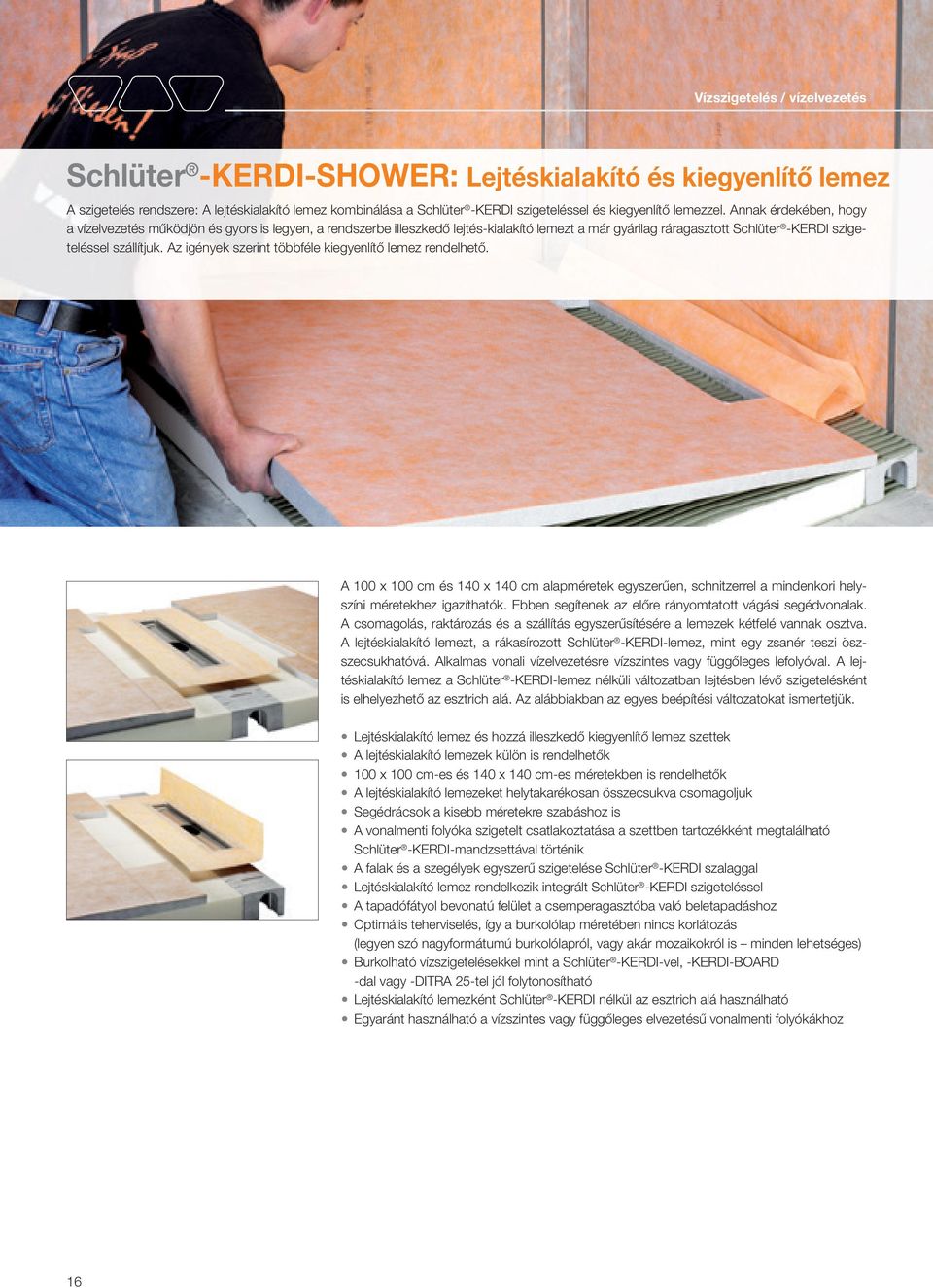

16 Vízszigetelés / vízelvezetés Schlüter -KERDI-SHOWER: Lejtéskialakító és kiegyenlítő lemez A szigetelés rendszere: A lejtéskialakító lemez kombinálása a Schlüter -KERDI szigeteléssel és kiegyenlítő lemezzel. Annak érdekében, hogy a vízelvezetés működjön és gyors is legyen, a rendszerbe illeszkedő lejtés-kialakító lemezt a már gyárilag ráragasztott Schlüter -KERDI szigeteléssel szállítjuk. Az igények szerint többféle kiegyenlítő lemez rendelhető. A 100 x 100 cm és 140 x 140 cm alapméretek egyszerűen, schnitzerrel a mindenkori helyszíni méretekhez igazíthatók. Ebben segítenek az előre rányomtatott vágási segédvonalak. A csomagolás, raktározás és a szállítás egyszerűsítésére a lemezek kétfelé vannak osztva. A lejtéskialakító lemezt, a rákasírozott Schlüter -KERDI-lemez, mint egy zsanér teszi öszszecsukhatóvá. Alkalmas vonali vízelvezetésre vízszintes vagy függőleges lefolyóval. A lejtéskialakító lemez a Schlüter -KERDI-lemez nélküli változatban lejtésben lévő szigetelésként is elhelyezhető az esztrich alá. Az alábbiakban az egyes beépítési változatokat ismertetjük. 3Lejtéskialakító lemez és hozzá illeszkedő kiegyenlítő lemez szettek 3A lejtéskialakító lemezek külön is rendelhetők 3100 x 100 cm-es és 140 x 140 cm-es méretekben is rendelhetők 3A lejtéskialakító lemezeket helytakarékosan összecsukva csomagoljuk 3Segédrácsok a kisebb méretekre szabáshoz is 3A vonalmenti folyóka szigetelt csatlakoztatása a szettben tartozékként megtalálható Schlüter -KERDI-mandzsettával történik 3A falak és a szegélyek egyszerű szigetelése Schlüter -KERDI szalaggal 3Lejtéskialakító lemez rendelkezik integrált Schlüter -KERDI szigeteléssel 3A tapadófátyol bevonatú felület a csemperagasztóba való beletapadáshoz 3Optimális teherviselés, így a burkolólap méretében nincs korlátozás (legyen szó nagyformátumú burkolólapról, vagy akár mozaikokról is minden lehetséges) 3Burkolható vízszigetelésekkel mint a Schlüter -KERDI-vel, -KERDI-BOARD -dal vagy -DITRA 25-tel jól folytonosítható 3Lejtéskialakító lemezként Schlüter -KERDI nélkül az esztrich alá használható 3Egyaránt használható a vízszintes vagy függőleges elvezetésű vonalmenti folyókákhoz 16

17 Kompetenzbereich Vízszigetelés / vízelvezetés Schlüter -KERDI-SHOWER: lejtéskialakító és kiegyenlítő lemez szettben Schlüter -KERDI-SHOWER-LCS szett kétrészes, lejtéskialakító lemezzel, a padlószintbe illeszkedő tusolók kialakításához 2 % lejtéssel és eleve ráragasztott Schlüter - KERDI szigeteléssel csempével való közvetlen burkoláshoz, valamint a lejtéskialakító lemez összecsukott részeinek az összekötésére. Ezt a falnál már rögzített Schlüter - KERDI-LINE vonalmenti folyókához ragasztjuk méretpontosan az előzetesen lefektetett kiegyenlítő lemezre, ami a szettnek része. (Termék adatlap 8.8) Figyelem: A lejtés területén a csatlakozások szigetelt kialakítására szolgál a Schlüter -KERDI- KERS (lásd a 46. oldalt). 2% Schlüter -KERDI-SHOWER-LCS lejtéskialakító és kiegyenlítő lemez a Schlüter -KERDI-LINE-H 40-hez, fali verzió =H =H1 L x B = cm H = mm H1 = mm szett 100 x KSLC B 1000 S x KSLC B 1400 S 10 lejtéskialakító és kiegyenlítő lemez a Schlüter -KERDI-LINE-H 50-hez, közép-verzió* L x B = cm H = mm H1 = mm szett 100 x KSLC 1000 S x KSLC 1400 S 10 *A folyóka hosszán túlnyúló lefolyó csövek letakarására mellékelve vannak pontosan illeszkedő fedő idomok. Schlüter -KERDI-SHOWER-LC szett kétrészes, lejtéskialakító lemezzel, a padlószintbe illeszkedő tusolók kialakításához 2 % lejtéssel és eleve ráragasztott Schlüter - KERDI szigeteléssel csempével való közvetlen burkoláshoz, valamint a lejtéskialakító lemez összecsukott részeinek az összekötésére. Ezt a középső részen már rögzített Schlüter -KERDI-LINE vonalmenti folyókához ragasztjuk méretpontosan az előre lefektetett kiegyenlítő lemezre, amely a szettnek része. (Termék adatlap 8.8) 2% 2% Schlüter -KERDI-SHOWER-LC =H =H1 lejtéskialakító és kiegyenlítő lemez a Schlüter -KERDI-LINE-H 40-hez, közép-verzió L x B = cm H = mm H1 = mm szett 100 x KSLC B x KSLC B lejtéskialakító és kiegyenlítő lemez a Schlüter -KERDI-LINE-H 50-hez, fali verzió* L x B = cm H = mm H1 = mm szett 100 x KSLC x KSLC *A folyóka hosszán túlnyúló lefolyó csövek letakarására mellékelve vannak pontosan illeszkedő fedő idomok. 17

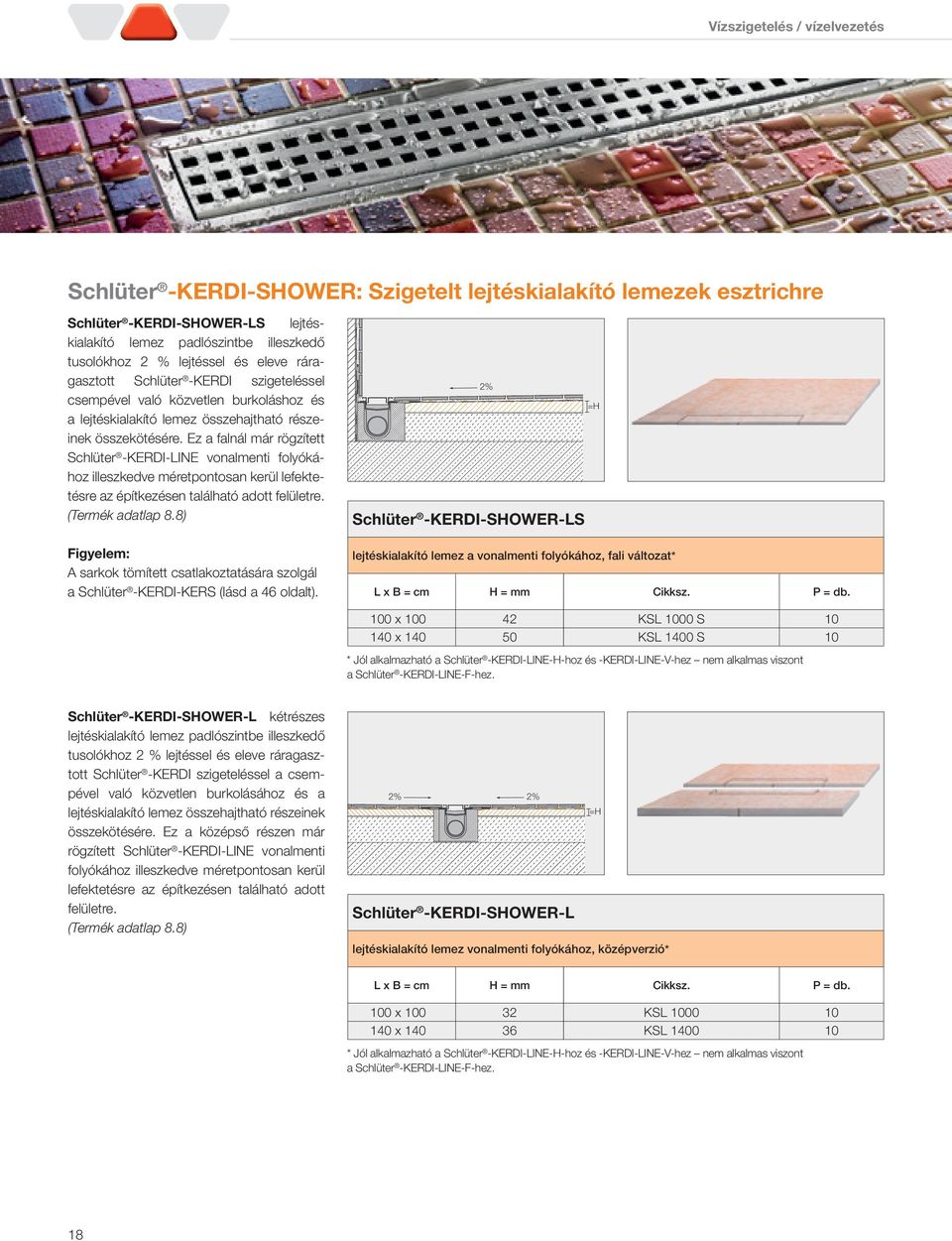

18 Vízszigetelés / vízelvezetés Schlüter -KERDI-SHOWER: Szigetelt lejtéskialakító lemezek esztrichre Schlüter -KERDI-SHOWER-LS lejtéskialakító lemez padlószintbe illeszkedő tusolókhoz 2 % lejtéssel és eleve ráragasztott Schlüter -KERDI szigeteléssel csempével való közvetlen burkoláshoz és a lejtéskialakító lemez összehajtható részeinek összekötésére. Ez a falnál már rögzített Schlüter -KERDI-LINE vonalmenti folyókához illeszkedve méretpontosan kerül lefektetésre az építkezésen található adott felületre. (Termék adatlap 8.8) Figyelem: A sarkok tömített csatlakoztatására szolgál a Schlüter -KERDI-KERS (lásd a 46 oldalt). 2% Schlüter -KERDI-SHOWER-LS =H lejtéskialakító lemez a vonalmenti folyókához, fali változat* L x B = cm H = mm 100 x KSL 1000 S x KSL 1400 S 10 * Jól alkalmazható a Schlüter -KERDI-LINE-H-hoz és -KERDI-LINE-V-hez nem alkalmas viszont a Schlüter -KERDI-LINE-F-hez. Schlüter -KERDI-SHOWER-L kétrészes lejtéskialakító lemez padlószintbe illeszkedő tusolókhoz 2 % lejtéssel és eleve ráragasztott Schlüter -KERDI szigeteléssel a csempével való közvetlen burkolásához és a lejtéskialakító lemez összehajtható részeinek összekötésére. Ez a középső részen már rögzített Schlüter -KERDI-LINE vonalmenti folyókához illeszkedve méretpontosan kerül lefektetésre az építkezésen található adott felületre. (Termék adatlap 8.8) 2% 2% Schlüter -KERDI-SHOWER-L =H lejtéskialakító lemez vonalmenti folyókához, középverzió* L x B = cm H = mm 100 x KSL x KSL * Jól alkalmazható a Schlüter -KERDI-LINE-H-hoz és -KERDI-LINE-V-hez nem alkalmas viszont a Schlüter -KERDI-LINE-F-hez. 18

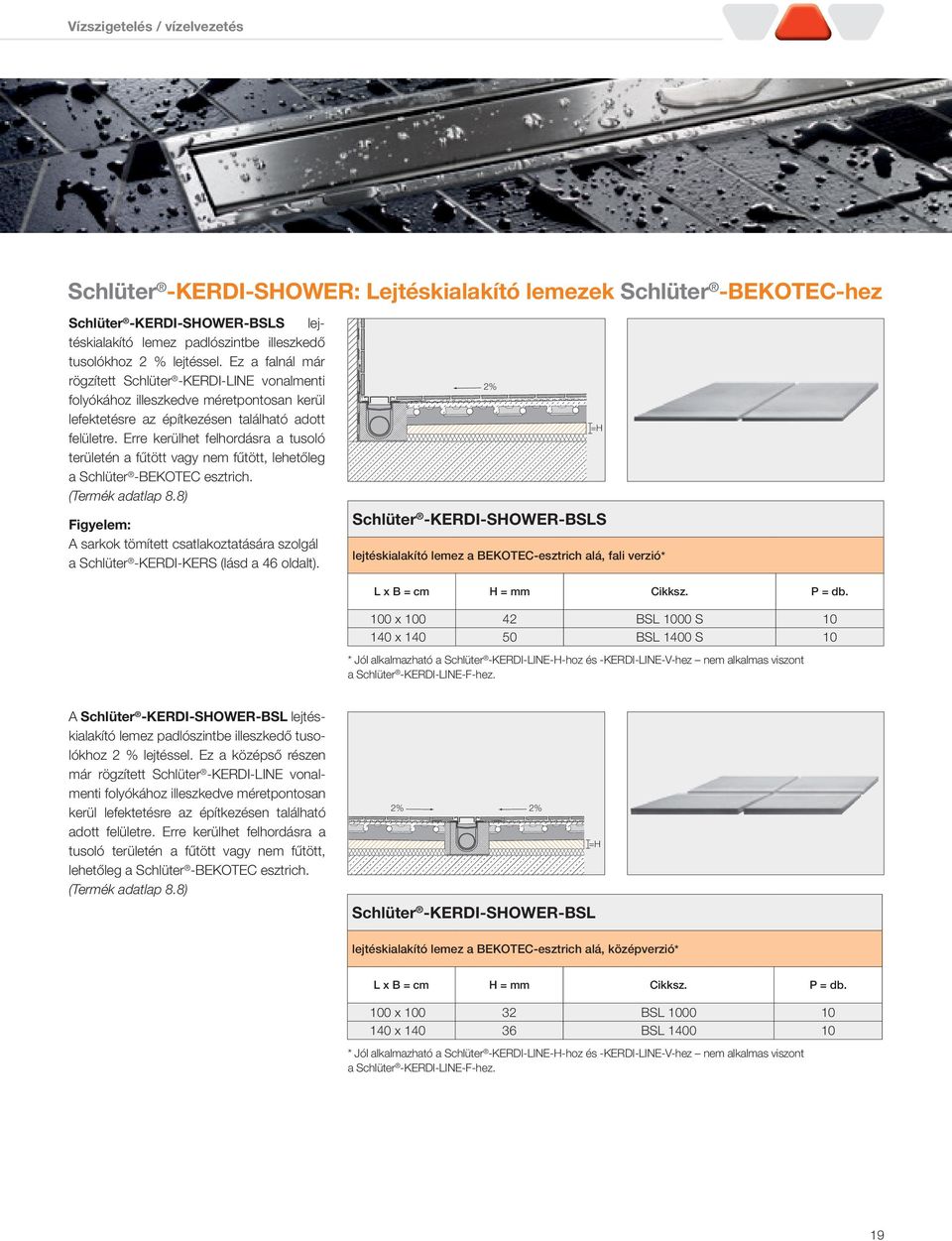

19 Kompetenzbereich Vízszigetelés / vízelvezetés Schlüter -KERDI-SHOWER: Lejtéskialakító lemezek Schlüter -BEKOTEC-hez Schlüter -KERDI-SHOWER-BSLS lejtéskialakító lemez padlószintbe illeszkedő tusolókhoz 2 % lejtéssel. Ez a falnál már rögzített Schlüter -KERDI-LINE vonalmenti folyókához illeszkedve méretpontosan kerül lefektetésre az építkezésen található adott felületre. Erre kerülhet felhordásra a tusoló területén a fűtött vagy nem fűtött, lehetőleg a Schlüter -BEKOTEC esztrich. (Termék adatlap 8.8) Figyelem: A sarkok tömített csatlakoztatására szolgál a Schlüter -KERDI-KERS (lásd a 46 oldalt). 2% Schlüter -KERDI-SHOWER-BSLS lejtéskialakító lemez a BEKOTEC-esztrich alá, fali verzió* =H L x B = cm H = mm 100 x BSL 1000 S x BSL 1400 S 10 * Jól alkalmazható a Schlüter -KERDI-LINE-H-hoz és -KERDI-LINE-V-hez nem alkalmas viszont a Schlüter -KERDI-LINE-F-hez. A Schlüter -KERDI-SHOWER-BSL lejtéskialakító lemez padlószintbe illeszkedő tusolókhoz 2 % lejtéssel. Ez a középső részen már rögzített Schlüter -KERDI-LINE vonalmenti folyókához illeszkedve méretpontosan kerül lefektetésre az építkezésen található adott felületre. Erre kerülhet felhordásra a tusoló területén a fűtött vagy nem fűtött, lehetőleg a Schlüter -BEKOTEC esztrich. (Termék adatlap 8.8) 2% 2% =H Schlüter -KERDI-SHOWER-BSL lejtéskialakító lemez a BEKOTEC-esztrich alá, középverzió* L x B = cm H = mm 100 x BSL x BSL * Jól alkalmazható a Schlüter -KERDI-LINE-H-hoz és -KERDI-LINE-V-hez nem alkalmas viszont a Schlüter -KERDI-LINE-F-hez. 19

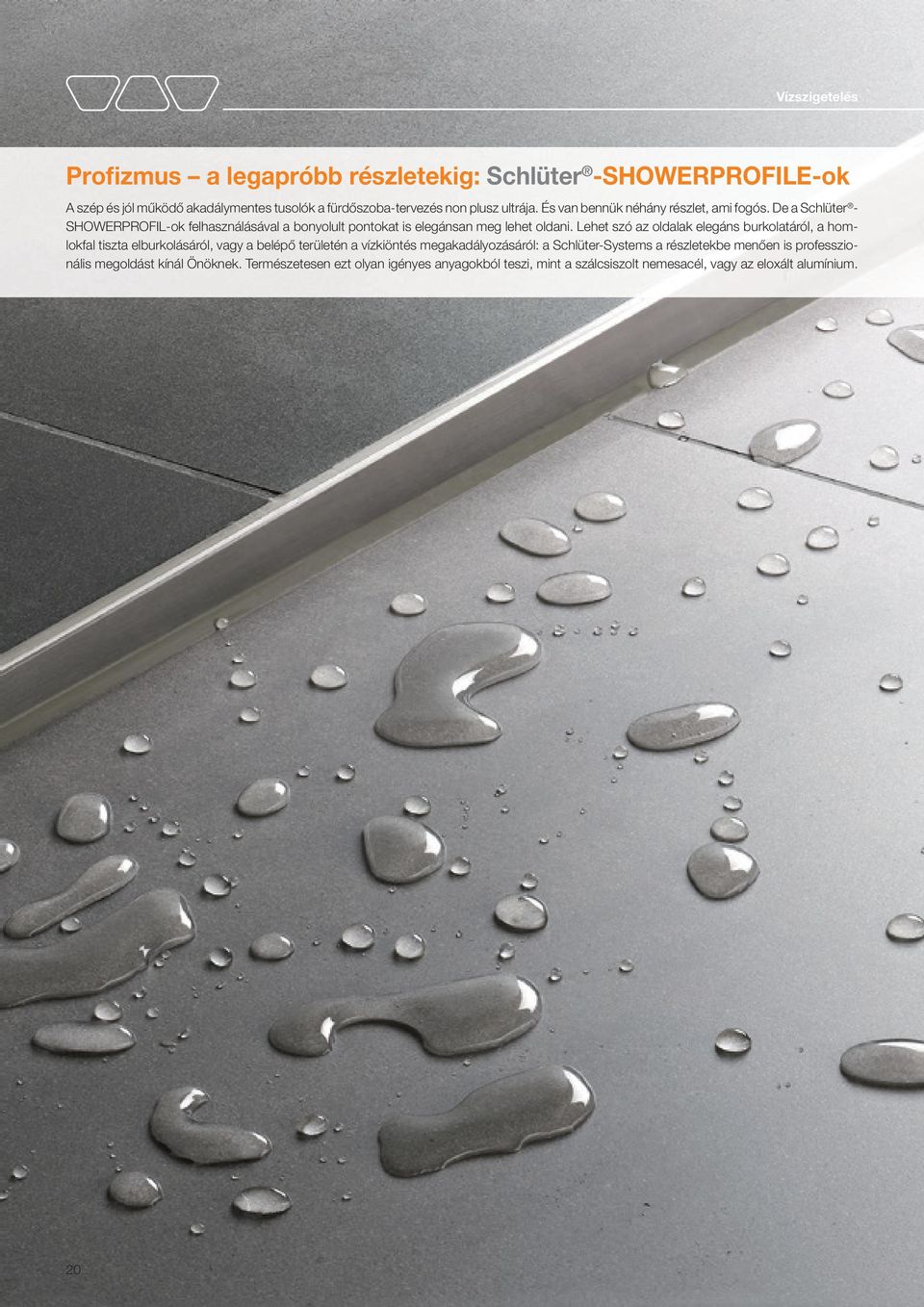

20 Vízszigetelés Profizmus a legapróbb részletekig: Schlüter -SHOWERPROFILE-ok A szép és jól működő akadálymentes tusolók a fürdőszoba-tervezés non plusz ultrája. És van bennük néhány részlet, ami fogós. De a Schlüter - SHOWERPROFIL-ok felhasználásával a bonyolult pontokat is elegánsan meg lehet oldani. Lehet szó az oldalak elegáns burkolatáról, a homlokfal tiszta elburkolásáról, vagy a belépő területén a vízkiöntés megakadályozásáról: a Schlüter-Systems a részletekbe menően is professzionális megoldást kínál Önöknek. Természetesen ezt olyan igényes anyagokból teszi, mint a szálcsiszolt nemesacél, vagy az eloxált alumínium. 20

21 Vízszigetelés Lejtéskialakító ékprofil az oldalakhoz A Schlüter -SHOWERPROFILE-S lejtéskialakító ék szálcsiszolt nemesacélból készül a padlószintbe illeszkedő tusolók oldalainak borítására, 2 % lejtéssel. A hátoldalán fátyolréteg található a csemperagasztóba való rögzüléshez. A padlóoldali fogadásra szolgál a rendszer részét képező kemény PVC-ből készülő tartóprofi l, különböző magasság-méretekben, U-alakú fogadó-núttal. A kellő magasság kialakításához a túlnyúló lejtés-kialakító éket az alacsony és/vagy a magas oldalon igény szerint beszabjuk. A lejtés-kialakító ék balról vagy jobbról használható a padozat-csatlakozásnál, vagy a válaszfal csempeburkolata alatt. (Termék adatlap 14.1) = H2 2% = L H1 Schlüter -SHOWERPROFILE-SA V4A nemesacélból készült lejtéskialakító ék, H1 = 6 mm H = mm L = 1,20 m KV = 5 SPSA 50 EB/ L = 1,60 m 5 SPSA 50 EB/ L = 2,00 m 5 SPSA 50 EB/ Az SPSA 6 10 mm közötti csempe - vastagságokhoz alkalmazható. Schlüter -SHOWERPROFILE-SB V4A nemesacélból készült lejtéskialakító ék, H1 = 10 mm H = mm L = 1,20 m KV = 10 SPSB 100 EB/ ,5 SPSB 125 EB/ L = 1,60 m 10 SPSB 100 EB/ ,5 SPSB 125 EB/ L = 2,00 m 10 SPSB 100 EB/ ,5 SPSB 125 EB/ Az SPSB mm közötti csempe - vastagságokhoz alkalmazható. Az SPSB 125-ös a 12,5 20 mm közötti csempevastagságokhoz alkalmazható. H = 5 / 10 mm 10 H = 12,5-22 mm Figyelem Schlüter - SHOWERPROFILE-SA: Lejtéskialakító ék 120 cm: H2 = 30 mm Lejtéskialakító ék 160 cm: H2 = 38 mm Lejtéskialakító ék 200 cm: H2 = 46 mm Fali csatlakozó profil i Figyelem Schlüter - SHOWERPROFILE-SB: Lejtéskialakító ék 120 cm: H2 = 34 mm Lejtéskialakító ék 160 cm: H2 = 42 mm Lejtéskialakító ék 200 cm: H2 = 50 mm i i Figyelem A nagyobb csempevastagságokhoz magasabb tartóprofi llal rendelkező lejtéskialakító ékek is kaphatók 15, 18 vagy akár 22 mm vastagságban is. A Schlüter -SHOWERPROFILE-R kétrészes falcsatlakozó profi l a lejtés miatt csupaszon maradó fal-szakasz burkolására a vonalmenti vízelvezetésnél. A profi l látható felülete szálcsiszolt acélból készült. A hátoldalán fátyolréteg található a csemperagasztóval történő rögzítéshez. Fésűs felépítése révén a Schlüter -SHOWERPROFILE-R mm közötti (két kivitelben) fokozatmentesen állítható magasságban. (Termék adatlap 14.1) = H Schlüter -SHOWERPROFILE-RA kétrészes falcsatlakozó profil, V4A szálcsiszolt nemesacél H = mm L = 1,00 m KV = SPRA 23 EB/ SPRA 33 EB/ L = 1,40 m SPRA 23 EB/ SPRA 33 EB/ mm 22 / 32 mm = H H = változó 21

22 Pontszerű padlóösszefolyók A vonali vízelvezetés mellett a pontszerű vízelvezetésnek is megvan a maga létjogosultsága. Sok esetben ez a legjobb megoldás, ha arról van szó, hogy a tusolókat akadálymentesen, a hivatalos irányelveknek megfelelően szeretnék kivitelezni. A jól bevált Schlüter -KERDI-DRAIN lefolyó-programmal minden helyzethez megtalálhatják a megfelelő műszaki paraméterű lefolyót és a színvonalas megjelenést. A padlóösszefolyókhoz rendelhetők az illeszkedő Schlüter -KERDI-SHOWER lejtéskialakító és kiegyenlítő lemezek is az egyszerű beépítéshez. 22

23 Vízszigetelés / vízelvezetés Schlüter -KERDI-DRAIN A Schlüter -KERDI-DRAIN egy, a Schlüter -KERDI burkolható vízszigetelő lemezzel való szigeteléshez, vagy egyéb többrétegű szigetelő rendszerhez megbízhatóan kapcsolható padlóösszefolyó rendszer. (Termék adatlap 8.2) A következő oldalak bemutatják a különböző változatait a lehetséges rács/keret, összeállításoknak, amelyek sokoldalúan kombinálhatók az adott szigetelési/vízelvezetési vagy rétegrendbeli igények szerint. Azt követően pedig a készreszerelt, vagy szett-ként csomagolt változatokat mutatjuk be. Schlüter -KERDI-DRAIN Schlüter -KERDI-DRAIN-MSB Padló-összefolyó készlet: a Tömítőgyűrű b Csatlakozó mandzsetta EPDM-ből c Nemesacél karimagyűrű d Befolyó elem, szigetelőlemez síkjára e Vékonyágyazat-feltét f Schlüter -KERDI-szigetelő madzsetta Rács-/keret készlet: g Burkolat magasságbeállító gyűrű h Nemesacél rács és keret Schlüter -KERDI-DRAIN-BASE Padló-összefolyó készlet: a Padlóösszefolyó alsó elem bűzelzáróval. (A nyersépítési szakaszban építendő be.) b Vékonyágyazat-feltét c Schlüter -KERDI-szigetelő mandzsetta Rács-/keret készlet: d Burkolat magasságbeállító gyűrű e Nemesacél rács és keret Padló-összefolyó készlet: a Padlóösszefolyó alsó elem b Szűkítő DN 50-ről DN 40 -re c Vékonyágyazat-feltét d Schlüter -KERDI-szigetelő mandzsetta Rács-/keret készlet: e Nemesacél rács és keret, beépített bűzelzáróval 23

24 Vízszigetelés Schlüter -KERDI-DRAIN: Belső terek Vízszintes lefolyó és bűzelzáró Design 1, nemesacél, csavarokkal Design 1, V4A nemesacél, csavarokkal Design 1, nemesacél Design 1, nemesacél antikolt bronz, csavarokkal Design 2, nemesacél szálcsiszolt Schlüter -KERDI-DRAIN-BASE sorozat DN 40/50 A lefolyó kapacitása: 0,4 l/s minimális konstrukciós magasság: 75 (70) mm KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 ED2 GV Schlüter -KERDI-DRAIN sorozat KD BH 40 KD BH 40 KD BH 40 KD BH 40 KD BH 40 DN 50 DN 50/70 A lefolyó kapacitása: 0,6 l/s minimális konstrukciós magasság: 97 mm KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BH 50 GV KD BH 50 GV KD BH 50 GV KD BH 50 GV KD BH 50 GV KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 A lefolyó kapacitása: 0,8 l/s minimális konstrukciós magasság: 140 mm KD BH 5070 GV KD BH 5070 GV KD BH 5070 GV KD BH 5070 GV KD BH 5070 GV 10 szett 24

25 Vízszigetelés Schlüter -KERDI-DRAIN: Belső terek Vízszintes lefolyó és bűzelzáró Design 3, nemesacél szálcsiszolt Design 4, burkolható fedlap Design 1, nemesacél, csavarokkal 15 x 15 cm Design 1, nemesacél, csavarokkal Ø 15 cm KD R10 ED3 GV KD R10 ED4 GV KD BH 40 KD BH 40 A rácsok bűzelzáróval és gumibordás szigetelőgyűrűvel vannak ellátva. KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BH 50 GV KD BH 50 GV KD BH 50 GV KD BH 50 GV KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR A különböző méretű rácsok magassága allítható a burkolathoz. Ezek a rácsok bűzelzáró nélkül készülnek, a bűzelzárót a padlóösszefolyó készlet tartalmazza. Minden rácshoz tartozik szennyfogó szűrő - kivételt képez a KD R10 ED4, KD R15 ED1 S és KD R15 ED1 SR. KD BH 5070 GV KD BH 5070 GV KD BH 5070 GV KD BH 5070 GV 10 szett 25

26 Vízszigetelés Schlüter -KERDI-DRAIN: Belső terek Függőleges lefolyó és bűzelzáró Design 1, nemesacél, csavarokkal Design 1, V4A nemesacél, csavarokkal Design 1, nemesacél Design 1, nemesacél antikolt bronz, csavarokkal Design 2, nemesacél szálcsiszolt DN 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 A lefolyó kapacitása: 0,6 l/s KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV DN 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 A lefolyó kapacitása: 1,4 l/s KD BV 50 GVA KD BV 50 GVA KD BV 50 GVA KD BV 50 GVA KD BV 50 GVA DN 50 KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 ED2 GV A lefolyó kapacitása: 0,6 l/s KD BV 50 KD BV 50 KD BV 50 KD BV 50 KD BV 50 DN 70 KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 ED2 GV DN 100 A lefolyó kapacitása: 0,6 l/s A lefolyó kapacitása: 0,6 l/s KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 ED2 GV KD BV 100 KD BV 100 KD BV 100 KD BV 100 KD BV szett 26

27 Vízszigetelés Schlüter -KERDI-DRAIN: Belső terek Függőleges lefolyó és bűzelzáró Design 3, nemesacél szálcsiszolt Design 4, burkolható fedlap Design 1, nemesacél, csavarokkal 15 x 15 cm Design 1, nemesacél, csavarokkal Ø 15 cm KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR A különböző méretű rácsok magassága allítható a burkolathoz. Ezek a rácsok bűzelzáró nélkül készülnek, a bűzelzárót a padlóösszefolyó készlet tartalmazza. Minden rácshoz tartozik szennyfogó szűrő - kivételt képez a KD R10 ED4, KD R15 ED1 S és KD R15 ED1 SR. KD BV 50 GVA KD BV 50 GVA KD BV 50 GVA KD BV 50 GVA KD R10 ED3 GV KD R10 ED4 GV KD BV 50 KD BV 50 A rácsok bűzelzáróval és gumibordás szigetelőgyűrűvel vannak ellátva. KD R10 ED3 GV KD R10 ED4 GV KD BV 70 KD BV 70 KD R10 ED3 GV KD R10 ED4 GV KD BV 100 KD BV szett 27

28 Vízszigetelés Schlüter -KERDI-DRAIN: Külső terek Vízszintes lefolyó bűzelzáró nélkül Design 1, nemesacél, csavarokkal Design 1, V4A nemesacél, csavarokkal Design 1, nemesacél Design 1, nemesacél antikolt bronz, csavarokkal Design 2, nemesacél szálcsiszolt DN 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BH 50 KD BH 50 KD BH 50 KD BH 50 KD BH 50 DN 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 bitumenes és műanyaglemezhez történő tömített csatlakoztatással KD BH 50 MSB KD BH 50 MSB KD BH 50 MSB KD BH 50 MSB KD BH 50 MSB Komplett készlet DN 50 bitumenes és műanyaglemezhez történő tömített csatlakoztatással, nem ragasztott burkolat készítéséhez KD R15 ED1 S formatervezett ráccsal 10 szett 28

29 Vízszigetelés Schlüter -KERDI-DRAIN: Külső terek Vízszintes lefolyó bűzelzáró nélkül Design 3, nemesacél szálcsiszolt Design 4, burkolható fedlap Design 1, nemesacél, csavarokkal 15 x 15 cm Design 1, nemesacél, csavarokkal Ø 15 cm KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BH 50 KD BH 50 KD BH 50 KD BH 50 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR A padlóösszefolyókhoz különböző méretű rácsok rendelhetők és magasságuk állítható a burkolathoz. Ezek a rácsok bűzelzáró nélkül készülnek. Minden rácshoz tartozik szennyfogó szűrő - kivételt képez a KD R10 ED4, KD R15 ED1 S és KD R15 ED1 SR. KD BH 50 MSB KD BH 50 MSB KD BH 50 MSB KD BH 50 MSB Komplett készlet KD BH 50 ASLV 10 szett 29

30 Vízszigetelés Schlüter -KERDI-DRAIN: Külső terek Függőleges lefolyó bűzelzáró nélkül Design 1, nemesacél, csavarokkal Design 1, V4A nemesacél, csavarokkal Design 1, nemesacél Design 1, nemesacél antikolt bronz, csavarokkal Design 2, nemesacél szálcsiszolt DN 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 50 KD BV 50 KD BV 50 KD BV 50 KD BV 50 DN 70 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 DN 100 KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 100 KD BV 100 KD BV 100 KD BV 100 KD BV 100 DN 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 KD BV 50 A KD BV 50 A KD BV 50 A KD BV 50 A KD BV 50 A DN 50 KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 bitumenes és műanyaglemezhez történő tömített csatlakoztatással KD BV 50 MSB KD BV 50 MSB KD BV 50 MSB KD BV 50 MSB KD BV 50 MSB Komplett készlet DN 50 bitumenes és műanyaglemezhez történő tömített csatlakoztatással, nem ragasztott burkolat készítéséhez KD R15 ED1 S formatervezett ráccsal 30

31 Vízszigetelés Schlüter -KERDI-DRAIN: Külső terek Függőleges lefolyó bűzelzáró nélkül Design 3, nemesacél szálcsiszolt Design 4, burkolható fedlap Design 1, nemesacél, csavarokkal 15 x 15 cm Design 1, nemesacél, csavarokkal Ø 15 cm Fénykép: Christian Nitz / Fotolia.de KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 50 KD BV 50 KD BV 50 KD BV 50 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR A padlóösszefolyókhoz különböző méretű rácsok rendelhetők és magasságuk állítható a burkolathoz. Ezek a rácsok bűzelzáró nélkül készülnek. Minden rácshoz tartozik szennyfogó szűrő - kivételt képez a KD R10 ED4, KD R15 ED1 S és KD R15 ED1 SR. KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 100 KD BV 100 KD BV 100 KD BV 100 KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 50 A KD BV 50 A KD BV 50 A KD BV 50 A KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR KD BV 50 MSB KD BV 50 MSB KD BV 50 MSB KD BV 50 MSB Komplett készlet KD BV 50 ASLV 10 szett 31

32 Vízszigetelés Schlüter -KERDI-DRAIN-KD 10 Schlüter -KERDI-DRAIN-DR Schlüter -KERDI-DRAIN-DR KD 10 M KD 10 MO KERDI-mandzsetta (d = 17,5) L x B = cm 45 x 45 KD 10 M x 90 KD 10 M x 100 KD 10 M x 120 KD 10 M x 150 KD 10 M KERDI-mandzsetta, decentrális vízelvezetés L x B = cm 180 x 90 KD 10 MO Schlüter -KERDI-DRAIN-KD 10 SF A Schlüter -KERDI-DRAIN-KD 10 SF egy piszokfogó szűrő, ami a padlólefolyók rendszeres tisztítását könnyíti meg. (Termék adatlap 8.2) Schlüter -KERDI-DRAIN-KD 10 SF piszokfogó szűrő KD 10 SF 10 Schlüter -KERDI-DRAIN-R / -RL A Schlüter -KERDI-DRAIN-R / -RL olyan rácsok kerettel, amelyek felújításoknál építhetők be a meglévő padlóösszefolyók fölé a padlóburkolatba. (Termék adatlap 8.2) Schlüter -KERDI-DRAIN-R rács és keret felújításhoz 15 x 15 cm KD 15 R 10 Schlüter -KERDI-DRAIN-RL rács és keret felújításhoz lyukkal 15 x 15 cm KD 15 RL 10 Lefolyórács a meglévő padló összefolyóhoz felújításkor való beépítéshez. Lefolyórács meglévő padlóöszszefolyóhoz felújításkor való beépítéshez, amely egy függőleges lefolyócsőhöz csatlakozik. 32

33 Vízszigetelés Schlüter -KERDI-DRAIN Rendelhető rácsok keret nélkül. Pótlásokra vagy cserékhez. (Termék adatlap 8.2) Schlüter -KERDI-DRAIN rácsok rácsok és burkolható fedlap L x B = cm 10 x 10 KD GR 10 E D1 S x 10 KD GR 10 V4A D1 S x 10 KD GR 10 E D x 10 KD GR 10 E D x 10 KD GR 10 E D x 10 KD GR 10 E D x 15 KD GR 15 E D1 S x 15 KD GR 15 E D1 SR 10 Figyelem: H x Sz = cm megfelel a keret méretének KD GR 10 E D1 S KD GR 10 V4A D1 S KD GR 10 E D1 KD GR 10 E D2 KD GR 10 E D3 KD GR 10 E D4 KD GR 15 E D1 S KD GR 15 E D1 SR Schlüter -KERDI-DRAIN-BASE A Schlüter -KERDI-DRAIN-BASE olyan lefolyóház, amelyet kombinálni lehet a KD BV 100 feltéttel és a gumibordás szigetelőgyűrűvel és bűzelzáróval ellátott rács-/keret készlettel. (Termék adatlap 8.2) Schlüter -KERDI-DRAIN-BASE padlóösszefolyó alsó elem DN DN 40 (40 mm) KD 10 BH 40/

34 Schlüter -KERDI-SHOWER-T A Schlüter -KERDI-SHOWER-T épített zuhany padlóelem > 2 % lejtéssel padlóba süllyesztett tusolók csempével való burkolásához. Elő van készítve a hozzávaló Schlüter -KERDI-DRAIN padló-összefolyó fogadására. A helykímélő szállíthatóság és egyszerű kezelhetőség érdekében két részből kell összeilleszteni. A szett kiszerelésbe beletartozik a Schlüter -KERDI szigetelő mandzsetta, amely a teljes felületet lefedi. (Termék adatlap 8.6) Schlüter -KERDI-SHOWER-T 300 kétrészes lejtéskialakító elem L x B = cm H = mm PL = szett 900 mm 90 x KST x KST x KST x KST mm KSTO részes lejtéskialakító lemez a decentrális vízelvezetéshez L x B = cm H = mm PL = szett 180 x KSTO

35 Kompetenzbereich Vízszigetelés / vízelvezetés Schlüter -KERDI-SHOWER-TB Schlüter -KERDI-SHOWER-TB lejtéskialakító lemez padlószintbe illeszkedő tusolókhoz 2% lejtéssel és eleve ráragasztott Schlüter -KERDI szigeteléssel csempével való közvetlen burkoláshoz és a lejtéskialakító lemez összehajtható részeinek összekötésére. Elő van készítve a hozzávaló Schlüter -KERDI-DRAIN padló-összefolyó fogadására. (Termék adatlap 8.6) Figyelem: Az alacsony konstrukciós magasság révén (csupán 22 mm) a Schlüter -KERDI- SHOWER-TB optimálisan alkalmazható fából készült konstrukciók esetén. Schlüter -KERDI-SHOWER-TB lejtéskialakító lemez a Schlüter -KERDI-DRAIN-hez L x B = cm H = mm PL = 100 x KSTB Schlüter -KERDI-SHOWER-TC Schlüter -KERDI-SHOWER-TC épített zuhany padlóelem 2 %-nál nagyobb lejtéssel a padlóba illeszkedő tusolók közvetlen csempével való burkolására. Elő van készítve a hozzávaló Schlüter -KERDI-DRAIN-BASE padló-összefolyó fogadására, továbbá kiegyenlítő lappal rendelkezik, ami fogadja a lefolyó elemet és a vízelvezető csövet. A helykímélő szállíthatóság és egyszerű kezelhetőség érdekében két részből kell összeilleszteni. A szett kiszerelésbe beletartozik a Schlüter -KERDI szigetelő mandzsetta, amely a teljes felületet lefedi. (Termék adatlap 8.6) Schlüter -KERDI-SHOWER-TC kétrészes lejtéskialakító elem + kétrészes kiegyenlítő lap L x B = cm H = mm H1 = mm PL = szett 90 x KSTC x KSTC x KSTC x KSTC részes lejtéskialakító lemez + 2-részes kiegyenlítő lemez decentrális vízelvezetéshez L x B = cm H = mm H1 = mm PL = szett mm KSTO mm 180 x KSTC 60 O

36 Vízszigetelés / vízelvezetés Vízszintes vízelvezetés a lehető legkisebb konstrukciós magassággal Schlüter -KERDI-SHOWER-TC, kombinálva a -KERDI-DRAIN-BASE-el. Amennyiben különösen alacsony beépítésre van szükség, a Schlüter -KERDI-DRAIN- BASE a megfelelő választás. A kifejezetten erre kialakított kiegyenlítő lemez révén a lefolyóház, a csővezeték és a lejtéskialakító lemez fogadására összességében mm közötti konstrukciós vastagságok érhetők el ( a lefolyónál mérve pedig 70 75mm ). A vízelvezetési teljesítmény = 0,4 l/s H H 1 H A B C D Schlüter -KERDI-SHOWER-TC E kétrészes lejtéskialakító elem + kétrészes kiegyenlítő lap F L x B = cm H = mm / szett PL = szett 90 x KSTC x KSTC x KSTC x KSTC részes lejtéskialakító lemez + 2-részes kiegyenlítő lemez decentrális vízelvezetéshez L x B = cm H = mm / szett PL = szett 180 x KSTC 60 O H 1 Rács- és /keret-szettek A Acél keretű acél rács beépített bűzzárral Schlüter -KERDI-SHOWER-TC padlóelem B Schlüter -KERDI szigetelő mandzsetta D Schlüter -KERDI-SHOWER lejtéskialakító lemez F Schlüter -KERDI-SHOWER kiegyenlítő lemez Schlüter -KERDI-DRAIN-BASE padlóösszefolyó-szett C Vékonyágyas feltét E Lefolyóház bővítővel DN 40-ről DN 50-re Vízszintes vízelvezetés normál konstrukciós magassággal Schlüter -KERDI-SHOWER-T, KERDI-DRAIN BH 50 GV-vel kombinálva A Schlüter -KERDI-SHOWER-T lejtéskialakító lemezt kombináljuk a KD BH 50 GV tel. A lefolyóház az esztrich-rétegben van, vagy be van építve a szigetelésbe. Ebből a konstellációból mm közötti konstrukciós magasság adódik. H 80 mm A B C Schlüter -KERDI-SHOWER-T A vízelvezetési teljesítmény = 0,6 l/s H 80 mm D kétrészes lejtéskialakító elem E L x B = cm H = mm PL = szett 90 x KST x KST x KST x KST részes lejtéskialakító lemez a decentrális vízelvezetéshez L x B = cm H = mm PL = szett Rács- és /keret-szettek A Acél keretű acél rács Schlüter -KERDI-SHOWER-T padlóelem B Schlüter -KERDI szigetelő mandzsetta D Schlüter -KERDI-SHOWER lejtéskialakító lemez KD BH 50 GV padlóösszefolyó szett C Vékonyágyas feltét E Lefolyó ház bűzzárral 180 x KSTO

37 Vízszigetelés / vízelvezetés Horizontális vízelvezetés fokozott vízelvezetési képességgel Schlüter -KERDI-SHOWER-T, KERDI-DRAIN BH 5070 GV-vel kombinálva A vízelvezető képességgel szembeni magasabb elvárások esetén, ha a konstrukciós magasság kellő mértékben rendelkezésre áll, a Schlüter -KERDI-SHOWER-T-t KD BH 5070 GV-vel kombináljuk. A lefolyóház az esztrich-rétegben van, vagy be van építve a szigetelésbe. Ebből a konstellációból mm közötti konstrukciós magasság adódik. A vízelvezetési teljesítmény = 0,8 l/s H 120 mm A B C D H Schlüter -KERDI-SHOWER-T 120 mm E kétrészes lejtéskialakító elem L x B = cm H = mm PL = szett 90 x KST x KST x KST x KST részes lejtéskialakító lemez a decentrális vízelvezetéshez KD rács- és /keret-szettek A formatervezett rács tartó konstrukcióval Schlüter -KERDI-SHOWER-T padlóelem B Schlüter -KERDI szigetelő mandzsetta D Schlüter -KERDI-SHOWER lejtéskialakító lemez KD BH 5070 GV C Vékonyágyas feltét E Lefolyó ház L x B = cm H = mm PL = szett 180 x KSTO Függőleges vízelvezetés Schlüter -KERDI-SHOWER-T, kombinálva a -KERDI-DRAIN BV 50 GV-vel Ennél a kombinációnál a legkisebb konstrukciós magasság a lejtéskialakító lemez magasságának felel meg (= H). Ha aládolgozunk habarccsal vagy szigetelő anyaggal, akkor a konstrukciós vastagság bármikor hozzáigazítható a szomszédos építőelemek magasságához. H A B C A vízelvezetési teljesítmény = 0,6 l/s H Schlüter -KERDI-SHOWER-T D kétrészes lejtéskialakító elem L x B = cm H = mm PL = szett 90 x KST x KST x KST x KST részes lejtéskialakító lemez a decentrális vízelvezetéshez KD rács- és /keret-szettek A Acél keretű acél rács Schlüter -KERDI-SHOWER-T padlóelem B Schlüter -KERDI szigetelő mandzsetta D Schlüter -KERDI-SHOWER lejtéskialakító lemez KD BH 5070 GV padlóösszefolyó szett C Vékonyágyas összefolyó bűzzárral L x B = cm H = mm PL = szett 180 x KSTO

38 Vízszigetelés Schlüter -KERDI-SHOWER-SK /-SKB A Schlüter -KERDI-SHOWER-SK vízszigetelő szett padlósíkban kialakított tusolókhoz. Tartalmazza a Schlüter -KERDI-200 burkolható lemezszigetelést a tusolóterület falfelületeinek szigeteléshez, valamint az ehhez tartozó idomokat a belső sarkokhoz és a csőáttörésekhez. A szett részét képezi továbbá egy Schlüter -KERDI-KEBA toldó-szigetelő szalag a lemezcsatlakozások és a padló-fal csatlakozások szigeteléséhez, továbbá egy Schlüter -KERDI-COLL szigetelő-tömítő ragasztót a szalagok és idomok összeragasztásához. A Schlüter -KERDI- SHOWER-SKB szigetelő-készlet pedig tartalmaz ezen felül egy Schlüter -KERDI- DRAIN-BASE padló-összefolyót is. A Schlüter -KERDI-SHOWER-SK használható hagyományos módon kialakított padlószintbe süllyesztett tusolókhoz vagy a Schlüter -KERDI-SHOWER-T, -TC, -L és -LC lejtés és aljzatképző lemezekkel kombinálva. (Termék adatlap 8.6) *** Figyelem: A Schlüter -KERDI-SHOWER-SKB szigetelő készlet tartalmazza a KD BH 40 padlóösszefolyó készletet és a KD R10 ED1 SGV keret-/rács készletet. Schlüter -KERDI m x 5 m* / 1 m x 10 m** Schlüter -KERDI-COLL 1,85 kg* / 4,25 kg** Schlüter -KERDI-KEBA 12,5 cm x 10 m Schlüter -KERDI-SHOWER-SK KERDI-DRAIN-BASE 1 szett (1. formatervezett ráccsal) *** Schlüter -KERDI-KERECK/FI 2 darab Schlüter -KERDI-KM 2 darab Ø 150 mm épített zuhany szigetelő szett L x B = cm PL = szett 90 x 90 / 100 x 100 KSS 5* x 120 / 150 x 150 KSS 10** 9 Schlüter -KERDI-SHOWER-SKB komplett épített zuhany szigetelő szett padlóösszefolyóval L x B = cm PL = szett 90 x 90 / 100 x 100 KSS 5 KD10 EH 40* x 120 / 150 x 150 KSS 10 KD10 EH 40** 9 38

39 Vízszigetelés A Schlüter -KERDI-SHOWER rendszer Könnyű és biztonságos kivitelezés 3A lefolyó hozzáférhető a vízelvezető cső szerelésekor, ami lehetővé teszi az egyszerű és biztonságos installációt és tömítettség-vizsgálatot. 3A megfelelő lejtést már a Schlüter -KERDI-SHOWER lemez beépítésével biztosítjuk. 3A jól bevált Schlüter -KERDI-DRAIN vékonyágyas feltéttel szigetelt folytonosítást ad a burkolható vízszigetelésekhez. 3Vízszintes vízelvezetés esetén a rácsot 3-30 mm közötti magasságokhoz rugalmasan állíthatjuk (integrált bűzzárral): 3-15 mm) és ezzel megfelel az üvegmozaik, a természetes kő, kerámia vagy egyéb burkolat vastagságának. 3Függőleges vízelvezetés esetén 3-30 mm közötti burkolat vastagságok lehetségesek. A 4. fajta formatervezett burkolható fedőlappal (Design 4) kombinálva bármilyen burkolati vastagság lehetséges. 3A Schlüter -KERDI-SHOWER lemez szögletes és kör alaprajzú tusolókhoz is használható. Nagyon vékony szerkezetvastagság 3A kiegyenlítő lemez vastagsága 60 mm, 3A lejtés-kialakító lemez magassága (mérettől függően) mm 3A teljes konstrukciós magasság burkolat nélkül 100 mm. 3Csekély konstrukciós magasság és könnyű tisztíthatóság azáltal, hogy a bűzelzáró közvetlenül a rácskeretbe van integrálva. 3Függőleges vízlevezető csőhöz közvetlen a teherhordó szerkezetben történő csatlakoztatásnál a kiegyenlítő lemezt el is hagyhatjuk. Itt még alacsonyabb rétegvastagság érhető el (22 40 mm plusz a burkolat vastagsága). Az alapméretek: 90 x 90 cm 100 x 100 cm 120 x 120 cm 150 x 150 cm 90 x 180 cm Előre kialakított szettek A Schlüter -KERDI-SHOWER különösen könnyen kezelhető. A kettéosztott lapokat a helyszínen egy pillanat alatt össze lehet illeszteni, illetve össze lehet pattintani (TB). A Schlüter -KERDI-DRAIN padlóösszefolyók és csatlakozó szettek kisszámú elemből állnak, és ennek megfelelően gyorsan beépíthetők. A rácsok illesztése A rácsokat magasságukban állíthatjuk a csempeburkolat vastagságának megfelelően. A rácsoknak a vízszintes illesztése is lehetséges minden ráültetett elemnél, ahol nincs integrált bűzelzáró. Vízelvezetési kapacitás A szükséges vízelvezetési teljesítményhez igazodva 0,4l /s és 1,4 l/s között különböző lefolyó-variációk állnak rendelkezésre a Schlüter -KERDI-SHOWER lemezekkel kombinálva. Tisztítás / takarítás Az. 1., 2. és 3. számú formatervezett rács- / keret-készletek (bűzelzáró nélkül) beépített szennyfogó szűrővel rendelkeznek. A Schlüter -KERDI-DRAIN-BASE, illetve a rácskeretbe integrált bűzelzáróval rendelkező rács- / keret-készletnél a bűzelzáró a tisztításhoz könnyedén eltávolítható. Központi lefolyó Az akadálymentes, a fogyatékkal élő emberek számára megfelelő kivitelezéshez a hivatalos szervek központi lefolyót ajánlanak, mert ez biztosítja a tusoló kerekesszékkel történő optimális használatát. Csempeméretek A Schlüter -KERDI-SHOWER révén a felhasználható csempeméretek választéka az egészen nagy méretektől az üvegmozaikig terjedhet, korlátozás nélkül. Ez érvényes a várható pontszerű terhelésekre is - például kerekes székes közlekedés esetén (lásd a 8.6 termék-adatlapot). 39
