MEGKÖNNYÍTI A MEZŐGAZDASÁGI MUNKÁT KOMPAKT S 4065 KOMPAKT S 4075 KOMPAKT 4085 KOMPAKT 4095 KOMPAKT 4105 KOMPAKT 4115 KOMPAKT

Átírás

1 MEGKÖNNYÍTI A MEZŐGAZDASÁGI MUNKÁT KOMPAKT S 4065 KOMPAKT S 4075 KOMPAKT 4085 KOMPAKT 4095 KOMPAKT 4105 KOMPAKT 4115 KOMPAKT

2 ÖNNEK OLYAN TRAKTORRA VAN SZÜKSÉGE, AMI AKKOR IS TELJESÍT, AMIKOR A MUNKA NEHÉZZÉ VÁLIK. TARTALOM 4 5 KOMPAKT SOROZAT 8 9 FÜLKE ÉS KEZELŐSZERVEK MOTOR ERŐÁTVITEL ÉS TLT HIDRAULIKARENDSZER MELLSŐ HÁROMPONT-FÜGGESZTŐMŰ HÍD, FÉKEK S-TECH 22 KARBANTARTÁS MŰSZAKI ADATOK 2 3

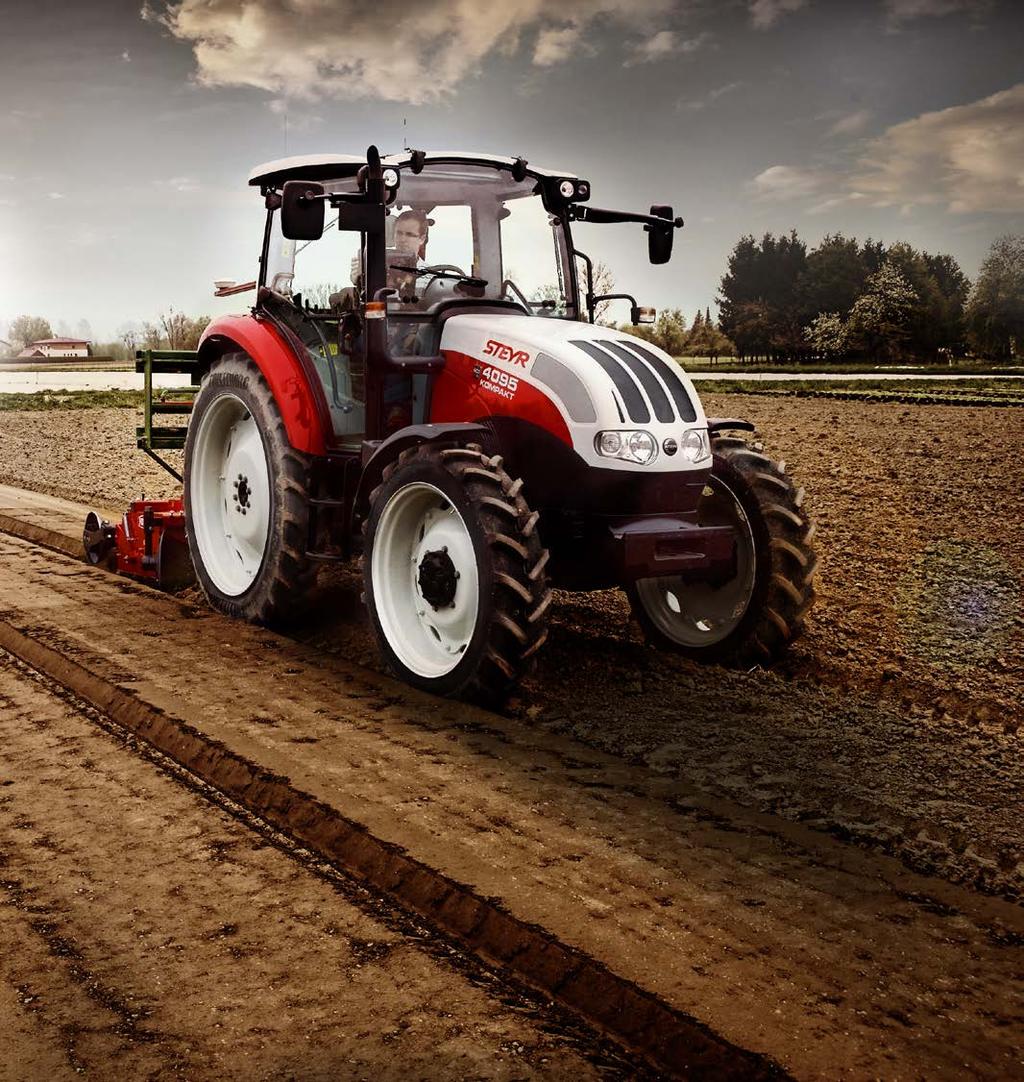

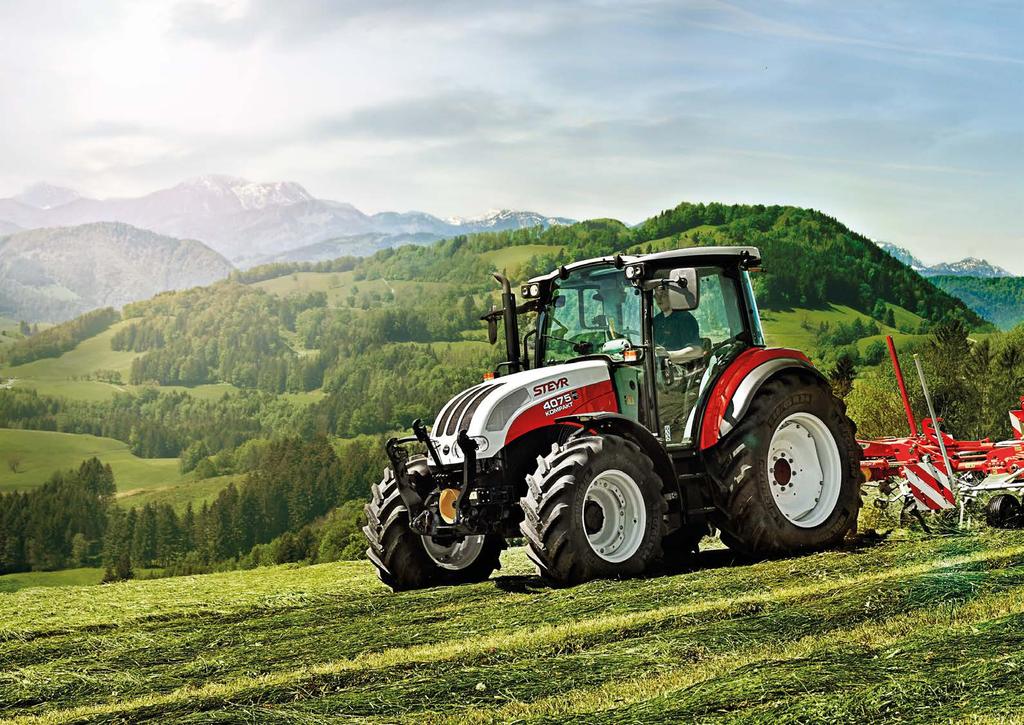

3 OLYAN SOKOLDALÚ, MINT A MUNKA AMIT VÉGEZ. A STEYR Kompakt modellek forradalmasították a költséghatékonyság elvét. Ezek a modellek könnyű szerkezeti építésükkel, rendkívüli manőverezhetőségükkel és mozgékonyságukkal kategóriájuk élvonalába tartoznak. Mindegyik modell a már jól bevált és legmagasabb szintű technológiával lett felvértezve, hogy a legnehezebb munkát is játszi könnyedséggel elvégezze. A kiemelkedő teljesítény-tömeg aránnyal rendelkező 58 és 114 LE közötti dízel motorok garantálják a költséghatékony üzemeltetést. Köszönhetően a kiváló manőverezhetőségnek és alacsony építésnek a Kompakt széria a homlokrakodóval történő feladatokat könnyedén végzi el az állattartó telepeken is. Akár mezőgazdasági vagy erdészeti, akár ipari vagy kommunális feladatokról van szó, a Steyr Kompakt a piac legsokoldalúbb és egyedülálló előnyöket biztosító erőgépe, kedvező beruházási és üzemeltetési költségek mellett. TÖKÉLETES MUNKAHELY. A grandiózus Comfort fülke sík padlóval minden Kompakt modell alapfelszereltsége, ami egyedülálló munkafeltételeket biztosít a gépkezelőnek. A vezérlő szerkezetek optimalizált és ergonomikus kialakításának köszönhető, hogy az erőgép, a hidraulika és a TLT-funkciói intuitív és biztonságos módon működtethetők. A végletekig tökéletesített hangszigeteléssel a fülke zajszintje minimálisra csökkent. A zavartalan körpanorámás kilátás garantálja a munkaeszközök biztonságos és gyors csatlakoztatását, és teszi pontossá a manőverezést. A nagy méretű nyitható tetőablak ideális rálátást biztosít a homlokrakodóra, még teljesen felemelt állapotban is. KIEMELKEDŐ TELJESÍTMÉNY. Az ideális teljesítmény-tömeg arány és a legújabb generációs, robusztus, nyomatékos motor a garancia arra, hogy a Kompakt minden kihívásra készen áll. A közös nyomócsöves turbódízel motorok még a legnagyobb teljesítményüket is kiemelkedő üzemanyag-megtakarítás mellett adják le. A már bizonyított és tesztelt hajtómű több változatban érhető el, opcióban mászófokozat és PowerShuttle irányváltó rendelhető. Ugyancsak opciós tétel az elektrohidraulikusan kapcsolható összkerék-meghajtás, ami hatékonyan adja át a teljesítményt a meghajtott kerekekre. Ennek köszönhetően mindig elegendő teljesítmény áll rendelkezésre a TLT számára, hogy egy adott művelet minden lépését gyorsan elvégezhesse. ROBOSZTUS HIDRAULIKARENDSZER. Az erős felépítésű hátsó hárompont-függesztőmű és a teljesítmény-hatékony mechanikus (MHR) vagy elektronikus hárompont-függesztőmű szabályozásnak (EHR) köszönhető a Kompakt akár 3700 kg-os, a Kompakt S 2000 kg-os emelési kapacitása. 360 A TÖKÉLETES MINDENES. Körpanorámás, 360 -os kilátás a fülkéből. Kényelmes munkavégzés a Multikontrolleres kartámasznak köszönhetően. Légkondicionáló és fűtési rendszer tökéletesített szellőztetéssel. Nagy fényerejű munkalámpák. EcoTech motorok a nagyobb teljesítmény és alacsonyabb fogyasztás szolgálatában. A legkorszerübb 4 hengeres közös nyomócsöves, turbófeltöltéses, töltő levegőhűtéses dízelmotorok LE maximális teljesítménnyel. MHR/ EHR EFH 55 Mechanikus (MHR), vagy elektronikus (EHR) függesztőmű szabályozás. Elektronikus mellső függesztőmű szabályozó rendszer (EFR) tehermentesítő funkcióval. Elektrohidraulikus összkerék-meghajtás és differenciálzár vezérlés. Szűk fordulókör, akár 55 -os kormányzási szög mellett. Opti-Stop rendszer mind a 4 kerékre ható fékezéshez. Alacsony építés. 2,5 méter maximális magasság.* Erőátviteli rendszerek széles választéka minden feladatra. Felnik és gumiabroncsok széles választéka minden alkalmazási területekhez. Terhelés alatt kapcsolható PowerShuttle irányváltó a kiváló manőverezhetőségért. S-TECH precíziós gazdálkodási technológia: Mindig egy sorral előrébb! Mászófokozat az akár 123 m/h munkasebességhez. 600 munkaórás szervizintervallum. 4 * abroncsozástól függően 5

4 MIVEL ÖN KEMÉNY MUNKÁT VÉGEZ, EZÉRT MEGÉRDEMEL EGY OLYAN KÖRNYEZETET, AHOL A MUNKAVÉGZÉS ÉLVEZETTÉ VÁLIK. 6 7

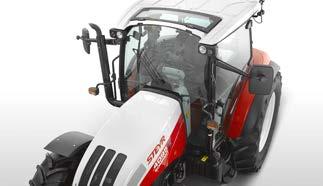

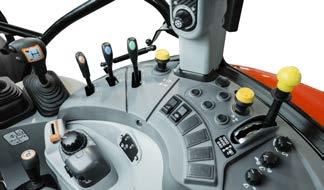

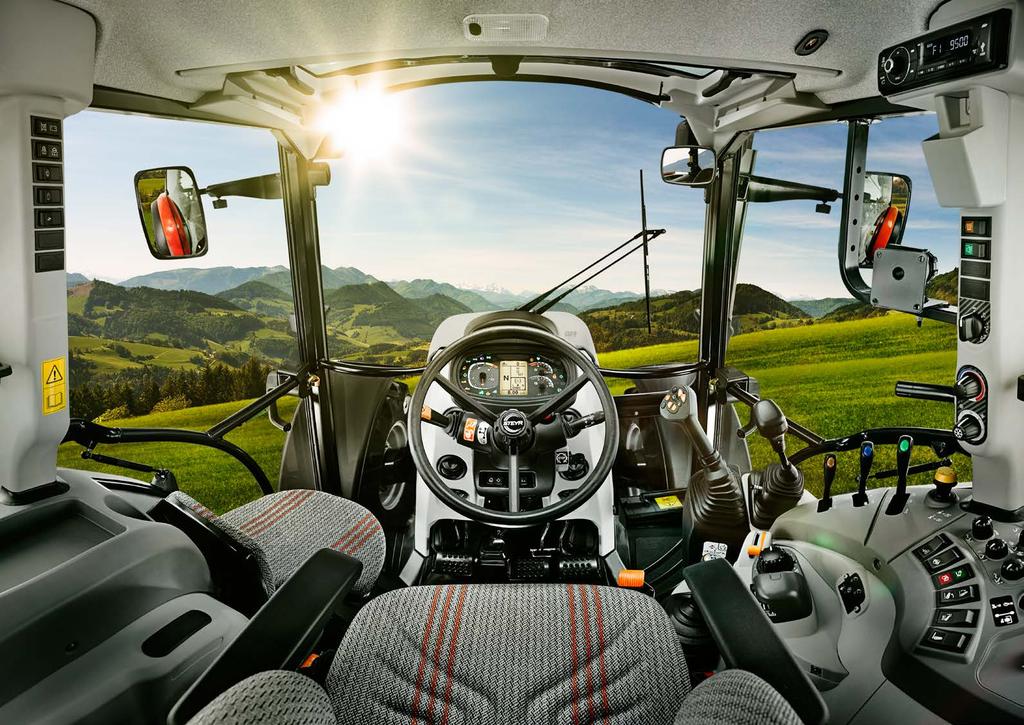

5 ÉLVEZET BENNE ÜLNI. A Kompakt sorozat sík padlóval rendelkező Comfort fülkéjének kialakítása a nagyobb testvérek fülkéjének mintájára épült. A be- és kiszállás a fülkébe mindkét oldalról biztosított és megfelel egy optimális munkakörnyezettől elvárható minden követelménynek. Az ergonomikus kialakítású kezelőszervek, kényelmes vezető- és utasülés, kiváló hangszigetelés és hasonlóan kiváló szellőztető, valamint légkondicionáló rendszer tökéletes munkakörülményt biztosít. A nyitható első, hátsó és oldalsó ablakok, valamint a napellenzős tetőablak optimális körpanorámás kilátást biztosítanak. TÁGAS TÉRÉRZET. A kardánalagút nélküli, sík fülkepadlónak köszönhető a fülkébe való gyors be- és kiszállás, valamint a tágas lábtér. A fülke kiterjedt méretei és az egyedülálló kilátás jóvoltából a térérzetet bámulatos, ami általában csak a piacon elérhető legnagyobb traktorokra jellemző. ERGONOMIKUS MULTICONTROLLER. A Kompakt 4075 és 4115 HI-LO modellek opciós tételként Multicontroller rel rendelhetők. A Multicontroller a vezetőülés mellett jobb oldalon került elhelyezésre, ezért használata egyszerű és kényelmes. A négy fokozat, a PowerShift és az elektrohidraulikus kuplung működésén kívül a Multicontroller a PowerShuttle terhelés alatt kapcsolható irányváltót is vezérli. Ezek mellett a hátsó hárompont-függesztőmű emelésén és süllyesztésén kívül az opciós mellső hárompont-függesztőmű emelése és süllyesztése is vezérelhető. A TÖKÉLETES MUNKAKÖRNYEZET. A fülke klímáját a tökéletesített fűtés, szellőztetés és légkondicionáló rendszer teszi folyamatosan kellemessé. Ennek köszönhetően az ablakok bármilyen időjárási viszony és hőmérséklet esetén is védettek a párásodás ellen. A kiváló hangszigetelés tovább emeli a gépkezelő munkakörnyezetének színvonalát. KÉNYELEM ÉS BIZTONSÁG. A Kompakt ülésében a gépkezelő kényelme elsőrangú, így még egy hosszúra nyúlt munkanap után is frissen hagyhatja el a vezetőfülkét. A zavartalan kilátást nyújtó tetőablak beépített napellenzővel kényelmessé és biztonságossá teszi a homlokrakodóval történő munkavégzést. Szükség esetén a tetőre szerelhető nagy teljesítményű munkalámpák varázsolják az éjszakát nappallá, ezzel a Kompakt modellek hatékonysága tovább növelhető. A MULTICONTROLLER FUNKCIÓI: PowerShuttle terhelés alatt kapcsolható irányváltó/ tolatás funkció működtetés a kormányoszlop bal oldalán EHR hátsó hárompont-függesztőmű emelés/süllyesztés TOVÁBBI JELLEMZŐK: Ergonomikus kezelőszerv és műszer elrendezés Jobb és bal oldali kényelmes ki- és beszállás a fülkébe Tökéletes kényelmű vezető- és utasülés Mellső hárompont-függesztőmű emelés/süllyesztés (EHR) váltókarral PowerClutch a multifunkciós sebességváltó karról vezérelhető elektrohidraulikus kuplung 2 fokozatú PowerShift (HI-LO) Légrugózású, oldalra fordítható vezetőülés Kivételes hangszigetelés és szellőztetőrendszer Állítható tetőablak ideális a homlokrakodós munkavégzéshez Nagy teljesítményű fényszórók 8 9

6 ERŐSSÉGE AZ INTELLIGENS MEGHAJTÁS: Maximális teljesítmény alacsony motorfordulatszámon Kevesebb üzemanyag-fogyasztás Alacsony rezgésszint Minimális zajkibocsátás Kíméletes munkaeszköz kezelés Alacsony, 700 f/perces alapjárat 600 munkaórás karbantartási szervizintervallum MAXIMÁLIS TELJESÍTMÉNY, MINIMÁLIS FOGYASZTÁS. A KEVESEBB NÉHA TÖBB. Az új Fiat PowerTrain (FPT) F5C típusú 4 hengeres közös nyomócsöves motor, nemcsak a névleges fordulatszámon adja le a teljesítményt, hanem már az üzemanyag-takarékos 1800 motorfordulattól kezdve. Ez azt jelenti, hogy még nehéz munkavégzés esetén az üzemanyag-fogyasztás mellett a zajés károsanyag-kibocsátás is rendkívül alacsony marad. MERT A TELJESÍTMÉNY NEM A VÉGSŐ CÉL. A STEYR rengeteg időt fordított az új F5C motor teljesítményének az adott üzemi feltételekhez történő optimalizálására. Az ábrán tisztán kivehető, hogy a maximum 457 Nm már az üzemanyag-takarékos 1500 f/percen rendelkezésre áll. TELJESÍTMÉNY [kw] MAX. TELJESÍTMÉNY 1800 F/PERCTŐL. Alacsonyabb fordulatszám = alacsonyabb üzemanyag-fogyasztás. Köszönhetően az új EcoTech koncepciónak. NYOMATÉK [Nm] MAX. NYOMATÉK 1500 F/PERCEN. Az új STEYR traktorok alacsony fordulatszámon sem fogynak ki az erőből. A nyomatékgörbe a gazdaságos 1500 f/percre történő optimalizálásával az új FPT motorok pontosan akkor adják le a maximális nyomatékukat, amikor szükség van rá

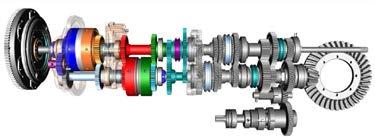

7 TÖKÉLETESEN ILLESZKEDIK: sebességfokozatú (mászófokozattal 40 40), 2 fokozatú PowerShift (HI-LO) erőátvitel, az irányváltás érzékenységének három fokozatú kapcsolásával (Lágy, Közepes, Gyors) szinkronváltós erőátvitel mechanikus osztó - művel, mechanikus vagy PowerShuttle irányváltóval. MAGAS CSOPORT KÖZEPES CSOPORT ALACSONY CSOPORT 24 24, 2 fokozatú PowerShift erőátvitel PowerShuttle irányváltóval, 18.4R34 hátsó abroncsokkal 4. fokozat 3. fokozat 2. fokozat 1. fokozat 4. fokozat 3. fokozat 2nd gear 1. fokozat 4. fokozat 3. fokozat 2. fokozat 1. fokozat 0 6,3 8,7 4,3 5,5 2,8 3,3 2,5 3,0 1,8 2,1 1,2 1,5 0,8 1,0 10,8 7, ,2 12,7 16,5 19, ,1 28,4 Mas. sebesség PowerShuttle-lal (LO-HI) [km/h] 30 33, (mászófokozattal 20 20) szinkronizált kézi váltókarral, mechanikus vagy opcióban PowerShuttle irányváltóval 30 vagy 40 km/h-hoz. Széles erőátviteli választék minden munkavégzéshez. PowerShuttle a könnyű előre- és hátrameneti manőverezéshez a kuplung működtetése nélkül. 39,4 40 MINDEN TÖKÉLETESEN MŰKÖDIK. A felhasználás jellegétől és az elvégzendő munkától függően, különböző erőátviteli változatok állnak rendelkezésre, amelyek a leghatékonyabban adják le a motor nyomatékát a meghajtott kerekekre és a TLT-(k)re. MINDENKOR A LEGJOBB ÁTTÉTEL. Kategóriájának egyik legszélesebb hajtómű választékat kínálja az egyszerű (opcióként terhelés allatt kapcsolható irányváltóval) sebességfokozatú mechanikus rendszerű váltótól, a 2 fokozatban terhelés alatt kapcsolható Power Shifttel rendelkező váltón keresztül a sebességfokozatú váltóig. Minden hajtómű változathoz rendelhető mászófokozat is. A Power Clutch (elektrohidraulikus kuplung) segítségével a 4075 és 4115 Kompakt modellek könnyen használhatók a kuplungpedál működtetése nélkül. Mindezeknek köszönhető, hogy a Kompakt modellek kategóriájukban kimagasló megbízhatóságot és termelékenységet nyújtanak. TLT MINDEN ALKALMAZÁSHOZ. Minden Kompakt és Kompakt S modell felszerelhető különböző fordulatszámon működő TLT-vel. A TLT fordulatszámok tökéletesen harmonizálnak a motor teljesítményével. A közötti Kompakt modellek elektrohidraulikus TLT kapcsolással is elérhetők. A Kompakt S modellek TLT-je szervohidraulikusan kapcsolható. A TLT szabványos fordulatszámai tökéletesen illeszkednek a maximális teljesítményhez tartozó fordulatszámhoz. A gazdaságos 540E TLT fordulat az 1535 f/perces motorfordulatszámon érhető el. Ez az a munkapont, ahol a motor a legmagasabb nyomatékot fejti ki a legalacsonyabb fajlagos üzemanyag-fogyasztási szint mellett. BIZTONSÁBAN A PARKOLÓFÉKKEL MINDEN TEREPEN. A PowerShuttlelel szerelt hajtóművek parkolófékkel is rendelhetők. Ezesetben a hajtómű blokkolását egy körmös egység végzi, ami megakadályozza a traktor mozgását a terepviszonyoktól függetlenül. Mászófokozat működtetése speciális vezérlőkarral Mászófokozattal szerelt hajtóművek névleges motorfordulaton az alábbi legalacsonyabb sebességet teszik lehetővé: 40 40, 204 m/h 20 20, 130 m/h Abroncs típustól függő sebesség 12 13

8 TELJES ERŐVEL ELŐRE! A Kompakt S modellek robusztus mechanikus hárompont-függesztőmű szabályozással (MHR) rendelkeznek, míg a 4075 és 4115 Kompakt modellek esetén MHR vagy elektronikus hárompont-függesztőmű szabályozás (EHR) is választható. A hátsó hárompont-függesztőmű maximális emelési kapacitása külső kiegészítő munkahengerrel 3700 kg, opcióban rendelhető második kiegészítő munkahengerrel 4400 kg is elérhető. esetén a hátsó sárvédőn lévő nyomógombokkal vezérelhető. Ennek segítségével biztosítható a munkaeszközök könnyű és gyors csatlakoztatása. A Kompakt S modellek emelési kapacitása elérheti az 2500 kg-ot, addig a nagyobb teljesítményű Kompakt modellek esetén opcióban rendelhető második kiegészítő munkahengerrel 4400 kg érhető el. 1 HIDRAULIKUS TELJESÍTMÉNYSZABÁLYOZÁS. Nagy teljesítményigényű hidraulikus feladatok esetén a Kompakt közötti modellek 64 l/perces állandó térfogatáramlású szivattyúval szereltek. A kormányzási rendszer ellátására külön szivattyú 36 l/perc teljesítményt biztosít. Meggyőző teljesítményű a Kompakt S modellek hidraulikaszivattyúja is, amivel 48 l/perc térfogatáramlás biztosított és különálló kormányszivattyúval rendelkeznek. Minden Kompakt modell felszerelhető akár három pár mechanikus hátsó kihelyezett gyorscsatlakozóval és egy hidraulikus elosztóegységgel, amivel akár nyolc gyorscsatlakozó pár állhat rendelkezésre a traktor hátulján. A gyorscsatlakozó párok kettős működésűek, hidraulikus végállás határolóval és úszó helyzettel. Ezen kívül két további középen elhelyezett gyorscsatlakozó pár rendelhető, amelyek kiválóan alkalmasak homlokrakodó csatlakoztatásához. A középen elhelyezet gyorscsatlakozók pontos vezérlése egy ergonomikus kialakítású, keresztirányban kapcsolható vezérlőkar segítségével történik. ERŐTELJES HÁROMPONT-FÜGGESZTŐMŰ. Az MHR-rel felszerelt Kompakt modellek gyors emelési / süllyesztési funkcióval rendelkeznek. A Kompakt közötti HI-LO modellekhez opcióban rendelhető az elektronikus függesztőmű szabályozás (EHR). Ez teszi lehetővé a kiválasztott emelési pozíció gyors és könnyű elérését. Az emelési pozíció beállítását MHR esetén egy mechanikus rendszer végzi, ami EHR Minden Kompakt modell elérhető mechanikus hárompont-felfüggesztőmű szabályozóval és intuitív kezelő szervekkel 2 EHR rendelhető Kompakt két fokozatú PowerShift modellekhez 3 Külső nyomógombok a hátsó függesztőmű és TLT vezérléséhez KOMPAKT TELJESÍTMÉNYÁTADÁS: Robusztus hátsó hárompont-függesztőmű belső munkahengerrel és akár 2 külső kiegészítő munkahengerrel Mechanikus hárompont-függesztőmű szabályozó (MHR) külső mechanikus vezérléssel Elektronikus hárompont-függesztőmű szabályozó (EHR) nyomógombok mindkét sárvédőn 2 fokozatú PowerShift hajtómű esetén Maximális emelési kapacitás Kompakt 4075, 4085, 4095, 4105 és 4115 esetén akár 4400 kg, Kompakt 4055S és 4065S esetén akár 2500 kg Akár 64 l/perc térfogatáramlású hidraulikaszivattyú, különálló kormányszivattyúval Akár 8 kihelyezett gyorscsatlakozó pár hátul és további 2 pár középen elhelyezve Homlokrakodó vezérlés ergonomikus 2 keresztirányban kapcsolható vezérlőkarral a műszerfalon 14 15

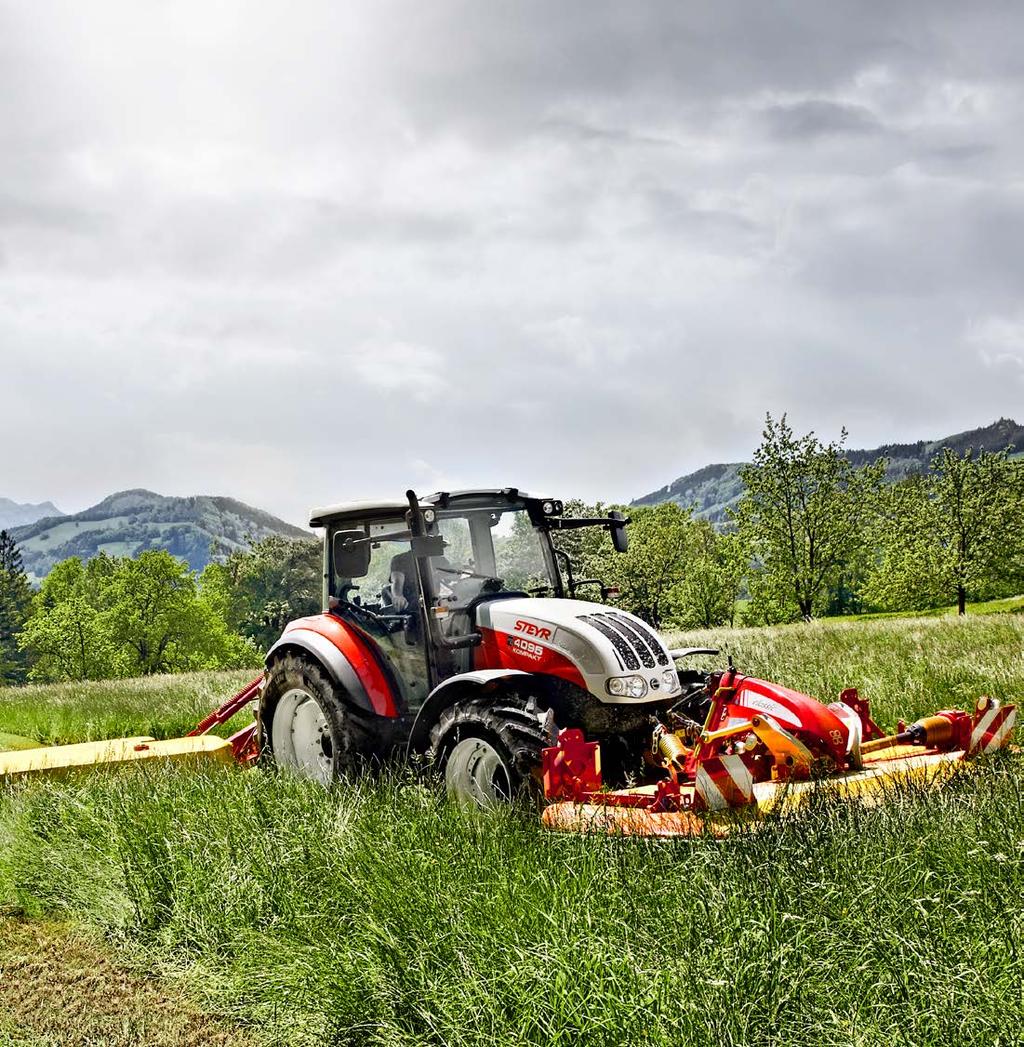

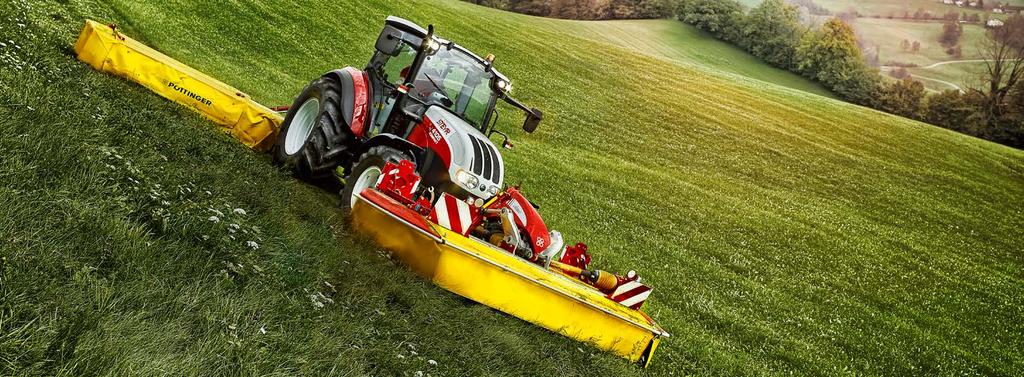

9 TEHERMENTESÍTÉS NYOMÁS ALATT. Az elektronikus függesztőmű szabályozás (EFH) a legoptimálisabb rendszer a mellső függesztésű munkaeszközök tehermentesítésére. A talajnyomás állandó alacsony értéken tartható, amit a gépkezelő egyedileg szabályozhat. Ezáltal a mellső függesztésű munkaeszközök pontos vezérlése és ellenőrzése biztosított, valamint meredek terepviszony esetén kiküszöböli a sodrodás veszélyét. KOMPAKT SOROZAT MELLSŐ HÁROMPONT-FÜGGESZTŐMŰ: Mellső függesztőmű elektronikus függesztőmű szabályozással (EFH), talajnyomás ellenőrző funcióval biztosítja a meredek terepen történő biztonságos és produktív kaszálást. Alvázhoz rögzített mellső hárompont-függesztőmű és TLT opcionálisan EFH rendszerrel, vagy alapkivitelben mechanikus hátsó gyorscsatlakozóról üzemeltetve. Mellső híd rögzítésű hárompont-függesztőmű EFH munkaeszköz vezérléssel a tökéletes beállításhoz és talajkövetéshez. A mellső hárompont-függesztőmű emelés/süllyesztés külső myomógomb vezérléssel. HAGYOMÁNYOS MELLSŐ FÜGGESZTŐMŰ. A mellső kasza teljes súllyal a csúszótalpakra nehezedik. Egyenletlen terepen a nagy talajnyomás a jelentősen csökkenti a fű és a takarmány minőségét. KÉPES MODOSÍTANI A NYOMÁS NAGYSÁGÁT. A kaszálógép kisebb talajnyomás mellett jobb kaszálási eredményt ér el és megóvja a talajt. A mellső hídra ható terhelés beállításával a traktor manőverezhetősége javul és biztonságossá teszi a lejtőn vagy meredek terepen történő munkavégzést. HAGYOMÁNYOS MELLSŐ FÜGGESZTŐMŰ. Egy hagyományos mellső függesztőmű esetén a munkaeszköz magasságát a mellső kerekek pozícója határozza meg. Ezért az első kerekek a talaj egyenletlenségeire csak a munkaeszköz áthaladása után tud reagálni. Ez azt jelenti, hogy a talajnyomás először a munkaeszközre hat, miközben a kerekek terhelése csökken. Ez károsítja és földdel szennyezi a lekaszált takarmányt. EFH ELEKTRONIKUS FÜGGESZTŐMŰ SZABÁLYOZÁS. Az EFH vezérlőszelep terhelésérzékelője egyenletes talajon automatikusan felméri a mellső függesztésű munkaeszköz által kifejtett talajnyomást és ennek megfelelően emeli vagy süllyeszti a függesztőművet, hogy a nyomás állandó maradjon. Ez jobb terményminőséget eredményez, a talaj megóvásra kerül, valamint optimalizálja a kormányzási jellemzőket és növeli a gépkezelő kényelmét. A mellső függesztésű munkaeszköz súlyának 100%-a 16 17

10 MINDIG A LEGJOBB ÚTON Egyedülálló manőverező képessége a Kompaktot rugalmassá és univerzálisan felhasználhatóvá teszi. A Kompakt S modellek mindössze 3,82 m-es fordulóköre még a legszűkebb helyeken is kivételes manőverezhetőséget biztosít. Az Opti-Stop rendszer automatikusan bekapcsolja az összkerékmeghajtást, ha mindkét fékpedál működésbe lép. A mellső hídhoz rendelhető opciós tárcsafékek tovább segítik a biztonságos 4 kerekre ható fékezést. Az elektrohidraulikus differenciálzár vagy a részlegesen önzáró differenciálmű maximális vonóerőt biztosít bármilyen körülmények között. A külön hidraulika szivattyúval táplált szervokormány kezelése könnyű és pontos, még nehéz terhek emelése esetén is. A légfék és/vagy hidraulikus pótkocsi fék biztonságos szállítást eredményez. MÉG NAGYOBB TELJESÍTMÉNY. A Kompakt modellek megerősített, nagy teljesítményű mellső és hátsó hídjának köszönhető a maximálisan megengedett 6000 kg-os össztömeg. Az 540/65R34 vagy 600/60R30 hátsó gumiabroncs méretek nagyobb felfekvő felületet biztosítanak, ezzel csökkentve a talajra nehezedő nyomást. MANŐVEREZHETŐBB. BIZTONSÁGOSABB. KÉNYELMESEBB. A mindössze 3,82 m-es (Kompakt S) vagy 4,33 m-es (Kompakt) fordulókörrel rengeteg idő takarítható meg a gazdaságban, gazdasági épületekben és a táblavégi fordulókban. A traktor erős leterheltsége esetén is elegendő fékerő áll rendelkezésre a nedves tárcsafékeknek köszönhetően. Az elektrohidraulikus összkerékmeghajtás és differenciálzár vezérlés kezelőszervei a jobb oldali gépkezelői konzolon találhatók. 3,82 m Fordulókör: Kompakt S esetén 3,82 m; Kompakt esetén 4,33 m * Fordulókör: Kompakt S esetén 3,82 m; Kompakt esetén 4,33 m 19

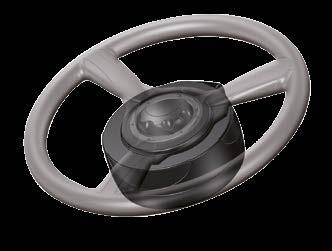

11 SOHA NEM TÉR LE A HELYES ÚTRÓL: STEYR S-TECH. AUTOMATIKUS KORMÁNYZÁS. Az EZ-Pilot rendszer esetén integrált elektromos motor forgatja a kormánykereket. A rendszer átveszi a kormányzás teljes folyamatát a gépkezelőtől és kedvező áron nyújt nagy pontosságot. A kormányoszlopra épített motor nem blokkolja a kezelőszervekhez történő hozzáférést és megtartja az eredeti gépkezelői lábteret. A rendszer kikapcsolt állapotában a kézi kormányzás korlátozás nélkül folytatható. OLYAN MINTHA SÍNEKEN HALADNA. Az Autopilot automatikus kormányzási rendszer a gépkezelő beavatkozása nélkül teszi lehetővé a traktor kormányzását bármilyen terepviszony esetén is. Az Autopilot rendszer rendkívüli pontossággal kormányoz, akár 40 km/h sebességnél is. KIFEJEZETTEN A SPECIALISTÁKNAK. A passzív AGGPS TRUEGUIDE kormányzási rendszer tökéletesen a nyomvonalon tartja a munkaeszközt a traktor útvonalának automatikus kiigazításával. Az aktív AGGPS TRUETRACKER kormányzási rendszer ugyanazon a kijelölt nyomvonalon tartja a munkaeszközt és a traktort. 20 AZ S-TECH ÖSSZEFOGLALÓ: Országos lefedettségű RTK hálózat Nyomvonal követés egyenes vonalon, íven vagy táblavégi fordulókban Minőségi AG 15 GPS jelvevő Traktor sebesség adatainak továbbítása a munkaeszköznek Gyors átszerelés más erőgépbe Térkép és adatmentés USB-re Precíz sorkövetés a 15 LED-es fénysor segítségével TERMÉKTÁMOGATÁS EZ-Pilot TM FM-750 TM monitorral A STEYR a kiváló minőségű termékek kínálatán felül, az ezekhez szükséges felhasználói termékinformációt és szakképzést is biztosítja. A szakképzés helyszíne lehet bárhol akár a szántóföldön, a gazdaságban vagy a kereskedés területén a képzés közvetlenül az erőgépen történik, így könnyedén elsajátítható a hatékony, gazdaságos és kényelmes munkavégzés. Az Agro-Tipp Kft. munkatársai kézséggel állnak rendelkezésre az S-Tech termékekkel kapcsolatban felmerülő bármely kérdés esetén, továbbá nyújtanak termékinformációt és gyakorlati szaktanácsadást. 21

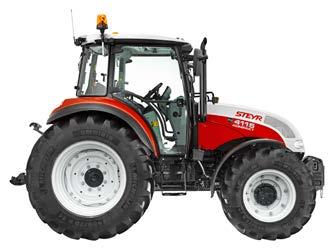

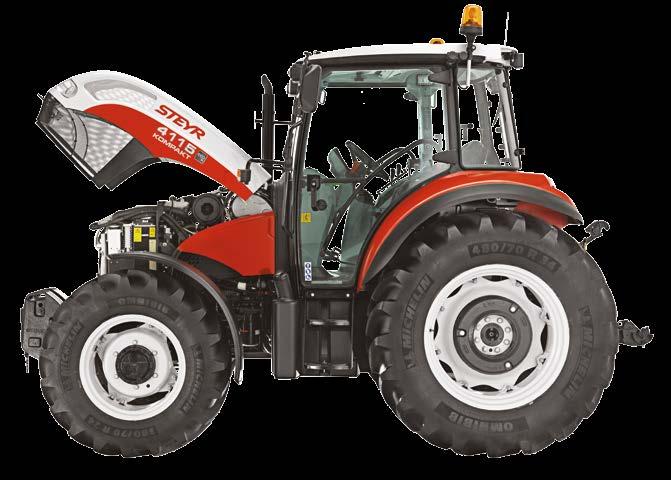

12 NINCS GOND BELŐLE! KARBANTARTÁSI MUNKA MOTORTELJESÍTMÉNY STEYR 4115 KOMPAKT MŰSZAKI ADATOK E 540 Max. teljesítmény 1800 f/percnél = 84 kw (114 LE) Névleges teljesítmény 2300 f/percnél = 84 kw (114 LE) Max. nyomaték 1500 f/percnél = 457 Nm Teljesítmény [LE] Kompakt EcoTech motorok NYOMATÉKRUGALMASSÁGA 32% Kényelmes üzemanyag-feltöltés. Könnyű ékszíj ellenőrzés. Olajszint-ellenőrzés és -feltöltés a motorháztető felemelése nélkül Nyomaték [Nm] 1,000 1,200 1,400 1,600 1,800 2,000 2,200 Fordulatszám [f/perc] STEYR KOMPAKT S ÉS KOMPAKT MÉRETEK: MODELLTŐL FÜGGŐEN Folyamatos tisztítás a Piclon-szűrőkkel, karbantartásuk elvégzendő, ha a figyelmeztető lámpa kigyullad. Az egyrészes motorháztető gázteleszkópokkal egyszerűen nyitható két pozícióba (45 /90 ), mellső függesztésű munkaeszköz használat esetén is. Gyors és egyszerű hűtőrács és a légkondicionáló rendszer tisztítás. D C F F B A E MÉRET 4055 KOMPAKT S 4065 KOMPAKT S 4075 KOMPAKT 4085 KOMPAKT 4095 KOMPAKT 4105 KOMPAKT 4115 KOMPAKT A: Teljes hossz az orrsúlyokkal és a hátsó emelőkarokkal együtt [mm] B: Teljes szélesség a hátsó sárvédőknél [mm] C: Teljes magasság min. max. [mm] D: Magasság a hátsó híd közepétől a fülke felső széléig [mm] E: Tengelytáv [mm] F: Mellső nyomtáv min. max. [mm] Hátsó nyomtáv min.- max. [mm]

13 MODELL ERŐÁTVITEL MOTOR TLT 4 sebességfokozatú szinkronváltó 3 tartományban Mászófokozatú kivitel 20 előre- és 20 hátrameneti fokozattal Mechanikus irányváltóval PowerShuttle irányváltóval 2 fokozatú PowerShift (HI-LO), 4 sebességfokozatú szinkronváltó 3 tartományban, 24 előre- és 24 hátrameneti fokozattal 40 km/h Mászófokozatú kivitel 40 előre- és 40 hátrameneti fokozattal Elektrohidraulikus PowerShuttle irányváltóval 4 sebességfokozatú szinkronváltó 3 tartományban, 24 előre- és 24 hátrameneti fokozattal 40 km/h Mechanikus irányváltóval PowerShuttle irányváltóval Névleges motor teljesítmény ECE R120 1) [kw/le] Közös nyomócsöves turbódízel motor töltőlevegő-hűtéssel / TIER III B TLT motorfordulat [f/perc] Névleges OECD Hengerek motor- Max. nyomaték Üzemanyagtartály nyomatékrugalmasság Űrtartalom száma / fordulat- szám f/perc] (liter) ECE R120 1) Multicontrollerrel [%] [cm [ f/perc] 3 ] 540/540E 540/ E/1000 Útarányos TLT Mellső TLT * [f/perc] KOMPAKT S 4065 KOMPAKT S 4075 KOMPAKT 4085 KOMPAKT 4095 KOMPAKT 4105 KOMPAKT 4115 KOMPAKT 43/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / 2125 MODELL HIDRAULIKARENDSZER ÖSSZKERÉKHAJTÁS / KORMÁNYZÁS ABRONCSOK 2) TÖMEG* FÜLKE MHR Mechanikus hárompontfüggesztőmű szabályozás EHR Elektronikus hárompontfüggesztőmű szabályozás Tandemszivattyú max. térfogatáramlás hidraulika / kormányzás [l/perc] Max. emelőkapacitás / folyamatos emelőkapacitás OECD szerint 610 mm-en [kg] Kihelyezett gyorscsatlakozó párok hátul/középen Mellső hárompontfüggesztőmű* max. emelési kapacitás [kg] Elektrohidraulikus összkerékmeghajtásvezérlés Kormányzási szög [ ] Min. fordulókör [m] Standard abroncsok* Mellső Hátsó Legkisebb üres tömeg [kg] Megengedett legnagyobb össztömeg [kg] 4055 KOMPAKT S 48/ /2100 3/ KOMPAKT S 48/ /2100 3/ KOMPAKT 64/ /3350 3/ KOMPAKT 64/ /3350 3/ KOMPAKT 64/ /3350 3/ KOMPAKT 64/ /3350 3/ KOMPAKT 64/ /3350 3/ R , R R , R R , R R , R R , R R , R R , R Tágas fülke, egyedileg állítható vezetőülés deréktámasszal, minimális rezgésszinttel, max. zajszint 75 db(a), fűtés és légkondicionáló rendszer, nagy méretű szélvédő, zavartalan körpanorámás kilátás, függőlegesen elhelyezett kipufogócső az A-oszlop mellett, íves motorháztető kialakítás, tetőablak, nagy teljesítményű fényszórók, ergonomikusan kialakított kezelőszervek és kijelzők. * Az adott ország szabályainak és előírásainak függvényében Alapfelszereltség Opcionális felszereltség Nem elérhető 1) Az ECE R120 megfelel az ISO és 97/68/EEK előírásainak 2) Kérésre speciális tartozékként más abroncsok is elérhetőek (felár ellenében) 24 25

14 MIVEL ÖN KEMÉNYEN MEGDOLGOZIK A PÉNZÉÉRT, MEGÉRDEMEL EGY OLYAN TRAKTORT, AMI MEGÉRI AZ ÁRÁT.

15 A JÖVŐBEN IS a partner company of Agro-Tipp No.1 Kft Tolna, 0584 hrsz. Telefon: ; agrotipp@agrotipp.hu
