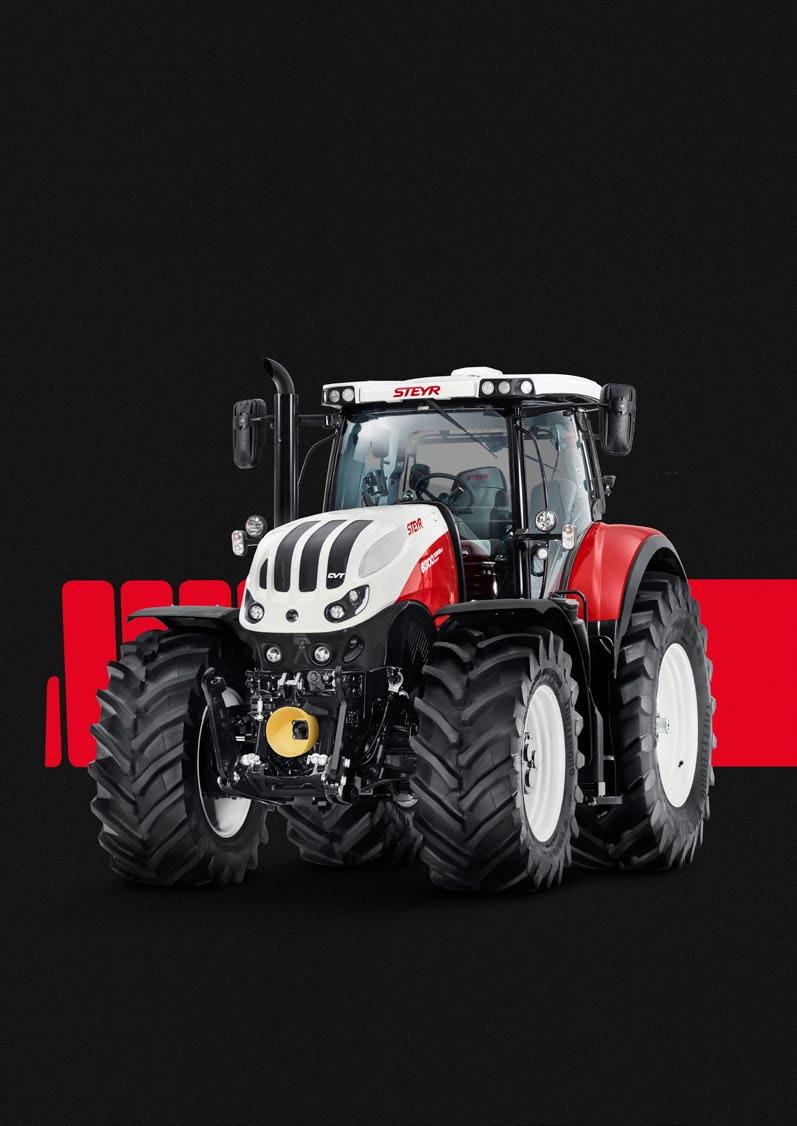

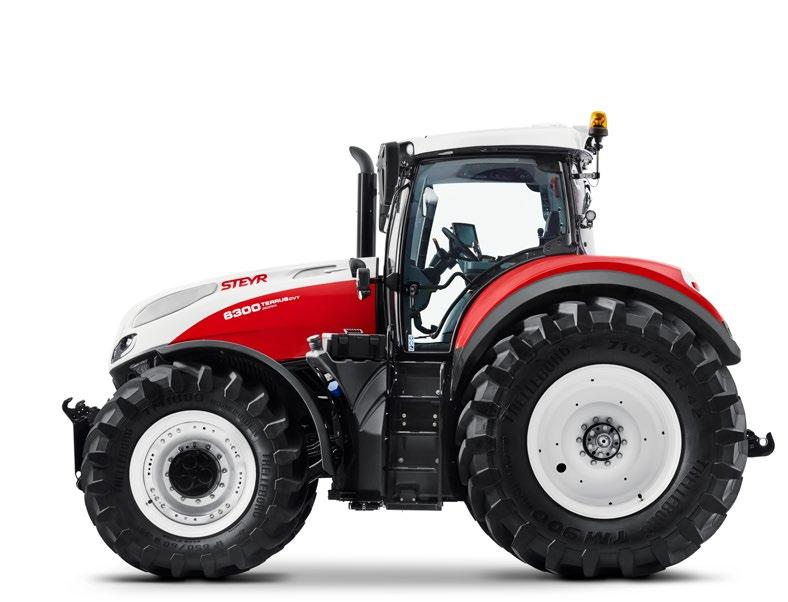

1 A LEGERŐSEBB TERRUS CVT 6300 TERRUS CVT

2 MIVEL ÖN MINDEN ENERGIÁJÁT A MUNKÁJÁBA FEKTETI, EZÉRT SZÜKSÉGE VAN EGY OLYAN TRAKTORRA, AMELLYEL MINDEN BEFEKTETÉSE MEGTÉRÜL

3 TARTALOM 6-7 TERRUS CVT SOROZAT 8-15 FÜLKE ÉS KEZELŐSZERVEK MOTOR CVT ERŐÁTVITEL TLT HIDRAULIKA-RENDSZER HÍD, FÉKEK, ABS S-TECH S-TECH 700 MONITOR EASY-TRONIC II ÉS ISOBUS III SZERVIZ 38 KARBANTARTÁS MŰSZAKI ADATOK 4 5

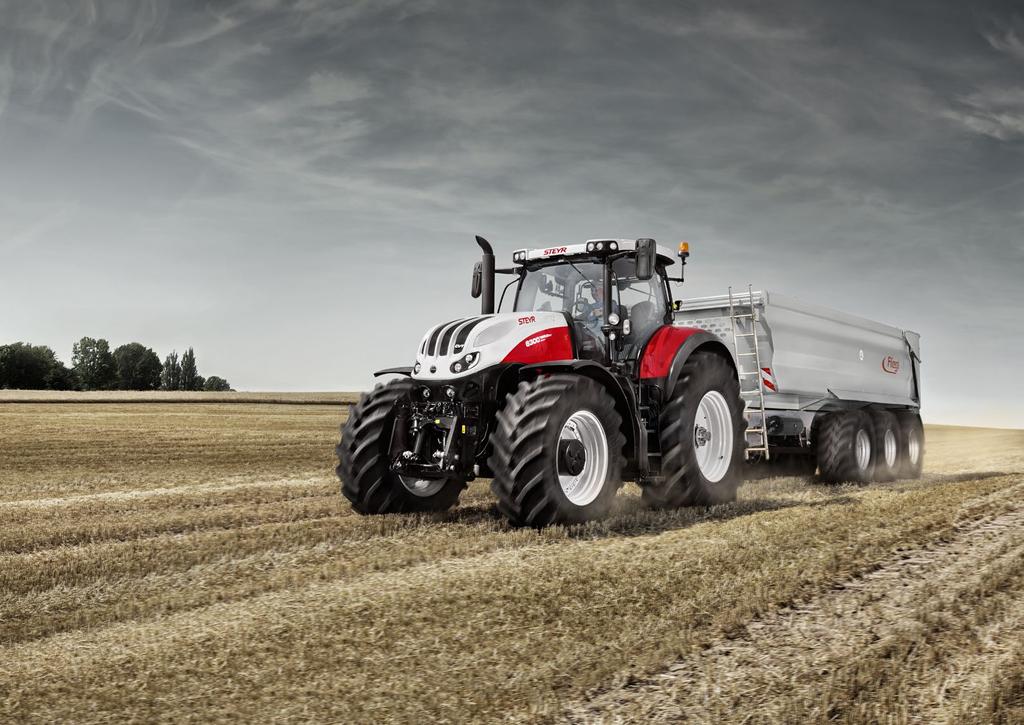

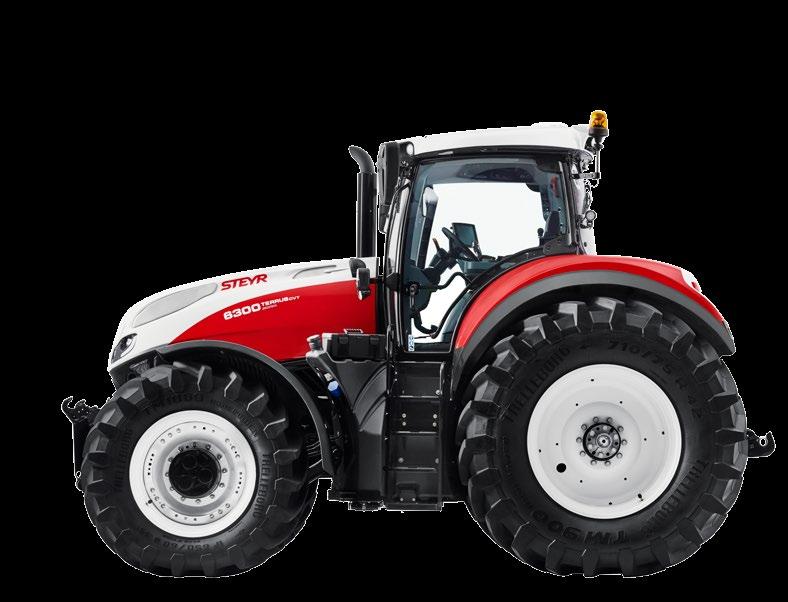

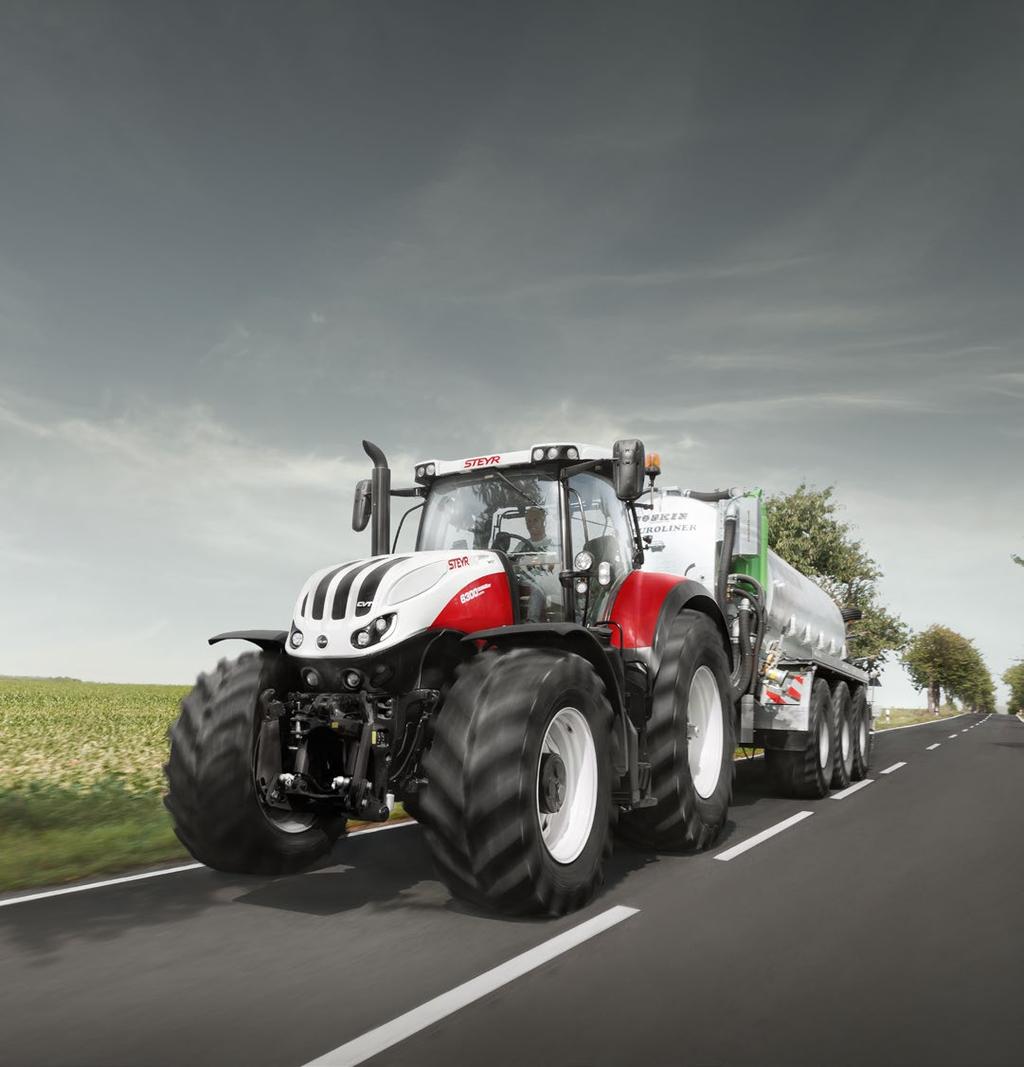

4 ERŐS, ERŐSEBB, TERRUS. HATÁRTALAN ERŐ. A STEYR mérnökei rendkívüli erőfeszítéseket tettek azért, hogy olyan traktort alkossa nak, ami bármikor képes a hatalmas teljesítmény leadására. Az eredmény: Terrus CVT, a STEYR új zászlóshajója. Két modell választható, mindkét modellben a rendkívül hatékony és megbízható EcoTech motor teljesít szolgálatot, az egyik 271, a másik pedig 300 LE névleges teljesítménnyel. Optimális teljesítmény-tömeg arányával a Terrus CVT kialakítása kiválóan alkalmas gyors szállítási feladatok és nehéz talajmunkák elvégzésére. A legnagyobb teljesítményű STEYR traktor más erősséggel is büszkélkedhet különösen a kivételes kényelmi szint tekintetében: a rugózott mellső híd és a luxuskivitelű, rendkívül csendes fülke, ami kellemes és fáradtságmentes munkavégzést tesz lehetővé. A fedélzeti rendszerek a legmodernebb technológiával vannak felvértezve, mint például az S-TECH, S-Guide, ISOBUS III és az Easy-Tronic II, valamint az S-Fleet. Ha hatalmas teljesítmény akkor az új Terrus CVT. Olvassa le a QR kódot és nézze meg a Terrus CVT filmet Alacsony zajszint 69 db(a) a stressz- és fáradtságmentes munkavégzés és a Bluetooth zavartalan használatának érdekében. Akár 20, nagy fényerejű LED munkalámpa a professzionális 360 körvilágításért. Kényelmes munkavégzés a Multicontrolleres kartámasznak köszönhetően. Easy-Tronic II automatikus táblavégi forduló menedzsment. 4 fokozatú hátsó TLT és akár 2 fokozatú mellső TLT normál és ECO üzemmóddal kg maximális emelőkapacitás a hátsó és 5821 kg a mellső függesztőművön. Fülke- és mellső híd rugózás a nagyobb kényelem szolgálatában. A maximális 5500 kg-os hasznos terhelhetőség segíti a pótsúlyozást és a nehéz munkagépek használatát. S-Tronic rendszer az optimális teljesítmény és legnagyobb hatásfok eléréséhez. ABS Intelligens ABS fékrendszer. EcoTech motorok a kiemelkedő teljesítményért és alacsonyabb fogyasztásért. Opti-Stop rendszer mind a 4 kerékre ható fékezéshez. CVT Fokozatmentesen változtatható áttételű váltó egyedülálló hatásfokkal. Gumiabroncs és felnikombinációk minden alkalmazási területre, akár ikerkerekezéshez is. 50 km/h végsebesség üzemanyag takarékos 1600 f/min motorfordulaton. A Terrus CVT támogatja az ISOBUS II és III szabványokat. Aktív-Stop funkció, ami üzemi fék használata nélkül is megtart emelkedőn és lejtőn. S-TECH precíziós gazdálkodási technológia: Mindig egy sorral előrébb! 6 7

5 MIVEL ÖNNEK RENGETEG FELADATTAL KELL MEGKÜZDENIE, EZÉRT MEGÉRDEMEL EGY OLYAN GÉPET, AMIVEL MINDEN IRÁNYÍTÁS ALATT TARTHATÓ 8 9

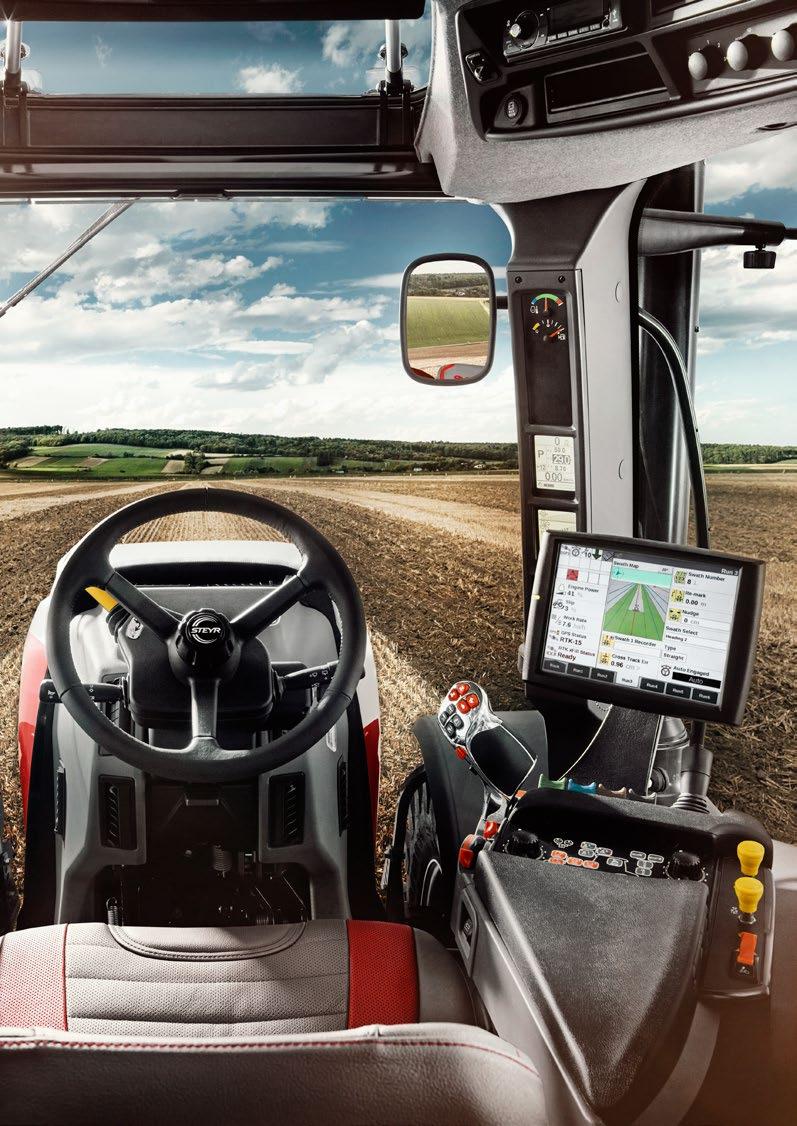

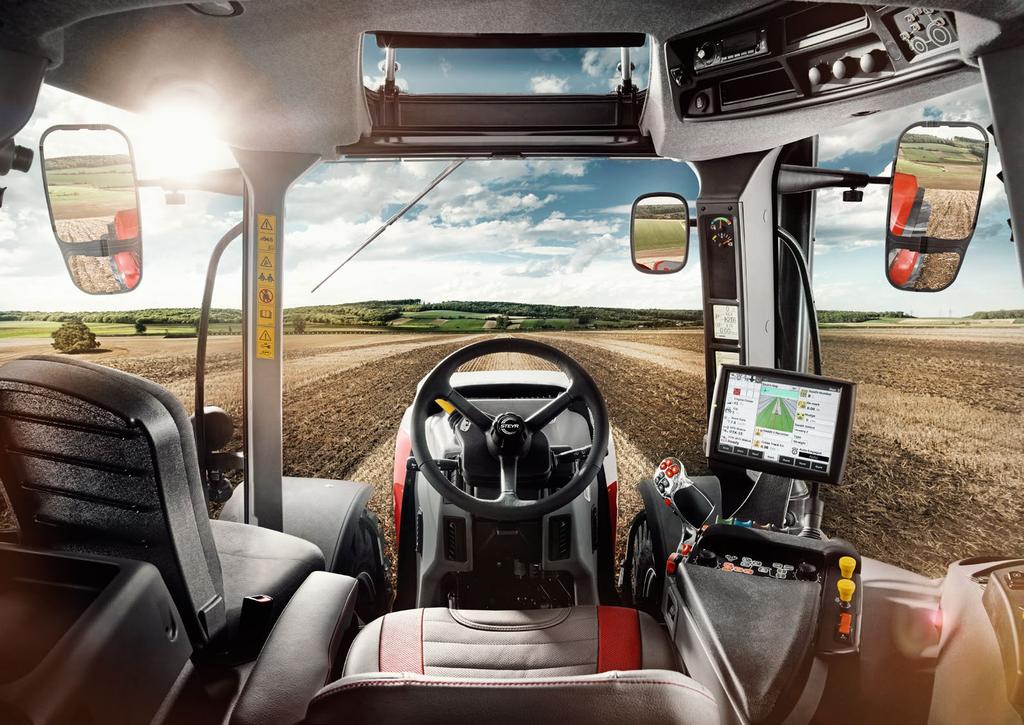

6 NINCS ENNÉL KÉNYELMESEBB! FOGLALJON HELYET AZ ELSŐ OSZTÁLYON. A motor zajszintje 69 db (A). Tágas és kényelmes luxusfülke 5 fokozatban állítható fülkerugózással. 2 ülés opció, alcantra- vagy bőrkárpitozással. Színezett ablakok. Napellenző az első és hátsó szélvédőkön. Légkondicionáló automata szabályozással. Hi-fi sztereó rendszer Bluetooth kihangosítóval. A Terrus CVT fülke olyan munkakörnyezetet kínál, amelyre minden helyzetben rábízhatja magát: a 69 db(a) zajszint, az ergonomikus ülések és kormánykerék beállítások, a finoman állítható légkondicionáló, a kifinomult felfüggesztési és világítási rendszerek maximális kényelmet nyújtanak. TELJES ERŐVEL ELŐRE. A Deluxe fülke színezett ablakai, az első és hátsó szélvédő napellenzője és az automatikus légkondicionáló rendszer precíz beállításával a gépkezelő mindig hideg fejjel gondolkodhat. A szellőztetőrendszer nagyméretű szűrője mindig frissen tartja a fülke levegőjét. A nagyobb komfort érdekében a kormányoszlop magassága és dőlésszöge állítható, az előre-hátra és fel-le állítható Multicontroller kartámasz is illeszkedik a gépkezelőhöz. A dinamikus kettős irányú csillapítórendszerrel felszerelt vezetőülés, az elfordítható fejtámasz és az aktív szénszűrőbetét által szabályzott páratartalom biztosít kellemes és fáradtságmentes munkakörnyezetet. A bőr kormányborítás és a fülke padlószőnyege olyan kellemes munkahelyet biztosít, amiben bárki azonnal jól érzi magát. AKTÍV RUGÓZÁS. A csúcsminőségű Maximo- Evolution vezetőülés bőrkárpitozással, ülésfűtéssel és szellőztetéssel, valamint az automatikusan beállítható aktív rugózással minden igényt ki - elégít. Ennek megfelelően az Active Luxury fülke bőrkárpitozású utasüléssel is rendelkezik

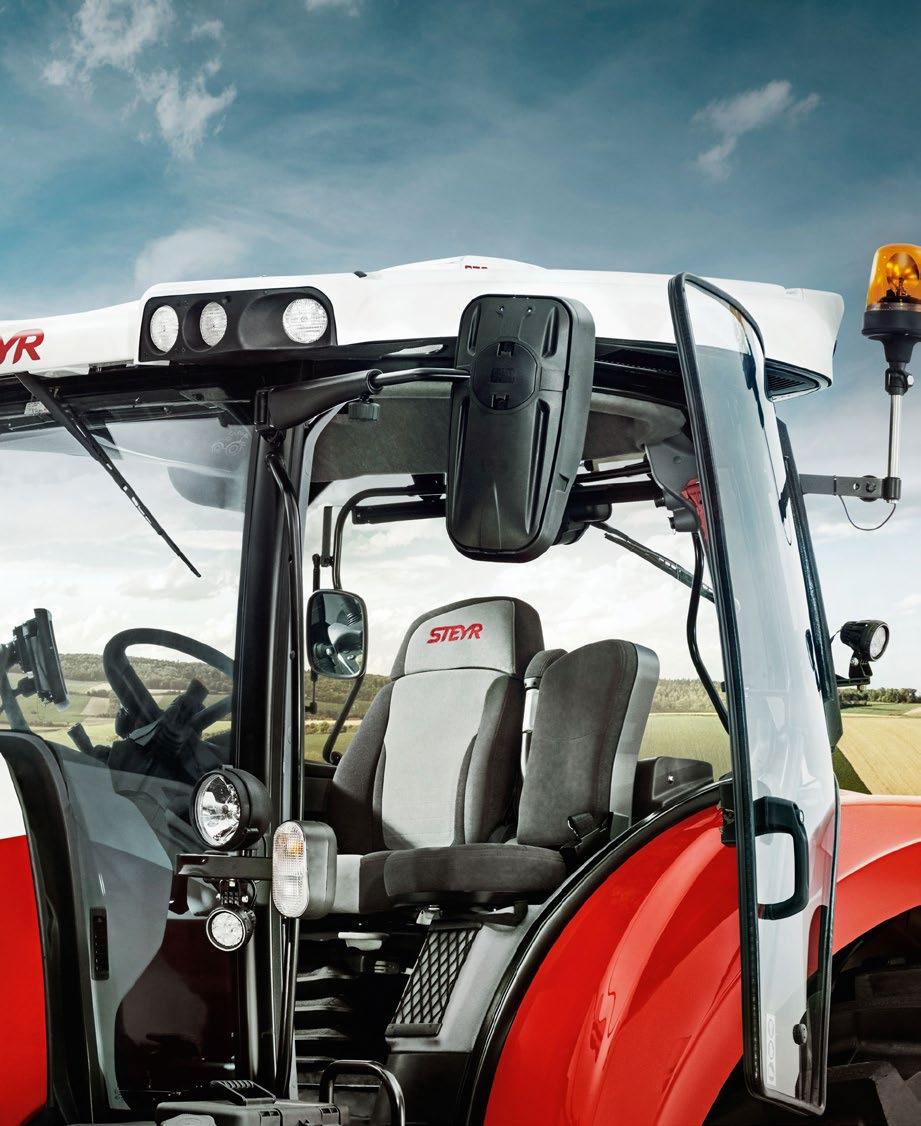

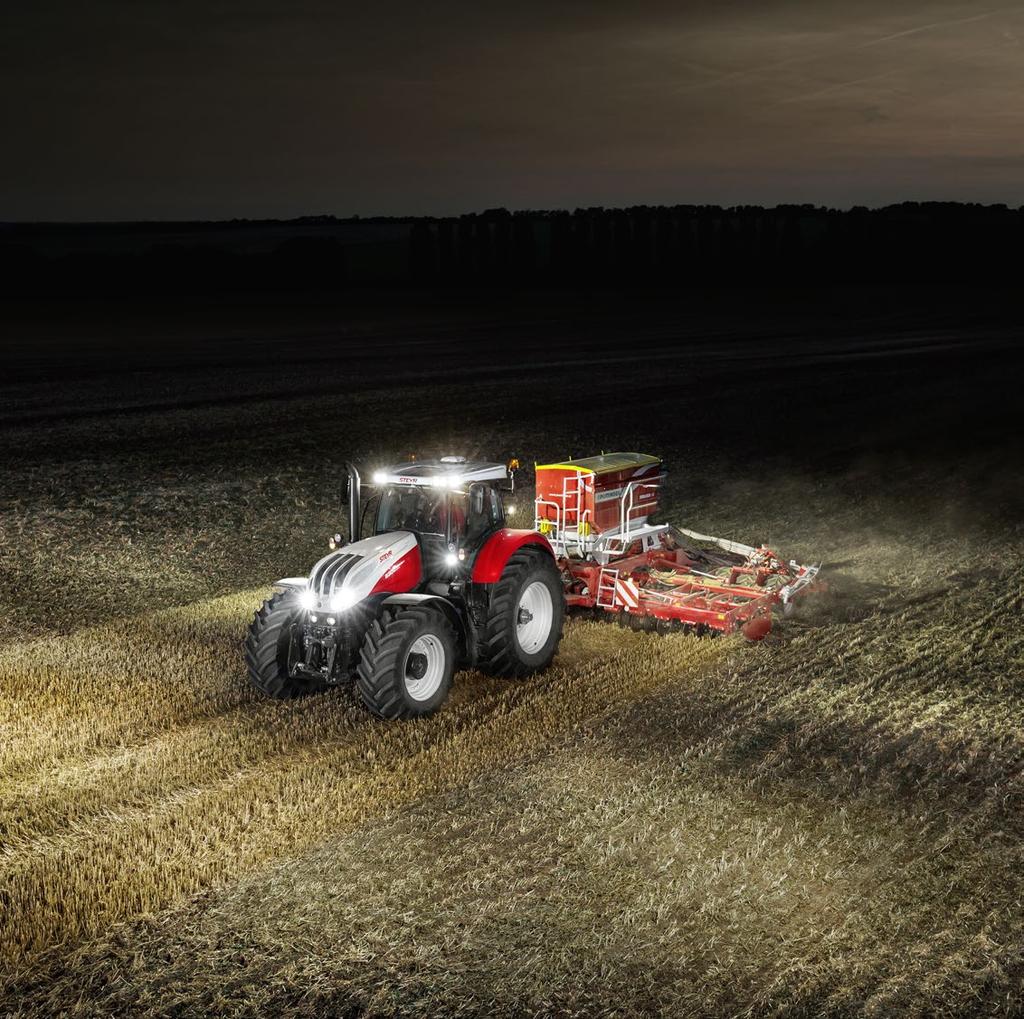

7 TÖKÉLETES, 360 -OS KILÁTÁS. 4 oszlopos panorámafülke. Tökéletes kilátást biztosító tetőablak. Elektromosan állítható, fűtött, nagy látószögű tükrök. Akár 20 LED munkalámpa. LENYŰGŐZŐ KINÉZET, NAGYSZERŰ KILÁTÁS. 4 oszlopos panorámafülke hatalmas ablakai és tető ablaka, valamint osztatlan első szélvédője tökéletes és akadálytalan körpanorámás kilátást biztosít. A LED munkalámpa csomag még az éjszaka beállta után is felülmúlhatatlan láthatóságot kínál. 6 LED munkalámpa a tető elején és hátulján az alapfelszereltség része. 4 opciós LED munkalámpa rendelhető mindegyik kabinoszlopra, előre és hátulra is. A LED lámpánkénti 2000 lumenes fényerő az éjszakát nappallá varázsolva biztosítja a pontos és hatékony munkavégzést. NAGYSZERŰ KILÁTÁSOK. A karcsú motorháztető - kialakítás kitűnő kilátást biztosít az elülső munkaterületre. A munkaeszközök könnyű csatlakoztatását biztosítja, hogy a Terrus CVT hátsó részén kialakított csatlakozási pontok tisztán láthatók. A nagyméretű, elektromosan állítható, fűtött, teleszkópos, nagy látószögű visszapillantó tükrök segítségével akár széles munkaeszköz is szemmel tartható. Az alapfelszereltségű tetőablak akadálytalan kilátást nyújt a homlokrakodóra

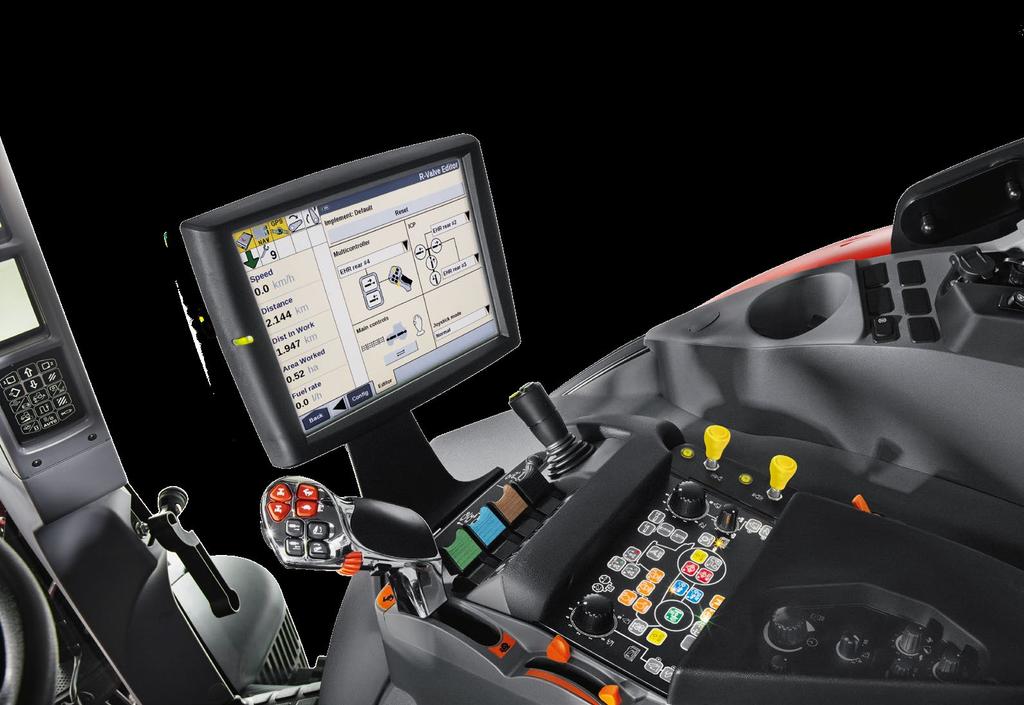

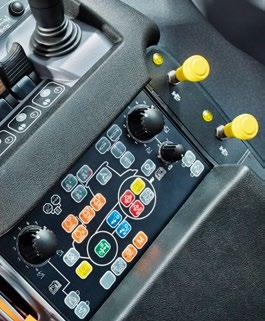

8 A TERRUS CVT FÜLKE. 1 Multicontroller 15 2 PowerShuttle irányváltó kapcsoló 16 ICP Intuitív Vezérlőpanel EHR helyzetszabályozó CVT hajtómű programok Elektronikus gyorscsatlakozók vezérlése A kényelmes Terrus CVT irányítóközpontjában a gépkezelőé a főszerep. Az ergonomikus kialakítású fülkében a legmodernebb vezérlőegységek és innovatív eszközök állnak a gépkezelő szolgálatára. Ezek teszik lehetővé az összes funkció egyszerű kezelését és ellenőrzését Sebességtartomány kiválasztása Hidraulikus gyorscsatlakozók vezérlése Hátsó és mellső hárompont-függesztőmű emelés / süllyesztés, úszóhelyzet beállítás Menetsebesség választó Easy-Tronic II aktiváló S-TECH 700: integrált érintőképernyős színes monitor Műszerfal Teljesítményadatok és egyéb üzemi paraméterek a gépkezelő természetes látószögébe eső, jobb oldali A oszlopba épített kijelzőcsoportról olvasható le. A legfontosabb információk egy szempillantás alatt áttekintők. Elektromos joystick akár 4 pár hidraulikus gyorscsatlakozóhoz EHR erőszabályozó EHR hátsó hárompont-függesztőmű emelés / süllyesztés Hátsó hárompont-függesztőmű lengéscsillapítás Hátsó TLT menedzsment Kerékcsúszás-szabályzó aktiválás Easy-Tronic II táblavégi forduló menedzsment Összkerékmeghajtás és differenciálzár vezérlés Két állandó motorfordulatszám memória Mellső hárompont-függesztőmű helyzetszabályzó Mellső TLT menedzsment EHR mellső hárompont-függesztőmű emelés/süllyesztés 30 Mellső hárompont-függesztőmű 31 süllyesztési sebesség szabályozás 32 emelési magasság korlátozás Hátsó hárompont-függesztőmű 33 süllyesztési sebesség szabályozás 34 emelési magasság korlátozás 35 érzékenység szabályozó 36 Kerékcsúszás szabályozó Vészfék Elektromos gyorscsatlakozók vezérlése Mellső TLT start / stop Hátsó TLT start / stop 9 14 Eco-Drive osztott kézi gázkarral

9 MIVEL ÖN NAP NAP UTÁN A MAXIMUMOT NYÚJTJA, EZÉRT MEGÉRDEMLI AZT A TECHNOLÓGIÁT, AMIRE MINDENKOR RÁBÍZHATJA MAGÁT

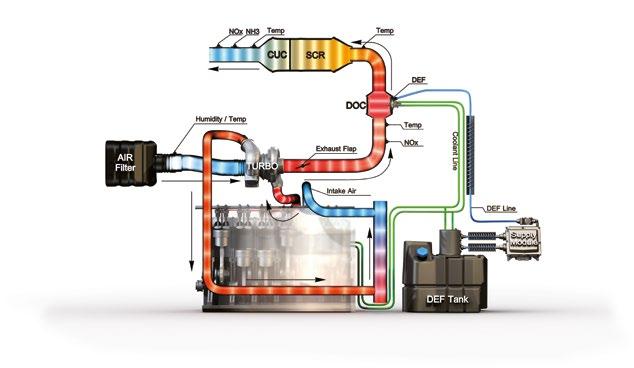

10 ECOTECH ÁTTEKINTŐ 6 hengeres turbódízel motor töltőlevegő-hűtéssel és közös nyomócsöves befecskendezéssel Hi-eSCR kipufogó technológia: magas hatásfokú SCR (szelektív katalitikus redukció) rendszer Hosszú karbantartási intervallumok (600 munkaóra) a motorra Akár 1282 Nm maximális motornyomaték Akár 32% nyomatékrugalmasság EU-s emissziós norma IV. szint S-Tronic motor/erőátvitel menedzsment Vezetési profil egyéni beállítások Változtatható forgásirányú ventilátor Kipufogófék Nagy kapacitású, 630 literes gázolaj és 96 literes AdBlue tartály NAGYSZERŰ TELJESÍTMÉNY, ALACSONY ÜZEMANYAG-FOGYASZTÁS. A Terrus CVT sorozat elektronikusan szabályozott dízelmotorjainak névleges teljesítménye 271 és 300 lóerő között áll rendelkezésre. A változó geometriájú turbófeltöltő jellemzője a rendkívül gyors reakcióidő és nagy teljesítmény még alacsony motorfordulatszám mellett is. MEHR LEISTUNG, WENIGER DIESEL. HATÉKONYSÁGVIZSGÁLAT. A DLG (Német Mezőgazda - sági Társaság) független PowerMix tesztje alapján a Terrus CVT hihetetlenül hatékony: üzemanyag-fogyasztása mindössze 249 g/kw! OSZTÁLYELSŐ MOTORTECHNOLÓGIA. Az EcoTech-nek köszönhetően a Terrus CVT modellek motorjai a kategória csúcsát képviselik. A nagyfokú hatékonyság, gazdaságosság, környezetkímélő üzemmód és a legfejlettebb teljesítmény szabályozás tökéletes szimbiózist alkot a motorban. Az egyedülálló Hi-eSCR füstgáz utókezelő rendszer pedig nemcsak az üzemanyagfogyasztást tartja a legkedvezőbb szinten, hanem a motorok reakcióképességét is számottevően javítja. Az optimalizált üzemanyag-befecskendezés kipufogógáz-visszavezetés nélkül garantálja a motor magas hatásfokú működését és hosszú élettartamát, alacsony fajlagos üzemanyag-felhasználással párosítva. Ennek köszönhető a 600 munkaórás karbantartási periódus, amely minden összehasonlításban győztes érték. A rendszer nem igényel részecskeszűrő használatot, így csökkentve a karbantartási költségeket. NAGY TELJESÍTMÉNYŰ ELLENNYOMÁSOS MOTORFÉK. Opciós tétel a nagy teljesítményű ellennyomásos motorfék. A fék teljesítménye 40%-kal növekszik az üzemanyag-ellátás megszakításával, a kipufogószelep lezárásával, továbbá a motorventilátor és az evgt turbófeltöltő maximum ellenállásra állításával. Ezen funkciók csökkentik a fék kopását a traktoron, csatolt fékezett munkagépen vagy pótkocsin. MINDIG KÉSZEN A MUNKÁRA. A hűtőrendszer mindig biztosítja, hogy a motor üzemi hőmérséklete állandóan az optimális tartományban legyen. Az opciós visszafordítható hűtőventilátor lehetővé teszi a légáramlás irányának megfordítását. Ezáltal a szellőzőrácsban ragadt szennyeződés könnyen eltávolítható, vagyis automatikusan kitisztul. Fokozatmentesen, a szükséges hűtésnek megfelelő szögben beállítható ventilátor lapátok növelik a hatékonyságot, valamint az üzemanyag-takarékosságot

11 TERRUS CVT HAJTÓMŰ: Fokozatmentesen változtatható áttételű váltó 0 50 km/h között Aktív-Stop funkció DKT dupla-kuplungos technológia S-Tronic motor/erőátvitel menedzsment 50 km/h végsebesség üzemanyag-takarékos 1600 f/percen HATÉKONYAN ÉS FOKOZAT- MENTESEN VÁLTOZTATHATÓ. Mindig minden simán zajlik a fokozatmentesen változtatható áttételű (CVT) váltóval. A hidraulikus és mechanikus egységek intelligens összhangja nyújt költséghatékony működést, természetesen a teljesítmény csökkenése nélkül. A fokozatmentesen változtatható áttételű váltó segítségével bármilyen munka könnyen elvégezhető. NAGYFOKÚ MECHANIKUS HATÉKONYSÁG. A CVT hajtómű a motorból érkező teljesítményt főként mechanikusan, kis részben hidrosztatikusan adja le. E tervezési elv alapján alacsony hajtómű veszteség mellett a motor teljesítménye maximálisan kihasználható. Az S Tronic koordinálja az áttételi arányt és a motor fordulatszámot a teljesítményigény figyelembevételével, ezzel automatikusan biztosítva az optimális üzemanyag-hatékonyságot. A CVT vezérlőegysége az adott üzemeltetési körülményekhez igazodva adja ki a megfelelő áttételre vonatkozó utasításokat a hajtóműnek. A kezelőpanelen 3. különböző üzemmód választható: szántóföldi, szállítási és rakodási üzemmód. A CVT vezérlőegység a kiválasztott üzemmód alapján változtatja a hajtómű fékezési és gyorsulási karakterisztikáját. Pótkocsi vontatása során fékezéskor a pótkocsi fékezéséhez képest késleltetve lép működésbe, ami megakadályozza, hogy a vontatmány eltolja a traktort. TELJESÍTMÉNYÁTADÁS HATÉKONYAN. A hosszú élettartamú hajtómű dupla-kuplungos technológia segítségével kiváló fokozatmentes teljesítmény átvitelt eredményez. A hajtáslánc megszakítás nélküli munkavégzése jobb gyorsulást és kisebb üzemanyag-fogyasztást biztosít. GAZDASÁGOS ÉS KÉNYELMES. Az áttételi arány automatikusan idomul a kívánt járműsebességhez, a motorfordulatszám mindig az optimális tartományban marad. Ez jelentős üzemanyag-megtakarítást eredményez. Fokozatmentesen változtatható áttételű váltó 0 50 km/h között Dupla-kuplungos technológia DKT 20 21

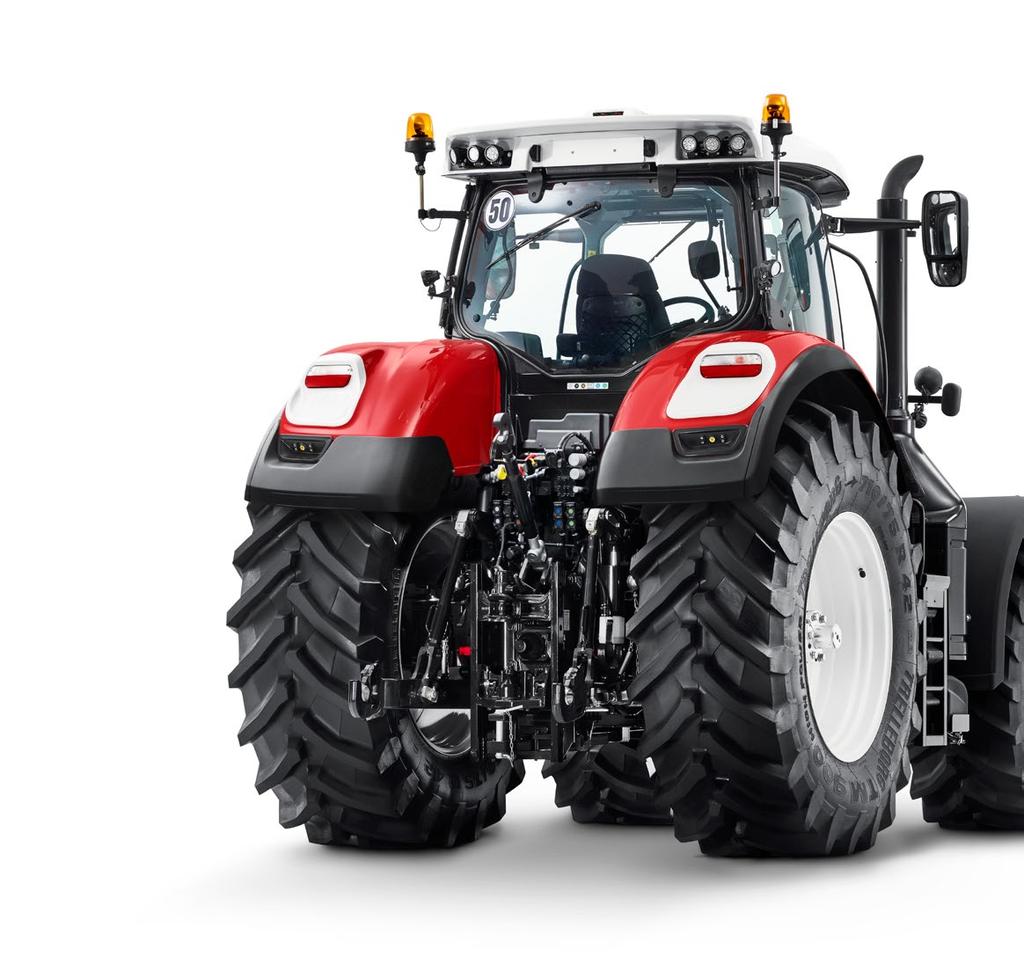

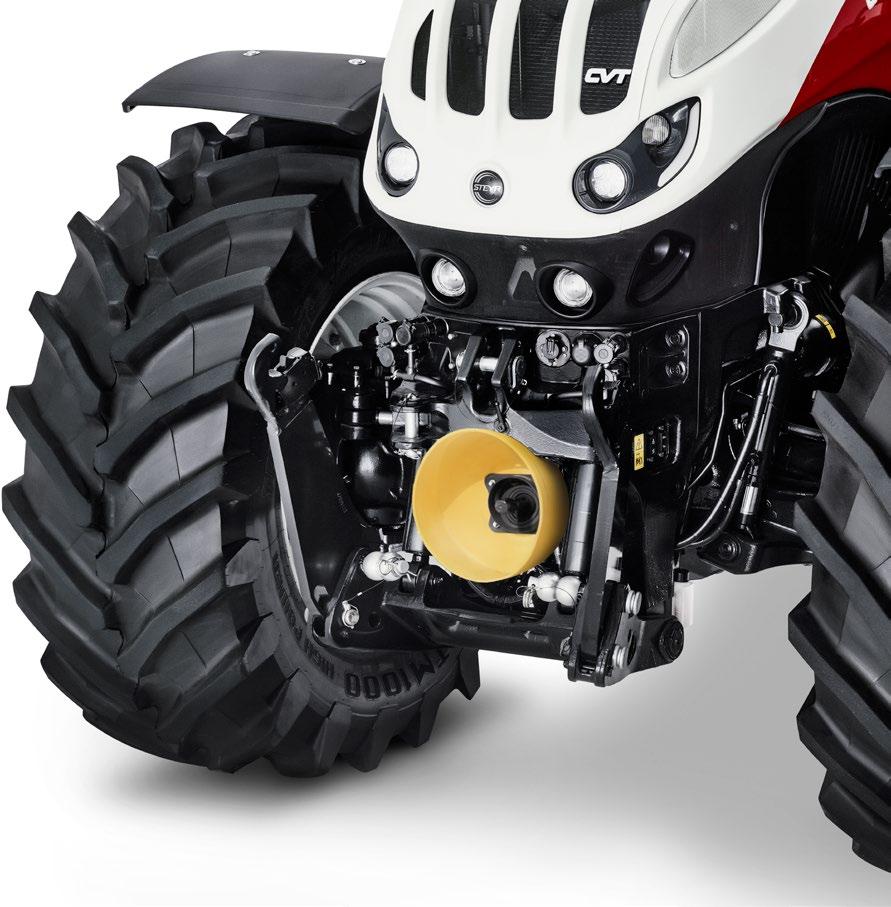

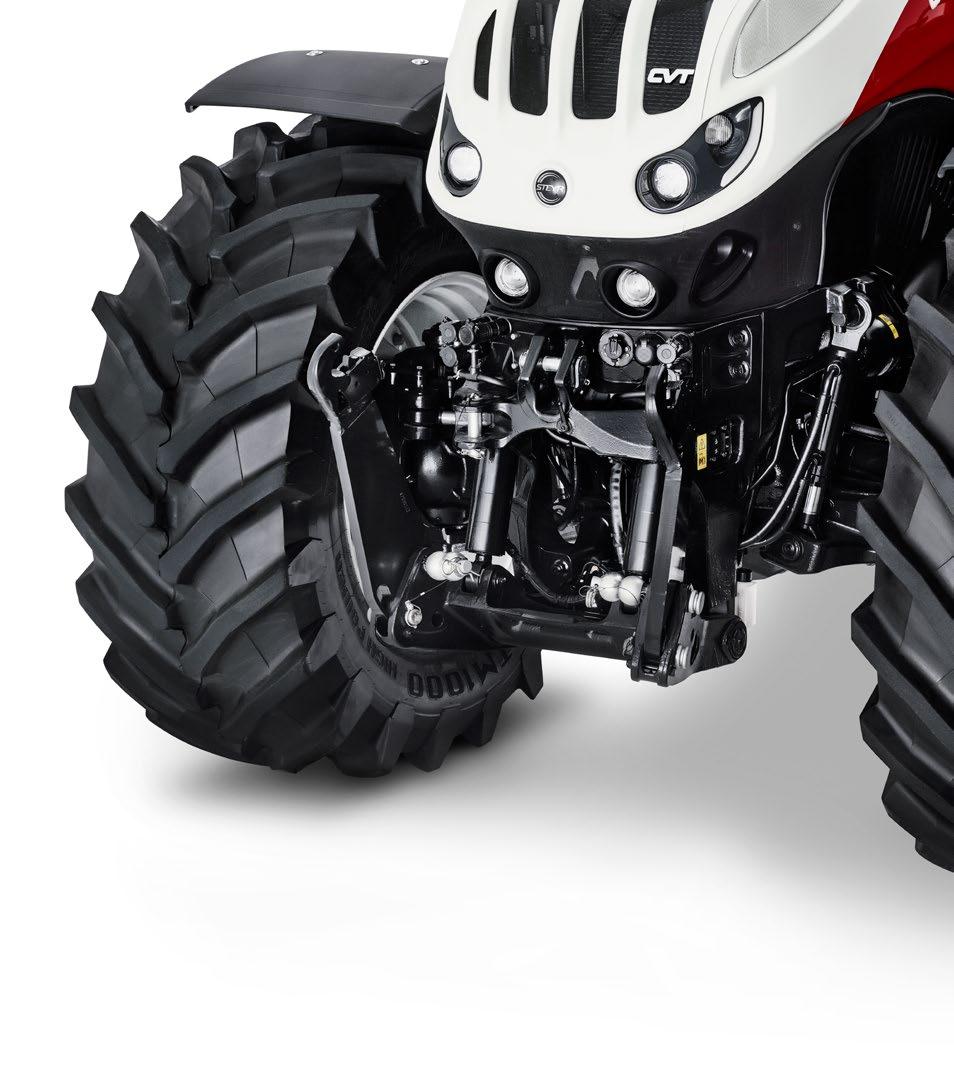

12 ERŐTELJES MEGHAJTÁS MINDKÉT VÉGEN. A Terrus CVT sorozat TLT-je maximális hatásfokkal továbbítja a motor teljesítményét. A 4 különböző fordulatszámmal rendelkező hátsó TLT és az opcionális mellső 2 fokozatú TLT tengely 1000 f/perces néveleges fordulatszámát már 1853 f/perces motorfordulatszám mellett adja le. ECO üzemmódban ezek a TLT fokozatok akár 1600 f/ percnél kisebb motorfordulatszámon is elérhetőek. Ezzel nemcsak üzemanyagot takarít meg, de védi a motort és a környezetet is. csökkent. A mellső hárompont-függesztőmű két pár könnyen hozzáférhető hidraulikus gyorscsatlakozóval szerelt, emellett nyomásmentes visszatérő ág, egy elektromos csatlakozó és az ISOBUS csatlakozó található. 1 A TÖKÉLETES ÖSSZHANG. Az egyszerűen kezelhető TLT menedzsment a TLT automatikus be- és kikapcsolásával nagymértékben csökkenti a terhelést a kardántengelyeken és a hajtóműveken mellső és hátsó függesztőmű emelésekor és süllyesztésekor. Az elektronikus lágy indítás szabályozó lehetővé teszi, hogy a munkaeszközök indítása fokozatos és kíméletes legyen. Alapfelszereltségként 6 és 20 bordás tengelycsonk érhető el. Ezen kívül erősebb kivitelű 21 bordás tengelycsonk is választható. A mellső TLT és hárompont-függesztőmű tökéletes megtervezésével a mellső híd és a mellső hárompont-függesztőmű közötti távolság rövidre Mellső TLT Start/Stop Hátsó TLT Start/Stop Hátsó TLT menedzsment Mellső TLT menedzsment A MOTORTELJESÍTMÉNY HATÉKONY ÁTVITELE. 540/540E/1000/1000E hátsó TLT fordulat 1000/1000E mellső TLT fordulat Tökéletesen integrált mellső és hátsó TLT TLT menedzsment a mellső és hátsó TLT-hez Ideális mellső csatlakoztatás minden munkaeszközhöz Hátsó TLT, a hátsó hárompont-függesztőmű és egy hidraulikus gyorscsatlakozó pár vezérlése mindkét hátsó sárvédőről. Könnyen hozzáférhető: A mellső hárompont- - függesztőmű, mellső TLT és mellső gyorscsatlakozó működtetése

13 OLYAN ERŐS, MINT EGY BIKA: STEYR HIDRAULIKA-RENDSZER. A Terrus CVT terhelésérzékelős hidraulika- - rendszere a térfogat-kiszorítás elvén működő szivattyú, ami 223 l/perc térfogatáramlást biztosít. A szivattyú 8 egymástól független gyorscsatlakozó párt képes ellátni olajjal, akár egyszerre is. A szállítási térfogat és a működési időtartam minden hidraulikus gyorscsatlakozóhoz külön beállítható. Ez a garanciája annak, hogy a legváltozatosabb hidraulikus igény esetén is minden gyorscsatlakozó pár kiváló teljesítményt nyújtson. NEHÉZ TERHELÉSSEL IS KÖNNYŰ A MUNKA. A kg-os maximális emelési kapacitásával a Terrus CVT minden kihívást legyőz. NAGYOBB KÉNYELEM ÉS BIZTONSÁG. Minden munkaeszköz könnyen és pontosan beállítható potenciométerek segítségével az elektronikus hárompont-függesztőmű szabályozón (EHR). A beállítások elmenthetők az érintőképernyős monitoron. A Ride Control dinamikus lengéscsillapító funkció a nehéz munkaeszközök által okozott vibrációkat és lengéseket semlegesíti és teszi biztonságossá a közúton történő haladást, minden típusú terepen. Automatikus reteszelésű alsó stabilizátor karok nyújtanak biztonságos körülményeket a táblavégi fordulókban és a szállítási munkák során. GYORSAN KÉSZEN ÁLL A MUNKÁRA. A hátsó sárvédőkön található külső nyomógombok segítségével minden munkaeszköz gyorsan, egyszerűen és pontosan csatlakoztatható, melyek a hátsó hárompont-függesztőművet és opcióként akár a hidraulikus felső támasztókart is vezérlik. Programozható hidraulikus funkciók A Multicontrollerrel a gyorscsatlakozók működése választható, amik az S-TECH 700 monitoron keresztül állíthatók be. Power Beyond csatlakozások Mellső hárompont-függesztőmű akár 5821 kg-os emelési kapacitással gyári kivitelben BIZTONSÁG NEHÉZ MUNKAESZKÖZ ESETÉN: Korszerű terhelés-érzékelős hidraulika-rendszer kg-os maximális emelési kapacitás Pontos hárompont-függesztőmű szabályozó Ride Control dinamikus lengéscsillapítás. Optimális beállítás bármely terepre 24 25

14 Automatikus összkerék-meghajtás és differenciálzár vezérlés Abroncsnyomás ellenőrző rendszer Az S-TECH 700 monitoron keresztül akár 16 kerék abroncsnyomása ellenőrizhető, a traktoron és a pótkocsin is. Gömbfejes vonószerkezet A K80 vonógömbös csatlakozás ideális a nehézpótkocsival végzett munkákhoz. Behúzható, magassága állítható, és akár eltávolítható a TLThez való könnyebb hozzáférés érdekében. A K80 4 tonna terhelést képes felvenni, így optimális szinten kihasználható a kerekek és a hátsó híd terhelési kapacitása. HATÉKONY ÉS BIZTONSÁGOS Mellső hídrugózás 4WD és opciós 4 kerék fékezés a még nagyobb fékezési teljesítményhez Elektronikus parkolófék rögzíti a traktort automatikusan, üres vezetőülés esetén Opciós ABS a nagyobb biztonságért ABS kanyarfék kiegészítő funkciókkal és automatikus ABS kormányfék Felhasználás függő pótsúlyozás: akár 2000 kg mellső és akár 1182 kg keréksúlyozás Gumiabroncs és felnikombinációk minden alkalmazási területre, akár ikerkerekezéshez is. AHOL A VEZETÉS ÉLMÉNNYÉ VÁLIK. Terrus CVT: A traktorvezetés legmodernebb útja. A Terrus modellek magbízhatósága köszönhető a reaktív kormányzási rendszerének és kivételes terhelhetőségének, ami akár 5500 kg is lehet. Minden modell kettős, nedves tárcsafékkel szerelt (4 tárcsás a hátsó hídban). A HD tárcsafékek emelt kopásállóságuk révén hosszabb élettartamot biztosítanak, főleg nagy tömegű szállítmányok vontatása esetén. Ezen alkatrészek tökéletes összhangja egy egyedülálló, új generációs vezetési élményt nyújt. KIVÉTELES MANŐVEREZHETŐSÉG. Az alváz elülső részének és a központi építésű hajtásláncnak karcsú kialakítása teszi lehetővé az 55%-os kormányzási szöget és a mindössze 7,7 m-es fordulókört. KIVÁLÓ MENETTULAJDONSÁGOK. A Terrus CVT modellek aktív rugózású mellső híd függesztéssel rendelkeznek. A rugózás karakterisztikája gyorsulásérzékelő szenzor segítésével reagál mindig optimálisan felhasználva olyan üzemi paramétereket mint az függesztőmű pozíciója, a fékezési vagy gyorsulási adatok. SZISZTEMATIKUS FÉKEZÉS. A kerekek fordulatszámát érzékeny szenzorok ellenőrzik. Az ABS rendszer úgy vezérli a fékezési műveletet, hogy a kerekek ne blokkoljanak. Ez biztosítja a fékező és oldalirányú erők közvetlen átvitelét az útfelületre, aminek köszönhetően a kormányzás minden körülmény között teljes mértékben megtartható. FORDULÁS, AMI VÉDI A TALAJT. Az ABS kanyarfék kiegészítő funkciója megakadályozza a belső íven haladó kerekek blokkolását, ami megakadályozza a talaj károsodását a táblavégi fordulókban. A belső íven haladó kerekeken a fékerő egyedileg beállítható az S-TECH monitoron keresztül. MÉG JOBB MANŐVEREZHETŐSÉG. Az ABS kormányfék automatikusan bekapcsolja a kanyarfék funkciót, amikor a kormánykerék végállásba kerül. Ezzel drasztikusan csökken a fordulókör, valamint tehermentesíti a gépkezelőt. ABS kanyarfék nélkül ABS kanyarfékkel 26 27

15 MIVEL ÖN NEM ENGEDHETI MEG MAGÁNAK, HOGY LETÉRJEN AZ ÚTRÓL, OLYAN RENDSZERRE VAN SZÜKSÉGE, AMI MINDIG A HELYES IRÁNYBA TARTJA

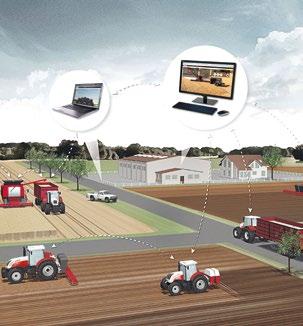

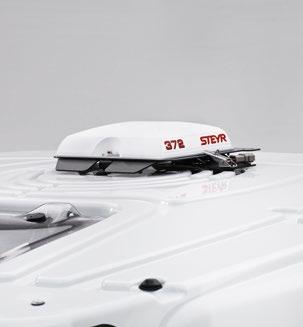

16 TELJES GYÁRI S-TECH CSOMAG MINDEN TERRUS CVT-BEN! Az alábbiakat tartalmazza: S-TECH 700 színes érintőképernyős monitor ISOBUS II és III S-Guide automata kormányzási rendszer MAXIMÁLIS PONTOSSÁG, HATÉKONY ELLENŐRZÉS. STEYR S-TECH. xfill: Jelkimaradás áthidalása xfill akadály RTK korrekciós jel Nyomvonalvezetés, adatkezelés, a munkagép és traktor között kommunikáció az ISOBUS III technológián keresztül azt jelenti, hogy a moduláris S-TECH rendszer a teljes termelési folyamatot képes vezérelni. Üdvözöljük a modern mezőgazdaság jövőjében! MAXIMÁLISAN PONTOS. Az automatikus DGPS alapú S-Guide kormányzási rendszer biztosítja a nyomvonal követést akár egyenesről, akár ívről, vagy akár táblavégi fordulóról van szó. A 2,5 cm-es pontosságot az országos lefedettséggel rendelkező RTK hálózat biztosítja, így véget ér az átfedések és kihagyások időszaka még a legnehezebb talaj- és időjárási viszonyok között is. A GPS rendszer a GLONASS orosz műholdak korrekciós jeleit is használja. A legmagasabb szintű pontosság eléréshez a rendszer automatikusan összehangolja a beérkező műholdjeleket és a földi állomástól vezeték nélküli mobilhálózaton érkező korrekciós adatokkal. EGYÉNI MEGOLDÁSOK. Az S-TECH rendszer több változatban, különböző pontossági szinttel érhető el. A belépő szintű utólag beépíthető GPS alapú EZ-Pilot automata kormányzási rendszertől a hidraulika körbe épített S-Guide automata kormányzási rendszer S-TECH 700 érintőképernyős kijelzővel áll rendelkezésre pontossági igénytől függően, ami gond nélkül átszerelhető más STEYR traktorba. PONTOS NYOMKÖVETÉS GYENGE JEL ESETÉN IS. Az RTK korrekciós jelszolgáltatás kimaradásakor az xfill technológia a kevesebb, mint 20 perces jelkiesést hidalja át. STEYR S-FLEET TELEMATIKUS MEGOLDÁSOK. Ez a rendszer teszi lehetővé, hogy valós idejű üzemi adatok érkezzenek mobiltelefon-hálózaton keresztül az erőgépről. E rendszernek köszönhető, hogy a flottamenedzserek állandó felügyelet alatt tartsák a gépeket és gépkezelőket, valamint valós idejű adatokat küldjenek és fogadjanak. Ez növeli a termelékenységet és megkönnyíti az optimális flottaszervezést

17 MINDEN SZEM ELŐTT, MINDEN ELLENŐRZÉS ALATT: AZ S-TECH 700 MONITOR MINDEN FONTOS FUNKCIÓ ÉS MŰKÖDÉSI ADAT EGYETLEN ÉRINTŐKÉPERNYŐN. Az S-TECH rendszerrel felszerelt Terrus CVT traktorok a jelenkori precíziós mezőgazdasági technológia minden igényének megfelelnek. Ez azt jelenti, hogy az ISOBUS II és III kompatibilis munkagépek vezérlésével, az automatikus kormányzási rendszerek gyári és utólagos integrációjával mindegyik TERRUS CVT alkalmas precíziós gazdálkodásra. A kartámasz végébe épített S-TECH 700 monitor egyszerűen kezelhető az érintőképernyőn keresztül. Igény szerint a monitor a jobb oldali ablaknál kialakított állítható tartósínre is szerelhető. A traktor alapvető funkcióinak automatizálásával az S-TECH monitor a lényeges információk megjelenítésén kívül áttekintést ad az elvégzett munkáról, az üzemanyag-fogyasztásról és egyéb üzemi paraméterekről. AZ S-TECH 700 ÉRINTŐKÉPERNYŐS MONITOR Teljesítmény ellenőrzés: A teljes teljesítmény, napi teljesítmény és egyedi műveletek adatai lementhetők. Az S-TECH monitorról minden adat átmásolható USB pen drivera, vagy az S-Fleet telematikus rendszer adatátviteli funkciójával, vezeték nélküli kapcsolaton keresztül az irodába továbbítható elemzési célokra. A jármű beállításai: Az S-TECH monitor lehetővé teszi az üzemi beállítások módosítását pl. az elektronikus gyorscsatlakozók térfogatáramlási és időtartam módosítását. Az elektronikus gyorscsatlakozókhoz beállított paraméterek egyedileg módosíthatók a munkaeszközök üzemi feltételeinek megfelelően. A különböző munkaeszközök és munkakörülmények beállításai elmenthetőek, pl. EHR hátsó hárompont-függesztőmű szabályozó beállításai. Például egy eke többszöri csatlakoztatása esetén csak ki kell választani a hozzá tartozó korábbi beállítást - és már indulhat is a munka! A táblavégi forduló menedzsment rendszer: Az Easy-- Tronic II megkönnyíti a munkafolyamatok automatizálását, amivel a traktor és a gépkezelő napi teljesítményszintje növelhető. Az ISOBUS II és III kompatibilitás: Az ISOBUS-szal kompatibilis munkaeszközök csatlakoztatása után azok felhasználói felülete megjelenik az S-TECH monitoron. Ez teszi lehetővé a munkaeszköz egyszerű és interaktív vezérlését a monitorról, kiegészítő vezérlő és kábelezés nélkül. Videó bemenet: Legfeljebb 3 db telepíthető videokamera segítségével (pl. a takarmányszállító kocsin, önrakodó pótkocsin vagy bálázón) ellenőrizhetők az élőképek. Így mindig felügyelhető a nem látható munkaterület a monitoron keresztül anélkül, hogy a gépkezelő elvonná figyelmét a látható munkaterületről. HATÉKONY, FELHASZNÁLÓBARÁT ÉS PRECÍZ: Intuitív S-TECH 700 érintőképernyős monitor Teljesítmény ellenőrzés Járműbeállítások ISOBUS II és III funkciók Easy-Tronic II táblavégi forduló menedzsment Video bemenet Vezérlőgomb hozzárendelés a hidraulikus gyorscsatlakozókhoz Térfogatáramlás és időtartam meghatározás ISOBUS II és III kompatibilitás 32 33

18 FÁRADSÁGMENTES ÉS HATÉKONY Easy-Tronic II táblavégi forduló menedzsment Mellső és hátsó függesztésű munkaeszközök táblavégi forduló munkafolyamatainak automatizálása, egyéb alkalmazási területen is Adatrögzítés és programozás működés közben vagy álló helyzetben Idő-, távolság- és eseményalapú programozás Műveletsor lehívás Multicontrolleren, az S-TECH 700 monitoron vagy az ICP vezérlőpanelen keresztül Műveletsor egyszerű utólagos módosítása ISOBUS II-ES SZABVÁNY: A munkaeszköz üzemi beállításainak megjelenítésén kívül (I. szabvány) az eszköz az S-TECH 700 érintőképernyős monitoron keresztül vezérelhető és ellenőrizhető Az ISOBUS II-es szabvánnyal kompatibilis munkaeszközökhöz nem szükséges kiegészítő terminál Az ISOBUS III-as szabványnak köszönhetően a csatolt munkaeszköz az alábbi funkciókat vezérli a traktoron: Hárompont-függesztőmű emelés / süllyesztés TLT start / stop, TLT fordulat Hidraulikus gyorscsatlakozók vezérlése Haladási sebesség beállítás optimális használathoz TÖKÉLETESÍTETT AUTOMATIZÁLÁS. Az Easy-Tronic II rendszer teljesen automatizált munkafolyamatokat tesz lehetővé a táblavégi fordulókban és egyéb alkalmazási területen. Az ISOBUS III szabvány szerinti rendszer a legmagasabb szintre emeli a traktor és a munkaeszköz közötti kommunikációt és vezérlést. Ez olyan lehetőséget biztosít, amivel a termelékenység és jövedelmezőség jelentősen növelhető. Mindezt úgy, hogy a munkaeszköz szabályozza a traktor bizonyos működési paramétereit. A GÉPKEZELŐ SEGÍTSÉGE. Az Easy-Tronic II csökkenti a gépkezelő munka - terhelését a táblavégi fordulók és egyéb alkalmazási területen elvégzett munkák során. Minden egyes munkafolyamat programozható idő- vagy távolság alapján. Ezen kívül küszöbértékek is beállíthatók az automatizált funkciókhoz. Így például a munkagép felemelése után csökkenthető a motor fordulatszáma. A táblavégi fordulók szekvenciája programozható menet közben vagy álló helyzetben is. A táblavégi fordulók műveletsora megismételhető automatikusan vagy manuálisan, mindezek elvégezhetők a Multicontrollerről, az S-TECH 700 monitorról vagy az ICP-ről vezérlőpanelen keresztül. A tárolt lépések módosítása bármikor könnyedén elvégezhető az S-TECH monitoron. A MUNKAESZKÖZ VEZÉRLI A TRAKTORT. Az ISOBUS I és II szabványú rendszer esetén az S-TECH 700 monitor csak a munkaeszköz beállításait jeleníti meg és a munkaeszköz vezérlését teszi lehetővé, addig az ISOBUS III szabványú rendszer használatával a munkaeszköz vezérelheti a traktort. Így például a mellső hárompont-függesztőmű automatikusan a megfelelő pozícióba állhat, a TLT ki- és bekapcsolhat, a hidraulikus gyorscsatlakozókat működtetheti és a jármű sebességét az adott körülményekhez igazíthatja. Ennek eredménye, hogy mindegyik munkaeszköz kifogástalanul működik, ezzel a gépkezelő munkaterhelése drasztikusan csökkenthető. Easy-Tronic II táblavégi forduló menedzsment ISOBUS III kompatibilitás 34 35

19 ÁLLUNK RENDELKEZÉSÉRE A STEYR traktorokat több ezer munkaórányi meghibásodásmentes munkavégzésre tervezték. Köszönhetően a könnyen hozzáférhető karbantartási pontoknak, a rutinszerű karbantartási munkák gyorsan és hatékonyan elvégezhetők. A STEYR traktorok kiváló minőségű eredeti alkatrészei biztosítják, hogy a javítási és karbantartási költségek mindenkor alacsonyak maradjanak. Ennek ígérete tükröződik a 600 munkaórás szervizintervallumban is. Abban az esetben, ha egy STEYR traktor mégis meghibásodik és a hiba elhárítására professzionálisan képzett és a legújabb technológiával felvértezett szerviztechnikusra van szükség, az AGRO-TIPP Kft. mindenkor készséggel áll rendelkezésre. MEGBÍZHATÓSÁG STEYR STÍLUSBAN. könnyen hozzáférhető karbantartási pontok 600 munkaórás szervizintervallum gyors és egyszerű hűtőpanel tisztítás gyors és egyszerű napi ellenőrzés egyszerű folyadék feltöltési lehetőség könnyen ellenőrizhető ékszíjfeszesség motorház felemelés nélküli olajszint ellenőrzés és feltöltés minden időjárási körülmény közötti megbízható indítás kiváló és gyors alkatrészellátás képzett alkatrész gazdálkodó munkatársak AZ AGRO-TIPP KFT. PRÉMIUM SZERVIZ SZOLGÁLTATÁSA. Az AGRO-TIPP Kft. készen áll éjjel-nappal, egész évben. Gyors alkatrész kiszállítás, az Ön STEYR traktora nem állhat. Bárhol, bármikor van szüksége alkatrészre vagy szerviz szolgáltatásra, Ön és STEYR traktora mindig prioritást élvez. Hívja központi számainkat: / ; / Személyre szabott finanszírozási csomagok, lízing vagy bérleti lehetőségek elérhetők az AGRO-TIPP Kft. központi irodájában. Agro-Tipp No.1 Kft Tolna, 0584 hrsz. telefon: ; agrotipp@agrotipp.hu

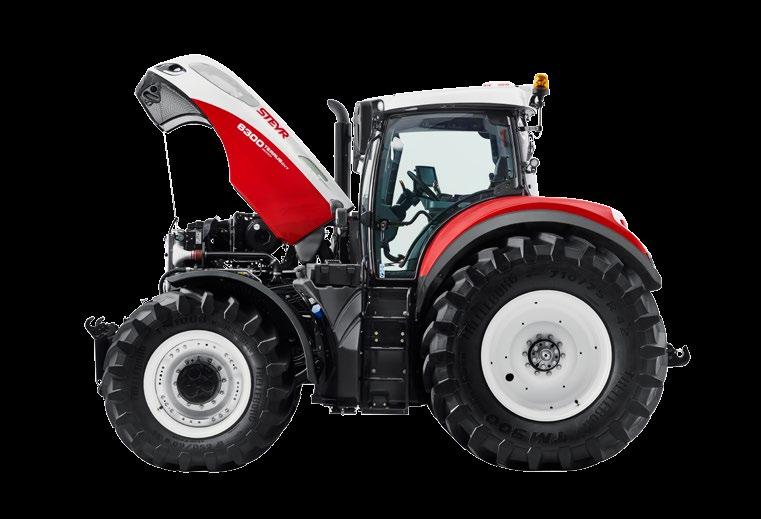

20 NINCS GOND BELŐLE! KARBANTARTÁSI MUNKA TELJESÍTMÉNY AZ INNOVÁCIÓN KERESZTÜL MOTORTELJESÍTMÉNY STEYR 6300 TERRUS CVT 1 Max. teljesítmény 1800 f/percnél = 230 kw (313 LE) 2 Névleges motorteljesítmény 2100 f/percnél = 221 kw (300 LE) Teljesítmény [LE] 1 2 Nyomatékrugalmasság = 28 % Kényelmes üzemanyag-feltöltés. Könnyű ékszíj ellenőrzés. Olajszint-ellenőrzés és feltöltés a motorháztető felemelése nélkül. A Max. nyomaték 1400 f/percnél = 1282 Nm A Forgatónyomaték [Nm] f/perc STEYR TERRUS CVT MÉRETEK: modelltől függően Folyamatos tisztítás a Piclon-szűrőkkel, karbantartásuk elvégzendő, ha a figyelmeztető lámpa kigyullad. Az egyrészes motorháztető gázteleszkópokkal egyszerűen nyitható két pozícióba (45 / 90 ), mellső függesztésű munkaeszköz használat esetén is. Gyors és egyszerű hűtőrács és légkondicionáló rendszer tisztítás. C E B D A MÉRETEK 1) 6270 TERRUS CVT, 6300 TERRUS CVT A Max. hossz / B Min. szélesség / C Teljes magasság [mm] 5700 / 2536 / 3265 D Tengelytáv [mm] E Nyomtáv szélesség mellső / hátsó [mm] Karimás híd: / állítható szélességű híd: ) standard abroncsokkal

21 MODELL ERŐÁTVITEL MOTOR TLT Haladási sebesség* Fokozatmentesen változtatható áttételű váltó 0 50 km/h ECO vagy 0 40 km/h ECO Max. motorteljesítmény ECE R120 3) PowerPlus [kw/le] Névleges motorteljesítmény ECE R120 3) [kw/le] Motorfordulatszám a max. teljesítménynél [f/perc] Névleges motorfordulatszám [f/perc] Max. forgatónyomaték 1400 f/perc] OECD nyomatékrugalmasság Standard / PowerPlus [%] Hengerek szám / térfogat [cm 3 ] / típus 6 / 6,728 / Hengerenkénti 24 szelepes turbódízel motor töltőlevegő hűtéssel és közös nyomócsöves befecskendezéssel, TIER 4B Üzemanyag tartály Dízel / AdBlue [l] TLT fordulat [f/perc] Elektrohidraulikusan kapcsolható TLT vezérlés Motorfordulatszám [f/perc] 540 / 540E / 1000 / 1000E 1930 / 1598 / 1853 / 1583 TLT tengelycsonk Melső TLT* [f/perc] TERRUS CVT 212 / / / /8 21 bordás 1 3/8 6 bordás 1 3/4 20 bordás 6300 TERRUS CVT 230 / / / /8 21 bordás 1 3/8 6 bordás 1 3/4 20 bordás MODELL HIDRAULIKA-RENDSZER ÖSSZKERÉKMEGHAJTÁS ABS MELLSŐ HÍD / KORMÁNYZÁS EHR Elektronikus Függesztőmű Vezérlés Ride Control lengéscsillapítással Hidraulika szivattyú térfogatáramlás Standard / Opcionális [l/perc] Max. olajnyomás [bar] Max. emelési kapacitás [kg] Max. 5 pár elektromos kihelyezett gyorscsatlakozó Max. 3 pár elektromos középen elhelyezett gyorscsatlakozó 3 pont csatlakozás típus Mellső 3 pont emelési kapacitás* [kg] Elektrohidraulikus vezérlés vonóerő szabályozással Blokkolásgátló fékrendszer Rugózott mellső híd Kormányzási rendszer / kormánykerék Hidraulikus terhelésérzékelő rendszer / magasság és dőlés beállítás Kormányzási szög, 1930 mm nyomtáv esetén [ ] Min. fordulókör 1), 1930 mm nyomtáv esetén [m] 6270 TERRUS CVT 165 PFC / 223 PFC Cat. III / IVN kategória , TERRUS CVT 165 PFC / 223 PFC Cat. III / IVN kategória ,7 MODELL FÉKRENDSZER ABRONCS TÖMEG FÜLKE Kettős, nedves tárcsafék, hidraulikus működtetéssel Összkerék fék* Opti-Stoppal Kétkörös légfék* Max. abroncsméret 2) elöl hátul Min. tömeg [kg]*/ megengedett legnagyobb össztömeg [kg] 6270 TERRUS CVT 650/60R34 710/75R / Deluxe fülke Rugózott luxusfülke automata klímaszabályzással és mindössze 69 db(a) zajszinttel, bőrborítású kormánykerék, alcantara kárpitozású vezetőülés kétirányú csillapítással, kényelmes utasülés biztonsági övvel, elektromosan állítható Multicontroller kartámasz ICP-vel (intuitív vezérlőpanel) és joystickkal, S-TECH 700 monitor és ISOBUS II csatlakozás, színezett ablakok, nyitható hátsó ablak, tetőablak, napellenző a hátsó ablakon és padlószőnyeg a fülkében, szélvédő mosó- és törlőrendszer, LED munkalámpák elöl és hátul, központi vezérlőpanel a fényszórókhoz TERRUS CVT 650/60R34 710/75R / Active Luxury fülke* Deluxe fülkén felüli felszereltség: Maximo Evolution bőrkárpitozású vezetőülés automatikusan szabályzott aktív rugózással, fűtéssel és szellőztetéssel, bőrkárpitozású utasülés és bőr kormánybevonat. Standard Opcionális Nem elérhető 1) standard abroncsokkal 2) opcionális kerék választék 3) ECE R120 megfelel az ISO és 97/68/EK szabványnak * Az adott ország szabályainak és előírásainak függvényében 40 41

22 IVEL ÖN A LEGNEHEZEBB MUNKÁT VÉGZI, EZÉRT SZÜKSÉGE VAN EGY OLYAN TRAKTORRA, AMI MINDIG LEVESZI A GONDOT A VÁLLÁRÓL

23 A JÖVŐBEN IS a partner company of Agro-Tipp No.1 Kft Tolna, 0584 hrsz. Telefon: ; agrotipp@agrotipp.hu
