MAASHOLM FAHÁZ ÉPÍTÉSI ÚTMUTATÓ

Átírás

1 MAASHOLM FAHÁZ ÉPÍTÉSI ÚTMUTATÓ HP088/0

2 MAASHOLM FAHÁZ DARABLISTA 12b 14c 14a 14b 12a b 18 10a b 13b 17a 17b a a 1b 2b a CSAVARCSOMAG 24 4 RÖGZÍTÕLÉC 24x34x ÜVEG 43x43x2 22b 2 FALTAKARÓ LÉC 1x38x31 22a 1 FALTAKARÓ LÉC 1x38x AJTÓSZÁRNY BAL 900X AJTÓSZÁRNY JOBB 900X HOMLOKDESZKA 1x9x KÁTRÁNYPAPÍR RÖGZÍTÕ LÉC 12x26x110 17b 2 KÁTRÁNYPAPÍR RÖGZÍTÕ LÉC 1x38x8 17a 4 KÁTRÁNYPAPÍR RÖGZÍTÕ LÉC 1x38x KÁTRÁNYPAPÍR 10x0,9m 1 48 UNIV. TETÕDESZKA/PADLÓDESZKA 1x99x c 2 GERENDA 38x9x816 14b 4 GERENDA 38x9x670, 14a 3 GERENDA 38x9x71 13b 1 ELSÕ TÛZFAL JOBB 16x1142x444, 13a 1 ELSÕ TÛZFAL BAL 16x1142x444, 12b 1 HÁTSÓ TÛZFAL JOBB 16x1142x444, 12a 1 HÁTSÓ TÛZFAL BAL 16x1142x444, 11 1 AJTÓTOK FELSÕ x44x b 2 FERDÉN LETÖRT LÉC 28x42x8 10a 4 FERDÉN LETÖRT LÉC 28x42x ELSÕ FAL BAL 16x248x ELSÕ FAL JOBB 16x248x HÁTSÓ FAL JOBB 16x8x HÁTSÓ FAL 16x8x1812 OLDALFAL 16x8x ABLAKOS OLDAFAL 16x8x HÁTSÓ FAL BAL 16x8x1812 2b 20 UNIV. TETÕDESZKA/PADLÓDESZKA 1x99x8 2a 20 UNIV. TETÕDESZKA/PADLÓDESZKA 1x99x17 1b IMPREGNÁLT STAFNI 38x38x8 1a IMPREGNÁLT STAFNI 38x38x1211 POZ SZÁMDARAB MEGNEVEZÉS MÉRETEK (MM) HP088/01

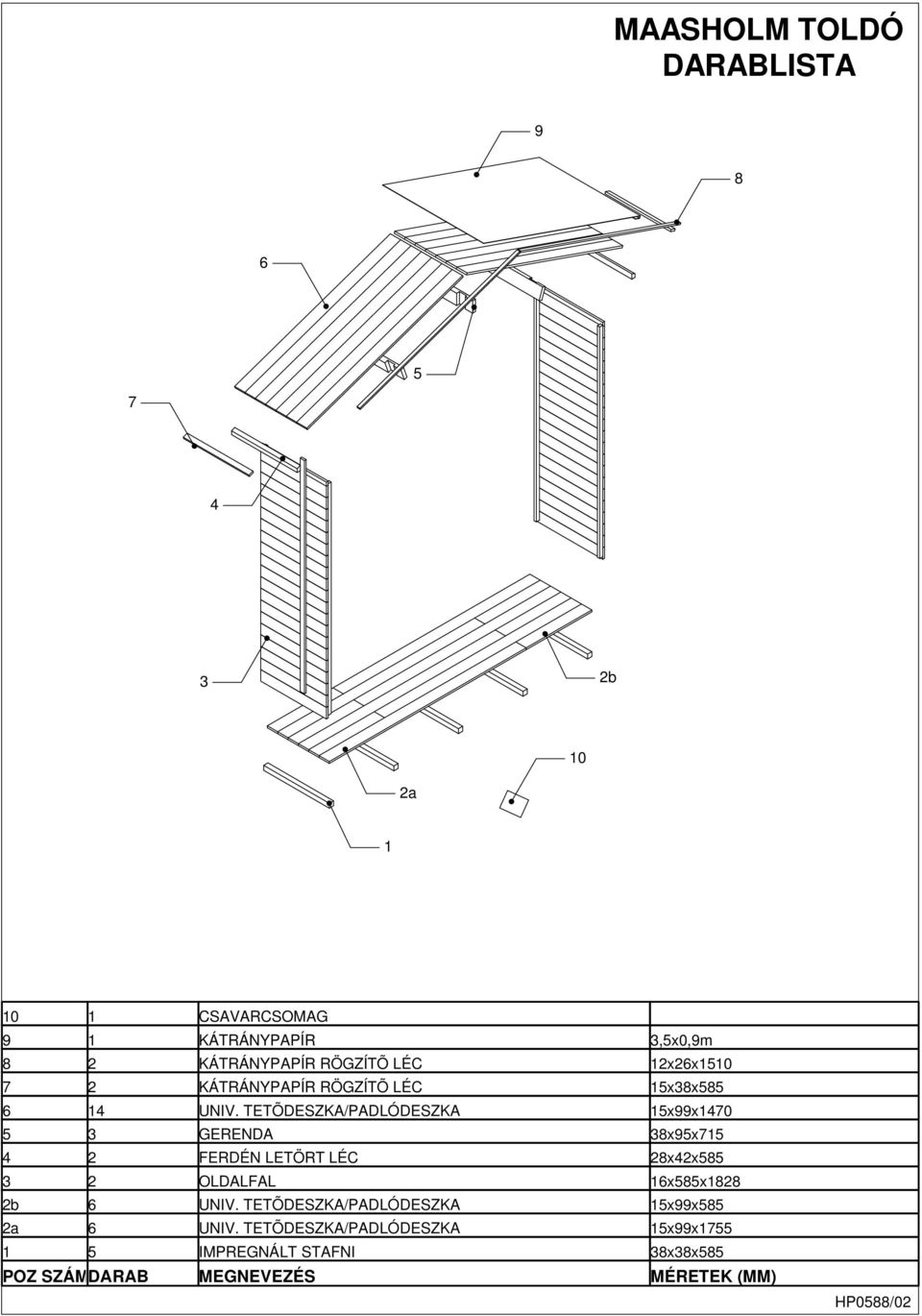

3 MAASHOLM TOLDÓ DARABLISTA b 10 2a CSAVARCSOMAG 9 1 KÁTRÁNYPAPÍR 3,x0,9m 8 2 KÁTRÁNYPAPÍR RÖGZÍTÕ LÉC 12x26x KÁTRÁNYPAPÍR RÖGZÍTÕ LÉC 1x38x UNIV. TETÕDESZKA/PADLÓDESZKA 1x99x GERENDA 38x9x FERDÉN LETÖRT LÉC 28x42x8 3 2 OLDALFAL 16x8x1828 2b 6 UNIV. TETÕDESZKA/PADLÓDESZKA 1x99x8 2a 6 UNIV. TETÕDESZKA/PADLÓDESZKA 1x99x17 1 IMPREGNÁLT STAFNI 38x38x8 POZ SZÁMDARAB MEGNEVEZÉS MÉRETEK (MM) HP088/02

4 - 1 - Fontos: Az összeszerelés megkezdése el tt olvassa el végig és alaposan ezt a szerelési utasítást. Az árut a megérkezését l számított 14 naptári napon belül ellen rizni kell. Az ellen r- zést végezze el az összeszerelés el tt, hogy biztosíthassa a zökken mentes összeszerelést. Fel kell hívnunk a figyelmét arra, hogy nem vállalunk felel sséget az olyan plusz költségekért, amelyek az építés megkezdése el tti hiányos ellen rzésre vezethet k vissza. Anyagra vonatkozó reklamációt felületkezelés után nem fogadunk el. Gy z djön meg arról, hogy az alap vízszintes. Rakja ki a falakat tartalmazó csomagokat az építés helyszíne körül. M szaki leírás Elöljáróban: A fa él és alkalmazkodik a változó id járási viszonyokhoz. Ha ezt a természetes terméket gondosan kezeli, éveken át öröme telhet benne. Sok sikert és örömet kívánunk a kerti szerszámosház felépítéséhez! Fontos: A csavarozott szerkezeteknél a csavar átmér jéhez képest 1 mm-el kisebb fúróval kell el fúrni, hogy a rögzítés megfelel legyen. Alapozás: A faház élettartamát jelent sen megnövelheti, ha nem közvetlenül a talajra teszi, hanem beton alapra. A beton alapnak síknak kell lenni. Célszer a faház külméretéhez képest 10-10cm-el nagyobb betonalap készítése. Az alap többféle lehet: Min. 10 cm vastag, vasalt lemezalap. Betongerendákra fektetett impregnált stafnik (lásd ábra) 1. Padló összeszerelése (1. ábra) Egyenletes kiosztásban fektesse az impregnált stafnikat (1) sík aljzatra. A faház szélességi külméretének megfelel en kell a két széls impregnált stafnit letenni. A közbüls stafnikat egyenl távolságra kell letenni. Amennyiben a padlógerendák több darabból állnak, azt az 1/a. ábrán látható módon kell váltott toldással letenni. Ügyeljen arra, hogy a stafnik vízszintesen feküdjenek. Szerelje az els padlódeszkát (2) színelve (padlógerenda küls éle) a lerakott padlógerendákra és rögzítse azt a csomag tartalmát képez szögekkel (ferdén beütve, rögzítési 200/03- MINDEN JOG FENNTARTVA HUNGAROPRO KFT.

5 - 2 - pontonként 2 db). Amennyiben a padlódeszkák hosszban több darabból állnak, toldások vonalai ne kerüljenek egymás mellé. Figyelem: A padlógerenda elüls oldalának mérete nagyon fontos, ha a padlódeszkák helyzete nem pontosan megfelel, a deszkákat a két végükön nem a padlógerenda küls oldalához kell rögzíteni (elosztani). Méretadásként el ször a hátsó padlódeszkát rögzítse. Ezután lehet elölr l hátrafelé haladva elhelyezni és a padlógerendához szögelni a padlódeszkákat. Az el re megadott padlóméret betartása érdekében az utolsó padlódeszka szélességéb l adott esetben le kell vágni, míg az pontosan a padlógerenda méretével nem egyezik. 2. A falak összeszerelésének megkezdése (2. ábra) Kezdje a hátsó fal széls panelével balra hátul (3). Ezután helyezze mellé a 2. ábrán látható panelt és rögzítse a keretléceket egymáshoz hat csavarral (3, x 3 mm). A rögzítés el tt gy z djön meg róla, hogy a panelok bels keretlécei egyszintben legyenek! (2. ábra/a). A két összeszerelt panelt, amelyek sarkot alkotnak, panelenként két-két csavarral (3, x 3 mm) a padlóhoz kell rögzíteni. Itt is gondoljon az el fúrásra! (2. ábra/b). 3. A falak (3., 4. ábra) Ha az els sarok már áll, tovább lehet építeni a hátsó falat az els, már álló panel meghosszabbításában. Miel tt egy panelt felállít, el kell fúrni a lyukakat a keretben és a panel alsó részén. El ször egymással csavarozza össze a paneleket, majd ezt követ en rögzítse ket a padlóhoz. Ezután lehet felépíteni az oldalfalakat. Az els oldalfalpanel és az els hátsófali panel esetén csak a kereteket csavarozza össze egymással, de még ne kapcsolja ket össze a padlóval. Így egyszer bben beépíthet és pontosan beállítható az ajtó. 4. Ferdén letört léc, ajtókeret léce (. ábra) A ferdén letört léceket (10) középr l kiindulva kell az oldalsó falra szerelni; a túlnyúlásnak el re és hátra egyenl nek kell lennie. Ezeket a léceket kívülr l befelé haladva kell felcsavarozni (3, x 3 mm csavarral). Ebben az esetben is fúrja el a paneleket! 2 db 4 x 0 mm-es csavarral szerelje az ajtótokfels (11) az elüls oldalon lév két kis panel közé.. Hátsó t zfal (6. ábra) Állítsa a t zfalat (12) a hátsó falpanel eresztékére és rögzítse az ábrának megfelel en 4 x 0 mm-es csavarokkal. Amennyiben a hátsó t zfal két darabból van, egymáshoz is rögzíteni kell a keretléceket 4x0mm-es csavarokkal. A t zfalak állékonyságát a gerendák fogják biztosítani. 6. Els t zfal, gerenda (7. ábra) A hátsó t zfallal megegyez módon szerelje fel az els t zfalat (13). Amennyiben az els t zfal két darabból van, a hátsó t zfallal azonos módon szerelje. A több részb l álló gerendát (14) a 7/a. ábrának megfelel en ragassza ill. csavarozza össze (6 db 3,x3 mm csavar). A ragasztó használata fontos, mivel a stabil tartást a ragasztott kötés biztosítja, az enyvet az egész enyvezend felületre hordja fel. Középre kerül a két végén lapolt. Mindig a csúcsnál lév gerenda lóg csak ki a t zfalakból. A túlnyúlásnak meg kell egyeznie az oldalfal gerendáinak túlnyúlásával. Az összeszerelés után helyezze a gerendát az oromfal csúcsán lév kihagyásokba, elöl és hátul 2 db 0 mm-es szeggel rögzítse. 200/03- MINDEN JOG FENNTARTVA HUNGAROPRO KFT.

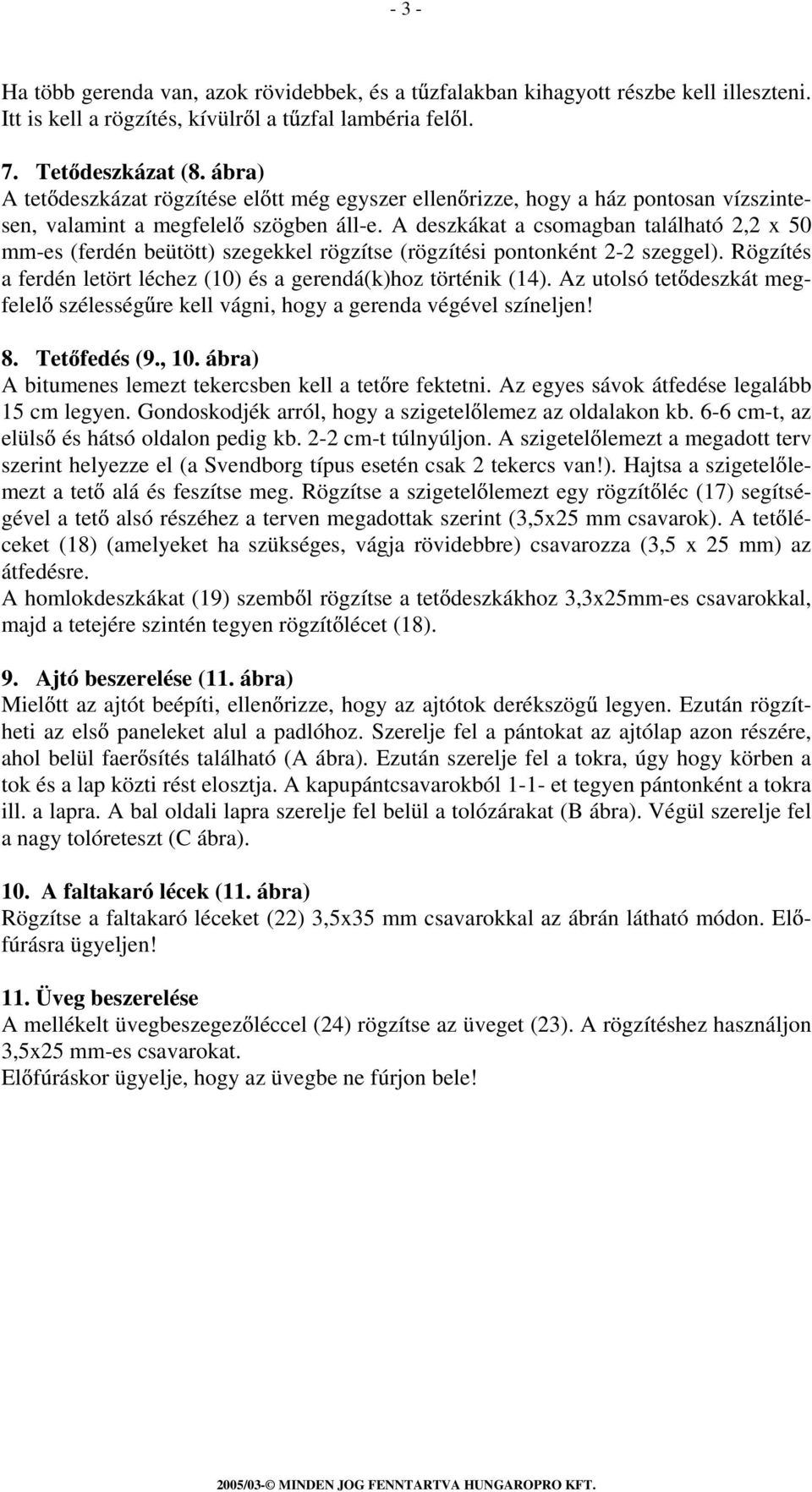

6 - 3 - Ha több gerenda van, azok rövidebbek, és a t zfalakban kihagyott részbe kell illeszteni. Itt is kell a rögzítés, kívülr l a t zfal lambéria fel l. 7. Tet deszkázat (8. ábra) A tet deszkázat rögzítése el tt még egyszer ellen rizze, hogy a ház pontosan vízszintesen, valamint a megfelel szögben áll-e. A deszkákat a csomagban található 2,2 x 0 mm-es (ferdén beütött) szegekkel rögzítse (rögzítési pontonként 2-2 szeggel). Rögzítés a ferdén letört léchez (10) és a gerendá(k)hoz történik (14). Az utolsó tet deszkát megfelel szélesség re kell vágni, hogy a gerenda végével színeljen! 8. Tet fedés (9., 10. ábra) A bitumenes lemezt tekercsben kell a tet re fektetni. Az egyes sávok átfedése legalább 1 cm legyen. Gondoskodjék arról, hogy a szigetel lemez az oldalakon kb. 6-6 cm-t, az elüls és hátsó oldalon pedig kb. 2-2 cm-t túlnyúljon. A szigetel lemezt a megadott terv szerint helyezze el (a Svendborg típus esetén csak 2 tekercs van!). Hajtsa a szigetel lemezt a tet alá és feszítse meg. Rögzítse a szigetel lemezt egy rögzít léc (17) segítségével a tet alsó részéhez a terven megadottak szerint (3,x2 mm csavarok). A tet léceket (18) (amelyeket ha szükséges, vágja rövidebbre) csavarozza (3, x 2 mm) az átfedésre. A homlokdeszkákat (19) szemb l rögzítse a tet deszkákhoz 3,3x2mm-es csavarokkal, majd a tetejére szintén tegyen rögzít lécet (18). 9. Ajtó beszerelése (11. ábra) Miel tt az ajtót beépíti, ellen rizze, hogy az ajtótok derékszög legyen. Ezután rögzítheti az els paneleket alul a padlóhoz. Szerelje fel a pántokat az ajtólap azon részére, ahol belül faer sítés található (A ábra). Ezután szerelje fel a tokra, úgy hogy körben a tok és a lap közti rést elosztja. A kapupántcsavarokból 1-1- et tegyen pántonként a tokra ill. a lapra. A bal oldali lapra szerelje fel belül a tolózárakat (B ábra). Végül szerelje fel a nagy tolóreteszt (C ábra). 10. A faltakaró lécek (11. ábra) Rögzítse a faltakaró léceket (22) 3,x3 mm csavarokkal az ábrán látható módon. El - fúrásra ügyeljen! 11. Üveg beszerelése A mellékelt üvegbeszegez léccel (24) rögzítse az üveget (23). A rögzítéshez használjon 3,x2 mm-es csavarokat. El fúráskor ügyelje, hogy az üvegbe ne fúrjon bele! 200/03- MINDEN JOG FENNTARTVA HUNGAROPRO KFT.

7 1.a. ÁBRA 1.b. ÁBRA b 1a 2a 2b ÁBRA 3. ÁBRA 3 6 db 3,x3 csav./kapcsolat (a) (a) (b). (b) 2 db 3,x3 csav./panel HP088/1

8 4. ÁBRA. ÁBRA 4 10b 10a 4x0mm csavar a 6. ÁBRA 7. ÁBRA 4x0mm csavar 12b (a). 14a 14a 14c 4x0mm csavar 3x3 mm csavar (2x3db) 13a (a) 13b HP088/2

9 8. ÁBRA 9. ÁBRA ,x2 mm csavar 4 db 2,2x0mm szeg 10. ÁBRA 3,x2 mm csavar 3db/léc ,x2 mm csavar 3db/léc 11. ÁBRA A B 22b C a 12. ÁBRA HP088/3
