JÁTSZÓHÁZ ÉPÍTÉSI ÚTMUTATÓ

Átírás

1 JÁTSZÓHÁZ ÉPÍTÉSI ÚTMUTTÓ

2 FONTOS TUDNIVLÓK GYEREKJÁTSZÓHÁZT VÁSÁRLÓKNK! - 3 ÉV LTTI GYERMEKEK SZÁMÁR TERMÉK HSZNÁLTR NEM LKLMS! - TERMÉK KIZÁRÓLG OTTHONI, KÜLTÉRI HSZNÁLTR KÉSZÜLT! - FIGYELEM KIÁLLÓ TÁRGYK, Z JTÓ HELYTELEN HSZNÁLT SÉRÜLÉST OKOZHTNK! - TILOS TET RE FELMÁSZNI, TERSZKORLÁTR FELÁLLNI! ÖSSZEÁLLÍTÁSI ÉS SZERELÉSI UTSÍTÁSOK: mellékelt építési útmutatón kívül az alábbiakat kell betartani: - játszóház legalább 2 m-re legyen bármely olyan szerkezett l vagy akadálytól, mint például kerítés, garázs, ház, túlnyúló ágak, szennycsatorna, villamos vezeték; - z építési útmutatóban szerepl eknek megfelel en az impregnált stafnit a betonhoz, az els faldeszkákat a stafnihoz rögzítse! - Minden csavart fúrjon el és szorosan húzzon meg! Ügyeljen arra, hogy a csavarfejek, szegfejek ne álljanak ki, mert éles szélük sérülést okozhat. z el írt csavarmennyiségeken ne változtasson! KRNTRTÁSI UTSÍTÁSOK: - faház felületkezelésekor olyan kültéri felületkezel anyagot válasszon, amelyet gyermekek által használt termékekre ajánlanak. Fontos, hogy a felületkezelést több rétegben végezze el. - Évente ellen rizze az ajtó, a takarólécek, mágnes-zárak, terasz ül ke, egyéb kiálló tárgyak állapotát. Ha szükséges a csavarokon újból húzni kell. - Rendszeresen vizsgálja át a faházat kívül, belül, hogy az esetleges sérülések kockázata minimálisra csökkenjen. - zsanér olajozását id szakonként el kell végezni. - mennyiben valahol a faanyag lehasad, megsérül, a lehasadt részt vissza kell ragasztani, megcsiszolni. mennyiben erre nincsen mód, a sérült részt alaposan meg kell csiszolni, felületkezelni. 2

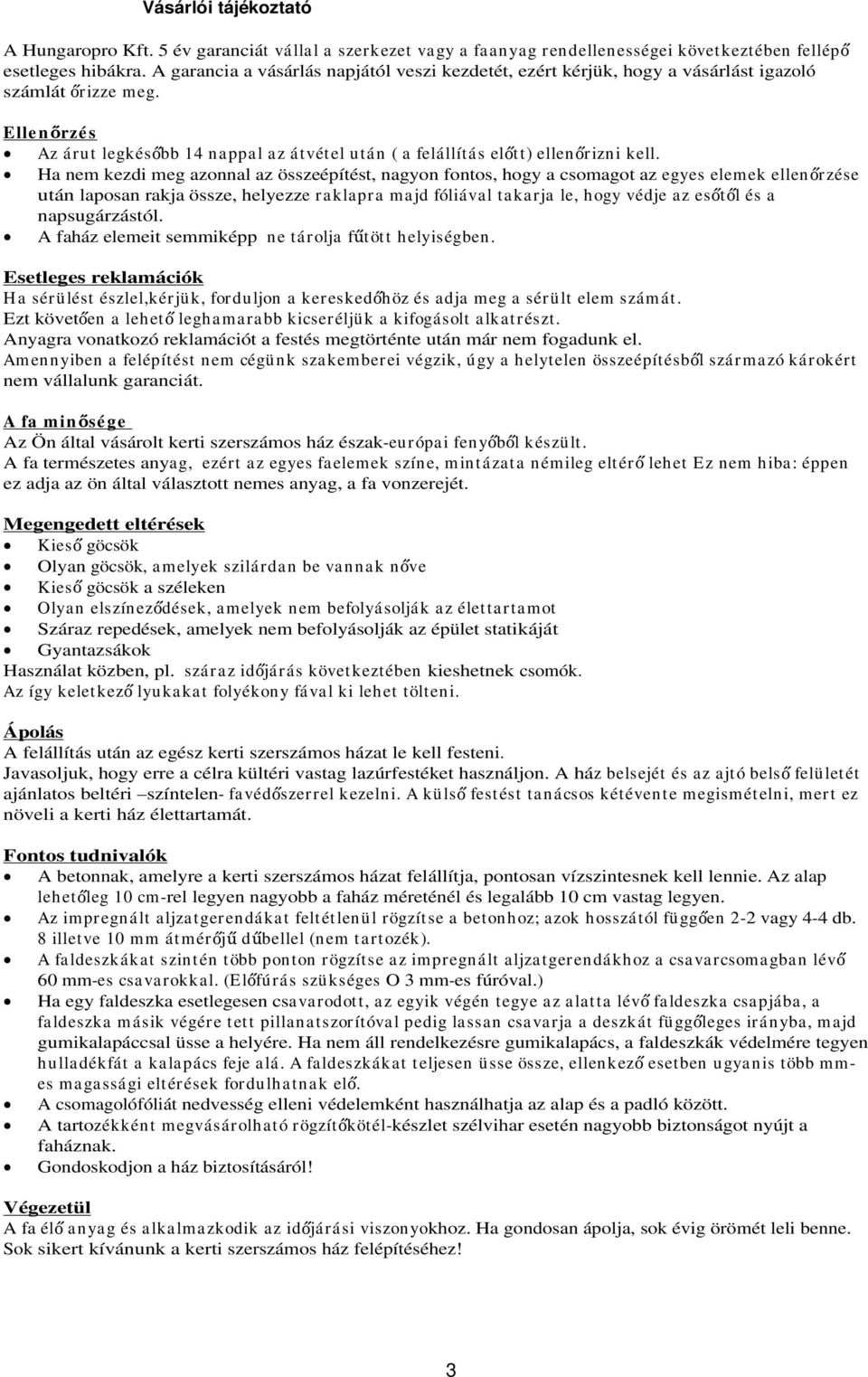

3 Vásárlói tájékoztató Hungaropro Kft. 5 év garanciát vállal a szerkezet vagy a faanyag rendellenességei következtében fellép esetleges hibákra. garancia a vásárlás napjától veszi kezdetét, ezért kérjük, hogy a vásárlást igazoló számlát r izze meg. Elle n rzé s z árut legkés bb 14 nappal az átvétel után ( a felállítás el tt) ellen rizni kell. Ha nem kezdi meg azonnal az összeépítést, nagyon fontos, hogy a csomagot az egyes elemek ellen rzése után laposan rakja össze, helyezze raklapra majd fóliával takarja le, hogy védje az es t l és a napsugárzástól. faház elemeit semmiképp ne tárolja f tött helyiségben. Esetleges reklamációk Ha sérülést észlel,kérjük, forduljon a keresked höz és adja meg a sérült elem számát. Ezt követ en a lehet leghamarabb kicseréljük a kifogásolt alkatrészt. nyagra vonatkozó reklamációt a festés megtörténte után már nem fogadunk el. mennyiben a felépítést nem cégünk szakemberei végzik, úgy a helytelen összeépítésb l származó károkért nem vállalunk garanciát. fa m in sé ge z Ön által vásárolt kerti szerszámos ház észak-európai feny b l készült. fa természetes anyag, ezért az egyes faelemek színe, mintázata némileg eltér lehet Ez nem hiba: éppen ez adja az ön által választott nemes anyag, a fa vonzerejét. Megengedett eltérések Kies göcsök Olyan göcsök, amelyek szilárdan be vannak n ve Kies göcsök a széleken Olyan elszín ez dések, amelyek n em befolyásolják az élettar tamot Száraz repedések, amelyek nem befolyásolják az épület statikáját Gyantazsákok Használat közben, pl. száraz id járás következtében kieshetnek csomók. z így keletkez lyukakat folyékony fával ki lehet tölteni. Ápolás felállítás után az egész kerti szerszámos házat le kell festeni. Javasoljuk, hogy erre a célra kültéri vastag lazúrfestéket használjon. ház belsejét és az ajtó bels felületét ajánlatos beltéri színtelen- favéd szerrel kezelni. küls festést tanácsos kétévente megismételni, mert ez növeli a kerti ház élettartamát. Fontos tudnivalók betonnak, amelyre a kerti szerszámos házat felállítja, pontosan vízszintesnek kell lennie. z alap lehet leg 10 cm-rel legyen nagyobb a faház méreténél és legalább 10 cm vastag legyen. z impregnált aljzatgerendákat feltétlenül rögzítse a betonhoz; azok hosszától függ en 2-2 vagy 4-4 db. 8 illetve 10 mm átmér j d bellel (nem tartozék). faldeszkákat szintén több ponton rögzítse az impregnált aljzatgerendákhoz a csavarcsomagban lév 60 mm-es csavarokkal. (El fúrás szükséges O 3 mm-es fúróval.) Ha egy faldeszka esetlegesen csavarodott, az egyik végén tegye az alatta lév faldeszka csapjába, a faldeszka másik végére tett pillanatszorítóval pedig lassan csavarja a deszkát függ leges irányba, majd gumikalapáccsal üsse a helyére. Ha nem áll rendelkezésre gumikalapács, a faldeszkák védelmére tegyen hulladékfát a kalapács feje alá. faldeszkákat teljesen üsse össze, ellenkez esetben ugyanis több mmes magassági eltérések fordulhatnak el. csomagolófóliát nedvesség elleni védelemként használhatja az alap és a padló között. tartozékként megvásárolható rögzít kötél-készlet szélvihar esetén nagyobb biztonságot nyújt a faháznak. Gondoskodjon a ház biztosításáról! Végezetül fa él anyag és alkalmazkodik az id járási viszonyokhoz. Ha gondosan ápolja, sok évig örömét leli benne. Sok sikert kívánunk a kerti szerszámos ház felépítéséhez! 3

4 10 5/5 5/4 6/5 8 5/2 5/3 7/3 7/5 7/4 6/6 6/2 5/1 4/5 4/6 6/4 6/3 7/6 6/1 4/4 4/3 13/11 7/2 13/8 7/1 11 4/2 13/ 12 4/7 13/3 13/1 13/2 4/1 13/ /4 13/7 13/6 13/ PH1-NOV2006 4

5 POZ. POZ. D (H) MÉRET(mm) 1 4 IMPR. STFNI 40x60x UNIV. TET /PDLÓDESZK 15xx TERSZ DESZK 15x5x LKOS OLDLFL 4/1 1 FÉL FLDESZK 18x53x180 4/2 FLDESZK 18x8x180 4/3 10 FLDESZK 18x8x740 4/4 1 FLDESZK 18x8x2180 4/5 1 FLDESZK 18x8x2505 4/6 1 KÁTRÁNYP. RÖGZ. LÉC 12x26x1240 4/7 1 KÁTRÁNYP. RÖGZ. LÉC 12x26x HÁTFL 5/1 16 FLDESZK 18x8x180 5/2 1 T ZFL 5/3 2 HOMLOKDESZK 15x5x1230 5/4 2 KÁTRÁNYP. RÖGZ. LÉC 12x26x1240 5/5 1 EMLÉM 6 1 OLDLFL 6/1 1 FÉL FLDESZK 18x53x180 6/2 15 FLDESZK 18x8x180 6/3 1 FLDESZK 18x8x2180 6/4 1 FLDESZK 18x8x2505 6/5 1 KÁTRÁNYP. RÖGZ. LÉC 12x26x1240 6/6 1 KÁTRÁNYP. RÖGZ. LÉC 12x26x EL FL 7/1 1 FLDESZK 18x8x180 7/2 30 FLDESZK 18x8x666 7/3 1 T ZFL 7/4 2 HOMLOKDESZK 15x5x1230 7/5 2 KÁTRÁNYP. RÖGZ. LÉC 12x26x1240 7/6 1 EMLÉM 8 1 GEREND 43x5x UNIV. TET /PDLÓDESZK 15xx SZFLTPPÍR 0,x10m 11 1 LK 12 1 JTÓ 13 1 TERSZ 13/1 4 FLDESZK 18x8x666 13/2 4 FLDESZK 18x8x135 13/3 4 FLDESZK 18x8x18 13/4 2 FLDESZK 18x42x666 13/5 2 FÉL FLDESZK 18x54x700 13/6 2 FLDESZK 18x8x700 13/7 2 FLDESZK 18x85x700 13/8 2 ÜL KE 15x85x644 13/ 2 ÜL KE 15x85x624 13/10 2 U-PROFIL 34x44x23 13/11 4 TKRÓLÉC 12x45x CSVRCSOMG 15 1 ÉPÍTÉSI ÚTMUTTÓ 5

6 1. H: faházcsomag a lefogatócsavarokat nem tartalmazza! H: eton alap min. 185cm H: ejárati oldal min. 255cm H: betonalap nem szükségszerû, de a faház élettartamát növeli H: ELÕFÚRNI! 5/1 6/1 6/1 H: elsõ oldal H: Facsavar 4,0x50mm 1 7/1 4/ /2 5/2 5/1 6/4 7/3 4/5 4/4 6/3 7/2 4/3 4/2 H: Facsavar 4,0x50mm 0mm!! 6 PH1-NOV2006

7 ELÕFÚRÁS 5. SZÜKSÉGES! 8 6. H: 2-2db 4x50mm facsavar H: 2-2 db 50mm-es szeg/felfekvési pont H: EJÁRTI OLDL 8 H: HÁTSÓ OLDL H: ELÕFÚRÁS SZÜKSÉGES! 10 5cm H: kátrányszeg 6/5, 6/6 10 H: 3,5x35mm facsavar 4/6, 4/7 4/6 4/7 5/5 5/4 5/3 8. 7/5 7/5 H: 3x25mm facsavar 7/4 7/6 7/4 C C H: 3,5x35mm facsavar 7/4 7 PH1-NOV2006

8 . H: ELSÕ OLDL 2mm 7/1 1 2 H: 2-2 SZEG/PDLÓDESZK- STFNI KPCSOLT H: ELÕFÚRÁS SZÜKSÉGES! /5 13/4 13/ /1 13/5 13/3 13/2 13/7 13/6 13/ H: Facsavar 3,0x25mm 13/11 H: ELÕFÚRÁS SZÜKSÉGES! H: 2-2 SZEG/TERSZDESZK- STFNI KPCSOLT 8 PH1-NOV2006

9 13. 13/8 13/ H: Facsavar 3,5x35mm 13/10 H: Facsavar 3,5x35mm 14. H: ELÕFÚRÁS SZÜKSÉGES! 11 H: Facsavar 3x20mm 11 szeg H: elsõ oldal H: Facsavar 3,5x25mm 12 szeg H: gyermemek biztonsága érdekében a zárat kulcsnélküli kivitelben szállítjuk. H: elsõ oldal PH1-NOV2006

10 Áru reklamáció Kérjük, hogy reklamációját a következ címre küldje: HUNGROPRO KFT. 444 Fert szentmiklós Soproni Úti Ipartelep Fax: Tel: mail: reklamacio@hungaropro.hu Megrendelésszám Vásárlási / szállítási dátum: Cikk: Vev adatok: Név: Utca: Irányítószám: Tel: Vásárlási dátum: reklamáció oka: Figyelem: Kérjük, mellékelje a darabjegyzéket és jelölje meg a reklamált tételeket. Cikkszám Megnevezés és méret reklamáció oka Mennyiség
