1 Üveg épületszerkezetek Pontmegfogású üvegfalak BME, Magasépítési Tanszék: Dr. Széll Mária

2 Pontmegfogású üvegfalak Tartalom: 1. Pontmegfogások változatai 2. Üvegek csatlakozási hézagai 3. Üvegfalak felfüggesztése 4. Üvegfalak tartószerkezete Példák keret nélküli és pontmegfogású homlokzatokra 5. A keret nélküli és pontmegfogású üvegfalak értékelése

Üvegfalak tartószerkezete Példák keret nélküli és pontmegfogású

3 Pontmegfogású üvegfalak Átláthatóság növelése: beépített szerkezeti anyag csökkentése; Keret nélküli üvegek beépítése: függesztés a födémre + gyámolítása üvegbordákkal Ezredforduló: függesztett üvegfal 1 rtg. ü. H = 25 m, hőszig. ü. H = 13 m, támaszkodó üvegfal H = 9 m. Erők pontszerű átadása biztonsági üveg; Üvegek kapcsolata a teherhordó szerkezettel: rugalmas anyaggal bélelt fémszerelvények. Szerkesztés: üvegfelület felfüggesztése, felületre merőleges erők felvétele: gyámolító szerkezetek, karcsú szerkesztés: feszített sodronyköteles gyámolító szerkezetek

Erők pontszerű átadása biztonsági üveg; Üvegek kapcsolata a teherhordó szerkezettel: rugalmas anyaggal bélelt fémszerelvények.

4 1. Pontmegfogások változatai Üvegmegfogási változatok kis hajlító igénybevétel merev megfogás, nagyobb hajlító nyomaték csukós megfogás A feszültségmentes beépítés előfeltétele a pontos beállítás. Az üveget nem szabad mereven, elfordulást akadályozó módon beépíteni. A táblák a csomópontokban kövessék a szélteher okozta deformációt, így nem keletkeznek káros feszültségek. Vonalmenti megtámasztás pontszerű rögzítés. Pontrögzítés: rátakaró és színelő, csuklós és merev

Az üveget nem szabad mereven, elfordulást akadályozó módon beépíteni.

5 Pontmegfogások változatai a.) az üveg átfúrása nélkül Szorítóelemes, vonal menti megtámasztással Szorítóelemes síkbeli kötélhálón: München, Kempinski Hotel

6 München, Kempinski Hotel Szorítóelemes pontmegfogás síkbeli kötélháló gyámolításon

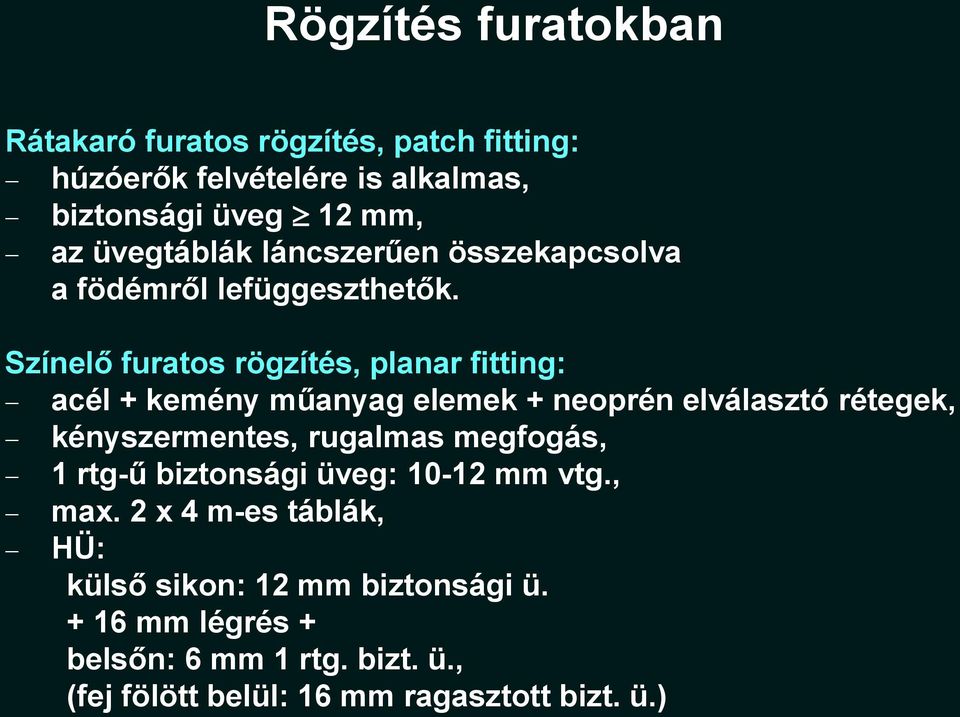

7 Rögzítés furatokban Rátakaró furatos rögzítés, patch fitting: húzóerők felvételére is alkalmas, biztonsági üveg 12 mm, az üvegtáblák láncszerűen összekapcsolva a födémről lefüggeszthetők. Színelő furatos rögzítés, planar fitting: acél + kemény műanyag elemek + neoprén elválasztó rétegek, kényszermentes, rugalmas megfogás, 1 rtg-ű biztonsági üveg: mm vtg., max. 2 x 4 m-es táblák, HÜ: külső sikon: 12 mm biztonsági ü mm légrés + belsőn: 6 mm 1 rtg. bizt. ü., (fej fölött belül: 16 mm ragasztott bizt. ü.)

Színelő furatos rögzítés, planar fitting: acél + kemény műanyag elemek + neoprén elválasztó rétegek, kényszermentes, rugalmas

8 a.) az üveg átfúrása nélkül Alumínium-öntvény rögzítőkarom: Stuttgart, laborépület Rögzítés csatlakozási hézagban, vonalmenti megtámasztással

9 b.) rögzítés furatokban Rátakaró, merev Színelő, merev

10 b.) rögzítés furatokban Rátakaró, külső csuklóval Színelő, belső csuklóval

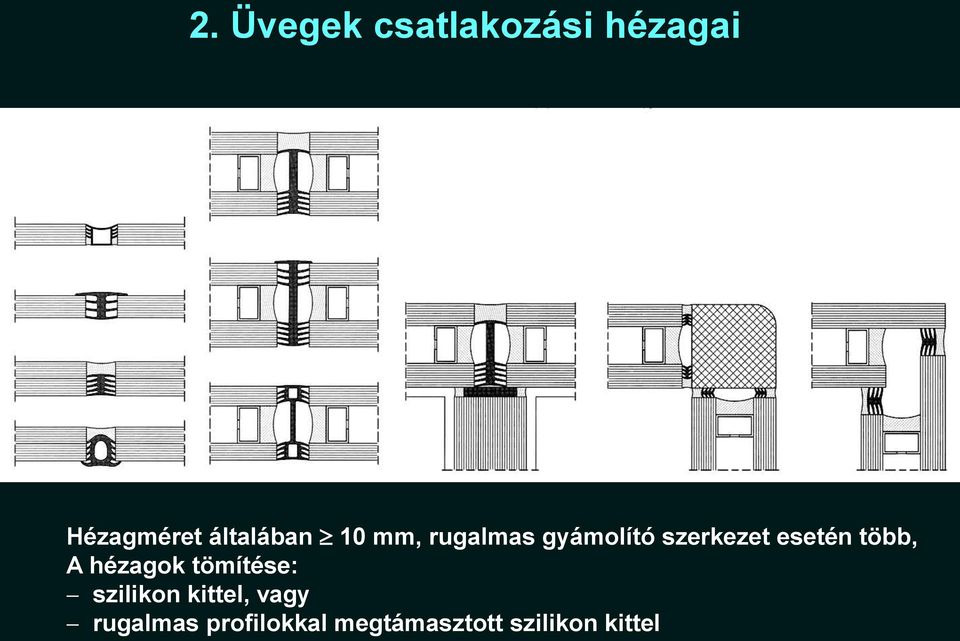

11 2. Üvegek csatlakozási hézagai Hézagméret általában 10 mm, rugalmas gyámolító szerkezet esetén több, A hézagok tömítése: szilikon kittel, vagy rugalmas profilokkal megtámasztott szilikon kittel

12 3. Üvegfalak felfüggesztése Az üveg húzószilárdságának kihasználása Változatok: felragasztott szorítóelemek önbeálló, ingás függesztése, acél szorítóelemes pontrögzítés közvetlenül a födémhez, rugós függesztők a födém szélén Felragasztott szorítóelemek önbeálló, ingás függesztése

acél szorítóelemes pontrögzítés közvetlenül a födémhez, rugós

13 Üvegtáblák láncolatának lefüggesztése a legfelső födémről N. Foster: Ipswich, irodaház: acél szorítóelemes pontrögzítés közvetlenül a födémhez, üvegtáblák láncszerű összekapcsolása, merevítés szintenként a födémekhez rögzített üvegfelületre felragasztott üveglamellákkal

közvetlenül a födémhez, üvegtáblák láncszerű összekapcsolása,

14 4. Üvegfalak tartószerkezete Példák keret nélküli és pontmegfogású homlokzatokra A tartószerkezet változatai hajlításra igénybevett, függőleges vagy vízszintes tengelyű rudak, függőleges és vízszintes rudakból álló, oszlop-gerendás szerkezet, rácsostartók, ívtartók, feszített kötélszerkezetek, sodronykötéllel erősített, feszített tartók, síkbeli kötélháló, valamint a fentiek valamilyen kombinációja.

vízszintes rudakból álló, oszlop-gerendás szerkezet, rácsostartók, ívtartók, feszített

15 Rugalmas gyámolítások a) b) a) feszített kötélszerkezet: szükség van a támaszok merev Kialakítására, b) szelemenek kötéllel erősített feszített tartók: a kötelek feszítő erői a nyomott rúdban rövidre záródnak + síkbeli kötélháló

szelemenek kötéllel erősített feszített tartók: a

16 Pontmegfogású üveghomlokzat merev tartószerkezeten Üveghíd, Graphisoft Park, Budapest

17 Merev tartószerkezet Berlin, Ludwig Erhard ház

18 Merev megtámasztás csőszelemenek A Zeil-Galerie üvegfala Frankfurt am Main-ban

19 Függőleges falváz-bordákra (oszlopokra) szerelt üvegfal London, Stockley park, irodaépület

20 London, Stockley park, irodaépület Üvegfal tartószerkezete: függőleges oszlopok

21 London, Stoclay-park: üveghomlokzat LITEX üvegekkel

22 Oszlop-gerendás tartószerkezet Stuttgart, anyagvizsgáló állomás csarnoképülete áttekintő metszet és homlokzati részlet

23 Stuttgart, anyagvizsgáló Csomóponti részletek

24 Üvegfalat közrefogó tartószerkezet München, Royal mozi homlokzati felújítása, metszet és csomópontok

25 Külső-belső váz München, Royal mozi

26 München, Royal mozi

27 Az üveg, mint teherhordó szerkezet Hollandia, Benthem ház, ideiglenes, kísérleti épület alaprajz és metszet

28 Hollandia, Benthem ház Csomópontok Kihajlás megakadályozása Üvegfal: 12 mm vtg. Merevítők: 15 mm vtg. biztonsági üveg

29 Függesztett üvegfal feszített kötéltartóval Amszterdam, koncert terem a Berlage börze épületében Alaprajz, metszet és részmetszet

30 Feszített tartók egymásra épülése Párizs, Citroën Park üvegépülete

31 Homlokzat elé kihelyezett tartókhoz kimerevített, függesztett üvegfal Banque Populaire, Montgermont, Franciaország

32 Feszített kötéltartók kihorgonyzása a födémekhez Átriumos térbővület, London Tv 4 székháza

33 Csőváz + quattro Berlin, debis Zentrale, iroda és lakóépület

34 Üvegfal rácsos tartókkal és feszített sodronykötelekkel gyámolítva Köln, Stollwerk Múzeum

35 vízszintes irányban: rácsostartók + függőleges irányban: feszített sodronykötelek Köln, Stollwerk Múzeum

36 Gyámolítás rácsostartókkal Berlin, Sony Center, műemlék épületrész új környezetben függőleges rácsostartók + átlós feszített sodronyköteles merevítés

37 vízszintes üvegszelemenek feszített sodronykötél gyámolítással Berlin, Sony Center

38 Berlin, Sony Center

39 Gyámolítás függőleges üvegbordákkal Berlin, a Filmpalota homlokzata

40 Tökéletes szerkezeti hierarchia Télikertek üvegszerkezete, Párizs, a Parc de la Villette üvegházai, axonometria Váz: 300 mm átmérőjű 6-35 mm vtg. falú csövek 8x8 mm-es raszteren

41 A letisztult elmélet megvalósulása : Párizs, a Parc de la Villette üvegházai

42 A letisztult elmélet megvalósulása : Párizs, a Parc de la Villette üvegházai

43 Télikert üvegfala, Párizs, a Parc de la Villette üvegházai Az összekapcsolt üveglánc függesztése; Rugós függesztő szerelvény; Négyes pontrögzítő: quattro

44 Télikert üvegfala, Párizs, a Parc de la Villette üvegházai A primer szerkezetet merevítő feszített kötéltartó; Az üvegfalat megtámasztó feszített kötéltartó a lengőkarokkal; A belső csuklós pontrögzítő felépítése

45 Télikert üvegfala, Párizs, a Parc de la Villette üvegházai Függőleges metszet az üvegtetővel és a karbantartást, tisztítást segítő berendezésekkel

46 Üveglamellák

47 Üveglamellás homlokzat Karlsruhe, Művészeti és Médiatechnológiai Központ: áttekintő ábra és metszet részlet

48 Cs o m ó p o n t o k Karlsruhe, Művészeti Központ

49 Üveghomlokzat síkbeli feszített kötéltartóval München, Kempinski Hotel

50 München, Kempinski Hotel

51 München, Kempinski Hotel

52 Üvegfal építése: München, Karlsplatz

53 Üvegfal építése: München, Karlsplatz

54 5. A keret nélküli és pontmegfogású üvegfalak értékelése Tervezési cél: maximális transzparencia Eszköz: a keretnélküli és pontmegfogású üvegszerkezetek Az üvegezett tér átmenet a külvilág és a belső tér között Rendeltetése: télikert, kiállítási csarnok, átrium, vagy a kéthéjú homl. köztes tere A lehetőséget megteremtette: az üveg szerkezeti tulajdonságainak megismerése, az üveggyártási technológia tökéletesedése, a rendkívül anyagtakarékos rögzítési és gyámolítási megoldások kifejlesztése. A belső oldalról nézve: vékony kötelek, rudak, csomópontok, minimumra csökkentett tartószerkezet.

55 Következetes szerkesztés Üvegházak szerkesztése: szigorú következetesség. Az elemek: a teherhordó szerkezet és merevítése, az üvegtáblák függesztése és gyámolítása, az üvegezés a pontmegfogásokkal hierarchikus rendben épülnek egymásra. A teherátadás az alsóbb rendűekről a magasabb rendűekre történik, ezeknek viszont nincs hatásuk a hierarchiában alattuk állókra. A pontrögzítés alkalmazása más területeken: üveg homlokzatburkolatok szerelvényeként, homlokzatok külső kérgénél.

56 Statikai értékelés Értékelés: a pontrögzítések furataiban nagy a feszültség-koncentráció; a vonal-menti üvegmegtámasztás statikailag kedvezőbb; a felragasztott üvegbordákkal való megtámasztás pedig még szabályozási korlátokba ütközik. A teherhordási viszonyok kedvezőbbek a peremeken, ékeken felfekvő táblák és a tányéros rögzítők kvázi pontmegfogások - esetében mint a furatokban történő rögzítéseknél.

57 Irodalom: Széll Mária: Transzparens épületszerkezetek egyetemi tankönyv
