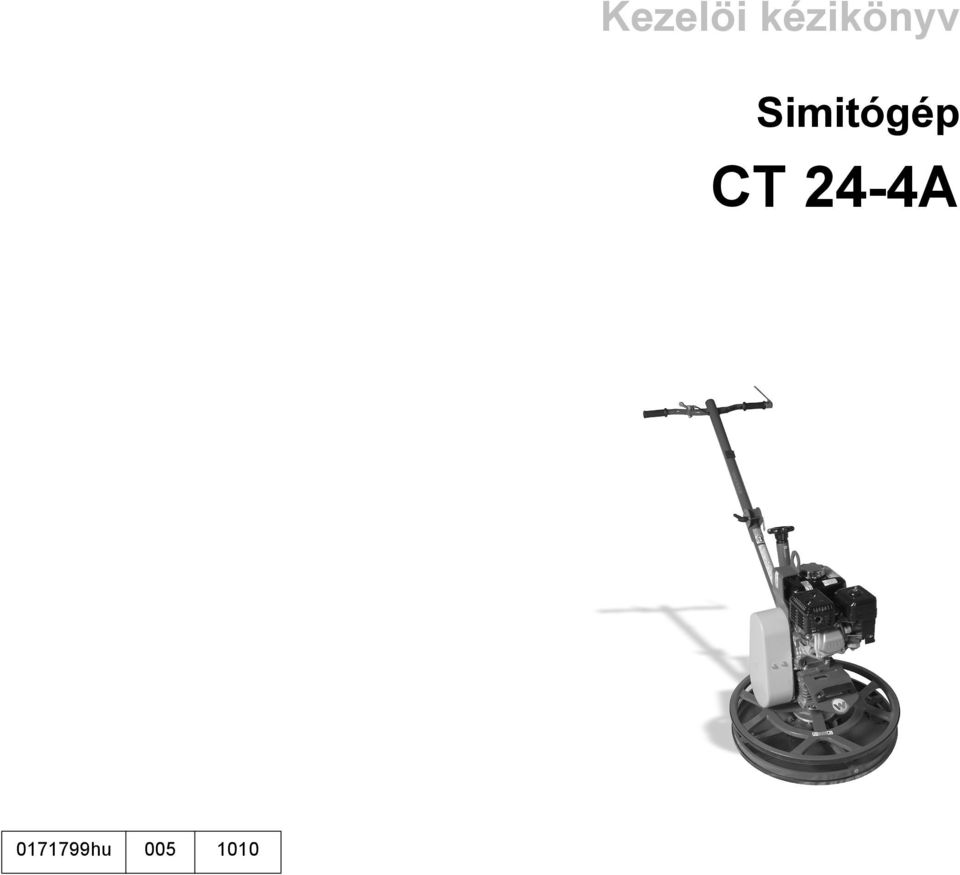

Kezelöi kézikönyv. Simitógép CT 24-4A hu

Átírás

1 Kezelöi kézikönyv Simitógép CT 24-4A hu

2 Copyright üzenet Copyright 2010.; tulajdonosa a Wacker Neuson Corporation. Minden jog fenntartva, ideértve a másolási és forgalmazási jogokat is. Ezt a kiadványt a gép eredeti vásárlója fénymásolhatja. A Wacker Neuson Corporation előzetes írásbeli engedélye nélkül a reprodukálás minden más fajtája tilos. A kiadványnak a Wacker Neuson Corporation által nem engedélyezett bármifajta reprodukciója vagy forgalomba hozatala kimeríti az érvényes szerzői jogok megsértésének fogalmát. Ennek elkövetése jogi következményeket von maga után. Védjegyek Az ebben a kézikönyvben hivatkozott valamennyi védjegy a felsorolt cégek tulajdona. Gyártó Wacker Neuson Corporation N92W15000 Anthony Avenue Menomonee Falls, WI U.S.A. Tel: (262) Fax: (262) Tel: (800) Az utasítások fordított változata A jelen Kezelői kézikönyv az eredeti utasítások fordítását tartalmazza. A jelen Kezelői kézikönyv eredeti nyelve az amerikai angol.

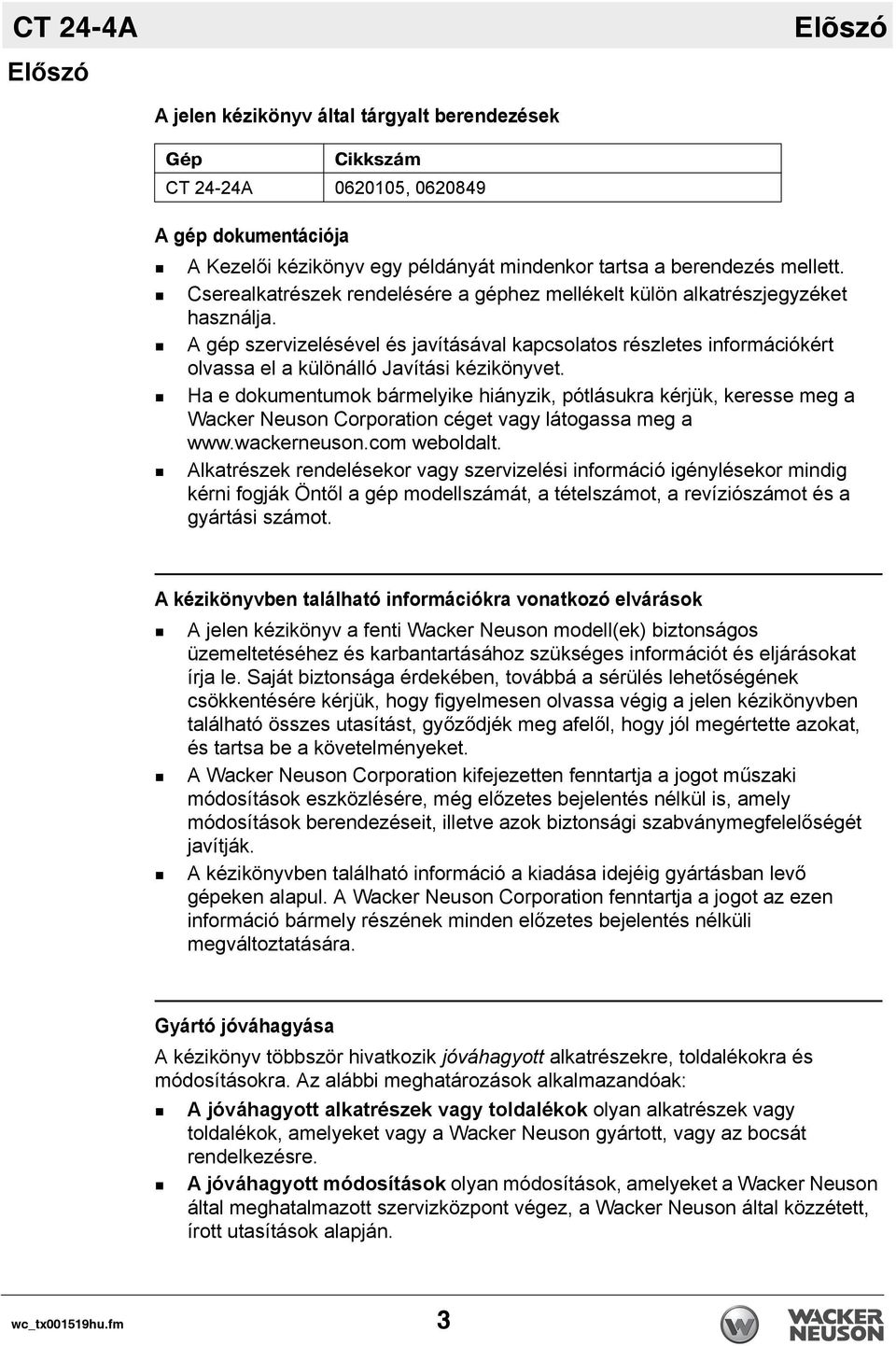

3 CT 24-4A Elõszó Előszó A jelen kézikönyv által tárgyalt berendezések Gép Cikkszám CT 24-24A , A gép dokumentációja A Kezelői kézikönyv egy példányát mindenkor tartsa a berendezés mellett. Cserealkatrészek rendelésére a géphez mellékelt külön alkatrészjegyzéket használja. A gép szervizelésével és javításával kapcsolatos részletes információkért olvassa el a különálló Javítási kézikönyvet. Ha e dokumentumok bármelyike hiányzik, pótlásukra kérjük, keresse meg a Wacker Neuson Corporation céget vagy látogassa meg a weboldalt. Alkatrészek rendelésekor vagy szervizelési információ igénylésekor mindig kérni fogják Öntől a gép modellszámát, a tételszámot, a revíziószámot és a gyártási számot. A kézikönyvben található információkra vonatkozó elvárások A jelen kézikönyv a fenti Wacker Neuson modell(ek) biztonságos üzemeltetéséhez és karbantartásához szükséges információt és eljárásokat írja le. Saját biztonsága érdekében, továbbá a sérülés lehetőségének csökkentésére kérjük, hogy figyelmesen olvassa végig a jelen kézikönyvben található összes utasítást, győződjék meg afelől, hogy jól megértette azokat, és tartsa be a követelményeket. A Wacker Neuson Corporation kifejezetten fenntartja a jogot műszaki módosítások eszközlésére, még előzetes bejelentés nélkül is, amely módosítások berendezéseit, illetve azok biztonsági szabványmegfelelőségét javítják. A kézikönyvben található információ a kiadása idejéig gyártásban levő gépeken alapul. A Wacker Neuson Corporation fenntartja a jogot az ezen információ bármely részének minden előzetes bejelentés nélküli megváltoztatására. Gyártó jóváhagyása A kézikönyv többször hivatkozik jóváhagyott alkatrészekre, toldalékokra és módosításokra. Az alábbi meghatározások alkalmazandóak: A jóváhagyott alkatrészek vagy toldalékok olyan alkatrészek vagy toldalékok, amelyeket vagy a Wacker Neuson gyártott, vagy az bocsát rendelkezésre. A jóváhagyott módosítások olyan módosítások, amelyeket a Wacker Neuson által meghatalmazott szervizközpont végez, a Wacker Neuson által közzétett, írott utasítások alapján. wc_tx001519hu.fm 3

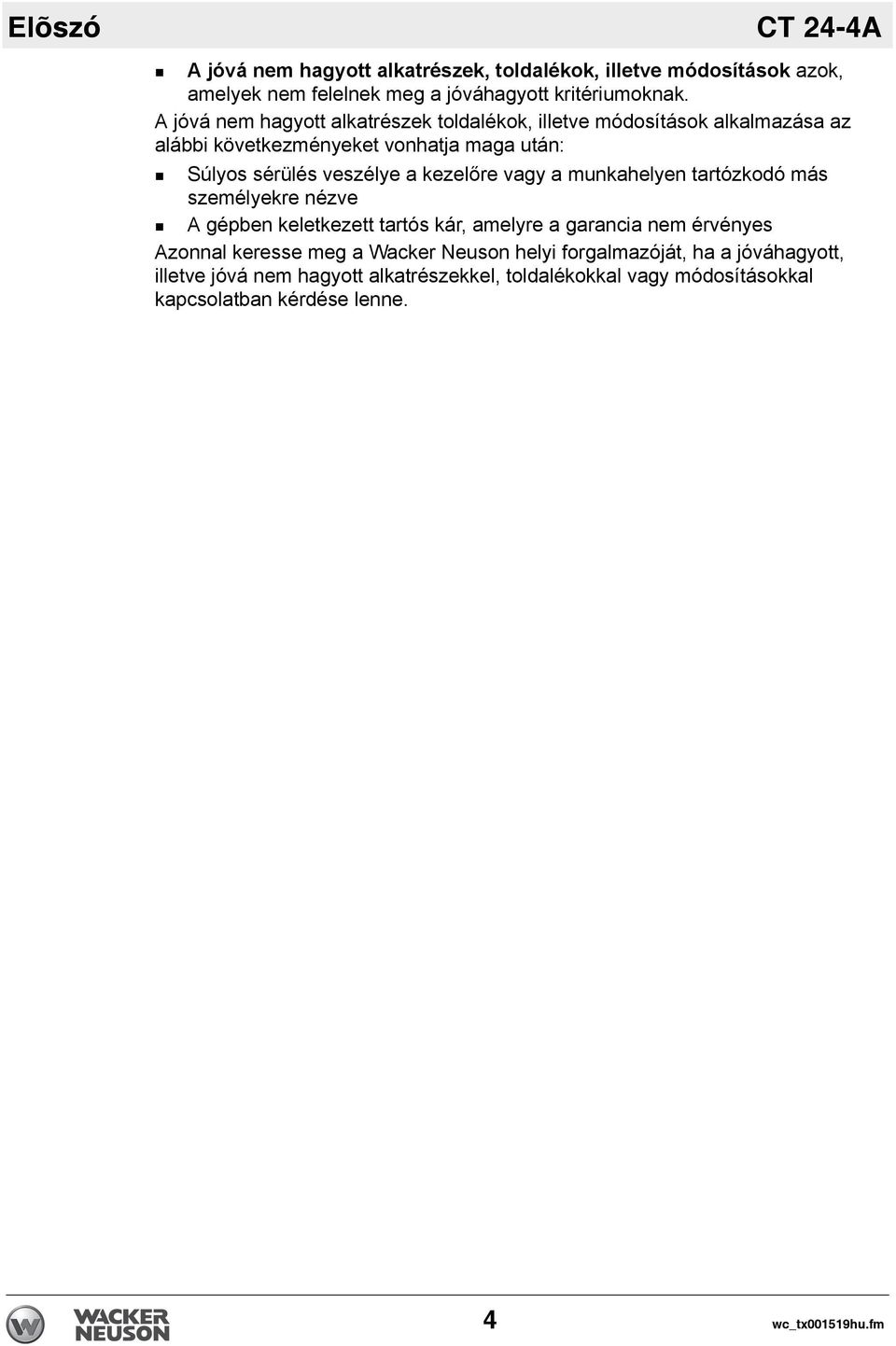

4 Elõszó CT 24-4A A jóvá nem hagyott alkatrészek, toldalékok, illetve módosítások azok, amelyek nem felelnek meg a jóváhagyott kritériumoknak. A jóvá nem hagyott alkatrészek toldalékok, illetve módosítások alkalmazása az alábbi következményeket vonhatja maga után: Súlyos sérülés veszélye a kezelőre vagy a munkahelyen tartózkodó más személyekre nézve A gépben keletkezett tartós kár, amelyre a garancia nem érvényes Azonnal keresse meg a Wacker Neuson helyi forgalmazóját, ha a jóváhagyott, illetve jóvá nem hagyott alkatrészekkel, toldalékokkal vagy módosításokkal kapcsolatban kérdése lenne. 4 wc_tx001519hu.fm

5 CT 24-4A Tartalomjegyzék Elõszó 3 1 Biztonsági előírások A kézikönyvben található felhívások A gép leírása és rendeltetése Biztonságos üzemeltetés A belső égésű motorok biztonságtechnikája Karbantartási biztonságtechnika Piktogram A címkék helye Biztonsági és információs címkék A gép emelése A gép emelése Üzemelés A gép előkészítése első használatra Az új gép beállítása Doporučené palivo A simítólapátok felszerelése Kihajtható fogantyú Kezelőszervek Gépkezelő jelen van Indítás előtt Beindítás Leállítás A kezelő elhelyezkedése Üzemelés Vészhelyzeti leállítási eljárás Hajlásszög beállítása wc_bo hu_004toc.fm 5

6 Tartalomjegyzék CT 24-4A 5 Karbantartás Időszakos karbantartási ütemterv Motorolaj Levegőszűrő Gyújtógyertya Az üledékgyűjtő edény tisztítása Üresjárati fordulatszám beállítása A porlasztó beállítása Az ékszíj cseréje A simítógép kenése Tárolás Hibaelhárítás Hibaelhárítás Műszaki adatok Méret és súly Motor Simítógép Zaj- és vibrációs adatok wc_bo hu_004toc.fm

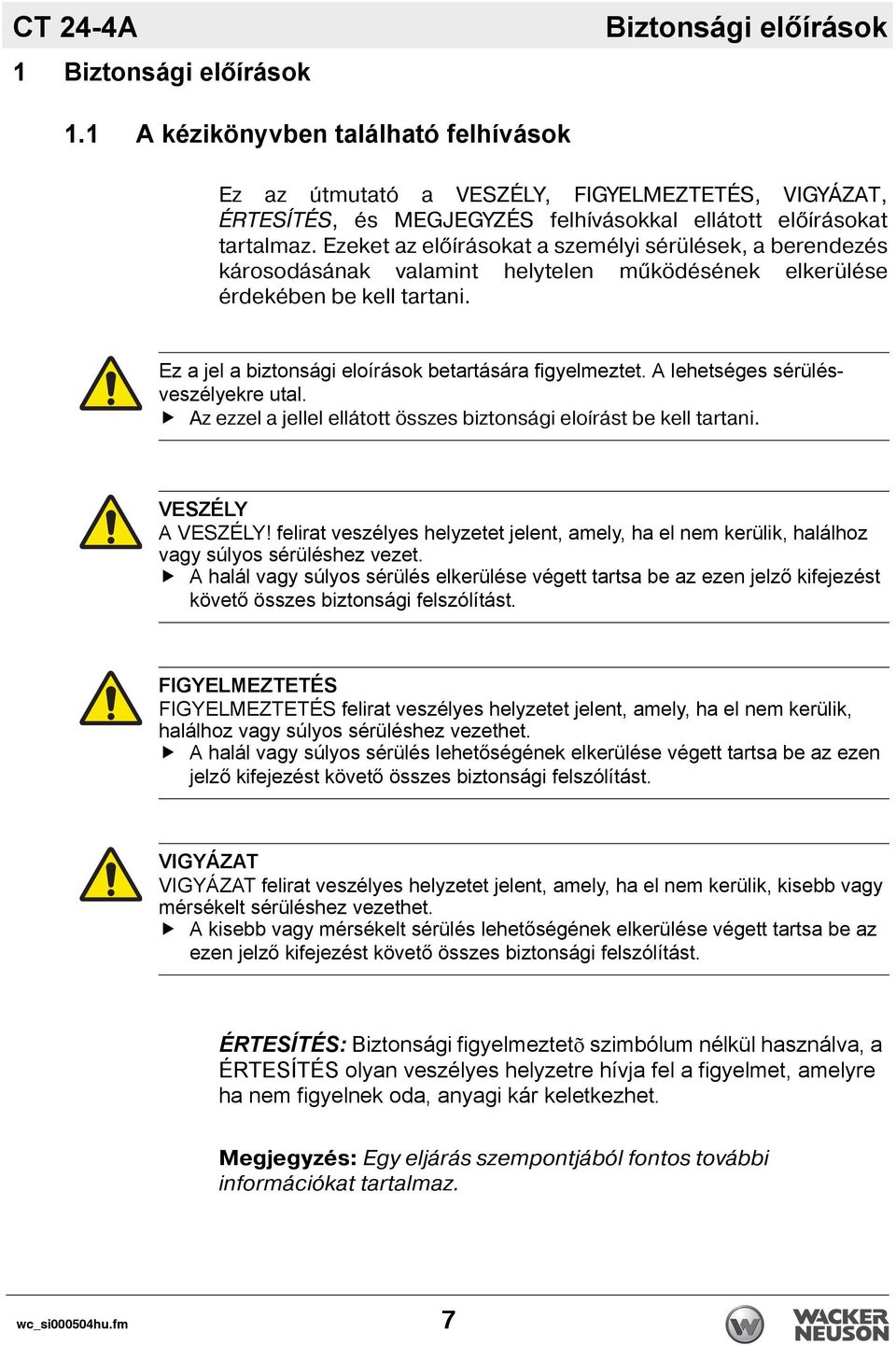

7 CT 24-4A 1 Biztonsági előírások Biztonsági előírások 1.1 A kézikönyvben található felhívások Ez az útmutató a VESZÉLY, FIGYELMEZTETÉS, VIGYÁZAT, ÉRTESÍTÉS, és MEGJEGYZÉS felh vásokkal ellátott el rásokat tartalmaz. Ezeket az el rásokat a személyi sérülések, a berendezés károsodásának valamint helytelen működésének elkerülése érdekében be kell tartani. Ez a jel a biztonsági eloírások betartására figyelmeztet. A lehetséges sérülésveszélyekre utal. Az ezzel a jellel ellátott összes biztonsági elo rást be kell tartani. VESZÉLY A VESZÉLY! felirat veszélyes helyzetet jelent, amely, ha el nem kerülik, halálhoz vagy súlyos sérüléshez vezet. A halál vagy súlyos sérülés elkerülése végett tartsa be az ezen jelző kifejezést követő összes biztonsági felszólítást. FIGYELMEZTETÉS FIGYELMEZTETÉS felirat veszélyes helyzetet jelent, amely, ha el nem kerülik, halálhoz vagy súlyos sérüléshez vezethet. A halál vagy súlyos sérülés lehetőségének elkerülése végett tartsa be az ezen jelző kifejezést követő összes biztonsági felszólítást. VIGYÁZAT VIGYÁZAT felirat veszélyes helyzetet jelent, amely, ha el nem kerülik, kisebb vagy mérsékelt sérüléshez vezethet. A kisebb vagy mérsékelt sérülés lehetőségének elkerülése végett tartsa be az ezen jelző kifejezést követő összes biztonsági felszólítást. ÉRTESÍTÉS: Biztonsági figyelmeztetõ szimbólum nélkül használva, a ÉRTESÍTÉS olyan veszélyes helyzetre hívja fel a figyelmet, amelyre ha nem figyelnek oda, anyagi kár keletkezhet. Megjegyzés: Egy eljárás szempontjából fontos további információkat tartalmaz. wc_si000504hu.fm 7

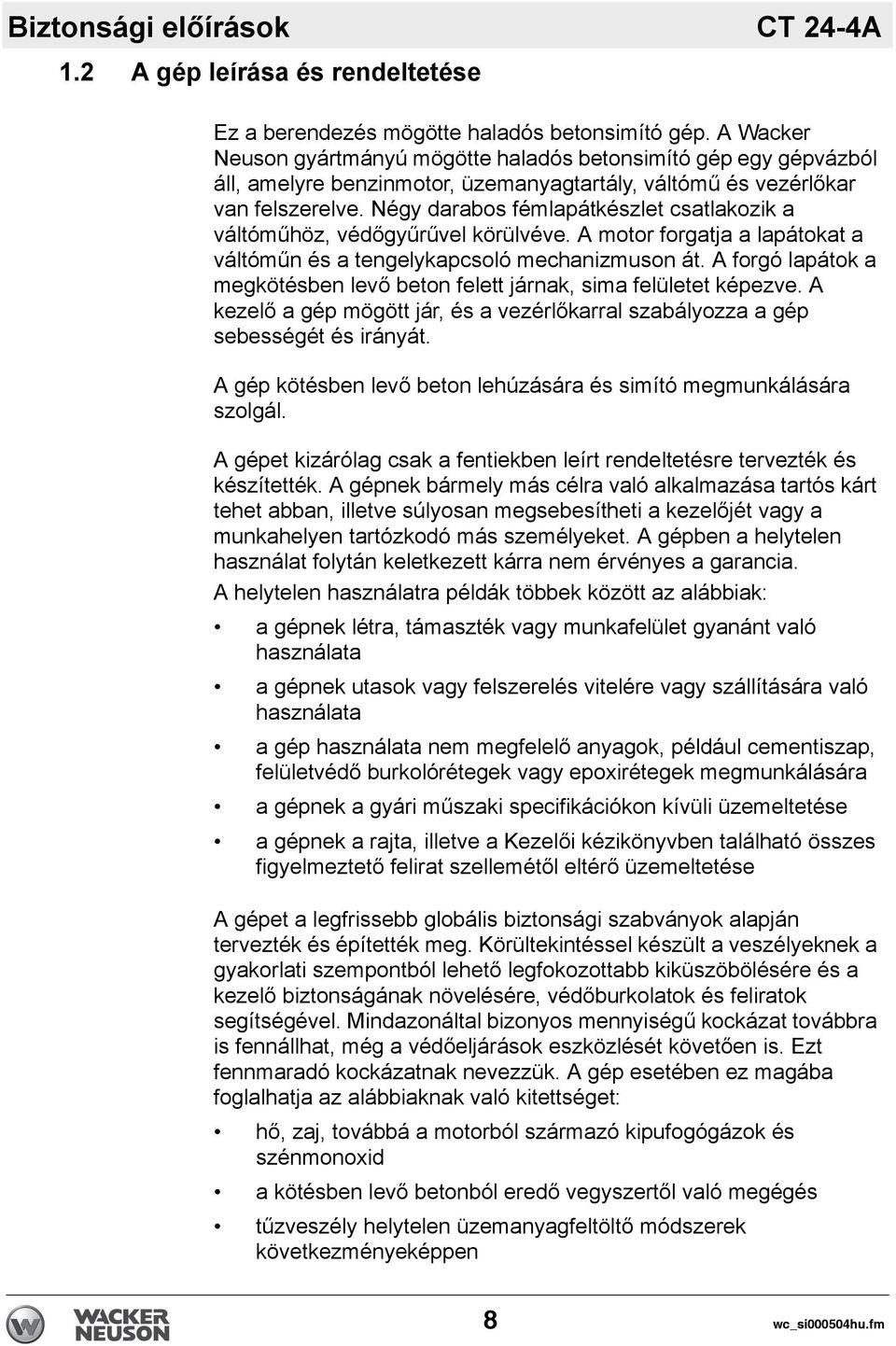

8 Biztonsági előírások CT 24-4A 1.2 A gép leírása és rendeltetése Ez a berendezés mögötte haladós betonsimító gép. A Wacker Neuson gyártmányú mögötte haladós betonsimító gép egy gépvázból áll, amelyre benzinmotor, üzemanyagtartály, váltómű és vezérlőkar van felszerelve. Négy darabos fémlapátkészlet csatlakozik a váltóműhöz, védőgyűrűvel körülvéve. A motor forgatja a lapátokat a váltóműn és a tengelykapcsoló mechanizmuson át. A forgó lapátok a megkötésben levő beton felett járnak, sima felületet képezve. A kezelő a gép mögött jár, és a vezérlőkarral szabályozza a gép sebességét és irányát. A gép kötésben levő beton lehúzására és simító megmunkálására szolgál. A gépet kizárólag csak a fentiekben leírt rendeltetésre tervezték és készítették. A gépnek bármely más célra való alkalmazása tartós kárt tehet abban, illetve súlyosan megsebesítheti a kezelőjét vagy a munkahelyen tartózkodó más személyeket. A gépben a helytelen használat folytán keletkezett kárra nem érvényes a garancia. A helytelen használatra példák többek között az alábbiak: a gépnek létra, támaszték vagy munkafelület gyanánt való használata a gépnek utasok vagy felszerelés vitelére vagy szállítására való használata a gép használata nem megfelelő anyagok, például cementiszap, felületvédő burkolórétegek vagy epoxirétegek megmunkálására a gépnek a gyári műszaki specifikációkon kívüli üzemeltetése a gépnek a rajta, illetve a Kezelői kézikönyvben található összes figyelmeztető felirat szellemétől eltérő üzemeltetése A gépet a legfrissebb globális biztonsági szabványok alapján tervezték és építették meg. Körültekintéssel készült a veszélyeknek a gyakorlati szempontból lehető legfokozottabb kiküszöbölésére és a kezelő biztonságának növelésére, védőburkolatok és feliratok segítségével. Mindazonáltal bizonyos mennyiségű kockázat továbbra is fennállhat, még a védőeljárások eszközlését követően is. Ezt fennmaradó kockázatnak nevezzük. A gép esetében ez magába foglalhatja az alábbiaknak való kitettséget: hő, zaj, továbbá a motorból származó kipufogógázok és szénmonoxid a kötésben levő betonból eredő vegyszertől való megégés tűzveszély helytelen üzemanyagfeltöltő módszerek következményeképpen 8 wc_si000504hu.fm

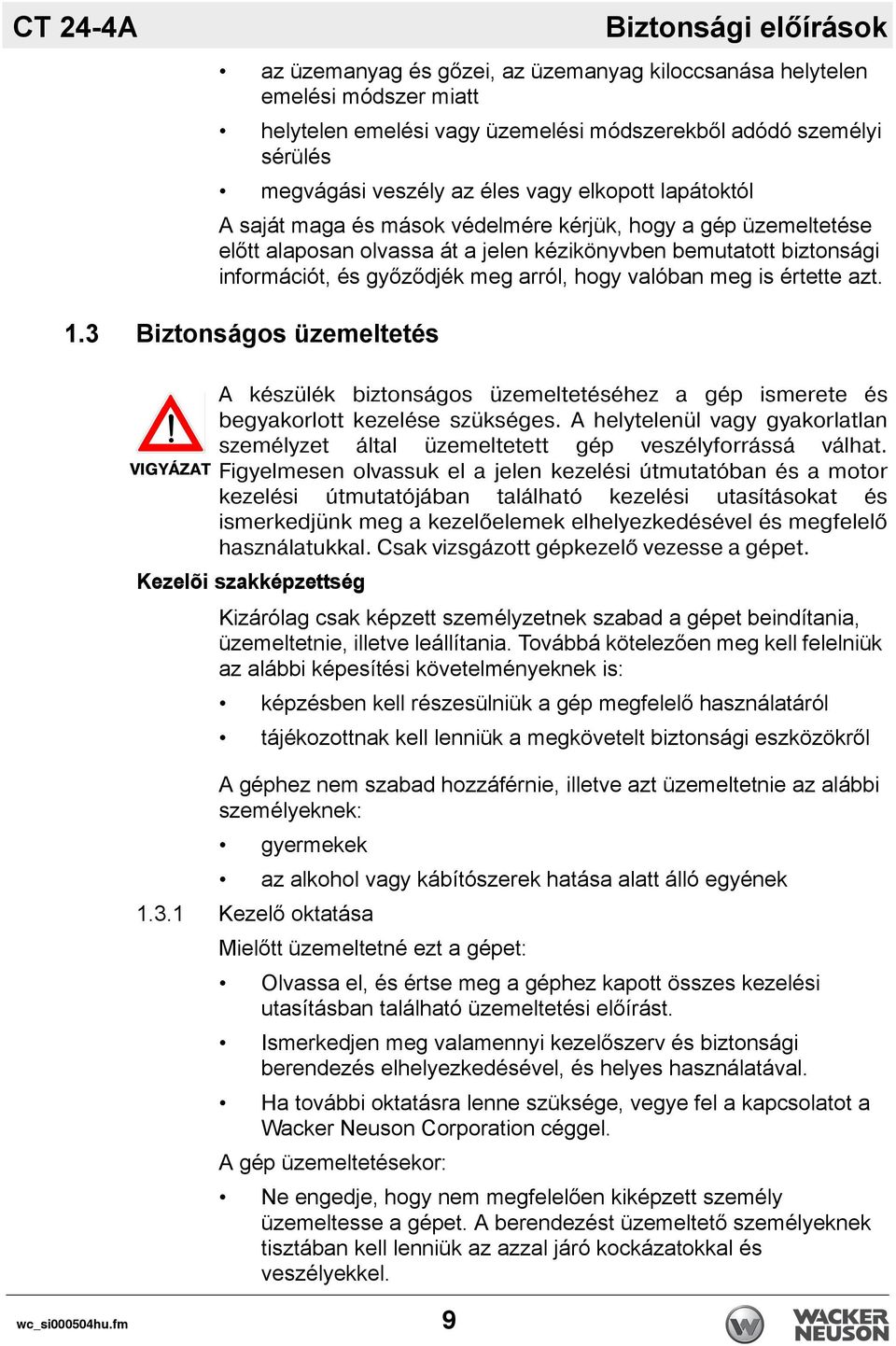

9 CT 24-4A Biztonsági előírások az üzemanyag és gőzei, az üzemanyag kiloccsanása helytelen emelési módszer miatt helytelen emelési vagy üzemelési módszerekből adódó személyi sérülés megvágási veszély az éles vagy elkopott lapátoktól A saját maga és mások védelmére kérjük, hogy a gép üzemeltetése előtt alaposan olvassa át a jelen kézikönyvben bemutatott biztonsági információt, és győződjék meg arról, hogy valóban meg is értette azt. 1.3 Biztonságos üzemeltetés VIGYÁZAT A készülék biztonságos üzemeltetéséhez a gép ismerete és begyakorlott kezelése szükséges. A helytelenül vagy gyakorlatlan személyzet által üzemeltetett gép veszélyforrássá válhat. Figyelmesen olvassuk el a jelen kezelési útmutatóban és a motor kezelési útmutatójában található kezelési utas tásokat és ismerkedjünk meg a kezel elemek elhelyezkedésével és megfelel használatukkal. Csak vizsgázott gépkezel vezesse a gépet. Kezelõi szakképzettség Kizárólag csak képzett személyzetnek szabad a gépet beindítania, üzemeltetnie, illetve leállítania. Továbbá kötelezően meg kell felelniük az alábbi képesítési követelményeknek is: képzésben kell részesülniük a gép megfelelő használatáról tájékozottnak kell lenniük a megkövetelt biztonsági eszközökről A géphez nem szabad hozzáférnie, illetve azt üzemeltetnie az alábbi személyeknek: gyermekek az alkohol vagy kábítószerek hatása alatt álló egyének Kezelő oktatása Mielőtt üzemeltetné ezt a gépet: Olvassa el, és értse meg a géphez kapott összes kezelési utasításban található üzemeltetési előírást. Ismerkedjen meg valamennyi kezelőszerv és biztonsági berendezés elhelyezkedésével, és helyes használatával. Ha további oktatásra lenne szüksége, vegye fel a kapcsolatot a Wacker Neuson Corporation céggel. A gép üzemeltetésekor: Ne engedje, hogy nem megfelelően kiképzett személy üzemeltesse a gépet. A berendezést üzemeltető személyeknek tisztában kell lenniük az azzal járó kockázatokkal és veszélyekkel. wc_si000504hu.fm 9

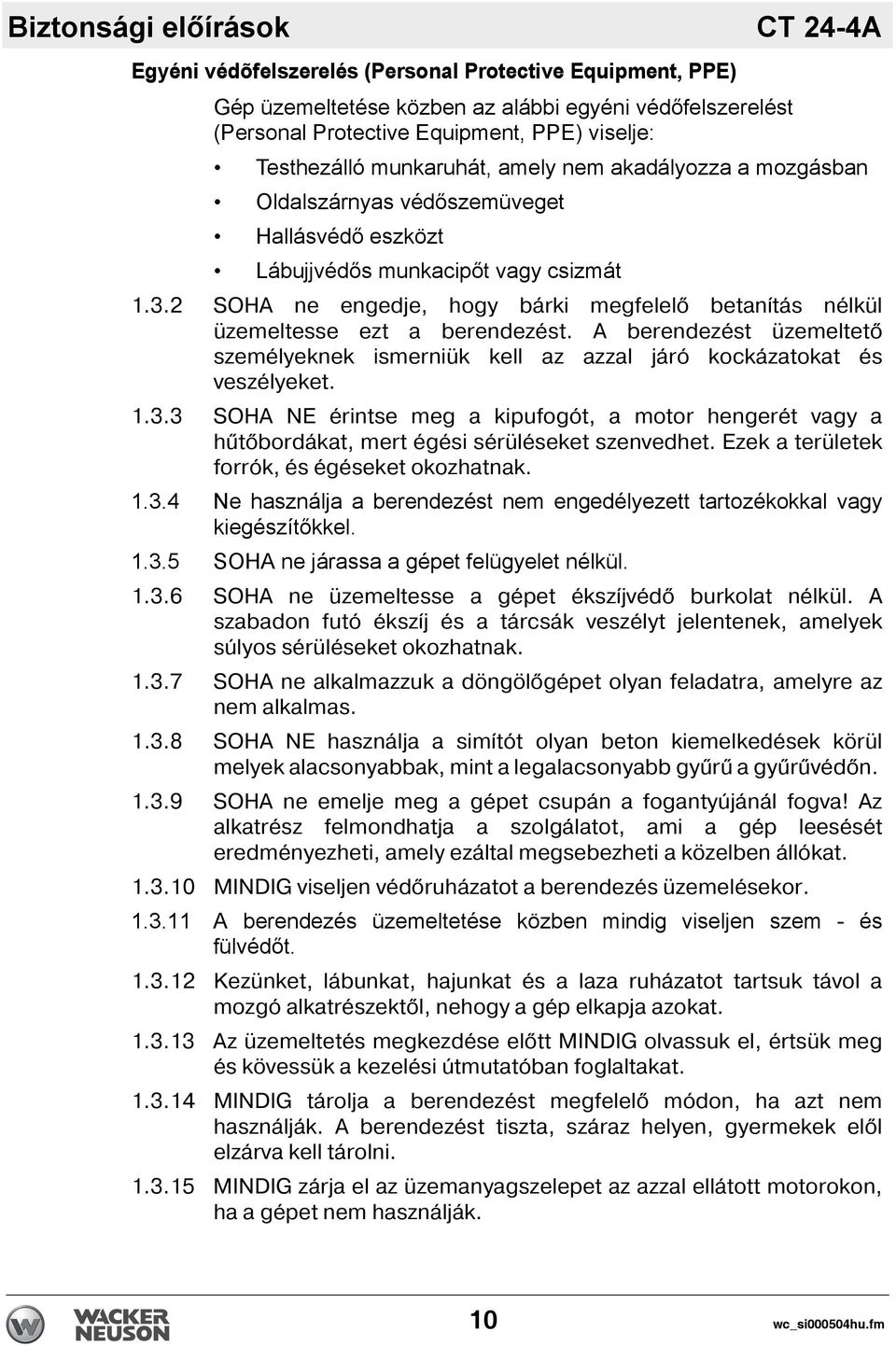

10 Biztonsági előírások CT 24-4A Egyéni védõfelszerelés (Personal Protective Equipment, PPE) Gép üzemeltetése közben az alábbi egyéni védőfelszerelést (Personal Protective Equipment, PPE) viselje: Testhezálló munkaruhát, amely nem akadályozza a mozgásban Oldalszárnyas védőszemüveget Hallásvédő eszközt Lábujjvédős munkacipőt vagy csizmát SOHA ne engedje, hogy bárki megfelel betan tás nélkül üzemeltesse ezt a berendezést. A berendezést üzemeltet személyeknek ismerniük kell az azzal járó kockázatokat és veszélyeket SOHA NE érintse meg a kipufogót, a motor hengerét vagy a hűt bordákat, mert égési sérüléseket szenvedhet. Ezek a területek forrók, és égéseket okozhatnak Ne használja a berendezést nem engedélyezett tartozékokkal vagy kiegészítőkkel SOHA ne járassa a gépet felügyelet nélkül SOHA ne üzemeltesse a gépet éksz jvéd burkolat nélkül. A szabadon futó éksz j és a tárcsák veszélyt jelentenek, amelyek súlyos sérüléseket okozhatnak SOHA ne alkalmazzuk a döngöl gépet olyan feladatra, amelyre az nem alkalmas SOHA NE használja a sim tót olyan beton kiemelkedések körül melyek alacsonyabbak, mint a legalacsonyabb gyűrű a gyűrűvéd n SOHA ne emelje meg a gépet csupán a fogantyújánál fogva! Az alkatrész felmondhatja a szolgálatot, ami a gép leesését eredményezheti, amely ezáltal megsebezheti a közelben állókat MINDIG viseljen véd ruházatot a berendezés üzemelésekor A berendezés üzemeltetése közben mindig viseljen szem - és fülvédőt Kezünket, lábunkat, hajunkat és a laza ruházatot tartsuk távol a mozgó alkatrészekt l, nehogy a gép elkapja azokat Az üzemeltetés megkezdése el tt MINDIG olvassuk el, értsük meg és kövessük a kezelési útmutatóban foglaltakat MINDIG tárolja a berendezést megfelel módon, ha azt nem használják. A berendezést tiszta, száraz helyen, gyermekek el l elzárva kell tárolni MINDIG zárja el az üzemanyagszelepet az azzal ellátott motorokon, ha a gépet nem használják. 10 wc_si000504hu.fm

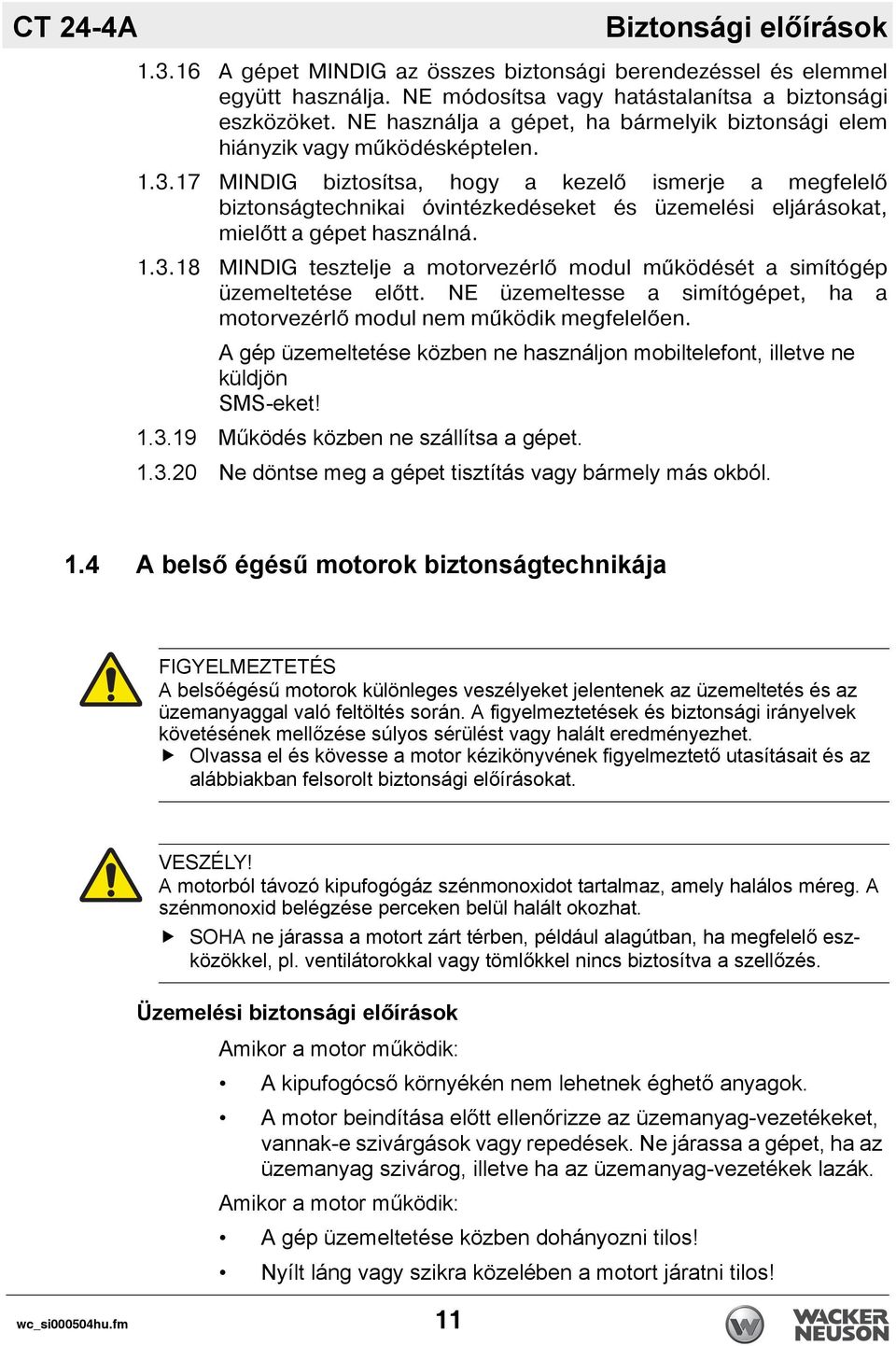

11 CT 24-4A Biztonsági előírások A gépet MINDIG az összes biztonsági berendezéssel és elemmel együtt használja. NE módos tsa vagy hatástalan tsa a biztonsági eszközöket. NE használja a gépet, ha bármelyik biztonsági elem hiányzik vagy működésképtelen MINDIG biztos tsa, hogy a kezel ismerje a megfelel biztonságtechnikai óvintézkedéseket és üzemelési eljárásokat, miel tt a gépet használná MINDIG tesztelje a motorvezérl modul működését a sim tógép üzemeltetése el tt. NE üzemeltesse a sim tógépet, ha a motorvezérl modul nem működik megfelel en. A gép üzemeltetése közben ne használjon mobiltelefont, illetve ne küldjön SMS-eket! Működés közben ne szállítsa a gépet Ne döntse meg a gépet tisztítás vagy bármely más okból. 1.4 A belső égésű motorok biztonságtechnikája FIGYELMEZTETÉS A belsőégésű motorok különleges veszélyeket jelentenek az üzemeltetés és az üzemanyaggal való feltöltés során. A figyelmeztetések és biztonsági irányelvek követésének mellőzése súlyos sérülést vagy halált eredményezhet. Olvassa el és kövesse a motor kézikönyvének figyelmeztető utasításait és az alábbiakban felsorolt biztonsági előírásokat. VESZÉLY! A motorból távozó kipufogógáz szénmonoxidot tartalmaz, amely halálos méreg. A szénmonoxid belégzése perceken belül halált okozhat. SOHA ne járassa a motort zárt térben, például alagútban, ha megfelelő eszközökkel, pl. ventilátorokkal vagy tömlőkkel nincs biztosítva a szellőzés. Üzemelési biztonsági előírások Amikor a motor működik: A kipufogócső környékén nem lehetnek éghető anyagok. A motor beindítása előtt ellenőrizze az üzemanyag-vezetékeket, vannak-e szivárgások vagy repedések. Ne járassa a gépet, ha az üzemanyag szivárog, illetve ha az üzemanyag-vezetékek lazák. Amikor a motor működik: A gép üzemeltetése közben dohányozni tilos! Nyílt láng vagy szikra közelében a motort járatni tilos! wc_si000504hu.fm 11

12 Biztonsági előírások CT 24-4A Ne érintse meg a motort vagy a kipufogót, míg a motor jár, illetve közvetlenül annak leállítása után! Ne üzemeltesse a gépet, ha az üzemanyagtartály sapkája laza, vagy hiányzik! Ne indítsa be a motort, ha az üzemanyag kiloccsant, vagy ha üzemanyagszagot érez! Vigye a berendezést a kiloccsant üzemanyagtól távol, és törölje szárazra beindítás előtt. Tankolási biztonsági előírások A motor tankolásakor: A kicsöppent üzemanyagot azonnal fel kell takarítani. Az üzemanyagtartályt jól szellőzött területen töltse újra. Feltöltés után tegye vissza az üzemanyagtartály sapkáját. Tilos a dohányzás! Forró vagy járó motort üzemanyaggal feltölteni tilos! Nyílt láng vagy szikra közelében a motort járatni tilos! Ne tankolja fel a berendezést, ha műanyag alátéttel szerelt teherautón található! A statikus elektromosság miatt az üzemanyag vagy annak gőzei meggyulladhatnak. 1.5 Karbantartási biztonságtechnika VIGYÁZAT! A rosszul karbantartott gép veszélyforrássá válhat! A gép hosszú idejű biztonságos üzemének biztos tása érdekében id szakos karbantartások és esetenkénti jav tások szükségesek Egyéni védőfelszerelés (Personal Protective Equipment, PPE) Gép üzemeltetése közben az alábbi egyéni védőfelszerelést (Personal Protective Equipment, PPE) viselje: Testhezálló munkaruhát, amely nem akadályozza a mozgásban Oldalszárnyas védőszemüveget Hallásvédő eszközt Lábujjvédős munkacipőt vagy csizmát Ezen felül, a gép üzemeltetésének megkezdése előtt: Kösse hátra a haját, ha hosszú. Vegyen le minden ékszert (a gyűrűket is beleértve). Karbantartási képzés 12 wc_si000504hu.fm

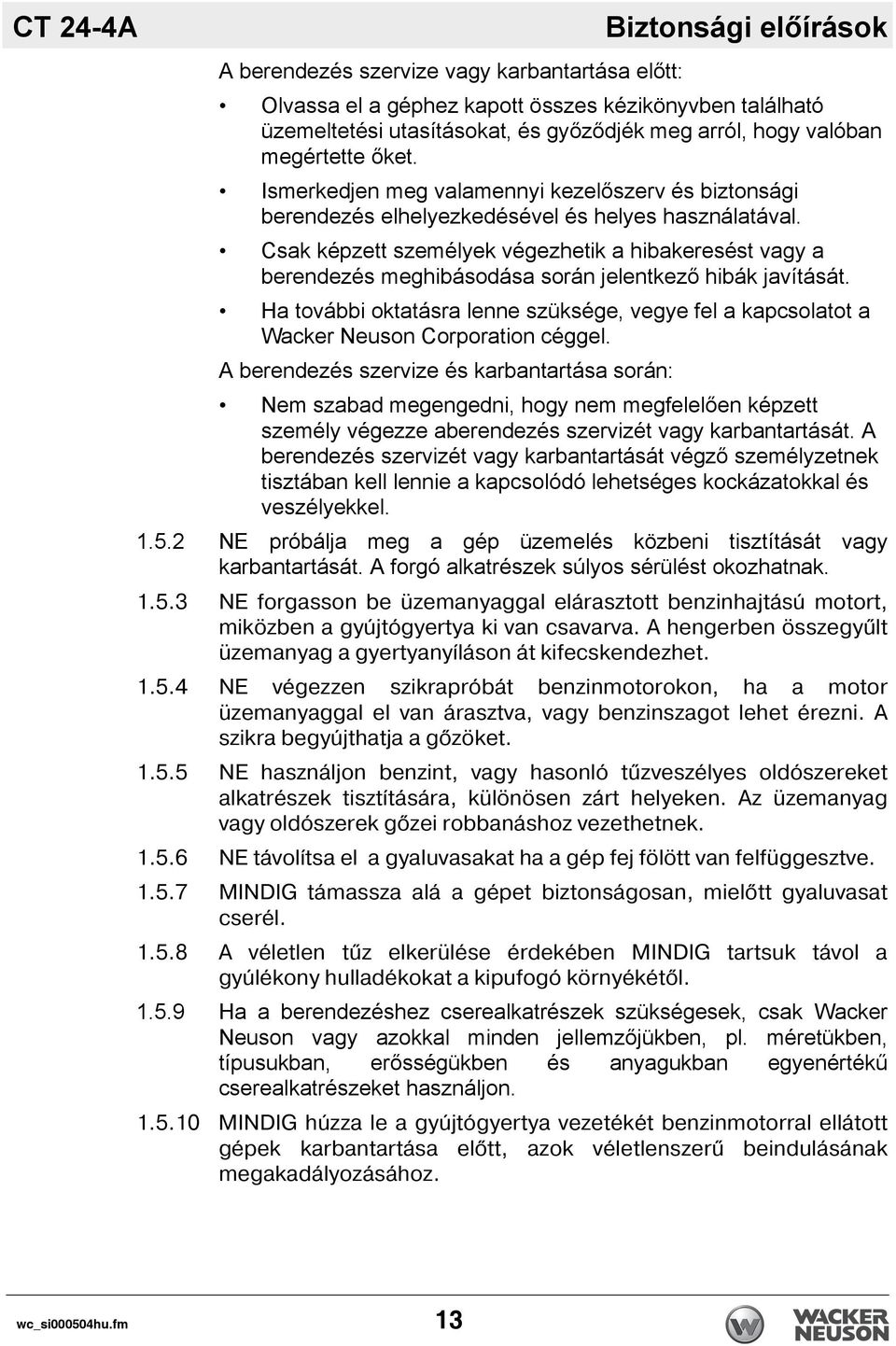

13 CT 24-4A Biztonsági előírások A berendezés szervize vagy karbantartása előtt: Olvassa el a géphez kapott összes kézikönyvben található üzemeltetési utasításokat, és győződjék meg arról, hogy valóban megértette őket. Ismerkedjen meg valamennyi kezelőszerv és biztonsági berendezés elhelyezkedésével és helyes használatával. Csak képzett személyek végezhetik a hibakeresést vagy a berendezés meghibásodása során jelentkező hibák javítását. Ha további oktatásra lenne szüksége, vegye fel a kapcsolatot a Wacker Neuson Corporation céggel. A berendezés szervize és karbantartása során: Nem szabad megengedni, hogy nem megfelelően képzett személy végezze aberendezés szervizét vagy karbantartását. A berendezés szervizét vagy karbantartását végző személyzetnek tisztában kell lennie a kapcsolódó lehetséges kockázatokkal és veszélyekkel NE próbálja meg a gép üzemelés közbeni tisztítását vagy karbantartását. A forgó alkatrészek súlyos sérülést okozhatnak NE forgasson be üzemanyaggal elárasztott benzinhajtású motort, miközben a gyújtógyertya ki van csavarva. A hengerben összegyűlt üzemanyag a gyertyany láson át kifecskendezhet NE végezzen szikrapróbát benzinmotorokon, ha a motor üzemanyaggal el van árasztva, vagy benzinszagot lehet érezni. A szikra begyújthatja a g zöket NE használjon benzint, vagy hasonló tűzveszélyes oldószereket alkatrészek tiszt tására, különösen zárt helyeken. Az üzemanyag vagy oldószerek g zei robbanáshoz vezethetnek NE távol tsa el a gyaluvasakat ha a gép fej fölött van felfüggesztve MINDIG támassza alá a gépet biztonságosan, miel tt gyaluvasat cserél A véletlen tűz elkerülése érdekében MINDIG tartsuk távol a gyúlékony hulladékokat a kipufogó környékét l Ha a berendezéshez cserealkatrészek szükségesek, csak Wacker Neuson vagy azokkal minden jellemzőjükben, pl. méretükben, típusukban, erősségükben és anyagukban egyenértékű cserealkatrészeket használjon MINDIG húzza le a gyújtógyertya vezetékét benzinmotorral ellátott gépek karbantartása el tt, azok véletlenszerű beindulásának megakadályozásához. wc_si000504hu.fm 13

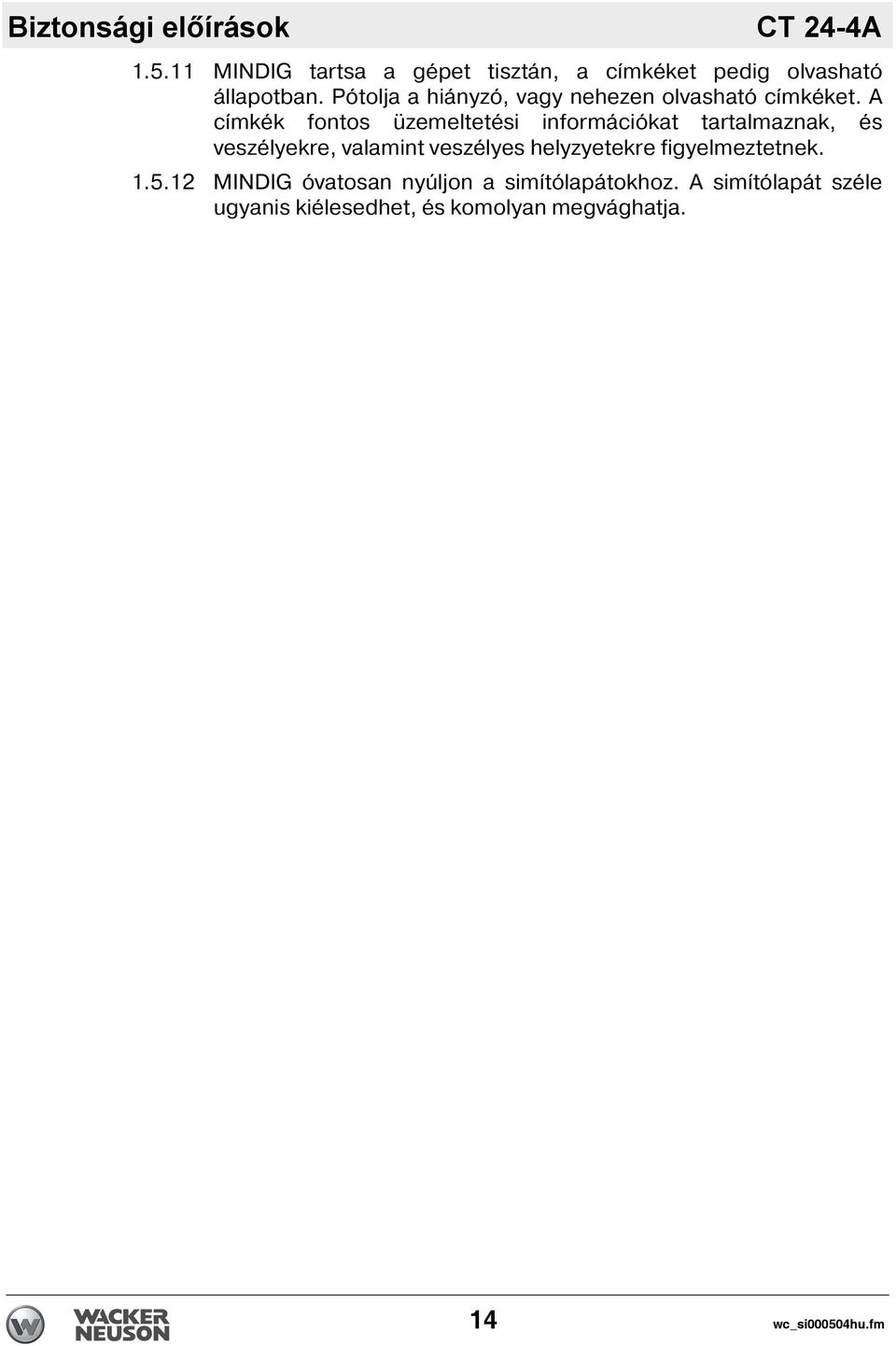

14 Biztonsági előírások CT 24-4A MINDIG tartsa a gépet tisztán, a c mkéket pedig olvasható állapotban. Pótolja a hiányzó, vagy nehezen olvasható c mkéket. A c mkék fontos üzemeltetési információkat tartalmaznak, és veszélyekre, valamint veszélyes helyzyetekre figyelmeztetnek MINDIG óvatosan nyúljon a sim tólapátokhoz. A sim tólapát széle ugyanis kiélesedhet, és komolyan megvághatja. 14 wc_si000504hu.fm

15 CT 24-4A Biztonsági előírások wc_si000504hu.fm 15

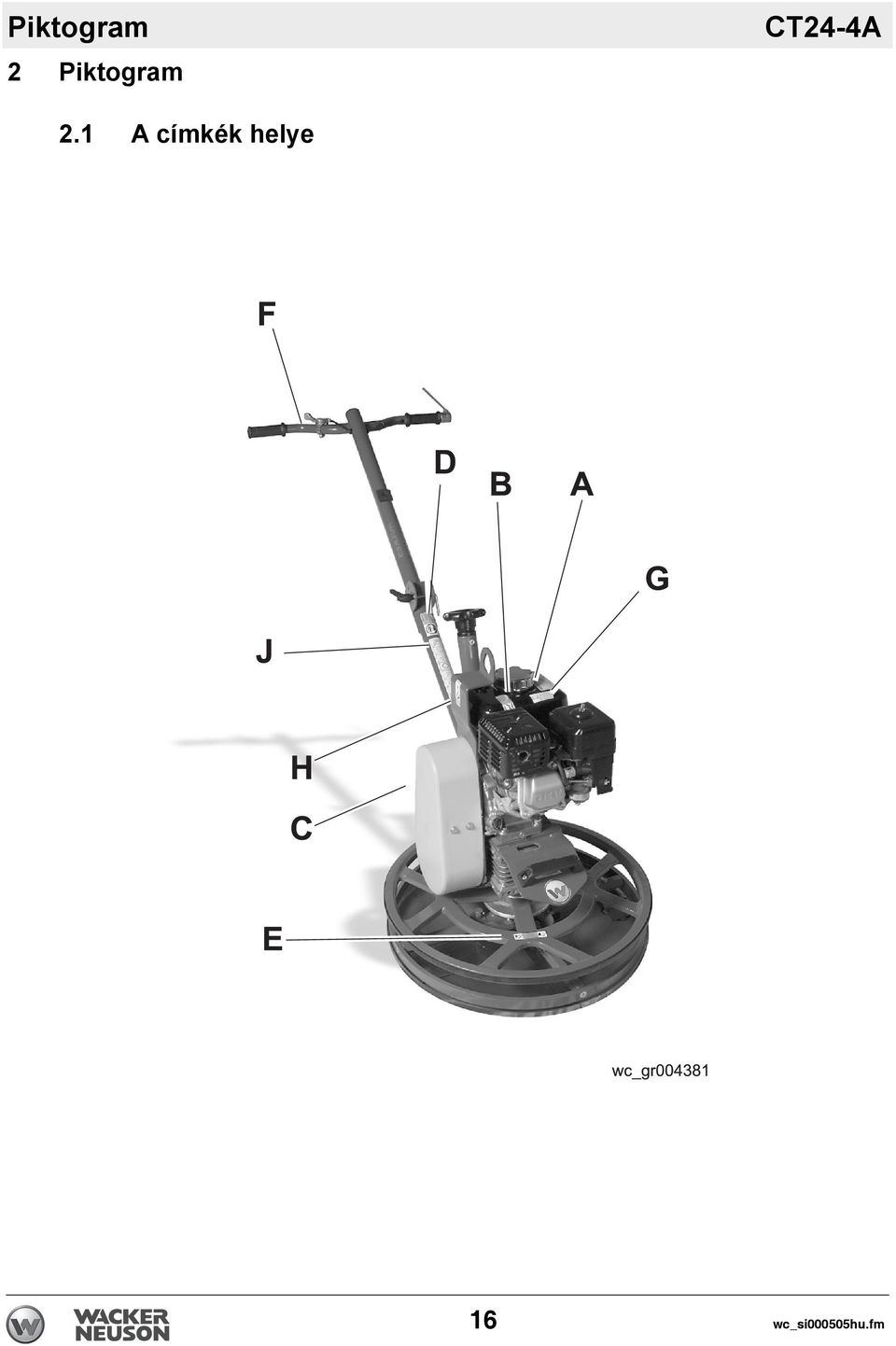

16 Piktogram 2 Piktogram CT24-4A 2.1 A címkék helye 16 wc_si000505hu.fm

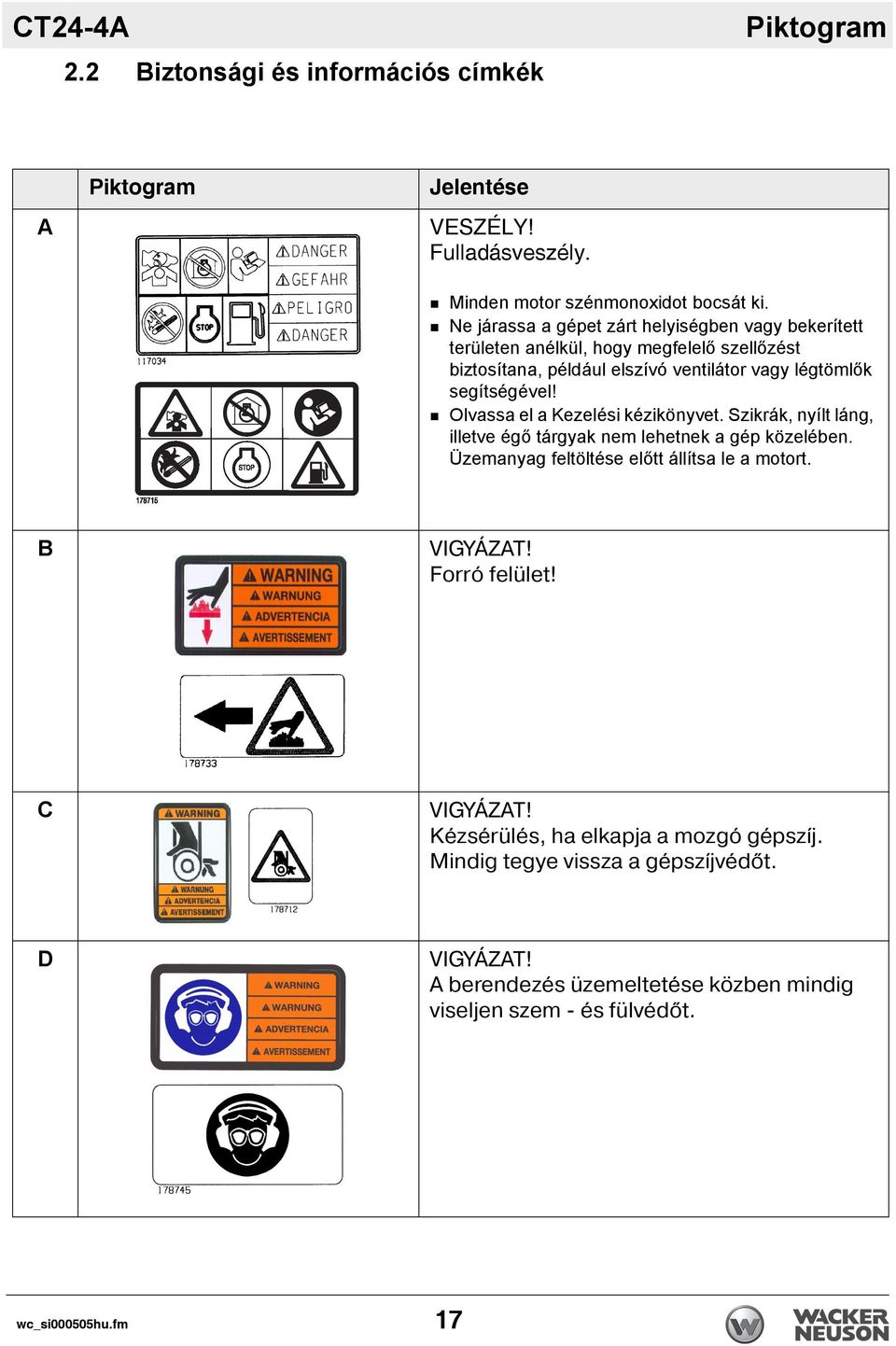

17 CT24-4A 2.2 Biztonsági és információs címkék Piktogram A Piktogram Jelentése VESZÉLY! Fulladásveszély. Minden motor szénmonoxidot bocsát ki. Ne járassa a gépet zárt helyiségben vagy bekerített területen anélkül, hogy megfelelő szellőzést biztosítana, például elszívó ventilátor vagy légtömlők segítségével! Olvassa el a Kezelési kézikönyvet. Szikrák, nyílt láng, illetve égő tárgyak nem lehetnek a gép közelében. Üzemanyag feltöltése előtt állítsa le a motort. B VIGYÁZAT! Forró felület! C VIGYÁZAT! Kézsérülés, ha elkapja a mozgó gépsz j. Mindig tegye vissza a gépsz jvéd t. D VIGYÁZAT! A berendezés üzemeltetése közben mindig viseljen szem - és fülvéd t. wc_si000505hu.fm 17

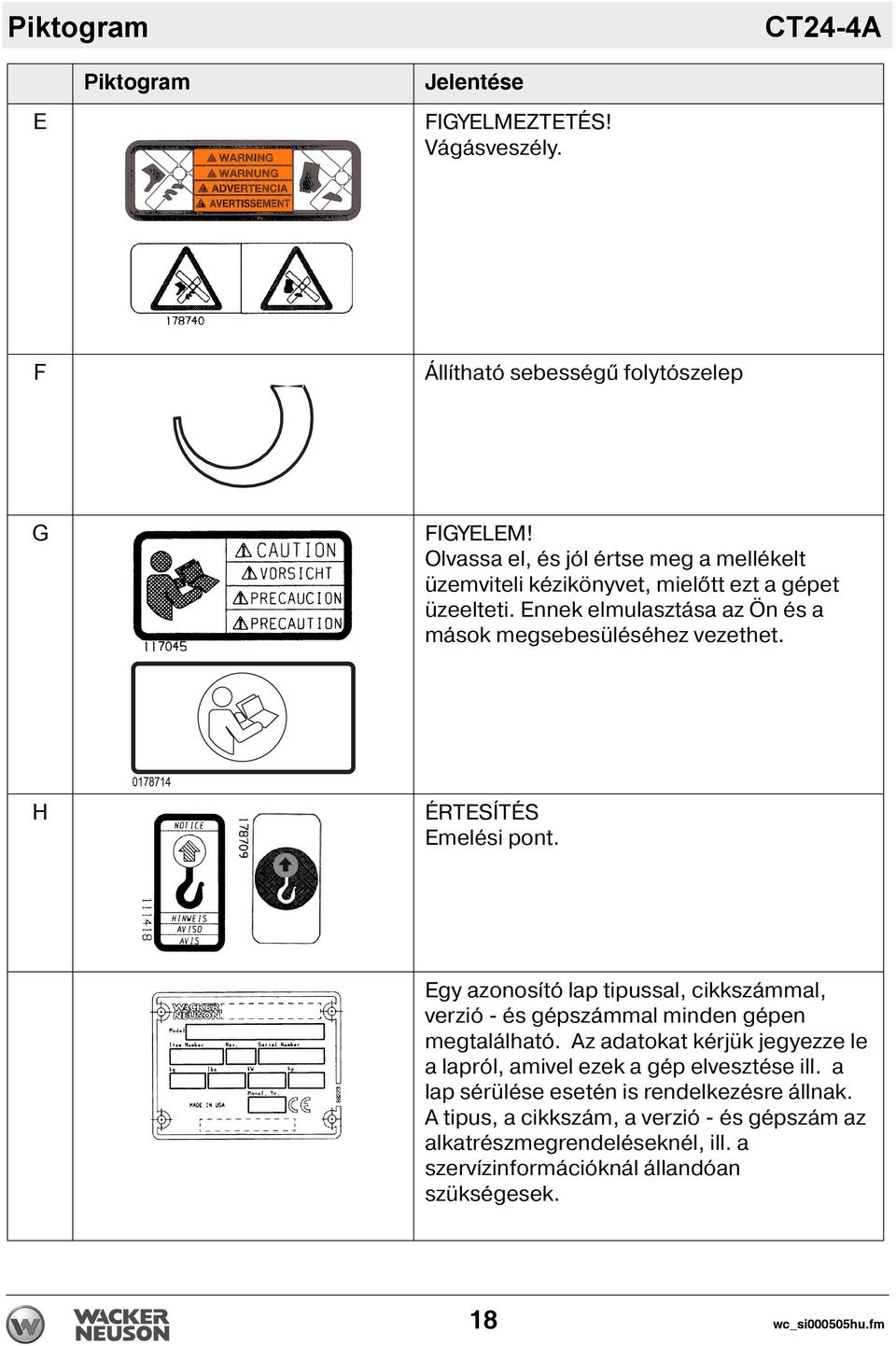

18 Piktogram CT24-4A E Piktogram Jelentése FIGYELMEZTETÉS! Vágásveszély. F Áll tható sebességű folytószelep G FIGYELEM! Olvassa el, és jól értse meg a mellékelt üzemviteli kézikönyvet, miel tt ezt a gépet üzeelteti. Ennek elmulasztása az Ön és a mások megsebesüléséhez vezethet. H ÉRTESÍTÉS Emelési pont. Egy azonos tó lap tipussal, cikkszámmal, verzió - és gépszámmal minden gépen megtalálható. Az adatokat kérjük jegyezze le a lapról, amivel ezek a gép elvesztése ill. a lap sérülése esetén is rendelkezésre állnak. A tipus, a cikkszám, a verzió - és gépszám az alkatrészmegrendeléseknél, ill. a szerv zinformációknál állandóan szükségesek. 18 wc_si000505hu.fm

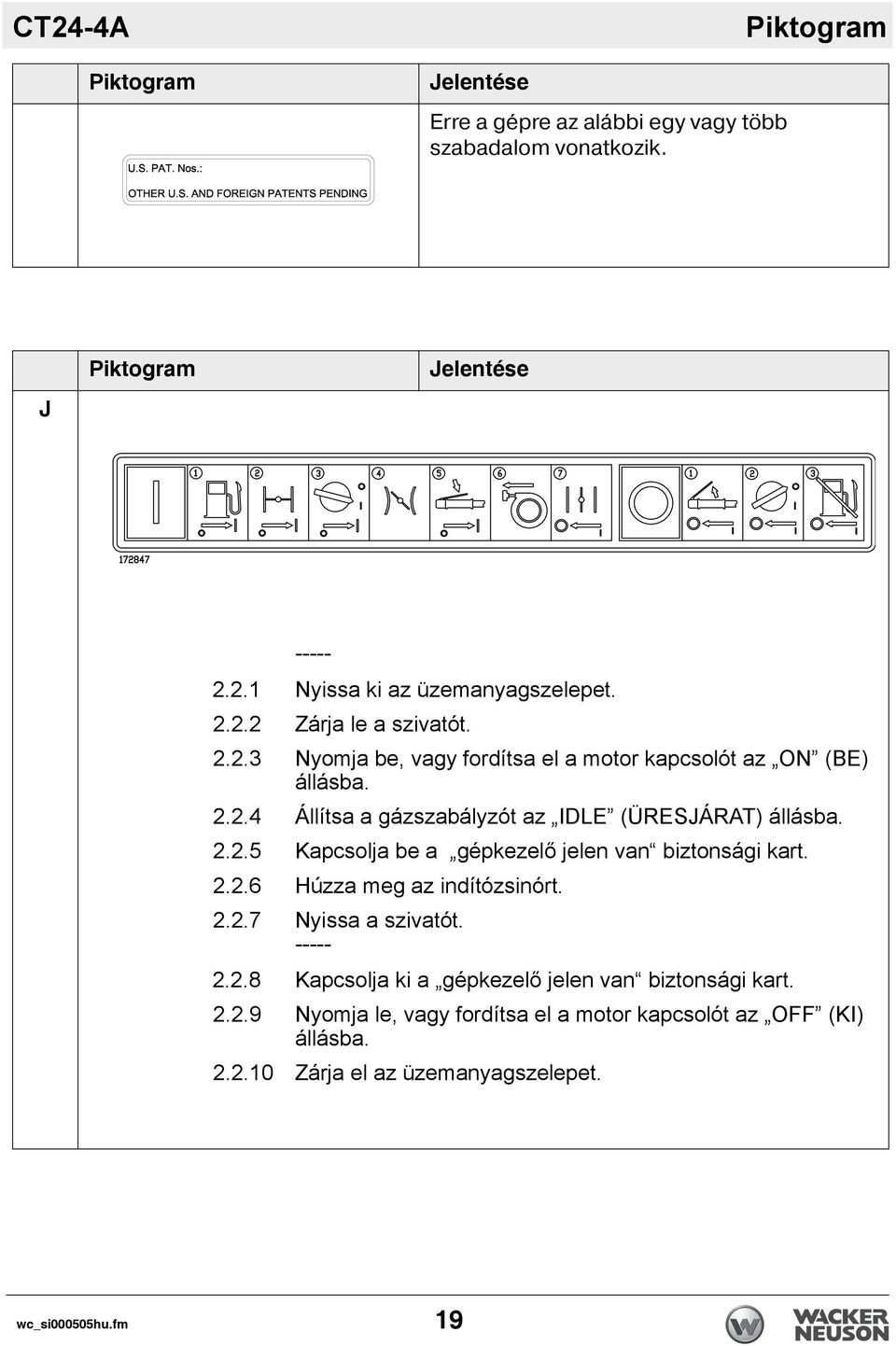

19 CT24-4A Piktogram Jelentése Erre a gépre az alábbi egy vagy több szabadalom vonatkozik. Piktogram J Piktogram Jelentése Nyissa ki az üzemanyagszelepet Zárja le a szivatót Nyomja be, vagy fordítsa el a motor kapcsolót az ON (BE) állásba Állítsa a gázszabályzót az IDLE (ÜRESJÁRAT) állásba Kapcsolja be a gépkezelő jelen van biztonsági kart Húzza meg az indítózsinórt Nyissa a szivatót Kapcsolja ki a gépkezelő jelen van biztonsági kart Nyomja le, vagy fordítsa el a motor kapcsolót az OFF (KI) állásba Zárja el az üzemanyagszelepet. wc_si000505hu.fm 19

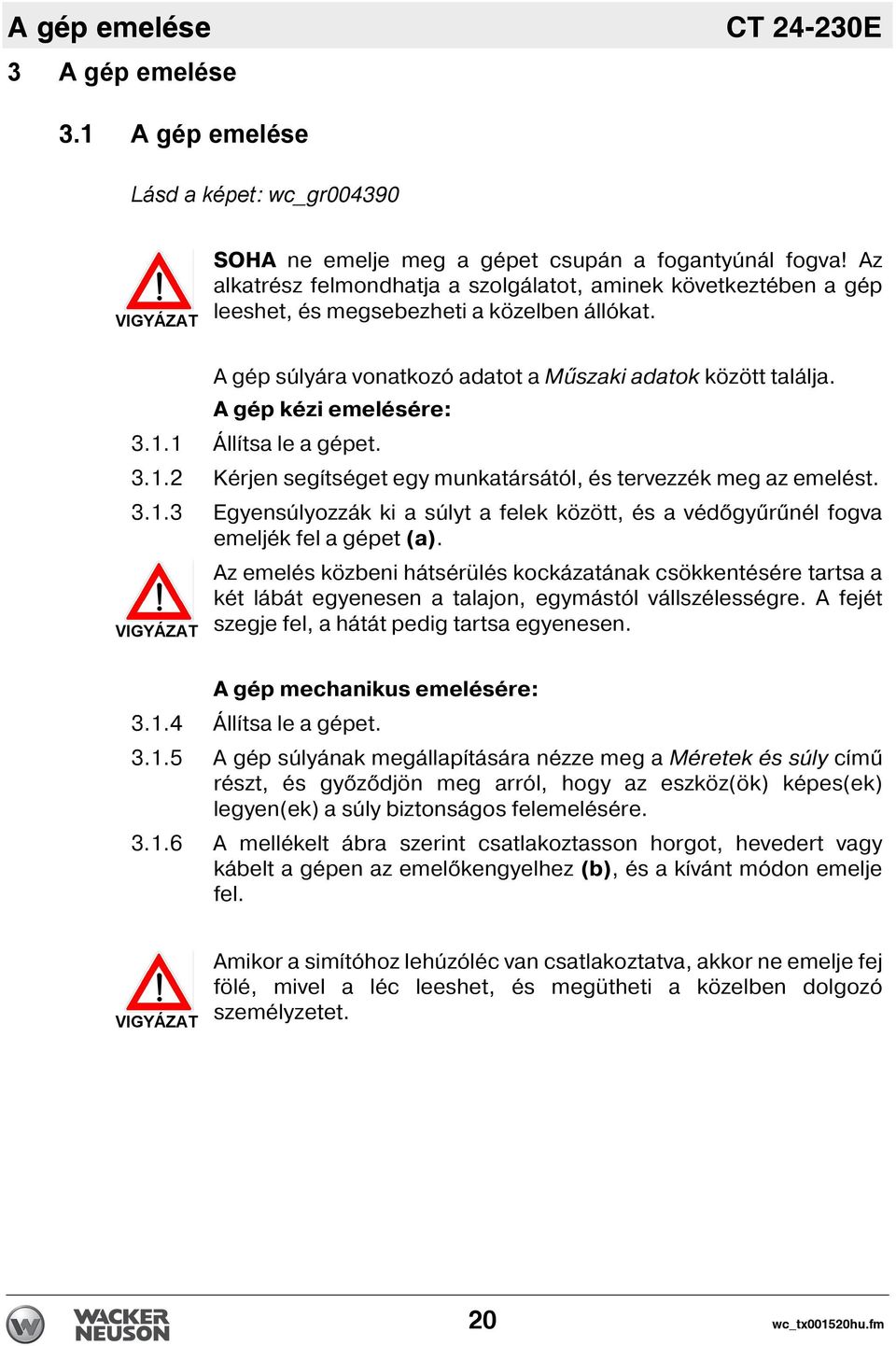

20 A gép emelése CT E 3 A gép emelése 3.1 A gép emelése Lásd a képet: wc_gr VIGYÁZAT SOHA ne emelje meg a gépet csupán a fogantyúnál fogva! Az alkatrész felmondhatja a szolgálatot, aminek következtében a gép leeshet, és megsebezheti a közelben állókat. A gép súlyára vonatkozó adatot a Műszaki adatok között találja. A gép kézi emelésére: Áll tsa le a gépet Kérjen seg tséget egy munkatársától, és tervezzék meg az emelést Egyensúlyozzák ki a súlyt a felek között, és a véd gyűrűnél fogva emeljék fel a gépet (a). Az emelés közbeni hátsérülés kockázatának csökkentésére tartsa a két lábát egyenesen a talajon, egymástól vállszélességre. A fejét szegje fel, a hátát pedig tartsa egyenesen. VIGYÁZAT A gép mechanikus emelésére: Áll tsa le a gépet A gép súlyának megállap tására nézze meg a Méretek és súly c mű részt, és gy z djön meg arról, hogy az eszköz(ök) képes(ek) legyen(ek) a súly biztonságos felemelésére A mellékelt ábra szerint csatlakoztasson horgot, hevedert vagy kábelt a gépen az emel kengyelhez (b), és a k vánt módon emelje fel. VIGYÁZAT Amikor a sim tóhoz lehúzóléc van csatlakoztatva, akkor ne emelje fej fölé, mivel a léc leeshet, és megütheti a közelben dolgozó személyzetet. 20 wc_tx001520hu.fm

21 CT E A gép emelése b a wc_gr wc_tx001520hu.fm 21

22 Üzemelés CT 24-4A 4 Üzemelés 4.1 A gép előkészítése első használatra Előkészítés az első használatra A gép első használatra való felkészítéséhez: Ellenőrizze, hogy az összes eltávolítható csomagolóanyagot eltávolították-e a gépről Ellenőrizze, hogy a gép és komponensei nem sérültek-e meg. Amennyiben látható sérülést észlel, ne üzemeltesse a gépet! Azonnal keresse meg a Wacker Neuson helyi forgalmazóját, hogy tőle kapjon segítséget A géphez mellékelt összes tartozékról vegyen fel leltárt, és ellenőrizze, hogy az összes különálló komponens és záróelem meg van-e A géphez még nem rögzített összetevő alkatrészeket rögzítse a géphez Szükség szerint adagoljon folyadékokat, beleértve az üzemanyagot, gépolajat és akkumulátorsavat is Vigye a gépet az üzemeltetési helyére. 4.2 Az új gép beállítása 4.3 Doporučené palivo A sim tók a gyárból behajtott fogantyúval kerülnek száll tásra. Az új sim tógépek összeáll tásakor, illetve új lapátok felszerelésekor kövesse a Lapátok felszerelése és a Kihajtható fogantyú c mű részek utas tásait. A motorhoz normál ólommentes benzint kell használni. Csak friss, tiszta üzemanyagot használjon. A vizet vagy szennyez dést tartalmazó üzemanyag az üzemanyagrendszer károsodását okozza. A részletes üzemanyag el rásokhoz olvassa el a motor gépkönyvét. 22 wc_tx001521hu.fm

23 CT 24-4A 4.4 A simítólapátok felszerelése Üzemelés Lásd a képet: wc_gr Két lapátt pus áll rendelkezésre a sim tókhoz. A lehúzólécek nagy pizzasüt st lusú lapátok, amelyek a sim tólapátok fölé er s thet k. A lehúzólécek a munka legkorábbi fázisaiban használatosak, és azok nincsenek megemelve. A sim tólapátok a munka végs fázisaiban használatosak és azok fokozatosan emelkednek a beton lesim tásához. Megjegyzés: A sim tólapátok NEM cserélhet k fel, azaz NE tegyen nagyobb átmér jű lapátokat kisebb átmér jű sim tóra! A lapátokat a sim tókarokhoz csavarokkal rögz tse (b). A csavarok meneteit mártsa ken zs rba becsavarás el tt. Ez megakadályozza, hogy a beton odakösse a helyükre a csavarokat, és megkönny ti a lapátok kés bbi kiszerelését Dugaszolja be a lapáttartó maradék menetes furatait műanyag dugókkal (c), hogy megakadályozza azok betonnal való feltölt dését. Amikor a sim tóhoz lehúzóléc van csatlakoztatva, akkor ne emelje fej fölé, mivel a léc leeshet, és megütheti a közelben dolgozó személyzetet. VIGYÁZAT b c wc_gr wc_tx001521hu.fm 23

24 Üzemelés CT 24-4A 4.5 Kihajtható fogantyú Lásd a képet: wc_gr Az új gépeken a cs fogantyú összehajtott állapotban, az alábbi alkatrészekkel együtt kerül száll tásra: elford tható lapátszögbeáll tó szabályozó (a), gépkezel jelen van biztonsági kar ( holtember kar ) (b), gázkar (c), sarokcsap (d) és áll tható kar (e). A cs fogantyú-szerelvény kihajtásához és rögz téséhez tegye a következ ket: A sarokcsapot fogva csavarozza ki, és távol tsa el az áll tható kart és a fém csavaralátétet Vegye le a sarokcsapot Egyenes tse ki a cs fogantyú-szerelvényt, és tegye a sarokcsapot vissza a helyére Helyezze vissza a csavaralátétet a sarokcsap menetes végére, majd szerelje vissza az áll tható kart Szor tsa meg az áll tható kart, hogy a cs fogantyút annak teljesen kinyitott állapotában rögz tse. 24 wc_tx001521hu.fm

25 CT 24-4A 4.6 Kezelőszervek Üzemelés Lásd a képet: wc_gr Ref. jel Le rás Ref. jel Le rás a Elford tásos lapátszög-beáll tó szabályozó d Sarokcsap b Gépkezel jelen van biztonsági kar ( holtember kar ) e Áll tható kar c Gázkar 4.7 Gépkezelő jelen van Lásd a képet: wc_gr A gépkezel jelen van biztonsági kar ( holtember kar ) (b) felengedésekor a motor leáll. VIGYÁZAT Ügyeljen a forgó lapátokra! A sim tógép lapátjai még a motor leállása után is tovább forognak. A súlyos sérülések elkerülésére a lábát és az ujjait mindaddig tartsa távol a véd gyűrűt l, am g a lapátok teljesen le nem álltak. wc_tx001521hu.fm 25

26 Üzemelés CT 24-4A 4.8 Indítás előtt A sim tógép ind tása el tt az alábbiakat ellen rizze: olajszintj a motorban olajszint a hajtóműben üzemanyagszint légszűr állapota üzemanyagvezetékek állapota sim tókarok és lécek állapota gyűrűs véd burkolat állapota c mke le rások fogantyú magassága, hogy megfeleljen a kezel nek 4.9 Beindítás Lásd a képet: wc_gr004384, wc_gr A kar jobbra mozd tásával nyissa ki az üzemanyagszelepet (g1). Megjegyzés: Ha a motor hideg, a sz vatókart áll tsa zárt helyzetbe (i1). Ha a motor meleg, a sz vatót nyitott helyzetbe áll tsa (i2) A motorkapcsolót ford tsa ON ( BE ) (h1) állásra A gázkart tegye alapjáratba (c1). VIGYÁZAT Alapjárati helyzetben lev gázkarral ind tsa be a motort. Ha a motor nem alapjárati helyzetben lev kázkarral kerül beind tásra, a sim tólapátok váratlanul forgásba jöhetnek, és sérülést okozhatnak! Nyomja le a gépkezel jelen van biztonsági kart ( holtember kart ), és tartsa lenyomva (b) Húzza meg az ind tókötelet (j). A motor beind tásakor ne tegye a lábát a véd gyűrűre, mivel súlyos sérülést szenvedhet, ha a lába a véd gyűrűn belülre csúszik, amint a lapátok pörögni kezdenek. Megjegyzés: Ha a motorolajszint túl alacsony, a motor nem indul be. Ha a motor nem indul, ellen rizze az olajszintet, és szükség szerint töltse fel Ahogy a motor bemelegszik, engedje ki a sz vatót (i2). VIGYÁZAT 26 wc_tx001521hu.fm

27 CT 24-4A Üzemelés A simító üzemeltetéséhez nyissa ki a fojtószelepet (c2). A lapát fordulatszámát a gázsebességgel szabályozza a körülményeknek megfelelõen. h2 g2 g1 h1 i1 i2 j wc_gr Leállítás Lásd a képet: wc_gr004384, wc_gr A gázkar alapjárat-helyzetbe való átáll tásával csökkentse a motor sebességét alapjáratra (c1) Engedje fel a gépkezel jelen van biztonsági kart ( holtember kart ) (b) A motorkapcsolót ford tsa ON ( KI ) állásra (h2) Az üzemanyagszelepet a kar balra mozd tásával zárja le (g2). wc_tx001521hu.fm 27

28 Üzemelés CT 24-4A 4.11 A kezelő elhelyezkedése 4.12 Üzemelés A gép biztonságos és hatékony alkalmazása a kezelő felelősségét képezi. A gép feletti teljes uralom fenntartása csakis akkor lehetséges, ha a kezelő mindenkor a munkának megfelelő módon helyezkedik el. A gép üzemeltetése közben a kezelőnek az alábbiakat kell tennie: a gép mögött kell állnia vagy járnia, előre nézve mindkét kezének a vezérlőkaron kell lennie a vezérlőkarra gyakorolt lefelé irányuló nyomással kell irányítania a simítógép mozgását Lásd a képet: wc_gr VIGYÁZAT MINDIG tesztelje ki a gépkezel jelen van biztonsági kar ( holtember kar ) működését a sim tógép üzemeltetése el tt! NE üzemeltesse a sim tógépet, ha a gépkezel jelen van biztonsági kar ( holtember kar ) nem működik megfelel en! Válasszon megfelel sim tóléc-t pust, és csatlakoztassa a sim tóléceket a sim tógép karjaihoz. Megjegyzés: Puha betonon történ üzemeltetéskor a sim tógépet ne hagyja túl hosszú ideig egy ponton állni. Amikor a művelet kész, mindig emelje fel a sim tógépet a padozatról. Megjegyzés: A bal és jobb hivatkozások a kezel helyér l nézve értend k Ind tsa be a motort, és kapcsolja be a sim tóléceket a motor fordulatszámának növelésével. A kormányrúdon elhelyezked fojtószelepvezérl vel áll tsa be a feladat körülményeihez megfelel fordulatszámot A sim tógép el re mozgatásához a fogantyút az óramutató járásával megegyez irányba csavarja el (a) A hátrafelé mozgatáshoz a fogantyút az óramutató járásával ellentétes irányba csavarja el (b) Balra mozd táshoz enyhén emelje fel a fogantyút (c) Jobbra mozd táshoz enyhén nyomja le a fogantyút (d) Minden egyes használat után tiszt tsa meg a sim tógépet, a ráfröccsent beton eltávol tására. 28 wc_tx001521hu.fm

29 CT 24-4A Üzemelés A gép tiszt tása vagy szervizelése el tt a kipufogót hagyja lehűlni. A forró kipufogó meggyújthatja az üzemanyagot, és tüzet okozhat. VIGYÁZAT VIGYÁZAT A sim tógép kezel jének kivételével más személyzetnek nem szabad a munkaterületen tartózkodnia, mivel a működ sim tógép sim tóléceinek megérintése súlyos sérülést okozhat! Ne k sérelje meg a sim tógép tiszt tását, szervizelését vagy beáll tások végrehajtását, miközben a gép jár! a c d b wc_gr Vészhelyzeti leállítási eljárás Eljárás Amennyiben a gép üzemeltetése közben a gép meghibásodik, illetve baleset történik, az alábbi eljárást kövesse: Állítsa le a motort Zárja el az üzemanyagszelepet Helyes emelési módszerek segítségével távolítsa el a gépet a munkahelyszínről Tisztítsa le a betont a lapátokról és a gépről. wc_tx001521hu.fm 29

30 Üzemelés CT 24-4A További utasításokért lépjen kapcsolatba a gépkölcsönzővel vagy a gép tulajdonosával Hajlásszög beállítása Lásd a képet: wc_gr A lapátok megd lésének (d lésszögének) beáll tására: A = elford tásos d lésszög-beáll tás: a d lésszög növelésére a d lésszög-beáll tó gombot (a) az óramutató járásával megegyez irányba, m g csökkentésére az óramutató járásával ellenkez irányba ford tsa el. Hivatk. szám B = a beton megmunkálási állapota C = javasolt megmunkálási d lésszög 1 Nedves felület-megmunkálási fázis S kban (nincs d lésszög) 2 Nedves és plasztikus állapotok közötti beton-megmunkálási fázis 3 Plasztikus beton-megmunkálási fázis 4 Félig megkötött beton-megmunkálási fázistól a megszilárdult beton-sim tási fázisig (lesim tásig) Enyhe d lésszög (5 ) Emelt d lésszög (10 ) Maximális d lésszög (15 ) 30 wc_tx001521hu.fm

31 CT 24-4A Üzemelés wc_tx001521hu.fm 31

32 Üzemelés CT 24-4A 32 wc_tx001521hu.fm

33 CT 24-4A 5 Karbantartás Karbantartás 5.1 Időszakos karbantartási ütemterv Az alábbi táblázat a gép alapvető karbantartási feladatait ismerteti. A pipával jelölt feladatokat a kezelő is elvégezheti. A fekete négyzetekkel jelölt feladatok külön képzést és felszerelést igényelnek. Naponta Az els 20 óra után Minden 50 óra után Minden 100 óra után Minden 300 óra után Ellen rizze az üzemanyag-szintet. Ellen rizze a motor olajszintjét. Ellen rizze az üzemanyagvezetékeket. Ellen rizze a légszűr t. Ha szükséges, cserélje ki. Ellen rizze a küls acélszerelvényeket. Minden egyes használat után tiszt tsa meg a sim tógépet a ráfröccsent beton eltávol tásához. Szükség szerint kenje a léclapokat. Tiszt tsa meg a légszűr betéteket. Cserélje ki a motorolajat. Ellen rizze a hajtósz jat. Tiszt tsa ki az üledékcsészét. Ellen rizze és tiszt tsa meg a gyújtógyertyát. Ellen rizze és áll tsa be a szelephézagokat. wc_tx001522hu.fm 33

34 Karbantartás CT 24-4A 5.2 Motorolaj Lásd a képet: wc_gr Az olajat a motor meleg állapotában engedje le Az olaj leeresztéséhez távol tsa el az olajbetölt dugót (a) és a leereszt sapkát (b). Megjegyzés: A környezetvédelem érdekében, helyezzen egy műanyag leped t és egy edényt a gép alá, hogy az esetlegesen lefolyó folyadékokat összegyűjtse. Ezt a folyadékot a környezetvédelmi el rásoknak megfelel en kell ártalmatlan tani Szerelje fel a leereszt sapkát Töltse fel a motor forgattyúházát javasolt olajjal a dugó ny lásának szintjéig (c). Az olaj mennyiségét és t pusát illet en lásd a Műszaki adatok részt Szerelje fel az olajbetölt dugót. 34 wc_tx001522hu.fm

35 CT 24-4A 5.3 Levegõszûrõ Karbantartás Lásd a képet: wc_gr A motor ktelemes légszűr vel van felszerelve. Gyakran szervizelje a légszűr t, hogy megel zze a porlasztó meghibásodását. ÉRTESÍTÉS: SOHA ne üzemeltesse a motort légszűr nélkül. A motor ugyanis komoly sérülést szenvedhet. SOHA ne használjon benzint vagy más, alacsony lobbanáspontú oldószert a légszűr tiszt tásához. Tüzet vagy robbanást okozhat. VIGYÁZAT! Szerv zeléshez: Szerelje ki a légszűr t (a). Távol tsa el mindkét elemet, és vizsgálja meg, nincsenek-e rajta lyukak vagy szakadások. A sérült elemeket cserélje ki Mossa meg a habos tott anyagból készült elemet (b) enyhe mosószer melegvizes oldatával. Tiszta v zzel gondosan öbl tse ki. Hagyja alaposan megszáradni az elemet. Tiszta motorolajjal itassa át az elemet, majd a felesleges olajat nyomkodja ki bel le A pap relemet (c) könnyedén ütögesse meg vagy belülr l kifelé fújja át sűr tett leveg vel, hogy eltávol tsa a felesleges port. Ha túlságosan szennyezettnek tűnik, cserélje le a pap relemet. wc_tx001522hu.fm 35

36 Karbantartás CT 24-4A 5.4 Gyújtógyertya Lásd a képet: wc_gr Szükség szerint tiszt tsa meg vagy cserélje le a gyújtógyertyát, biztos tva ezzel a helyes üzemelést. Lapozza fel a motor Üzemviteli gépkönyvét. A hangtomp tó nagyon felforrósodik üzem közben, és a motor leállása után még egy ideig forró is marad. Ne nyúljon a hangtomp tóhoz, am g forró. Megjegyzés: Lásd Műszaki adatok - Áll tsa be a szikraközt, Javasolt gyújtógyertya t pus Szerelje ki a gyújtógyertyát, és vizsgálja meg Ha a szigetel burkolat repedezett vagy csorba, cserélje ki a gyújtógyertyát. Tiszt tsa meg a gyújtógyertya elektródáit egy drótkefével Áll tsa be a szikraközt (a) Er sen csavarja be a gyújtógyertyát. ÉRTESÍTÉS: A kilazult gyújtógyertya nagyon er sen felhevülhet, s ez károsodást okozhat a motorban. VIGYÁZAT 36 wc_tx001522hu.fm

37 CT 24-4A 5.5 Az üledékgyûjtõ edény tisztítása Karbantartás Lásd a képet: wc_gr Zrja le az üzemanyagcsapot Szerelje ki az üledékgyűjt edényt (a) és a töm t gyűrűt (b) Nem gyúlékony oldószerben gondosan mossa le ket. Szár tsa meg és szerelje vissza Nyissa ki az üzemanyagcsapot, és ellen rizze nincsen-e szivárgás. wc_tx001522hu.fm 37

38 Karbantartás CT 24-4A 5.6 Üresjárati fordulatszám beállítása Lásd a képet: wc_gr VIGYÁZAT Bármilyen beáll tást vgez a porlasztón, elbb mindig távol tsa el az éksz jat. Lásd Az éksz j cseréje. Ha az éksz jat nem szereli le, a lapátok csatlakoztatva maradnak. Áll tsa a gépet terhelésmentes vagy üresjáratba a Műszaki adatok alapján Ind tsa be a motort, és engedje felmelegedni normál üzemi homérsékletre Csavarja befelé a fojtószelep csavarját (a), ha növelni akarja a fordulatszámot, vagy csavarja kifelé, ha csökkenteni akarja. Bizonyosodjon meg, hogy a fojtószelep éri a csavart, ford/perc mérés el tt. a wc_gr wc_tx001522hu.fm

39 CT 24-4A 5.7 A porlasztó beállítása Karbantartás Lásd a képet: wc_gr VIGYÁZAT Bármilyen beáll tást vgez a porlasztón, elbb mindig távol tsa el az éksz jat. Lásd Az éksz j cseréje. Ha az éksz jat nem szereli le, a lapátok csatlakoztatva maradnak. A segédszikra csavarja (a) korlátozó sapkával van ellátva a leveg - üzemanyag keverék túlzott feldúsulásának megakadályozása, s ezzel az emisszióra vonatkozó szabályozóknak történ megfelelés érdekében. A keverékarányt gyárilag áll tják be és ezért, nem szabadna az utánáll tás szükségességének felmerülni. Ne próbálja meg leszerelni a korlátozó sapkát. Ugyanis a segédszikra csavarjának eltörése nélkül ez nem lehetséges. a wc_gr wc_tx001522hu.fm 39

40 Karbantartás CT 24-4A 5.8 Az ékszíj cseréje Lásd a képet: wc_gr A sim tógép önbeálló tengelykapcsolóval van ellátva. Ez a tengelykapcsoló automatikusan megfesz ti az éksz jat, és kompenzálja annak kopását. Cserélje le az éksz jat, amikor a tengelykapcsoló már nem képes azt eléggé megfesz teni, hogy csúszás nélkül hajtsa meg a fogaskerekes hajtóművet. Az éksz j cseréjekor: Vegye le a gyújtógyertya vezetékét. A motor véletlen beindulásának elkerülése érdekében mindig vegye le a gyújtógyertya vezetékét, miel tt dolgozni akar a berendezésen. VIGYÁZAT Laz tsa meg a három csavart (d) és távol tsa el a sz j véd burkolatát (c) Forgassa lassan a sz jtrcsát (b) és emelje le a sz jat (a). Megjegyzés: A tengelykapcsoló és a sz jtárcsa gyrilag van beáll tva, ezért egyiket sem szabad leszerelni az éksz j cseréjekor Szerelje fel az új sz jat Szerelje vissza a sz j véd burkolatát az alátétekkel és csavarokkal. A csavarokat 10Nm nyomatékra húzza meg. a b c d wc_gr wc_tx001522hu.fm

41 CT 24-4A 5.9 A simítógép kenése Karbantartás Lásd a képet: wc_gr A sim tókarokat (b) Shell Alvania RL2 sz. zs rral vagy azzal egyenértékű zs rral zs rozza. Az emelkedés-szabályozó kábelt és a sim tó egyéb alkatrészeit szükség szerinti alapon olajozza. A hajtóműben lev olaj nem igényel cserét, hacsak le nem eresztették azt a hajtómű szervizeléséhez. Ellen rizze a mennyiséget a hajtómű oldalán elhelyezked dugón (a) keresztül. Az olajszintnek a dugó menetének aljáig kell érnie. Az olaj mennyiségét és t pusát illet en lásd a Műszaki adatok részt. a b wc_gr wc_tx001522hu.fm 41

42 Karbantartás CT 24-4A 5.10 Tárolás Ha a sim tógépet 30 napnál hosszabb ideig kell tárolni: Cserélje le a motorolajat. Ür tse ki az üzemanyagot a motorból. Szerelje ki a gyújtógyertyát, és töltsön 15 ml (1/2 uncia) SAE 30 motorolajat a hengerbe. Szerelje vissza a gyújtógyertyát és forgassa a motort, hogy az olaj egyenletesen eloszoljon. Lásd a motor gépkönyvét. Tiszt tsa meg a hengert, a hengerfej bordáit, a ventillátor házat, a forgó szitát és a hangtomp tó körüli területet a piszoktól. Helymegtakar tás érdekében áll tsa a fogantyút tárolási helyzetbe. Takarja le a sim tógépet és a motort. Tárolja tiszta, száraz helyen. 42 wc_tx001522hu.fm

43 CT 24-4A Karbantartás wc_tx001522hu.fm 43

44 Hibaelhárítás CT 24-4A 6 Hibaelhárítás 6.1 Hibaelhárítás Probléma / Tünet A sim tógép nem tud felpörögni teljes fordulatszámra. A motor működik, mégis rossz a sim tógép teljes tménye. A motor nem indul be vagy akadozva üzemel. A sim tógép fogantyúja forog üresjársban. Indokolás / Megoldás Távol tsa el a motorhengerben és -fejben felgyülemlett lerakódásokat. Túl alacsony a motor fordulatszáma. Áll tsa be a motor fordulatszámát. Tiszt tsa meg vagy cserélje le a légszűr t. Tiszt tsa meg a mozgó alkatrészeket és a sim tólapátokat a piszoktól. Hideg id ben 3-4 percig üresjársban meleg tse fel a motort. Ellen rizze a fojtószelep karját és kábelét, hogy rendesen működnek-e. Ellen rizze, hogy nem kopott vagy sérült-e az éksz j. Ellen rizze, hogy nem kopott vagy sérült-e a tengelykapcsoló. Tiszt tsa meg a mozgó alkatrészeket és a sim tólapátokat a piszoktól. Ellen rizze az üzemanyagszintet. Nyissa ki az üzemanyagcsapot. Tiszt tsa meg a légszűr t. Ellen rizze vagy cserélje le a gyújtógyertyát. Ellen rizze a beép tett üzemanyag szűr t. Ellen rizze a motorolaj-szintet. Ellen rizze a motorleáll tó gombot. Ellen rizze, hogy a gép ind tásakor a gáz alapjárati helyzetben van-e. Ellen rizze a motor üresjársi fordulatszámát. Lehet, hogy túl magas. Az éksz j beáll tásra szorul. 44 wc_tx001523hu.fm

45 CT 24-4A 7 Műszaki adatok Műszaki adatok 7.1 Méret és súly C E D B A wc_gr Méretek mm Száraz súly kg A 1537 lehúzóléc nélkül 64 B 610 lehúzóléccel 70 C 1003 Teljes mértékben nedves (üzemi) súly kg D 940 lehúzóléc nélkül 66 E 788 lehúzóléccel 71 wc_td000219hu.fm 45

46 Műszaki adatok CT 24-4A 7.2 Motor A motor teljes tményadatai Nettó névleges teljes tmény az SAE J1349. szabvány szerint. A tényleges leadott teljes tmény változhat a körülmények vagy az adott felhasználás függvényében. Cikkszám CT 24-4A , Motor gyártmánya Motormodell Névleges teljes tmény kw (lóer ) Motor Honda GX 120 UT1 QX2 2,9 (3,5) 3600 rpm mellett Gyújtógyertya NGK BPR6ES / Denso W20EPR-U Elektróda-hézag mm 0,7 0,8 Motor fordulatszáma - teljes terhelés mellett 3800±100 Motor fordulatszáma - üresjáraton Tengelykapcsoló bekapcsolása Szelephézag (hidegen) besz vó: kipufogó: fordulat/perc (rpm) fordulat/perc (rpm) fordulat/perc (rpm) 1450± mm 0,15 0,20 Légszűr t pusa Kett s betétes Motor-ken anyag SAE 10W30 API SJ vagy SL olajmin sé gi fokozat Motorolaj-térfogat l 0,6 Üzemanyag t pusa Normál ólommentes benzin Üzemanyagtartály térfogata l 2,5 Üzemid óra 2 46 wc_td000219hu.fm

47 CT 24-4A 7.3 Simítógép Műszaki adatok Modell Cikkszám Sim tógép átmér je* mm Lapátok száma CT 24-4A Sim tógép Váltómű ken anyaga t pus/ml Mobilgear SH 220 Synthetic, E-Series kb. 620 Sebességtartomány fordulat/perc (rpm) * A sim tógép-lapátok NEM csereszabatosak, ezért soha NE szereljen fel nagyobb átmér jű lapátokat egy kisebb átmér jű sim tógépre! D lésszögtartomány fokokban wc_td000219hu.fm 47

48 Műszaki adatok CT 24-4A 7.4 Zaj- és vibrációs adatok A szükséges zajelőírás a 89/392/EGK Gépészeti Irányelv f bekezdése: a hangnyomás-szint a kezelő helyén (L pa ): 97 db(a) a garantált hangerőszint: (L WA ) = 83 db(a) A mért zajértékek a kezelő helyzetében mért értékek, a hangerő értéknél (L WA ) az ISO 3744-es, a hangnyomás értéknél (L pa ) pedig az ISO 6081-es szabvány szerint. Az ISO 5349-es szabvány 1. részének F. melléklete a következőket állapítja meg: Egy vibrációs eszköz vibrációs jellemzői nagy mértékű változékonyságot mutathatnak. Ezért fontos, hogy a különböző munkadarabokkal, anyagokkal, munkakörülményekkel és eszközhasználati módszerekkel kapcsolatos vibrációs körülmények egész skálája, továbbá a vibrációnak való kitettség időtartamának mintái jelentésre kerüljenek. A teljes üzemelési sebességtartományra kapott átlagérték a kézre és a karra ható rezgésre: 6,9 m/s 2. A teljes üzemelési sebességtartományon belül kapott maximális érték a kézre és a karra ható rezgésre: 8,4 m/s 2. A teljes üzemelési sebességtartományon belül kapott minimális érték a kézre és a karra ható rezgésre: 6,0 m/s 2. A zaj- és rezgésmeghatározásokat nedvesített és megkötött betonon, a legelterjedtebb forgalmazású gépkonfigurációk használata mellett nyertük. A rezgési értékek a gázkar állásának, az üzemi körülményeknek, továbbá a fogantyú megválasztásának függvényében változnak. HAV-bizonytalanságok A kézre átvitt rezgés mérése az ISO szabvány alapján történt. Ennek a mérésnek a bizonytalansága 1,5 m/sec wc_td000219hu.fm

49 EY-VAATIMUSTENMUKAISUUSVAKUUTUS WACKER NEUSON CORPORATION, N92W15000 ANTHONY AVENUE, MENOMONEE FALLS, WISCONSIN USA VALTUUTETTU EDUSTAJA EUROOPAN UNIONISSA Axel Häret WACKER NEUSON SE Preußenstraße München vakuuttaa, että seuraava tuote: 1. Kategoria: Hierrin 2. Koneen toiminta: Tämä kone on tarkoitettu kovettumisvaiheessa olevien betonilaattojen hiertämiseen ja kiillottamiseen tasaiseksi pinnaksi. 3. Tyyppi / malli: Hierrin CT 24-4A, CT E 4. Laitteen numero: , Tämä kone täyttää konedirektiivin 2006/42/EY olennaiset vaatimukset ja on valmistettu siihen liittyvien standardien mukaisesti: 2004/108/EC 2006/95/EC EN Päiväys William Lahner Vice President of Engineering Scott V. Grahl Manager, Product Engineering 2010-CE-CT24_fi.fm WACKER NEUSON CORPORATION Tämä EY-vaatimustenmukaisuusvakuutus on alkuperäisen asiakirjan suomennettu versio. Alkuperäisen asiakirjan kieli on amerikanenglanti.

50 Wacker Neuson SE Preußenstraße 41 D München Tel.: +49-(0) Fax: (0) Wacker Neuson Corporation N92W15000 Anthony Ave. Menomonee Falls, WI Tel. : (262) Fax: (262) Tel. : (800) Wacker Neuson Limited - Room & , 17/F. Tower 1, Grand Century Place, 193 Prince Edward Road West, Mongkok, Kowloon, Hongkong. Tel: (852) , Fax: (852)
