1 Kezelöi kézikönyv Simítógép CT 36 CT hu

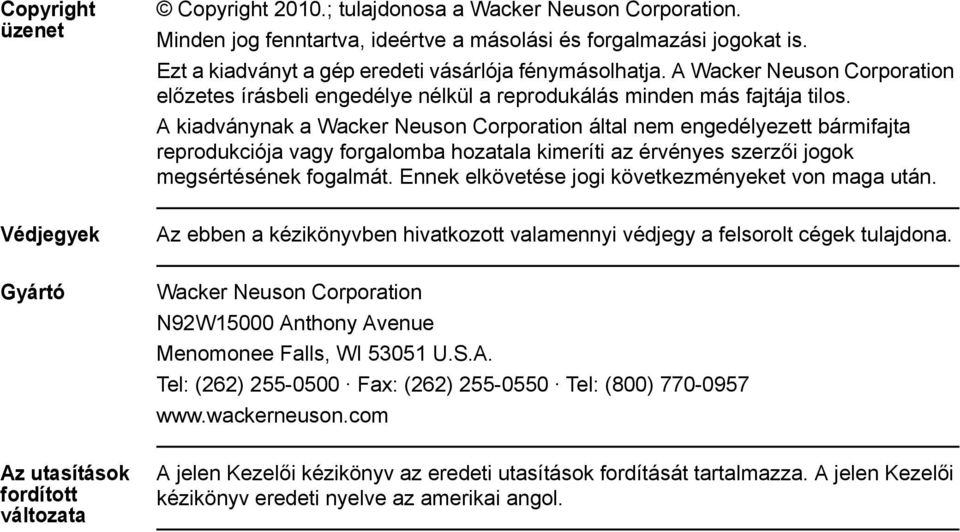

2 Copyright üzenet Copyright 2010.; tulajdonosa a Wacker Neuson Corporation. Minden jog fenntartva, ideértve a másolási és forgalmazási jogokat is. Ezt a kiadványt a gép eredeti vásárlója fénymásolhatja. A Wacker Neuson Corporation előzetes írásbeli engedélye nélkül a reprodukálás minden más fajtája tilos. A kiadványnak a Wacker Neuson Corporation által nem engedélyezett bármifajta reprodukciója vagy forgalomba hozatala kimeríti az érvényes szerzői jogok megsértésének fogalmát. Ennek elkövetése jogi következményeket von maga után. Védjegyek Az ebben a kézikönyvben hivatkozott valamennyi védjegy a felsorolt cégek tulajdona. Gyártó Wacker Neuson Corporation N92W15000 Anthony Avenue Menomonee Falls, WI U.S.A. Tel: (262) Fax: (262) Tel: (800) Az utasítások fordított változata A jelen Kezelői kézikönyv az eredeti utasítások fordítását tartalmazza. A jelen Kezelői kézikönyv eredeti nyelve az amerikai angol.

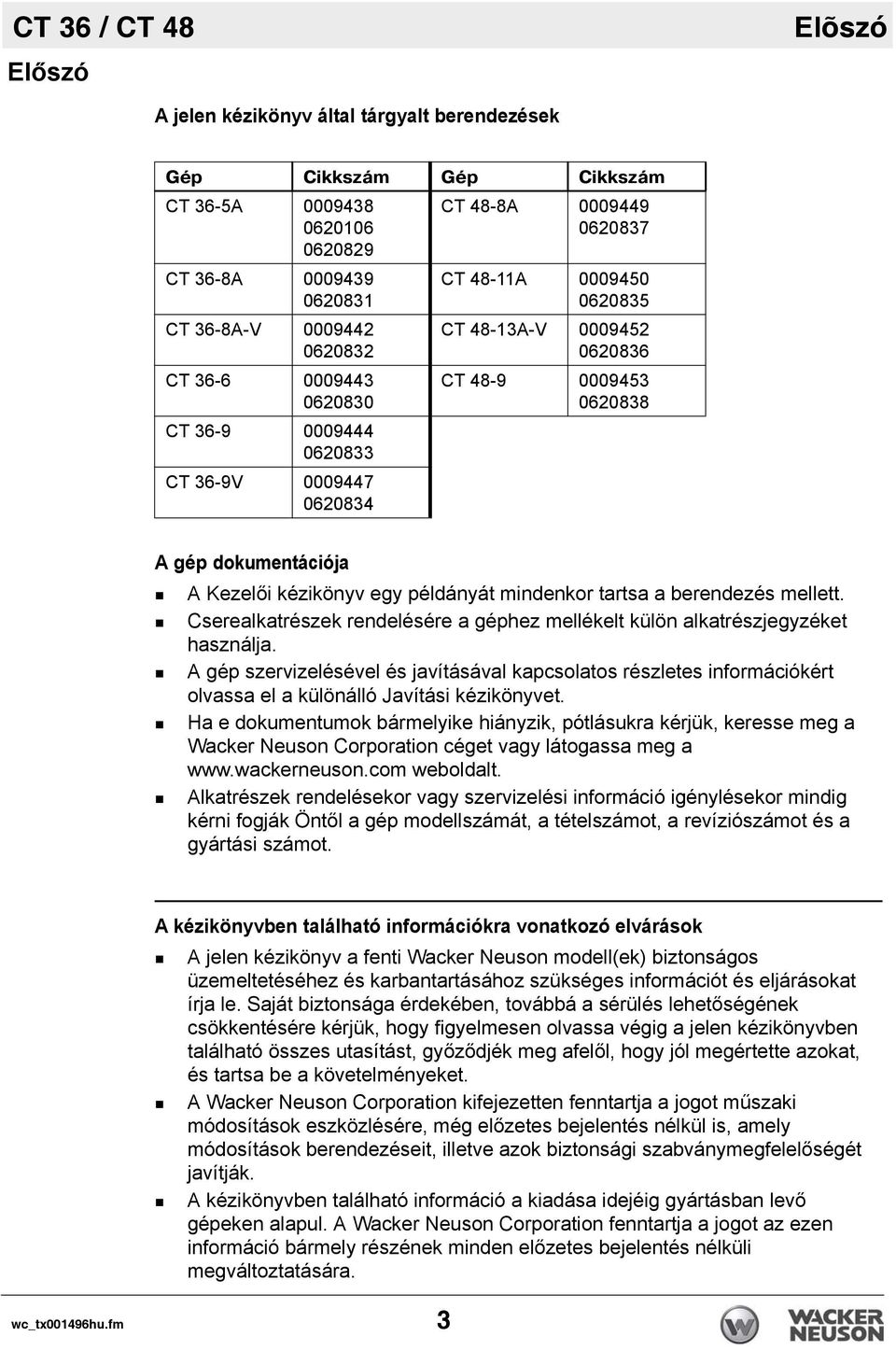

3 CT 36 / CT 48 Előszó Elõszó A jelen kézikönyv által tárgyalt berendezések Gép Cikkszám Gép Cikkszám CT 36-5A CT 36-8A CT 36-8A-V CT CT CT 36-9V CT 48-8A CT 48-11A CT 48-13A-V CT A gép dokumentációja A Kezelői kézikönyv egy példányát mindenkor tartsa a berendezés mellett. Cserealkatrészek rendelésére a géphez mellékelt külön alkatrészjegyzéket használja. A gép szervizelésével és javításával kapcsolatos részletes információkért olvassa el a különálló Javítási kézikönyvet. Ha e dokumentumok bármelyike hiányzik, pótlásukra kérjük, keresse meg a Wacker Neuson Corporation céget vagy látogassa meg a weboldalt. Alkatrészek rendelésekor vagy szervizelési információ igénylésekor mindig kérni fogják Öntől a gép modellszámát, a tételszámot, a revíziószámot és a gyártási számot. A kézikönyvben található információkra vonatkozó elvárások A jelen kézikönyv a fenti Wacker Neuson modell(ek) biztonságos üzemeltetéséhez és karbantartásához szükséges információt és eljárásokat írja le. Saját biztonsága érdekében, továbbá a sérülés lehetőségének csökkentésére kérjük, hogy figyelmesen olvassa végig a jelen kézikönyvben található összes utasítást, győződjék meg afelől, hogy jól megértette azokat, és tartsa be a követelményeket. A Wacker Neuson Corporation kifejezetten fenntartja a jogot műszaki módosítások eszközlésére, még előzetes bejelentés nélkül is, amely módosítások berendezéseit, illetve azok biztonsági szabványmegfelelőségét javítják. A kézikönyvben található információ a kiadása idejéig gyártásban levő gépeken alapul. A Wacker Neuson Corporation fenntartja a jogot az ezen információ bármely részének minden előzetes bejelentés nélküli megváltoztatására. wc_tx001496hu.fm 3

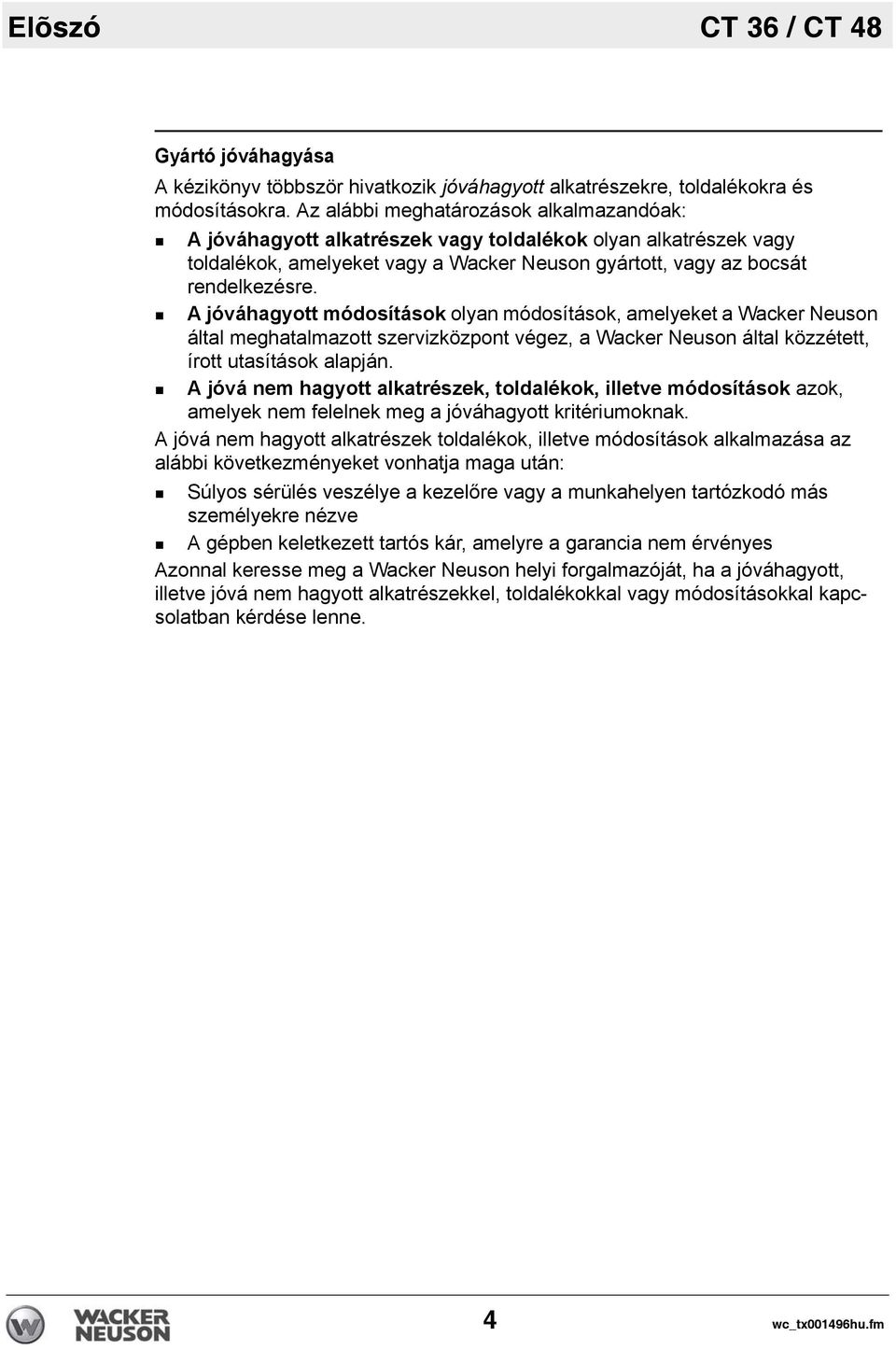

4 Elõszó CT 36 / CT 48 Gyártó jóváhagyása A kézikönyv többször hivatkozik jóváhagyott alkatrészekre, toldalékokra és módosításokra. Az alábbi meghatározások alkalmazandóak: A jóváhagyott alkatrészek vagy toldalékok olyan alkatrészek vagy toldalékok, amelyeket vagy a Wacker Neuson gyártott, vagy az bocsát rendelkezésre. A jóváhagyott módosítások olyan módosítások, amelyeket a Wacker Neuson által meghatalmazott szervizközpont végez, a Wacker Neuson által közzétett, írott utasítások alapján. A jóvá nem hagyott alkatrészek, toldalékok, illetve módosítások azok, amelyek nem felelnek meg a jóváhagyott kritériumoknak. A jóvá nem hagyott alkatrészek toldalékok, illetve módosítások alkalmazása az alábbi következményeket vonhatja maga után: Súlyos sérülés veszélye a kezelőre vagy a munkahelyen tartózkodó más személyekre nézve A gépben keletkezett tartós kár, amelyre a garancia nem érvényes Azonnal keresse meg a Wacker Neuson helyi forgalmazóját, ha a jóváhagyott, illetve jóvá nem hagyott alkatrészekkel, toldalékokkal vagy módosításokkal kapcsolatban kérdése lenne. 4 wc_tx001496hu.fm

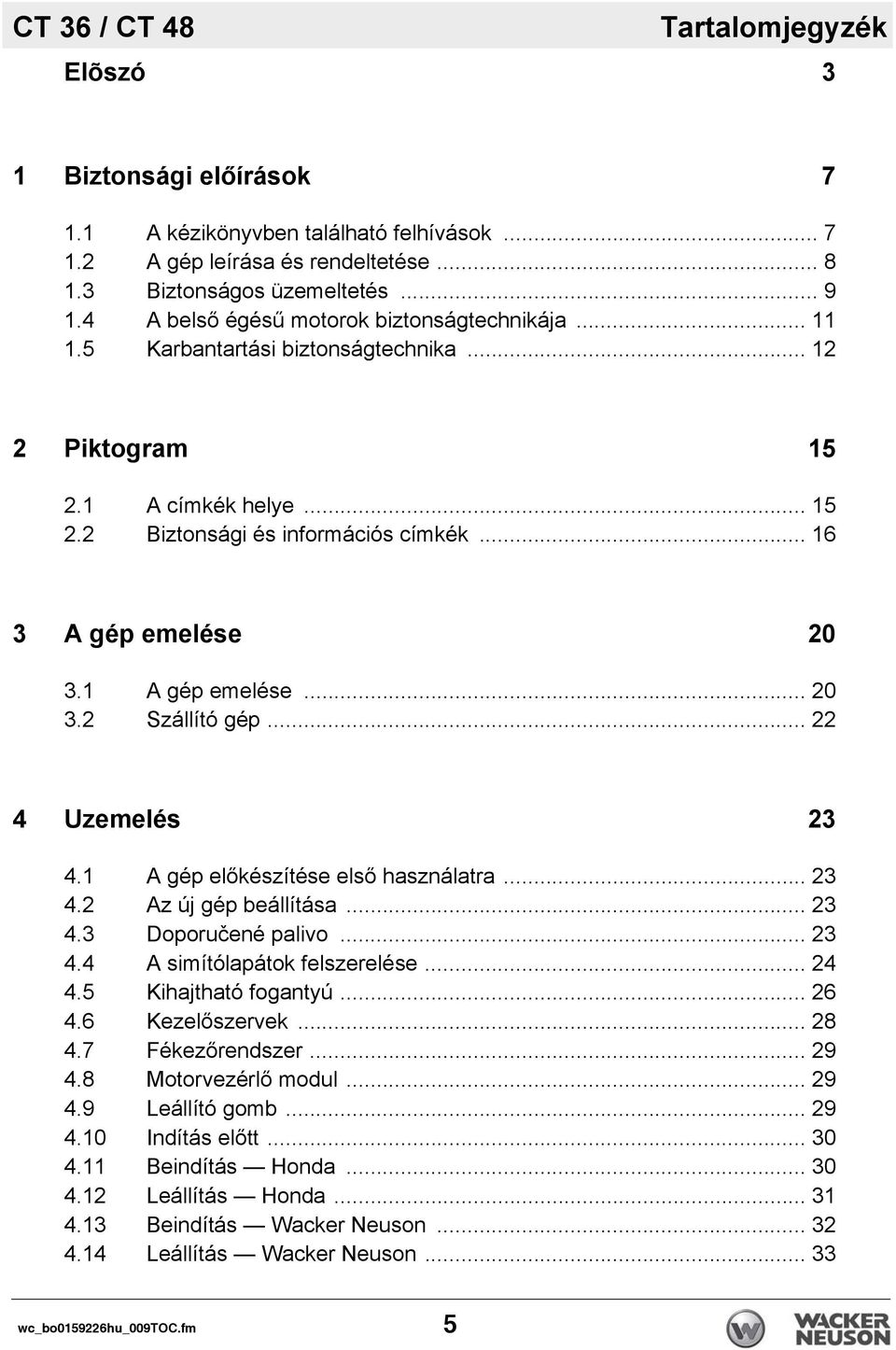

5 CT 36 / CT 48 Tartalomjegyzék Elõszó 3 1 Biztonsági előírások A kézikönyvben található felhívások A gép leírása és rendeltetése Biztonságos üzemeltetés A belső égésű motorok biztonságtechnikája Karbantartási biztonságtechnika Piktogram A címkék helye Biztonsági és információs címkék A gép emelése A gép emelése Szállító gép Uzemelés A gép előkészítése első használatra Az új gép beállítása Doporučené palivo A simítólapátok felszerelése Kihajtható fogantyú Kezelőszervek Fékezőrendszer Motorvezérlő modul Leállító gomb Indítás előtt Beindítás Honda Leállítás Honda Beindítás Wacker Neuson Leállítás Wacker Neuson wc_bo hu_009toc.fm 5

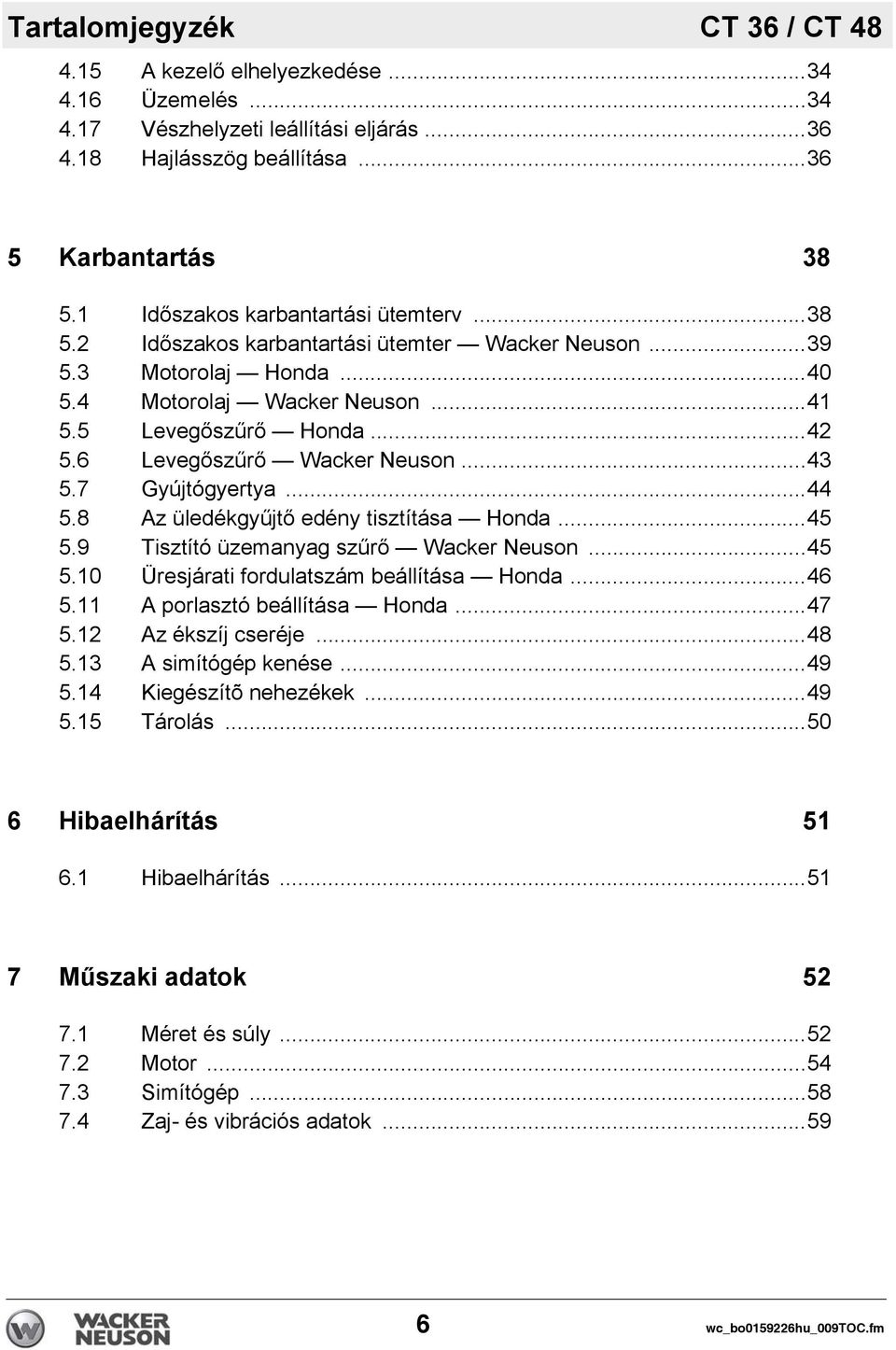

6 Tartalomjegyzék CT 36 / CT A kezelő elhelyezkedése Üzemelés Vészhelyzeti leállítási eljárás Hajlásszög beállítása Karbantartás Időszakos karbantartási ütemterv Időszakos karbantartási ütemter Wacker Neuson Motorolaj Honda Motorolaj Wacker Neuson Levegőszűrő Honda Levegőszűrő Wacker Neuson Gyújtógyertya Az üledékgyűjtő edény tisztítása Honda Tisztító üzemanyag szűrő Wacker Neuson Üresjárati fordulatszám beállítása Honda A porlasztó beállítása Honda Az ékszíj cseréje A simítógép kenése Kiegészítõ nehezékek Tárolás Hibaelhárítás Hibaelhárítás Műszaki adatok Méret és súly Motor Simítógép Zaj- és vibrációs adatok wc_bo hu_009toc.fm

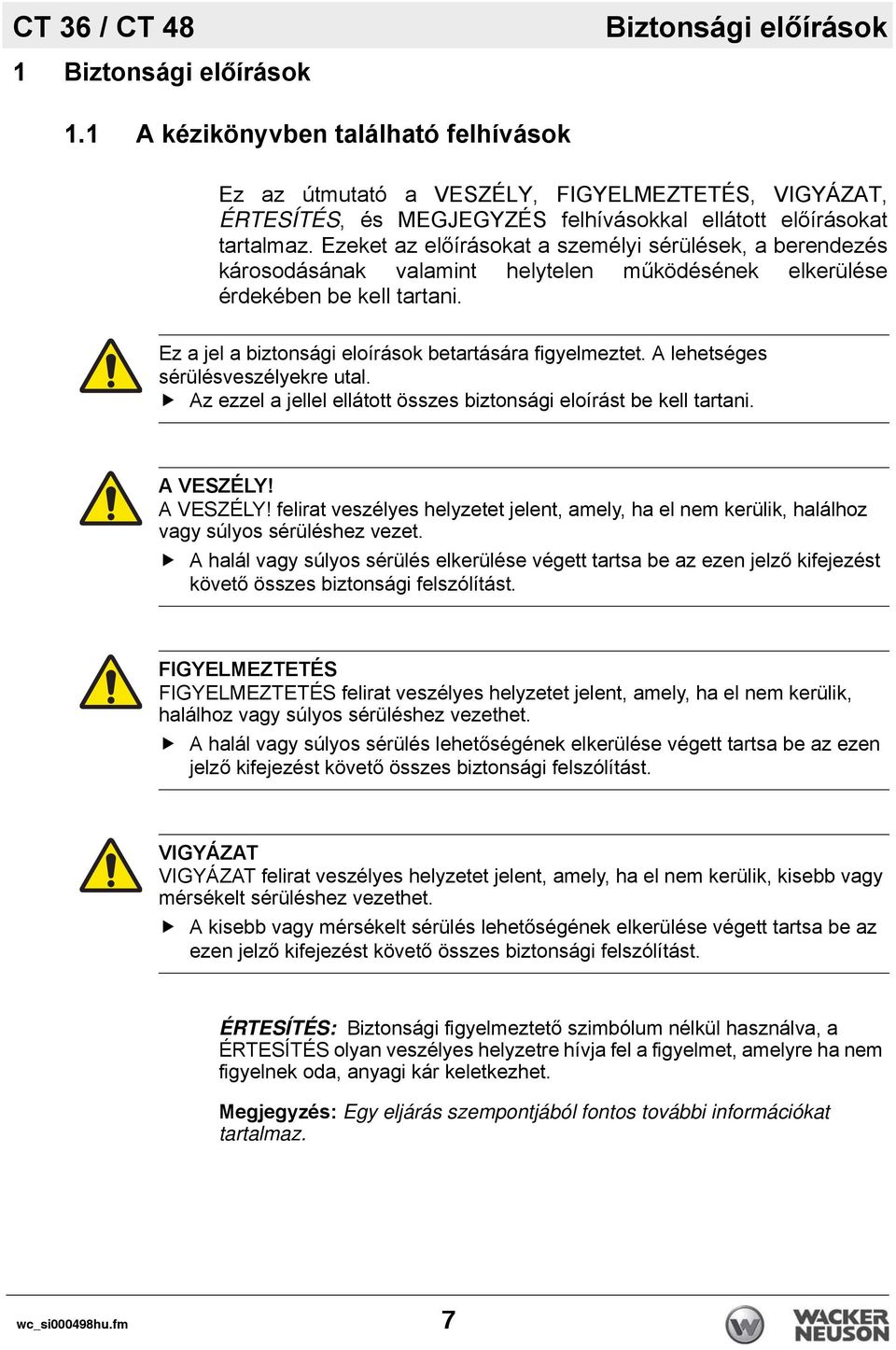

7 CT 36 / CT 48 Biztonsági előírások 1 Biztonsági előírások 1.1 A kézikönyvben található felhívások Ez az útmutató a VESZÉLY, FIGYELMEZTETÉS, VIGYÁZAT, ÉRTESÍTÉS, és MEGJEGYZÉS felhívásokkal ellátott előírásokat tartalmaz. Ezeket az előírásokat a személyi sérülések, a berendezés károsodásának valamint helytelen működésének elkerülése érdekében be kell tartani. Ez a jel a biztonsági eloírások betartására figyelmeztet. A lehetséges sérülésveszélyekre utal. Az ezzel a jellel ellátott összes biztonsági eloírást be kell tartani. A VESZÉLY! A VESZÉLY! felirat veszélyes helyzetet jelent, amely, ha el nem kerülik, halálhoz vagy súlyos sérüléshez vezet. A halál vagy súlyos sérülés elkerülése végett tartsa be az ezen jelző kifejezést követő összes biztonsági felszólítást. FIGYELMEZTETÉS FIGYELMEZTETÉS felirat veszélyes helyzetet jelent, amely, ha el nem kerülik, halálhoz vagy súlyos sérüléshez vezethet. A halál vagy súlyos sérülés lehetőségének elkerülése végett tartsa be az ezen jelző kifejezést követő összes biztonsági felszólítást. VIGYÁZAT VIGYÁZAT felirat veszélyes helyzetet jelent, amely, ha el nem kerülik, kisebb vagy mérsékelt sérüléshez vezethet. A kisebb vagy mérsékelt sérülés lehetőségének elkerülése végett tartsa be az ezen jelző kifejezést követő összes biztonsági felszólítást. ÉRTESÍTÉS: Biztonsági figyelmeztető szimbólum nélkül használva, a ÉRTESÍTÉS olyan veszélyes helyzetre hívja fel a figyelmet, amelyre ha nem figyelnek oda, anyagi kár keletkezhet. Megjegyzés: Egy eljárás szempontjából fontos további információkat tartalmaz. wc_si000498hu.fm 7

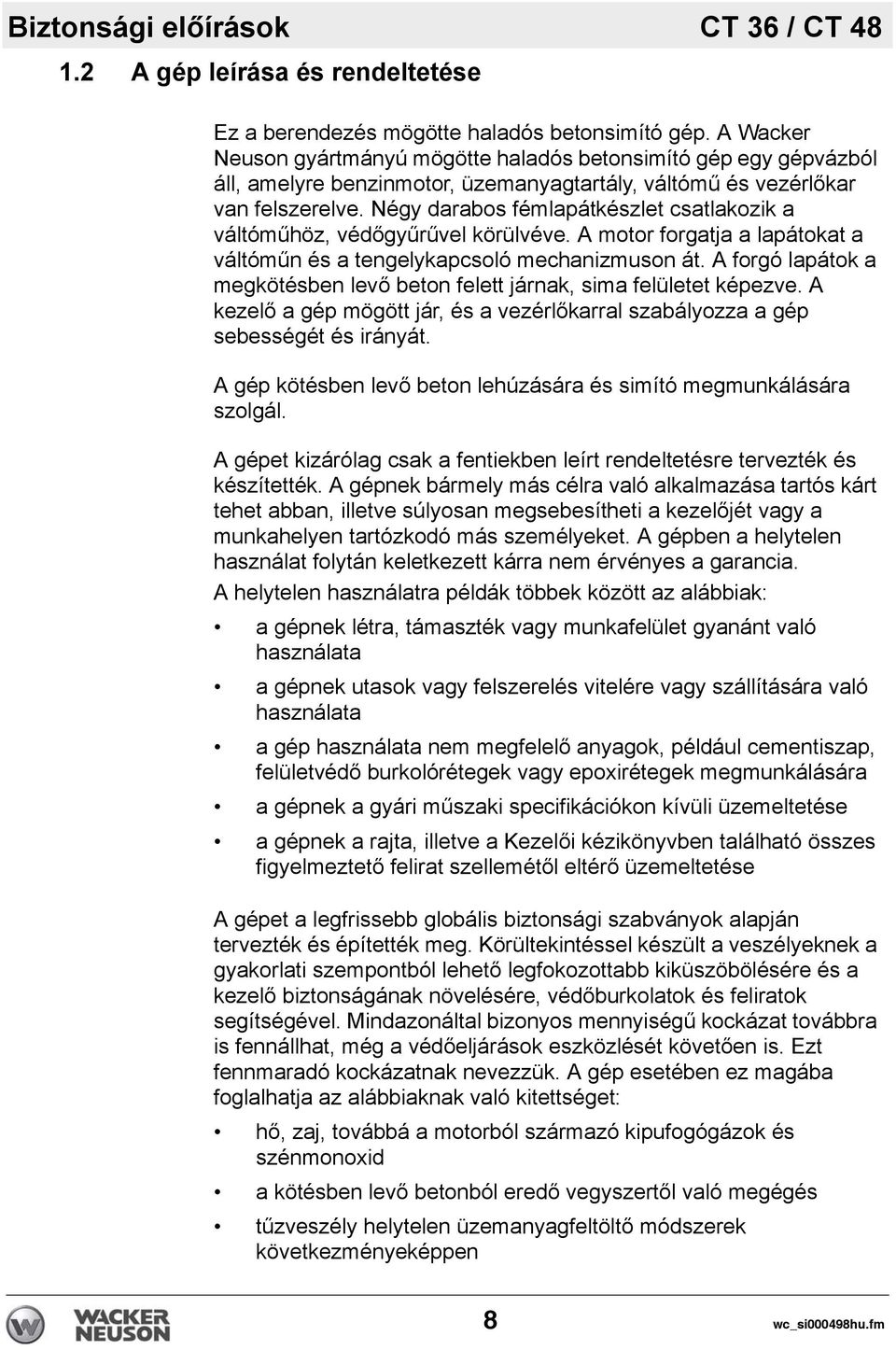

8 Biztonsági előírások CT 36 / CT A gép leírása és rendeltetése Ez a berendezés mögötte haladós betonsimító gép. A Wacker Neuson gyártmányú mögötte haladós betonsimító gép egy gépvázból áll, amelyre benzinmotor, üzemanyagtartály, váltómű és vezérlőkar van felszerelve. Négy darabos fémlapátkészlet csatlakozik a váltóműhöz, védőgyűrűvel körülvéve. A motor forgatja a lapátokat a váltóműn és a tengelykapcsoló mechanizmuson át. A forgó lapátok a megkötésben levő beton felett járnak, sima felületet képezve. A kezelő a gép mögött jár, és a vezérlőkarral szabályozza a gép sebességét és irányát. A gép kötésben levő beton lehúzására és simító megmunkálására szolgál. A gépet kizárólag csak a fentiekben leírt rendeltetésre tervezték és készítették. A gépnek bármely más célra való alkalmazása tartós kárt tehet abban, illetve súlyosan megsebesítheti a kezelőjét vagy a munkahelyen tartózkodó más személyeket. A gépben a helytelen használat folytán keletkezett kárra nem érvényes a garancia. A helytelen használatra példák többek között az alábbiak: a gépnek létra, támaszték vagy munkafelület gyanánt való használata a gépnek utasok vagy felszerelés vitelére vagy szállítására való használata a gép használata nem megfelelő anyagok, például cementiszap, felületvédő burkolórétegek vagy epoxirétegek megmunkálására a gépnek a gyári műszaki specifikációkon kívüli üzemeltetése a gépnek a rajta, illetve a Kezelői kézikönyvben található összes figyelmeztető felirat szellemétől eltérő üzemeltetése A gépet a legfrissebb globális biztonsági szabványok alapján tervezték és építették meg. Körültekintéssel készült a veszélyeknek a gyakorlati szempontból lehető legfokozottabb kiküszöbölésére és a kezelő biztonságának növelésére, védőburkolatok és feliratok segítségével. Mindazonáltal bizonyos mennyiségű kockázat továbbra is fennállhat, még a védőeljárások eszközlését követően is. Ezt fennmaradó kockázatnak nevezzük. A gép esetében ez magába foglalhatja az alábbiaknak való kitettséget: hő, zaj, továbbá a motorból származó kipufogógázok és szénmonoxid a kötésben levő betonból eredő vegyszertől való megégés tűzveszély helytelen üzemanyagfeltöltő módszerek következményeképpen 8 wc_si000498hu.fm

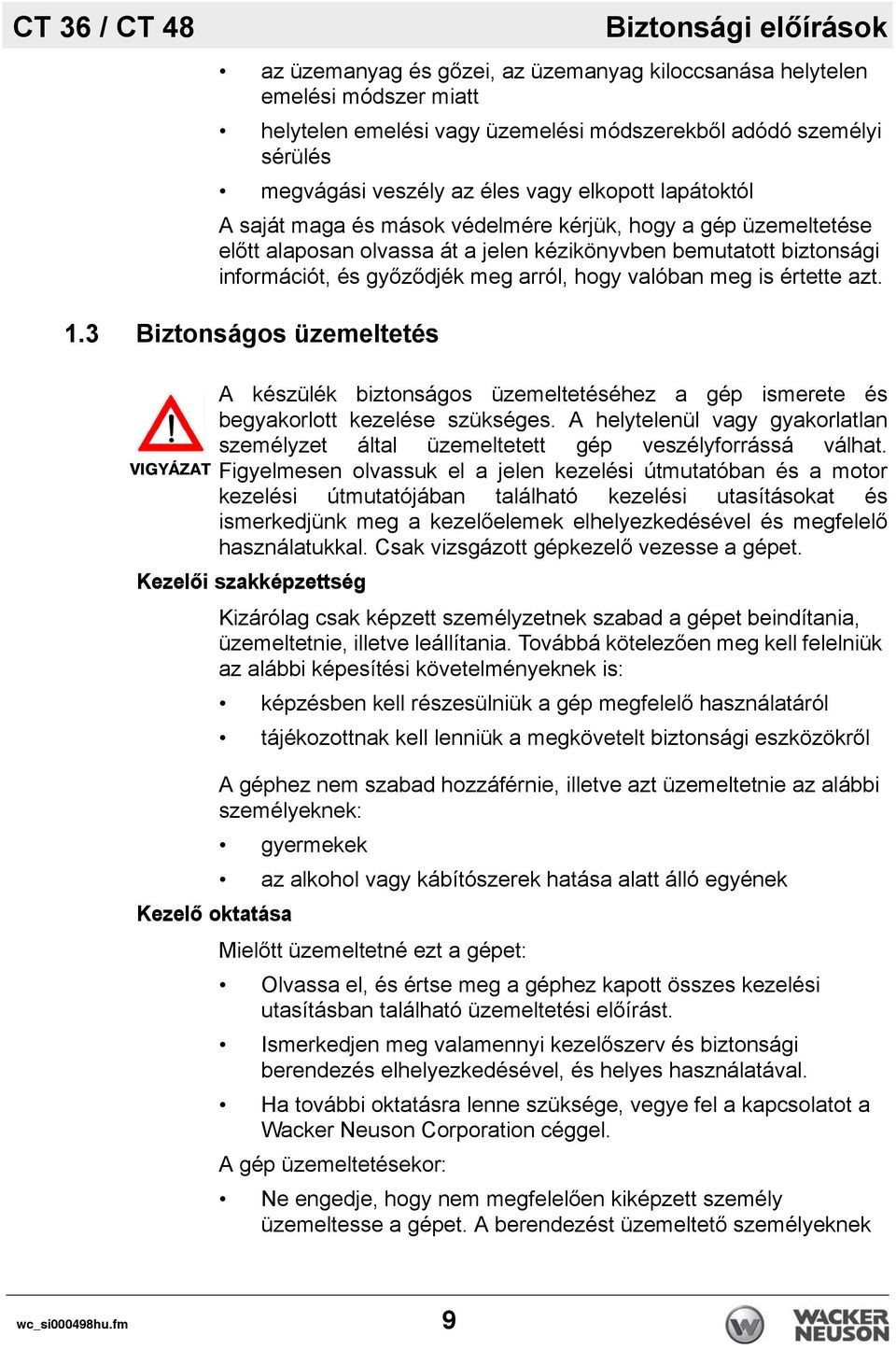

9 CT 36 / CT 48 Biztonsági előírások az üzemanyag és gőzei, az üzemanyag kiloccsanása helytelen emelési módszer miatt helytelen emelési vagy üzemelési módszerekből adódó személyi sérülés megvágási veszély az éles vagy elkopott lapátoktól A saját maga és mások védelmére kérjük, hogy a gép üzemeltetése előtt alaposan olvassa át a jelen kézikönyvben bemutatott biztonsági információt, és győződjék meg arról, hogy valóban meg is értette azt. 1.3 Biztonságos üzemeltetés A készülék biztonságos üzemeltetéséhez a gép ismerete és begyakorlott kezelése szükséges. A helytelenül vagy gyakorlatlan személyzet által üzemeltetett gép veszélyforrássá válhat. Figyelmesen olvassuk el a jelen kezelési útmutatóban és a motor kezelési útmutatójában található kezelési utasításokat és ismerkedjünk meg a kezelőelemek elhelyezkedésével és megfelelő használatukkal. Csak vizsgázott gépkezelő vezesse a gépet. Kezelői szakképzettség VIGYÁZAT Kizárólag csak képzett személyzetnek szabad a gépet beindítania, üzemeltetnie, illetve leállítania. Továbbá kötelezően meg kell felelniük az alábbi képesítési követelményeknek is: képzésben kell részesülniük a gép megfelelő használatáról tájékozottnak kell lenniük a megkövetelt biztonsági eszközökről A géphez nem szabad hozzáférnie, illetve azt üzemeltetnie az alábbi személyeknek: gyermekek az alkohol vagy kábítószerek hatása alatt álló egyének Kezelő oktatása Mielőtt üzemeltetné ezt a gépet: Olvassa el, és értse meg a géphez kapott összes kezelési utasításban található üzemeltetési előírást. Ismerkedjen meg valamennyi kezelőszerv és biztonsági berendezés elhelyezkedésével, és helyes használatával. Ha további oktatásra lenne szüksége, vegye fel a kapcsolatot a Wacker Neuson Corporation céggel. A gép üzemeltetésekor: Ne engedje, hogy nem megfelelően kiképzett személy üzemeltesse a gépet. A berendezést üzemeltető személyeknek wc_si000498hu.fm 9

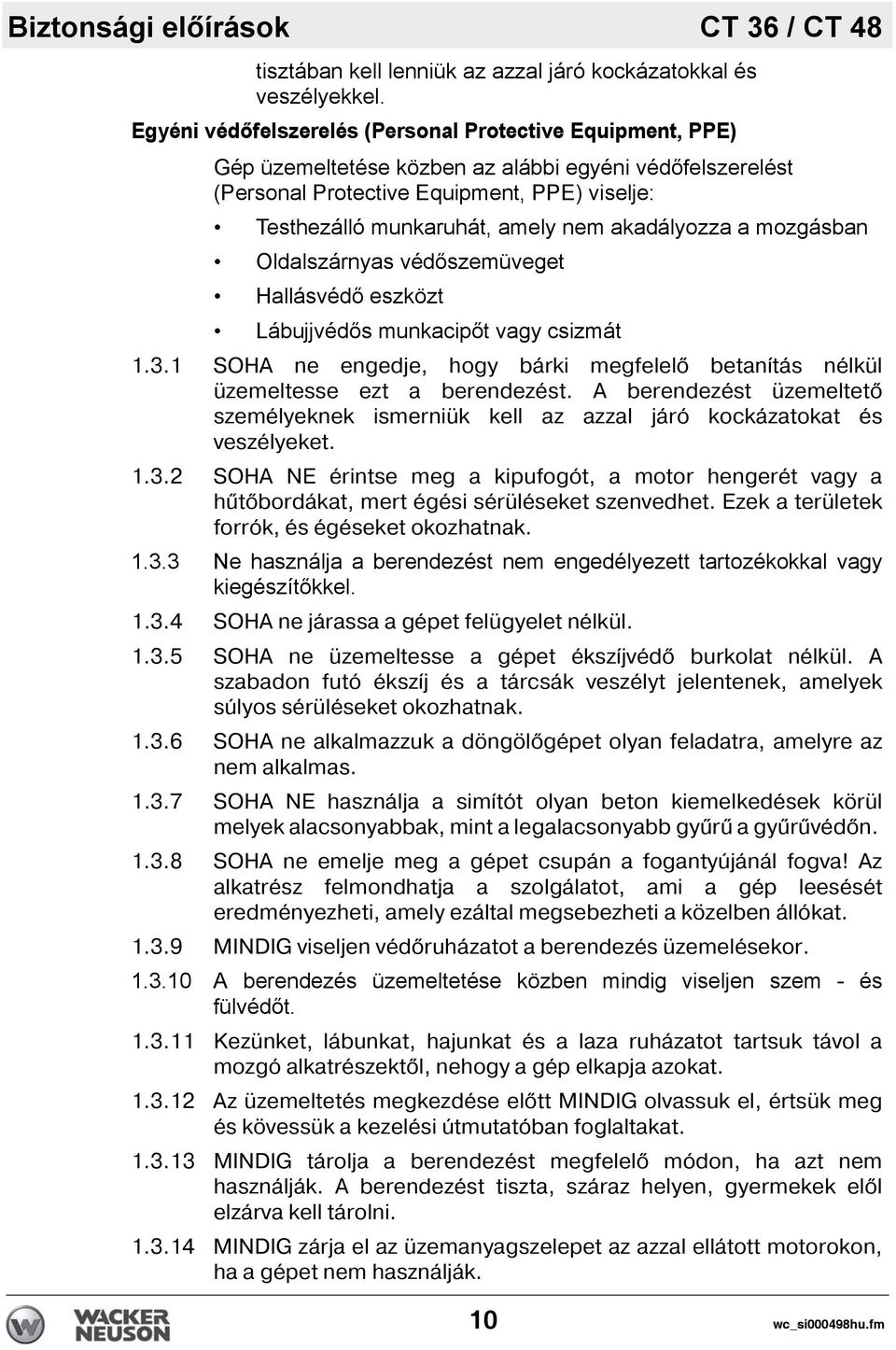

10 Biztonsági előírások CT 36 / CT 48 tisztában kell lenniük az azzal járó kockázatokkal és veszélyekkel. Egyéni védőfelszerelés (Personal Protective Equipment, PPE) Gép üzemeltetése közben az alábbi egyéni védőfelszerelést (Personal Protective Equipment, PPE) viselje: Testhezálló munkaruhát, amely nem akadályozza a mozgásban Oldalszárnyas védőszemüveget Hallásvédő eszközt Lábujjvédős munkacipőt vagy csizmát SOHA ne engedje, hogy bárki megfelel betan tás nélkül üzemeltesse ezt a berendezést. A berendezést üzemeltet személyeknek ismerniük kell az azzal járó kockázatokat és veszélyeket SOHA NE érintse meg a kipufogót, a motor hengerét vagy a hűt bordákat, mert égési sérüléseket szenvedhet. Ezek a területek forrók, és égéseket okozhatnak Ne használja a berendezést nem engedélyezett tartozékokkal vagy kiegészítőkkel SOHA ne járassa a gépet felügyelet nélkül SOHA ne üzemeltesse a gépet éksz jvéd burkolat nélkül. A szabadon futó éksz j és a tárcsák veszélyt jelentenek, amelyek súlyos sérüléseket okozhatnak SOHA ne alkalmazzuk a döngöl gépet olyan feladatra, amelyre az nem alkalmas SOHA NE használja a sim tót olyan beton kiemelkedések körül melyek alacsonyabbak, mint a legalacsonyabb gyűrű a gyűrűvéd n SOHA ne emelje meg a gépet csupán a fogantyújánál fogva! Az alkatrész felmondhatja a szolgálatot, ami a gép leesését eredményezheti, amely ezáltal megsebezheti a közelben állókat MINDIG viseljen véd ruházatot a berendezés üzemelésekor A berendezés üzemeltetése közben mindig viseljen szem - és fülvédőt Kezünket, lábunkat, hajunkat és a laza ruházatot tartsuk távol a mozgó alkatrészekt l, nehogy a gép elkapja azokat Az üzemeltetés megkezdése el tt MINDIG olvassuk el, értsük meg és kövessük a kezelési útmutatóban foglaltakat MINDIG tárolja a berendezést megfelel módon, ha azt nem használják. A berendezést tiszta, száraz helyen, gyermekek el l elzárva kell tárolni MINDIG zárja el az üzemanyagszelepet az azzal ellátott motorokon, ha a gépet nem használják. 10 wc_si000498hu.fm

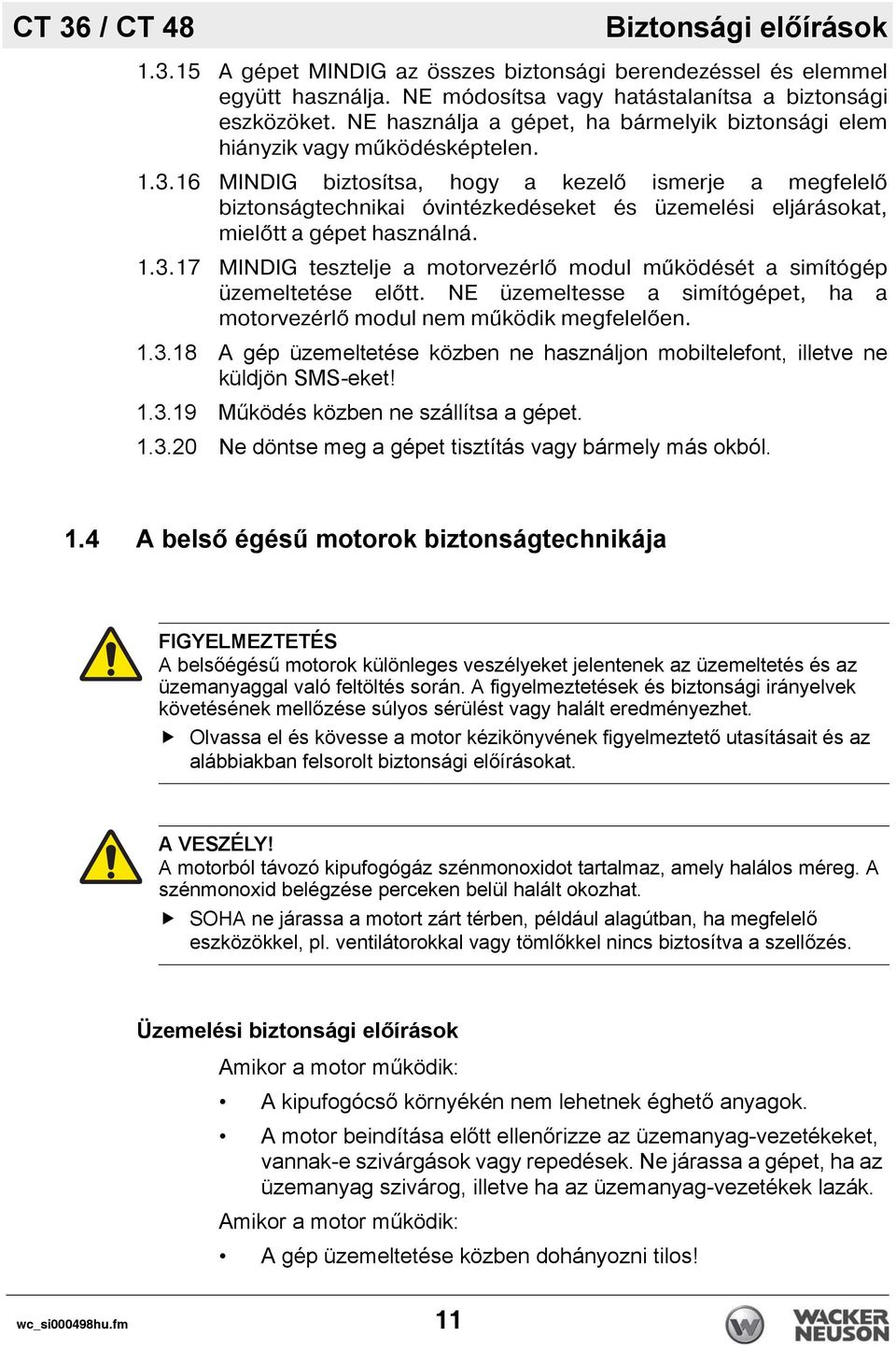

11 CT 36 / CT 48 Biztonsági előírások A gépet MINDIG az összes biztonsági berendezéssel és elemmel együtt használja. NE módos tsa vagy hatástalan tsa a biztonsági eszközöket. NE használja a gépet, ha bármelyik biztonsági elem hiányzik vagy működésképtelen MINDIG biztos tsa, hogy a kezel ismerje a megfelel biztonságtechnikai óvintézkedéseket és üzemelési eljárásokat, miel tt a gépet használná MINDIG tesztelje a motorvezérl modul működését a sim tógép üzemeltetése el tt. NE üzemeltesse a sim tógépet, ha a motorvezérl modul nem működik megfelel en A gép üzemeltetése közben ne használjon mobiltelefont, illetve ne küldjön SMS-eket! Működés közben ne szállítsa a gépet Ne döntse meg a gépet tisztítás vagy bármely más okból. 1.4 A belső égésű motorok biztonságtechnikája FIGYELMEZTETÉS A belsőégésű motorok különleges veszélyeket jelentenek az üzemeltetés és az üzemanyaggal való feltöltés során. A figyelmeztetések és biztonsági irányelvek követésének mellőzése súlyos sérülést vagy halált eredményezhet. Olvassa el és kövesse a motor kézikönyvének figyelmeztető utasításait és az alábbiakban felsorolt biztonsági előírásokat. A VESZÉLY! A motorból távozó kipufogógáz szénmonoxidot tartalmaz, amely halálos méreg. A szénmonoxid belégzése perceken belül halált okozhat. SOHA ne járassa a motort zárt térben, például alagútban, ha megfelelő eszközökkel, pl. ventilátorokkal vagy tömlőkkel nincs biztosítva a szellőzés. Üzemelési biztonsági előírások Amikor a motor működik: A kipufogócső környékén nem lehetnek éghető anyagok. A motor beindítása előtt ellenőrizze az üzemanyag-vezetékeket, vannak-e szivárgások vagy repedések. Ne járassa a gépet, ha az üzemanyag szivárog, illetve ha az üzemanyag-vezetékek lazák. Amikor a motor működik: A gép üzemeltetése közben dohányozni tilos! wc_si000498hu.fm 11

12 Biztonsági előírások CT 36 / CT 48 Nyílt láng vagy szikra közelében a motort járatni tilos! Ne érintse meg a motort vagy a kipufogót, míg a motor jár, illetve közvetlenül annak leállítása után! Ne üzemeltesse a gépet, ha az üzemanyagtartály sapkája laza, vagy hiányzik! Ne indítsa be a motort, ha az üzemanyag kiloccsant, vagy ha üzemanyagszagot érez! Vigye a berendezést a kiloccsant üzemanyagtól távol, és törölje szárazra beindítás előtt. Tankolási biztonsági előírások A motor tankolásakor: A kicsöppent üzemanyagot azonnal fel kell takarítani. Az üzemanyagtartályt jól szellőzött területen töltse újra. Feltöltés után tegye vissza az üzemanyagtartály sapkáját. Tilos a dohányzás! Forró vagy járó motort üzemanyaggal feltölteni tilos! Nyílt láng vagy szikra közelében a motort járatni tilos! Ne tankolja fel a berendezést, ha műanyag alátéttel szerelt teherautón található! A statikus elektromosság miatt az üzemanyag vagy annak gőzei meggyulladhatnak. 1.5 Karbantartási biztonságtechnika VIGYÁZAT! A rosszul karbantartott gép veszélyforrássá válhat! A gép hosszú idejű biztonságos üzemének biztos tása érdekében id szakos karbantartások és esetenkénti jav tások szükségesek. Egyéni védőfelszerelés (Personal Protective Equipment, PPE) A gép szervizelése vagy karbantartása közben az alábbi egyéni védőfelszerelést viselje: Testhezálló munkaruhát, amely nem akadályozza a mozgásban Oldalszárnyas védőszemüveget Hallásvédő eszközt Lábujjvédős munkacipőt vagy csizmát Ezen felül, a gép üzemeltetésének megkezdése előtt: Kösse hátra a haját, ha hosszú. 12 wc_si000498hu.fm

13 CT 36 / CT 48 Biztonsági előírások Vegyen le minden ékszert (a gyűrűket is beleértve). Karbantartási képzés A berendezés szervize vagy karbantartása előtt: Olvassa el a géphez kapott összes kézikönyvben található üzemeltetési utasításokat, és győződjék meg arról, hogy valóban megértette őket. Ismerkedjen meg valamennyi kezelőszerv és biztonsági berendezés elhelyezkedésével és helyes használatával. Csak képzett személyek végezhetik a hibakeresést vagy a berendezés meghibásodása során jelentkező hibák javítását. Ha további oktatásra lenne szüksége, vegye fel a kapcsolatot a Wacker Neuson Corporation céggel. A berendezés szervize és karbantartása során: Nem szabad megengedni, hogy nem megfelelően képzett személy végezze aberendezés szervizét vagy karbantartását. A berendezés szervizét vagy karbantartását végző személyzetnek tisztában kell lennie a kapcsolódó lehetséges kockázatokkal és veszélyekkel NE próbálja meg a gép üzemelés közbeni tisztítását vagy karbantartását. A forgó alkatrészek súlyos sérülést okozhatnak NE forgasson be üzemanyaggal elárasztott benzinhajtású motort, miközben a gyújtógyertya ki van csavarva. A hengerben összegyűlt üzemanyag a gyertyanyíláson át kifecskendezhet NE végezzen szikrapróbát benzinmotorokon, ha a motor üzemanyaggal el van árasztva, vagy benzinszagot lehet érezni. A szikra begyújthatja a gőzöket NE használjon benzint, vagy hasonló tűzveszélyes oldószereket alkatrészek tiszt tására, különösen zárt helyeken. Az üzemanyag vagy oldószerek g zei robbanáshoz vezethetnek NE távolítsa el a gyaluvasakat ha a gép fej fölött van felfüggesztve MINDIG támassza alá a gépet biztonságosan, miel tt gyaluvasat cserél A véletlen tűz elkerülése érdekében MINDIG tartsuk távol a gyúlékony hulladékokat a kipufogó környékét l Ha a berendezéshez cserealkatrészek szükségesek, csak Wacker Neuson vagy azokkal minden jellemzőjükben, pl. méretükben, típusukban, erősségükben és anyagukban egyenértékű cserealkatrészeket használjon MINDIG húzza le a gyújtógyertya vezetékét benzinmotorral ellátott gépek karbantartása előtt, azok véletlenszerű beindulásának megakadályozásához. wc_si000498hu.fm 13

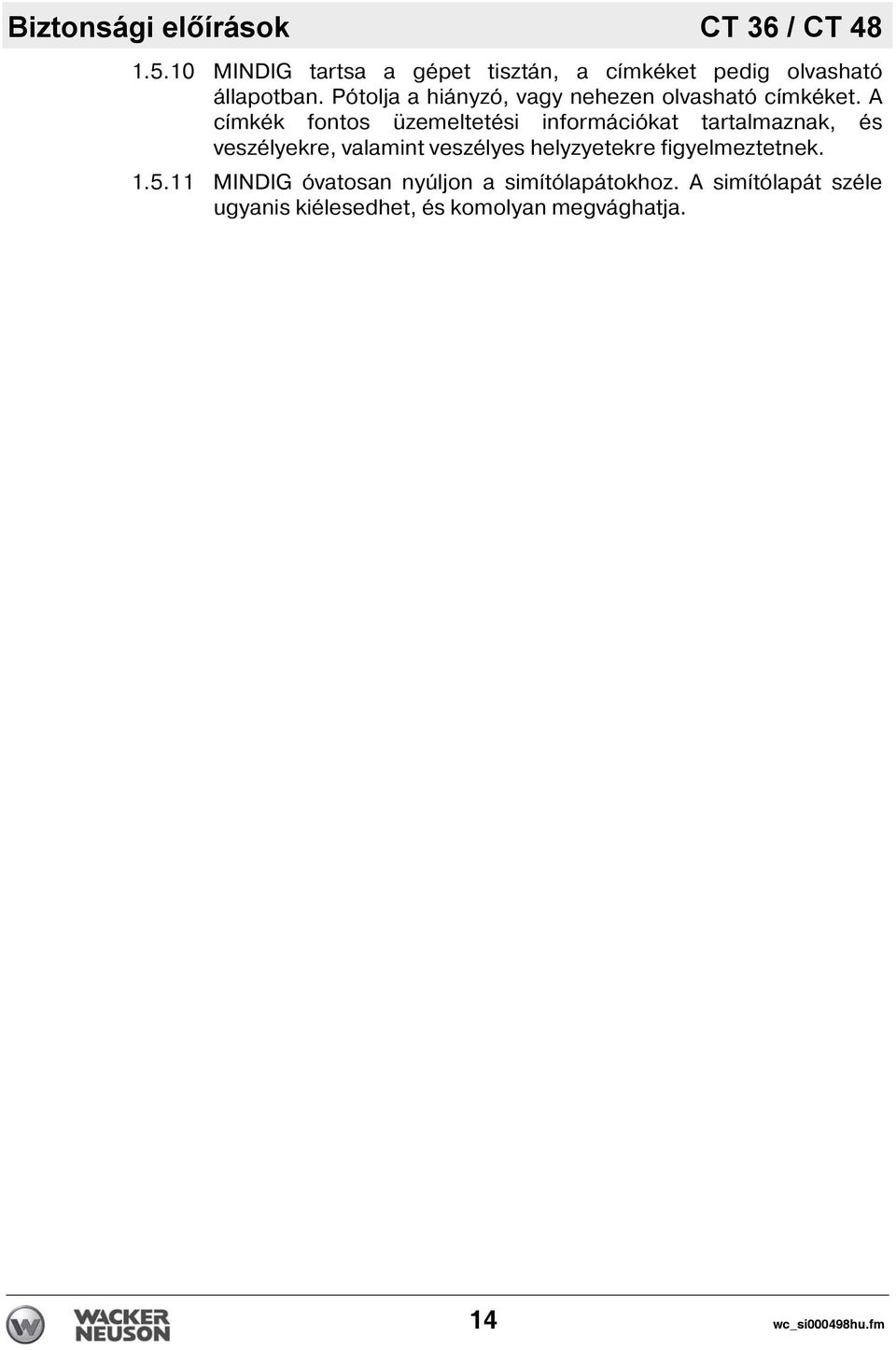

14 Biztonsági előírások CT 36 / CT MINDIG tartsa a gépet tisztán, a c mkéket pedig olvasható állapotban. Pótolja a hiányzó, vagy nehezen olvasható c mkéket. A c mkék fontos üzemeltetési információkat tartalmaznak, és veszélyekre, valamint veszélyes helyzyetekre figyelmeztetnek MINDIG óvatosan nyúljon a sim tólapátokhoz. A sim tólapát széle ugyanis kiélesedhet, és komolyan megvághatja. 14 wc_si000498hu.fm

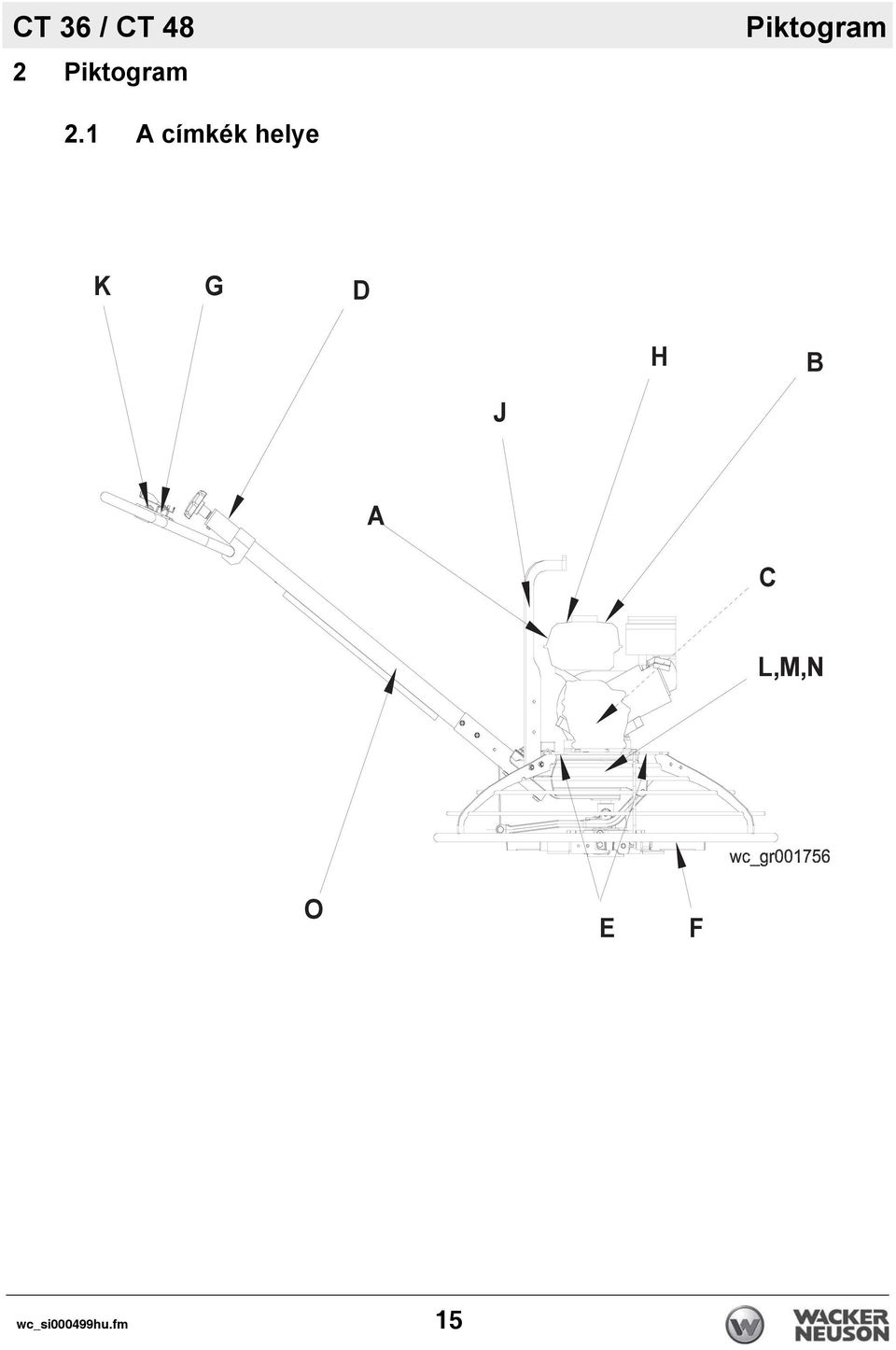

15 CT 36 / CT 48 2 Piktogram Piktogram 2.1 A címkék helye K G D H B J A C L,M,N O E F wc_si000499hu.fm 15

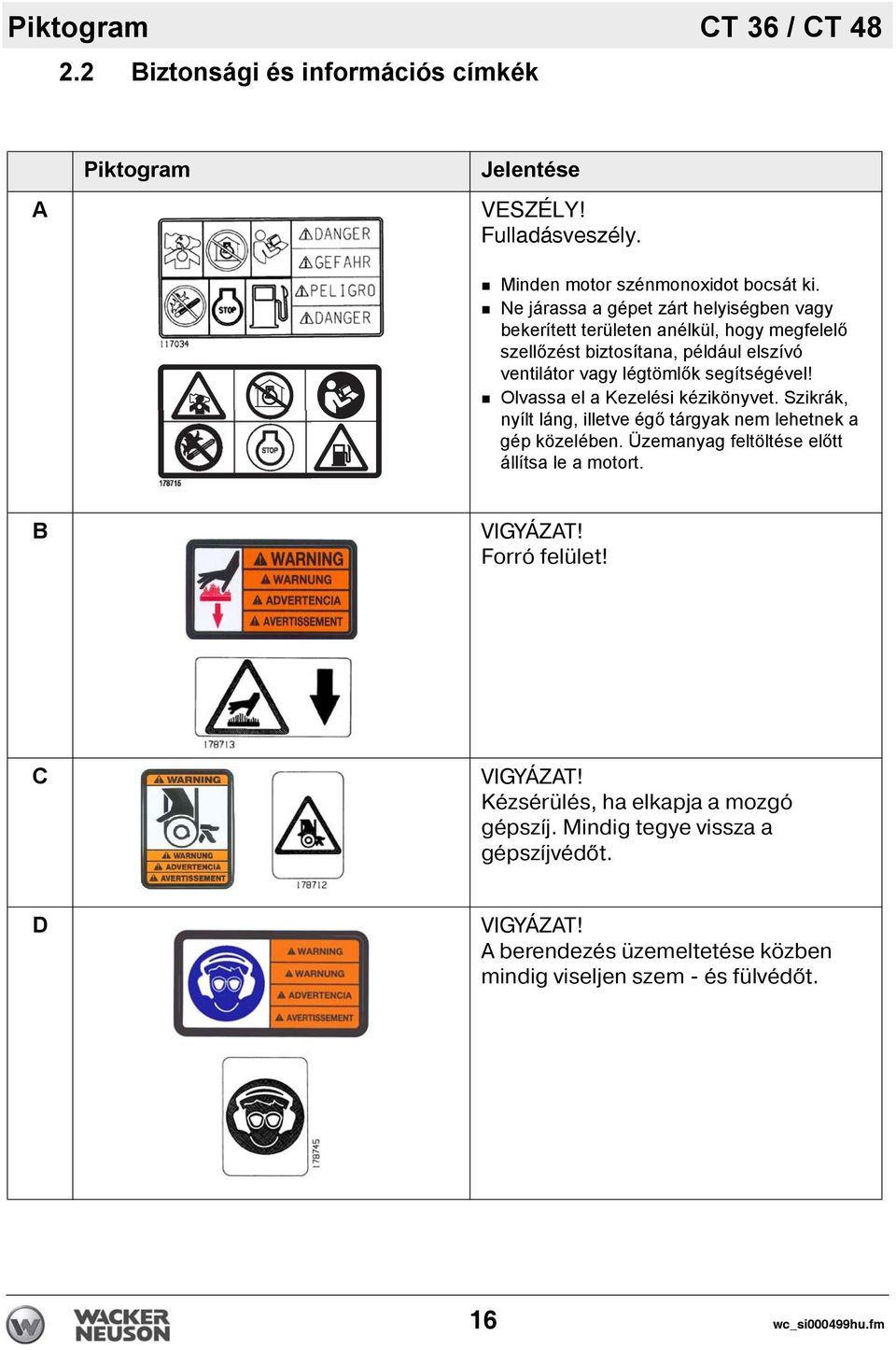

16 Piktogram CT 36 / CT Biztonsági és információs címkék A Piktogram Jelentése VESZÉLY! Fulladásveszély. Minden motor szénmonoxidot bocsát ki. Ne járassa a gépet zárt helyiségben vagy bekerített területen anélkül, hogy megfelelő szellőzést biztosítana, például elszívó ventilátor vagy légtömlők segítségével! Olvassa el a Kezelési kézikönyvet. Szikrák, nyílt láng, illetve égő tárgyak nem lehetnek a gép közelében. Üzemanyag feltöltése előtt állítsa le a motort. B VIGYÁZAT! Forró felület! C VIGYÁZAT! Kézsérülés, ha elkapja a mozgó gépsz j. Mindig tegye vissza a gépsz jvéd t. D VIGYÁZAT! A berendezés üzemeltetése közben mindig viseljen szem - és fülvéd t. 16 wc_si000499hu.fm

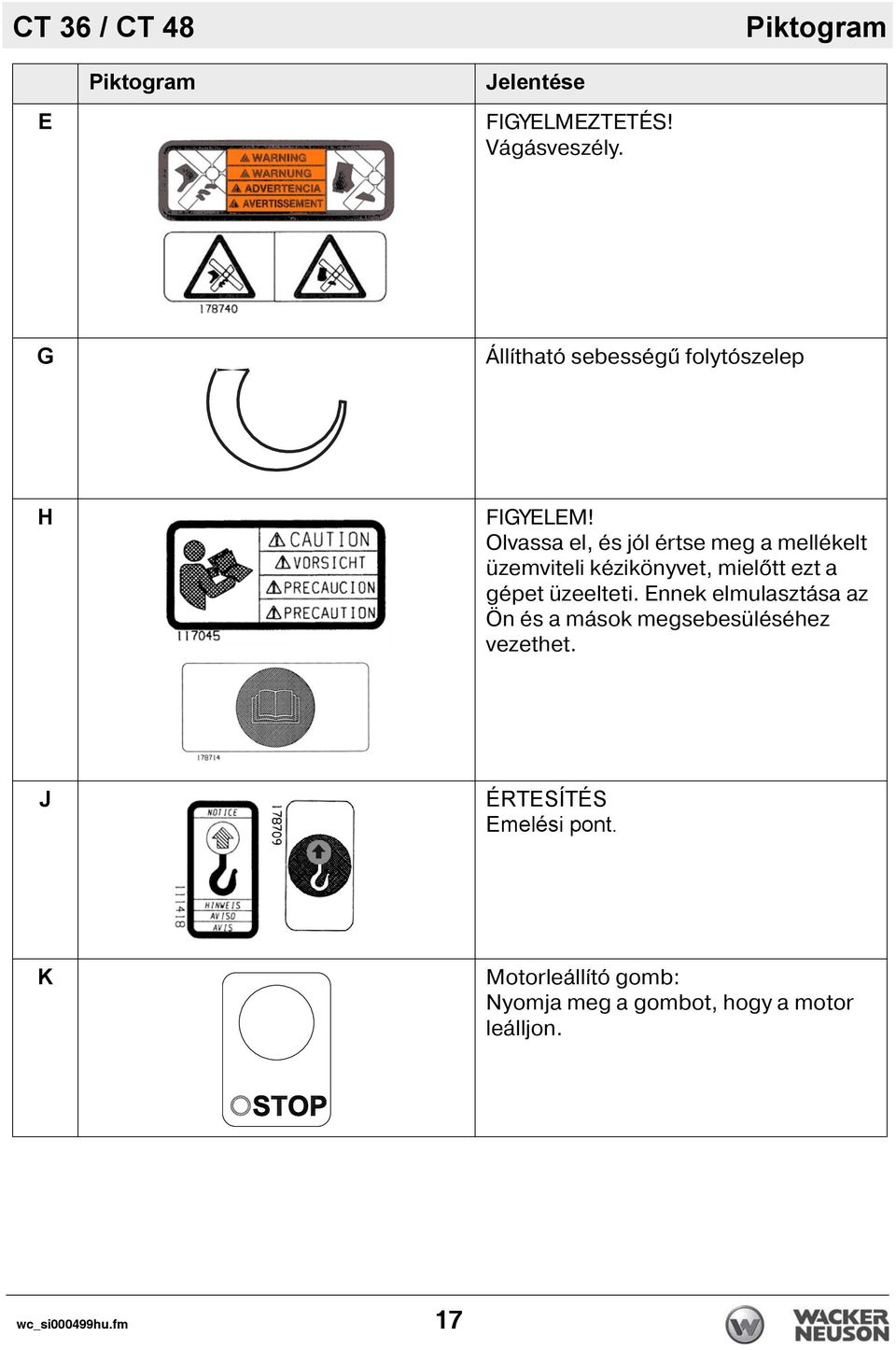

17 CT 36 / CT 48 Piktogram E Piktogram Jelentése FIGYELMEZTETÉS! Vágásveszély. G Áll tható sebességű folytószelep H FIGYELEM! Olvassa el, és jól értse meg a mellékelt üzemviteli kézikönyvet, miel tt ezt a gépet üzeelteti. Ennek elmulasztása az Ön és a mások megsebesüléséhez vezethet. J ÉRTESÍTÉS Emelési pont. K Motorleáll tó gomb: Nyomja meg a gombot, hogy a motor leálljon. wc_si000499hu.fm 17

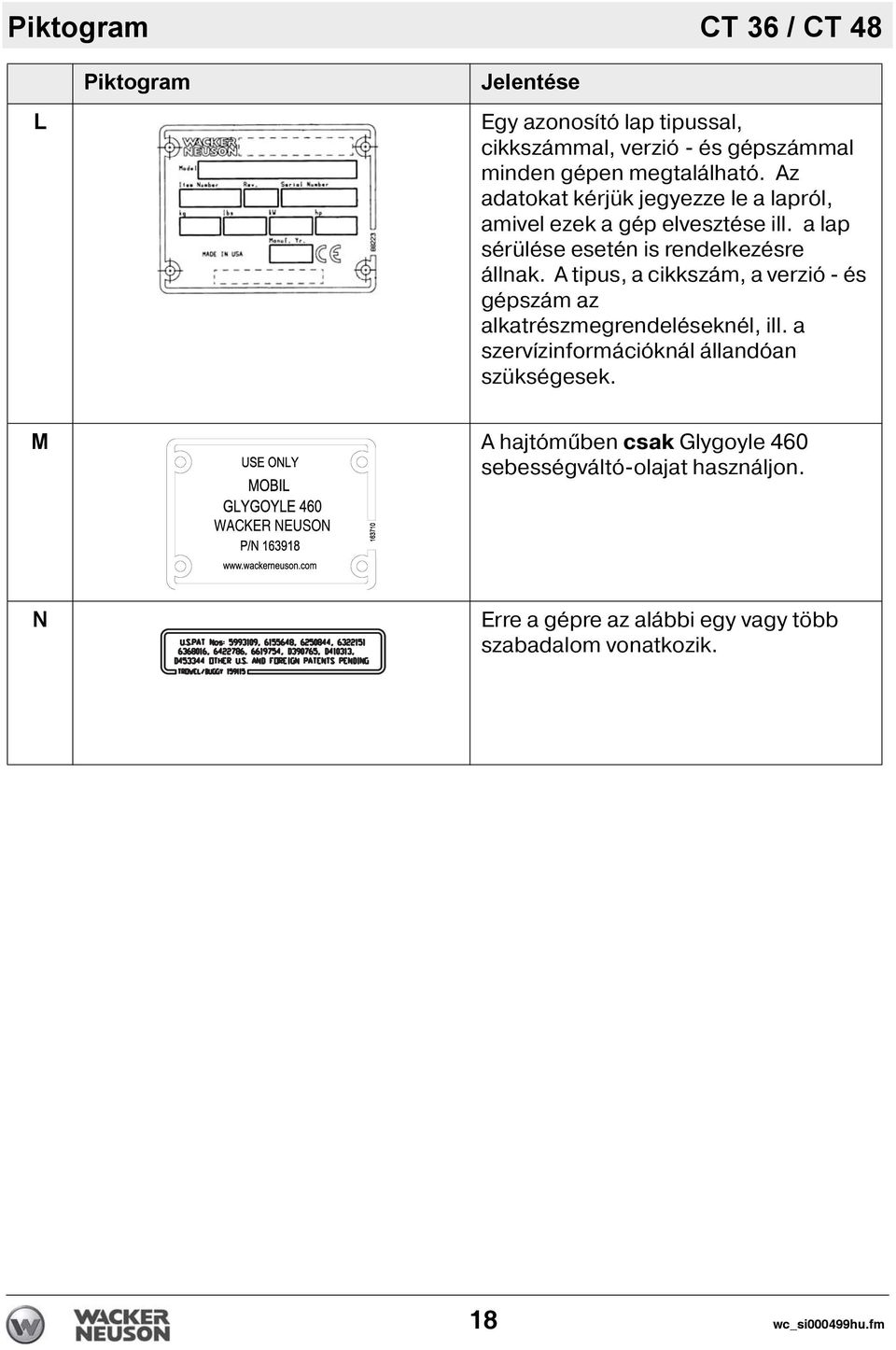

18 Piktogram CT 36 / CT 48 L Piktogram Jelentése Egy azonos tó lap tipussal, cikkszámmal, verzió - és gépszámmal minden gépen megtalálható. Az adatokat kérjük jegyezze le a lapról, amivel ezek a gép elvesztése ill. a lap sérülése esetén is rendelkezésre állnak. A tipus, a cikkszám, a verzió - és gépszám az alkatrészmegrendeléseknél, ill. a szerv zinformációknál állandóan szükségesek. M A hajtóműben csak Glygoyle 460 sebességváltó-olajat használjon. WACKER NEUSON N Erre a gépre az alábbi egy vagy több szabadalom vonatkozik. 18 wc_si000499hu.fm

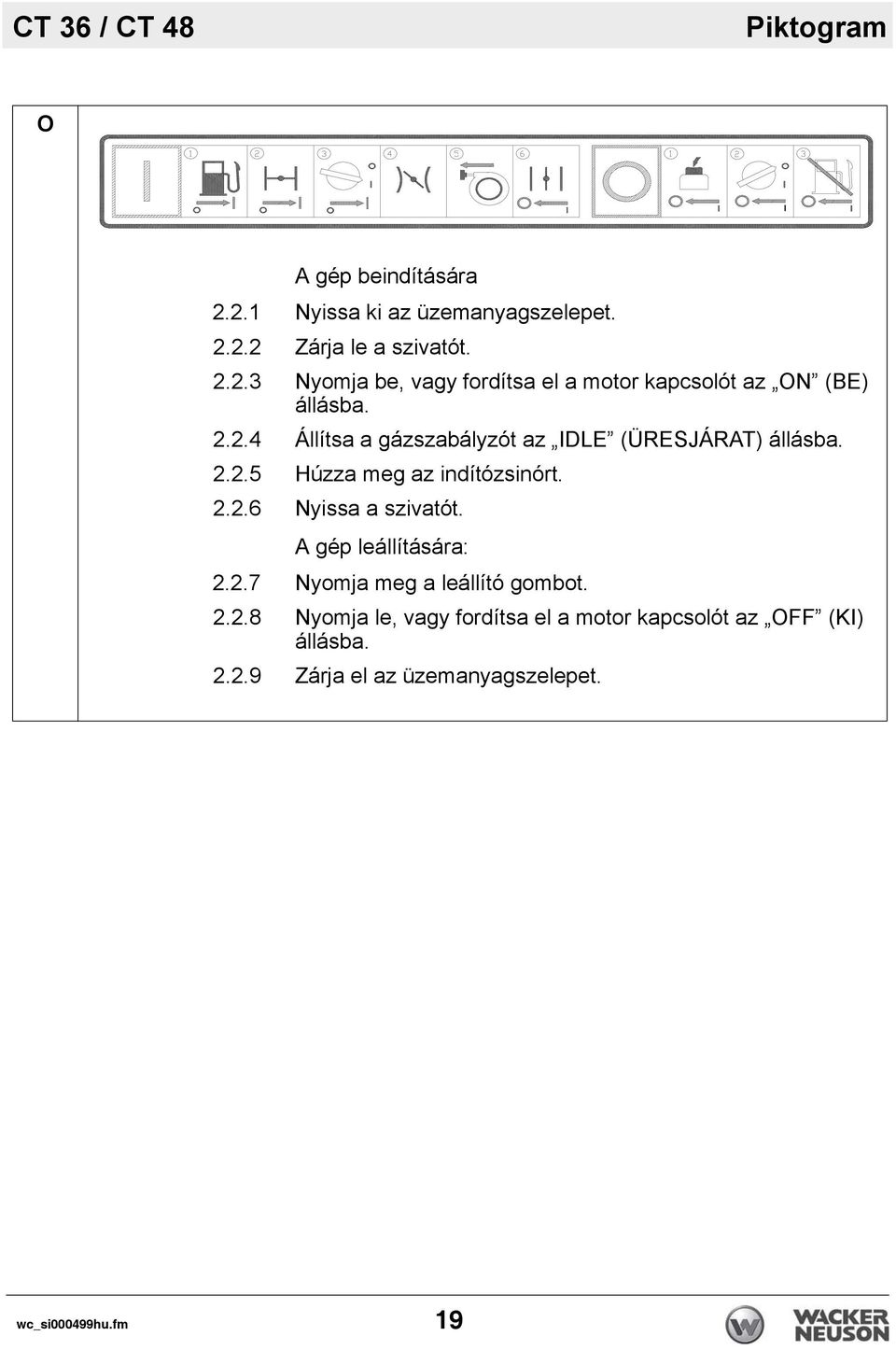

19 CT 36 / CT 48 Piktogram O A gép beindítására Nyissa ki az üzemanyagszelepet Zárja le a szivatót Nyomja be, vagy fordítsa el a motor kapcsolót az ON (BE) állásba Állítsa a gázszabályzót az IDLE (ÜRESJÁRAT) állásba Húzza meg az indítózsinórt Nyissa a szivatót. A gép leállítására: Nyomja meg a leállító gombot Nyomja le, vagy fordítsa el a motor kapcsolót az OFF (KI) állásba Zárja el az üzemanyagszelepet. wc_si000499hu.fm 19

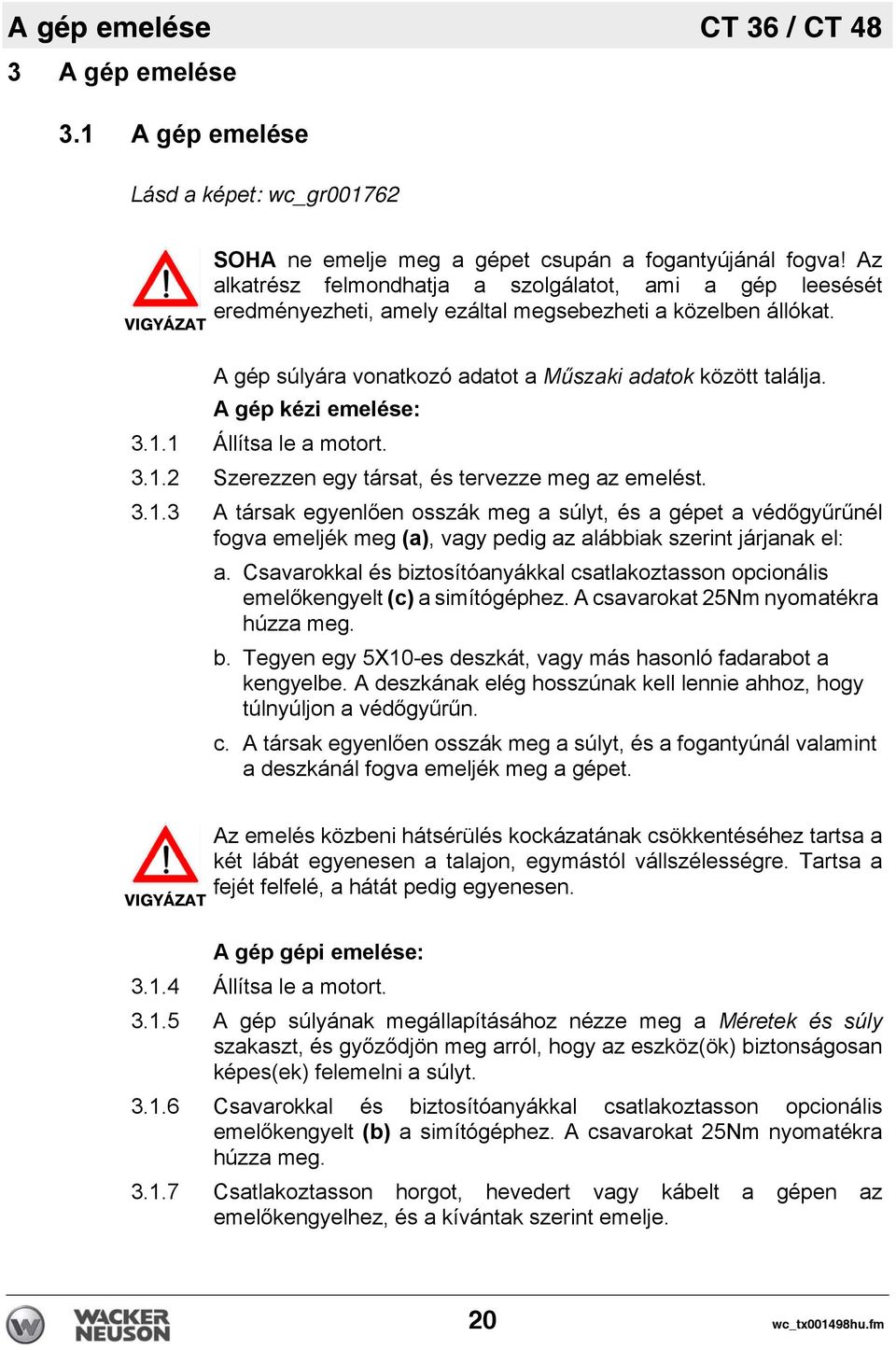

20 A gép emelése CT 36 / CT 48 3 A gép emelése 3.1 A gép emelése Lásd a képet: wc_gr VIGYÁZAT SOHA ne emelje meg a gépet csupán a fogantyújánál fogva! Az alkatrész felmondhatja a szolgálatot, ami a gép leesését eredményezheti, amely ezáltal megsebezheti a közelben állókat. A gép súlyára vonatkozó adatot a Műszaki adatok között találja. A gép kézi emelése: Állítsa le a motort Szerezzen egy társat, és tervezze meg az emelést A társak egyenlően osszák meg a súlyt, és a gépet a védőgyűrűnél fogva emeljék meg (a), vagy pedig az alábbiak szerint járjanak el: a. Csavarokkal és biztosítóanyákkal csatlakoztasson opcionális emelőkengyelt (c) a simítógéphez. A csavarokat 25Nm nyomatékra húzza meg. b. Tegyen egy 5X10-es deszkát, vagy más hasonló fadarabot a kengyelbe. A deszkának elég hosszúnak kell lennie ahhoz, hogy túlnyúljon a védőgyűrűn. c. A társak egyenlően osszák meg a súlyt, és a fogantyúnál valamint a deszkánál fogva emeljék meg a gépet. VIGYÁZAT Az emelés közbeni hátsérülés kockázatának csökkentéséhez tartsa a két lábát egyenesen a talajon, egymástól vállszélességre. Tartsa a fejét felfelé, a hátát pedig egyenesen. A gép gépi emelése: Állítsa le a motort A gép súlyának megállapításához nézze meg a Méretek és súly szakaszt, és győződjön meg arról, hogy az eszköz(ök) biztonságosan képes(ek) felemelni a súlyt Csavarokkal és biztosítóanyákkal csatlakoztasson opcionális emelőkengyelt (b) a simítógéphez. A csavarokat 25Nm nyomatékra húzza meg Csatlakoztasson horgot, hevedert vagy kábelt a gépen az emelőkengyelhez, és a kívántak szerint emelje. 20 wc_tx001498hu.fm

21 CT E A gép emelése Hozzácsatlakoztatott lehúzóléc esetén ne emelje a simítót fej fölé, mivel a léc leeshet és megütheti a közelben dolgozó személyzetet. VIGYÁZAT wc_tx001498hu.fm 21

22 A gép emelése CT E 3.2 Szállító gép Ami szükséges A simítógép súlyát elbírni képes szállítójármű Megfelelő kötelek és láncok Eljárás A gép lekötözéséhez és szállításához az alábbi eljárást kövesse A simítógépet emelje rá a szállítójárműre A fogantyút úgy helyezze el, hogy ne nyúljon túl a szállítójármű alapterületén Az alábbi eljárást követve csatlakoztassa a köteleket/láncokat a simítógép védőgyűrűjéhez. a. A védőgyűrűn olyan alacsonyan helyezze el azokat, amennyire csak lehet, hogy a váltómű kimenő tengelyére nehezedő terhelést minimalizálja. b. Az ábra szerinti keresztező mintát alkalmazza A köteleket/láncokat rögzítse a szállítójárműhöz. Ne húzza azokat túl szorosra! Eredmény A gép ezzel készen áll a szállításra. 22 wc_tx001498hu.fm

23 CT 36 / CT 48 4 Uzemelés Uzemelés 4.1 A gép előkészítése első használatra Előkészítés az első használatra A gép első használatra való felkészítéséhez: Ellenőrizze, hogy az összes eltávolítható csomagolóanyagot eltávolították-e a gépről Ellenőrizze, hogy a gép és komponensei nem sérültek-e meg. Amennyiben látható sérülést észlel, ne üzemeltesse a gépet! Azonnal keresse meg a Wacker Neuson helyi forgalmazóját, hogy tőle kapjon segítséget A géphez mellékelt összes tartozékról vegyen fel leltárt, és ellenőrizze, hogy az összes különálló komponens és záróelem meg van-e A géphez még nem rögzített összetevő alkatrészeket rögzítse a géphez Szükség szerint adagoljon folyadékokat, beleértve az üzemanyagot, gépolajat és akkumulátorsavat is Vigye a gépet az üzemeltetési helyére. 4.2 Az új gép beállítása 4.3 Doporučené palivo A simítógépet a gyárból úgy szállítják le, hogy a fogantyúk és a simítólapátok le vannak szerelve. Kövesse az A simítólapátok felszerelése és A fogantyúk felszerelése és beállítása pontokban leírtakat, amikor az új gépet beállítja, vagy amikor felszereli a fogantyúkat és a simítólapátokat. A motorhoz normál ólommentes benzint kell használni. Csak friss, tiszta üzemanyagot használjon. A vizet vagy szennyez dést tartalmazó üzemanyag az üzemanyagrendszer károsodását okozza. A részletes üzemanyag el rásokhoz olvassa el a motor gépkönyvét. wc_tx000373hu.fm 23

24 Uzemelés CT 36 / CT A simítólapátok felszerelése A simítógépekhez négy különböző típusú simítólemez alkalmazható. A lebegő tárcsák nagyméretű tárcsaalaku lemezek, amelyek a befejező vagy a kombinációs simítólemezekre szerelhetők fel; ezek csak a 91 cm-es (36 hüvelykes) gépekhez kaphatók. A lebegőlemezek minden méretű géphez kaphatók; ezek a befejező vagy a kombinációs lemezekre csatolhatók. Mindkettőt a munka kezdeti szakaszában használják. Ezek nincsenek szögbe állítva. A simítólapátokat a munka végső fázisaiban használják, és fokozatosan emelkednek a beton lesimításához. A kombinációs lemezek a munkafolyamat során bármikor használhatók. Ezeket a simítólemezek, vagy a lebegőtárcsák és a befejező lemezek helyett alkalmazzák. Megjegyzés: A simítógép lapátok NEM csereszabatosak, ezért soha NE szereljen fel nagyobb átmérőjű lapátokat egy kisebb átmérőjű simítógépre A simítólapát mindkét széle lapos, és mindkét forgásirányban felszerelhető. Kombinált simítólapátokat az (a) ábra szerint kell felszerelni. Ezzel ugyanis helyesen állítja be a simítólapát profilozott élét a gép óramutató szerinti forgásirányához képest Rögzítse a simítólapátokat a simítógép erre szolgáló tartóira colos csavarokkal (b). Felszerelés előtt mártsa a csavarfejeket kenőzsírba. Ezzel megakadályozza, hogy a beton megkösse a csavarokat is, és könnyebbé teszi a simítólapátok későbbi leszerelését A fel nem használt csavarfuratokat a simítólapát merevítő tartóján műanyag dugókkal dugaszolja be (c), hogy megakadályozza a furatok betonnal való feltöltődését. Ne emelje a simítógépet fejmagasság fölé, ha lebegő tárcsa lehúzóléc van rászerelve, mert a lebegő tárcsa leeshet és megüthet egy közelben dolgozó személyt. VIGYÁZAT 24 wc_tx000373hu.fm

25 CT 36 / CT 48 Uzemelés wc_tx000373hu.fm 25

26 Uzemelés CT 36 / CT Kihajtható fogantyú Lásd a képet: wc_gr001758, wc_gr Új gépeken a cs fogantyú az emelkedésszabályozóval (Elcsavarós vagy Pro-Shift ) (c), leáll tó gombbal (b), fojtószeleppel (a), csavarokkal (g), és az anyával (m) összeszerelve jön. A cs fogantyú szerelvény telep tése: Összecsukható fogantyúval ellátott gépeken egyenes tse ki a fogantyút, és húzza meg a gombot (e) a fogantyú rögz téséhez az adott helyzetben Húzza ki az emelkedésszabályozó kábelt (j) a cs alsó végéb l és távol tsa el az anyát a kábelr l Fűzze keresztül a kábelt a fogantyú (f) alaplemezén és a tárcsa (h) fölött a bemutatottak szerint Csatlakoztassa a cs fogantyút a fogantyú alaplemezéhez két M8x65 csavarral (g). A csavarokat 25Nm nyomatékra húzza meg Tolja a Pro-Shift fogót teljesen el re (a kezel t l el) VAGY a lehet legtávolabb ford tsa el az óra járásával ellenkez irányba az elcsavarós emelkedésszabályozó fogantyút. Csatlakoztassa a kábelt a villához (k) a bemutatottak szerint, és úgy áll tsa be a kábelanyát (m), hogy a kábel szorosan illeszkedjen, és a sim tólécek v zszintesen feküdjenek (0 emelkedés) Mozd tsa a fojtószelepet (a1) alapjárati helyzetbe. Vegye le a légszűr fedelét. Vezesse keresztül a kábelt a visszapattanó fedél szor tóján. Csatlakoztassa a gázbowdent a motor fojtószelep konzoljához úgy, hogy a z-kanyart áthelyezi a fojtószelep lemezben lev furaton. Rögz tse a kábelt a fojtószelepház konzoljába. Zárja le a légszűr fedelét Csatlakoztassa az elektromos vezetéket a fogantyún a motorvezeték két végéhez. A felszerelésre vonatkozó további részletekért lásd a fogantyú utas táslapját. Megjegyzés: Wacker Neuson motorokkal ellátott gépeken ne csatlakoztasson csomagban lev vezetékeket a fogantyúban lev vezetékekhez Áll tható fogantyúval ellátott gépeken poz cionálja a fogantyút a gomb (d) meglaz tásával, és a fogantyú felfelé vagy lefelé áll tásával, hogy az megfeleljen a kezel nek. Húzza meg a gombot a fogantyú rögz téséhez az adott helyzetben. 26 wc_tx000373hu.fm

27 CT 36 / CT 48 Uzemelés f g h j m k wc_gr wc_tx000373hu.fm 27

28 Uzemelés CT 36 / CT Kezelőszervek Tájék oztat ás Le rás Tájék oztat ás Le rás a Fojtószelep-kar d Fogantyú magasságbeáll tó (ha felszerelésre került) b Leáll tó gomb e Összecsukható fogantyúáll tó (ha felszerelésre került) c Elford tható lemezszög beáll tó szabályzóval vagy Pro-Shift lemezszög beáll tó szabályzóval 28 wc_tx000373hu.fm

29 CT 36 / CT Fékezőrendszer Uzemelés A sim tógép fékez rendszere rugós terhelésű. A fék mindig bekapcsolódik, ha a váltómű bemeneti tengelye nem forog, és/vagy nincs ellenállás a sim tógép lapátjaival szemben. A fék kioldásra kerül, amikor a bemeneti tengely forog, és kimozdul a leültetett helyzetéb l. Ez akkor kerül végrehajtásra, amikor az ezen a tengelyen lev fogaskerék forog a kimeneti tengely fogaskereke ellenében, kitolva a tengelyt. Ha nincs, vagy alacsony a lapátokkal szembeni ellenállás, lehet, hogy a fék nem old ki, mivel a lapátokkal szembeni ellenállás az, amely lehet vé teszi a fék kioldását. Ha a gép fel van függesztve vagy nagyon megcsiszolt, csúszós felületen áll, a fék nem fog kioldani, és sz jcsúszást okozhat. 4.8 Motorvezérlő modul A sim tógép irány thatatlan körbeforgásának megakadályozása érdekében, a motor vezérlés modul bizonyos feltételek esetén leáll tja a motort. Például, ha a kezel nem fogja a markolatot, a motor vezérlés modul érzékeli, hogy a sim tógép körbe forog és leáll tja a motort. A forgó sim tógép lendülete működésbe hozza a féket és leáll tja a markolatot, ha az 270 -on túl elfordulna. A motorvezérl modul teszteléséhez ind tsa be a gépet, és rántsa jobbra a fogantyút. A motornak meg kell állnia. Ha a motor nem áll meg, ismételje meg a rántó mozgást, am g a motor meg nem áll. Ha a motor nem áll le, nyomja meg a leáll tó gombot, és kapcsolja ki a motort. NE üzemeltesse a gépet, am g a motorvezérl modul kicserélésre nem került. VIGYÁZAT 4.9 Leállító gomb NE üzemeltesse a sim tógépet, ha a motorvezérl modul ki van iktatva, vagy nem működik megfelel en. Lásd a képet: wc_gr A leáll tó gomb (b) megnyomásakor a motor leáll. A sim tógép irány thatatlan körbeforgásának megakadályozása érdekében, a motor vezérlés modul bizonyos feltételek esetén leáll tja a motort. Például, ha a kezel nem fogja a markolatot, a motor vezérlés modul érzékeli, hogy a sim tógép körbe forog és leáll tja a motort. A forgó sim tógép lendülete működésbe hozza a féket és leáll tja a markolatot, ha az 270 -on túl elfordulna. wc_tx000373hu.fm 29

30 Uzemelés CT 36 / CT Indítás előtt A sim tógép ind tása el tt az alábbiakat ellen rizze: olajszintj a motorban olajszint a hajtóműben üzemanyagszint légszűr állapota üzemanyagvezetékek állapota sim tókarok és lécek állapota gyűrűs véd burkolat állapota c mke le rások fogantyú magassága, hogy megfeleljen a kezel nek 4.11 Beindítás Honda Lásd a képet: wc_gr003219, wc_gr Nyissa ki az üzemanyag-szelepet a kar jobbfelé mozgatásával (g1). Megjegyzés: Hideg motornál a sz vató karját mozgassa zárt állásba (i1). Meleg motornál viszont áll tsa a sz vatót nyitott helyzetbe (i2) Ford tsa a motor kapcsolóját BE (ON) (h1) állásba Tolja a gázszabályozót üresjárati állásba (a1). Megjegyzés: Alapjárati helyzetben lev fojtószeleppel ind tsa be a motort. Ha a motort akkor ind tja, amikor a fojtószelep nem alapjárati helyzetben van, elképzelhet, hogy a motor nem indul be. Ez a motor vezérlés moduljának egy szolgáltatása, amely megakadályozza a széles nyitott fojtószeleppel történ ind tást Húzza meg az berántó-ind tót (j). A gép beind tásakor ne tegye a lábát a véd gyűrűre, mert a lemezek forgásakor a lába a véd gyűrűn belülre csúszhat, és súlyos sérülést szenvedhet. Megjegyzés: Ha a motorolaj szintje alacsony, a motor nem indul be. Amikor ez történik, ellen rizze az olajszintet, és szükség szerint pótolja az olajat Ahogy a motor felmelegszik, nyissa ki a sz vatót (i2) Nyissa ki a fojtószelepet (a2) a sim tógép működtetéséhez. A fojtószeleppel szabályozva áll tsa be a sim tólapátok fordulatszámát az adott feltételeknek megfelelen. VIGYÁZAT 30 wc_tx000373hu.fm

31 CT 36 / CT 48 Uzemelés h2 g2 g1 h1 i1 i2 j wc_gr Leállítás Honda Lásd a képet: wc_gr003219, wc_gr Csökkentse a motor fordulatszámát üresjáratig a fojtószelep karjának lassú helyzetbe (a1) való mozgatásával Nyomja meg a leáll tó gombot (b) Tegye a motor kapcsolóját KI (OFF) (h2) állásba Zárja el az üzemanyag-szelepet a kar balfelé mozgatásával (g2). wc_tx000373hu.fm 31

32 Uzemelés CT 36 / CT Beindítás Wacker Neuson Lásd a képet: wc_gr003219, wc_gr A fogantyú (g1) lenyomásával nyissuk ki az üzemanyagszelepet. Megjegyzés: Ha a motor hideg, áll tsa a fojtószelep karját (i2) zárt állásba. Ha a motor meleg, áll tsa a fojtószelepet (i1) nyitott állásba Ford tsa a motorkapcsolót (h2) ON (BE) állásba Tolja a gázszabályozót üresjárati állásba (a1). Megjegyzés: Alapjárati helyzetben lev fojtószeleppel ind tsa be a motort. Ha a motort akkor ind tja, amikor a fojtószelep nem alapjárati helyzetben van, elképzelhet, hogy a motor nem indul be. Ez a motor vezérlés moduljának egy szolgáltatása, amely megakadályozza a széles nyitott fojtószeleppel történ ind tást Húzza meg az (j) ind tózsinórt. A gép beind tásakor ne tegye a lábát a véd gyűrűre, mert a lemezek forgásakor a lába a véd gyűrűn belülre csúszhat, és súlyos sérülést szenvedhet. Megjegyzés: Ha a motorolaj szintje alacsony, a motor nem indul be. Amikor ez történik, ellen rizze az olajszintet, és szükség szerint pótolja az olajat A motor felmelegedésével nyissa a fojtószelepet (i1) Nyissa ki a fojtószelepet (a2) a sim tógép működtetéséhez. A fojtószeleppel szabályozva áll tsa be a sim tólapátok fordulatszámát az adott feltételeknek megfelelen. VIGYÁZAT 32 wc_tx000373hu.fm

33 CT 36 / CT 48 Uzemelés g2 h2 g1 h1 i2 i1 j wc_gr Leállítás Wacker Neuson Lásd a képet:wc_gr003219, wc_gr Csökkentse a motor fordulatszámát üresjáratig a fojtószelep karjának lassú helyzetbe (a1) való mozgatásával Nyomja meg a leáll tó gombot (b) Ford tsa a motorkapcsolót (h1) OFF (KI) állásba Zárjuk el az üzemanyagszelepet (g2). wc_tx000373hu.fm 33

34 Uzemelés CT 36 / CT A kezelő elhelyezkedése 4.16 Üzemelés A gép biztonságos és hatékony alkalmazása a kezelő felelősségét képezi. A gép feletti teljes uralom fenntartása csakis akkor lehetséges, ha a kezelő mindenkor a munkának megfelelő módon helyezkedik el. A gép üzemeltetése közben a kezelőnek az alábbiakat kell tennie: a gép mögött kell állnia vagy járnia, előre nézve mindkét kezének a vezérlőkaron kell lennie a vezérlőkarra gyakorolt lefelé irányuló nyomással kell irányítania a simítógép mozgását Lásd a képet: wc_gr VIGYÁZAT MINDIG tesztelje a motorvezérl modul működését a sim tógép üzemeltetése el tt. NE üzemeltesse a sim tógépet, ha a motorvezérl modul nem működik megfelel en. Válassza ki a megfelel sim tólapát t pust, majd szerelje fel a sim tólapátokat az arra szolgáló tartókra. Ne használjon vegyesen sim tó vagy pol rozó lapátokat a kombinált lapátokkal. Megjegyzés: Még lágy betonnal dolgozva ne engedje, hogy a sim tógép túl hosszú ideig legyen egyhelyben. Mindig emelje fel a sim tógépet a betonlapról, amikor elkészült a művelettel. Megjegyzés: Hivatkozás a bal és jobb oldalra mindig a gépkezel szemszögéb l történik Áll tsa a fogantyú magasságát a gépkezel nek megfelel magasságba. Lásd A fogantyúk felszerelése és beáll tása. ÉRTESÍTÉS: Ne k sérelje meg a fogantyú magasságának áll tását a sim tógépen, miközben az jár Ind tsa be a motort, és a fordulatszám növelése mellett pörgesse fel a lapátokat. Áll tsa be a fordulatszámot a cs fogantyúen található fojtószelep-kezel szerv seg tségével, hogy az megfeleljen az adott munkafeltételeknek A sim tógép el re haladásához forgassa a kormányt az óramutató járásával megegyez irányba (a) Hátrafelé, forgassa a kormányt az óramutató járásával ellentétes irányba (b) Balfelé mozgatáshoz húzza kiss felfelé a fogantyút (c). 34 wc_tx000373hu.fm

35 CT 36 / CT 48 Uzemelés Jobbfelé mozgatáshoz kiss nyomja lefelé a fogantyút (d) Használat után mindig tiszt tsa meg a sim tógépet a felfreccsent betontól. VIGYÁZAT A gép tiszt tása vagy szervizelése el tt hagyja lehűlni a kipufogót. A forró kipufogó meggyújthatja az üzemanyagot és tüzet okozhat.. Javasoljuk, hogy minden egyes munkafelület 90 -os szögben helyezkedjen el a korábban már kezelt munkafelületekhez képest. Ez ugyanis el seg ti annak megakadályozását, hogy mélyedések keletkezzenek a betonlapok felületén. Az ábra szerinti illusztrációban például a munkafelületek második sorozata (2) 90 -os szögben helyezkedik el az els nek megmunkált b munkafelületekhez képest. VIGYÁZAT A sim tógép kezel jen k vül más személy ne tartózkodjon a munkaterületen, mivel a működ sim tógép lemezei súlyos sérülést okozhatnak. a 1 c d 2 b wc_gr wc_tx000373hu.fm 35

36 Uzemelés CT 36 / CT Vészhelyzeti leállítási eljárás Eljárás Amennyiben a gép üzemeltetése közben a gép meghibásodik, illetve baleset történik, az alábbi eljárást kövesse: Állítsa le a motort Zárja el az üzemanyagszelepet Helyes emelési módszerek segítségével távolítsa el a gépet a munkahelyszínről Tisztítsa le a betont a lapátokról és a gépről További utasításokért lépjen kapcsolatba a gépkölcsönzővel vagy a gép tulajdonosával Hajlásszög beállítása Lásd a képet: wc_gr Gyaluvas hajlásszögbeáll tás: A = élfrord tható szögű lemezheáll tás: A sim tólapátok hajlásszögének beáll tásához forgassa el a hajlásszög áll tó gombot (a) az óramutató járásával megegyez irányba a hajlásszög növelése, illetve az óramutató járásával ellenkez irányba a hajlásszög csökkentése érdekében. B = Pro-Shift lemez, emelési sz g beáll tás: A kart (b) a kezel felé húzva a szög növekszik. A kart a kezel t l eltolva a szög csökken. 36 wc_tx000373hu.fm

37 CT 36 / CT 48 Uzemelés A B C D a 1 b wc_gr Tájékoztatás C = A beton által meghatározott munkafeltételek D = Javasolt üzemi hajlásszög 1 Nedves felület-megmunkálási S kban (nincs hajlásszög) fázisa 2 Nedves/műanyag megmunkálási Enyhe hajlásszög (5 ) fázisa 3 Műanyag megmunkálási fázisa Emelt hajlásszög (10 ) 4 Félig megkötött felület/megszilárdult felület pol rozása (csiszolása) Maximális hajlásszög (15-30 ) A végso megmunkálási fázisokhoz néha k vánatos, hogy súlyokat adjanak a sim tógép védogyuruihez a pol rozó ero növelésére. A Wacker Neuson súlykészleteket száll t erre a célra. wc_tx000373hu.fm 37

38 Karbantartás CT 36 / CT 48 5 Karbantartás 5.1 Időszakos karbantartási ütemterv Az alábbi táblázat a gép alapvető karbantartási feladatait ismerteti. A pipával jelölt feladatokat a kezelő is elvégezheti. A fekete négyzetekkel jelölt feladatok külön képzést és felszerelést igényelnek. Naponta Az els 20 óra után Minden 50 óra után Minden 100 óra után Minden 300 óra után Ellen rizze az üzemanyag-szintet. Ellen rizze a motor olajszintjét. Ellen rizze az üzemanyagvezetékeket. Ellen rizze a légszűr t. Ha szükséges, cserélje ki. Ellen rizze a küls acélszerelvényeket. Minden egyes használat után tiszt tsa meg a sim tógépet a ráfröccsent beton eltávol tásához. Szükség szerint kenje a léclapokat. Tiszt tsa meg a légszűr betéteket. Cserélje ki a motorolajat. Ellen rizze a hajtósz jat. Tiszt tsa ki az üledékcsészét. Ellen rizze és tiszt tsa meg a gyújtógyertyát. Ellen rizze és áll tsa be a szelephézagokat. 38 wc_tx000374hu.fm

39 CT 36 / CT Időszakos karbantartási ütemter Wacker Neuson Karbantartás Az alábbi táblázat a gép alapvető karbantartási feladatait ismerteti. A pipával jelölt feladatokat a kezelő is elvégezheti. A fekete négyzetekkel jelölt feladatok külön képzést és felszerelést igényelnek. Daily After first 25 hours Every 2 weeks or 50 hrs. Every 75 hrs. Every 150 hrs. Every 200 hrs. Every 500 hrs. Check fuel level. Check engine oil level. Inspect fuel lines. Inspect air filter. Replace as needed. Check external hardware. Clean trowel after each use to remove concrete splatter. Change engine oil. * Grease blade arms as needed Clean air cleaner elements. Clean sediment cup / fuel filter. Check and clean spark plug. Check and adjust valve clearance. Replace spark plug. * Perform initially after first 25 hours of operation. Maintenance, replacement or repair of emission control devices and systems may be performed by any repair establishment or individual. wc_tx000374hu.fm 39

40 Karbantartás CT 36 / CT Motorolaj Honda Lásd a képet: wc_gr Az olajat a motor meleg állapotában engedje le Az olaj leeresztéséhez távol tsa el az olajbetölt dugót (a) és a leereszt sapkát (b). Megjegyzés: A környezetvédelem érdekében, helyezzen egy műanyag leped t és egy edényt a gép alá, hogy az esetlegesen lefolyó folyadékokat összegyűjtse. Ezt a folyadékot a környezetvédelmi el rásoknak megfelel en kell ártalmatlan tani Szerelje fel a leereszt sapkát Töltse fel a motor forgattyúházát javasolt olajjal a dugó ny lásának szintjéig (c). Az olaj mennyiségét és t pusát illet en lásd a Műszaki adatok részt Szerelje fel az olajbetölt dugót. 40 wc_tx000374hu.fm

41 CT 36 / CT Motorolaj Wacker Neuson Karbantartás Lásd a képet: wc_gr Az olajat a motor meleg állapotában engedje le. Megjegyzés: A környezetvédelem érdekében, helyezzen egy műanyag leped t és egy edényt a gép alá, hogy az esetlegesen lefolyó folyadékokat összegyűjtse. Ezt a folyadékot a környezetvédelmi el rásoknak megfelel en kell ártalmatlan tani Távol tsa el az olajleereszt sapkát (a) Hagyja, hogy az olaj lefolyjon Szerelje fel a leereszt sapkát Töltse fel a motor forgattyúházát az olajbetölt ny lásán (b) keresztül a szintmér pálca (c) fels jelzéséig. A szint ellen rzéséhez ne csavarja be a mér pálcát. Az olaj mennyiségét és t pusát illet en lásd a Műszaki adatok részt Amikor a forgattyúház tele van, szerelje vissza a mér pálcát. c a b wc_gr wc_tx000374hu.fm 41

42 Karbantartás CT 36 / CT Levegõszûrõ Honda Lásd a képet: wc_gr A motor ktelemes légszűr vel van felszerelve. Gyakran szervizelje a légszűr t, hogy megel zze a porlasztó meghibásodását. ÉRTESÍTÉS: SOHA ne üzemeltesse a motort légszűr nélkül. A motor ugyanis komoly sérülést szenvedhet. SOHA ne használjon benzint vagy más, alacsony lobbanáspontú oldószert a légszűr tiszt tásához. Tüzet vagy robbanást okozhat. VIGYÁZAT! Szerv zeléshez: Szerelje ki a légszűr t (a). Távol tsa el mindkét elemet, és vizsgálja meg, nincsenek-e rajta lyukak vagy szakadások. A sérült elemeket cserélje ki Mossa meg a habos tott anyagból készült elemet (b) enyhe mosószer melegvizes oldatával. Tiszta v zzel gondosan öbl tse ki. Hagyja alaposan megszáradni az elemet. Tiszta motorolajjal itassa át az elemet, majd a felesleges olajat nyomkodja ki bel le A pap relemet (c) könnyedén ütögesse meg vagy belülr l kifelé fújja át sűr tett leveg vel, hogy eltávol tsa a felesleges port. Ha túlságosan szennyezettnek tűnik, cserélje le a pap relemet. 42 wc_tx000374hu.fm

43 CT 36 / CT Levegõszûrõ Wacker Neuson Karbantartás Lásd a képet: wc_gr SOHA NE használjon benzint vagy más alacsony lobbanáspontú oldószert a légszűr tiszt tásához. Ezek az oldószerek tüzet, vagy robbanást okozhatnak. VIGYÁZAT! ÉRTESÍTÉS: SOHA NE üzemeltesse a motort légszűr nélkül, mert ez a motor súlyos károsodásához vezet. A döngöl gép kételemes leveg tiszt tóval van ellátva. Normális működési környezetben feltételek mellett, ezekeket az elemeket hetente egyszer kell tiszt tani. Nehéz, száraz és poros környezetben az elemeket naponta kell tiszt tani. Ha valamelyik szűr elem annyira tel t dik, hogy azt már nem lehet takar tani, cserélje ki Vegye le a légszűr fedelét (a). Egyenesen felfelé húzva távol tsa el a szűr szerelvényt. Lyukak vagy szakadások szempontjából ellen rizze mindkét betétet. Cserélje ki a sérült elemeket A habelemet (b) gyenge mosószerrel és melegv zzel mossuk át. Alaposan öbl tsük ki tiszta v zzel, majd hagyjuk megszáradni A pap relem (c) seg tségével óvatosan itassuk fel a szennyez déseket és a sűr tett leveg által kinyomott anyagokat. Ha a pap r szennyezett, cseréljük ki. a b c wc_gr wc_tx000374hu.fm 43

44 Karbantartás CT 36 / CT Gyújtógyertya Lásd a képet: wc_gr Szükség szerint tiszt tsa meg vagy cserélje le a gyújtógyertyát, biztos tva ezzel a helyes üzemelést. Lapozza fel a motor Üzemviteli gépkönyvét. A hangtomp tó nagyon felforrósodik üzem közben, és a motor leállása után még egy ideig forró is marad. Ne nyúljon a hangtomp tóhoz, am g forró. Megjegyzés: Lásd Műszaki adatok - Áll tsa be a szikraközt, Javasolt gyújtógyertya t pus Szerelje ki a gyújtógyertyát, és vizsgálja meg Ha a szigetel burkolat repedezett vagy csorba, cserélje ki a gyújtógyertyát. Tiszt tsa meg a gyújtógyertya elektródáit egy drótkefével Áll tsa be a szikraközt (a) Er sen csavarja be a gyújtógyertyát. ÉRTESÍTÉS: A kilazult gyújtógyertya nagyon er sen felhevülhet, s ez károsodást okozhat a motorban. VIGYÁZAT 44 wc_tx000374hu.fm

45 CT 36 / CT Az üledékgyûjtõ edény tisztítása Honda Karbantartás Lásd a képet: wc_gr Zrja le az üzemanyagcsapot Szerelje ki az üledékgyűjt edényt (a) és a töm t gyűrűt (b) Nem gyúlékony oldószerben gondosan mossa le ket. Szár tsa meg és szerelje vissza Nyissa ki az üzemanyagcsapot, és ellen rizze nincsen-e szivárgás. 5.9 Tisztító üzemanyag szûrõ Wacker Neuson Lásd a képet: wc_gr Ahhoz, hogy kivegye a v zet és a sarat, zárja le az üzemanyag csapot és vegye ki az üzemanyag csészét Ellenor zze le ha az üzemanyag (a) csészében van-e v z és sár Miután kivette a v zet és a sarat, mossa meg az üzemanyag csészét petróleummal vagy benzinnel Figyelmesen szerelje vissza, hogy kerülje el az kiszivárgást. wc_tx000374hu.fm 45

46 Karbantartás CT 36 / CT Üresjárati fordulatszám beállítása Honda Lásd a képet: wc_gr WARNING Remove the drive belt before making any adjustment to the carburetor. See Belt Replacement. The blades will engage unless the belt is removed from the machine. Áll tsa a gépet terhelésmentes vagy üresjáratba a Műszaki adatok alapján Ind tsa be a motort, és engedje felmelegedni normál üzemi homérsékletre Csavarja befelé a fojtószelep csavarját (a), ha növelni akarja a fordulatszámot, vagy csavarja kifelé, ha csökkenteni akarja. Bizonyosodjon meg, hogy a fojtószelep éri a csavart, ford/perc mérés el tt. a wc_gr wc_tx000374hu.fm

47 CT 36 / CT A porlasztó beállítása Honda Karbantartás Lásd a képet: wc_gr VIGYÁZAT Bármilyen beáll tást vgez a porlasztón, elbb mindig távol tsa el az éksz jat. Lásd Az éksz j cseréje. Ha az éksz jat nem szereli le, a lapátok csatlakoztatva maradnak. A segédszikra csavarja (a) korlátozó sapkával van ellátva a leveg - üzemanyag keverék túlzott feldúsulásának megakadályozása, s ezzel az emisszióra vonatkozó szabályozóknak történ megfelelés érdekében. A keverékarányt gyárilag áll tják be és ezért, nem szabadna az utánáll tás szükségességének felmerülni. Ne próbálja meg leszerelni a korlátozó sapkát. Ugyanis a segédszikra csavarjának eltörése nélkül ez nem lehetséges. a wc_gr wc_tx000374hu.fm 47

48 Karbantartás CT 36 / CT Az ékszíj cseréje Lásd a képet: wc_gr002380, wc_gr A sim tógép önbeálló tengelykapcsolóval van ellátva. Ez a tengelykapcsoló automatikusan megfesz ti az éksz jat, és kompenzálja annak kopását. Cserélje le az éksz jat, amikor a tengelykapcsoló már nem képes azt eléggé megfesz teni, hogy csúszás nélkül hajtsa meg a fogaskerekes hajtóművet. Az éksz j cseréjekor: Vegye le a gyújtógyertya vezetékét. A motor véletlen beindulásának elkerülése érdekében mindig vegye le a gyújtógyertya vezetékét, miel tt dolgozni akar a berendezésen. VIGYÁZAT Laz tsa meg a három csavart (d) és távol tsa el a sz j véd burkolatát (c) Forgassa lassan a sz jtrcsát (b) és emelje le a sz jat (a). Megjegyzés: A tengelykapcsoló és a sz jtárcsa gyrilag van beáll tva, ezért egyiket sem szabad leszerelni az éksz j cseréjekor Szerelje fel az új sz jat Szerelje vissza a sz j véd burkolatát az alátétekkel és csavarokkal. A csavarokat 10Nm nyomatékra húzza meg. 48 wc_tx000374hu.fm
