1 SDC - SMILE PARAMÉTER LISTA V3.0 Copyright 2008 Honeywell Kft. HU0B0565-GE5R0308

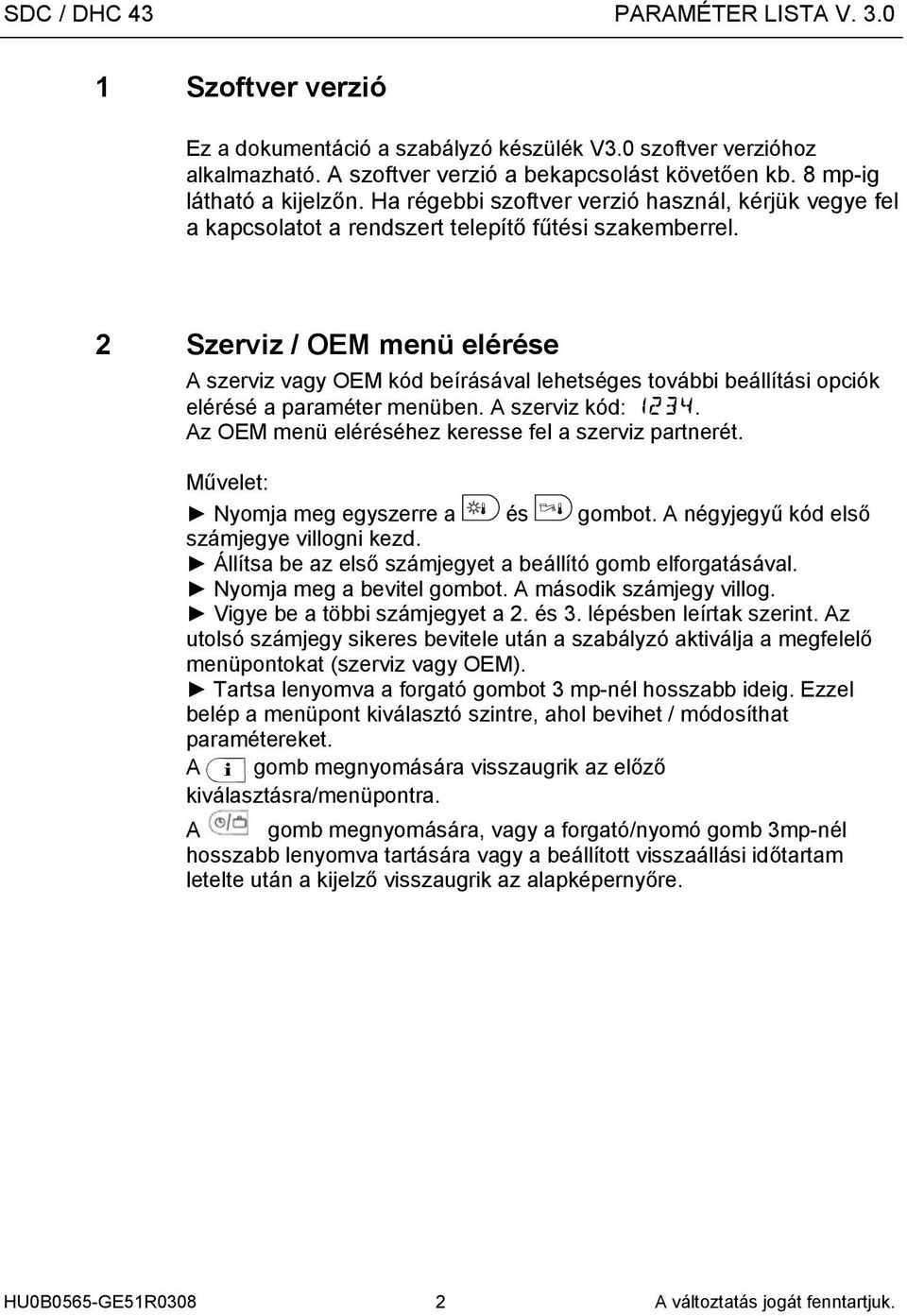

2 Szoftver verzió Ez a dokumentáció a szabályzó készülék V3.0 szoftver verzióhoz alkalmazható. A szoftver verzió a bekapcsolást követően kb. 8 mp-ig látható a kijelzőn. Ha régebbi szoftver verzió használ, kérjük vegye fel a kapcsolatot a rendszert telepítő fűtési szakemberrel. 2 Szerviz / OEM menü elérése A szerviz vagy OEM kód beírásával lehetséges további i opciók elérésé a paraméter menüben. A szerviz kód: 234. Az OEM menü eléréséhez keresse fel a szerviz partnerét. Művelet: Nyomja meg egyszerre a és gombot. A négyjegyű kód első számjegye villogni kezd. Állítsa be az első számjegyet a beállító gomb elforgatásával. Nyomja meg a bevitel gombot. A második számjegy villog. Vigye be a többi számjegyet a 2. és 3. lépésben leírtak szerint. Az utolsó számjegy sikeres bevitele után a szabályzó aktiválja a megfelelő menüpontokat (szerviz vagy OEM). Tartsa lenyomva a forgató gombot 3 mp-nél hosszabb ideig. Ezzel belép a menüpont kiválasztó szintre, ahol bevihet / módosíthat paramétereket. A gomb megnyomására visszaugrik az előző kiválasztásra/menüpontra. A gomb megnyomására, vagy a forgató/nyomó gomb 3mp-nél hosszabb lenyomva tartására vagy a beállított visszaállási időtartam letelte után a kijelző visszaugrik az alapképernyőre. HU0B0565-GE5R A változtatás jogát fenntartjuk.

3 Hidraulika menü (HIDR.) A Hidraulika menü paraméterei a rendszer általános hidraulikai felépítésére, valamint a programozható bemenetek és kimenetek funkcióira vonatkoznak. Az összes paraméter egyenként történő a helyett tipikus alkalmazások esetén az. paraméter megadásával lehet gyorsan a rendszerre illeszteni a szabályzót. A Telepítési útmutatóban található tipikus alkalmazások közvetlenül megadhatók, ahhoz hasonló alkalmazások csak néhány paraméter változtatását igénylik. Egyedi alkalmazásokra történő felhasználás esetén a paramétereket egyenként kell megadni, ekkor az. paraméter maradhat 0000 értéken. Példa: A szabályzónak a kódnak megfelelő rendszert kell kezelnie. Amennyiben a kiválasztott szabályzó típusnak elegendő reléje van, az. paramétert 0202 értékre kell állítani. 0 Hidraulika kód 0, 00, 002,... n 0 02 HMV töltő szivattyú kimenet Nem használt HMV töltő szivattyú 4 HMV cirkulációs szivattyú 5 HMV elektromos fűtőelem 03. Kevert kör (KK-) kimenet Nem használt 3 2 Direkt kör (Külső hőm. függő direkt köri szivattyú) 3. Kevert kör (Külső hőm. függő kevert kör) 6. Kevert kör (Értéktartó szab. hőigénnyel) 7. Kevert kör (Értéktartó szab. hőigénny nélkül) 8. Kevert kör (Kazán visszatérő hőm szab.) 30 HMV értéktartó szabályzás kevert körrel 39 HMV előszabályzás (távfűtési mód) Kevert kör (KK-2) kimenet A i tartomány és funkciók u.a. mint 3 03 Paraméter 05 Direkt kör (DK) kimenet Nem használt 2 2 Direkt köri szivattyú 4 HMV cirkulációs szivattyú 5 HMV elektromos fűtőelem 6 Értéktartó szabályzás (pl. uszoda fűtés) 0 Keringtető szivattyú. kazán köri szivattyú 2 2. kazán köri szivattyú 3 Általános hibajel kimenet 4 Kapcsoló óra kimenet 5 Szoláris szivattyú (csak szabadon programozható kimenetekkel rendelkező típusoknál) 25 Hűtési átkapcsolás 27 Puffer kerülőszelep 06. szabadon programozható Nem használt kimenet 4 HMV cirkulációs szivattyú 5 HMV elektromos fűtőelem 9 Kazán bypass szivattyú 0 Keringtető szivattyú. kazánköri szivattyú 2 2. kazánköri szivattyú 3 Riasztás kimenet 5 Szolár töltő szivattyú 6 Puffer töltő szivattyú 7 Vegyestüzelésű kazánszivattyú 8 Rétegzett tartály töltő szivattyú (DHC) 9 Szolár váltószelep 25 Hűtés átkapcsolás 26 Primer szivattyú (HMV nincs hatással rá) 27 Puffer kerülőszelep szabadon programozható kimenet A i tartomány és funkciók u.a. mint 06 Paraméter Beállítá s HU0B0565-GE5R A változtatás jogát fenntartjuk.

4 08. szabadon programozható Nem használt bemenet 2. külső hőmérséklet érzékelő 2 2. kazán hőmérséklet érzékelő 3 2. HMV tartály hőmérséklet érzékelő 4 2. Puffer tartály hőmérséklet érzékelő 5 Hőigény jel bemenet 6 Külső hibajel bemenet 7. kevert kör visszatérő hőmérséklet érz kevert kör visszatérő hőmérséklet érz. 9 bypass szivattyú visszatérő hőm. érz. 0 Külső kazán tiltás Külső kapcsoló modem 2 Külső információ (hőm. érz.) 3 Közös előremenő hőmérséklet érzékelő 4 Szolár panel visszatérő hőm. érz. 5 Távfűtési rétegzett HMV tartály hőm. érz. 6 Füstgáz hőmérséklet érzékelő 8 Vegyestüzelésű kazán puffer érzékelő 9. Puffer tartály hőmérséklet érzékelő 29 Harmatpont kapcsoló 30 RF20 típusú helyiség érz. direkt körben 3 RF20 típusú helyiség érz.. kevert körben 32 RF20 típusú helyiség érz. 2. kevert körben szabadon programozható A i tartomány és funkciók u.a. mint bemenet 08 Paraméter, de a 6 paraméter nélkül 0 3. szabadon programozható bemenet Indirekt kazán visszatérő hőmérséklet szabályzás keverőszeleppel (KK) A i tartomány és funkciók u.a. mint 08 Paraméter, de a 6 paraméter nélkül, ill. 2 érték jelentése: távfűtési visszatérő hőmérséklet érzékelő, BE 2 Rendszer menü (RENDS) A Rendszer menüben található paraméterek a főbb határoló értékeket és alapokat tartalmazzák. NYELV** Nyelv kiválasztása DE német GB angol FR francia IT olasz NL holland ES spanyol PT portugál HU magyar CZ cseh PL lengyel RO román RU orosz TR török S svéd N norvég IDOPROGRAM Elérhető időprogram P Csak egy programcsoport aktív P csoportok száma P-P3 Három programcsoport aktív SZABALYZ MOD Egyedi ok Közös ok minden fűtési körre engedélyezése 2 Egyedi ok minden fűtési körre NYAR Nyári leállás külső Nem használt 20 C hőmérséklete 5 30 C 05 Fagyvédelem külső Nem használt 3 C hőmérséklet határa NYAR beállított értéke HU0B0565-GE5R A változtatás jogát fenntartjuk.

5 06 Az. szabadon Direkt kör (DK) programozható bemenet 2. Kevert kör (KK) hőigény jele 3 2. Kevert kör (KK2) 4 Használati melegvíz ALL Minden fűtési és HMV körre 07 Az 2. szabadon Lásd: 06 Paraméter programozható bemenet hőigény jele 08 Az 3. szabadon Lásd: 06 Paraméter programozható bemenet hőigény jele 09 Éghajlat C -2 C 0 Épület típusa Könnyű felépítésű 2 2 Közepes felépítésű 3 Nehéz felépítésű Automatikus kilépési idő Nincs automatikus visszatérés 2 (Visszatérés az alap 0.5-5min A beállított időtartamot követő kijelzőre) automatikus visszatérés 2 Rendszer leragadás elleni BE Aktív BE védelem Nem aktív 3 Logikai hibaüzenetek BE Aktív Nem aktív 4 Automatikus i BE Aktív funkció Nem aktív 5* Telepítői kód Nincs telepítői jelszó * Típuskód Típuskód táblázat szerint Típuskód 8 Különböző komfort BE Különböző komfortszintek BE hőmérséklet szintek engedélyezve engedélyezése Különböző komfortszintek tiltva 9 Fagyvédelem módja Folyamatos fagyvédelem 5. paraméter szerint min Ciklikus fagyvédelem 2* Valós idejű óra utánállítás sec 0 sec 23 Felhasználói jelszó Nincs felhasználói jelszó Hűtés átkapcsolási 2 0K 6 hőmérsékletszint NYAR paraméterhez képest Hibamemória, BE 29* Külső érzékelő nélküli C 0 vészműködés karakterisztika SDC / DHC SDC / DHC üzemmód SDC, DHC SDC kiválasztás kiválasztás RESET Paraméter Reset SET a beállító gomb megnyomásával - * OEM ** Egyéb szaqbályzóknál egyéb nyelvek is kiválaszthatók. HU0B0565-GE5R A változtatás jogát fenntartjuk.

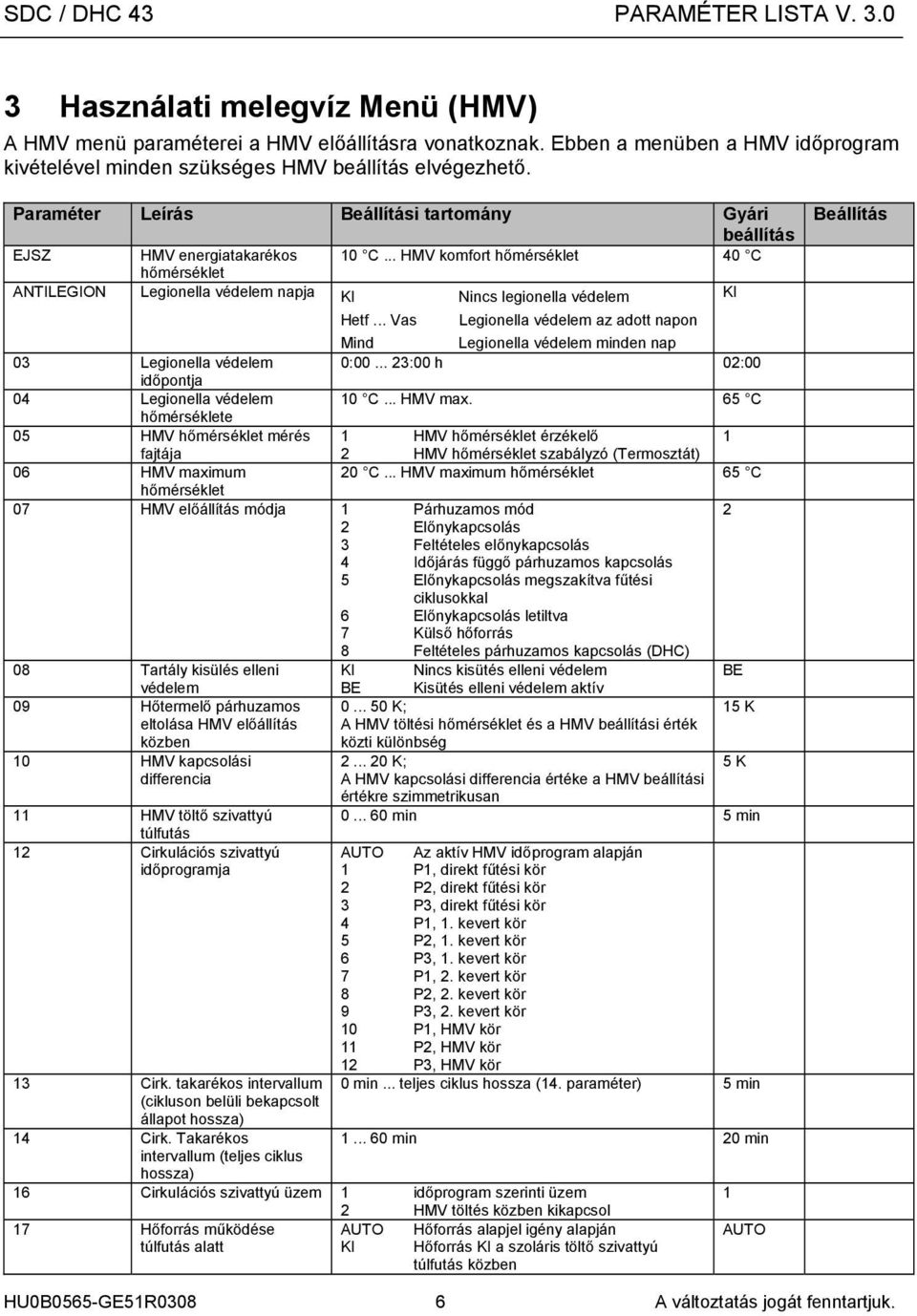

6 3 Használati melegvíz Menü (HMV) A HMV menü paraméterei a HMV előállításra vonatkoznak. Ebben a menüben a HMV időprogram kivételével minden szükséges HMV elvégezhető. EJSZ HMV energiatakarékos 0 C... HMV komfort hőmérséklet 40 C hőmérséklet ANTILEGION Legionella védelem napja Nincs legionella védelem Hetf... Vas Legionella védelem az adott napon Mind Legionella védelem minden nap 03 Legionella védelem 0: :00 h 02:00 időpontja 04 Legionella védelem 0 C... HMV max. 65 C hőmérséklete 05 HMV hőmérséklet mérés HMV hőmérséklet érzékelő fajtája 2 HMV hőmérséklet szabályzó (Termosztát) 06 HMV maximum 20 C... HMV maximum hőmérséklet 65 C hőmérséklet 07 HMV előállítás módja Párhuzamos mód 2 2 Előnykapcsolás 3 Feltételes előnykapcsolás 4 Időjárás függő párhuzamos kapcsolás 5 Előnykapcsolás megszakítva fűtési ciklusokkal 6 Előnykapcsolás letiltva 7 Külső hőforrás 8 Feltételes párhuzamos kapcsolás (DHC) 08 Tartály kisülés elleni Nincs kisütés elleni védelem BE védelem BE Kisütés elleni védelem aktív 09 Hőtermelő párhuzamos K; 5 K eltolása HMV előállítás A HMV töltési hőmérséklet és a HMV i érték közben közti különbség 0 HMV kapcsolási differencia HMV töltő szivattyú túlfutás 2 Cirkulációs szivattyú időprogramja 3 Cirk. takarékos intervallum (cikluson belüli bekapcsolt állapot hossza) K; 5 K A HMV kapcsolási differencia értéke a HMV i értékre szimmetrikusan min 5 min AUTO Az aktív HMV időprogram alapján P, direkt fűtési kör 2 P2, direkt fűtési kör 3 P3, direkt fűtési kör 4 P,. kevert kör 5 P2,. kevert kör 6 P3,. kevert kör 7 P, 2. kevert kör 8 P2, 2. kevert kör 9 P3, 2. kevert kör 0 P, HMV kör P2, HMV kör 2 P3, HMV kör 0 min... teljes ciklus hossza (4. paraméter) 5 min 4 Cirk. Takarékos min 20 min intervallum (teljes ciklus hossza) 6 Cirkulációs szivattyú üzem időprogram szerinti üzem 2 HMV töltés közben kikapcsol 7 Hőforrás működése túlfutás alatt AUTO Hőforrás alapjel igény alapján Hőforrás a szoláris töltő szivattyú túlfutás közben AUTO HU0B0565-GE5R A változtatás jogát fenntartjuk.

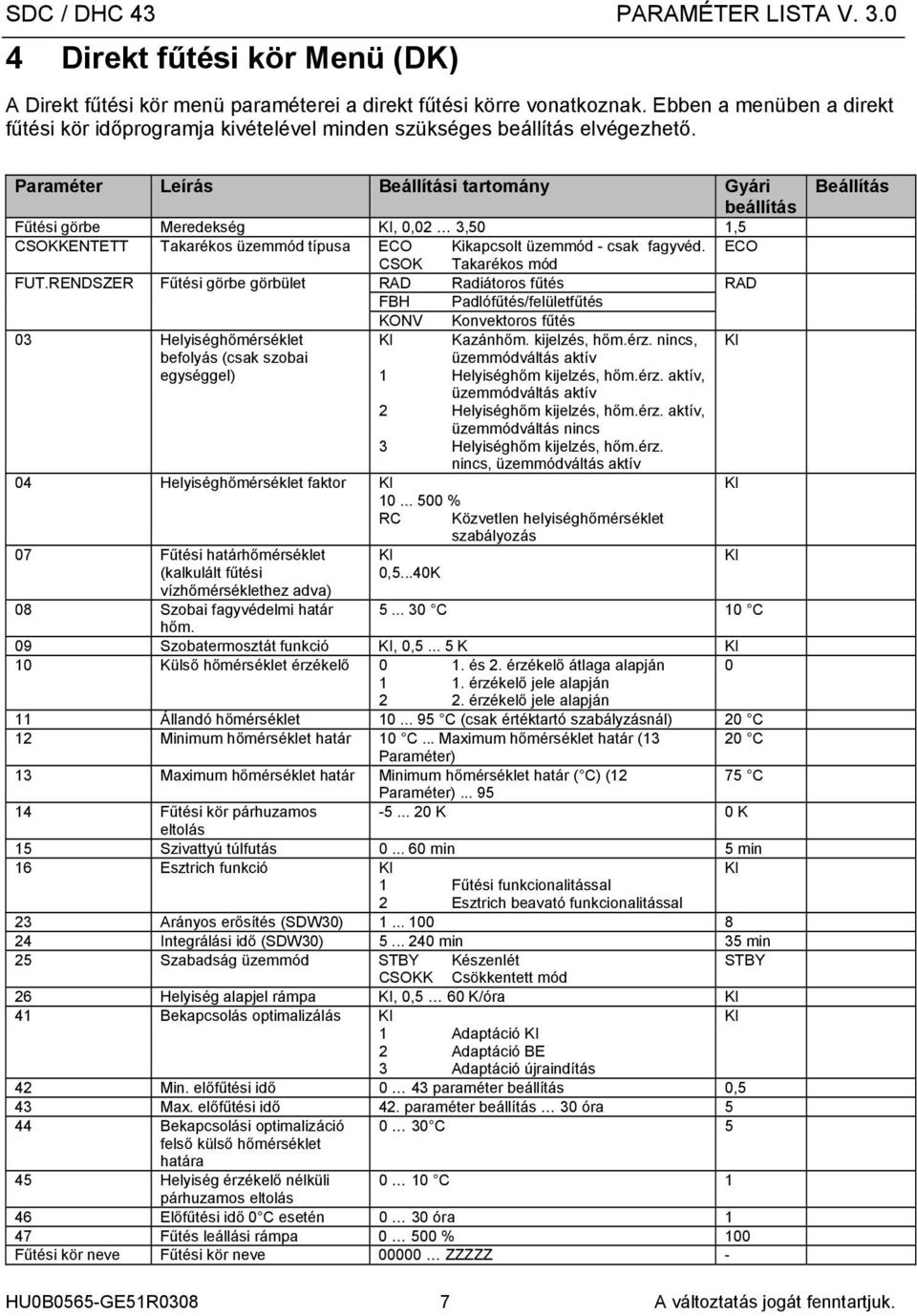

7 4 Direkt fűtési kör Menü (DK) A Direkt fűtési kör menü paraméterei a direkt fűtési körre vonatkoznak. Ebben a menüben a direkt fűtési kör időprogramja kivételével minden szükséges elvégezhető. Fűtési görbe Meredekség, 0,02 3,50,5 CSOKKENTETT Takarékos üzemmód típusa ECO Kikapcsolt üzemmód - csak fagyvéd. ECO CSOK Takarékos mód FUT.RENDSZER Fűtési görbe görbület RAD Radiátoros fűtés RAD FBH Padlófűtés/felületfűtés KONV Konvektoros fűtés 03 Helyiséghőmérséklet Kazánhőm. kijelzés, hőm.érz. nincs, befolyás (csak szobai üzemmódváltás aktív egységgel) Helyiséghőm kijelzés, hőm.érz. aktív, üzemmódváltás aktív 2 Helyiséghőm kijelzés, hőm.érz. aktív, üzemmódváltás nincs 3 Helyiséghőm kijelzés, hőm.érz. nincs, üzemmódváltás aktív 04 Helyiséghőmérséklet faktor 07 Fűtési határhőmérséklet (kalkulált fűtési vízhőmérséklethez adva) 08 Szobai fagyvédelmi határ hőm % RC 0,5...40K Közvetlen helyiséghőmérséklet szabályozás C 0 C 09 Szobatermosztát funkció, 0, K 0 Külső hőmérséklet érzékelő 0. és 2. érzékelő átlaga alapján 0. érzékelő jele alapján 2 2. érzékelő jele alapján Állandó hőmérséklet C (csak értéktartó szabályzásnál) 20 C 2 Minimum hőmérséklet határ 0 C... Maximum hőmérséklet határ (3 20 C Paraméter) 3 Maximum hőmérséklet határ Minimum hőmérséklet határ ( C) (2 75 C Paraméter) Fűtési kör párhuzamos K 0 K eltolás 5 Szivattyú túlfutás min 5 min 6 Esztrich funkció Fűtési funkcionalitással 2 Esztrich beavató funkcionalitással 23 Arányos erősítés (SDW30) Integrálási idő (SDW30) min 35 min 25 Szabadság üzemmód STBY Készenlét STBY CSOKK Csökkentett mód 26 Helyiség alapjel rámpa, 0,5 60 K/óra 4 Bekapcsolás optimalizálás Adaptáció 2 Adaptáció BE 3 Adaptáció újraindítás 42 Min. előfűtési idő 0 43 paraméter 0,5 43 Max. előfűtési idő 42. paraméter 30 óra 5 44 Bekapcsolási optimalizáció 0 30 C 5 felső külső hőmérséklet határa 45 Helyiség érzékelő nélküli 0 0 C párhuzamos eltolás 46 Előfűtési idő 0 C esetén 0 30 óra 47 Fűtés leállási rámpa % 00 Fűtési kör neve Fűtési kör neve ZZZZZ - HU0B0565-GE5R A változtatás jogát fenntartjuk.

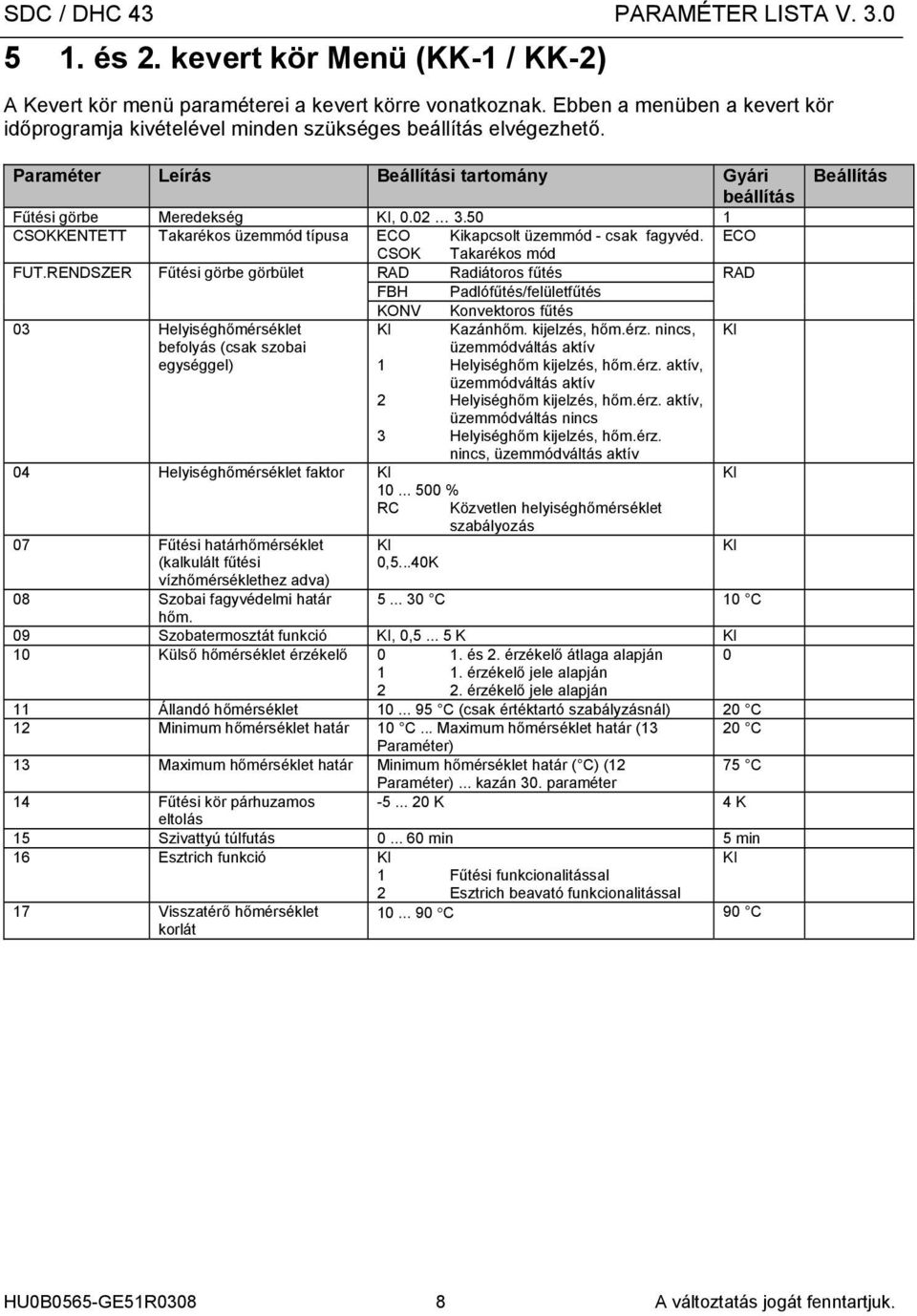

8 5. és 2. kevert kör Menü (KK- / KK-2) A Kevert kör menü paraméterei a kevert körre vonatkoznak. Ebben a menüben a kevert kör időprogramja kivételével minden szükséges elvégezhető. Fűtési görbe Meredekség, CSOKKENTETT Takarékos üzemmód típusa ECO Kikapcsolt üzemmód - csak fagyvéd. ECO CSOK Takarékos mód FUT.RENDSZER Fűtési görbe görbület RAD Radiátoros fűtés RAD FBH Padlófűtés/felületfűtés KONV Konvektoros fűtés 03 Helyiséghőmérséklet Kazánhőm. kijelzés, hőm.érz. nincs, befolyás (csak szobai üzemmódváltás aktív egységgel) Helyiséghőm kijelzés, hőm.érz. aktív, üzemmódváltás aktív 2 Helyiséghőm kijelzés, hőm.érz. aktív, üzemmódváltás nincs 3 Helyiséghőm kijelzés, hőm.érz. nincs, üzemmódváltás aktív 04 Helyiséghőmérséklet faktor 07 Fűtési határhőmérséklet (kalkulált fűtési vízhőmérséklethez adva) 08 Szobai fagyvédelmi határ hőm % RC 0,5...40K Közvetlen helyiséghőmérséklet szabályozás C 0 C 09 Szobatermosztát funkció, 0, K 0 Külső hőmérséklet érzékelő 0. és 2. érzékelő átlaga alapján 0. érzékelő jele alapján 2 2. érzékelő jele alapján Állandó hőmérséklet C (csak értéktartó szabályzásnál) 20 C 2 Minimum hőmérséklet határ 0 C... Maximum hőmérséklet határ (3 20 C Paraméter) 3 Maximum hőmérséklet határ Minimum hőmérséklet határ ( C) (2 75 C Paraméter)... kazán 30. paraméter 4 Fűtési kör párhuzamos K 4 K eltolás 5 Szivattyú túlfutás min 5 min 6 Esztrich funkció Fűtési funkcionalitással 2 Esztrich beavató funkcionalitással 7 Visszatérő hőmérséklet korlát C 90 C HU0B0565-GE5R A változtatás jogát fenntartjuk.

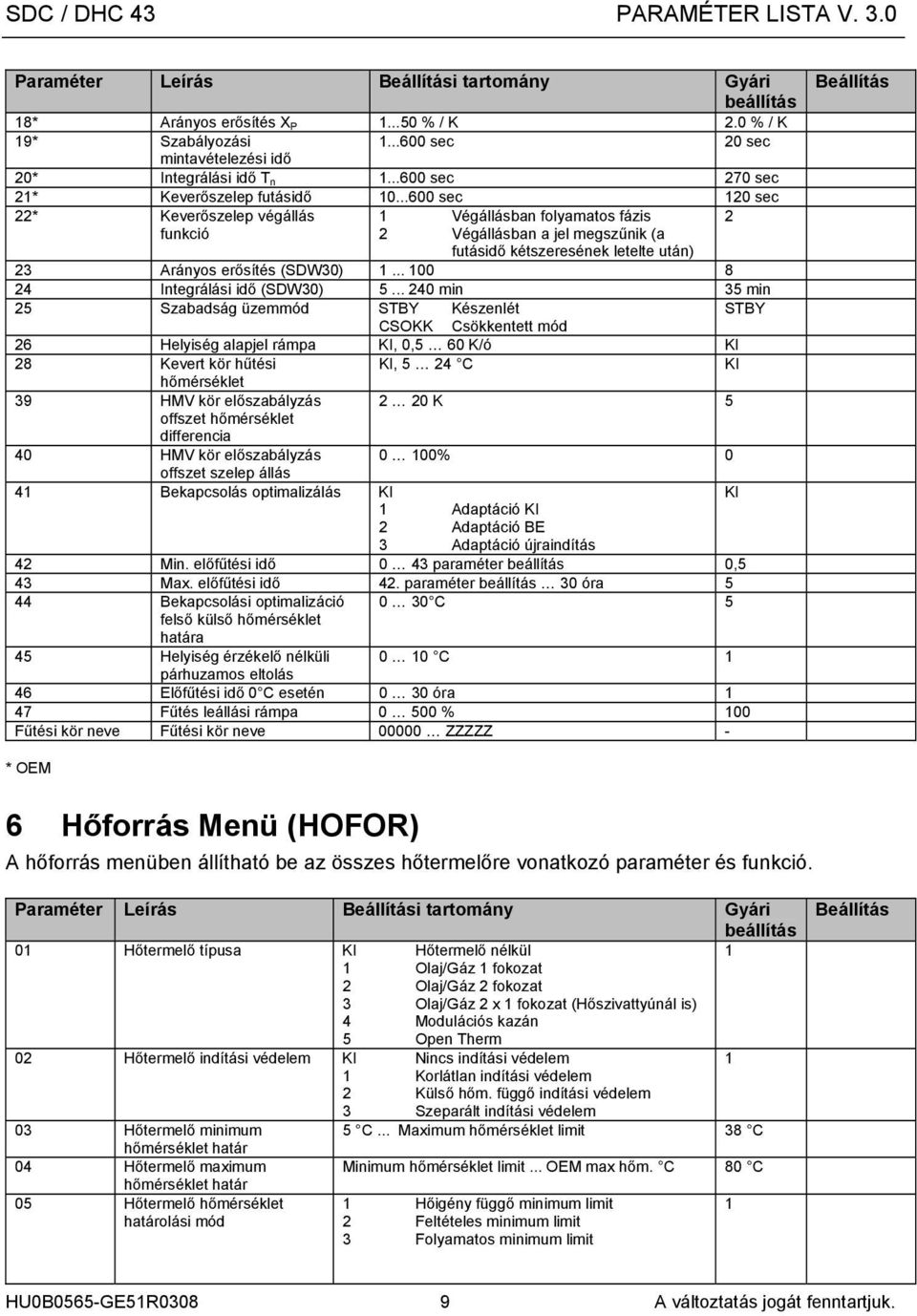

9 8* Arányos erősítés X P...50 % / K 2.0 % / K 9* Szabályozási sec 20 sec mintavételezési idő 20* Integrálási idő T n sec 270 sec 2* Keverőszelep futásidő sec 20 sec 22* Keverőszelep végállás Végállásban folyamatos fázis 2 funkció 2 Végállásban a jel megszűnik (a futásidő kétszeresének letelte után) 23 Arányos erősítés (SDW30) Integrálási idő (SDW30) min 35 min 25 Szabadság üzemmód STBY Készenlét STBY CSOKK Csökkentett mód 26 Helyiség alapjel rámpa, 0,5 60 K/ó 28 Kevert kör hűtési, 5 24 C hőmérséklet 39 HMV kör előszabályzás 2 20 K 5 offszet hőmérséklet differencia 40 HMV kör előszabályzás 0 00% 0 offszet szelep állás 4 Bekapcsolás optimalizálás Adaptáció 2 Adaptáció BE 3 Adaptáció újraindítás 42 Min. előfűtési idő 0 43 paraméter 0,5 43 Max. előfűtési idő 42. paraméter 30 óra 5 44 Bekapcsolási optimalizáció 0 30 C 5 felső külső hőmérséklet határa 45 Helyiség érzékelő nélküli 0 0 C párhuzamos eltolás 46 Előfűtési idő 0 C esetén 0 30 óra 47 Fűtés leállási rámpa % 00 Fűtési kör neve Fűtési kör neve ZZZZZ - * OEM 6 Hőforrás Menü (HOFOR) A hőforrás menüben állítható be az összes hőtermelőre vonatkozó paraméter és funkció. 0 Hőtermelő típusa Hőtermelő nélkül Olaj/Gáz fokozat 2 Olaj/Gáz 2 fokozat 3 Olaj/Gáz 2 x fokozat (Hőszivattyúnál is) 4 Modulációs kazán 5 Open Therm 02 Hőtermelő indítási védelem Nincs indítási védelem Korlátlan indítási védelem 2 Külső hőm. függő indítási védelem 3 Szeparált indítási védelem 03 Hőtermelő minimum 5 C... Maximum hőmérséklet limit 38 C hőmérséklet határ 04 Hőtermelő maximum Minimum hőmérséklet limit... OEM max hőm. C 80 C hőmérséklet határ 05 Hőtermelő hőmérséklet Hőigény függő minimum limit határolási mód 2 Feltételes minimum limit 3 Folyamatos minimum limit HU0B0565-GE5R A változtatás jogát fenntartjuk.

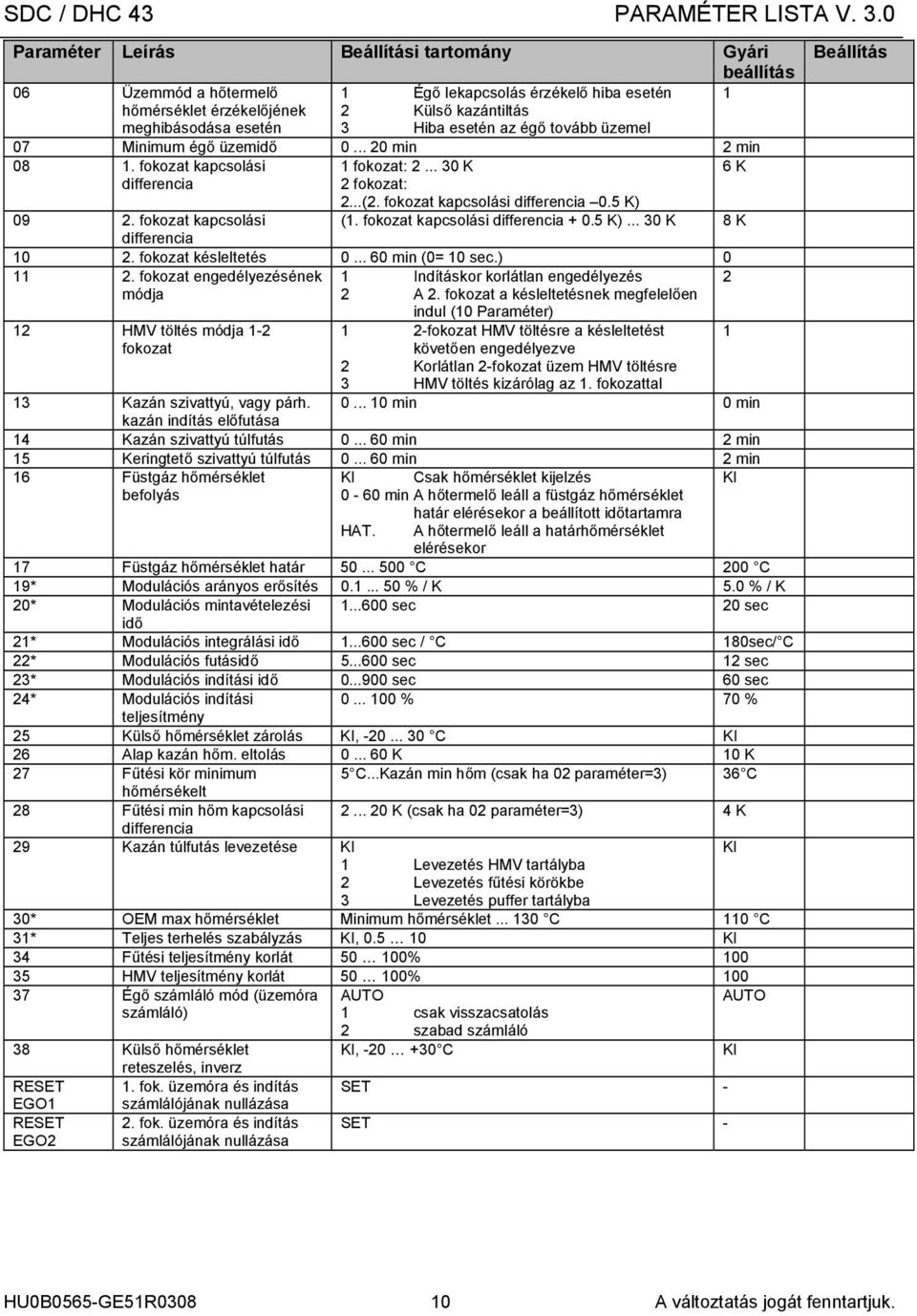

10 06 Üzemmód a hőtermelő Égő lekapcsolás érzékelő hiba esetén hőmérséklet érzékelőjének 2 Külső kazántiltás meghibásodása esetén 3 Hiba esetén az égő tovább üzemel 07 Minimum égő üzemidő min 2 min 08. fokozat kapcsolási differencia fokozat: K 6 K 2 fokozat: 2...(2. fokozat kapcsolási differencia 0.5 K) (. fokozat kapcsolási differencia K) K 8 K fokozat kapcsolási differencia 0 2. fokozat késleltetés min (0= 0 sec.) 0 2. fokozat engedélyezésének Indításkor korlátlan engedélyezés 2 módja 2 A 2. fokozat a késleltetésnek megfelelően 2 HMV töltés módja -2 fokozat indul (0 Paraméter) 2-fokozat HMV töltésre a késleltetést követően engedélyezve 2 Korlátlan 2-fokozat üzem HMV töltésre 3 HMV töltés kizárólag az. fokozattal 3 Kazán szivattyú, vagy párh min 0 min kazán indítás előfutása 4 Kazán szivattyú túlfutás min 2 min 5 Keringtető szivattyú túlfutás min 2 min 6 Füstgáz hőmérséklet Csak hőmérséklet kijelzés befolyás 0-60 min A hőtermelő leáll a füstgáz hőmérséklet határ elérésekor a beállított időtartamra HAT. A hőtermelő leáll a határhőmérséklet elérésekor 7 Füstgáz hőmérséklet határ C 200 C 9* Modulációs arányos erősítés % / K 5.0 % / K 20* Modulációs mintavételezési sec 20 sec idő 2* Modulációs integrálási idő sec / C 80sec/ C 22* Modulációs futásidő sec 2 sec 23* Modulációs indítási idő sec 60 sec 24* Modulációs indítási % 70 % teljesítmény 25 Külső hőmérséklet zárolás, C 26 Alap kazán hőm. eltolás K 0 K 27 Fűtési kör minimum 5 C...Kazán min hőm (csak ha 02 paraméter=3) 36 C hőmérsékelt 28 Fűtési min hőm kapcsolási K (csak ha 02 paraméter=3) 4 K differencia 29 Kazán túlfutás levezetése Levezetés HMV tartályba 2 Levezetés fűtési körökbe 3 Levezetés puffer tartályba 30* OEM max hőmérséklet Minimum hőmérséklet C 0 C 3* Teljes terhelés szabályzás, Fűtési teljesítmény korlát 50 00% HMV teljesítmény korlát 50 00% Égő számláló mód (üzemóra AUTO AUTO számláló) csak visszacsatolás 2 szabad számláló 38 Külső hőmérséklet, C reteszelés, inverz RESET EGO. fok. üzemóra és indítás számlálójának nullázása SET - RESET EGO2 2. fok. üzemóra és indítás számlálójának nullázása SET - HU0B0565-GE5R A változtatás jogát fenntartjuk.

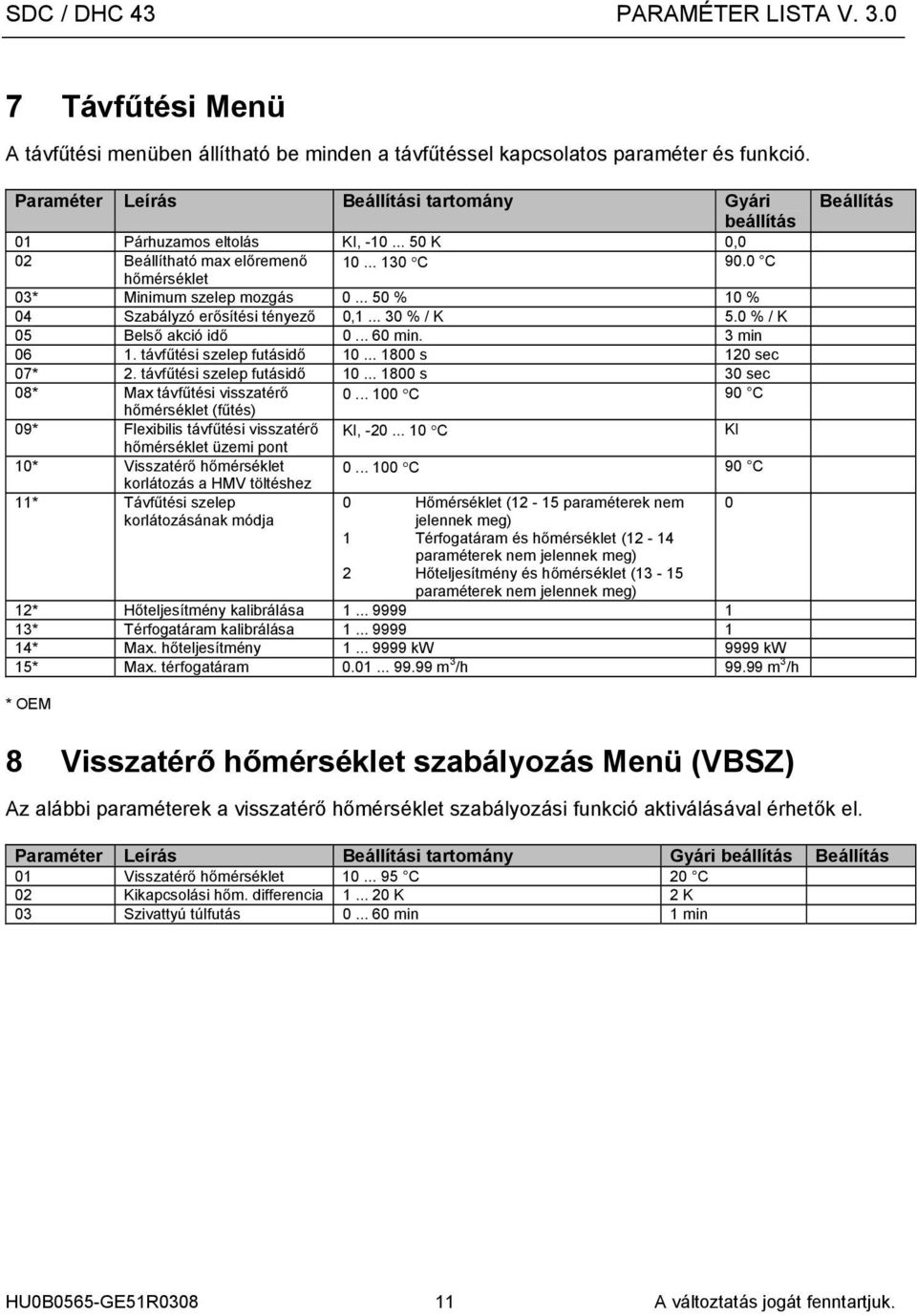

11 7 Távfűtési Menü A távfűtési menüben állítható be minden a távfűtéssel kapcsolatos paraméter és funkció. 0 Párhuzamos eltolás, K 0,0 02 Beállítható max előremenő C 90.0 C hőmérséklet 03* Minimum szelep mozgás % 0 % 04 Szabályzó erősítési tényező 0, % / K 5.0 % / K 05 Belső akció idő min. 3 min 06. távfűtési szelep futásidő s 20 sec 07* 2. távfűtési szelep futásidő s 30 sec 08* Max távfűtési visszatérő C 90 C hőmérséklet (fűtés) 09* Flexibilis távfűtési visszatérő, C hőmérséklet üzemi pont 0* Visszatérő hőmérséklet C 90 C korlátozás a HMV töltéshez * Távfűtési szelep 0 Hőmérséklet (2-5 paraméterek nem 0 korlátozásának módja jelennek meg) Térfogatáram és hőmérséklet (2-4 paraméterek nem jelennek meg) 2 Hőteljesítmény és hőmérséklet (3-5 paraméterek nem jelennek meg) 2* Hőteljesítmény kalibrálása * Térfogatáram kalibrálása * Max. hőteljesítmény kw 9999 kw 5* Max. térfogatáram m 3 /h m 3 /h * OEM 8 Visszatérő hőmérséklet szabályozás Menü (VBSZ) Az alábbi paraméterek a visszatérő hőmérséklet szabályozási funkció aktiválásával érhetők el. 0 Visszatérő hőmérséklet C 20 C 02 Kikapcsolási hőm. differencia K 2 K 03 Szivattyú túlfutás min min HU0B0565-GE5R0308 A változtatás jogát fenntartjuk.

12 9 Napkollektor Menü (NAPKO) Az alábbi paraméterek a szoláris funkció aktiválásával érhetők el. 0 Bekapcsolási hőm. differencia (Kikapcsolási hőm. diff. + 3 K) K 0 K 02 Kikapcsolási hőm. differencia 2 K... (Bekapcsolási hőm. diff. - 3 K) 5 K 03 Szolár szivattyú min. futásidő min 3 min 04 Szolár panel max. hőm., C 20 C 05 Puffer tartály max. hőm C 75 C 06 Szoláris üzemmód Előny kapcsolás 2 Párhuzamos kapcsolás 3 HMV előny kapcsolás 4 Puffer előny kapcsolás 07 Kazán tiltás hossza, h (csak 6. paraméter= esetén) 08 Szolár előny/párh. átkapcsolás, K 09 Hőmennyiség kalkuláció Funkció nem aktív Hőmenny. kalk. fix vízárammal 2 Hőmenny. kalk. impulzus bemenettel 0 Hőmennyiség nullázása SET a forgató/nyomógomb lenyomásával Térfogatáram l/min. 0,0 2 Közeg sűrűség kg/l,05 kg/l 3 Közeg fajl. hőkapacitás KJ/kgK 3,6 kj/kgk 4 Kikapcsolási hőmérséklet, C 20 C 5 Szolár váltószelep ciklus min 0 min 6 Váltószelep átállási hőm C 75 C 0 Vegyes(Szilárd)tüzelésű kazán Menü (SZILA) A menüben található paraméterek speciálisan a vegyestüzelésű kazánra vonatkoznak. 0 Minimum hőmérséklet C Maximum hőmérséklet C Bekapcsolási differencia (kikapcsolási differencia +3 K) K 0 04 Kikapcsolási differencia 2 K... (bekapcsolási differencia -3 K) 5 05 Kazán tiltás hossza, min HU0B0565-GE5R A változtatás jogát fenntartjuk.

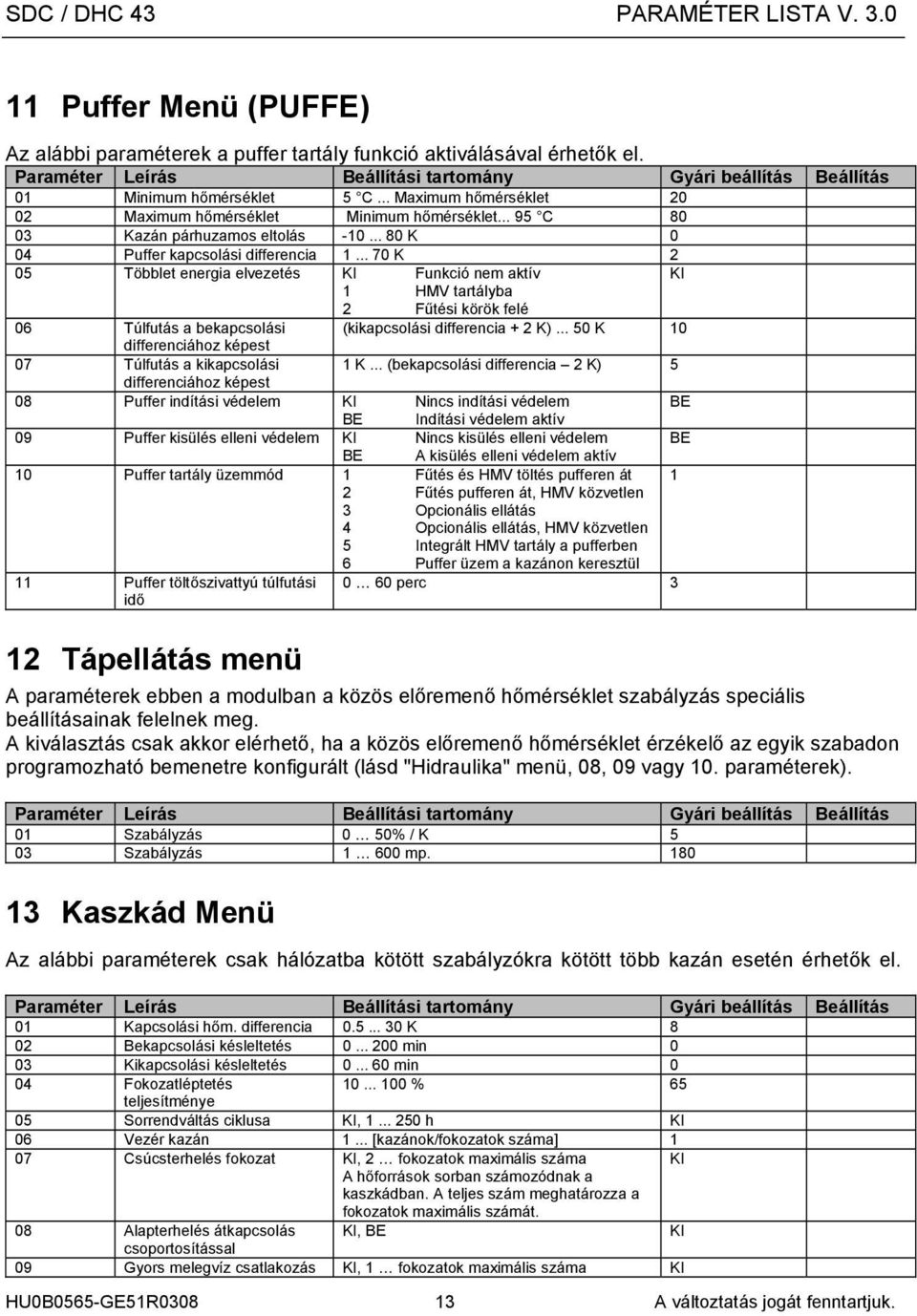

13 Puffer Menü (PUFFE) Az alábbi paraméterek a puffer tartály funkció aktiválásával érhetők el. 0 Minimum hőmérséklet 5 C... Maximum hőmérséklet Maximum hőmérséklet Minimum hőmérséklet C Kazán párhuzamos eltolás K 0 04 Puffer kapcsolási differencia K 2 05 Többlet energia elvezetés Funkció nem aktív HMV tartályba 2 Fűtési körök felé 06 Túlfutás a bekapcsolási (kikapcsolási differencia + 2 K) K 0 differenciához képest 07 Túlfutás a kikapcsolási K... (bekapcsolási differencia 2 K) 5 differenciához képest 08 Puffer indítási védelem Nincs indítási védelem BE BE Indítási védelem aktív 09 Puffer kisülés elleni védelem Nincs kisülés elleni védelem BE BE A kisülés elleni védelem aktív 0 Puffer tartály üzemmód Fűtés és HMV töltés pufferen át 2 Fűtés pufferen át, HMV közvetlen 3 Opcionális ellátás 4 Opcionális ellátás, HMV közvetlen 5 Integrált HMV tartály a pufferben 6 Puffer üzem a kazánon keresztül Puffer töltőszivattyú túlfutási idő 0 60 perc 3 2 Tápellátás menü A paraméterek ebben a modulban a közös előremenő hőmérséklet szabályzás speciális ainak felelnek meg. A kiválasztás csak akkor elérhető, ha a közös előremenő hőmérséklet érzékelő az egyik szabadon programozható bemenetre konfigurált (lásd "Hidraulika" menü, 08, 09 vagy 0. paraméterek). 0 Szabályzás 0 50% / K 5 03 Szabályzás 600 mp Kaszkád Menü Az alábbi paraméterek csak hálózatba kötött szabályzókra kötött több kazán esetén érhetők el. 0 Kapcsolási hőm. differencia K 8 02 Bekapcsolási késleltetés min 0 03 Kikapcsolási késleltetés min 0 04 Fokozatléptetés % 65 teljesítménye 05 Sorrendváltás ciklusa, h 06 Vezér kazán... [kazánok/fokozatok száma] 07 Csúcsterhelés fokozat, 2 fokozatok maximális száma A hőforrások sorban számozódnak a kaszkádban. A teljes szám meghatározza a fokozatok maximális számát. 08 Alapterhelés átkapcsolás, BE csoportosítással 09 Gyors melegvíz csatlakozás, fokozatok maximális száma HU0B0565-GE5R A változtatás jogát fenntartjuk.

14 4 Adat Bus Menü 0 Szabályzó BUS címe 0, 20, 30, 40, SDW30 hozzáférési kiemelt hozzáférés szint Direkt körhöz 2 alap hozzáférés 03 SDW30 hozzáférési kiemelt hozzáférés szint. Kevert körhöz 2 alap hozzáférés 04 SDW30 hozzáférési kiemelt hozzáférés szint 2. Kevert körhöz 2 alap hozzáférés 5 Relé Teszt Menü A menü segítségével az egyes beavatkozó elemek működése ellenőrizhető, a forgatógomb segítségével. HOFORRAS Hőtermelő teszt A relé teszt a hőtermelő típusától függően zajlik MEN.DK.SZ Direkt köri szivattyú teszt -BE-- MEN.KK.SZ. Kevert köri szivattyú teszt -BE-- ALLITOMU (KK-). Keverőszelep működtető ALL-NYIT-ALL-ZAR- ALL teszt MEN.KK2.SZ 2. Kevert köri szivattyú teszt -BE-- ALLITOMU (KK-2) 2. Keverőszelep működtető ALL-NYIT-ALL-ZAR ALL teszt MEN.HMV.SZ HMV töltő szivattyú teszt -BE-- VARI MEN. Szabad kimenet teszt -BE-- VARI MEN 2 2. Szabad kimenet teszt -BE-- 0 Rendszer Érzékelő mért érték kijelzése forgatógomb lenyomásával - 6 Hibaüzenet Menü Ebben a menüben található meg a készülék által küldött utolsó 20 hibaüzenet. 0. Hibaüzenet Utolsó hibaüzenet Kijelző Hibaüzenet Utolsó előtti hibaüzenet Kijelző Hibaüzenet 3. Hibaüzenet Kijelző Hibaüzenet 4. Hibaüzenet Kijelző Hibaüzenet 5. Hibaüzenet Kijelző Hibaüzenet Legrégebbi még tárolt hibaüzenet Kijelző 2* Tárolt hibaüzenetek törlése SET - *OEM HU0B0565-GE5R A változtatás jogát fenntartjuk.

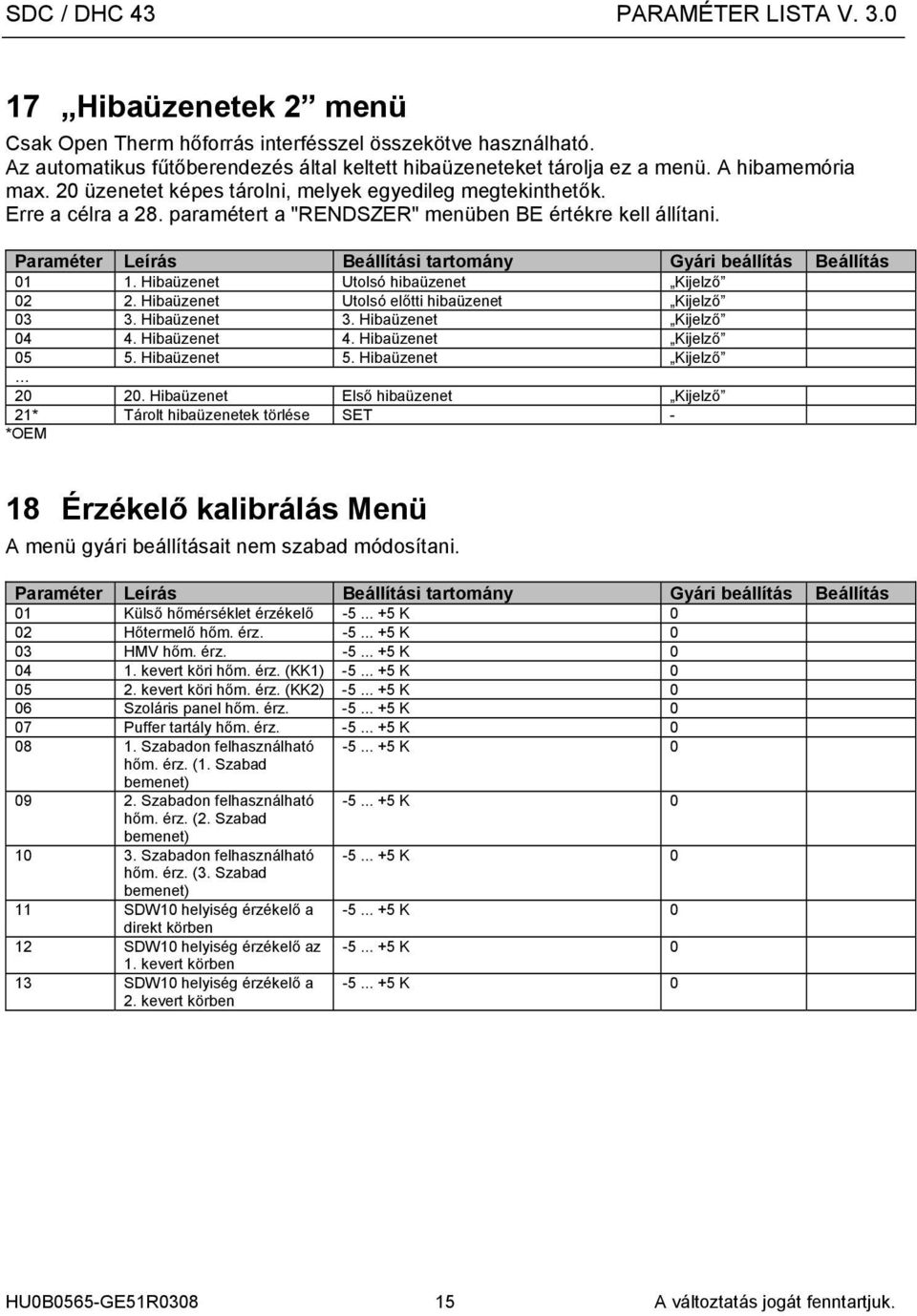

15 7 Hibaüzenetek 2 menü Csak Open Therm hőforrás interfésszel összekötve használható. Az automatikus fűtőberendezés által keltett hibaüzeneteket tárolja ez a menü. A hibamemória max. 20 üzenetet képes tárolni, melyek egyedileg megtekinthetők. Erre a célra a 28. paramétert a "RENDSZER" menüben BE értékre kell állítani. 0. Hibaüzenet Utolsó hibaüzenet Kijelző Hibaüzenet Utolsó előtti hibaüzenet Kijelző Hibaüzenet 3. Hibaüzenet Kijelző Hibaüzenet 4. Hibaüzenet Kijelző Hibaüzenet 5. Hibaüzenet Kijelző Hibaüzenet Első hibaüzenet Kijelző 2* Tárolt hibaüzenetek törlése SET - *OEM 8 Érzékelő kalibrálás Menü A menü gyári ait nem szabad módosítani. 0 Külső hőmérséklet érzékelő K 0 02 Hőtermelő hőm. érz K 0 03 HMV hőm. érz K kevert köri hőm. érz. (KK) K kevert köri hőm. érz. (KK2) K 0 06 Szoláris panel hőm. érz K 0 07 Puffer tartály hőm. érz K Szabadon felhasználható K 0 hőm. érz. (. Szabad bemenet) Szabadon felhasználható K 0 hőm. érz. (2. Szabad bemenet) 0 3. Szabadon felhasználható K 0 hőm. érz. (3. Szabad bemenet) SDW0 helyiség érzékelő a K 0 direkt körben 2 SDW0 helyiség érzékelő az K 0. kevert körben 3 SDW0 helyiség érzékelő a 2. kevert körben K 0 HU0B0565-GE5R A változtatás jogát fenntartjuk.

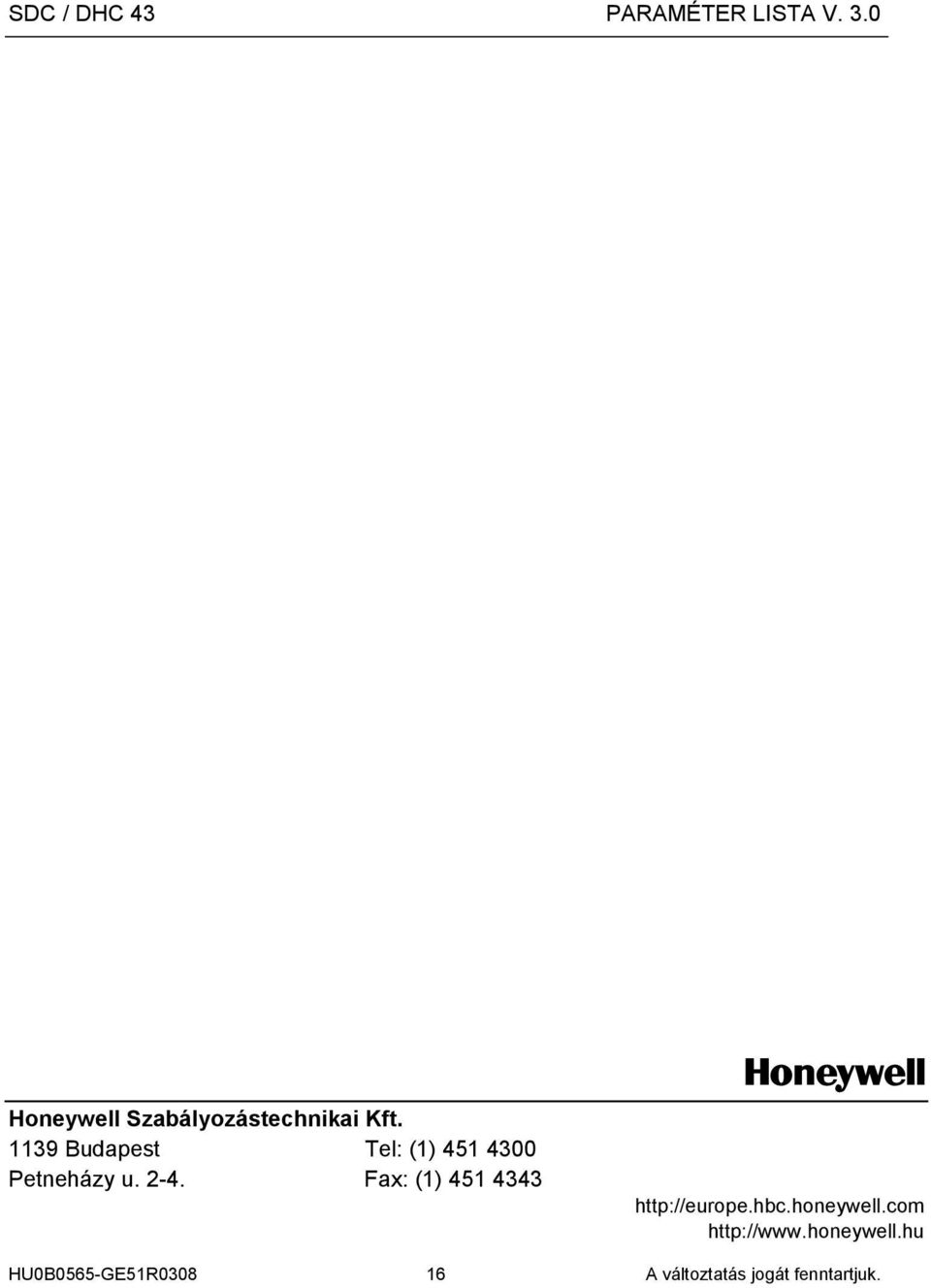

16 Honeywell Szabályozástechnikai Kft. 39 Budapest Tel: () Petneházy u Fax: () HU0B0565-GE5R A változtatás jogát fenntartjuk.
