1 CM67RF Next Generation VEZETÉK NÉLKÜLI PROGRAMOZHATÓ SZOBATERMOSZTÁT ADATLAP A CM67RF NG programozható szobatermosztát automatikus időprogram alapján történő fűtési, illetve hűtési szabályzást biztosít családi házakban, nyaralókban, lakásokban egyaránt. A készülék alkalmazható gázkazánok, olaj kazánok, cirkulációs szivattyúk, számos szelep, szelepműködtető és elektromos fűtés (<10A) szabályzására. A készülék további CM60RF NG szobai egységgel és HC60NG vevő egységgel kombinálva több zónás szabályzásra is alkalmazható (max 4 zóna). A rádiófrekvenciás CM67RF NG csomag tartalmaz egy szobai egységet (T6667D) és egy HC60 relé egységet (R6660D). A szobai egység nem igényel vezetékes bekötést. Telepítéskor csak a relé egységet kell bekötni a vezérlendő készülékbe (pl. kazán) majd a szobai egységet egy alkalmas helyen elhelyezni. A CM67RFNG üzemel. liberalizált frekvencia sávban (868MHz) JELLEMZŐK CM67RFNG a szoba dekorációjának megbontása nélkül felszerelhető a helyiség és a kazán egység közt vezetékes kapcsolat nem szükséges Megbízható rádiófrekvenciás kommunikáció 868 MHz frekvenciasávban 1 %-os kitöltéssel a rádiófrekvenciás kommunikáció időtartamának minimalizálása érdekében CM67RF NG zónaszabályzóként is alkalmazható maximum 4 zónás rendszerekben Maximális rendszer hatékonység és kazán élettartam növekedés az egyedülálló zóna szinkronizálás révén A standard szobai egységek és relé egységek alkalmazhatók zónaszabályzásra Minden szobai egységre több reléegység is feltelepíthető (pl. több elektromos fűtőtest szabályzására) Szolid megjelenésével a készülék bármely szobai dekorációba illeszthető Egyszerű programozás felhasználóbarát felület 7-napos időprogrammal A készülék memóriája az időprogramot elemcsere esetén is megőrzi. Party gomb az aktuális parancsolt hőmérséklet érték érvényességének kiterjesztésére 1-23 órán át. Szabadnap gomb a vasárnapi programot aktiválja aznap, vagy másnap ha szabadság, vagy ünnep miatt a felhasználó hétköznap otthon marad. Szabadság program folyamatos csökkentett hőmérsékletet biztosít energiatakarékosság céljából 1-99 nap hosszan, az időszak leteltével automatikusan visszatér a programhoz. A CM67RFNG kijelzője, gombjai és tolókapcsolója azonos a hagyományos CM67 vezetékes szobatermosztátéval. A készülék ideális olyan felhasználóknak, akik pontos, precíz szabályzású, egyszerűen alkalmazható készüléket keresnek. Az asztali állvány alkalmazásával a készülék a szobában bárhol elhelyezhető, ahol a rádiófrekvenciás kapcsolat biztosítható A CM67RFNG csatlakoztatható bármely készülék vezérlésére V 10A rezisztív, 3A induktív terhelésig SPDT relével A HC60NG falra szerelhető. A telepítői üzemmód további extra funkciók kihasználásra ad lehetőséget a rendszerre történő legjobb illesztés céljából: Optimalizálás Szivattyú kapcsolás Felső/ Alsó beállítási határérték Hőmérséklet kijelzés eltolása Minimális bekapcsolási időtartam Ciklusszám Fűtés / hűtés üzemmód Arányossági tartomány Komunikáció vesztés eseténi üzemmód A tolókapcsoló OFF állásában a készülék fagyvédelmet biztosít. CM67RF NG felszerelhető pontos idő szinkronizálóval (Q6667B1007) EN0R 8530R2 06/02

2 CM67RFNG PROGRAMOZHATÓ SZOBATERMOSZTÁT CM67RF NG KEZELŐSZERVEI ÉS KIJELZŐJE Elem kimerültség jelző Szobai egység T6667D Nap Jelölő Idő kijelző Hőigény jelző Hőmérséklet kijelző Relé egység R6660D Nap gomb Másolás gomb Időpont gombok Információ gomb Hőmérséklet állító gombok = növel = csökkent Nyomógomb Relé státusz LED-ek Tolókapcsoló Elem tartó MŰSZAKI ADATOK Elektromos Szobai egység tápellátása Elem élettartam Elemcsere Vevőegység tápellátása Relé típus Max terhelés Bekötés (csak a vevőegység) Bekötés helye : 2 x 1.5 V IEC LR6 (AA) száraz elem : 3 év : A program megmarad az EEPROM-ban : 230V AC +10% - 15%, 50Hz : SPDT potenciál mentes : V AC, 10 A rezisztív, 3 A induktív 0.6 p.f. : sorkapocs blokkok max 2.5 mm 2 vezeték fogadására : hátulról (fail dobozra szerelve), jobbról és alulról Rádió frekvencia (RF) RF frekvenciasáv : ISM ( ) MHz, 1% kitöltéssel RF hatótávolság : 30 m lakóházi környezetben RF technológia : rövid átvitelek a kommunikációs idő minimalizálása érdekében Védettség : Vevő 2 osztály(etsi EN változat) RF kapcsolat létrehozása Környezeti adatok Környezeti hőmérséklet Szállítási & tárolás hőmérséklet : Gyárilag létrehozott kapcsolat. Több zones alkalmazásnál 4 különböző szobai egység csatlakoztatható : 0-40 o C ha a relé terhelése < 8 A : 0-30 o C ha a relé terhelése > 8 A : o C Páratartalom : Páratartalom 0-90% rh, nemkondenzálódó IP osztály : 30 A készülék megfelel az alábbi szabványok előírásainak Party gomb Szabadnap gomb Szabadság gomb Program gombok : EN (1995), EN (1997), EN (1996), ETSI EN (2000), ETSI EN (2000) Hőmérséklet szabályzás Érzékelő elem : 100K (@ 25 o C ) NTC thermistor Szabályozás : Arányos + Integráló (PI) jellege Minimum bekapcsolási időtartam Ciklus szám : Állítható 1-5 min (Zónaszabályzóként alkalmazva 0.5 min) : 3, 6 (alapértelmezett), 9, 12. Választható telepítői üzemmódban. Szabályzás : ±0.5 K 20 o C, 50% pontossága (egyzónás terhelésnél 3K /óra alkalmazásban) Hibaüzemmód : Beállítástól függően kikapcsol vagy ciklusosan üzemel Idő beállítás és Időprogram Idő kijelzés : 24 órás, vagy 12 órás AM/PM Óra pontossága : 10 min / év Időprogram : 7-nap, naponta 6 kapcsolási ponttal Idő beállítás : Óra - 1 perces lépésekben Időprogram 10 perces lépésekkel Hőmérséklet : Időprogram : 5-30 o C, 0.5 o C lépésekkel állítási tartomány Fagyvédelem : 5 o C, vagy az alsó hőmérséklet határ (5 o C - 16 o C). A fagyvédelem hűtési funkcióban nem működik. Helyiség hőmérséklet kijelzés : 0 o C - 40 o C (Felbontás: 0.5 o C) EN0R 8530R2 06/02 2

3 TELEPÍTŐI ÜZEMMÓD CM67RFNG PROGRAMOZHATÓ SZOBATERMOSZTÁT Ebben az üzemmódban illeszthető a CM67RF az adott alkalmazásra. Telepítői üzemmódban lehetőség nyílik: Alkalmazás paramétereinek beállítására Speciális funkciók aktiválására Alkalmazások Beállítás Leírás Fűtés Pontos idő szinkronizáló csatlakoztatására Zónaszabályzás rendszeridőzítésének beállítására Gáz kazán (<30kW) Ciklus / óra Minimum Bekapcs. (percekben) 6 1 Olaj kazán 3 4 Termikus 12 1 működtető Zóna szelep 6 1 Elektromos fűtés 12 1 A ciklusszám és a minimális bekapcsolási időtartam az adott rendszer pontos szabályzásához szükséges legfontosabb paraméterek. Ciklus/Óra (9. param); választható: 3, 6*, 9,12 c/ó Minimum bekapcsolási idő (2. param), választható:1*,2,3,4,5 min Megj.: Ha a CM60RF NG t zónaszabályzásra használjuk fenti paraméterek a kazánra vonatkoznak, minden zónaszelep minimális bekapcsolási időtartama fix 30sec. Légkondícionálás Hőszivattyú/ Légkondícionáló 3 4 Fan-coil 6 1 A CM67RF fűtési, vagy hűtési üzemmódra készült. Fűtésről hűtésre történő átállításhoz a 6. paramétert 0-ra kell módosítani. Fűtésről hűtésre történő átállításkor a készülék a gyári időprogramokhoz tér vissza. Fűtés/Hűtés átváltás 6. param. választható: 1* fűtés, 0 - hűtés Speciális funkciók Leírás Beállítás Optimalizálás AM-PM/ 24h Kijelző Szivattyú védelem Rendszer időzítés Arányossági tartomány Hiba üzemmód A CM67RF korábban kezd el fűteni, hogy a beállított időpontra érje el a kívánt hőmérséklet értéket pl. 7:00 ra 21 o C-ot. A termosztát vizsgálja az optimalizálás idejét és sikerességét, és ezt az információt felhasználva pontosítja az optimalizálást a következő felfűtésnél. A rendszer az optimalizálás időtartamát 3-órában maximálja. Az optimalizálás hűtési üzemmódban nem használható. A kijelző formátuma megváltoztatható (alapértelmezett 24h) A funkció engedélyezésével a készülék minden nap 12:00 órakor 1-percre bekapcsolja a reléjét ha a relé az elmúlt 24 órában egyszer sem kapcsolt. Zónaszabályzásos rendszerben az optimális kazán üzem biztosítása érdekében javasolt a rendszer időzítés funkció kiválasztása. A rendszer időzítő funkció jelet küld minden zónaszelepnek annak érdekében, hogy azokat a kazánnal szinkronizálja. Az arányossági tartomány maximum 3 o C (alapértelmezett:1.5 o C) a pontosabb szabályozást szolgálja (kisebb túlfűtés). A funkciót az alábbi esetekben javasolt alkalmazni: a. Jó hőszigeteléssel rendelkező épület túlméretezett fűtési rendszerrel b. Légtechnikai rendszerek gyros reagálással A CM67RF lehetővé teszi, hogy esetleges kommunikációs hiba esetén meghatározzuk a működés módját. Alapértelmezésként a HC60 relé egység kikapcsol kommunikációs hiba esetén. Alternatívaként ciklusos üzem is megadható, ez esetben a kazán 2 percig fűt, majd 8 percig áll. A funkciót akkor javasoljuk aktiválni, ha az épületet hosszabb ideig nem használják, ami miatt fagyveszély alakulhatna ki. 0* tiltva 1 engedélyezve 0* 24 h kijelzés 1 AM/PM kijelzés 0* tiltva 1 engedélyezve 0* normál üzem 1 rendszer időzítés K (állítás 0.1K lépésekben) Gyári beállítás 1.5 K* 0* relé kikapcsol 1 ciklusos üzem Tartozék Leírás Beállítás Pontos idő szinkronizáló (ATS) Modul Az ATS modul a frankfurti pontos idő rádiójelét fogja, így a készülék órájátnak járását naponta pontosítja. *A gyári beállításokat vastag betűvel szedtük. 0 nincs ATS modul 1 van ATS modul 3 EN0R 8530 R2 06/02

4 CM67RFNG PROGRAMOZHATÓ SZOBATERMOSZTÁT ALKALMAZÁS A CM67RF víz közegű, illetve elektromos fűtési rendszerekben alkalmazható. A készülék egyzónás, vagy több zónás rendszerek szabályzására alkalmas. Víz közegű fűtési rendszer egy zóna Y6667D Rendszer csomag: Opció V2000* + T6002* m Termosztatikus radiator szelep DU145 vagy DU146 1 Túláram szelep m radiátorok száma * - széles típusválaszték Víz közegű fűtési rendszer több zóna Elektromos fűtés egy zóna Y6667D1003 n Rendszer csomag: R6660D VC6613M* n zónaszelep Opció V2000* + T6002* m Termosztatikus radiator szelep V5010* n Strangszabályzó szelep n zónák száma (max 4 zóna) m radiátorok száma * széles típusválaszték Y6667D Rendszer csomag: R6660D1009 m-1 m fűtőtestek száma Elektromos fűtés több zóna Y6667D1003 n Rendszer csomag: R6660D1009 m-n n zónák száma m fűtőtestek száma EN0R 8530R2 06/02 4

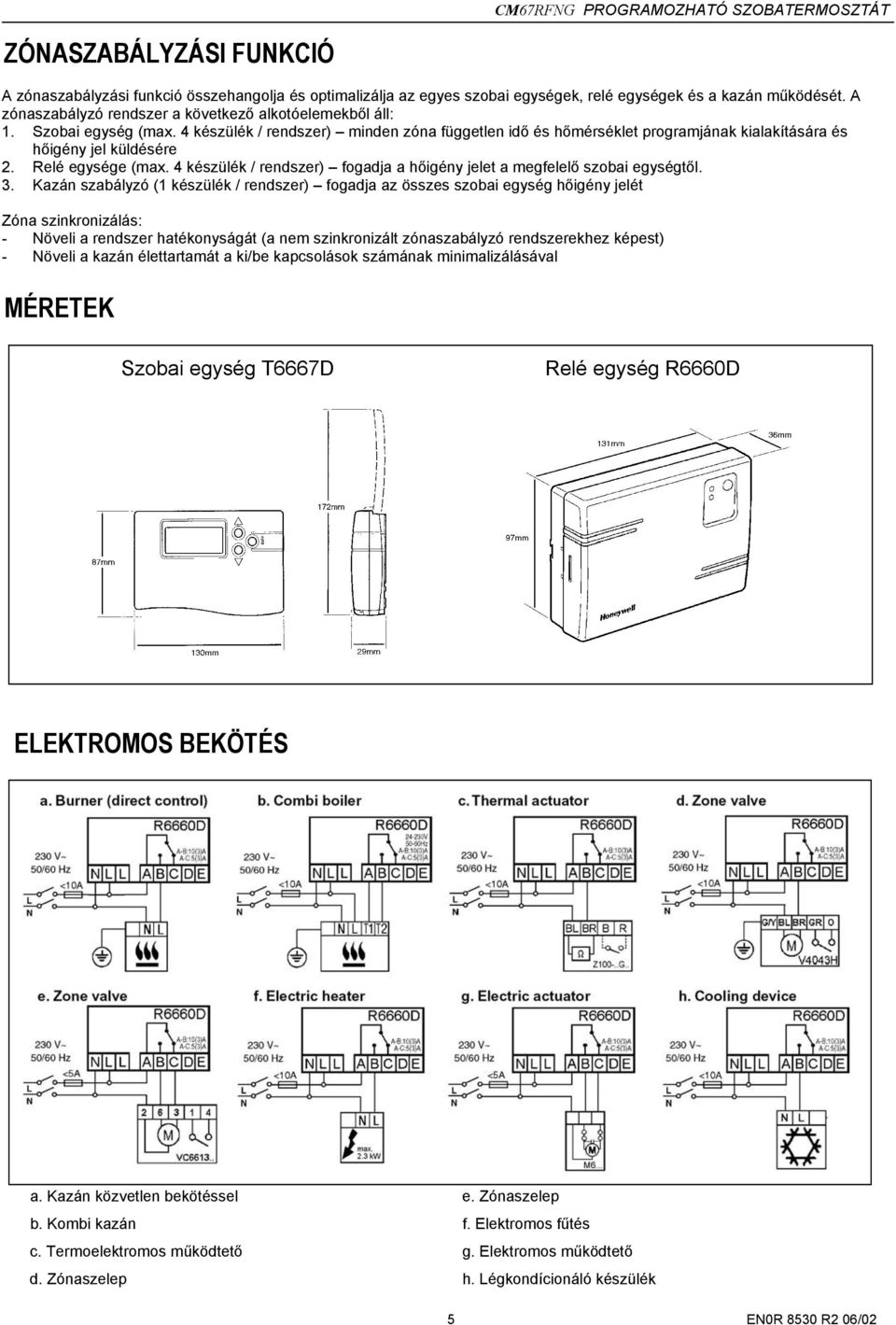

5 CM67RFNG PROGRAMOZHATÓ SZOBATERMOSZTÁT ZÓNASZABÁLYZÁSI FUNKCIÓ A zónaszabályzási funkció összehangolja és optimalizálja az egyes szobai egységek, relé egységek és a kazán működését. A zónaszabályzó rendszer a következő alkotóelemekből áll: 1. Szobai egység (max. 4 készülék / rendszer) minden zóna független idő és hőmérséklet programjának kialakítására és hőigény jel küldésére 2. Relé egysége (max. 4 készülék / rendszer) fogadja a hőigény jelet a megfelelő szobai egységtől. 3. Kazán szabályzó (1 készülék / rendszer) fogadja az összes szobai egység hőigény jelét Zóna szinkronizálás: - Növeli a rendszer hatékonyságát (a nem szinkronizált zónaszabályzó rendszerekhez képest) - Növeli a kazán élettartamát a ki/be kapcsolások számának minimalizálásával MÉRETEK Szobai egység T6667D Relé egység R6660D ELEKTROMOS BEKÖTÉS a. Kazán közvetlen bekötéssel e. Zónaszelep b. Kombi kazán f. Elektromos fűtés c. Termoelektromos működtető g. Elektromos működtető d. Zónaszelep h. Légkondícionáló készülék 5 EN0R 8530 R2 06/02

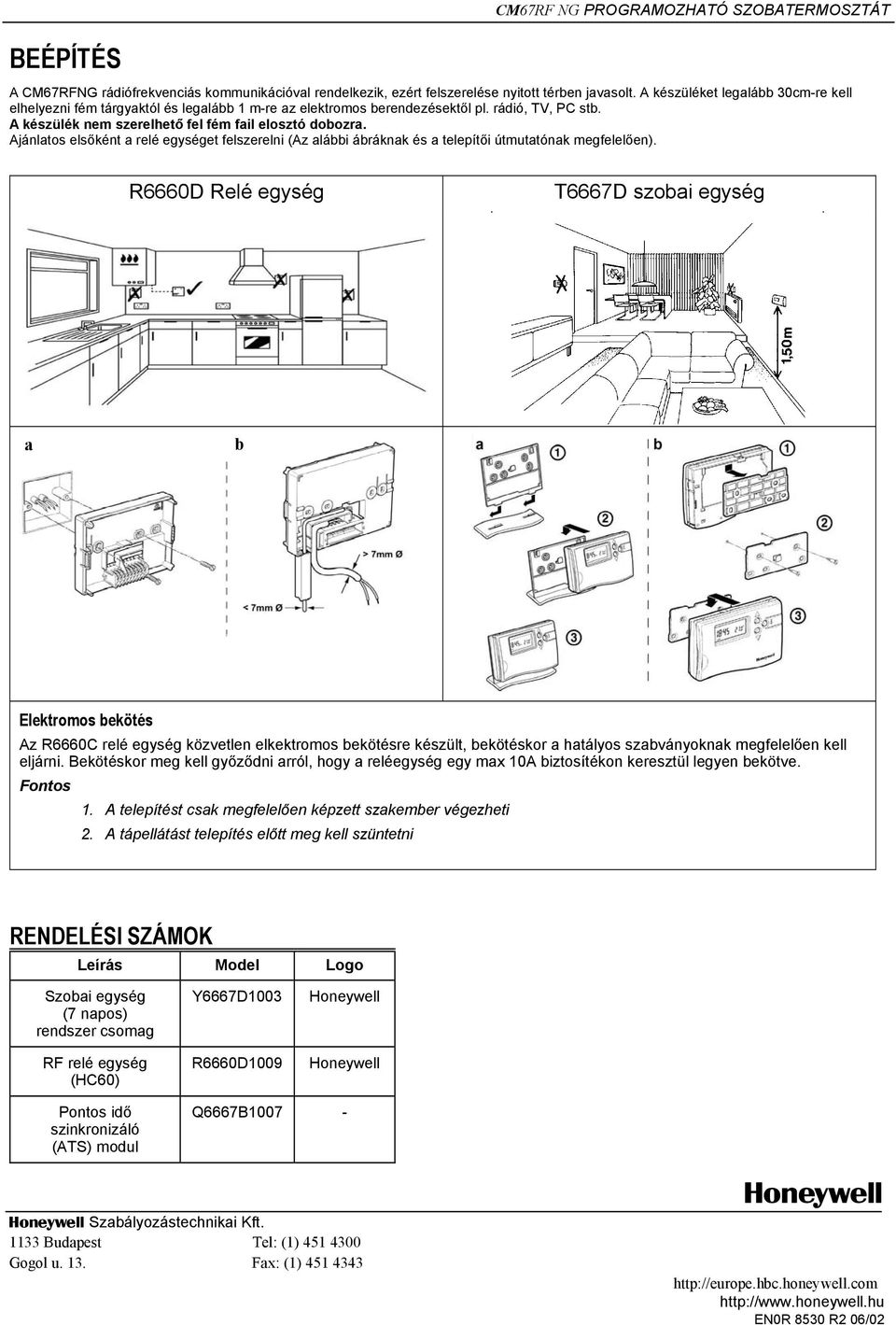

6 BEÉPÍTÉS CM67RF NG PROGRAMOZHATÓ SZOBATERMOSZTÁT A CM67RFNG rádiófrekvenciás kommunikációval rendelkezik, ezért felszerelése nyitott térben javasolt. A készüléket legalább 30cm-re kell elhelyezni fém tárgyaktól és legalább 1 m-re az elektromos berendezésektől pl. rádió, TV, PC stb. A készülék nem szerelhető fel fém fail elosztó dobozra. Ajánlatos elsőként a relé egységet felszerelni (Az alábbi ábráknak és a telepítői útmutatónak megfelelően). R6660D Relé egység T6667D szobai egység a b Elektromos bekötés Az R6660C relé egység közvetlen elkektromos bekötésre készült, bekötéskor a hatályos szabványoknak megfelelően kell eljárni. Bekötéskor meg kell győződni arról, hogy a reléegység egy max 10A biztosítékon keresztül legyen bekötve. Fontos 1. A telepítést csak megfelelően képzett szakember végezheti 2. A tápellátást telepítés előtt meg kell szüntetni RENDELÉSI SZÁMOK Leírás Model Logo Szobai egység (7 napos) rendszer csomag RF relé egység (HC60) Y6667D1003 R6660D1009 Honeywell Honeywell Pontos idő szinkronizáló (ATS) modul Q6667B Honeywell Szabályozástechnikai Kft Budapest Tel: (1) Gogol u. 13. Fax: (1) EN0R 8530 R2 06/02
