Szerszámgépek 1. előadás Február 13. Szerszámg. 1. előad. Miskolc - Egyetemváros 2006/ félév

Átírás

1 Szerszámg mgépek 1. előad adás Miskolc - Egyetemváros 2006/ félév 1

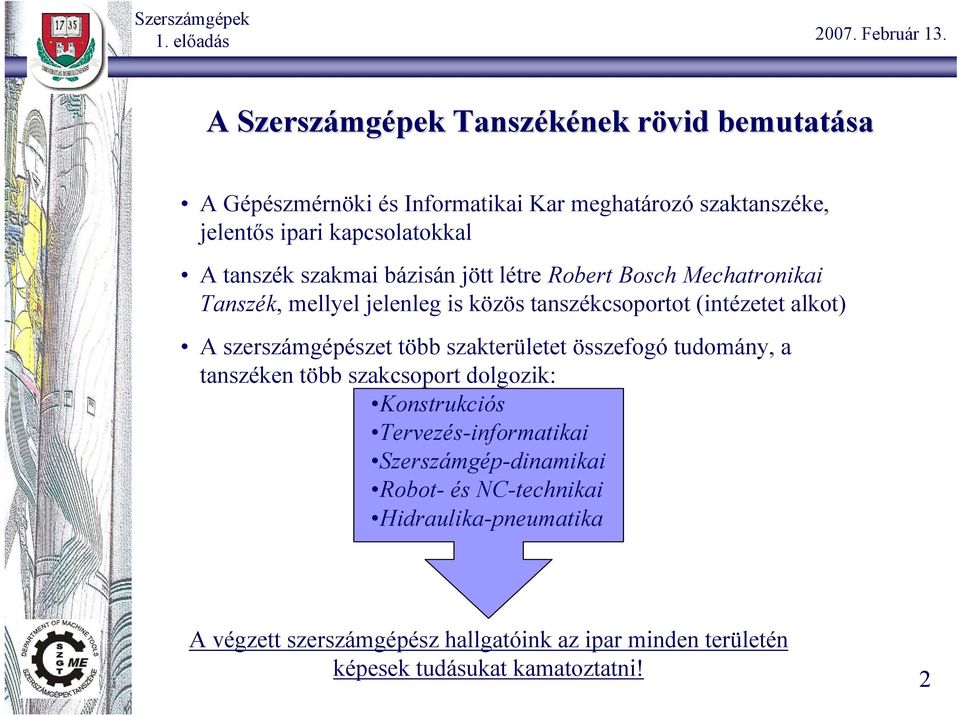

2 A Szerszámg mgépek Tanszékének nek rövid r bemutatása A Gépészmérnöki és Informatikai Kar meghatározó szaktanszéke, jelentős ipari kapcsolatokkal A tanszék szakmai bázisán jött létre Robert Bosch Mechatronikai Tanszék, mellyel jelenleg is közös tanszékcsoportot (intézetet alkot) A szerszámgépészet több szakterületet összefogó tudomány, a tanszéken több szakcsoport dolgozik: Konstrukciós Tervezés-informatikai Szerszámgép-dinamikai Robot- és NC-technikai Hidraulika-pneumatika A végzett szerszámgépész hallgatóink az ipar minden területén képesek tudásukat kamatoztatni! 2

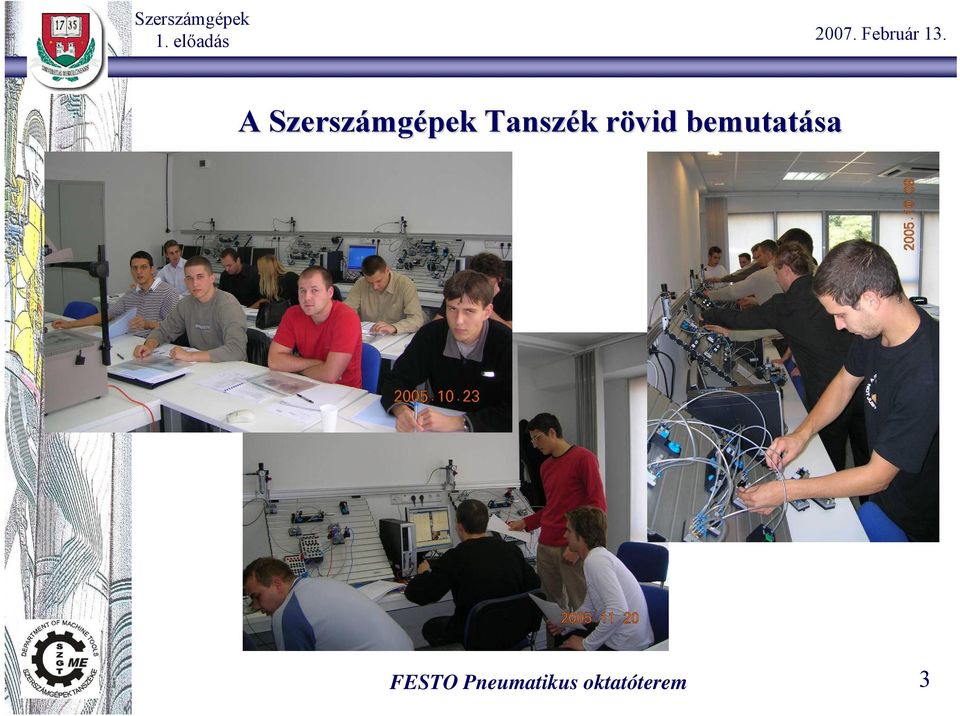

3 A Szerszámg mgépek Tanszék k rövid r bemutatása FESTO Pneumatikus oktatóterem 3

4 A Szerszámg mgépek Tanszék k rövid r bemutatása BOSCH Pneumatika-hidraulika oktatóterem BOSCH Hajtástechnika oktatóterem 4

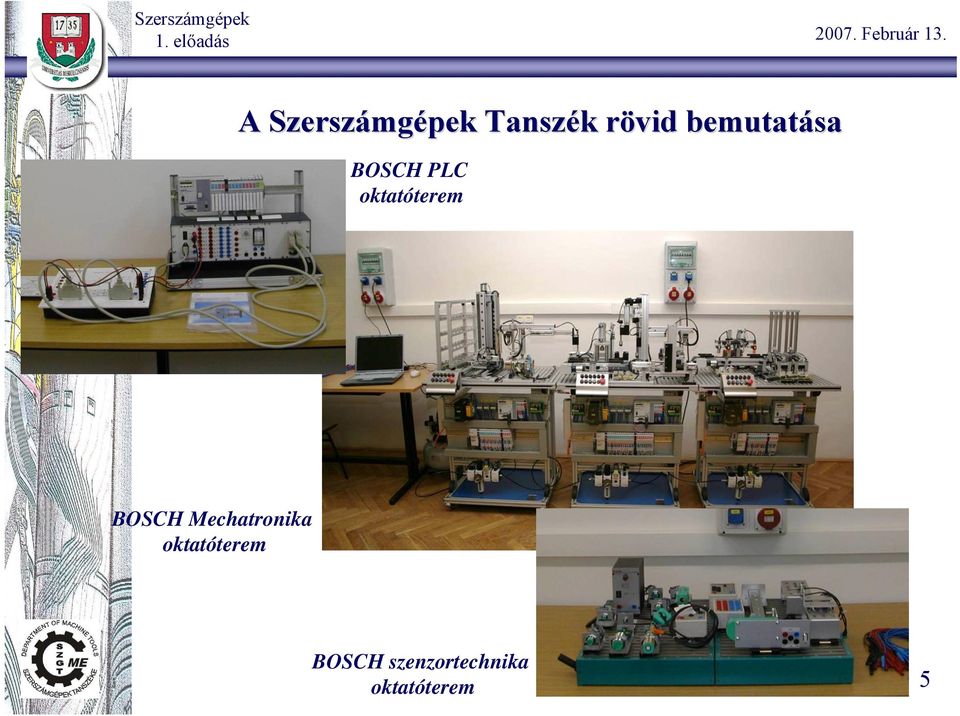

5 A Szerszámg mgépek Tanszék k rövid r bemutatása BOSCH PLC oktatóterem BOSCH Mechatronika oktatóterem BOSCH szenzortechnika oktatóterem 5

6 A Szerszámg mgépek Tanszék k rövid r bemutatása BOSCH Mechatronika oktatóterem 6

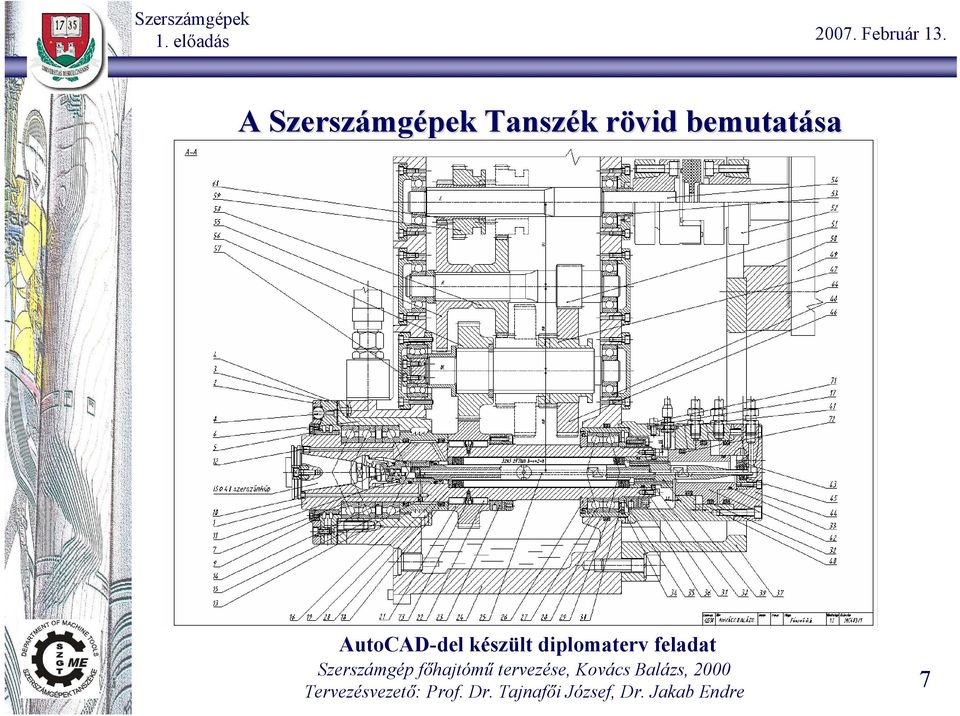

7 A Szerszámg mgépek Tanszék k rövid r bemutatása AutoCAD-del készült diplomaterv feladat Szerszámgép főhajtómű tervezése, Kovács Balázs, 2000 Tervezésvezető: Prof. Dr. Tajnafői József, Dr. Jakab Endre 7

8 A Szerszámg mgépek Tanszék k rövid r bemutatása Diplomaterv, Fúró célgép tervezése kidolgozó: Hammer György, Tervezésvezető: Dr. Zsiga Zoltán 8

9 A Szerszámg mgépek Tanszék k rövid r bemutatása Komplex feladat, TDK, Diplomaterv: Célgép robotos kiszolgálása Kidolgozó: Becsei Lajos Tervezésvezetők: Dr. Szabó Szilárdné dr. Makó Ildikó, Dr. Zsiga Zoltán 9

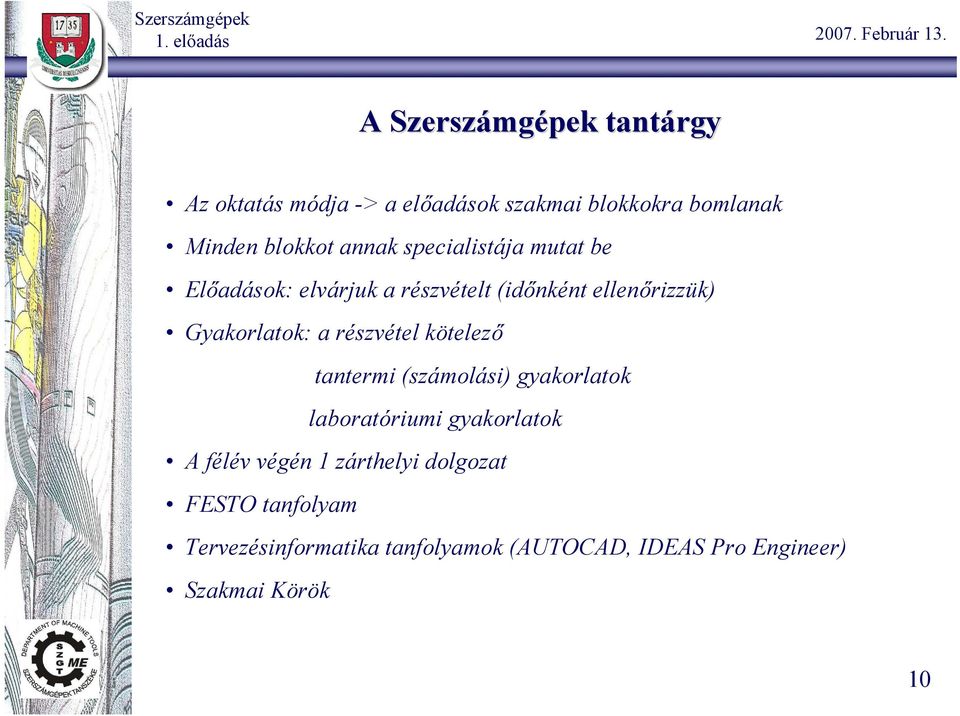

10 A Szerszámg mgépek tantárgy Az oktatás módja -> a előadások szakmai blokkokra bomlanak Minden blokkot annak specialistája mutat be Előadások: elvárjuk a részvételt (időnként ellenőrizzük) Gyakorlatok: a részvétel kötelező tantermi (számolási) gyakorlatok laboratóriumi gyakorlatok A félév végén 1 zárthelyi dolgozat FESTO tanfolyam Tervezésinformatika tanfolyamok (AUTOCAD, IDEAS Pro Engineer) Szakmai Körök 10

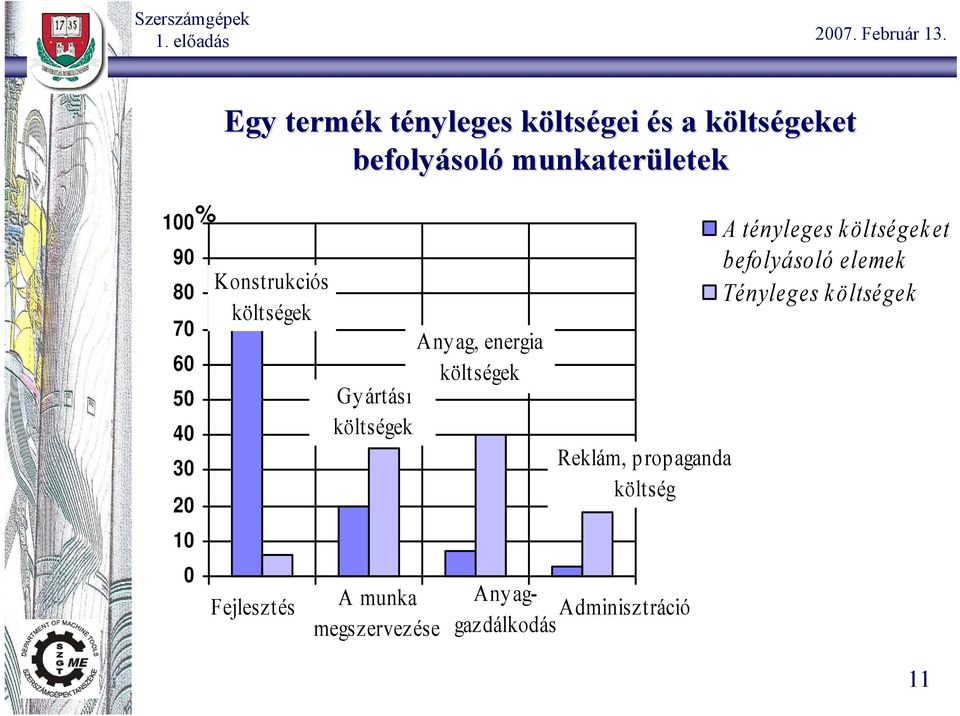

11 100% A tényleges költségeket 90 befolyásoló elemek 80 Tényleges költségek Egy termék k tényleges t költsk ltségei és s a költsk ltségeket befolyásol soló munkaterületek Konstrukciós költségek Fejlesztés Gyártási költségek A munka megszervezése Anyag, energia költségek Reklám, propaganda költség Anyaggazdálkodás Adminisztráció 11

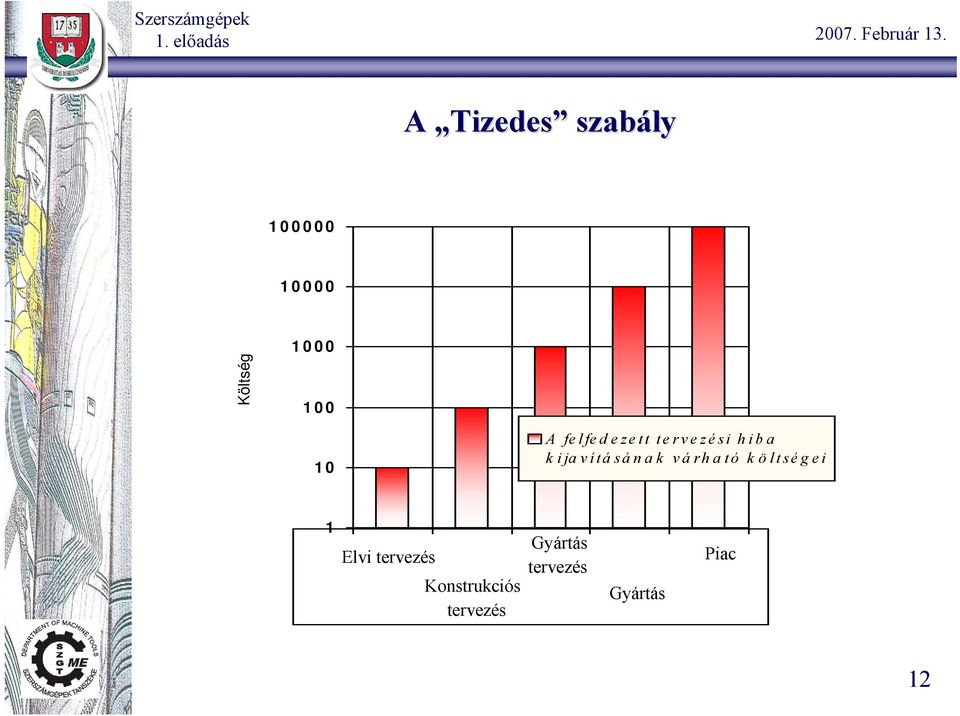

12 A Tizedes szabály Költség A felfedezett tervezési hiba kijavításának várható költségei 1 Elvi tervezés Konstrukciós tervezés Gyártás tervezés Gyártás Piac 12

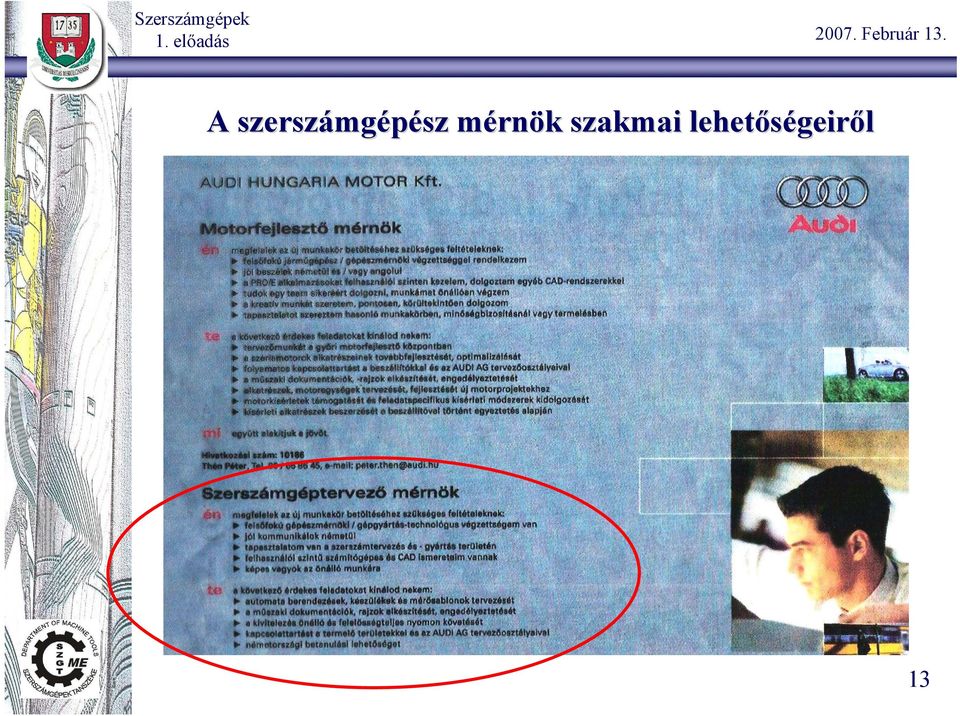

13 A szerszámg mgépész mérnm rnök k szakmai lehetőségeir geiről 13

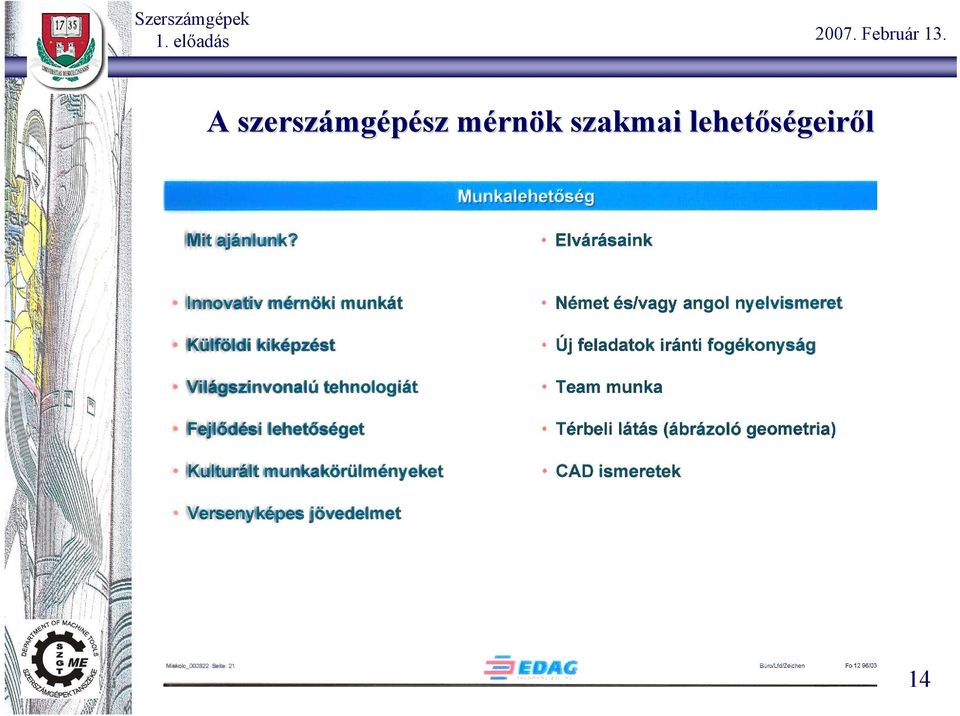

14 A szerszámg mgépész mérnm rnök k szakmai lehetőségeir geiről 14

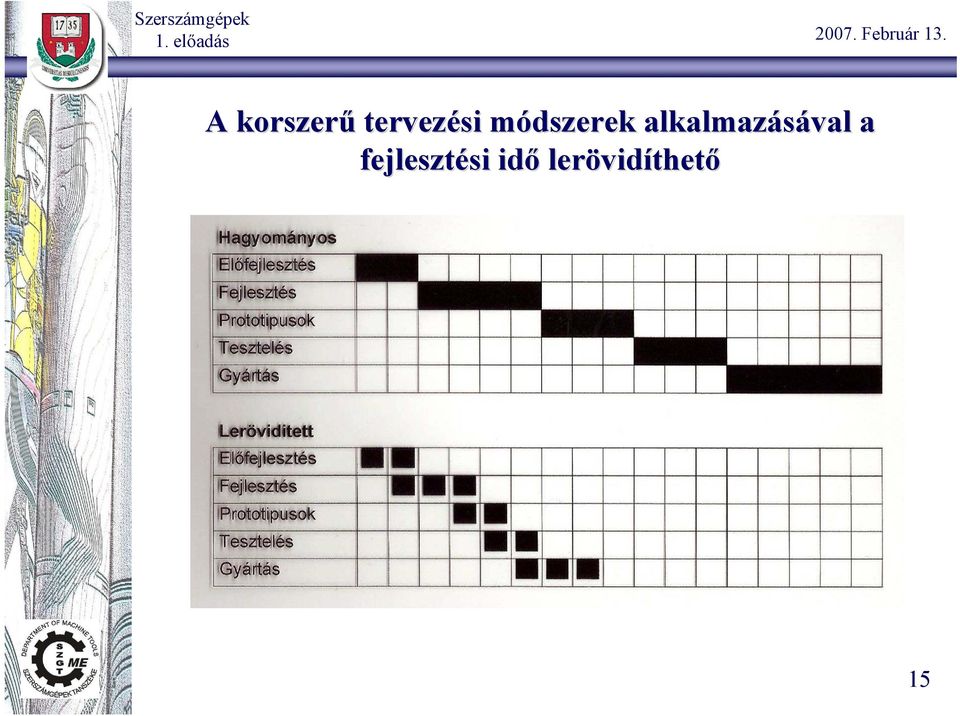

15 A korszerű tervezési módszerek m alkalmazásával a fejlesztési si idő lerövid vidíthető 15

16 16

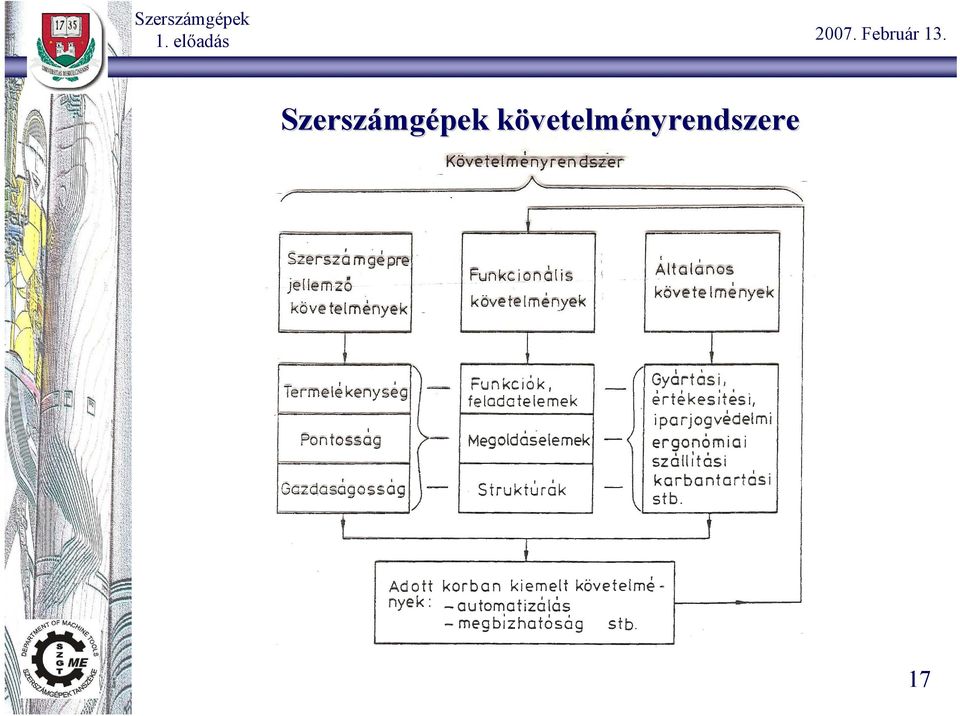

17 Szerszámg mgépek követelmk vetelményrendszere 17

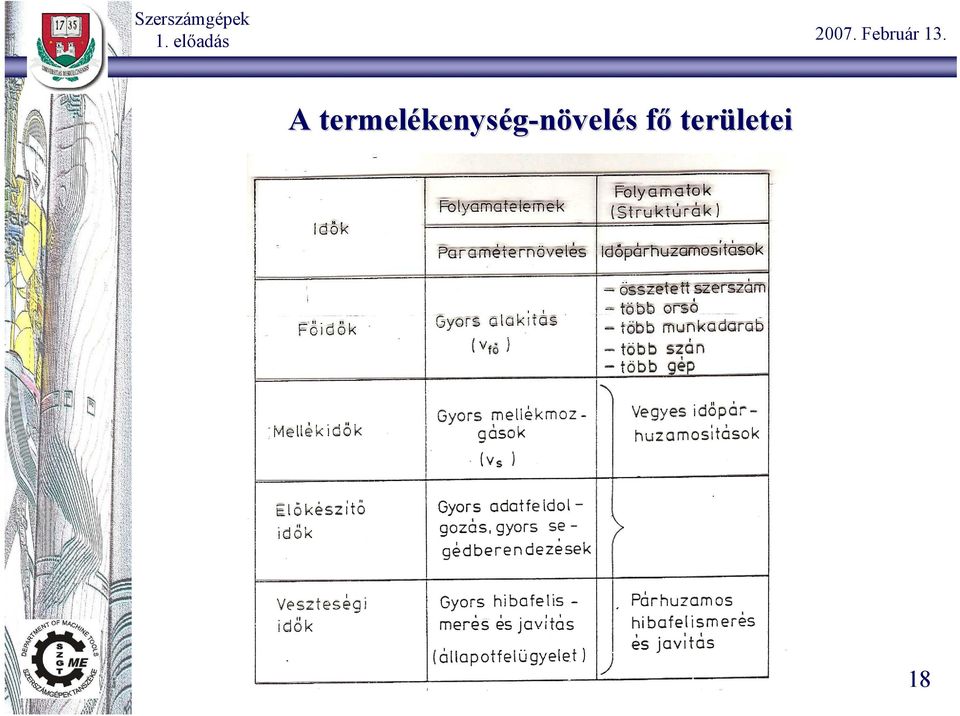

18 A termelékenys kenység-növelés s főf területei 18

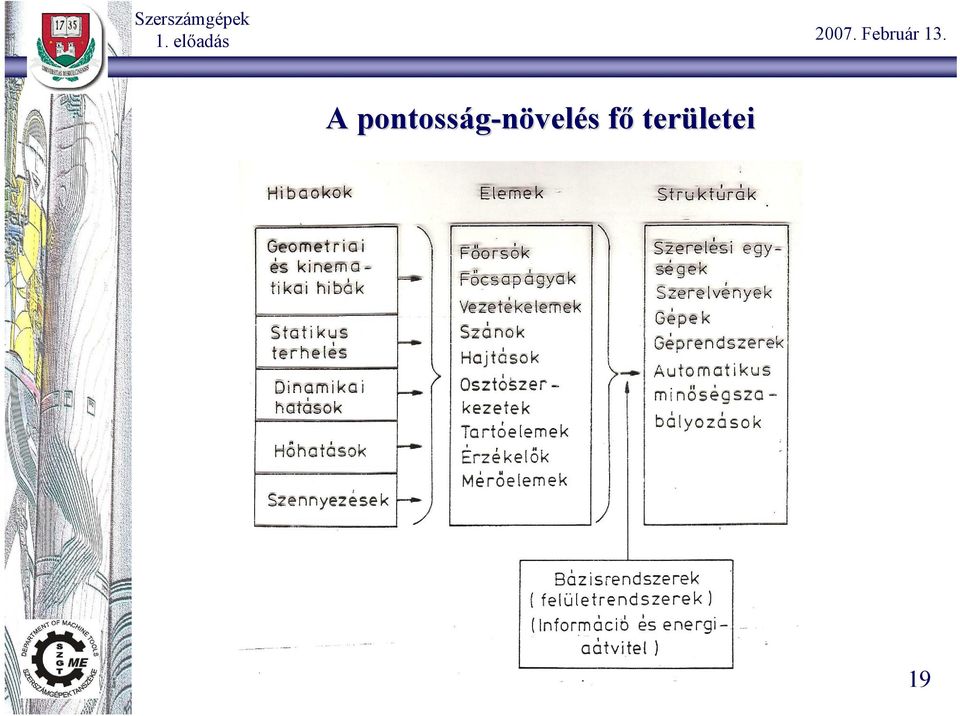

19 A pontosság-növel velés s főf területei 19

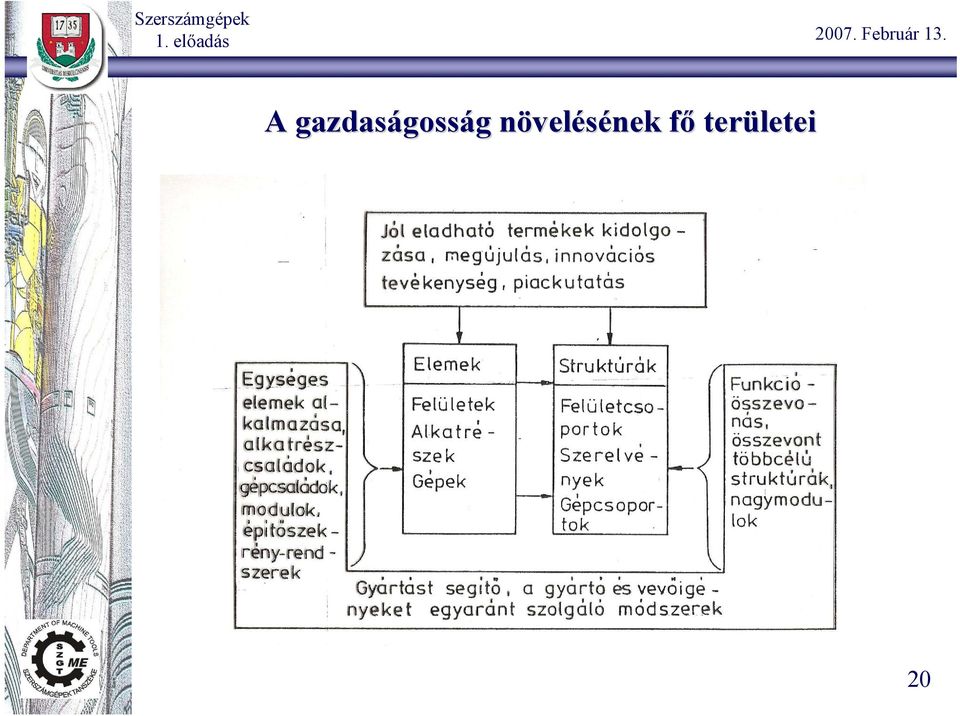

20 A gazdaságoss gosság g növeln velésének főf területei 20

21 A gépgyg pgyártás-technológia és s a szerszámg mgépek fejlődése között szoros kapcsolat van 21

22 A gépgyg pgyártás-technológia és s a szerszámg mgépek fejlődése között szoros kapcsolat van 22

23 A szerszámg mgépészet törtt rténeti kezdetei 23

24 A szerszámg mgépészet törtt rténeti kezdetei 24

25 A szerszámg mgépészet törtt rténeti kezdetei 25

26 Egyetemes eszterga 26

27 Egyetemes eszterga felépítése 27

28 Egyetemes eszterga kinematikai vázlatav 28

29 EPA MC CNC megmunkáló központ főorsója -a motor három fokozatú lábazati hajtóművel van sorba kapcsolva -a főórsó a szíjhúzástól tehermentesített 29

30 EPA MC három koordinátás CNC-eszterga megmunkáló központ -speciális vázszerkezettel v és öntéstechnikával készk szült cementbeton gépágyg gy -jó forgácselvezet cselvezetés s /45 fokos dőlésűd ferde ágy / -különleges merevségű betonágy biztosítja tja a szüks kséges rezgésmentess smentességet 30

31 INDEX GB CNC eszterga polimer-beton gépágy -kompakt polimer-beton ágy, magas élettartam -magas forgácsolási pontosság -jó statikai és dinamikai merevség 31

32 HEMBRUG Slantbed-mikroturn 100 CNC eszterga gépágy -természetes gránit alapozás /nem mágnesezhető/ magas hőmérséklet stabilitás -jó rezgéscsillapítási tulajdonságok -jó statikai és dinamikai merevség -feszültségmentes, korrózióálló 32

33 HITACHI Seiki HCELL 30II*40II CNC esztergagép hegesztett gépágya -kazettás és bordázott szerkezetű hegesztett gépágy, magas statikus és dinamikus merevséggel megfelelő pontosságot biztosít -rezgéscsillapítási képességet különböző technikákkal növelik 33

34 AXA WEBOturn WT400 esztergagép öntöttvas gépágya -magas dinamikai és deformációs merevség -jó rezgéscsillapítási tulajdonságok 34

35 Egy korszerű CNC eszterga (burkolatok nélkn lkül) l) 35

36 Revolverfejek 36

37 Duplomatic -12 pozíciós revolverfej -szerszámozás a revolverfej homlokán -álló és forgó szerszámok axiális és radiális befogása 37

38 Biglia B pozíciós revolverfej -álló és forgó szerszámok váltása a revolverfej homlokán és palástján -revolverfejbe munkadarab mérő tapintó is befogható 38

39 Radiál- és s oszlopos fúrógépf 39

40 Univerzális marógép 40

41 Korszerű CNC marógép p (burkolattal és s burkolat nélkn lkül) l) 41

42 Palást st- (henger-) ) köszk szörűgép 42

43 Sík-köszörűgép 43

44 Sík-köszörűgép 44
