1 Forián-Szabó Márton Digitális térképészeti adatbázisok Honvédelmi Minisztérium Térképészeti Közhasznú Társaság Szeged,. november 13.

2 Tartalom Katonai topográfiai térképezés Magyarországon A HM Térképészeti Kht. digitális adatbázisai Digitális domborzatmodellek (DDM-10, DDM-50) DTA-50 adatbázis A VTopo-25 adatbázis részletes bemutatása Raszteres térképészeti adatbázisok

3 A Magyar Köztársaság topográfiai térképrendszere A földm ldmérési és térk rképészeti tevékenys kenységr gről szóló évi LXXVI. törv rvény Egységes topográfiai térképrendszer Honvédelmi Minisztérium Földm ldművel velésügyi és Vidékfejleszt kfejlesztési si Minisztérium 1: : : Védelmi szektor felhasználói Polgári szektor felhasználói

4 A HM Térképészeti Kht. feladatai A honvédelmi miniszter december 22-én alapította a HM Térképészeti Kht.-t a katonai térképészeti intézet termelői és szolgáltatói részeiből. A Kht. fő feladatai: A MH térképészeti támogatásához szükséges, valamint a NATO és nemzetközi feladatokból eredő térképészeti tevékenység végrehajtása (MGCP, GRIPEN, Nyitott Égbolt) 1: és kisebb méretarányú állami topográfiai térképek és állami térképészeti alapadatok előállítása, tárolása és szolgáltatása

5 Topográfiai térképezés Magyarországon Első katonai felmérés Második katonai felmérés Harmadik katonai felmérés Megújítás 1:25 000, 1: Újfelvétel 1:25 000(13000 km 2) Helyesbítés 1:25 000, 1: Gyorshelyesbítés (alapanyag: közötti 1: tkp.) : Újfelvétel (alapanyag ua. 77% fototopográfia, 23% helyesbítés) : helyesbítés : polgári topográfiai térkép (3-5 hó/szlv., később nap/szelvény) : Új 1: térképmű (alapanyag 1:10 000; nap/szelvény - 1/4 rész terep) EOTR felújítás 1: Felújítás (1: : ) DTA-50_2.0 & 1: (alapanyag: előző felújítás, főbb térképi elemek helyesbítése, WGS 84/UTM EOTR térképhelyesbítés, GVOP EOTR digitalizálás VTopo (alapanyag: előző felújítás + ortofotó + helyszínelés, WGS 84/UTM)

6 Digitális térképészeti adatbázisok a katonai térképészetnél - előzmények 1978-tól: Geodéziai Adatbázis feltöltése az I-IV. rendű vízszintes alappontok és iránypontjaik adataival : az első térképi tartalmú digitális adatbázis, a DTA-200 1: méretarányú térképek manuális digitalizálásával Tartalma: - országos úthálózat - vasútvonalak - közigazgatási egységek határa és neve - vízrajzi adatok és megnevezésük - ország- és megyehatárok - tájékozódási pontként használható templomok - benzinkutak és autójavító állomások - uralgó magassági pontok - országúti távolság-adatok - fontosabb földrajzi nevek

7 DDM-50 és DDM-10 domborzatmodell A terep tszf. magassága az 1: méretarányú térképek alapján DDM-10 projekt ( ): rácsmodell kialakítása tisztán raszteres eljárással korabeli hardver lehetőségek: 386-os PC, 33 MHz CPU, 80 MB HDD > egyedi hardver és szoftver fejlesztése 1: méretarányú topográfiai térképek domborzati fóliáinak szkennelése szintvonalak vékonyítása, javítása, szakadások/összeérések megszüntetése magasságérték hozzáadása, szelvények csatlakoztatása, ellenőrzés domborzatmodell számítása: a szintvonalmátrix definiálatlan pontjai is magaságértéket kapnak szintvonalak visszarajzolása, ellenőrzés

8 DDM-50 domborzatmodell

9 Pontosság: Síkvidék (átlagos tereplejtés < 2%): középhiba ± 0.8 m Dombvidék (átlagos tereplejtés 2-6%): középhiba ± 2.5 m Hegyvidék (átlagos tereplejtés > 6%): középhiba ± 5.0 m 10, ill. 50 méteres rácsmérettel EOV, Gauss-Krüger, UTM vetületben EOV vagy nemzetközi szelvényezéssel ASCII vagy bináris formátumban DDM-10 és DDM-50 domborzatmodell Alkalmazási példák: Láthatóság, kitettség, lejtőkategória Árnyékolás, térhatású megjelenítés Összevetés más domborzat- és felületmodellekkel

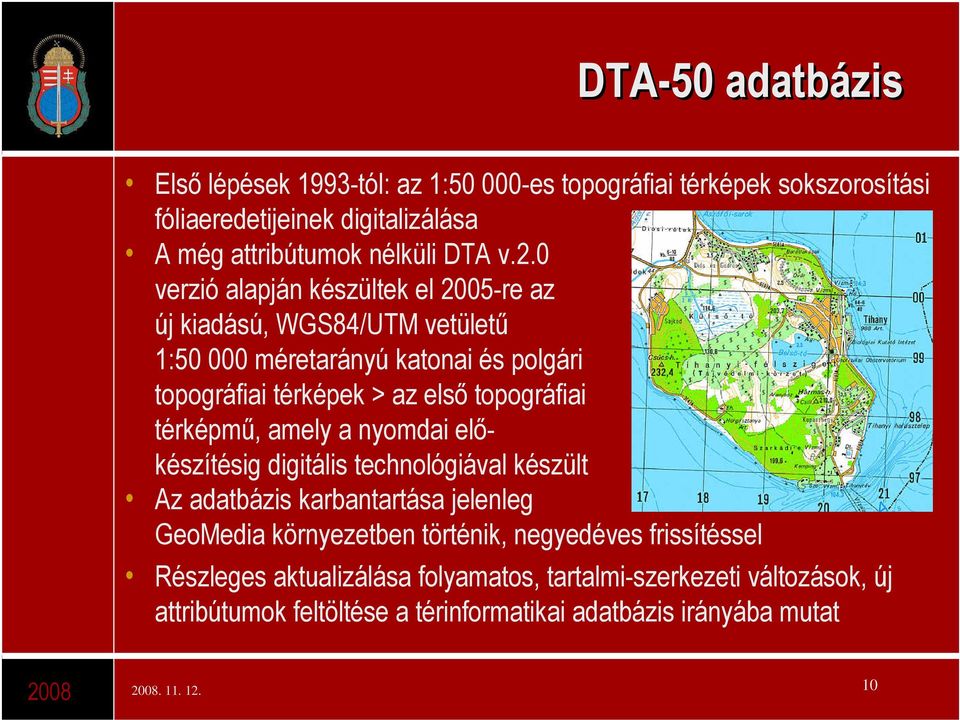

10 DTA-50 adatbázis Első lépések 1993-tól: az 1: es topográfiai térképek sokszorosítási fóliaeredetijeinek digitalizálása A még attribútumok nélküli DTA v.2.0 verzió alapján készültek el 2005-re az új kiadású, WGS84/UTM vetületű 1: méretarányú katonai és polgári topográfiai térképek > az első topográfiai térképmű, amely a nyomdai előkészítésig digitális technológiával készült Az adatbázis karbantartása jelenleg GeoMedia környezetben történik, negyedéves frissítéssel Részleges aktualizálása folyamatos, tartalmi-szerkezeti változások, új attribútumok feltöltése a térinformatikai adatbázis irányába mutat

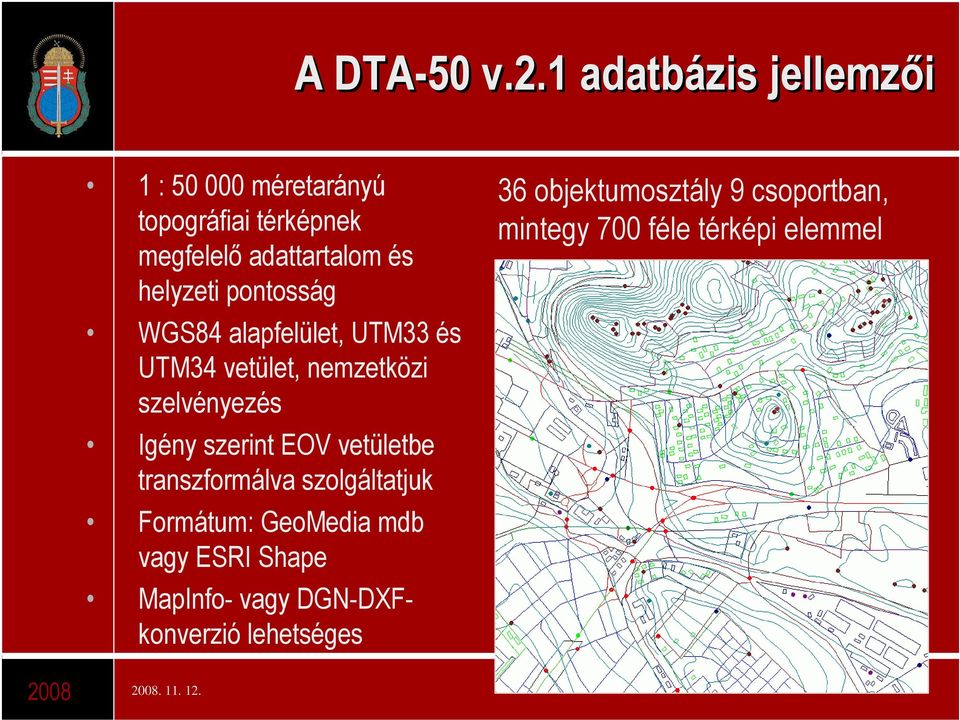

11 A DTA-50 v.2.1 adatbázis jellemzői 1 : méretarányú topográfiai térképnek megfelelő adattartalom és helyzeti pontosság WGS84 alapfelület, UTM33 és UTM34 vetület, nemzetközi szelvényezés Igény szerint EOV vetületbe transzformálva szolgáltatjuk Formátum: GeoMedia mdb vagy ESRI Shape MapInfo- vagy DGN-DXFkonverzió lehetséges 36 objektumosztály 9 csoportban, mintegy 700 féle térképi elemmel

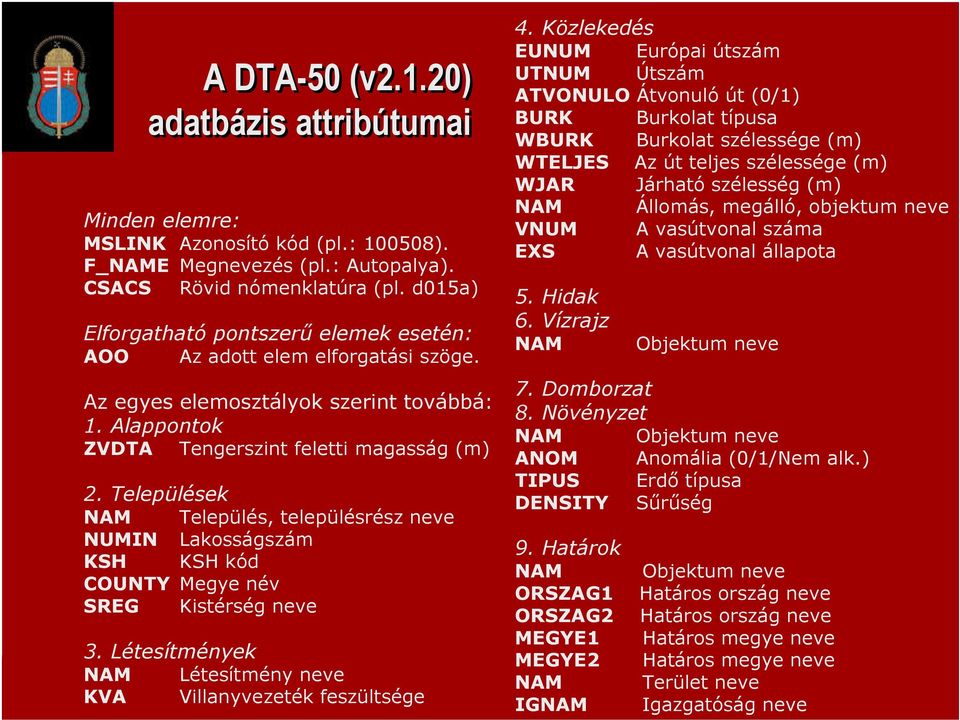

12 A DTA-50 (v2.1.20) adatbázis attribútumai Minden elemre: MSLINK Azonosító kód (pl.: ). F_NAME Megnevezés (pl.: Autopalya). CSACS Rövid nómenklatúra (pl. d015a) Elforgatható pontszerű elemek esetén: AOO Az adott elem elforgatási szöge. Az egyes elemosztályok szerint továbbá: 1. Alappontok ZVDTA Tengerszint feletti magasság (m) 2. Települések NAM Település, településrész neve NUMIN Lakosságszám KSH KSH kód COUNTY Megye név SREG Kistérség neve 3. Létesítmények NAM Létesítmény neve KVA Villanyvezeték feszültsége 4. Közlekedés EUNUM Európai útszám UTNUM Útszám ATVONULO Átvonuló út (0/1) BURK Burkolat típusa WBURK Burkolat szélessége (m) WTELJES Az út teljes szélessége (m) WJAR Járható szélesség (m) NAM Állomás, megálló, objektum neve VNUM A vasútvonal száma EXS A vasútvonal állapota 5. Hidak 6. Vízrajz NAM Objektum neve 7. Domborzat 8. Növényzet NAM Objektum neve ANOM Anomália (0/1/Nem alk.) TIPUS Erdő típusa DENSITY Sűrűség 9. Határok NAM Objektum neve ORSZAG1 Határos ország neve ORSZAG2 Határos ország neve MEGYE1 Határos megye neve MEGYE2 Határos megye neve NAM Terület neve IGNAM Igazgatóság neve

13 Két egyszerű példa a DTA-50 térinformatikai felhasználására Védett területek vízfolyásait veszélyeztető burkolt utak leválogatása Vasúttal megközelíthető erdős turisztikai területek

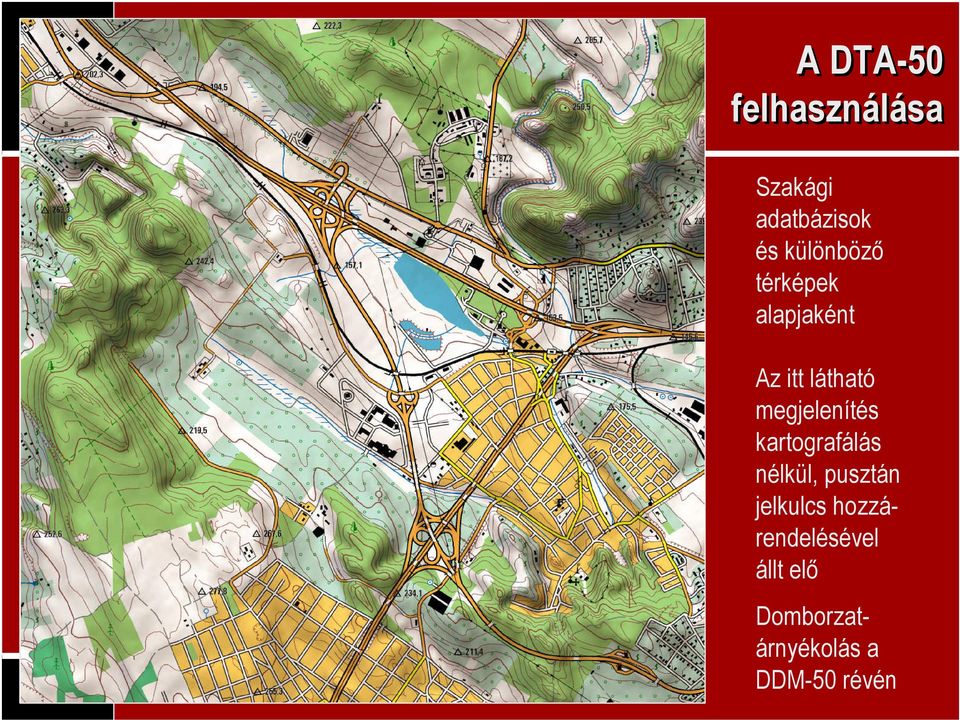

14 A DTA-50 felhasználása Szakági adatbázisok és különböző térképek alapjaként Az itt látható megjelenítés kartografálás nélkül, pusztán jelkulcs hozzárendelésével állt elő Domborzatárnyékolás a DDM-50 révén

15 Abszolút magasság hozzárendelése az adatbázis objektumaihoz Térhatású megjelenítés DTA-50 és DDM-50 együttes felhasználása

16 DTA200, DTA500, DTA1000 DTA200 2K6 1 : méretarányú topográfiai térkép és autós atlasz adattartalmát kombináló tartalom 61 féle térképi elem, 20 féle attribútum (nevek, település- út- és vezetékadatok, tszf. magasság, növényzet típusa) WGS84/UTM, nemzetközi szelvényezés DTA500 2k6 és DTA1000 2k6 1 : illetve 1 : méretarányú topográfiai térképnek megfelelő helyzeti pontosság és tartalom Attribútumok: síkrajzi és vízrajzi elemek nevei, útszámok, pontok tengerszint feletti magassága WGS84 alapfelület, Lambert-féle kúpvetület, nemetközi szelvényezés

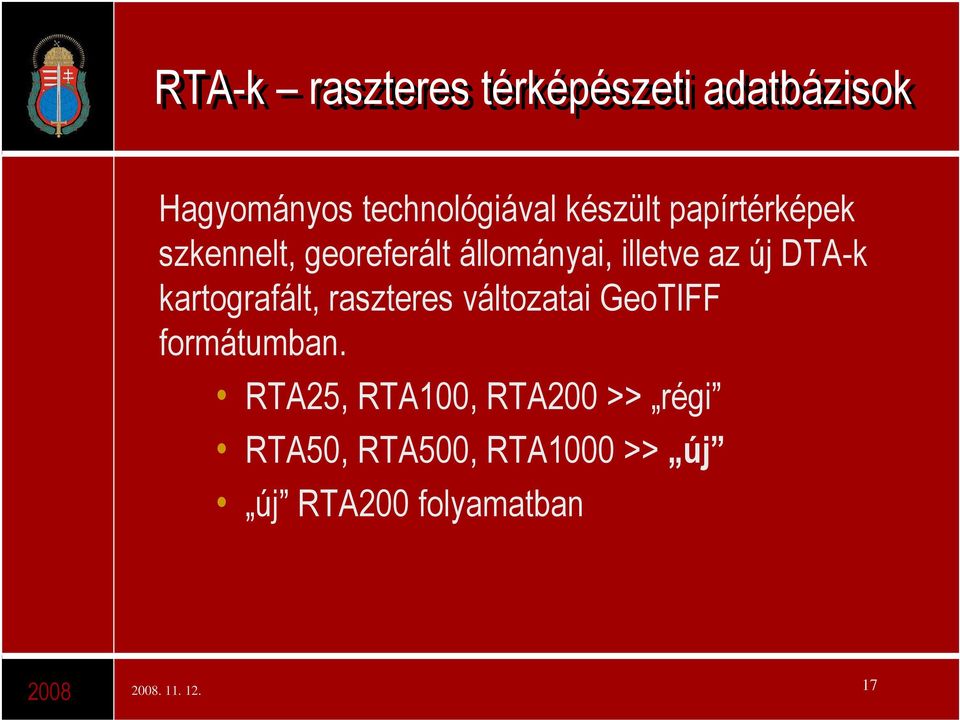

17 RTA-k raszteres térképészeti adatbázisok Hagyományos technológiával készült papírtérképek szkennelt, georeferált állományai, illetve az új DTA-k kartografált, raszteres változatai GeoTIFF formátumban. RTA25, RTA100, RTA200 >> régi RTA50, RTA500, RTA1000 >> új új RTA200 folyamatban

18 RTA50 raszteres térképészeti adatbázis Polgári változat: 2005-ben készült el a DTA alapján WGS84/UTM vonatkozási rendszer + EOV háló, 319 db szelvény 150, 200, 300 dpi felbontás

19 RTA500 és RTA1000 1: és 1: méretarányú szelvényezett topográfiai térképek WGS84 / Lambert-féle kúpvetületben, GeoTIFF formátumban. Magyarország és környéke 9, illetve 6 szelvényen

20 TopoExplorer térképszoftver Kereskedelmi termék: az 1: méretarányú digitális raszteres topográfiai térképek kész navigációs alkalmazásban PC-n és PDA-n egyidejűleg fut GPS kapcsolat, útvonalrögzítés Saját vektoros fedvény támogatása Útvonaltervezés az országos közúthálózaton Keresés a névrajzi elemekre

21 A VTopo-25 adatbázis A VTopo-25 az évi LXXVI. sz. törvénnyel és a 21/1997 (III.12.) FM-HM együttes rendelettel összhangban a honvédelmi miniszter felelősségi körébe tartozó katonai térképészeti termékek, és a közepes méretarányú állami topográfiai térképek alapjául szolgáló adatbázis. Rendeltetése az 1: méretarányú topográfiai térkép (térképek) korszerű technológiával történő létrehozása és a térinformatikai rendszerek által a közepes méretarányú topográfiai alapadatokkal szemben támasztott igények kielégítése. A fő eltérés a VTopo-25 és a korábbi térképészeti adatbázisok (DTA-50) között: a VTopo-25 alapvetően nem kartografált térkép digitalizálásával jön létre, objektumai elsősorban tényleges tulajdonságaik és kapcsolataik szerint tipizáltak, és (bár erre is alkalmas) nem a kartográfiai megjelenítés kívánalmai szerint

22 A meglévő 1: méretarányú Gauss-Krüger rendszerű topográfiai térképek kora

23 A VTopo-25 készültségi foka 2009-ig 99 db szelvény készül el : 400 db szelv. elkészítésének lehetősége. Teljes ország: db szelvény Átlag (kerekítve): 6200 obj./szelv. Végső objektumszám: kb db

24 A VTopo-25 adatbázis szerkezete, adatmodellje Vonatkozási rendszer: WGS84 alapfelület, balti magassági alapszint, UTM vetület, 1: méretarány szerinti nemzetközi szelvényezés (a szelvényhatárok nem esnek egybe a régi S42/GK rendszerű térképekével) Geodéziai alap: az I-IV. rendű állami vízszintes alapponthálózat és az állami szintezési alappontok Pontossági előírások:

25 A VTopo-25 adatbázis szerkezete, adatmodellje Az adatbázis alapegysége az objektum: egy egyedi entitás digitális megfelelője, amely egy rekord az adatbázisban Az azonos attribútum-készlettel rendelkező, és geometriailag homogén (pont-, vonal- vagy felület-típusú) objektumok 72 táblázatba (objektumosztályba) rendezve tárolódnak GeoMedia/MS Access formátumban Az objektumosztályba rendezés szempontjai: - hasonló funkció - hasonló attribútumkészlet - elemek száma Az objektumosztályok 9 tematikus kategóriában (pl. KOZLEKEDES_K) Az adatbázis szerkezetének, feltölt ltési szabályainak további fejlesztése se folyamatban van: 2009-től l VTopo formátum

26 VTopo-25 objektumosztályok 1. HATÁROK ÉS ALAPPONTOK HATAR_ALAPPONT_K 1.1. ALAPPONTOK ALAPPONT_P 1.2. KERÍTÉSEK KERITES_V 1.3. KÖZIGAZGATÁSI HATÁROK ÉS EGYÉB TERÜLETEK HATÁRAI HATAR_V 1.4. KÖZIGAZGATÁSI ÉS EGYÉB TERÜLETI EGYSÉGEK TERULET_F 2. TELEPÜLÉSEK TELEPULES_K 2.1. PONTSZERŰ LÉTESÍTMÉNYEK EMLEKMU_P 2.2. VONALAS LÉTESÍTMÉNYEK SIPALYA_V 2.3. ÉPÜLETEK EPULET_F 2.4. VALLÁSI ÉPÜLETEK TEMPLOM_F 2.5. BEÉPÍTETT TERÜLET, TELEPÜLÉS TOMB_F 2.6. LÉTESÍTMÉNYEK ALAPRAJZBAN SZABADIDO_F 2.7. TEMETŐK TEMETO_F 3. IPARI OBJEKTUMOK, KÖZMŰVEK IPAR_KOZMU_K 3.1. BÁNYÁK BANYA_P 3.2. TORONYSZERŰ ÉPÍTMÉNYEK TORONY_P 3.3. TERMÉKKUTAK TERMEKKUT_P 3.4. ELEKTROMOS HÁLÓZAT LÉTESÍTMÉNYEI ELEKTROMOS_P 3.5. TÁROLÓK TAROLO_P 3.6. CSŐVEZETÉK VEZ_CSO_V 3.7. ELEKTROMOS VEZETÉKEK VEZ_ELEKTR_V 3.8. LERAKÓHELYEK LERAKO_F 3.9. BÁNYÁK ALAPRAJZBAN BANYA_F HÁLÓZATI LÉTESÍTMÉNYEK ALAPRAJZBAN ELOSZTO_F TÁROLÓK ALAPRAJZBAN TAROLO_F TORONYSZERŰ ÉPÍTMÉNYEK TORONY_F ERŐMŰVEK EROMU_F 4. KÖZLEKEDÉS KOZLEKEDES_K 4.1. LÉGI KÖZLEKEDÉSI LÉTESÍTMÉNYEK REPTER_P 4.2. ÚTKERESZTEZŐDÉSEK ÉS ÚTELÁGAZÁSOK UTELAGAZAS_P 4.3. JELZŐTÁBLÁK ÉS KILOMÉTERKÖVEK KM_KO_P 4.4. AKADÁLYOK AKADALY_P 4.5. MEGÁLLÓHELYEK MEGALLO_P 4.6. ÁTERESZ ATERESZ_P 4.7. EMELKEDŐ EMELKEDO_V 4.8. HIDAK HID_V 4.9. KOMP KOMP_V GÁZLÓ GAZLO_V SZÁLLÍTÓSZALAGOK, DRÓTKÖTÉLPÁLYÁK SZALLITO_V VASUTAK VASUT_V VASÚTI RAKODÓHELYEK RAKODO_V BURKOLT UTAK UT_BURK_V TALAJUTAK UT_TALAJ_V ALAGUTAK ALAGUT_V

27 VTopo-25 objektumosztályok LÉGI KÖZLEKEDÉSI LÉTESÍTMÉNYEK REPTER_F ÁLLOMÁSOK, MEGÁLLÓHELYEK ÉS KIKÖTŐK ALAPRAJZBAN ALLOMAS_F KÖZÚTI LÉTESÍTMÉNYEK ALAPRAJZBAN PARKOLO_F 5. VÍZRAJZ VIZRAJZ_K 5.1. VEGYES PONTSZERŰ VÍZRAJZI OBJEKTUMOK HAJOZASI_P 5.2. VÍZNYERŐ HELYEK FORRAS_KUT_P 5.3. ZSILIP ZSILIP_P 5.4. GÁTAK GAT_V 5.5. PARTVONAL PART_V 5.6. ZÚGÓK, VÍZESÉSEK VIZESES_V 5.7. VÍZFOLYÁSOK VIZFOLYAS_V 5.8. SZIGETEK SZIGET_F 5.9. TAVAK, TÁROZÓK TO_TAROZO_F VÍZFOLYÁSOK ALAPRAJZBAN VIZFOLYAS_F 6. DOMBORZAT DOMBORZAT_K 6.1. MAGASSÁGI PONTOK MAG_PONT_P 6.2. JELLEGZETES DOMBORZATI OBJEKTUMOK DOMB_ELEM_P 6.3. SZINTVONALAK, MÉLYSÉGVONALAK SZINTVONAL_V 6.4. SZAKADÉKOK, SZAKADÁSOK, TÖLTÉSEK, BEVÁGÁSOK DOMB_ELEM_V 6.5. JELLEGZETES DOMBORZATI ELEMEK ALAPRAJZBAN DOMB_ELEM_F 6.6. TALAJOK TALAJ_F 7. NÖVÉNYZET NOVENYZET_K 7.1. FÁK, BOKROK FA_BOKOR_P 7.2. MOCSÁR MOCSAR_P 7.3. NYILADÉK NYILADEK_V 7.4. SÖVÉNYEK ÉS FASOROK FASOR_V 7.5. MEZŐGAZDASÁGI TERÜLET MEZOGAZD_F 7.6. FÜVES TERÜLET FU_BOKOR_F 7.7. MOCSARAS TERÜLET MOCSAR_F 7.8. ERDŐ ERDO_F 7.9. BOKROS TERÜLET BOKOR_F 8. NEVEK ÉS EGYÉB MEGÍRÁSOK NEVRAJZ_K 8.1. NEVEK ÉS EGYÉB MEGÍRÁSOK NEVRAJZ_V 9. KIEGÉSZÍTŐ OBJEKTUMOK KART_OBJ_K 9.1. KIEGÉSZÍTŐ OBJEKTUMOK - PONTSZERŰ KART_OBJ_P 9.2. KIEGÉSZÍTŐ OBJEKTUMOK - VONALAS KART_OBJ_V 9.3. KIEGÉSZÍTŐ OBJEKTUMOK KART_OBJ_F

28 VTopo-25 attribútumok Összesen 83 attribútum 3 objektum szintű metaadat (adatforrás típusa, megnevezése, dátuma) Speciális attribútum-értékek:

29 Topológia Felületszerű elemek: A felületi topológiában résztvevő elemek szakadás- és átfedésmentesen töltik ki a szelvény területét. A fenti körbe nem tartozó felületekre további átfedési szabályok vonatkoznak. Vonalas elemek: önálló topológiai hálózatot alkot: - burkolt és burkolatlan utak - vasútvonalak - vízhálózat A hálózatban résztvevő objektumok kapcsolódó csomópontja minden esetben él-végpont vagy kezdőpont

30 Kapcsolódási szabályok a szelvényen belül A valóságban is összetartozó, logikailag kapcsolódó vagy nem kapcsolódó objektumoknak az adatbázisban is így kell szerepelni A teljes geometria több száz ilyen szabálynak kell, hogy megfeleljen Kötelező csatlakozási szabályra példa: [Kilométerkő]-[Burkolt út]: közös csomópont [Elektromos vezeték]-[tartóoszlop]: közös csomópont [Alagút]-[Burkolt út felszín alatt]: a teljes geometria egybeesik Tiltó szabályra példa: [Szintvonal]-[Szintvonal]: nem találkozhat [Nyiladék]-[Felületszerű objektumok]: nyiladék csak erdő objektumon belül lehet [Burkolt út]-[sziklafal]: nem találkozhat, a sziklafalat meg kell szakítani

31 Szelvények csatlakoztatása Csatlakoztatási hiba, ha a keretvonal mentén található vonalas vagy felületszerű objektum csak az egyik szelvényen jelenik meg mindkét szelvényen megjelenik, de nem közös végponttal vagy határoló szakasszal mindkét szelvényen megjelenik és csatlakozik, de a két szelvényen az objektumok attribútumaikban eltérnek

32 A VTopo-25 elsődleges alapanyagai I. 1: méretarányú topográfiai térkép ( ) - domborzati kartográfiai fóliaeredeti - vízrajzi (névrajzzal) sokszorosítási fóliaeredeti - síkrajzi (névrajzzal) sokszorosítási fóliaeredeti - gépnyomat A fóliákról 600 dpi-vel szkennelt, szürkeárnyalatos, 4 ill. 9 ponttal illesztett, UTM vetületbe georeferált állományok készültek

33 Elsődleges alapanyagok II. Ortofotók: 2005-ös repülés, 0,5 m-es terepi felbontás (FÖMI) Ha az objektum az ortofotóról (térfotóról) levehető, és annak pontossága kielégíti a VTopo-25 követelményeit, úgy a geometriát innen kell felvenni. Más forrás a geometria feltöltésére csak akkor, ha a létrejövő vektoros állomány a formát az adott méretarányban elvárható részletességgel és a VTopo-25 pontossági követelményeinek megfelelően tartalmazza. A gyakorlatban a fóliaeredetik közül geometriát csak a domborzati oleátáról lehet átvenni ( új térképmű )

34 A VTopo-25 másodlagos alapanyagai (2007) EOTR 1: méretarányú topográfiai térképek szkennelt, georeferált gépnyomatai FÖMI Digitális katonai pontjegyzék HM Térképészeti Kht. GPS alappontok FÖMI Földrajzi Névtár FÖMI Magassági akadályok (25 m, 60 m) HM Térképészeti Kht. Léginavigációs adatbázis HM Térképészeti Kht. Közigazgatási határok FÖMI Áramszolgáltatók MAVIR, EON, ÉMÁSZ, DÉMÁSZ, ELMŰ Gázvezetékek MOL Rt. (Nyir2) Útadatbázisok MK Kht. OKA, NaviGate, ÁKMI Védett területek KVVM Természetvédelmi Hivatal GSM tornyok Antenna Hungária, Pannon GSM, T-Mobile Egyéb nyomtatott és digitális térképek

35 A VTopo-25 létrehozásának folyamata Az általános technológiai folyamat főbb elemei: A munkaterület kijelölése, az alapanyagok értékelése és felhasználásuk meghatározása, szükség szerint topográfiai tanulmány készítése Légifényképezés vagy űrfelvételek beszerzése, analóg légifelvételek esetén azok digitálissá alakítása, légiháromszögelés, kiegyenlítés, ortofotókészítés Adatbázis szerkezet kialakítása Analóg alapanyagok szkennelése, georeferálása Digitális alapanyagok, aktualizálási adatbázisok konverziója, szűrése, majd bedolgozása az üres VTopo-25 adatbázisba (ha nem kell más adatforrással összevetni)

36 A VTopo-25 létrehozásának folyamata Elsődleges kartográfiai alapanyag (domborzat) vektorizálása Ortofotó interpretálással vagy térkiértékeléssel az objektumok geometriájának felvétele, az attribútumok feltöltése szükség esetén egyéb alapanyagok felhasználásával, és a már felvett elemek javítása, összedolgozása a feltöltési, kapcsolódási szabályok figyelembevételével Kérdés, hiány vagy ismert változás (pl. új út készült a repülés óta) esetén, illetve ellenőrzés céljából előírás helyszínelésre Helyszínelés: az előírt felmérések és ellenőrzések elvégzése, valamint a terepen észlelt változások felvétele A helyszínelés eredményeinek bedolgozása Az adatállomány ellenőrzése több fázisban és szinten véglegesítése, majd átadása

37 VTopo-25 dokumentumok (2007) Magyar Honvéds dség g Geoinformáci ciós Szolgálata lata műszaki m intézked zkedései alapján VTopo-25 Műszaki dokumentáció (Közbeszerzés kiírása) - az adott évi munkaterületre érvényes - hivatkozik a további dokumentumokra VTopo-25 Szabályzat - vonatkozási rendszer, szelvényezés - térbeli leírás, topológia, adatbázis szerkezet - az adatbázis tartalma (objektumosztályok) - pontossági előírások, felhasználható alapanyagok -a létrehozás általános technológiai előírásai

38 VTopo-25 Objektum-attribútum katalógus és adatfeltöltési utasítás Általános adatfeltöltési előírások: szelvénykeret, csatlakoztatás, geometria forrása, attribútumok helyes feltöltése (mértékegység, élesség, elforgatási szög, kitöltetlen, nem jellemző, stb. kódok alkalmazása), metaadatok Objektumosztályonkénti táblázatok: attribútumok leírása, adattípusa, lehetséges értékei, DIGEST-kompatibilitás Részletes adatfeltöltési előírások: szöveges utasítás magyarázó ábrákkal Objektum-meghatározások (DIGEST)

39 VTopo-25 Attribútum táblázat Az objektumok további bontása a VTopo-25 jelkulcsi megfelelő szerint Megadja a jelkulcsi elemekhez tartozó attribútum-összetételt A kartográfiai kód (~MSLINK) levezetett attribútum

40 VTopo-25 Jelkulcsi megfeleltetés Az 1964-es és 1985-ös jelkulcsi elemek és a VTopo-25 objektumok megfeleltetése VTopo-25 Törzskönyvek Szelvényenként az összes munkafolyamat dokumentálására

41 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 1. HATÁROK ÉS ALAPPONTOK HATAR_ALAPPONT_K 1.1. ALAPPONTOK ALAPPONT_P - határkövek, vízszintes- és magassági alappontok, ellenőrző pontok - objektumok felvétele adatbázisból, méter élességű koordinátákkal - helyszínelni kell a GPS alappontokat és a burkolt utak 100 m-es körzetében található alappontokat 1.2. KERÍTÉSEK KERITES_V - kerítést, falat ált. 1,5 m-es magasság és 250 m-es hossz felett veszünk fel, elhagyva a tömbhatáron futókat 1.3. KÖZIGAZGATÁSI HATÁROK ÉS EGYÉB TERÜLETEK HATÁRAI HATAR_V - megyehatár, államhatár - a térképi megjelenítést célozza (nem mindenütt folyamatos)

42 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 1. HATÁROK ÉS ALAPPONTOK HATAR_ALAPPONT_K 1.4. KÖZIGAZGATÁSI ÉS EGYÉB TERÜLETI EGYSÉGEK TERULET_F - települések közig. határa, védett terültetek külső adatbázisból - kistérség, megye, régió attribútumként 2. TELEPÜLÉSEK TELEPULES_K 2.1. PONTSZERŰ LÉTESÍTMÉNYEK EMLEKMU_P - kálvária, kereszt, harangláb, sír, emlékmű, szobor, szökőkút 2.2. VONALAS LÉTESÍTMÉNYEK SIPALYA_V - síugrósánc, lesiklópálya, bobpálya 2.3. ÉPÜLETEK EPULET_F - épületek, romok felületként > feltöltés, pontosság, kartografálás, generalizálás szempontjából előnyös, pontszerű jelkulcsa is lehet - településen belül a kiemelt épületek, lakótelepi épületek, állomásépületek, vallási épületek, jelentős üzemek, benzinkút-épületek

43 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 2. TELEPÜLÉSEK TELEPULES_K 2.4. VALLÁSI ÉPÜLETEK TEMPLOM_F - valamennyi vallási épület 2.5. BEÉPÍTETT TERÜLET, TELEPÜLÉS TOMB_F - tömbhatár a tényleges beépített terület határa: nem eshet egybe az út tengelyével, tömböt út nem keresztezhet - a köztes, kitöltő objektum: Növényzet, egyéb földhasználat, vagy tér, kert, park,... - használat jellege, beépítés sűrűsége 2.6. LÉTESÍTMÉNYEK ALAPRAJZBAN SZABADIDO_F - sportpálya, kemping, park, stadion, stb TEMETŐK TEMETO_F

44 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 3. IPARI OBJEKTUMOK, KÖZMŰVEK IPAR_KOZMU_K 3.1. BÁNYÁK BANYA_P - akna, légakna bejárata 3.2. TORONYSZERŰ ÉPÍTMÉNYEK TORONY_P - fúrótorony, kémény, daru, gázfáklya, szélmotor, szélmalom, torony, siló víztorony, irányítótorony - további jelkulcsi elkülönítés attribútum alapján (TTC) 3.3. TERMÉKKUTAK TERMEKKUT_P - kőolaj-, és földgázkutak

45 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 3. IPARI OBJEKTUMOK, KÖZMŰVEK IPAR_KOZMU_K 3.4. ELEKTROMOS HÁLÓZAT LÉTESÍTMÉNYEI ELEKTROMOS_P - transzformátor, tartóoszlop, tartószerkezet 3.5. TÁROLÓK TAROLO_P 3.6. CSŐVEZETÉK VEZ_CSO_V - pince, tartály, ciszterna 3.7. ELEKTROMOS VEZETÉKEK VEZ_ELEKTR_V 3.8. LERAKÓHELYEK LERAKO_F - hulladéklerakó és feldolgozó, meddőhányó, szemétégető, szennyvíztisztító

46 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 3. IPARI OBJEKTUMOK, KÖZMŰVEK IPAR_KOZMU_K 3.9. BÁNYÁK ALAPRAJZBAN BANYA_F - felszín alatti bányák esetén a felszíni létesítmények lehatárolása HÁLÓZATI LÉTESÍTMÉNYEK ALAPRAJZBAN ELOSZTO_F - transzformátor/elosztó, szivattyútelep 625 m 2 felett TÁROLÓK ALAPRAJZBAN TAROLO_F - fészer, tartály, karám, raktár TORONYSZERŰ ÉPÍTMÉNYEK TORONY_F - lásd: 3.2. TORONY_P, a kartográfiai adatbázisban az alaprajzban ábrázolt magasobjektumok is pontszerű jelet kapnak ERŐMŰVEK EROMU_F - erőmű, atomreaktor épülete

47 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 4. KÖZLEKEDÉS KOZLEKEDES_K 4.1. LÉGI KÖZLEKEDÉSI LÉTESÍTMÉNYEK REPTER_P - helikopter-leszállóhely, kisebb repülőtér szilárd burkolat nélkül 4.2. ÚTKERESZTEZŐDÉSEK ÉS ÚTELÁGAZÁSOK UTELAGAZAS_P - szintbeni csomópont, körforgalom, melyből 3 irányban burkolt út, ill. vasút vezet 4.3. JELZŐTÁBLÁK ÉS KILOMÉTERKÖVEK KM_KO_P 4.4. AKADÁLYOK AKADALY_P - út feletti akadály (4,3 m alatt), útszűkület, éles kanyar 4.5. MEGÁLLÓHELYEK MEGALLO_P - határátkelő, fordítókorong, sorompó, kapu, útakadály, megálló (külterületi busz is), állomás 4.6. ÁTERESZ ATERESZ_P - 3 m alatti hosszúságú hidak is

48 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 4. KÖZLEKEDÉS KOZLEKEDES_K 4.7. EMELKEDŐ EMELKEDO_V 4.8. HIDAK HID_V - hidak, felüljárók - vonalas objektumként 4.9. KOMP KOMP_V GÁZLÓ GAZLO_V SZÁLLÍTÓSZALAGOK, DRÓT- KÖTÉLPÁLYÁK SZALLITO_V VASUTAK VASUT_V - topológiai hálózatot alkot - vágányhálózat felvétele VASÚTI RAKODÓHELYEK RAKODO_V

49 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 4. KÖZLEKEDÉS KOZLEKEDES_K BURKOLT UTAK UT_BURK_V - sávok száma, nemzetközi útszám, kerékpárút, sétálóutca is megjelenik - kapcsolódó csomópontok: híd, áteresz, km-kő, megálló, akadály, komp, gázló, alagút, stb TALAJUTAK UT_TALAJ_V - javított talajutak, talajutak, gyalogutak - a burkolt utakkal együtt alkotnak topológiai hálózatot

50 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 4. KÖZLEKEDÉS KOZLEKEDES_K ALAGUTAK ALAGUT_V - aluljárók, alagutak: a felszín alatti út, vasút objektumra esnek LÉGI KÖZLEKEDÉSI LÉTESÍTMÉNYEK REPTER_F - repülőtér területe, repülőgép állóhely/burkolt terület, fel- és leszállópálya, gurulóút ÁLLOMÁSOK, MEGÁLLÓHELYEK ÉS KIKÖTŐK ALAPRAJZBAN ALLOMAS_F - pályaudvar, állomás, rendező- és teherpályaudvar, kikötő területe, szárazdokk KÖZÚTI LÉTESÍTMÉNYEK ALAPRAJZBAN PARKOLO_F - pihenőhely, parkoló, üzemanyagtöltő állomás területe

51 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 5. VÍZRAJZ VIZRAJZ_K 5.1. VEGYES PONTSZERŰ VÍZRAJZI OBJEKTUMOK HAJOZASI_P - horgonyzóhely, navigációs jel (folyami jelzőtábla), vízmérce 5.2. VÍZNYERŐ HELYEK FORRAS_KUT_P - kút, forrás, hőforrás 5.3. ZSILIP ZSILIP_P - kamránként egy zsilipkapu objektum, csatlakozik a gát, töltés, vízfolyás objektumokhoz 5.4. GÁTAK GAT_V - duzzasztógát, sarkantyú/vezetőmű, hullámtörő gát, móló - gátak digitalizálási iránya kötött (folyásirány, öböl) 5.5. PARTVONAL PART_V - felületszerű vízfolyás, tó, sziget partvonala típussal, anyaggal

52 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 5. VÍZRAJZ VIZRAJZ_K 5.8. SZIGETEK SZIGET_F 5.9. TAVAK, TÁROZÓK TO_TAROZO_F - ülepítő, tó, úszómedence, ártér, víztározó 5.6. ZÚGÓK, VÍZESÉSEK VIZESES_V 5.7. VÍZFOLYÁSOK VIZFOLYAS_V - patak, csatorna, árok - ált. min.1 m mélység, 250 m-es hossz, és 15 m-es szélességig vonalas - topológiai hálózatot alkot - átvezetés a tavon VÍZFOLYÁSOK ALAPRAJZBAN VIZFOLYAS_F - csatorna, folyam, folyó

53 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 6. DOMBORZAT DOMBORZAT_K 6.1. MAGASSÁGI PONTOK MAG_PONT_P - kótált pontok 6.2. JELLEGZETES DOMBORZATI OBJEKTUMOK DOMB_ELEM_P - barlang, halom, gödör, szikla 6.3. SZINTVONALAK, MÉLYSÉGVONALAK SZINTVONAL_V - szintvonalak, mélységvonalak magasság/mélység-attribútummal - domborzatrajz kartográfiai alapanyagból, a jelentős változással érintett területeken (pl. bányaművelés, rekultiváció) javítandó < >

54 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 6. DOMBORZAT DOMBORZAT_K 6.4. SZAKADÉKOK, SZAKADÁSOK, TÖLTÉSEK, BEVÁGÁSOK DOMB_ELEM_V - természetes és mesterséges vonalas formák egy táblában - a töltés, bevágás a helyén (koronaél, körömvonal) kerül felvételre - a digitalizálás iránya a fogazott elemeknél kötött - a szintvonalrajzzal kartográfiai összhangban 6.5. JELLEGZETES DOMBORZATI ELEMEK ALAPRAJZBAN DOMB_ELEM_F - sziklafal/szakadék, suvadás/omladék, halom, gödör - sziklafal belső tagoltság nélkül, gödör, halom digitalizálási iránya kötött 6.6. TALAJOK TALAJ_F - kőhalmazok, kőfolyások sziklás talajként

55 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 7. NÖVÉNYZET NOVENYZET_K 7.1. FÁK, BOKROK FA_BOKOR_P - jól tájékoztató fa, bokor (-csoport) 7.2. MOCSÁR MOCSAR_P m 2 alatt pontszerű 7.3. NYILADÉK NYILADEK_V - min. 200 m hosszú, 1,5-25 m széles 7.4. SÖVÉNYEK ÉS FASOROK FASOR_V 7.5. MEZŐGAZDASÁGI TERÜLET MEZOGAZD_F - szántó, faiskola, botanikus kert, gyümölcsös, ültetvény, szőlő, komló, rizsföld - növényzet-egyéb földhasználat : pl. konyhakert/veteményes, felületkitöltés tömbön belül és erdei burkolt utak alatt - kordonművelés esetén kerítést is felveszünk 7.6. FÜVES TERÜLET FU_BOKOR_F - füves terület (rét, legelő), füves-bokros terület

56 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 7. NÖVÉNYZET NOVENYZET_K 7.7. MOCSARAS TERÜLET MOCSAR_F 7.8. ERDŐ ERDO_F - fákat leíró attribútumok közül csak a növényzet jellegét kötelező megadni (örökzöld/tűlevelű/lombhullató/vegyes/tisztás) 7.9. BOKROS TERÜLET BOKOR_F

57 A VTopo-25 adatbázis tartalma, feltöltésének szabályai 8. NEVEK ÉS EGYÉB MEGÍRÁSOK NEVRAJZ_K 8.1. NEVEK ÉS EGYÉB MEGÍRÁSOK NEVRAJZ_V - földrajzi név, magyarázó megírás vonalas elemként - a műszaki adatok, magyarázó megírások többségét nem kell névrajzi elemként felvenni, mert ez az adatbázisból automatikusan generálható 9. KIEGÉSZÍTŐ OBJEKTUMOK KART_OBJ_K 9.1. KIEGÉSZÍTŐ OBJEKTUMOK PONTSZERŰ KART_OBJ_P - jellegfák (lombos, tűlevelű, vegyes) 9.2. KIEGÉSZÍTŐ OBJEKTUMOK - VONALAS KART_OBJ_V - eséstüske, folyásirány, szélességjelző 9.3. KIEGÉSZÍTŐ OBJEKTUMOK KART_OBJ_F

58 A VTopo-25 adatbázis GeoMedia környezetben

59

60 Hasonlóságok és különbségek... Geometriai (alak, méret, elhelyezés) és tartalmi eltérések: kartografált térkép <-> minden a helyén adatbázis Megváltozott tartalmi követelmények (+/-) Topológiai szabályok, a valóságban is létező kapcsolatok leképezése Objektum szintű metaadatok Megírások az objektum attribútumaként vagy vonalas névrajzi elemként, korábban pontszerű elemek felületként A későbbi (nagyobbrészt automatikus) kartografálás igényeinek figyelembe vétele, de nem a fenti követelmények rovására Kevés objektumosztály, sok attribútum > több kombináció, sok szabály, a feltöltés precizitást igényel

61 A VTopo-25 adatbázis ellenőrzése Automatikus: Beolvashatóság, vírusellenőrzés Strukturális ellenőrzés: objektumosztályok megléte, attribútumok neve, adattípusa Tartalmi, geometriai ellenőrzés (pl. topológiai, kapcsolódási szabályok, digitalizálási hibák, attribútum értékek) Feltöltöttség statisztikai vizsgálata Domborzatrajz teljessége, pontossága Szelvények csatlakoztatása Manuális: Vizuális ellenőrzés

62 Köszönöm a figyelmet! forianszm@fre .hu HM Térképészeti Kht. Budapest, II. kerület Szilágyi Erzsébet fasor 7-9. : 1276 Bp. Pf. 85 Tel , Fax:
