MonoControl CS. Használati utasítás Beszerelési utasítás Kérjük a jármüben tartani! Kényelem útközben

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "MonoControl CS. Használati utasítás Beszerelési utasítás Kérjük a jármüben tartani! Kényelem útközben"

Átírás

1 MonoControl CS Használati utasítás Beszerelési utasítás Kérjük a jármüben tartani! Kényelem útközben

2 Felhasználás A MonoControl CS lakókocsikban és lakóautókban használható biztonsági gáznyomásszabályozó készülék. A gáznyomásszabályozó készülék a kilépő gáz nyomását állandó 30 mbar vagy 50 mbar (típus szerint) értéken tartja a bemenő nyomás megengedett 0,3 16 bar értéke esetén. A gázpalack a gáznyomásszabályozóhoz történő csatlakoztatásához feltétlenül szükség van biztonsági gázelzáró szeleppel ellátott nagynyomású tömlőre (SBS). Az ehhez szükséges nagynyomású tömlőket az Európában leggyakrabban forgalomban lévő gázpalack csatlakozókhoz a Truma vállalaton keresztül lehet beszerezni (lásd 11. oldal). Baleset esetén, ha a kioldóra 3,5 g ± 0,5 g * nagyságú lassulás hat, a beépített ütközésérzékelő megszakítja a gázáramlást. Zárt helyiségekben (háztartásban, mobilházakban), tengeri csónakokon vagy 0-ás robbanásveszélyes zónában (pl. tartálykocsikban) nem szabad használni a gáznyomásszabályozó készüléket. A beépített túlnyomásvédő szelep ipari felhasználásban nem megengedett nyomásnövekedés ellen megfelel a biztonsági berendezésekkel szemben támasztott követelményeknek (pl. Németországban a BGV D 34 Szövetségi iparegyesületi biztonsági előírások folyékonygáz felhasználásáról). A nyomásszabályozó készülékeket és a tömlőket a gyártás napjától számítva legalább 10 évenként (ipari felhasználás esetén 8 évenként) ki kell cserélni. Ezért az üzemeltető felel. 2 MonoControl CS * Közepes súlyú gépjárművek esetében megfelel kb km/h ütközési sebességnek szilárd akadályba történő ütközésnél. Utasítások utazás közbeni fűtéshez: A után forgalomba helyezett lakóautóknál a 2001/56/EK számú, valamint a kiegészítő 2004/78/EK és 2006/119/EK számú fűtőberendezésekre vonatkozó irányelvek előírják a folyékonygáz üzemeltetésű fűtőberendezések utazás közbeni működtetéséhez biztonsági zárószerkezet használatát, amely megakadályozza, hogy a baleset folyamán leszakadt vezeték következtében akaratlanul gáz lépjen ki. A Truma gyártmányú beépített ütközésérzékelővel felszerelt MonoControl CS gáznyomásszabályozó készülék kielégíti az integrált biztonsági gázelzáró szeleppel rendelkező (SBS), a nagynyomású tömlővel együtt, valamennyi ide vonatkozó fontos szabványt, előírást és irányelvet, és megengedi a gázberendezés utazás közbeni használatát egész Európában. A lakókocsik utazás közbeni fűtéséhez ugyancsak javasoljuk a biztonsági felszerelés használatát. A előtt forgalomba helyezett gépjárművek esetében nincs korlátozás a gázberendezés utazás közbeni használatához.** ** Kivétel Franciaország: Franciaországban a gázberendezés utazás közbeni használata csak a után forgalomba helyezett típusengedélyezett gépjárművekben megengedett. Régebbi gépjárművekben a gázberendezés utazás közbeni üzemeltetése biztonsági zárószerkezettel együtt sem engedélyezett. Azokat a gázpalackokat, amelyek nincsenek csatlakoztatva a gázrendszerhez, mindig lezárva és védőkupakkal ellátva kell tárolni. A csatlakoztatott gázpalackokban lévő gáz üzemanyagnak és nem veszélyes anyagnak számít (ADR mentesség a és e fejezetek értelmében).

3 Használati utasítás Alkalmazott jelek A jel lehetséges veszélyekre utal. Utalás tájékoztatásra és javaslatokra. A MonoControl CS gáznyomásszabályozó készülék üzemeltetéséhez előírás szerint kötelező az álló helyzetű palackok használata, amelyekből a gáz elvétele gázfázisból történik. Az üzemeltetéshez tilos használni olyan gázpalackokat, amelyekből a gáz elvétele folyadékfázisból történik (pl. targoncákhoz), mert azok a gázberendezés károsodását okozzák. Üzembe helyezés Szükség esetén nyissuk ki a gáz távkapcsolót Nyissuk ki a palack szelepét. 2. Erősen nyomjuk meg a nagynyomású tömlőn a biztonsági gázelzáró szelep gombját (zöld nyomógomb). 3. Szükség esetén (pl. első alkalommal történő beépítés után, vagy ha a gázpalack véletlenül nekiütközik a gáznyomásszabályozó berendezésnek) nyomjuk meg a zöld újraindító gombot a MonoControl CS készüléken (az ütközésérzékelő kioldószerkezetének visszaállítása). Gázpalack csere A nagynyomású tömlők fel- és lecsavarozásához kérjük, használja a mellékelt felcsavaró segédeszközt. Ez biztosítja a szükséges meghúzónyomatékot és megakadályozza a csavarkötés sérülését, amely helytelen szerszám használatából ered. Maradék gáz: Ne dohányozzunk, ne használjunk nyílt lángot! Zárjuk el az üres gázpalack szelepét. Csavarjuk le a gázpalackról a nagynyomású tömlőt, ill. amennyiben van, vegyük le a csőadaptert. Csavarjuk fel a nagynyomású tömlőt a teli gázpalackra, ill. amennyiben van, húzzuk fel a csőadaptert. Nyissuk ki a teli gázpalack szelepét. 3. Nyomjuk meg a biztonsági gázelzáró szelep gombját (lásd. Üzembe helyezés ). Minden beavatkozás után ellenőrizzük a tömlőcsatlakozás tömítettségét a palack szelepén (lásd Nagynyomású rész tömítettségének ellenőrzése ). 3

4 Tömlőcsere A nagynyomású tömlő fel- és lecsavarozásához kérjük, használja a mellékelt felcsavaró segédeszközt. Ez biztosítja a szükséges meghúzónyomatékot és megakadályozza a csavarkötés sérülését, amely helytelen szerszám használatából ered. Maradék gáz: Ne dohányozzunk, ne használjunk nyílt lángot! Zárjuk el a gázpalack szelepét. Csavarjuk le a nagynyomású tömlőt a gázpalackról (ill. a csőadapterről) és a szabályozó bemenetéről. A tömlő cseréjekor gondoskodjunk arról, hogy a tömlőhöz mellékelt tömítés (tömlő kimenete - szabályozó bemenete) szabályszerűen legyen beépítve és nem sérült. Javasoljuk a tömítés (cikksz ) cseréjét minden tömlőcsere alkalmával. Csavarjuk fel az adott országban használatos nagynyomású tömlőt a MonoControl CS készülék bementére és a palackra (ill. csőadapterre). Nyissuk ki a gázpalack szelepét. Nyomjuk meg a biztonsági gázelzáró szelep gombját, és szükség esetén a visszaállító gombot (lásd. Üzembe helyezés ). Minden beavatkozás után ellenőrizzük a tömlőcsatlakozás tömítettségét a palack szelepén és a MonoControl CS készülék bemenetén (lásd Nagynyomású rész tömítettségének ellenőrzése ). Nagynyomású rész tömítettségének ellenőrzése Megfelelő szerrel ellenőrizni kell a nagynyomású tömlők csavarkötéseinek tömítettségét a gázpalack szelepén és a MonoControl CS készüléken pl. az EN nek megfelelő szivárgáskereső spray-vel. Ezért az üzemeltető felel. Kisnyomású rész tömítettségének ellenőrzése (maximális ellenőrző nyomás 150 mbar) Ellenőrzés csak szakember által! Valamennyi fogyasztót le kell állítani. Nyissuk ki a zárószelepeket és szükség esetén a gáz távkapcsolót. Csavarjuk le az ellenőrző csatlakozás csavarkupakját (b) és csatlakoztassuk az ellenőrző szivattyút az ellenőrző tömlővel az ellenőrző csatlakozáshoz. b 4

5 Ellenőrizzük a tömítettséget (pl. Németországban a G 607 szerint) A gázpalack szivárgása esetén zárjuk el a gázpalack szelepét, azonnal javíttassuk meg a gázberendezést szakemberrel és időközben ne nyissuk ki a gázpalack szelepét. Az ellenőrzés elvégzése után újra csavarjuk vissza a csavarkupakot az ellenőrző csatlakozásra. Karbantartás A MonoControl CS gáznyomásszabályozó készülék nem igényel karbantartást. A gázberendezés ismételt felülvizsgálatát Németországban 2 évenként folyékonygázzal működő berendezésekhez értő szakembernek (DVFG, TÜV, DEKRA) kell végeznie. Erről megfelelő tanúsítványt (G 607) kell kiállítani. Azokban az országokban, ahol nem kötelező a vizsgálat, javasoljuk a gázberendezés 2 évenkénti ellenőrzését a saját biztonságuk érdekében. A nyomásszabályozó készülékeket és a tömlővezetékeket a gyártás napjától számítva legalább 10 évenként (ipari felhasználás esetén 8 évenként) ki kell cserélni. Ezért az üzemeltető felel. Tartozékok Nagynyomású tömlők (biztonsági gázelzáró szeleppel) lásd 10. oldal Csatlakozótömlő 1,5 m külső gázpalackok csatlakoztatására G.5-ös csatlakozó Németországban (cikksz ) Póttömítő nagynyomású csatlakozáshoz M20 x 1,5 (G.13) (cikksz ) DuoComfort átkapcsoló szelep kétpalackos berendezéshez kielégíti a BGV D 34 követelményeit (cikksz ) EisEx, szabályozó melegítője (cikksz ) 90 -os ívelt csavarkötés (cikksz ) Kiegészítő készlet szükséges, ha a gázpalackok távolsága nagyobb, mint 100 cm (cikksz ) Gáz távkapcsoló a gázellátás elzárására a gépjármű belteréből GS 8 (cikksz ) GS 10 (cikksz ) 5

6 Műszaki adatok (az EN szabvány, ill. a Truma vizsgálati kritériumai alapján) Gázfajta folyékonygáz (propán / bután) Bemenő nyomás 0,3 16 bar Kimenő nyomás típus szerint 30 mbar vagy 50 mbar Szabályozó teljesítménye 1,5 kg/h Szabályozó bemenete külső csavarmenet M20 x 1,5 (G.13) Szabályozó kimenete vágógyűrűs csavarkötés 8 mm vagy 10 mm Javasolt meghúzónyomaték 3 5 Nm M20 x 1,5 (G.13) méretű hollandi anyához Kioldóérték vízszintesen 3,5 g ± 0,5 g Megfelelőségi nyilatkozat A Truma gyártmányú MonoControl CS gáznyomásszabályozó készülék kielégíti a 97/23/EK számú nyomás alatti készülékekre vonatkozó irányvonalat az EN 12864/D szabvány és a 2004/78/EK irányvonal VIII. melléklete Biztonsági követelmények folyékonygáz égetésével üzemeltetett fűtőkészülékek és fűtőberendezések alkalmazása esetén. Termékazonosító szám CE-0085BQ0102 DG approval number: 3894 Beszerelési utasítás Maradék gáz: Ne dohányozzunk, ne használjunk nyílt lángot! Az összeszerelést csak szakember végezheti! A gáznyomásszabályozó készülék szabályszerű működésének biztosítására a készüléket stabil falra / fedélre kell szorosan felcsavarozni (2 csavarral). A beépítés előtt feltétlenül el kell olvasni és meg kell tartani a beépítésre vonatkozó utasításokat! A MonoControl CS készüléket a kivitelezéstől függően stabil falra függőlegesen, vagy a gázpalackszekrény tetejére vízszintesen kell felszerelni. A kioldóelemnek (A) mindig függőleges helyzetben kell lennie. Beépítési méretek A ~ 95 ~ A ~ 198 ~ 53 ~ 89 Műszaki változtatások jogát fenntartjuk! 6

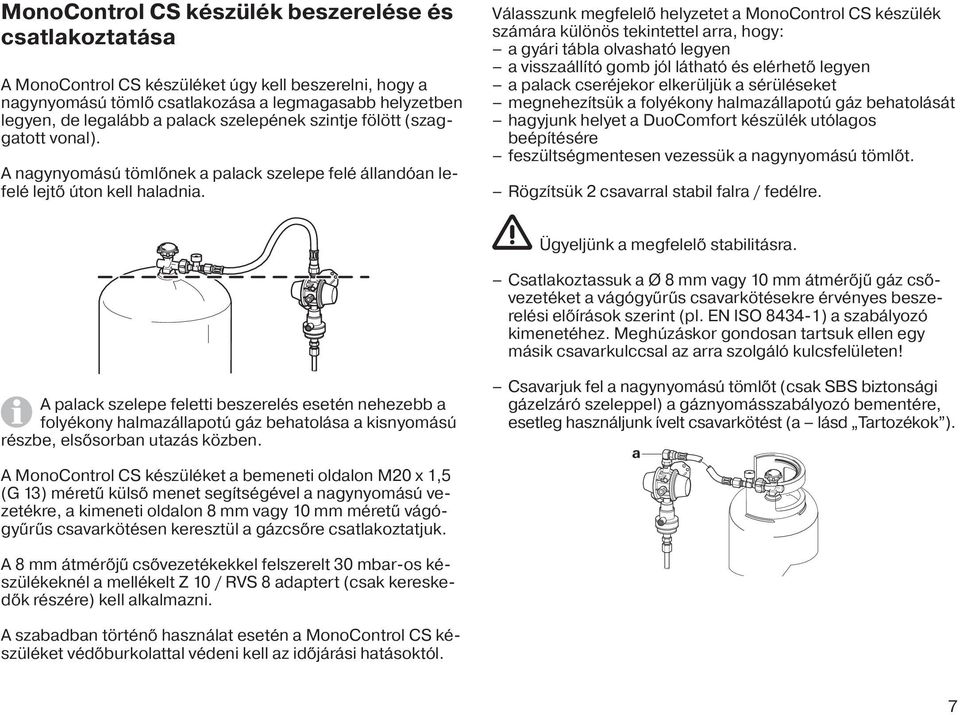

7 MonoControl CS készülék beszerelése és csatlakoztatása A MonoControl CS készüléket úgy kell beszerelni, hogy a nagynyomású tömlő csatlakozása a legmagasabb helyzetben legyen, de legalább a palack szelepének szintje fölött (szaggatott vonal). A nagynyomású tömlőnek a palack szelepe felé állandóan lefelé lejtő úton kell haladnia. Válasszunk megfelelő helyzetet a MonoControl CS készülék számára különös tekintettel arra, hogy: a gyári tábla olvasható legyen a visszaállító gomb jól látható és elérhető legyen a palack cseréjekor elkerüljük a sérüléseket megnehezítsük a folyékony halmazállapotú gáz behatolását hagyjunk helyet a DuoComfort készülék utólagos beépítésére feszültségmentesen vezessük a nagynyomású tömlőt. Rögzítsük 2 csavarral stabil falra / fedélre. Ügyeljünk a megfelelő stabilitásra. Csatlakoztassuk a Ø 8 mm vagy 10 mm átmérőjű gáz csővezetéket a vágógyűrűs csavarkötésekre érvényes beszerelési előírások szerint (pl. EN ISO ) a szabályozó kimenetéhez. Meghúzáskor gondosan tartsuk ellen egy másik csavarkulccsal az arra szolgáló kulcsfelületen! A palack szelepe feletti beszerelés esetén nehezebb a folyékony halmazállapotú gáz behatolása a kisnyomású részbe, elsősorban utazás közben. A MonoControl CS készüléket a bemeneti oldalon M20 x 1,5 (G 13) méretű külső menet segítségével a nagynyomású vezetékre, a kimeneti oldalon 8 mm vagy 10 mm méretű vágógyűrűs csavarkötésen keresztül a gázcsőre csatlakoztatjuk. Csavarjuk fel a nagynyomású tömlőt (csak SBS biztonsági gázelzáró szeleppel) a gáznyomásszabályozó bementére, esetleg használjunk ívelt csavarkötést (a lásd Tartozékok ). a A 8 mm átmérőjű csővezetékekkel felszerelt 30 mbar-os készülékeknél a mellékelt Z 10 / RVS 8 adaptert (csak kereskedők részére) kell alkalmazni. A szabadban történő használat esetén a MonoControl CS készüléket védőburkolattal védeni kell az időjárási hatásoktól. 7

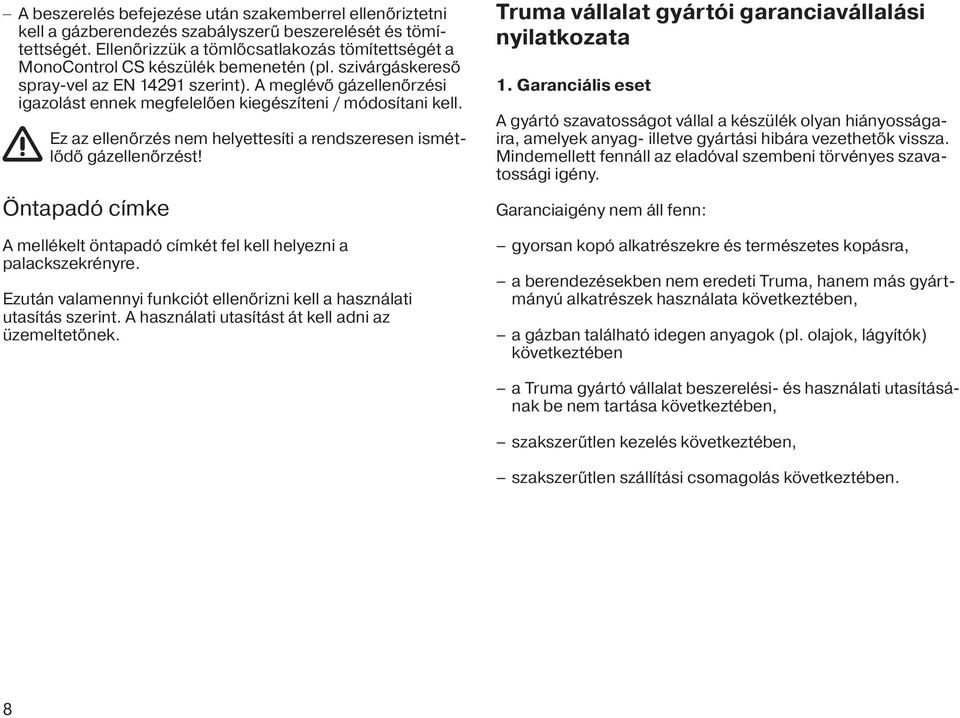

8 A beszerelés befejezése után szakemberrel ellenőriztetni kell a gázberendezés szabályszerű beszerelését és tömítettségét. Ellenőrizzük a tömlőcsatlakozás tömítettségét a MonoControl CS készülék bemenetén (pl. szivárgáskereső spray-vel az EN szerint). A meglévő gázellenőrzési igazolást ennek megfelelően kiegészíteni / módosítani kell. Truma vállalat gyártói garanciavállalási nyilatkozata Ez az ellenőrzés nem helyettesíti a rendszeresen ismétlődő gázellenőrzést! Öntapadó címke 1. Garanciális eset A gyártó szavatosságot vállal a készülék olyan hiányosságaira, amelyek anyag- illetve gyártási hibára vezethetők vissza. Mindemellett fennáll az eladóval szembeni törvényes szavatossági igény. Garanciaigény nem áll fenn: A mellékelt öntapadó címkét fel kell helyezni a palackszekrényre. Ezután valamennyi funkciót ellenőrizni kell a használati utasítás szerint. A használati utasítást át kell adni az üzemeltetőnek. gyorsan kopó alkatrészekre és természetes kopásra, a berendezésekben nem eredeti Truma, hanem más gyártmányú alkatrészek használata következtében, a gázban található idegen anyagok (pl. olajok, lágyítók) következtében a Truma gyártó vállalat beszerelési- és használati utasításának be nem tartása következtében, szakszerűtlen kezelés következtében, szakszerűtlen szállítási csomagolás következtében. 8

9 2. A garancia terjedelme A garancia olyan, az 1. pont szerinti hiányosságokra érvényes, amelyek az eladó és a végfelhasználó közötti adásvételi szerződés megkötése óta eltelt 24 hónapon belül lépnek fel. A gyártó ezeket a hiányosságokat utólag elhárítja, tehát saját döntése szerint utólagos javítás, vagy pótszállítmány formájában. Amennyiben a gyártó kielégíti a garanciaigényt, úgy a kijavított vagy kicserélt alkatrészek garanciaideje nem kezdődik elölről, hanem a régi határidő továbbra is érvényben marad. További követelések, legfőképpen a vevő vagy harmadik személy kártérítési igénye kizárt. Ez nem érinti a termékszavatossági törvény előírásait. A garancia alá eső hiányosság elhárításához igénybevett Truma gyári ügyfélszolgálat költségeit, főként a szállítási-, kiszállási-, munka- és anyagköltségeket a gyártó fedezi, amennyiben az ügyfélszolgálat igénybevételére Németországban kerül sor. A garancia nem fedezi az ügyfélszolgálat igénybevételét más országokban. A készülék megnehezített ki- vagy beszerelési körülményei (pl. bútor vagy karosszéria leszerelése) által keletkező többletköltségek nem tekinthetők garanciaszolgáltatásnak. 3. Garanciális eset érvényesítése A gyártó címe: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, Putzbrunn Deutschland. Németország területén mindig az ügyfélszolgálatot értesítse, más országokban a mindenkori szervizpartnerek állnak rendelkezésre (lásd Szervizkönyv vagy A reklamációkat pontosan meg kell nevezni. Továbbá fel kell mutatni a szabályszerűen kitöltött garancialevelet vagy a készülék gyártási számát, valamint meg kell nevezni a vásárlás időpontját. Ahhoz, hogy a gyártó megállapíthassa, fenáll-e garanciális eset, a végfelhasználónak a készüléket a saját kockázatára el kell vinnie, vagy el kell küldenie a gyártónak. Ha a készüléket beküldjük a gyárba, akkor teheráruként kell küldeni. Garanciális esetben a gyár állja a szállítási költségeket, illetve a beküldés és a visszaküldés költségeit. Ha nem áll fenn garanciális eset, akkor a gyártó értesíti az ügyfelet és közli a javítás költségeit, amelyeket a gyártó nem vállal át; ebben az esetben a szállítási költségek az ügyfelet terhelik. 9

10 Nagynyomású tömlők SBS biztonsági gázelzáró szeleppel G G G G G o o o o o o o o o o o o o P o B P o x B G o o YU = Leggyakrabban forgalomban lévő csatlakozás o = Ugyancsak kapható csatlakozások x = Clip-on adapterrel ellátott gázpalackokhoz P = Propán B = Bután Cikksz.: xx (450 mm) xx (750 mm) 10

11

12 Meghibásodás esetén Németország területéten mindig a Truma szervizközpontját &eacutertesítse, más országokban a mindenkori szerviz-partnerek állnak rendelkezésére (lásd Truma szervizkönyv vagy A gyors lebonyolítás érdekében tartsa készenlétben a készülék típusnevét és gyártási számát (lásd gyári tábla). Kempingvilág Kft. újhegyi út 7 Tel. +36 (0) H-1108 Budapest Fax +36 (0) /2010 Fo Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Service Telefon +49 (0) Telefax +49 (0) info@truma.com
