1 Termék információ szerelési vázlata A Truma szerelése különböző gyártók alvázaira XT, XT2 és XT4 XT L TOLATÓRENDSZEREK SE R, TE R és TE R4 SR A rögzítőkészletet a szállítási terjedelem tartalmazza. Annak érdekében, hogy a szerelés szinte minden alvázon lehetséges legyen, tartozékként különféle szerelőkészletek kaphatók. Több Kényelem útközben

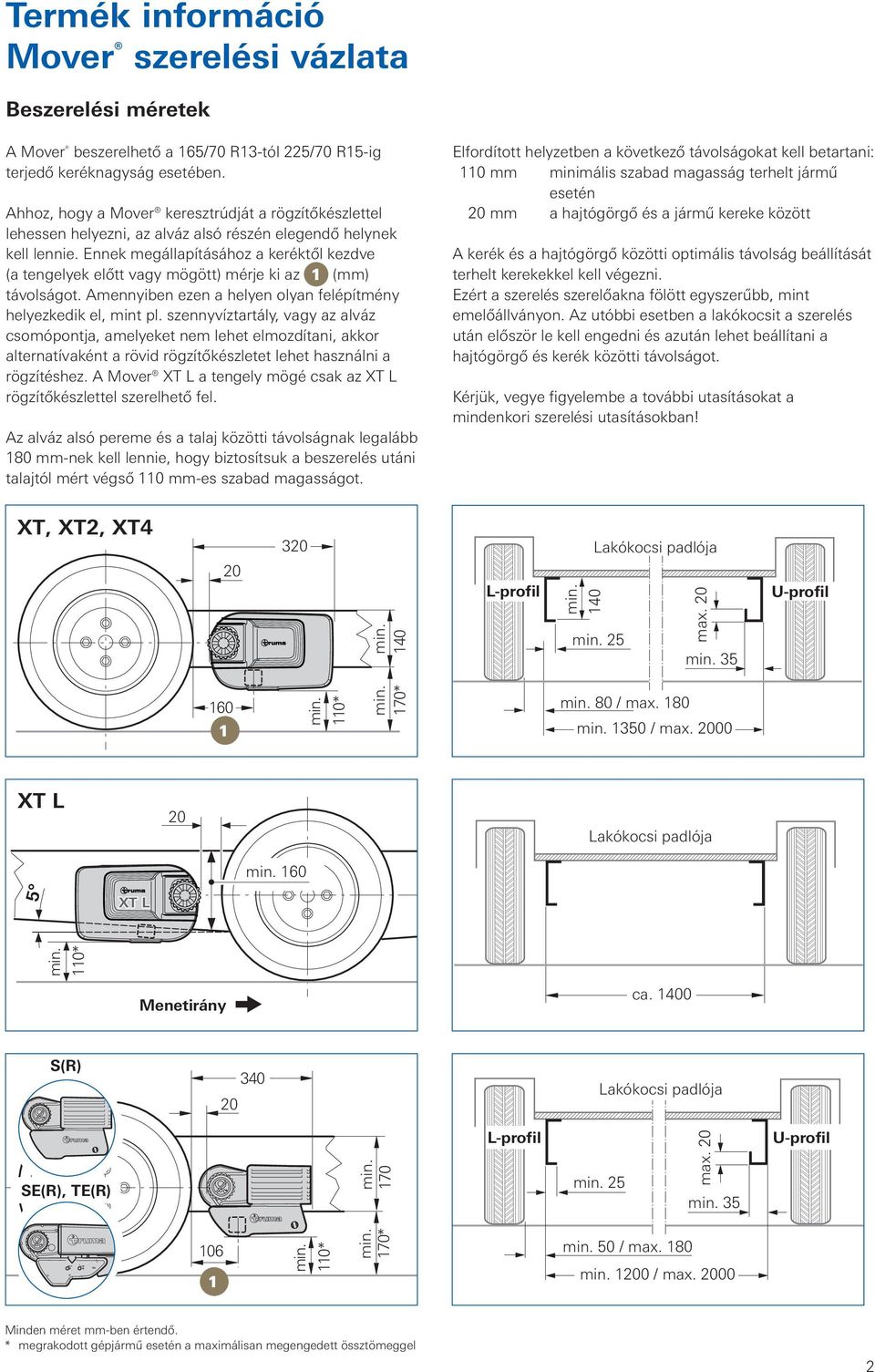

2 Termék információ szerelési vázlata Beszerelési méretek A beszerelhető a 165/70 R13-tól 225/70 R15-ig terjedő keréknagyság esetében. Ahhoz, hogy a keresztrúdját a rögzítőkészlettel lehessen helyezni, az alváz alsó részén elegendő helynek kell lennie. Ennek megállapításához a keréktől kezdve (a tengelyek előtt vagy mögött) mérje ki az 1 (mm) távolságot. Amennyiben ezen a helyen olyan felépítmény helyezkedik el, mint pl. szennyvíztartály, vagy az alváz csomópontja, amelyeket nem lehet elmozdítani, akkor alternatívaként a rövid rögzítőkészletet lehet használni a rögzítéshez. A XT L a tengely mögé csak az XT L rögzítőkészlettel szerelhető fel. Az alváz alsó pereme és a talaj közötti távolságnak legalább 180 mm-nek kell lennie, hogy biztosítsuk a beszerelés utáni talajtól mért végső 110 mm-es szabad magasságot. Elfordított helyzetben a következő távolságokat kell betartani: 110 mm minimális szabad magasság terhelt jármű esetén 20 mm a hajtógörgő és a jármű kereke között A kerék és a hajtógörgő közötti optimális távolság beállítását terhelt kerekekkel kell végezni. Ezért a szerelés szerelőakna fölött egyszerűbb, mint emelőállványon. Az utóbbi esetben a lakókocsit a szerelés után először le kell engedni és azután lehet beállítani a hajtógörgő és kerék közötti távolságot. Kérjük, vegye figyelembe a további utasításokat a mindenkori szerelési utasításokban! XT, XT2, XT4 320 Lakókocsi padlója L-profil max U-profil XT L 5 110*, TE(R) XT L Menetirány * * L-profil 80 / max / max Lakókocsi padlója ca Lakókocsi padlója 25 max U-profil * 170* 50 / max / max Minden méret mm-ben értendő. * megrakodott gépjármű esetén a maximálisan megengedett össztömeggel 2

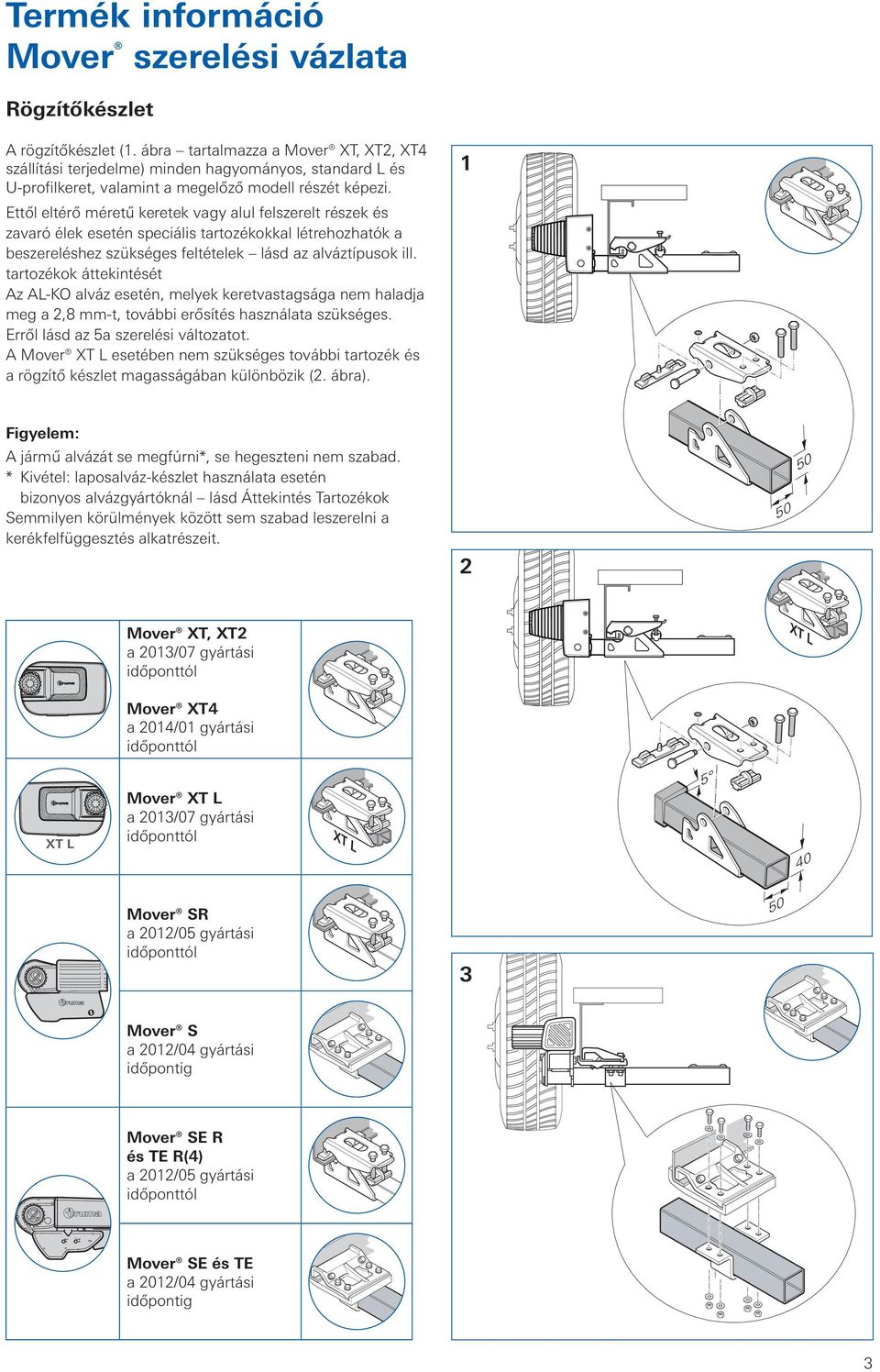

3 Termék információ szerelési vázlata Rögzítőkészlet A rögzítőkészlet (1. ábra tartalmazza a XT, XT2, XT4 szállítási terjedelme) minden hagyományos, standard L és U-profilkeret, valamint a megelőző modell részét képezi. Ettől eltérő méretű keretek vagy alul felszerelt részek és zavaró élek esetén speciális tartozékokkal létrehozhatók a beszereléshez szükséges feltételek lásd az alváztípusok ill. tartozékok áttekintését Az AL-KO alváz esetén, melyek keretvastagsága nem haladja meg a 2,8 mm-t, további erősítés használata szükséges. Erről lásd az 5a szerelési változatot. A XT L esetében nem szükséges további tartozék és a rögzítő készlet magasságában különbözik (2. ábra). 1 Figyelem: A jármű alvázát se megfúrni*, se hegeszteni nem szabad. * Kivétel: laposalváz-készlet használata esetén bizonyos alvázgyártóknál lásd Áttekintés Tartozékok Semmilyen körülmények között sem szabad leszerelni a kerékfelfüggesztés alkatrészeit XT, XT2 a 2013/07 gyártási XT L XT4 a 2014/01 gyártási XT L XT L a 2013/07 gyártási XT L 5 40 SR a 2012/05 gyártási 3 50 S a 2012/04 gyártási időpontig SE R és TE R(4) a 2012/05 gyártási SE és TE a 2012/04 gyártási időpontig 3

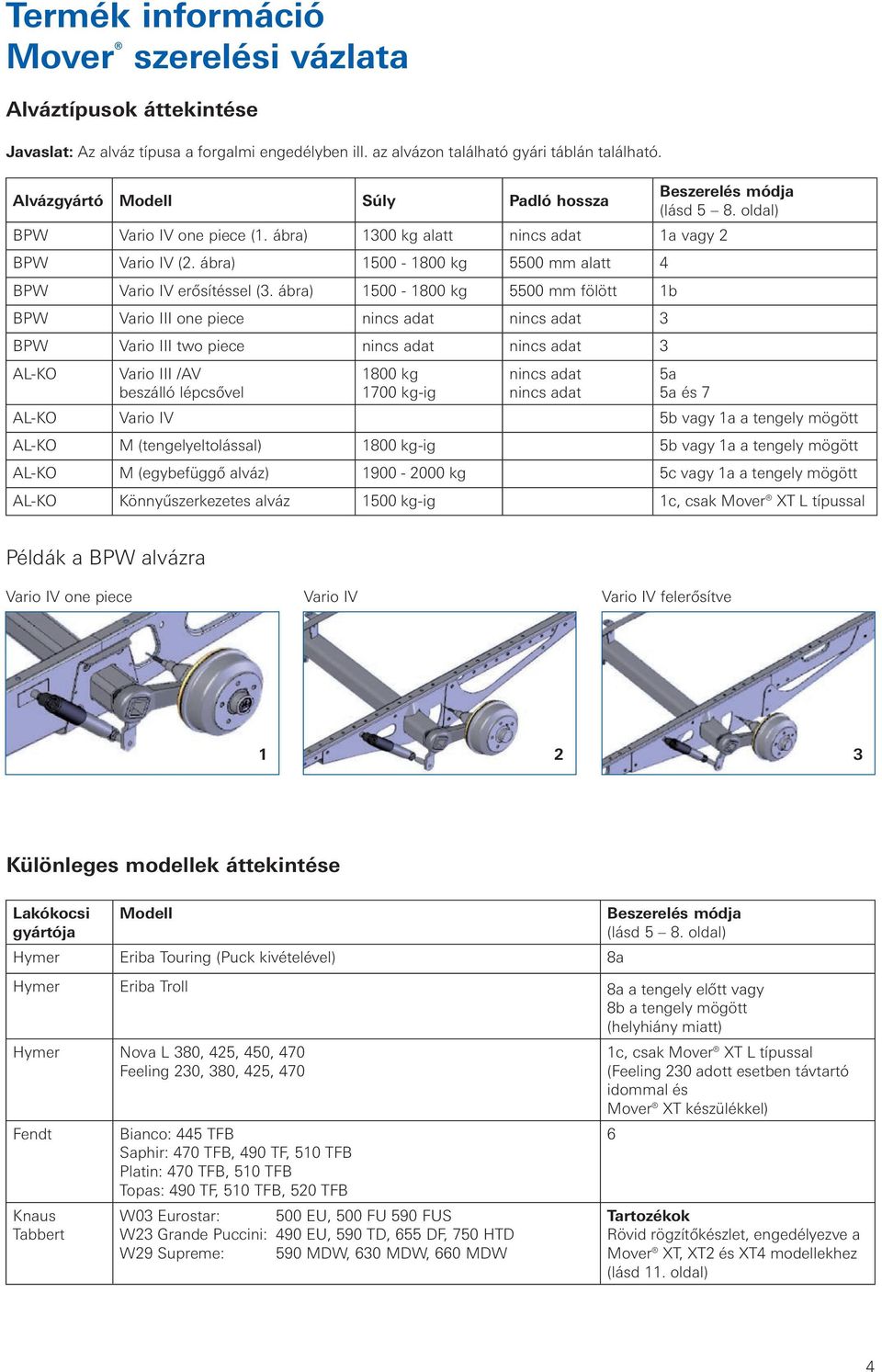

4 Termék információ szerelési vázlata Alváztípusok áttekintése Javaslat: Az alváz típusa a forgalmi engedélyben ill. az alvázon található gyári táblán található. Alvázgyártó Modell Súly Padló hossza Beszerelés módja (lásd 5 8. oldal) BPW Vario IV one piece (1. ábra) 1300 kg alatt nincs adat 1a vagy 2 BPW Vario IV (2. ábra) kg 5500 mm alatt 4 BPW Vario IV erősítéssel (3. ábra) kg 5500 mm fölött 1b BPW Vario III one piece nincs adat nincs adat 3 BPW Vario III two piece nincs adat nincs adat 3 AL-KO Vario III /AV beszálló lépcsővel 1800 kg 1700 kg-ig nincs adat nincs adat 5a 5a és 7 AL-KO Vario IV 5b vagy 1a a tengely mögött AL-KO M (tengelyeltolással) 1800 kg-ig 5b vagy 1a a tengely mögött AL-KO M (egybefüggő alváz) kg 5c vagy 1a a tengely mögött AL-KO Könnyűszerkezetes alváz 1500 kg-ig 1c, csak XT L típussal Példák a BPW alvázra Vario IV one piece Vario IV Vario IV felerősítve Különleges modellek áttekintése Lakókocsi gyártója Modell Hymer Eriba Touring (Puck kivételével) 8a Beszerelés módja (lásd 5 8. oldal) Hymer Eriba Troll 8a a tengely előtt vagy 8b a tengely mögött (helyhiány miatt) Hymer Nova L 380, 425, 450, 470 Feeling 230, 380, 425, 470 Fendt Knaus Tabbert Bianco: 445 TFB Saphir: 470 TFB, 490 TF, 510 TFB Platin: 470 TFB, 510 TFB Topas: 490 TF, 510 TFB, 520 TFB W03 Eurostar: 500 EU, 500 FU 590 FUS W23 Grande Puccini: 490 EU, 590 TD, 655 DF, 750 HTD W29 Supreme: 590 MDW, 630 MDW, 660 MDW 1c, csak XT L típussal (Feeling 230 adott esetben távtartó idommal és XT készülékkel) 6 Tartozékok Rövid rögzítőkészlet, engedélyezve a XT, XT2 és XT4 modellekhez (lásd 11. oldal) 4

5 Beszerelési módok áttekintése Beszerelés módja Beszerelés helye Beszerelési hely ábrája Menetirány Profilábrák (tartozékokkal) Tartozékok (lásd oldal) 1a Beszerelés a tengely előtt Szerelés a tengely mögött 1b BPW Vario IV, felerősítve Szerelés a merevítőrúdra (4. oldal, 3. ábra) 1c Az AL-KO könnyűszerkezetes alváz szerelése csak XT L készülékkel és csak a tengely mögött lehetséges XT-L 2 Szerelés a tengely mögött Keretmagasság: < mm (A1) vagy < mm (A2) A1 / A2 3 L-profil, vagy U-profil Felszerelés a tengely elé, vagy mögé, keretmagasság 80 mm alatt, a BPW Vario III one/two piece és BPW Vario IV típusokhoz (4. oldal, 2. ábra) C1 4 L-profil, vagy U-profil Felszerelés a tengely elé, vagy mögé, keretmagasság 110 mm alatt, a talajtól mért nagyobb távolságok. C2 5

6 Beszerelési módok áttekintése Beszerelés módja Beszerelés helye Beszerelési hely ábrája Menetirány Profilábrák (tartozékokkal) Tartozékok (lásd oldal) 5a AL-KO Vario III/IV, Alváz vastagsága kisebb, mint 2,8 mm Szerelés csak a tengely mögött D1 5b AL-KO Vario IV és AL-KO Vario M Alváz tengelyeltolással Beszerelés a tengely előtt D2 a 2013/07 gyártási 5c AL-KO M alváz egybefüggő alvázzal Beszerelés a tengely előtt D3 6 Szerelés a beszálló lépcső alatt A1 / A2 7 AL-KO Vario III/AV Alváz vastagsága kisebb, mint 2,8 mm Szerelés a beszálló lépcső alatt D1 + A1 / A2 8a Derékszögű profil Felszerelés a tengely elé, vagy mögé (Minimális abroncsméret 14") * A szennyvízelvezető csőrendszer elvezetése szükséges! E1 8b L-profil Szerelés a tengely mögött, ha a 8a a tengely előtt helyhiány miatt nem lehetséges E2 6

7 Beszerelési módok áttekintése Beszerelés módja Beszerelés helye Beszerelési hely ábrája Menetirány Profilábrák (tartozékokkal) Tartozékok (lásd oldal) 1a Beszerelés a tengely előtt Szerelés a tengely mögött (kép nélkül) 1b BPW Vario IV, felerősítve Szerelés a merevítőrúdra (4. oldal, 3. ábra) 2 Szerelés a tengely mögött Alváz magassága 110 <170 mm B1 / B2 3 L-profil, vagy U-profil Felszerelés a tengely elé, vagy mögé, keretmagasság 110 mm alatt, a BPW Vario III one/two piece és BPW Vario IV típusokhoz (4. oldal, 2. ábra) C1 4 L-profil, vagy U-profil Felszerelés a tengely elé, vagy mögé, keretmagasság 110 mm alatt, a talajtól mért nagyobb távolságok biztosításához a BPW Vario III one piece esetén. C2 5a AL-KO Vario III/IV, Alváz vastagsága kisebb, mint 2,8 mm Szerelés csak a tengely mögött D1 5b AL-KO Vario IV és AL-KO Vario M Felszerelés a tengely elé D2 5c AL-KO M alváz egybefüggő alvázzal Beszerelés a tengely előtt D3 7

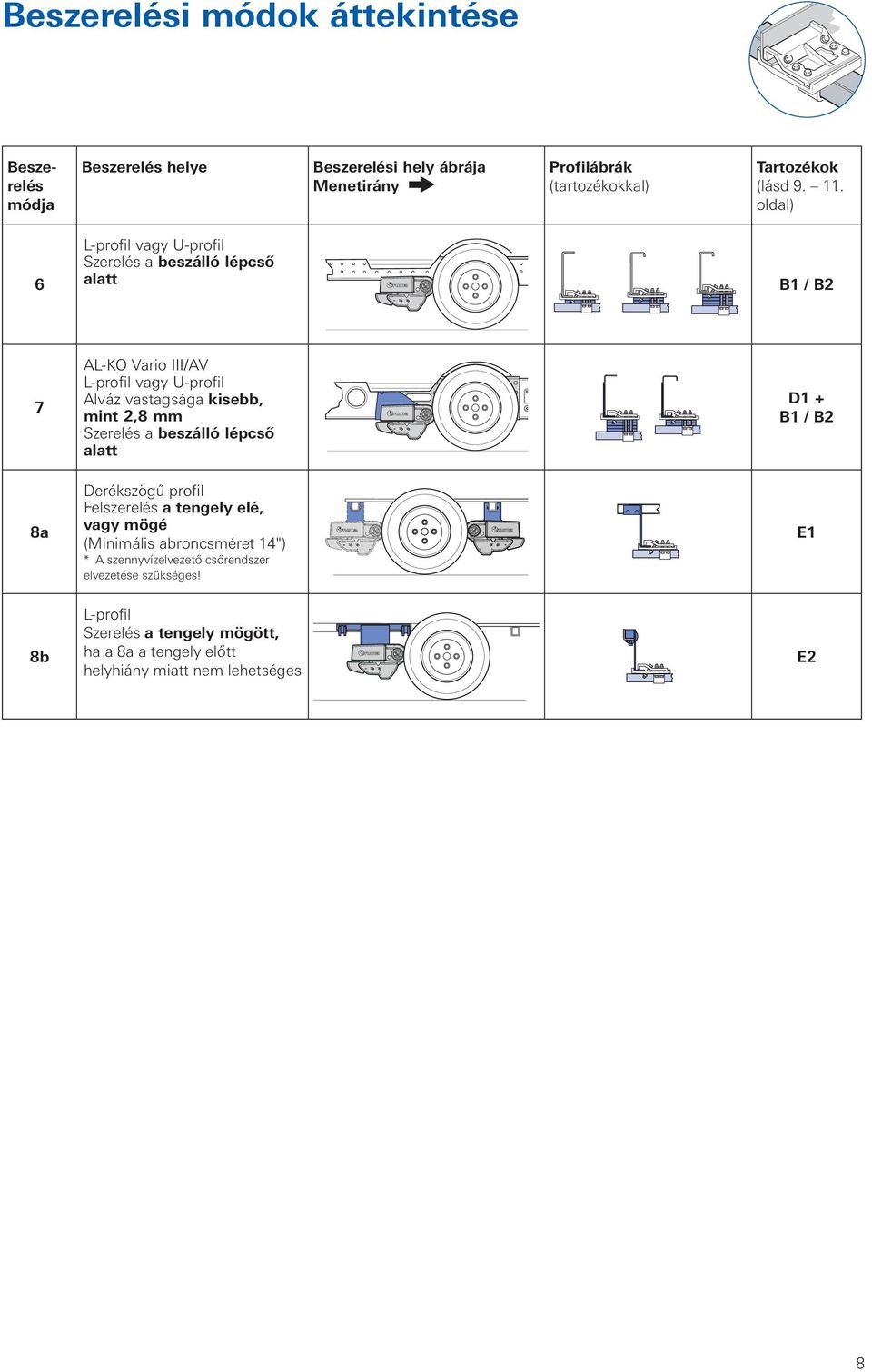

8 Beszerelési módok áttekintése Beszerelés módja Beszerelés helye Beszerelési hely ábrája Menetirány Profilábrák (tartozékokkal) Tartozékok (lásd oldal) 6 Szerelés a beszálló lépcső alatt B1 / B2 7 AL-KO Vario III/AV Alváz vastagsága kisebb, mint 2,8 mm Szerelés a beszálló lépcső alatt D1 + B1 / B2 8a Derékszögű profil Felszerelés a tengely elé, vagy mögé (Minimális abroncsméret 14") * A szennyvízelvezető csőrendszer elvezetése szükséges! E1 8b L-profil Szerelés a tengely mögött, ha a 8a a tengely előtt helyhiány miatt nem lehetséges E2 8

9 Tartozékok áttekintése Elválasztóelemek a rögzítőrendszerhez a 2012/05-ös gyártmányoktól Poz. Tartozékok Ábra Cikkszám Fontos utasítások A1 30 mm-es elválasztóelem XT XT2 XT4 SR2 SER TER(4) A2 60 mm-es elválasztóelem XT XT2 XT4 30 mm-es magasságkiegyenlítéshez < 140 mm és 110 mm közötti keretmagasság esetén 30 mm-es magasságkiegyenlítéshez < 170 mm és 140 mm közötti keretmagasság esetén 60 mm-es magasságkiegyenlítéshez < 110 mm és 80 mm közötti keretmagasság esetén SR2 SER TER(4) 60 mm-es magasságkiegyenlítéshez < 140 mm és 110 mm közötti keretmagasság esetén Elválasztó lemezbetétek a rögzítőrendszerhez a 2012/04-es gyártmányoktól Poz. Tartozékok Ábra Cikkszám Fontos utasítások B1 Távtartólap-készlet tartalmaz 2 egyenként 15 mm-es távtartó lapot TE(R) Max. 45 mm magasság kiegyenlítéséhez (3 távtartólap-készletnek felel meg). és és Csavarkészlet tartalmaz 8 csavart (DIN 933) M10 x Kiegészítőleg szükséges a távtartólap-készlet szereléséhez B2 Távtartólap-készlet tartalmaz 2 x 4 db 15 mm-es távtartólapot 8 db csavart (DIN 933) M10 x és csavaranyákat mm-nél kisebb magasság kiegyenlítéséhez egytengelyű lakókocsikhoz AL-KO Vario III / AV alvázzal 1700 kg alatti összsúly esetén. 9

10 Tartozékok áttekintése Mindkét rögzítőrendszerhez alkalmazható Poz. Tartozékok Ábra Cikkszám Fontos utasítások C1 Laposalváz-készlet tartalmaz szerelőlapokat (egyenként 240 mm magas) csavarokkal és csavaranyákkal együtt XT XT2 XT4 TE(R)(4) 80 mm-nél kisebb alvázmagasság kiegyenlítéséhez. 110 mm-nél kisebb alvázmagasság kiegyenlítéséhez. C2 Lapos keretbetét, rövid tartalmaz szerelőlapokat (egyenként 170 mm magas) csavarokkal és csavaranyákkal együtt XT XT2 XT4 TE(R)(4) 80 mm alatti keretmagasság kiegyenlítéséhez és a talajtól mért nagyobb távolság biztosításához 110 mm alatti keretmagasság kiegyenlítéséhez és a talajtól mért nagyobb távolság biztosításához D1 Szerelőkészlet AL-KO Vario III / AV 6 csavarral és 6 csavaranyával együtt (M10 x 35) XT Olyan lakókocsiknál, amelyek alvázvastagsága kisebb, mint 2,8 mm feltétlenül szükséges az alváz megerősítéséhez! D2 M adapterkészlet az AL-KO-alvázhoz tengelyeltolással 1800 kg megengedett össztömegig 10 csavarral (M12 x 40) és 10 csavaranyával a 2013/07 gyártási XT a keret peremeinek kiegyenlítéséhez 2013/07-től építésmód miatti szerkezetváltozás! Figyelem: 2013/06-ig nem szabad használni az adapterkészletet a XT beszereléséhez! D3 M adapterkészlet az AL-KO-hoz egybefüggő alvázzal és kg megengedett össztömegig, 10 csavarral (M12 x 30) és 10 csavaranyával XT a keret peremeinek kiegyenlítéséhez E1 Eriba Touring szerelvény 4 csavarral és 4 csavaranyával (M10 x 70) együtt XT A felszereléséhez négyszögprofillal rendelkező alvázra. E2 Eriba Touring Troll 4 bevonatos csavarral (M10 x 30) és 4 csavaranyával XT egy tengely mögé szereléséhez, ha az E1 nem lehetséges A és a felsorolt tartozékok az általános üzemeltetési engedély szerves részei és ezáltal Németországban engedélyezett a használatuk. Külön átvétel a TÜV által nem szükséges (a kivételekről lásd a C1 és C2 tételeket). Más országokban figyelembe kell venni a helyi szabályokat! 10

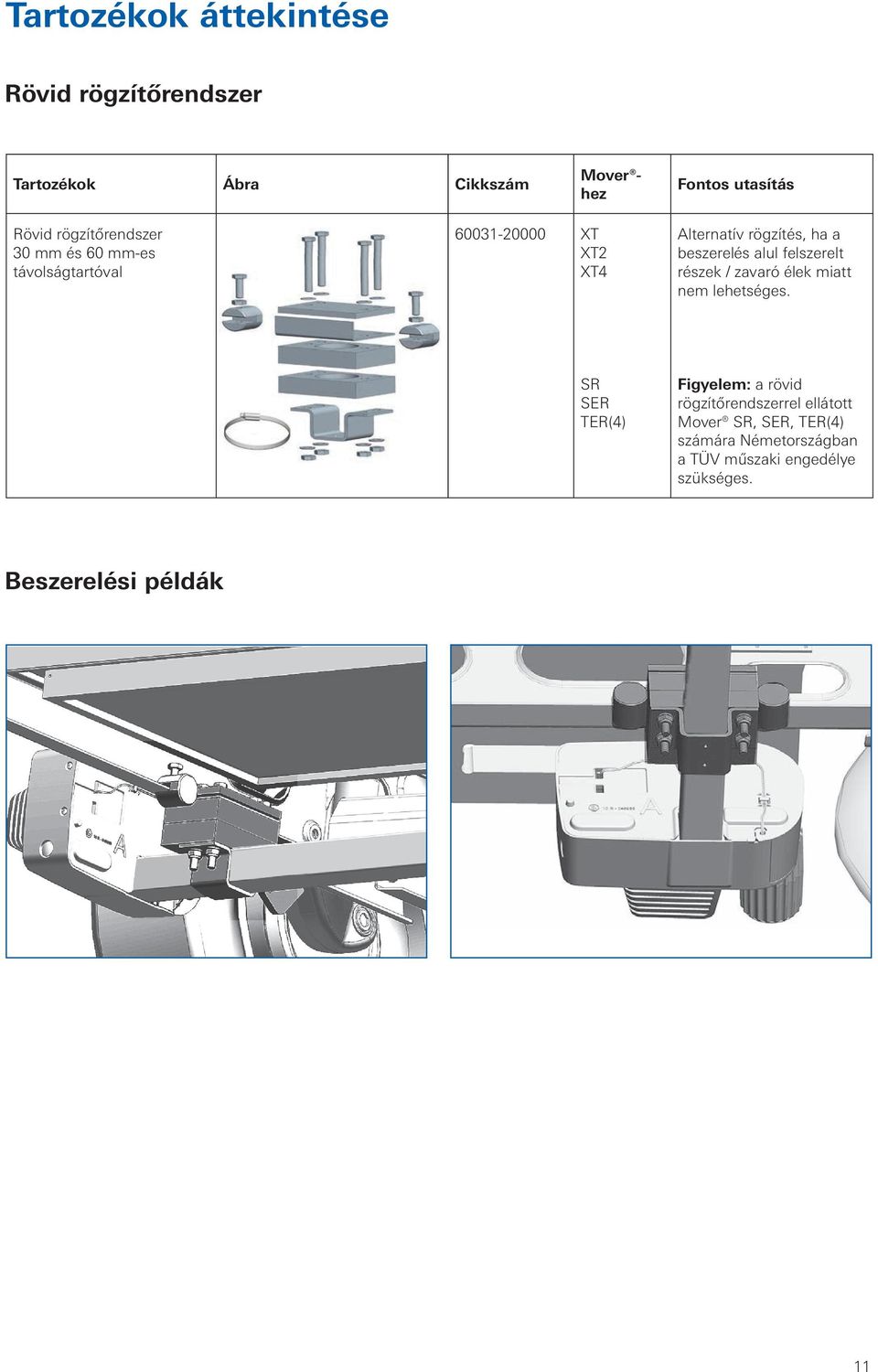

11 Tartozékok áttekintése Rövid rögzítőrendszer Tartozékok Ábra Cikkszám hez Fontos utasítás Rövid rögzítőrendszer 30 mm és 60 mm-es távolságtartóval XT XT2 XT4 Alternatív rögzítés, ha a beszerelés alul felszerelt részek / zavaró élek miatt nem lehetséges. SR SER TER(4) Figyelem: a rövid rögzítőrendszerrel ellátott SR, SER, TER(4) számára Németországban a TÜV műszaki engedélye szükséges. Beszerelési példák 11
