1 Felhasználói kézikönyv Speciális Ez a kézikönyv az alábbi típusok leírását tartalmazza: C822n/C822dn - 1 -

2 Tudnivalók a kézikönyvről A dokumentumban használt kifejezések Az alábbi kifejezések szerepelnek a kézikönyvben. A műveletekkel kapcsolatos fontos tudnivalókat jelöli. Ha egy szakasz mellett ilyen jelet lát, feltétlenül olvassa el. A műveletekkel kapcsolatos kiegészítő tudnivalókat jelöli. Ha egy szakasz mellett ilyen jelet lát, ajánlott elolvasnia. Hivatkozás Azt jelzi, hogy a részletesebb vagy kapcsolódó tudnivalók hol találhatók. VIGYÁZAT! A Vigyázat! típusú figyelmeztetések olyan kiegészítő tudnivalókat tartalmaznak, amelyek figyelmen kívül hagyása személyi sérüléshez vezethet. FIGYELEM! A Figyelem! típusú figyelmeztetések olyan kiegészítő tudnivalókat tartalmaznak, amelyek figyelmen kívül hagyása a készülék meghibásodásához vagy károsodásához vezethet. A dokumentumban használt szimbólumok A következő szimbólumok szerepelnek a kézikönyvben. Szimbólum Leírás [ ] A kijelzőn megjelenő menüpontok nevét jelzi. A számítógépen megjelenő menüpontok, ablakok és párbeszédpanelek nevét jelzi. A kijelzőn megjelenő üzeneteket és beírt szöveget jelzi. A számítógépen található fájlok nevét jelzi. A hivatkozási címeket jelzi. < > gomb/ A számítógép billentyűzetének billentyűjét vagy a kezelőpanel gombját jelzi. billentyű > A nyomtató vagy a számítógép kívánt menüpontjának elérési módját jelzi. Saját nyomtató A használni vagy kiválasztani kívánt nyomtatót jelzi

3 A kézikönyvben használt elnevezések A kézikönyvben a következő elnevezéseket találja. C822n/C822dn C bites Microsoft Windows 7 operációs rendszer Windows 7 (64 bites változat) 64 bites Microsoft Windows Vista operációs rendszer Windows Vista (64 bites változat)* 64 bites Microsoft Windows Server 2008 R2 operációs rendszer Windows Server 2008 R2* 64 bites Microsoft Windows Server 2008 operációs rendszer Windows Server 2008 (64 bites változat)* x64-es Microsoft Windows XP operációs rendszer Windows XP (x64-es változat)* x64-es Microsoft Windows Server 2003 operációs rendszer Windows Server 2003 (x64-es változat)* Microsoft Windows 7 operációs rendszer Windows 7 * Microsoft Windows Vista operációs rendszer Windows Vista * Microsoft Windows Server 2008 operációs rendszer Windows Server 2008 * Microsoft Windows XP operációs rendszer Windows XP * Microsoft Windows Server 2003 operációs rendszer Windows Server 2003 * Microsoft Windows 2000 operációs rendszer Windows 2000 A Windows 7, Windows Vista, Windows Server 2008, Windows XP, Windows Server 2003 és Windows 2000 operációs rendszer általánosan Windows * Külön utalás hiányában a Windows 7, Windows Vista, Windows Server 2008, Windows XP és Windows Server 2003 kifejezés a 64 bites változatot is magába foglalja. (A Windows Server 2008 kifejezés a 64 bites és a Windows Server 2008 R2 változatot is magába foglalja.) Ha a dokumentumban másképpen nem jelöltük, a példákhoz Windows rendszerként Windows 7 operációs rendszert, Mac OS X rendszerként Mac OS X 10.7 operációs rendszert, valamint C822dn típusú nyomtatót használtunk. A használt operációs rendszertől és nyomtató típusától függően előfordulhat, hogy a dokumentumban szereplő leírás eltér a valós helyzettől

4 Tartalom Tudnivalók a kézikönyvről...2 A dokumentumban használt kifejezések... 2 A dokumentumban használt szimbólumok... 2 A kézikönyvben használt elnevezések Hasznos nyomtatási funkciók... 8 Nyomtatás borítékra... 8 Címkenyomtatás... 9 Nyomtatás egyedi méretű papírra Manuális nyomtatás Több oldal nyomtatása egy lapra (többoldalas nyomtatás) Kétoldalas nyomtatás Méretezés az oldalméretnek megfelelően Oldalak leválogatása Füzetnyomtatás Borító nyomtatása Poszternyomtatás Nyomtatási minőség (felbontás) módosítása Fényképek javítása Színes dokumentum nyomtatása szürkeárnyalatos módban Vékony vonalak kiemelése Automatikus tálcaválasztás Automatikus tálcaváltás Festéktakarékos mód Biztonságos nyomtatás Titkosított biztonságos nyomtatás Vízjel nyomtatása Rétegek nyomtatása Nyomtatási adatok tárolása Az illesztőprogram beállításainak mentése Az illesztőprogram alapértelmezett beállításainak módosítása A nyomtató betűtípusainak használata A számítógép betűtípusainak használata Nyomtatópuffer használata A monokróm nyomtatási mód módosítása Nyomtatás fájlba Az emulációs mód módosítása

5 Tartalom 2. A szín beállítása Színbeállítás a kezelőpanelen A színregisztráció beállítása A sűrűség beállítása A színegyensúly (-sűrűség) beállítása Színbeállítás a számítógépen Színillesztés (automatikus) Színillesztés (irodai színes) Színillesztés (Graphic Pro) Színillesztés (nincs színillesztés) A fekete felület módosítása Szöveg és háttér közötti fehér rés megszüntetése (felülnyomtatás fekete színnel) Tintát használó nyomtatás jellemzőinek szimulálása Színbeállítás a Color Correct Utility segédprogrammal A színpaletta módosítása A gammaérték és a színezet módosítása Nyomtatás meghatározott színbeállításokkal A színkorrekciós beállítások mentése A színkorrekciós beállítások importálása A színkorrekciós beállítások törlése Színbeállítás a Color Swatch Utility segédprogrammal Színpaletta nyomtatása Fájl nyomtatása tetszőlegesen választott színben Nyomtatóbeállítások módosítása Az aktuális beállítások ellenőrzése A nyomtatási információk kinyomtatása A készülékbeállítások módosítása Rendszergazdai beállítás Egyéb beállítások Az egyes beállítási menük menüpontjainak listája

6 Tartalom 4. Segédprogramok használata A segédprogramok áttekintése A segédprogramok telepítése Windows és Mac OS X operációs rendszeren egyaránt használható segédprogramok Weboldal Windows operációs rendszerhez való segédprogramok Konfigurációs eszköz A kezelőpanel nyelvének beállítása Network Card Setup OKI LPR segédprogram Network Extension TELNET Mac OS X operációs rendszerrel használható segédprogramok A panel nyelvbeállítása Network Card Setup Hálózati beállítások A hálózati beállítások menüpontjai az egyes segédprogramokban AZ IP-cím beállítása A hálózati beállítások módosítása a weboldalról Értesítés üzenetben a kellékek élettartamának végéről és a meghibásodásokról (figyelmeztetés üzenetben) Hozzáférés vezérlése IP-cím alapján (IP-szűrés) Hozzáférés vezérlése MAC-cím alapján (MAC-címszűrés) Nyomtatás nyomtató-illesztőprogram nélkül (közvetlen nyomtatás) Adatátvitel titkosítása SSL-/TLS-tanúsítvánnyal Adatátvitel titkosítása az IPSec szabvány használatával Az SNMPv3 protokoll használata Az IPv6 protokoll használata Az IEEE802.1X hitelesítési szabvány használata Az EtherTalk beállítások módosítása (csak Mac OS X operációs rendszer esetén) Egyéb műveletek A hálózati beállítások inicializálása A DHCP protokoll használata

7 Tartalom 6. Hibaelhárítás Inicializálás SD-memóriakártya inicializálása A Flash memória inicializálása A nyomtató beállításainak visszaállítása Nyomtató-illesztőprogramok törlése és frissítése Nyomtató-illesztőprogram törlése Nyomtató-illesztőprogram frissítése Tárgymutató

8 1 1. Hasznos nyomtatási funkciók 1. Hasznos nyomtatási funkciók Ez a fejezet a speciális nyomtatási műveleteket ismerteti. A megjelenő képernyők és az eljárás lépései a használt operációs rendszertől, alkalmazásoktól és nyomtató-illesztőprogram verziójától függően eltérhetnek a dokumentumban szereplőktől. Ebben a szakaszban példaként a Windows operációs rendszer Jegyzettömb, valamint a Mac OS X operációs rendszer TextEdit alkalmazását használtuk. Hivatkozás A nyomtató-illesztőprogram beállításaival kapcsolatos további tudnivalókat annak online súgójában találja. Nyomtatás borítékra A papírméret módosításával, a többfunkciós tálca használatával és a nyomtatott oldallal felfelé rendező segítségével nyomtathat borítékra. A kezelőpanelen állítsa be a többfunkciós tálca papírméretét, majd a nyomtatóillesztőprogrammal adja meg a nyomtatási beállításokat, például a papírméretet és a papírtálcát. 3 Nyomja meg a kezelőpanel <Fn (Funkció)> billentyűjét. 4 Nyomja meg a <9> és a <0> billentyűt, majd az <ENTER (BEVITEL)> gombot. 5 A görgetőgombot megnyomva válassza ki a [Boríték*] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. * Válassza ki a boríték típusát. Nyomtatást követően a papír gyűrött vagy ráncos lehet. Előzetes tesztnyomtatással ellenőrizze, hogy a művelet problémamentes-e. A borítékokat a címzési oldallal felfelé fordítva kell betölteni. --Com-10, DL és C5 boríték betöltésekor a fül az adagolási irány szerinti felső részen legyen. --C4 boríték betöltésekor a fül az adagolási irány szerinti jobb oldalon legyen. 6 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. 7 Nyissa meg a számítógépen a nyomtatni kívánt fájlt. 8 A nyomtató-illesztőprogramban állítsa be a papírméretet, a papírforrást és a tájolást, majd indítsa el a nyomtatást. Windows operációs rendszer esetén 1 Válassza a [Fájl] menü [Nyomtatás] Com-10, DL, C5 C4 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] Borítékhoz ne használja a kétoldalas nyomtatási funkciót. Hivatkozás A használható borítékokkal kapcsolatban lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. Boríték esetén manuális nyomtatás is végezhető. A manuális nyomtatás részleteiről lásd: Manuális nyomtatás, 13. o. 3 A [Beállítás] lapon a [Size] pontnál válassza a [Boríték*] lehetőséget. * Válassza ki a boríték típusát. 4 Válassza a [Forrás:] [Többcélú tálca] lehetőségét. 1 Töltsön papírt a többfunkciós tálcába. Hivatkozás Lásd a Felhasználói kézikönyv (Beállítás) című dokumentum Papír betöltése című részét. 2 A nyomtató hátoldalánál nyissa ki a nyomtatott oldallal felfelé rendezőt

9 5 A [Tájolás] pontnál adja meg a papír tájolását. --Az oldalt nyíló borítékokhoz az [Álló] beállítást válassza. --A felül nyíló borítékokhoz a [Landscape] beállítást válassza. 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Mac OS X operációs rendszer esetén 1 Válassza a [Fájl] menü [Oldalbeállítás] 2 Válassza a [Papírméret] [Boríték*] lehetőségét. * Válassza ki a boríték típusát. 3 A [Tájolás] lehetőségnél határozza meg a tájolást, majd kattintson az [OK] --Az oldalt nyíló borítékokhoz az [Álló] tájolást válassza. --A felül nyíló borítékokhoz a [Landscape] beállítást válassza. 4 Válassza a [Fájl] menü [Nyomtatás] 5 A kezelőpanel menüjéből válassza a [Beállítás] pontot. 6 Válassza a [Papírforrás] [Többcélú tálca] lehetőségét. 7 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Címkenyomtatás A hordozótípus módosításával, a többfunkciós tálca használatával és a nyomtatott oldallal felfelé rendező segítségével nyomtathat címkére. A kezelőpanelen adja meg a többfunkciós tálca papírméretét és papírtípusát. Ezután a nyomtató-illesztőprogrammal adja meg a nyomtatási beállításokat, például a papírméretet és a papírtálcát. Címkéhez ne használja a kétoldalas nyomtatási funkciót. Hivatkozás A használható címkékkel kapcsolatban lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. Címke esetén manuális nyomtatás is végezhető. A manuális nyomtatás részleteiről lásd: Manuális nyomtatás, 13. o. 1 Töltsön papírt a többfunkciós tálcába. Hivatkozás Lásd a Felhasználói kézikönyv (Beállítás) című dokumentum Papír betöltése című részét. 2 A nyomtató hátoldalánál nyissa ki a nyomtatott oldallal felfelé rendezőt. Ha mindig címkére nyomtat a többfunkciós tálcából, a kezelőpanelen mentse a papírbeállításokat. Ha csak egy alkalommal nyomtat címkére, folytassa a nyomtató-illesztőprogrammal végzett nyomtatással. 3 Nyomja meg az <Fn (Funkció)> billentyűt. 4 A tízbillentyűs billentyűzettel írja be a <9> és a <0> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 5 A görgetőgombot megnyomva válassza ki az [A4] vagy a [Letter] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 Nyomja meg a <BACK (VISSZA)> gombot, és ellenőrizze, hogy megjelenik-e a [Többc.adagoló konfig]. 7 A görgetőgombot megnyomva válassza ki a [Hordozó típus] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot Hasznos nyomtatási funkciók - 9 -

10 1 1. Hasznos nyomtatási funkciók 8 A görgetőgombot megnyomva válassza ki a [Címke] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 9 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. 10 Nyissa meg a számítógépen a nyomtatni kívánt fájlt. 11 A nyomtató-illesztőprogrammal határozza meg a papírméretet és a papírtálcát. Windows operációs rendszer esetén 1 Válassza a [Fájl] menü [Nyomtatás] 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] 3 Az [Beállítás] lap az [Size] pontnál válassza a [A4] vagy [Letter] lehetőséget. 4 Válassza a [Forrás:] [Többcélú tálca] lehetőségét. 5 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Mac OS X operációs rendszer esetén 7 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. 1 Válassza a [Fájl] menü [Oldalbeállítás] 2 Válassza a [Papírméret] [A4] vagy [Letter] lehetőségét. 3 Válassza a [Fájl] menü [Nyomtatás] 4 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 5 A kezelőpanel menüjéből válassza a [Beállítás] pontot. 6 Válassza a [Papírforrás] [Többcélú tálca] lehetőségét

11 Nyomtatás egyedi méretű papírra A nyomtató-illesztőprogramba mentheti az egyedi papírméreteket, így a szabványtól eltérő papírokra, például bannerre is nyomtathat. Választható egyedi méretek tartománya Szélesség: mm Hosszúság: ,8 mm Az adagolható papírméret függ a tálca típusától. Álló tájolással mentse a papírméretet, majd álló helyzetben töltse be a papírt. A 432 mm-nél hosszabb bannereknél a nyomtatott oldallal felfelé rendezőt használja. Lehetséges, hogy ez a funkció nem minden alkalmazás esetén áll rendelkezésre. Ha a papír mérete meghaladja a 432 mm hosszúságot, nem garantálható a nyomtatás minősége. Ha a papír olyan hosszú, hogy túlnyúlik a többfunkciós tálca papírtámaszain, akkor támassza alá a kezével. Ha az 1. vagy a 2. tálcát használja, a következő művelet elvégzése előtt a kezelőpanel [Menus]>[Tálca konfigurá ció]>[tálcakonfiguráció használata]>[papírméret]> [Testreszabott] pontjánál állva nyomja meg az <ENTER (BEVITEL)> gombot. Ha a nagyméretű papírra nyomtatott képek nem megfelelőek, a PS nyomtató-illesztőprogram [Nyomtatási minőség] lehetőségének [Standard (600x600 dpi)] értékét választva lehetséges, hogy jól ki tudja nyomtatni a képeket. 100 mm-nél keskenyebb papír használata nem javasolt. Ellenkező esetben papírelakadás következhet be. Hivatkozás Az egyes tálcákra betölthető és a kétoldalas nyomtatásra alkalmas papírméretekkel kapcsolatban lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. Az [Automatikus tálcaváltás] funkció alapértelmezés szerint engedélyezett. Ha nyomtatás közben kifogy a tálcából a papír, a nyomtató automatikusan a beállításnak megfelelő tálcából kezdi meg az adagolást. Ha csak egy bizonyos tálcából kíván egyedi papírt adagolni, tiltsa le az automatikus tálcaváltás funkciót. Az automatikus tálcaváltás funkcióval kapcsolatban lásd: Automatikus tálcaválasztás, 22. o. Egyedi méretek megadása Egyedi méretű papír betöltésekor nyomtatás előtt mentenie kell annak szélességét és hosszát. A megadható mérettartomány a papírtálcától függően eltér. Tálca Használható mérettartomány 1. tálca Szélesség: mm (4,1 11,7 hüvelyk) Hosszúság: mm (5,8 17,0 hüvelyk) 2. tálca (kiegészítő) Többfunkciós tálca Szélesség: mm (5,8 11,7 hüvelyk) Hosszúság: mm (7,2 17,0 hüvelyk) Szélesség: mm (2,5 11,7 hüvelyk) Hosszúság: mm (3,5 52,0 hüvelyk) Az [Testreszabott] beállítás csak akkor adható meg, ha a [Papírméret] beállítása [Testreszabott]. A kétoldalas nyomtatáskor megadható papírmérettartomány megegyezik a 2. tálca esetén megadható tartománnyal. 1 Nyomja meg a kezelőpanel <ENTER (BEVITEL)> gombját. 2 A görgetőgombot többször megnyomva válassza ki a [Menus] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Ellenőrizze, hogy a [Tálca konfiguráció] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. 4 A görgetőgombot többször megnyomva válassza ki ahhoz a papírtálcához tartozó [Tálcakonfiguráció] lehetőséget, amelybe betöltötte a papírt, majd nyomja meg az <ENTER (BEVITEL)> gombot Hasznos nyomtatási funkciók 5 Ellenőrizze, hogy a [Papírméret] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 A görgetőgombot többször megnyomva válassza ki az [Testreszabott] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot

12 1 1. Hasznos nyomtatási funkciók 7 Nyomja meg a <BACK (VISSZA)> gombot. 8 A görgetőgombot megnyomva válassza ki az [X Dimenzió] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 9 A tízbillentyűs billentyűzettel írja be a papír szélességét, majd nyomja meg az <ENTER (BEVITEL)> gombot. 10 Nyomja meg a <BACK (VISSZA)> gombot. 11 A görgetőgombot megnyomva válassza ki az [Y Dimenzió] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 12 A tízbillentyűs billentyűzettel írja be a papír hosszát, majd nyomja meg az <ENTER (BEVITEL)> gombot. 13 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. 7 Tartsa nyomva az [OK] lehetőséget, amíg be nem csukódik a [Nyomtatási beállítások] párbeszédpanel. 8 Nyissa meg a nyomtatni kívánt fájlt. 9 A nyomtató-illesztőprogramban válassza ki a mentett papírméretet, majd a nyomtatási párbeszédpanelen indítsa el a nyomtatást. Hivatkozás A papír jellemzőinek nyomtató-illesztőprogramban való megadásával kapcsolatban lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. Mac OS X operációs rendszer esetén A Mac OS X operációs rendszerhez való PS nyomtatóillesztőprogramban az elérhető tartományon kívüli papírméret is beállítható. Így azonban a nyomtatott kép nem lesz megfelelő, ezért a használható tartományon belüli papírméretet válasszon. 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Oldalbeállítás] Windows operációs rendszer esetén 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtatási beállítások] listából válassza ki a megadni kívánt illesztőprogram típusát. 3 Kattintson a [Beállítás] lap [Papíradagolási opciók] lehetőségére. 4 Kattintson az [Egyéni méret] 5 Adja meg a nevet és a méretet. a b A [Név] mezőben adja meg az új méret nevét. A [Szélesség] és a [Length] mezőben adja meg a méreteket. 6 A [Hozzáadás] lehetőségre kattintva mentse az egyedi papírméretet a listára, majd kattintson az [OK] Legfeljebb 32 egyedi méret menthető Válassza a [Papírméret] [Egyedi méretek kezelése] lehetőségét. 4 A [+] lehetőségre kattintva adhat hozzá elemet az egyedi papírméretek listájához. 5 Kattintson kétszer a [Név nélkül] lehetőségre, majd adja meg az egyedi papírméret nevét. 6 A [Szélesség] és a [Magasság] mezőben adja meg a méretet. 7 Kattintson az [OK] 8 Kattintson az [OK] 9 Válassza a [Fájl] menü [Nyomtatás] 10 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra.

13 Manuális nyomtatás A többfunkciós tálcába manuálisan betöltött papírra is nyomtathat dokumentumot. Ilyenkor a nyomtató egyszerre csak egy lapra nyomtat. Minden oldal nyomtatása után megjelenik a Helyezzen papírt a többfunkciós tálcába %Média méret% Nyomja meg az ONLINE gombot üzenet. A nyomtatás folytatásához nyomja meg az [ON LINE (ONLINE)] gombot. 1 Töltsön papírt a többfunkciós tálcába. Hivatkozás Lásd a Felhasználói kézikönyv (Beállítás) című dokumentum Papír betöltése című részét. 2 Nyissa meg a nyomtatni kívánt fájlt. 3 A nyomtató-illesztőprogramban adja meg a manuális nyomtatás beállításait, majd kezdje meg a nyomtatást. Windows operációs rendszer esetén 1 Válassza a [Fájl] menü [Nyomtatás] 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] 3 A [Beállítás] lapon a [Forrás:] pontnál válassza a [Többcélú tálca] lehetőséget. 4 Kattintson a [Papíradagolási opciók] 5 Jelölje be a [Az MP tálca használata a kézi lapadagolóként] jelölőnégyzetet, majd kattintson az [OK] 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. 7 Amikor a kezelőpanelen megjelenik a többfunkciós tálcába való papírbetöltést kérő üzenet, nyomja meg az <ON LINE (ONLINE)> gombot. Többoldalas dokumentum nyomtatásakor az egyes oldalak nyomtatása után minden alkalommal megjelenik ez az üzenet. Mac OS X operációs rendszer esetén 1 Válassza a [Fájl] menü [Nyomtatás] 2 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 3 A kezelőpanel menüjéből válassza a [Beállítás] pontot. 4 Válassza a [Papírforrás] [Többcélú tálca] lehetőségét. 5 Kattintson a [Printer Options] 6 Jelölje be a [Az MP tálca használata a kézi lapadagolóként] jelölőnégyzetet. 7 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. 8 Amikor a kezelőpanelen megjelenik a többfunkciós tálcába való papírbetöltést kérő üzenet, nyomja meg az <ON LINE (ONLINE)> gombot. Többoldalas dokumentum nyomtatásakor az egyes oldalak nyomtatása után minden alkalommal megjelenik ez az üzenet. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra Hasznos nyomtatási funkciók

14 1 1. Hasznos nyomtatási funkciók Több oldal nyomtatása egy lapra (többoldalas nyomtatás) A dokumentum több oldalát is nyomtathatja a papírlap egy oldalára. A funkció a nyomtatáshoz csökkenti a dokumentum oldalméretét. Lehetséges, hogy a nyomtatott kép középpontja nem esik egybe a lap középpontjával. Lehetséges, hogy ez a funkció nem minden alkalmazás esetén áll rendelkezésre. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lap [Kidolgozási mód] pontjánál adja meg a lapokra nyomtatni kívánt oldalak számát. 5 Kattintson a [Beállítási lehetőségek] 6 Adja meg az [Oldal/lap], az [Oldalszegélyek], az [Oldalelrendezés] és a [Kötési margó] értékét, majd kattintson az [OK] gombra. 7 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 A kezelőpanel menüjéből válassza az [Elrendezés] pontot. 4 Az [Oldal/lap] mezőnél adja meg a lapokra nyomtatni kívánt oldalak számát. 5 Adja meg a [Szegélyezés] és az [Elrendezés iránya] beállítását. 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra

15 Kétoldalas nyomtatás A papír mindkét oldalára nyomtathat. Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 1 Kétoldalas nyomtatásra a következő papírméretek alkalmasak: A3, A4, A5, B4, B5, Letter, Legal 13, Legal 13,5, Legal 14, Executive, Tabloid, 8K (260 x 368 mm, 270 x 390 mm, 273 x 394 mm), 16K (197 x 273 mm, 195 x 270 mm, 184 x 260 mm), egyedi méret. Az A6 méretű lapok nem használhatók kétoldalas nyomtatásra. Kétoldalas nyomtatásra a következő tömegű hordozók használhatók: g/m 2. Kizárólag az ebbe a tartományba eső tömegű hordozókat használja. Ellenkező esetben elakad a papír. Lehetséges, hogy ez a funkció nem minden alkalmazás esetén áll rendelkezésre. A kétoldalas nyomtatáshoz használható egyedi hosszúsági és szélességi értékek a következők: --szélesség: mm (5,8 11,7 hüvelyk) --hosszúság: ,8 mm (7,2 17 hüvelyk) Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 4 A kezelőpanel menüjéből válassza az [Beállítás] pontot. 5 Az [Beállítás] panelen a [Duplex] pontnál válassza a [Fűzés a hosszú élen] vagy a [Fűzés a rövid élen] lehetőséget. 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. 1. Hasznos nyomtatási funkciók 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Az [Beállítás] lap az [2 oldalas nyomtatás] pontnál válassza a [Hosszú él] vagy [Rövid él] lehetőséget. 5 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást

16 1 1. Hasznos nyomtatási funkciók Méretezés az oldalméretnek megfelelően Lehetősége van egy adott oldalmérethez formázott adat más oldalmérethez való átméretezésére, a nyomtatási adatok módosítása nélkül. Lehetséges, hogy ez a funkció nem minden alkalmazás esetén áll rendelkezésre. Ez a funkció nem használható a Windows operációs rendszerhez való PS nyomtató-illesztőprogrammal. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Beállítás] lapot, majd jelölje be a [A dokumentum átméretezése a nyomtató oldalméretéhez] jelölőnégyzetet. 5 A legördülő listából válassza ki az átméretezés mértékét. 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 A kezelőpanel menüjéből válassza a [Papírkezelés] pontot. 4 Jelölje be az [Papírmérethez igazítás] jelölőnégyzetet. 5 A [Rendeltetési papírméret] pontnál adja meg a használni kívánt papírméretet. 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra

17 Oldalak leválogatása Többoldalas dokumentumokból több példányt is nyomtathat. Lehetséges, hogy ez a funkció nem minden alkalmazás esetén áll rendelkezésre. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 A [Példányszám] gördülő listán válassza ki a nyomtatni kívánt példányok számát, majd jelölje be a [Leválog.] jelölőnégyzetet. 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Mac OS X operációs rendszer esetén Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra Hasznos nyomtatási funkciók 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X 10.7 operációs rendszer esetén válassza a kezelőpanel menüjének [Papírkezelés] 4 Jelölje be a [Oldalak leválogatása] (Mac OS X 10.5 és 10.6 operációs rendszer esetén a [Leválog.]) jelölőnégyzetet, majd a [Példányszám] mezőben adja meg a nyomtatni kívánt példányok számát. Mac OS X operációs rendszereken jelölje be a [Másolatok és oldalak] [Leválog.] jelölőnégyzetét, majd a [Példányszám] mezőben adja meg a nyomtatni kívánt példányok számát. 5 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást

18 1 1. Hasznos nyomtatási funkciók Füzetnyomtatás A többoldalas dokumentumokat olyan oldalelrendezéssel és -sorrenddel is nyomtathatja, hogy a végén a nyomat füzetalakba hajtogatható. Lehetséges, hogy ez a funkció nem minden alkalmazás esetén áll rendelkezésre. Ez a funkció nem használható a Mac OS X operációs rendszerhez való nyomtató-illesztőprogrammal. Ez a funkció nem alkalmas vízjelek megfelelő minőségű nyomtatására. Ha a nyomtatót nyomtatókiszolgálóval megosztó ügyfél-számítógépen használja a titkosított biztonságos nyomtatás módot, ez a funkció nem használható. Windows operációs rendszer esetén Ha A5 méretű füzetet kíván készíteni A4 méretű lapokból, a papírmérethez az [A4] értéket adja meg. Ha nem választható ki a funkció, kattintson a [Start] > [Eszközök és nyomtatók] menüpontra, jobb egérgombbal kattintson a Saját nyomtató ikonra, majd válassza a [Tulajdonságok] > [Saját nyomtató (PCL)] > [Speciális ] > [Utskriftsprocessor] > [OPLAPP3] > [OK] lehetőséget. 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon a [Kidolgozási mód] pontnál válassza a [Füzet] lehetőséget. 5 Szükség esetén kattintson a [Beállítási lehetőségek] lehetőségre, majd adja meg a füzetnyomtatási beállításokat. --[Aláírás]: Adja meg, hogy hány oldalt nyomtasson a készülék az egyes papírlapokra. --[Jobbról balra]: Füzet nyomtatása jobb oldalon futó kötéshez. 6 Kattintson az [OK] 7 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást

19 Borító nyomtatása A nyomtatási feladat első oldalát adagolhatja az egyik tálcából, a többi oldalt pedig egy másik tálcából. Ez akkor hasznos, ha a borítóhoz és a füzet többi lapjához eltérő típusú papírt kíván használni. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Beállítás] lap [Papíradagolási opciók] lehetőségére. 5 Jelölje be a [Eltérő papírforrás használata az első oldalhoz] jelölőnégyzetet. 6 A [Forrás:] lehetőségnél válassza ki a forrástálcát, majd kattintson az [OK] Szükség esetén a [Súly] legördülő listából válassza ki a papír tömegét. 7 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Poszternyomtatás A dokumentumot részekre osztva, majd a részeket több lapra nyomtatva posztereket készíthet. A készülék minden részt felnagyít, majd külön lapra nyomtat. Az így elkészült lapokat összeillesztve kapja meg a kívánt posztert. Ez a funkció nem használható NetBEUI és IPP-hálózat használata esetén. Ha a nyomtatót nyomtatókiszolgálóval megosztó ügyfél-számítógépen használja a titkosított biztonságos nyomtatás módot, ez a funkció nem használható. Ha A3 méretű posztert készít két darab A4 méretű lap felhasználásával, papírméretnek válassza az [A4] értéket, valamint a [Nagyítás] lehetőség [2] értékét. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon a [Kidolgozási mód] pontnál válassza a [Poszternyomtatás] lehetőséget. 5 Kattintson a [Beállítási lehetőségek] 6 Szükség esetén állítsa be a [Nagyítás], a [Illesztőjelek hozzáadása] vagy az [Átfedés hozzáadása] értékét, majd nyomja meg az [OK] lehetőséget. 7 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha nem választható a funkció, kattintson a [Indítás] > [Eszközök és nyomtatók] menüpontra, jobb gombbal kattintson a Saját nyomtató ikonra, majd válassza a [Nyomtató tulajdonságai] > [Saját nyomtató (PCL)] > [Speciális] > [Nyomtatóprocesszor] > [OPLAPP3] > [OK] lehetőséget Hasznos nyomtatási funkciók

20 1 1. Hasznos nyomtatási funkciók Nyomtatási minőség (felbontás) módosítása Tetszés szerint módosíthatja a nyomtatási minőséget. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 A [Minőség] lehetőségnél adja meg a nyomtatási minőséget. 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 4 A kezelőpanel menüjéből válassza a [Feladatbeállítások] pontot. 5 A [Nyomtatási minőség] lehetőségnél adja meg a nyomtatási minőséget. 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Fényképek javítása A fényképeket élénkebb színekkel nyomtathatja ki. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Jelölje be a [Fényképjavítás] jelölőnégyzetet. 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 A kezelőpanel menüjéből válassza a [Feladatbeállítások] pontot. 4 Jelölje be a [Fényképjavítás] jelölőnégyzetet. 5 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra

21 Színes dokumentum nyomtatása szürkeárnyalatos módban A színes dokumentumokat szürkeárnyalatos módban is nyomtathatja. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon válassza a [Monokróm] lehetőséget. 5 Kattintson az [OK] A nyomtató-illesztőprogram [Monokróm] funkciójával még akkor is kinyomtathatja a színes dokumentumokat szürkeárnyalatos módban, ha üres a cián, a magenta és a sárga festékkazetta. Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 4 A kezelőpanel menüjéből válassza a [Színes] pontot. 5 Válassza a [Szürkeárnyalatos] lehetőséget. 6 Kattintson a [Nyomtatás] A nyomtató-illesztőprogram [Szürkeárnyalatos] funkciójával még akkor is kinyomtathatja a színes dokumentumokat szürkeárnyalatos módban, ha üres a cián, a magenta és a sárga festékkazetta. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Vékony vonalak kiemelése A vékony vonalakat és kisméretű karaktereket élesebben nyomtathatja. A funkció alapértelmezés szerint engedélyezve van. Egyes esetekben ha be van kapcsolva ez a funkció a vonalkódok térközei túl keskennyé válhatnak. Ha ilyet tapasztal, kapcsolja ki a funkciót. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Kattintson a [Speciális] 6 Az [Adjust ultra fine lines] lehetőséget állítsa [Be] értékre, majd kattintson az [OK] 7 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást Hasznos nyomtatási funkciók

22 1 1. Hasznos nyomtatási funkciók Automatikus tálcaválasztás A nyomtató-illesztőprogramban beállíthatja, hogy a nyomtató automatikusan váltson az ugyanolyan méretű papírral feltöltött papíradagoló tálcák között. Először a kezelőpanelen állítsa be, hogy a többfunkciós tálca elérhető legyen az automatikus választáshoz. Ezt követően a nyomtató-illesztőprogrammal állítsa be a tálca automatikus választását. Ne felejtsen el papírméretet megadni az 1., a 2. (kiegészítő), valamint a többfunkciós tálcához sem. A használható papírméret az egyes tálcáktól függően eltérő. Részletekért lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. Alapértelmezés szerint a [Tálca használat] értéke [Ne használja]. Alapértelmezés szerint az automatikus tálcaváltás funkció nem használható a többfunkciós tálcával. 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be a <9> és az <5> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A görgetőgombot megnyomva válassza ki a [When Mismatching] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 4 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. 5 A nyomtató-illesztőprogramban állítsa be papírtálcát, majd indítsa el a nyomtatást. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon a [Forrás:] pontnál válassza a [Automatikus] lehetőséget. 5 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 4 A kezelőpanel menüjéből válassza a [Beállítás] pontot. 5 Válassza a [Papírforrás] [Automatikus] lehetőségét. 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra

23 Automatikus tálcaváltás Automatikusan válthat a papírtálcák között. Ha nyomtatás közben kifogy a tálcából a papír, a nyomtató a nyomtató-illesztőprogramban keres egy azonos papírméretet használó másik tálcát, majd abból a tálcából kezdi meg a papír adagolását. Ez a funkció azonos papírméretet használó, nagyméretű nyomtatási feladatoknál hasznos. Először a kezelőpanelen állítsa be, hogy a többfunkciós tálca elérhető legyen az automatikus választáshoz. Ezt követően a nyomtató-illesztőprogrammal állítsa be a tálca automatikus váltását. Ügyeljen arra, hogy az automatikus tálcaváltás funkcióhoz megadott összes tálcánál azonos értékek (papírméret, a hordozó típusa és tömege) legyenek beállítva. A használható papírméret az egyes tálcáktól függően eltérő. Részletekért lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. Alapértelmezés szerint a [Tálca használat] értéke [Ne használja]. Alapértelmezés szerint az automatikus tálcaváltás funkció nem használható a többfunkciós tálcával. 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be a <9> és az <5> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A görgetőgombot megnyomva válassza ki a [When Mismatching] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 4 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. 5 A nyomtatási párbeszédpanelen határozza meg a papírforrás beállítását. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Beállítás] lap [Papíradagolási opciók] lehetőségére. 5 A [Papíradagolási opciók] pontnál jelölje be az [Automatikus tálcaváltás] jelölőnégyzetet, majd kattintson az [OK] 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 4 A kezelőpanel menüjéből válassza a [Beállítás] pontot. 5 Kattintson a [Printer Options] 6 Jelölje be az [Automatikus tálcaváltás] jelölőnégyzetet. 7 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra Hasznos nyomtatási funkciók

24 1 1. Hasznos nyomtatási funkciók Festéktakarékos mód Kevesebb festék felhasználásával nyomtathatja ki a dokumentumokat. Ez a funkció az egész oldalas képek világosításával szabályozza a felhasznált festék mennyiségét. A festék mennyiségét a következő három fokozattal szabályozhatja: [Nyomtatóbeállítá]: A nyomtató beállításának megfelelő. [Ki]: A készülék normál árnyalatban, nem festéktakarékos módban nyomtat. [Beállítás mentése Kicsi]: A készülék némiképp világosabb árnyalatban nyomtat. [Beállítás mentése Közepes]: A készülék világos árnyalatban nyomtat. [Beállítás mentése Nagy]: A készülék nagyon világos árnyalatban nyomtat. A funkcióval nyomtatott képek színsűrűsége a nyomtatott dokumentum jellegétől függően változhat. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon a [Festéktakarékos] pont legördülő listájában válassza ki a megfelelő értéket. 5 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 4 A kezelőpanel menüjéből válassza a [Színes] pontot. 5 A [Festéktakarékosság] pontnál válassza ki a megfelelő értéket. 6 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra

25 Biztonságos nyomtatás A nyomtatási feladatokhoz jelszót is társíthat, így a készülék csak akkor hajtja végre a nyomtatást, ha a kezelőpanelen megadják a jelszót. A funkció használatához a nyomtatóban benne kell lennie a kiegészítő SD-memóriakártyakészletnek. Ha memóriahiány miatt nem tárolhatók a nyomtatási várólistába állított adatok az SD-memóriakártyán, az adatok érvénytelenségét jelző üzenet jelenik meg. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Válassza a [Feladattípus] [Biztonságos nyomtatás] lehetőségét. 6 A [Feladat név] mezőben adja meg a feladat nevét, majd a [Személyi azonosítószám (PIN):] mezőben adja meg hozzá a jelszót. Ha bejelöli a [Feladatnév kérése minden nyomtatási feladathoz] jelölőnégyzetet, minden alkalommal, amikor nyomtatási feladatot küld a nyomtatóra, megjelenik a feladat nevét kérő üzenet. 10 A tízbillentyűs billentyűzettel írja be a <0>, <0> és <2> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 11 A [Password] mezőben adja meg a 6. lépésben beállított jelszót, majd az <ENTER (BEVITEL)> gombot megnyomva indítsa el a feladat keresését. --Ha hibás számot adott meg, nyomja meg a <CLEAR (TÖRLÉS)> billentyűt. --A feladatkeresés leállításához nyomja meg a <CANCEL (MÉGSE)> gombot. 12 Ellenőrizze, hogy a [Nyomtatás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A [Törlés] lehetőséggel megszakíthatja a nyomtatási feladatot. 13 Adja meg a példányszámot, majd nyomja meg az <ENTER (BEVITEL)> gombot. Ha elfelejti a feladathoz beállított jelszót, és nem nyomtatja ki a nyomtatóra küldött feladatot, a rendszer az SD-memóriakártyán tárolja a feladatot. Az SD-memóriakártyán tárolt feladat törlésével kapcsolatban lásd: Feleslegessé vált feladatok törlése az SD-memóriakártyáról, 71. o Hasznos nyomtatási funkciók 7 Kattintson az [OK] 8 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. A program elküldi a nyomtatási feladatot a nyomtatóra, de nem nyomtatja ki. 9 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot

26 1 1. Hasznos nyomtatási funkciók Titkosított biztonságos nyomtatás Mielőtt a dokumentumokat a számítógépről a nyomtatóra küldené, titkosítással láthatja el a dokumentumokat. Így megakadályozhatja, hogy illetéktelenek bizalmas adatokhoz férjenek hozzá. Amíg a kezelőpanelen meg nem adja a mentett jelszót, a készülék nem nyomtatja ki a dokumentumot, hanem titkosított formában a nyomtató SD-memóriakártyáján tárolja. Az SD-memóriakártyán tárolt nyomtatási feladat automatikusan törlődik a nyomtatást követően, illetve akkor, ha megadott ideig nem nyomtatják ki. Ha az adatok küldése közben hiba történik, vagy a nyomtató azt észleli, hogy illetéktelen személy kísérelt meg hozzáférni a feladathoz, automatikusan törlődik a feladat. A nyomtató kikapcsolt állapotban töltött ideje nem számít bele az SD-memóriakártyán való tárolás időszakába. Ha a nyomtató alvó módba lépve automatikusan kikapcsol, az alvó módban töltött idő nem számít bele az adat SD-memóriakártyán való tárolási időszakába. Ha memóriahiány miatt nem tárolhatók a nyomtatási várólistába állított adatok az SD-memóriakártyán, az adatok érvénytelenségét jelző üzenet jelenik meg. Ha memóriahiány miatt nem tárolhatók a nyomtatási várólistába állított adatok az SD-memóriakártyán, az adatok érvénytelenségét jelző üzenet jelenik meg, és nem indul el a nyomtatási feladat. Ilyen esetben a nyomtatási feladatnak a nyomtató-illesztőprogramban megadott tárolási idejének rövidítése megakadályozza, hogy a nyomtatási várólistába állított adatok mérete tovább nőjön. Ha nyomtatókiszolgálóval megosztja a nyomtatót, poszter- és füzetnyomtatáshoz nem használhatja ezt a funkciót. A funkció használatakor szüntesse meg a [Állomáson lévő változat az elsődleges] jelölőnégyzet bejelölését. Részletekért lásd: Nyomtatópuffer használata, 32. o. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Válassza a [Titkosított biztonságos nyomtatás] lehetőséget. 6 A [Password] mezőben adjon meg egy jelszót, majd szükség esetén végezze el a további beállításokat. Hivatkozás A további beállítások részleteivel kapcsolatban az illesztőprogram képernyőn megjelenő leírásaiból tájékozódhat. 7 Kattintson az [OK] 8 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. A program elküldi a nyomtatási feladatot a nyomtatóra, de nem nyomtatja ki. 9 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 10 A tízbillentyűs billentyűzettel írja be a <0>, <0> és <1> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 11 A [Password] mezőben adja meg a 6. lépésben beállított jelszót, majd az <ENTER (BEVITEL)> gombot megnyomva indítsa el a feladat keresését. --Ha hibás számot adott meg, nyomja meg a <CLEAR (TÖRLÉS)> billentyűt. --A feladatkeresés leállításához nyomja meg a <CANCEL (MÉGSE)> gombot Ellenőrizze, hogy a [Nyomtatás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A [Törlés] lehetőséggel törölheti a nyomtatási feladatot, valamint a program törli az ugyanezzel a jelszóval mentett összes titkosított feladatot is.

27 Vízjel nyomtatása A nyomtatott fájl szöveges részén kívül vízjel nyomtatására is lehetősége nyílik. Füzetnyomtatásnál a vízjelek nem nyomtathatók megfelelően. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Meghosszabbítás] lapot. 5 Kattintson a [Vízjelek] 6 Kattintson az [New] 7 Adja meg a vízjel szövegét, méretét, szögét, körbevágását és helyzetét, majd kattintson az [OK] 8 Kattintson az [OK] 9 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Rétegek nyomtatása Lehetősége van rétegek, például emblémák vagy űrlapok dokumentumokra való nyomtatására is. A funkció használatához a nyomtatóban benne kell lennie a kiegészítő SD-memóriakártyakészletnek. Hivatkozás A Konfigurációs eszközzel és annak telepítésével kapcsolatos részletekkel kapcsolatban lásd: Konfigurációs eszköz, 68. o. 1 A Konfigurációs eszközzel hozzon létre egy réteget, majd mentse a nyomtatón. Hivatkozás A nyomtatási információk kinyomtatása, 48. o. 2 A nyomtató-illesztőprogramban adja meg a réteget, majd indítsa el a nyomtatást. Windows operációs rendszer esetén A réteg űrlapokból álló csoport. Egy réteghez három űrlap menthető. A nyomtató az űrlapokat a mentési sorrendnek megfelelően rétegezve nyomtatja ki. Az utoljára mentett űrlapot nyomtatja ki a legfelső rétegként. 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Meghosszabbítás] lapot. 5 Kattintson a [Rátétek] 6 Jelölje be a [Nyomtatás aktív rátétek alkalmazásával] jelölőnégyzetet. 7 Kattintson a [Rátétek definiálása] 8 A [Rátét neve] mezőben adja meg a réteg nevét. 9 Az [ID] mezőben adja meg a Konfigurációs eszközben mentett űrlap azonosítóját Hasznos nyomtatási funkciók

28 1 1. Hasznos nyomtatási funkciók 10 A [Nyomtatás ezekre az oldalakra] legördülő listában válassza ki, hogy a dokumentum mely oldalaira kívánja rányomtatni a réteget. 11 Kattintson a [Hozzáadás] 12 Kattintson a [Bezárás] 13 A [Definiált rátétek] pontnál válassza ki a használni kívánt réteget, majd kattintson a [Hozzáadás] 14 Kattintson az [OK] 15 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. Hivatkozás Konfigurációs eszköz, 68. o. Nyomtatási adatok tárolása A nyomtatási adatokat a nyomtatóba helyezett SD-memóriakártyán tárolhatja, és szükség esetén jelszó megadása után kinyomtathatja a kezelőpanelről. Ha memóriahiány miatt nem tárolhatók a nyomtatási várólistába állított adatok az SD-memóriakártyán, az adatok érvénytelenségét jelző üzenet jelenik meg. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Jelölje be a [Mentés SD kártyára] jelölőnégyzetet. 6 A [Feladat név] mezőben adja meg a feladat nevét, majd a [Személyi azonosítószám (PIN):] mezőben adja meg hozzá a jelszót. Ha bejelöli a [Feladatnév kérése minden nyomtatási feladathoz] jelölőnégyzetet, minden alkalommal, amikor nyomtatási feladatot küld a nyomtatóra, megjelenik a feladat nevét kérő üzenet. 7 Kattintson az [OK] 8 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. A program elküldi a nyomtatási feladatot a nyomtatóra, de nem nyomtatja ki. 9 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 10 A tízbillentyűs billentyűzettel írja be a <0>, <0> és <2> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot

29 11 A [Password] mezőben adja meg a 6. lépésben beállított jelszót, majd az <ENTER (BEVITEL)> gombot megnyomva indítsa el a feladat keresését. --Ha hibás számot adott meg, nyomja meg a <CLEAR (TÖRLÉS)> billentyűt. --A feladatkeresés leállításához nyomja meg a <CANCEL (MÉGSE)> gombot. 12 Ellenőrizze, hogy a [Nyomtatás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A [Törlés] lehetőséggel törölheti a nyomtatási feladatot. 13 Adja meg a példányszámot, majd nyomja meg az <ENTER (BEVITEL)> gombot. Hivatkozás A tárolt nyomtatási adatokat a Konfigurációs eszközzel törölheti. Részletekért lásd: Feleslegessé vált feladatok törlése az SD-memóriakártyáról, 71. o. Az illesztőprogram beállításainak mentése Mentheti a nyomtató-illesztőprogram beállításait. Windows operációs rendszer esetén A beállítások mentése 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtatási beállítások] listából válassza ki a megadni kívánt illesztőprogram típusát. 3 Konfigurálja a menteni kívánt nyomtatási beállításokat. 4 A [Beállítás] lapon az [Illesztőprogram beállításai] legördülő listából válassza az [Jelenlegi beállítás] lehetőséget, majd kattintson a [Mentés] 5 Adja meg a menteni kívánt beállítás nevét, majd kattintson az [OK] Ha bejelöli az [A hordozó beállításaival együtt] jelölőnégyzetet, a program a [Beállítás] lapon érvényes papírbeállítást is menti Hasznos nyomtatási funkciók 6 A Nyomtatási beállítás párbeszédpanel bezárásához kattintson az [OK] Legfeljebb 14 űrlap tárolására van lehetőség. A mentett beállítások használata 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lap [Illesztőprogram beállításai] lehetőségénél válassza ki a használni kívánt beállítást. 5 Indítsa el a nyomtatást

30 1 1. Hasznos nyomtatási funkciók Az illesztőprogram alapértelmezett beállításainak módosítása A gyakran használt nyomtatási beállításokat megadhatja a nyomtató-illesztőprogram alapértelmezett beállításaként. Windows operációs rendszer esetén 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtatási beállítások] listából válassza ki a módosítani kívánt illesztőprogram típusát. 3 Adja meg az illesztőprogram alapértelmezett beállításaként használni kívánt nyomtatási beállításokat. 4 Kattintson az [OK] Mac OS X operációs rendszer esetén Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. 1 Nyisson meg egy fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Adja meg az illesztőprogram alapértelmezett beállításaként használni kívánt nyomtatási beállításokat. 4 Válassza a [Tárolt beállítások] [Aktuális beállítások mentése előbeállításként ] (Mac OS X operációs rendszer esetén pedig a [Mentés másként]) lehetőségét. 5 Adja meg a beállítások nevét, és kattintson az [OK] 6 Kattintson a [Cancel] A mentett beállítások használatához a nyomtatási párbeszédpanel [Tárolt beállítások] pontjánál válassza ki a nevet

31 A nyomtató betűtípusainak használata A számítógép betűtípusainak használata 1 Lehetősége van a dokumentumokat a számítógép TrueType betűtípusai helyett a nyomtatóra előre telepített betűtípusokkal kinyomtatni. A nyomtató betűtípusai nem pontos másai a képernyőn megjelenő TrueType betűtípusoknak. Ez a funkció nem minden alkalmazás esetén áll rendelkezésre. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] Lehetősége van a dokumentumokat a számítógép TrueType betűtípusaival kinyomtatni, így megtartható a számítógép képernyőjén látható megjelenés. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Meghosszabbítás] lapot. 1. Hasznos nyomtatási funkciók 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Meghosszabbítás] lapot. 5 Kattintson a [Betutípusok] 6 Jelölje be a [Betűtípus helyettesítése] jelölőnégyzetet. 7 A [Betűtípus-helyettesítési táblázat] pontnál adja meg, hogy a TrueType betűtípus helyett a nyomtató mely betűtípusait kívánja használni. 8 Kattintson az [OK] 9 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. 5 Kattintson a [Betutípusok] 6 Szüntesse meg a [Betűtípus helyettesítése] jelölőnégyzet bejelölését, válasszon a következő betűtípusok közül, majd kattintson az [OK] --[Letöltés körvonalas betűtípusként] A betűtípusok képét a nyomtató hozza létre. --[Letöltés bitképes betűtípusként] A betűtípusok képét a nyomtató-illesztőprogram hozza létre. 7 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást

32 1 1. Hasznos nyomtatási funkciók Nyomtatópuffer használata A nyomtatási feladatok a nyomtatóba helyezett SD-memóriakártyán nyomtatási várólistába állíthatók. Ez a funkció memóriaterületet szabadít fel a számítógépen, így miközben a nyomtató a háttérben műveleteket végez, a számítógép gyorsabban tudja elvégezni a többi feladatot. Ha memóriahiány miatt nem tárolhatók a nyomtatási várólistába állított adatok az SD-memóriakártyán, az adatok érvénytelenségét jelző üzenet jelenik meg. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Kattintson a [Speciális] 6 Görgesse lefelé a képernyőt, válassza a [Feladatok sorbaállítása] [Be] beállítását, majd kattintson az [OK] 7 A nyomtatási párbeszédpanelről indítsa el a nyomtatást. A monokróm nyomtatási mód módosítása A nyomtatási mód monokróm oldalakhoz állítható. Az [Admin beállítás] menübe való belépéshez rendszergazdai jelszó szükséges. Az alapértelmezett jelszó aaaaaa. 1 Nyomja meg a kezelőpanel <ENTER (BEVITEL)> gombját. 2 A görgetőgombot megnyomva válassza ki az [Admin beállítás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A tízbillentyűs billentyűzettel adja meg a rendszergazdai jelszót. 4 Nyomja meg az <ENTER (BEVITEL)> gombot. 5 A görgetőgombot megnyomva válassza ki a [Nyomtatási beállítás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 A görgetőgombot megnyomva válassza ki a [Mono-nyomt.mód] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 7 Válassza ki a nyomtatási módot, majd nyomja meg az <ENTER (BEVITEL)> gombot. --[Automatikus]: Ha az első oldal monokróm, a nyomtatás csak a fekete fényérzékeny hengerrel történik, ha színes oldal következik, a készülék mind a négy fényérzékeny hengert használja. Ezt követően a készülék a monokróm oldalak nyomtatásához is mind a négy fényérzékeny hengert használja. --[Színes mód]: A nyomtató mindig használja mind a négy fényérzékeny hengert. --[Normál mód]: Monokróm oldalnál a nyomtatás a fekete fényérzékeny hengerrel történik, színes oldalnál a készülék mind a négy fényérzékeny hengert használja. 8 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot

33 Nyomtatás fájlba A dokumentumot papírra való nyomtatás nélkül, fájlba is nyomtathatja. A művelet elvégzéséhez rendszergazdaként kell bejelentkeznie a számítógépre. Windows operációs rendszer esetén 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson az [OKI C822] ikonra, majd válassza a [Nyomtató tulajdonságai] lehetőséget. 3 Válassza a [Portok] lapot. 4 Válassza a portlista [FILE:] elemét, és kattintson az [OK] 5 A nyomtatási párbeszédpanelről indítsa el a nyomtatást. 6 Adja meg a fájl nevét, majd kattintson az [OK] Mac OS X operációs rendszer esetén 7 Szükség esetén végezze el a további beállításokat, majd indítsa el a nyomtatást. 8 Indítsa el a Finder keresőalkalmazást, majd válassza a [Ugrás] menü [Ugrás mappához ] 9 Írja be a [/tmp] karaktersort. 10 Kattintson a [Ugrás] 11 A megjelenő mappában létrejön az [_OkiOutput_.dat] fájl Hasznos nyomtatási funkciók Ez a funkció nyomtatásra kész állapotú nyomtató esetén használható. 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 4 A kezelőpanel menüjéből válassza a [Feladatbeállítások] pontot. 5 Kattintson az [Speciális] 6 Jelölje be az [Kimenet fájlba] jelölőnégyzetet

34 1 Az emulációs mód módosítása Lehetőség van emulációs módot választani. 1. Hasznos nyomtatási funkciók Az [Admin beállítás] menübe való belépéshez rendszergazdai jelszó szükséges. Az alapértelmezett jelszó aaaaaa. 1 Nyomja meg a kezelőpanel <ENTER (BEVITEL)> gombját. 2 A görgetőgombot megnyomva válassza ki az [Admin beállítás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A tízbillentyűs billentyűzettel adja meg a rendszergazdai jelszót. 4 Nyomja meg az <ENTER (BEVITEL)> gombot. 5 A görgetőgombot megnyomva válassza ki a [Nyomtatási beállítás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 Ellenőrizze, hogy a [Személyiség] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. 7 A görgetőgombot megnyomva válassza ki a kívánt emulációs módot, majd nyomja meg az <ENTER (BEVITEL)> gombot. 8 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot

35 2. A szín beállítása Ez a fejezet a különféle színbeállítási módszereket ismerteti. Ebben a fejezetben a példákhoz Windows operációs rendszernél a Jegyzettömb, míg Mac OS X operációs rendszernél a TextEdit alkalmazást használtuk. A művelet a használt alkalmazástól vagy a nyomtató-illesztőprogram verziójától függően eltérhet a dokumentumban leírttól. 2 Színbeállítás a kezelőpanelen Ez a szakasz a nyomtató kezelőpanellel végzett színbeállításának lépéseit ismerteti. A színregisztráció beállítása A sűrűség beállítása 2. A szín beállítása A nyomtató a tápkábel csatlakoztatásakor és leválasztásakor, a fedél nyitásakor és csukásakor, illetve 400 oldal folyamatos nyomtatása után automatikusan beállítja a színregisztrációt. Ha nem elégedett a nyomatok színminőségével, manuálisan is beállíthatja a színregisztrációt. 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be a <3>, <0> és <1> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Ellenőrizze, hogy a [Végrehajtás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A színregisztráció beállítása közben a kezelőpanel második sorában a [Színállítás] üzenet olvasható (a [Nyomtatásra kész] alatt). A nyomtató fényérzékeny henger, festékkazetta vagy szalag cseréje, illetve 500 oldal folyamatos nyomtatása után automatikusan beállítja a sűrűséget. Ha a nyomatok sűrűségével nincs megelégedve, azt manuálisan is beállíthatja. 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be a <3>, <0> és <0> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Ellenőrizze, hogy a [Végrehajtás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A színsűrűség beállítása közben a kezelőpanel második sorában (a [Nyomtatásra kész] alatt) a [Sürüség állítás] üzenet olvasható

36 Színbeállítás a kezelőpanelen 2 A színegyensúly (-sűrűség) beállítása Az egyes színek sűrűsége külön-külön beállítható. Minden színhez világos, közepes és sötét hatást keltő sűrűséget adhat meg. 5 A vagy a görgetőgombot megnyomva válassza ki a kívánt értéket, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. 2. A szín beállítása Színpaletta nyomtatása 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be a <3>, <0> és <2> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Ellenőrizze, hogy a [Végrehajtás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A nyomtató kinyomtatja a színpalettát. A színbeállító lapon 44 négyzet látható. A világos, közepes és sötét színek aktuális beállítását szaggatott vonalak jelzik. Ellenőrizheti a beállítani kívánt színt. A szín beállítása 1 Nyomja meg az <ENTER (BEVITEL)> gombot. 2 A görgetőgombot megnyomva válassza ki a [Kalibrálás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A görgetőgombot megnyomva válassza ki a [Cyan sötétség], a [Magenta sötétség], a [Yellow sötétség] vagy a [Black sötétség] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 4 A görgetőgombot megnyomva válassza ki a [Világos], a [Középtónus] vagy a [Sötét] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot

37 Színbeállítás a számítógépen Színbeállítás a számítógépen Ez a szakasz a nyomtatáskor végzett színbeállítással kapcsolatos tudnivalókat ismerteti. Jobb minőségű dokumentumok nyomtatása érdekében beállíthatja a színeket a nyomtató-illesztőprogrammal. A színillesztés funkció a dokumentum színeinek kezelésével és beállításával egységessé teszi a dokumentumot a bemeneti és a kimeneti eszközökön. Két színillesztési funkció közül választhat: [Office színek] és [Profi színkezelés] ([Szín (felhasználói beállítások)], XPS illesztőprogram használata esetén). Mac OS X operációs rendszeren a [Színszinkronizáció] funkcióval is elvégezheti a színillesztést. Színillesztés (automatikus) Ha főként üzleti dokumentumokkal dolgozik, az Automatikus beállítás a legmegfelelőbb. A színillesztést a rendszer akkor alkalmazza, ha az RGB színtér nyomtatási adatait a nyomtató CMYK színterébe konvertálja. Ezzel a funkcióval csak RGB színadatok használhatók. Amennyiben CMYK színadatokat kíván kezelni, a Graphic Pro funkciót kell használnia. Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra A szín beállítása Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza az [Automatikus] lehetőséget, majd kattintson az [OK] Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 4 A kezelőpanel menüjéből válassza a [Színes] pontot. 5 Válassza az [Automatikus] lehetőséget, majd kattintson a [Nyomtatás]

38 Színbeállítás a számítógépen 2 2. A szín beállítása Színillesztés (irodai színes) Ha főként üzleti dokumentumokkal dolgozik, az Irodai színes beállítás a legmegfelelőbb. A színillesztést a rendszer akkor alkalmazza, ha az RGB színtér nyomtatási adatait a nyomtató CMYK színterébe konvertálja. Ezzel a funkcióval csak RGB színadatok használhatók. Amennyiben CMYK színadatokat kíván kezelni, a Graphic Pro funkciót kell használnia. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza az [Profi irodai alkalmazás] lehetőséget, majd kattintson az [OK] Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 4 A kezelőpanel menüjéből válassza a [Színes] pontot. 5 Válassza az [Office színek] vagy az [Automatikus] lehetőséget, majd kattintson a [Nyomtatás] Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Színillesztés (Graphic Pro) A Graphic Pro funkció a DTP szoftverrel való használatra szolgál. Segítségével szimulálhatja a CMYK színteret alkalmazó kimeneti eszközökkel végzett nyomtatást. Ha színillesztésnél a bemeneti/kimeneti eszközhöz ICC-profilokat szeretne alkalmazni, az ICC-profilokat előzőleg mentenie kell a nyomtatóban. Az ICC-profilok mentésével kapcsolatban lásd: ICC-profil regisztrálása, 70. o. A CMYK-színtér hivatkozási profiljai nem határozhatók meg. Az ICC-profilok Windows operációs rendszeren használt nyomtató-illesztőprogrammal való telepítésekor az [Elrendezés] lapon kattintson a [Speciális] lehetőségre, és az [ICM módszer] pontnál válassza az [ICM letiltva] lehetőséget. Ez a funkció nem használható a Windows operációs rendszerhez való XPS nyomtató-illesztőprogrammal. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza a [Profi színkezelés] lehetőséget, majd kattintson az [OK]

39 Színbeállítás a számítógépen Színillesztés (nincs színillesztés) Lehetősége van a színeknek a nyomtató vagy a nyomtató-illesztőprogram általi beállítása nélkül, az adott színeknek megfelelően nyomtatni. Ez a funkció alkalmazással illesztett színekhez a legmegfelelőbb. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza a [Nincs színmegfeleltetés] lehetőséget, majd kattintson az [OK] Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 4 A kezelőpanel menüjéből válassza a [Színes] pontot. 5 Válassza a [Nincs színmegfeleltetés] vagy az [Automatikus] lehetőséget, majd kattintson a [Nyomtatás] Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. A fekete felület módosítása Színes nyomtatásnál lehetősége van a fekete felület módosítására. A fekete felület beállítási lehetősége akkor használható, ha a nyomtatóillesztőprogramban az [Office színek] vagy a [Profi színkezelés] lehetőség van kiválasztva. Kétféle fekete felület létezik: a kevert fekete (a CMYK festékekből) és a valódi fekete (csak a fekete festékből). Kétféle fekete felület létezik: az egyik a cián (C), a magenta (M), a sárga (Y) és a fekete (K) festékek keverékéből készül, míg a másik csak fekete (K) festék felhasználásával jön létre. A CMYK festékekkel nyomtatott fekete felület fényképekhez ideális. A csak a fekete festék felhasználásával készülő fekete felület fekete szöveg és rajzok nyomtatásához megfelelő. Az [Office színek] funkció használatakor az automatikus beállítást is választhatja. Automatikus beállításnál a készülék maga választja ki a dokumentum nyomtatásához legjobban megfelelő módszert. Automatikus beállításnál a rendszer nyomtatásnál maga állítja be a megfelelő módszert. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza az [Profi irodai alkalmazás] vagy a [Profi színkezelés] lehetőséget. 5 A [Fekete kidolgozás] pontnál válassza ki a fekete szín létrehozásának módját. 6 Az [OK] lehetőségre kattintva zárja be a Részletek ablakot. 7 Kattintson az [OK] 2 2. A szín beállítása

40 Színbeállítás a számítógépen 2 2. A szín beállítása Mac OS X operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Mac OS X operációs rendszer esetén válassza a kezelőpanel menüjének [Nyomtatófunkciók] 4 A kezelőpanel menüjéből válassza a [Színes] pontot. 5 Válassza az [Office színek] lehetőséget, majd kattintson az [Beállítási lehetőségek] 6 A [Fekete kidolgozás] pontnál válassza ki a fekete szín létrehozásának módját. 7 Kattintson az [OK] Ha a Mac OS X 10.7 operációs rendszeren várt lehetőségek nem jelennek meg a nyomtatási párbeszédpanelen, kattintson a [Nyomtató] menü alsó részén lévő [Részletek megjelenítése] gombra. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Szöveg és háttér közötti fehér rés megszüntetése (felülnyomtatás fekete színnel) A körülményektől függően lehetősége van a fekete színnel való felülnyomtatásra, amellyel csökkentheti a színes háttér és a fekete betű közötti fehér rést. Ez a funkció nem minden alkalmazás esetén használható. Ez a funkció csak szöveg színes háttérre való nyomtatása esetén használható. Ha vastag a festékréteg, előfordulhat, hogy nem megfelelő a festék tapadása. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Feladatbeállítások] lapon válassza a [Speciális] lehetőséget. 5 A [Fekete felülnyomtatása] lehetőséget állítsa [Be] értékre, majd kattintson az [OK]

41 Színbeállítás a számítógépen Tintát használó nyomtatás jellemzőinek szimulálása A CMYK színadatok beállításával szimulálhatja az ofszet nyomógépek által készített nyomatok jellemzőit. 2 A Windows operációs rendszerhez való XPS nyomtatóillesztőprogram nem alkalmas erre a funkcióra. Ez a funkció akkor alkalmazható, ha a [Színes mód] beállítása [Profi színkezelés] vagy [Office színek]. Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2. A szín beállítása 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza a [Profi színkezelés] lehetőséget. 5 Válassza a [Nyomtatószimuláció] lehetőséget. 6 A [Bemeneti profil] pont [Célprofil szimuláció] lehetőségénél válassza ki a szimulálni kívánt tintafunkciót, majd kattintson az [OK]

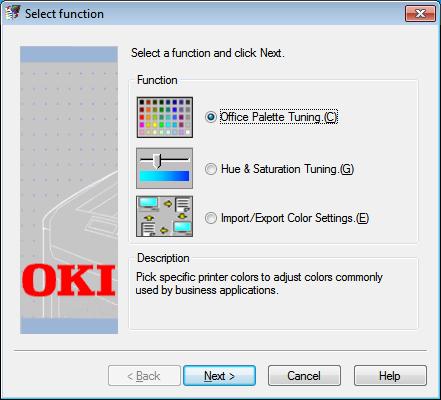

42 Színbeállítás a Color Correct Utility segédprogrammal Színbeállítás a Color Correct Utility segédprogrammal 2 Ez a szakasz a Color Correct Utility segédprogram használatát mutatja be. A Color Correct Utility segédprogrammal a különféle szoftverekben, például Microsoft Excel alkalmazásban kiválasztható színpaletta színeit adhatja meg. 2. A szín beállítása Alkalmazza az egyes nyomtató-illesztőprogramokra vonatkozó beállításokat. Ahhoz, hogy a Color Correct Utility segédprogrammal színillesztést végezhessen, rendszergazdaként kell bejelentkeznie. Hivatkozás A Color Correct Utility segédprogram telepítésének részleteiről lásd: A segédprogramok telepítése, 65. o. A színpaletta módosítása Windows operációs rendszer esetén 7 A beállításhoz hasonlítsa össze a képernyőn látható színpaletta és a nyomtatott színminta színeit. A kereszttel megjelölt színek beállítása nem lehetséges. 8 Kattintson a beállítani kívánt színre. 9 A legördülő menüben válassza ki az X és az Y beállítási tartományát. A beállítható érték a szín függvényében változik. 10 Nézze meg a nyomtatott színpalettát, és a beállítható tartományon belül válassza ki a legmegfelelőbbnek tartott színt, majd ellenőrizze az X és Y értéket. 1 Kattintson a [Start] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] > [Color Correct Utility] > [Color Correct Utility]. 2 Válassza az [Office Palette Tuning] lehetőséget, majd kattintson a [Következő] 3 Válassza ki a nyomtatót, és kattintson a [Következő] 4 Válassza ki a kívánt beállítás nevét, majd kattintson a [Nyomtatási minta] A nyomtató kinyomtatja a színmintát. 5 Kattintson a [Következő] 6 Kattintson a [Print Palette] A készülék kinyomtatja a beállításhoz használható színmintát. 11 Válassza ki a 10. lépésnél megtekintett értékeket, majd kattintson az [OK] 12 Kattintson a [Print Palette] lehetőségre, és ellenőrizze, hogy a beállított szín jobban hasonlít-e a kívánt színhez, majd kattintson a [Következő] Ha még szeretne módosítani a színen, vagy további színeket kíván módosítani, ismételje meg a lépést. 13 Adjon meg egy nevet a Mentés másként funkcióhoz, majd kattintson a [Mentés] Megjelenik egy párbeszédpanel. 14 Kattintson az [OK] 15 Kattintson a [Befejezés]

43 Színbeállítás a Color Correct Utility segédprogrammal A gammaérték és a színezet módosítása A színárnyalatot a gammaérték, míg a kimeneti színt a színezet beállításával módosíthatja. Windows operációs rendszer esetén Nyomtatás meghatározott színbeállításokkal Windows operációs rendszer esetén 1 Nyissa meg a nyomtatni kívánt fájlt. 2 1 Kattintson a [Start] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] > [Color Correct Utility] > [Color Correct Utility]. 2 Válassza a [Színezet & telítettség finombeállítása.] lehetőséget, majd kattintson a [Következő] 3 Válassza ki a nyomtatót, és kattintson a [Következő] 4 Válassza a normál módot, majd kattintson a [Következő] 2 Válassza a [Fájl] menü [Nyomtatás] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza az [Profi irodai alkalmazás] lehetőséget. 5 Válassza a [A színhelyesbítő beállításai] lehetőséget, válassza ki a Color Correct Utility segédprogrammal létrehozott beállítást, majd kattintson az [OK] 2. A szín beállítása 5 A csúszkával határozza meg a kívánt beállításokat. Ha bejelöli a [Nyomtató be nem állított színeinek használata] jelölőnégyzetet, a készülék minden színt 100%-os intenzitással nyomtat, és a színezet csúszkája rögzítetté válik. 6 Kattintson a [Print Test] 7 Ellenőrizze a nyomtatás eredményét. Ha nincs megelégedve az eredménnyel, ismételje meg az 5 6. lépést. 8 Kattintson a [Következő] 9 Adja meg a nevet, majd kattintson a [Mentés] Megjelenik egy párbeszédpanel. 10 Kattintson az [OK] 11 Kattintson a [Befejezés]

44 Színbeállítás a Color Correct Utility segédprogrammal 2 A színkorrekciós beállítások mentése A meghatározott színbeállítások fájlba menthetők. A funkcióhoz rendszergazdai jogosultság szükséges. A színkorrekciós beállítások importálása Lehetőség van a színkorrekciós beállítások fájlból való importálására. Windows operációs rendszer esetén 2. A szín beállítása Windows operációs rendszer esetén 1 Kattintson a [Start] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] > [Color Correct Utility] > [Color Correct Utility]. 2 Válassza a [Import/Export Color Settings.] lehetőséget, majd kattintson a [Következő] 3 Válassza ki a nyomtatót, és kattintson a [Következő] 4 Kattintson az [Exportálás] 5 Válassza ki az exportálni kívánt beállításokat, majd kattintson az [Exportálás] 6 Adja meg a mentéshez a fájlnevet és mappanevet, majd kattintson a [Mentés] 7 Kattintson az [OK] 1 Kattintson a [Start] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] >[Color Correct Utility] > [Color Correct Utility]. 2 Válassza a [Import/Export Color Settings.] lehetőséget, majd kattintson a [Következő] 3 Válassza ki a nyomtatót, majd kattintson a [Következő] 4 Kattintson az [Importálás] 5 Válassza ki a fájlt, majd kattintson a [Nyílt] 6 Válassza ki az importálni kívánt beállításokat, majd kattintson az [Importálás] 7 Ellenőrizze, hogy a beállítás importálása helyesen megtörtént-e, majd kattintson a [Befejezés] 8 Kattintson a [Befejezés]

45 Színbeállítás a Color Correct Utility segédprogrammal A színkorrekciós beállítások törlése A szükségtelenné vált beállításfájlok törölhetők. Windows operációs rendszer esetén 2 1 Kattintson a [Start] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] > [Color Correct Utility] > [Color Correct Utility]. 2 Válassza a [Import/Export Color Settings.] lehetőséget, majd kattintson a [Következő] 2. A szín beállítása 3 Válassza ki a nyomtatót, majd kattintson a [Következő] 4 Válassza ki a törölni kívánt fájlt, majd kattintson a [Törlés] Megjelenik egy párbeszédpanel. 5 A megerősítést kérő képernyőn kattintson az [Igen] 6 Ellenőrizze, hogy a beállítás törlése helyesen megtörtént-e, majd kattintson a [Befejezés]

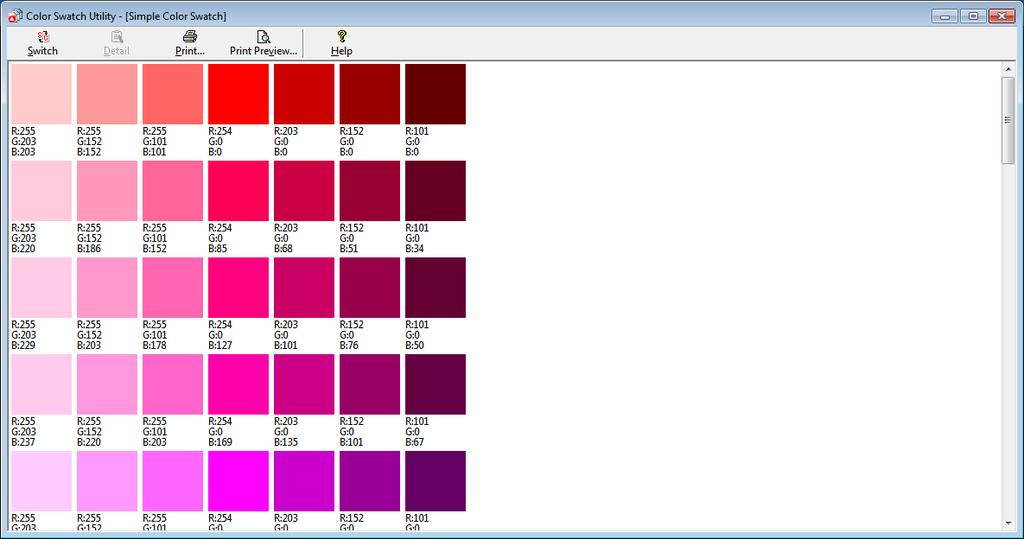

46 Színbeállítás a Color Swatch Utility segédprogrammal Színbeállítás a Color Swatch Utility segédprogrammal 2 Ez a szakasz a Color Swatch Utility segédprogram használatát mutatja be. A Color Swatch Utility segédprogrammal kinyomtathatja a nyomtató saját RGB színpalettáját. Az RGB színpalettán ellenőrizheti az RGB értékeket, és szükség szerint ki is nyomtathatja a színeket. 2. A szín beállítása Ez a segédprogram nem használható Mac OS X operációs rendszeren. A nyomtató-illesztőprogram telepítésekor a Color Swatch Utility segédprogram telepítése is megtörténik. Színpaletta nyomtatása 1 Kattintson a [Indítás] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] > [Color Swatch Utility] > [Color Swatch Utility]. 2 Kattintson a [Nyomtatás] 3 Válassza ki a nyomtatót a [Név] listából. 4 Kattintson az [OK] A nyomtató kinyomtatja a színpalettát. 4 Kattintson a [Bezárás] 5 Kattintson a [Nyomtatás] 6 Válassza ki a nyomtatót a [Név] listából. 7 Kattintson az [OK] 8 Ellenőrizze, hogy a színbeállítás igényeinek megfelelően történt-e meg. Ha nincs megelégedve a nyomtatási eredménnyel, ismételje meg az 1 8. lépést. 5 Ellenőrizze a nyomtatni kívánt színeket a színpalettán, majd jegyezze fel a hozzájuk tartozó RGB értékeket. A színpaletta testreszabása Ha a Színpaletta nyomtatása című rész 5. lépésének segítségével nem találta meg a kívánt színt, a szín testreszabásához kövesse az alábbi lépéseket. 1 Kattintson az [Switch] 2 Kattintson a [Detail] 3 A három csúszkát mozgatva érhető el a kívánt szín

47 Színbeállítás a Color Swatch Utility segédprogrammal Fájl nyomtatása tetszőlegesen választott színben 1 Nyissa meg a nyomtatni kívánt fájlt. 2 Válassza ki a szöveget vagy a rajzot az RGB értékek alkalmazásban való beállításához. 3 Nyomtassa ki a fájlt. A színek alkalmazásban való meghatározásával kapcsolatban az alkalmazáshoz mellékelt kézikönyvben olvashat bővebben. A színpaletta és a kívánt fájl nyomtatásakor a nyomtatóillesztőprogram ugyanazon beállításait használja A szín beállítása

48 3. Nyomtatóbeállítások módosítása Ez a fejezet azt ismerteti, miként lehet megadni a készülékbeállításokat a kezelőpanel <ENTER (BEVITEL)> gombjával. 3 Az aktuális beállítások ellenőrzése Ez a szakasz a nyomtatási információk nyomtatásának alapvető lépéseit ismerteti. A nyomtatási információkat kinyomtatva ellenőrizheti a nyomtató aktuális beállításait. 3. Nyomtatóbeállítások módosítása A nyomtatási információk kinyomtatása A nyomtatóbeállítások paramétereit és a használati jelentést kinyomtatva ellenőrizheti azokat. Hivatkozás A kinyomtatható nyomtatási információkról és a [Nyomtatási információk] menü szerkezetéről részletesen lásd: Nyomtatási információk, 51. o. 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be az <1>, <0> és <0> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Ellenőrizze, hogy a [Végrehajtás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot

49 A készülékbeállítások módosítása A készülékbeállítások módosítása Ez a szakasz a készülékbeállítások módosításának alapvető lépéseit ismerteti. Hivatkozás A készülékbeállítások menüszerkezetének részleteivel kapcsolatban lásd: Az egyes beállítási menük menüpontjainak listája, 50. o. Rendszergazdai beállítás Az [Admin beállítás] menübe való belépéshez rendszergazdai jelszó szükséges. Az alapértelmezett jelszó aaaaaa. 1 A készülékbeállítási menü megnyitásához nyomja meg az <ENTER (BEVITEL)> gombot. 2 A görgetőgombot megnyomva válassza ki az [Admin beállítás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A tízbillentyűs billentyűzettel adja meg a rendszergazdai jelszót. 4 Nyomja meg az <ENTER (BEVITEL)> gombot. 5 A görgetőgombot megnyomva válassza ki azt a beállítási menüt, amelyben beállítást kíván módosítani, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 Módosítsa a beállítást, majd nyomja meg az <ENTER (BEVITEL)> gombot. 7 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. Egyéb beállítások 1 A készülékbeállítási menü megnyitásához nyomja meg az <ENTER (BEVITEL)> gombot. 2 A görgetőgombot megnyomva válassza ki azt a beállítási menüt, amelyben beállítást kíván módosítani, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Módosítsa a beállítást, majd nyomja meg az <ENTER (BEVITEL)> gombot. 4 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot Nyomtatóbeállítások módosítása

50 A készülékbeállítások módosítása Az egyes beállítási menük menüpontjainak listája Eszközbeállítási menü 3 3. Nyomtatóbeállítások módosítása Menüpont Konfiguráció Nyomtatási információk Bizt.fel.nyomt. Menük Admin beállítás Kalibrálás Boot Menü Nyomtatási statisztika Konfiguráció Leírás A nyomtatóval kapcsolatos információkat jelenít meg, például Tálca oldalszám, Készletek élettartama, Hálózat és Rendszer. A nyomtatóval kapcsolatos információk nyomtatására szolgál. Az SD-memóriakártyán tárolt, titkosított hitelesített nyomtatási feladat (titkosított feladat) vagy hitelesített nyomtatási feladat (biztonságos feladat) nyomtatására szolgál. Ez a menü akkor jelenik meg, ha a nyomtatóban van SD-memóriakártya. Általános felhasználóknak szóló menük. Rendszergazdáknak szóló menük. A nyomtató színeinek és a nyomtatás sűrűségének beállítására szolgál. A Boot menü. Ez a menü csak angol nyelven jelenik meg. A nyomtatási statisztika menüje. Menüpont Leírás Tálca oldalszám 1.Tálca Az 1. tálcából nyomtatott oldalak teljes számát jelzi. Az 1. tálcából adagolt oldalak számát jelzi. 2.Tálca A 2. tálcából nyomtatott oldalak teljes számát jelzi. A 2. tálcából adagolt oldalak számát jelzi. Többc.adagoló A többfunkciós tálcából nyomtatott oldalak teljes számát jelzi. A többfunkciós tálcából adagolt oldalak számát jelzi. Készletek Cián henger A CIÁN fényérzékeny henger hátralévő használati idejét jelzi %-ban. élettartama Magenta henger A MAGENTA fényérzékeny henger hátralévő használati idejét jelzi %-ban. Sárga henger A SÁRGA fényérzékeny henger hátralévő használati idejét jelzi %-ban. Fekete henger A FEKETE fényérzékeny henger hátralévő használati idejét jelzi %-ban. Szalag A SZALAGEGYSÉG hátralévő használati idejét jelzi %-ban. Rögzítö A BEÉGETŐ EGYSÉG hátralévő használati idejét jelzi %-ban. Cián festék (n,n e)* Magenta festék (n.nk)* Sárga festék (n,n e)* Fekete festék (n,n e)* A maradék festékmennyiséget jelzi %-ban. * A festékkazetta típusától függően eltérő. Hálózat Nyomtató neve A nyomtató neve. Nyomtató rövid A nyomtató rövid neve. neve IPv4 Cím A nyomtató IPv4 címe. Alhál. maszk A nyomtató alhálózati maszkja. Átjáró cím A nyomtató átjárójának címe. MAC Cím A nyomtató MAC-címe. Hálózati FW verzió A hálózat belső vezérlőprogramjának verziószáma. Web távoli verzió A weboldal verziószáma. IPv6 Cím (Lokális) A nyomtató (helyi) IPv6 címe. IPv6 Cím (Globális) A nyomtató (globális) IPv6 címe

51 A készülékbeállítások módosítása Rendszer Menüpont Nyomtató sorozatszám Eszközszám Helyszám CU Verzió PU Verzió Teljes memória Flash memória SD kártya Leírás A nyomtató sorozatszáma. A nyomtató eszközszáma. A nyomtató gyártási helyére vonatkozó szám. A vezérlőegység belső vezérlőprogramjának verziószáma. A nyomtatóegység belső vezérlőprogramjának verziószáma. A beszerelt RAM memória összesített mérete. A beszerelt Flash memória összesített mérete. Az SD-memóriakártya mérete. 3 Nyomtatási információk Menüpont Nyomtatási Konfiguráció információk Hálózat Demo oldal Fájl lista PCL Font Lista HP-GL2 Palette Használati jelentés Hibanapló Színprofil lista ID Ellenörzési minta Motor státusz Leírás A nyomtató beállításaival kapcsolatos információk nyomtatására szolgál. A hálózati beállításokkal kapcsolatos információk nyomtatására szolgál. Bemutató oldal nyomtatására szolgál. Feladatok fájllistájának nyomtatására szolgál. PCL betűtípusminták listájának nyomtatására szolgál. A menüben beállított tollak színmintáinak nyomtatására szolgál. A statisztikai napló összesítésének nyomtatására szolgál. Hibanapló nyomtatására szolgál. A színprofilok listájának nyomtatására szolgál. Hibás azonosítók észleléséhez használt, beépített azonosító-ellenőrző minta nyomtatására szolgál. A nyomtatást végrehajtó egységgel kapcsolatos információk nyomtatására szolgál. 3. Nyomtatóbeállítások módosítása Bizt.fel.nyomt. Menüpont Leírás Titkosított feladat Jelszó beírás Adja meg a jelszót a titkosított hitelesített nyomtatási feladat elvégzéséhez. Titkosított feladat SD-memóriakártyán tárolt titkosított hitelesített nyomtatási feladat (titkosított feladat) nyomtatására szolgál. Tárolt feladat Jelszó beírás Adja meg a jelszót a hitelesített nyomtatási feladat elvégzéséhez. Tárolt feladat SD-memóriakártyán tárolt hitelesített nyomtatási feladat (biztonságos feladat) nyomtatására szolgál

52 A készülékbeállítások módosítása Menük A gyári alapbeállítások a készülék használati térségétől függően változnak Nyomtatóbeállítások módosítása Tálca konfiguráció Menüpont Többc. adagoló konfig Gyári alapbeállítás Leírás Papírméret A4 [fekvő] A többfunkciós tálca papírméretének kiválasztására szolgál. X Dimenzió 210 milliméter Egyedi papírméret szélességének beállítására szolgál a többfunkciós tálcához. Y Dimenzió 297 milliméter Egyedi papírméret hosszúságának beállítására szolgál a többfunkciós tálcához. Hordozó típus Sima A többfunkciós tálca papírtípusának kiválasztására szolgál. Hordozó súlya Könnyü A többfunkciós tálca papírtömegének kiválasztására szolgál. Tálca használat Ne használja A többfunkciós tálca használatát határozza meg. 1.Tálca konfig. Papírméret Kazetta méret Az 1. tálca papírméretének beállítására szolgál. X Dimenzió 210 milliméter Egyedi papírméret szélességének beállítására szolgál az 1. tálcához. Y Dimenzió 297 milliméter Egyedi papírméret hosszúságának beállítására szolgál az 1. tálcához. Hordozó típus Sima Az 1. tálca papírtípusának beállítására szolgál. Hordozó súlya Könnyü Az 1. tálca papírtömegének beállítására szolgál. Legal Papír Legal14 Legal papírméretet állít be az 1. tálcához. Egyéb méret 16K(184x260mm) [SEF] Más szabványos papírméretet állít be az 1. tálcához. 2.Tálca konfig Papírméret Kazetta méret A 2. tálca papírméretének beállítására szolgál. * Akkor jelenik meg, ha a nyomtatóban van kiegészítő tálca. X Dimenzió 210 milliméter Egyedi papírméret szélességének beállítására szolgál a 2. tálcához. Y Dimenzió 297 milliméter Egyedi papírméret hosszúságának beállítására szolgál a 2. tálcához. Hordozó típus Sima A 2. tálca papírtípusának beállítására szolgál. Hordozó súlya Könnyü A 2. tálca papírtömegének beállítására szolgál. Legal Papír Legal14 Legal papírméretet állít be a 2. tálcához. Egyéb méret 16K(184x260mm) [SEF] Más szabványos papírméretet állít be a 2. tálcához. Papír adagolás 1.Tálca Papírtálca kiválasztására szolgál. Automatikus tálcaváltás Be Az automatikus tálcaváltás funkció engedélyezésének beállítására szolgál. Tray Sequence Le Az automatikus tálcaválasztás és az automatikus tálcaváltás funkció tálcaprioritási sorrendjének beállítására szolgál. Mértékegység milliméter Az egyedi papírméretnél használt mértékegység meghatározására szolgál. Duplex utolsó oldal Üres oldal kihagyása Az [Üres oldal kihagyása] lehetőség választása esetén a nyomtató a páratlan oldalszámú kétoldalas nyomtatási feladat utolsó oldalát egyoldalasként nyomtatja. A [Nyomtatás mindig] lehetőség választása esetén a nyomtató mindig kétoldalas nyomtatási módban működik, amennyiben a kétoldalas mód van kiválasztva. Lehetséges, hogy egyes alkalmazások nem működnek megfelelően

53 A készülékbeállítások módosítása Rendszer beállítás Menüpont Gyári alapbeállítás Leírás Power Save time 1 perc Annak meghatározására szolgál, hogy a nyomtató hány percet várjon mielőtt energiatakarékos módba lép. Alvás idő 15 perc Annak meghatározására szolgál, hogy a nyomtató mennyi idő után váltson át energiatakarékos módból alvó módba. Auto kikapcs. ideje 4 óra Annak meghatározására szolgál, hogy a nyomtató mennyi idő után váltson át készenléti módból kikapcsolt állapotba. Törölhetö figyelm. ONLINE A törölhető figyelmeztetések törlésének időzítésére szolgál. Automatikusan folytat Ki Annak meghatározására szolgál, hogy visszaálljon-e automatikusan a nyomtató memóriatúlcsordulás vagy tálcakérés esetén. Kézi idötúllépés 60 másodperc Annak meghatározására szolgál, hogy hány másodpercet várjon a nyomtató a papíradagolásra a manuális papírtálca használatakor. Várakozási idötúllépés 40 másodperc Annak meghatározására szolgál, hogy hány másodpercet várjon a nyomtató, mielőtt kinyomtatja a feladatot az adatfolyam leállását követően. Alacsony festék Folytat Annak meghatározására szolgál, hogy folytatódjon-e a nyomtatás, ha kevés festékre figyelmeztető hibaüzenet jelenik meg. Gyürödés után helyreáll Be Annak meghatározására szolgál, hogy a papírelakadás megszüntetését követően újranyomtassa-e a nyomtató a hiányzó oldalakat. Hibajelentés Ki Annak meghatározására szolgál, hogy belső hiba esetén kinyomtassa-e a nyomtató a hiba részleteit. nyomt. helyzet beál. X igazítás 0,00 milliméter Az egész oldalas nyomtatási kép helyzetének a papír mozgási irányára merőleges irányú (fekvő tájolás), 0,25 milliméteres lépésekben végzett beállítására szolgál. Y igazítás 0,00 milliméter Az egész oldalas nyomtatási kép helyzetének a papír mozgási irányával párhuzamos irányú (álló tájolás), 0,25 milliméteres lépésekben végzett beállítására szolgál. Duplex X beállít 0,00 milliméter Kétoldalas nyomtatáskor a hátoldalon lévő egész oldalas nyomtatási kép helyzetének a papír mozgási irányára merőleges irányú (fekvő tájolás), 0,25 milliméteres lépésekben végzett beállítására szolgál. Duplex Y beállít 0,00 milliméter Kétoldalas nyomtatáskor a hátoldalon lévő egész oldalas nyomtatási kép helyzetének a papír mozgási irányával párhuzamos irányú (álló tájolás), 0,25 milliméteres lépésekben végzett beállítására szolgál Nyomtatóbeállítások módosítása

54 A készülékbeállítások módosítása 3 3. Nyomtatóbeállítások módosítása Rendszer beállítás Menüpont Gyári alapbeállítás Leírás Fekete-papíron beállít 0 Finombeállítási értékek megadására szolgál olyan esetben, ha sima papírra történő fekete színű nyomtatásnál a nyomat fakó vagy porszemcsék láthatók rajta. Csökkentse az értéket, ha a nagy sűrűséggel nyomtatott részeknél porszemcsék láthatók. Ha a nyomat fakó, növelje az értéket. Színes-papíron beállít 0 Finombeállítási értékek megadására szolgál olyan esetben, ha sima papírra történő színes nyomtatásnál a nyomat fakó vagy porszemcsék láthatók rajta. Csökkentse az értéket, ha a nagy sűrűséggel nyomtatott részeknél porszemcsék láthatók. Ha a nyomat fakó, növelje az értéket. Fekete-fólián beállít 0 Finombeállítási értékek megadására szolgál olyan esetben, ha fekete OHP-nyomtatásnál a nyomat fakó vagy porszemcsék láthatók rajta. Csökkentse az értéket, ha a nagy sűrűséggel nyomtatott részeknél porszemcsék láthatók. Ha a nyomat fakó, növelje az értéket. Színes-fólián beállít 0 Finombeállítási értékek megadására szolgál olyan esetben, ha színes OHP-nyomtatásnál a nyomat fakó vagy porszemcsék láthatók rajta. Csökkentse az értéket, ha a nagy sűrűséggel nyomtatott részeknél porszemcsék láthatók. Ha a nyomat fakó, növelje az értéket. SMR beállítás 0 Kijavítja a nyomaton a hőmérséklet és a páratartalom ingadozása miatti elváltozásokat, valamint a nyomtatási sűrűség és gyakoriság miatti különbségeket. Ha egyenetlen a nyomtatási minőség, módosítsa a beállítást. BG beállítás 0 Kijavítja a nyomaton a hőmérséklet és a páratartalom ingadozása miatti elváltozásokat, valamint a nyomtatási sűrűség és gyakoriság miatti különbségeket. Ha sötét a háttér, módosítsa a beállítást. Drum Cleaning Ki Annak meghatározására szolgál, hogy a nyomaton megjelenő oldalsó fehér csíkok számának csökkentése érdekében megforgassa-e a nyomtató a fényérzékeny hengert. Tartsa szem előtt, hogy a fényérzékeny henger forgatása csökkenti annak élettartamát. Hex Dump (NULL) A gazdaszámítógépről érkezett adatok hexadecimális formátumban való kinyomtatására szolgál. A tápkapcsolók kikapcsolását követően a nyomtató hexadecimális módból normál nyomtatási módba vált

55 A készülékbeállítások módosítása Admin beállítás Admin beállítás Hálózat beállítás Menüpont Nyomtatási beállítás Gyári alapbeállítás Leírás TCP/IP Engedélyez A TCP/IP protokoll engedélyezésére szolgál. IP Változat IP v4 Az IP-verzió kiválasztására szolgál. NetBEUI: Tilt A NetBEUI hálózat engedélyezésére szolgál. NetBIOS a TCP felett Engedélyez A TCP-kapcsolaton keresztüli NetBIOS engedélyezésére szolgál. NetWare Tilt A NetWare funkció engedélyezésére szolgál. EtherTalk: Tilt Az EtherTalk funkció engedélyezésére szolgál. IP Cím beállítás Automatikus Az IP-cím beállítási módjának meghatározására szolgál. IPv4 Cím xxx.xxx.xxx.xxx Az IP-cím beállítására szolgál. Alhál. maszk xxx.xxx.xxx.xxx Az alhálózati maszk beállítására szolgál. Átjáró cím xxx.xxx.xxx.xxx Az átjáró (alapértelmezett útválasztó) címének meghatározására szolgál. Web Engedélyez A webfunkció engedélyezésére szolgál. Telnet Tilt A Telnet funkció engedélyezésére szolgál. FTP Tilt Az FTP engedélyezésére szolgál. IPSec Tilt Csak akkor jelenik meg, ha az [IPSec] engedélyezve van, és akkor is csak a letiltási lehetőség választható. SNMP Engedélyez Az SNMP engedélyezésére szolgál. Hálózati skála Normál A [Normál] beállítás választása esetén a nyomtató még akkor is hatékonyan működik, ha hurokmentes protokollt használó hubhoz csatlakozik. Ha azonban a nyomtató két vagy három számítógépből álló kisméretű LAN hálózathoz csatlakozik, a nyomtató indulása hosszabb időt vesz igénybe. HUB Link beállítás Auto felismerés A hubhoz való csatlakozási módszer meghatározására szolgál. TCP ACK Típus1 A TCP-nyugta típusának beállítására szolgál. Gyári alapbeállítás? (NULL) A hálózati beállítás menüjének alaphelyzetbe állítására szolgál. Személyiség Automatikus A nyomtató nyelvének beállítására szolgál. Példányszám 1 A példányszám meghatározására szolgál. Duplex Ki Kétoldalas nyomtatás beállítására szolgál. Kötés Hosszú él A kötés helyének meghatározására szolgál kétoldalas nyomtatásnál. Hordozó ellenörzés Engedélyez Annak meghatározására szolgál, hogy ellenőrizze-e a rendszer azt, hogy a tálcához beállított papírméret és a dokumentum oldalmérete egyezik-e Nyomtatóbeállítások módosítása

56 A készülékbeállítások módosítása 3 3. Nyomtatóbeállítások módosítása Admin beállítás Menüpont Nyomtatási beállítás Gyári alapbeállítás Leírás Felbontás 600dpi A felbontás meghatározására szolgál. Festéktakarékosság Festéktakarék. szintje Ki A festéktakarékosság szintjének beállítására szolgál. A [Ki] beállítással kikapcsolható a festéktakarékos mód. Az [Alacsony] értéknél a festék 15%- át, a [Közepes] beállításnál 35%-át, míg a [Magas] értéknél a festék 50%-át takarítja meg a nyomtató. Színes Összes Annak meghatározására szolgál, hogy a nyomtató alkalmazza-e a festéktakarékos módot a 100%-os fekete területeken. Mono-nyomt.mód Automatikus Fekete-fehér oldalak nyomtatási módjának beállítására szolgál. Alap tájolás Álló A nyomat tájolásának beállítására szolgál. PS-adatoknál nem használható. Nyomtatvány hossz 64sor A szövegsorok oldalankénti számának meghatározására szolgál. Méret szerk. Kazetta méret Annak meghatározására szolgál, hogy mekkora az oldal nyomtatható területe, amennyiben a számítógéptől nem érkezik a papír szerkesztési méretére vonatkozó parancs. X Dimenzió 210 milliméter Az egyedi méretű papír alapértelmezett szélességének beállítására szolgál. Y Dimenzió 297 milliméter Az egyedi méretű papír alapértelmezett hosszának beállítására szolgál. PCL Beállítás Font forrás Tárolt2 Az alapértelmezett PCL betűtípus helyének meghatározására szolgál. Fontszám C1 A PCL betűtípus számának beállítására szolgál. Font magasság 12,00 pont Az alapértelmezett PCL betűtípus magasságának beállítására szolgál. A magasságot a nyomtató két tizedesjegyig (0,25 pontos lépésközzel) jeleníti meg. Szimb. készlet WIN3.1J PCL szimbólumkészlet kiválasztására szolgál. A4 Nyomt. szélesség 78 oszlop A4 méretű lapok PCL-hez szükséges automatikus soremelésénél alkalmazott hasábszám meghatározására szolgál. A hasábszám függ a 10CPI betűköz és kikapcsolt automatikus CR/LF mód beállításától. Fehér lapdobás Ki Annak meghatározására szolgál, hogy a nyomtató kiadjon-e egy üres oldalt, ha a PCL (0CH) gyors léptetés parancsot kap. CR Funkció CR Annak meghatározására szolgál, hogyan viselkedjen a nyomtató, ha CR-kód érkezik a PCL programba. LF Funkció LF Annak meghatározására szolgál, hogyan viselkedjen a nyomtató, ha LF-kód érkezik a PCL programba

57 A készülékbeállítások módosítása Admin beállítás Menüpont Gyári alapbeállítás Leírás PCL Beállítás Nyomtatási margó Normál Az oldal nem nyomtatható területének beállítására szolgál. Valódi fekete Ki PCL: Annak meghatározására szolgál, hogy a nyomtatás során a kép 100%- ban fekete részeinek nyomtatásához a készülék kevert fekete színt (cián, magenta, sárga és fekete festéket keverve) vagy valódi fekete színt (csak a fekete festéket felhasználva) alkalmazzon-e. Toll szélesség igazítás Be Vékony vonalak vastagságának beállítására szolgál, így a vonalak láthatóvá válnak. Tálca azon. szám. 2. tálca 5 A 2. tálcának a PCL5-emulációban papíradagolási célhelyparancshoz (ESC&l#H) használt számának beállítására szolgál. Ez a menü csak akkor jelenik meg, ha a 2. tálca benne van a nyomtatóban. Többfunkciós tálcák 4 A többfunkciós tálcának a PCL5- emulációban papíradagolási célhelyparancshoz (ESC&l#H) használt számának beállítására szolgál. XPS beállítás Digit. Aláírás Ki A DigitalSignature funkció beállítására szolgál. DiscardControl Automatikus A DiscardControl funkció beállítására szolgál. MC mód Be A MarkupCompatibility funkció beállítására szolgál. Unzip mód Sebesség XPS-fájlok kibontási eljárásának meghatározására szolgál. Fehér lapdobás Ki Annak meghatározására szolgál, hogy a nyomtató kiadjon-e egy üres oldalt XPS esetén. IBM PPR Beállítás Karakter sürüség 10 CPI Megadja a karakterosztóközt az IBM PPR emulációhoz. Font tömörítés 12CPI - 20CPI Megadja a 12CPI-s osztóközt a tömörített módhoz. Karakterkészlet SET-2 Beállítja a karakterkészletet. Szimb. készlet IBM-437 Beállítja a szimbólumkészletet. Letter O Stílus Tilt Megadja a stílust, amely helyettesíti φ (9B)-t és (9D)-t a következőkkel: φ (ou) és Φ (zero). Zéró karakter Normál Megadja a 0 (zero) karakter stílusát. Vonal sürüség 6 LPI Megadja a vonaltávolságot. Fehér lapdobás Ki Beállítja az üres oldal kiadását/ benntartását. Csak a simplex beállítása esetén érhető el. CR Funkció CR Beállítja a teljesítményt, miután a CRkód megérkezett. LF Funkció LF Beállítja a teljesítményt, miután az LFkód megérkezett. Vonalhossz 80 oszlop Megadja a vonalra eső karakterek számát. Nyomtatvány hossz 11,7 hüvelyk Megadja a papír hosszúságát. TOF pozíció 0,0 hüvelyk Beállítja a papír felső élétől számított helyzetet Nyomtatóbeállítások módosítása

58 A készülékbeállítások módosítása 3 3. Nyomtatóbeállítások módosítása Admin beállítás IBM PPR Beállítás EPSON FX Beáll. Menüpont Gyári alapbeállítás Leírás Bal margó 0,0 hüvelyk Beállítja a vízszintes nyomtatási kezdőpozíció jobbra tolásának értékét. Letter mérethez Tilt Beállítja azt a nyomtatási módot, amely beilleszti a 11 hüvelyknek (66 vonalnak) megfelelő nyomtatási információt a LETTER-méretű nyomtatási területre. Szöveg magasság Ugyanaz Beállítja a karaktermagasságot. Folyamatos papír mód Ki Fekvőre állítja az A3-as nyomtató által támogatott papírszerkesztés irányát. Karakter sürüség 10 CPI Megadja a karakterosztóközt. Karakterkészlet SET-2 Megadja a karakterkészletet. Szimb. készlet IBM-437 Megadja a szimbólumkészletet. Letter O Stílus Tilt Megadja a stílust, amely helyettesíti φ (9B)-t és (9D)-t a következőkkel: φ (ou) és Φ (zero). Zéró karakter Normál Megadja a 0 (zero) karakter stílusát. Vonal sürüség 6 LPI Megadja a vonaltávolságot. Fehér lapdobás Ki Beállítja az üres oldal kiadását/ benntartását. Csak a simplex beállítása esetén érhető el. CR Funkció CR Beállítja a teljesítményt, miután a CRkód megérkezett. Vonalhossz 80 oszlop Megadja a vonalra eső karakterek számát. Nyomtatvány hossz 11,7 hüvelyk Megadja a papír hosszúságát. TOF pozíció 0,0 hüvelyk Beállítja a papír felső élétől számított helyzetet. Bal margó 0,0 hüvelyk Beállítja a vízszintes nyomtatási kezdőpozíció jobbra tolásának értékét. Letter mérethez Tilt Beállítja azt a nyomtatási módot, amely beilleszti a 11 hüvelyknek (66 vonalnak) megfelelő nyomtatási információt a Letter-méretű nyomtatási területre. Szöveg magasság Ugyanaz Beállítja a karaktermagasságot. Folyamatos papír mód Ki Fekvőre állítja az A3-as nyomtató által támogatott papírszerkesztés irányát. Színbeáll. Tinta szimuláció Ki A beépített, egyedi folyamatszimulációs motor segítségével a nyomtató képes a szabványos nyomtatási színek szimulációjára. UCR Alacsony A festékréteg-vastagság határértékének meghatározására szolgál. Ha sötét színnel való nyomtatás közben hullámosodik a papír, a [Közepes] vagy a [Magas] beállítással csökkenthető a hullámosodás mértéke. CMY 100% sürüség Tilt A CMY100% árnyalatérték 100%-os megjelenítésének engedélyezésére szolgál. CMYK Conversion Be A [Ki] lehetőség választása esetén PostScript nyomtatás során a készülék egyszerűsíti a CMYK-adatok átalakítási folyamatát, ezzel lerövidítve a feldolgozáshoz szükséges időt

59 A készülékbeállítások módosítása Admin beállítás Menüpont Gyári alapbeállítás Leírás Memória beáll. Fogad puffer méret Automatikus A fogadó puffer méretének meghatározására szolgál. Eröforr.takarékos Ki Az erőforrás-takarékossági terület beállítására szolgál. Flash memória beáll. SD kártya beállítás Rendszer beállítás Berregő beállítása Inicializál (NULL) A beépített Flash memória inicializálására szolgál. Inicializál (NULL) Partíció PCL nn% 20% A partíció méretének meghatározására újraméretez mm% Közös 50% szolgál. Közös ll% 30% <Alkalmaz> (NULL) Partíció formázás PCL Közeli kifogyás állapot Engedélyez Annak beállítására szolgál, hogy megjelenjen-e az LCD kijelzőn a fényérzékeny henger, a beégető egység vagy a szalagegység élettartamának végét jelző figyelmeztetés. LED élett.vége felé Engedélyez A festékkazetta, a fényérzékeny henger, a beégető egység vagy a szalagegység élettartamának végét jelző LED-jelzőfény működését vezérli. Üresjárati kijelzés Festékszint jelző A kijelzőn üresjárat során megjelenő üzenet meghatározására szolgál. Panel kontraszt 0 A kezelőpanelen lévő LCD kijelző kontrasztjának beállítására szolgál. Érvényt. műv. hangerő Ki Az érvénytelen műveleteket jelző hangjelzés hangerejének beállítására szolgál. Hiba hangerő Ki A hibákat jelző hangjelzés hangerejének beállítására szolgál. Áram beállítás Áramtakarékos Engedélyez Az energiatakarékos mód engedélyezésére szolgál. Alvás Engedélyez Az alvó mód engedélyezésére szolgál. Auto kikapcs. Auto. konfig. Az automatikus kikapcsolás funkció beállítására szolgál. Jelszó váltás Új jelszó (NULL) Az [Admin beállítás] és a [Boot Menü] menübe való belépéshez szükséges új jelszó megadására szolgál. Jelszó igazolás (NULL) A megerősítéshez adja meg az [Új jelszó] mezőben megadott új jelszót. Adja meg a 6 12 alfanumerikus (kisbetűs) karakterből álló jelszót. Beállítások Beállítások újraindítása (NULL) A felhasználói menübeállítások inicializálásához alaphelyzetbe állítja a vezérlőegység EEPROM-ját. Beállítások mentése (NULL) A menü aktuális beállításainak mentésére szolgál. Beállítások visszaáll. (NULL) A tárolt menübeállítások visszaállítására szolgál Nyomtatóbeállítások módosítása

60 A készülékbeállítások módosítása Kalibrálás 3 3. Nyomtatóbeállítások módosítása Menüpont Kalibrálás Automata sürüség mód Be Sürüség állítás Regisztráció állítás Gyári alapbeállítás (NULL) (NULL) Leírás Beállító minta nyomt. (NULL) Cián finombeáll. Világos 0 A cián szín világos tónusának (világos árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Középtónus 0 A cián szín középtónusának beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Sötét 0 A cián szín sötét tónusának (sötét árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Magenta finombeáll. Sárga finombeáll. Fekete finombeáll. Világos 0 A magenta szín világos tónusának (világos árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Középtónus 0 A magenta szín középtónusának beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Sötét 0 A magenta szín sötét tónusának (sötét árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Világos 0 A sárga szín világos tónusának (világos árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Középtónus 0 A sárga szín középtónusának beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Sötét 0 A sárga szín sötét tónusának (sötét árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Világos 0 A fekete szín világos tónusának (világos árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Középtónus 0 A fekete szín középtónusának beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Sötét 0 A fekete szín sötét tónusának (sötét árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Cyan sötétség 0 Magenta sötétség 0 Yellow sötétség 0 Black sötétség

61 A készülékbeállítások módosítása Boot menü Menüpont Gyári alapbeállítás Leírás Boot Menu USB Setup USB Enable Az USB I/F funkció engedélyezésére szolgál. Speed 480Mbps Az USB I/F funkció maximális adatátviteli sebességének beállítására szolgál. Soft Reset Disable A szoftveres újraindítás parancs engedélyezésére szolgál. Offline Receive Disable Annak meghatározására szolgál, hogy meghibásodás esetén engedélyezve legyen-e az adatok fogadható állapotát az I/F-jel változatlanul hagyása mellett fenntartó funkció. Serial Number Enable Az USB-sorozatszám engedélyezésére szolgál. Security Setup Job Limitation Off A korlátozott feladat mód beállítására szolgál. A [Titkosított feladat] funkció beállítása esetén csak megadott adatok nyomtathatók ki (csak titkosított hitelesített nyomtatási feladat adható meg). Ez az elem csak akkor jelenik meg, ha a nyomtatóban van kiegészítő SD-memóriakártya. Storage Setup Language Setup Make Secure SD Card Make Normal SD Card Reset Cipher Key Check File System Check All Sectors Enable SD Card Yes (NULL) (NULL) (NULL) (NULL) (NULL) Az SD-memóriakártyán tárolt adatok titkosításának engedélyezésére szolgál. Az SD-memóriakártyán tárolt adatok titkosításának letiltására szolgál. A titkosított SD-memóriakártyán használt rejtjelezési kulcs alaphelyzetbe állítására szolgál. A művelet befejezését követően az SDmemóriakártyán tárolt adatok egyáltalán nem állíthatók vissza. Megszünteti a ténylegesen elérhető és a kijelzőn látható memóriaméret közötti eltérést, valamint elvégzi a fájlrendszer adminisztrációs adatainak (FAT-rendszer) helyreállítását. A program valamennyi fájlrendszeren elvégzi ezt a műveletet. Végrehajtja az SD-memóriakártya hibás szektoradatainak helyreállítását, valamint megszünteti a ténylegesen elérhető és a kijelzőn látható memóriaméret közötti eltérést. Ha a nyomtató sérült SD-memóriakártya miatt nem tud bekapcsolni, a [Nem] lehetőséget választva bekapcsolható a nyomtató, mintha nem lenne benne memóriakártya, annak ellenére, hogy valójában van benne SD-memóriakártya. Erase SD Card (NULL) Ez az elem csak akkor jelenik meg, ha a nyomtatóban van SD-memóriakártya. Ez a funkció az SD-memóriakártyán tárolt összes adatot törli. Enable Initialization Language Initialize No (NULL) Az összes olyan változtatást letiltja, amely a tárolóeszköz (SD-memóriakártya, Flash memória) inicializálásával jár. A Flash memóriába töltött üzenetfájl inicializálására szolgál Nyomtatóbeállítások módosítása

62 A készülékbeállítások módosítása Menüpont Boot Menu System Setup High Humid Mode Moisture Control Gyári alapbeállítás Off Off Leírás A hullámosodást csökkentő mód be- és kikapcsolására szolgál. A kondenzációvezérlés engedélyezésére szolgál. Menu Lockout Off A menüzárolási funkció be- és kikapcsolására szolgál. 3 Nyomtatási statisztika 3. Nyomtatóbeállítások módosítása Print Statistics Menüpont Gyári alapbeállítás Leírás Usage Report Enable A használati jelentés engedélyezésére szolgál. Supplies Report Disable Annak meghatározására szolgál, hogy megjelenítse-e a nyomtató a kellékcserék számát. Reset Main Counter (NULL) A központi számláló alaphelyzetbe állítására szolgál. Reset Supplies Counter (NULL) A kellékcsere-számláló alaphelyzetbe állítására szolgál. Change Password New Password (NULL) A [Nyomtatási statisztika] menübe való belépés új jelszójának megadására szolgál. Verify Password (NULL) A megerősítéshez adja meg az [Új jelszó] mezőben megadott új jelszót

63 4. Segédprogramok használata Ez a fejezet a nyomtató használatához hasznos szoftverfunkciókat ismerteti. A segédprogramok áttekintése A következő felsorolás a nyomtatóval használható segédprogramokat tartalmazza. A segédprogramok használatáról részletesen a vonatkozó szakaszokban olvashat. Windows és Mac OS X operációs rendszeren egyaránt használható segédprogramok Segédprogram Network Card Setup A kijelző/kezelőpanel nyelvének beállítására szolgáló segédprogram Rendeltetési kör Nyomtatóbeállítások Részletek A hálózat beállításainak meghatározását teszi lehetővé. A kezelőpanel és a menü nyelvének módosítását teszi lehetővé. Windows operációs rendszerhez való segédprogramok Nyomtatóbeállítások Segédprogram Rendeltetési kör Részletek Color Correct Utility Nyomtatás A színillesztés beállítására szolgál. Segítségével beállítható a paletta színkimenetének tónusa. A színkimenet színezetének és globális árnyékoltságának módosítására is alkalmas. Konfigurációs eszköz Rendszerkövetelmények Nyomtatóbeállítások A nyomtató SDmemóriakártyájára menti az ICC-profilt vagy a nyomtató hálózati beállításait, valamint kezeli a profilt és a beállításokat. A mentett ICC-profil használható a színillesztési funkcióhoz a nyomtató-illesztőprogram [Profi színkezelés] módjában. Lehetőség van az űrlapadatok mentésére, törlésére, továbbá a tárolt feladatok kezelésére is. Rendszerkövetelmények Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 Mac OS X Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 Windows 2000 operációs rendszeren a következő összetevőknek kell telepítve lenniük: 4-es szervizcsomag Internet Explorer 5.5 (1-es szervizcsomaggal) vagy újabb verzió KB ( support.microsoft.com/?kbid=891861) Lásd: 73. oldal 82. oldal 72. oldal 81. oldal Lásd: 42. oldal 68. oldal 4 4. Segédprogramok használata

64 A segédprogramok áttekintése 4 4. Segédprogramok használata Segédprogram Rendeltetési kör Részletek Color Swatch Utility Nyomtatás Színpalettát nyomtat. A segédprogrammal ellenőrizheti a nyomtatott színeket. A rendszer a nyomtató-illesztőprogram telepítésekor automatikusan telepíti a segédprogramot. OKI LPR segédprogram Nyomtatás Hálózati kapcsolaton keresztül nyomtathat dokumentumokat, kezelhet nyomtatási feladatokat és ellenőrizheti a nyomtató állapotát. Ha a nyomtató IPcíme megváltozik, a rendszer automatikusan módosítja a beállítást. Network Extension A nyomtató kezelését teszi lehetővé A nyomtatóillesztőprogramból ellenőrizheti a nyomtatóbeállításokat és módosíthatja is a beállításokat. A rendszer a nyomtató-illesztőprogram hálózati kapcsolaton keresztüli telepítésekor automatikusan telepíti a segédprogramot. Rendszerkövetelmények Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 TCP/IP-kapcsolattal működő számítógép. Lásd: 36. oldal 75. oldal 78. oldal

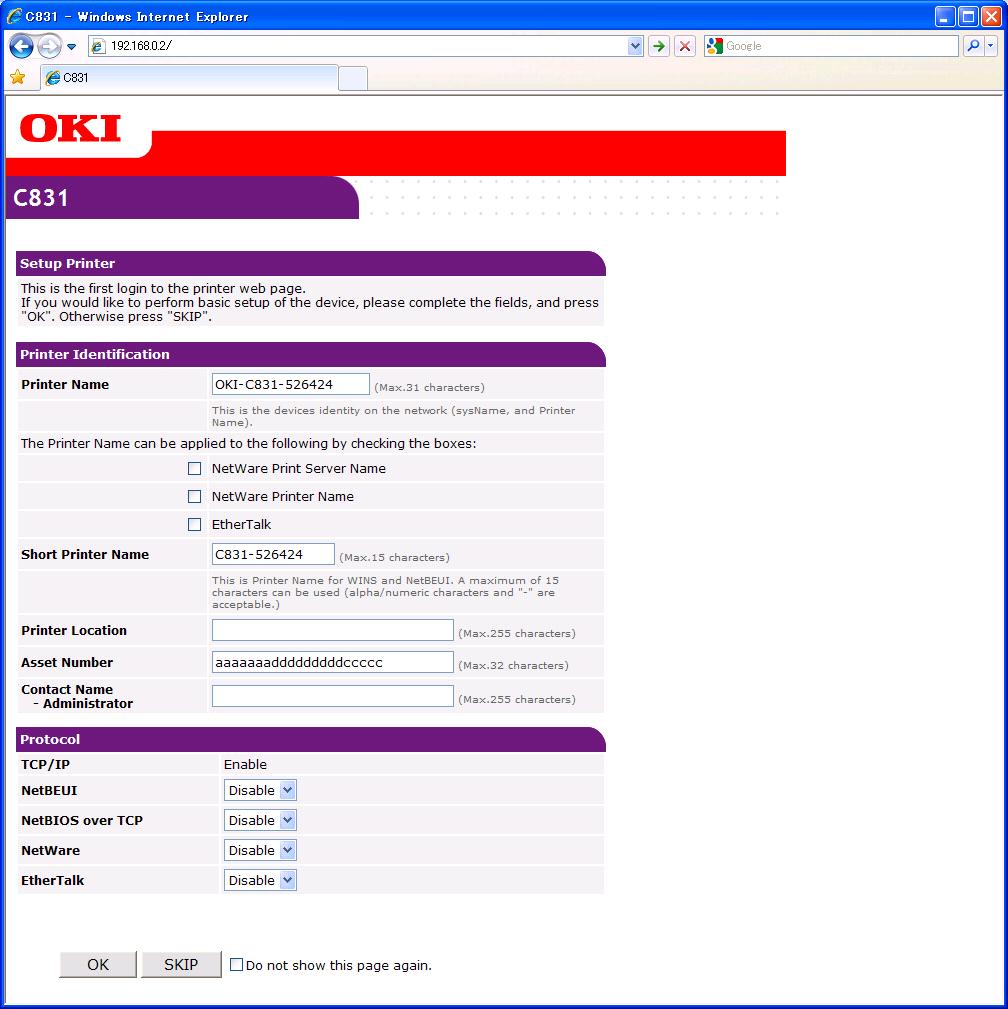

65 A segédprogramok telepítése A segédprogramok telepítése Ha Windows operációs rendszeren kíván segédprogramot használni, kövesse az alább ismertetett eljárást. Mac OS X operációs rendszeren egyszerű áthúzással másolja az alkalmazást a tetszőleges helyre. Az alkalmazást a szoftvert tartalmazó DVD-ROM-lemezről közvetlenül is futtathatja. Windows operációs rendszer esetén 1 Tegye be a szoftvert tartalmazó DVD- ROM-lemezt a számítógépbe. 2 Kattintson a [Setup.exe futtatása] Ha megjelenik a [Felhasználói fiókok felügyelete] párbeszédpanel, kattintson az [Igen] 3 Válassza ki a nyelvet, majd kattintson a [Következő] 4 Válassza ki az eszközt, majd kattintson a [Következő] 5 Olvassa el a felhasználói licencszerződést, majd válassza az [Elfogadom] lehetőséget Segédprogramok használata 6 Olvassa el a [Environmental advice for Users] tájékoztatót, majd kattintson a [Következő] 7 Válassza ki a telepíteni kívánt segédprogramo(ka)t, majd a csoportos telepítéshez kattintson a megfelelő gombra. 8 Kattintson a [Befejezés] Mac OS X operációs rendszer esetén 1 Tegye be a szoftvert tartalmazó DVD- ROM-lemezt a számítógépbe. 2 Kattintson kétszer az [OKI] > [Segédprogramok] mappára. 3 A telepíteni kívánt fájlt tartalmazó mappát áthúzással másolja a kívánt mappába. Az indításhoz a mappában kattintson kétszer a segédprogram ikonjára

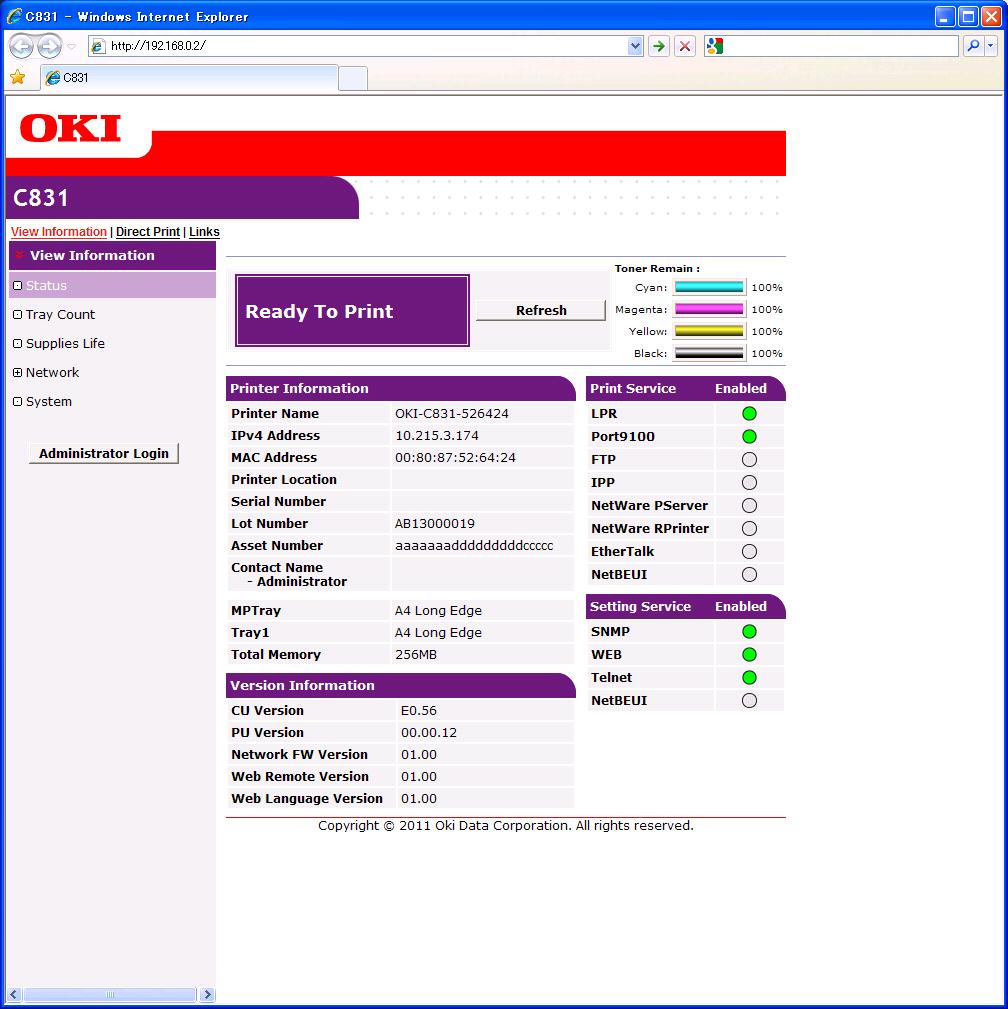

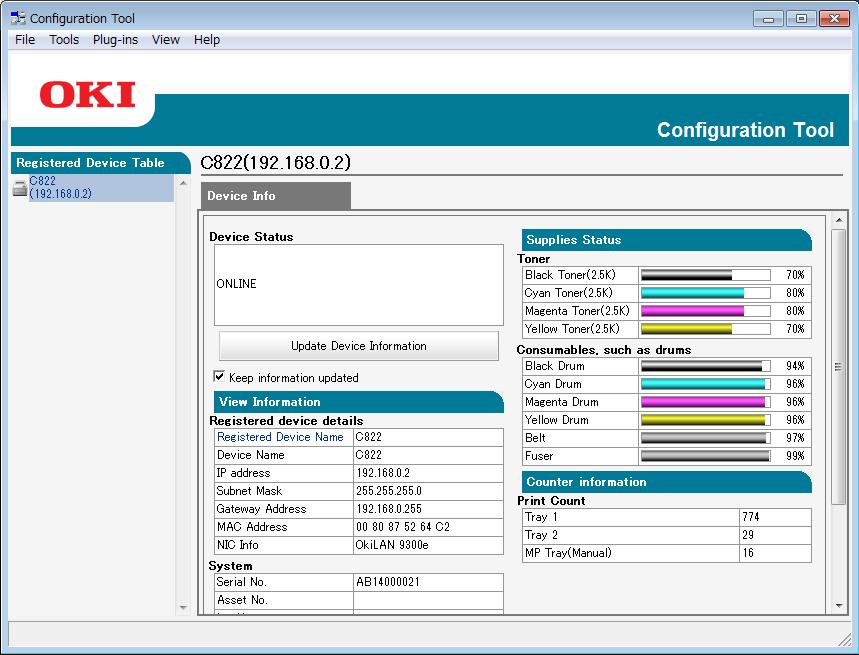

66 Windows és Mac OS X operációs rendszeren egyaránt használható segédprogramok Windows és Mac OS X operációs rendszeren egyaránt használható segédprogramok Ez a szakasz a Windows és a Mac OS X operációs rendszeren egyaránt használható weboldalakat ismerteti. Weboldalak használata során a következő feltételeknek kell teljesülniük. Engedélyezni kell a TCP/IP-kapcsolatot. A következő böngészők közül egynek telepítve kell lennie: Microsoft Internet Explorer 6.0 vagy újabb verzió, Safari 3.0 vagy újabb verzió, vagy Firefox 3.0 vagy újabb verzió. 4 Vagy állítsa közepes szintre a weboldal biztonsági szintjét, vagy engedélyezze a cookie-k használatát. Az [Admin beállítás] menü eléréséhez rendszergazdai jelszó szükséges. Az alapértelmezett jelszó aaaaaa. Weboldal Bejelentkezés rendszergazdaként 4. Segédprogramok használata A weboldalról a következő műveleteket végezheti el: nyomtatóállapot megjelenítése; profilok létrehozása; tálca-, hálózati, alapértelmezett funkció- és nyomtatóbeállítások megadása; feladatlista megjelenítése; PDF nyomtatása nyomtató-illesztőprogram nélkül; automatikus kiadási- és átviteliadat-mentési funkciók beállítása; Rendszergazdai jogosultsággal kell rendelkeznie. A nyomtató alapértelmezett rendszergazdai jelszója aaaaaa. 1 A főoldalon kattintson a [Administrator Login] gyakran látogatott weboldalakra mutató hivatkozás. A nyomtatóbeállítások weboldalon való módosításához rendszergazdaként kell bejelentkeznie. Hivatkozás A hálózati beállítások meghatározásának részleteiről lásd: A hálózati beállítások módosítása a weboldalról, 116. o. A nyomtató weboldalának megjelenítése 1 Indítsa el a webböngészőt. 2 A címsorba írja be a (nyomtató IP-címe) karaktersort, majd nyomja le az <Enter> billentyűt. Hivatkozás A nyomtató IP-címével kapcsolatban tekintse meg a Felhasználói kézikönyv (Beállítás) című dokumentumot. 2 A [Username] mezőbe írja be a root kifejezést, a [Password] mezőben adja meg a rendszergazdai jelszót, majd kattintson az [OK] Mac OS X operációs rendszeren a [Név] mezőbe írja be a root kifejezést, majd a [Password] mezőben adja meg a nyomtató rendszergazdai jelszóját, végül pedig kattintson a [Bejelentkezés]

67 Windows és Mac OS X operációs rendszeren egyaránt használható segédprogramok 3 Kattintson a [SKIP] Ha végzett módosításokat a képernyőn látható beállításokon, kattintson az [OK] A nyomtató állapotának ellenőrzése A weboldalról ellenőrizhető a nyomtató állapota. 1 Indítsa el a webböngészőt, majd adja meg a nyomtató IP-címét. Megjelennek a nyomtató állapotára vonatkozó adatok. Rendszergazdaként való bejelentkezéskor az [Állapotablak] lehetőségre kattintva megjeleníthető a nyomtató állapotadatainak egyszerűsített nézete. A nyomtatóbeállítások módosítása A weboldalról módosíthatja a készülék beállításait. 4 Csak a rendszergazda számára elérhető menük jelennek meg. A rendszergazdai jelszó módosítása A weboldalról módosíthatja a nyomtató rendszergazdai jelszóját. A weboldalon beállított rendszergazdai jelszót a nyomtatóba a kezelőpanelen vagy a weboldalon keresztüli bejelentkezéskor használhatja. A jelszónak 6 12 karakter hosszúnak kell lennie, és egybájtos (alfanumerikus) karakterekből kell állnia. A jelszónál van különbség a kis- és a nagybetűk között. 1 Indítsa el a webböngészőt, és jelentkezzen be rendszergazdaként. 2 Módosítsa a beállításokat, majd kattintson a [Küldés] A dátum- és időbeállítás automatikus lekérése Automatikusan lekérheti valamely internetes időkiszolgáló dátum- és időbeállításait, majd megjelenítheti ezeket a nyomtatón. 1 Indítsa el a webböngészőt, és jelentkezzen be rendszergazdaként. 4. Segédprogramok használata 1 Indítsa el a webböngészőt, és jelentkezzen be rendszergazdaként. 2 Válassza az [Admin beállítás] lehetőséget. 3 Válassza a [Management] > [Jelszó váltás] lehetőséget. 4 Az [Új rendszergazdai jelszó] mezőben adja meg az új jelszót. 5 Az [Rendszergazdai jelszó ellenőrzése] mezőben adja meg újra a jelszót. A beírt jelszó nem látható. Jegyezze fel a jelszót, és tartsa biztonságos helyen. 6 Kattintson a [Küldés] A hálózati rendszer újraindul az új beállítások engedélyezéséhez. Nem kell újraindítania a nyomtatót. Amikor legközelebb rendszergazdaként jelentkezik be, használja az új jelszót. 2 Válassza az [Admin beállítás] lehetőséget. 3 Válassza a [Hálózat beállítás] > [SNTP] lehetőséget. 4 Adja meg az időzónát. 5 Válassza az [SNTP] [Engedélyez] lehetőségét. 6 Az [SNTP-kiszolgáló (elsődleges)] mezőben adja meg az SNTP-kiszolgáló adatait. 7 Szükség esetén az [SNTP-kiszolgáló (másodlagos)] mezőben adjon meg másik SNTP-kiszolgálót is. 8 Kattintson a [Küldés] A hálózati rendszer újraindul az új beállítások engedélyezéséhez

68 Windows operációs rendszerhez való segédprogramok Windows operációs rendszerhez való segédprogramok Ez a szakasz a Windows operációs rendszeren használható segédprogramokat ismerteti. Konfigurációs eszköz A Konfigurációs eszköz több egység kezelését és beállítások módosítását teszi lehetővé. A nyomtató regisztrálása A Konfigurációs eszköz használatakor vagy új nyomtató beüzemelésekor a Konfigurációs eszközben regisztrálnia (mentenie) kell a nyomtatót. 4 1 Válassza a [Start] > [Minden program] > [OkiData] > [Configuration Tool] > [Configuration Tool] lehetőséget. 4. Segédprogramok használata A Konfigurációs eszköz funkciói a következők: készülékinformációk megjelenítése; ICC-profil mentése és kezelése; űrlapadatok mentése és törlése; tárolt feladatok kezelése; hálózati beállítások. A Konfigurációs eszköz Windows 2000 operációs rendszeren való használatához a következőknek kell telepítve lenniük: 4-es szervizcsomag Internet Explorer 5.5 (1-es szervizcsomaggal) vagy újabb verzió KB ( com/?kbid=891861) Beállítás Szükség esetén beépülő modulokat is telepíthet. A következő 2 beépülő modul használható. Network Setting beépülő modul Storage Manager beépülő modul Később további beépülő modulokat is telepíthet. Hivatkozás A Konfigurációs eszköz telepítésével kapcsolatban lásd: A segédprogramok telepítése, 65. o. 2 Válassza az [Tools] menü [Register Device] Megjelennek a keresési eredmények. 3 Válassza ki a nyomtatót, majd kattintson a [Register] 4 A megerősítést kérő képernyőn kattintson az [Igen] Nyomtató eltávolítása Lehetősége van a regisztrált nyomtató eltávolítására. 1 A [Registered device Table] pontnál jobb egérgombbal kattintson a nyomtatóra. 2 Válassza az [Remove device] lehetőséget. 3 A megerősítést kérő képernyőn kattintson az [Igen] A nyomtató állapotának ellenőrzése Lehetősége van a nyomtató állapotának és a nyomtatóval kapcsolatos információknak az ellenőrzésére. 1 A [Registered Device Table] pontnál válassza ki a nyomtatót. 2 Válassza az [Device Info] lapot. Ha a nyomtató csatlakozik a hálózathoz, megjelenik az [Device Status] lehetőség. Ha frissíteni kívánja az információkat, kattintson az [Update Device Information]

69 Windows operációs rendszerhez való segédprogramok Network Setting beépülő modul A hálózat beállítását a Konfigurációs eszközzel végezheti. A beállítás előtt telepítenie kell a Network Setting beépülő modult. Hivatkozás A Konfigurációs eszköz telepítésével kapcsolatban lásd: A segédprogramok telepítése, 65. o. Ikonok Az alábbiakban az egyes ikonok jelentése olvasható. Ikon Részletek A nyomtató újbóli keresése. A nyomtató keresési feltételeinek módosítása. A nyomtató IP-címének módosítása. A nyomtató újraindítása. A hálózati jelszó módosítása. A nyomtató weboldalának megjelenítése. A készülék keresése a hálózaton A nyomtató keresésére szolgál. 1 Válassza a [Plug-ins] menü [Network Setting] 2 Válassza az [Eszközök keresése] lehetőséget. Megjelennek a keresési eredmények. IP-cím módosítása A nyomtató IP-címének módosítására szolgál. 1 Válassza ki a nyomtatót az eszközlistáról. 2 Kattintson a [ ] ikonra. 3 Szükség szerint módosítsa a beállításokat. 4 Kattintson az [OK] 5 Adja meg a hálózati jelszót, majd kattintson az [OK] Az alapértelmezett jelszó a MAC-cím utolsó 6 alfanumerikus karaktere. Storage Manager beépülő modul A Storage Manager beépülő modullal az eszközökön tárolni kívánt feladatok kezelésére, valamint a nyomtatásra használt űrlapok, betűtípusok és ICC-profilok tárolására van lehetősége. A titkosított biztonsági feladat feladatkezelési funkcióval nem használható. A réteg funkció például még akkor is használható, ha az adott típus nem rendelkezik SD-memóriakártyával. Ikonok Az alábbiakban az egyes ikonok jelentése olvasható. Ikon Részletek Új projekt létrehozására szolgál. Meglévő projekt megnyitására szolgál. A fájl felülírása és mentése az aktuálisan kiválasztott projekttel. Új név hozzárendelése az aktuálisan kiválasztott projekthez, valamint a projekt tárolása fájlban. Fájl hozzáadása a projekthez. A kiválasztott fájl törlése a projektből. A Makrófájl szűrése párbeszédpanel megjelenítése. Az aktuálisan kiválasztott projektnek az eszközre közvetlenül letölthető formátumává alakítása, majd új fájl létrehozása. A meglévő letöltött fájl küldése az eszközválasztó területen megadott eszközre. Az aktuálisan kiválasztott projekt küldése az eszközválasztó területen megadott eszközre. A projektkiválasztási ablakban megadott fájl küldése az eszközválasztó területen megadott eszközre. Feladatkezelési ablak megjelenítése az eszközválasztó területen kiválasztott eszközhöz. A rendszergazdai funkciók ablakának megjelenítése az eszközválasztó területen kiválasztott eszközhöz Segédprogramok használata 6 A nyomtató újraindításához kattintson az [OK]

70 Windows operációs rendszerhez való segédprogramok 4 4. Segédprogramok használata ICC-profil regisztrálása Lehetőség van a nyomtatóprofilok mentésére és szerkesztésére is. A következőkben néhány funkció ismertetése következik. A profilkezelő használatakor telepítse a felhasználói beállítások beépülő modulját. Hivatkozás A beépülő modul telepítésével kapcsolatban lásd: Beállítás, 68. o. ICC-profil regisztrálása 1 Válassza a [Plug-ins] menü [Storage Manager] 2 Kattintson a ikonra, és hozzon létre egy új projektet. 3 Kattintson a ikonra, majd válassza a [Fájltípusok] [Színillesztési fájl (.ICC,.ICM)] lehetőségét. 4 Válassza ki a menteni kívánt profilt, majd kattintson a [Nyílt] 5 A [Profiltípus] pontnál válassza ki a menteni kívánt profiltípust. 6 Kattintson a mentett profil [Összetevő] lehetőségére; ekkor megjelenik a [Storage Manager] párbeszédpanel. 7 Adja meg, hogy milyen számmal kívánja menteni a profilt. A regisztrált számok sárga háttérrel jelennek meg. 8 Szükség esetén a [] mezőbe írja be megjegyzéseit. 9 Kattintson az [OK] 10 Válassza ki a nyomtatót az eszközlistáról. 11 Kattintson a ikonra, majd küldje a mentett profilt a nyomtatóra. 12 Ellenőrizze, hogy megjelenik-e a művelet befejezését jelző üzenet, majd kattintson az [OK] Űrlapok mentése (űrlapréteg) A nyomtatáshoz rétegeket, például emblémákat vagy űrlapokat hozhat létre. A következőkben az űrlapok mentési folyamatát olvashatja. Hivatkozás Rétegek nyomtatásával kapcsolatban lásd: Rétegek nyomtatása, 27. o. Windows operációs rendszerhez való PS nyomtatóillesztőprogram használata esetén rendszergazdai jogosultságok szükségesek. A Windows operációs rendszerhez való XPS nyomtatóillesztőprogram nem használható. Űrlap létrehozása 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] lehetőséget. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtató tulajdonságai] listából válassza ki a szükséges illesztőprogram típusát. 3 Válassza a [Portok] lapot, a [Nyomtatóport] pontnál jelölje be a [FILE:] jelölőnégyzetet, majd kattintson az [OK] 4 Hozza létre a nyomtatón menteni kívánt űrlapot. Windows operációs rendszerhez való PCL nyomtató-illesztőprogram használata esetén a 9. lépéssel folytassa. 5 Válassza a [Fájl] menü [Nyomtatás] 6 Kattintson a [Beállítások] 7 Válassza a [Feladatbeállítások] lapot, és kattintson a [Rátétek] 8 Válassza az [Űrlap létrehozása] lehetőséget. 9 Indítson el egy nyomtatási feladatot. 10 Adja meg a fájl mentési nevét. 11 A [Portok] lapról térjen vissza a [Nyomtatóport] lehetőséghez

71 Windows operációs rendszerhez való segédprogramok Űrlap mentése a nyomtatón a Storage Manager beépülő modul segítségével 1 Kattintson a [ ] ikonra. 2 Kattintson a ikonra, majd válassza ki a létrehozott űrlapot. 3 Kattintson az űrlapfájlra. 4 Adja meg az [ID] értékét, majd kattintson az [OK] A [Target Volume] és az [Path] értékét ne módosítsa. Feleslegessé vált feladatok törlése az SD-memóriakártyáról Az SD-memóriakártya [COMMON] partíciójáról törölhetők a nyomtatási feladatok. Még a nyomtatási adatok ellenőrző nyomtatása és mentése után is, mivel a feladat a [COMMON] partíción marad; ha nem törli ezeket, kevesebb hely marad az SDkártyán. A Storage Manager beépülő modulban nincs lehetőség titkosított hitelesített nyomtatási feladatok törlésére. 1 A ikonra kattintva megnyílik a Feladatkezelés párbeszédpanel. 4 Windows operációs rendszerhez való PS nyomtatóillesztőprogram használata esetén adja meg a [Összetevő] beállítását. 5 A Storage Manager beépülő modul ablakának alsó részén, az eszközkiválasztó területen válassza ki az eszközt. 6 Válassza a [Projects] menü [Send Project Files to Printer] 7 Kattintson a [ ] ikonra. 8 Kattintson az [OK] SD-memóriakártyán és Flash memórián lévő szabad tárhely ellenőrzése 2 Adott felhasználó nyomtatási feladatainak megtekintéséhez adja meg a jelszót, és kattintson a [Feladatjelszó alkalmazása] Az összes nyomtatási feladat megjelenítéséhez adja meg a rendszergazdai jelszót, és kattintson a [Apply administrator password] A rendszergazdai jelszó a készülék rendszergazdai jelszója. 3 Válassza ki a törölni kívánt feladatot, és kattintson a [ ] ikonra. 4 Kattintson az [OK] 4. Segédprogramok használata Lehetőség van az SD-memóriakártyákon és a Flash memóriákon lévő szabad tárhely ellenőrzésére. 1 A Storage Manager beépülő modul ablakának alsó részén, az eszközválasztó területen valamely eszköz nevére kattintva megnyílik a kiválasztott eszköz erőforrásablaka. 2 Az eszközzel adatátvitelt folytatva a párbeszédpanel tárhelyadatokat, partíciókat, könyvtárakat és fájlokat jelenít meg

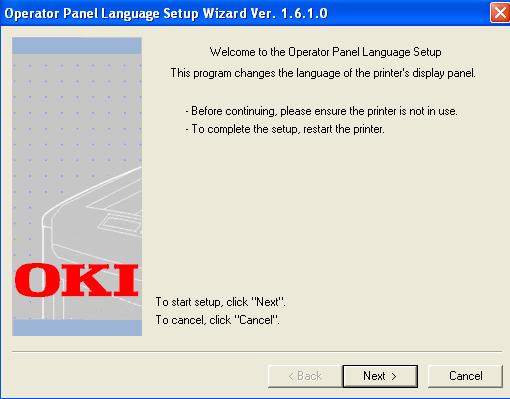

72 Windows operációs rendszerhez való segédprogramok A kezelőpanel nyelvének beállítása A kezelőpanel kijelzőjének nyelve igény szerint módosítható. 11 Válassza ki a nyomtató típuselnevezését, és kattintson a [Következő] 12 Válassza ki a nyelvet, és kattintson a [Következő] 4 4. Segédprogramok használata Ez a program használja a nyomtató-illesztőprogramot. A művelet előtt telepítse a nyomtató-illesztőprogramot a számítógépre. A beállítás menete 1 Kapcsolja be a nyomtatót. 2 Csatlakoztassa a számítógépet, és tegye be a szoftvert tartalmazó DVD-ROMlemezt. 3 Kattintson a [Setup.exe futtatása] Ha megjelenik a [Felhasználói fiókok felügyelete] párbeszédpanel, kattintson az [Igen] 4 Válassza ki a típust, majd kattintson a [Következő] 5 Olvassa el a felhasználói licencszerződést, és kattintson az [Elfogadom] 6 Olvassa el a környezetvédelemmel kapcsolatos ajánlást, és kattintson a [Következő] 7 Válassza az [Eszközkonfiguráció] lehetőséget. 8 Kattintson a [A kezelőlap nyelvének beállítása] 9 Kattintson a [Következő] 10 Válassza ki a nyomtatót, és kattintson a [Következő] 13 Kattintson a [Tesztoldal nyomtatása], majd a [Következő] 14 Ellenőrizze, hogy a 12. lépésben kiválasztott menünyelv-formátum értéke a képernyőn látható értéktartományban van-e. 15 Kattintson a [Következő] 16 Ellenőrizze a beállítani kívánt tartalmat, majd kattintson a [Beállítás] 17 Kattintson a [Befejezés] 18 Ellenőrizze, hogy a nyomtató kijelzőjén megjelenő nyelv a kívánt nyelv-e. 19 Indítsa újra nyomtatót. Ha nem jelenik meg a nyelvválasztó képernyő, hajtsa végre a következő eljárást. a b c Kattintson a [Indítás] gombra, és válassza a [Keresés] lehetőséget. Írja be a D:/Utilities/PanelDwn/ oppnlngs.exe elérési utat, és nyomja meg az <Enter> billentyűt. (A példában a DVD-ROM-meghajtó betűjele a (D:)) Folytassa a 8. lépéssel

73 Windows operációs rendszerhez való segédprogramok Network Card Setup A Network Card Setup segédprogrammal a hálózat beállítását végezheti el. A hálózati beállítások konfigurálása 1 Indítsa el a Network Card Setup segédprogramot. A Network Card Setup segédprogram használatához engedélyeznie kell a TCP/IPkapcsolatot. A művelet végrehajtásához rendszergazdai jogosultság szükséges. A nyomtató MAC-címének ellenőrzéséhez nyomja meg az <ENTER (BEVITEL)> gombot, majd a nyomtató kezelőpanelén válassza az [View Information] > [Hálózat] lehetőséget. A segédprogram indítása 1 Kapcsolja be a nyomtatót. 2 Kapcsolja be a számítógépet, és tegye be a szoftvert tartalmazó DVD-ROMlemezt. 3 Kattintson a [Setup.exe futtatása] Ha megjelenik a [Felhasználói fiókok felügyelete] párbeszédpanel, kattintson az [Igen] 4 Válassza ki a típust, majd kattintson a [Következő] 5 Olvassa el a felhasználói licencszerződést, és kattintson az [Elfogadom] 6 Olvassa el a környezetvédelemmel kapcsolatos ajánlást, és kattintson a [Következő] 7 Válassza az [Eszközkonfiguráció] lehetőséget. 8 Kattintson a [Network Card Setup] 2 Válassza ki a nyomtatót a listáról. 3 Válassza a [Beállítás] menü [Nyomtató beállítása] 4 Módosítsa a szükséges elemeket, és kattintson a [OK] 5 A [Password] mezőben adja meg jelszót, és kattintson az [OK] --Az alapértelmezett jelszó az Ethernet cím utolsó 6 alfanumerikus karaktere. --A jelszónál van különbség a kis- és a nagybetűk között. 6 A megerősítést kérő ablakban kattintson az [OK] Az új beállítások a nyomtató újraindulását követően lépnek érvénybe. Újraindulás közben a nyomtató állapotjelző ikonja pirosra vált. A nyomtató újraindul, érvénybe lépnek az új beállítások, az állapotjelző ikon pedig zöld színűre vált. A webes beállítások konfigurálása A weboldalt megnyitva konfigurálhatja a nyomtató hálózati beállításait. A webes beállítások engedélyezése 1 Indítsa el a Network Card Setup segédprogramot. 2 Válassza ki a nyomtatót a listáról. 3 Válassza a [Beállítás] menü [Nyomtató beállítása] 4 Válassza a [Printer Web Page] lapot. 5 Válassza a [Printer Web Page - Enable] lehetőséget, és kattintson a [OK] 4 4. Segédprogramok használata

74 Windows operációs rendszerhez való segédprogramok 4 6 A [Password] mezőben adja meg jelszót, és kattintson az [OK] --Az alapértelmezett jelszó az Ethernet cím utolsó 6 alfanumerikus karaktere. --A jelszónál van különbség a kis- és a nagybetűk között. 7 A megerősítést kérő ablakban kattintson az [OK] Az új beállítások a nyomtató újraindulását követően lépnek érvénybe. Újraindulás közben a nyomtató állapotjelző ikonja pirosra vált. A nyomtató hálózati kártyája újraindul, érvénybe lépnek az új beállítások, az állapotjelző ikon pedig zöld színűre vált. A környezet módosítása Meghatározhatja a nyomtató keresési feltételeit, az egyes beállítások időtúllépési értékeit, valamint a listában megjelenő elemeket is. 1 Indítsa el a Network Card Setup segédprogramot. 2 Válassza ki a nyomtatót a listáról. 3 Válassza a [Option] menü [Environment Settings] 4 Szükség szerint adja meg a beállításokat, és kattintson az [OK] 4. Segédprogramok használata A weboldal megnyitása 1 Indítsa el a Network Card Setup segédprogramot. 2 Válassza ki a nyomtatót a listáról. 3 Válassza a [Beállítás] menü [Weboldal megtekintése] Megnyílik a weboldal, és megjelenik a nyomtató állapotát ismertető oldal. A jelszó módosítása 1 Indítsa el a Network Card Setup segédprogramot. 2 Válassza ki a nyomtatót a listáról. 3 Válassza a [Beállítás] menü [Jelszó váltás] 4 Adja meg az aktuális jelszót. --Az alapértelmezett jelszó az Ethernet cím utolsó 6 alfanumerikus karaktere. --A jelszónál van különbség a kis- és a nagybetűk között. 5 Adja meg az új jelszót, majd adja meg újra a megerősítéshez. A jelszónál van különbség a kis- és a nagybetűk között. 6 A megerősítést kérő ablakban kattintson az [OK]

75 Windows operációs rendszerhez való segédprogramok OKI LPR segédprogram Az OKI LPR segédprogrammal hálózaton keresztül végezhet és kezelhet nyomtatási feladatokat, és ellenőrizheti a nyomtató állapotát. Hivatkozás Az OKI LPR segédprogram telepítésével kapcsolatban lásd: A segédprogramok telepítése, 65. o. 3 Válassza a [Nyomtató neve] lehetőséget, és adja meg az IP-címet. Az LPR-porthoz csatlakoztatott nyomtatók és a hálózati nyomtatók nem jelennek meg. 4 Hálózati nyomtató kiválasztásakor a [Discover] lehetőséget kell használnia. 5 Kattintson az [OK] Fájlok letöltése Az OKI LPR segédprogramhoz hozzáadott nyomtatóra fájlokat tölthet le. 1 Indítsa el az OKI LPR segédprogramot. 4 Az OKI LPR segédprogram használatához engedélyeznie kell a TCP/IP-kapcsolatot. Az OKI LPR segédprogram nem használható megosztott nyomtatókkal. A szabványos TCP/IP-portot használja. A segédprogram indítása 1 Kattintson a [Start] gombra, és válassza a [Minden program] lehetőséget (Windows 2000 operációs rendszeren a [Program] lehetőséget), majd az [OkiData] > [Oki LPR segédprogram] >[Oki LPR segédprogram] lehetőséget. Nyomtató hozzáadása Az OKI LPR segédprogramhoz nyomtatót adhat hozzá. A művelet végrehajtásához rendszergazdai jogosultság szükséges. Ha Windows 7, Windows Vista, Windows Server 2008 R2 vagy Windows Server 2008 operációs rendszeren sikertelenül próbálkozik a nyomtató hozzáadásával, állítsa le az OKI LPR segédprogramot, jobb egérgombbal kattintson a [Indítás] > [Minden program] > [OkiData] > [Oki LPR segédprogram] > [Oki LPR segédprogram] lehetőségre, majd az indításhoz válassza a [Futtatás rendszergazdaként] lehetőséget. Az OKI LPR segédprogramban már regisztrált nyomtatót már nem adhat hozzá. Ha módosítani kívánja a portot, válassza a [Távoli nyomtatás] menü [Kapcsolatok megerősítése] 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza a [Távoli nyomtatás] menü [Nyomtató hozzáadása] 2 Válassza ki a letöltés célnyomtatóját. 3 Válassza a [Távoli nyomtatás] menü [Download] 4 Válassza ki a fájlt, és kattintson a [Nyílt] A nyomtatóállapot megjelenítése 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza ki a nyomtatót. 3 Válassza a [Távoli nyomtatás] [Nyomtató állapota] lehetőségét. Feladatok ellenőrzése, törlése és továbbítása A nyomtatási feladatok megerősíthetők és törölhetők. Ha a kiválasztott nyomtató foglaltsága miatt nem tud nyomtatni, vagy mert az offline módban van, vagy kifogyott a papír, a nyomtatási feladatokat másik OKI nyomtatóra továbbíthatja. A nyomtatási feladatok csak a használt nyomtatóval megegyező típusú OKI nyomtatóra továbbíthatók. Feladat továbbítása előtt el kell végeznie az azonos típusú OKI nyomtató hozzáadását. 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza a [Távoli nyomtatás] menü [Job Status] 3 Ha nyomtatási feladatot kíván törölni, válassza ki a feladatot, majd válassza a [Feladat] menü [Törlés] 4. Segédprogramok használata

76 Windows operációs rendszerhez való segédprogramok 4 4. Segédprogramok használata 4 Ha nyomtatási feladatot kíván továbbítani, válassza ki a feladatot, majd válassza a [Feladat] menü [Továbbítás] Feladatok automatikus továbbítása Ha a kiválasztott nyomtató foglaltsága miatt nem tud nyomtatni, mert az offline módban van, vagy kifogyott a papír, a megfelelő beállítások elvégzése után a nyomtatási feladatokat automatikusan másik OKI nyomtatóra továbbíthatja. A nyomtatási feladatok csak a használt nyomtatóval megegyező típusú OKI nyomtatóra továbbíthatók. Feladat továbbítása előtt el kell végeznie az azonos típusú OKI nyomtató hozzáadását. A művelet végrehajtásához rendszergazdai jogosultság szükséges. 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza ki a beállítani kívánt nyomtatót. 3 Válassza a [Távoli nyomtatás] menü [Kapcsolatok megerősítése] 4 Kattintson a [Details] 5 Jelölje be az [Automatic Job Redirect Used] jelölőnégyzetet. 6 Ha csak hiba esetén kívánja a feladatokat továbbítani, jelölje be az [Redirect only at the time of an error] jelölőnégyzetet. 7 Kattintson a [Hozzáadás] 8 Adja meg a célnyomtató IP-címét, és kattintson az [OK] 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza ki a konfigurálni kívánt nyomtatót. 3 A [Távoli nyomtatás] menüben válassza a nyomtató [Kapcsolatok megerősítése] 4 Kattintson a [Details] 5 Jelölje be a [Nyomtatás egyszerre több nyomtatóra] jelölőnégyzetet. 6 Kattintson a [Beállítási lehetőségek] 7 Kattintson a [Hozzáadás] 8 Adja meg a párhuzamos nyomtatásra kijelölt nyomtató IP-címét, majd kattintson az [OK] 9 Kattintson az [OK] Weboldal megnyitása Az OKI LPR segédprogramból megnyithatja a nyomtató weboldalát. 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza ki a nyomtatót. 3 Válassza a [Távoli nyomtatás] menü [Webes beállítások] Ha módosult a webes portszám, nem nyitható meg a weboldal. A következő eljárást követve állítsa be újra az OKI LPR segédprogram portszámát. a Válassza ki a nyomtatót. 9 Kattintson az [OK] Nyomtatás több nyomtatóval Egyetlen parancs kiadásával több nyomtatóval is nyomtathat. Ez a funkció a távoli nyomtatási feladatokat több nyomtatónak küldi el, és párhuzamosan nyomtatja ki a feladatokat. A művelet végrehajtásához rendszergazdai jogosultság szükséges. b c d e Válassza a [Távoli nyomtatás] [Kapcsolatok megerősítése] lehetőségét. Kattintson a [Details] A [Port Number] mezőben adja meg a portszámot. Kattintson az [OK]

77 Windows operációs rendszerhez való segédprogramok ek hozzáadása nyomtatókhoz A nyomtatók azonosítása érdekében megjegyzéseket fűzhet az OKI LPR segédprogramhoz hozzáadott nyomtatókhoz. 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza ki a nyomtatót. 3 Válassza a [Távoli nyomtatás] [Kapcsolatok megerősítése] lehetőségét. 4 Írja be a megjegyzést, és kattintson az [OK] 5 Válassza a [Option] menü [Show comments] Az IP-cím automatikus konfigurálása Ezzel a funkcióval biztosíthatja, hogy akkor is megmarad a kapcsolat az eredeti nyomtatóval, ha a nyomtató IP-címe közben megváltozik. Az IP-cím akkor változhat meg, ha az IP-címek dinamikus kiosztásához DHCP protokollt használnak, vagy a hálózati rendszergazda manuálisan módosítja a nyomtató IPcímét. A művelet végrehajtásához rendszergazdai jogosultság szükséges. Az OKI LPR segédprogram eltávolítása A művelet végrehajtásához rendszergazdai jogosultság szükséges. 1 Győződjön meg arról, hogy az OKI LPR segédprogram be van zárva. 2 Kattintson a [Start] gombra, majd válassza a [Minden program] lehetőséget (Windows 2000 operációs rendszeren a [Program] lehetőséget), majd az [OkiData] > [Oki LPR segédprogram] > [OKI LPR segédprogram eltávolítása] lehetőséget. Ha megjelenik a [Felhasználói fiókok felügyelete] párbeszédpanel, kattintson az [Igen] 3 A megerősítést kérő képernyőn kattintson az [Igen] 4 4. Segédprogramok használata 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza a [Option] menü [Beállítás] 3 Jelölje be az [Auto Reconnect] jelölőnégyzetet, és kattintson az [OK]

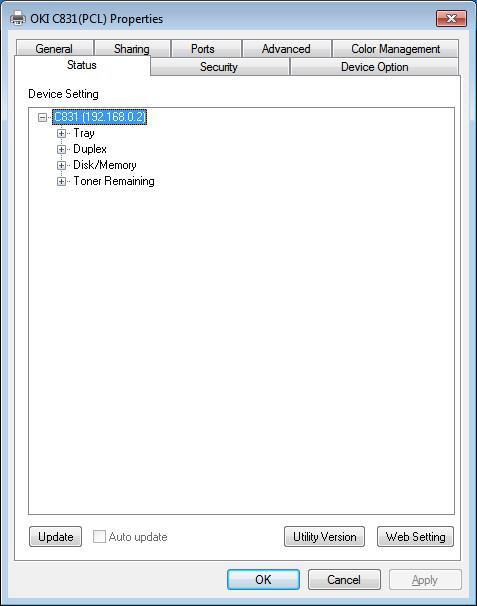

78 Windows operációs rendszerhez való segédprogramok Network Extension A Network Extension segédprogramban ellenőrizheti a nyomtató beállításait, valamint meghatározhatja a beállításkészletet. Nyomtatóbeállítások ellenőrzése Lehetőség van a nyomtatóbeállítások ellenőrzésére. Ha a Network Extension segédprogramot nem támogatott környezetben használja, előfordulhat, hogy a [Eszközbeállítások] lap nem jelenik meg. 1 Nyissa meg a nyomtató tulajdonságait tartalmazó képernyőt. Hivatkozás A segédprogram indítása, 78. o. 4 2 Válassza az [Állapot] lapot. 3 Kattintson a [Frissítés] 4. Segédprogramok használata A Network Extension segédprogram használatához engedélyeznie kell a TCP/IPkapcsolatot. A művelet végrehajtásához rendszergazdai jogosultság szükséges. A rendszer a nyomtató-illesztőprogram TCP/IP-hálózaton keresztüli telepítésekor automatikusan telepíti a Network Extension segédprogramot. A Network Extension segédprogram a nyomtatóillesztőprogrammal együtt működik. Nem választhatja azt a lehetőséget, hogy csak a Network Extension segédprogramot telepíti. A Network Extension segédprogram csak akkor működik, ha a nyomtató-illesztőprogram az OKI LPR porthoz vagy a szabványos TCP/IP-porthoz csatlakozik. A segédprogram indítása A Network Extension segédprogram használatához nyissa meg a nyomtató tulajdonságait ismertető képernyőt. 1 Kattintson a [Start] lehetőségre, majd válassza az [Nyomtatók és faxok] lehetőséget. 2 Jobb egérgombbal kattintson a nyomtató ikonjára, és válassza a [Tulajdonságok] lehetőséget. 4 Kattintson az [OK] Hivatkozás A weboldal automatikus indításához kattintson a [Webes beállítások] Ezen a weboldalképernyőn módosíthatja a nyomtató beállításait. Részletekért lásd: Weboldal, 66. o. Beállítások automatikus elvégzése Lekérheti a csatlakoztatott nyomtató beállításkészletét, és automatikusan beállíthatja a nyomtató-illesztőprogramot. Ha a Network Extension segédprogramot arra nem alkalmas környezetben futtatja, nincs lehetőség a beállítás konfigurálására. Windows operációs rendszer esetén 1 Nyissa meg a nyomtató tulajdonságait tartalmazó képernyőt. Hivatkozás A segédprogram indítása, 78. o. 2 Válassza az [Eszközbeállítások] lapot. 3 Kattintson a [Nyomtatóbeállítások lekérése] 4 Kattintson az [OK]

79 Windows operációs rendszerhez való segédprogramok A segédprogram eltávolítása 1 Kattintson a [Start] gombra, majd válassza a [Vezérlõpult] >[Programok telepítése és törlése] lehetőséget. 2 Válassza az [OKI Network Extension] lehetőséget, és kattintson az [Törlés] 3 Kövesse a képernyőn megjelenő utasításokat, és fejezze be az eltávolítást. TELNET A beállításokat megadhatja Telnet parancsokkal. A nyomtatóbeállítások Telnet hálózaton keresztüli hozzáférése alapértelmezés szerint ki van kapcsolva. Telnet parancsok használatához a weboldalon vagy a nyomtató kezelőpanelén állítsa a [Telnet] lehetőséget [Aktív] értékre. Windows 7, Windows Vista, Windows Server 2008 R2 és Windows Server 2008 operációs rendszeren a Telnet parancsok alapbeállítás szerint le vannak tiltva. A Telnet parancsok használatához válassza a [Indítás] > [Vezérlőpult] > [Programok] > [Programok & funkciók] > [Windows funkciók aktiválása vagy inaktiválása] lehetőséget. A megjelenő párbeszédpanel [Telnet kliens] elemét állítsa aktív állapotúra. 4 A következő eljárásban az itt ismertetett rendszerkörnyezetet használtuk példaként. A felhasználó operációs rendszerétől függően lehetséges, hogy a rendszerjellemzők különböznek. --Operációs rendszer: Windows 7 --IP-cím: MAC-cím: 00:80:87:84:9C:9B 1 Kattintson a [Start] gombra, majd válassza a [Minden program] > [Kellékek] > [Parancssor] lehetőséget. 4. Segédprogramok használata 2 Az (illesztőprogram jelszója): /Users/ Username> után írja be a következőt: ping (szóköz) nyomtató IP-címe. Nyomja meg az <Enter> billentyűt, és ellenőrizze, hogy engedélyezve van-e a hozzáférés. Például: C:/Users/WINDOWS > ping A telnet (szóköz) szöveg után adja meg a nyomtató IP-címét, és a nyomtató Telnet kapcsolaton keresztüli hozzáféréséhez nyomja meg az <Enter> billentyűt. Például: C:/Users/WINDOWS>telnet A login: után írja be a root szót, és nyomja meg az <Enter> billentyűt

80 Windows operációs rendszerhez való segédprogramok 5 Ha kérdés jelenik meg, a Password: szó után adja meg a jelszót, és nyomja meg az <Enter> billentyűt. Írja be például a következőt: password: 849C9B. Az alapértelmezett root" jelszó a nyomtató MACcímének utolsó 6 alfanumerikus karaktere. 6 Menüparancs megjelenésekor adja meg a módosítani kívánt menü számát, és nyomja meg az <Enter> billentyűt. 4 7 Szükség szerint módosítsa a beállításokat. 4. Segédprogramok használata 8 Mentse a beállításokat, és jelentkezzen ki a nyomtatóból

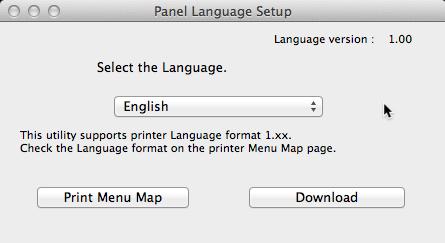

81 Mac OS X operációs rendszerrel használható segédprogramok Mac OS X operációs rendszerrel használható segédprogramok Ez a szakasz a Mac OS X operációs rendszerrel használható segédprogramokat ismerteti. A panel nyelvbeállítása A kezelőpanel kijelzőjének nyelve igény szerint módosítható. 6 Válassza ki a nyelvet. 7 Kattintson a [Download] A program elküldi a nyelvbeállítási fájlt a nyomtatóra, a küldés végén pedig üzenet jelenik meg. 8 Indítsa újra nyomtatót. 4 1 Nyomtassa ki a nyomtató menütérképét. A beállítások kinyomtatásához nyomja meg az <ENTER (BEVITEL)> gombot, majd válassza a [Nyomtatási beállítás] > [Konfiguráció] lehetőséget. 2 Indítsa el a panel nyelvbeállító segédprogramját. Hivatkozás A segédprogramok telepítése, 65. o. 3 Válassza ki a kapcsolat típusát. A [TCP/IP] kiválasztása esetén adja meg az IPcímet. Az IP-címet az 1. lépésben kinyomtatott menütérképen találja. 4. Segédprogramok használata 4 Kattintson az [OK] 5 Ellenőrizze, hogy a menütérkép Language format pontjánál látható nyelvformátum-érték és a képernyőn megjelenő érték megfelel-e a következő feltételeknek. 1. feltétel: 2. feltétel: A verziószám első számjegye egyezik. A képernyőn megjelenő érték megegyezik vagy újabb (nagyobb), mint a nyelvformátum értéke. Ha az 1. feltétel nem teljesül, letöltéskor hibaüzenet jelenik meg a kezelőpanelen. Ha az 1. feltétel nem teljesül, letöltéskor hibaüzenet jelenik meg a kezelőpanelen. A visszaállításhoz indítsa újra a nyomtatót. Ha csak az 1. feltétel teljesül, de a 2. nem, a nyomtató használható ugyan, de lehetséges, hogy egyes menüpontok angol nyelven jelennek meg

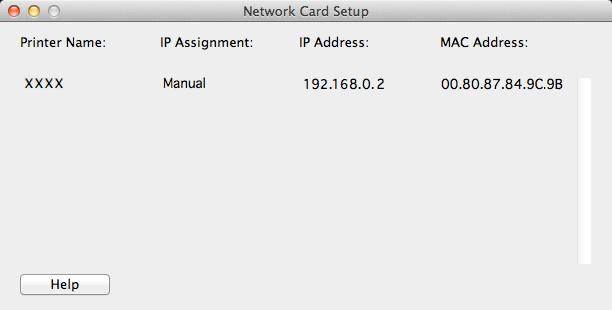

82 Mac OS X operációs rendszerrel használható segédprogramok Network Card Setup A Network Card Setup segédprogrammal megadhatja a hálózat beállításait. A webes beállítások konfigurálása A weboldalt megnyitva konfigurálhatja a nyomtató hálózati beállításait Segédprogramok használata A Network Card Setup segédprogram használatához engedélyeznie kell a TCP/IPkapcsolatot. Adja meg a TCP/IP-beállításokat. Az IP-cím konfigurálása 1 Indítsa el a Network Card Setup segédprogramot. Hivatkozás A segédprogramok telepítése, 65. o. 2 Válassza ki a nyomtatót. 3 Válassza a [Printer] menü [IP Cím] 4 Szükség szerint adja meg a beállításokat, és kattintson a [Mentés] 5 Adja meg a jelszót, és kattintson az [OK] --Az alapértelmezett jelszó a MAC-cím utolsó 6 alfanumerikus karaktere. --A jelszónál van különbség a kis- és a nagybetűk között. 6 Az új beállítások aktiválásához kattintson az [OK] Indítsa újra a nyomtató hálózati kártyáját. A webes beállítások engedélyezése 1 Válassza a [Printer] menü [Weboldal beállításai...] 2 Válassza az [Engedélyez] lehetőséget, és kattintson a [Set] 3 A [Jelszó beírás] mezőben adja meg jelszót, és kattintson az [OK] --Az alapértelmezett jelszó a MAC-cím utolsó 6 alfanumerikus karaktere. --A jelszónál van különbség a kis- és a nagybetűk között. 4 A megerősítést kérő ablakban kattintson az [OK] Weboldal megnyitása 1 Indítsa el a Network Card Setup segédprogramot. 2 Válassza ki a nyomtatót. 3 Válassza a [Printer] menü [Nyomtató weboldalának megtekintése] Megnyílik a weboldal, és megjelenik a nyomtató állapotát ismertető oldal. Kilépés a Network Card Setup segédprogramból 1 Válassza a [Fájl] menü [Kilépés]

83 5. Hálózati beállítások Ez a fejezet a nyomtató hálózati beállításait ismerteti. A hálózati beállítások menüpontjai az egyes segédprogramokban Ez a szakasz a hálózati funkciókkal beállítható menüpontokat ismerteti. Kinyomtathatja a hálózati beállítások listáját, és az <ENTER (BEVITEL)> gombot megnyomva, majd a kezelőpanel [Nyomtatási információk] > [Hálózat] > [Végrehajtás] lehetőségét választva ellenőrizheti a hálózat aktuális beállításait. Hivatkozás A hálózati beállítások listájának nyomtatásáról részletesen lásd: A nyomtatási információk kinyomtatása, 48. o. A hálózati beállításokat a nyomtató weboldaláról, a Konfigurációs eszközzel, a TELNET és a Network Card Setup segédprogrammal is módosíthatja. Az egyes segédprogramokban elérhető menüpontokat a következő táblázatokban láthatja. 5 TCP/IP A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. TELNET Webböngésző Menüpont Konfigurációs Network eszköz Network Card Beállítási érték Leírás (Network Card Setup Setup Setting beépülő (Windows) (Mac) modul) TCP/IP Engedélyez Adja meg, hogy kívánja-e használni a TCP/IPkapcsolatot. IP Address Set IP Address Set Lekérés a DHCP-/BOOTPkiszolgálóról Lekérés a DHCP-/ BOOTPkiszolgálóról Lekérés a DHCP-/ BOOTPkiszolgálóról Auto MANUAL Adja meg, hogy az IPcímet DHCP-/BOOTPkiszolgálóról kívánja-e beszerezni. IP Address IP Address IP Address IP Address IP Address Adja meg az IP-címet. Subnet Mask Default Gateway DNS Server (Pri.) Subnet Mask Alhál. maszk Alhál. maszk Alhál. maszk Adja meg az alhálózati maszkot. Gateway Address DNS Server (Primary) Default Gateway Default Gateway Default Gateway Adja meg az átjáró (alapértelmezett útválasztó) címét. Ha a beállítás értéke , nincs útválasztó megadva Adja meg az elsődleges DNS-kiszolgáló IPcímét. Ezt SMTP (levelezőprotokoll) használata esetén kell beállítania. Ha az SMTPkiszolgálónevet IP-címmel adja meg, ezt az értéket nem kell meghatároznia. 5. Hálózati beállítások

84 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET DNS Server (Sec.) Webböngésző DNS Server (Secondary) Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Adja meg a másodlagos DNS-kiszolgáló IPcímét. Ezt SMTP (levelezőprotokoll) használata esetén kell beállítania. Ha az SMTPkiszolgálónevet IP-címmel adja meg, ezt az értéket nem kell meghatároznia Hálózati beállítások Dynamic DNS Domain Name WINS Server (Pri.) WINS Server (Sec.) Dynamic DNS Engedélyez Adja meg, hogy kívánja-e az adatokat menteni a DNS-kiszolgálón, ha valamely beállítás, például az IP-cím módosul. Domain Name (NULL) Adja meg a nyomtató tartománynevét. WINS Server (Primary) WINS Server (Secondary) Ha Windowskörnyezetben névkiszolgálót használ, adja meg a névkiszolgáló nevét vagy IP-címét. (A névkiszolgáló az a kiszolgáló, amelyik a számítógépneveket IPcímekre fordítja le.) Ha Windowskörnyezetben névkiszolgálót használ, adja meg a névkiszolgáló nevét vagy IP-címét. (A névkiszolgáló az a kiszolgáló, amelyik a számítógépneveket IPcímekre fordítja le.) Scope ID Scope ID (NULL) Adja meg a WINS hatókör-azonosítóját alfanumerikus karaktert adhat meg. Windows Windows Engedélyez Adja meg, hogy kívánja-e használni a Windows automatikus észlelési funkcióját. Macintosh Macintosh Engedélyez Adja meg, hogy kívánja-e használni a Macintosh automatikus észlelési funkcióját. Printer Name Printer Name [OKI] + [-] + [nyomtató neve] + [-] + [MACcím utolsó hat számjegye] Adja meg, hogy bekapcsolt automatikus észlelési funkciónál milyen szabály szerint jelenjen meg a nyomtató neve

85 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás IP Version IPv Engedélyez Adja meg, hogy kívánja-e használni az IPv6 protokollt. ([Csak IPv4], [IPv4+v6] és [Csak IPv6] TELNET esetén) WSD Print WSD Print Engedélyez Adja meg, hogy kívánja-e használni a WSD nyomtatási funkciót. LLTD LLTD Engedélyez Adja meg, hogy kívánja-e használni az LLTD funkciót. SNMP TELNET Contact to Admin Printer Name Printer Location Printer Asset Number Menüpont Konfigurációs eszköz Webböngésző (Network Setting beépülő modul) Contact to Admin Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás (NULL) Adja meg a rendszergazda elérhetőségi adatait. Legfeljebb 255 egybájtos karaktert adhat meg. Printer Name [OKI] + [-] + [nyomtató neve] + [-] + [MACcím utolsó hat számjegye] Printer Location Printer Asset Number Adja meg a nyomtató nevét. Legfeljebb 31 egybájtos karaktert adhat meg (NULL) Adja meg a nyomtató helyét. Legfeljebb 255 egybájtos karaktert adhat meg (NULL) Adja meg a nyomtató eszközkezelési számát. Legfeljebb 32 egybájtos karaktert adhat meg Hálózati beállítások SNMP Version User Name Use SNMP Settings SNMPv1 SNMPv3 SNMPv3+SNMPv1 Adja meg az SNMP verzióját. User Name gyökér Adja meg az SNMPv3 szolgáltatáshoz használt felhasználónevet alfanumerikus karaktert adhat meg

86 A hálózati beállítások menüpontjai az egyes segédprogramokban 5 5. Hálózati beállítások TELNET Auth Passphrase Webböngésző Authentication Settings Passphrase Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás (NULL) Adja meg az SNMPv3 csomaghitelesítés hitelesítő kulcsának létrehozásához szükséges jelszót alfanumerikus karaktert adhat meg. Auth Key (NULL) Hexadecimális kódban adja meg az SNMPv3 csomaghitelesítés hitelesítési kulcsát. MD5 esetén: Tizenhat bájt (32 hexadecimális kódú karakter), SHA esetén: húsz bájt (40 hexadecimális kódú karakter). Auth Algorithm Privacy Passphrase Privacy Key Privacy Algorithm Read Community Write Community Authentication Settings Algorithm Encryption Settings Passphrase Encryption Settings Algorithm Read Community Write Community MD5 Adja meg az SNMPv3 SHA csomaghitelesítés algoritmusát (NULL) Adja meg az SNMPv3 csomagtitkosítás adatvédelmi kulcsának létrehozásához szükséges jelszót alfanumerikus karaktert adhat meg (NULL) Hexadecimális kódban adja meg az SNMPv3 csomagtitkosítás jelszóját. MD5 esetén: tizenhat bájt (32 hexadecimális kódú karakter) des Adja meg az SNMPv3 csomagtitkosítás algoritmusát. A beállítás rögzített értéke [des] nyilvános Adja meg az SNMPv1, olvasási jogot meghatározó Read Community értékét. Legfeljebb 15 alfanumerikus karaktert adhat meg nyilvános Adja meg az SNMPv1, írási jogot meghatározó Write Community értékét. Legfeljebb 15 alfanumerikus karaktert adhat meg

87 A hálózati beállítások menüpontjai az egyes segédprogramokban NetWare TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás NetWare NetWare Engedélyez Adja meg, hogy kívánja-e használni a NetWare funkciót. TCP or IPX Communication protocol Frame Type Printer Name NetWare Mode IPX TCP/IP Adja meg, hogy a NetWare funkciónál IPXvagy TCP/IP protokollt kíván-e használni. Frame Type Auto Adja meg a nyomtató ETHER- II által a NetWare funkció (ETHERNET-II) esetén használt (IEEE802.2) kerettípust. Általában a gyári alapbeállítás (IEEE802.3) használata javasolt. SNAP (SNAP) Printer Name [OKI] + [-] + [nyomtató neve] + [-] + [Ethernet cím utolsó hat (alfanumerikus) karaktere] + [-] + [PR] - Print Mode RPRINTER (távoli nyomtató) PSERVER (nyomtatókiszolgáló) A távoli nyomtató használatához adja meg a nyomtatónevet. A beállításnak azonosnak kell lennie a fájlkiszolgálón megadott beállítással. A nyomtató üzemmódjaként válasszon a nyomtatókiszolgáló mód és a távoli nyomtató mód között NDS Adja meg a NetWare NDS+BIN prioritási módot. NYOMTATÓ 5 5. Hálózati beállítások

88 A hálózati beállítások menüpontjai az egyes segédprogramokban Nyomtatókiszolgáló 5 5. Hálózati beállítások TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás NDS Tree Tree (NULL) Adja meg az NDSfa nevét. Adja meg annak a fának nevét, amelyhez regisztrált nyomtatókiszolgálóval rendelkező fájlkiszolgáló tartozik. Legfeljebb 31 alfanumerikus karaktert adjon meg. NDS Context Print Server Name Password Context (NULL) Adja meg az NDSkörnyezet nevét. Adja meg annak a környezetnek a nevét, amelyhez tartozik nyomtatókiszolgáló. Legfeljebb 77 alfanumerikus karaktert adjon meg. Print Server Name File Server Login Password [OKI] + [-] + [nyomtató neve] + [-] + [Ethernet cím utolsó hat (alfanumerikus) karaktere] + [-] + [PR] Adja meg a nyomtatókiszolgáló nevét. Legfeljebb 31 alfanumerikus karakterrel adja meg ugyanazt a nyomtatókiszolgáló-nevet, amelyet a fájlkiszolgálón megadott (NULL) Legfeljebb 31 alfanumerikus karakterrel adja meg a fájlkiszolgálóra való bejelentkezéshez szükséges jelszót. A beállításra nyomtatójelszó fájlkiszolgálón való megadásakor van szükség. Job Polling Job Polling másodperc Adja meg a feladatok Time Interval várakozási sorban való 4 másodperc (Sec.) keresésének időközét. 255 másodperc Rövidebb időközzel hamarabb elindul a nyomtatás, azonban hálózati torlódás lép fel. - Bindery Mode Bejelölve Adja meg, hogy kíván-e Nincs bejelölve használni Bindery módot. Bindery hálózaton 6.0- s, 5.0-s vagy 4.1-es NetWare esetén, vagy 3.12-es verzióhoz való csatlakozáskor állítsa [Engedélyez] értékre. 6.0-s, 5.0-s és 4.1-es verziójú NetWare és NDS használata esetén állítsa [] értékre. File Server Name #1-8 File Server Name (NULL) Legfeljebb 47 alfanumerikus karakterrel adja meg a fájlkiszolgálók nevét. Legfeljebb 8 fájlkiszolgálót adhat meg

89 A hálózati beállítások menüpontjai az egyes segédprogramokban Távoli kiszolgáló TELNET Print Server Name #1-8 Job Timeout (Sec.) EtherTalk Webböngésző Print Server Name Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás (NULL) Legfeljebb 47 alfanumerikus karakterrel adja meg a csatlakoztatni kívánt nyomtatókiszolgálók nevét. Legfeljebb 8 nyomtatókiszolgálót adhat meg. Job Timeout másodperc Adja meg, hogy az utolsó 10 másodperc 255 másodperc feladatcsomag fogadása után mennyi idő múlva szabadítsa fel a rendszer a portot. Általában az alapértelmezett beállítás használatos. Ha ez az érték túl kicsi, a nyomtatás nem megfelelő; ha túl nagy az érték, más protokollok által küldött nyomtatási feladatok indulása nem zökkenőmentes. A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. TELNET Webböngésző Menüpont Konfigurációs Network eszköz Network Card Beállítási érték Leírás (Network Card Setup Setup Setting beépülő (Windows) (Mac) modul) EtherTalk EtherTalk Engedélyez Adja meg, hogy kívánja-e használni az EtherTalk funkciót. Printer Name Zone Name EtherTalk Printer Name EtherTalk Zone Name Nyomtató neve Legfeljebb 31 alfanumerikus karakterrel adja meg az EtherTalk funkcióhoz használt nyomtatónevet. Ha a megadott név nem egyedi a hálózaton, a program automatikusan hozzáfűz egy számot a név végéhez * Legfeljebb 32 alfanumerikus karakter segítségével adja meg az EtherTalk zónanevét Hálózati beállítások

90 A hálózati beállítások menüpontjai az egyes segédprogramokban NBT/NetBEUI 5 5. Hálózati beállítások TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás NetBEUI NetBEUI Engedélyez Adja meg, hogy kívánja-e használni a NetBEUI funkciót. NetBIOS over TCP Short Printer Name Work group Name NetBIOS over TCP Short Printer Name Work group Name Engedélyez Adja meg, hogy kívánja-e használni a NetBIOS funkciót TCP protokoll felett [nyomtató neve] + [Ethernet cím utolsó hat (alfanumerikus) karaktere] Legfeljebb 15 alfanumerikus karakterrel adja meg a számítógép nevét. A rendszer a megadott nevet a NetBIOS a TCP felett vagy NetBEUI funkcióval azonosítja. A megadott név megjelenik a Windows hálózatban lévő számítógépeken Nyomtatókiszolgáló Legfeljebb 15 alfanumerikus karakterrel adja meg a munkacsoport nevét. A megadott név megjelenik a Windows hálózatban lévő számítógépeken. Comment Comment OkiLAN 8450e Ethernet kártya Master Browser Setting Master Browser Legfeljebb 48 alfanumerikus karakterrel adja meg a megjegyzést. A megadott megjegyzés akkor jelenik meg, ha a Windows hálózatban lévő számítógépeken a részletes megjelenítési formátumot választja Engedélyez Adja meg, hogy kívánja-e használni a főtallózó funkciót

91 A hálózati beállítások menüpontjai az egyes segédprogramokban Nyomtatócsapda TELNET Prn-Trap Community TCP #1-5 Trap Enable TCP #1-5 Printer Reboot Trap TCP #1-5 Receive Illegal Trap TCP #1-5 Online Trap TCP #1-5 Offline Trap TCP #1-5 Paper Out Trap TCP #1-5 Paper Jam Trap TCP #1-5 Cover Open Trap TCP #1-5 Printer Error Trap TCP #1-5 Trap Address Webböngésző Printer Trap Community Name Set Trap Enable 1-5 Printer Reboot 1-5 Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás nyilvános Legfeljebb 31 alfanumerikus karakterrel adja meg a nyomtatócsapda logikaicsoport-nevét Engedélyez Adja meg, hogy kíván-e nyomtatócsapdát használni az 1 5. TCPkapcsolatnál Engedélyez Adja meg, hogy kíván-e SNMP-üzenetet küldeni a nyomtató újraindításakor. Receive Illegal Engedélyez Adja meg, hogy kíván-e Trap 1-5 csapdát használni akkor, ha a nyomtatóhoz a [Nyomtatócsapda logikai csoportnévkészlete] pontnál megadottól eltérő logikaicsoportnéven próbálnak meg hozzáférni. Online Engedélyez Adja meg, hogy kíván-e SNMP-üzenetet küldeni valahányszor a nyomtató online állapotba vált. Offline Engedélyez Adja meg, hogy kíván-e SNMP-üzenetet küldeni valahányszor a nyomtató offline állapotba vált. Paper Out Engedélyez Adja meg, hogy kíván-e SNMP-üzenetet küldeni, ha kifogy a papír. Paper Jam Engedélyez Adja meg, hogy kíván-e SNMP-üzenetet küldeni papírelakadáskor. Cover Open Engedélyez Adja meg, hogy kíván-e 1-5 SNMP-üzenetet küldeni valahányszor felnyitják a nyomtató fedelét. Printer Error Engedélyez Adja meg, hogy kíván-e SNMP-üzenetet küldeni nyomtatóhiba esetén. Address Adja meg a TCP/IPprotokollnál használt csapda célhelyének címét. A számot decimális számformátumban adja meg: Ha az IP-cím , a program nem küld csapdát. Legfeljebb 5 csapda célhelycím adható meg Hálózati beállítások

92 A hálózati beállítások menüpontjai az egyes segédprogramokban 5 5. Hálózati beállítások TELNET IPX Trap Enable IPX Online Trap IPX Offline Trap IPX Paper Out Trap IPX Paper Jam Trap IPX Cover Open Trap IPX Printer Error Trap IPX Trap Net/ Address Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás IPX Trap Enable Engedélyez Adja meg, hogy kíván-e nyomtatócsapdát használni az IPXprotokollal. IPX Online Engedélyez Adja meg, hogy kíván-e SNMP-üzenetet küldeni valahányszor a nyomtató online állapotba vált. IPX Offline Engedélyez Adja meg, hogy kíván-e SNMP-üzenetet küldeni valahányszor a nyomtató offline állapotba vált. IPX Paper Out Engedélyez Adja meg, hogy kíván-e SNMP-üzenetet küldeni, ha kifogy a papír. IPX Paper Jam Engedélyez Adja meg, hogy kíván-e SNMP-üzenetet küldeni papírelakadáskor. IPX Cover Engedélyez Adja meg, hogy kíván-e Open SNMP-üzenetet küldeni valahányszor felnyitják a nyomtató fedelét. IPX Printer Error Engedélyez Adja meg, hogy kíván-e SNMP-üzenetet küldeni nyomtatóhiba esetén. IPX : Adja meg az IPXprotokollnál használt csapda célhelyének címét. Adja meg a (8 számjegyből álló) hálózati címet és a (12 számjegyből álló) csomópontcímet. Ha a megadott cím : , a rendszer nem küld csapdát. Csak egy csapda célhelycímet adhat meg

93 A hálózati beállítások menüpontjai az egyes segédprogramokban üzenetek fogadása TELNET POP or SMTP POP3 Server POP port number POP3 Server User ID POP3 Server Password Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Using Protocol POP Adja meg, hogy SMTP kívánja-e használni az üzenetek fogadása funkciót. Adja meg a használni kívánt protokollt (POP/SMTP). POP Server Name POP Port Number (NULL) Adja meg a POPkiszolgáló nevét. Adjon meg a tartománynevet vagy az IP-címet Adja meg a POPkiszolgálóhoz való hozzáféréshez szükséges portszámot. POP User ID (NULL) Adja meg a POPkiszolgálóhoz való hozzáféréshez szükséges felhasználói azonosítót. POP Password (NULL) Adja meg a POPkiszolgálóhoz való hozzáféréshez szükséges jelszót. Use APOP APOP Support Nem Adja meg, hogy kívánja-e Igen használni az APOP funkciót. Mail Polling POP Receive Ki Adja meg a POPkiszolgálóhoz a bejövő Time (min) Interval 1 üzenetek lekérése miatti 5 hozzáférés időközét Domain filter Domain Filter Engedélyez Adja meg, hogy kívánja-e használni a tartományszűrési funkciót. Filter Policy with DENY Adja meg, hogy Domains kíván-e fogadni specified in ELFOGAD üzenetet a megadott the followings tartományból. Domain 1-5 Domain (NULL) Adja meg a tartománynevet, amelyre a tartományszűrő funkció vonatkozik. SMTP Send SMTP Sending Engedélyez Adja meg, hogy kívánja-e használni az SMTP ( ) küldési protokollját Hálózati beállítások

94 A hálózati beállítások menüpontjai az egyes segédprogramokban 5 5. Hálózati beállítások TELNET SMTP Server Name SMTP Port Number Printer Address Reply-To Address Address 1-5 Notify Mode 1-5 Alert Interval (Hours) 1-5 Consumable Warning Event 1-5 Consumable Warning Period 1-5 Webböngésző SMTP Server Name SMTP Port Number Printer Address Return Address Address 1-5 Error Notification Method Mail Sending Interval Consumables Warning Consumables Warning Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás (NULL) Adja meg a SMTPkiszolgáló nevét. Adja meg a tartománynevet vagy az IP-címet. Tartománynév megadásakor elsődleges és másodlagos DNSbeállításokat is meg kell határoznia Adja meg az SMTP-port számát. Általában az alapértelmezett beállítás használatos (NULL) Adja meg a nyomtató címét (NULL) Adja meg a visszaküldési címet. Alapesetben a hálózati rendszergazda címét adja meg (NULL) Adja meg a címzett címét. Legfeljebb 5 címet adhat meg ESEMÉNY (hiba esetén értesítés) IDŐSZAK (időszakos értesítés) Adja meg a hibáról való értesítés módját Adja meg az értesítési - 24 időközt. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Adja meg, hogy Azonnal legyen-e értesítés a nyomtatókellékekkel - (festékkazetta, 48H 45M fényérzékeny henger stb.) kapcsolatos Engedélyez figyelmeztetésekről. Ez a beállítás csak az [ESEMÉNY] lehetőség választásakor áll rendelkezésre Engedélyez Adja meg, hogy legyen-e értesítés a nyomtatókellékekkel (festékkazetta, fényérzékeny henger stb.) kapcsolatos figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre

95 A hálózati beállítások menüpontjai az egyes segédprogramokban A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Menüpont TELNET Webböngésző Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) Network Card Setup (Mac) Beállítási érték Leírás Consumable Error Event 1-5 Consumable Error Period 1-5 Maintenance Warning Event 1-5 Maintenance Warning Period 1-5 Maintenance Error Event 1-5 Maintenance Error Period 1-5 Consumables Error Consumables Error Maintenance Unit Warning Maintenance Unit Warning Maintenance Unite Error Maintenance Unite Error Adja meg, hogy Azonnal - legyen-e értesítés a nyomtatókellékekkel (festékkazetta, 48H 45M fényérzékeny henger stb.) kapcsolatos Engedélyez hibákról. Ez a beállítás csak az [ESEMÉNY] lehetőség választásakor áll rendelkezésre Engedélyez Adja meg, hogy legyen-e értesítés a nyomtatókellékekkel (festékkazetta, fényérzékeny henger stb.) kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Adja meg, hogy legyen-e Azonnal értesítés a szerkezeti egységekkel (beégető - egység, szalagegység 2H 0M stb.) kapcsolatos figyelmeztetésekről. - Ez a beállítás csak az 48H 45M [ESEMÉNY] lehetőség Engedélyez választásakor áll rendelkezésre Engedélyez Adja meg, hogy legyen-e értesítés a szerkezeti egységekkel (beégető egység, szalagegység stb.) kapcsolatos figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Adja meg, hogy legyen-e Azonnal értesítés a szerkezeti egységekkel (beégető - egység, szalagegység 48H 45M stb.) kapcsolatos hibákról. Ez a beállítás Engedélyez csak az [ESEMÉNY] lehetőség választásakor áll rendelkezésre Engedélyez Adja meg, hogy legyen-e értesítés a szerkezeti egységekkel (beégető egység, szalagegység stb.) kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Hálózati beállítások

96 A hálózati beállítások menüpontjai az egyes segédprogramokban 5 5. Hálózati beállítások TELNET Paper Supply Warning Event 1-5 Paper Supply Warning Period 1-5 Paper Supply Error Event 1-5 Paper Supply Error Period 1-5 Printing Paper Warning Event 1-5 Printing Paper Warning Period 1-5 Printing Paper Error Event 1-5 Webböngésző Paper Loading Warning Paper Loading Warning Paper Loading Error Paper Loading Error Printing Paper Warning Printing Paper Warning Printing Paper Error Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Adja meg, hogy Azonnal - legyen-e értesítés a papírral kapcsolatos figyelmeztetésekről. 0H 15M Ez a beállítás csak az [ESEMÉNY] lehetőség - 48H 45M választásakor áll rendelkezésre. Engedélyez Engedélyez Adja meg, hogy legyen-e értesítés a papírral kapcsolatos figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Adja meg, hogy legyen-e Azonnal értesítés a papírral kapcsolatos hibákról. - Ez a beállítás csak az 48H 45M [ESEMÉNY] lehetőség választásakor áll Engedélyez rendelkezésre Engedélyez Adja meg, hogy legyen-e értesítés a papírral kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Adja meg, hogy Azonnal legyen-e értesítés a papíradagolással - kapcsolatos 48H 45M figyelmeztetésekről. Ez a beállítás csak az Engedélyez [ESEMÉNY] lehetőség választásakor áll rendelkezésre Engedélyez Adja meg, hogy legyen-e értesítés a papíradagolással kapcsolatos figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Adja meg, hogy Azonnal legyen-e értesítés a papíradagolással - kapcsolatos hibákról. 2H 0M Ez a beállítás csak az [ESEMÉNY] lehetőség - választásakor áll 48H 45M rendelkezésre. Engedélyez

97 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Printing Paper Error Period 1-5 Storage Device Event 1-5 Storage Device Period 1-5 Print Result Warning Event 1-5 Print Result Warning Period 1-5 Printing Paper Error Event 1-5 Print Result Error Period 1-5 Webböngésző Printing Paper Error Storage Device Storage Device Print Result Warning Print Result Warning Printing Paper Error Printing Paper Error Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Engedélyez Adja meg, hogy legyen-e értesítés a papíradagolással kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Adja meg, hogy Azonnal legyen-e értesítés a tárolóeszközökkel - kapcsolatos hibákról. 48H 45M Ez a beállítás csak az [ESEMÉNY] lehetőség Engedélyez választásakor áll rendelkezésre Engedélyez Adja meg, hogy legyen-e értesítés a tárolóeszközökkel kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Adja meg, hogy Azonnal legyen-e értesítés a nyomathibákkal - kapcsolatos 48H 45M figyelmeztetésekről. Ez a beállítás csak az Engedélyez [ESEMÉNY] lehetőség választásakor áll rendelkezésre Engedélyez Adja meg, hogy legyen-e értesítés a nyomathibákkal kapcsolatban. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Adja meg, hogy Azonnal legyen-e értesítés a nyomathibákkal - kapcsolatban. Ez 2H 0M a beállítás csak az [ESEMÉNY] lehetőség - választásakor áll 48H 45M rendelkezésre. Engedélyez Engedélyez Adja meg, hogy legyen-e értesítés a nyomathibákkal kapcsolatban. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Hálózati beállítások

98 A hálózati beállítások menüpontjai az egyes segédprogramokban 5 5. Hálózati beállítások TELNET Interface Warning Event 1-5 Interface Warning Period 1-5 Interface Error Event 1-5 Interface Error Period 1-5 Security Warning Event 1-5 Security Warning Period 1-5 Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Interface Adja meg, hogy Warning legyen-e értesítés a Azonnal csatolófelületekkel - (hálózat stb.) kapcsolatos 48H 45M figyelmeztetésekről. Ez a beállítás csak az Engedélyez [ESEMÉNY] lehetőség választásakor áll rendelkezésre. Interface Engedélyez Adja meg, hogy Warning legyen-e értesítés a csatolófelületekkel (hálózat stb.) kapcsolatos figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre. Interface Adja meg, hogy Error legyen-e értesítés a Azonnal csatolófelületekkel - (hálózat stb.) kapcsolatos 2H 0M hibákról. Ez a beállítás csak az [ESEMÉNY] - lehetőség választásakor 48H 45M áll rendelkezésre. Engedélyez Interface Engedélyez Adja meg, hogy Error legyen-e értesítés a csatolófelületekkel (hálózat stb.) kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre. Security Adja meg, hogy legyen-e Azonnal értesítés a biztonsági funkciókkal kapcsolatos - figyelmeztetésekről. 2H 0M Ez a beállítás csak az [ESEMÉNY] lehetőség - választásakor áll 48H 45M rendelkezésre. Engedélyez Security Engedélyez Adja meg, hogy legyen-e értesítés a biztonsági funkciókkal kapcsolatos figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre

99 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Other Error Event 1-5 Other Error Period 1-5 Attached Info Printer Model Attached Info Network Model Attached Info Printer Serial Number Attached Info Printer Asset Number Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Others Adja meg, hogy legyen-e Azonnal - értesítés egyéb kritikus hibákkal kapcsolatban. Ez a beállítás csak az 2H 0M [ESEMÉNY] lehetőség választásakor áll - rendelkezésre. 48H 45M Engedélyez Others Engedélyez Adja meg, hogy legyen-e értesítés egyéb kritikus hibákkal kapcsolatban. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre. Attached Engedélyez Adja meg, hogy Information szerepeljen-e a nyomtató Printer Mode neve a kimenő üzenetben olvasható nyomtatási információk között. Attached Information Network Interface Attached Information Printer Serial Number Attached Information Printer Asset Number Engedélyez Adja meg, hogy szerepeljen-e a hálózati csatolófelület neve a kimenő üzenetben olvasható nyomtatási információk között Engedélyez Adja meg, hogy szerepeljen-e a nyomtató sorozatszáma a kimenő üzenetben olvasható nyomtatási információk között Engedélyez Adja meg, hogy szerepeljen-e a nyomtató eszközszáma a kimenő üzenetben olvasható nyomtatási információk között Hálózati beállítások Attached Info Printer Name Attached Info Printer Location Attached Info IP Address Attached Information Printer Name Attached Information Printer Location Attached Information IP Address Engedélyez Adja meg, hogy szerepeljen-e a rendszernév a kimenő üzenetben olvasható nyomtatási információk között Engedélyez Adja meg, hogy szerepeljen-e a rendszerhely a kimenő üzenetben olvasható nyomtatási információk között Engedélyez Adja meg, hogy szerepeljen-e az IP-cím a kimenő üzenetben olvasható nyomtatási információk között

100 A hálózati beállítások menüpontjai az egyes segédprogramokban 5 5. Hálózati beállítások TELNET Attached Info MAC Address Attached Info Short Printer Name Attached Info Printer URL Comment Line 1-4 Webböngésző Attached Information MAC Address Attached Information Short Printer Number Attached Information Printer URL Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Engedélyez Adja meg, hogy szerepeljen-e a MACcím a kimenő üzenetben olvasható nyomtatási információk között Engedélyez Adja meg, hogy szerepeljen-e a nyomtató rövid neve a kimenő üzenetben olvasható nyomtatási információk között Engedélyez Adja meg, hogy szerepeljen-e a nyomtató URL-címe a kimenő üzenetben olvasható nyomtatási információk között. Comment (NULL) Adja meg a kimenő üzenet mondatának végéhez csatolni kívánt megjegyzést. 4 sort adhat meg. Soronként legfeljebb 63 karakter adható meg. Ha a soronkénti karakterszám meghaladja az engedélyezett értéket, a program automatikusan beszúr egy új sort. SMTP Auth SMTP Authentication Setting Engedélyez Adja meg, hogy kívánja-e engedélyezni az SMTPhitelesítést. User ID User ID (NULL) Adja meg a felhasználói azonosítót az SMTPhitelesítéshez. User Password Password (NULL) Adja meg a jelszót az SMTP-hitelesítéshez

101 A hálózati beállítások menüpontjai az egyes segédprogramokban Karbantartás TELNET LAN Scale Setting HEX Dump Mode HUB Link Setting Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás LAN Scale Normál [Normál]: Általában ez Setting Kicsi a beállítás javasolt. A nyomtató még akkor is hatékonyan működik, ha hurokmentes protokollt használó hubhoz csatlakozik. Ha csak néhány számítógépből álló LAN hálózathoz csatlakozik, hosszabb ideig tart a nyomtató indítása. [Kicsi]: Ez a beállítás néhány számítógépből álló LAN hálózattal, valamint nagyméretű LAN hálózattal való használatra egyaránt alkalmas. Ha hurokmentes protokollt használó hubhoz csatlakozik, lehetséges, hogy a nyomtató hatékonysága nem lesz megfelelő. HEX Dump Nem Az összes fogadott Igen nyomtatási adat hexadecimális formátumban jelenik meg. A módból való kilépéshez indítsa újra a nyomtatót. HUB Link Setting AUTOMATIKUS EGYEZTETÉS 100BASE-TX FULL 100BASE-TX HALF 10BASE-T FULL 10BASE-T HALF Adja meg a hub és a nyomtató közötti adatátviteli sebességet és módot. Általában az [AUTOMATIKUS EGYEZTETÉS] beállítás javasolt. - TCP ACK Típus1 Típus2 A TCP-nyugta típusának kiválasztására szolgál. Az [Típus1] beállítás választásakor a nyomtató minden csomagra külön ad választ. A [Típus2] beállítás választásakor a nyomtató egyszerre több csomagra ad választ. A [Típus2] beállítás rövidítheti a nyomtatáshoz szükséges időt, amennyiben a hub beállítása miatt megnőtt ez az idő. Általában az [Típus1] beállítás használatos Hálózati beállítások

102 A hálózati beállítások menüpontjai az egyes segédprogramokban Biztonság 5 5. Hálózati beállítások TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás FTP FTP Engedélyez Adja meg, hogy kíván-e FTP-kapcsolaton keresztül hozzáférni a nyomtatóhoz. Telnet Telnet Engedélyez Adja meg, hogy kíván-e Telnet protokollon keresztül hozzáférni a nyomtatóhoz. Web (Default Port 80) Web (Port No.: 80) Webes beállítások Webes beállítások Weboldal beállításai Engedélyez Adja meg, hogy kíván-e webböngészőn keresztül hozzáférni a nyomtatóhoz. Web (IPP) Web Adja meg a nyomtató weboldalának eléréséhez használt portszámot. IPP (Default Port 631) IPP (Port No.: 631) Engedélyez Adja meg, hogy kívánja-e használni az IPP protokollt. SNMP SNMP Engedélyez Adja meg, hogy kíván-e SNMP protokollon keresztül hozzáférni a nyomtatóhoz. Általában az [Engedélyez] beállítás javasolt. SMTP Engedélyez Adja meg, hogy kívánja-e ( ) használni az SMTP küldési funkciót. SMTP SMTP Adja meg az SMTP protokollhoz használt portszámot. POP ( ) POP Engedélyez Adja meg, hogy kívánja-e használni a POP3 protokollt. POP POP Adja meg a POP protokollhoz használt portszámot. SNTP SNTP Engedélyez Adja meg, hogy kívánja-e használni az SNTP protokollt. Local Ports Local Ports Engedélyez Adja meg, hogy kíván-e használni egyedi protokollt

103 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás TCP/IP Engedélyez Adja meg, hogy kívánja-e használni a TCP/IP protokollt Hálózati beállítások IP-szűrés TELNET NetBEUI NetBEUI Engedélyez Adja meg, hogy kívánja-e használni a NetBEUI protokollt. NetBIOS NetBIOS over Engedélyez Adja meg, hogy kívánja-e over TCP TCP használni a NetBIOS funkciót a TCP protokoll felett. NetWare NetWare Engedélyez Adja meg, hogy kívánja-e használni a NetWare protokollt. EtherTalk EtherTalk Engedélyez Adja meg, hogy kívánja-e használni az EtherTalk protokollt. Password Network Password Jelszómódosítás Jelszómódosítás Jelszó váltás (MAC-cím utolsó hat számjegye) Legfeljebb 15 alfanumerikus karaktert megadva módosítsa a hálózati rendszergazda jelszóját. A jelszónál van különbség a kis- és a nagybetűk között. Ha elfelejti a megadott jelszót, nem módosíthatja. Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás IP Filtering IP Filtering Engedélyez Adja meg, hogy kívánja-e használni az IP-szűrés funkciót, amely IPcím alapján korlátozza a hozzáférést. Ehhez a funkcióhoz az IPcímek alapos ismerete szükséges. Általában a [] beállítás használatos. Az [Engedélyez] beállítás választásakor ügyeljen a további elemek helyes beállítására, ellenkező esetben a TCP/IPkapcsolaton keresztüli hozzáférés nem lesz engedélyezve

104 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Start Address #1-10 End Address #1-10 Webböngésző Start Address 1-10 End Address 1-10 Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Adja meg az IP-címeket, amelyek hozzáférhetnek a nyomtatóhoz. Különálló címeket és címtartományt is megadhat. Címtartomány esetén meg kell adnia a kezdő és a záró címet. A érték megadásával letiltja a beállítást Hálózati beállítások IP Address Range #1-10 Printing IP Address Range #1-10 Configuration Admin IP Address Printing Engedélyez Adja meg, hogy az 1 10 IP-címtartományban megadott IP-címek számára engedélyezi-e a nyomtatást. Configuration 1-10 Administrator s IP Address to Register Engedélyez Adja meg, hogy az 1 10 IP-címtartományban megadott IP-címek számára engedélyezi-e a konfiguráció módosítását Adja meg a rendszergazda IP-címét. Csak erről a címről lehet mindig hozzáférni a nyomtatóhoz. Ne feledje, hogy amikor a rendszergazda proxykiszolgálón keresztül fér hozzá a nyomtatóhoz, a beállítás értéke a proxykiszolgáló címére van beállítva, és a proxykiszolgálón keresztül valamennyi hozzáférés engedélyezett. Javasoljuk, hogy a rendszergazda proxykiszolgáló használata nélkül férjen hozzá a nyomtatóhoz

105 A hálózati beállítások menüpontjai az egyes segédprogramokban MAC-címek szűrése A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Menüpont TELNET Webböngésző Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) Network Card Setup (Mac) Beállítási érték Leírás MAC Address Filtering MAC Address Access MAC Address #1-50 Admin MAC Address MAC Address Filtering MAC Address Access MAC Address #1-50 Administrator s MAC Address to Register Engedélyez Adja meg, hogy kívánja-e használni a MACcímek szűrése funkciót, amely csak a megadott MAC-címeknek teszi lehetővé a hozzáférést. Ehhez a funkcióhoz a MAC-címek alapos ismerete szükséges. Általában a [] beállítás használatos. Az [Engedélyez] beállítás választásakor ügyeljen a további elemek helyes beállítására, ellenkező esetben semmilyen hozzáférés nem lesz engedélyezett a hálózatról ELFOGAD DENY Adja meg, hogy engedélyezi vagy letiltja-e az 1 50 MACcímtartományban megadott MAC-címekről való hozzáférést :00:00: 00:00: :00:00: 00:00:00 Adja meg a MAC-címeket, amelyek hozzáférhetnek a nyomtatóhoz. A 00:00:00:00:00:00 érték megadásával letiltja a beállítást. Adja meg a rendszergazda MACcímét. Csak erről a címről lehet mindig hozzáférni a nyomtatóhoz. Ne feledje, hogy amikor a rendszergazda proxykiszolgálón keresztül fér hozzá a nyomtatóhoz, a beállítás értéke a proxykiszolgáló címére van beállítva, és a proxykiszolgálón keresztül valamennyi hozzáférés engedélyezett. Javasoljuk, hogy a rendszergazda proxykiszolgáló használata nélkül férjen hozzá a nyomtatóhoz Hálózati beállítások

106 A hálózati beállítások menüpontjai az egyes segédprogramokban SSL/TLS 5 5. Hálózati beállítások TELNET Cipher (SSL/TLS) Cipher Strength Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Cipher Strength - Certificate Generation - Common Name Gyenge Adja meg a rejtjelezés Normál erősségét. Erős SSL/TLS Be Adja meg, hogy kívánja-e Ki használni az SSL-/TLSprotokollt Önaláírt tanúsítvány használata (önaláírt tanúsítvány) Hitelesítésszolgáltató által aláírt tanúsítvány használata (hitelesítésszolgáltató által aláírt tanúsítvány) Hozzon létre önaláírt tanúsítványt. Létrehozhat CSR-t is, amelyet elküld a hitelesítésszolgáltatónak, majd telepítheti a hitelesítésszolgáltató által kiadott tanúsítványt (Nyomtató IP-címe) A menüpont rögzített értéke önaláírt tanúsítvány létrehozásakor a nyomtató IP-címe. - Organization (NULL) A szervezet neve: adja meg a szervezet hivatalos nevét. Legfeljebb 64 karaktert adhat meg. - Organization Unit (NULL) Szervezeti egység: adja meg a szervezeten belüli alegység, például részleg vagy osztály nevét. Legfeljebb 64 karaktert adhat meg. - Locality (NULL) A város neve: adja meg a város vagy hely nevét, ahol a szervezet található. Legfeljebb 128 karaktert adhat meg. - State/Province (NULL) Állam/megye: adja meg az állam vagy megye nevét, ahol a szervezet található. Legfeljebb 128 karaktert adhat meg. - Country/ Region (NULL) Országkód: adja meg az ország vagy térség kétbetűs ISO-kódját, ahol a szervezet található. (Például: JP (Japán), US (Amerikai Egyesült Államok)) Legfeljebb 2 karaktert adhat meg. - Key Type RSA Adja meg a titkosított adatátvitelhez használt kulcs típusát

107 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás - Key Size bit Adja meg a titkosított adatátvitelhez használt 1024 bit kulcs méretét. 512 bit SNTP A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. TELNET Webböngésző Menüpont Konfigurációs Network eszköz Network Card Beállítási érték Leírás (Network Card Setup Setup Setting beépülő (Windows) (Mac) modul) SNTP SNTP Engedélyez Adja meg, hogy kívánja-e használni az SNTP protokollt. NTP Server (Pri.) NTP Server (Sec.) Adjust Interval Local Time Zone Daylight Saving NTP Server (Pri.) NTP Server (Sec.) Adjust Interval (NULL) Adja meg annak az elsődleges NTPkiszolgálónak az IP-címét, amelyről a program lekéri az időadatokat (NULL) Adja meg annak a másodlagos NTPkiszolgálónak az IP-címét, amelyről a program lekéri az időadatokat óra Adja meg az 12 óra 24 óra időadatoknak az elsődleges vagy a másodlagos NTPkiszolgálóról való beszerzésének rendszerességét. Time Zone :00 Adja meg a greenwichi középidőtől való időeltolódás értékét. Daylight Saving Be Adja meg, hogy kívánja-e Ki használni a nyári időszámítást Hálózati beállítások

108 A hálózati beállítások menüpontjai az egyes segédprogramokban Feladatlista TELNET Webböngésző - Job queue display setting Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Dokumentumnév Feladat feltétele Feladattípus Számítógépnév Felhasználónév Nyomtatott lapok száma Átviteli idő Átviteli port Leírás Válassza ki a nyomtatásra váró feladatok (nyomtatási adatok) listáján megjelenő elemeket. Ha nem választott ki semmit, az alapértelmezés szerint kiválasztott elemek jelennek meg Hálózati beállítások Webes nyomtatás A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. TELNET Webböngésző Menüpont Konfigurációs Network eszköz Network Card Beállítási érték Leírás (Network Card Setup Setup Setting beépülő (Windows) (Mac) modul) - Paper Tray tálca Válassza ki a Többc.adagoló 2. tálca nyomtatáshoz használt tálcát. (A 2. tálca akkor jelenik meg, ha van a nyomtatóban kiegészítő tálca.) - Copies Adja meg a nyomtatni kívánt példányok számát. Legfeljebb 999-et adhat meg. - Collate Bejelölve Adja meg, hogy kívánja-e Nincs bejelölve leválogatni a kiadott lapokat. - Fit to page Bejelölve Adja meg, hogy a Nincs bejelölve program igazítsa-e a PDFfájl méretét a tálcában lévő papírhoz, ha a PDFfájlban és a tálcához beállított papírméret eltérő. - Duplex printing (NULL) Adja meg a kétoldalas Hosszú él nyomtatás kötési módját. Rövid él - Page Select Bejelölve Nincs bejelölve Az első és az utolsó oldal megadásával határozza meg a nyomtatni kívánt oldalakat. - PDF Password Bejelölve Nincs bejelölve Titkosított PDF-fájl nyomtatásakor válassza ezt az elemet, és adja meg a jelszót

109 A hálózati beállítások menüpontjai az egyes segédprogramokban IEEE802.1X TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás 802.1X IEEE802.1X Engedélyez Adja meg, hogy kívánja-e használni az IEEE802.1X szabványt. EAP Type EAP Type EAP-TLS Válassza ki az EAP módot. PEAP EAP User EAP User (NULL) Adja meg az EAP protokollhoz használt felhasználónevet. Ez a lehetőség csak az EAP- TLS/PEAP típus választása esetén aktív. Legfeljebb 64 alfanumerikus karaktert adhat meg. EAP Password Use SSL Certificate EAP Password (NULL) Adja meg az EAP protokollhoz használt felhasználónévhez tartozó jelszót. Ez a lehetőség csak a PEAP típus választása esetén aktív. Legfeljebb 64 alfanumerikus karaktert adhat meg. Use SSL Certificate Engedélyez Adja meg, hogy kíván-e SSL-/TLS-tanúsítványt használni az IEEE802.1X szabvány szerinti hitelesítéshez. Ha nincs SSL-/TLS-tanúsítvány, nem választható ki az ENGEDÉLYEZ lehetőség. Ez a lehetőség csak az EAP-TLS típus választása esetén aktív. Authenticate Authenticate Engedélyez Adja meg, hogy CAtanúsítvánnyal kívánja-e Server Server elvégezni a RADIUS kiszolgálóról küldött tanúsítvány hitelesítését. EAP retry Adja meg az - 3 IEEE802.1X szabvány szerinti hitelesítés próbálkozásainak számát. - Legfeljebb 9 próbálkozás állítható be. Általában 9 a gyári alapbeállítás használata javasolt. EAP timeout Adja meg, hogy - IEEE802.1X szabvány szerinti hitelesítéskor 60 mennyi legyen a kiszolgáló válaszadásának időkorlátja. 10 és 60 másodperc közötti értéket adjon meg. Általában a gyári alapbeállítás használata javasolt Hálózati beállítások

110 A hálózati beállítások menüpontjai az egyes segédprogramokban IPSec 5 5. Hálózati beállítások TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás IPSec IPSec Engedélyez Adja meg, hogy kívánja-e használni az IPSec szabványt. - IP Address IKE Encryption Algorithm - IKE Hash Algorithm Adja meg, hogy melyik állomáscímen engedélyezi az IPSec funkció általi adatátvitelt. IPv4 címnél ponttal elválasztott egybájtos karaktereket használjon. Globális IPv6 címnél kettősponttal elválasztott, egybájtos alfanumerikus karaktereket adjon meg. Helyi kapcsolati IPv6 címek nem használhatók DES-CBC Adja meg az IKE DES-CBC titkosítási módot SHA-1 Adja meg az IKE MD5 kivonatolási módot. - Diffie-Hellman Group1 Adja meg az 1. fázisú Group Group2 ajánlatban szereplő Diffie- Hellman csoportot. - LifeTime Állítsa be az ISAKMP SA élettartamát. Általában a gyári alapbeállítás használata javasolt. - Pre-shared Key (NULL) Adja meg az előmegosztott kulcsot. - Key PFS Kulcs sérülés utáni titkosságvédelme NOPFS - Diffie-Hellman Group when Group1 Key PFS Nincs Enable Adja meg, hogy kívánja-e használni a kulcs sérülés utáni titkosságvédelmi (PFS) funkcióját Group2 Adja meg a kulcs sérülés utáni titkosságvédelmi funkciójához használt Diffie-Hellman csoportot. - ESP Engedélyez Adja meg, hogy kívánja-e Tilt használni az ESPprotokollt. - ESP Encryption Algorithm - ESP Authentication Algorithm DES-CBC Adja meg az ESP DES-CBC titkosítási algoritmusát SHA-1 Adja meg az ESP MD5 hitelesítési algoritmusát. Ki

111 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás - AH Engedélyez Adja meg, hogy kívánja-e Tilt használni a hitelesítési fejlécet (AH). - AH Authentication Algorithm SHA-1 Adja meg az AH titkosítási MD5 algoritmusát. - LifeTime Adja meg az IPSec SA 3600 élettartamát. Általában a gyári alapbeállítás használata javasolt Hálózati beállítások

112 AZ IP-cím beállítása AZ IP-cím beállítása Mi az IP-cím? Nyomtató és számítógép TCP/IP protokollt használó hálózaton keresztüli csatlakoztatásához IPcímeket kell beállítani. Az IP-címek a hálózatba kötött számítógépek és nyomtatók címei. Ha az IP-cím beállítása helytelen, a nyomtató és a számítógép nem tud egymással adatátvitelt folytatni, mert nincs meghatározva az adatküldési cím. Macintosh számítógép hálózaton keresztüli csatlakoztatásához az EtherTalk protokoll használatos. Ilyen esetben nincs szükség az IP-cím beállítására. Ha webböngészőt kíván használni Macintosh rendszeren, be kell állítania az IP-címet. (Példa) Számítógép 5 IP-cím : Hálózati cím Állomásazonosító 5. Hálózati beállítások Alhálózati maszk : Átjáró : Nyomtató IP-cím : Hálózati cím Állomásazonosító Alhálózati maszk : Átjáró : Az IP-címben nem szerepelhet akármilyen számjegy vagy érték. Az IP-cím megadására szabályok vonatkoznak. Az IP-cím 4 darab, 3 számjegyből álló szegmensből épül fel. A fenti példában a a hálózati címet jelölő szegmens, az utolsó szegmens, vagyis a példában a 3 és a 2 számmal jelzett érték az állomásazonosító. Az általános felépítésű hálózatokban az adatátvitelhez meg kell egyeznie a számítógép és a nyomtató hálózati címének. Minden eszköznél az tartományból választott egyedi állomásazonosítót kell megadni. Az IP-címen kívül alhálózati maszkot és átjárót is meg kell határozni. Az alhálózati maszk leggyakoribb beállítása a Az átjáró beállításához használja a hálózatban lévő útválasztó IPcímét. Általános hálózati konfiguráció esetén ugyanazt az alhálózati maszkot és átjárót kell használni a számítógéphez és a nyomtatóhoz

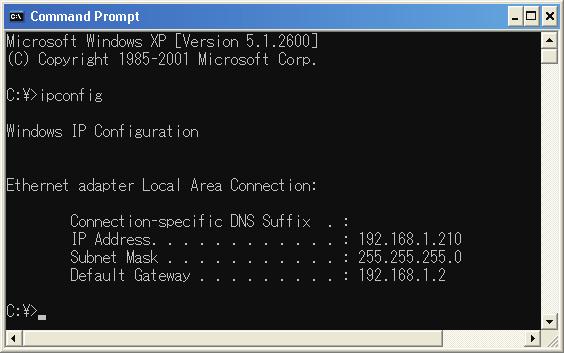

113 AZ IP-cím beállítása A számítógép IP-címe Ellenőrizze a számítógép aktuális IP-címét. A számítógép IP-címe függ a hálózati környezettől, amelyhez csatlakozik. Internet használata esetén a számítógép IP-címe a szolgáltató vagy az útválasztó gyártója által megadott értékre van beállítva. Kérdezze meg a szolgáltatótól vagy az útválasztó gyártójától az IP-cím beállítási értékét, vagy azt, hogy használnak-e kiszolgálót, például DHCP-kiszolgálót. Ha a számítógép irodai hálózathoz csatlakozik, és van hálózati rendszergazda, az IP-címmel kapcsolatban a rendszergazdánál érdeklődjön. Általában a számítógép alapértelmezett IP-címbeállítása az IP-cím automatikus beszerzése. A legtöbb otthoni használatra készült útválasztó (ADSL- vagy ISDN-útválasztó) DHCP-kiszolgáló szerepet lát el, vagyis ha a számítógép ezen otthoni útválasztók egyikéhez csatlakozik, a számítógép bekapcsoláskor automatikusan beszerzi az IP-címet a kiszolgálótól. Ha nem biztos benne, hogy a számítógép milyen IP-címet szerez be, a következő eljárással ellenőrizheti a számítógép IP-címét. Az IP-cím ellenőrzési módja az operációs rendszer verziójától függően eltérő lehet. A részleteket az operációs rendszer felhasználói kézikönyvében találja. Windows operációs rendszer esetén 1 Indítsa el a Windows operációs rendszert. 5 2 Indítsa el az MS-DOS parancssort. (Windows Vista, Windows Server 2008, Windows XP és Windows Server 2003 operációs rendszer esetén) Válassza a [Start] > [Minden program] > [Kellékek] > [Parancssor] lehetőséget. (Windows 2000 operációs rendszer esetén) Válassza a [Start] > [Program] > [Kellékek] > [Parancssor] lehetőséget. 3 A billentyűzet segítségével írja be az ipconfig parancsot, majd nyomja meg az [Enter] billentyűt. Megjelenik az IP-cím, az alhálózati maszk és az átjáró aktuális beállítása. 5. Hálózati beállítások (Windows XP operációs rendszer esetén) Macintosh operációs rendszer esetén 1 Indítsa el a Macintosh operációs rendszert. 2 Válassza az [Apple menü] > [Rendszerbeállítások] > [Internet és hálózat] > [Hálózat] > [Megjelenítés] lehetőséget. Ezt követően válassza a [Beépített Ethernet] lehetőséget, majd a [TCP/IP] lapot. Ha a [Rendszerbeállítások] pontnál nem jelennek meg a menüpontok, kattintson a [Mindent megjelenít]
