Kompakt 7 LCD TFT Digitális Video Rögzítő + SATA HDD 500 GB + 4 X IR LED KÜLTÉRI KAMERA SZETT

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Kompakt 7 LCD TFT Digitális Video Rögzítő + SATA HDD 500 GB + 4 X IR LED KÜLTÉRI KAMERA SZETT"

Átírás

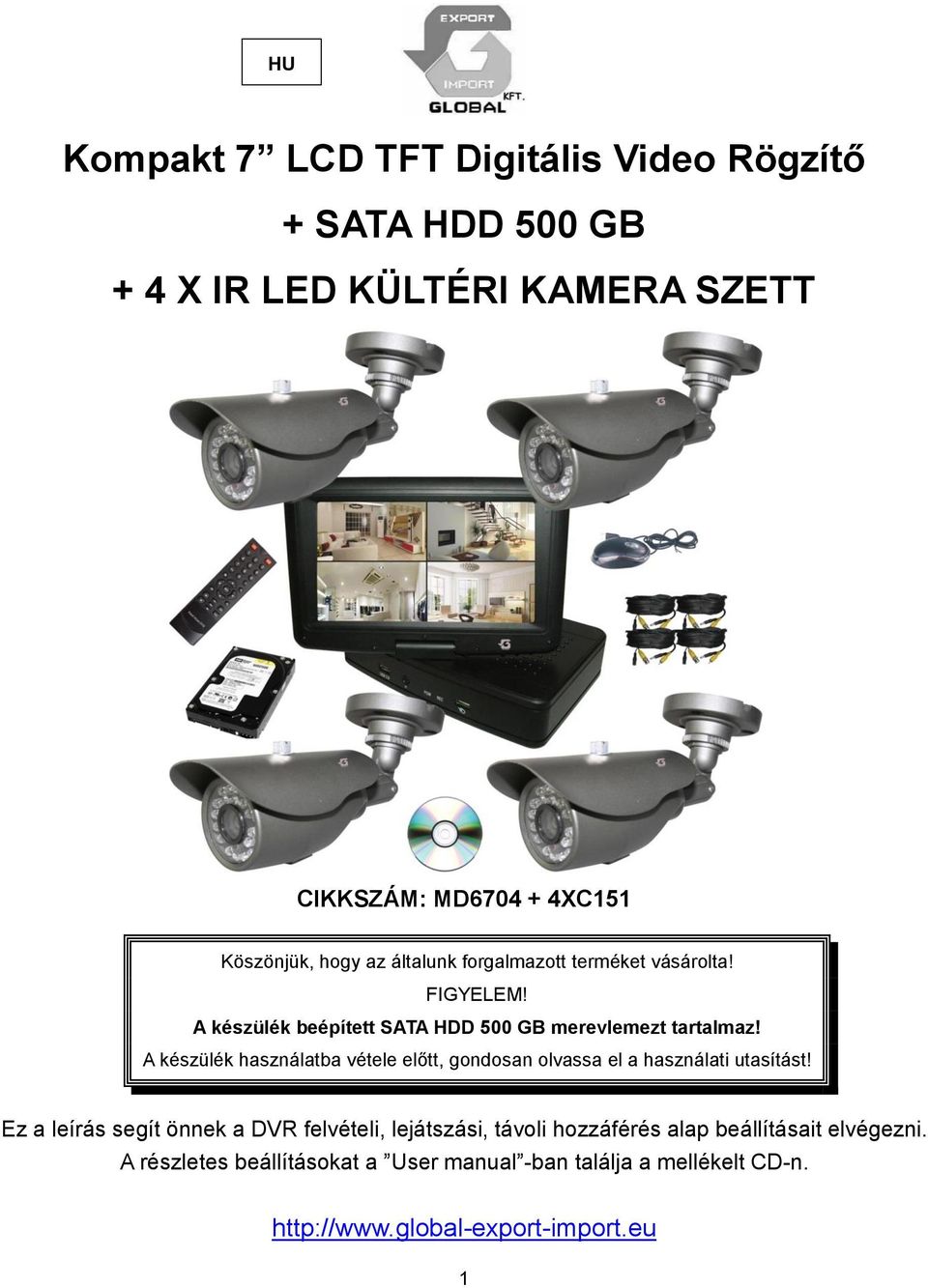

1 HU Kompakt 7 LCD TFT Digitális Video Rögzítő + SATA HDD 500 GB + 4 X IR LED KÜLTÉRI KAMERA SZETT CIKKSZÁM: MD XC151 Köszönjük, hogy az általunk forgalmazott terméket vásárolta! FIGYELEM! A készülék beépített SATA HDD 500 GB merevlemezt tartalmaz! A készülék használatba vétele előtt, gondosan olvassa el a használati utasítást! Ez a leírás segít önnek a DVR felvételi, lejátszási, távoli hozzáférés alap beállításait elvégezni. A részletes beállításokat a User manual -ban találja a mellékelt CD-n. 1

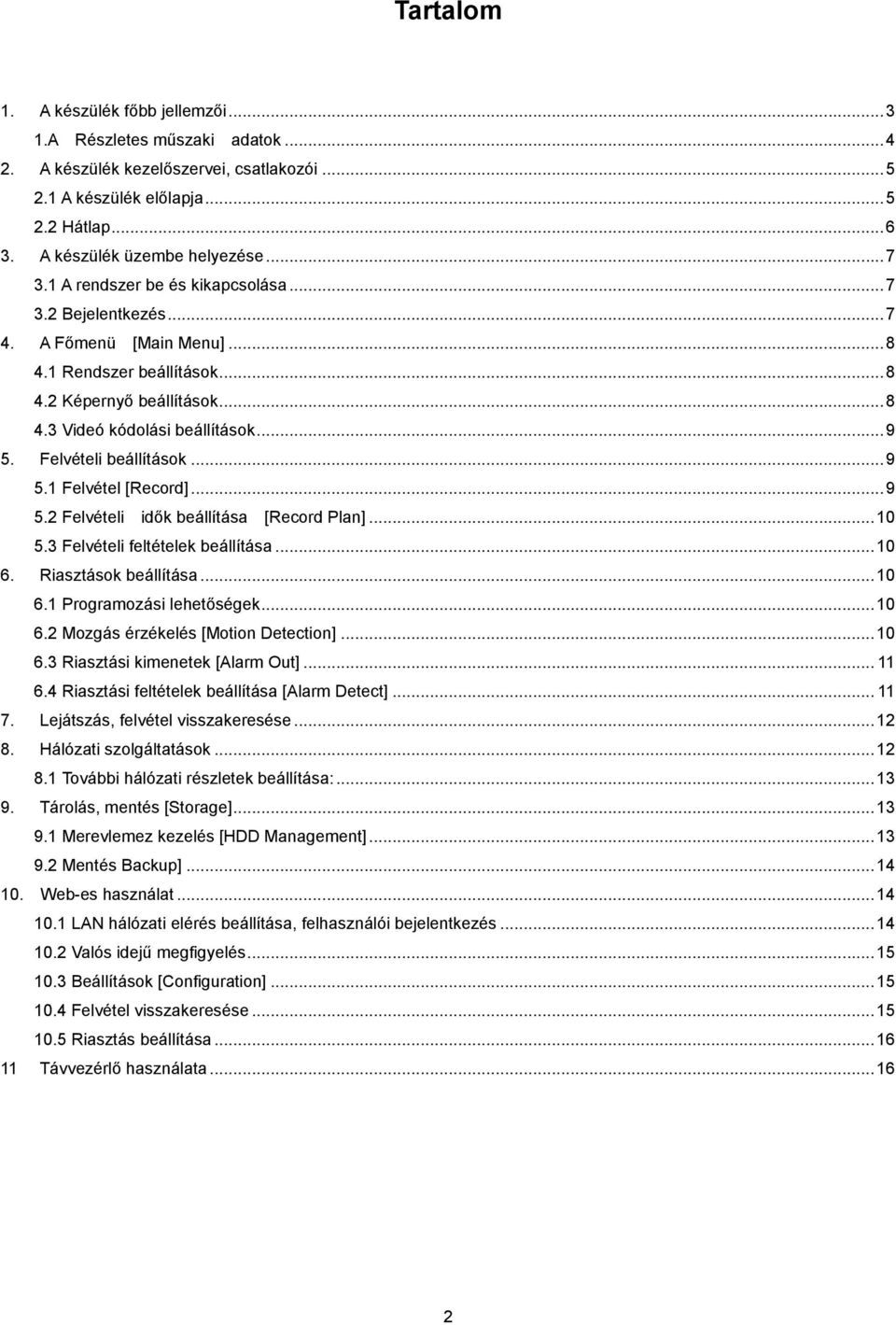

2 Tartalom 1. A készülék főbb jellemzői A Részletes műszaki adatok A készülék kezelőszervei, csatlakozói A készülék előlapja Hátlap A készülék üzembe helyezése A rendszer be és kikapcsolása Bejelentkezés A Főmenü [Main Menu] Rendszer beállítások Képernyő beállítások Videó kódolási beállítások Felvételi beállítások Felvétel [Record] Felvételi idők beállítása [Record Plan] Felvételi feltételek beállítása Riasztások beállítása Programozási lehetőségek Mozgás érzékelés [Motion Detection] Riasztási kimenetek [Alarm Out] Riasztási feltételek beállítása [Alarm Detect] Lejátszás, felvétel visszakeresése Hálózati szolgáltatások További hálózati részletek beállítása: Tárolás, mentés [Storage] Merevlemez kezelés [HDD Management] Mentés Backup] Web-es használat LAN hálózati elérés beállítása, felhasználói bejelentkezés Valós idejű megfigyelés Beállítások [Configuration] Felvétel visszakeresése Riasztás beállítása Távvezérlő használata

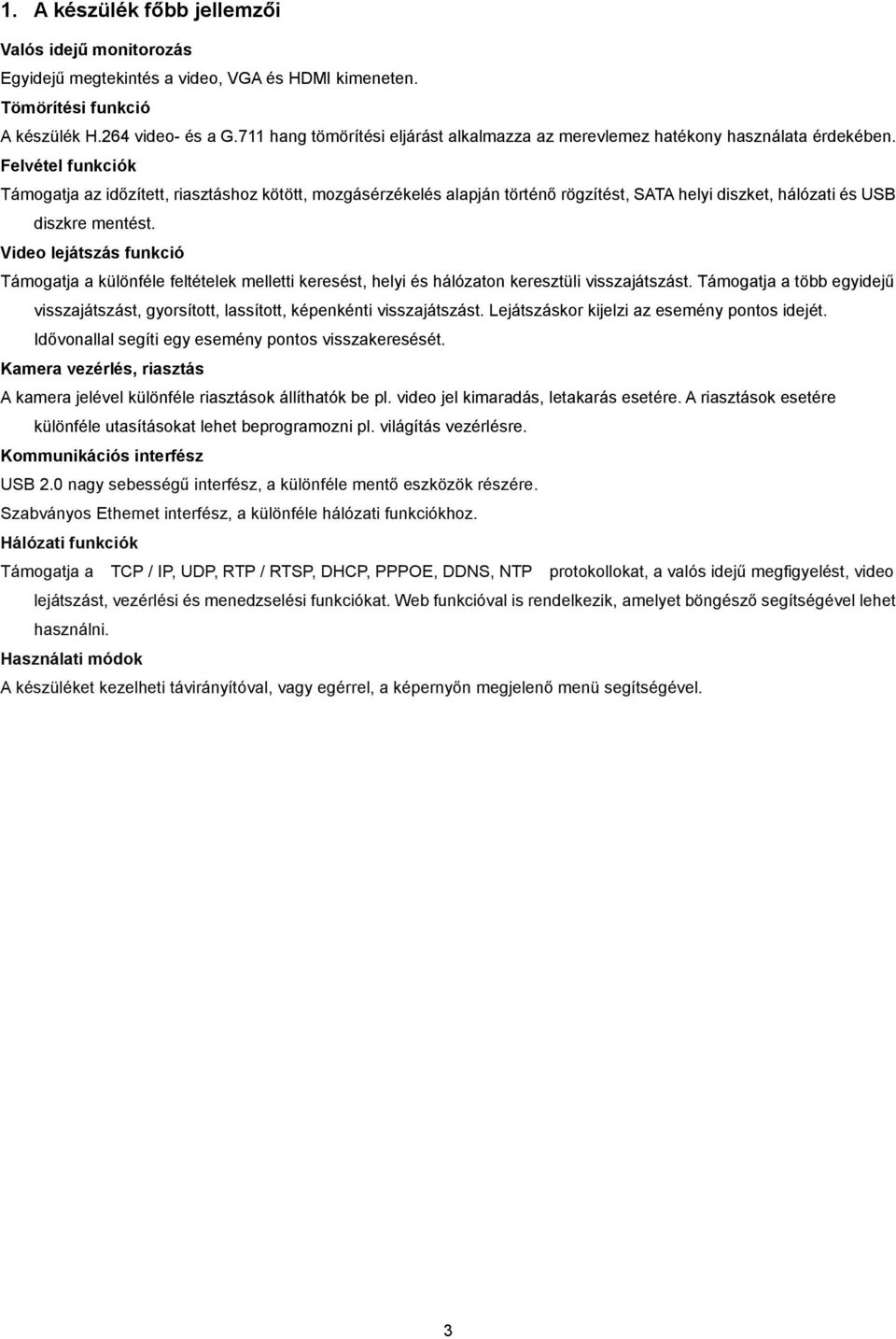

3 1. A készülék főbb jellemzői Valós idejű monitorozás Egyidejű megtekintés a video, VGA és HDMI kimeneten. Tömörítési funkció A készülék H.264 video- és a G.711 hang tömörítési eljárást alkalmazza az merevlemez hatékony használata érdekében. Felvétel funkciók Támogatja az időzített, riasztáshoz kötött, mozgásérzékelés alapján történő rögzítést, SATA helyi diszket, hálózati és USB diszkre mentést. Video lejátszás funkció Támogatja a különféle feltételek melletti keresést, helyi és hálózaton keresztüli visszajátszást. Támogatja a több egyidejű visszajátszást, gyorsított, lassított, képenkénti visszajátszást. Lejátszáskor kijelzi az esemény pontos idejét. Idővonallal segíti egy esemény pontos visszakeresését. Kamera vezérlés, riasztás A kamera jelével különféle riasztások állíthatók be pl. video jel kimaradás, letakarás esetére. A riasztások esetére különféle utasításokat lehet beprogramozni pl. világítás vezérlésre. Kommunikációs interfész USB 2.0 nagy sebességű interfész, a különféle mentő eszközök részére. Szabványos Ethernet interfész, a különféle hálózati funkciókhoz. Hálózati funkciók Támogatja a TCP / IP, UDP, RTP / RTSP, DHCP, PPPOE, DDNS, NTP protokollokat, a valós idejű megfigyelést, video lejátszást, vezérlési és menedzselési funkciókat. Web funkcióval is rendelkezik, amelyet böngésző segítségével lehet használni. Használati módok A készüléket kezelheti távirányítóval, vagy egérrel, a képernyőn megjelenő menü segítségével. 3

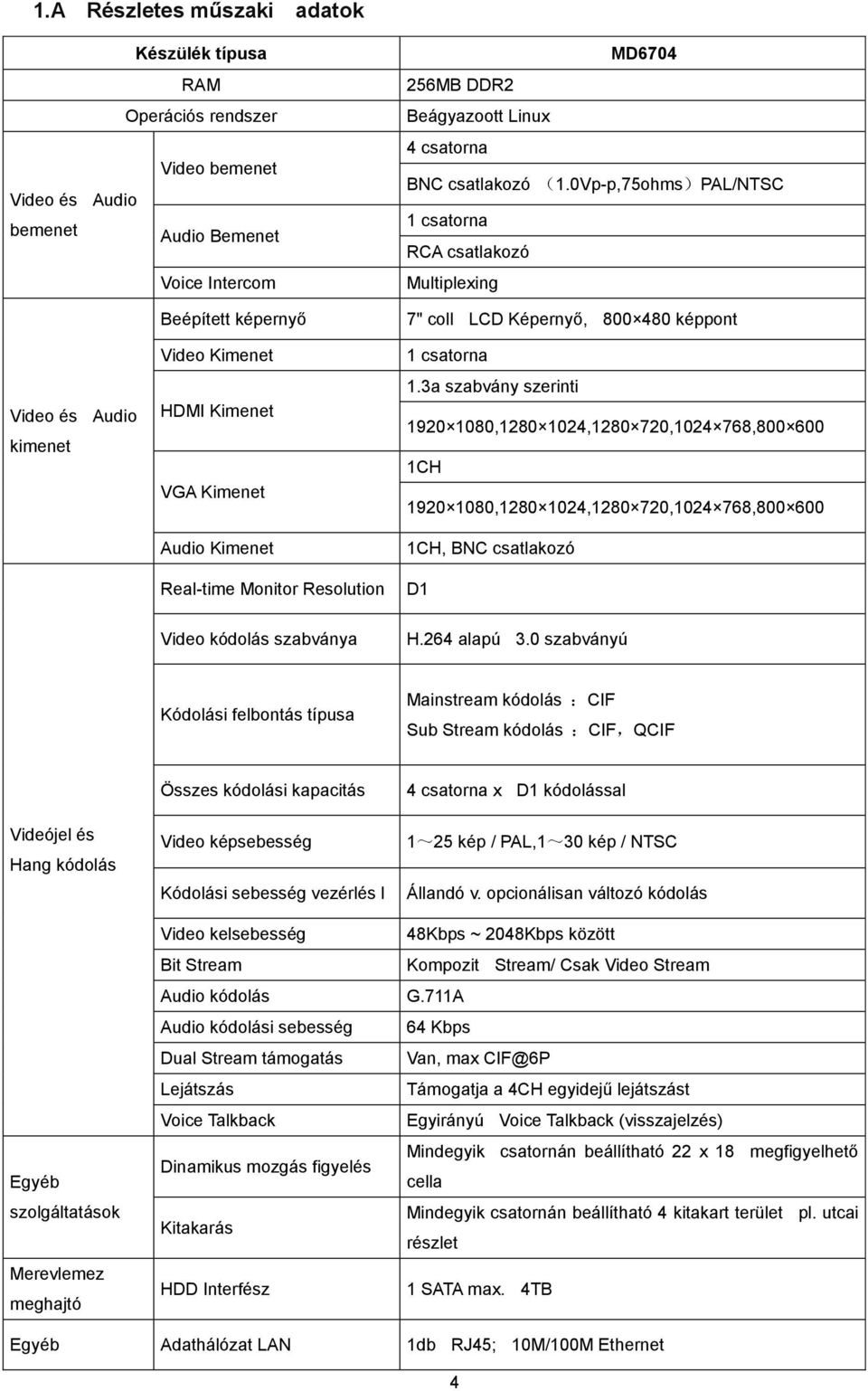

4 1.A Részletes műszaki adatok Készülék típusa RAM Operációs rendszer Video bemenet Video és Audio bemenet Audio Bemenet Voice Intercom Beépített képernyő MD MB DDR2 Beágyazoott Linux 4 csatorna BNC csatlakozó (1.0Vp-p,75ohms)PAL/NTSC 1 csatorna RCA csatlakozó Multiplexing 7" coll LCD Képernyő, képpont Video és Audio kimenet Video Kimenet HDMI Kimenet VGA Kimenet Audio Kimenet Real-time Monitor Resolution 1 csatorna 1.3a szabvány szerinti , , , , CH , , , , CH, BNC csatlakozó D1 Video kódolás szabványa H.264 alapú 3.0 szabványú Kódolási felbontás típusa Mainstream kódolás :CIF Sub Stream kódolás :CIF,QCIF Videójel és Hang kódolás Egyéb szolgáltatások Merevlemez meghajtó Összes kódolási kapacitás Video képsebesség Kódolási sebesség vezérlés l Video kelsebesség Bit Stream Audio kódolás Audio kódolási sebesség Dual Stream támogatás Lejátszás Voice Talkback Dinamikus mozgás figyelés Kitakarás HDD Interfész 4 csatorna x D1 kódolással 1~25 kép / PAL,1~30 kép / NTSC Állandó v. opcionálisan változó kódolás 48Kbps ~ 2048Kbps között Kompozit Stream/ Csak Video Stream G.711A 64 Kbps Van, max Támogatja a 4CH egyidejű lejátszást Egyirányú Voice Talkback (visszajelzés) Mindegyik csatornán beállítható 22 x 18 megfigyelhető cella Mindegyik csatornán beállítható 4 kitakart terület pl. utcai részlet 1 SATA max. 4TB Egyéb Adathálózat LAN 1db RJ45; 10M/100M Ethernet 4

5 csatlakozások USB Interface 2 db USB2.0 csatlakozás Méret 240x135x550mm(W D H) Készülék Nettó súly 1.3Kg(without HDD) Felhasználhatóság Desk Type Install Tápegység 220V±10% 47Hz~63Hz Működési hőmérséklet Elektromos Működési adatok 10%--90% nedvességtartomány Teljesítmény felvétel 13W, merevlemezzel 2. A készülék kezelőszervei, csatlakozói 2.1 A készülék előlapja Forgatható és dönthető LCD kijelző A kijelző függőleges irányban dönthető, mint egy notebook kijelző, továbbá illetve kihajtás után 180 fokkal jobbra is elforgatható. Készülékház Szám Név Funkció 1 USB USB csatlakozás memory stick, egér stb. részére 2 IR Infra vevő a távszabályzóhoz 3 LED POW: Bekapcsolva,REC: Felvétel 4 USB USB csatlakozás memory stick, egér stb. részére. 5

6 2.2 Hátlap Szám Név Leírás 1 V1-V4 Video bemeneti csatlakozók / BNC 2 Vo Videojel kimeneti csatlakozó / BNC 3 HDMI HDMI kimeneti csatlakozás 4 Ain-Aout Hang ki és bemeneti csatlakozók. / RCA 5 VGA VGA kimeneti csatlakozó. 6 LAN RJ-45 Ethernet csatlakozó / Link és traffic LED jelzéssel 7 DC 12V DC 12V 4A adapter bemenet Figyelem! - Csak a gyártó által meghatározott merevlemezt használja. - Az első indítás során a készülék a diszket formázni fogja, így az adatokat törölni fogja. - A videó rögzítési kapacitás függ a HDD méretétől, valamint a DVR beállítási paramétereitől (lásd 9.3 fejezet) 6

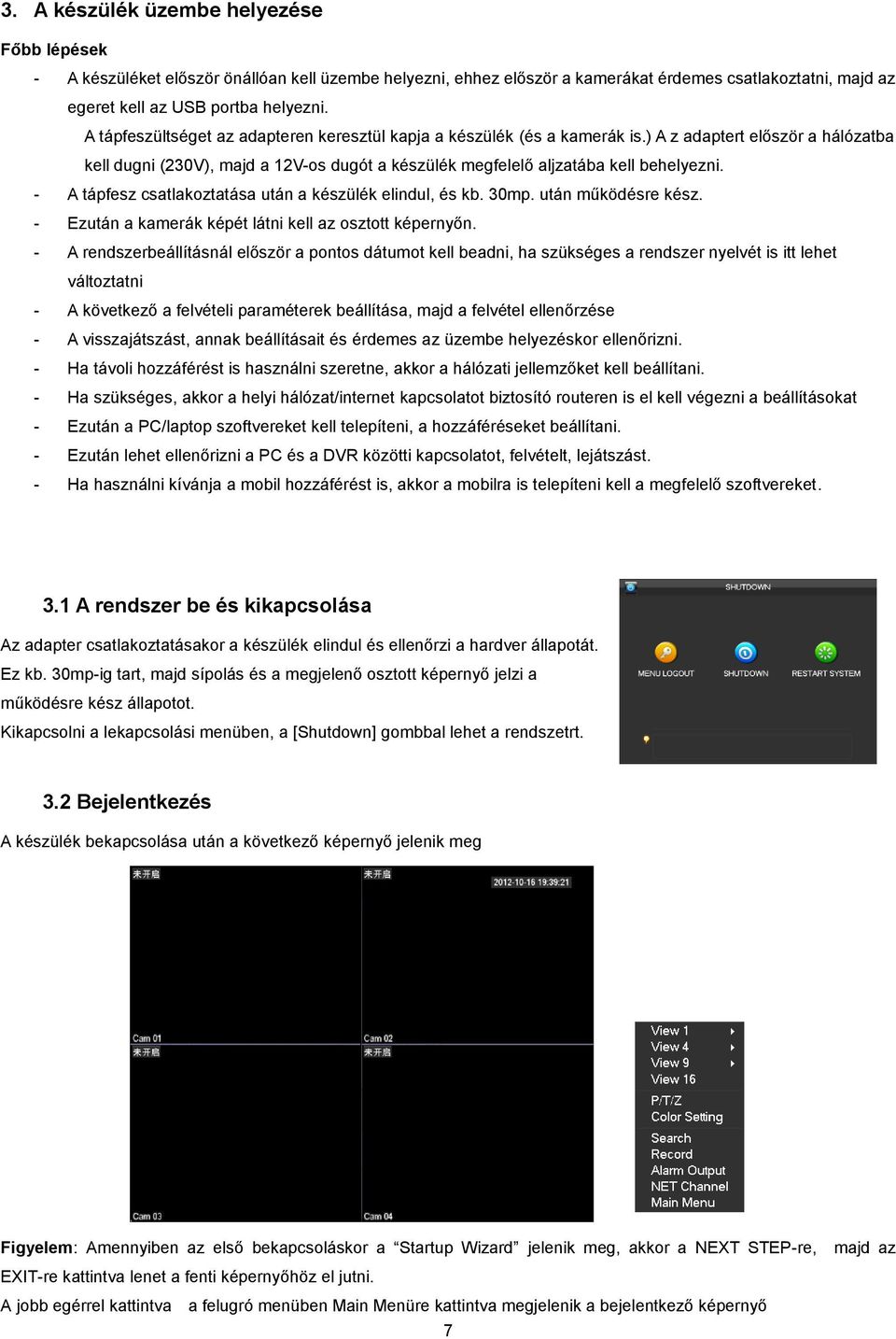

7 3. A készülék üzembe helyezése Főbb lépések - A készüléket először önállóan kell üzembe helyezni, ehhez először a kamerákat érdemes csatlakoztatni, majd az egeret kell az USB portba helyezni. A tápfeszültséget az adapteren keresztül kapja a készülék (és a kamerák is.) A z adaptert először a hálózatba kell dugni (230V), majd a 12V-os dugót a készülék megfelelő aljzatába kell behelyezni. - A tápfesz csatlakoztatása után a készülék elindul, és kb. 30mp. után működésre kész. - Ezután a kamerák képét látni kell az osztott képernyőn. - A rendszerbeállításnál először a pontos dátumot kell beadni, ha szükséges a rendszer nyelvét is itt lehet változtatni - A következő a felvételi paraméterek beállítása, majd a felvétel ellenőrzése - A visszajátszást, annak beállításait és érdemes az üzembe helyezéskor ellenőrizni. - Ha távoli hozzáférést is használni szeretne, akkor a hálózati jellemzőket kell beállítani. - Ha szükséges, akkor a helyi hálózat/internet kapcsolatot biztosító routeren is el kell végezni a beállításokat - Ezután a PC/laptop szoftvereket kell telepíteni, a hozzáféréseket beállítani. - Ezután lehet ellenőrizni a PC és a DVR közötti kapcsolatot, felvételt, lejátszást. - Ha használni kívánja a mobil hozzáférést is, akkor a mobilra is telepíteni kell a megfelelő szoftvereket. 3.1 A rendszer be és kikapcsolása Az adapter csatlakoztatásakor a készülék elindul és ellenőrzi a hardver állapotát. Ez kb. 30mp-ig tart, majd sípolás és a megjelenő osztott képernyő jelzi a működésre kész állapotot. Kikapcsolni a lekapcsolási menüben, a [Shutdown] gombbal lehet a rendszetrt. 3.2 Bejelentkezés A készülék bekapcsolása után a következő képernyő jelenik meg Figyelem: Amennyiben az első bekapcsoláskor a Startup Wizard jelenik meg, akkor a NEXT STEP-re, majd az EXIT-re kattintva lenet a fenti képernyőhöz el jutni. A jobb egérrel kattintva a felugró menüben Main Menüre kattintva megjelenik a bejelentkező képernyő 7

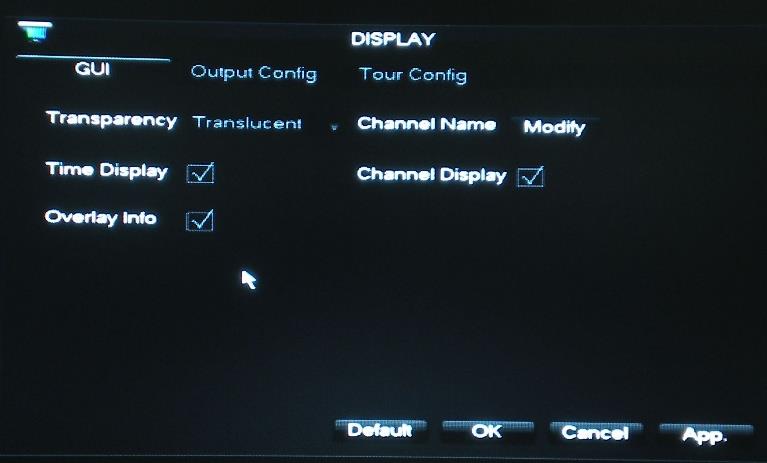

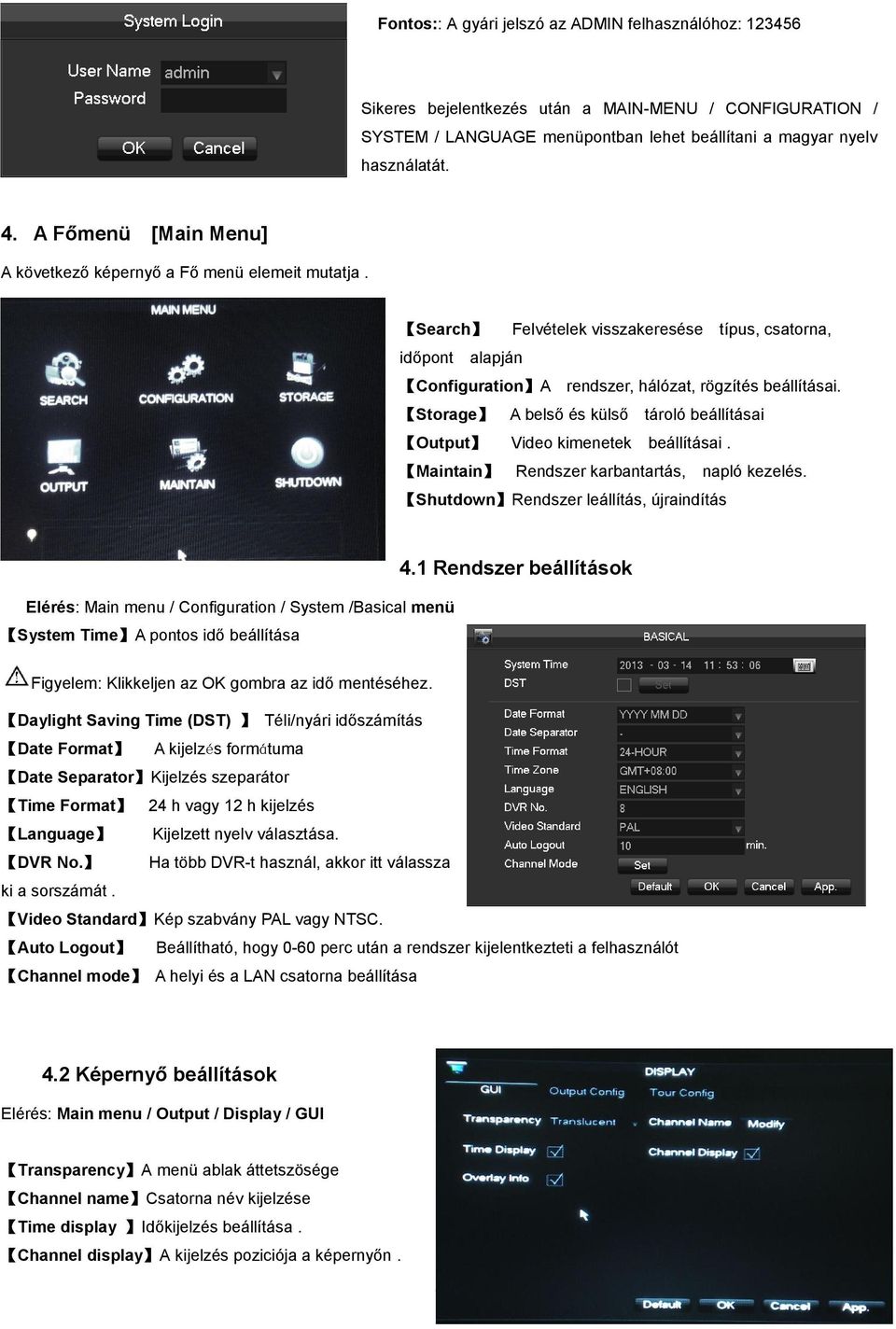

8 Fontos:: A gyári jelszó az ADMIN felhasználóhoz: Sikeres bejelentkezés után a MAIN-MENU / CONFIGURATION / SYSTEM / LANGUAGE menüpontban lehet beállítani a magyar nyelv használatát. 4. A Főmenü [Main Menu] A következő képernyő a Fő menü elemeit mutatja. Search Felvételek visszakeresése típus, csatorna, időpont alapján Configuration A rendszer, hálózat, rögzítés beállításai. Storage A belső és külső tároló beállításai Output Video kimenetek beállításai. Maintain Rendszer karbantartás, napló kezelés. Shutdown Rendszer leállítás, újraindítás Elérés: Main menu / Configuration / System /Basical menü System Time A pontos idő beállítása 4.1 Rendszer beállítások Figyelem: Klikkeljen az OK gombra az idő mentéséhez. Daylight Saving Time (DST) Téli/nyári időszámítás Date Format A kijelzés formátuma Date Separator Kijelzés szeparátor Time Format 24 h vagy 12 h kijelzés Language Kijelzett nyelv választása. DVR No. Ha több DVR-t használ, akkor itt válassza ki a sorszámát. Video Standard Kép szabvány PAL vagy NTSC. Auto Logout Beállítható, hogy 0-60 perc után a rendszer kijelentkezteti a felhasználót Channel mode A helyi és a LAN csatorna beállítása 4.2 Képernyő beállítások Elérés: Main menu / Output / Display / GUI Transparency A menü ablak áttetszösége Channel name Csatorna név kijelzése Time display Időkijelzés beállítása. Channel display A kijelzés poziciója a képernyőn. 8

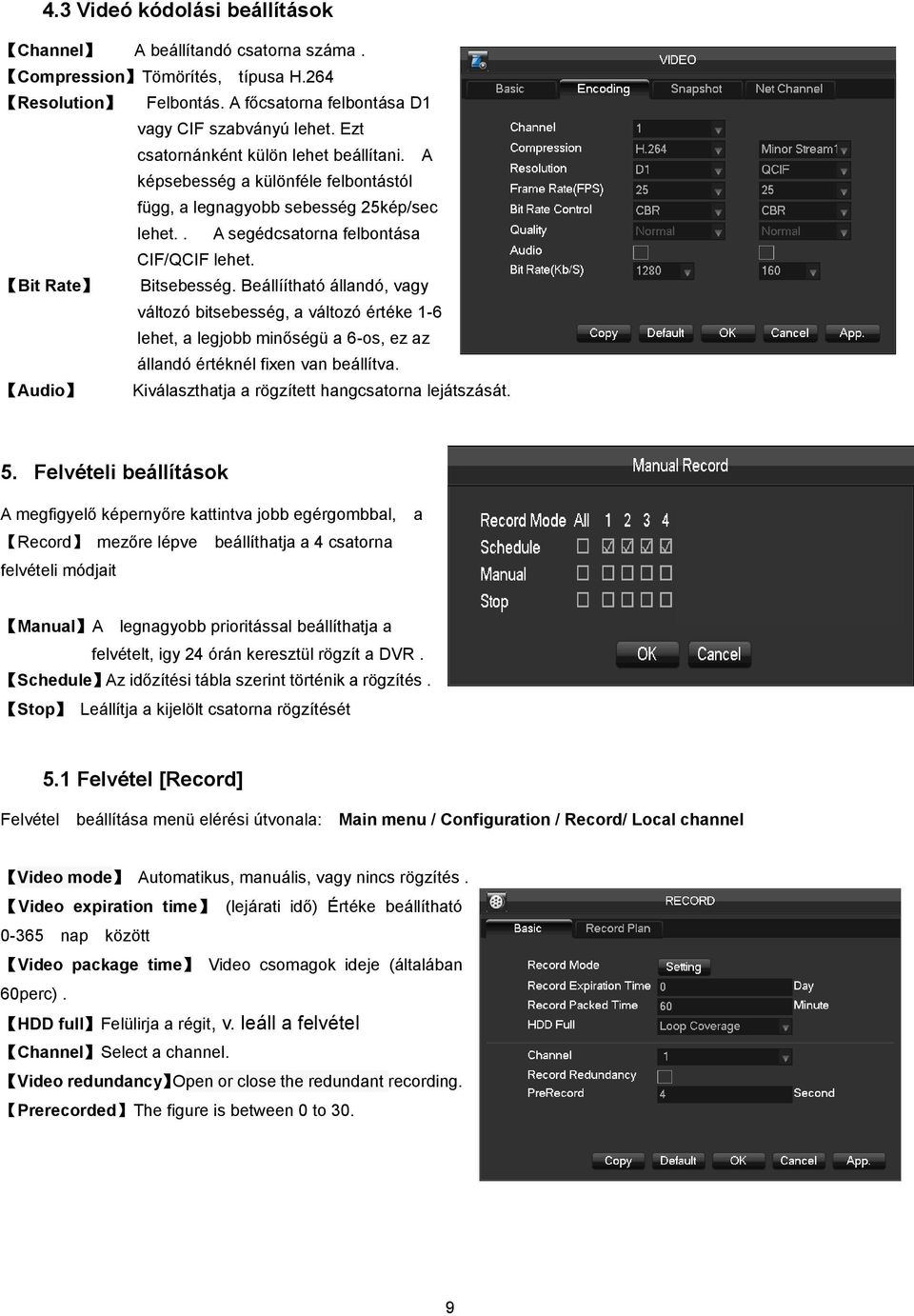

9 4.3 Videó kódolási beállítások Channel A beállítandó csatorna száma. Compression Tömörítés, típusa H.264 Resolution Felbontás. A főcsatorna felbontása D1 vagy CIF szabványú lehet. Ezt csatornánként külön lehet beállítani. A képsebesség a különféle felbontástól függ, a legnagyobb sebesség 25kép/sec lehet.. A segédcsatorna felbontása CIF/QCIF lehet. Bit Rate Bitsebesség. Beállíítható állandó, vagy változó bitsebesség, a változó értéke 1-6 lehet, a legjobb minőségü a 6-os, ez az állandó értéknél fixen van beállítva. Audio Kiválaszthatja a rögzített hangcsatorna lejátszását. 5. Felvételi beállítások A megfigyelő képernyőre kattintva jobb egérgombbal, a Record mezőre lépve beállíthatja a 4 csatorna felvételi módjait Manual A legnagyobb prioritással beállíthatja a felvételt, igy 24 órán keresztül rögzít a DVR. Schedule Az időzítési tábla szerint történik a rögzítés. Stop Leállítja a kijelölt csatorna rögzítését 5.1 Felvétel [Record] Felvétel beállítása menü elérési útvonala: Main menu / Configuration / Record/ Local channel Video mode Automatikus, manuális, vagy nincs rögzítés. Video expiration time (lejárati idő) Értéke beállítható nap között Video package time Video csomagok ideje (általában 60perc). HDD full Felülirja a régit, v. leáll a felvétel Channel Select a channel. Video redundancy Open or close the redundant recording. Prerecorded The figure is between 0 to 30. 9

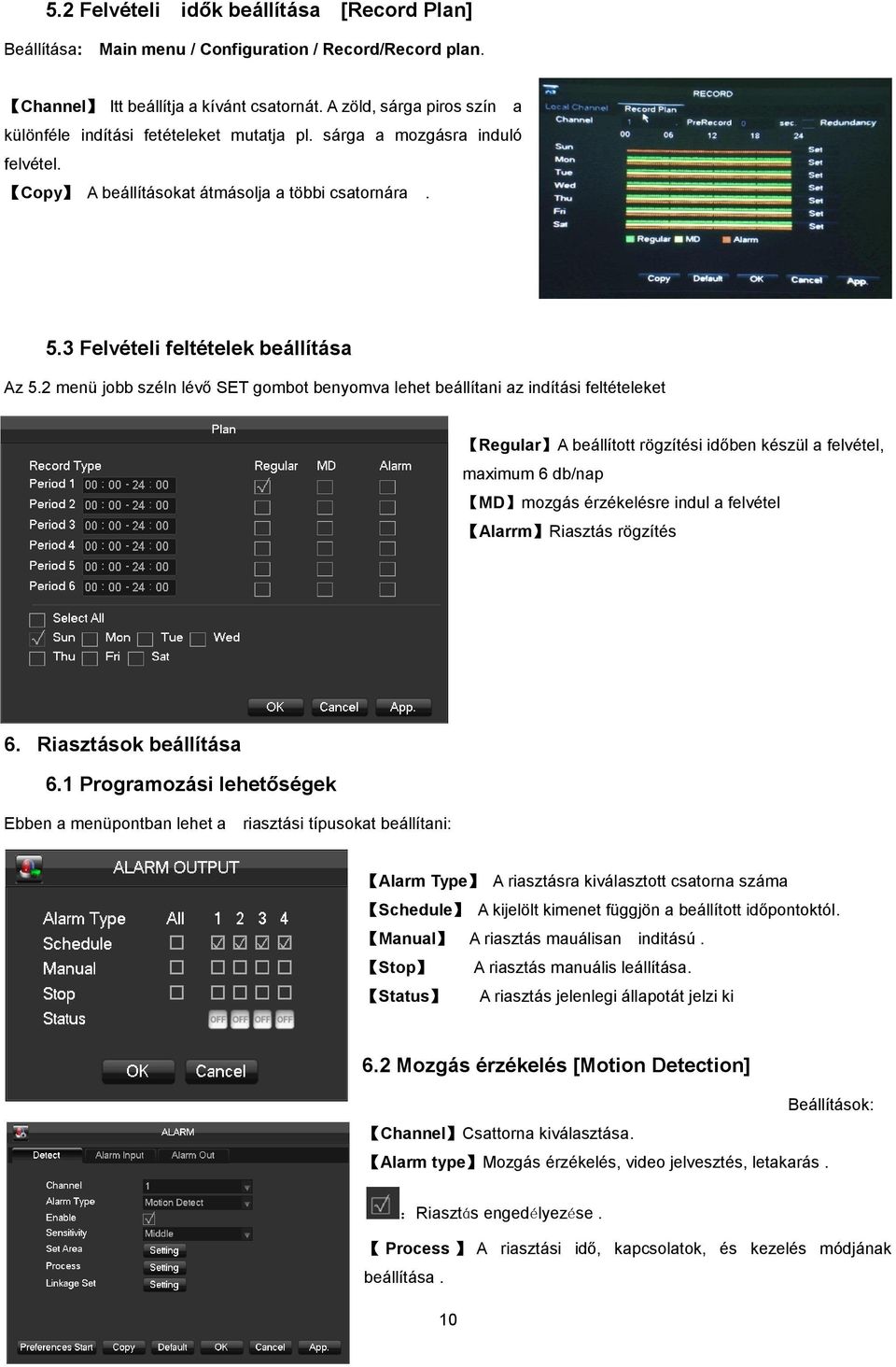

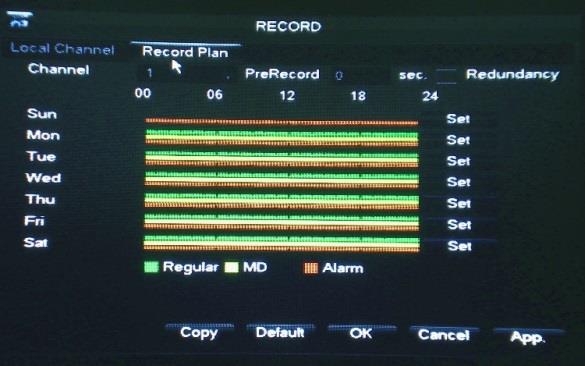

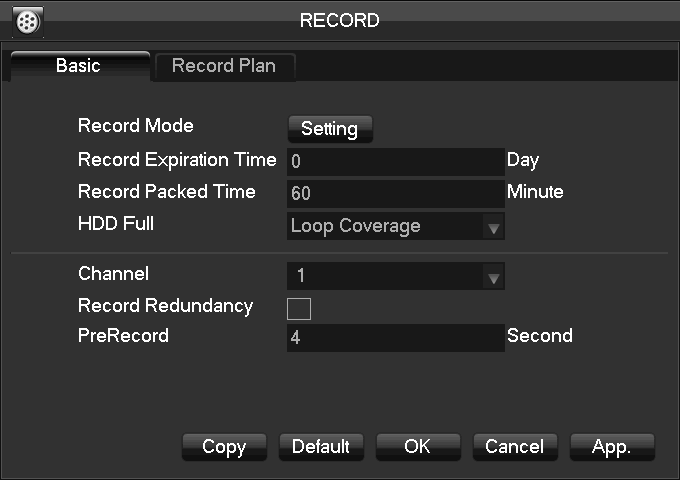

10 5.2 Felvételi idők beállítása [Record Plan] Beállítása: Main menu / Configuration / Record/Record plan. Channel Itt beállítja a kívánt csatornát. A zöld, sárga piros szín a különféle indítási fetételeket mutatja pl. sárga a mozgásra induló felvétel. Copy A beállításokat átmásolja a többi csatornára. 5.3 Felvételi feltételek beállítása Az 5.2 menü jobb széln lévő SET gombot benyomva lehet beállítani az indítási feltételeket Regular A beállított rögzítési időben készül a felvétel, maximum 6 db/nap MD mozgás érzékelésre indul a felvétel Alarrm Riasztás rögzítés 6. Riasztások beállítása 6.1 Programozási lehetőségek Ebben a menüpontban lehet a riasztási típusokat beállítani: Alarm Type A riasztásra kiválasztott csatorna száma Schedule A kijelölt kimenet függjön a beállított időpontoktól. Manual A riasztás mauálisan inditású. Stop A riasztás manuális leállítása. Status A riasztás jelenlegi állapotát jelzi ki 6.2 Mozgás érzékelés [Motion Detection] Beállítások: Channel Csattorna kiválasztása. Alarm type Mozgás érzékelés, video jelvesztés, letakarás. :Riasztás engedélyezése. Process A riasztási idő, kapcsolatok, és kezelés módjának beállítása. 10

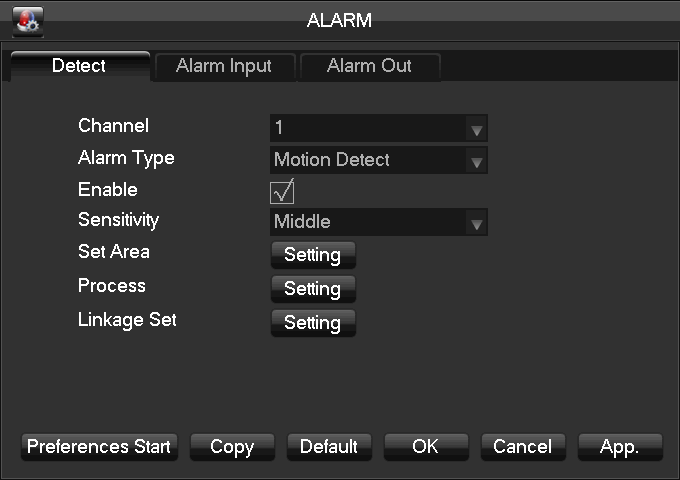

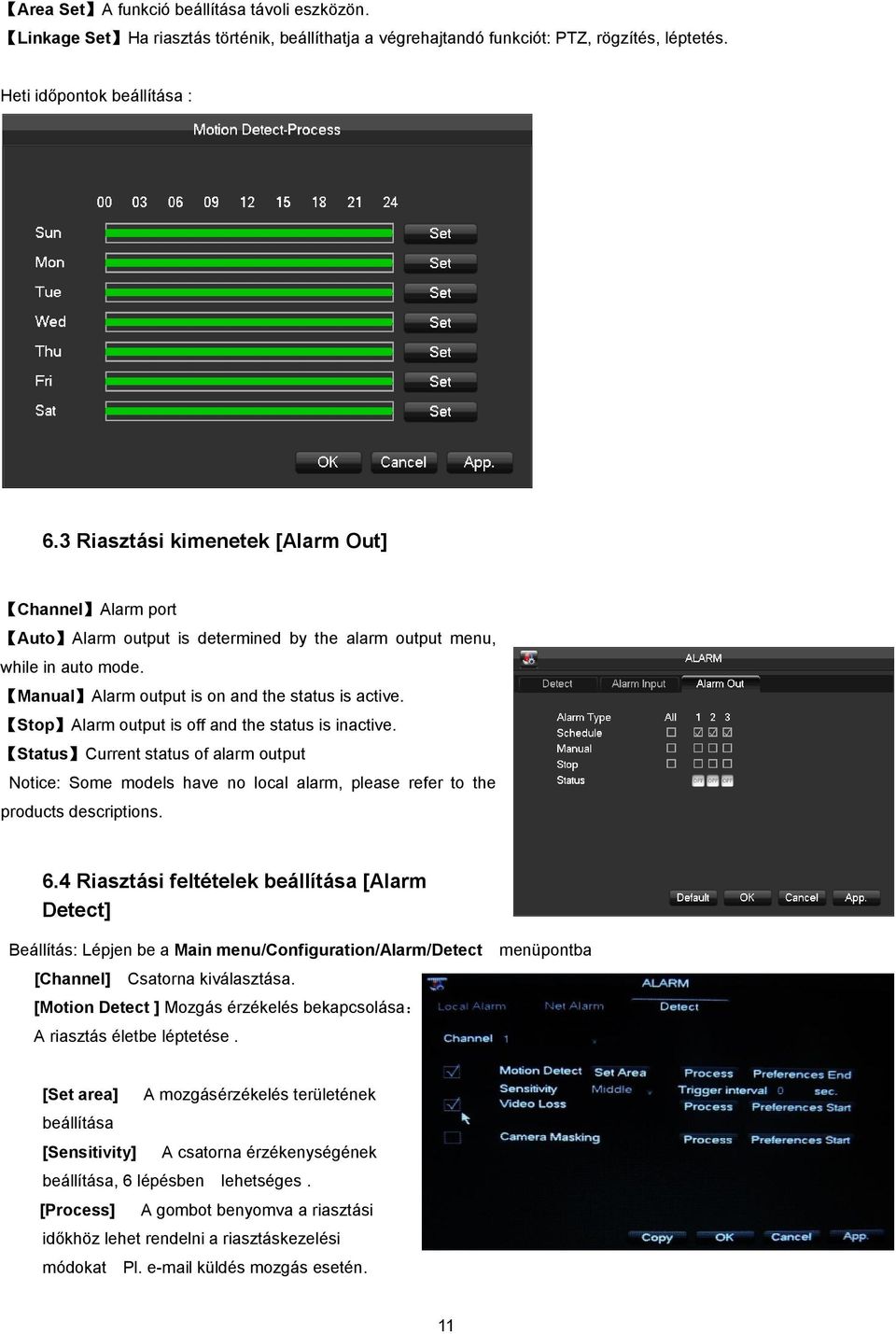

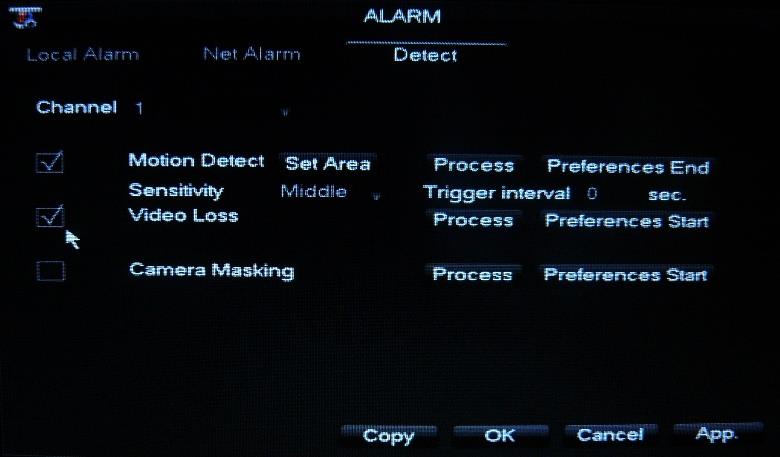

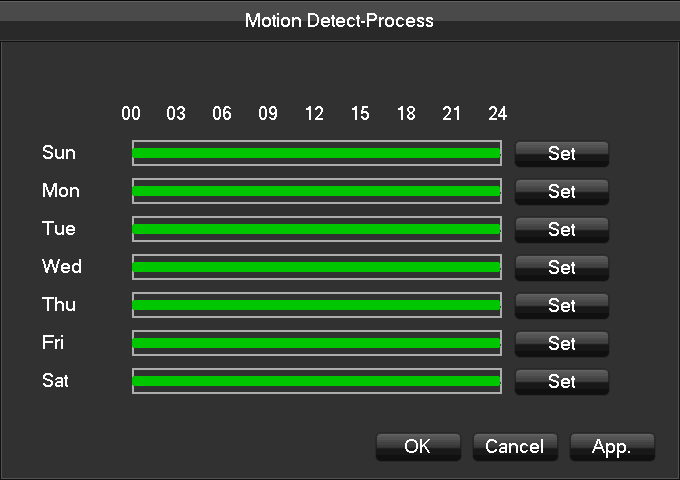

11 Area Set A funkció beállítása távoli eszközön. Linkage Set Ha riasztás történik, beállíthatja a végrehajtandó funkciót: PTZ, rögzítés, léptetés. Heti időpontok beállítása : 6.3 Riasztási kimenetek [Alarm Out] Channel Alarm port Auto Alarm output is determined by the alarm output menu, while in auto mode. Manual Alarm output is on and the status is active. Stop Alarm output is off and the status is inactive. Status Current status of alarm output Notice: Some models have no local alarm, please refer to the products descriptions. 6.4 Riasztási feltételek beállítása [Alarm Detect] Beállítás: Lépjen be a Main menu/configuration/alarm/detect menüpontba [Channel] Csatorna kiválasztása. [Motion Detect ] Mozgás érzékelés bekapcsolása: A riasztás életbe léptetése. [Set area] A mozgásérzékelés területének beállítása [Sensitivity] A csatorna érzékenységének beállítása, 6 lépésben lehetséges. [Process] A gombot benyomva a riasztási időkhöz lehet rendelni a riasztáskezelési módokat Pl. küldés mozgás esetén. 11

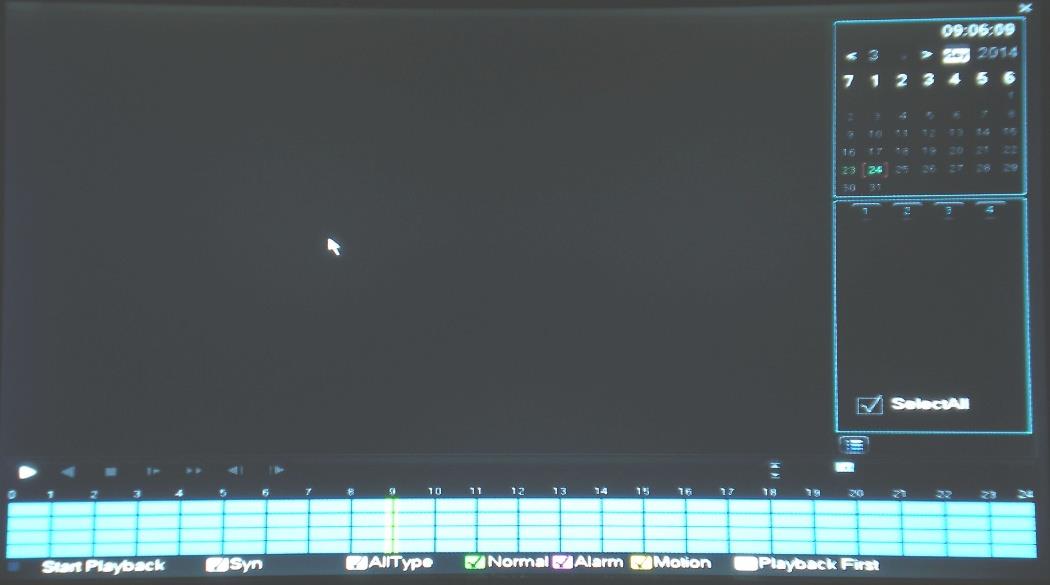

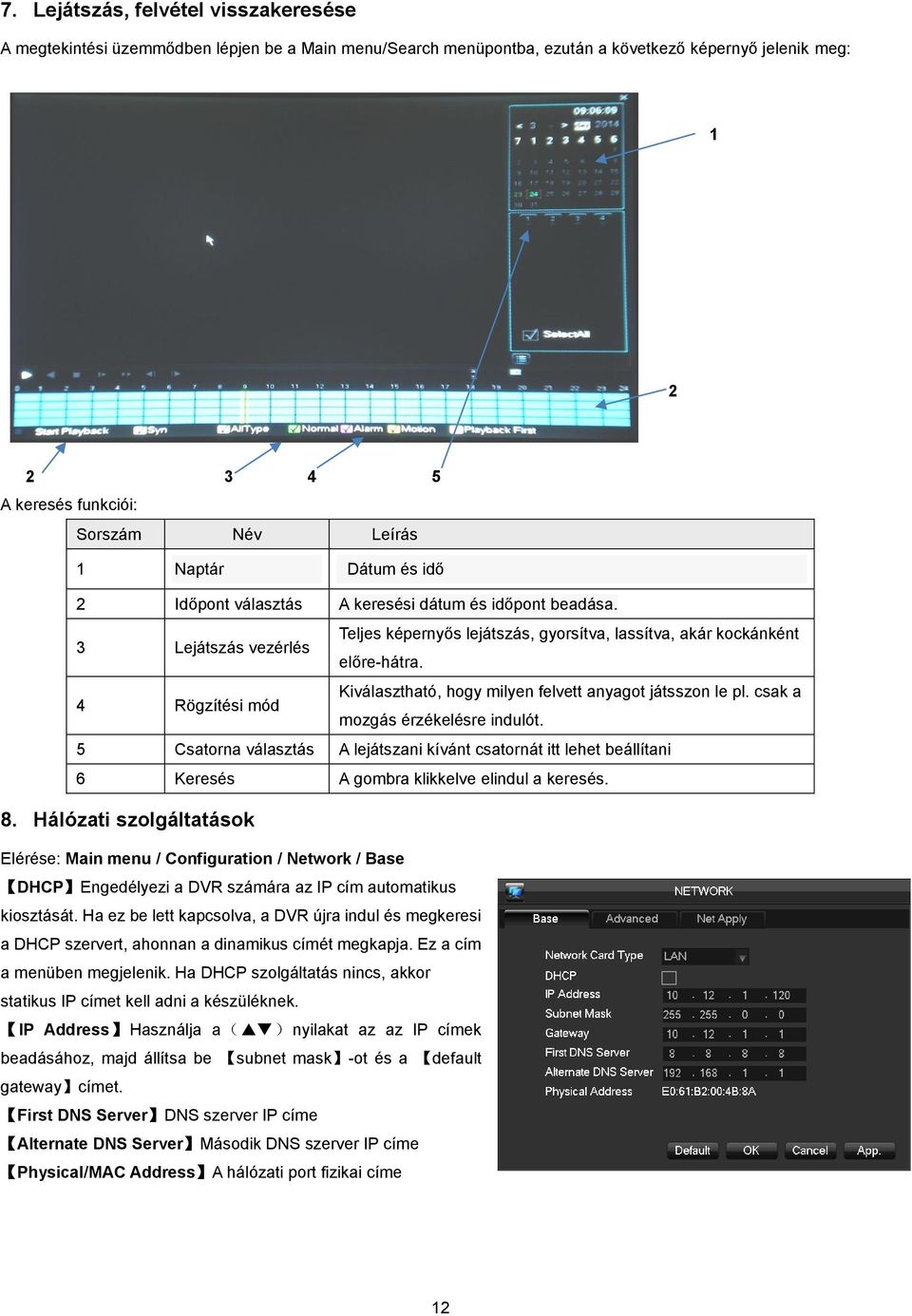

12 7. Lejátszás, felvétel visszakeresése A megtekintési üzemmődben lépjen be a Main menu/search menüpontba, ezután a következő képernyő jelenik meg: A keresés funkciói: Sorszám Név Leírás 1 Naptár Dátum és idő 2 Időpont választás A keresési dátum és időpont beadása. 3 Lejátszás vezérlés Teljes képernyős lejátszás, gyorsítva, lassítva, akár kockánként előre-hátra. 4 Rögzítési mód Kiválasztható, hogy milyen felvett anyagot játsszon le pl. csak a mozgás érzékelésre indulót. 5 Csatorna választás A lejátszani kívánt csatornát itt lehet beállítani 6 Keresés A gombra klikkelve elindul a keresés. 8. Hálózati szolgáltatások Elérése: Main menu / Configuration / Network / Base DHCP Engedélyezi a DVR számára az IP cím automatikus kiosztását. Ha ez be lett kapcsolva, a DVR újra indul és megkeresi a DHCP szervert, ahonnan a dinamikus címét megkapja. Ez a cím a menüben megjelenik. Ha DHCP szolgáltatás nincs, akkor statikus IP címet kell adni a készüléknek. IP Address Használja a( )nyilakat az az IP címek beadásához, majd állítsa be subnet mask -ot és a default gateway címet. First DNS Server DNS szerver IP címe Alternate DNS Server Második DNS szerver IP címe Physical/MAC Address A hálózati port fizikai címe 12

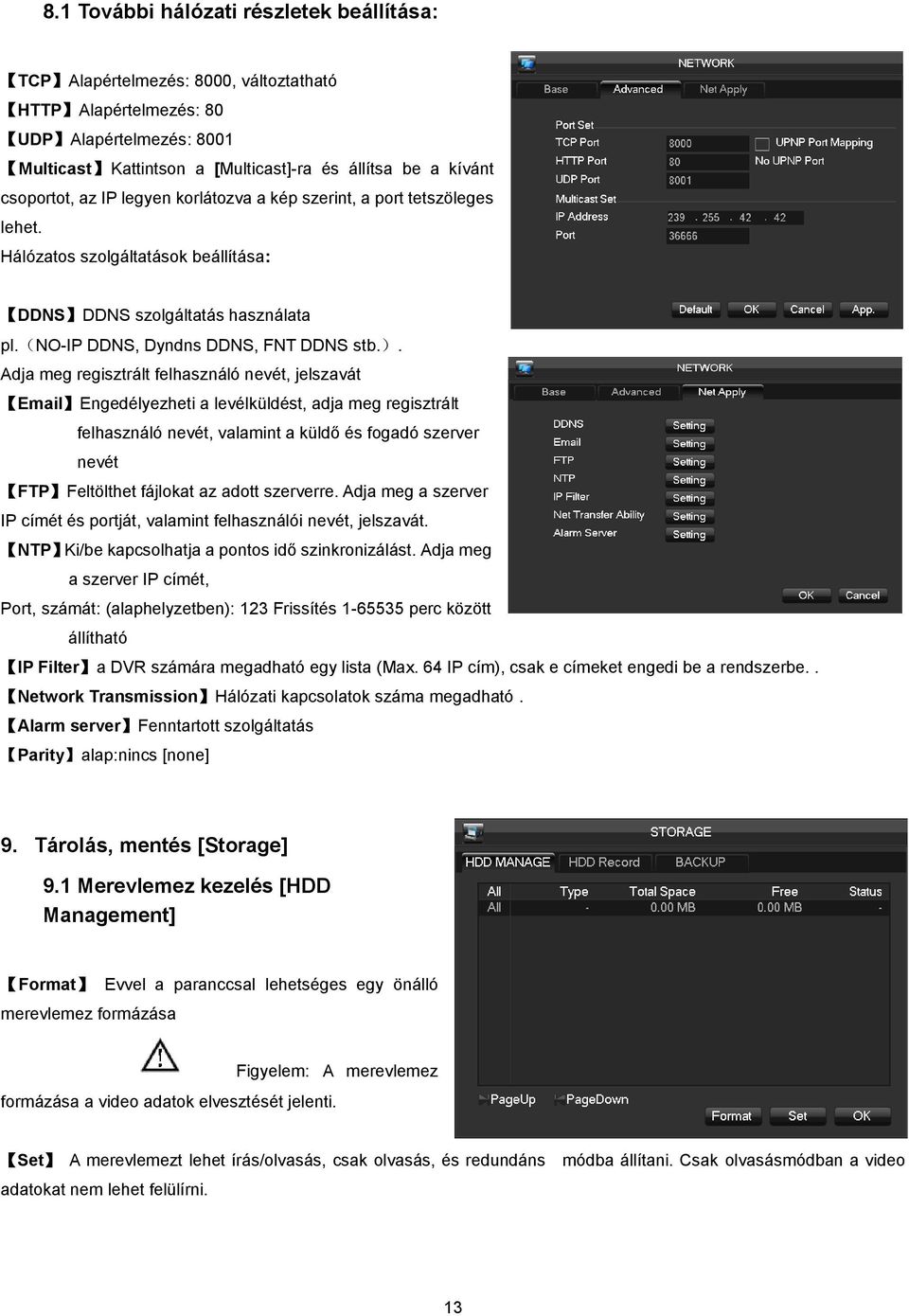

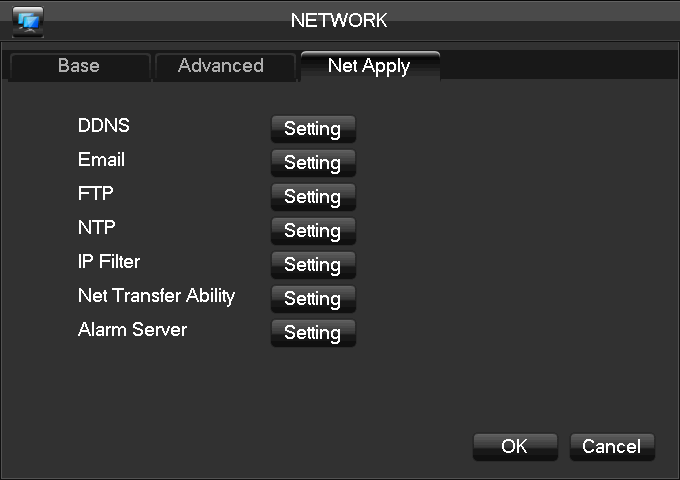

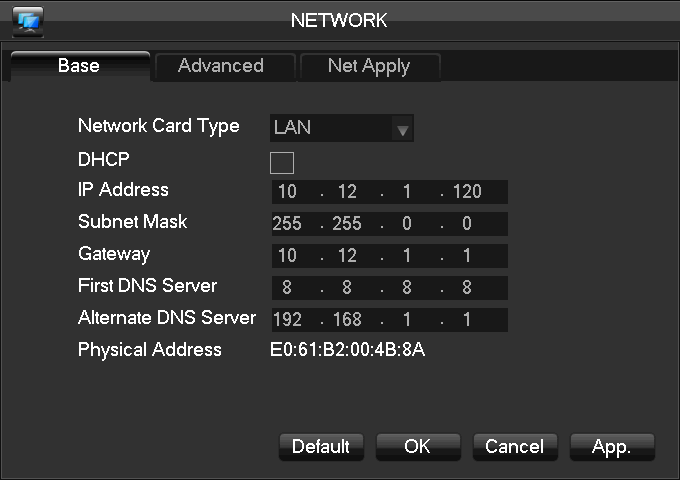

13 8.1 További hálózati részletek beállítása: TCP Alapértelmezés: 8000, változtatható HTTP Alapértelmezés: 80 UDP Alapértelmezés: 8001 Multicast Kattintson a [Multicast]-ra és állítsa be a kívánt csoportot, az IP legyen korlátozva a kép szerint, a port tetszöleges lehet. Hálózatos szolgáltatások beállítása: DDNS DDNS szolgáltatás használata pl.(no-ip DDNS, Dyndns DDNS, FNT DDNS stb.). Adja meg regisztrált felhasználó nevét, jelszavát Engedélyezheti a levélküldést, adja meg regisztrált felhasználó nevét, valamint a küldő és fogadó szerver nevét FTP Feltölthet fájlokat az adott szerverre. Adja meg a szerver IP címét és portját, valamint felhasználói nevét, jelszavát. NTP Ki/be kapcsolhatja a pontos idő szinkronizálást. Adja meg a szerver IP címét, Port, számát: (alaphelyzetben): 123 Frissítés perc között állítható IP Filter a DVR számára megadható egy lista (Max. 64 IP cím), csak e címeket engedi be a rendszerbe.. Network Transmission Hálózati kapcsolatok száma megadható. Alarm server Fenntartott szolgáltatás Parity alap:nincs [none] 9. Tárolás, mentés [Storage] 9.1 Merevlemez kezelés [HDD Management] Format Evvel a paranccsal lehetséges egy önálló merevlemez formázása formázása a video adatok elvesztését jelenti. Figyelem: A merevlemez Set A merevlemezt lehet írás/olvasás, csak olvasás, és redundáns módba állítani. Csak olvasásmódban a video adatokat nem lehet felülírni. 13

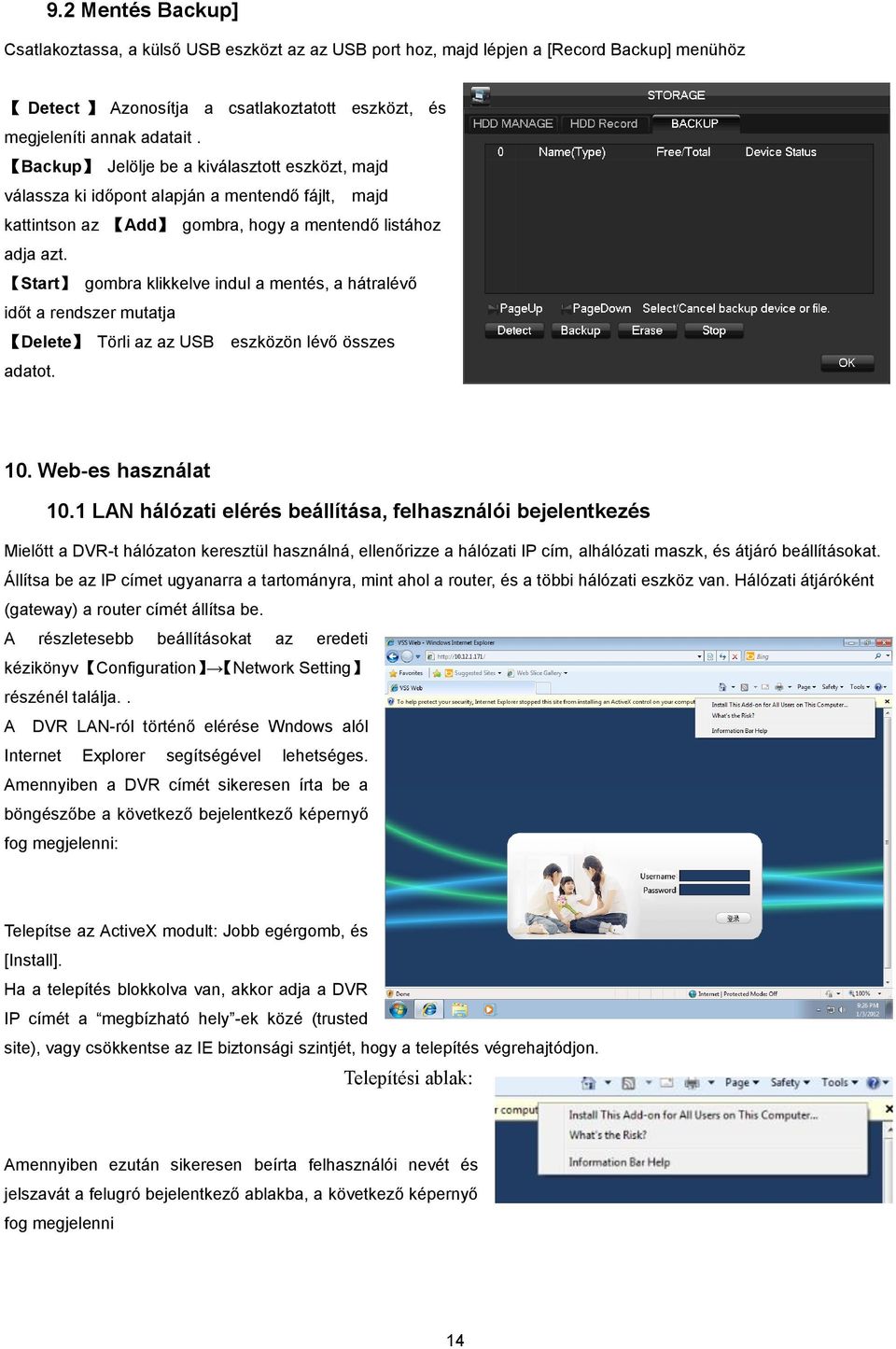

14 9.2 Mentés Backup] Csatlakoztassa, a külső USB eszközt az az USB port hoz, majd lépjen a [Record Backup] menühöz Detect Azonosítja a csatlakoztatott eszközt, és megjeleníti annak adatait. Backup Jelölje be a kiválasztott eszközt, majd válassza ki időpont alapján a mentendő fájlt, majd kattintson az Add gombra, hogy a mentendő listához adja azt. Start gombra klikkelve indul a mentés, a hátralévő időt a rendszer mutatja Delete Törli az az USB eszközön lévő összes adatot. 10. Web-es használat 10.1 LAN hálózati elérés beállítása, felhasználói bejelentkezés Mielőtt a DVR-t hálózaton keresztül használná, ellenőrizze a hálózati IP cím, alhálózati maszk, és átjáró beállításokat. Állítsa be az IP címet ugyanarra a tartományra, mint ahol a router, és a többi hálózati eszköz van. Hálózati átjáróként (gateway) a router címét állítsa be. A részletesebb beállításokat az eredeti kézikönyv Configuration Network Setting részénél találja.. A DVR LAN-ról történő elérése Wndows alól Internet Explorer segítségével lehetséges. Amennyiben a DVR címét sikeresen írta be a böngészőbe a következő bejelentkező képernyő fog megjelenni: Telepítse az ActiveX modult: Jobb egérgomb, és [Install]. Ha a telepítés blokkolva van, akkor adja a DVR IP címét a megbízható hely -ek közé (trusted site), vagy csökkentse az IE biztonsági szintjét, hogy a telepítés végrehajtódjon. Telepítési ablak: Amennyiben ezután sikeresen beírta felhasználói nevét és jelszavát a felugró bejelentkező ablakba, a következő képernyő fog megjelenni 14

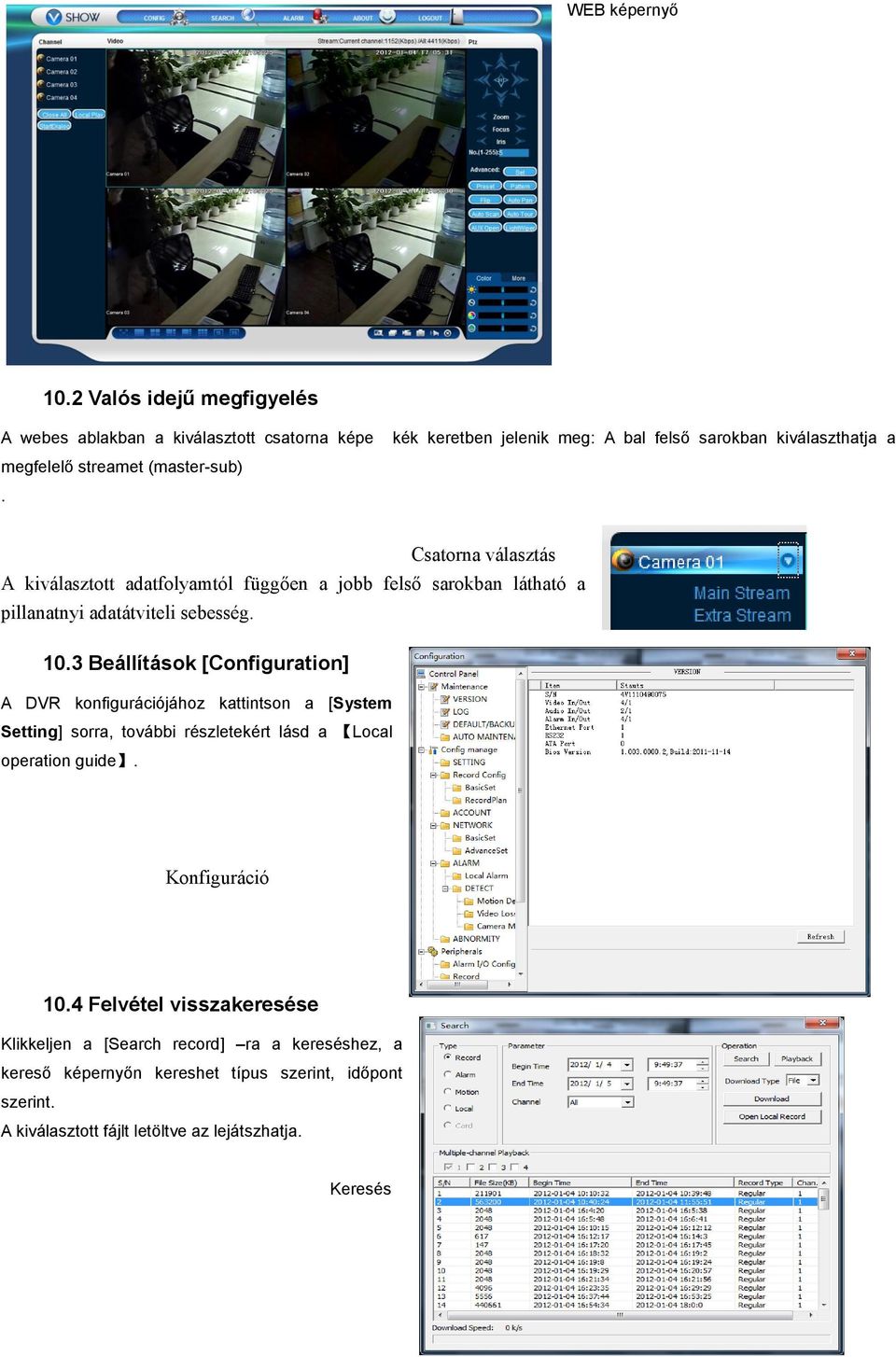

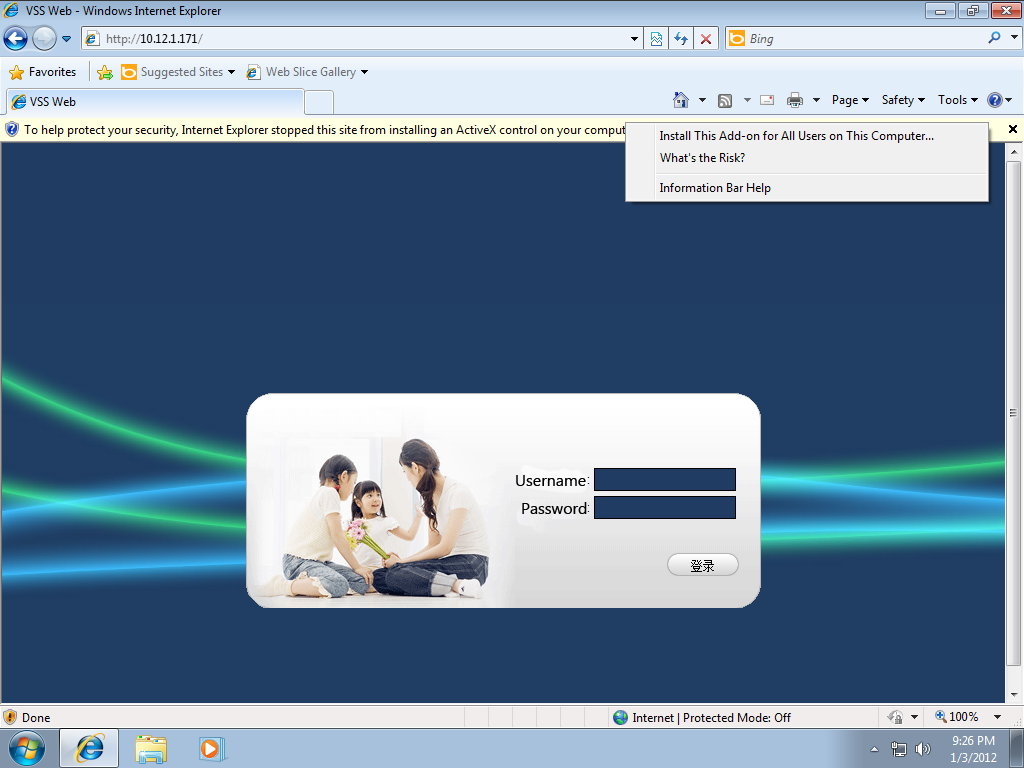

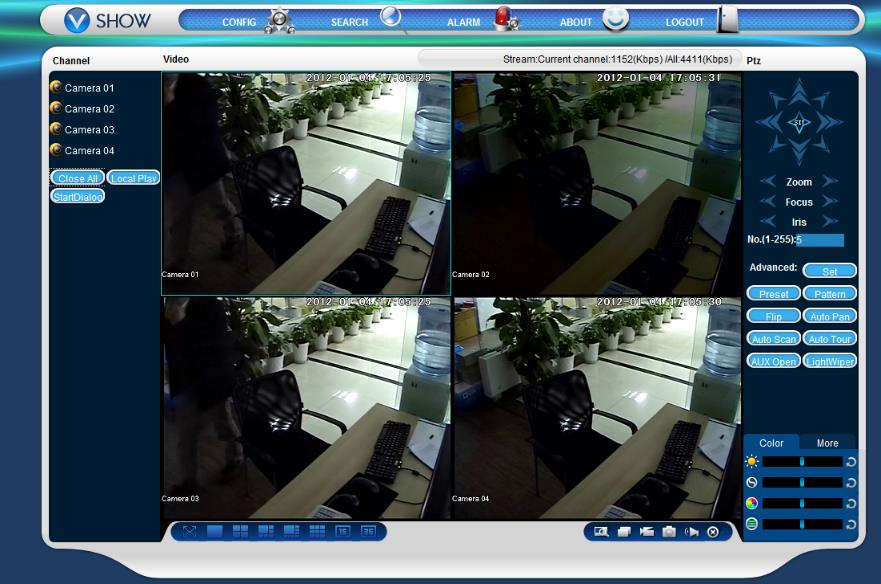

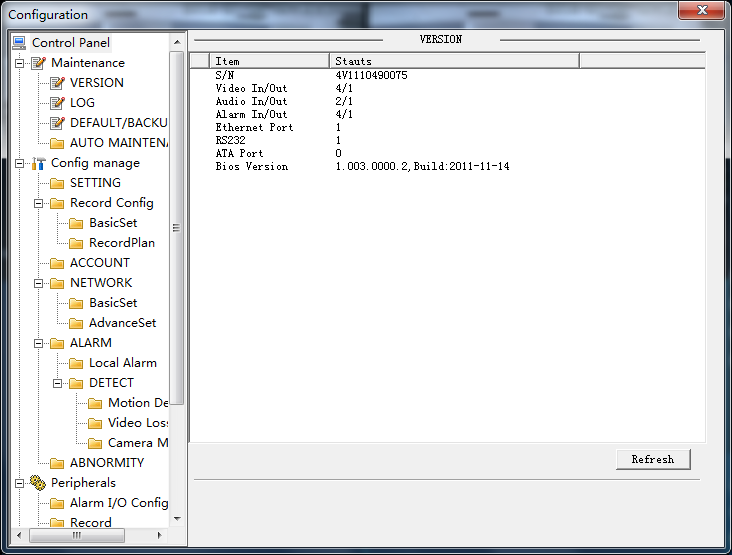

15 WEB képernyő 10.2 Valós idejű megfigyelés A webes ablakban a kiválasztott csatorna képe megfelelő streamet (master-sub). kék keretben jelenik meg: A bal felső sarokban kiválaszthatja a Csatorna választás A kiválasztott adatfolyamtól függően a jobb felső sarokban látható a pillanatnyi adatátviteli sebesség Beállítások [Configuration] A DVR konfigurációjához kattintson a [System Setting] sorra, további részletekért lásd a Local operation guide. Konfiguráció 10.4 Felvétel visszakeresése Klikkeljen a [Search record] ra a kereséshez, a kereső képernyőn kereshet típus szerint, időpont szerint. A kiválasztott fájlt letöltve az lejátszhatja. Keresés 15

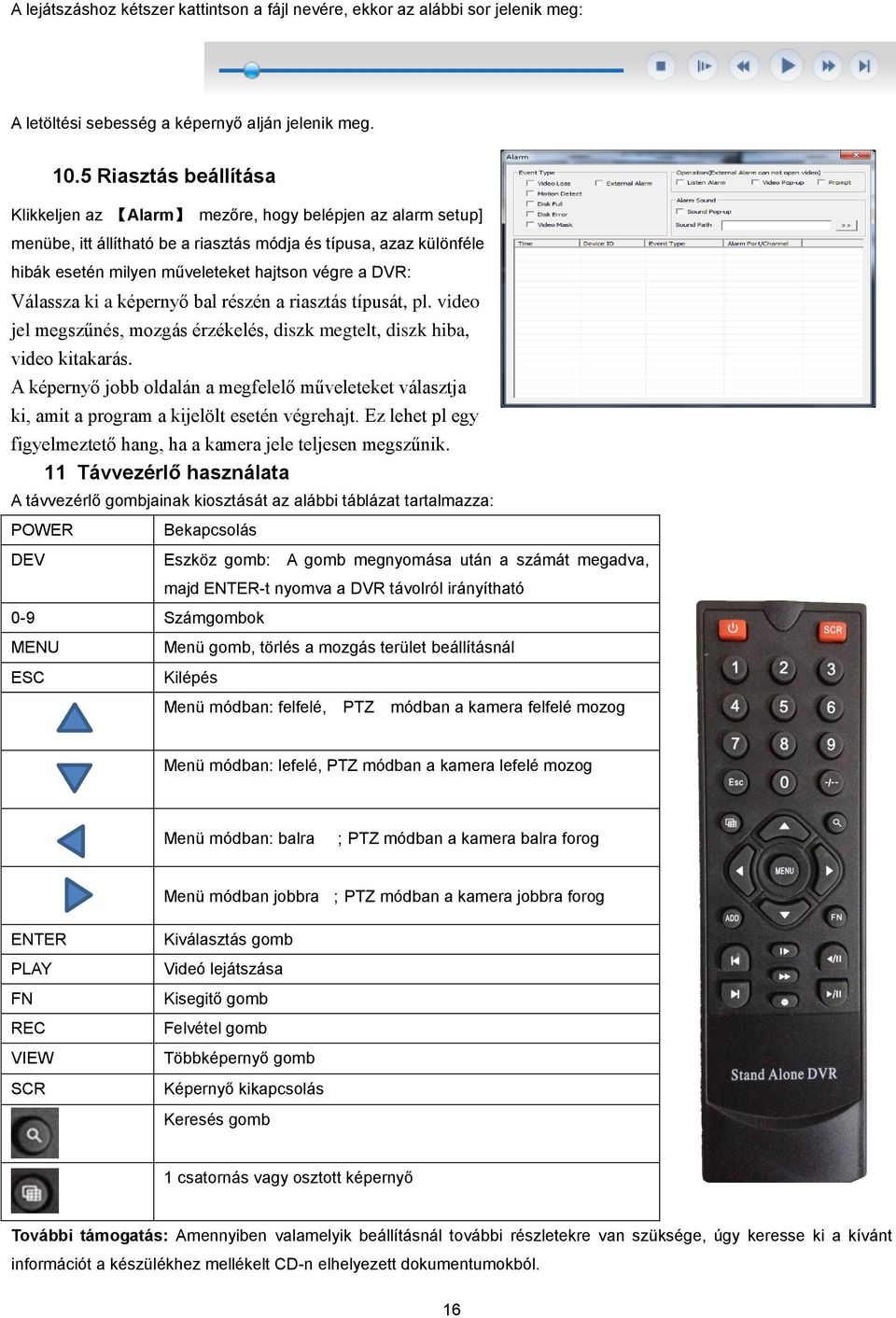

16 A lejátszáshoz kétszer kattintson a fájl nevére, ekkor az alábbi sor jelenik meg: A letöltési sebesség a képernyő alján jelenik meg Riasztás beállítása Klikkeljen az Alarm mezőre, hogy belépjen az alarm setup] menübe, itt állítható be a riasztás módja és típusa, azaz különféle hibák esetén milyen műveleteket hajtson végre a DVR: Válassza ki a képernyő bal részén a riasztás típusát, pl. video jel megszűnés, mozgás érzékelés, diszk megtelt, diszk hiba, video kitakarás. A képernyő jobb oldalán a megfelelő műveleteket választja ki, amit a program a kijelölt esetén végrehajt. Ez lehet pl egy figyelmeztető hang, ha a kamera jele teljesen megszűnik. 11 Távvezérlő használata A távvezérlő gombjainak kiosztását az alábbi táblázat tartalmazza: POWER DEV Bekapcsolás Eszköz gomb: A gomb megnyomása után a számát megadva, majd ENTER-t nyomva a DVR távolról irányítható 0-9 Számgombok MENU ESC Menü gomb, törlés a mozgás terület beállításnál Kilépés Menü módban: felfelé, PTZ módban a kamera felfelé mozog Menü módban: lefelé, PTZ módban a kamera lefelé mozog Menü módban: balra ;PTZ módban a kamera balra forog Menü módban jobbra ;PTZ módban a kamera jobbra forog ENTER PLAY FN REC VIEW SCR Kiválasztás gomb Videó lejátszása Kisegitő gomb Felvétel gomb Többképernyő gomb Képernyő kikapcsolás Keresés gomb 1 csatornás vagy osztott képernyő További támogatás: Amennyiben valamelyik beállításnál további részletekre van szüksége, úgy keresse ki a kívánt információt a készülékhez mellékelt CD-n elhelyezett dokumentumokból. 16

17 4 X CMOS IR KAMERA Használati utasítás Cikkszám: C151 Figyelem! Tűz és áramütés kockázatának csökkentése érdekében ne tegye ki a kamerát esőnek/párának.! (SA1966) Figyelemfelkeltésre szolgáló jelzés a készülék fontos használati és karbantartási útmutatásaival kapcsolatban.! (SA1965) Figyelemfelkeltésre szolgáló jelzés feszültség veszély esetén a készüléken belül (amely által már fennáll az áramütés kockázata a szerelést végző személynek). Vigyázat: Áramütés kockázatának csökkentése érdekében ne szedje szét a készüléket. Nincsenek a felhasználó által javítható alkatrészek belül/benne. Hagyja a javítást szakképzet szerelő személyzetre. Vigyázat: Áramütés és tűz kockázatának megelőzése érdekében ne használja a megadottnál eltérő tápegységgel az eszközt! Időjárásálló kamera A készülék használatba vétel előtt kérjük, olvassa végig a használati útmutatót! Biztonsági információk: 1. Ne próbálja meg szétszerelni a kamerát, nincsenek (felhasználó által) javítható alkatrészek belül/benne. 2. Megfelelő körültekintéssel kezelje a kamerát. 3. Óvja a kamerát (savas) maró hatástól 4. Tartsa a lencse felületét tisztán, karcmentesen. 5. Ne tegye ki a kamerát 85% feletti páratartalomnak. 6. Ne használjon erős oldószert a kamera felületének tisztításához. 7. Kerülendő a kamera napba vagy erős fénybe való fókuszálása. Továbbá ne használja a kamerát reflektorfényben vagy más nagyon világos/erős fényű környezetben! 8. A megfelelő tápegység igény a használati útmutatóban található. 9. Működési hőmérséklet: -20 C és +60 C között. Műszaki adatok Felbontás 800 TV sor LED 5mm ø X 24 Éjjeli látóképesség maximum 25m IR CUT Automatikus éjjel nappali átkapcsolás Hang/zaj 48dB Valós Pixel PAL:762(H)* 504(V) Video kimenet 1.0Vp-p/75Ω,BNC Min. fényszükséglet 0,05 Lux Színbeállítás Auto AGC Auto BLC Auto IP fokozat IP55 Tápfeszültség DC12V, 300mA ±10% Működési hőmérséklet -20 C ~ +60 C 17

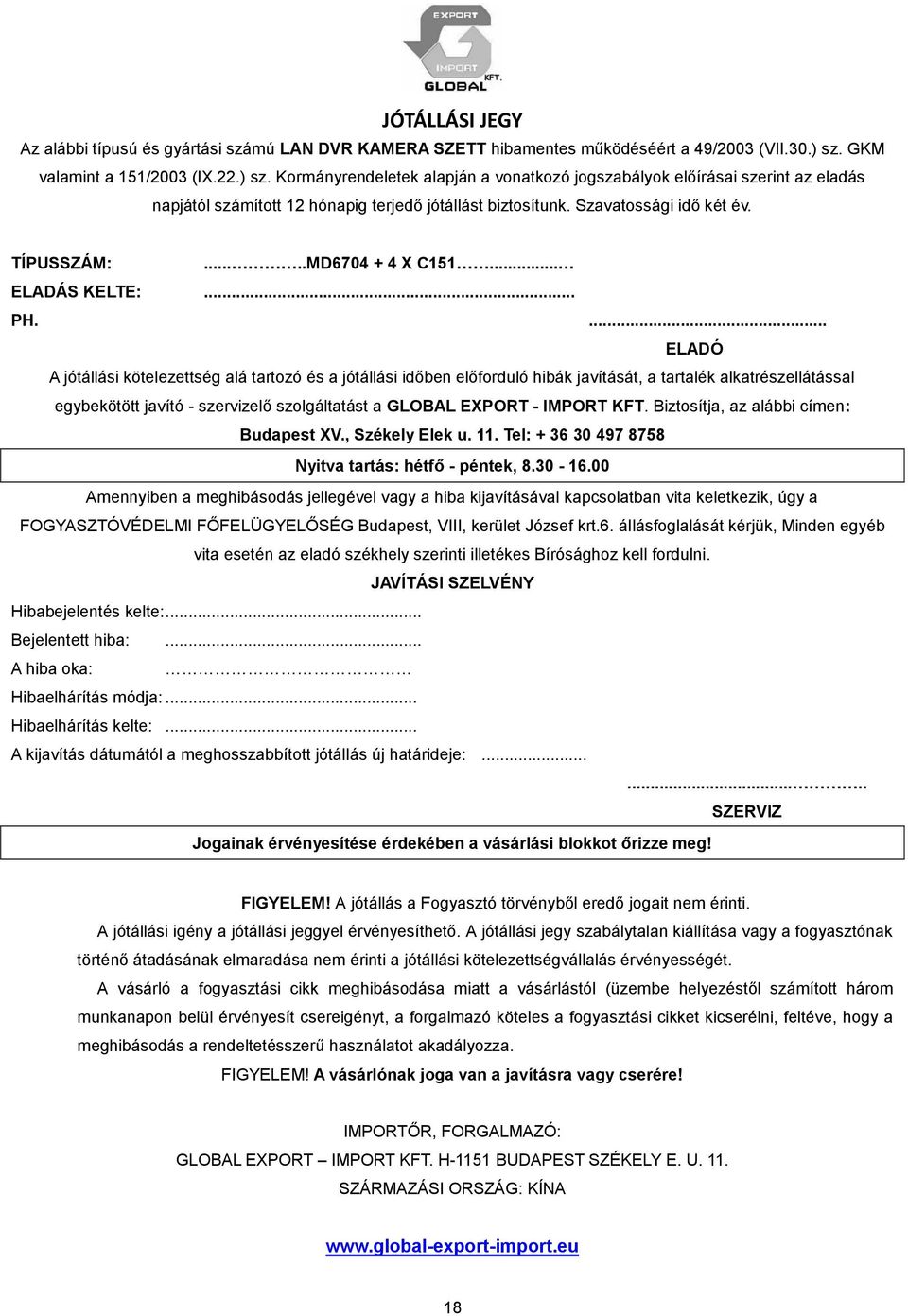

18 JÓTÁLLÁSI JEGY Az alábbi típusú és gyártási számú LAN DVR KAMERA SZETT hibamentes működéséért a 49/2003 (VII.30.) sz. GKM valamint a 151/2003 (IX.22.) sz. Kormányrendeletek alapján a vonatkozó jogszabályok előírásai szerint az eladás napjától számított 12 hónapig terjedő jótállást biztosítunk. Szavatossági idő két év. TÍPUSSZÁM:.....MD X C ELADÁS KELTE:... PH.... ELADÓ A jótállási kötelezettség alá tartozó és a jótállási időben előforduló hibák javítását, a tartalék alkatrészellátással egybekötött javító - szervizelő szolgáltatást a GLOBAL EXPORT - IMPORT KFT. Biztosítja, az alábbi címen: Budapest XV., Székely Elek u. 11. Tel: Nyitva tartás: hétfő - péntek, Amennyiben a meghibásodás jellegével vagy a hiba kijavításával kapcsolatban vita keletkezik, úgy a FOGYASZTÓVÉDELMI FŐFELÜGYELŐSÉG Budapest, VIII, kerület József krt.6. állásfoglalását kérjük, Minden egyéb vita esetén az eladó székhely szerinti illetékes Bírósághoz kell fordulni. JAVÍTÁSI SZELVÉNY Hibabejelentés kelte:... Bejelentett hiba:... A hiba oka: Hibaelhárítás módja:... Hibaelhárítás kelte:... A kijavítás dátumától a meghosszabbított jótállás új határideje: SZERVIZ Jogainak érvényesítése érdekében a vásárlási blokkot őrizze meg! FIGYELEM! A jótállás a Fogyasztó törvényből eredő jogait nem érinti. A jótállási igény a jótállási jeggyel érvényesíthető. A jótállási jegy szabálytalan kiállítása vagy a fogyasztónak történő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. A vásárló a fogyasztási cikk meghibásodása miatt a vásárlástól (üzembe helyezéstől számított három munkanapon belül érvényesít csereigényt, a forgalmazó köteles a fogyasztási cikket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. FIGYELEM! A vásárlónak joga van a javításra vagy cserére! IMPORTŐR, FORGALMAZÓ: GLOBAL EXPORT IMPORT KFT. H-1151 BUDAPEST SZÉKELY E. U. 11. SZÁRMAZÁSI ORSZÁG: KÍNA 18
