1 JÓTÁLLÁSI JEGY Az alábbi típusú és gyártási számú VEZETÉK MONITOR SZETT hibamentes működéséért a 49/2003 (VII.30.) sz. GKM rendelet alapján a vonatkozó jogszabályok előírásai szerint az eladás napjától számított 12 hónapig terjedő jótállást biztosítunk. Szavatossági idő két év. TÍPUS SZÁM:.... M0704L + C120W.... ELADÁS KELTE:... VEZETÉK NÉLKÜLI 7 LCD TFT SZÍNES MEGFIGYELŐ RENDSZER Felhasználói kézikönyv CIKKSZÁM: M0704L + C120W PH.... ELADÓ A jótállási kötelezettség alá tartozó és a jótállási időben előforduló hibák javítását, a tartalék alkatrészellátással egybekötött javító - szervizelő szolgáltatást a GLOBAL EXPORT - IMPORT KFT. biztosítja, az alábbi címen: 1151 Budapest XV. Székely Elek u Tel: Amennyiben a meghibásodás jellegével vagy a hiba kijavításával kapcsolatban vita keletkezik, úgy a FOGYASZTÓVÉDELMI FŐFELÜGYELŐSÉG Budapest, VIII, kerület József krt.6. állásfoglalását kérjük, Minden egyéb vita esetén az eladó székhely szerinti illetékes Bírósághoz kell fordulni. JAVÍTÁSI SZELVÉNY Hibabejelentés kelte:... Bejelentett hiba:... Hibaelhárítás módja:... Hibaelhárítás kelte: SZERVIZ Jogainak érvényesítése érdekében a vásárlási blokkot őrizze meg! Installálás és beüzemelés előtt figyelmesen olvassa el! Köszönjük, hogy az általunk forgalmazott terméket választotta!

... ELADÁS KELTE:... VEZETÉK NÉLKÜLI 7 LCD TFT SZÍNES MEGFIGYELŐ RENDSZER Felhasználói kézikönyv CIKKSZÁM: M0704L + C120W PH.

2 TARTALOMJEGYZÉK FIGYELEM! Ne tegye ki a készüléket közvetlen fény vagy erős napsugárzásnak! Ne öntse le a készüléket vízzel, ne helyezze nyirkos helyre! FIGYELEM. 1 Műszaki adatok...1 Kezelőszervek..2-3 Ne tegye ki a készüléket mágneses tér hatásainak! Ne tegye a készüléket egyenetlen vagy instabil felületre! Használati utasítás 3 5 Csatlakoztatások & csatornaváltás...6- Monitor pozíciók.. 7 Hibakeresés...8 Jótállási jegy 9 MONITOR A készülék vezeték nélküli router körzetében zavart képet biztosít! MŰSZAKI ADATOK KAMERA Képernyő méret: 7" Érzékelő: 1/3" CMOS Felbontás 480 X RGBX234 Felbontás: 420 TV sor AV bemenet: 1 csatorna vezetékes AV bemenet, 3 csatorna vezeték nélküli AV bemenet Min. világítás igény: INFRA LED: 0,1Lux, LED 0Lux 11 db RF 2,4GHz RF 2,4GHz Tápfeszültség: DC12V 1200mA belül+ kívül- Időjárás biztos: IP65 Teljesítményfelvétel: 10W Teljesítményfelvétel: 3W Működési Működési 0 C - 40 C ig hőmérséklet: hőmérséklet: 0 C - 40 C ig

. 7 Hibakeresés...8 Jótállási jegy 9 MONITOR A készülék vezeték nélküli router körzetében zavart képet biztosít!

KEZELŐSZERVEK 1. vevő szenzor, amelyre irányítsa a távirányítót! 2. Méretkapcsoló, ezzel válassza ki a kívánt monitor méretvariációt:: 16:9 vagy /4:3. 3. Tükörkapcsoló 4.

3 KEZELŐSZERVEK 1. vevő szenzor, amelyre irányítsa a távirányítót! 2. Méretkapcsoló, ezzel válassza ki a kívánt monitor méretvariációt:: 16:9 vagy /4:3. 3. Tükörkapcsoló 4. AV1 és AV2 csatornakapcsoló 5. Keret 6. Hangerő illetve képernyő menüben értékcsökkentő üzemmód 7. Hangerő illetve képernyő menüben értéknövelő üzemmód 8. Menüválasztó Nyomja be, ha a menüből választani szeretne 9. Monitor ki-bekapcsoló 10. Antenna 11. LCD képernyő TÁVIRÁNYÍTÓ 1. Monitor ki-bekapcsoló 2. Videó csatornaválasztó 3. Monitor képernyő menüválasztó 4. Hangerő illetve képernyő menüben értékcsökkentő üzemmód 5. Hangerő illetve képernyő menüben értéknövelő Üzemmód 6. Méretkapcsoló, ezzel válassza ki a kívánt monitor méretvariációt:: 16:9 vagy /4:3. Hátulnézet 12. Adapter bemenet 13. Audio video bemenet 14. Audio video kimenet 15. Csatornaváltó Használati utasítás 1. Csatlakoztassa a DC12V 1200mA hálózati adaptert a készülék bemenetére valamint az AC230V aljzatba, belül kívül 2. Csatlakoztassa az Audio / Video jelet a megfelelő A/V csatlakozóba (ki- vagy bemenet-re) 3. Kapcsolja be a monitort. 4. és. gombokkal szabályozza a hangerőt. KAMERA Hangerő szabályozó 3. Mikrofon alacsony magas db INFRA LED 2. Lencsék 4. Fali szerelő 5. Szerelő lyuk

Menüválasztó Nyomja be, ha a menüből választani szeretne 9. Monitor ki-bekapcsoló 10. Antenna 11. LCD képernyő TÁVIRÁNYÍTÓ 1. Monitor ki-bekapcsoló 2. Videó csatornaválasztó 3.

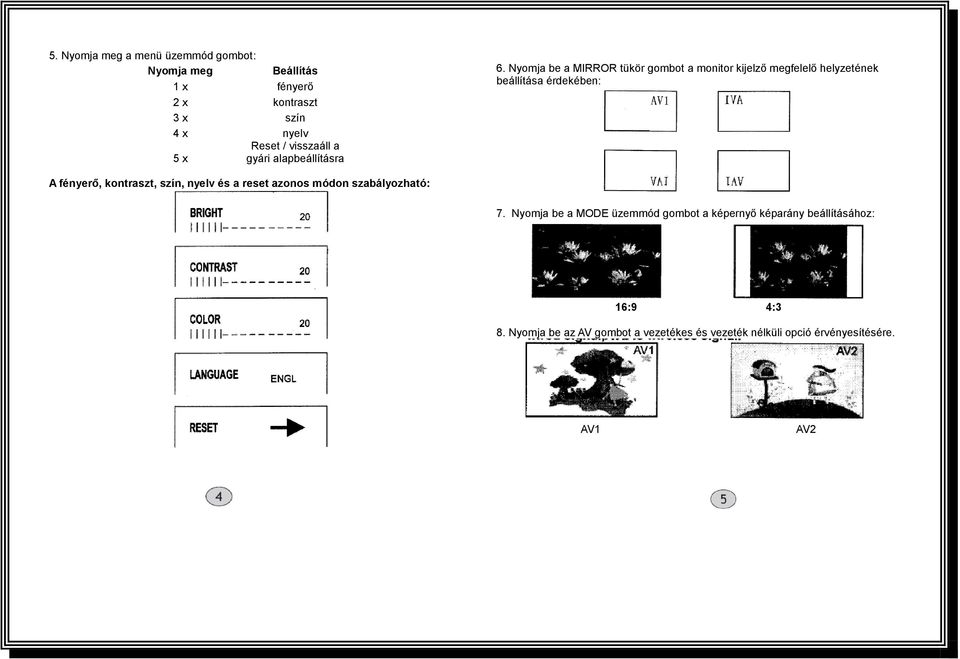

4 5. Nyomja meg a menü üzemmód gombot: Nyomja meg Beállítás 1 x fényerő 2 x kontraszt 3 x szín 4 x nyelv Reset / visszaáll a 5 x gyári alapbeállításra 6. Nyomja be a MIRROR tükör gombot a monitor kijelző megfelelő helyzetének beállítása érdekében: A fényerő, kontraszt, szín, nyelv és a reset azonos módon szabályozható: 7. Nyomja be a MODE üzemmód gombot a képernyő képarány beállításához: 16:9 4:3 8. Nyomja be az AV gombot a vezetékes és vezeték nélküli opció érvényesítésére. AV1 AV2

Nyomja be a MIRROR tükör gombot a monitor kijelző megfelelő helyzetének beállítása érdekében: A fényerő, kontraszt, szín,

5 Csatlakoztatások és csatornaváltás KAMERA Monitor pozíciók Alaphelyzet normál pozíció CH-1 CH-3 vevőegység MONITOR Vezetékes kamera Audio/Video 1 bemenet Hátsó elhelyezés Forgatás balra - jobbra opcionális Vezetékes kamera AC adapter Vezetékes kamera Audio /video 1 kimenet Előre-hátra döntés Fali függőleges elhelyezés Származási ország: Kína Forgalmazó: GLOBAL Export Import KFT Budapest Székely Elek u

kamera AC adapter Vezetékes kamera Audio /video 1 kimenet Előre-hátra döntés Fali függőleges elhelyezés

6 DECLARATION OF CONFORMITY / MEGFELELŐSÉGI NYILATKOZAT HIBAKERESÉS Probléma megnevezése Nincs kép, fekete képernyő Színhiány Hanghiány Képzavar A probléma lehetséges oka Hibás tápegység vagy nem a rendszerhez tartózó tápegység használata Csatlakoztatás fordított polaritással A biztosíték kiégett Nincs videojel Csatlakozó videokábel rövidzárlata Színes jel hiánya Bejövő videojel gyengeség Az egység némított üzemmódban van. Alacsony hangerőállásban Nincs megfelelő tápfeszültség Kontraszt és fényerő hibajelenség A probléma megoldása Cserélje ki a tápegységet! Cserélje meg a polaritást! Cserélje ki a biztosítékot! Ellenőrizze a csatlakozót Cserélje ki a kábelt! Válassza ki a videojelet! Ellenőrizze a forrást! Nyomja meg a MUTE gombot Nyomja meg a V+ gombot! Cserélje ki a tápegységet! Állítsa be a kontraszt és fényerőt Ourselves / Mi,.. GLOBAL EXPORT-IMPORT KFT. (a magyarországi gyártó,- képviselő, vagy importáló neve) H-1151 BUDAPEST SZÉKELY. ELEK U. 11. CÉGBEJ. SZ ) Address & ID Number(székhelye és a cégbejegyzés/vállalkozói igazolvány száma) We declare herewith that the product below: Egyedül, saját felelősségünkre kijelentjük, hogy az alábbi termék: Wireless monitor set / vezeték nélküli megfigyelő rendszer Model no/cikkszám:. M0704L + C120W (termék típusa, modellje, rendeltetése, egyedi berendezésnél a gyártási száma) As distributor in East Europe) A gyártó megbízásából (a termék eredete, a gyártó neve, címe) (A gyártó megbízásából mint magyarországi képviselő és forgalmazó) amelyre e nyilatkozat vonatkozik, megfelel a rádió berendezésekről és a távközlő végberendezésekről, valamint megfelelőségük elismeréséről szóló 5/2004 (IV.13.) MEHVM rendelet 3. -ában foglalt alapvető követelményeknek, valamint az alábbi távközlési (Rádió távközlési), villamos biztonságtechnikai és elektromágneses összeférhetőségi követelményeket tartalmazó szabványoknak, illetőleg egyéb normatív dokumentumoknak DIRECTIVE: 1999/5/EC EN V1.4.1( ).. (EMC & Radio type) EN ( ).(EMC & Radio type) EN (EMC & Radio type) A terméket EU ezen belül magyarországi forgalmazásra tervezték. (az európai harmonizált, vagy a magyar nemzeti szabványok, illetőleg normatív dokumentumok pontos megjelölése). Rádióberendezés², illetőleg nem szabványos termék esetén a tanúsító szerv neve, száma, a tanúsítvány száma: TEST REPORT NOS: SZEMO , & , Supplied wiith CE symbol / A termék CE (CE vagy / és H) megfelelőségi jelöléssel van ellátva. All respective documents are available at: E nyilatkozatot megalapozó műszaki dokumentáció megőrzési helye, címe: 1151 Budapest Székely Elek u Authorized signature / A képviseletre jogosított személy(ek) neve, beosztása, Date / Kelt, Budapest, GLOBAL EXPORT IMPORT KFT.

egység némított üzemmódban van. Alacsony hangerőállásban Nincs megfelelő tápfeszültség Kontraszt és fényerő hibajelenség A probléma megoldása Cserélje ki a tápegységet! Cserélje meg a polaritást!
