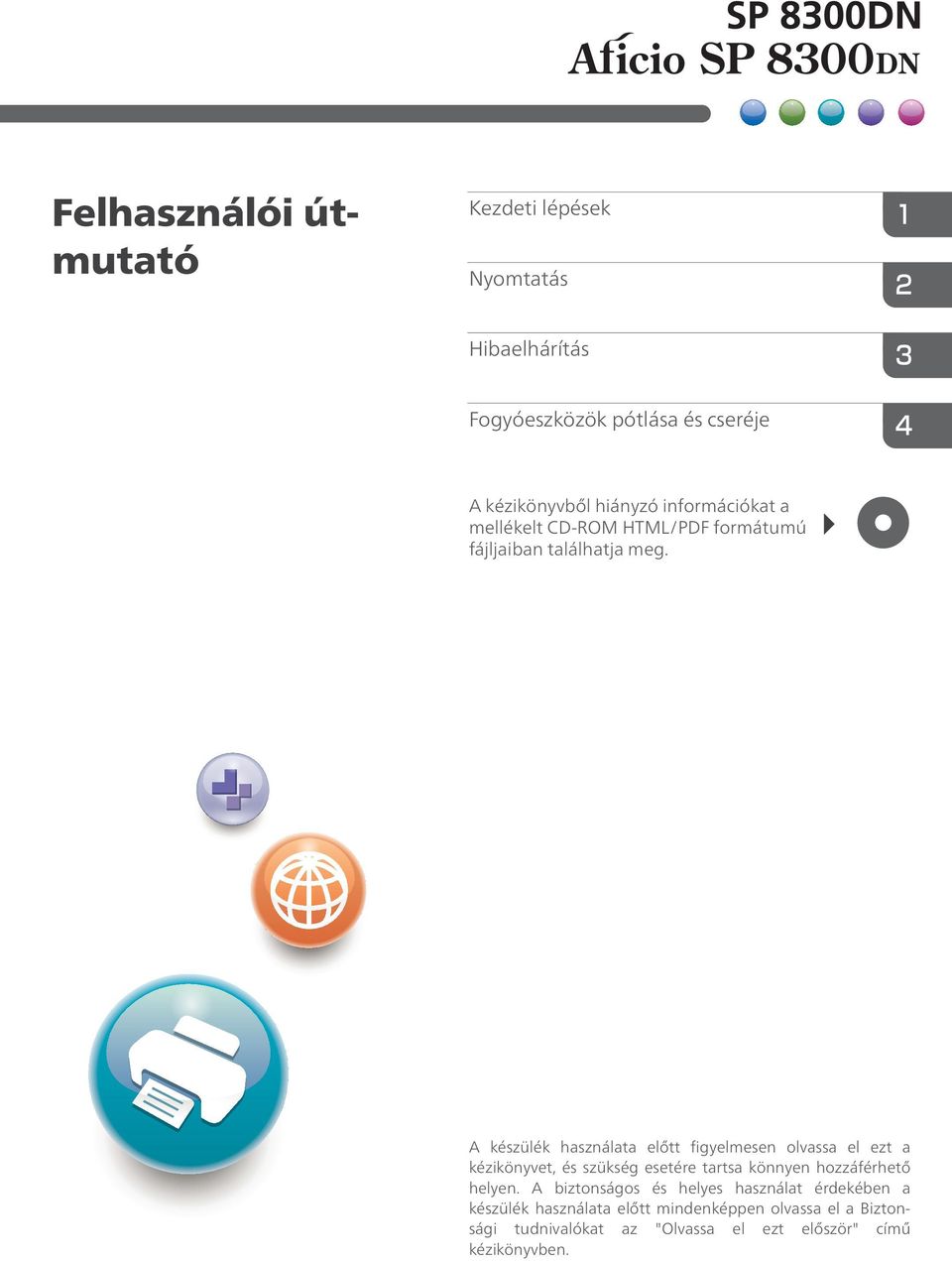

1 Felhasználói útmutató Kezdeti lépések Nyomtatás Hibaelhárítás Fogyóeszközök pótlása és cseréje A kézikönyvből hiányzó információkat a mellékelt CD-ROM HTML/PDF formátumú fájljaiban találhatja meg. A készülék használata előtt figyelmesen olvassa el ezt a kézikönyvet, és szükség esetére tartsa könnyen hozzáférhető helyen. A biztonságos és helyes használat érdekében a készülék használata előtt mindenképpen olvassa el a Biztonsági tudnivalókat az "Olvassa el ezt először" című kézikönyvben.

2

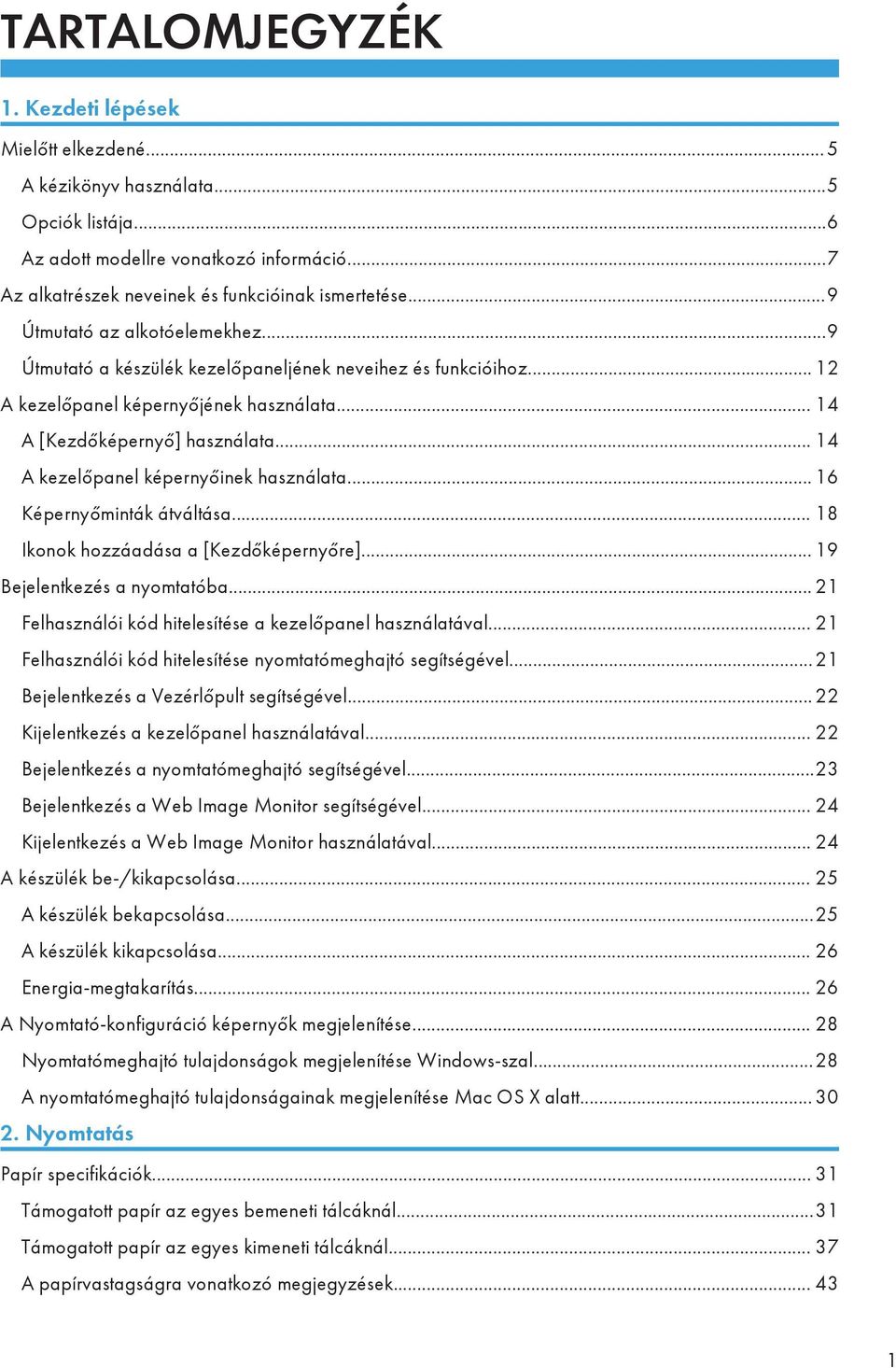

3 TARTALOMJEGYZÉK 1. Kezdeti lépések Mielőtt elkezdené... 5 A kézikönyv használata...5 Opciók listája...6 Az adott modellre vonatkozó információ...7 Az alkatrészek neveinek és funkcióinak ismertetése...9 Útmutató az alkotóelemekhez...9 Útmutató a készülék kezelőpaneljének neveihez és funkcióihoz A kezelőpanel képernyőjének használata A [Kezdőképernyő] használata A kezelőpanel képernyőinek használata Képernyőminták átváltása Ikonok hozzáadása a [Kezdőképernyőre] Bejelentkezés a nyomtatóba Felhasználói kód hitelesítése a kezelőpanel használatával Felhasználói kód hitelesítése nyomtatómeghajtó segítségével Bejelentkezés a Vezérlőpult segítségével Kijelentkezés a kezelőpanel használatával Bejelentkezés a nyomtatómeghajtó segítségével...23 Bejelentkezés a Web Image Monitor segítségével Kijelentkezés a Web Image Monitor használatával A készülék be-/kikapcsolása A készülék bekapcsolása...25 A készülék kikapcsolása Energia-megtakarítás A Nyomtató-konfiguráció képernyők megjelenítése Nyomtatómeghajtó tulajdonságok megjelenítése Windows-szal...28 A nyomtatómeghajtó tulajdonságainak megjelenítése Mac OS X alatt Nyomtatás Papír specifikációk Támogatott papír az egyes bemeneti tálcáknál...31 Támogatott papír az egyes kimeneti tálcáknál A papírvastagságra vonatkozó megjegyzések

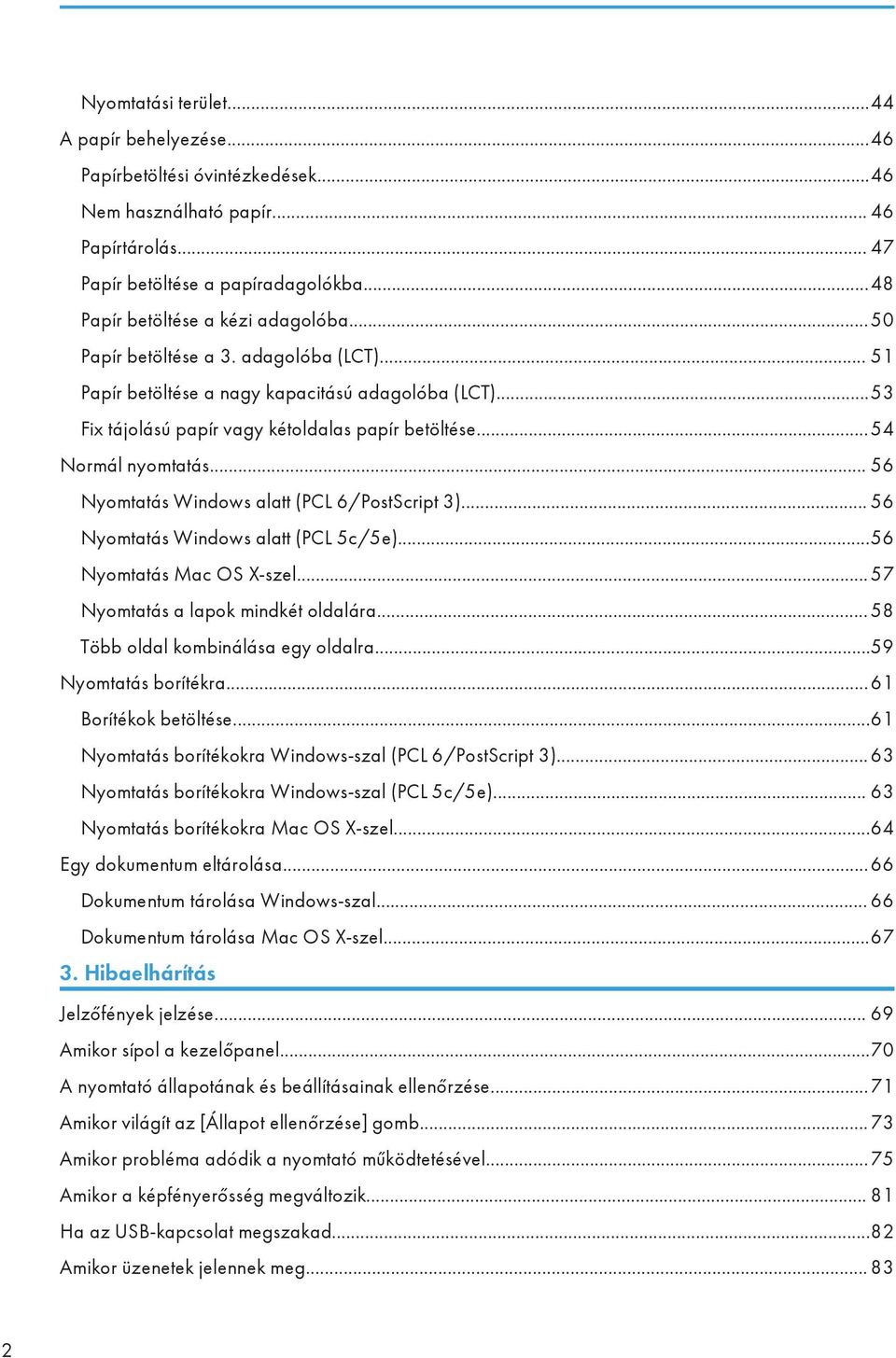

4 Nyomtatási terület...44 A papír behelyezése...46 Papírbetöltési óvintézkedések...46 Nem használható papír Papírtárolás Papír betöltése a papíradagolókba...48 Papír betöltése a kézi adagolóba...50 Papír betöltése a 3. adagolóba (LCT) Papír betöltése a nagy kapacitású adagolóba (LCT)...53 Fix tájolású papír vagy kétoldalas papír betöltése...54 Normál nyomtatás Nyomtatás Windows alatt (PCL 6/PostScript 3) Nyomtatás Windows alatt (PCL 5c/5e)...56 Nyomtatás Mac OS X-szel Nyomtatás a lapok mindkét oldalára Több oldal kombinálása egy oldalra...59 Nyomtatás borítékra...61 Borítékok betöltése...61 Nyomtatás borítékokra Windows-szal (PCL 6/PostScript 3) Nyomtatás borítékokra Windows-szal (PCL 5c/5e) Nyomtatás borítékokra Mac OS X-szel...64 Egy dokumentum eltárolása...66 Dokumentum tárolása Windows-szal Dokumentum tárolása Mac OS X-szel Hibaelhárítás Jelzőfények jelzése Amikor sípol a kezelőpanel...70 A nyomtató állapotának és beállításainak ellenőrzése...71 Amikor világít az [Állapot ellenőrzése] gomb Amikor probléma adódik a nyomtató működtetésével...75 Amikor a képfényerősség megváltozik Ha az USB-kapcsolat megszakad...82 Amikor üzenetek jelennek meg

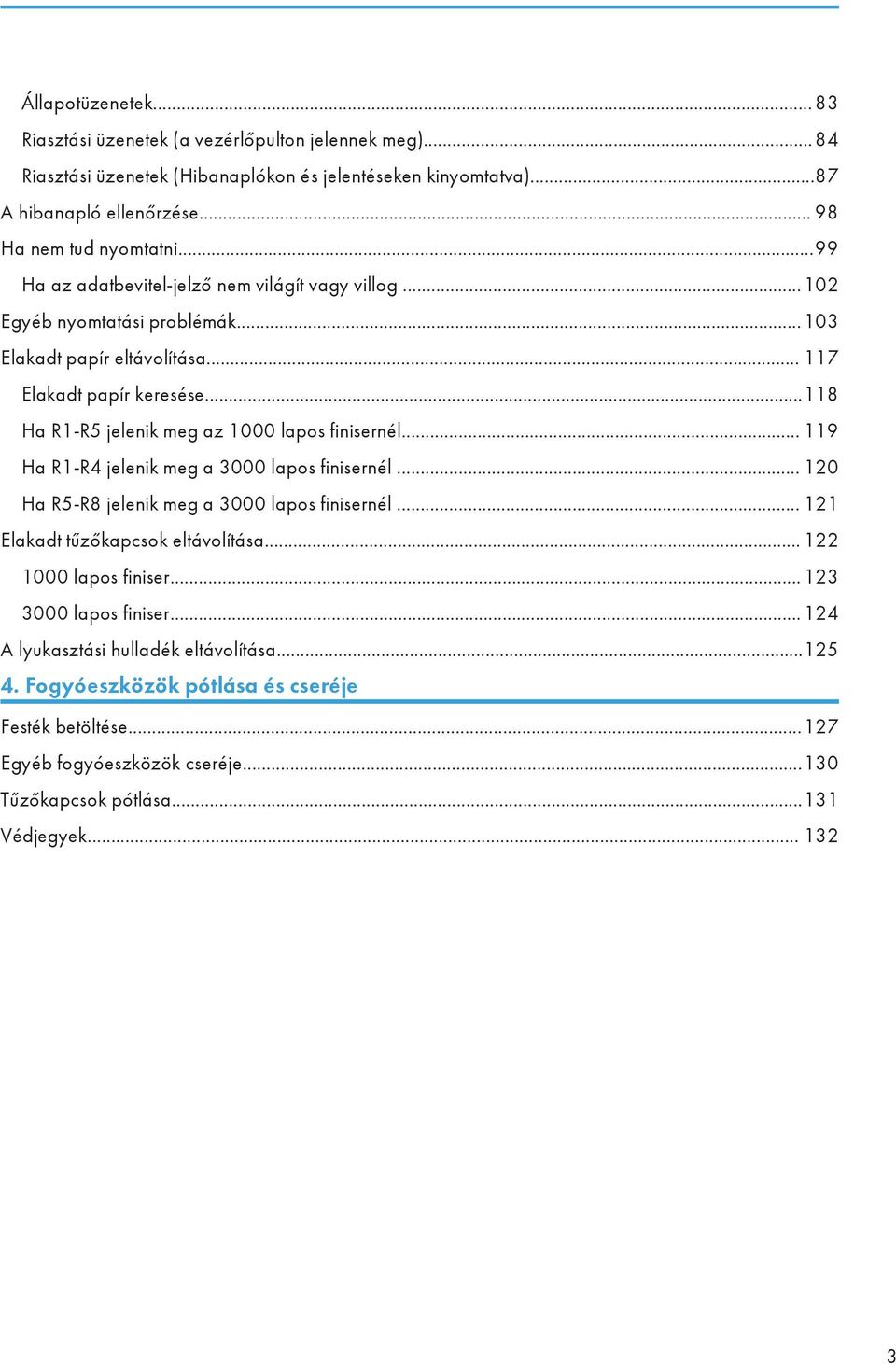

5 Állapotüzenetek Riasztási üzenetek (a vezérlőpulton jelennek meg) Riasztási üzenetek (Hibanaplókon és jelentéseken kinyomtatva)...87 A hibanapló ellenőrzése Ha nem tud nyomtatni...99 Ha az adatbevitel-jelző nem világít vagy villog Egyéb nyomtatási problémák Elakadt papír eltávolítása Elakadt papír keresése Ha R1-R5 jelenik meg az 1000 lapos finisernél Ha R1-R4 jelenik meg a 3000 lapos finisernél Ha R5-R8 jelenik meg a 3000 lapos finisernél Elakadt tűzőkapcsok eltávolítása lapos finiser lapos finiser A lyukasztási hulladék eltávolítása Fogyóeszközök pótlása és cseréje Festék betöltése Egyéb fogyóeszközök cseréje Tűzőkapcsok pótlása Védjegyek

6 4

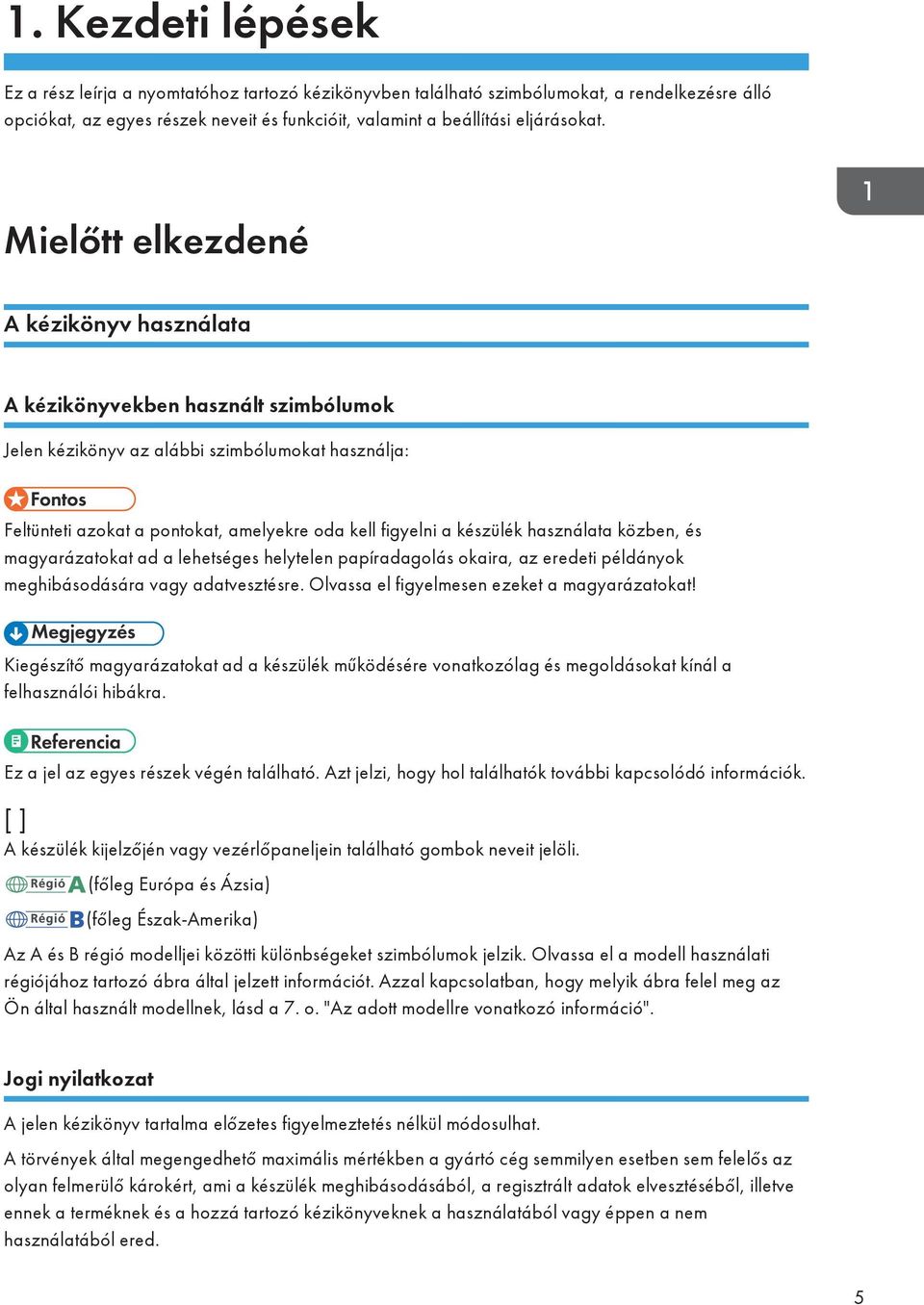

7 1. Kezdeti lépések Ez a rész leírja a nyomtatóhoz tartozó kézikönyvben található szimbólumokat, a rendelkezésre álló opciókat, az egyes részek neveit és funkcióit, valamint a beállítási eljárásokat. Mielőtt elkezdené A kézikönyv használata A kézikönyvekben használt szimbólumok Jelen kézikönyv az alábbi szimbólumokat használja: Feltünteti azokat a pontokat, amelyekre oda kell figyelni a készülék használata közben, és magyarázatokat ad a lehetséges helytelen papíradagolás okaira, az eredeti példányok meghibásodására vagy adatvesztésre. Olvassa el figyelmesen ezeket a magyarázatokat! Kiegészítő magyarázatokat ad a készülék működésére vonatkozólag és megoldásokat kínál a felhasználói hibákra. Ez a jel az egyes részek végén található. Azt jelzi, hogy hol találhatók további kapcsolódó információk. [ ] A készülék kijelzőjén vagy vezérlőpaneljein található gombok neveit jelöli. (főleg Európa és Ázsia) (főleg Észak-Amerika) Az A és B régió modelljei közötti különbségeket szimbólumok jelzik. Olvassa el a modell használati régiójához tartozó ábra által jelzett információt. Azzal kapcsolatban, hogy melyik ábra felel meg az Ön által használt modellnek, lásd a 7. o. "Az adott modellre vonatkozó információ". Jogi nyilatkozat A jelen kézikönyv tartalma előzetes figyelmeztetés nélkül módosulhat. A törvények által megengedhető maximális mértékben a gyártó cég semmilyen esetben sem felelős az olyan felmerülő károkért, ami a készülék meghibásodásából, a regisztrált adatok elvesztéséből, illetve ennek a terméknek és a hozzá tartozó kézikönyveknek a használatából vagy éppen a nem használatából ered. 5

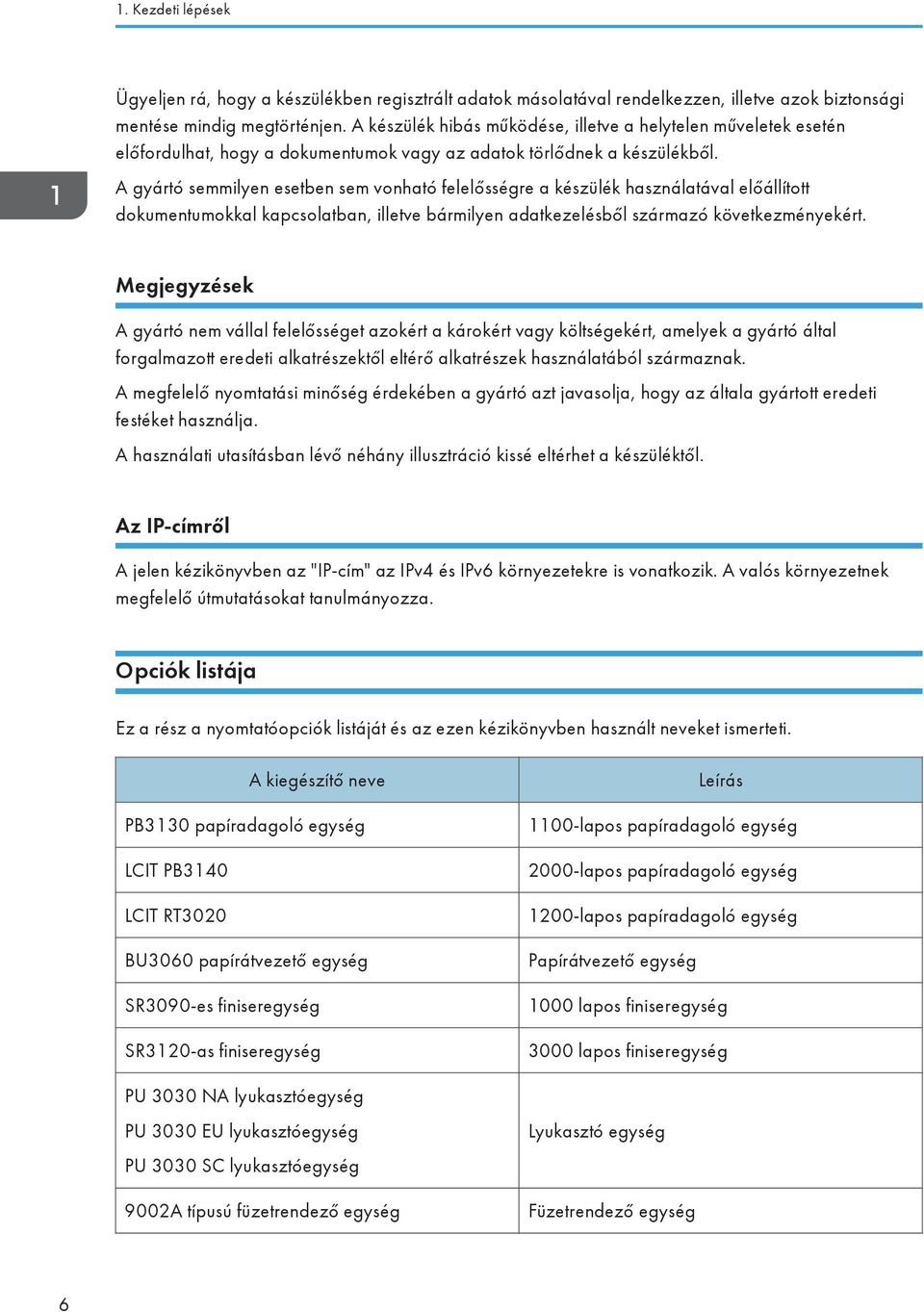

8 1. Kezdeti lépések Ügyeljen rá, hogy a készülékben regisztrált adatok másolatával rendelkezzen, illetve azok biztonsági mentése mindig megtörténjen. A készülék hibás működése, illetve a helytelen műveletek esetén előfordulhat, hogy a dokumentumok vagy az adatok törlődnek a készülékből. A gyártó semmilyen esetben sem vonható felelősségre a készülék használatával előállított dokumentumokkal kapcsolatban, illetve bármilyen adatkezelésből származó következményekért. Megjegyzések A gyártó nem vállal felelősséget azokért a károkért vagy költségekért, amelyek a gyártó által forgalmazott eredeti alkatrészektől eltérő alkatrészek használatából származnak. A megfelelő nyomtatási minőség érdekében a gyártó azt javasolja, hogy az általa gyártott eredeti festéket használja. A használati utasításban lévő néhány illusztráció kissé eltérhet a készüléktől. Az IP-címről A jelen kézikönyvben az "IP-cím" az IPv4 és IPv6 környezetekre is vonatkozik. A valós környezetnek megfelelő útmutatásokat tanulmányozza. Opciók listája Ez a rész a nyomtatóopciók listáját és az ezen kézikönyvben használt neveket ismerteti. A kiegészítő neve PB3130 papíradagoló egység LCIT PB3140 LCIT RT3020 BU3060 papírátvezető egység SR3090-es finiseregység SR3120-as finiseregység PU 3030 NA lyukasztóegység PU 3030 EU lyukasztóegység PU 3030 SC lyukasztóegység 9002A típusú füzetrendező egység Leírás 1100-lapos papíradagoló egység 2000-lapos papíradagoló egység 1200-lapos papíradagoló egység Papírátvezető egység 1000 lapos finiseregység 3000 lapos finiseregység Lyukasztó egység Füzetrendező egység 6

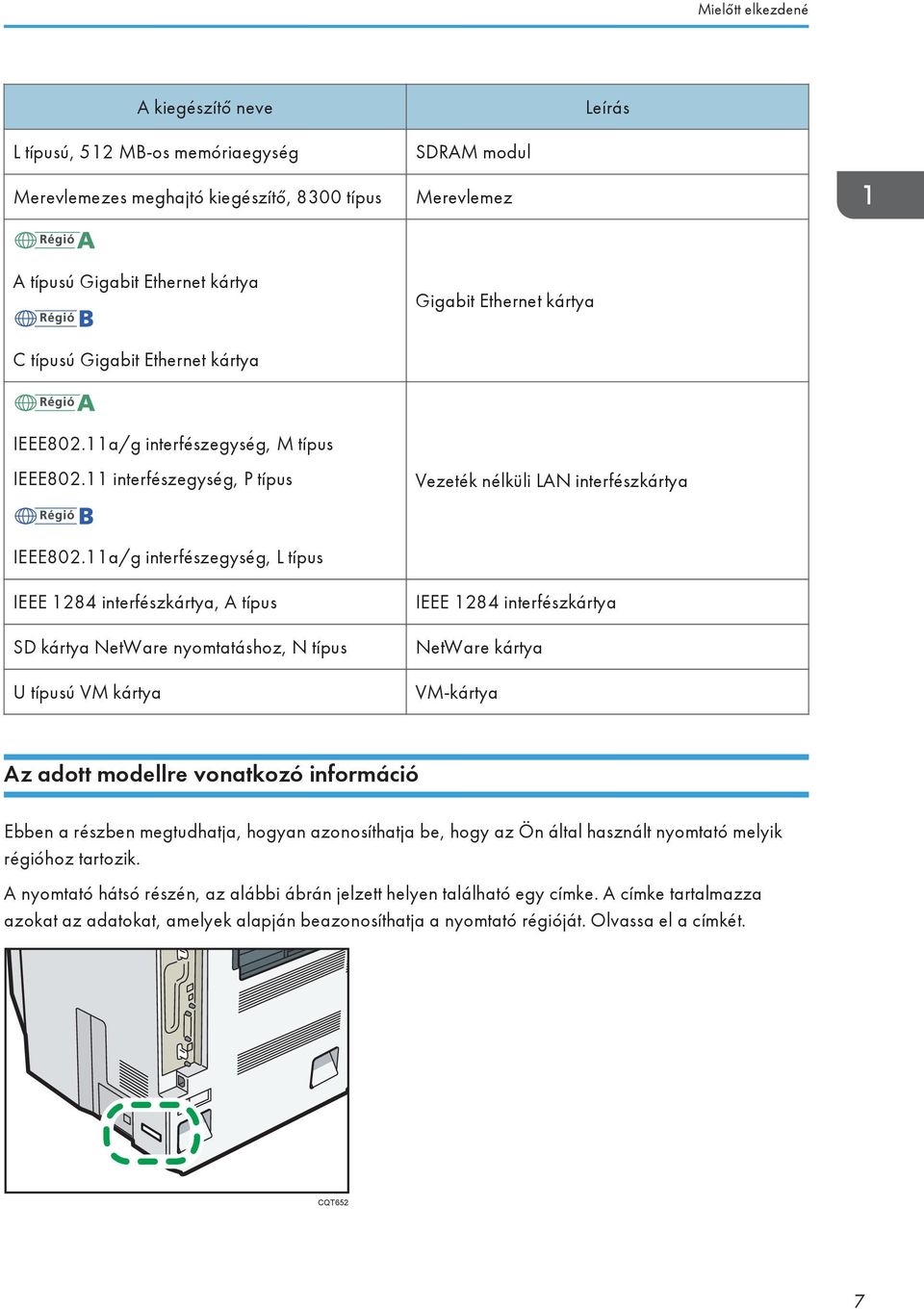

9 Mielőtt elkezdené A kiegészítő neve Leírás L típusú, 512 MB-os memóriaegység Merevlemezes meghajtó kiegészítő, 8300 típus SDRAM modul Merevlemez A típusú Gigabit Ethernet kártya Gigabit Ethernet kártya C típusú Gigabit Ethernet kártya IEEE802.11a/g interfészegység, M típus IEEE interfészegység, P típus Vezeték nélküli LAN interfészkártya IEEE802.11a/g interfészegység, L típus IEEE 1284 interfészkártya, A típus SD kártya NetWare nyomtatáshoz, N típus U típusú VM kártya IEEE 1284 interfészkártya NetWare kártya VM-kártya Az adott modellre vonatkozó információ Ebben a részben megtudhatja, hogyan azonosíthatja be, hogy az Ön által használt nyomtató melyik régióhoz tartozik. A nyomtató hátsó részén, az alábbi ábrán jelzett helyen található egy címke. A címke tartalmazza azokat az adatokat, amelyek alapján beazonosíthatja a nyomtató régióját. Olvassa el a címkét. CQT652 7

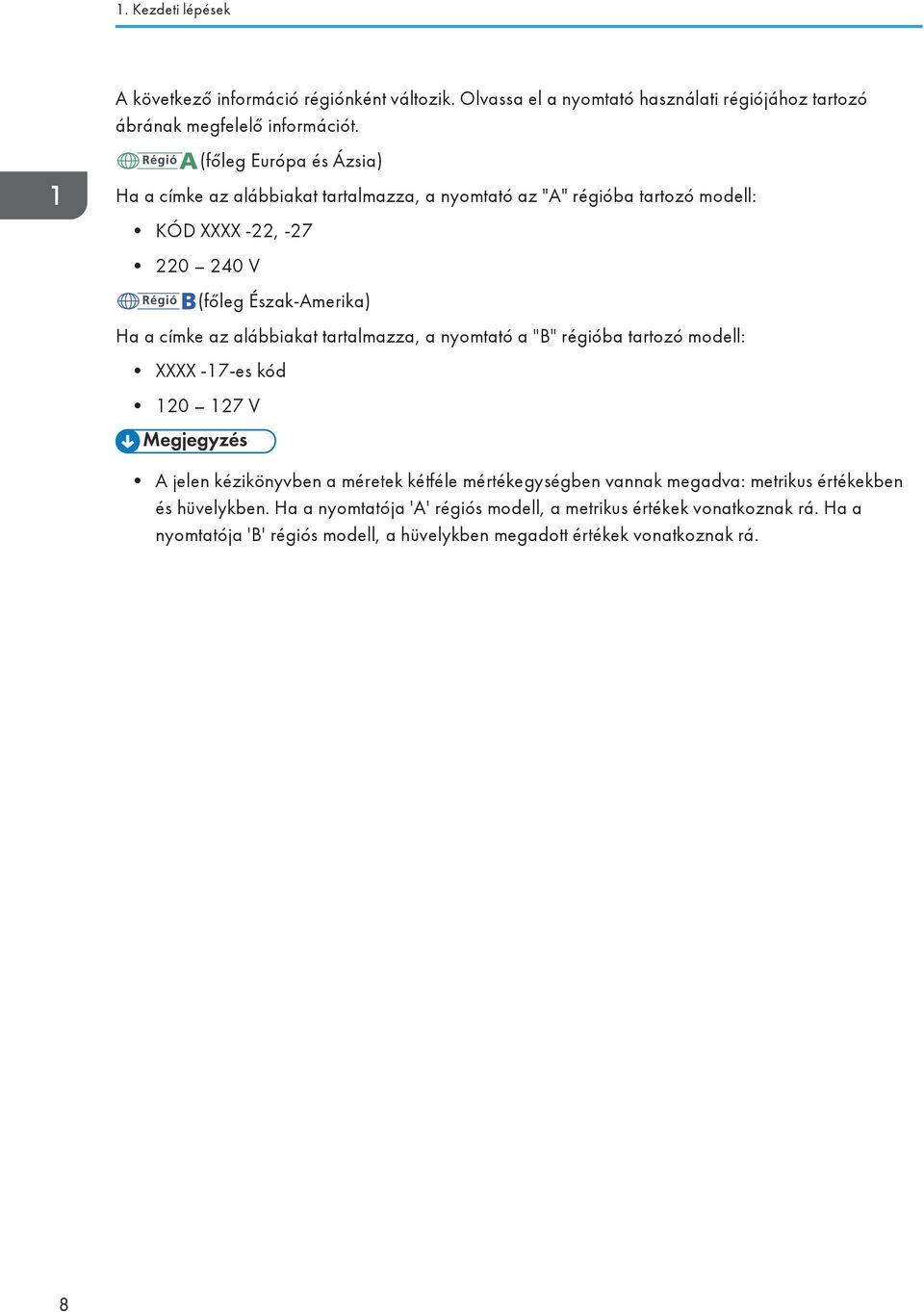

10 1. Kezdeti lépések A következő információ régiónként változik. Olvassa el a nyomtató használati régiójához tartozó ábrának megfelelő információt. (főleg Európa és Ázsia) Ha a címke az alábbiakat tartalmazza, a nyomtató az "A" régióba tartozó modell: KÓD XXXX -22, V (főleg Észak-Amerika) Ha a címke az alábbiakat tartalmazza, a nyomtató a "B" régióba tartozó modell: XXXX -17-es kód V A jelen kézikönyvben a méretek kétféle mértékegységben vannak megadva: metrikus értékekben és hüvelykben. Ha a nyomtatója 'A' régiós modell, a metrikus értékek vonatkoznak rá. Ha a nyomtatója 'B' régiós modell, a hüvelykben megadott értékek vonatkoznak rá. 8

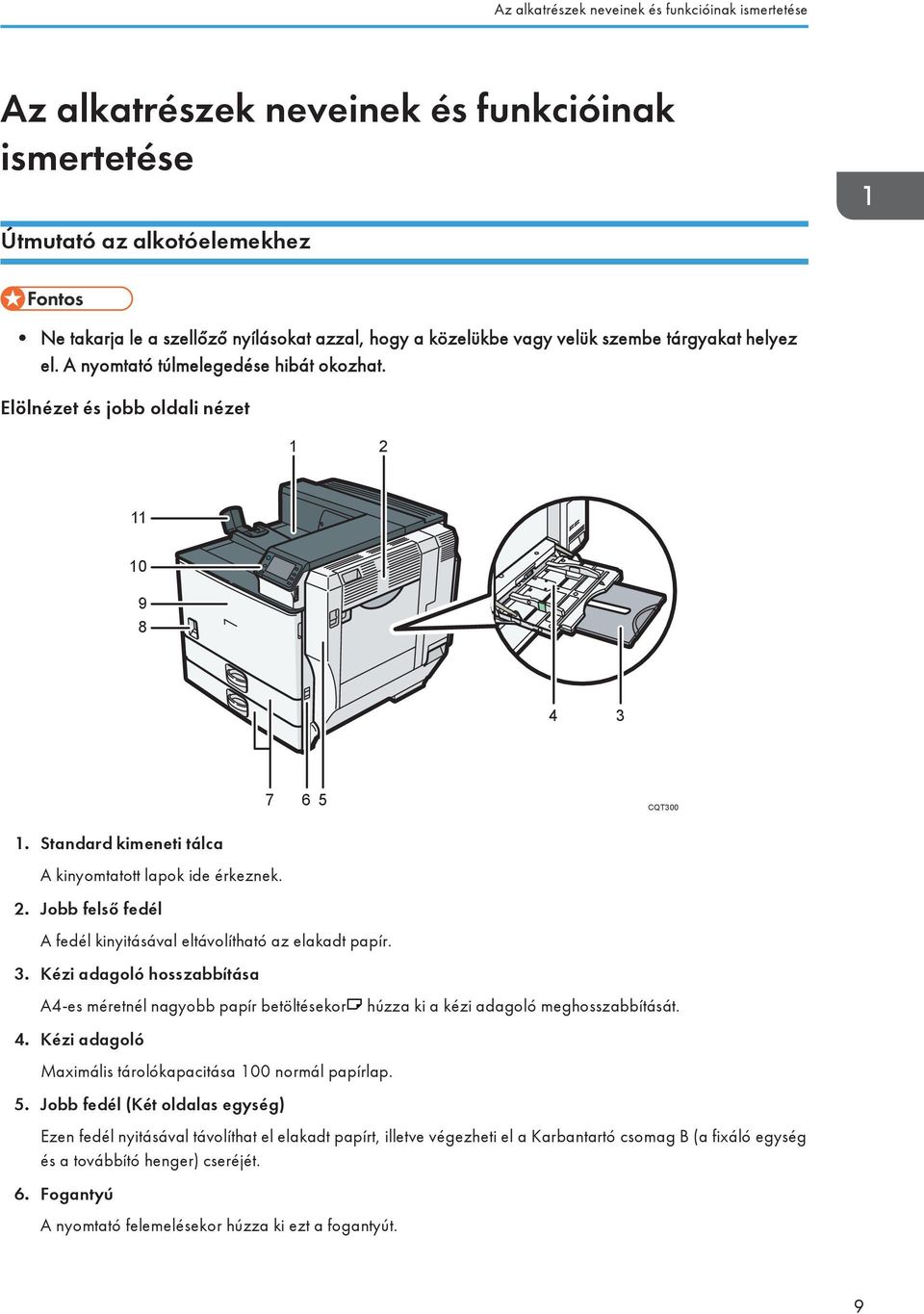

11 Az alkatrészek neveinek és funkcióinak ismertetése Az alkatrészek neveinek és funkcióinak ismertetése Útmutató az alkotóelemekhez Ne takarja le a szellőző nyílásokat azzal, hogy a közelükbe vagy velük szembe tárgyakat helyez el. A nyomtató túlmelegedése hibát okozhat. Elölnézet és jobb oldali nézet CQT Standard kimeneti tálca A kinyomtatott lapok ide érkeznek. 2. Jobb felső fedél A fedél kinyitásával eltávolítható az elakadt papír. 3. Kézi adagoló hosszabbítása A4-es méretnél nagyobb papír betöltésekor húzza ki a kézi adagoló meghosszabbítását. 4. Kézi adagoló Maximális tárolókapacitása 100 normál papírlap. 5. Jobb fedél (Két oldalas egység) Ezen fedél nyitásával távolíthat el elakadt papírt, illetve végezheti el a Karbantartó csomag B (a fixáló egység és a továbbító henger) cseréjét. 6. Fogantyú A nyomtató felemelésekor húzza ki ezt a fogantyút. 9

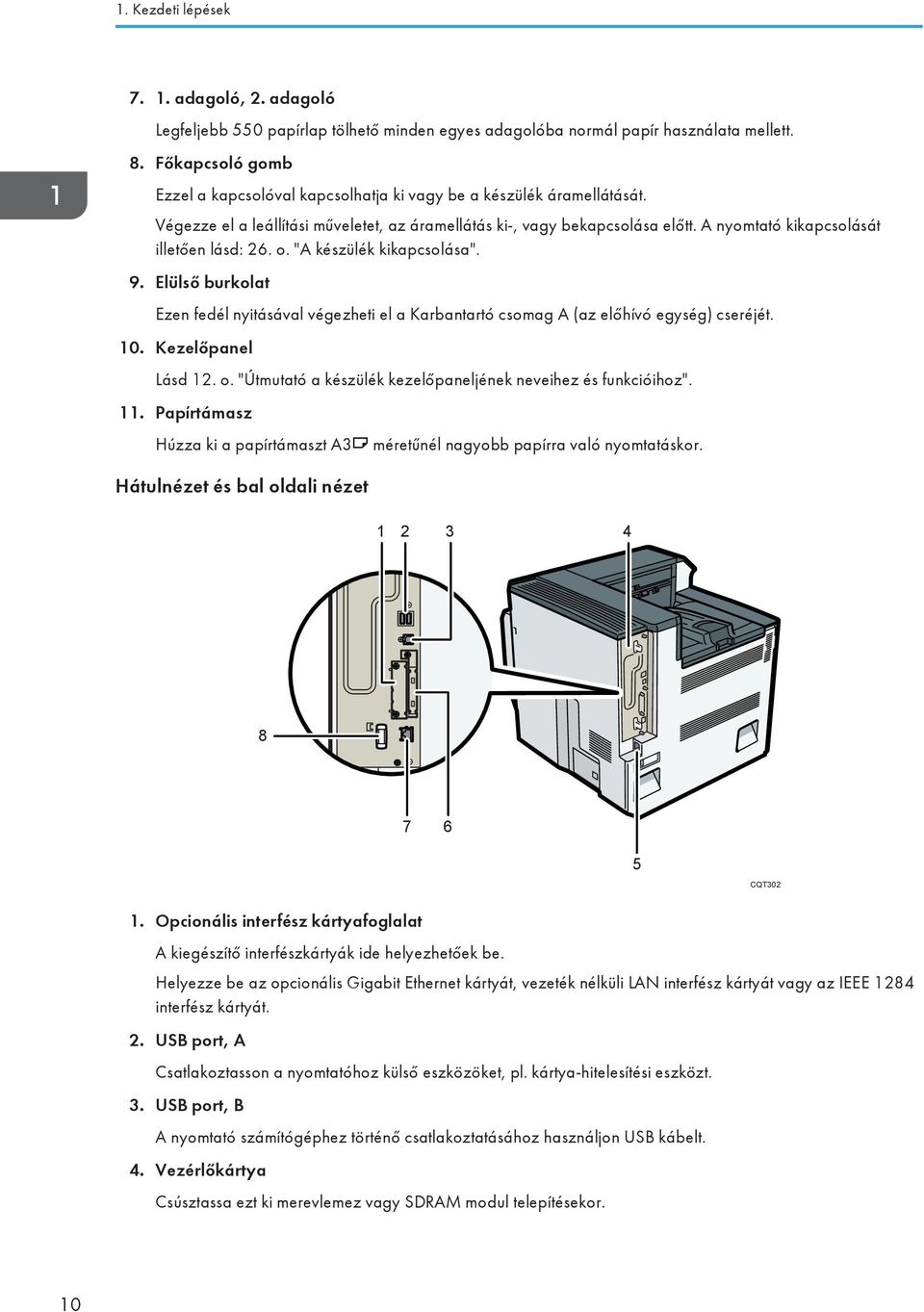

12 1. Kezdeti lépések adagoló, 2. adagoló Legfeljebb 550 papírlap tölhető minden egyes adagolóba normál papír használata mellett. 8. Főkapcsoló gomb Ezzel a kapcsolóval kapcsolhatja ki vagy be a készülék áramellátását. Végezze el a leállítási műveletet, az áramellátás ki-, vagy bekapcsolása előtt. A nyomtató kikapcsolását illetően lásd: 26. o. "A készülék kikapcsolása". 9. Elülső burkolat Ezen fedél nyitásával végezheti el a Karbantartó csomag A (az előhívó egység) cseréjét. 10. Kezelőpanel Lásd 12. o. "Útmutató a készülék kezelőpaneljének neveihez és funkcióihoz". 11. Papírtámasz Húzza ki a papírtámaszt A3 méretűnél nagyobb papírra való nyomtatáskor. Hátulnézet és bal oldali nézet CQT Opcionális interfész kártyafoglalat A kiegészítő interfészkártyák ide helyezhetőek be. Helyezze be az opcionális Gigabit Ethernet kártyát, vezeték nélküli LAN interfész kártyát vagy az IEEE 1284 interfész kártyát. 2. USB port, A Csatlakoztasson a nyomtatóhoz külső eszközöket, pl. kártya-hitelesítési eszközt. 3. USB port, B A nyomtató számítógéphez történő csatlakoztatásához használjon USB kábelt. 4. Vezérlőkártya Csúsztassa ezt ki merevlemez vagy SDRAM modul telepítésekor. 10

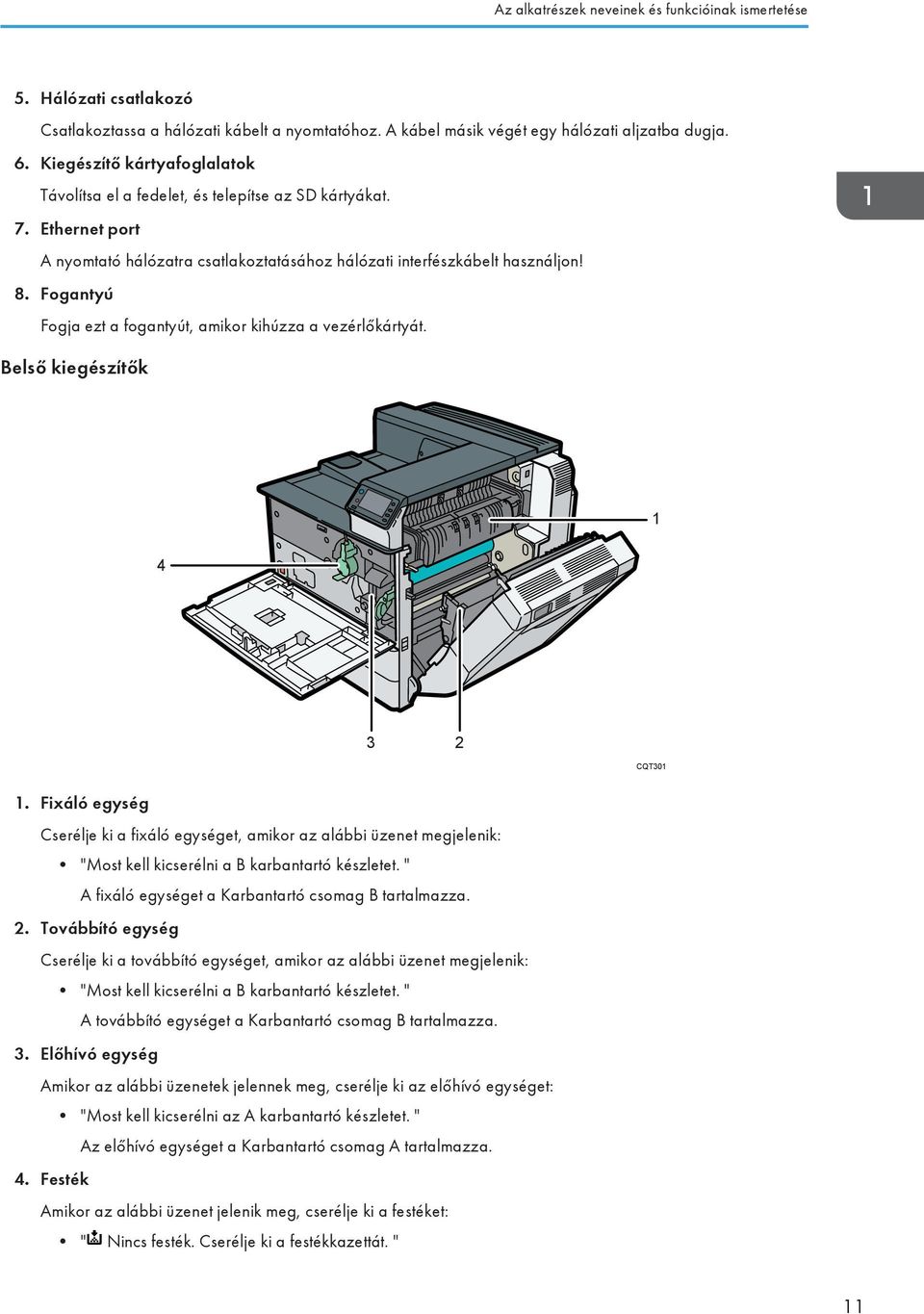

13 Az alkatrészek neveinek és funkcióinak ismertetése 5. Hálózati csatlakozó Csatlakoztassa a hálózati kábelt a nyomtatóhoz. A kábel másik végét egy hálózati aljzatba dugja. 6. Kiegészítő kártyafoglalatok Távolítsa el a fedelet, és telepítse az SD kártyákat. 7. Ethernet port A nyomtató hálózatra csatlakoztatásához hálózati interfészkábelt használjon! 8. Fogantyú Fogja ezt a fogantyút, amikor kihúzza a vezérlőkártyát. Belső kiegészítők CQT Fixáló egység Cserélje ki a fixáló egységet, amikor az alábbi üzenet megjelenik: "Most kell kicserélni a B karbantartó készletet. " A fixáló egységet a Karbantartó csomag B tartalmazza. 2. Továbbító egység Cserélje ki a továbbító egységet, amikor az alábbi üzenet megjelenik: "Most kell kicserélni a B karbantartó készletet. " A továbbító egységet a Karbantartó csomag B tartalmazza. 3. Előhívó egység Amikor az alábbi üzenetek jelennek meg, cserélje ki az előhívó egységet: "Most kell kicserélni az A karbantartó készletet. " Az előhívó egységet a Karbantartó csomag A tartalmazza. 4. Festék Amikor az alábbi üzenet jelenik meg, cserélje ki a festéket: " Nincs festék. Cserélje ki a festékkazettát. " 11

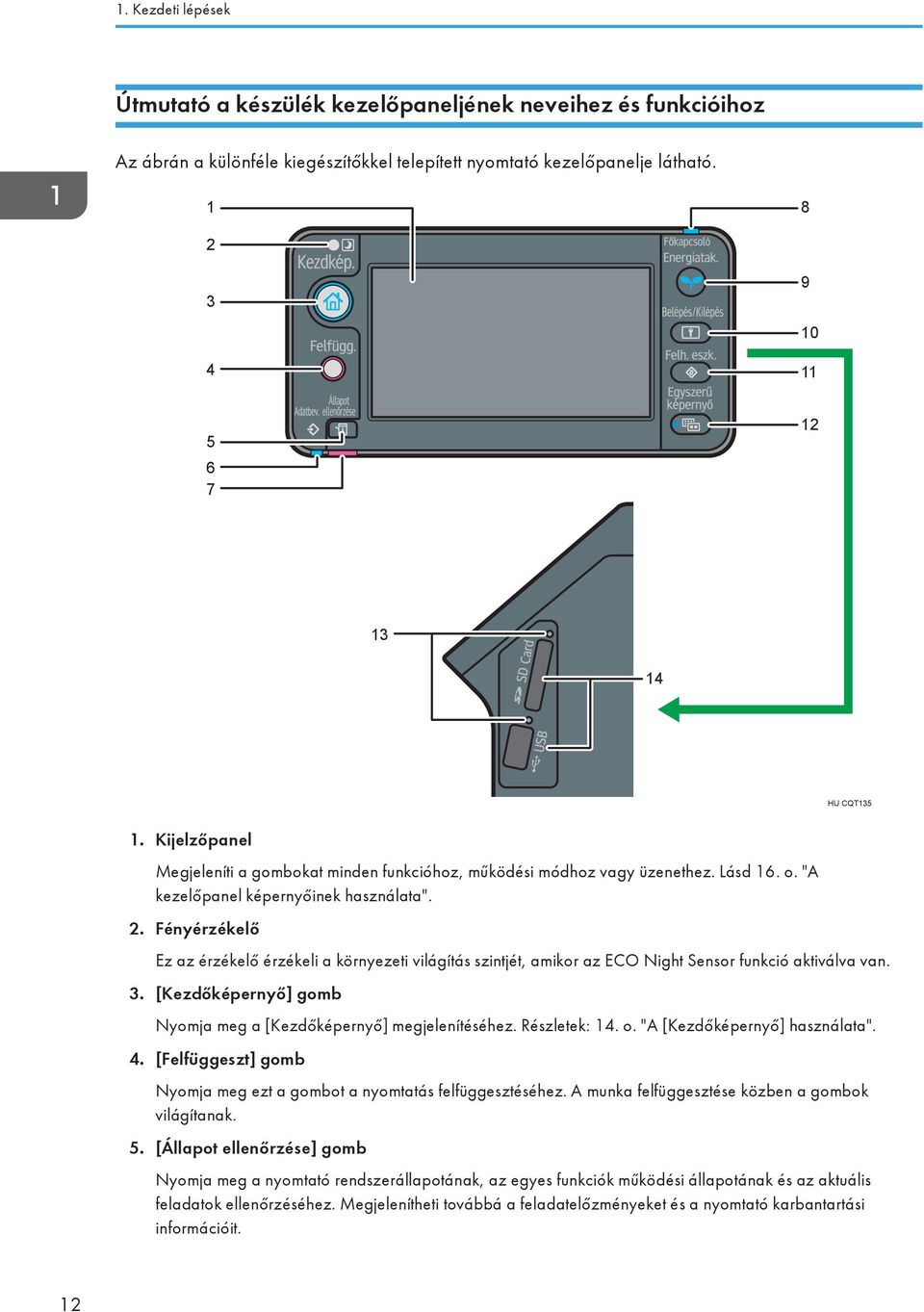

14 1. Kezdeti lépések Útmutató a készülék kezelőpaneljének neveihez és funkcióihoz Az ábrán a különféle kiegészítőkkel telepített nyomtató kezelőpanelje látható HU CQT Kijelzőpanel Megjeleníti a gombokat minden funkcióhoz, működési módhoz vagy üzenethez. Lásd 16. o. "A kezelőpanel képernyőinek használata". 2. Fényérzékelő Ez az érzékelő érzékeli a környezeti világítás szintjét, amikor az ECO Night Sensor funkció aktiválva van. 3. [Kezdőképernyő] gomb Nyomja meg a [Kezdőképernyő] megjelenítéséhez. Részletek: 14. o. "A [Kezdőképernyő] használata". 4. [Felfüggeszt] gomb Nyomja meg ezt a gombot a nyomtatás felfüggesztéséhez. A munka felfüggesztése közben a gombok világítanak. 5. [Állapot ellenőrzése] gomb Nyomja meg a nyomtató rendszerállapotának, az egyes funkciók működési állapotának és az aktuális feladatok ellenőrzéséhez. Megjelenítheti továbbá a feladatelőzményeket és a nyomtató karbantartási információit. 12

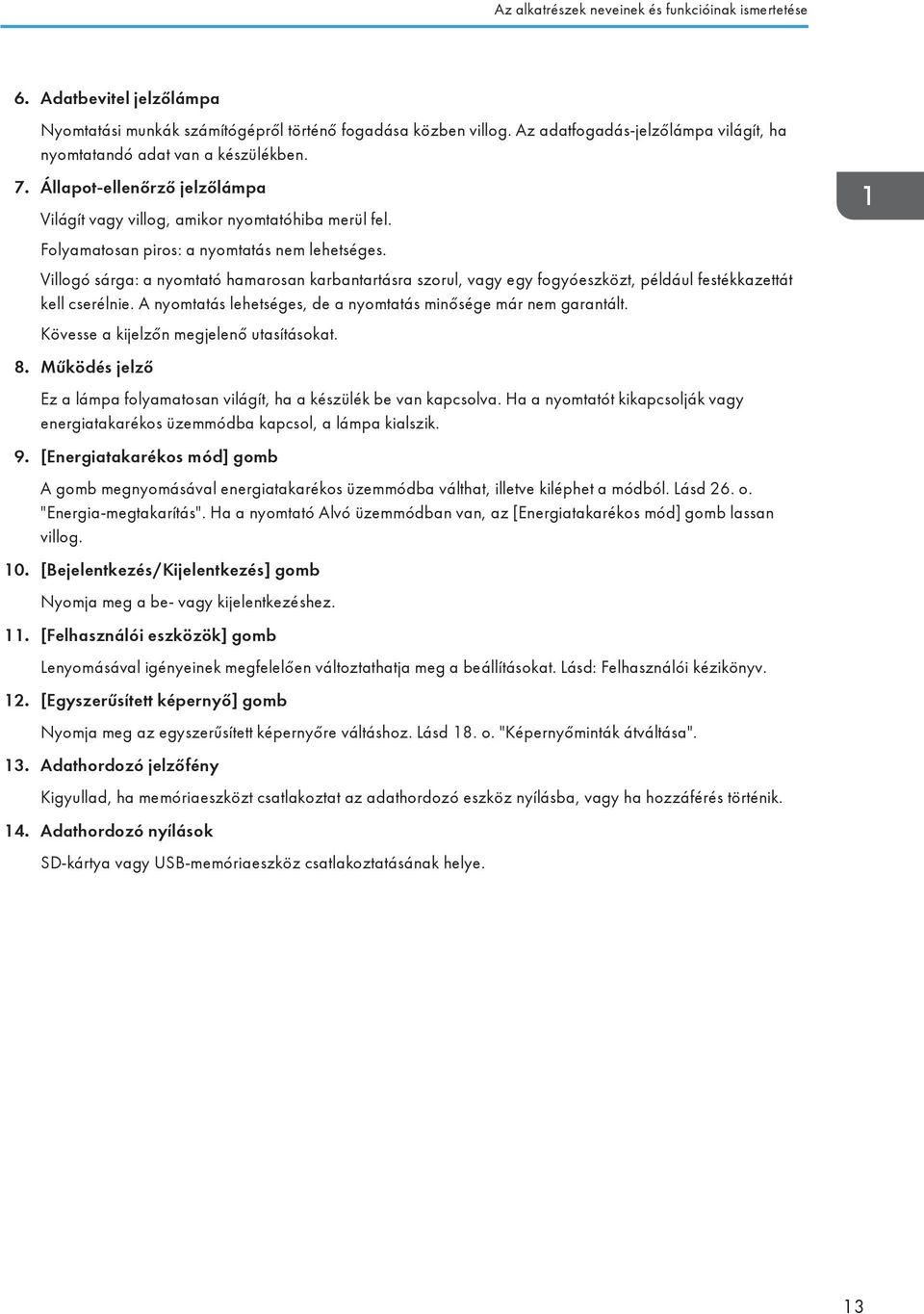

15 Az alkatrészek neveinek és funkcióinak ismertetése 6. Adatbevitel jelzőlámpa Nyomtatási munkák számítógépről történő fogadása közben villog. Az adatfogadás-jelzőlámpa világít, ha nyomtatandó adat van a készülékben. 7. Állapot-ellenőrző jelzőlámpa Világít vagy villog, amikor nyomtatóhiba merül fel. Folyamatosan piros: a nyomtatás nem lehetséges. Villogó sárga: a nyomtató hamarosan karbantartásra szorul, vagy egy fogyóeszközt, például festékkazettát kell cserélnie. A nyomtatás lehetséges, de a nyomtatás minősége már nem garantált. Kövesse a kijelzőn megjelenő utasításokat. 8. Működés jelző Ez a lámpa folyamatosan világít, ha a készülék be van kapcsolva. Ha a nyomtatót kikapcsolják vagy energiatakarékos üzemmódba kapcsol, a lámpa kialszik. 9. [Energiatakarékos mód] gomb A gomb megnyomásával energiatakarékos üzemmódba válthat, illetve kiléphet a módból. Lásd 26. o. "Energia-megtakarítás". Ha a nyomtató Alvó üzemmódban van, az [Energiatakarékos mód] gomb lassan villog. 10. [Bejelentkezés/Kijelentkezés] gomb Nyomja meg a be- vagy kijelentkezéshez. 11. [Felhasználói eszközök] gomb Lenyomásával igényeinek megfelelően változtathatja meg a beállításokat. Lásd: Felhasználói kézikönyv. 12. [Egyszerűsített képernyő] gomb Nyomja meg az egyszerűsített képernyőre váltáshoz. Lásd 18. o. "Képernyőminták átváltása". 13. Adathordozó jelzőfény Kigyullad, ha memóriaeszközt csatlakoztat az adathordozó eszköz nyílásba, vagy ha hozzáférés történik. 14. Adathordozó nyílások SD-kártya vagy USB-memóriaeszköz csatlakoztatásának helye. 13

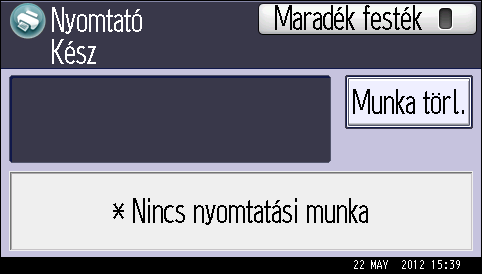

16 1. Kezdeti lépések A kezelőpanel képernyőjének használata Ez a rész leírja, hogyan használhatja a kezelőpanel képernyőjét Érintse meg a kijelzőt Nyomja meg a [Kezdőképernyő] gombot HU CQT [Kezdőképernyő] A funkció és parancsikonokat jeleníti meg. Részletek: 14. o. "A [Kezdőképernyő] használata". 2. [Nyomtató] képernyő A működés állapotát, üzeneteket és funkciómenüket jeleníti meg. Részletek: 16. o. "A kezelőpanel képernyőinek használata". 3. [Fogyóeszköz-információ] képernyő Lehetővé teszi a nyomtató állapotának (pl. a festék- és papírszint) ellenőrzését. A nyomtató bekapcsolásakor a [Kezdőképernyő] a beállított alapértelmezett képernyő. Ezt az alapértelmezett beállítást a Funkció prioritás. résznél lehet módosítani. Lásd: Felhasználói kézikönyv. A [Kezdőképernyő] használata A [Kezdőképernyő] megjelenítéséhez nyomja meg a [Kezdőképernyő] gombot. 14

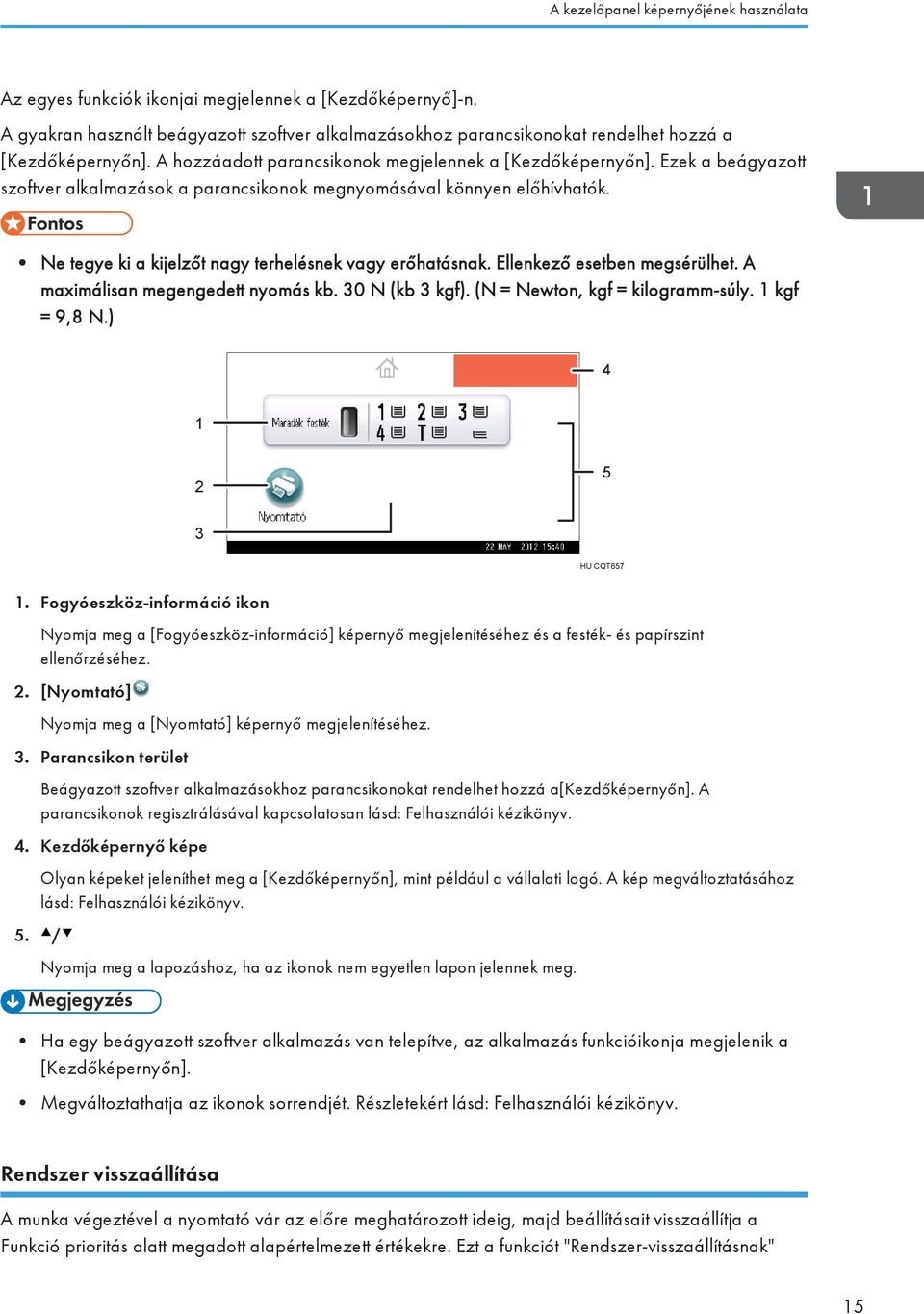

17 A kezelőpanel képernyőjének használata Az egyes funkciók ikonjai megjelennek a [Kezdőképernyő]-n. A gyakran használt beágyazott szoftver alkalmazásokhoz parancsikonokat rendelhet hozzá a [Kezdőképernyőn]. A hozzáadott parancsikonok megjelennek a [Kezdőképernyőn]. Ezek a beágyazott szoftver alkalmazások a parancsikonok megnyomásával könnyen előhívhatók. Ne tegye ki a kijelzőt nagy terhelésnek vagy erőhatásnak. Ellenkező esetben megsérülhet. A maximálisan megengedett nyomás kb. 30 N (kb 3 kgf). (N = Newton, kgf = kilogramm-súly. 1 kgf = 9,8 N.) HU CQT Fogyóeszköz-információ ikon Nyomja meg a [Fogyóeszköz-információ] képernyő megjelenítéséhez és a festék- és papírszint ellenőrzéséhez. 2. [Nyomtató] Nyomja meg a [Nyomtató] képernyő megjelenítéséhez. 3. Parancsikon terület Beágyazott szoftver alkalmazásokhoz parancsikonokat rendelhet hozzá a[kezdőképernyőn]. A parancsikonok regisztrálásával kapcsolatosan lásd: Felhasználói kézikönyv. 4. Kezdőképernyő képe Olyan képeket jeleníthet meg a [Kezdőképernyőn], mint például a vállalati logó. A kép megváltoztatásához lásd: Felhasználói kézikönyv. 5. / Nyomja meg a lapozáshoz, ha az ikonok nem egyetlen lapon jelennek meg. Ha egy beágyazott szoftver alkalmazás van telepítve, az alkalmazás funkcióikonja megjelenik a [Kezdőképernyőn]. Megváltoztathatja az ikonok sorrendjét. Részletekért lásd: Felhasználói kézikönyv. Rendszer visszaállítása A munka végeztével a nyomtató vár az előre meghatározott ideig, majd beállításait visszaállítja a Funkció prioritás alatt megadott alapértelmezett értékekre. Ezt a funkciót "Rendszer-visszaállításnak" 15

18 1. Kezdeti lépések nevezzük. A Funkcióprioritás alatti alapértelmezett beállítások megadásának lépéseiért lásd: Felhasználói kézkönyv. Azt az időtartamot, amíg a nyomtató vár, mielőtt visszaállítja beállításait az alapértelmezett értékekre, a Rendszer autom. alaphely. időz. opcióval módosíthatja. Lásd: Felhasználói kézikönyv. A kezelőpanel képernyőinek használata A kijelző megjeleníti a működési állapotot, az üzeneteket és a funkciómenüket. A funkcióelemek választógombok formájában jelennek meg. Ezeket könnyed megnyomással választhatja ki, illetve állíthatja be. Ha kiválaszt vagy beállít egy elemet a kijelzőpanelen, az elem kiemelten jelenik meg: pl. következőképp megjelenített gombok nem használhatók:.. A Ne tegye ki a kijelzőt nagy terhelésnek vagy erőhatásnak. Ellenkező esetben megsérülhet. 30 N (kb. 3 kgf). (N = Newton, kgf = kilogramm-súly. 1 kgf = 9,8N.) A nyomtató bekapcsolásakor a [Kezdőképernyő] a beállított alapértelmezett képernyő HU QCT Működési állapot vagy üzenetek. Kijelzi a készülék aktuális állapotát, például "Kész", "Offline" és "Nyomtatás...". Itt jelennek meg a nyomtatási feladat adatai (felhasználói azonosító és a dokumentum neve). 2. [Nyomtatási munkák] Megnyomásakor megjelennek a számítógépről küldött nyomtatási munkák. 3. Fogyóeszköz-információ Ellenőrizheti a hátralévő festékszintet és papírmennyiséget. Nyomja meg a [Fogyóeszköz-információ] megjelenítéséhez. 16

19 A kezelőpanel képernyőjének használata 4. [Nyo.me.e.ből ] Megnyomásával megjeleníthető az a képernyő, amellyel közvetlenül nyomtathat memóriaeszközön tárolt fájlokat. 5. [Munka törlése] Nyomja meg az aktuális nyomtatási feladat törléséhez. Ha megnyomja, miközben a Hex Dump ki van választva, a Hex Dump törlődik. 6. [Munkaművelet] Nyomja meg a feldolgozás alatt lévő munka felfüggesztéséhez. 7. [Lapdobás] A gomb megnyomásával a nyomtató bemeneti tárolójában maradt összes adatot kinyomtathatja. 8. [Egyéb funkc.] Nyomja meg a sorba állított munkák hibanaplóinak és állapotainak megjelenítéséhez. Az [Információ] képernyő használata A felhasználók környezet-tudatosságának javítása érdekében úgy konfigurálhatja a nyomtatót, hogy tájékoztassa a felhasználókat, mennyi papírt takarítottak meg azzal, hogy a nyomtató különböző papírmegtakarítási funkcióit használták. Amikor a felhasználói hitelesítés engedélyezve van, a képernyő megjelenik, ha belép a nyomtatóba. Amikor a felhasználói hitelesítés nincs engedélyezve, a képernyő megjelenik, miután visszatért Alvás üzemmódból vagy rendszer-visszaállítás után. Az [Információ] képernyő megjelenik, ha bekapcsolja a tápellátást, függetlenül a hitelesítési beállításoktól HU CQT Üzenet A rendszergazda üzenete jelenik meg. 2. Összes nyomtatott oldal Megjelenik a jelenlegi és az előző számlálási időszakban kinyomtatott oldalak teljes száma. 3. Környezetbarát mutató Papírcsökkentés: 17

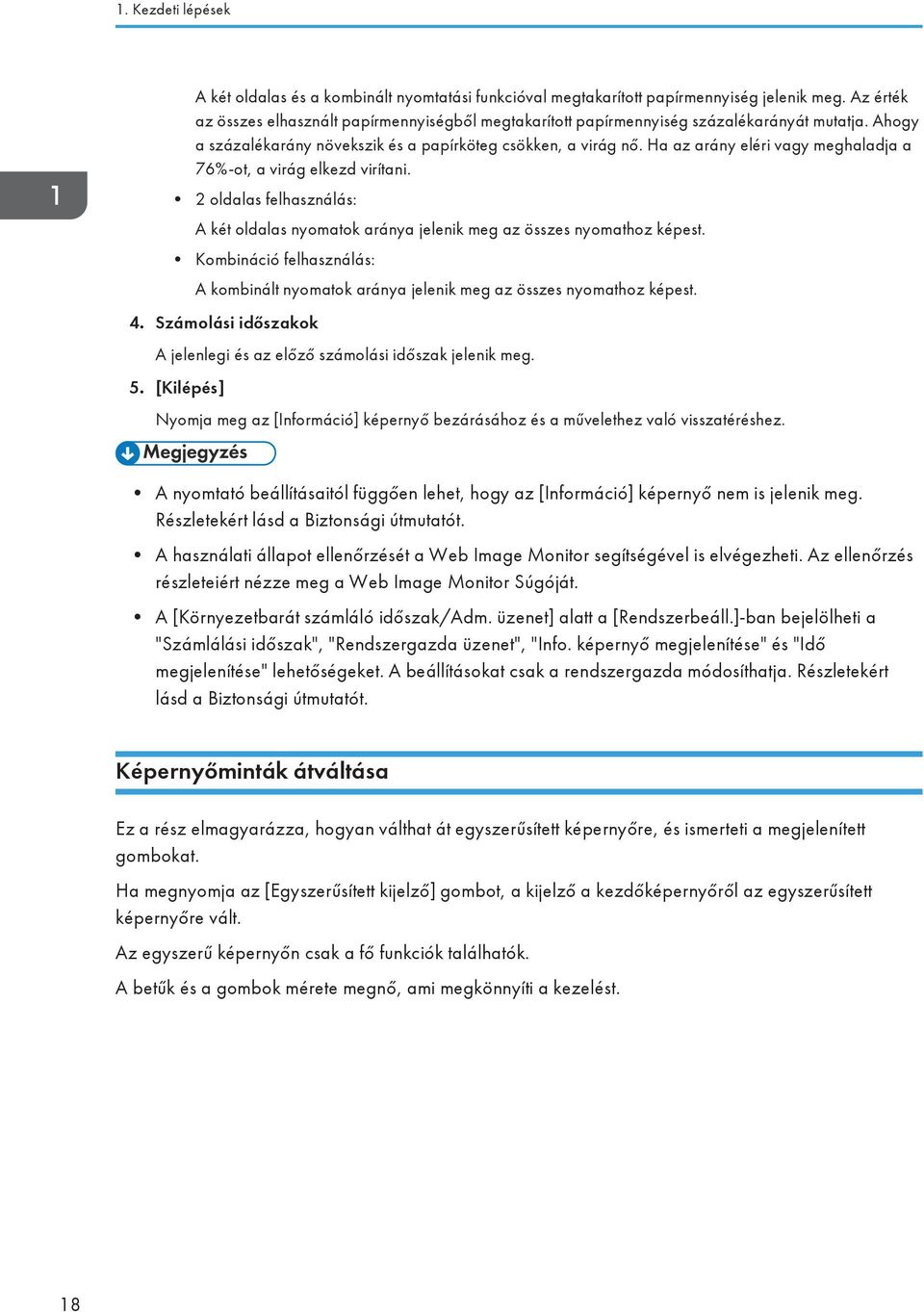

20 1. Kezdeti lépések A két oldalas és a kombinált nyomtatási funkcióval megtakarított papírmennyiség jelenik meg. Az érték az összes elhasznált papírmennyiségből megtakarított papírmennyiség százalékarányát mutatja. Ahogy a százalékarány növekszik és a papírköteg csökken, a virág nő. Ha az arány eléri vagy meghaladja a 76%-ot, a virág elkezd virítani. 2 oldalas felhasználás: A két oldalas nyomatok aránya jelenik meg az összes nyomathoz képest. Kombináció felhasználás: A kombinált nyomatok aránya jelenik meg az összes nyomathoz képest. 4. Számolási időszakok A jelenlegi és az előző számolási időszak jelenik meg. 5. [Kilépés] Nyomja meg az [Információ] képernyő bezárásához és a művelethez való visszatéréshez. A nyomtató beállításaitól függően lehet, hogy az [Információ] képernyő nem is jelenik meg. Részletekért lásd a Biztonsági útmutatót. A használati állapot ellenőrzését a Web Image Monitor segítségével is elvégezheti. Az ellenőrzés részleteiért nézze meg a Web Image Monitor Súgóját. A [Környezetbarát számláló időszak/adm. üzenet] alatt a [Rendszerbeáll.]-ban bejelölheti a "Számlálási időszak", "Rendszergazda üzenet", "Info. képernyő megjelenítése" és "Idő megjelenítése" lehetőségeket. A beállításokat csak a rendszergazda módosíthatja. Részletekért lásd a Biztonsági útmutatót. Képernyőminták átváltása Ez a rész elmagyarázza, hogyan válthat át egyszerűsített képernyőre, és ismerteti a megjelenített gombokat. Ha megnyomja az [Egyszerűsített kijelző] gombot, a kijelző a kezdőképernyőről az egyszerűsített képernyőre vált. Az egyszerű képernyőn csak a fő funkciók találhatók. A betűk és a gombok mérete megnő, ami megkönnyíti a kezelést. 18

21 A kezelőpanel képernyőjének használata 1. Nyomja meg az [Egyszerűsített képernyő] gombot. HU CQT663 Ez az ábra a [Nyomtató] képernyő egyszerű megjelenítését ismerteti. A képernyőkontraszt növeléséhez nyomja meg újra az [Egyszerű képernyő] gombot. A kezdő képernyőhöz való visszatéréshez magas kontrasztú képernyőről nyomja meg újra az [Egyszerű képernyő] gombot. Bizonyos gombok nem jelennek meg az egyszerűsített kijelzőn. Ikonok hozzáadása a [Kezdőképernyőre] Megtekintheti a beágyazott szoftveralkalmazások funkcióihoz rendelt, de a [Kezdőképernyőről] törölt parancsikonokat. A standard képernyőn a gyorsgomb neve maximum 32 karakterig jeleníthető meg. Ha a gyorsgomb neve hosszabb 32 karakternél, a 32. karakter helyett "..." jelenik meg. Az egyszerűsített képernyőn maximum 30 karakter jeleníthető meg. Ha a gyorsgomb neve hosszabb 30 karakternél, a 30. karakter helyett "..." jelenik meg. Legfeljebb 72 funkcióhoz készíthet parancsikont. Ha eléri a maximumot, töröljön néhány használaton kívüli ikont. Részletekért lásd: Felhasználói kézikönyv. Az ikonok helyét megváltoztathatja. Részletekért lásd: Felhasználói kézikönyv. 19

22 1. Kezdeti lépések A következő eljárással a beágyazott szoftver alkalmazás parancsikonját regisztrálhatja a [Kezdőképernyőn]. A Web Image Monitor használatához 1. A Web Image Monitorba adminisztrátorként lépjen be. Részletek a felhasználói útmutatókban található. 2. Mutasson az [Eszközkezelés] elemre, majd válassza az [Eszköz kezdőképernyőjének kezelése] lehetőséget. 3. Kattintson az [Ikonok szerkesztése] lehetőségre. 4. Mutasson az [ Ikon hozzáadható] lehetőségre ott, ahol létre szeretné hozni, majd kattintson a [ Hozzáadás] lehetőségre. 5. Válassza ki a hozzáadandó parancsikon funkcióját vagy ikonját. 6. Négyszer kattintson az [OK] gombra. A Felhasználói eszközök használatához 1. Nyomja meg az [Ikon hozzáadása] gombot a [Kezdőképernyő szerk.] képernyőn. A [Kezdőképernyő szerk.] képernyőhöz való hozzáférés részleteiért lásd: Felhasználói kézikönyv. 2. Nyomja meg a [Hozzáadni kívánt ikon kiv.] gombot. 3. Nyomja meg az [Alkalmazás] gombot. 4. Válassza ki a hozzáadni kívánt alkalmazást. 5. Nyomja meg a [Célállomás kivál.] gombot. 6. Adja meg azt a pozíciót, ahol az [Üres] lehetőség megjelenik. 7. Nyomja meg a [Kilépés] gombot. 8. Nyomja meg a [User Tools] (felhasználói eszközök) gombot. Ha a helyzetet egyetlen képernyőn szeretné ellenőrizni, nyomja meg a [Vál. célállomást] képernyő jobb felső sarkában lévő [ ] gombot. 20

23 Bejelentkezés a nyomtatóba Bejelentkezés a nyomtatóba Ez a rész ismerteti, hogyan jelentkezhet be a nyomtatóba. Ha az Alapvető hitelesítés, Windows hitelesítése, LDAP hitelesítés vagy Integrált szerver hitelesítése engedélyezve van, a kijelzőn megjelenik a hitelesítés képernyő. A nyomtató csak azt követően használható, hogy megadta saját Belépési nevét és Belépési jelszavát. Ha a Felhasználói kódos hitelesítés engedélyezve van, a Felhasználói kód megadása nélkül a nyomtató nem használható. Ha tudja használni a nyomtatót, belépett. Ha kilép a működtetési állapotból, kijelentkezett. A jogosulatlan használat elkerülése érdekében bizonyosodjon meg arról, hogy kilépett. A Belépési név, Belépési jelszó és Felhasználói kód a felhasználói rendszergazdától kérhető. A felhasználók hitelesítésével kapcsolatos részletekért lásd a Biztonsági útmutatót. Felhasználói kód hitelesítése a kezelőpanel használatával Ez a rész bemutatja, hogy hogyan léphet be a nyomtatóba a kezelőpanel használatával, ha a Felhasználói kód hitelesítése be van kapcsolva. Ha a Felhasználói kód hitelesítése engedélyezve van, egy képernyő jelenik meg a Felhasználói kód megadására. 1. Adja meg a (legfeljebb nyolc számjegyből álló) Felhasználói kódot, majd nyomja meg az [OK] gombot. A munkák végeztével a kilépéshez nyomja meg az [Energiatakarékos mód] gombot. Felhasználói kód hitelesítése nyomtatómeghajtó segítségével Ez a rész bemutatja, hogy hogyan léphet be a nyomtatóba a nyomtatóillesztő segítségével, ha a Felhasználói kód hitelesítése engedélyezve van. Ha a Felhasználói kód hitelesítése engedélyezve van, a Felhasználói kód a nyomtatóillesztőnek a nyomtató tulajdonságaira vonatkozó párbeszédablakában adható meg. Részletekért lásd a nyomtatómeghajtó súgóját. A PCL nyomtató-illesztőprogram támogatja a Felhasználói kód hitelesítését. Ha a Felhasználói kód hitelesítése használatával jelentkezik be, nem kell kilépnie. 21

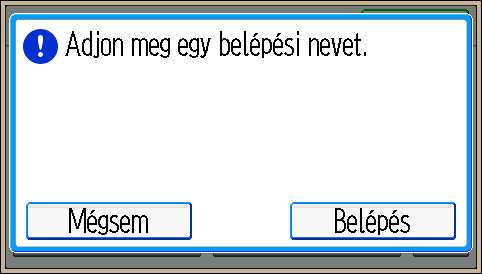

24 1. Kezdeti lépések Bejelentkezés a Vezérlőpult segítségével Ez a rész bemutatja, hogyan jelentkezhet be, ha az Alapvető hitelesítés, a Windows hitelesítése, az LDAP hitelesítés vagy az Integrált szerver hitelesítése engedélyezett. 1. Nyomja meg a [Belépés] gombot. 2. Amit először Belépési név-ként adja meg a megfelelő nevet, majd nyomja meg az [OK] gombot. 3. Adja meg a Belépési jelszó-t, majd nyomja meg az [OK] gombot. Miután megtörtént a felhasználó hitelesítése, megjelenik az éppen használt funkció képernyője. Kijelentkezés a kezelőpanel használatával Ez a rész bemutatja, hogyan jelentkezhet ki, ha az Alapvető hitelesítés, a Windows hitelesítése, az LDAP hitelesítés vagy az Integrált szerver hitelesítése engedélyezett. Ha befejezte a nyomtató használatát, az illetéktelen használat megakadályozása érdekében mindig jelentkezzen ki. 1. Nyomja meg a [Bejelentkezés/Kijelentkezés] gombot. 2. Nyomja meg az [Igen] gombot. HU CQT599 22

25 Bejelentkezés a nyomtatóba Bejelentkezés a nyomtatómeghajtó segítségével Írja be a nyomtatónál regisztrált belépési nevét és jelszavát. Ezt a nyomtatóhoz való első hozzáféréskor kell elvégeznie. A PCL nyomtató-illesztőprogram támogatja a Felhasználói kód hitelesítését. Az eljárást a Windows 7 példáján ismertetjük. 1. Nyissa meg a nyomtatótulajdonságok párdbeszédpanelt, majd kattintson a [Speciális beállítások] lapra. A nyomtató-beállítások párbeszédpanel megnyitásáról a következő helyen olvashat részletesen: 28. o. "Nyomtatómeghajtó tulajdonságok megjelenítése Windows-szal". 2. Válassza ki a [Felhasználói hitelesítés] jelölőnégyzetet. 3. Ha szeretné titkosítani a belépési jelszót, kattintson az [A meghajtó titkosítási kódja...] gombra. Ha nem kívánja titkosítani a jelszót, folytassa a 6. lépéssel. 4. Írja be a nyomtatón már beállított meghajtó titkosítási kódot. 5. Kattintson az [OK] gombra, hogy bezárja az [A meghajtó titkosítási kódja] párbeszédablakot. 6. Az [OK] gombra kattintva zárhatja be A nyomtató tulajdonságai párbeszédpanelt. 7. Nyissa meg a nyomtatási tulajdonságok párbeszédpanelt. 8. Határozza meg a felhasználói hitelesítés beállításokat. PCL 5e nyomtatómeghajtó használatakor kattintson az [Érvényes hozzáférés] lapra, majd kattintson a [Hitelesítések...] gombra. PCL 6 nyomtatómeghajtó használatakor kattintson a [Részletes beállítás] lapra, kattintson a [Munkabeállítás] gombra, majd kattintson a [Munkabeállítás] területen a [Hitelesítés...] gombra. 9. Írja be a nyomtatón vagy a kiszolgálón a felhasználói hitelesítésre már beállított bejelentkezési felhasználónevet és jelszót. Mindenképpen ugyanazt a bejelentkezési felhasználónevet és jelszót írja be, amely a nyomtatón vagy a kiszolgálón regisztrálva van. Ha nem érvényes bejelentkezési felhasználónevet és jelszót ír be, a nyomtatás nem fog elindulni. 10. Kattintson az [OK] gombra a [Hitelesítés] párbeszédablak bezárásához. 11. Kattintson az [OK] gombra a nyomtatási tulajdonságok párbeszédpanel bezárásához. A használt alkalmazástól függően lehet, hogy az ezen eljárásban megadott tulajdonságok nem lépnek érvénybe. Ha a nyomtatómeghajtó segítségével lép be, befejezéskor nem kell kilépnie. 23

26 1. Kezdeti lépések Bejelentkezés a Web Image Monitor segítségével A Web Image Monitor segítségével történő belépés részleteiért lásd: Felhasználói kézikönyv. A Felhasználói kód hitelesítésnél írja be a Felhasználói kódot a [Belépési név] mezőbe, majd kattintson a [Belépés] gombra. A művelet a használt webböngészőtől függően ettől eltérhet. Kijelentkezés a Web Image Monitor használatával Ez a rész bemutatja, hogyan jelentkezhet ki a Web Image Monitor használatával. 1. A kijelentkezéshez kattintson a [Kijelentkezés] gombra. A kijelentkezést követően törölje a webböngésző cache memóriáját. 24

27 A készülék be-/kikapcsolása A készülék be-/kikapcsolása Ez a rész ismerteti a nyomtató bekapcsolását és kikapcsolását. A nyomtató automatikusan belép az Alvó üzemmódba, ha egy ideig nem használja. Az idő beállításához, ameddig a nyomtató vár, mielőtt Alvó üzemmódba lépne, konfigurálja az Alvó üzemmód időzítése beállítást. Lásd: Felhasználói kézikönyv. A készülék bekapcsolása A bekapcsolás után közvetlenül ne kapcsolja ki a kapcsolót. Ellenkező esetben megsérülhet a merevlemez vagy a memória, és ez hibás működéshez vezet. 1. Győződjön meg arról, hogy a hálózati kábel stabilan csatlakozik-e a fali konnektorhoz. 2. Kapcsolja be a főkapcsolót. A tápjelző kigyullad. CQT375 A kapcsoló bekapcsolását követően megjelenhet egy olyan képernyő, amely jelzi, hogy a nyomtató inicializálása folyamatban van. Eközben ne kapcsolja le a hálózati tápellátást. Az inicializálás körülbelül két percet vesz igénybe. 25

28 1. Kezdeti lépések A készülék kikapcsolása Amikor a tápkábelt kihúzza a fali dugaljból, mindig a villásdugaszt fogja meg, ne a tápkábelt. Ha a kábelt húzza, az károsíthatja a tápkábelt. Ha sérült tápkábelt használ, az tűzveszélyes és áramütést okozhat. A nyomtató tápellátásának kikapcsolását követően várjon legalább néhány másodpercet az újbóli bekapcsolás előtt. Ha megjelenik a Turn main Power Switch off (Kapcsolja ki a főkapcsolót) üzenet, kapcsolja ki a nyomtató tápellátását, várjon legalább 10 másodpercet, majd kapcsolja be ismét. Soha ne kapcsolja be a készüléket azonnal a kikapcsolás után. Mielőtt kihúzza a fali csatlakozót, kapcsolja ki a készülék kapcsolóját, és győződjön meg arról, hogy a kapcsoló jelzőlámpája már nem világít. Ellenkező esetben a merevlemez vagy a memória megsérülhet, ami a készülék hibás működését eredményezi. Művelet közben ne kapcsolja ki a nyomtatót. 1. Kapcsolja ki a tápkapcsolót. A kapcsoló jelzőlámpa kialszik. Energia-megtakarítás A nyomtató a következő energiatakarékossági funkciókkal rendelkezik. Készenléti állapot Ha az Alacsony energiafelvételi üzemmódba való belépést követően a nyomtató egy megadott ideig inaktív lesz, belép az Alvó üzemmódba, hogy még tovább csökkentse az áramfogyasztást. A nyomtató az alábbi körülmények között is Alvó üzemmódba lép: Az [Energiatakarékos] gomb megnyomásakor Az idő, ameddig a nyomtató vár, mielőtt Alvó üzemmódba lép, az [Alvó üzemmód időzítése] pontban állítható be Amikor az ECO Night Sensor magas fényszintet érzékel Az [Alvó üzemmód időzítése] és [ECO Night Sensor] beállításának részleteiért lásd: Felhasználói kézikönyv. Az Alvó üzemmódból való kilépéshez tegye a következők valamelyikét: Nyomja meg az [Energiatakarékos mód] billentyűt. Nyomja meg az [Állapot ellenőrzése] gombot. 26

29 A készülék be-/kikapcsolása Ki üzemmód Heti időzítővel Adja meg az időt, amikor a nyomtató átvált Ki üzemmódba és üzemmódból. Ez az időzítő Hétfőtől Vasárnapig állítható be. A [Heti időzítő] beállításának részleteiért lásd: Felhasználói kézikönyv. Ki üzemmód ECO Night Sensorral A nyomtató érzékeli a környező fényerőszintet és éjjel automatikusan Ki üzemmódra vált. Az [ECO Night Sensor] beállításának részleteiért lásd: Felhasználói kézikönyv. Ha a nyomtató Alvó üzemmódban van, az [Energiatakarékos mód] gomb lassan villog. Az energiatakarékos funkciók a következő esetekben nem fognak működni: Külső berendezéssel történő kommunikáció során A merevlemez működése közben Amikor megjelenik egy figyelmeztető üzenet. Amikor szervizhívás üzenet jelenik meg. Papírelakadás esetén. Ha a nyomtató fedelei nyitva vannak Amikor megjelenik a "Cserélje ki a festékkazettát. " üzenet A festék újratöltése esetén. Ha megjelenik a [Felhasználói eszközök] képernyő Amikor bemelegedés van folyamatban. Amikor adatfeldolgozás van folyamatban Amikor a műveletek felfüggesztésre kerülnek a nyomtatás idejére Amikor az Adatbevitel lámpa világít vagy villog. Ha a próbanyomtatás, bizalmas nyomtatás, tárolás nyomtatáshoz vagy tárolt nyomtatás képernyő jelenik meg Ha megjelenik egy tárolt dokumentum képernyője A nyomtató kevesebb energiát fogyaszt, ha Alvó üzemmódban van, de tovább tart, amíg elindul a nyomtatás. Ha kettő vagy több energiatakarékos funkció van beállítva, az a funkció lép érvénybe, melynek a feltételei hamarabb teljesülnek. 27

30 1. Kezdeti lépések A Nyomtató-konfiguráció képernyők megjelenítése Ez a rész elmagyarázza, hogyan jelenítheti meg a nyomtató-konfiguráció képernyőt. Nyomtatómeghajtó tulajdonságok megjelenítése Windows-szal Ez a rész a nyomtatómeghajtó tulajdonságainak megnyitását ismerteti az [Eszközök és nyomtatók] lehetőségnél. A nyomtató beállításainak megváltoztatásához nyomtatókezelői jogosultsággal kell rendelkeznie. A adminisztrátori jogosultsággal rendelkező csoport tagjaként kell bejelentkeznie. Az egyéni felhasználók esetében nem lehet módosítani a nyomtató alapértelmezett beállításait. A Nyomtató tulajdonságai párbeszédablakban végrehajtott beállítások az összes felhasználóra vonatkoznak. 1. Kattintson a [Start] menüben a [Eszközök és nyomtatók] tételre. 2. A jobb oldali egérgombbal kattintson a használni kívánt nyomtatóra. 3. Kattintson a [Nyomtató tulajdonságai] elemre. Nyomtató-beállítások párbeszédablak megjelenítése a [Start] menüből Ez a rész a [Nyomtatási beállítások] megnyitási módját ismerteti az [Eszközök és faxok] pontban. Ha a nyomtató illesztőprogramja a nyomtatószerverről van kiküldve, a szerver által meghatározott beállítás-értékek alapértelmezett értékek lesznek a [Nyomtató alapértelmezései...] alatt. Nem konfigurálhat különböző nyomtatási beállításokat az egyes felhasználóknál. Az ebben a párbeszédablakban konfigurált beállítások az alapértelmezettek. 1. Kattintson a [Start] menüben a [Eszközök és nyomtatók] tételre. 2. A jobb oldali egérgombbal kattintson a használni kívánt nyomtatóra. 3. Kattintson a [Nyomtatási beállítások] tételre. Nyomtató-beállítások párbeszédablak megjelenítése alkalmazásban A nyomtató beállításait elkészítheti egy alkalmazás számára is. Ehhez nyissa meg a [Nyomtató tulajdonságok] ablakot az alkalmazásból. 28

31 A Nyomtató-konfiguráció képernyők megjelenítése A [Nyomtató-beállítások] párbeszédablakban megjelenített beállítások, melyeket az [Eszközök és nyomtatók] ablakból nyit meg, alapértelmezetként kerülnek használatra az alkalmazásban megnyitott [Nyomtató-beállítások] párbeszédablakban. Amikor alkalmazásból nyomtat, szükség szerint módosítsa a beállításokat. A megjelenő képernyőkijelzés az alkalmazástól függően eltérő lehet. A következő eljárás leírja, hogyan kell dokumentumot nyomtatni, példaként Windows 7 rendszer alatt WordPad alkalmazásból. 1. Kattintson a WordPad menü gombjára az ablak bal felső sarkában, majd kattintson a [Nyomtatás] menüpontra. 2. A [Nyomtató kiválasztása] listán válassza ki a megfelelő nyomtatót. 3. Kattintson a [Beállítások] lehetőségre. A [Nyomtató beállításai] párbeszédpanel megnyitásának a lépései az alkalmazástól függően eltérőek lehetnek. Részletekért nézze meg a nyomtatómeghajtó Súgóját vagy az alkalmazáshoz kapott kézikönyveket. Előre beállított gyorsgombok használata A leggyakrabban használt funkciókat megtalálja az "Előre beállított gyorsgomb lista:" alatt az [Előre beá. gy.gombok] fülön. Így a vonatkozó beállítások egyszerűen alkalmazhatók a gyorsgomb megfelelő nevére kattintva. Ezzel elkerülheti a helytelen beállítások alkalmazását és a hibás nyomtatást. Az előre beállított gyorsgombok hozzáadhatók, módosíthatók, valamint szükség szerint törölhetők. A regisztrált, előre beállított gyorsgombok használatával speciális nyomtatási beállításokat alkalmazhat anélkül, hogy részletesebben ismerné a nyomtatómeghajtó funkcióit. Az előre beállított gyorsgombok regisztrálásához kövesse az eljárást. 1. Nyissa meg a nyomtatási tulajdonságok párbeszédpanelt. 2. Végezze el a szükséges beállításokat. 3. Kattintson az [Aktuális beá. regisztrálása...] gombra. 4. Adjon meg egy nevet és egy megjegyzést a beállítás leírásához, majd kattintson az [OK] gombra. 5. Kattintson az [OK]-ra. További részleteket az előre beállított gyorsgombok módosításáról és törléséről a nyomtatómeghajtó súgójában talál. 29

32 1. Kezdeti lépések A Nyomtatómeghajtó Súgójának megjelenítése A nyomtatómeghajtó Súgójának megjelenítése Ha a [Súgó] lehetőségre kattint a nyomtatómeghajtó beállítási párbeszédablakában, a megjelenített fülre vonatkozó Súgó tartalma jelenik meg. Elemek leírásának megjelenítése a nyomtatómeghajtó beállítási párbeszédablakban Ha a kérdőjelre kattint a nyomtatómeghajtó beállítási párbeszédablak jobb felső sarkában, az egér kurzora kérdőjelre változik. Mozgassa a kérdőjelet a megtekinteni kívánt elem fölé, majd kattintson bal egérgombbal a Súgó információ megjelenítéséhez. A nyomtatómeghajtó tulajdonságainak megjelenítése Mac OS X alatt Ez a rész leírja, hogyan jelenítheti meg a nyomtatómeghajtó beállítási képernyőjét Mac OS X alatt. Az alkalmazástól függően a következő lépésekben bemutatott képernyők eltérhetnek a ténylegesen megjelenőktől. Az alábbi eljárásnál a Mac OS X 10.6-tal kapott Text Edit szerepel példaként. 1. Indítsa el a Rendszertulajdonságokat. 2. Kattintson a [Nyomtat & Fax] ikonra. 3. Kattintson a használni kívánt nyomtató ikonjára. Nyomtatási tulajdonságok képernyő megjelenítése alkalmazásból A nyomtató beállításait elkészítheti egy alkalmazás számára is. Ehhez nyissa meg a nyomtatási tulajdonságok képernyőt az adott alkalmazásból. 1. A [File] menüben válassza a [Print] lehetőséget. 2. A használatban lévő nyomtatót válassza ki a [Nyomtató:] előugró menüből. 30

33 2. Nyomtatás Ez a fejezet azt ismerteti, hogyan állíthatja be a nyomtatót használat előtt, beleértve a papír papíradagolókba történő behelyezését és a nyomtató-beállítások konfigurálását, és hogyan nyomtathat dokumentumokat különböző nyomtatási funkciók segítségével. Példaként a Windows 7 és Mac OS X 10.6 operációs rendszereknél használt nyomtatási eljárásokat ismertetjük. Papír specifikációk Ez a rész leírja az ajánlott papírméreteket, -típusokat és -súlyokat az egyes adagolóknál. Támogatott papír az egyes bemeneti tálcáknál A következő táblázatok részletes információkat adnak azon papírok méretéről, típusáról, adagolási irányáról és a lapok maximum mennyiségéről, melyeket a nyomtató egyes bemeneti tálcáiba be lehet tölteni. Információkkal szolgál a támogatott papírtípusokról is, amikor két oldalas nyomtatást határoz meg. A lenti táblázatokban leírt papírkapacitások csak példák. A tényleges papírkapacitások a papírtípustól függően alacsonyabbak lehetnek. 1. adagoló Papírtípus Automatikusan kiválasztott papírméretek Normál ppr, Újrafelh. papír, Színes papír, Speciális papír 1 3-ra, Fejl. papír, Előnyomtatott papír, Előlyukaszt., Bankjegypapír, Címkepapír, Vast.: hátoldal, Vast.2: hátoldal, Boríték A3, A4, A5, B4 JIS, B5 JIS, 8 1 / , 8 1 / 2 14, 8 1 / 2 11, 7 1 / / 2, A4, A5, B5 JIS 31

34 2. Nyomtatás Manuális beállítást igénylő papírméretek Papírsúly Papírkapacitás Megjegyzés Szabvány méret: 11 17, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, / / 2, 11 15, 11 14, 10 15, 10 14, 4 1 / / 2, C5 Env, DL Env A3, A4, B4 JIS, B5 JIS, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, / / 2, 11 15, 11 14, 10 15, 10 14, 4 1 / / 2, C5 Env, DL Env Egyéni méret: Függőleges: 182,0 297,0 mm (7,17 11,69 hüvelyk) Vízszintes: 148,0-432,0 mm (5,83-17,00 hüvelyk) g/m 2 (16 lb. Bankjegypapír 80 lb. Fedőlap) 80 g/m 2 (20 font kötés): 550 lap Boríték: 50 lap A borítékokat teljesen nyitott füllel töltse be. 2. adagoló Papírtípus Automatikusan kiválasztott papírméretek Normál ppr, Újrafelh. papír, Színes papír, Speciális papír 1 3-ra, Fejl. papír, Előnyomtatott papír, Előlyukaszt., Bankjegypapír, Címkepapír, Vast.: hátoldal, Vast.2: hátoldal, Boríték A3, A4, A5, B4 JIS, B5 JIS, 8 1 / , 8 1 / 2 14, 8 1 / 2 11, 7 1 / / 2, A4, A5, B5 JIS 32

35 Papír specifikációk Manuális beállítást igénylő papírméretek Papírsúly Papírkapacitás Megjegyzés Szabvány méret: 11 17, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, 8 10, 7 1 / / 2, 11 15, 11 14, 10 15, 10 14, 4 1 / / 2, C5 Env, DL Env A3, A4, B4 JIS, B5 JIS, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, 8 10, 7 1 / / 2, 11 15, 11 14, 10 15, 10 14, 4 1 / / 2, C5 Env, DL Env Egyéni méret: Függőleges: 182,0 297,0 mm (7,17 11,69 hüvelyk) Vízszintes: 148,0-432,0 mm (5,83-17,00 hüvelyk) g/m 2 (16 lb. Bankjegypapír 80 lb. Fedőlap) 80 g/m 2 (20 font kötés): 550 lap Boríték: 50 lap A borítékokat teljesen nyitott füllel töltse be. Kézi adagoló Papírtípus Automatikusan kiválasztott papírméretek Normál ppr, Újrafelh. papír, Színes papír, Speciális papír 1 3-ra, Fejl. papír, Előnyomtatott papír, Előlyukaszt., Bankjegypapír, Kartonpapír, Hőálló fólia, Címkepapír, Vast.: hátoldal, Vast.2: hátoldal, Boríték A3, A4, A5, A , 8 1 / 2 11, 5 1 / / 2 33

36 2. Nyomtatás Manuális beállítást igénylő papírméretek Papírsúly Papírkapacitás Szabvány méret: B4 JIS, B5 JIS, B6 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, 8 10, 7 1 / / 2, 5 1 / / 2, 4 1 / / 2, 3 7 / / 2, C5 Env, C6 Env, DL Env, 12 18, 11 15, 11 14, 10 15, A3, A4, A5, A6, B4 JIS, B5 JIS, B6 JIS, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, 8 10, 7 1 / / 2, 4 1 / / 2, 3 7 / / 2, C5 Env, C6 Env, DL Env, 12 18, 11 15, 11 14, 10 15, Egyéni méret Függőleges: 90,0-305,0 mm (3,55-12,00 hüvelyk) Vízszintes: 148,0-600,0 mm (5,83-23,62 hüvelyk) g/m 2 (14 font Bond 80 font Cover) 80 g/m 2 (20 font kötés) : 100 lap Vastag papír 1: 40 lap Vastag papír 2: 20 lap Címkepapír: 1 lap 1100-lapos papíradagoló egység Papírtípus Automatikusan kiválasztott papírméretek Normál ppr, Újrafelh. papír, Színes papír, Speciális papír 1 3-ra, Fejl. papír, Előnyomtatott papír, Előlyukaszt., Bankjegypapír, Címkepapír Vast.: hátoldal, Vast.2: hátoldal, Boríték A3, A4, A5, B4 JIS, B5 JIS, 8 1 / , 8 1 / 2 14, 8 1 / 2 11, 7 1 / / 2, A4, A5, B5 JIS 34

37 Papír specifikációk Manuális beállítást igénylő papírméretek Papírsúly Papírkapacitás (80 g/m 2, 20 font kötés) Szabvány méret: 11 17, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, 8 10, 7 1 / / 2, 11 15, 11 14, 10 15, 10 14, 4 1 / / 2, C5 Env, DL Env A3, A4, B4 JIS, B5 JIS, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, 8 10, 7 1 / / 2, 11 15, 11 14, 10 15, 10 14, 4 1 / / 2, C5 Env, DL Env Egyéni méret: Függőleges: 182,0 297,0 mm (7,17 11,69 hüvelyk) Vízszintes: 148,0-432,0 mm (5,83-17,00 hüvelyk) g/m 2 (16 lb. Bankjegypapír 80 lb. Fedőlap) 550 lap 2 tálca 2000-lapos papíradagoló egység Papírtípus Papírméretek Papírsúly Papírkapacitás (80 g/m 2, 20 font kötés) Normál ppr, Újrafelh. papír, Színes papír, Speciális papír 1 3-ra, Fejl. papír, Előnyomtatott papír, Előlyukaszt., Bankjegypapír, Vast.(hátoldal), Vast. 2(hátoldal) A4 8 1 / g/m 2 (16 lb. Bankjegypapír 80 lb. Fedőlap) lap 2 tálca 35

38 2. Nyomtatás Megjegyzés Az egyéni papírméret nem támogatott. A papíradagoló vezetősíne rögzítve van. Amennyiben módosítani szeretné a papírméretet ebben a tálcában, forduljon a szervizképviselethez lapos papíradagoló egység Papírtípus Papírméretek Papírsúly Papírkapacitás (80 g/m 2, 20 font kötés) Megjegyzés Normál ppr, Újrafelh. papír, Színes papír, Speciális papír 1 3-ra, Fejl. papír, Előnyomtatott papír, Előlyukaszt., Bankjegypapír, Címkepapír, Vast.: hátoldal, Vast.2: hátoldal A4 8 1 / g/m 2 (16 font Bond 140 font Index) lap Az egyéni papírméret nem támogatott. A papíradagoló vezetősíne rögzítve van. Amennyiben módosítani szeretné a papírméretet ebben a tálcában, forduljon a szervizképviselethez. Kétoldalas nyomtatás Papírtípus Normál ppr, Újrafelh. papír, Színes papír, Speciális papír 1 3-ra, Fejl. papír, Előnyomtatott papír, Előlyukaszt., Bankjegypapír, Vast.(hátoldal), Vast. 2(hátoldal) 36

39 Papír specifikációk Papírméretek Papírsúly Szabvány méret: A3, A4, A5, A6, B4 JIS, B5 JIS, B6 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, 8 10, 7 1 / / 2, 5 1 / / 2, 11 15, 11 14, 10 15, Egyéni méret: Függőleges: 90,0-297,0 mm (3,55-11,69 hüvelyk) Vízszintes: 148,0-432,0 mm (5,83-17,00 hüvelyk) g/m 2 (16 font kötés 60 font fedőlap) Támogatott papír az egyes kimeneti tálcáknál Az alábbi táblázatok információkat adnak azon papírok méretéről, adagolási irányáról és a lapok maximum mennyiségéről, melyeket a nyomtató egyes kimeneti tálcáiba be lehet tölteni. Leírják a választható finiser tűzési funkciójának műszaki adatait. A lenti táblázatokban leírt papírkapacitások csak példák. A tényleges papírkapacitások a papírtípustól függően alacsonyabbak lehetnek. Standard kimeneti tálca Papírkapacitás (80 g/m 2, 20 font kötés): 500 lap (A4, 8 1 / 2 11 vagy kisebb) 250 lap (B4 JIS, 8 1 / 2 14 vagy nagyobb) Papírátvezető egység Papírkapacitás (80 g/m 2, 20 font kötés): 250 lap: A4, 8 1 / 2 11 vagy kisebb 125 lap: B4 JIS, 8 1 / 2 14 vagy nagyobb 37

40 2. Nyomtatás 1000 lapos finiseregység Felső finisertálca Papírméretek Papírsúly Kötegelő kapacitás (80 g/m 2, 20 font kötés) Szabvány méret: A3, B4 JIS, A4, B5 JIS, A5, B6 JIS, A6, 12 18, 11 17, 11 15, 10 14, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, 8 10, 5 1 / / 2, 7 1 / / 2, 11 14, Egyéni méret: Függőleges: 100,0 305,0 mm (3,94 12,00 hüvelyk) Vízszintes: 148,0-460,0 mm (5,83-18,11 hüvelyk) g/m 2 (14 font Bond 80 font Cover) 250 lap: A4, 8 1 / 2 11 vagy kisebb 50 lap: B4 JIS, 8 1 / 2 14 vagy nagyobb Mozgó finisertálca Papírméretek Papírsúly Az eltolható papírméretek a finiser eltoló tálcájába való szállításkor Az eltolható papírsúly a finiser eltoló tálcájába való szállításkor A3, B4 JIS, A4, B5 JIS, A5, 12 18, 11 17, 11 15, 10 14, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, 8 10, 5 1 / / 2, 7 1 / / 2, 11 14, g/m 2 (14 font kötés - 60 font borító) A3, A4, B4 JIS, B5 JIS, 12 18, 11 17, 11 15, 10 14, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 13, / 2, 8 10, 7 1 / / 2, 11 14, g/m 2 (14 font kötés - 60 font borító) 38

41 Papír specifikációk Papírkapacitás (80 g/m 2, 20 font kötés) lap: A4, 8 1 / 2 11 vagy kisebb 500 lap: B4 JIS, 8 1 / 2 14 vagy nagyobb Tűzés Papírméretek Papírsúly Tűzési kapacitás (80 g/m2, 20 font kötés) Kötegelő kapacitás tűzés után (80 g/m2, 20 font kötés) A3, B4 JIS, A4, B5 JIS, 12 18, 11 17, 11 15, 11 14, 10 15, 10 14, 8 1 / 2 14, 8 1 / 2 11, 7 1 / / 2, 8 13, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, / 2, g/m 2 (17 24 font kötés) Nem vegyes méret esetén: 30 lap: A3, B4 JIS, 11 17, 8 1 / 2 14, 8 13, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 11 15, 10 14, 11 14, 10 15, lap: A4, B5 JIS, 8 1 / 2 11, / 2, 8 10, 7 1 / / 2 Vegyes méret esetén: 16 lap (A3 /A4, B4 JIS /B5 JIS, / 8 1 / 2 11 ) 2 9 lap: 100 példány (A4, B5 JIS, 8 1 / 2 11 ) lap: példány (A4, 8 1 / 2 11 ) lap: példány (A4, B5 JIS, 8 1 / 2 11 ) 2 9 lap: 50 példány (A3, B4 JIS, 11 17, 8 1 / 2 14 ) lap: példány (A3, B4 JIS, 11 17, 8 1 / 2 14 ) 39

42 2. Nyomtatás 3000 lapos finiseregység Felső finiser tálca Papírméretek * Papírsúly Kötegelő kapacitás (80 g/m 2, 20 font kötés) Szabvány méret: A3, B4 JIS, A4, B5 JIS, A5, B6 JIS, A6, 12 18, 11 17, 11 15, 10 14, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 13, 8 10, / 2, 5 1 / / 2, 7 1 / / 2, 11 14, Egyéni méret: Függőleges: 100,0 305,0 mm (3,94 12,00 hüvelyk) Vízszintes: 148,0-600,0 mm (5,83-23,62 hüvelyk) g/m 2 (14 font kötés - 60 font borító) A4, 8 1 / 2 11 vagy kisebb: 250 lap B4 JIS, 8 1 / 2 14 vagy nagyobb: 50 lap A finiser eltoló tálcája Papírméretek Szabvány méret: A3, B4 JIS, A4, B5 JIS, A5, B6 JIS, A6, 12 18, 11 17, 11 15, 10 14, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 8 13, 8 10, / 2, 5 1 / / 2, 7 1 / / 2, 11 14, Egyéni méret: Függőleges: 100,0 305,0 mm (3,94 12,00 hüvelyk) Vízszintes: 148,0-600,0 mm (5,83-23,62 hüvelyk) A kimeneti jogger egység telepítésekor a finiser felső tálcájának papírméretei a következők: A3, B4 JIS, A4, B5 JIS, A5, 11 17, 8 1 / 2 14, 8 1 / 2 11, 5 1 / / 2. 40

43 Papír specifikációk Papírsúly Az eltolható papírméretek a finiser eltoló tálcájába való szállításkor Az eltolható papírsúly a finiser eltoló tálcájába való szállításkor Kötegelő kapacitás (80 g/m2, 20 font kötés) g/m2 (14 font kötés - 80 font borító) Szabvány méret: A3, A4, A5, A6, B4 JIS, B5 JIS, 12 18, 11 17, 11 15, 10 14, 8 1 / 2 14, 8 1 / 2 13, 8 1 / 2 11, 8 1 / 4 14, 8 1 / 4 13, 11 14, 10 15, 5 1 / / 2, 8 13, 8 10, / 2, 7 1 / / 2 Egyéni méret: Függőleges: 148,0 305,0 mm (5,83 12,00 hüvelyk) Vízszintes: 148,0-600,0 mm (5,83-23,62 hüvelyk) g/m 2 (16 28 font kötés) lap: A4, 8 1 / lap: A3, B4 JIS, A4, B5 JIS, 12 18, 11 17, 8 1 / 2 14, 8 1 / lap: A5 100 lap: A5, B6 JIS, A6, 5 1 / / 2 Tűzés Papírméretek Papírsúly A3, B4 JIS, A4, B5 JIS, 12 18, 11 17, 11 15, 10 14, 8 1 / 2 14, 8 1 / 2 11, 7 1 / / 2, 8 13, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 8 10, / 2, 11 14, g/m 2 (16-20 lb. Bond) 41

44 2. Nyomtatás Tűzési kapacitás (80 g/m2, 20 font kötés) Kötegelő kapacitás tűzés után (80 g/m 2 (20 font Bond) Nem vegyes méret esetén: 30 lap: A3, B4 JIS, 11 17, 8 1 / 2 14, 8 13, 8 1 / 2 13, 8 1 / 4 14, 8 1 / 4 13, 12 18,11 15, 10 14, 11 14, lap: A4, B5 JIS, 8 1 / 2 11, / 2, 8 10, 7 1 / / 2 Vegyes méret esetén: 30 lap (A3 /A4, B4 JIS /B5 JIS, /8 1 / 2 11 ) Nem vegyes méret esetén: 2 19 lap: 150 példány (A4, 8 1 / 2 11 ) lap: példány (A4, 8 1 / 2 11 ) 2 14 lap: 100 példány (A4, B5 JIS, 8 1 / 2 11 ) lap: példány (A4, B5 JIS, 8 1 / 2 11 ) 2-14 lap: 100 példány (más papírméret esetén) lap: példány (más papírméret esetén) Vegyes méret esetén: 2 30 lap: 50 példány (A3 /A4, B4 JIS /B5 JIS, /8 1 / 2 11 ) Lyukasztó egység Papírtípus 2 és 4 lyukú típusnál: 2 lyuk Szabvány méret: : A3, B4 JIS, A4, B5 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 11, 11 14, 10 15, 7 1 / / 2, 8 13, 8 1 / 2 13, 8 1 / 4 13, 8 1 / 4 14, / 2, 8 10, 11 15, : A4, B5 JIS, A5, / 2, 8 1 / 2 11, 7 1 / / 2 Egyéni méret: Függőleges: 100,0 305,0 mm (3,94 12,00 hüvelyk) Vízszintes: 148,0-600,0 mm (5,83-23,62 hüvelyk) 42

45 Papír specifikációk Szabvány méret: : A3, B4 JIS, 11 17, 11 15, Papírtípus 2 és 4 lyukú típusnál: 4 lyuk : A4, B5 JIS, / 2, 8 1 / 2 11, 7 1 / / 2 Egyéni méret: Függőleges: 255,0 305,0 mm (10,04 12,00 hüvelyk) Vízszintes: 148,0-600,0 mm (5,83-23,62 hüvelyk) Szabvány méret: : A3, B4 JIS, 11 17, 11 14, 10 15, 11 15, Papírméret 4 lyukú típusnál: 4 lyuk Papírméret 2 és 3 lyukú típusnál: 2 lyuk : A4, B5 JIS, 8 1 / 2 11, 7 1 / / 2, / 2 Egyéni méret: Függőleges: 125,0 305,0 mm (4,93 12,00 hüvelyk) Vízszintes: 148,0-600,0 mm (5,83-23,62 hüvelyk) Szabvány méret: : A3, B4 JIS, B5 JIS, 11 17, 8 1 / 2 14, 8 1 / 2 11, 11 14, 10 15, 7 1 / / 2, 8 13, 8 1 / 2 13, 8 1 / 4 13, 8 1 / 4 14, / 2, 8 10, 11 15, : A4, B5 JIS, A5, / 2, 8 1 / 2 11, 7 1 / / 2 Egyéni méret: Függőleges: 100,0 305,0 mm (3,94 12,00 hüvelyk) Vízszintes: 148,0-600,0 mm (5,83-23,62 hüvelyk) Szabvány méret: : A3, B4 JIS, 11 17, 11 15, 10 14, 11 14, Papírméret 2 és 3 lyukú típusnál: 3 lyuk Papírsúly : A4, B5 JIS, 8 1 / 2 11, / 2, 7 1 / / 2 Egyéni méret: Függőleges: 230,0 305,0 mm (9,06 12,00 hüvelyk) Vízszintes: 148,0-600,0 mm (5,83-23,62 hüvelyk) g/m 2 (16 lb. Bankjegypapír 90 lb. Index) A papírvastagságra vonatkozó megjegyzések A következő táblázatok meghatározzák a papírsúlyt a papírvastagság menünél a vezérlőpulton. 43

46 2. Nyomtatás Papírvastagság *1 Vékony papír * 2 Normál papír Középvastagság Vastag papír 1 Vastag papír 2 Papírsúly g/m 2 (14-15 lb. Bond) g/m 2 (16-20 lb. Bond) g/m 2 (20-28 lb. Bond) g/m 2 (28 lb. Bankjegypapír - 60 lb. Fedőlap) g/m 2 (60 80 lb. Fedőlap) *1 A nyomtatási minőség csökken, ha a használt papír súlya a minimális vagy maximális súlyértékhez közeli. Állítsa vékonyabbra vagy vastagabbra a papír súlyának beállítását. *2 A vékony papír típusától függően a szélek meggyűrődhetnek, illetve papíradagolási problémák léphetnek fel. Papírvastagság az egyes papírtípusoknál A következő táblázatok az egyes papírtípusok alapértelmezett papírvastagságát mutatják be. A paírvastagság az egyes papírtípusoktól függően a Papíradagoló beállítások alatt jelenik meg a [Felh. eszközök] menüben. A betöltött papírtípusnak megfelelő papírvastagságot konfigurálja. A beállítás megadásának részleteiért lásd: Felhasználói kézikönyv. Papírtípus Normál ppr, Újrafelh. papír, Színes papír, Fejl. papír, Speciális papír 1, Speciális 2, Speciális 3, Előnyomtatott papír, Előlyukaszt., Bankjegypapír Alapértelmezett papírvastagság Normál papír Címkepapír Vastag papír 1 Boríték Középvastagság Ha a Kartonpapír, Hőálló fólia, Thick:Back Side vagy Vast.2: hátoldal lehetősége választja papírtípusnak, a "Papírvastagság" nem áll rendelkezésre. Nyomtatási terület Az alábbi ábrán a nyomtató javasolt nyomtatási területe látható. 44

47 Papír specifikációk CLD Nyomtatási terület 2. Adagolási irány 3. 1,0-5,0 mm (0,04-0,20 hüvely) 4. 0,0-4,0 mm (0,00-0,16 hüvely) 5. 0,5-4,0 mm (0,02-0,16 hüvely) 6. 0,5-3,5 mm (0,02-0,14 hüvely) A nyomtatási terület nagyban függhet a papír méretétől, a nyomtatónyelvtől és a nyomtatómeghajtó beállításaitól. A nyomtatómeghajtó beállításaitól függően képes lehet a javasolt nyomtatási területen kívüli nyomtatásra. Azonban a kimenet lehet, hogy nem lesz megfelelő, vagy papíradagolási probléma fordulhat elő. Ha a [Kifutó nyomtatás] a [Rendszer] alatt a [Nyomtatóbeállítások]-nál engedélyezve van, a bal, jobb és lenti margó az adagolási irányhoz viszonyítva 0 mm lesz. A [Kifutó nyomtatás] részleteiért lásd: Felhasználói kézikönyv. 45

48 2. Nyomtatás A papír behelyezése Ez a rész azt mutatja be, hogyan lehet betölteni a papírt a papíradagolókba. Papírbetöltési óvintézkedések A papír betöltésekor körültekintően járjon el, nehogy valamely alkatrész becsípje vagy megsértse az ujját. A papír betöltésekor körültekintően járjon el, nehogy valamely alkatrész becsípje vagy megsértse az ujját. Ne töltsön be papírt a maximális jelzés fölé. A papírméret módosítását követően adja meg a megfelelő papírméretet a [Papíradag. beállításai] menüben. Ellenkező esetben papírelakadás következhet be. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Ahhoz, hogy a készülék egyszerre mindig csak egy lapot húzzon be, pörgesse át a lapokat, mielőtt betöltené azokat. Ha akkor tölt be papírt, amikor az adagolóban már csak néhány lap van, akor egyszerre több papírlap behúzása fordulhat elő. Vegye ki a megmaradt lapokat, rakja össze őket az új papírlapokkal, majd az egész adagot szellőztesse át, mielőtt behelyezné az adagolóba. Betöltés előtt simítsa ki a hullámos vagy gyűrött papírt. Az egyes adagolóknál rendelkezésre álló papírméreteket és -típusokat illetően lásd: 31. o. "Támogatott papír az egyes bemeneti tálcáknál". A nyomtató használati környezetétől függően időnként zizegő hangot hallhat, amint a papír áthalad a nyomtatón. Ez a hang nem utal működési hibára. Nem használható papír Ne kíséreljen meg tűzőkapcsos lapokra, alumfóliára, indigóra vagy más, vezető papírra nyomtatni. Ez tüzet okozhat. Ne kíséreljen meg tűzőkapcsos lapokra, alumfóliára, indigóra vagy más, vezető papírra nyomtatni. Ez tüzet okozhat. 46

49 A papír behelyezése A hibák megelőzése érdekében ne használja a következő papírfajták egyikét sem: Tintasugaras nyomtatóba való papír Hőérzékeny faxpapír Műnyomó papír Alumíniumfólia Indigópapír Vezető papír Perforált vonalakat tartalmazó papír Szegélyes papír Hőálló fóliák színes nyomtatáshoz Ablakos borítékok Hiba léphet fel, ha olyan oldalra nyomtat, amelyre már egyszer nyomtattak. Ügyeljen arra, hogy csak még nem nyomtatott oldalakra nyomtasson. Az elakadások megelőzése érdekében ne használja a következő papírfajták egyikét sem: Hullámos, gyűrött vagy szamárfüles papír Perforált papírok Csúszós papír Szakadt papír Durva papír Vékony, nem eléggé merev papír Poros vagy piszkos felületű papír A papír rossz állapota még a támogatott papírtípusok esetében is papírelakadást vagy hibás működést okozhat. (A nem megfelelő módon tárolt lapok elakadhatnak a készülék belsejében.) Ha durva rostú papírra nyomtat, a készített kép elmosódhat. Ne töltsön be olyan lapokat, amelyekre már nyomtattak egy másik készülékkel. Papírtárolás A papír tárolása során mindig tartsa be az alábbi óvintézkedéseket: Ne tárolja a papírt olyan helyen, ahol közvetlen napsugárzás érheti. Ne tároljon papírt nedves helyeken (a nedvességtartalom legfeljebb 70% legyen). Sík felületen tárolja. 47

50 2. Nyomtatás Ne tárolja a lapokat függőleges helyzetben. Felbontás után a papírt műanyag tasakokban tárolja. Papír betöltése a papíradagolókba A következő példában a papír a 2. adagolóba kerül betöltésre. Ellenőrizze, hogy a papír széle illeszkedik-e a jobb oldalhoz. Csúsztassa addig az oldalsó vezetőket, amíg a vezetők illeszkednek a betöltött papír oldalaihoz, majd zárja vissza őket. Ha az oldalsó vezetők és a papír között hézag van, lehet, hogy a kép rosszul illeszkedik vagy a vékony papír összegyűrődhet. Kisszámú lap betöltése esetén ne nyomja össze túl szorosan az oldalsó vezetőket. Ha az oldalsó vezetők túl szorosra vannak állítva, a papír szélei meggyűrődhetnek, a vékonyabb papírok összegyűrődhetnek vagy ferdén kerülnek behúzásra. Ha a papíradagolót erővel tolja be a helyére, az adagoló oldalsó vezetői elcsúszhatnak. 1. Lassan húzza ki ütközésig a papíradagolót. 2. Oldja ki a zárt az oldalsó kereteknél. CQT346 CQT349 48

51 A papír behelyezése 3. A feloldó kar lenyomva tartása mellett csúsztassa az oldalsó papírvezetőket kifelé. 4. Csúsztassa kifelé a hátsó papírvezetőt. CQT CQT Fogja az ujjai közé a hátsó vezető kioldókarjait. 2. Csúsztassa kifelé a hátsó papírvezetőt. 5. Igazítsa össze a papírt, majd azt nyomtatandó oldallal felfelé töltse be. Ne töltsön be papírt a maximális jelzés fölé. CQT352 49

52 2. Nyomtatás 6. Igazítsa a hátsó és oldalsó papírvezetőket óvatosan a betöltött papírhoz. CQT Zárja vissza az oldalsó vezetőket. 8. Lassan nyomja be teljesen a papíradagolót. 9. A kijelzőn ellenőrizze a papír méretét. A papíradagolókba tölthetők borítékok. A borítékokat meghatározott tájolással kell betölteni. Részletek: 61. o. "Borítékok betöltése". Papír betöltése a kézi adagolóba A kézi adagoló használatával másolhat hőálló fóliára, öntapadós matricára, átlátszó papírra, illetve olyan egyéb papírtípusokra, amelyek nem helyezhetők be a lapadagolókba. Az egyidejűleg adagolható lapok maximális számát a papírtípus határozza meg. Csak annyi papírt töltsön be, amennyi a kézi adagoló papírvezetői között elfér. A betölthető lapok maximális számát lásd: 31. o. "Támogatott papír az egyes bemeneti tálcáknál". 1. Nyissa ki a kézi adagolót. 2. Írással lefelé helyezze be a lapokat, amíg meg nem hallja a sípolást. CQT676 50

53 A papír behelyezése 3. A kioldó kar lenyomása közben igazítsa be a papírvezetőket a papír méretéhez. Ha a papírvezetők nincsenek szorosan a papírhoz állítva, a képek aszimetrikusak lehetnek, vagy a készülék hibásan adagolhatja a papírt. CJW014 A kézi adagoló használatakor a másolópapír ajánlott tájolási iránya:. Egyes papírtípusokat esetleg a készülék nem ismer föl megfelelően a kézi adagolóból. Ilyen esetben vegye ki a papírt és helyezze be újra a kézi adagolóba. Húzza ki a kézi adagolót, ha A4, 8 1 / 2 11 méretűnél nagyobb lapokat tölt be a kézi adagolóba. Ha a [Kezelőgomb hangjelzés] ki van kapcsolva, a kézi adagolóba történő papírbetöltés esetén a készülék nem fog hangjelzést kiadni. A [Kezelőgomb hangjelzés] részleteiért lásd: Felhasználói kézikönyv. Ha a nyomtató nem érzékeli a papírméretet nyomtatás közben, távolítsa el a papírt, majd töltse be újra. A fejléces papírt meghatározott tájolással kell betölteni. Részletek: 54. o. "Fix tájolású papír vagy kétoldalas papír betöltése". Boríték is betölthető a kézi adagolóba. A borítékokat meghatározott tájolással kell betölteni. Részletek: 61. o. "Borítékok betöltése". Papír betöltése a 3. adagolóba (LCT) Ha a 3. adagoló (LCT) jobb oldalába betöltött papír efogy, a bal oldalon levő papír automatikusan a jobb oldalra továbbítódik. Ne húzza ki a 3. adagolót (LCT) a papír mozgatása közben; várjon, amíg az adagolóban már nem hallható a mozgatás zaja. A jobb oldali köteg esetében a papír jobb szélét a papíradagoló jobb oldalához igazítsa. A bal oldali kötegnél a papír bal szélét a papíradagoló bal oldalához igazítsa. 51

54 2. Nyomtatás 1. Óvatosan húzza ki ütközésig a 3. adagolót (LCT). 2. Igazítsa össze a papírt, majd azt nyomtatandó oldallal felfelé töltse be. Ne töltsön be papírt a maximális jelzés fölé. Az egész papíradagoló kihúzva CJW320 A papíradagoló bal oldala kihúzva CJW016 CJW Lassan nyomja be teljesen a papíradagolót. Papír betölthető akkor is, ha a 3. papíradagoló (LCT) használatban van. Az adagoló bal fele kihúzható a 3. papíradagoló (LCT) használata közben. 52

55 A papír behelyezése Papír betöltése a nagy kapacitású adagolóba (LCT) 1. Nyissa ki a nagykapacitású adagoló (LCT) jobb oldali fedelét. CJW Töltsön be papírt az adagolóba a nyomtatási oldallal lefelé, és igazítsa az adagoló bal oldalához. Ne töltsön be papírt a maximális jelzés fölé. 3. Nyomja meg a [Le] gombot. Az alsó lemez leereszkedik. CJW019 CJW Töltsön be további papírt a 2. és 3. lépés megismétlésével. 5. Zárja le a nagykapacitású adagoló (LCT) jobboldali fedelét. 53

56 2. Nyomtatás Fix tájolású papír vagy kétoldalas papír betöltése A megszabott elhelyezkedésű (fentről lefelé) vagy a kétoldalas papírra (például, fejléces papírra, lyukasztott papírra vagy másolópapírra) a papír behelyezésétől függően nem biztos, hogy a készülék jól nyomtat. Felhasználói eszközök beállításai A [Nyomt. beáll.] menü [Rendszer] részén a [Képelforgatás fejléchez] beállítás értékeként válassza az [Autom. felism.] vagy a Be (mindig) lehetőséget, és az alábbi módon helyezze be a papírt. A Képelforgatás fejléchez részleteit illetően lásd: Felhasználói kézikönyv. Papírtájolás Az ikonok jelentése a következő: Ikon Jelentés A papírt nyomtatott oldallal felfelé helyezze vagy töltse be. A papírt a nyomtatott oldallal lefelé helyezze vagy töltse be. Nyomtat ási oldal 3. adagoló (LCT) 1-4. papíradagolók Nagykapacit ású adagoló (LCT) Kézi adagoló Egyoldal as Kétoldal as Ha fejléces papírra történő nyomtatáskor a [Képelforgatás fejléchez] beállítás értéke [Autom. felism.], akkor a nyomtatómeghajtó beállításaiban a papírtípusként [Fejléces papírt] kell megadni. 54

57 A papír behelyezése Amennyiben egy nyomtatási munkát nyomtatás közben egyoldalasról kétoldalas nyomtatásra módosít, az első példány után az egyoldalas nyomatok nyomtatása az ellenkező irányban történhet. Ha azt szeretné, hogy a nyomtatott papír egy irányba nézzenek, különböző bemeneti tálcát adjon meg az egyoldalas és a kétoldalas nyomtatáshoz. Fontos tudni, hogy az egyoldalas nyomtatásra megadott adagolónál le kell tiltani a kétoldalas nyomtatást. Kétoldalas nyomatok készítéséről a következő részben olvashat bővebben: 58. o. "Nyomtatás a lapok mindkét oldalára". 55

58 2. Nyomtatás Normál nyomtatás Nyomtatás Windows alatt (PCL 6/PostScript 3) Az alapértelmezett beállítás a kétoldalas nyomtatás. Ha csak az egyik oldalra szeretne nyomtatni, a kétoldalas nyomtatás beállításaként a [Ki] értéket adja meg. Ha az USB 2.0 használatával küld nyomtatási munkát, miközben a nyomtató energiatakarékos vagy alvó üzemmódban van, egy hibaüzenet jelenhet meg a számítógépén, ha a feladat nyomtatása befejeződött. Ebben az esetben ellenőrizze, hogy megtörtént-e a dokumentum kinyomtatása. 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. A [Nyomtatási beállítások] párbeszédpanel megnyitásáról a következő helyen olvashat részletesen: 28. o. "Nyomtató-beállítások párbeszédablak megjelenítése alkalmazásban". 2. A "Munka típusa:" listában válassza a [Normál nyomtatás] pontot. 3. A "Dokumentum mérete:" listában válassza ki a nyomtatandó dokumentum méretét. 4. A "Tájolás:" listában válassza az [Álló] vagy [Fekvő] elemet a dokumentum tájolásaként. 5. A "Lapadagoló:" listában válassza ki az azon papírt tartalmazó papíradagolót, melyre nyomtatni kíván. Ha az [Auto.ad.választás] lehetőséget választja a "Lapadagoló:" listából, a megadott papírméret és -típus alapján a készülék automatikusan kiválasztja a papíradagolót. 6. A "Papírtípus:" listában válassza a papíradagolóba betöltött papír típusát. 7. Több példány nyomtatásához adja meg a példányokk számát a Pldszám: mezőben. 8. Módosítsa a még szükséges nyomtatási beállításokat. A [Részletes beállítás] fülön további hasznos nyomtatási funkciókat állíthat be. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. 9. Kattintson az [OK]-ra. 10. Indítsa el a nyomtatást az alkalmazás [Nyomtatás] párbeszédpaneléből. Nyomtatás Windows alatt (PCL 5c/5e) Az alapértelmezett beállítás a kétoldalas nyomtatás. Ha csak az egyik oldalra szeretne nyomtatni, a kétoldalas nyomtatás beállításaként a [Ki] értéket adja meg. 56

59 Normál nyomtatás Ha az USB 2.0 használatával küld nyomtatási munkát, miközben a nyomtató energiatakarékos vagy alvó üzemmódban van, egy hibaüzenet jelenhet meg a számítógépén, ha a feladat nyomtatása befejeződött. Ebben az esetben ellenőrizze, hogy megtörtént-e a dokumentum kinyomtatása. 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. A [Nyomtatási beállítások] párbeszédpanel megnyitásáról a következő helyen olvashat részletesen: 28. o. "Nyomtató-beállítások párbeszédablak megjelenítése alkalmazásban". 2. A "Munka típusa:" listában válassza a [Normál nyomtatás] pontot. 3. Több példány nyomtatásához adja meg a példányokk számát a Pldszám: mezőben. 4. A "Tájolás:" listában válassza az [Álló] vagy [Fekvő] elemet a dokumentum tájolásaként. 5. Kattintson a [Papír] fülre. 6. A "Dokumentum mérete:" listában válassza ki a nyomtatandó dokumentum méretét. 7. A "Lapadagoló:" listában válassza ki az azon papírt tartalmazó papíradagolót, melyre nyomtatni kíván. Ha az [Auto.ad.választás] lehetőséget választja a "Lapadagoló:" listából, a megadott papírméret és -típus alapján a készülék automatikusan kiválasztja a papíradagolót. 8. A "Típus:" listában válassza a papíradagolóba betöltött papír típusát. 9. Módosítsa a még szükséges nyomtatási beállításokat. A nyomtatómeghajtó egyes fülein tövábbi hasznos nyomtatási funkciókat állíthat be. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. 10. Kattintson az [OK]-ra. 11. Indítsa el a nyomtatást az alkalmazás [Nyomtatás] párbeszédpaneléből. Nyomtatás Mac OS X-szel Kövesse az alábbi eljárást a PostScript 3 nyomtatómeghajtó segítségével történő nyomtatáshoz Mac OS X esetén. 1. A dokumentum létrehozása után nyissa meg a nyomtatási beállítások képernyőjét a dokumentum natív alkalmazásában. A nyomtatási beállítások képernyőjének megjelenítésével kapcsolatosan lásd: 30. o. "Nyomtatási tulajdonságok képernyő megjelenítése alkalmazásból" 2. A "Papírméret:" menüben válassza ki a nyomtatni kívánt dokumentum méretét. 3. A "Tájolás:" menüben válassza ki a dokumentum tájolását. 4. Az előugró menüből válassza a [Paper Feed] lehetőséget. 57

60 2. Nyomtatás 5. Válassza ki a nyomtatáshoz használni kívánt papírt tartalmazó papíradagolót. Ha az [Automatikus kiválasztás] lehetőséget választja, a papíradagoló a megadott papírméretnek és -típusnak megfelelően kerül kiválasztásra. 6. A helyi menüben válassza a [Printer Features] lehetőséget. 7. A "Funkciókészletek:" menüben válassza ki a megfelelő funkciókészleteket a "Papírtípus:" menüben való megjelenítéshez. 8. A "Papírtípus:" menüben válassza ki a papíradagolóba behelyezett papír típusát. 9. Több példány nyomtatásához adja meg a példányok számát a "Pldszám:" mezőben. 10. Jelölje be a [Collated] jelölőnégyzetet. A Mac OS egyes verzióinak használata esetén válassza ki a [Paper Handling] vagy [Copies & Pages] lehetőséget az előugró menüből, majd jelölje be a [Collate:] jelölőnégyzetet. 11. Módosítsa a még szükséges nyomtatási beállításokat. A nyomtatómeghajtó előugró menüiben további hasznos nyomtatási funkciókat is beállíthat. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. 12. Indítsa el a nyomtatást. A szétválogatás funkcióval kapcsolatosan lásd: Felhasználói kézikönyv. Ha az alkalmazás rendelkezik saját szétválogatási funkcióval, tiltsa le a funkciót a szétválogatás funkció használatához ezen a nyomtatón. Nyomtatás a lapok mindkét oldalára Ez a rész azt tárgyalja, hogyan nyomtathat minden egyes lap mindkét oldalára a nyomtatóillesztőprogram segítségével. Kétoldalas nyomtatás típusai A behajlítandó él megadásával kiválaszthatja, merre nyíljanak az összehajtott papírok. Tájolás Balra nyíló Felfelé nyíló Álló Fekvő 58

61 Normál nyomtatás Kétoldalas nyomtatásra vonatkozó óvintézkedések A következő papírok esetében azok mindkét oldalára lehet nyomtatni: Normál (60-81 g/m2), Újrafeldolgozott, Speciális, 2. speciális, 3. speciális, Középvastag ( g/m2), Vastag 1 ( g/m2), Színes, Fejléces, Előnyomott, Előlyukasztott, Bankjegy Ha a dokumentum tartalmaz az eredeti dokumentumtól eltérő méretű oldalakat, oldaltörés fordulhat elő. A kétoldalas nyomtatási funkció beállítását PCL 6 nyomtatómeghajtó vagy PostScript 3 Windowsos nyomtatómeghajtó segítségével lásd itt: Felhasználói kézikönyv. A kétoldalas nyomtatási funkció beállítását PCL 5c/5e nyomtatómeghajtó segítségével lásd itt: Felhasználói kézikönyv. A kétoldalas nyomtatási funkció beállítását PostScript 3 nyomtatómeghajtó segítségével Mac OS X-nél lásd itt: Felhasználói kézikönyv. Több oldal kombinálása egy oldalra Ez a rész a laponként több oldal nyomtatásának lehetőségét ismerteti. A kombinált nyomtatási funkció lehetővé teszi a papír gazdaságos felhasználását úgy, hogy több oldalt nyomtat egy lapra kicsinyített méretben. A kombinációs nyomtatás típusai Ezzel a funkcióval 2, 4, 6, 9 vagy 16 oldalt nyomtathat kicsinyítve egyetlen lapra, és oldalsorrend mintát adhat meg a kombinációhoz. Amennyiben 4 vagy több oldalt szeretne egy lapra nyomtatni (kombinálni), ez esetben 4 minta áll rendelkezésre. A következő ábrák a 2 és 4 oldalas kombinációk oldalsorrend mintáit mutatják be. 2 oldal egy lapra Tájolás Balról jobbra/fentről lefelé Jobbról balra/fentről lefelé Álló Fekvő 4 oldal egy lapra 59

62 2. Nyomtatás Jobbra, majd le Le, majd jobbra Balra, majd le Le, majd balra Kombinált nyomtatással kapcsolatos óvintézkedések Ha a dokumentum tartalmaz az eredeti dokumentumtól eltérő méretű oldalakat, oldaltörés fordulhat elő. Amennyiben a használt alkalmazás szintén rendelkezik kombinált nyomtatási funkcióval, tiltsa le azt. Mert ha az alkalmazás és a meghajtó kombinált funkciója egyidejűleg engedélyezve van, pontatlan nyomtatás fordulhat elő. A kombinált nyomtatás és a füzet nyomtatás funkció kombinálásával több oldalt nyomtathat egyetlen lapra és összefajtogathatja azokat füzetbe. A füzet nyomtatás részleteiért lásd: Felhasználói kézikönyv. A kombinált nyomtatási funkció beállítását PCL 6 nyomtatómeghajtó vagy PostScript 3 Windowsos nyomtatómeghajtó segítségével lásd itt: Felhasználói kézikönyv. A kombinált nyomtatási funkció beállítását PCL 5c/5e nyomtatómeghajtó segítségével lásd itt: Felhasználói kézikönyv. A kombinált nyomtatási funkció beállítását PostScript 3 nyomtatómeghajtó segítségével Mac OS X esetén lásd itt: Felhasználói kézikönyv. 60

63 Nyomtatás borítékra Nyomtatás borítékra Borítékok betöltése Ez a rész különböző részleteket és javaslatokat tartalmaz a borítékok használatához. Ne használjon ablakos borítékokat. A belső tálcára érkező borítékokat a kiadott borítékok összenyomhatják. Ha ez történik, távolítsa el a kiadott borítékokat. A betöltés előtt pörgesse át a borítékokat, nehogy összeragadjanak. Ha az átpörgetés ellenére is összeragadnak, egyesével töltse be a borítékokat. Néhány borítéktípus azonban nem használható ebben a nyomtatóban. Elakadás fordulhat elő a fülek hosszától és alakjától függően. Csak a legalább 139 mm (5,5 hüvelyk) széles borítékok használhatók, amelyek fülei kinyithatók és tájolásban betölthetők. A borítékokat tájolással töltse be. Ha a borítékokat tájolással tölti be, azok kissé meggyűrődhetnek. Ha a borítékokat irányban szeretné behelyezni, akkor nyitott füllekkel tegye be őket. Ellenkező esetben a nyomtató esetleg nem húzza be őket. A borítékokat az alább látható módon töltse be, ha azok 139 mm (5,5 hüvelyk) és 148 mm (5,9 hüvelyk) közötti szélességűek, amikor nyitva vannak: A borítékok széleit az adagoló jobb széléhez igazítsa. Ha a papírvezető és a boríték között hézag van, a borítékok behúzása hibás lehet. Ilyen esetben töltse be ismét a borítékot. Óvatosan csúsztassa teljesen vissza az adagolót. A borítékok behelyezése előtt, nyomja le azokat a levegő kipréselése érdekében, és igazítsa össze a négy sarkukat. Ha gyűröttek vagy meghajlottak, simítsa ki egy ceruzával vagy egy vonalzóval a borítékok felső szélét (vagyis azt, amelyiknél fogva betölti őket a nyomtatóba). A borítékok betöltésének módja a borítékok tájolásától függően változik. Bizonyosodjon meg arról, hogy a borítékokat megfelelő tájolással tölti be. 61

64 2. Nyomtatás Borítéktípusok 1-4. papíradagolók Kézi adagoló Borítékok Fülek: nyitva Borítékok alsó fele: a nyomtató jobb oldala felé Nyomtatandó oldal: nyomtatott oldallal felfelé Fülek: nyitva Borítékok alsó fele: a nyomtató bal oldala felé Nyomtatandó oldal: nyomtatott oldallal lefelé Borítékok Nem ajánlott Fülek: zárva Borítékok alsó fele: a nyomtató hátulja felé Nyomtatandó oldal: nyomtatott oldallal lefelé Borítékok betöltésekor használja a Felhasználói eszközöket és a nyomtatómeghajtót a "Boríték" kiválasztásához papírtípusnak, és adja meg a borítékok vastagságát. Részletek: 61. o. "Nyomtatás borítékra", Nyomtató. A rövid szélükkel a nyomtatóház felé betöltött borítékokra nyomtatáshoz forgassa el a nyomtatási képet 180 fokkal a nyomtatómeghajtó segítségével. Javasolt borítékok A javasolt borítékokkal kapcsolatos információkért vegye fel a kapcsolatot a helyi képviselővel. A betölthető borítékok mérete függ az adagolótól, amelybe be kívánja tölteni. Részletek: 31. o. "Támogatott papír az egyes bemeneti tálcáknál". Egyszerre csak egyfajta méretű és típusú borítékot helyezzen be a nyomtatóba. A Kétoldalas mód nem használható borítékokhoz. A jobb nyomtatási minőség biztosítása érdekében javasoljuk, hogy a jobboldali, baloldali, alsó és felső nyomtatási margót állítsa legalább 15 mm-re (0,6 hüvelyk). A borítékokra történő nyomtatás minősége egyenetlen lehet, ha a boríték egyes részei különböző vastagságúak. A nyomtatási minőség ellenőrzéséhez nyomtasson egy vagy két borítékra. 62

65 Nyomtatás borítékra A nyomtatott lapok a belső adagolóra kerülnek, még ha másképpen is határozta meg. Ha a kinyomtatott oldalak hullámosak vagy gyűröttek, simítsa ki őket. Ellenőrizze, hogy a borítékok nem nedvesek-e. A magas hőmérsékleten és a magas levegőnedvességi körülmények között a nyomtatási minőség csökkenhet és a borítékok meggyűrődhetnek. A környezettől függően a borítékokra történő nyomtatás során azok meggyűrődhetnek, még ha a javasolt típusúak is. Egyes típusú borítékok gyűrötten, piszkosan vagy hibás nyomtatással jöhetnek ki a nyomtatóból. Ha összefüggő színt nyomtat a borítékra, vonalak jelenhetnek meg ott, ahol az egymást átfedő élek vastagabbá teszik a borítékot. Nyomtatás borítékokra Windows-szal (PCL 6/PostScript 3) 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. A [Nyomtatási beállítások] párbeszédpanel megnyitásáról a következő helyen olvashat részletesen: 28. o. "Nyomtató-beállítások párbeszédablak megjelenítése alkalmazásban". 2. A "Lapadagoló:" listáról válassza ki azt a papíradagolót, ahova a borítékokat betöltötte. 3. A "Dokumentum mérete:" listáról válassza ki a boríték méretét. 4. A "Papírtípus:" listáról válassza ki a [Boríték] lehetőséget. 5. Módosítsa a még szükséges nyomtatási beállításokat. Részletekért lásd a nyomtatómeghajtó súgóját. 6. Kattintson az [OK]-ra. 7. Indítsa el a nyomtatást az alkalmazás [Nyomtatás] párbeszédpaneléből. Konfigurálja a papírbeállításokat megfelelően mind a nyomtató-illesztőprogram, mind pedig a kezelőpanel használatával. A vezérlőpulton elvégezhető beállítások részleteiért lásd: Felhasználói kézikönyv. A borítékokat meghatározott tájolással kell betölteni. Részletek: 61. o. "Borítékok betöltése". Nyomtatás borítékokra Windows-szal (PCL 5c/5e) 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. A [Nyomtatási beállítások] párbeszédpanel megnyitásáról a következő helyen olvashat részletesen: 28. o. "Nyomtató-beállítások párbeszédablak megjelenítése alkalmazásban". 63

66 2. Nyomtatás 2. Kattintson a [Papír] fülre. 3. A "Lapadagoló:" listáról válassza ki azt a papíradagolót, ahova a borítékokat betöltötte. 4. A "Dokumentum mérete:" listáról válassza ki a boríték méretét. 5. A "Típus:" listáról válassza ki a [Boríték] opciót. 6. Módosítsa a még szükséges nyomtatási beállításokat. Részletekért lásd a nyomtatómeghajtó súgóját. 7. Kattintson az [OK]-ra. 8. Indítsa el a nyomtatást az alkalmazás [Nyomtatás] párbeszédpaneléből. Konfigurálja a papírbeállításokat megfelelően mind a nyomtató-illesztőprogram, mind pedig a kezelőpanel használatával. A vezérlőpulton elvégezhető beállítások részleteiért lásd: Felhasználói kézikönyv. A borítékokat meghatározott tájolással kell betölteni. Részletek: 61. o. "Borítékok betöltése". Nyomtatás borítékokra Mac OS X-szel 1. A dokumentum létrehozása után nyissa meg a nyomtatási beállítások képernyőjét a dokumentum natív alkalmazásában. A nyomtatási beállítások képernyőjének megjelenítésével kapcsolatosan lásd: 28. o. "Nyomtatóbeállítások párbeszédablak megjelenítése alkalmazásban". 2. Törölje a jelölést a [Two-Sided:] jelölőnégyzetből a kétoldalas nyomtatás letiltásához. 3. A "Papírméret:" menüben válassza ki a boríték méretét. 4. A "Tájolás:" menüben válassza ki a boríték tájolását. 5. Az előugró menüből válassza a [Paper Feed] lehetőséget. 6. Válassza ki azt az adagolót, amelybe a borítékokat töltötte. 7. A helyi menüben válassza a [Printer Features] lehetőséget. 8. A "Funkciókészletek:" menüben válassza ki a megfelelő funkciókészleteket a "Papírtípus:" menüben való megjelenítéshez. 9. A "Papírtípus:" menüben válassza ki a [Boríték] lehetőséget. 10. Módosítsa a még szükséges nyomtatási beállításokat. 11. Indítsa el a nyomtatást. Konfigurálja a papírbeállításokat megfelelően mind a nyomtató-illesztőprogram, mind pedig a kezelőpanel használatával. A vezérlőpulton elvégezhető beállítások részleteiért lásd: Felhasználói kézikönyv. 64

67 Nyomtatás borítékra A borítékokat meghatározott tájolással kell betölteni. Részletek: 61. o. "Borítékok betöltése". 65

68 2. Nyomtatás Egy dokumentum eltárolása Dokumentum tárolása Windows-szal 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. A [Nyomtatási beállítások] párbeszédpanel megnyitásáról a következő helyen olvashat részletesen: 28. o. "Nyomtató-beállítások párbeszédablak megjelenítése alkalmazásban". 2. A "Munka típusa:" listáról válassza ki a munka típusát. Válassza a [Próbanyomtatás] lehetőséget a dokumentum Próbanyomtatási fájlként történő tárolásához. Válassza a [Bizalmas nyomtatás] opciót a dokumentum Bizalmas nyomtatási fájlként történő tárolásához. Válassza a [Tárolás nyomtatáshoz] lehetőséget a dokumentum Nyomtatáshoz való tárolási fájlként történő tárolásához. Tárolt nyomtatási fájl tárolásakor két opció áll rendelkezésre: Válassza a [Tárolt nyomtatás] lehetőséget a nyomtatóban lévő dokumentum tárolásához és annak későbbi kinyomtatásához a vezérlőpult segítségével. Válassza a [Tárolás és nyomtatás] lehetőséget a dokumentum egyidejű tárolásához és nyomtatásához. 3. Kattintson a [Részletek...] lehetőségre. 4. Írjon be egy felhasználói azonosítót a "Felhasználói azonosító:" mezőbe. Bizalmas nyomtatási fájl tárolásakor írja be a jelszót a "Password:" mezőbe. Tárolás nyomtatáshoz fájl tárolásakor szükség szerint adja meg a fájl nevét és a nyomtatás idejét. A dokumentum nyomtatása időpontjának megadásához jelölje be a [Set Print Time] jelölőnégyzetet, majd adja meg az időt. Tárolt nyomtatás fájl tárolásakor szükség szerint adjon meg egy fájlnevet és egy jelszót. 5. Kattintson az [OK]-ra. 6. Módosítsa a még szükséges nyomtatási beállításokat. 7. Kattintson az [OK]-ra. 8. Indítsa el a nyomtatást az alkalmazás [Nyomtatás] párbeszédpaneléből. A nyomtató a következő körülmények között lehet, hogy nem fogja kinyomtatni a Tárolás nyomtatáshoz fájlt a megadott időben: 66

69 Egy dokumentum eltárolása Ha a megadott nyomtatási idő közel van a nyomtató beépített órájának idejéhez, a nyomtatás azonnal elindulhat. Ha a nyomtató tápellátását kikapcsolják, a nyomtatás nem indul el akkor sem, ha elérkézik a megadott nyomtatási idő. Olyan dokumentum nyomtatásához, melynek lejárt a megadott ideje, állítsa a [Munkák nincs.kiny.-készlk.kikapcs.]-t [Be] a [Rendszer] pontban a [Nyomt. beáll.] alatt. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Ha hibaüzenet jelenik meg a vezérlőpulton, a nyomtatás nem indul el akkor sem, ha elérkezett a megadott nyomtatási idő. Ha a [Tárolt nyomtatás (megosztott)] vagy [Tárolás és nyomtatás (megosztott)] lehetőség van kiválasztva, amikor Tárolt nyomtatás fájlt tárol, a dokumentumot létrehozó felhasználó és a nyomtatási jogosultságokkal rendelkező összes felhasználó kinyomtathatja azt a vezérlőpulton. Ez a beállítás rendelkezésre áll, ha a Felhasználói hitelesítés engedélyezve van a PCL 6 nyomtatómeghajtó segítségével. Részletekért lásd a Biztonsági útmutatót. Dokumentum tárolása Mac OS X-szel 1. A dokumentum létrehozása után nyissa meg a nyomtatási beállítások képernyőjét a dokumentum natív alkalmazásában. A nyomtatási beállítások képernyőjének megjelenítésével kapcsolatosan lásd: 30. o. "Nyomtatási tulajdonságok képernyő megjelenítése alkalmazásból". 2. Válassza a [Job Log] lehetőséget az előugró menüben. 3. Legfeljebb nyolc alfanumerikus karakter segítségével írja be a felhasználói azonosítót a "Felhasználói azonosító:" mezőbe. 4. A "Job Type:" előugró menüben válassza ki a munka típusát. Válassza a [Próbanyomtatás] lehetőséget a dokumentum Próbanyomtatás fájlként történő tárolására. Válassza a [Bizalmas nyomtatás] lehetőséget a dokumentum Bizalmas nyomtatás fájlként történő tárolásához, majd írja be a jelszót a "Password:" mezőbe. A jelszónál 4-8 számjegyet használjon. Válassza a [Tárolás nyomtatáshoz] lehetőséget a dokumentum Tárolás nyomtatáshoz fájlként történő tárolásához. A dokumentumnak legfeljebb 16 alfanumerikus karakter segítségével nevet is adhat. A dokumentum megadott időben történő nyomtatásához jelölje be a [Set Print Time] jelölőnégyzetet. A Tárolt nyomtatás fájl tárolásakor két lehetőség áll rendelkezésére: Válassza a [Tárolt nyomtatás] lehetőséget a nyomtatóban lévő dokumentum tárolásához és annak későbbi kinyomtatásához a vezérlőpult segítségével. 67

70 2. Nyomtatás Válassza a [Tárolás és nyomtatás] lehetőséget a dokumentum egyidejű tárolásához és nyomtatásához. A dokumentumnak legfeljebb 16 alfanumerikus karakter segítségével nevet is adhat. 4-8 számjegy segítségével beállíthatja a dokumentum jelszavát. 5. Módosítsa a még szükséges nyomtatási beállításokat. 6. Indítsa el a nyomtatást. A nyomtató a következő körülmények között lehet, hogy nem fogja kinyomtatni a Tárolás nyomtatáshoz fájlt a megadott időben: Ha a megadott nyomtatási idő közel van a nyomtató beépített órájának idejéhez, a nyomtatás azonnal elindulhat. Ha a nyomtató tápellátását kikapcsolják, a nyomtatás nem indul el akkor sem, ha elérkézik a megadott nyomtatási idő. Olyan dokumentum nyomtatásához, melynek lejárt a megadott ideje, állítsa a [Munkák nincs.kiny.-készlk.kikapcs.]-t [Be] a [Rendszer] pontban a [Nyomt. beáll.] alatt. A részletekkel kapcsolatban lásd: Felhasználói kézikönyv. Ha hibaüzenet jelenik meg a vezérlőpulton, a nyomtatás nem indul el akkor sem, ha elérkezett a megadott nyomtatási idő. 68

71 3. Hibaelhárítás Ez a fejezet megoldást ad általános problémákra, valamint leírja a nem kívánt nyomtatási eredmények javításának módszerét. Jelzőfények jelzése Ez a rész leírja az akkor megjelenő jelzéseket, amikor a nyomtató figyelmet igényel - például elakadt papír eltávolítása, papír betöltése, vagy egyéb eljárások elvégzése. Jelzőfény Állapot : papírelakadás jelzés Akkor jelenik meg, ha elakadt a papír. A papírelakadással kapcsolatos részletekért lásd: 117. o. "Elakadt papír eltávolítása". : Tegyen be papírt jelzőfény Akkor jelenik meg, ha kifogyott a papír. A papír betöltésével kapcsolatban lásd: 46. o. "A papír behelyezése". : Cseréljen festékkazettát jelzőfény Akkor jelenik meg, ha kifogyott a festék. A festék hozzáadásával kapcsolatosan lásd: 127. o. "Festék betöltése". : Pótolja a tűzőkapcsot jelzőfény A tűzőkapcsok kifogyása esetén jelenik meg. Tűzőkapcsok hozzáadásával kapcsolatosan lásd: 131. o. "Tűzőkapcsok pótlása". : Ürítse ki a lyukasztó hulladéktartályt jelzőfény Akkor jelenik meg, ha a lyukasztó hulladéktartálya megtelt. A lyukasztási hulladék eltávolításával kapcsolatosan lásd: 125. o. "A lyukasztási hulladék eltávolítása". : Hívja a szervizt jelzőfény Akkor jelenik meg, ha a nyomtató hibásan működik, vagy karbantartást igényel. : A fedél nyitva van jelzőfény Akkor jelenik meg, ha egy vagy több fedél nyitva van a nyomtatón. 69

72 3. Hibaelhárítás Amikor sípol a kezelőpanel Az alábbi táblázat ismerteti a különféle hangjelzéseket, melyeket a nyomtató ad ki, hogy figyelmeztesse a felhasználót a nyomtató különböző állapotaira, valamint az egyes hangjelzések jelentését. Hangjelzés Jelentés Okok Egy rövid sípolás. Rövid, majd hosszú hangjelzés. Két hosszú sípolás. Négyszer ismétlődő öt hosszú sípolás. A panelen/képernyőn az adatbevitel elfogadva. A panelen/képernyőn beírtak elutasítása. A nyomtató teljesen bemelegedett. Alacsony szintű figyelmeztetés A kezelőpanelen vagy a képernyőn megnyomott egy gombot. A kezelőpanelen vagy az érintőképernyőn érvénytelen gombot nyomott meg, vagy a beírt jelszó érvénytelen. Ha a nyomtatót bekapcsolja vagy kilép alvó üzemmódból, a nyomtató felmelegszik és használatra kész. Hibaüzenet jelenik meg a vezérlőpulton, ha nincs adagoló a kiválasztott papírmérethez, vagy ha az adagoló üres. Öt rövid hangjelzés ötször. Magas szintű figyelmeztetés. A papír elakadt, a festéket ki kell cserélni, vagy egyéb probléma fordult elő. A figyelmeztető hangjelzések nem némíthatók le. Ha a nyomtató fedeleit rövid időn belül többször kinyitja és bezárja, miközben a hangjelzés papírelakadást vagy alacsony festékszintet jelez, a hangjelzés a normál állapotba kerülés után is folytatódhat. A sípoló figyelmeztető jelzéseket engedélyezheti vagy letilthatja. A Kezelőgomb hangjelzés részleteiért lásd: Felhasználói kézikönyv. 70

73 A nyomtató állapotának és beállításainak ellenőrzése A nyomtató állapotának és beállításainak ellenőrzése Karbant.info A következő tételeket ellenőrizheti a [Karbant.info] menüpont alatt: Adattárolás Maradék festék A festékkazettában lévő festék mennyiségét jelzi. Nincs tűzőkapocs Kijelzi, hogy van-e még tűzőkapocs vagy sem. A lyukasztó tart. megtelt. Jelzi, hogy a lyukasztó hulladéktartálya megtelt. Papíradagoló Jelzi a lapadagolóba betöltött papír típusát és méretét. A kimeneti tálca megtelt Jelzi, hogy a kimeneti tálca megtelt. Papírelakadás Jelzi a papírelakadást és megszüntetésének módját. Fedél nyitva Azt jelzik, hogy a nyomtató egy vagy több fedele nyitva van. A következő tételeket ellenőrizheti az [Adattárolás] menüpont alatt: HDD fennm. memória Megjeleníti a rendelkezésre álló merevlemez-kapacitást. HDD fájl(ok) Megjeleníti a merevlemezen tárolt összes munka számát. Nyomtatási munka(k) Készülékcím-info. Kijelzi a munkák számát a "Tárolás nyomtatáshoz munka ('-k):", "Tárolt nyomtatási munka ('- k):", "Bizalmas nyomtatási munka ('-k):", and "Próbanyomtatási munka ('-k):" kategóriákban. A következő tételeket ellenőrizheti a [Készülékcím-info.] menüpont alatt: A készülék IPv4 címe Megjeleníti a nyomtató IPv4 címét. Készülék IPv6 címe 71

74 3. Hibaelhárítás A nyomtató IPv6 címét jeleníti meg. 1. Nyomja meg az [Állapot ellenőrzése] gombot. HU CQT Nyomja meg a [Karb./Kszlk-info] fület. 3. Nyomja meg mindegyik gombot és ellenőrizze azok tartalmát. 4. Az adatok ellenőrzése után nyomja meg a [Kilépés] gombot. A [Papírelakadás], [Nincs tűzőkapocs], [A lyukasztó tart. megtelt.], [A kimeneti tálca megtelt] és [Fedél nyitva] csak akkor jelenik meg a [Karbant.info] alatt, ha ezek a hibák előfordulnak. A biztonsági beállításoktól függően lehet, hogy a [Készülékcím-info.] nem jelenik meg. További részleteket az elakadt papírok helyéről itt találhat: 117. o. "Elakadt papír eltávolítása". 72

75 Amikor világít az [Állapot ellenőrzése] gomb Amikor világít az [Állapot ellenőrzése] gomb Ha az [Állapot ellenőrzése] gomb jelzőfénye kigyullad, nyomja meg az [Állapot ellenőrzése] gombot az [Állapot ellenőrzése] képernyő megjelenítéséhez. Ellenőrizze a nyomtató állapotát az [Állapot ellenőrzése] képernyőn. [Állapot ellenőrzése] képernyő HU CQT [Kszlk/Alk.á.] fül A nyomtató állapotát mutatja. 2. Állapotikonok A megjeleníthető ikonok jelentése a következő: : A nyomtató funkció végzi a feladatot. : Hiba történt a nyomtatóban. : Hiba történt a használt nyomtató funkcióban, vagy a nyomtató funkció nem használható, mert hiba történt a nyomtatóban. 3. Üzenetek A nyomtató állapotát ismertető üzenetet jelenít meg. 4. [Ellen.] Hiba esetén nyomja meg az [Ellen.] gombot a részletek megtekintéséhez. Az [Ellen.] gomb megnyomásával egy hibaüzenet jelenik meg a nyomtató képernyőjén. Ellenőrizze a nyomtató képernyőjén megjelenő hibaüzenetet, majd hajtsa végre a megfelelő műveletet. A hibaüzenetekkel kapcsolatos részletekért és azok megoldásaiért lásd: 83. o. "Amikor üzenetek jelennek meg". Az alábbi táblázat azokat a problémákat írja le, amelyek miatt a jelzőfény kigyulladhat. Probléma Ok Megoldás A dokumentumokat és a nyugtákat nem nyomtatja ki a készülék. A kimeneti tálca tele van. Vegye ki a nyomtatványokat a jelzett tálcából. 73

76 3. Hibaelhárítás Probléma Ok Megoldás A dokumentumokat és a nyugtákat nem nyomtatja ki a készülék. Hiba történt. A nyomtató nem tud csatlakozni a hálózathoz. Elfogyott a másolópapír. Az [Állapot ellenőrzése] képernyőn megjelenő "Hiba történt" állapotú funkciók nem működnek. Hálózati hiba történt. Helyezzen papírt a készülékbe. A papír betöltésével kapcsolatban lásd: 46. o. "A papír behelyezése". Nyomja meg az [Ellen.] gombot, majd ellenőrizze a megjelenő üzenetet és hajtsa végre a megfelelő műveletet. A hibaüzenetekkel kapcsolatos részletekért és azok megoldásaiért lásd: 83. o. "Amikor üzenetek jelennek meg". Nyomja meg az [Ellen.] gombot, majd ellenőrizze a megjelenő üzenetet és hajtsa végre a megfelelő műveletet. A hibaüzenetekkel kapcsolatos részletekért és azok megoldásaiért lásd: 83. o. "Amikor üzenetek jelennek meg". Ellenőrizze, hogy a nyomtató megfelelően van-e a hálózathoz csatlakoztatva és megfelelően van-e beállítva. A hálózathoz való kapcsolódás részleteiért lásd: Felhasználói kézikönyv. A hálózathoz történő csatlakozás részleteiért vegye fel a kapcsolatot az adminisztrátorral. Ha a funkcióbillentyű mellett a lámpa azután is világít, hogy a fejezet javaslatainak segítségével megpróbálta megoldani a problémát, vegye fel a kapcsolatot a szervizképviselettel. 74

77 Amikor probléma adódik a nyomtató működtetésével Amikor probléma adódik a nyomtató működtetésével Ez a szakasz a leggyakrabban felmerülő problémákat és kijelzőpanelen megjelenő leggyakoribb üzeneteket tárgyalja. Ha más üzenet jelenik meg, kövesse a kijelzett utasítást. Probléma Okok Megoldások A lámpa égve marad és a nyomtató nem kapcsol alvó állapotba még az [Energiatakarékos mód] gomb megnyomásakor sem. A kijelző ki van kapcsolva. Semmi nem történik az [Állapot ellenőrzése] gomb vagy az [Energiatakarékos mód] gomb megnyomására. A "Please wait. " (Kérjük, várakozzon) üzenet jelenik meg. A "Várjon." üzenet jelenik meg. Adatcsere zajlik a nyomtató és egy külső berendezés között. A merevlemez működik. A nyomtató Alvó üzemmódban van. Ha a nyomtató ki van kapcsolva. Ez az üzenet jelenik meg az [Energiatakarékos mód] gomb megnyomására. Az üzenet a nyomtató bemelegedése során jelenik meg. Ellenőrizze, hogy a nyomtató kommunikál-e külső berendezéssel. Várjon még egy keveset. Az Alvó üzemmód kikapcsolásához nyomja meg az [Energiatakarékos mód] vagy az [Állapot ellenőrzése] gombot. Kapcsolja be a készülék főkapcsolóját. Várjon. Ha a nyomtató nem áll készen öt percen belül, vegye fel a kapcsolatot a szerviz képviselőjével. Várja meg, amíg az üzenet eltűnik a kijelzőről. Amíg az üzenet látható, ne kapcsolja ki a tápkapcsolót. Ha a nyomtató nem áll készen öt percen belül, vegye fel a kapcsolatot a szerviz képviselőjével. 75

78 3. Hibaelhárítás Probléma Okok Megoldások A "Várjon." üzenet jelenik meg. A készülék váratlanul készenléti üzemmódba lép. Megjelenik az "Önellenőrzés..." üzenet. A felhasználói kód adatbeviteli képernyője látható. A hitelesítési képernyő jelenik meg. A "Nem sikerült a hitelesítés." üzenet jelenik meg. A "Nem sikerült a hitelesítés." üzenet jelenik meg. Ez az üzenet a festéktartály cseréje után jelenik meg. Az ECO Night Sensor engedélyezve van, a fényérzékelő pedig alacsony környezeti fényerősséget észlelt. A nyomtató képigazítási műveleteket hajt végre. A felhasználók tevékenységét a Felhasználói kód hitelesítés korlátozza. Alapvető hitelesítés, Windows hitelesítése, LDAP hitelesítés vagy Integrált szerver hitelesítése beállítás aktív. A beírt Belépési név vagy Belépési jelszó hibás. A nyomtató nem tudja elvégezni a hitelesítést. Várja meg, amíg az üzenet eltűnik a kijelzőről. Amíg az üzenet látható, ne kapcsolja ki a tápkapcsolót. Ha az üzenet öt percen belül nem tűnik el, vegye fel a kapcsolatot a szervizzel. Módosítsa az ECO Night Sensor beállításait. Az ECO Night Sensor részleteiért lásd: Felhasználói kézikönyv. A nyomtató rendszeres karbantartást hajthat végre műveletek közben is. A karbantartás gyakorisága és időtartama függ a páratartalomtól, a hőmérséklettől és olyan nyomtatási tényezőktől, mint a papírméret és a papír típusa. Várja meg, amíg a nyomtató üzemkész nem lesz. A bejelentkezés részleteiért, amikor a Felhasználói kód hitelesítés engedélyezve van, lásd: 21. o. "Bejelentkezés a nyomtatóba". Adja meg a Belépési nevet és a Belépési jelszót. A Hitelesítési képernyővel kapcsolatban lásd: 21. o. "Bejelentkezés a nyomtatóba". A helyes Belépési Név és Belépési jelszó-ra vonatkozó részleteket lásd a Biztonsági útmutatóban. A hitelesítésre vontakozó részleteket lásd a Biztonsági útmutatót. 76

79 Amikor probléma adódik a nyomtató működtetésével Probléma Okok Megoldások A """Nincs hozzáférési jogosultsága a funkció használatához.""" továbbra is látható marad akkor is, ha Ön már megadott egy érvényes felhasználói kódot. A hibaüzenet a kijelzőn marad az elakadt papír eltávolítását követően is. A készülék a nyomtatási képeket a papír hátoldalára nyomtatja. Gyakran történik papírelakadás. A bejelentkezett felhasználó nem jogosult a kiválasztott funkció használatára. Az elakadást jelző üzenet a kijelzőn marad a fedél szükséges felnyitásáig vagy lecsukásáig. Még mindig van elakadt papír az adagolóban. Ellenőrizze, hogy megfelelően helyezte-e be a papírt. Valószínűleg nincs megfelelően beállítva az adagoló oldala vagy az adagoló végén lévő papírvezető. A jogosultságok beállításaira vonatkozó részleteket lásd a Biztonsági útmutatóban. Távolítsa el az elakadt papírt, majd nyissa fel, és csukja le a fedelet. A papírelakadással kapcsolatos részletekért lásd: 117. o. "Elakadt papír eltávolítása". A lapadagolóba vagy a 3. adagolóba (LCT) nyomtatott oldallal felfelé töltse be a papírt. A nagykapacitású adagolóba (LCT) vagy a kézi adagolóba nyomtatott oldallal lefelé helyezze be a papírt. Távolítsa el az elakadt papírt. A papírelakadással kapcsolatos részletekért lásd: 117. o. "Elakadt papír eltávolítása". Ellenőrizze, hogy az oldalsó vagy az adagoló végén található vezetők helyesen vannak-e beállítva. Azt is ellenőrizze, hogy az oldalsó vezetőket rögzítette-e. Az oldal és a papírvezetők beállításával kapcsolatosan lásd: 46. o. "A papír behelyezése". 77

80 3. Hibaelhárítás Probléma Okok Megoldások Gyakran történik papírelakadás. Gyakran történik papírelakadás. Nem lehet nyomtatni kétoldalas üzemmódban. Nem lehet nyomtatni kétoldalas üzemmódban. Nem a helyes papírméretet adta meg. Idegen tárgy van a finiser tálcán. Olyan papíradagolót választott ki, amely nincs beállítva kétoldalas nyomtatáshoz. Olyan papírtípust választott, amelyet nem lehet kétoldalas nyomtatásra használni. Távolítsa el az elakadt papírt. A papírelakadással kapcsolatos részletekért lásd: 117. o. "Elakadt papír eltávolítása". Ha olyan méretű papírt helyez a készülékbe, amelyet nem lehet automatikusan kiválasztani, a papírméretet a kezelőpanelen keresztül kell megadnia. A papírméret vezérlőpulton keresztül történő megadásának részleteiért lásd: Felhasználói kézikönyv. Távolítsa el az elakadt papírt. A papírelakadással kapcsolatos részletekért lásd: 117. o. "Elakadt papír eltávolítása". Ne helyezzen semmit a finiser tálcára. Ha az adagolóhoz engedélyezni szeretné a kétoldalas nyomtatást, módosítsa a Rendszerbeáll. rész [2 oldalas alkalmazása] beállítását. A "2 oldalas alkalmazása" beállítás részleteiért lásd: Felhasználói kézikönyv. A [Papíradag. beállításai] pontban válasszon olyan papírtípust, amely használható kétoldalas nyomtatásra. A használható papírtípusokat illetően lásd: Felhasználói kézikönyv. 78

81 Amikor probléma adódik a nyomtató működtetésével Probléma Okok Megoldások A "Megtelt a kimeneti tálca. Távolítsa el a papírt. " üzenet jelenik meg. "Turn main Power Switch off" (Kapcsolja ki a főkapcsolót) üzenet jelenik meg. A "Bezárás... Kérem, várjon. A kikapcsolás automatikusan megtörténik. " üzenet jelenik meg. A Címjegyzék kijelzőpanelen vagy Web Image Monitor alkalmazással történő módosításakor hiba történt. "A kezdőképernyőt jelenleg egy másik funkció használja." üzenet jelenik meg. A kimeneti tálca tele van. A nyomtató nem kapcsol ki szabályosan, ha a főkapcsolót kikapcsolja, majd azonnal visszakapcsolja. A kikapcsolás megkezdődött, mert a főkapcsolót kikapcsolták, amikor a nyomtató készenléti helyzetben volt, vagy valamilyen műveletet hajtott végre. Amikor több tárolt dokumentumot töröl, a Címjegyzék nem módosítható. A [Kezdőképernyőt] másik funkció szerkeszti. A nyomtatás folytatásához vegye ki a papírt a kimeneti tálcából. Ha a papírt a finiser mozgó tálca ki akarja adni, úgy előzheti meg, hogy a papír kiessen a tálcából, hogy megnyomja a [Felfüggeszt] gombot a nyomtatás felfüggesztéséhez, majd távolítsa el a papírt. Nyomja meg a [Folytatás] gombot a kijelzőn a nyomtatás folytatásához. Kapcsolja ki a főkapcsolót. A kikapcsolás után várjon legalább tíz másodpercig, és csak utána kapcsolja vissza a nyomtatót. Kövesse a képernyőn megjelenő utasítást, és várja meg, amíg a nyomtató kikapcsol. Ne kapcsolja be a főkapcsolót, amíg a kijelzőn ez az üzenet olvasható. Ha a főkapcsolót már bekapcsolta, kövesse a megjelenő üzenet utasításait. A fő tápkapcsoló be- és kikapcsolásával kapcsolatosan lásd: 25. o. "A készülék be-/ kikapcsolása". Várjon egy kis ideig, majd próbálja meg ismét a műveletet. Várjon egy rövid ideig, majd ismét próbálja meg létrehozni a parancsikont a [Kezdőképernyőn]. 79

82 3. Hibaelhárítás Probléma Okok Megoldások "A képadat mérete nem megfelelő. A szükséges adatok a kézikönyvben találhatók meg. " üzenet jelenik meg. "A képadat formája nem megfelelő." üzenet jelenik meg. A kép adatmérete nem érvényes. A hozzáadandó parancsikon képének fájlformátuma nem támogatott. A parancsikon fájl méretének nyomtatási részleteit illetően lásd: Felhasználói kézikönyv. A hozzáadandó parancsikonok képének fájlformátuma JPEG kell, hogy legyen. Adja meg a képet ismét. Meggyűrődött, hullámos papír használata gyakran okoz elakadásokat, szennyezett papíréleket, illetve elcsúszott pozíciókat kötegelt nyomtatás közben. Hullámos papír használata esetén próbálja meg kiegyenesíteni és fejjel lefelé betölteni azt. Emellett a papír meghajlásának elkerülése érdekében a papírt sima felületre helyezze, és ne támassza a falnak. Ha a papírtípus, a papírméret vagy a papírkapacitás problémái miatt nem tud úgy nyomtatni, ahogy szeretne, használjon ajánlott papírt. A javasolt papír adatait lásd: 31. o. "Papír specifikációk". 80

83 Amikor a képfényerősség megváltozik Amikor a képfényerősség megváltozik A nyomtató áthelyezése, vastag papírra történő nyomtatás vagy bizonyos ideig történő folyamatos nyomtatás után romolhat a kép minősége. Az automatikus képbeállítás elvégzésével visszaállítható az optimális nyomtatási minőség. 1. Nyomja meg a [Képfényerősség beállítása] gombot a [Karbantartás: kép] képernyőn. A [Karbantartás: kép] képernyőhöz való hozzáférés részleteiért lásd: Felhasználói kézikönyv. A képernyő átváltásához nyomja meg a [ ] gombot. 2. Nyomja meg a [Világosabb] vagy [Sötétebb] gombot a képfényerősség beállításához, majd nyomja meg az [OK] gombot. Adja meg a -3 és 3 közötti értéket. 3. Nyomja meg a [User Tools] (felhasználói eszközök) gombot. 81

84 3. Hibaelhárítás Ha az USB-kapcsolat megszakad Probléma Ok Megoldás A nyomtatót nem sikerült automatikusan felismerni. A Windows már konfigurálta az USB beállításokat. A nyomtató akkor sem ismeri fel az USB kapcsolatot, amikor az USB kábelt bedugja. Az USB kábel nincs megfelelően csatlakoztatva. Ellenőrizze, hogy a számítógép nem támogatott eszközként azonosította-e a nyomtatót. Ha az USB kábelt a nyomtató kikapcsolt állapotában csatlakoztatja, lehetséges, hogy a nyomtató nem ismeri fel az USB kapcsolatot. Húzza ki az USB-kábelt, és kapcsolja ki a főkapcsolót. Kapcsolja be a készüléket újra. Amikor a nyomtató teljesen betöltődött, csatlakoztassa ismét az USB kábelt. Nyissa meg a Windows rendszer Eszközkezelő segédprogramját, majd az [USB vezérlők] opciónál távolítsa el az esetleges ütköző eszközöket. A hibásan működő eszközöket [!] vagy [?] ikon jelzi. Vigyázzon, hogy ne távolítson el véletlenül se szükséges, jól működő eszközöket. További részleteket a Windows súgójában olvashat. Nyomja meg az [Energiatakarékos mód] gombot, majd csatlakoztassa le az USB-kábelt. Nyomja meg újra az [Energiatakarékos mód] gombot. Amikor a nyomtató ismét üzemkész állapotban van, csatlakoztassa újra az USB kábelt. 82

85 Amikor üzenetek jelennek meg Amikor üzenetek jelennek meg Ez a rész a vezérlőpulton, a hibanaplókban és a jelentésekben előforduló főbb kinyomtatott üzeneteket ismerteti. Egyéb üzenetek esetén kövesse a megjelenő utasításokat. Állapotüzenetek Üzenet "Hex Dump Mode" "Munka felfügg." "Offline" "Várjon." "Nyomtatás " "Kész" "Munka törlése..." "Beáll. módosítása..." "Van felfüggesztett munka." "Tanúsítvány fris..." "Vár. nyomt.adatra" Állapot Hex dump módban a készülék hexadecimális formátumban fogad adatokat. Nyomja meg a [Munka törlése] gombot a Hex Dump mód törléséhez. A [Munkaművelet] vagy a [Felfüggesztett] gomb megnyomása következtében a nyomtatás ideiglenesen fel lett függesztve. A nyomtató offline módban van. Az üzenet pár másodpercre festékkazetta cseréje során jelenik meg a kijelzőn, illetve akkor, ha a nyomtató valamilyen műveletet készít elő, kezdeti beállításokat végez. Várjon. A készülék nyomtat. Várjon. Ez az alapértelmezett, kész állapotot jelző üzenet. A nyomtató kész a használatra. További intézkedésre nincs szükség. A nyomtató törli a feladatokat. Várjon, amíg a "Kész" üzenet meg nem jelenik a kijelző panelen. A nyomtató éppen a beállításokat módosítja. Amíg az üzenet olvasható a kijelzőn, nem tudja használni a kezelőpanelt. Várjon. A nyomtatást ideiglenesen leállította a SmartDeviceMonitor for Client eszköz. Folytathatja a nyomtatást a [Feladat lista]-n keresztül a SmartDeviceMonitor for Client esetében, vagy a Web Image Monitor alkalmazásával. A nyomtatás Web Image Monitor segítségével történő folytatásához először kérdezze meg a rendszergazdát. tanúsítvány frissítése folyamatban. Várjon. A nyomtató a következő nyomtatandó adatokat várja. Várjon. 83

86 3. Hibaelhárítás Riasztási üzenetek (a vezérlőpulton jelennek meg) A főkapcsoló kikapcsolása előtt lásd: 25. o. "A készülék be-/kikapcsolása". Üzenet Ok Megoldás "Csatlakozási hiba van a vezetéknélküli kártyával. Kapcsolja ki a főkapcsolót, majd ellenőrizze a kártyát. " "Hardverhiba: Ethernet" "Hardverhiba: merevlemez" A vezeték nélküli LANkártya nem volt behelyezve a nyomtató bekapcsolásakor. A vezeték nélküli LANkártyát eltávolították a nyomtató bekapcsolása után. A beállítások nem frissülnek annak ellenére, hogy az egységet észleli a készülék. Hiba lépett fel az Ethernetinterfésszel kapcsolatban. Hiba lépett fel a merevlemezen. Kapcsolja ki a készüléket, és ellenőrizze, hogy a vezeték nélküli LAN-kártya megfelelően van-e behelyezve. A kártya behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. Ha az üzenet ismét megjelenik, forduljon a szerviz képviselőjéhez. Kapcsolja ki a készüléket, majd kapcsolja vissza. Ha az üzenet ismét megjelenik, forduljon a szerviz képviselőjéhez. Kapcsolja ki a készüléket, majd kapcsolja vissza. Ha az üzenet ismét megjelenik, forduljon a szerviz képviselőjéhez. Lehet, hogy a merevlemez nem lett helyesen behelyezve, amennyiben Ön saját maga helyezte be. Ellenőrizze, hogy megfelelően telepítette-e Az egység behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. 84

87 Amikor üzenetek jelennek meg Üzenet Ok Megoldás "Hardverhiba: párhuzamos interfészkártya" "Hardverhiba: USB" "Hardverhiba: vezeték nélküli kártya" "Kif. a ppr: n. Tegyen be következő méretű és típusú papírt. Az akt. munka törléséhez ny. meg a [Munka törlése]-t. " (az "n" egy szám.) Hiba történt az IEEE 1284 interfészkártyával. Hiba jelentkezett az USB interfészben. A vezeték nélküli LAN kártya hozzáférhető, de hiba történt. A nyomtató meghajtó beállítások nem megfelelőek vagy a tálcában nincs a meghajtón kiválasztott méret szerinti papír. Kapcsolja ki a főkapcsolót és erősítse meg, hogy az IEEE 1284 interfészkártya jól van behelyezve. A kártya behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. Ha az üzenet ismét megjelenik, forduljon a szerviz képviselőjéhez. Kapcsolja ki a készüléket, majd kapcsolja vissza. Ha az üzenet ismét megjelenik, forduljon a szerviz képviselőjéhez. Kapcsolja ki a készüléket, és ellenőrizze, hogy a vezeték nélküli LAN-kártya megfelelően van-e behelyezve. A kártya behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. Ha az üzenet ismét megjelenik, forduljon a szerviz képviselőjéhez. Ellenőrizze, hogy helyesen állította-e be a nyomtatómeghajtót, majd töltse be a meghajtóban kiválasztott méretű papírt az adagolóba. A papír méretének módosítására vonatkozó részletekért lásd: 46. o. "A papír behelyezése". 85

88 3. Hibaelhárítás Üzenet Ok Megoldás "Az adag. beáll. nem egy. a megad. mér. és típ.-al. Válasszon új adagolót vagy haszn. a lenti mér. és típ.-t. " "nnem egy.p.mér. Vál. másik ad.,v. haszn. köv. mér./típ." (az "n" az adagoló neve.) "Probléma: nyomtatófont hiba" "A kiválasztott fájlok olyanokat is tartalmaznak, melyhez nincs hozzáférési jogosultsága. Csak a hozzáférési jogosultsággal rendelkező fájlok kerülnek törlésre." "Nem állíthat be azonos adagolót a törzslapokhoz és a köztes lapokhoz ([Elv. lap]). Ellenőrizze a beállításokat. " "Nincs hozzáférési jogosultsága e funkció használatához." A nyomtató meghajtó beállítások nem megfelelőek vagy a tálcában nincs a meghajtón kiválasztott méret vagy típus szerinti papír. Az adagolóban lévő papír mérete nem egyezik a nyomtatóillesztőben meghatározott papírmérettel. Hiba lépett fel a betűtípus beállításánál. Fájlok törlését kísérelte meg, anélkül, hogy erre jogosult lenne. A többi oldalhoz kiválasztott adagoló megegyezik az köztes lapok számára kiválasztott adagolóval. A bejelentkezett felhasználó nem jogosult a kiválasztott funkció használatára. Ellenőrizze, hogy helyesen állította-e be a nyomtatómeghajtót, majd töltse be a meghajtóban kiválasztott méretű papírt az adagolóba. A papír betöltésével kapcsolatos részleteket illetően lásd: 46. o. "A papír behelyezése". A nyomtatás folytatásához válassza ki az adagolót, vagy törölje a nyomtatási munkát. Az adagoló kézi kiválasztásával vagy a nyomtatási munka törlésével kapcsolatosan lásd: Felhasználói kézikönyv. Válasszon olyan adagolót, amelybe a megadott méretű papír van betöltve. Vegye fel a kapcsolatot a szervizképviselővel. A tárolt dokumentumok hozzáférési engedélyéről, vagy egy dokumentum törlésének nem engedélyezett voltáról a Biztonsági útmutatóban olvashat. Törölje a munkát. Győződjön meg róla, hogy a köztes lapok számára kiválasztott lapadagoló nem adagol más oldal számára lapokat. A jogosultságok beállításaira vonatkozó részleteket lásd a Biztonsági útmutatóban. 86

89 Amikor üzenetek jelennek meg Egy memóriaeszközről történő közvetlen nyomtatáskor megjelenő üzenetek Üzenet Okok Megoldások "Nem lehet elérni a megadott memóriaeszközt." "A kiválasztott fájlok mérete túllépte összes adat megengedett maximális méretét. " A memóriaeszközt nem lehet felismerni. A kijelölt fájl mérete meghaladja az 1 GBot. A kiválasztott fájlok összmérete meghaladja az 1 GBot. A memóriaeszközről való közvetlen nyomtatás funkcióhoz ajánlott eszközökkel kapcsolatban érdeklődjön a szervizképviselőjénél. A jelszavas védelemmel vagy más biztonsági beállítással ellátott USB flash memóriaeszköz lehet, hogy nem működik szabályosan. Nem lehet kinyomtatni az 1 GB-ot meghaladó fájlokat vagy a fájlok csoportjait. Ha több kiválasztott fájl összmérete meghaladja az 1 GBot, válassza ki külön-külön a fájlokat. Ha a kijelölt fájl mérete meghaladja az 1 GB-ot, akkor ne a közvetlen nyomtatási funkcióval nyomtasson a memóriaeszközről. Egyidejűleg nem jelölhetők ki eltérő formátumú fájlok. Riasztási üzenetek (Hibanaplókon és jelentéseken kinyomtatva) Ez a rész a hibanaplókba és jelentésekbe nyomtatott hibaüzenetek esetén adódó problémák valószínű okairól és a hibák kijavításáról szól. 87

90 3. Hibaelhárítás Üzenet Ok Megoldás "84: hiba" Nincs a képfeldolgozás számára rendelkezésre álló munkaterület. "85: hiba" A megadott grafikai könyvtár nem áll rendelkezésre. "86: hiba" A vezérlőkód paraméterei érvénytelenek. "91: hiba" A nyomtatást parancshiba miatt az automatikus munkatörlési funkció leállította. "92: hiba" A nyomtatás megszakadt, mert megnyomta a [Munka törlése] vagy a [Felfüggeszt] gombot a nyomtató vezérlőpultján. "98: hiba" A nyomtató nem érte el megfelelően a merevlemezt. A [Nyomtatóbeállítások] menüben a [Rendszer] alatt állítsa a [Memóriahasználat] beállítást [Fontprioritás] értékre. Csökkentse a nyomtatónak küldött fájlok számát, vagy helyezze be az opcionális SDRAM modult. A SDRAM modul behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. Ellenőrizze az adatok helyességét. Csökkentse a nyomtatónak küldött fájlok számát, vagy helyezze be az opcionális SDRAM modult. A SDRAM modul behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. Ellenőrizze a nyomtatási beállításokat. Ellenőrizze az adatok helyességét. Szükség szerint újra hajtsa végre a műveletet. Kapcsolja ki a készüléket, majd kapcsolja vissza. Ha az üzenet gyakran megjelenik, forduljon a szerviz képviselőjéhez. 88

91 Amikor üzenetek jelennek meg Üzenet Ok Megoldás "A címlistát jelenleg egy másik funkció használja. A hitelesítés nem sikerült. " "Nem sikerült a felhasználói információ automatikus regisztrációja." "A besorolási kód helytelen." "A besorolási kód helytelen." "A szétválogatás törölve lett." "Parancshiba" "Tömörített adathiba." A nyomtató pillanatnyilag nem tud hitelesítést végrehajtani, mert másik funkció használja a Címjegyzéket. Az LDAP hitelesítés vagy a Windows hitelesítés adatainak automatikus regisztrációja sikertelen volt, mert a Címjegyzék megtelt. Nem adta meg a besorolási kódot, vagy a megadott besorolási kód helytelen. A besorolási kódot a nyomtató-illesztőprogram nem támogatja. A Szétválogatás feladat törlése megtörtént. Egy RPCS parancshiba jelentkezett. A nyomtató sérült, tömörített adatokat észlelt. Várjon egy kis ideig, majd próbálja meg ismét a műveletet. Az felhasználók információinak automatikus regisztrálására vonatkozó részleteket a Biztonsági útmutatóban olvashatja. Adja meg a helyes besorolási kódot. Válassza az Opcionális beállítást a besorolási kódhoz. A besorolási kód beállításainak meghatározására vonatkozó részletekért lásd: Felhasználói kézikönyv. Csökkentse a nyomtatónak küldött fájlok számát, vagy helyezze be az opcionális SDRAM modult. A SDRAM modul behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. Ellenőrizze az eszköz és a nyomtató közötti kommunikáció helyes működését. Ellenőrizze a nyomtató és a számítógép közötti csatlakozást. Ellenőrizze, hogy az adatok tömörítéshez használt program kifogástalanul működik-e. 89

92 3. Hibaelhárítás Üzenet Ok Megoldás "Adattárolási hiba." "A kétoldalas nyomtatás törölve lett." Próbanyomtatás, Bizalmas nyomtatás, Tárolás nyomtatáshoz vagy Tárolt nyomtatás fájlt próbált nyomtatni, miközben a merevlemez hibásan volt behelyezve. A kétoldalas nyomtatást törölte. A merevlemez Próbanyomtatáshoz, Bizalmas nyomtatáshoz, Nyomtatás tartásához vagy Tárolt nyomtatás fájlhoz szükséges. Ha a merevlemez behelyezését követően megjelenik az üzenet, vegye fel a kapcsolatot szervizképviselőjével. Válasszon a kétoldalas funkció számára megfelelő papírméretet. A papírméret részleteit lásd: 31. o. "Támogatott papír az egyes bemeneti tálcáknál". Ha az adagolóhoz engedélyezni szeretné a kétoldalas nyomtatást, módosítsa a Rendszerbeáll. rész [2 oldalas alkalmazása] beállítását. A "2 oldalas alkalmazása" beállítás részleteiért lásd: Felhasználói kézikönyv. "Hiba történt." Szintaktikai hiba stb. történt. Ellenőrizze a PDF fájl helyességét. "Hiba történt. Módosították a kinyomtatott munka beállításait, vagy törölték. " "Meghaladta a maximálisan nyomtatható ideiglenes/ tárolt fájlok számát." Hiba történt nyomtatás közben, de át lett ugorva. Próbanyomtatás, bizalmas nyomtatás, fenntartott nyomtatás vagy tárolt nyomtatás során túllépte a maximálisan nyomtatható fájlok számát. Ellenőrizze az adatok helyességét. A feleslegessé vált fájlokat törölje a nyomtatóról. 90

93 Amikor üzenetek jelennek meg Üzenet Ok Megoldás "Túllépte a fájlok max. számát. (Aut.)" "Meghaladta a maximálisan nyomtatható ideiglenes/ tárolt oldalak számát." "Meghaladta a max. oldalszámot. A szétválogatás nincs befejezve. " "Túllépte az oldalak max. számát. (Aut.)" "Elérte a felhasználható nyomtatási mennyiség maximális egységszámát. A munka törlődött. " "Nem sikerült a fájlrendszer elérése." Miközben Normál nyomtatási munkát próbált tárolni Tárolt nyomtatási fájlként a hibás munka tárolása funkció használatával, túllépte a maximális fájlkapacitást a fájltárolásra, illetve a tárolt fájlok kezelésére vonatkozóan. Próbanyomtatás, bizalmas nyomtatás, tárolás nyomtatáshoz vagy tárolt nyomtatás során túllépte a nyomtatható oldalak számát. Az oldalak száma nagyobb, mint a Szétválogatás funkcióval használható maximális lapszám. Miközben Normál nyomtatási munkát próbált tárolni Tárolt nyomtatási fájlként a hibás munka tárolása funkció használatával, túllépte a maximális oldalkapacitást. A felhasználó túllépte a számára engedélyezett példányszámot. A közvetlen PDF nyomtatás sikertelen volt, mert a készülék nem éri el a fájlrendszert. Töröljön tárolt nyomtatási fájlokat (automatikus) vagy szükségtelen fájlokat a nyomtatóról. A feleslegessé vált fájlokat törölje a nyomtatóról. Csökkentse a nyomtatni kívánt oldalak számát. Csökkentse a nyomtatni kívánt oldalak számát. A feleslegessé vált fájlokat törölje a nyomtatóról. Csökkentse a nyomtatni kívánt oldalak számát. A Felh. ny. menny. korlát részleteiért lásd: Biztonsági útmutató. Kapcsolja ki a készüléket, majd kapcsolja vissza. Ha az üzenet ismét megjelenik, forduljon a szerviz képviselőjéhez. 91

94 3. Hibaelhárítás Üzenet Ok Megoldás "A fájlrendszer tele van." A PDF fájl nem nyomtatható ki, mert a fájlrendszer kapacitása megtelt. A felesleges fájlokat törölje a merevlemezről, vagy csökkentse a nyomtatónak küldött fájlok méretét. "A nyomtató merevlemeze tele van." "A nyomtató merevlemeze tele van." "Megtelt a HDD. (Aut.)" "I/O buffer túlcsordulás." A merevlemez megtelt, miközben Próbanyomtatás, Bizalmas nyomtatás, Nyomtatás tartása vagy Tárolt nyomtatás fájlt nyomtatott. A PostScript 3 nyomtatóillesztőprogram használata során a nyomtatás túllépte a merevlemez betűtípus- és űrlapkapacitását. A merevlemez megtelt, miközben Normál nyomtatási munkát próbált tárolni Tárolt nyomtatási fájlként a hibás munka tárolása funkció használatával. A bemeneti puffer túlcsordult. A feleslegessé vált fájlokat törölje a nyomtatóról. Csökkentse a próbanyomtatás, bizalmas nyomtatás, tárolás nyomtatáshoz vagy tárolt nyomtatási fájl adatainak méretét. A felesleges űrlapokat és regisztrált fontokat törölje a nyomtatóról. A feleslegessé vált fájlokat törölje a nyomtatóról. Csökkentse az Átmeneti nyomtatási fájl és/vagy a Tárolt nyomtatási fájl adatméretét. A [Nyomtatóbeállítások] menüben a [Rendszer] alatt állítsa a [Memóriahasználat] beállítást [Fontprioritás] értékre. A [Nyomtatóbeállítások] menüben a [Host Interface] alatt válassza az [Eszköz puffere] pontot, és állítsa a puffer méretét nagyobb értékre. Csökkentse a nyomtatónak küldött fájlok számát. 92

95 Amikor üzenetek jelennek meg Üzenet Ok Megoldás "A felhasználó hitelesítési információja már regisztrálva van egy másik felhasználónál." "Kevés a memória" Az LDAP hitelesítés vagy az Integrációs szerver hitelesítés felhasználói nevét eltérő azonosítóval már regisztrálták egy másik szerveren, így a felhasználói név - például tartomány- vagy kiszolgálóváltás miatt - megkettőződött. Memóriafoglalási hiba történt. A felhasználók hitelesítésével kapcsolatos részletekért lásd a Biztonsági útmutatót. PCL 5 / PostScript 3 PCL 6 Válasszon kisebb felbontást a nyomtatómeghajtón. A felbontás beállításának módosításával kapcsolatos részleteket lásd a nyomtató illesztőprogramjának Súgójában. Válasszon kisebb felbontást a nyomtatómeghajtón. A felbontás beállításának módosításával kapcsolatos részleteket lásd a nyomtató illesztőprogramjának Súgójában. A nyomtató-illesztőprogram [Részletes beállítás] lapján kattintson a Menü: lista [Nyomtatási minőség] elemére, és válassza a Vektor/Raszter: lista [Raszter] elemét. Néhány esetben egy nyomtatási munka befejezése hosszabb időt vehet igénybe. Helyezze be az opcionális SDRAM modult. A SDRAM modul behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. 93

96 3. Hibaelhárítás Üzenet Ok Megoldás "Memóriavisszanyerési hiba" "Nincs válasz a szervertől. A hitelesítés nem sikerült. " "A kimeneti tálca megváltozott." "Nyomtatás túlcsordulás." "Ehhez a dok.-hoz még nincs nyomt. jog beáll." Memóriafoglalási hiba történt. Időtúllépés történt a szerverhez való csatlakozáskor LDAP hitelesítés vagy Windows hitelesítés során. A kimeneti tálca megváltozott, mert a meghatározott kimeneti tálca papírmérete korlátozott. A nyomtatás során a készülék nem nyomtatta ki az összes képet. A nyomtatni kívánt PDF dokumentumhoz nem rendelkezik nyomtatási jogosultsággal. Kapcsolja ki a készüléket, majd kapcsolja vissza. Ha az üzenet ismét megjelenik, helyezze be vagy cserélje ki a készülék memóriáját. A SDRAM modul behelyezésével kapcsolatosan lásd: Felhasználói kézikönyv. Ellenőrizze a szerver állapotát. Válasszon megfelelő kimeneti tálcát. Válasszon kisebb felbontást a nyomtatómeghajtón. A felbontás beállításának módosításával kapcsolatos részleteket lásd a nyomtató illesztőprogramjának Súgójában. Lépjen kapcsolatba a dokumentum tulajdonosával. "A lyukasztás törölve lett." A nyomtatás során a lyukasztást törölte. Ellenőrizze a papír tájolását, a nyomtatás tájolását és a lyukasztás pozícióját. Bizonyos beállítások használata nem várt nyomtatási eredményhez vezethet. "Nem sikerült az adatfogadás." Az adatfogadás megszakadt. Ismételje meg az adatok küldését. 94

97 Amikor üzenetek jelennek meg Üzenet Ok Megoldás "A kiválasztott papírméret nem támogatott. Munka törölve. " "Nem sikerült az adatküldés." Ha a megadott papírméret nem megfelelő, automatikusan sor kerül a Munka törl. műveletre. A nyomtató parancsot kapott, hogy állítsa le az adatok átvitelét a nyomtatóillesztőtől. Válasszon megfelelő papírméretet, és ismét nyomtassa ki a fájlt. Ellenőrizze, hogy a számítógép megfelelően működik. "A tűzés törölve lett." A nyomtatás során a tűzést törölte. Ellenőrizze a papír tájolását és mennyiségét, a nyomtatás tájolását és a tűzési pozíciót. Bizonyos beállítások használata nem várt nyomtatási eredményhez vezethet. "A nyomtatási munka törölve, mert a rögzítő fájl nem volt tárolható: túllépte a max. memóriaméretet. " "A kiválasztott papírtípus nem támogatott. Munka törölve. " "Jogtalan másolás elleni védelem hiba történt. A munka törlődött. " A fájl tárolása után a merevlemez megtelt. Ha a megadott papírtípus nem megfelelő, automatikusan sor kerül a Munka törl. műveletre. A [Jogosulatlan másolásvédelem mintázatának részletei] képernyőn található [Felhasználói szöveg megadása:] mező üres. Csökkentse az elküldeni kívánt fájl méretét. Válasszon megfelelő papírtípust, és ismét nyomtassa ki a fájlt. PCL 6 / PostScript 3 A nyomtatómeghajtó [Részletes beállítás] lapján válassza a Menü: részen lévő [Hatások] lehetőséget. Válassza a [Jogosulatlan másolásvédelem] lehetőséget, majd kattintson a [Részletek] lehetőségre a [Jogosulatlan másolásvédelem mintázatának részletei] megjelenítéséhez. Írja be a szöveget a [Felhasználói szöveg megadása:] mezőbe. 95

98 3. Hibaelhárítás Üzenet Ok Megoldás "Jogtalan másolás elleni védelem hiba történt. A munka törlődött. " "Felhasználói papírtípus hiba" "Nincs jogosultsága e funkció használatához. A nyomtatási feladat törölve lett. " "Nincs jogosultsága e funkció használatához. A nyomtatási feladat törölve lett. " "Nincs jogosultsága e funkció használatához. Ez a művelet törlésre került. " A [Jogosulatlan másolásvédelem] megadása esetén a felbontás legfeljebb 600 dpi. A nyomtató nem ismeri fel a nyomtatómeghajtó segítségével meghatározott papírtípust. A beírt Belépési név vagy Belépési jelszó hibás. A bejelentkezett felhasználó nem jogosult a kiválasztott funkció használatára. A bejelentkezett felhasználónak nincs jogosultsága programok regisztrálására vagy a papíradagolók beállításainak módosítására. A nyomtatómeghajtóban a felbontást legalább 600 dpi-re állítsa be, vagy kapcsolja ki a [Jogosulatlan másolásvédelem] funkciót. Ellenőrizze, hogy a nyomtató megfelelően csatlakozik-e a hálózathoz, és a kétoldalú kommunikáció engedélyezve van-e. Ha a probléma továbbra is fennáll, erősítse meg a nyomtató felhasználói papírtípus beállításait. Részletekért lásd: Felhasználói kézikönyv. Ellenőrizze a Belépési név és a Belépési jelszó helyességét. A jogosultságok beállításaira vonatkozó részleteket lásd a Biztonsági útmutatóban. A jogosultságok beállításaira vonatkozó részleteket lásd a Biztonsági útmutatóban. 96

99 Amikor üzenetek jelennek meg Egy memóriaeszközről történő közvetlen nyomtatáskor megjelenő üzenetek Üzenet Okok Megoldások "99: hiba" Ezeket az adatokat nem lehet kinyomtatni. A megadott adatok megsérültek, vagy a Közvetlen nyomtatás memóriaeszközből funkció nem támogatja azokat. Ellenőrizze az adatok helyességét. A Közvetlen nyomtatás memóriaeszközről funkció által támogatott adattípusokkal kapcsolatosan lásd: Felhasználói kézikönyv. Ha a nyomtatás nem indul el, forduljon a szerviz képviselőjéhez. A hibaüzenetek tartalmát a Konfigurációs oldalra nyomtathatja. Ellenőrizze a Konfigurációs oldalt a hibanaplóval együtt. A Konfigurációs oldal nyomtatását illetően lásd: Felhasználói kézikönyv. 97

100 3. Hibaelhárítás A hibanapló ellenőrzése Ha nyomtatási hibák következtében a fájlokat a készülék nem tárolta, a hiba okát a hibanaplóban találhatja meg, amelyet a kezelőpanelen keresztül érhet el. Az utolsó 30 hibát a nyomtató eltárolta a hibanaplóba. Egy új hiba eltárolásakor a legrégebbi eltárolt hiba törlődik. Ha azonban a legrégebbi hibát mintanyomtatás, zárolt nyomtatás, visszatartott nyomtatás vagy tárolt nyomtatás generálta, a bejegyzést a készülék nem törli. A hibaüzenetet a készülék külön tárolja, amíg a bejegyzések száma el nem éri a 30-at. Ha a főkapcsolót lekapcsolja, a napló törlődik. Egyszerű kijelzéskor nem jelenítheti meg a [Hibanapló]-t. 1. Nyomja meg a [Nyomtató] ikont a [Kezdőképernyő]-n. A [Kezdőképernyő] használatáról részleteket itt találhat: 14. o. "A [Kezdőképernyő] használata". 2. Nyomja meg az [Egyéb funkc.] gombot. 3. Nyomja meg a [Hibanapló] gombot. 4. Válassza ki az ellenőrizni kívánt hibanaplót, majd nyomja meg a [Részletek] gombot. 98

101 Ha nem tud nyomtatni Ha nem tud nyomtatni Probléma Ok Megoldás A nyomtatás nem indul el. A készülék ki van kapcsolva. A főkapcsoló bekapcsolását illetően lásd: 25. o. "A készülék be-/ kikapcsolása". A nyomtatás nem indul el. A nyomtatás nem indul el. A nyomtatás nem indul el. A nyomtatás nem indul el. A hiba oka a készülék kezelőpanelének kijelzőjén látható. Az interfész kábel nincs megfelelően csatlakoztatva. Nem a megfelelő interfész kábelt használja. Az interfész kábelt a nyomtató bekapcsolása után csatlakoztatta. Ellenőrizze a kijelzőpanelen a hibaüzenetet vagy a figyelmeztető állapotot, és hajtsa végre a szükséges tennivalókat. A részletekkel kapcsolatban lásd: 83. o. "Amikor üzenetek jelennek meg". Az interfészkábelek megfelelő csatlakoztatását illetően lásd: Felhasználói kézikönyv. A használandó interfészkábel-típus a számítógéptől függ. Minden esetben megfelelő kábelt használjon. Ha a kábel sérült vagy elhasznált, cserélje azt ki. Az interfészkábel részleteiért lásd: Felhasználói kézikönyv. A főkapcsoló bekapcsolása előtt csatlakoztassa az interfészkábelt. 99

102 3. Hibaelhárítás Probléma Ok Megoldás A nyomtatás nem indul el. A nyomtatás nem indul el. A nyomtatás nem indul el. Ha a nyomtató vezeték nélküli LAN környezetben működik, akkor a nyomtatás sikertelenségét a gyenge vezeték nélküli jel is okozhatja. Ha a nyomtató vezeték nélküli LAN-t (IEEE802.11g/b) használ, ha ugyanazt a frekvenciatartományt használó mikrohullámú sütő, mobiltelefon, ipari gép, tudományos vagy orvosi műszer van a közelben, a rádiójelek zavarhatják a vezeték nélküli LAN kommunikációját. Ha a nyomtató vezeték nélküli LAN környezetben működik, akkor az SSID beállítása lehet, hogy nem megfelelő. A [Rendszerbeáll.] részben ellenőrizze a vezeték nélküli LAN rádiójelének állapotát. Ha a jel minősége nem megfelelő, tegye a nyomtatót olyan helyre, ahol a rádióhullámok áthaladnak, illetve távolítson el minden, esetlegesen interferenciát okozó tárgyat. Csak akkor ellenőrizheti a jel állapotát, ha a vezeték nélküli LAN-t infrastruktúra üzemmódban használja. A vezeték nélküli LAN rádiójelének állapotával kapcsolatosan lásd: Felhasználói kézikönyv. Kapcsolja ki az ugyanazt a frekvenciatartományt használó mikrohullámú sütőt, mobiltelefont, ipari gépet, tudományos vagy orvosi műszert, majd próbáljon újra nyomtatni. Ha a nyomtatás sikerült, akkor helyezze a készüléket egy olyan helyre, ahol nincs interferencia. A nyomtató kijelzőpanelének segítségével ellenőrizze, hogy az SSID beállítása helyes-e. Az SSID beállítás részleteiért lásd: Felhasználói kézikönyv. 100

103 Ha nem tud nyomtatni Probléma Ok Megoldás A nyomtatás nem indul el. A nyomtatás nem indul el. A nyomtatás nem indul el. A nyomtatás nem indul el. A [Lista / teszt nyomt.] nincs engedélyezve. A nyomtatás nem indul el, amikor a kiterjesztett vezeték nélküli LAN-t Ad-hoc módban használja. Ha a nyomtató egy vezeték nélküli LAN-on működik, a vevő MAC címe akadályozhatja a kommunikációt a hozzáférési ponttal. A vezeték nélküli LAN interfész nem működik. A beírt Belépési név, Belépési jelszó vagy Meghajtó titk. kulcs helytelen. A Kiterjesztett védelem funkció segítségével speciális titkosítás lett beállítva. Mechanikai hiba történhetett. A megfelelő Kommunikációs mód nincs beállítva. Infrastruktúra mód használatakor ellenőrizze a hozzáférési pont beállításait. Hozzáférési ponttól függően a MAC cím szűrheti a kliens hozzáférést. Ellenőrizze, hogy a hozzáférési pont és a vezetékes kliensek között, valamint a hozzáférési pont és a vezeték nélküli kliensek között zökkenőmentes az átvitel. Bizonyosodjon meg arról, hogy a narancssárga LED világít, és a zöld LED világít vagy villog az átvitel során. Ellenőrizze a Belépési név, Belépési jelsó és Meghajtó titk. kulcs értékeit. Ellenőrizze a Kiterjesztett védelem funkció beállításait. A Kiterjesztett védelem funkció beállításait illetően lásd: Biztonsági útmutató adminisztrátorok számára. Vegye fel a kapcsolatot a szervizképviselővel. Kapcsolja ki a készüléket, majd kapcsolja vissza. A főkapcsoló ki/-bekapcsolásának részleteiért lásd: 25. o. "A készülék be-/ kikapcsolása". Módosítsa a [Kommunikációs mód]-ot a [Rendszerbeáll.]-ban [ Ad-hoc mód]-ra, majd válassza a [Ki] lehetőséget a [Biztonsági mód]-nál. A Kommunikációs mód részleteiért lásd: Felhasználói kézikönyv. Ha a nyomtatás nem indul el, forduljon a szerviz képviselőjéhez. 101

104 3. Hibaelhárítás Ha az adatbevitel-jelző nem világít vagy villog Ha az Adatbevitel lámpa nem villog vagy nem világít a nyomtatási munka elindulása után sem, a számítógép nem küldi az adatokat a nyomtatóra. Ha a nyomtató interfész kábel segítségével van a számítógéphez csatlakoztatva Ellenőrizze, hogy megfelelő-e a nyomtatóport beállítása. Ha párhuzamos interfészen keresztül csatlakozik, csatlakozzn LPT1 vagy LPT2 segítségével. 1. Nyissa meg a nyomtatótulajdonságok párdbeszédpanelt, majd kattintson a [Portok] fülre. A nyomtató-tulajdonságok párbeszédablak megjelenítésének részleteiért lásd: 2. A [Nyomtatás a következő port(ok)ra:] listán ellenőrizze a helyes port kiválasztását. Hálózati kapcsolat A hálózati kapcsolatra vonatkozó részletekért forduljon hálózati adminisztrátorához. 102

105 Egyéb nyomtatási problémák Egyéb nyomtatási problémák Ez a rész a számítógépről történő nyomtatásból adódó problémák valószínű okairól és a hibák lehetséges kijavításáról szól. Ha nem tud megfelelő minőségben nyomtatni Probléma Okok Megoldások A nyomtatott kép maszatos. A nyomtatott képek foltosak vagy egyenetlenek. A nyomtatott képek foltosak vagy egyenetlenek. A nyomtatott képek foltosak vagy egyenetlenek. Vastag papírra nyomtat a kézi adagolóból, de nem konfigurálta a vastag papír beállításait. A papír nedves. A nyomtató nincs vízszintes felületen. A papír gyűrött, pöndörödik vagy foltos. PCL 5e A nyomtató-illesztőprogram [Papír] lapján válassza a [Kézi adagoló] értéket a "Lapadagoló::" listából. Majd a "Típus:" listában válasszon megfelelő papírtípust. PCL 6 / PostScript 3 A nyomtató-illesztőprogram [Részletes beállítás] lapján kattintson a "Menü:" lista [Papír] elemére, és válassza a "Lapadagoló:" lista [Kézi adagoló] értékét. Majd a "Papír típus:" listában válasszon megfelelő papírtípust. Olyan papírt használjon, amelyet ajánlott hőmérsékletű és páratartalmú helyen tároltak. A helyes papírtárolással kapcsolatosan lásd: 47. o. "Papírtárolás". A nyomtatót stabil és vízszintes felületre kell elhelyeznie. Ellenőrizze a nyomtató környezetét és válassza ki a megfelelő helyet. A nyomtató környezetével kapcsolatos részletekért lásd: Felhasználói kézikönyv. Egyenesítse ki a gyűrődéseket vagy cserélje ki a papírt. A papírral kapcsolatos részleteket lásd: 31. o. "Papír specifikációk". 103

106 3. Hibaelhárítás Probléma Okok Megoldások A nyomtatott kép az egész oldalon halvány. A nyomtatott kép az egész oldalon halvány. A nyomtatott kép az egész oldalon halvány. A képek simítás során elmaszatolódnak. (A készülék nem fixálta a festéket.) A papír nedves. A papír nem megfelelő. Durva vagy kezelt papíron a nyomtatott kép minősége rosszabb. Ha a [Be] lehetőséget választja a "Festéktakarékosság:" listáról a nyomtatómeghajtó beállításokban, nyomtatáskor a teljes oldal halványabb lesz. Nem a választott papírtípusnak megfelelő papírt adagolt a készülékbe. Például, vastag papírt töltött be, de nem az ennek megfelelő papírtípust választotta. Olyan papírt használjon, amelyet ajánlott hőmérsékletű és páratartalmú helyen tároltak. A helyes papírtárolással kapcsolatosan lásd: 47. o. "Papírtárolás". Használja az ajánlott papírokat. A javasolt papír adatait lásd: 31. o. "Papír specifikációk". PCL 5e A nyomtató-illesztőprogram [Nyomtatási minőség] fülén válassza a [Ki] opciót a "Festéktakarékosság" területen. PCL 6 / PostScript 3 PCL 5e A nyomtató-illesztőprogram [Részletes beállítás] lapján kattintson a "Menü:" lista [Nyomt. minőség] elemére, és válassza a [Ki] lehetőséget a "Festéktakarékosság:" listán. A nyomtató-illesztőprogram [Papír] lapján válasszon megfelelő papírtípust a [Típus:] mezőben. PCL 6 / PostScript 3 A nyomtató-illesztőprogram [Részletes beállítás] lapján kattintson a "Menü:" lista [Papír] elemére, és a "Papírtípus:" listából válassza ki a megfelelő papírtípust. 104

107 Egyéb nyomtatási problémák Probléma Okok Megoldások A nyomtatott kép nem egyezik meg a számítógép képernyőjén megjelenővel. A kép túl sötét vagy túl világos. A kép túl sötét vagy túl világos. A kép piszkos. A nyomtatott kép nem egyezik a képernyőn láthatóval. A nyomtatási eredmény eltér a kijelzőn láthatótól. Bizonyos funkcióknál, ilyen a nagyítás vagy kicsinyítés, a tényleges végeredmény eltérhet a számítógép képernyőjén megjelenő képtől. Nem adta meg a papírtípusra vonatkozóan a helyes beállításokat. A papír a hátoldalával felfelé került betöltésre. Nem nyomtatható felületre való nyomtatáskor a nyomtatás minősége romlik, illetve megrongálódhatnak a nyomtató belső alkatrészei. Nem ajánlott festékkazetta használata esetén előfordulhat, hogy a nyomtatás minősége nem lesz kielégítő, illetve egyéb problémák is felléphetnek. Ha a nyomtatóillesztőt grafikai utasítások használatára konfigurálja, akkor a berendezés a nyomtatótól kapott grafikus paranccsal nyomtat. Nem Windows-os operációs rendszer van használatban. PCL 6 A nyomtató-illesztőprogram [Részletes beállítás] lapján kattintson a Menü: lista [Nyomtatási minőség] elemére, és válassza a Vektor/Raszter: lista [Raszter] elemét. Ellenőrizze, hogy az adagolóba vagy kézi adagolóba behelyezett papír megfelel-e kezelőpanelen megadott papírtípusnak. A papírtípus beállításokról a következő helyen olvashat bővebben: 31. o. "Papír specifikációk". Mielőtt speciális papírra nyomtatna, alaposan ellenőrizze a felületet. A speciális papírral kapcsolatban lásd: 31. o. "Papír specifikációk" és 46. o. "Nem használható papír". Használjon eredeti gyári festéket. Vegye fel a kapcsolatot a szervizképviselővel. Ha pontosan kíván nyomtatni, állítsa be a nyomtatóillesztőt a nyomtatáshoz grafikai utasítások használata nélkül. A nyomtatómeghajtóra vonatkozó részleteket illetően lásd a nyomtató Súgóját. Ellenőrizze, hogy az alkalmazás támogatja-e a nyomtatóillesztőt. 105

108 3. Hibaelhárítás Probléma Okok Megoldások A nyomtatási eredmény eltér a kijelzőn láthatótól. A nyomtatási eredmény eltér a kijelzőn láthatótól. A karakterek eltérnek a kijelzőn láthatóktól. A kép helyzete eltér a kijelzőn láthatótól. A kép helyzete eltér a kijelzőn láthatótól. A nyomtató nincs nyomtatáshoz kiválasztva. Az adatátvitel meghiúsult vagy visszavonásra került a nyomtatás során. A betöltött papír nem megfelelő. Az oldalelrendezés beállítások nincsenek megfelelően konfigurálva. Nincsenek a megfelelő oldalelrendezési beállítások megadva. Használja a nyomtató nyomtatómeghajtóját és ellenőrizze, hogy a nyomtató a meghatározott nyomtató-e. A nyomtatómeghajtó beállítási képernyő megnyitásával kapcsolatosan lásd: 28. o. "Nyomtatóbeállítások párbeszédablak megjelenítése a [Start] menüből". Ellenőrizze, hogy vannak-e fennmaradó, át nem vitt vagy visszavont adatok. A hibaok azonosításának részleteiért lásd: 98. o. "A hibanapló ellenőrzése". Az ajánlott papírra történő nyomtatás jobb eredménnyel jár. A javasolt papír adatait lásd: 31. o. "Papír specifikációk". Ellenőrizze az alkalmazással megadott oldalelrendezési beállításokat. Az oldalelrendezési beállítások részleteiért nézze meg az alkalmazás Súgóját. PCL 5e A nyomtatóillesztő [Papír] fülén válassza ki a [Nyomtatás az alábbi méretre:] négyzetet, majd a kívánt méretet. PCL 6 / PostScript 3 A nyomtató-illesztőprogram [Részletes beállítás] fülén kattintson az [Alapvető] pontra a "Menü:" listában, majd válassza ki a kívánt méretet a "Nyomtatás az alábbi méretre:" listából. 106

109 Egyéb nyomtatási problémák Probléma Okok Megoldások Megcsonkított vagy nem kívánt alfanumerikus karakterek sorai jelennek meg. A képek levágottak vagy túl sok oldal nyomtatódik. A fényképek szemcsések. A folyamatos vonal szaggatott vonalként kerül nyomtatásra, vagy elmosódott. A vékony vonalak elmosódottak, vastagságuk nem egyenletes, vagy meg sem jelennek. Nem a megfelelő nyomtatási nyelv lett kiválasztva. Lehet, hogy kisebb papírt használ annál, mint amit az alkalmazásban kiválasztott. Néhány alkalmazás kisebb felbontással nyomtat. Az összemosott minták nem egyeznek meg. Az alkalmazásban túl vékony vonalakat állított be. Válassza ki a helyes nyomtatóillesztő programot, és nyomtassa ki újra a fájlt. Használjon az alkalmazásban kiválasztottal azonos méretű papírt. Ha nem tud megfelelő méretű papírt betölteni, használja a kicsinyítés funkciót a kép kicsinyítéséhez, majd végezze el a nyomtatást. A kicsinyítés funkcióra vonatkozó részletekről lásd a Nymtatómeghajtó Súgóját. Az alkalmazás vagy a nyomtatómeghajtó beállításainak segítségével állítson be nagyobb felbontást. A nyomtatómeghajtóra vonatkozó részletekről lásd a nyomtatómeghajtó Súgóját. PostScript 3 Módosítsa az összemosódási mintát a nyomtatómeghajtón. Az összemosódás részleteit a nyomtatómeghajtó Súgójában talál. PostScript 3 Módosítsa az összemosódási mintát a nyomtatómeghajtón. Az összemosódás részleteit a nyomtatómeghajtó Súgójában talál. Ha az árnyalás beállításának módosítása sem oldja meg a problémát, használja az alkalmazás beállításait, amellyel a kép készült, és módosítsa a vonalak vastagságát. 107

110 3. Hibaelhárítás Ha a készülék nem megfelelő módon adagolja a papírt. Probléma Ok Megoldás A papír nem a kiválasztott papíradagolóból érkezik. A kinyomtatott képek ferdék. A kinyomtatott képek ferdék. Gyakran történik papírelakadás. Gyakran történik papírelakadás. Gyakran történik papírelakadás. Gyakran történik papírelakadás. Ha Windows-t használ, akkor a nyomtatóillesztő program beállításai felülbírálják a kijelzőpanelen beállított értékeket. Valószínűleg nincsenek rögzítve a tálca oldalsó papírvezetői. A papírt ferdén adagolja a készülék. A betöltött lapok száma meghaladja a nyomtató kapacitását. A lapadagoló oldalsó vezetői túl szorosra vannak állítva. A papír nedves. A papír túl vékony vagy túl vastag. PCL 5 A nyomtató-illesztőprogram [Papír] fülén válassza ki a kívánt lapadagolót a "Lapadagoló:" listáról. PCL 6 / PostScript 3 A nyomtató-illesztőprogram [Részletes beállítás] lapján kattintson a "Menü:" lista [Papír] elemére, és válassza ki a megfelelő adagolót a "Lapadagoló:" listából. Ellenőrizze, hogy az oldalsó vezetők helyesen vannak-e beállítva. Az oldalsó papírvezetők beállításával kapcsolatban lásd: 46. o. "A papír behelyezése". Töltse be a papírt megfelelő módon. A papír betöltésével kapcsolatban lásd: 46. o. "A papír behelyezése". Csak a lapadagoló oldalsó papírvezetőin vagy a kézi adagoló papírvezetőin látható fölső határoló jelzésig töltsön be papírt. Óvatosan tolja, majd rögzítse a vezetőket. Olyan papírt használjon, amelyet ajánlott hőmérsékletű és páratartalmú helyen tároltak. A helyes papírtárolással kapcsolatosan lásd: 47. o. "Papírtárolás". Használja az ajánlott papírokat. A javasolt papír adatait lásd: 31. o. "Papír specifikációk". 108

111 Egyéb nyomtatási problémák Probléma Ok Megoldás Gyakran történik papírelakadás. Gyakran történik papírelakadás. Gyakran történik papírelakadás. Egyszerre több lapot húz be a készülék, ami papírelakadáshoz vezet. A nyomtatott papír meggyűrődik. A nyomtatott papír meggyűrődik. A lapok széle meggyűrődött. A lapok széle meggyűrődött. A másolópapír gyűrött, meghajlott vagy meggyűrődött. Nyomtatott papírt használ. A lapok nem válnak el egymástól. A lapok nem válnak el egymástól. A papír nedves. A papír túl vékony. A papír nedves. Nem ajánlott papírtípust használ. Használja az ajánlott papírokat. A javasolt papír adatait lásd: 31. o. "Papír specifikációk". Olyan papírt használjon, amelyet ajánlott hőmérsékletű és páratartalmú helyen tároltak. A helyes papírtárolással kapcsolatosan lásd: 47. o. "Papírtárolás". Ne töltsön be olyan lapokat, amelyekre már másoltak vagy nyomtattak egy másik nyomtatóval. Pörgesse át a lapokat, mielőtt betöltené a készülékbe. Esetleg egyesével töltse be a papírt a nyomtatóba. Pörgesse át a lapokat, mielőtt betöltené a készülékbe. Esetleg egyesével töltse be a papírt a nyomtatóba. Olyan papírt használjon, amelyet ajánlott hőmérsékletű és páratartalmú helyen tároltak. A helyes papírtárolással kapcsolatosan lásd: 47. o. "Papírtárolás". Használja az ajánlott papírokat. A javasolt papír adatait lásd: 31. o. "Papír specifikációk". Olyan papírt használjon, amelyet ajánlott hőmérsékletű és páratartalmú helyen tároltak. A helyes papírtárolással kapcsolatosan lásd: 47. o. "Papírtárolás". Használja az ajánlott papírokat. A javasolt papír adatait lásd: 31. o. "Papír specifikációk". 109

112 3. Hibaelhárítás Probléma Ok Megoldás Hibás működés a kétoldalas nyomtatás során. Hibás működés a kétoldalas nyomtatás során. Hibás működés a kétoldalas nyomtatás során. A kétoldalas nyomatok hátlapján üres foltok jelennek meg, vagy a kép elkenődik. Fehér csíkok jelennek meg a hőálló fólián. A behelyezett vastag papír tömege meghaladja a 160 g/m 2 -t (90 font Borító). Olyan papíradagolót választott ki, amely nincs beállítva kétoldalas nyomtatáshoz. Olyan papírtípust választott, amelyet nem lehet kétoldalas nyomtatásra használni. Az üres foltokat és az elkenődést a papírból kiáramló nedvesség okozza. Papírdarabok tapadtak a fóliára. Cserélje ki a papírt. Ha az adagolóhoz engedélyezni szeretné a kétoldalas nyomtatást, módosítsa a Rendszerbeáll. rész [2 oldalas alkalmazása] beállítását. A "2 oldalas alkalmazása" beállítás részleteiért lásd: Felhasználói kézikönyv. A [Papíradag. beállításai] pontban válasszon olyan papírtípust, amely használható kétoldalas nyomtatásra. A használható papírtípusok részleteiért lásd: 58. o. "Nyomtatás a lapok mindkét oldalára". Ne helyezze a nyomtatót olyan helyiségbe, ahol alacsony hőmérsékletnek lehet kitéve. Olyan papírt használjon, amelyet ajánlott hőmérsékletű és páratartalmú helyen tároltak. A helyes papírtárolással kapcsolatosan lásd: 47. o. "Papírtárolás". Szerelje fel az opcionális nedvesség elleni fűtőelemet. Az opciós fűtőelemmel kapcsolatban tájékozódjon a szerviz képviselőjétől. A papírdaraboknak a fólia hátoldaláról való eltávolításához száraz ruhát használjon. 110

113 Egyéb nyomtatási problémák Egyéb nyomtatási problémák Probléma Okok Megoldások Túl hosszú ideig tart a nyomtatási feladat befejezése. Túl hosszú ideig tart a nyomtatási feladat befejezése. A nyomatok tájolása rossz. A nyomtató nem ismeri fel a csatlakoztatott opcionális komponenseket. Lehet, hogy az "Alvó üzemmód" be van állítva. A fényképek vagy más, nagy mennyiségű adatot tartalmazó oldalak feldolgozása hosszú ideig tarthat, úgyhogy egyszerűen várjon, ha ilyeneket nyomtat. Az Ön által kiválasztott adagolási irány és a nyomtatóillesztő beállításában kiválasztott adagolási irány valószínűleg nem ugyanaz. A kétirányú kommunikáció nem működik. A nyomtatónak időre van szüksége a bemelegedéshez, ha "Alvó üzemmód"- ban volt. A [Rendszerbeáll.]-ban az [Időzítőbeállítások] alatt válassza az [Alvó üzemmód időzítése] lehetőséget, majd adja meg az "Alvó üzemmód"-ot. Ha az adatbevitel lámpa villog, a nyomtató már vette az adatokat. Várjon egy kis ideig. Az alábbi beállításoknak a nyomtatóvezérlő segítségével történő módosítása segíthet a nyomtatás felgyorsításában: Válassza a [Sebesség] lehetőséget a "Nyomtatási prioritás:" listából. Válasszon alacsonyabb felbontást. A beállítások módosításával kapcsolatos részleteket lásd a nyomtató illesztőprogramjának Súgójában. Állítsa be a nyomtató adagolási irányát, és ennek megfelelően a nyomtatóillesztő adagolási irányát. A nyomtatómeghajtó beállításainak részleteivel kapcsolatban nézze meg a nyomtatómeghajtó Súgóját. A nyomtató Tulajdonságok párbeszédpanelében állítsa be a kiegészítő eszközöket. Az opcionális eszközök beállításának részleteit lásd a nyomtatómeghajtó Súgójában. 111

114 3. Hibaelhárítás Probléma Okok Megoldások A kombinált nyomtatás, füzetnyomtatás vagy automatikus kicsinyítés/ nagyítás nem az elvárt eredményeket hozza. Bizonyos típusú adatok, például grafikus adatok, vagy meghatározott alkalmazásokból származó adatok nyomtatása nem sikerül. Lehet, hogy az alkalmazás vagy a nyomtatómeghajtó beállításai nincsenek megfelelően konfigurálva. A nyomtatómeghajtó beállításai nincsenek megfelelően konfigurálva. Ellenőrizze, hogy az alkalmazás papírméretének és tájolásának beállításai megegyeznek-e a nyomtatóillesztő beállításaival. Ha a beállított papírméret és tájolás eltérő, akkor változtassa meg azokat. PCL 5e PCL 6 A nyomtatómeghajtó [Nyomt. minőség] fülén válassza a [600 dpi] opciót a "Felbontás" területen. PostScript 3 A nyomtatómeghajtó [Részletes beállítás] fülén kattintson a Menü: lista [Nyomt. minőség] elemére, és válassza a Nyomtatási prioritás: lista [Minőség] elemét. A nyomtató-illesztőprogram [Részletes beállítás] lapján kattintson a Menü: lista [Nyomtatási minőség] elemére, és válassza a Vektor/Raszter: lista [Raszter] elemét. A nyomtatómeghajtó [Részletes beállítás] fülén kattintson a Menü: lista [Nyomtatási minőség] elemére, és válassza az Árnyalás: lista [Fénykép] elemét. A nyomtatómeghajtóra vonatkozó részletekkel kapcsolatban lásd a nyomtató Súgóját. 112

115 Egyéb nyomtatási problémák Probléma Okok Megoldások Bizonyos karakterek nyomtatása nem sikerül, vagy furcsán jelennek meg. A nyomtatómeghajtó beállításai nincsenek megfelelően konfigurálva. PCL 5e PCL 6 A nyomtatómeghajtó [Nyomt. minőség] fülén válassza a [600 dpi] opciót a "Felbontás" területen. PostScript 3 A nyomtatómeghajtó [Részletes beállítás] fülén kattintson a Menü: lista [Nyomt. minőség] elemére, és válassza a Nyomtatási prioritás: lista [Minőség] elemét. A nyomtató-illesztőprogram [Részletes beállítás] lapján kattintson a Menü: lista [Nyomtatási minőség] elemére, és válassza a Vektor/Raszter: lista [Raszter] elemét. A nyomtatómeghajtó [Részletes beállítás] fülén kattintson a Menü: lista [Nyomtatási minőség] elemére, és válassza az Árnyalás: lista [Szöveg] elemét. A nyomtatómeghajtóra vonatkozó részletekkel kapcsolatban lásd a nyomtató Súgóját. 113

116 3. Hibaelhárítás Probléma Okok Megoldások A nyomtatás vagy az alkalmazás elhagyása lassan történik. A nyomtatás a feladat közben abbamarad. A számítógéptől nyomtatási utasítás érkezett a készülékhez, de a nyomtatás nem kezdődött el. Nem nyomtatja ki a PDF fájlokat/nem végezhető el a PDF közvetlen nyomtatás. Nem nyomtatja ki a PDF fájlokat/nem végezhető el a PDF közvetlen nyomtatás. A nyomtatómeghajtó beállításai nincsenek megfelelően konfigurálva. Előfordulhat, hogy kiba lépett fel. Be lehet kapcsolva a felhasználók hitelesítése. A PDF fájlok jelszóval védettek. Azokat a PDF fájlokat nem lehet kinyomtatni, amelyeknek letiltották a nyomtatását a PDF fájlbiztonság funkcióval. Csak PCL 6 használata esetén A nyomtatómeghajtó [Részletes beállítás] lapján kattintson a Menü: lista [Nyomtatási minőség] elemére, és válassza a Nyomtatási prioritás: lista [Sebesség] elemét. A nyomtatómeghajtóra vonatkozó részletekkel kapcsolatban lásd a nyomtató Súgóját. Lépjen ki minden más alkalmazásból. Ellenőrizze a nyomtató kijelzőjét, hogy nem lépett-e fel hiba. A felhasználók hitelesítésével kapcsolatos részletekért lásd a Biztonsági útmutatót. Jelszóval védett PDF fájlok nyomtatásához írja be a jelszót a [PDF Menü]-be a [Nyomtatóbeállítások]-nál vagy a Web Image Monitor-ba. A PDF fájlok nyomtatásának részleteiért lásd: Felhasználói kézikönyv vagy a Web Image Monitor Súgója. Változtassa meg a PDF fájlbiztonság beállítását. 114

117 Egyéb nyomtatási problémák Probléma Okok Megoldások Nem nyomtatja ki a PDF fájlokat/nem végezhető el a PDF közvetlen nyomtatás. A PDF közvetlen nyomtatás különös vagy hibásan formázott karaktereket nyomtat. "Munka törlése..." üzenet jelenik meg, és a nyomtatás leáll. A nyomtatás nem indult el, noha a megadott nyomtatási idő eltelt. A nyomtatás nem indult el, noha a megadott nyomtatási idő eltelt. A vezeték nélküli LAN használatával történő nyomtatás lassú. A nyomtató szkenner funkciójával készített magas tömörítésű PDF fájlok nem nyomtathatók közvetlenül. A betűtípusok nem lettek beágyazva a fájlba. Kevés a memória. A [Munkák nincs.kiny.- készlk.kikapcs.] [Nem nyomtat] értékre volt állítva a [Nyomtatóbeállítások]- nál, de a meghatározott nyomtatási időben a főkapcsoló ki volt kapcsolva vagy a nyomtató Alacsony áramfelv. üzemmódban volt. A nyomtatón vagy a számítógépen beállított idő nem pontos. A munkák száma meghaladja a nyomtató kapacitást. Nyissa meg azt az alkalmazást, amellyel a PDF fájlt készítette, majd nyomtassa ki a fájlt az alkalmazás illesztőprogramjával. Mentse el a fájlt normál (nem tömörített) PDF formátumban. Bizonyos típusú nagyfokú tömörítésű PDF fájlokat a készülék nem támogat. A támogatott fájltípusokkal kapcsolatban forduljon értékesítési képviselőjéhez. Ágyazza be a nyomtatandó fájlba a betűtípusokat, majd utána nyomtassa ki. A [Nyomtatóbeállítások] menüben a [Rendszer] alatt Válassza ki a [Memóriahasználat] beállítást [Fontprioritás] értékre. Állítsa a [Munkák nincs.kiny.- készlk.kikapcs.]-t [Ny.készlk.bek.kor] értékre a [Nyomtatóbeállítások]-ban. Állítsa be a nyomtatón vagy a számítógépen a helyes időt. Csökkentse a munkák számát. 115

118 3. Hibaelhárítás Probléma Okok Megoldások A vezeték nélküli LAN használatával történő nyomtatás lassú. Kommunikációs hiba történhetett. Más vezeték nélküli LAN eszközök interferenciája csökkentheti a kommunikációs sebességet. Ha a nyomtató vezeték nélküli LAN-t használ, a rádióhullámok zavarhatják a vezeték nélküli kommunikációt. Ez akkor fordulhat elő, ha az eszköz közelében azonos frekvenciatartományt használó mikrohullámú sütő, vezeték nélküli telefon, ipari nyomtató, tudományos vagy orvosi műszer található. Helyezze a nyomtatót távolabb a vezeték nélküli LAN eszköztől. Ha aktív vezeték nélküli LAN eszközök vannak a közelben, helyezze át a nyomtatót vagy tiltsa le ezeket az eszközöket. Kapcsolja ki az azonos frekvenciatartományt használó más nyomtatókat vagy berendezéseket, majd kísérelje meg újra a nyomtatást. Ha a nyomtatás sikerült, helyezze a készüléket egy olyan helyre, ahol nincs interferencia a nyomtatóval. Ha a problémát nem tudja megoldani, lépjen kapcsolatba a szervizképviselettel. 116

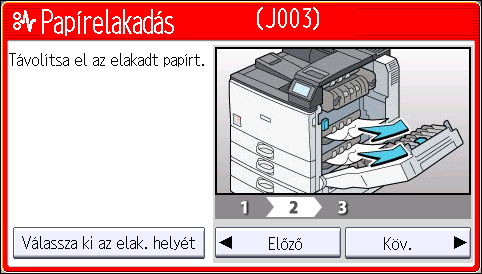

119 Elakadt papír eltávolítása Elakadt papír eltávolítása A képernyőn megjelenő animációt és az elülső fedélben található matricán vagy lapon található eljárást követve távolítsa el az elakadt papírt. Ez a rész azt ismerteti, hogyan kell eltávolítani az elakadt papírt, ha az eljárás nem jelenik meg a képernyőn. A készülék belseje rendkívül forró lehet. Ne nyúljon azokhoz a részekhez, amelyeken a forró felület figyelmeztető címke található! Ellenkező esetben égési sérülést szenvedhet. A készülék egyes belső alkatrészei nagyon felforrósodnak. Ezért óvatosan távolítsa el az elakadt papírt. Ellenkező esetben égési sérüléseket szenvedhet. Ne érjen hozzá a füzetkészítő finiser tálcájához, ha rosszul adagolt papírt távolít el, vagy, ha kihúzza vagy becsukja a finiser tűző egységét. Ellenkező esetben beszorulhatnak és megsérülhetnek az ujjai. Az elakadt eltávolítása közben vigyázzon az ujjaira, nehogy beszoruljanak, vagy megsérüljenek. Az elakadás megelőzése érdekében semmilyen leszakadt papírdarabkát ne hagyjon a nyomtatóban. Ha gyakran fordul elő hibás adagolás, forduljon a szervizhez. Ha a hibaüzenet azután is a kijelzőn marad, hogy eltávolította az elakadt papírt, nyissa ki, majd zárja be az elülső fedelet. A "Paper Misfeed (C)" hibaüzenet megjelenítése esetén ügyeljen a következőkre: Az elakadt papír eltávolításakor csak a kézikönyv utasításai szerinti részeket érintse meg. Ne távolítsa el az fixáló egységet. Ha eltávolítja, akkor a nyomtatás minősége jelentősen romlik. A fixáló részbe nem megfelelelően behúzott papír elakadásának megszüntetéséhez távolítsa el az elakadt papírt az előhívó egyég alsó részénél. Ha az elakadt papírt nem lehet az előhívó egység alsó része felől eltávolítani, távolítsa el fölülről. Matricákat vagy lapokat talál az elülső fedél vagy a finiser belső részén, melyek megmutatják, hogyan távolíthatja el az elakadt papírt. 117

120 3. Hibaelhárítás Ha képernyő jobb oldalán a megjelenik a részletes eltávolítási leírás, kövesse azt. Az elakadt papír eltávolítására használhatja az [Állapot ellenőrzése] képernyőn jelzett eljárást is. Elakadt papír keresése Ha elakadás történik, távolítsa el az elakadt papírt vagy eredeti dokumentumot a finiser belsejében vagy az első fedelén lévő címkén vagy lapon ábrázolt eljárásnak megfelelően. A vezérlőpulton megjelenő betű az elakadás helyét ábrázolja. CQT Nyomja meg annak a résznek a gombját, ahonnan az elakadt papírt el kívánja távolítani. 118

121 Elakadt papír eltávolítása 2. A lépések végrehajtása után nyomja meg a [Köv.] gombot. Ha az előző lépéshez kíván visszatérni, nyomja meg az [Előző] gombot. 3. Ha eltávolította az összes elakadt papírt, állítsa vissza a nyomtatót eredeti állapotába. A készülék egynél több elakadást is jelezhet. Amikor ez történik, ellenőrizze az összes jelzett helyet. Ha nem talál elakadt papírt az első ellenőrzött területen, nézze meg a többi jelölt területet is. Ha R1-R5 jelenik meg az 1000 lapos finisernél Nyissa ki a finiser felső fedelét. Távolítsa el az elakadt papírt. Csukja be a finiser felső fedelét. Nyissa ki a finiser elülső fedelét. Emelje fel az R1 kart, majd tekerje R2 tárcsát az óramutató járásával ellentétes irányba. Távolítsa el az elakadt papírt. Ha nem tudja eltávolítani a papírt, mozdítsa el balra az R3 kart, majd távolítsa el az elakadt papírt. Állítsa vissza az R3 kart eredeti pozíciójába. Mozdítsa el jobbra az R4 kart, majd távolítsa el az elakadt papírt. Húzza ki az R5 kart, majd távolítsa el az elakadt papírt. Csukja be a finiser elülső fedelét. HU CJH
