1 Felhasználói útmutató Kezdeti lépések A papír behelyezése Hibaelhárítás A biztonságos és helyes használat érdekében a készülék használata előtt mindenképpen olvassa el a Biztonsági tudnivalókat az "Olvassa el ezt először" című kézikönyvben.

2

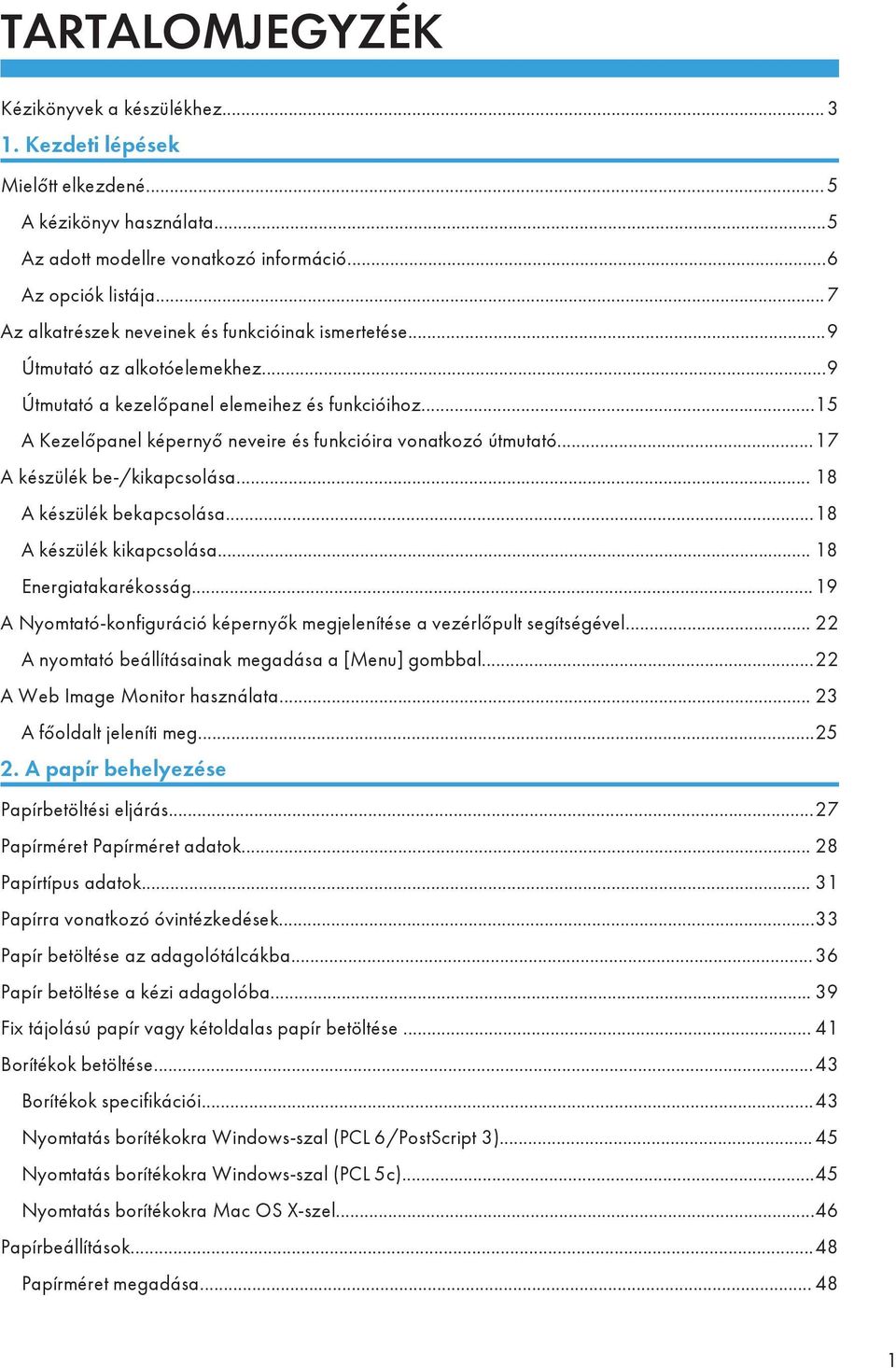

3 TARTALOMJEGYZÉK Kézikönyvek a készülékhez Kezdeti lépések Mielőtt elkezdené... 5 A kézikönyv használata...5 Az adott modellre vonatkozó információ...6 Az opciók listája...7 Az alkatrészek neveinek és funkcióinak ismertetése...9 Útmutató az alkotóelemekhez...9 Útmutató a kezelőpanel elemeihez és funkcióihoz...15 A Kezelőpanel képernyő neveire és funkcióira vonatkozó útmutató...17 A készülék be-/kikapcsolása A készülék bekapcsolása...18 A készülék kikapcsolása Energiatakarékosság...19 A Nyomtató-konfiguráció képernyők megjelenítése a vezérlőpult segítségével A nyomtató beállításainak megadása a [Menu] gombbal...22 A Web Image Monitor használata A főoldalt jeleníti meg A papír behelyezése Papírbetöltési eljárás...27 Papírméret Papírméret adatok Papírtípus adatok Papírra vonatkozó óvintézkedések...33 Papír betöltése az adagolótálcákba...36 Papír betöltése a kézi adagolóba Fix tájolású papír vagy kétoldalas papír betöltése Borítékok betöltése...43 Borítékok specifikációi...43 Nyomtatás borítékokra Windows-szal (PCL 6/PostScript 3) Nyomtatás borítékokra Windows-szal (PCL 5c)...45 Nyomtatás borítékokra Mac OS X-szel...46 Papírbeállítások...48 Papírméret megadása

4 A papírtípus megadása...49 A borítékokkal kapcsolatos beállítások megadása a kezelőpanelen Hibaelhárítás A kezelőpanel hangjelzései...51 A jelzőlámpák, állapotikonok és üzenetek ellenőrzése a kezelőpanelen...52 Jelzőfények...52 Ha az USB-kapcsolat megszakad...53 Amikor üzenetek jelennek meg Állapotüzenetek Riasztási üzenetek (a vezérlőpulton jelennek meg) Riasztási üzenetek (Hibanaplókon és jelentéseken kinyomtatva)...59 Ha nem tud nyomtatni...65 Ha az adatbevitel-jelző nem világít vagy villog Egyéb nyomtatási problémák Ha nem tud rendesen nyomtatni...69 Gyakran fordulnak elő papírelakadások További hibaelhárítás...79 A kinyomtatott kép eltér a számítógépen megjelenített képtől...84 Amikor a nyomtató nem működik megfelelően...88 Ha nem működik a PictBridge nyomtatás...90 Az elakadt papír eltávolítása Papírelakadási üzenet (A)...92 Papírelakadás (B) (C) üzenet...93 (Y1), (Y2) vagy (Y3) papírelakadás üzenet...95 Papírelakadás (Z) üzenet...97 Védjegyek...99 TÁRGYMUTATÓ

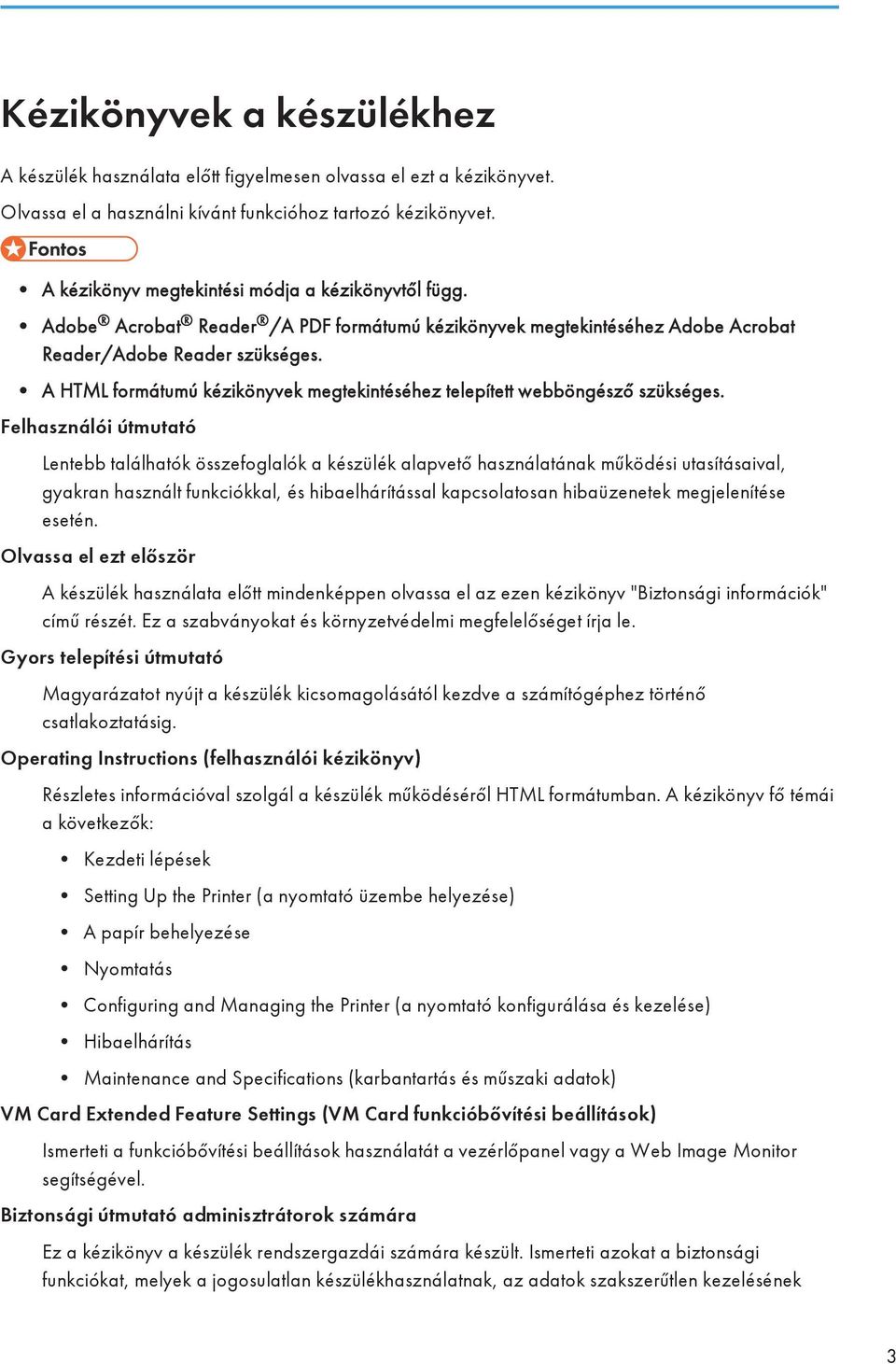

5 Kézikönyvek a készülékhez A készülék használata előtt figyelmesen olvassa el ezt a kézikönyvet. Olvassa el a használni kívánt funkcióhoz tartozó kézikönyvet. A kézikönyv megtekintési módja a kézikönyvtől függ. Adobe Acrobat Reader /A PDF formátumú kézikönyvek megtekintéséhez Adobe Acrobat Reader/Adobe Reader szükséges. A HTML formátumú kézikönyvek megtekintéséhez telepített webböngésző szükséges. Felhasználói útmutató Lentebb találhatók összefoglalók a készülék alapvető használatának működési utasításaival, gyakran használt funkciókkal, és hibaelhárítással kapcsolatosan hibaüzenetek megjelenítése esetén. Olvassa el ezt először A készülék használata előtt mindenképpen olvassa el az ezen kézikönyv "Biztonsági információk" című részét. Ez a szabványokat és környzetvédelmi megfelelőséget írja le. Gyors telepítési útmutató Magyarázatot nyújt a készülék kicsomagolásától kezdve a számítógéphez történő csatlakoztatásig. Operating Instructions (felhasználói kézikönyv) Részletes információval szolgál a készülék működéséről HTML formátumban. A kézikönyv fő témái a következők: Kezdeti lépések Setting Up the Printer (a nyomtató üzembe helyezése) A papír behelyezése Nyomtatás Configuring and Managing the Printer (a nyomtató konfigurálása és kezelése) Hibaelhárítás Maintenance and Specifications (karbantartás és műszaki adatok) VM Card Extended Feature Settings (VM Card funkcióbővítési beállítások) Ismerteti a funkcióbővítési beállítások használatát a vezérlőpanel vagy a Web Image Monitor segítségével. Biztonsági útmutató adminisztrátorok számára Ez a kézikönyv a készülék rendszergazdái számára készült. Ismerteti azokat a biztonsági funkciókat, melyek a jogosulatlan készülékhasználatnak, az adatok szakszerűtlen kezelésének 3

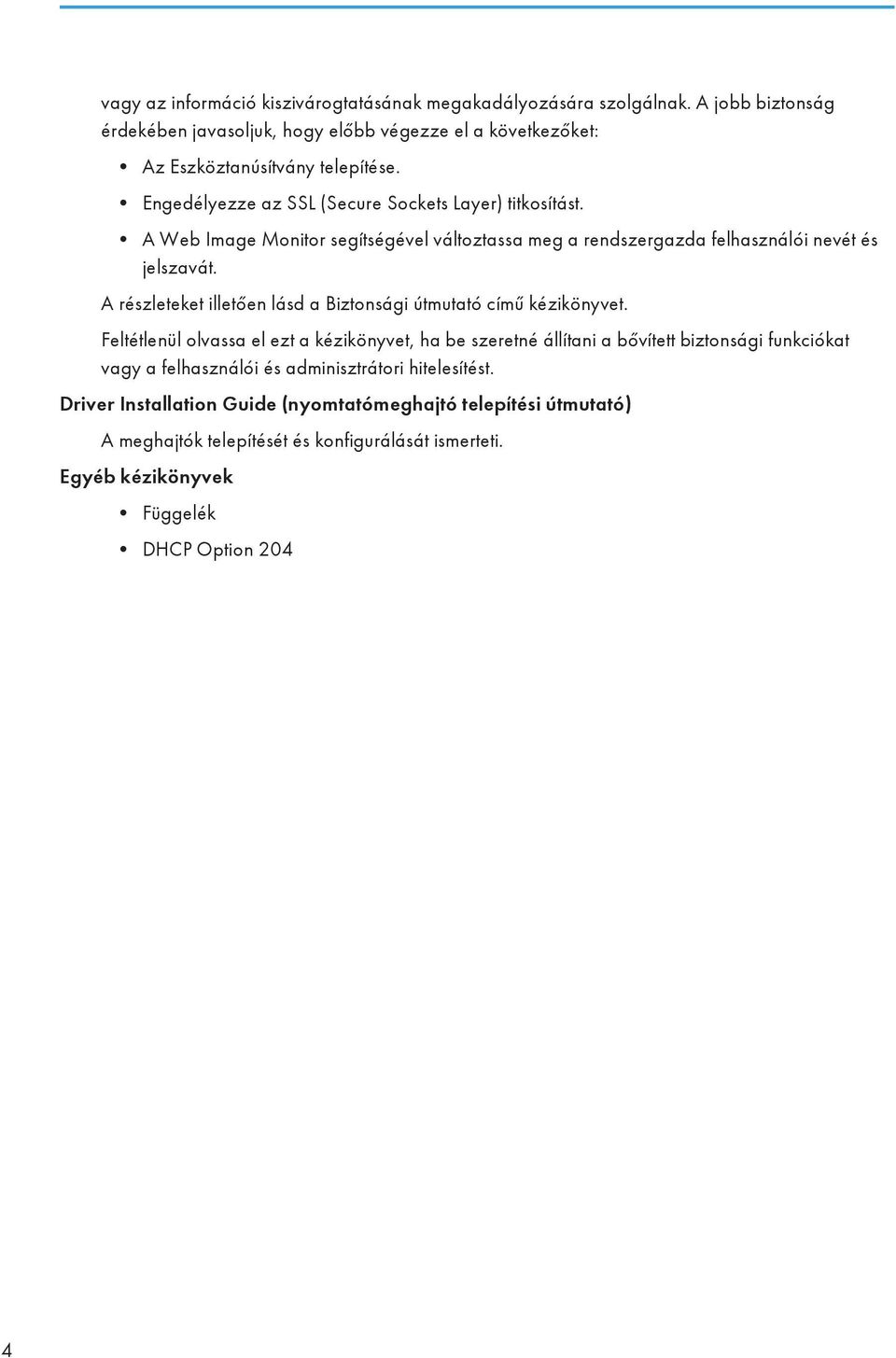

6 vagy az információ kiszivárogtatásának megakadályozására szolgálnak. A jobb biztonság érdekében javasoljuk, hogy előbb végezze el a következőket: Az Eszköztanúsítvány telepítése. Engedélyezze az SSL (Secure Sockets Layer) titkosítást. A Web Image Monitor segítségével változtassa meg a rendszergazda felhasználói nevét és jelszavát. A részleteket illetően lásd a Biztonsági útmutató című kézikönyvet. Feltétlenül olvassa el ezt a kézikönyvet, ha be szeretné állítani a bővített biztonsági funkciókat vagy a felhasználói és adminisztrátori hitelesítést. Driver Installation Guide (nyomtatómeghajtó telepítési útmutató) A meghajtók telepítését és konfigurálását ismerteti. Egyéb kézikönyvek Függelék DHCP Option 204 4

7 1. Kezdeti lépések Ez a rész leírja a nyomtatóhoz tartozó kézikönyvben található szimbólumokat, a rendelkezésre álló opciókat, az egyes részek neveit és funkcióit. Mielőtt elkezdené A kézikönyv használata A kézikönyvekben használt szimbólumok Jelen kézikönyv az alábbi szimbólumokat használja: Feltünteti azokat a pontokat, amelyekre oda kell figyelni a készülék használata közben, és magyarázatokat ad a lehetséges helytelen papíradagolás okaira, az eredeti példányok meghibásodására vagy adatvesztésre. Olvassa el figyelmesen ezeket a magyarázatokat! Kiegészítő magyarázatokat ad a készülék működésére vonatkozólag és megoldásokat kínál a felhasználói hibákra. Ez a jel az egyes részek végén található. Azt jelzi, hogy hol találhatók további kapcsolódó információk. [ ] A készülék kijelzőjén vagy vezérlőpaneljein található gombok neveit jelöli. A vezérlőpult segítségével elvégzendő kulcssorrendet mutatja. Példa: Válassza a [Host interfész] lehetőséget. Nyomja meg az [OK] gombot. (Válassza a [Host interfész] lehetőséget, majd nyomja meg az [OK] billentyűt.) (főleg Európa és Ázsia) (főleg Észak-Amerika) Az A és B régió modelljei közötti különbségeket a két szimbólum jelzi. Olvassa el a modell használati régiójához tartozó ábra által jelzett információt. Azzal kapcsolatban, hogy melyik ábra felel meg az Ön által használt modellnek, lásd: 6. o. "Az adott modellre vonatkozó információ". 5

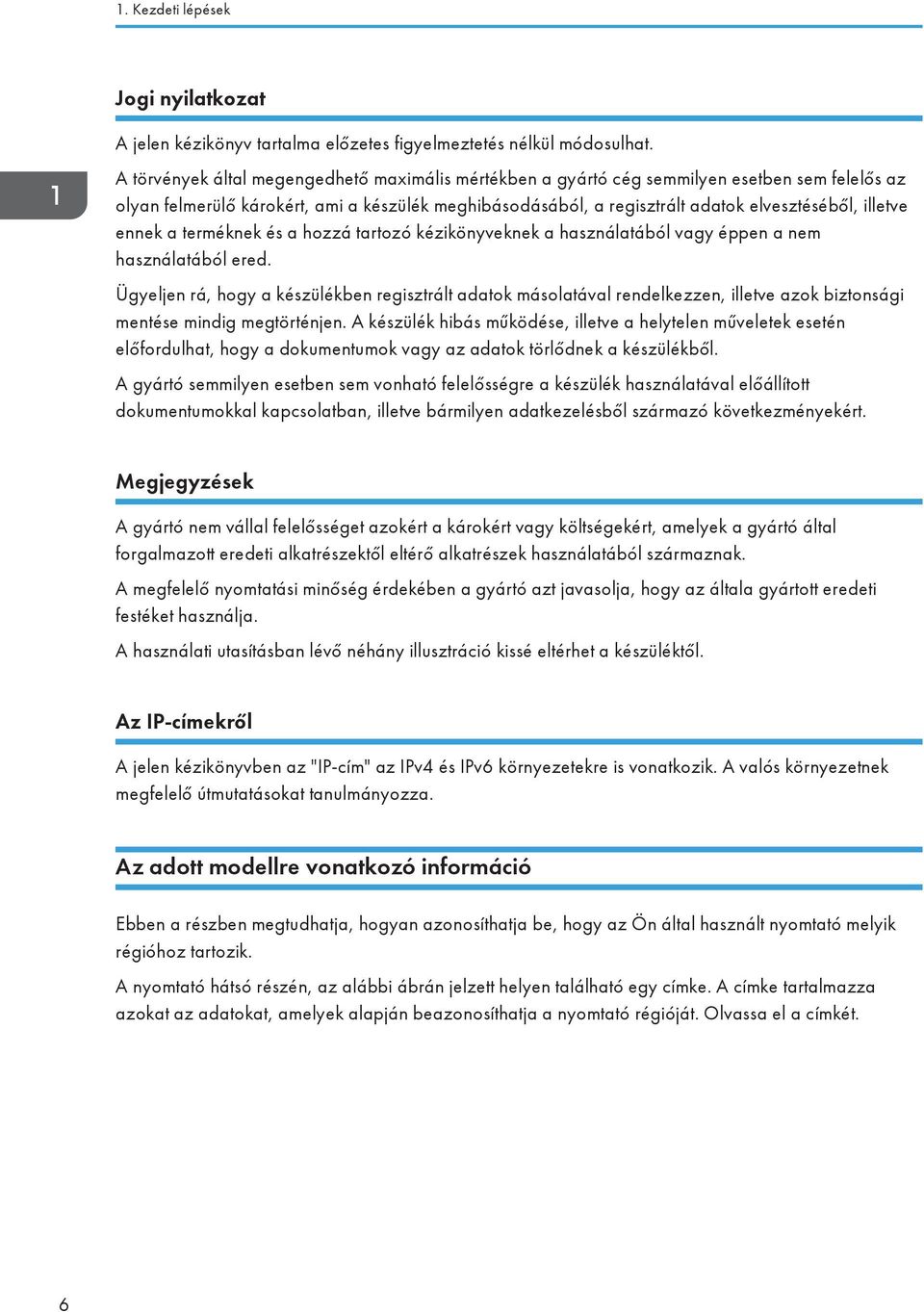

8 1. Kezdeti lépések Jogi nyilatkozat A jelen kézikönyv tartalma előzetes figyelmeztetés nélkül módosulhat. A törvények által megengedhető maximális mértékben a gyártó cég semmilyen esetben sem felelős az olyan felmerülő károkért, ami a készülék meghibásodásából, a regisztrált adatok elvesztéséből, illetve ennek a terméknek és a hozzá tartozó kézikönyveknek a használatából vagy éppen a nem használatából ered. Ügyeljen rá, hogy a készülékben regisztrált adatok másolatával rendelkezzen, illetve azok biztonsági mentése mindig megtörténjen. A készülék hibás működése, illetve a helytelen műveletek esetén előfordulhat, hogy a dokumentumok vagy az adatok törlődnek a készülékből. A gyártó semmilyen esetben sem vonható felelősségre a készülék használatával előállított dokumentumokkal kapcsolatban, illetve bármilyen adatkezelésből származó következményekért. Megjegyzések A gyártó nem vállal felelősséget azokért a károkért vagy költségekért, amelyek a gyártó által forgalmazott eredeti alkatrészektől eltérő alkatrészek használatából származnak. A megfelelő nyomtatási minőség érdekében a gyártó azt javasolja, hogy az általa gyártott eredeti festéket használja. A használati utasításban lévő néhány illusztráció kissé eltérhet a készüléktől. Az IP-címekről A jelen kézikönyvben az "IP-cím" az IPv4 és IPv6 környezetekre is vonatkozik. A valós környezetnek megfelelő útmutatásokat tanulmányozza. Az adott modellre vonatkozó információ Ebben a részben megtudhatja, hogyan azonosíthatja be, hogy az Ön által használt nyomtató melyik régióhoz tartozik. A nyomtató hátsó részén, az alábbi ábrán jelzett helyen található egy címke. A címke tartalmazza azokat az adatokat, amelyek alapján beazonosíthatja a nyomtató régióját. Olvassa el a címkét. 6

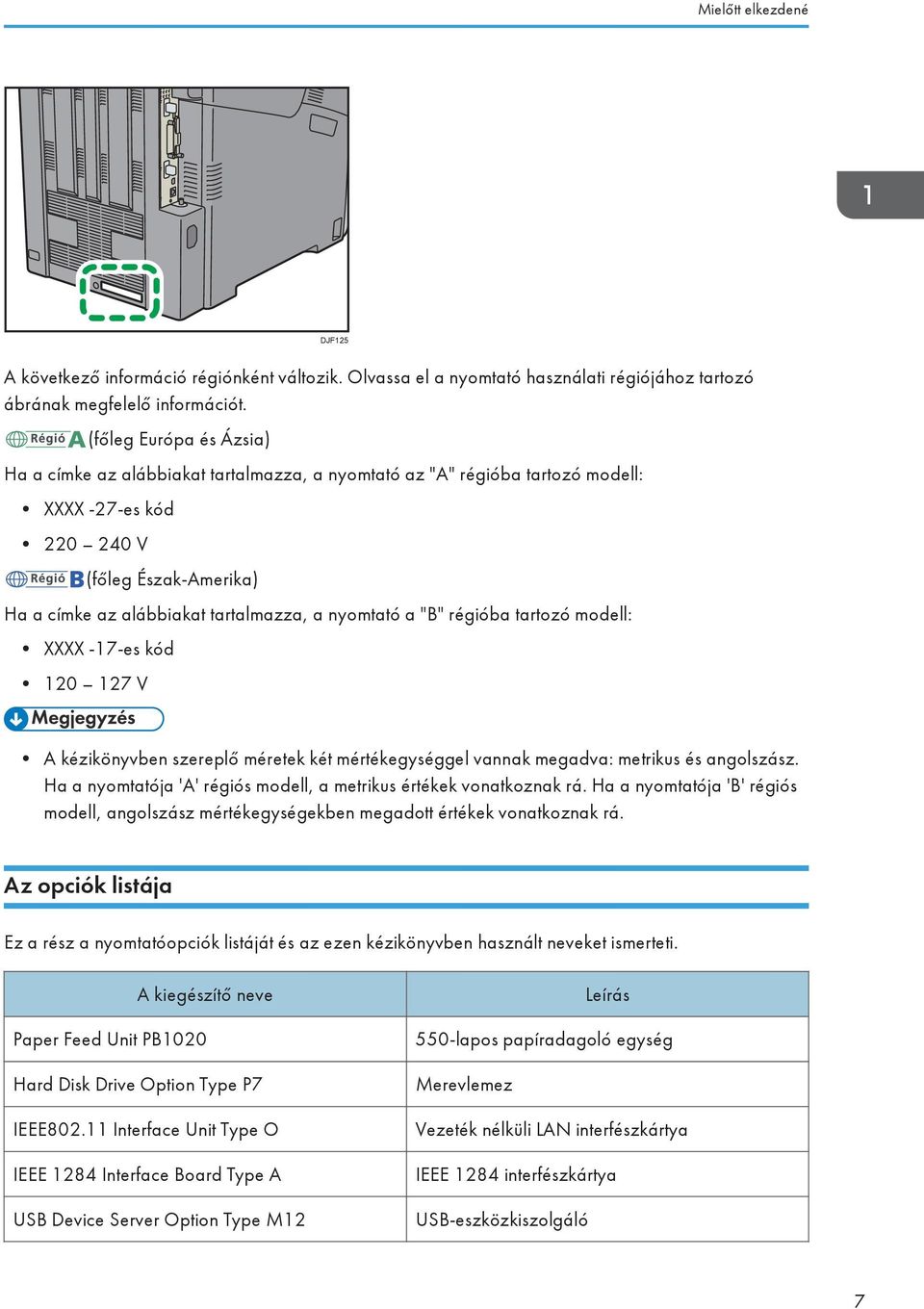

9 Mielőtt elkezdené DJF125 A következő információ régiónként változik. Olvassa el a nyomtató használati régiójához tartozó ábrának megfelelő információt. (főleg Európa és Ázsia) Ha a címke az alábbiakat tartalmazza, a nyomtató az "A" régióba tartozó modell: XXXX -27-es kód V (főleg Észak-Amerika) Ha a címke az alábbiakat tartalmazza, a nyomtató a "B" régióba tartozó modell: XXXX -17-es kód V A kézikönyvben szereplő méretek két mértékegységgel vannak megadva: metrikus és angolszász. Ha a nyomtatója 'A' régiós modell, a metrikus értékek vonatkoznak rá. Ha a nyomtatója 'B' régiós modell, angolszász mértékegységekben megadott értékek vonatkoznak rá. Az opciók listája Ez a rész a nyomtatóopciók listáját és az ezen kézikönyvben használt neveket ismerteti. A kiegészítő neve Paper Feed Unit PB1020 Hard Disk Drive Option Type P7 IEEE Interface Unit Type O IEEE 1284 Interface Board Type A USB Device Server Option Type M12 Leírás 550-lapos papíradagoló egység Merevlemez Vezeték nélküli LAN interfészkártya IEEE 1284 interfészkártya USB-eszközkiszolgáló 7

10 1. Kezdeti lépések A kiegészítő neve Leírás XPS Direct Print Option Type P7 Camera Direct Print Card Type P7 VM CARD Type P7 XPS kártya Közvetlen fényképnyomtatási kártya VM-kártya 8

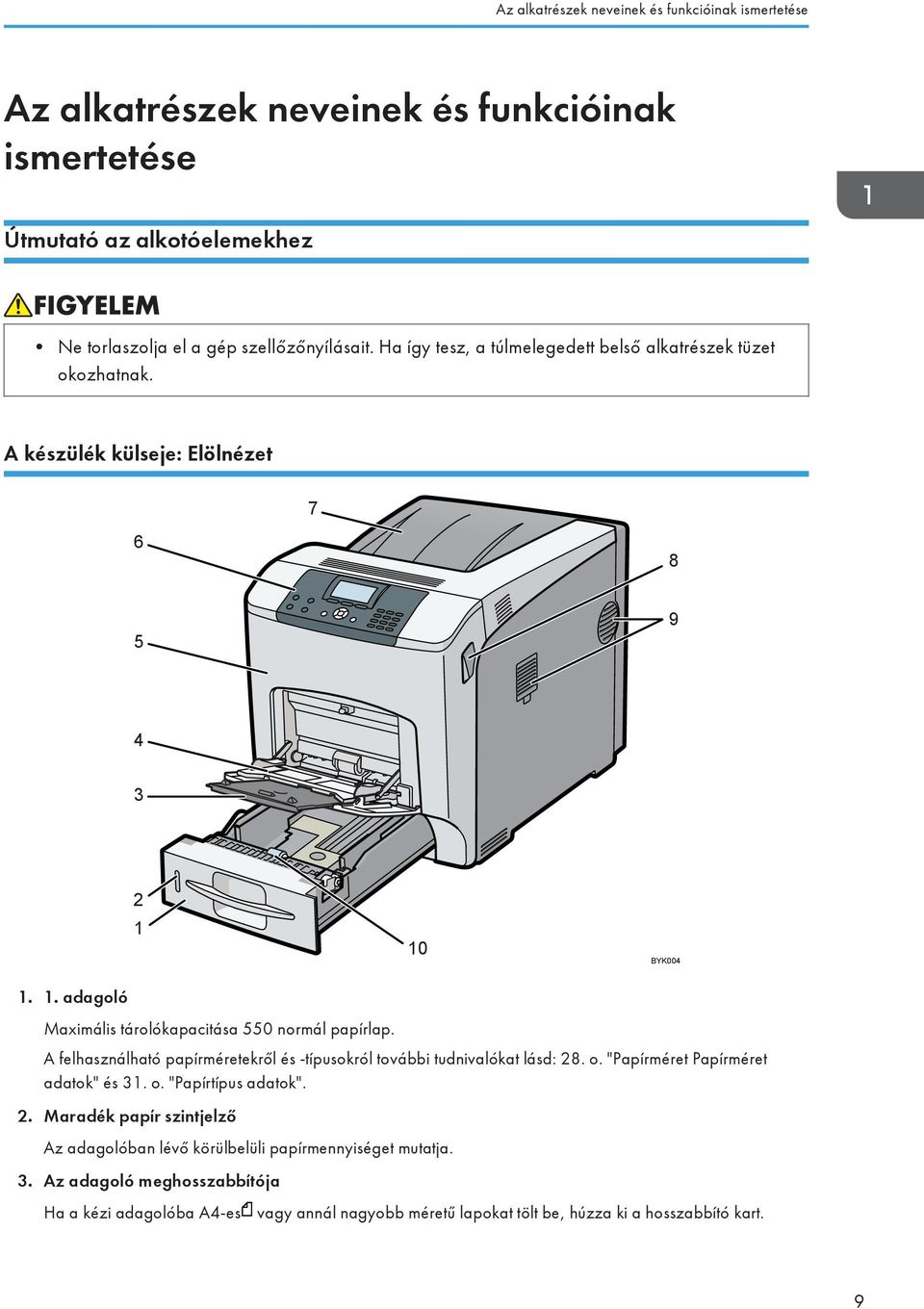

11 Az alkatrészek neveinek és funkcióinak ismertetése Az alkatrészek neveinek és funkcióinak ismertetése Útmutató az alkotóelemekhez Ne torlaszolja el a gép szellőzőnyílásait. Ha így tesz, a túlmelegedett belső alkatrészek tüzet okozhatnak. A készülék külseje: Elölnézet BYK adagoló Maximális tárolókapacitása 550 normál papírlap. A felhasználható papírméretekről és -típusokról további tudnivalókat lásd: 28. o. "Papírméret Papírméret adatok" és 31. o. "Papírtípus adatok". 2. Maradék papír szintjelző Az adagolóban lévő körülbelüli papírmennyiséget mutatja. 3. Az adagoló meghosszabbítója Ha a kézi adagolóba A4-es vagy annál nagyobb méretű lapokat tölt be, húzza ki a hosszabbító kart. 9

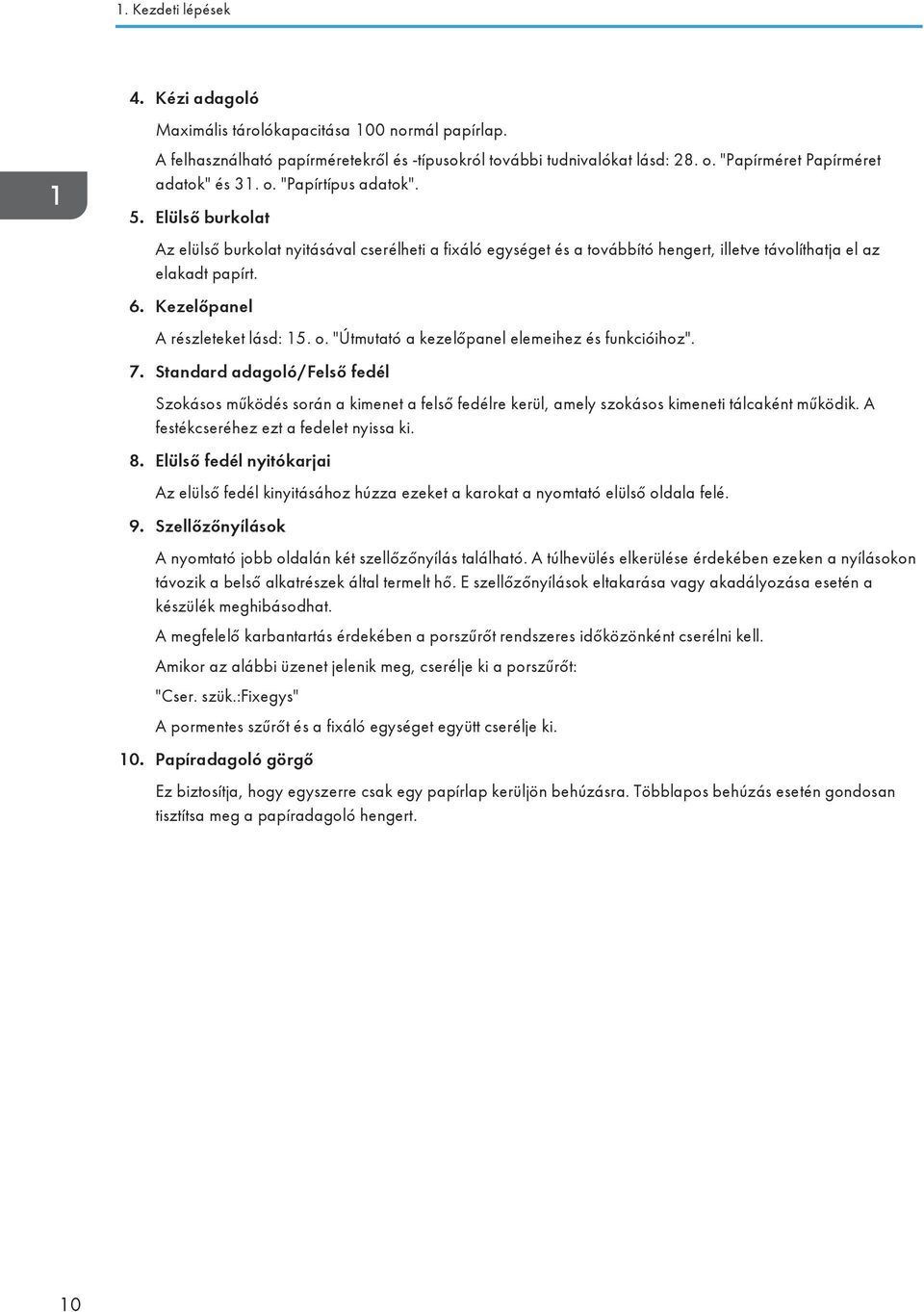

12 1. Kezdeti lépések 4. Kézi adagoló Maximális tárolókapacitása 100 normál papírlap. A felhasználható papírméretekről és -típusokról további tudnivalókat lásd: 28. o. "Papírméret Papírméret adatok" és 31. o. "Papírtípus adatok". 5. Elülső burkolat Az elülső burkolat nyitásával cserélheti a fixáló egységet és a továbbító hengert, illetve távolíthatja el az elakadt papírt. 6. Kezelőpanel A részleteket lásd: 15. o. "Útmutató a kezelőpanel elemeihez és funkcióihoz". 7. Standard adagoló/felső fedél Szokásos működés során a kimenet a felső fedélre kerül, amely szokásos kimeneti tálcaként működik. A festékcseréhez ezt a fedelet nyissa ki. 8. Elülső fedél nyitókarjai Az elülső fedél kinyitásához húzza ezeket a karokat a nyomtató elülső oldala felé. 9. Szellőzőnyílások A nyomtató jobb oldalán két szellőzőnyílás található. A túlhevülés elkerülése érdekében ezeken a nyílásokon távozik a belső alkatrészek által termelt hő. E szellőzőnyílások eltakarása vagy akadályozása esetén a készülék meghibásodhat. A megfelelő karbantartás érdekében a porszűrőt rendszeres időközönként cserélni kell. Amikor az alábbi üzenet jelenik meg, cserélje ki a porszűrőt: "Cser. szük.:fixegys" A pormentes szűrőt és a fixáló egységet együtt cserélje ki. 10. Papíradagoló görgő Ez biztosítja, hogy egyszerre csak egy papírlap kerüljön behúzásra. Többlapos behúzás esetén gondosan tisztítsa meg a papíradagoló hengert. 10

13 Az alkatrészek neveinek és funkcióinak ismertetése A készülék külseje: hátulnézet DJF Ethernet port A nyomtató hálózatra csatlakoztatásához hálózati interfészkábelt használjon! 2. USB port, B A nyomtató számítógéphez történő csatlakoztatásához használjon USB kábelt. 3. USB H-port(Ügyfél-mérnök részére fenntartott port) Ezt a portot ne használja. 4. Vezérlőkártya Húzza ezt ki az olyan kiegészítők telepítéséhez, mint a memóriaegység vagy a nyomtató merevlemeze. Csatlakoztassa a kábeleket (például az USB-kábelt és az Ethernet kábelt) a csatlakozójához. 5. Opcionális interfész kártyafoglalat A kiegészítő interfészkártyák ide helyezhetőek be. Helyezzen be egy opcionális vezeték nélküli interfészkártyát, IEEE 1284 interfészkártyát, vagy egy USBeszközkiszolgáló-kártyát. 6. USB port, A Csatlakoztasson külső eszközöket, például digitális fényképezőgépet, kártya-hitelesítési eszközt, stb. 7. Elülső fedél nyitókarjai Az elülső fedél kinyitásához húzza ezeket a karokat a nyomtató elülső oldala felé. 8. Baloldali fedél A dobegység, átvivőegység vagy a használtfesték-tartály cseréjéhez nyissa fel ezt a fedelet. 9. Főkapcsoló Ezzel a kapcsolóval kapcsolhatja ki vagy be a készülék áramellátását. A nyomtató kikapcsolását illetően lásd: 18. o. "A készülék kikapcsolása". 11

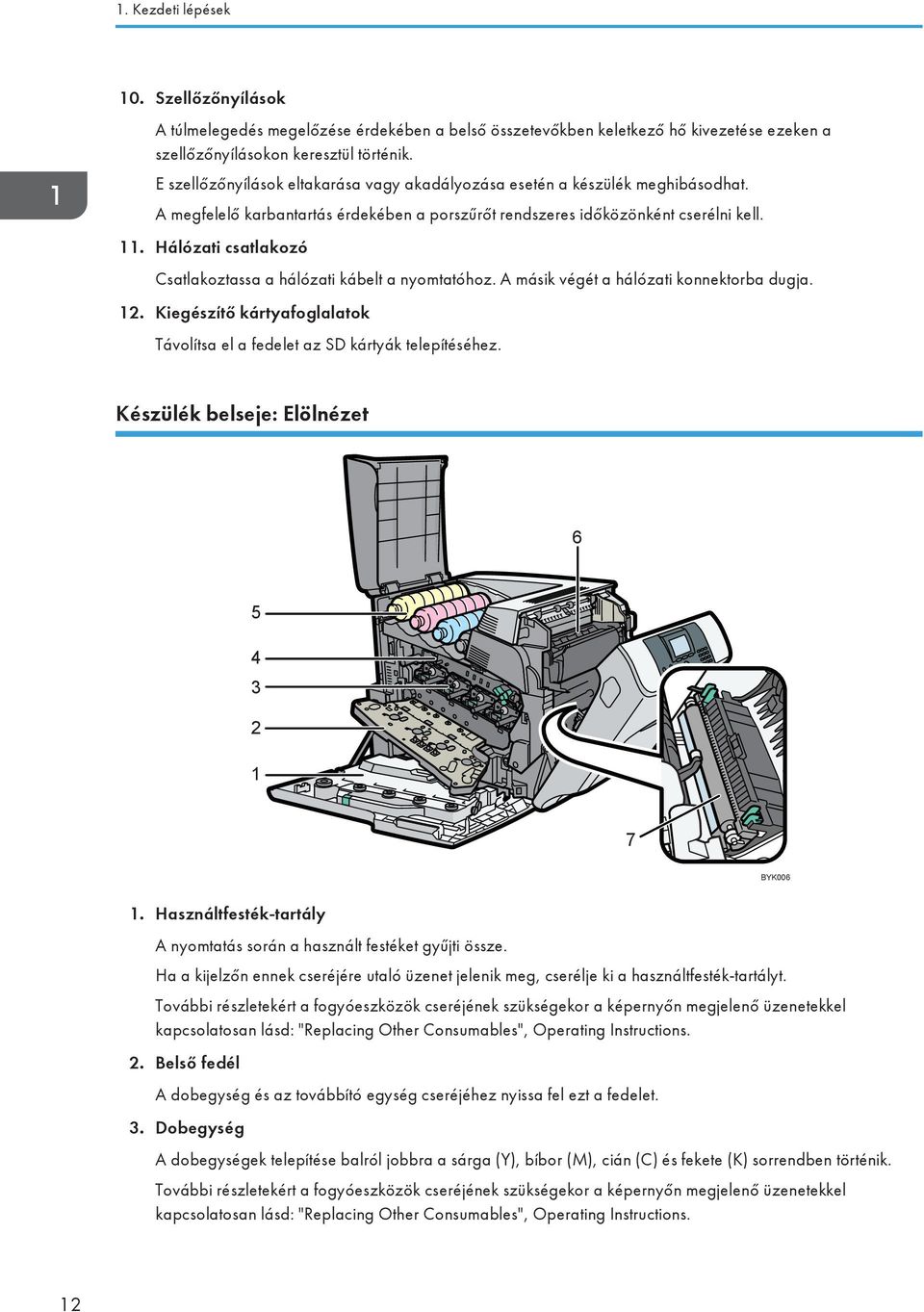

14 1. Kezdeti lépések 10. Szellőzőnyílások A túlmelegedés megelőzése érdekében a belső összetevőkben keletkező hő kivezetése ezeken a szellőzőnyílásokon keresztül történik. E szellőzőnyílások eltakarása vagy akadályozása esetén a készülék meghibásodhat. A megfelelő karbantartás érdekében a porszűrőt rendszeres időközönként cserélni kell. 11. Hálózati csatlakozó Csatlakoztassa a hálózati kábelt a nyomtatóhoz. A másik végét a hálózati konnektorba dugja. 12. Kiegészítő kártyafoglalatok Távolítsa el a fedelet az SD kártyák telepítéséhez. Készülék belseje: Elölnézet BYK Használtfesték-tartály A nyomtatás során a használt festéket gyűjti össze. Ha a kijelzőn ennek cseréjére utaló üzenet jelenik meg, cserélje ki a használtfesték-tartályt. További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd: "Replacing Other Consumables", Operating Instructions. 2. Belső fedél A dobegység és az továbbító egység cseréjéhez nyissa fel ezt a fedelet. 3. Dobegység A dobegységek telepítése balról jobbra a sárga (Y), bíbor (M), cián (C) és fekete (K) sorrendben történik. További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd: "Replacing Other Consumables", Operating Instructions. 12

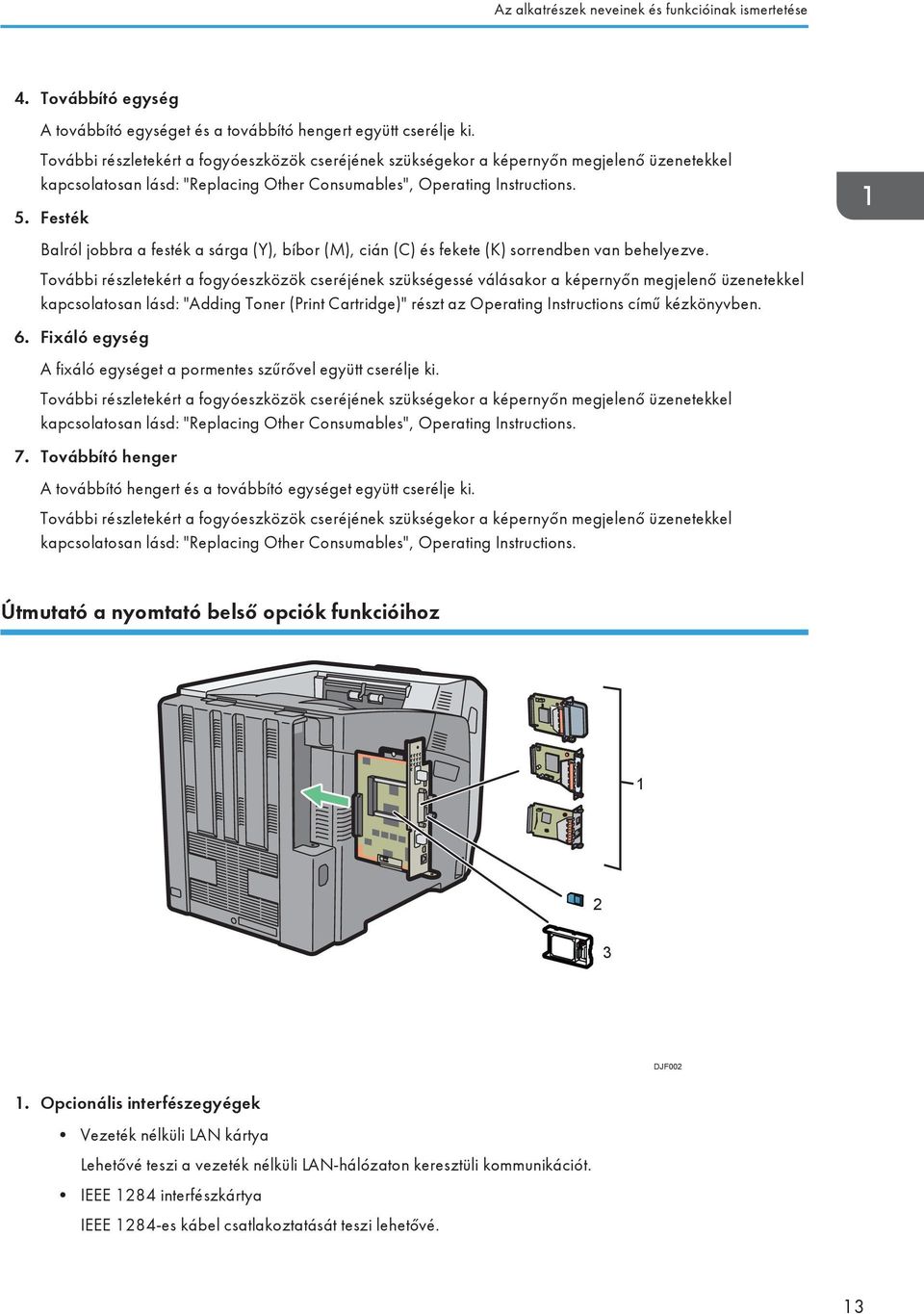

15 Az alkatrészek neveinek és funkcióinak ismertetése 4. Továbbító egység A továbbító egységet és a továbbító hengert együtt cserélje ki. További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd: "Replacing Other Consumables", Operating Instructions. 5. Festék Balról jobbra a festék a sárga (Y), bíbor (M), cián (C) és fekete (K) sorrendben van behelyezve. További részletekért a fogyóeszközök cseréjének szükségessé válásakor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd: "Adding Toner (Print Cartridge)" részt az Operating Instructions című kézkönyvben. 6. Fixáló egység A fixáló egységet a pormentes szűrővel együtt cserélje ki. További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd: "Replacing Other Consumables", Operating Instructions. 7. Továbbító henger A továbbító hengert és a továbbító egységet együtt cserélje ki. További részletekért a fogyóeszközök cseréjének szükségekor a képernyőn megjelenő üzenetekkel kapcsolatosan lásd: "Replacing Other Consumables", Operating Instructions. Útmutató a nyomtató belső opciók funkcióihoz DJF Opcionális interfészegyégek Vezeték nélküli LAN kártya Lehetővé teszi a vezeték nélküli LAN-hálózaton keresztüli kommunikációt. IEEE 1284 interfészkártya IEEE 1284-es kábel csatlakoztatását teszi lehetővé. 13

16 1. Kezdeti lépések USB-eszközkiszolgáló Lehetővé teszi egy Ethernet port hozzáadását a nyomtatóhoz, így egyidejűleg két IP-címet használhat. Az opció felszereléséhez lásd: "Installing the Interface Units", Operating Instructions. 2. SD memóriakártya opciók Közvetlen fényképnyomtatási kártya Lehetővé teszi a PictBridge-kompatibilis digitális fényképezőgépekkel készített képek közvetlen módon történő kinyomtatását. VM-kártya Ennek a kártyának a használatával beágyazott szoftveralkalmazásokat telepíthet. XPS kártya XPS fájlokat nyomtathat. Az opció felszereléséhez lásd: Felhasználói kézikönyv. 3. Merevlemez Lehetővé teszi a kinyomtatni kívánt dokumentumok tárolását. Az opció felszereléséhez lásd: "Installing the hard disk", Operating Instructions. Ha ugyanabba a nyílásba behelyezhető két vagy több SD kártyát szeretne használni, vegye fel a kapcsolatot értékesítési vagy szervizképviselőjével. A vezérlőkártya visszahelyezésére vonatkozó figyelmezetések Ez a rész azt írja le, hogyan kezelje a vezérlőkártyát, amikor kiegészítőket telepít. Ha a merevlemez beszerelése miatt kicsúsztatja a vezérlőkártyát, visszaszereléséhez figyelmesen kövesse az alábbi utasításokat. A vezérlőkártya helytelen beszerelése esetén az alábbiak történhetnek: A vezérlőpulton található valamennyi lámpa világít. A vezélőpulton található lámpák nem világítanak. Az SC670 hibaüzenet jelenik meg a képernyőn. Helyezze vissza a vezérlőkártyát a nyomtatóba. Ehhez fogja meg a kártya hátsó részén lévő fogantyúkat, majd nyomja be a kártyát ütközésig. 14

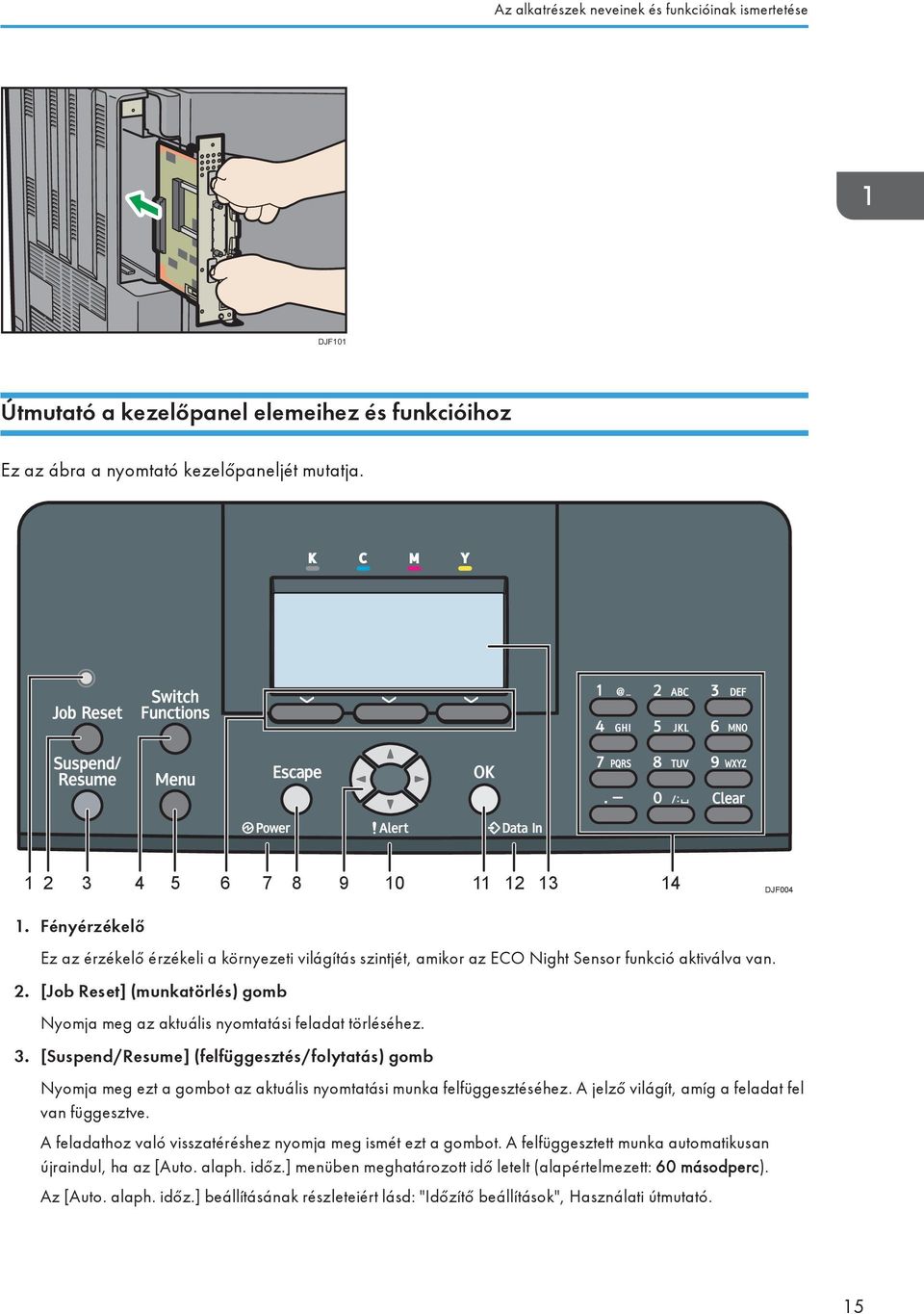

17 Az alkatrészek neveinek és funkcióinak ismertetése DJF101 Útmutató a kezelőpanel elemeihez és funkcióihoz Ez az ábra a nyomtató kezelőpaneljét mutatja DJF Fényérzékelő Ez az érzékelő érzékeli a környezeti világítás szintjét, amikor az ECO Night Sensor funkció aktiválva van. 2. [Job Reset] (munkatörlés) gomb Nyomja meg az aktuális nyomtatási feladat törléséhez. 3. [Suspend/Resume] (felfüggesztés/folytatás) gomb Nyomja meg ezt a gombot az aktuális nyomtatási munka felfüggesztéséhez. A jelző világít, amíg a feladat fel van függesztve. A feladathoz való visszatéréshez nyomja meg ismét ezt a gombot. A felfüggesztett munka automatikusan újraindul, ha az [Auto. alaph. időz.] menüben meghatározott idő letelt (alapértelmezett: 60 másodperc). Az [Auto. alaph. időz.] beállításának részleteiért lásd: "Időzítő beállítások", Használati útmutató. 15

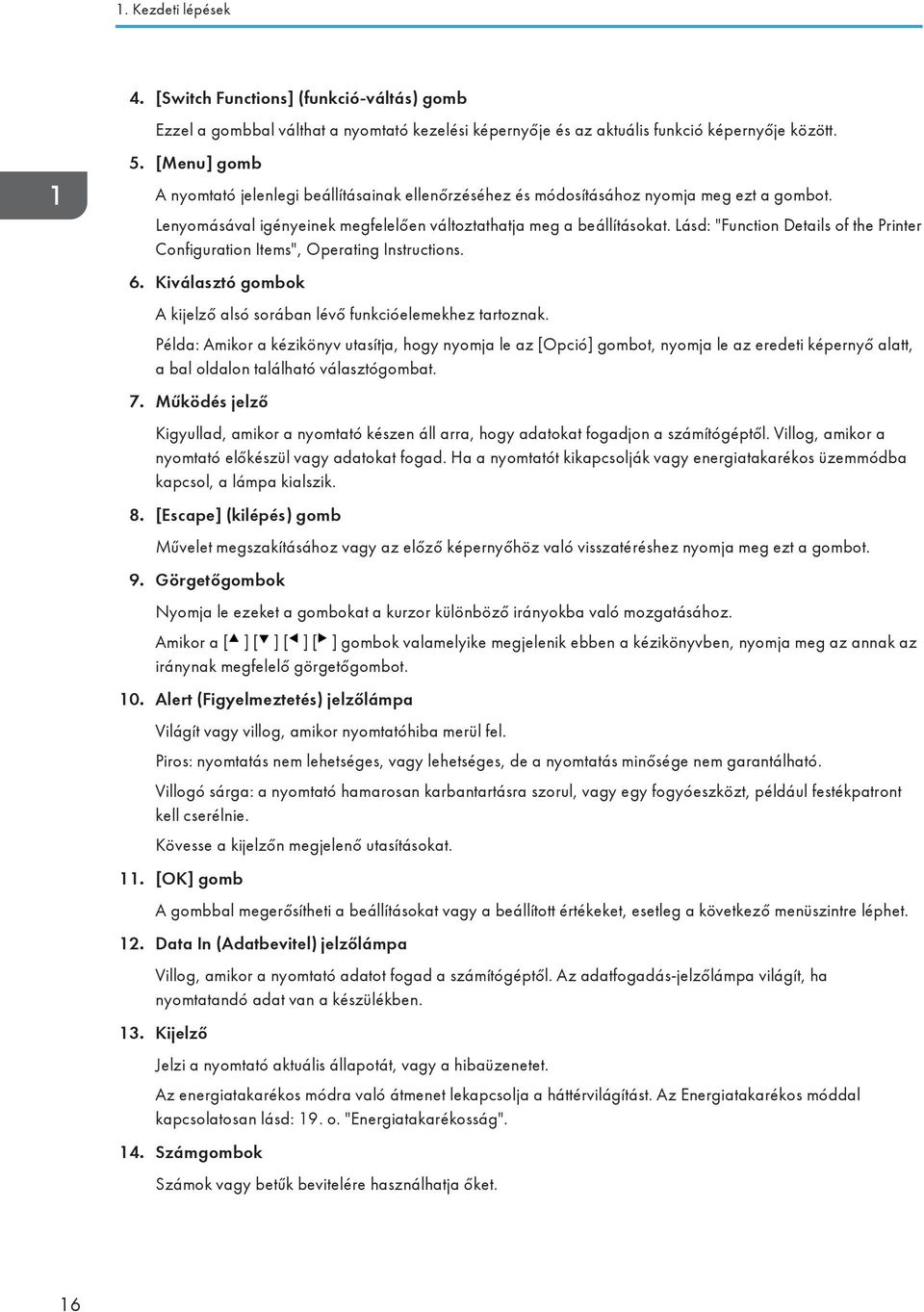

18 1. Kezdeti lépések 4. [Switch Functions] (funkció-váltás) gomb Ezzel a gombbal válthat a nyomtató kezelési képernyője és az aktuális funkció képernyője között. 5. [Menu] gomb A nyomtató jelenlegi beállításainak ellenőrzéséhez és módosításához nyomja meg ezt a gombot. Lenyomásával igényeinek megfelelően változtathatja meg a beállításokat. Lásd: "Function Details of the Printer Configuration Items", Operating Instructions. 6. Kiválasztó gombok A kijelző alsó sorában lévő funkcióelemekhez tartoznak. Példa: Amikor a kézikönyv utasítja, hogy nyomja le az [Opció] gombot, nyomja le az eredeti képernyő alatt, a bal oldalon található választógombat. 7. Működés jelző Kigyullad, amikor a nyomtató készen áll arra, hogy adatokat fogadjon a számítógéptől. Villog, amikor a nyomtató előkészül vagy adatokat fogad. Ha a nyomtatót kikapcsolják vagy energiatakarékos üzemmódba kapcsol, a lámpa kialszik. 8. [Escape] (kilépés) gomb Művelet megszakításához vagy az előző képernyőhöz való visszatéréshez nyomja meg ezt a gombot. 9. Görgetőgombok Nyomja le ezeket a gombokat a kurzor különböző irányokba való mozgatásához. Amikor a [ ] [ ] [ ] [ ] gombok valamelyike megjelenik ebben a kézikönyvben, nyomja meg az annak az iránynak megfelelő görgetőgombot. 10. Alert (Figyelmeztetés) jelzőlámpa Világít vagy villog, amikor nyomtatóhiba merül fel. Piros: nyomtatás nem lehetséges, vagy lehetséges, de a nyomtatás minősége nem garantálható. Villogó sárga: a nyomtató hamarosan karbantartásra szorul, vagy egy fogyóeszközt, például festékpatront kell cserélnie. Kövesse a kijelzőn megjelenő utasításokat. 11. [OK] gomb A gombbal megerősítheti a beállításokat vagy a beállított értékeket, esetleg a következő menüszintre léphet. 12. Data In (Adatbevitel) jelzőlámpa Villog, amikor a nyomtató adatot fogad a számítógéptől. Az adatfogadás-jelzőlámpa világít, ha nyomtatandó adat van a készülékben. 13. Kijelző Jelzi a nyomtató aktuális állapotát, vagy a hibaüzenetet. Az energiatakarékos módra való átmenet lekapcsolja a háttérvilágítást. Az Energiatakarékos móddal kapcsolatosan lásd: 19. o. "Energiatakarékosság". 14. Számgombok Számok vagy betűk bevitelére használhatja őket. 16

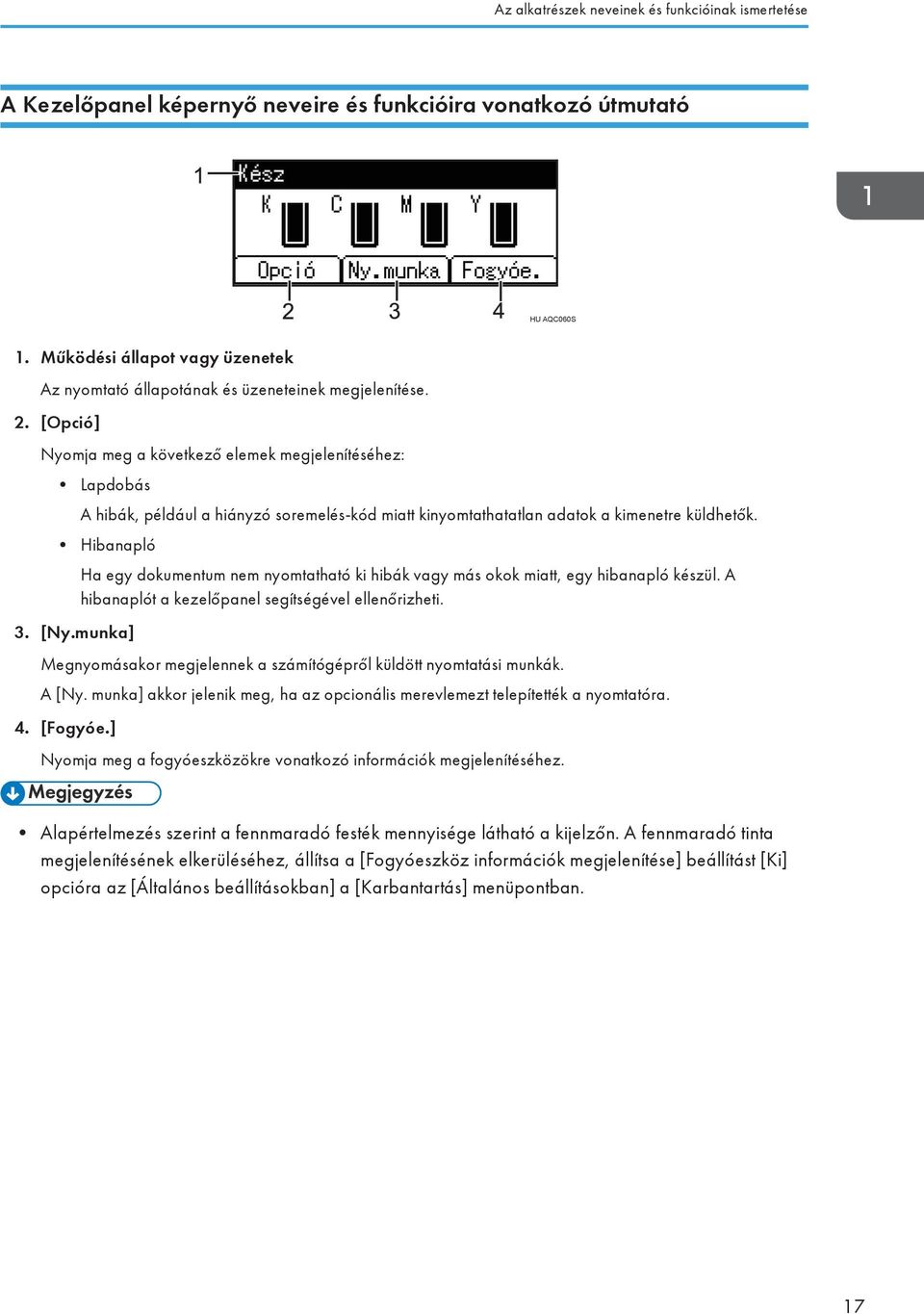

19 Az alkatrészek neveinek és funkcióinak ismertetése A Kezelőpanel képernyő neveire és funkcióira vonatkozó útmutató HU AQC060S 1. Működési állapot vagy üzenetek Az nyomtató állapotának és üzeneteinek megjelenítése. 2. [Opció] Nyomja meg a következő elemek megjelenítéséhez: Lapdobás A hibák, például a hiányzó soremelés-kód miatt kinyomtathatatlan adatok a kimenetre küldhetők. Hibanapló 3. [Ny.munka] Ha egy dokumentum nem nyomtatható ki hibák vagy más okok miatt, egy hibanapló készül. A hibanaplót a kezelőpanel segítségével ellenőrizheti. Megnyomásakor megjelennek a számítógépről küldött nyomtatási munkák. A [Ny. munka] akkor jelenik meg, ha az opcionális merevlemezt telepítették a nyomtatóra. 4. [Fogyóe.] Nyomja meg a fogyóeszközökre vonatkozó információk megjelenítéséhez. Alapértelmezés szerint a fennmaradó festék mennyisége látható a kijelzőn. A fennmaradó tinta megjelenítésének elkerüléséhez, állítsa a [Fogyóeszköz információk megjelenítése] beállítást [Ki] opcióra az [Általános beállításokban] a [Karbantartás] menüpontban. 17

20 1. Kezdeti lépések A készülék be-/kikapcsolása Ez a rész ismerteti a nyomtató be- és kikapcsolását. A készülék bekapcsolása 1. Győződjön meg arról, hogy a hálózati kábel stabilan csatlakozik-e a fali konnektorhoz. 2. Nyomja meg a főkapcsolót. DJF005 A hálózati jelző kigyullad. A főkapcsoló bekapcsolását követően megjelenhet egy olyan képernyő, amely jelzi, hogy a nyomtató inicializálása folyamatban van. Eközben ne kapcsolja le a hálózati tápellátást. Az inicializálás körülbelül három percet vesz igénybe. A készülék kikapcsolása Amikor a hálózati kábelt kihúzza a fali dugaljból, mindig a hálózati dugót fogja meg, ne a tápkábelt. A kábel húzása károsíthatja a tápkábelt. Ha sérült tápkábelt használ, az tűzveszélyes és áramütést okozhat. Ne nyomja meg és ne tartsa lenyomva a főkapcsolót a nyomtató kikapcsolása közben. Így erőszakosan kapcsolja ki a nyomtatót és megsérülhet a merevlemez és az SDRAM modul, ezzel okozva a nyomtató hibás működését. Mielőtt kihúzza a fali csatlakozót, kapcsolja ki a készüléket, és győződjön meg arról, hogy a kapcsoló jelzőlámpája már nem világít. Ellenkező esetben a merevlemez vagy a memória megsérülhet, ami a készülék hibás működését eredményezi. 18

21 A készülék be-/kikapcsolása Művelet közben ne kapcsolja ki a nyomtatót. 1. Nyomja meg a főkapcsolót. DJF005 A leállítási folyamat befejezésekor a főkapcsoló automatikusan kikapcsol. Ha a kikapcsolási folyamat nem fejeződik be a kijelzőn jelzett időtartamon belül, lépjen kapcsolatba a szervz képviselővel. Energiatakarékosság A nyomtató a következő energiatakarékossági funkciókkal rendelkezik: Alacsony energiafogyasztású üzemmód Ha bizonyos időn keresztül nem használja, a nyomtató alacsony energiafogyasztású üzemmódba lép. Az alacsony energiafogyasztású üzemmódban a nyomtató kevesebb áramot használ mint készenléti módban, mivel kikapcsolja a kijelzőt és csökkenti a fixáló egység fűtőszálának hőmérsékletét. Ha a nyomtató egy munkát kap, növeli a fixáló egység hőmérsékletét, végrehajtja a nyomtatást, de a kijelző kikapcsolva marad. Az [Alacsony áramfelv. állapot időzítése] alatt konfigurálhatja, meddig várjon a nyomtató, mielőtt Alacsony áramfelvételi üzemmódba vált. A részletekkel kapcsolatban lásd: Operating Instructions. Az Alacsony energiafelvételi üzemmódból való kilépéshez tegye a következőket: Nyomtatási munkák kezdése Nyomjon le bármilyen gombot a kezelőpanelen Nyisson fel bármilyen fedelet Nyissa ki bármelyik papíradagolót A nyomtató akkor is kilép az alacsony energiafogyasztású üzemmódból, amikor az ECO Night Sensor (környezeti fényérzékelő) növekedést észlel a környezeti fényszintben. 19

22 1. Kezdeti lépések Fixáló egység kikapcsolva üzemmód Ha egy műveletet követően bizonyos ideig nem használja a nyomtatót, a kijelző kikapcsol, a nyomtató pedig fixáló egység kikapcsolva üzemmódba lép. A nyomtató fixáló egység kikapcsolva módban kevesebb áramot fogyaszt. Amikor a nyomtató fixáló egység kikapcsolva üzemmódban van, a kijelző be van kapcsolva, de a fixáló egység fűtőegysége az energiatakarékosság érdekében ki van kapcsolva. Ebben a módban a nyomtató beállításait a vezérlőpanelen módosíthatja. A nyomtatáshoz azonban a nyomtatónak ki kell lépnie ebből a módból. A [Fixáló egység Ki mód időz.] alatt módosíthatja, meddig várjon a nyomtató, mielőtt fixáló egység kikapcsolva üzemmódba vált. A részletekkel kapcsolatban lásd: Operating Instructions. A fixáló egység kikapcsolva üzemmódból való kilépéshez tegye a következők valamelyikét: Nyomtatási munkák kezdése Jelenítse meg a [Karbantartás] képernyőt a vezérlőpanelen Használja a vezérlőpanelt amikor a [Kilép fixáló e. Ki módból] a [Be -kezelőpanel haszn-kor] opcióra van állítva Alvó üzemmód Ha a fixáló egység kikapcsolva üzemmódba való belépést követően a nyomtató egy megadott ideig inaktív lesz, belép az Alvó üzemmódba, hogy még tovább csökkentse az áramfogyasztást. A nyomtató a következők alkalmával is Alvó üzemmódba lép: Az idő, ameddig a nyomtató vár, mielőtt Alvó üzemmódba lép, az [Alvó mód időzít.] pontban állítható be. Ez a [Heti időzítő:] pontban megadott nap és idő. A nyomtatón számítógépekről küldött munkákat nyomtathat. Megadhatja, hogy a nyomtató mennyi idő elteltével lépjen Alvó üzemmódba. Az [Alvó üzemmód időzítése] és a [Heti időzítő:] beállításának részleteiért lásd: Felhasználói kézikönyv. Az Alvó üzemmódból való kilépéshez tegye a következők valamelyikét: Nyomja meg valamelyik billentyűt a vezérlőpulton. Nyomtatási munkák kezdése ECO éjszakai érzékelő Az ECO Night Sensor érzékeli a fényszintet és automatikusan kikapcsolja a készülék áramellátását. Ha az ECO Night Sensor be van kapcsolva és sötétséget észlel a szobában miután lekapcsolták a világítást, az érzékelő automatikusan kikapcsolja az áramot és a készülék energiafogyasztását 1W vagy kevesebbre csökkenti. Az ECO Night sensor alapértelmezett beállításai engedélyezve vannak. 20

23 A készülék be-/kikapcsolása A beállítások módosításához tekintse meg a Felhasználói kézikönyvet. Az ECO Night Sensor funkció gyári alapbeállítása a [Csak aut. kikapcsolás]. Ha a nyomtató olyan helyen van elhelyezve, ahol a környezeti fény szintje alacsony (például folyosón vagy mozgásérzékelős világítással ellátott helyen), ajánlott ezt a funkciót kikapcsolni vagy módosítani az érzékenységén. A nyomtatót beállíthatja az áram automatikus bekapcsolására, amikor növekedést észlel a környezeti fény szintjében. A nyomtató reagálhat a napfényre és bekapcsol. Ha a nyomtató olyan környezetben van, ahol közvetlen napfénynek van kitéve, ajánlott a gyári alapbeállítások megőrzése és a [Csak automatikus kikapcsolás] engedélyezése. Az energiatakarékos üzemmódok nem fognak működni, ha: Külső eszközökkel kommunikál A merevlemez aktív Figyelmeztető üzenet jelent meg Szerviz hívását javasló üzenet jelenik meg A papír elakadt A nyomtató fedelei nyitva vannak A festék feltöltés alatt A nyomtatóbeállítások képernyő megjelent A bemelegedés folyamatban van. Adatfeldolgozás történik A műveletek nyomtatás közben megszakításra kerülnek Az Adatfogadás jelző világít vagy villog A próbanyomtatás, bizalmas nyomtatás, tárolás nyomtatáshoz vagy tárolt nyomtatás képernyő jelenik meg A nyomtató elérése Web Image Monitoron keresztül A nyomtató kevesebb energiát fogyaszt, ha Alvó üzemmódban van, de tovább tart, amíg elindul a nyomtatás. Ha kettő vagy több energiatakarékos funkció van beállítva, az a funkció lép érvénybe, melynek a feltételei hamarabb teljesülnek. 21

24 1. Kezdeti lépések A Nyomtató-konfiguráció képernyők megjelenítése a vezérlőpult segítségével A nyomtató beállításainak megadása a [Menu] gombbal A konfigurációs képernyők lehetővé teszik az alapértelmezett értékek módosítását vagy beállítását. Ha az Adminisztrátori hitelesítés kezelése be van kapcsolva, vegye fel a kapcsolatot az adminisztrátorral. 1. Nyomja meg a [Menu] gombot. 2. Válassza ki a módosítani kívánt beállításokat. A következő vagy előző elem kiválasztásához nyomja meg a [ ] vagy [ ] gombot. 3. Nyomja meg az [OK] gombot. DJF006 A konfigurációs képernyőn keresztül elvégzett módosítások a fő tápkapcsoló kikapcsolását követően is érvényben maradnak. A beállítások módosításainak törléséhez és a kezdőképernyőhöz való visszatéréshez nyomja meg az [Escape] gombot. 22

25 A Web Image Monitor használata A Web Image Monitor használata Nem konfigurálhatja a nyomtató beállításait a Web Image Monitor segítségével az USBeszközkiszolgáló hálózatához csatlakozó számítógépről. A Web Image Monitor eléréséhez használja a nyomtató hálózatát. A Web Image Monitor segítségével ellenőrizhető a nyomtató állapota, illetve módosíthatók a beállítások. Választható műveletek Az alábbi műveletek a Web Image Monitor segítségével távolról, egy kliens számítógépről is elvégezhetőek. Megjelenítheti a nyomtató állapotát vagy beállításait. A nyomtatási feladat állapotának, vagy a korábbi feladatok ellenőrzése Az aktuális nyomtatási feladatok megszakítása Alapértelmezett értékekre állíthatja a készüléket. A címjegyzék kezelése A nyomtató beállításainak megadása A hálózati protokoll beállításainak megadása. A biztonsági beállítások megadása A nyomtató konfigurálása A Web Image Monitor alkalmazásból történõ műveletvégzéséhez TCP/IP szükséges. Miután a nyomtatót TCP/IP használatára konfigurálták, a Web Image Monitor által végrehajtható műveletek hozzáférhetővé válnak. Ajánlott webböngésző Windows: Internet Explorer 6.0 vagy újabb Firefox 10 és 15 vagy újabb Google Chrome 19 vagy újabb Mac OS: Safari 3.0 vagy újabb Firefox 10 és 15 vagy újabb Google Chrome 19 vagy újabb A Web Image Monitor támogatja a képernyőolvasó szoftvereket. JAWS 7.0-t, vagy újabb verziót ajánlunk. 23

26 1. Kezdeti lépések Ha nem az ajánlott webböngészõket használja, esetleg a JavaScript és cookies az alkalmazott webböngészõvel nem aktív, megjelenítési és mûködési problémák léphetnek fel. Ha proxy szervert használ, változtassa meg a böngésző beállításait. A beállításokkal kapcsolatos információkért forduljon a rendszergazdához. Azt javasoljuk, hogy a Web Image Monitor alkalmazást ugyanabban a hálózatban használja. Ha a nyomtatót tűzfal védi, akkor a tűzfalon kívül lévő számítógépekről nem lehet elérni. Amennyiben a nyomtatót DHCP alatt használja, az IP cím automatikusan módosulhat a DHCP szerver beállításokkal. Engedélyezze a DDNS beállítást a nyomtatón, majd csatlakozzon a nyomtató gazdanevének használatával. Alternatívaként állítson be statikus IP-címet a DHCPszerverhez. Ha a HTTP port nem engedélyezett, nem létesíthető kapcsolat a nyomtatóval a nyomtató URL-jének használatával. A nyomtatón engedélyezni kell az SSL beállításokat. További részletekért forduljon a hálózati adminisztrátorhoz. Ha Firefox böngészőt használ, a betűtípusok és színek eltérhetnek, vagy egyes táblázatok nem megfelelően jelennek meg. Amikor Windows Server 2003/2003 R2/2008/2008 R2/2012/2012 R2 rendszeren az IPv6 protokollal használja a gépnevet, a külső DNS-szerver segítségével végezze el a gépnév feloldását. A host fájl nem használható. A JAWS 7.0 használatához a Web Image Monitor segítségével Windows rendszert és Internet Explorer 6.0 vagy újabb verziót kell futtatnia. Internet Explorer 8.0 vagy újabb használata esetén a letöltés lassúbb lesz, mint más böngészőkkel. Ha az Internet Explorer 8.0 vagy újabb programmal gyorsabban szeretne letölteni, nyissa meg a böngésző [Internetbeállítások] menüjét, és regisztrálja a készülék URL-jét a megbízható webhelyek között, majd kapcsolja ki a megbízható weboldalak SmartScreen szűrőjét. A beállítások részletes leírását lásd az Internet Explorer súgójában. A Web Image Monitor sokkal gyorsabban elérhető, ha könyvjelzőként regisztrálja a nyomtató URL-jét. Ügyeljen rá, hogy azt kezdőlapon megjelenő URL címet regisztrálja, ami a bejelentkezés előtt jelenik meg. Ha a bejelentkezés utáni URL kerül regisztrálásra, a Web Image Monitor nem megfelelően nyílik meg a könyvjelzőből. Ha aktiválja a felhasználói hitelesítést, a Web Image Monitor használatához felhasználónevet és jelszót kell megadnia. A részletekért lásd: Bejelentkezés a Web Image Monitorral, Kezelési utasítás. Amikor a beállításokat a Web Image Monitor segítségével adja meg, ne a vezérlőpultról jelentkezzen be. A Web Image Monitor segítségével megadott beállítások érvénytelenek lehetnek. 24

27 A Web Image Monitor használata A főoldalt jeleníti meg A Web Image Monitor-on belül két mód érhető el: vendég mód és adminisztrátor mód. A kijelzett elemek nyomtató típusától függően különbözhetnek. Vendég mód Ennél az üzemmódnál nem szükséges megadni a bejelentkezési adatokat. A vendég módban a nyomtató állapota, beállításai, és a nyomtatási munka állapota megtekinthető, de a nyomtató beállításai nem módosíthatók. Adminisztrátori mód Ennél az üzemmódnál rendszergazdai bejelentkezés szükséges. Rendszergazda módban különféle nyomtató-beállításokat konfigurálhat. IPv4-cím bevitelekor semmilyen szegmenst ne kezdjen nullával. Például: Ha a cím " ", írja be ezt: " ". 1. Indítsa el a webböngészőt. 2. Írja be a " IP-címe vagy gazdaneve)/" címet a webböngésző címsorába. Megjelenik a Web Image Monitor legfelső oldala. Amennyiben a nyomtató gazdagép neve regisztrálva van a DNS vagy WINS szerveren, beírhatja azt. SSL titkosított kommunikációs protokoll beállításakor, olyan környezetben, amelynek szerver hitelesítése meg van határozva, ezt adja meg: " IP címe vagy gazdaneve)/". 3. A Web Image Monitor-ba történő bejelentkezéshez adminisztrátori üzemmódban kattintson a [Bejelentkezés] gombra az oldal tetején. A felhasználói nevet és jelszót kérő ablak megjelenik. 4. Írja be a felhasználónevét és a jelszót, majd kattintson a [Belépés]-re. A belépési felhasználónév és jelszó ügyében kérje a rendszergazda segítségét. Előfordulhat, hogy a webböngésző úgy van beállítva, hogy elmentse a felhasználónevet és a jelszót. Ha ezeket nem szeretné elmenteni, állítsa be úgy a webböngészőt, hogy ezeket az adatokat ne mentse el. 25

28 1. Kezdeti lépések HU DFJ Menüterület Megjeleníti a kiválasztott menü elem tartalmát. 2. Fejléc terület Megjeleníti a felhasználói és adminisztrátor módok és az egyes módok menü közötti váltás párbeszéddobozát. Emellett megjelenik a Súgóhoz tartozó hivatkozás és a kulcsszó keresésére alkalmas párbeszédpanel. 3. Frissítés/Súgó (Frissítés): Kattintson a munkaterület jobb felső sarkán található ikonra a nyomtató információinak frissítéséhez. A teljes böngésző képernyő frissítéséhez kattintson a böngésző [Frissítés] gombjára. (Súgó): A Súgó segítségével megtekintheti vagy letöltheti a Súgó fájl tartalmát. 4. Alap információs terület Megjeleníti a nyomtató alapvető információit. 5. Munkaterület A menüterületen kiválasztott tételek tartalmát mutatja meg. 26

29 2. A papír behelyezése Ez a fejezet leírja az egyes papírméreteknél és -típusoknál elérhető adagolókat, és elmagyarázza, hogyan kell betölteni a papírt a papíradagolókba. Papírbetöltési eljárás Az elvárt nyomtatási eredmények eléréséhez fontos, hogy megfelelő bemeneti tálcát válasszon a használni kívánt papír méretének, típusának és súlyának megfelelően. Meg kell adnia a megfelelő papírméretet és -típust is a kezelőpanel vagy a Web Image Monitor használatával. A papír betöltéséhez kövesse az alábbi eljárást. 1. Ellenőrizze, hogy a papíradagoló megfelelő-e a nyomtatáshoz használni kívánt papír méretének, típusának és súlyának. A papírtálcákra és papírméretekre, valamint -típusokra vonatkozó részletekért lásd: 28. o. "Papírméret Papírméret adatok" és 31. o. "Papírtípus adatok". 2. Módosítsa a papírméret és-típus beállítását a kiválasztott adagolónak megfelelően. A papírméret és -típus módosításához használja a nyomtató kezelőpanelét vagy a Web Image Monitor-t. A papírbeállítások kezelőpanel segítségével történő módosításával kapcsolatban lásd: 48. o. "Papírbeállítások". 3. Helyezzen papírt az adagolóba. A papír betöltésével kapcsolatban lásd: 36. o. "Papír betöltése az adagolótálcákba" vagy 39. o. "Papír betöltése a kézi adagolóba". A borítékok betöltésével kapcsolatban lásd: 43. o. "Borítékok betöltése". 27

30 2. A papír behelyezése Papírméret Papírméret adatok A lenti táblázat az egyes papírtálcákba betölthető papírméreteket mutatja. A "Papírméret" oszlop a papírméretek nevét mutatja azok méreteivel milliméterben és hüvelykben. Az és ikonok a papír tájolását jelölik a nyomtatótesthez viszonyítva. A táblázatokban található betűk a következőket jelölik: A: A papírméretet a készülék automatikusan felismeri. A papírméretet a kezelőpanel segítségével is ki lehet választani. B: Válassza ki a papírméretet a kezelőpanel segítségével. C: Válassza ki a papírméretet a nyomtató-illesztőprogram segítségével. : A lap mindkét oldalára nyomtathat. -: Nem támogatott Metrikus méretek Papírméret megnevezése Tényleges méret Kézi adagoló 1-4. papíradagolók Kétoldalas A mm B A A mm B A B A mm B A B B mm B B B mm B B C5 Env mm B B - C6 Env mm B B - DL Env mm B B - 16K mm B B 28

31 Papírméret Papírméret adatok Angolszász méretek Papírméret megnevezése Tényleges méret Kézi adagoló 1-4. papíradagolók Kétoldalas 81/2 14 8,5" 14" B A 8 1 / ,5" 13" B B 8 1 / ,5" 11" B A 8 1 / ,25" 13" B B " 13" B B 7 1 / / 2 7,25" 10,5" B A 5 1 / / 2 5,5" 8,5" B A 4 1 / / 2 4,125" 9,5" B B / / 2 3,875" 7,5" B B / / 5 8,5" 13,4" C C Egyéni méret specifikációk A vízszintes és függőleges méret megadásával egyéni méretű papírt is betölthet. Az alábbi táblázatok az egyes adagolókba betölthető egyéni papírméreteket mutatják. Metrikus méretek Papíradagol ó Vízszintes méret (egyoldalas) Függőleges méret (egyoldalas) Vízszintes méret (kétoldalas) Függőleges méret (kétoldalas) Kézi adagoló 70,0-216,0 mm 127,0-1260,0 mm 102,0-216,0 mm 148,0-355,6 mm 1-4. papíradagol ók 98,0-216,0 mm 148,0-355,6 mm 102,0-216,0 mm 148,0-355,6 mm Angolszász méretek Papíradagol ó Vízszintes méret (egyoldalas) Függőleges méret (egyoldalas) Vízszintes méret (kétoldalas) Függőleges méret (kétoldalas) Kézi adagoló 2,76-8,50" 5,00-49,60" 4,02-8,50" 5,83-14,00" 29

32 2. A papír behelyezése Papíradagol ó Vízszintes méret (egyoldalas) Függőleges méret (egyoldalas) Vízszintes méret (kétoldalas) Függőleges méret (kétoldalas) 1-4. papíradagol ók 3,86-8,50" 5,83-14,00" 4,02-8,50" 5,83-14,00" 30

33 Papírtípus adatok Papírtípus adatok Az alábbi táblázat az egyes adagolókba betölthető papírtípusokat mutatja. Nézze meg a Papírsúly táblázatot a Papírsúly sz. oszlopban számokkal jelölt tényleges papírsúlyért. Használja mindkét táblázatot a használt papír helyes papírtípusának meghatározásához. A táblázatokban található betűk a következőket jelölik: A: Támogatott : A lap mindkét oldalára nyomtathat. -: Nem támogatott Papírtípus Papírsúly sz. Kézi adagoló 1-4. papíradagoló k Kétoldalas Vékony papír 1 A A - Normál papír 1 2 A A Normál papír 2 3 A A Közepesen vastag papír 4 A A Vastag papír 1 5 A A Vastag papír 2 6 A A Vastag papír 3 7 A A - Vastag papír 4 8 A - - Újrahasznosított papír 2, 3 A A Speciális papír 1 2, 3 A A Speciális papír 2 5 A A Speciális papír 3 6 A A Fejléces papír 2-6 A A Előnyomott papír 2, 3 A A - Átlátszó - *1 A - - Címkepapír 2-7 A A - Boríték 4-7 A A - 31

34 2. A papír behelyezése Papírtípus Papírsúly sz. Kézi adagoló 1-4. papíradagoló k Kétoldalas Vízálló papír 3-7 A A - Műnyomó papír (fényes) 2-6 A A Műnyomó papír (fényes, vastag) 7, 8 *2 A A - Műnyomó papír (matt) 2-6 A A Műnyomó papír (matt, vastag) 7, 8 *2 A A - *1 Ennél a papírtípusnál nem szükséges megadni a papírsúlyt. *2 A 8. sz. papírsúly csak a kézi adagolónál érhető el. Papírsúly Szám Papírsúly g/m 2 (14-16 lb. BANKJEGYPAPÍR) g/m 2 (16-20 lb. BANKJEGYPAPÍR) g/m 2 (20-24 lb. BANKJEGYPAPÍR) g/m 2 (24 28 lb. BOND) g/m 2 (28-35 lb. BOND) g/m 2 (35 lb. BOND 90 lb. INDEX) g/m 2 (90 lb. INDEX 80 lb. FEDŐLAP) g/m 2 (80 lb. FEDŐLAP-140 lb. INDEX) 32

35 Papírra vonatkozó óvintézkedések Papírra vonatkozó óvintézkedések Ne kíséreljen meg tűzőkapcsos lapokra, alumfóliára, indigóra vagy más, vezető papírra nyomtatni. Ez tüzet okozhat. Figyelmeztetések A nyomtatás minősége nem garantált az ajánlottól eltérő papír használata mellett. Az ajánlott papírok tekintetében kérjen tanácsot az értékesítési vagy szervizképviselőtől. Ha papírelakadás történik, vagy a gép több lapot húz be egyszerre, pörgesse át a papírt mielőtt betölti az adagolóba. CBK254 Ha akkor tölt be papírt, amikor az adagolóban már csak néhány lap van, akor egyszerre több papírlap behúzása fordulhat elő. Vegye ki a megmaradt lapokat, rakja össze őket az új papírlapokkal, majd az egész adagot szellőztesse át, mielőtt behelyezné az adagolóba. Betöltés előtt simítsa ki a hullámos vagy gyűrött papírt. Az egyes adagolóknál rendelkezésre álló papírméreteket és -típusokat illetően lásd: 28. o. "Papírméret Papírméret adatok" és 31. o. "Papírtípus adatok". A nyomtató használati környezetétől függően időnként zizegő hangot hallhat, amint a papír áthalad a nyomtatón. Ez a hang nem utal működési hibára. Ha a papír élének érdessége miatt a papír nem tölthető be megfelelően, fordítsa a papír felső részét lefelé. A borítékokat és a címkéket ajánlatos a kézi adagolóba betölteni. Nem használható papír A hibák és elakadások elkerülése érdekében ne használja a következőket: Tintasugaras nyomtatókba való papírt, hőfax papírt, művészi papírt, perforált sorú papírt, szegélyes papírt vagy ablakos borítékokat Meghajlott, összehajtott vagy gyűrött papírt, perforált papírt, csúszós papírt, megtört papírt, durva papírt, kis erősségű vékony papírt, poros felületű papírt 33

36 2. A papír behelyezése Hiba léphet fel, ha olyan oldalra nyomtat, amelyre már egyszer nyomtattak. Bizonyosodjon meg arról, hogy csak a tiszta oldalakra nyomtat. Papírtárolás A támogatott papírtípusok esetén is előfordulhat elakadás vagy hiba, ha azt nem megfelelően tárolták. Ha durva rostú papírra nyomtat, a kinyomtatott kép elmosódott lehet. Ne töltsön be olyan lapokat, amelyekre már nyomtattak egy másik készülékkel. A papír tárolása során mindig tartsa be az alábbi óvintézkedéseket: Ne tárolja a papírt olyan helyen, ahol közvetlen napsugárzás érheti. Ne tároljon papírt nedves helyeken (a nedvességtartalom legfeljebb 70% legyen). Sík felületen tárolja. Ne tárolja a lapokat függőleges helyzetben. Felbontás után a papírt műanyag tasakokban tárolja. Nyomtatási terület Az alábbi ábrán a nyomtatóval használt papír javasolt nyomtatási területe látható: DJF Nyomtatási terület 2. Adagolási irány 3. A papírtípustól függően változó Sima papír, közepesen vastag papír, 1. vastag papír, 2. vastag papír, 3. vastag papír, 4. vastag papír: 4,2 mm (0,2 hüvelyk) Vékony papír: 34

37 Papírra vonatkozó óvintézkedések 5,25 mm (0,2 hüvelyk) 4. A papírtípustól függően változó Sima papír, közepesen vastag papír, 1. vastag papír, 2. vastag papír, 3. vastag papír, 4. vastag papír: 2 mm (0,1 hüvelyk) Vékony papír: 3,2 mm (0,1 hüvelyk) 5. 2 mm (0,1 hüvelyk) A nyomtatási terület nagyban függhet a papír méretétől, a nyomtatónyelvtől és a nyomtatómeghajtó beállításaitól. A kézi adagoló ajánlott nyomtatási területe 355,6 mm (14 hüvelyk) hosszúság a papír adagolási irányában. A nyomtatómeghajtó beállításaitól függően képes lehet a javasolt nyomtatási területen kívüli nyomtatásra. Azonban a kimenet lehet, hogy nem lesz megfelelő, vagy papíradagolási probléma fordulhat elő. 35

38 2. A papír behelyezése Papír betöltése az adagolótálcákba A következő példában a papír a 1. adagolóba kerül betöltésre. A papír betöltésekor körültekintően járjon el, nehogy valamely alkatrész becsípje vagy megsértse az ujját. Az egyes papírméreteknél és -típusoknál használható adagolókkal kapcsolatosan lásd: 28. o. "Papírméret Papírméret adatok" és 31. o. "Papírtípus adatok". Ha gyakran fordul elő papírelakadás, pörgesse át az adagolóban lévő papírköteget. Ne rakjon különböző típusú papírokat egyazon papíradagolóba. Automatikusan nem észlelhető méretű papír betöltse után adja meg a kezelőpulton a papír méretét és típusát. Dokumentum nyomtatása esetén ugyanazt a papírméretet és papírtípust adja meg a nyomtató meghajtóján, amit a kezelőpanelen. Ne mozgassa az oldalsó, illetve hátsó papírterelőt erőteljesen. Ha így tesz, a tálca megsérülhet. Címkepapírt csak egyenként töltsön be. 1. Óvatosan húzza meg az adagolót, amíg meg nem áll, emelje meg az adagoló elejét, majd húzza ki a nyomtatóból. DJF214 A tálcát sima felületre helyezze. 36

39 Papír betöltése az adagolótálcákba 2. Nyomja össze az oldalsó papírvezetőn és a végvezetőn lévő kapcsot, majd állítsa be a vezetőket a betöltés alatt álló papír mérete szerint. DJF Az új papírköteget nyomtatandó oldallal felfelé töltse be. Győződjön meg róla, hogy a papírköteg magassága nem ér túl a papíradagoló felső határ jelén. DJF Az esetleges rések eltüntetéséhez szűkítse a papírvezetőket. Az adagolóba betöltött papírt ne mozdítsa el néhány milliméternél jobban. Ha túlságosan elmozdítja a betöltött papírt, a lap szélei megsérülhetnek az adagoló emelőtálcájának nyílásainál, ami a lapok meggyűrődését vagy beszorulását eredményezheti. DJF217 37

40 2. A papír behelyezése 5. Emelje fel az adagoló elejét, majd óvatosan csúsztassa a nyomtatóba, amíg meg nem áll. DJF218 A papírelakadások elkerülése végett bizonyosodjon meg arról, hogy a tálca megfelelően van behelyezve. A fejléces papírt és a borítékokat meghatározott tájolással kell betölteni. Részletekért lásd: 41. o. "Fix tájolású papír vagy kétoldalas papír betöltése " vagy 43. o. "Borítékok betöltése". 38

41 Papír betöltése a kézi adagolóba Papír betöltése a kézi adagolóba Az egyes papírméreteknél és -típusoknál használható adagolókkal kapcsolatosan lásd: 28. o. "Papírméret Papírméret adatok" és 31. o. "Papírtípus adatok". Ne keverje a különböző típusú papírokat. A papír betöltése után a vezérlőpult segítségével adja meg a papírméretet és -típust. Dokumentum nyomtatása esetén ugyanazt a papírméretet és papírtípust adja meg a nyomtató meghajtóján, amit a kezelőpanelen. Címkepapírt csak egyenként töltsön be. A papíradagolási feltételek és a nyomtatási minőség a papír vastagságától és szélességétől függően változhatnak. Ne feledjen előzőleg tesztnyomtatást végrehajtani ugyanolyan papír használatával. A papírt nyomtatási oldallal lefelé, a rövidebb oldali adagolás irányában töltse be. 1. Nyomja meg a kézi adagoló közepén lévő jelet. DJF222 Nyissa ki a kézi adagolót. DJF223 39

42 2. A papír behelyezése 2. Ha A5 vagy annál nagyobb papírt tölt be, húzza ki a kézi adagoló hosszabbítóját. DJF Csúsztassa az oldalsó vezetőket kifelé, majd töltsön be papírt a nyomtatandó oldalával lefelé, amíg megakad DJF Állítsa az oldalsó papírvezetőket a papír szélességéhez. DJF226 A fejléces papírt és a borítékokat meghatározott tájolással kell betölteni. Részletekért lásd: 41. o. "Fix tájolású papír vagy kétoldalas papír betöltése " vagy 43. o. "Borítékok betöltése". 40

43 Fix tájolású papír vagy kétoldalas papír betöltése Fix tájolású papír vagy kétoldalas papír betöltése A megszabott elhelyezkedésű (fentről lefelé) vagy a kétoldalas papírra (például fejléces papírra vagy másolópapírra) a papír behelyezésétől függően nem biztos, hogy a készülék jól nyomtat. Beállítások a vezérlőpult segítségével Állítsa be a [Fejléces papír beáll.] értéket a [Készülék-üzemmódok] lehetőségnél a [Nyomt. beáll.] részben [Automatikus felismerés] vagy [Be (mindig)] értékre, majd helyezze el a papírt a lenti táblázatban ábrázoltaknak megfelelően. A [Képelforgatás fejléchez] részleteit illetően lásd: Operating Instructions. Papírtájolás Az ikonok jelentése a következő: Ikon Jelentés A papírt nyomtatott oldallal felfelé helyezze vagy töltse be. A papírt a nyomtatott oldallal lefelé helyezze vagy töltse be. Nyomtatási oldal 1-4. papíradagolók Kézi adagoló Egyoldalas Kétoldalas 41

44 2. A papír behelyezése Fejléces papírra történő nyomtatáskor, amennyiben a [Képelforgatás fejléchez] funkciót [Autom. felism.]-re állította, meg kell adnia a [Fejléces] értéket a papírtípusnál a nyomtatómeghajtó beállításainál. Amennyiben egy nyomtatási munkát nyomtatás közben egyoldalasról kétoldalas nyomtatásra módosít, az első példány után az egyoldalas nyomatok nyomtatása az ellenkező irányban történhet. Ha azt szeretné, hogy a nyomtatott papír egy irányba nézzenek, különböző bemeneti tálcát adjon meg az egyoldalas és a kétoldalas nyomtatáshoz. Fontos tudni, hogy az egyoldalas nyomtatásra megadott adagolónál le kell tiltani a kétoldalas nyomtatást. 2 oldalas nyomatok készítésével kapcsolatosan lásd: Operating Instructions. 42

45 Borítékok betöltése Borítékok betöltése Ez a rész különböző részleteket és javaslatokat tartalmaz a borítékok használatához. Borítékok specifikációi A készülék egyes belső alkatrészei nagyon felforrósodnak. Ezért óvatosan távolítsa el az elakadt papírt. Ellenkező esetben égési sérüléseket szenvedhet. Ne használjon ablakos borítékokat. A borítékok, különösen a ragasztósak, összetapadhatnak. Betöltés előtt pörgesse át őket, hogy szétválassza őket egymástól. Ha a borítékok még mindig összeragadnak, egyenként adagolja be azokat. Az ezzel a nyomtatóval használható borítéktípusokkal kapcsolatban lásd: 28. o. "Papírméret Papírméret adatok" és 31. o. "Papírtípus adatok". Elakadás fordulhat elő a fülek hosszától és alakjától függően. Ha a borítékokat nyitott füllel tölti be, egyedi méretet adjon meg. Csak akkor nyomtathat normál borítékméret mellett, ha a borítékokra zárt füllel nyomtat. Mindazonáltal, ne feledje kihajtani a füleket, ha a nyomtató hátulsó fele felé néző füllel tölt borítékot az 1. adagolóba. A borítékok behelyezése előtt, nyomja le azokat a levegő kipréselése érdekében, és igazítsa össze a négy sarkukat. Ha gyűröttek vagy meghajlottak, simítsa ki egy ceruzával vagy egy vonalzóval a borítékok felső szélét (vagyis azt, amelyiknél fogva betölti őket a nyomtatóba). Borítékok betöltési tájolása A borítékok betöltésének módja a borítékok tájolásától függően változik. Bizonyosodjon meg arról, hogy a borítékokat megfelelő tájolással tölti be. CHU024 43
