1 1. oldal Használati utasítás és alkatrészlista

2 2. oldal BEVEZETÉS Köszönjük, hogy az általunk forgalmazott, Beninca KS4 tolókapu szettet választotta. A Beninca cég kínálatában található összes termék 20 éves gyártási tapasztalat, folyamatos fejlesztés, a magas minõségû anyagok felhasználásának ill. a legfejlettebb technológiák alkalmazásának együttes eredménye. Mindezek alapján megbízható, üzembiztos, tartós, különleges körülmények között is mûködõképes termékeket kínálunk a minket választóknak. 1. ÁLTALÁNOS TUDNIVALÓK A hibátlan mûködéshez a mozgatni kívánt kapunak a következõ követelményeknek kell megfelelnie: A vezetõsín, a görgõk, a kerekek ellenõrzését, tisztítását, kenését idõrõl-idõre el kell végezni. A kapu üzem közbeni túlzott ingását meg kell szüntetni. A két végállást mechanikus ütközõkkel kell biztosítani. ÁLTALÁNOS TULAJDONSÁGOK Az MS 424-es tolókapu motor max. 400kg tömegû kapuhoz, intenzív használatra készült. Az alumínium öntvényblokkban található a meghajtómotor és a vezérlõegység. A motor mûködése, végállás-kapcsolókkal és nyomatérzékkeléssel vezérelt. A kulcsos kioldó segítségével a kézi mûködtetés biztosított. (áramkimaradás esetén) Technikai adatok MS 424 Betáplálási feszültség Motor feszültség 230V 24Vdc Teljesítmény 80W Áramfelvétel 4A Nyomaték 25Nm Munkaintenzitás 80% Védelem IP54 Szigetelési osztály Y Hõvédelem -- Üzemeltetési hõmérséklet -20 C / +70 C Mûködési sebesség 13-17m/perc Kondenzátor -- Kenés Zsír Önsúly 10,25kg Befoglaló méretek 195x270x270 mm Kapu önsúlya (max.) 400kg

3 Az alaplemez rögzítése: MS424 Tolókapu motor 3. oldal Rögzítse az alaplemezt 4db tipli és csavar segítségével úgy, hogy a kapu síkjától a lemez széle fém fogasléc esetén 45mm-re, mûanyag fogasléc esetén pedig 50mm-re legyen.

4 4. oldal A fogasléc felszerelése 1, Mûanyag fogasléc: Állítsa a fogasléc felfogató csavarok furatának középvonalát 111 mm-re a bázishoz képest, ahová az alaplemez került rögzítésre. M6 menettel ellátott furatokkal erõsítse fel a fogaslécet. 2, 8x30 mm fém fogasléc: A D jelû távtartó gyûrûk beállítása után a rögzítõ csavarok középvonalát állítsa 148 mm-re a bázishoz képest, ahová az alaplap rögzítésre került. A fogaslécet csavarozással vagy hegesztéssel fixálja. 3, Telepítéskor ügyeljen a fogosztásra!!! Rögzítse a csavarokkal (V) a fogaslécet. A motor rögzítése Hajtsa ki a burkolatot rögzítõ csavart, vegye le a burkolatot. A meghajtó fogaskerék központosító beállítását végezze el a fogasléchez viszonyítva és szintezze a csavarokkal Húzza meg a rögzítõ csavarokat. Végálláskapcsolók beállítása Kézzel nyissa a kaput úgy, hogy a kapu széle és a végállás kapcsoló között 1-3 cm maradjon. A végállás kapcsoló kengyel közepén található csapot (G) rögzítse úgy, hogy a mikrokapcsoló lenyomott állapotba kerüljön. Végezze el a leírtakat csukott állásban is. Figyelem! A végállás elérésekor a motor a tehetetlenségébõl adódóan tovább fog forogni, annak ellenére, hogy a végálláskapcsoló jelet adott a vezérlésnek. A végsõ pozíciót az ütközõk biztosítsák.

5 5. oldal Manuális mozgatás: A kapu manuális nyitásához (például áramszünet esetén), a motor kuplungját ki kell oldani a 3. ábra szerint. A zár kulcsát (C) fordítsa az óramutató járásának megfelelõ irányba, majd a kioldónyelvet (L) ütközésig hajtsa ki. A motoros mûködés visszaállításához a nyelvet hajtsa vissza, a kulcsot fordítsa vissza, a kaput mozgassa kézzel amíg a kuplung nem zár.

6 Kiépítés, vezetékezés MS424 Tolókapu motor 6. oldal

7 7. oldal Az MS 424-es vezérlése maximálisan 80W-os motorteljesítményig használható. Általános tájékoztató: A telepítés csak az érvényes elõírásoknak megfelelõen történhet A tápellátást biztosító kábel szigetelése minimálisan 1mm vastag legyen. Ellenõrizze a bekötéseket, mielõtt tápfeszültség alá helyezi a vezérlõt. Ellenõrizze a DIP kapcsoló megfelelõ beállításait. A nem használt N/C bemeneteket hidalja át a COM pontra. A Power LED villogása jelzi a 230Vac tápfeszültség jelenlétét és a vezérlés mûködését. A DAS Nyomásérzékelõ bemenetét (27-27 sorkapocs) hidalja át, ha nem használja!

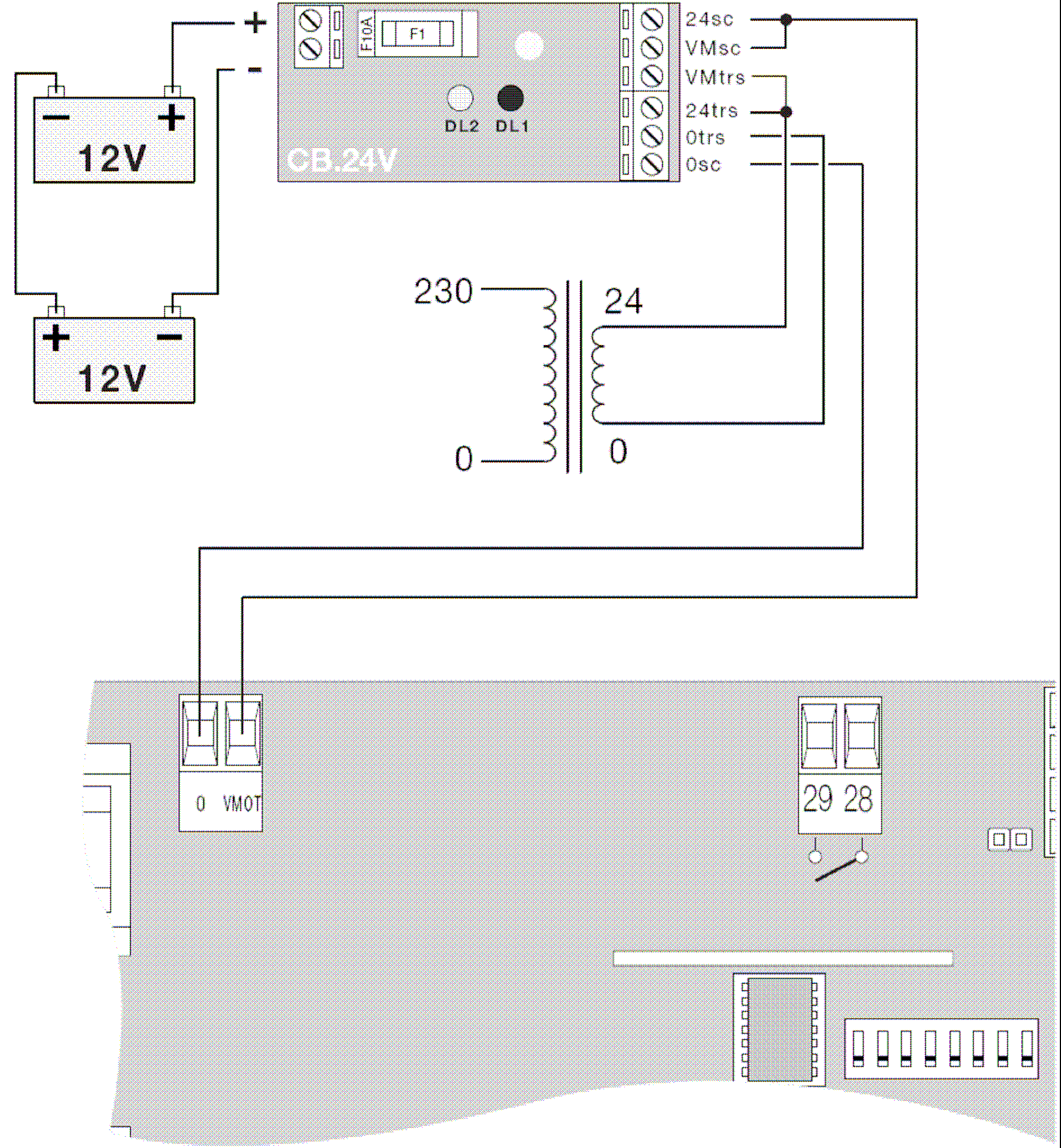

8 Az MS424 szünetmentesítése: MS424 Tolókapu motor 8. oldal

9 9. oldal Be- és kimenetek Sorkapocs száma Funkció Leírás N-L Táp bemenet Bemenet 230Vac, 50Hz, L-es fázis, N-es nulla L1-N1 Transzformátor primer kör A primer tekercs bemenet csatlakozói 4-5 Motor kimenet Kimenet a motornak, 24Vdc, 100W 6-7 Villogó kimenet Kimenet a villogónak 24 Vac, 15W max V-os segédtáp kimenet Segédtáp kimenet, 24Vac, 0,5A (akkus ü.: 8+, 9- ) SCA Nyitott kapu visszajelzés 24Vac, 3W 12 COM A vezérlõbemenetek közös pontja 13 STOP STOP bemenet ( N/C ) 14 PHOT Fotocella bemenet (N/C) 15 OPEN Nyitás bemenet (N/O) 16 CLOSE Zárás bemenet (N/O) 17 P.P. Nyit-stop, zár-stop bemenet (N/O) 18 COM A végálláskapcsoló közös pontja 19 PED Gyalogos start Kiskapu funkció ( N.O. ) 20 SWO Nyitási végálláskapcsoló 21 SWC Zárási végálláskapcsoló ANT Rádió antenna csatl. 24-Jel, 25-Árnyék DAS Nyomásérzékelõ bemenet (N/C). Ha nincs használatban, hidalja át ezt a bemenetet, valamint vegye le a DAS-es jumpert RX.2ch A második rádiócsatorna kimenete ADÓ Fotocella bekötése Bekötés ellenõrzése: Kapcsolja le a tápfeszültséget. A kulcs segítségével oldja ki a motor kuplungját. A kaput tolja félig nyitott állapotba A kuplungot zárja vissza Kapcsolja vissza a tápfeszültséget. Adjon teljes nyitás impulzust a vezérlõnek a PP bemenetre. A kapunak nyitási irányba kell indulnia. Ha ellenkezõ irányba indul el a kapu, cserélje meg a 4-es és az 5-ös sorkapocsban a kábeleket, és elenõrizze a végállások helyes mûködését. Amennyiben a jó a végállás logikája (nyitás irányban a nyitási végállás ad jelet) akkor: Állítsa be az idõket, az üzemmódokat és a motor teljesítményét. Ha nem használ nyomásérzékelõt, vegye le a DAS jumpert, és hidalja át a bemeneteket!

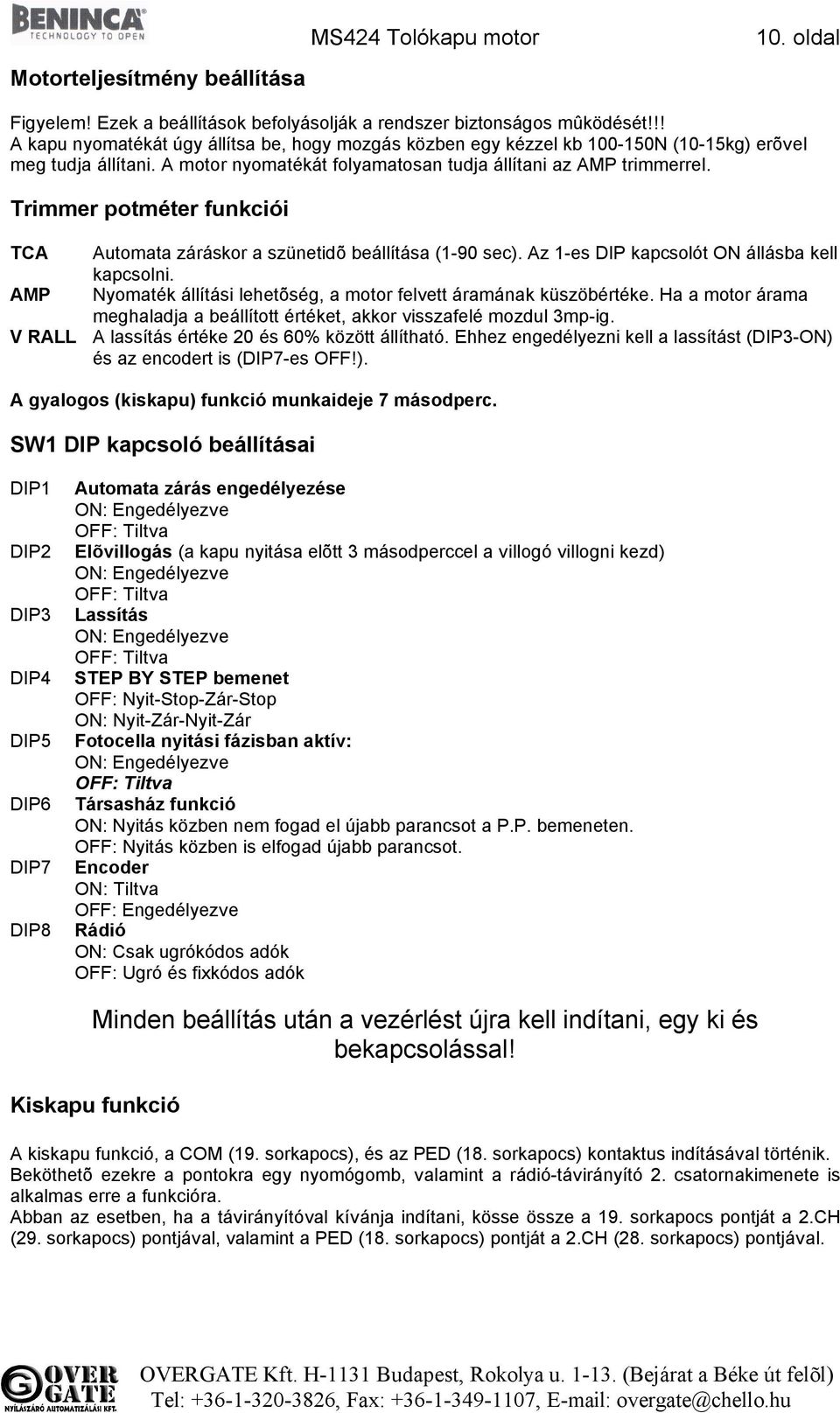

10 Motorteljesítmény beállítása MS424 Tolókapu motor 10. oldal Figyelem! Ezek a beállítások befolyásolják a rendszer biztonságos mûködését!!! A kapu nyomatékát úgy állítsa be, hogy mozgás közben egy kézzel kb N (10-15kg) erõvel meg tudja állítani. A motor nyomatékát folyamatosan tudja állítani az AMP trimmerrel. Trimmer potméter funkciói TCA AMP V RALL Automata záráskor a szünetidõ beállítása (1-90 sec). Az 1-es DIP kapcsolót ON állásba kell kapcsolni. Nyomaték állítási lehetõség, a motor felvett áramának küszöbértéke. Ha a motor árama meghaladja a beállított értéket, akkor visszafelé mozdul 3mp-ig. A lassítás értéke 20 és 60% között állítható. Ehhez engedélyezni kell a lassítást (DIP3-ON) és az encodert is (DIP7-es OFF!). A gyalogos (kiskapu) funkció munkaideje 7 másodperc. SW1 DIP kapcsoló beállításai DIP1 DIP2 DIP3 DIP4 DIP5 DIP6 DIP7 DIP8 Automata zárás engedélyezése ON: Engedélyezve OFF: Tiltva Elõvillogás (a kapu nyitása elõtt 3 másodperccel a villogó villogni kezd) ON: Engedélyezve OFF: Tiltva Lassítás ON: Engedélyezve OFF: Tiltva STEP BY STEP bemenet OFF: Nyit-Stop-Zár-Stop ON: Nyit-Zár-Nyit-Zár Fotocella nyitási fázisban aktív: ON: Engedélyezve OFF: Tiltva Társasház funkció ON: Nyitás közben nem fogad el újabb parancsot a P.P. bemeneten. OFF: Nyitás közben is elfogad újabb parancsot. Encoder ON: Tiltva OFF: Engedélyezve Rádió ON: Csak ugrókódos adók OFF: Ugró és fixkódos adók Minden beállítás után a vezérlést újra kell indítani, egy ki és bekapcsolással! Kiskapu funkció A kiskapu funkció, a COM (19. sorkapocs), és az PED (18. sorkapocs) kontaktus indításával történik. Beköthetõ ezekre a pontokra egy nyomógomb, valamint a rádió-távirányító 2. csatornakimenete is alkalmas erre a funkcióra. Abban az esetben, ha a távirányítóval kívánja indítani, kösse össze a 19. sorkapocs pontját a 2.CH (29. sorkapocs) pontjával, valamint a PED (18. sorkapocs) pontját a 2.CH (28. sorkapocs) pontjával.

11 11. oldal Végállások tanítása és az enkóder beállítás A vezérlés a végállás pozíciókat és a munkaidõt automatikusan tanulja. Enkóder: Az enkódert a 7DIP OFF-ra állításával lehet bekapcsolni, ekkor az elsõ munkaciklus alatt a vezérlés megtanulja a végállás helyzeteket lassított módban, majd a következõ ciklusban már a lassítást az enkóder által megadott pozícióban végzi el. Sokkal pontosabb mûködést eredményez. A beállítások erõsen függnek a kapu dinamikai tulajdonságaitól. Ez a lehetõség egy finombeállítást tesz lehetõvé. Kapcsolja le, majd vissza a tápfeszültséget, majd ellenõrizze a helyes mûködést! A LED-ek jelzései LED DAS LED FCC LED FCA LED FTC LED STOP LED PP LED OPEN LED CLOSE LED D1 Kialszik, amikor a DAS bemenet aktív. Kialszik, amikor a zárási végállás kapcsoló bekapcsol. Kialszik, amikor a nyitási végállás kapcsoló bekapcsol. Kialszik, amikor a fotocella útjába akadály kerül. Kialszik, amikor a STOP bemenet aktív. Világít, amikor a STEP BY STEP bemenet aktív. Világít, amikor a nyitási bemenet aktív Világít, amikor a zárási bemenet aktív Villog, amikor a tápfeszültség jelen van és a vezérlés mûködése rendben van. Rádiókódok tanítása: Nyomja meg egyszer a PGM gombot kb. 1mp-re, majd engedje el. Ekkor a nyomógomb melletti D1 LED villogni kezd másodpercenként. Nyomja meg a távirányító egyik gombját 10mp-en belül, ekkor feltanította a vezérlést a START/STOP funkcióra. A tanítás módból való kilépéshez várjon 10mp-t vagy nyomja meg egyszer a PGM gombot. (a LED 3mp-es villogásba vált át). Második csatorna feltanítása Nyomja meg egymás után kétszer a PGM gombot, ekkor a D1 LED folyamatos fényre vált át. Nyomja meg a távirányító gombját (ne a már feltanított gombot!) A tanítás módból való kilépéshez várjon 10mp-t vagy nyomja meg egyszer a PGM gombot. (a LED 3mp-es villogásba vált át). A kettes csatorna mûködését a vezérlõ elektronikán található relé kattanása jelzi. A rádióadók törlése: Nyomja meg és tartsa lenyomva a PGM gombot 15mp-ig. A LED sûrûen villogni kezd. A távirányító kódok törölve lettek. A vevõ 64db különbözõ kódolású adót tud megtanulni. Ha csak ugrókódos adókat használ, akkor a DIP8-as kapcsolót állítsa ON helyzetbe. A processzor a rádiókódok adóit egy EEPROM memóriába tárolja el. Ha tele van, akkor a D1 LED szakaszosan villogni kezd, és nem engedi további tanításra a rádióvevõt.
