Zaj-és rezgésvédelem a gyakorlatban

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Zaj-és rezgésvédelem a gyakorlatban"

József Kovács
9 évvel ezelőtt
Látták:

1 TTDExpert Zrt Bp, Basa u. 22. Tel.: Zaj-és rezgésvédelem a gyakorlatban Budapesti 4.sz. Metró vonal vágányépítés során alkalmazott zaj- és rezgésvédelem és annak tapasztalatai 1

2 Meghatározások és alapfogalmak Zaj: nem kívánatos hanghatás, mely negatívan hat az emberre. A dobhártya által érzékelt hangnyomás, vagyis a levegő által közvetített longitudinális hullámok által keltett légnyomás Zavaró Akadályozó Egészségkárosító 2

A dobhártya által érzékelt hangnyomás, vagyis a levegő által

3 Zajvédelmi megoldások. Gerjesztés csökkentése Közvetlen a zajforrásnál A zajforrás és az érzékelő közötti térben Az érzékelési ponton 3

4 Hangerősség A mérhető érték a nyomás (Pa), illetve teljesítmény sűrűség W/m 2. A gyakorlati életben a zaj mértékét, vagyis a hangerősséget db-benszokás megadni, ami két mennyiség arányának logaritmikus mértéke. A decibel logaritmikus skálája megfelel az emberi halló- és látószerv működésének, ezért alkalmazzuk. Számítási módja: X db = 10 log 10 (X/X o ) 3 db 2-szeres teljesítmény, 10 db 10-szeres teljesítmény; 120 db 1 milliárdszoros teljesítmény Referencia érték a gyakorlati alkalmazásnál: (X 0 ) = W/m 2 ami kb. az emberi fül érzékelési küszöbe 4

A decibel logaritmikus skálája megfelel az emberi halló- és látószerv működésének, ezért alkalmazzuk.

5 Követelmények : Jogszabályi előírások: 8/2002. (III.22.) KöM-EüM együttes rendelet Megengedett zajterhelés: Megengedett rezgésterhelés: Zajtól védendő helyiség Határérték (LTH) az LAM megítélési szintre (db) nappal 6-22 óra éjjel 22-6 óra 1. Kórtermek és betegszobák Kórházak, rendelőintézetek kezelő- és műtőhelyiségei Egyéb orvosi rendelő- és kezelőhelyiségek Tantermek, előadó- és foglalkoztató termek bölcsődékben, óvodákban és oktatási intézményekben; ülés- és tárgyalótermek; könyvtári olvasótermek; tanári szobák; intézmények akusztikai szempontból igényes irodahelyiségei Lakószobák lakásokban, szociális otthonokban, üdülőkben Lakószobák szállodákban, panziókban, munkásszállókban, diákotthonokban, üdülőházakban 7. Étkezőkonyha, étkezőhelyiség lakásokban Szállodák, panziók, üdülők, szociális otthonok, 50 munkásszállók és diákotthonok közös helyiségei 9. Éttermek, eszpresszók Kereskedelmi, vendéglátó épület eladóterei, illetve vendéglátó helyiségei; várótermek; intézmények akusztikai szempontból kevésbé igényes helyiségei 60 Sorszám Sorszám Épület, helyiség Rezgésterhelési határérték (mm/s2) AM A0 Amax 1. Rezgésre különösen érzékeny helyiség (pl. műtő) 3 3, Lakóépület, üdülőépület, szociális otthon, szálláshely-szolgáltató épület, kórház, szanatórium lakó- és pihenőhelyiségei nappal 6-22 óra éjjel 22-6 óra 3. Kulturális, vallási létesítmények nagyobb figyelmet igénylő helyiségei (pl. hangversenyterem, templom); bölcsőde, óvoda foglalkoztató helyiségei; orvosi rendelő 4. Művelődési, oktatási, igazgatási és irodaépület nagyobb figyelmet igénylő helyiségei (pl. tanterem, számítógépterem, könyvtári olvasóterem, tervezőiroda, diszpécserközpont); színházak, mozik nézőterei; magasabb komfortfokozatú szállodák közös terei 5. Kereskedelmi, vendéglátó épület eladó-, illetve vendéglátó terei; sportlétesítmények nézőtere; középületek folyosói, előcsarnokai

Kórtermek és betegszobák 35 30 2. Kórházak, rendelőintézetek kezelő- és műtőhelyiségei 35 3. Egyéb orvosi rendelő- és kezelőhelyiségek 40 4.

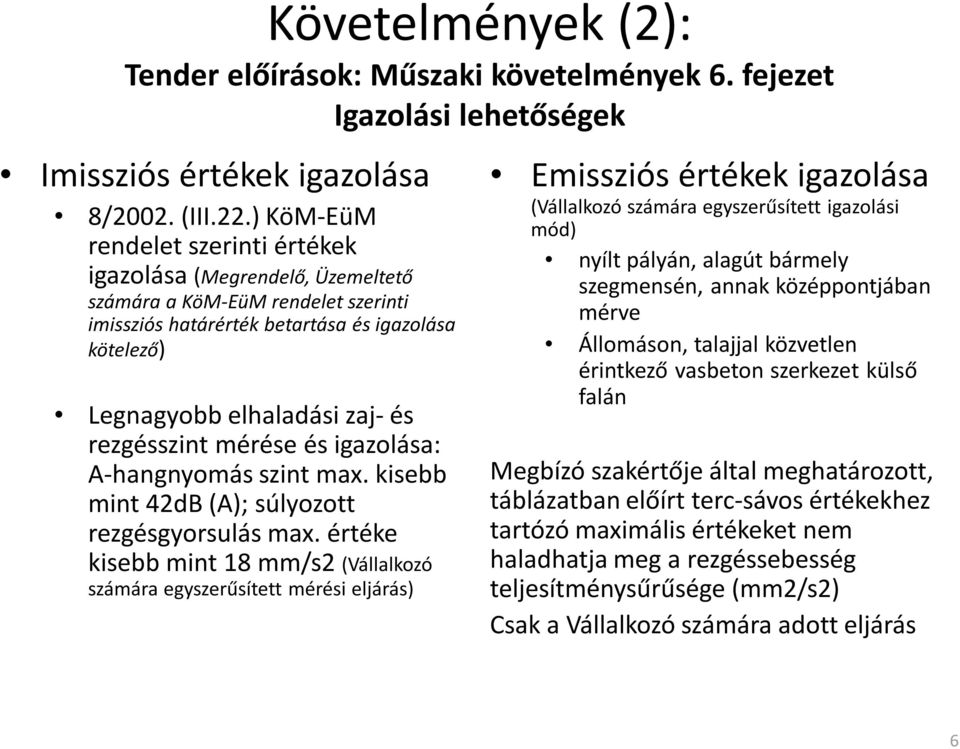

6 Követelmények (2): Tender előírások: Műszaki követelmények 6. fejezet Igazolási lehetőségek Imissziós értékek igazolása 8/2002. (III.22.) KöM-EüM rendelet szerinti értékek igazolása (Megrendelő, Üzemeltető számára a KöM-EüM rendelet szerinti imissziós határérték betartása és igazolása kötelező) Legnagyobb elhaladási zaj-és rezgésszint mérése és igazolása: A-hangnyomás szint max. kisebb mint 42dB (A); súlyozott rezgésgyorsulás max. értéke kisebb mint 18 mm/s2 (Vállalkozó számára egyszerűsített mérési eljárás) Emissziós értékek igazolása (Vállalkozó számára egyszerűsített igazolási mód) nyílt pályán, alagút bármely szegmensén, annak középpontjában mérve Állomáson, talajjal közvetlen érintkező vasbeton szerkezet külső falán Megbízó szakértője által meghatározott, táblázatban előírt terc-sávos értékekhez tartózó maximális értékeket nem haladhatja meg a rezgéssebesség teljesítménysűrűsége (mm2/s2) Csak a Vállalkozó számára adott eljárás 6

rezgésszint mérése és igazolása: A-hangnyomás szint max. kisebb mint 42dB (A); súlyozott rezgésgyorsulás max.

7 Követelmények (3): Tender előírások: Műszaki követelmények szerinti kategóriák Felszíni terület érzékenysége Átlagos érzékenységű területek A jelű szakaszok Fokozott érzékenységű területek B jelű szakaszok Magyar Rádió, Számítógépes központ alatti területek Épület alapozás közelebb van az alagút falához, mint 6 m Műemlék épület van felette Egyéb rezgésre érzékeny építmény alatti szakasz Talajminőség Kötött, kemény márgás talaj (jellemzően budai oldal) 1 Szemcsés üledékes talaj ( jellemzően pesti oldal és Kelenföld környéke) 2 Vonal szakasz típusa Alagút (tübbinges) Állomás Műszaki követelmények 6.1 fejezet szelvényszámokkal meghatározta a teljes vonalon, mely szakaszok milyen kategóriába tartoznak. 7

Egyéb rezgésre érzékeny építmény alatti szakasz Talajminőség Kötött, kemény márgás talaj (jellemzően budai oldal) 1 Szemcsés üledékes talaj ( jellemzően pesti oldal és Kelenföld

8 Tervezés Tender ajánlathoz kötelezően csatolni kellett az előzetes műszaki megoldást és annak számításos igazolását. Tervezésben részt vett: ArcusKft, VosslohGmbh; CDM ; BME Hálózati Rendszerek és Szolgáltatások Tanszéke Mérnök Szakértőjének többszöri észrevételezése és utasításait követően került elfogadásra a végleges megoldás Az emissziós érték igazolásánál szükséges beiktatási veszteség igazolása helyett áttértünk az imissziós érték igazolására Kiinduló adatok: Athén, Berlin, Bp. 2.sz. Metró 8

többszöri észrevételezése és utasításait követően került elfogadásra a végleges megoldás Az emissziós érték igazolásánál

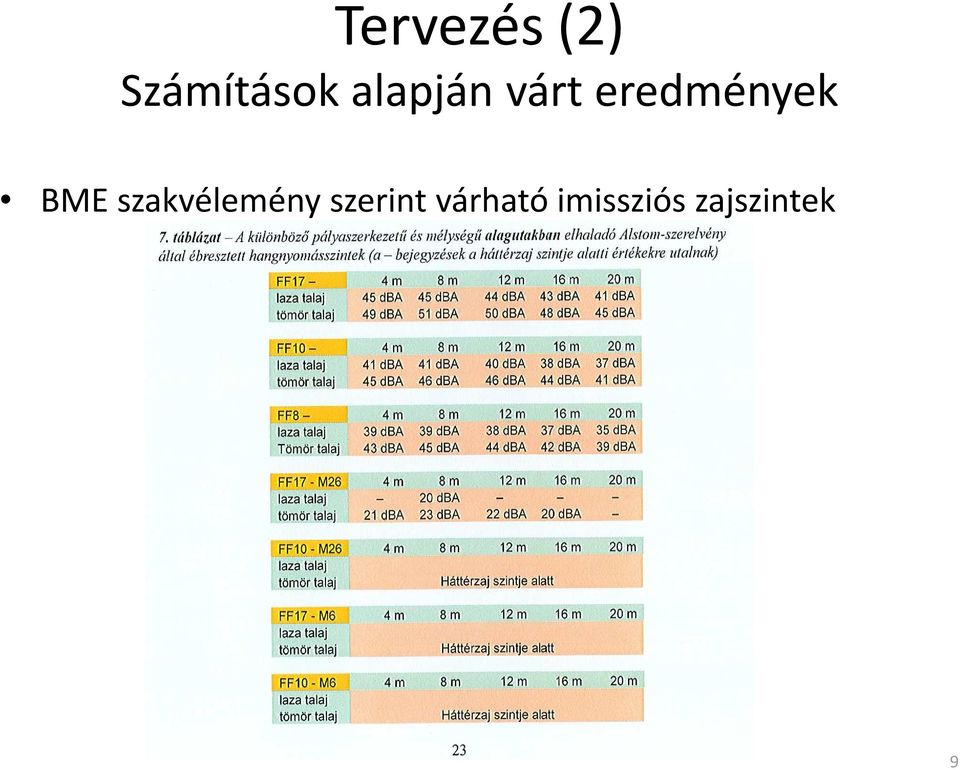

9 Tervezés (2) Számítások alapján várt eredmények BME szakvélemény szerint várható imissziós zajszintek 9

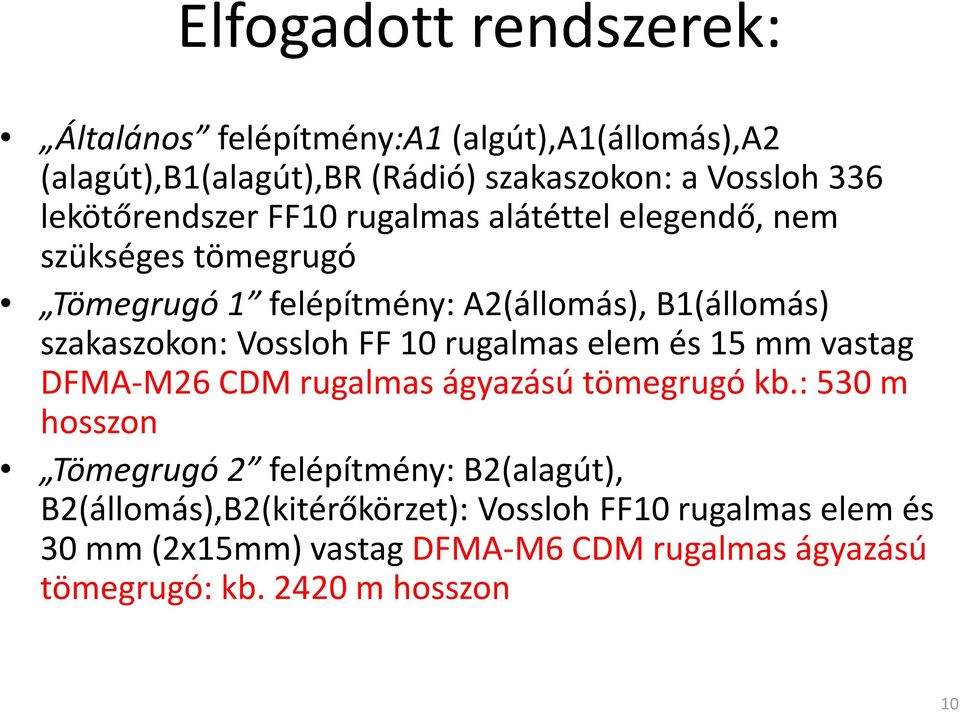

10 Elfogadott rendszerek: Általános felépítmény:a1(algút),a1(állomás),a2 (alagút),b1(alagút),br (Rádió) szakaszokon: a Vossloh336 lekötőrendszerff10 rugalmas alátéttel elegendő, nem szükséges tömegrugó Tömegrugó 1 felépítmény: A2(állomás), B1(állomás) szakaszokon: VosslohFF 10 rugalmas elem és 15 mm vastag DFMA-M26 CDM rugalmas ágyazású tömegrugó kb.: 530 m hosszon Tömegrugó 2 felépítmény: B2(alagút), B2(állomás),B2(kitérőkörzet): VosslohFF10 rugalmas elem és 30 mm (2x15mm) vastag DFMA-M6 CDM rugalmas ágyazású tömegrugó: kb m hosszon 10

VosslohFF 10 rugalmas elem és 15 mm vastag DFMA-M26 CDM rugalmas ágyazású tömegrugó kb.

11 Általános 11

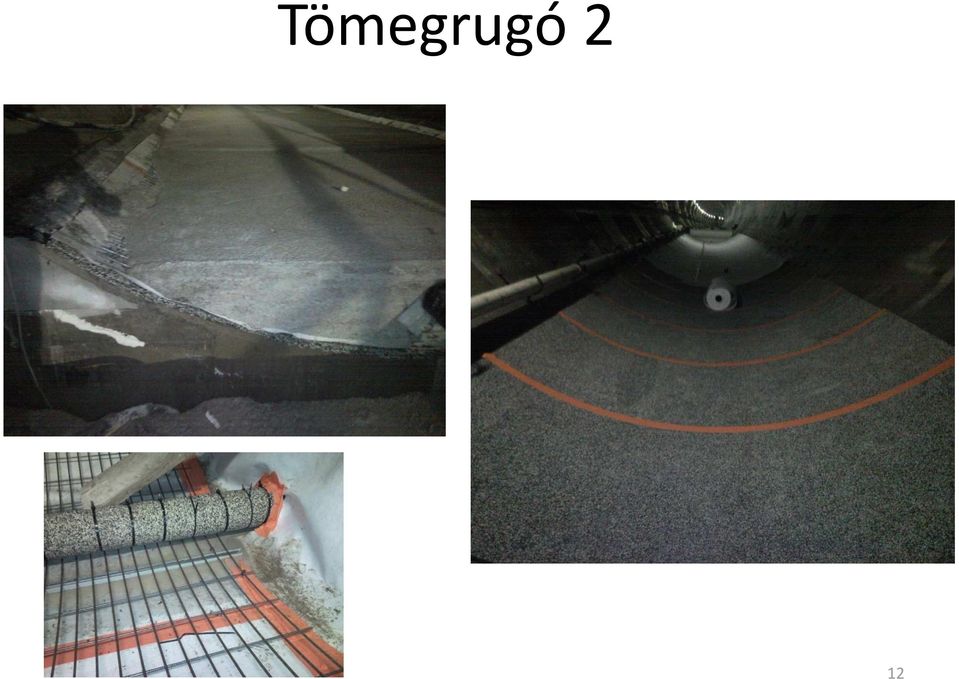

12 Tömegrugó 2 12

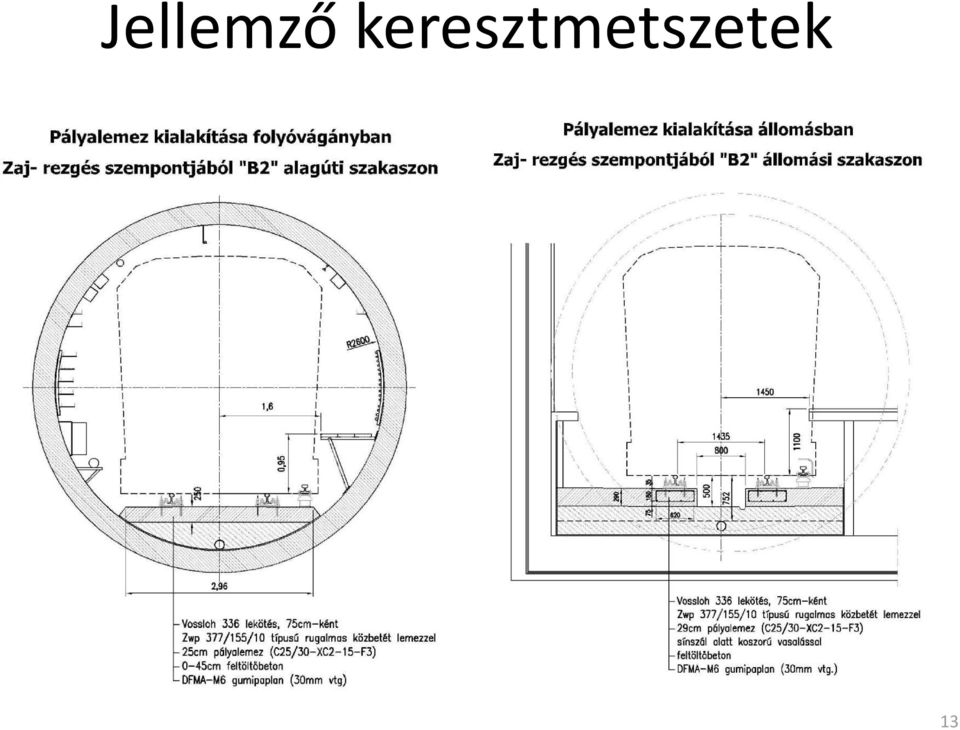

13 Jellemző keresztmetszetek 13

14 Szakaszok kiosztása: 14

15 Előzetes mérés próbavonattal 15

16 Térkép szerinti helyszínek 16

17 Követelmények teljesülésének ellenőrzése Tender kiírás szerint minimum 6 maximum 12 hónap üzemidő után Próbaüzem kezdete (Budán): november Első ellenőrzőmérések: 2013 december és 2014 január-március Forgalomba helyezés: március 26 Végső ellenőrzések: január-február Szakértők: BME, Vibrocomp 17

november Első ellenőrzőmérések: 2013 december és 2014 január-március

18 Mérési eredmények (1): december; BME mérés Vígh utca 24 Imissziós zaj: 25,2dB(A) < 42dB(A) megengedett érték Imissziós rezgés: 3,8 mm/s2 < 18 mm/s2 megengedett érték december; BME mérés Rákóczi út 73 Imissziós zaj: 27,3 db(a) Imissziós rezgés: 6,2mm/s december; Vibrocomp mérés Rákóczi út 73 Imissziós zaj: 29,9 db(a) Imissziós rezgés: 3,7 mm/s december, Vibrocomp mérés Zámori utca 10 Imissziós zaj: 31,2 db(a) Imissziós rezgés: 2,6 db(a) 18

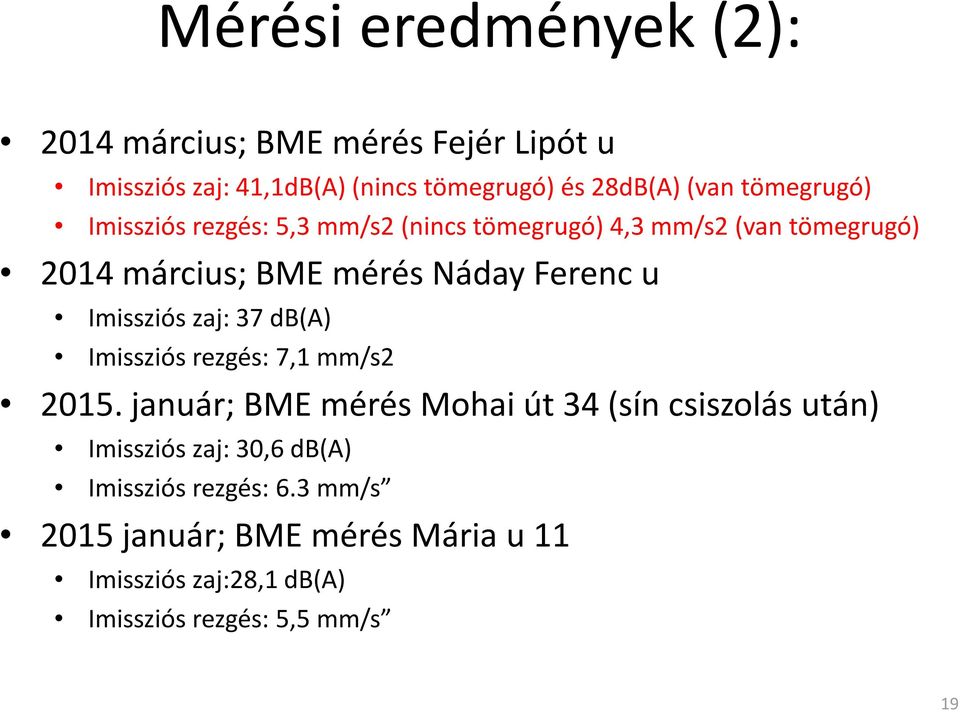

19 Mérési eredmények (2): 2014 március; BME mérés Fejér Lipót u Imissziós zaj: 41,1dB(A) (nincs tömegrugó) és 28dB(A) (van tömegrugó) Imissziós rezgés: 5,3 mm/s2 (nincs tömegrugó) 4,3 mm/s2 (van tömegrugó) 2014 március; BME mérés Náday Ferenc u Imissziós zaj: 37 db(a) Imissziós rezgés: 7,1 mm/s január; BME mérés Mohai út 34 (sín csiszolás után) Imissziós zaj: 30,6 db(a) Imissziós rezgés: 6.3 mm/s 2015 január; BME mérés Mária u 11 Imissziós zaj:28,1 db(a) Imissziós rezgés: 5,5 mm/s 19

Imissziós zaj: 37 db(a) Imissziós rezgés: 7,1 mm/s2 2015.

20 Mérési eredmények (3) Emisszió: Valamennyi mérésnél valamennyi helyszínen minden frekvencia sávban az előírt érték alatt maradt Középfrekvencia Teljesítmény sűrűség spektrum (mm2/s2/hz) általános Tömegrugó 2 Hz Követelmény mért mért követelmény E E E E E E E E-03 12,5 7.65E E-13 nagyobb 6.94E E E E-14 nagyobb 2.29E E E E-14 nagyobb 2.59E E E E E E-05 31,5 7.57E E-13 nagyobb 1.05E E E E E E E E E E E E-12 jelentősen kisebb 6.92E E E E-12 jelentősen kisebb 2.06E E E E-12 jelentősen kisebb 6.56E E E E-12 jelentősen kisebb 5.41E E E E-12 jelentősen kisebb 3.49E E E E-13 jelentősen kisebb 1.06E E-06 Ugyanabban a szelvényben vizsgálva az általános (bal vágány) és a tömegrugó 2 (jobb vágány) felépítmény 20

07E-14 nagyobb 2.29E-13 7.09E-05 20 1.91E-4 8.72E-14 nagyobb 2.59E-13 1.67E-05 25 9.51E-5 1.32E-13 8.24E-13 1.11E-05 31,5 7.57E-5 2.84E-13 nagyobb 1.05E-12 7.46E-06 40 6.04E-5 3.35E-12 9.24E-13 4.

21 Megállapítások: Valamennyi helyszínen kielégítő a zaj és rezgés védelem, a mért értékek nem haladják meg a megengedett értéket, mint imissziós követelményt A évi mérések lakossági panaszok miatt voltak, vagyis annak ellenére, hogy az eredmények jók, a zaj és rezgés érzékelhető A panaszok jellemzően a rezgésre voltak, pedig azok jelentősebb mértékben maradnak el a megengedett maximumtól A CDM paplan hatékonyan csillapítja a zaj és rezgés szintet, de a kisebb frekvenciáknál (rezgés) kevésbé hatékony A síncsiszolása érdemben csökkentette a zaj és rezgés kibocsátást 21

22 Megállapítások (2) A zaj- és rezgésterjedés (akusztika) rendkívül összetett jelenség Az emissziós értékek jobbak voltak a vártnál Az emissziós ponton a tömegrugó a rezgéscsillapításban nem mutatott eredményt, az imissziósponton mégis pozitívan hatott (interferenciák??) Tud meglepetéseket okozni Bonyolult igen körültekintő mérnöki munkát igényel Idejét múlt szemlélet, hogy építsünk be 3 cm gumipaplant. Nagyon sok a nem kiismerhető bizonytalansági tényező Zaj- és rezgéshidakra különös gondot kell fordítani A közlekedésépítésben egyre komolyabb kockázati-és költségtényező Koncepcionális szinten már ki kell választani a zaj-és rezgésvédelem módját A megvalósításban résztvevők (Megrendelő, Mérnök, Üzemeltető, Tervező, Vállalkozó, Beszállítók) összehangolt, projekt érdekeket szem előtt tartó munkája eredményezhet csak jó és gazdaságos megoldást. 22

23 Köszönet mindazoknak, akik a kivitelezés során segítségünkre voltak, a zaj és rezgésvédelem hatékony megoldásában! Mérnök, CDM, VosslohGmbh, BME, Vibrocomp Kft, Arcus Kft, Megrendelő, Üzemeltető, Szakértők és a TTDExpert Zrt. (Tóth T. D. Kft) valamennyi együttműködő kollégájának! 23

24 Köszönöm a figyelmüket! Vörös Balázs TTDExpert Zrt Bp, Basa u. 22. Tel.:
