1 A Brüel & Kjaer zajdiagnosztikai módszereinek elméleti alapjai és ipari alkalmazása Összeállította: dr. Szuhay Péter Budapest, 2013 Filename, 1

2 Hang és zaj 1. rész Dr. Szuhay Péter B & K Components Kft Filename, 2

3 A hang hordozhat információt... Filename, 3

4 Vagy zajként zavarhat... Filename, 4

5 A hang a levegőben terjed, hogy mekkora lesz... Filename, 5

6 Szabadtéri terjedés, pontforrás A hangintenzitás a felületegységre eső hangteljesítmény Filename, 6

7 A hang longitudinális hullám Filename, 7

8 A hangnyomás a 10 5 Pa légnyomás ingadozása Filename, 8

9 A decibel skála képlettel Filename, 9

10 Hangforrások: pont, vonal, sík Filename, 10

11 A hangterjedés határai, két szélsőség: Süketszoba: nincs visszaverődés Zengőszoba: teljes visszaverődés Filename, 11

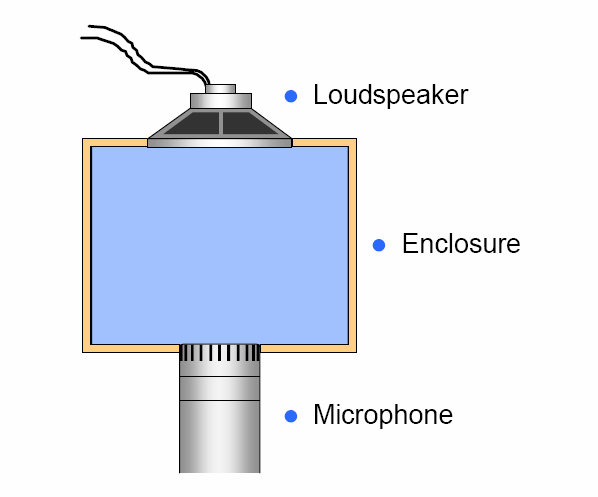

12 Speciális eset: nincs is terjedés... A doboz mérete kicsi a hang hullámhosszához képest Filename, 12

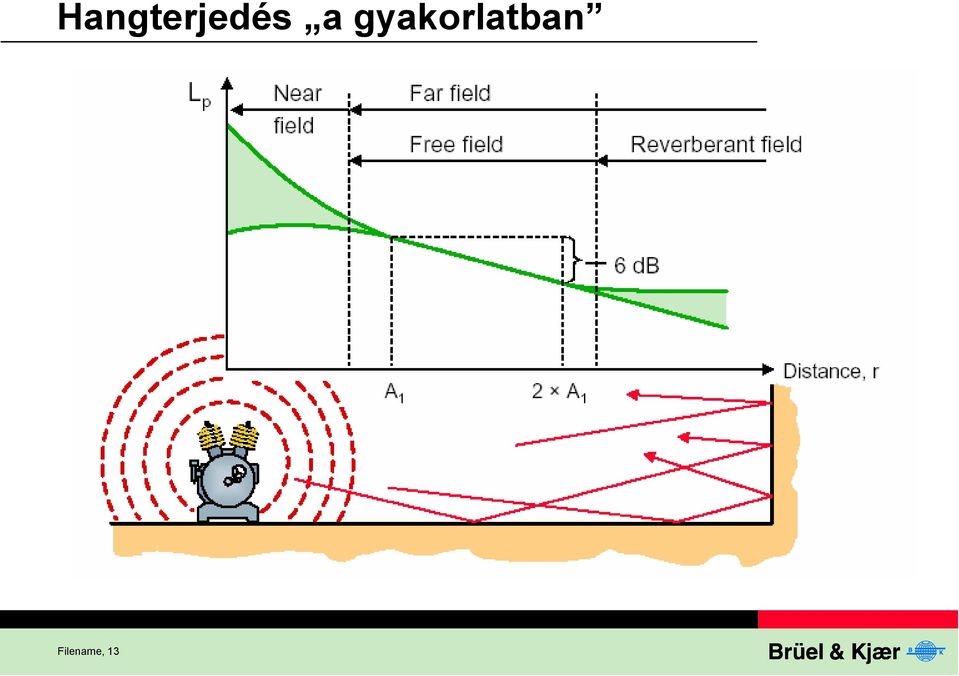

13 Hangterjedés a gyakorlatban Filename, 13

14 Két hangforrás eredője Az intenzitás összeadódik, a nyomás 1,41-szeres Filename, 14

15 Két forrásból kapott hangnyomás összegzése Filename, 15

16 Egy forrás és háttér: a kivonás szabálya Filename, 16

17 Hangforrások frekvenciatartománya Herz = periódusszám másodpercenként Filename, 17

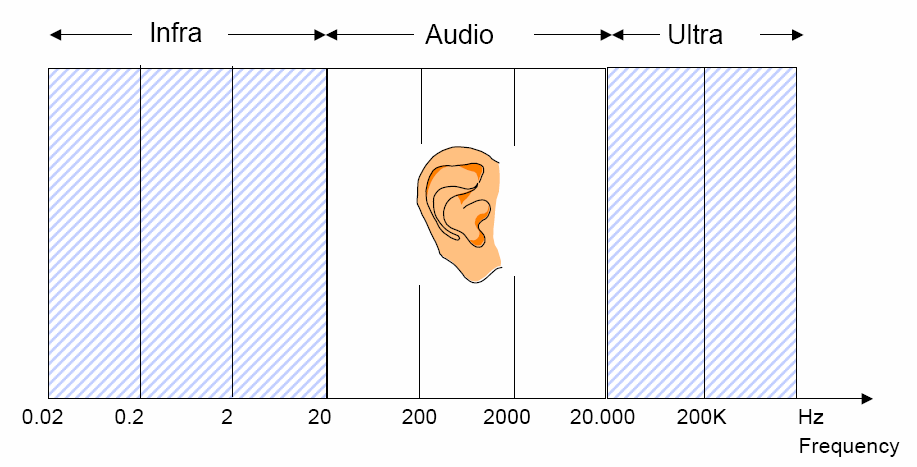

18 A hallás frekvenciatartománya Filename, 18

19 Hullámhossz és frekvencia Levegőben c = 344 méter másodpercenként Filename, 19

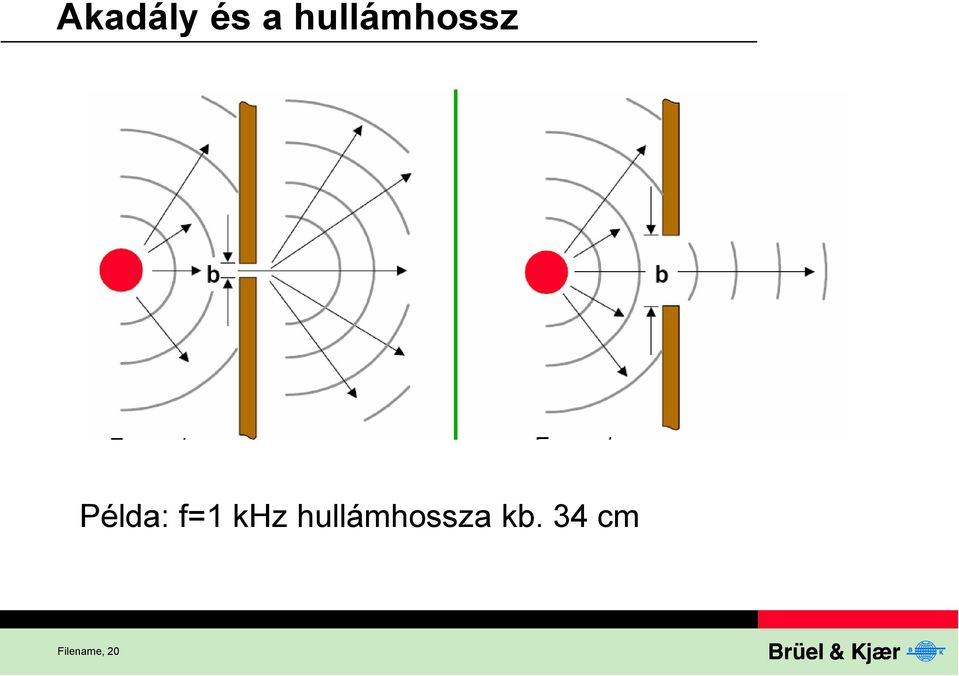

20 Akadály és a hullámhossz Példa: f=1 khz hullámhossza kb. 34 cm Filename, 20

21 Visszaverődés Akkor szép, ha a felület fő mérete a hullámhossz sokszorosa Filename, 21

22 Spektrum = frekvenciatartomány Periódikus jel --- Fourier sor Filename, 22

23 Valódi zajok és spektrumuk Filename, 23

24 Élő példa: aszinkron motor Általában az időfüggvényből semmi sem olvasható ki... Filename, 24

25 A zajmérő és benne a szűrő Filename, 25

26 A sávszűrő elvben és a valóságban Filename, 26

27 Szűrők és frekvenciaskálák Filename, 27

28 Szabványos akusztikus szűrősorok Filename, 28

29 A frekvenciatartomány a fülünk szerint Filename, 29

30 Térkép a frekvencia és a hangnyomás szerint fájdalomküszöb halláskárosodás Zene (tágabb) Beszéd (szűkebb) hallásküszöb Filename, 30

31 A fülünk frekvenciafüggése Egyforma hangosnak érezzük a zöld görbe mentén változó hangnyomásokat Filename, 31

32 Korrekciós szűrők a zajmérőkben A szűrő = általános C szűrő = nagy hangnyomásokra Filename, 32

33 A zajmérők, a mérőmikrofon Mindig kondenzátor mikrofon! Filename, 33

34 A mikrofon működési elve egyszerű... Csak megcsinálni nehéz: 12,5 mm átmérő, 5 mikron fém, 20 mikron légköz Filename, 34

35 Mikrofon tipusok (korrekciók) Filename, 35

36 Mi történik, ha a mikrofont beteszem a hangtérbe Filename, 36

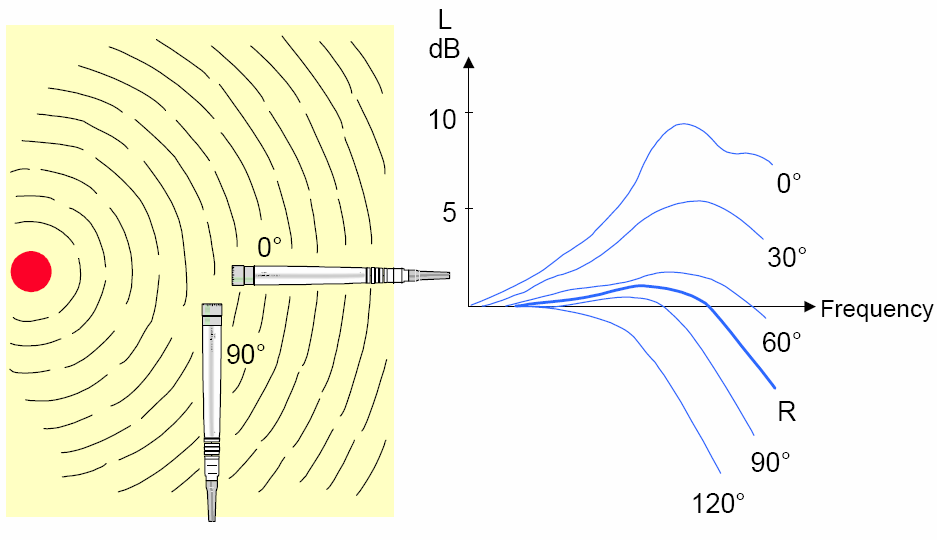

37 A növekedés irányfüggő Alapelv: azt a hangnyomást mérem, ami mikrofon nélkül lett volna Filename, 37

38 Mérés a szabványok szerint Filename, 38

39 Random mikrofonnal mérünk, ha... Ha free field a mikrofonunk, beiktatjuk a korrekciót... Filename, 39

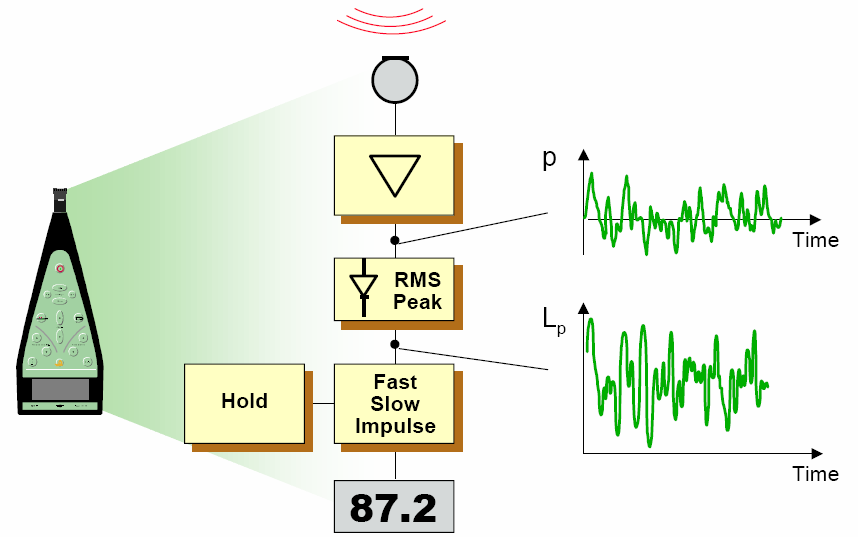

40 Hagyományos hangnyomásmérő műszer ( zajmérő ) Filename, 40

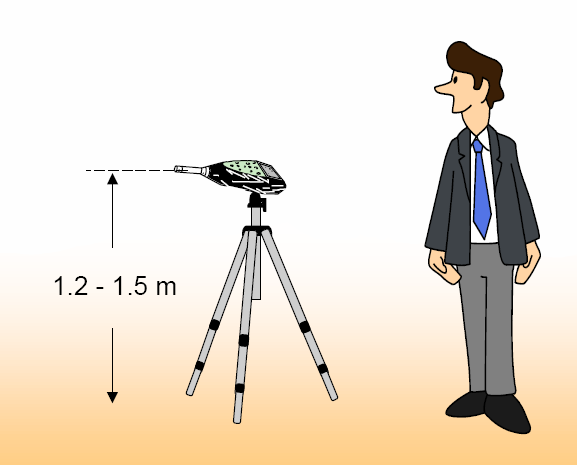

41 A detektorok: effektív és csúcsérték Filename, 41

42 Idősúlyozás Pillanatérték = exponenciális átlagolás eredménye Filename, 42

43 Az idősúlyozás hatása rövid jelenség esetén Filename, 43

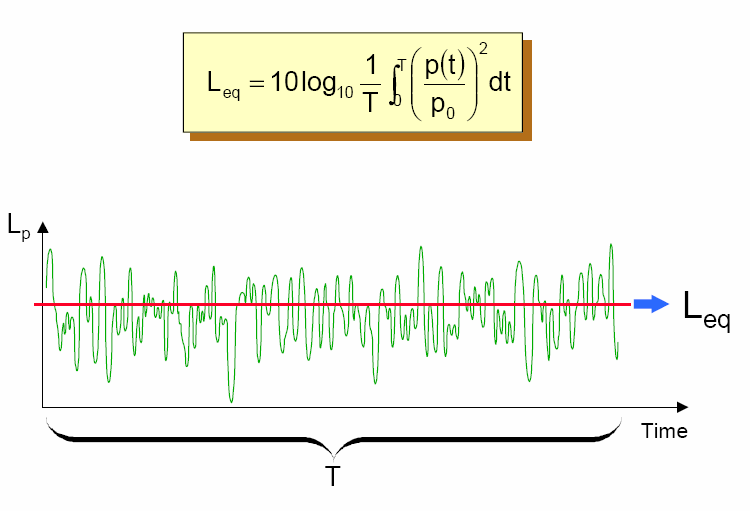

44 Ekvivalens szint Tulajdonképp határozott (hosszú) idejű effektív érték mérés Különböző műszerek kicsit másképp csinálják... Filename, 44

45 Mit látunk a műszer kijelzőjén Mindig az érvényes Leq látszik, ahogy az idő telik, egyre kevésbé változik... Filename, 45

46 Statisztika: eloszlás és sűrűségfüggvény Filename, 46

47 Modern zajmérők Mérőmikrofon Előerősítő, főerősítő, osztó Szűrő ( A, C ) A/D átlakító Jelprocesszor (DSP) Kijelzés, adatgyűjtés, illesztőegység Filename, 47

48 A gyakorlat: ha más előírás nincs... Filename, 48

49 A visszaverő homlokzattól tartsunk távolságot Filename, 49

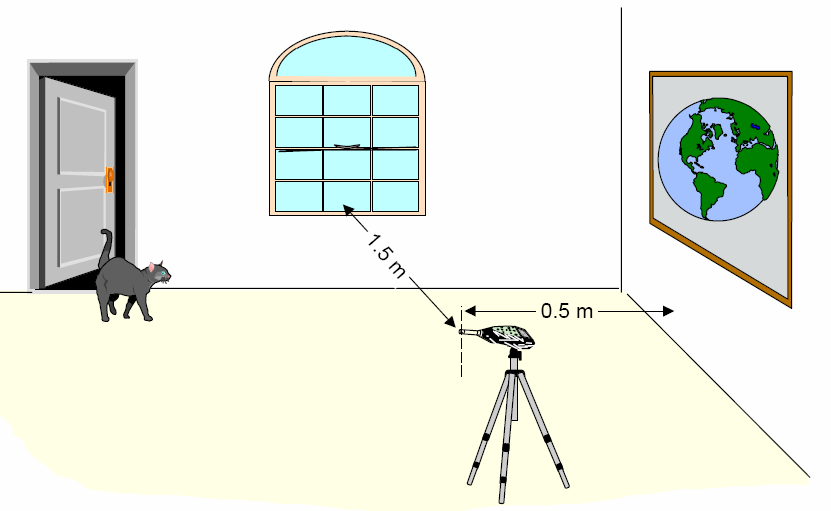

50 Helyiségben is tartsuk a távolságot Filename, 50

51 A mérő személy is visszaveri a hangot Filename, 51

52 A hatás mérhető Az EN szigorította a műszerre vonatkozó előírást Filename, 52

53 A kalibrálás elő van írva... Filename, 53

54 Köszönjük a figyelmet! Szerző: dr. Szuhay Péter B & K Components Kft Budapest Telepy u. 2/F Tel: (1) Mobil: Fax: (1) bruel@t-online.hu Skype: bkcomponents Filename, 54
