A látható zaj. MÁRKUS PÉTER zaj és rezgésvédelmi szakértő MÁRKUS MIKLÓS. MKE Biztonságtechnika továbbképző szeminárium 2015

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "A látható zaj. MÁRKUS PÉTER zaj és rezgésvédelmi szakértő MÁRKUS MIKLÓS. MKE Biztonságtechnika továbbképző szeminárium 2015"

Sarolta Németh
8 évvel ezelőtt
Látták:

1 A látható zaj MÁRKUS PÉTER zaj és rezgésvédelmi szakértő MÁRKUS MIKLÓS zaj és rezgésvédelmi szakértő MKE Biztonságtechnika továbbképző szeminárium 2015

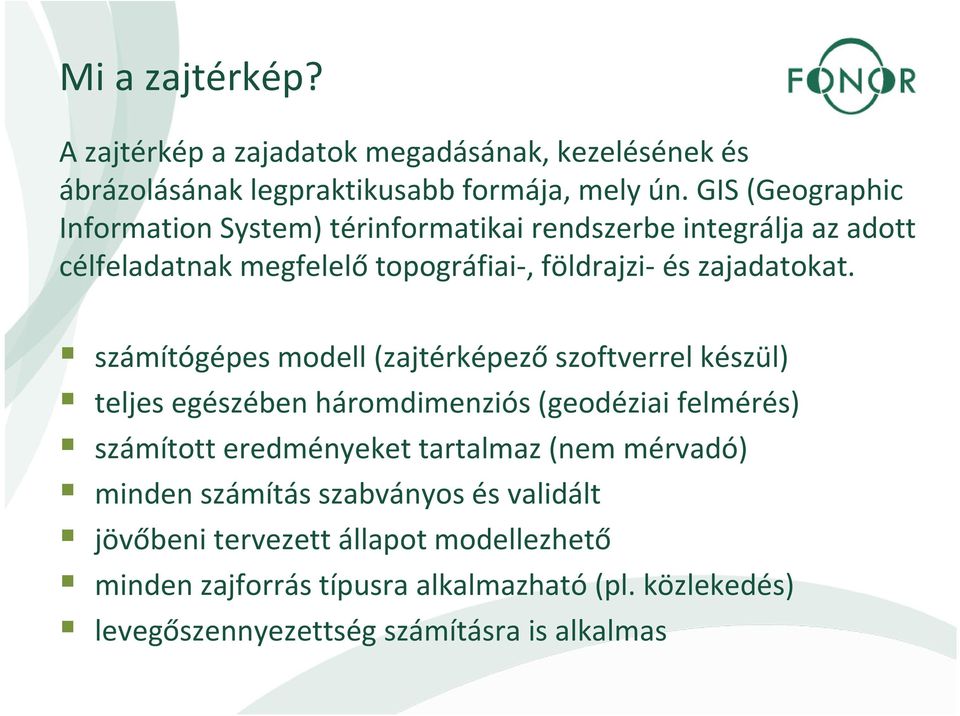

3 Mi a zajtérkép? A zajtérkép a zajadatok megadásának, kezelésének és ábrázolásának legpraktikusabb formája, mely ún. GIS (Geographic Information System) térinformatikai rendszerbe integrálja az adott célfeladatnak megfelelő topográfiai, földrajzi és zajadatokat. számítógépes modell (zajtérképező szoftverrel készül) teljes egészében háromdimenziós (geodéziai felmérés) számított eredményeket tartalmaz (nem mérvadó) minden számítás szabványos és validált jövőbeni tervezett állapot modellezhető minden zajforrás típusra alkalmazható (pl. közlekedés) levegőszennyezettség számításra is alkalmas

számítógépes modell (zajtérképező szoftverrel készül) teljes egészében háromdimenziós (geodéziai felmérés) számított eredményeket tartalmaz (nem

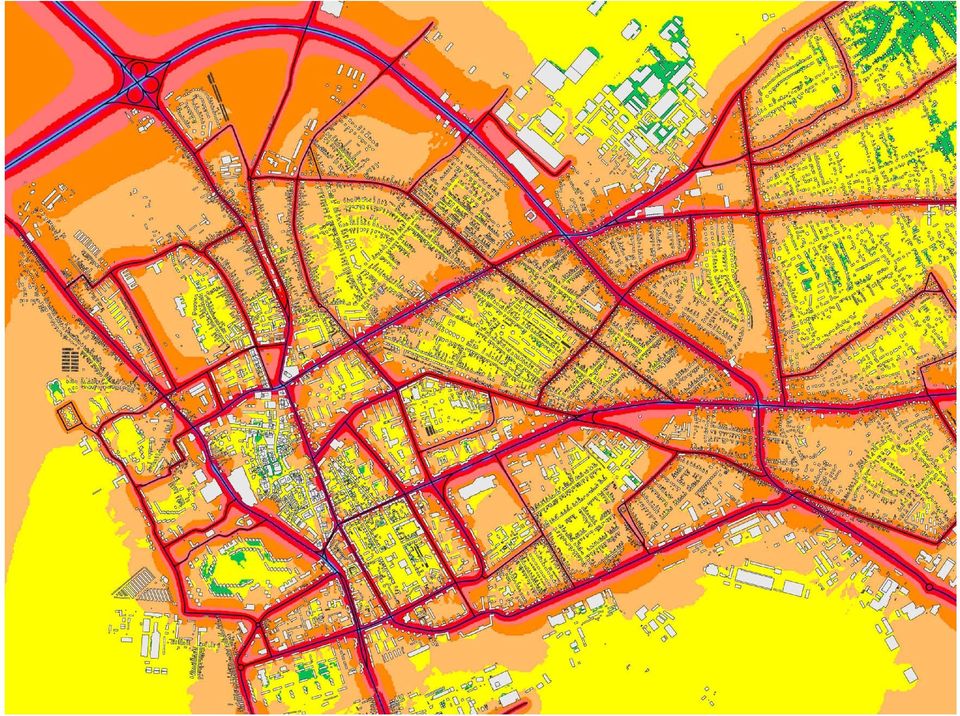

6 A zajtérképezés célja általános műszaki tervezési feladatok területfejlesztési és rendezési tervek vizsgálati része zajtól kiemelten védett, csendes területek kijelölése 49/2002 EK irányelv szerinti stratégiai zajtérkép készítése akusztikai méretezés előzetes akusztikai tervfejezetek készítéséhez egyedi zajforrások környezeti vagy belső téri terjedési modellezése zajvédelmi hatásterület meghatározása hatásvizsgálatok és közlekedésfejlesztési koncepciók tervfejezete üzemen belüli terjedési viszonyok és zajos üzemrészek feltárása zajcsökkentési megoldások várható hatásának elemzése

készítéséhez egyedi zajforrások környezeti vagy belső téri terjedési modellezése zajvédelmi hatásterület meghatározása hatásvizsgálatok és

7 Európai Parlament és Tanács 49/2002/EK irányelv stratégiai zajtérképek készítése intézkedési tervek készítése fő feletti nagyvárosok nagy forgalmú közlekedésre egységes módszerekkel egységes adatszolgáltatás az egész európai közösségre

feletti nagyvárosok nagy forgalmú közlekedésre egységes

8 JOGHARMONIZÁCIÓ Törvényi szinten: évi LIII. törvény a feladatok delegálása az Önkormányzatoknak Kormány szinten: 280/2004. (X. 20.) Korm. rendelet a 49/2002/EK irányelv átvétele Miniszteri szinten: 25/2004. (XII. 20.) KvVM rendelet részletes módszertani útmutató

10 Lakótelep geodéziai modell

11 M0 autóút geodéziai modell

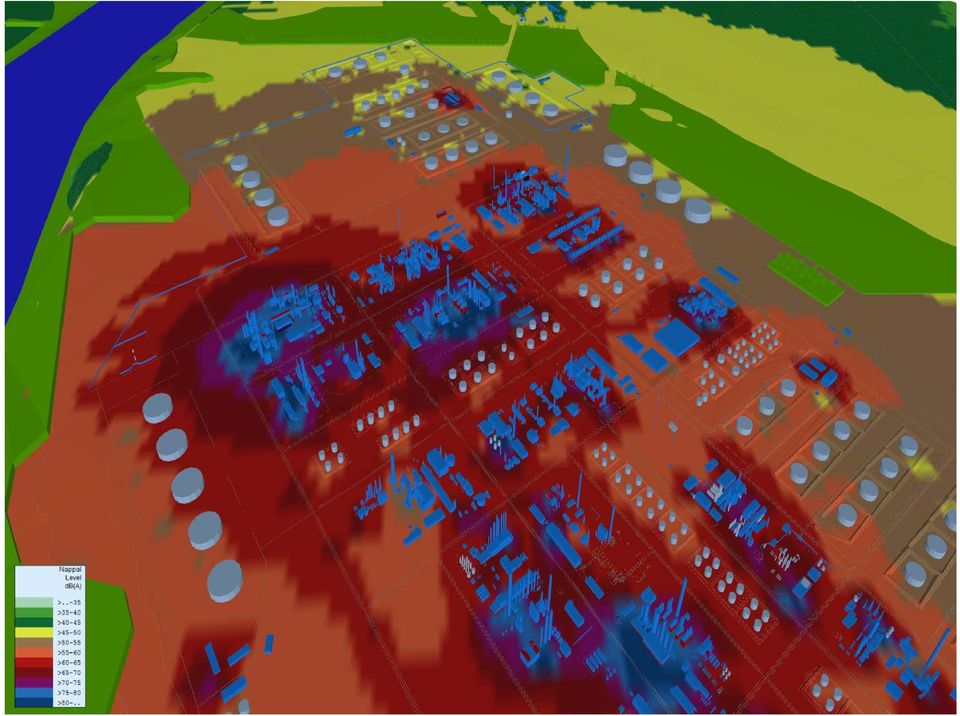

12 Üzem geodéziai modell és zajtérkép

14 több mint 20 üzemi létesítmény 4,5 km 2

16 több mint 500 mérési pont

27 Mire jó a munkahelyi zajtérkép? Előzetes akusztikai tervezés (prevenció/predikció) Munkahelyi zajtérkép készítése a várható kockázatok becslésére Nem létező vagy összetett helyzetek modellezése és elemzése Munkahelyi kockázatok kezelése Jogszabályi, hatósági és munkavédelmi elvárások teljesítése Munkahelyi zajexpozíció vizsgálata és értékelése (66/2005) Egyéni védőeszközök kiválasztása (munkavédelmi szakértői feladat) Kockázatértékelés Intézkedési terv készítés Hosszú távú zajvédelmi stratégia készítése Munkahelyi zajcsökkentés tervezése (modellezés/méretezés) Munkahelyi zajtérkép készítése a megoldások modellezésére Összetett helyzetek és megoldások elemzése

28 Többféle módon készíthető zajtérkép? számítással: szoftveres belső téri terjedési modellezéssel méréssel: műszeres vizsgálatokkal és grafikus ábrázolással Számítás (szoftveres modellezés) Mérés (műszeres vizsgálat) Célok meghatározása munkavédelem/zajcsökkentés/méretezés tervezés/prevenció/predikció Vizsgálandó üzemhelyiség kiválasztása Utózengési idő vizsgálata/becslése Geometriai paraméterek rögzítése Egyedi zajforrások/típusok meghatározása Hangteljesítményszintek vizsgálata/becslése Szabadtéri és zengőtéri terjedési modellezés Munkahelyi zajexpozíció vizsgálata Kiegészítő referencia mérések végzése Geometriai paraméterek rögzítése Munkahelyi zajtérkép készítése Ellenőrzés

29 A mérési eredményeken alapuló zajtérkép (raszteres)

30 A mérési eredményeken alapuló zajtérkép (isophon)

31 Alkalmazási területei mérési eredmények grafikus ábrázolása az alaprajzon a 66/2005. (XII. 22.) EüM rendelet szerinti jegyzőkönyv melléklete az egyenértékű A hangnyomásszint ábrázolása a zajforrások üzemszerű működése mellett (egy adott pillanatban!) munkahelyi kockázatok kezelése zajexpozíció értékelése rögzített munkahelyek esetén egyéni védőeszközök kiválasztása zajos zónák kijelölése és EVE használati területének kijelölése zajtól védett munkahelyi területek (pihenőhelyek) kijelölése kockázatértékelés és intézkedési terv készítése hosszútávúzajvédelmi stratégia készítése

32 Mire nem alkalmas a méréses zajtérkép? a zaj belső téri terjedésének modellezése és grafikus ábrázolása előzetes akusztikai tervezés és a várható kockázatok becslése nem létező vagy összetett helyzetek modellezése és elemzése változó állapotok, technológia, zajforrások hatásának prognózisa zajexpozíció elemzése változó vagy mozgó zajforrások esetén zajexpozíció elemzése több zajforrással dolgozók esetén munkahelyi zajcsökkentés tervezése (modellezés/méretezés)

33 A belső téri modellezés alapjai a zárt térben kialakuló hangnyomásszintet befolyásolják: hangteljesítményszint térfogat és belső felület hangelnyelési tényező diffúz hangtér visszavert/zengő hangtér egyensúlyi állapot szabadtéri hangtér közvetlen/gömbhullámú hangtér együttesen van jelen

34 Hangterjedés zárt térben együttesen érzékelhető: diffúz (visszavert) hangtér hatása szabadtéri terjedésű (közvetlen) hangtér hatása a két hangtér energiatartalma összeadódik: L = L W + 10 lg D + 2 4r π 4 R T megjegyzés: a zajtérképező szoftverrel történő modellezés a fenti képlet szerint is elvégezhető, vagyis az elkészített szabadtéri és zengőtéri zajmodellt logaritmikusan összegezzük a teremállandó függ: a határoló felületek méretétől a hangelnyelési tényezőtől (becslés/mérés)

35 A szükséges paraméterek Forrásadat Meghatározás módja Pontosság Utózengési idő T (s) méréssel 0,01 s Geometriai paraméterek r (m) Hangteljesítményszintek L AW (db) Azonos típusú zajforrások darabszáma n (db) Hangnyomásszintek L Aeq (db) méréssel hangnyomásszint méréssel és számítással/becsléssel helyszíni bejárás során tapasztaltak alapján hangnyomásszint méréssel 1 cm 0,1 db 0,1 db

36 Utózengési idő (emlékeztető) UTÓZENGÉS (LECSENGÉS) hangforrással energiafeltöltés kikapcsolás után az energia csökken a tér hangelnyelő képességétől függ: minél kisebb az elnyelési felület annál hosszabb idő alatt hal el a hang (vö. mélygarázs és lakószoba) a tapasztalati úton igazolt Sabine képlet: T = 0,163 V A UTÓZENGÉSI IDŐ időtartam, amely alatt a hangforrás kikapcsolása után: az energiasűrűség egymilliomod részére a hangnyomásszint 60 decibellel csökken

37 Geometriai paraméterek rögzítése

38 Geometriai paraméterek rögzítése

39 Hangteljesítményszint meghatározása gyártói adatlap/katalógus alapján tanúsítvány, típusvizsgálat, stb. szerint alapvetően A súlyozott érték általában sorozatgyártásban forgalmazott berendezések esetén hangnyomásszint méréssel és szabadtéri terjedési számítással HA a zajforrás térbeli elhelyezkedése ezt lehetővé teszi HA a környező zajforrások zajhatása ezt lehetővé teszi hangnyomásszint méréssel és szabványos számítási eljárással esetünkben az MSZ EN ISO 3746:1999 szabvány szerint

41 A modellezés folyamata nagyon hasonló a környezeti zajtérkép készítéséhez a méretek jelentősen eltérnek alaprajz raszteres vagy vektoros grafikai formátumban (esetleg AutoCAD) a helyiség, illetve munkaterület kijelölése konkáv határoló felület esetén a segédvonal mellett falszerkezet létrehozása határoló felületek és árnyékoló objektumok bevitele (csoportokba) a zajforrások rögzítése a modellezési céloknak megfelelően (csoportokba) a helyiségben felvett mérési pontok rögzítése ( Küszöbérték megadásával) a szabad hangterében mértekkel a források korrigálása ( Beépítési terv ) szabadtéri zajtérkép készítése (rácsszámítás a kijelölt területre) zengőtéri zajtérkép készítése (a zajtérkép konstansra állítása) (opcionálisan használható a szoftver Csarnok belső szint számítási eljárása) belső téri zajtérkép készítése (a két zajtérkép energetikai Csatolása )

42 Szoftveres belsőtéri zajtérkép (3D modell)

43 Szoftveres belsőtéri zajtérkép (rácsszámítás)

44 Munkavédelmi alkalmazás (egységes skálázás)

45 Munkavédelmi alkalmazás (határérték skála)

49 KOMPLEX MEGOLDÁS Akkreditált munkahelyi zajvizsgálat 66/2005. (XII. 22.) EüM rendelet szerinti vizsgálat és értékelés 3/2002. (II. 8.) SzCsM EüM együttes rendelet szerinti értékelés vizsgálati jegyzőkönyv és szakértői vélemény készítése beavatkozási határértékek szerinti intézkedésekre javaslatok tétele EVE megfelelőség ellenőrzése SNR módszerrel (pontatlan) Munkahelyi zajtérkép készítés céloknak megfelelő szakmailag előre egyeztetett módszerrel egyedi raszterben és skálázással (a zónák kijelöléséhez) elektronikusan csatolás a kockázatértékeléshez vagy intézkedési tervhez Egyéni hallásvédő eszköz kiválasztás MSZ EN 458:2005 szabvány szerinti részletes elemzés és értékelés külön munkakörönként és védőeszköz típusonként speciális (pl. impulzusos) zajforrások figyelembe vétele

50 TELJES KÖRŰ MEGOLDÁS munkahelyi zajterhelés vizsgálat 66/2005. (XII. 22.) EüM rendelet szerinti vizsgálat és értékelés 3/2002. (II. 8.) SzCsM EüM együttes rendelet szerinti értékelés munkahelyi zajtérkép készítés egyéni hallásvédő eszköz kiválasztás munkahelyi levegőszennyezettség vizsgálat MSZ, OSHA, és NIOSH vizsgálati előírások alapján 25/2000. (IX. 30.) EüM SzCsM együttes rendelet szerinti értékelés szilárd fázisra történő mintavétel, totál és respirábilis por mintavétel CO, CO 2, NO, NO 2, O 2, H 2 S, CH 4 és további mintegy 20 féle illékony anyag komfort és klíma vizsgálat 3/2002. (II. 8.) SzCsM EüM együttes rendelet szerint mesterséges megvilágítás vizsgálat MSZ EN :2003 szabvány alapján

51 TELJES KÖRŰ MEGOLDÁS EGYÜTTES MEGRENDELÉS ESETÉN: kevesebb kiszállás egy alkalommal párhuzamosan mérhetők a különböző feladatok kevesebb erőforrás kevesebb vizsgáló munkatárs szükséges a mérésekhez kevesebb idő szükséges a teljes feladat elvégzéséhez kevesebb adatfeldolgozás és dokumentálás egyes jegyzőkönyvekhez hasonló forrásadatok szükségesek egyes szakterületek/feladatok között lehetnek átfedések dokumentációk rövidebb idő alatt összeállíthatók kevesebb költség és idő

54 Köszönöm a figyelmet! Márkus Péter szakértő fonor@fonor.hu
