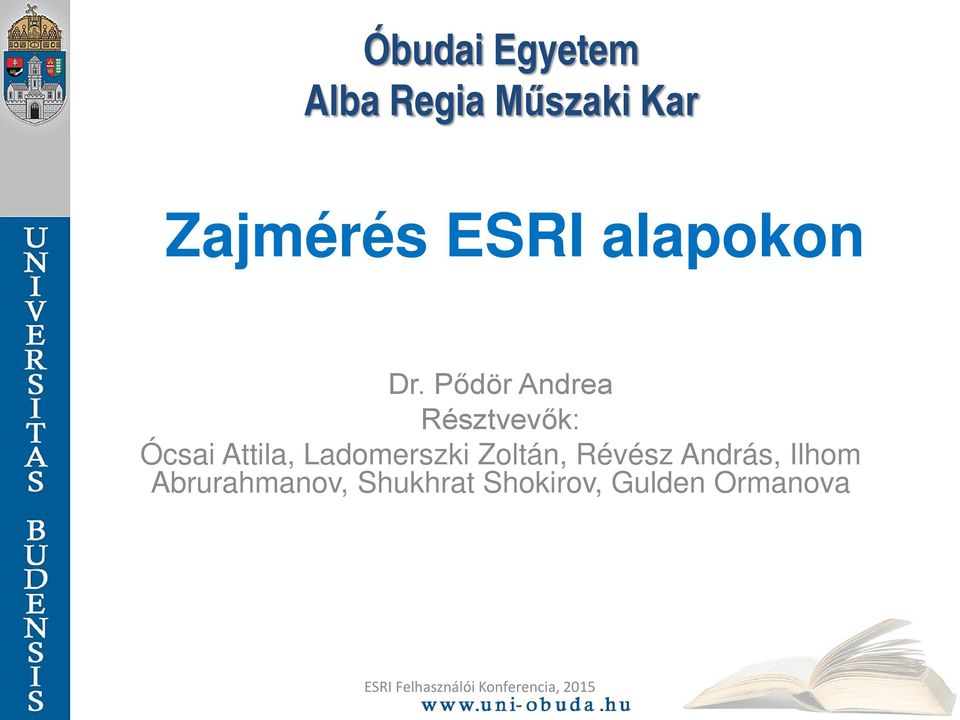

1 Óbudai Egyetem Alba Regia Műszaki Kar Zajmérés ESRI alapokon Dr. Pődör Andrea Résztvevők: Ócsai Attila, Ladomerszki Zoltán, Révész András, Ilhom Abrurahmanov, Shukhrat Shokirov, Gulden Ormanova

2 Mi is a hang? A hang nem más, mint az emberi fül által érzékelt ingerek variációja Az emberi fül a 20 Hz alatti valamint a Hz (20KHz) feletti rezgés frekvenciákat nem képes észlelni A hangterjedés hanghullámok útján valósul meg Hullámhossz (λ)

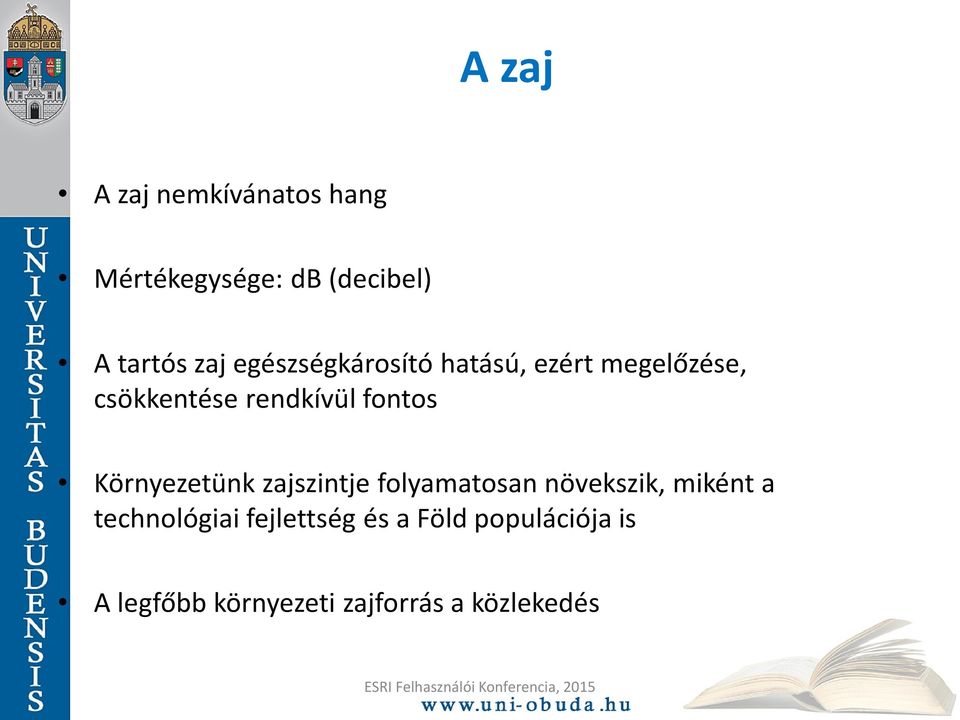

3 A zaj A zaj nemkívánatos hang Mértékegysége: db (decibel) A tartós zaj egészségkárosító hatású, ezért megelőzése, csökkentése rendkívül fontos Környezetünk zajszintje folyamatosan növekszik, miként a technológiai fejlettség és a Föld populációja is A legfőbb környezeti zajforrás a közlekedés

4 A hallható zajok osztályozása 30 db zajszint: pszichés 65 db zajszint: vegetatív 90 db zajszint: hallószervi 120 db zajszint: fájdalomküszöb 130 db zajszint: maradandó halláskárosodás 160 db zajszint: dobhártyarepedés 175 db zajszint: halálos

5 Stratégiai zajtérképek A zajtérképeken ábrázolják : Budapest stratégiai zajtérképe a zajforrásokat (pl.: közutak, vasutak, repülőterek, ipari létesítmények), a hangterjedés útjában álló akadályokat (pl.: zajvédő falak, töltések, magasabb építmények) a zajtól védendő épületeket (pl.: lakóépületek, egészségügyi intézetek, oktatási intézetek).

6 Felhasznált szoftverek ArcGIS for Android Sound meter pro Noise meter ArcGIS Online Arcmap Arcscene

7 ArcGIS for Android Fontosabb funkciói: Szinkronozálási lehetőség az ArcGIS Online fiókunkkal. Shape fileok megnyitása Leíró adatok megjelenítése Rétegek ki/be kapcsolása Műholdas poziciókövetés Távolság/terület mérés, számítás Attributum adatok megjelenítése

8 Zajmérő programok Közös jellemzők: LAeq, LPeak, LAmin, LAmax mérés és megjelenítés Grafikus megjelenítés Szabadon testreszabható adatrögzítés Kalibrálási lehetőség Statisztikák megjelenítése Adatok exportálása csv. Formátumba Felhasználóbarát kezelőfelület Noise meter

9 Sound meter pro Kalibrálási lehetőségek

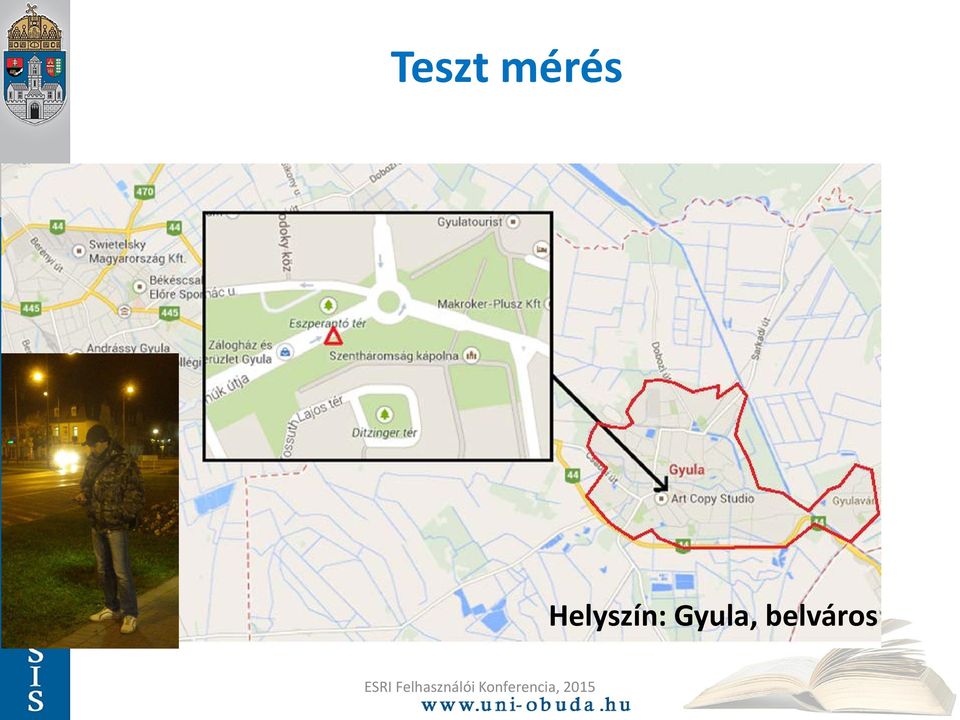

10 Teszt mérés Helyszín: Gyula, belváros

11 Teszt mérés eredménye Eltérések db érték LAmin LAmax LAeq :00-7:00 11:00-12:00 14:00-15:00 17:00-18:00 21:00-22:00 mérési időpontok

12 Ismételt zajszintmérés Helyszín: Feladat: A 2012-es adatok beszerzése Adatok megjelenítése térképi állományon Új mérések elvégzése Székesfehérvár, belváros Adatok összehasonlítása

13 Ismételt zajszintmérés 85 LAeq érték eltérések db érték Pont neve

14 A Palotavárosi mérés (mintaterület)

15 IDW interpoláció

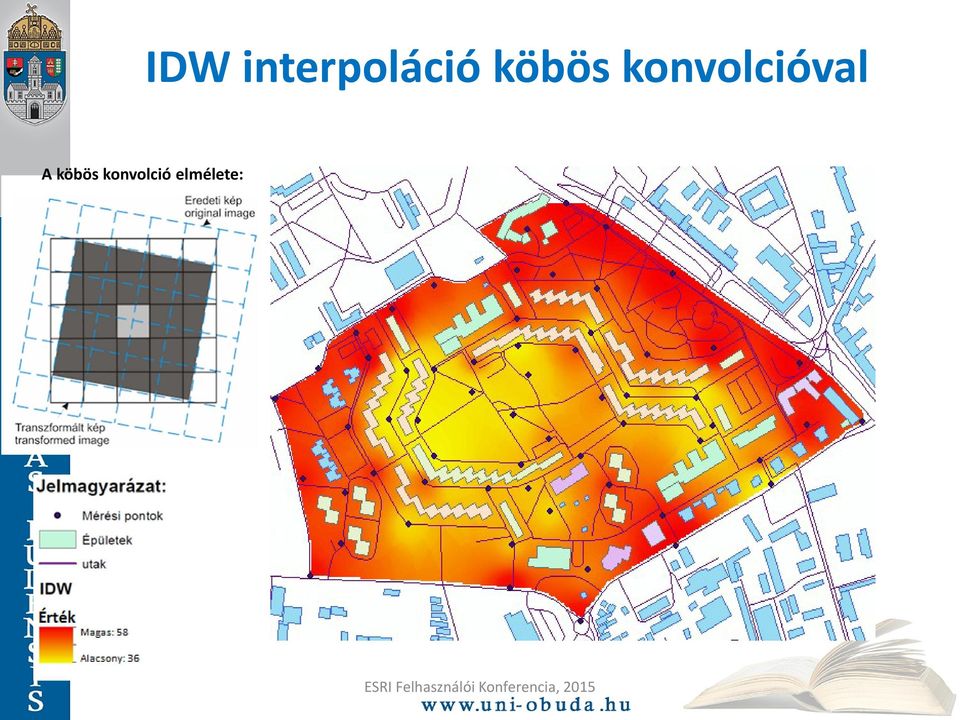

16 IDW interpoláció köbös konvolcióval A köbös konvolció elmélete:

17 IDW interpoláció köbös konvolcióval, szintvonalakkal

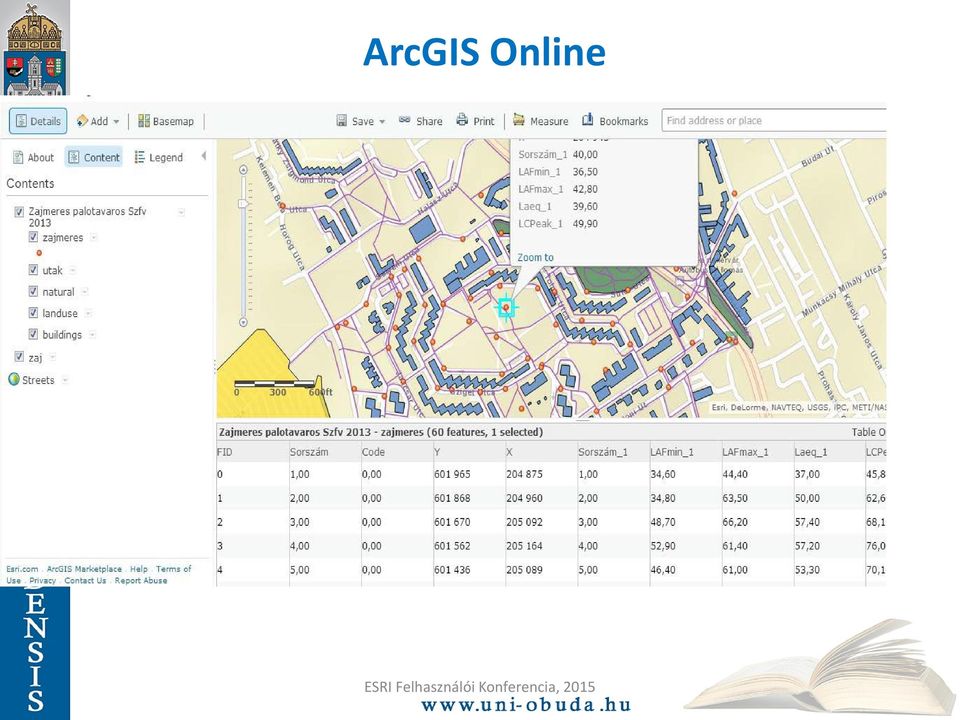

18 ArcGIS Online

19 3D modell

20 Zajmérés Sopronban MSc-s hallgatókkal Két időpontban történtek mérések(10 és 1 óra között (ezt átlagos szintnek tekintettük), 5-7 között csúcs időszak, a legnagyobb napi zajterhelés munkanapokon Alaptérképként az Openstreetmap-et használtuk, ezen történt a mérési pontok tervezése Okostelefonokat használtunk Trimble Juno SB kézi GPS-el történt a mérési pontok koordinátáinak meghatározása Minden mérési pontot két különböző időpontban mértünk összesen mintegy 300 mérési ponton mértünk a városban Az adatokat ArcMap 10.2 ben dolgoztuk fel és egy egyszerű interpolációs technikát választva hoztuk létre térképeinket

21

22 Bánya zajterhelésének mérése-tdk munka Felhasznált eszközök Okostelefonok: ZTE WayteQ Libra Sony Xperia E1 Professzionális zajszintmérő: Voltcraft SL ,5Hz-8kHz dB A/C szűrő 22

23 Felhasznált szoftverek Megjelenítés: ArcGIS Desktop Mérés: Sound Meter 23

24 SPL Meter 24

25 Munkaterület 25

26 26

27

28 Eredmények TIN SL-200 Sony ZTE
