Objektumorientált szoftverfejlesztés IV. előadás. Diagramok készítése CASE eszközzel. <Előadó neve és elérhetősége>

Átírás

1 Objektumorientált szoftverfejlesztés IV. előadás Diagramok készítése CASE eszközzel <Előadó neve és elérhetősége> :03 Gábor Dénes Főiskola 1

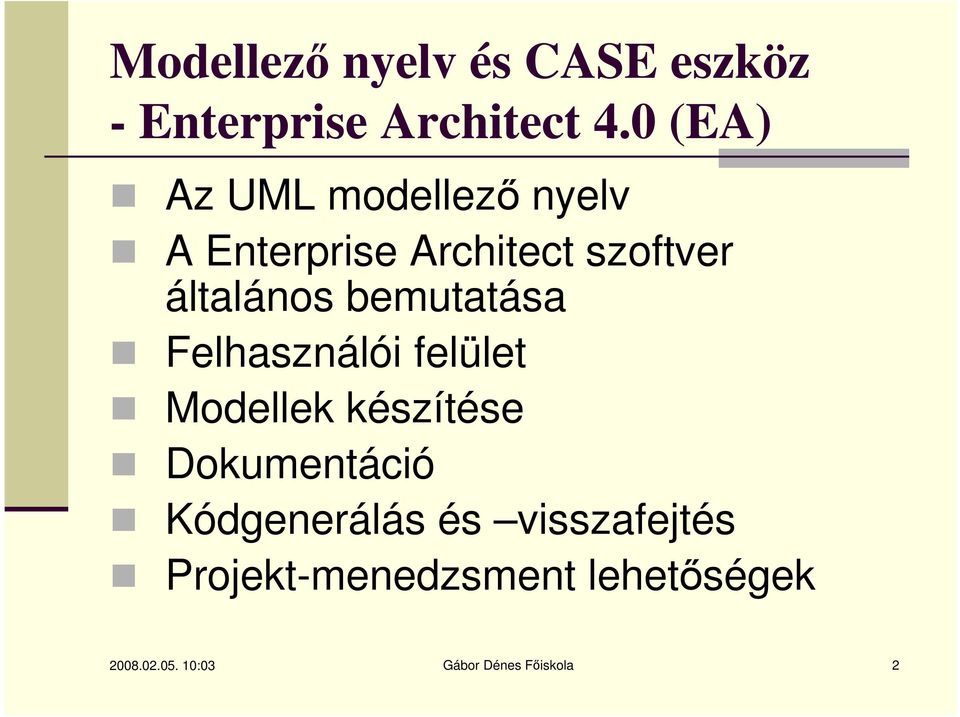

2 Modellező nyelv és CASE eszköz - Enterprise Architect 4.0 (EA) Az UML modellező nyelv A Enterprise Architect szoftver általános bemutatása Felhasználói felület Modellek készítése Dokumentáció Kódgenerálás és visszafejtés Projekt-menedzsment lehetőségek :03 Gábor Dénes Főiskola 2

3 A modellező nyelv célja, rendeltetése A módszertan keretében elkészült tervek, modellek egységes jelrendszerrel történő leírásához, ábrázolásához biztosít: jelkészletet (nyelvi szintaktika) metamodellt (nyelvi szemantika) UML: tartalmaz grafikus és szöveges lehetőségeket A modellező nyelv olyan szimbólum- és szabályrendszer, amely a tartalmat a szimbólumok szabályoknak megfelelő alkalmazásával mutatja be :03 Gábor Dénes Főiskola 3

4 Felhasználási lehetőségek Az UML felhasználható a fejlesztési folyamat fázisaiban elkészült tervezésimodellezési termékek: szemléltetésére, specifikálására, dokumentálására :03 Gábor Dénes Főiskola 4

5 Enterprise Architect - a szoftver általános bemutatása A szoftvert fejlesztő cég Sparx Systems Co. ( A szoftver szolgáltatásai Szoftver- és hardverrendszerek komplex modellezése, dinamikus és statikus modellek készítése C++, Java, C#, VB.Net, Delphi, PHP és Visual Basic nyelveken kódgenerálás, illetve visszafejtés, Adatmodellek és a kapcsolódó SQL DDL script-ek készítése, A modellek egymással összefüggő kialakítása, kapcsolatok menedzselése a modellelemek között, Telepítési, implementációs és komponensmodellek kialakítása, Projekt-menedzsment támogatás, Erőforrások tervezése, RTF és HTML dokumentáció készítése, A modellek exportálása-importálása XMI formátumban, UML minták importálása, stb :03 Gábor Dénes Főiskola 5

6 Telepítés A program legfrissebb változatai mindig letölthetők a cég weblapjáról (easetup.exe vagy easetupfull.exe, ~15 Mbyte) jelenlegi verzió: 4.0 A demo változat napig működik Különbség a demo és a regisztrált változat között. A telepítés a szokásos beállításokat kéri :03 Gábor Dénes Főiskola 6

7 Felhasználói felület Főmenü Eszköztár Modelleszköztár Startlap és Tervező felület területe Modell-elemek tára Eszköztár Lapváltás :03 Gábor Dénes Főiskola 7

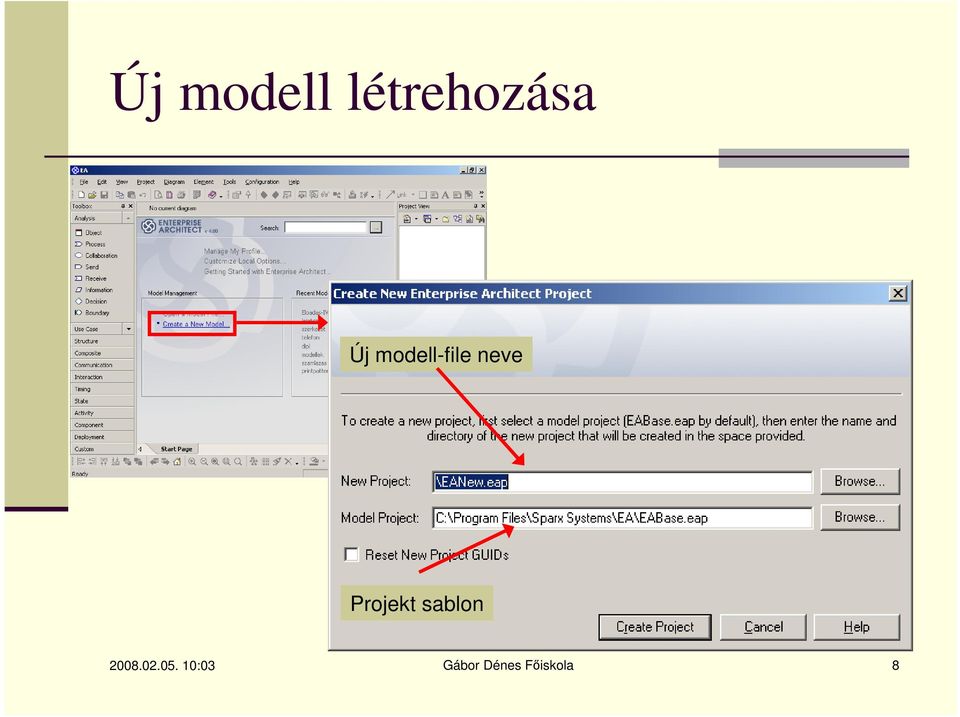

8 Új modell létrehozása Új modell-file neve Projekt sablon :03 Gábor Dénes Főiskola 8

9 Egyéb Start Page funkciók Manage My Profile A program felületének testreszabása, alapadatok megadása Customize Local Options Az általános beállító ablak Getting Started A súgó megnyitása a bevezető fejezettel. Recent Models Korábban megnyitott modellek listája. Search Kifejezések, szavak keresése a teljes modellben :03 Gábor Dénes Főiskola 9

10 A program alapbeállításai (Tools Options ) Általános beállítások (General) Diagram beállítások (Diagram) Objektum beállítások (Objects) Színek (Standard és Collaboration Colors) UML eszköztár (UML Element Toolbox) Nyelvek, kódgenerálás (Generation) :03 Gábor Dénes Főiskola 10

11 Általános beállítások :03 Gábor Dénes Főiskola 11

12 Konfigurációs beállítások (Configuration) Nagyrészt szótárjellegű adatok megadása projekt-menedzsment adattípusok sztereotípusok Saját képek importálása (Images) :03 Gábor Dénes Főiskola 12

13 Modellek készítése Nézetek, modellek, diagramok, elemek A modellelem-tár Diagramok készítése Diagram-beállítások Elemek és kapcsolatok A modellelemek dokumentálása :03 Gábor Dénes Főiskola 13

14 A modellelem-tár A teljes modell Nézet Csomag Diagram Modell-elem :03 Gábor Dénes Főiskola 14

15 A modellelem-tár főbb műveletei Nézetek és csomagok úszómenüje Jellemzők (adatlap) Új diagram létrehozása Új csomag vagy új elem létrehozása Dokumentáció készítése Kódgenerálás Export/Import Törlés :03 Gábor Dénes Főiskola 15

16 A modellelem-tár főbb műveletei Diagramok úszómenüje Jellemzők (adatlap) Megnyitás Másolás a vágólapra Törlés :03 Gábor Dénes Főiskola 16

17 A modellelem-tár főbb műveletei Modellelemek úszómenüje Jellemzők (adatlap) Aldiagram Keresés az aktuális diagramon Törlés :03 Gábor Dénes Főiskola 17

18 Diagramok készítése Diagram típusok Diagram létrehozása Modellelemek létrehozása, elhelyezése a diagramon Kapcsolatok az elemek között :03 Gábor Dénes Főiskola 18

19 Diagram típusok Statikus (struktúra) diagramok Object Class Package Component Deployment Custom Composite Structure Dinamikus (viselkedés diagramok) Use Case Analysis Activity State Communication Sequence Timing Interaction Overview :03 Gábor Dénes Főiskola 19

20 Diagram létrehozása :03 Gábor Dénes Főiskola 20

21 Modellelemek létrehozása, elhelyezése a diagramon Elem létrehozása a modell eszköztárból Elem létrehozása a modellelem-tárban :03 Gábor Dénes Főiskola 21

22 Kapcsolatok az elemek között :03 Gábor Dénes Főiskola 22

23 Dokumentáció Modellelem adatlapja Kapcsolat adatlapja :03 Gábor Dénes Főiskola 23

24 Dokumentáció generálása Dokumentációs szintek RTF és HTML dokumentáció készítése A dokumentációkészítés beállításai :03 Gábor Dénes Főiskola 24

25 Dokumentációk beállításai Rich Text dokumentáció beállításai HTML dokumentáció beállításai :03 Gábor Dénes Főiskola 25

26 Diagram-beállítások Szerző, verzió, oldalbeállítás Megjelenés Diagram szintű dokumentáció :03 Gábor Dénes Főiskola 26

27 Diagramok készítése az alkalmazott CASE eszközzel :03 Gábor Dénes Főiskola 27

28 Üzleti folyamat diagram készítése od A diagram elemei EA: Analyzis eszköztár Információ Bejövő esemény Tev ékenység Kimenő esemény Obj ektum :03 Gábor Dénes Főiskola 28

29 Videotéka példa a kölcsönzés folyamata (részletezés) od Kölcsönzés részletezése Kérés biléta átadása Kiadás kiválasztás kiválasztás kivét megírása biléta bedobása Kazetta Ügyfél Biléta-doboz Kiv ét - sorszám: - filmek: - ügyfélkód: - név: - cím: biléta visszaakasztása - ügyfél kódja: - kazetta sorszáma: - kölcsönzés kelte: - lejárat: kivét kikeresése Kiv ét érv énytelenítése Visszahozatal Visszav étel Pénz :03 Gábor Dénes Főiskola 29

30 Használatos elemek Process Object Collaboration Send Receive Information Decision Boundary Control Entity Activ ity1 Object1 Collaboration1 Event1 Event2 Entity1 Object2 Object3 Object4 Flow Associate Realize Dependency <<realize>> :03 Gábor Dénes Főiskola 30

31 Használati eset diagram készítése ud A diagram elemei EA: UseCase eszköztár «extend» Használati eset 3 Alrendszer 2 + Használati eset 2 Használati eset 1 Aktor 1 Használati eset 2 «include» Használati Alrendszer 1 eset 4 Aktor 2 + Használati eset 1 + Használati eset 3 + Használati eset :03 Gábor Dénes Főiskola 31

32 Használatos elemek Actor Use Case Collaboration Boundary Aktor 1 Use Case1 Collaboration1 Obj ect1 Object2 rendszer határa Use Case1 Actor1 Use Extend Include Associate Generalize Realize Dependency <<extend>> <<include>> <<realize>> Package Package1 + Actor1 + Use Case1 + Use Case :03 Gábor Dénes Főiskola 32

33 Videotéka példa ud Videotéka használati eset diagram - alrendszerek ud Fő tevékenységek Fő tev ékenységek + Felszólító levelek készítése + Kazetta kiadása + Kazetta visszavétele Alkalmazott Kazetta kiadása Kazetta v isszav étele Alkalmazott Kisegítő tev ékenységek Felszólító lev elek készítése + Karbantartási funkciók + Filmek nyilvántartása + Kazetták nyilvántartása + Ügyfelek nyilvántartása ud Videotéka használati eset diagram Alkalmazott Filmek nyilv ántartása «include» Kazetták nyilv ántartása Karbantartási funkciók + Felvitel + Keresés + Módosítás + Törlés Ügyfelek nyilv ántartása :03 Gábor Dénes Főiskola 33

34 Használati eset elemzése, dokumentálása Felszólító levelek készítése használati eset leírása, kondíciók megadása, forgatókönyv, szekvencia diagram. sd Felszólító lev elek készítése főablak vizsgáló kölcsönzés ügyfél Felszólítás() loop lejárt:= LejáratVizsgálat() [összes kölcsönzésre] opt megvan:= Keres(ügyfélkód) [Lejárt] alt Levélkészítés(név, cím, szöveg) [Ügyfél megvan] [Ügyfél nincs meg] Levélkészítés(hibaszöveg) Nyomtat() :03 Gábor Dénes Főiskola 34

35 Felszólítólevelek készítése példa Leírás A felszólító levelek készítését az alkalmazott hetente elvégzi. A program mindazoknak, akik határidőre nem hozták vissza a kölcsönzött kazettákat, formalevelet nyomtat. Kondíciók Kölcsönzött kazetták: A funkció előfeltétele, hogy legyenek kölcsönzések. Forgatókönyv 1.Szokásos működés 1.1 A rendszer megvizsgálja a kölcsönzéseket. 1.2 A lejárt határidejű kölcsönzéseknél kikeresi a hozzá tartozó ügyfelet. 1.3 Az ügyfél és a kölcsönzés adataival felszólító levelet állít össze. 1.4 A felszólító levelet kinyomtatja :03 Gábor Dénes Főiskola 35

36 Szekvencia diagram készítése sd Interactions EA: Interaction eszköztár Use Case aktor boundary control entity Üzenet() alt [f1] [f2] Üzenet() Üzenet() [ha x]: Ok:= Üzenet() use másik szekvencia() ref Interactions :03 Gábor Dénes Főiskola 36

37 Használatos elemek Actor Message Boundary Actor1 Self-Message Control Entity Fragmant(s) Endpoint Object2 Object3 alt [f1] [f2] Object4 Recursion Call Object5 Object2 self message recursion call call Diagram Gate :03 Gábor Dénes Főiskola 37

38 Felszólítólevelek készítése példa (Videotéka) sd Felszólító lev elek készítése főablak vizsgáló kölcsönzés ügyfél Felszólítás() loop [összes kölcsönzésre] opt lejárt:= LejáratVizsgálat() megvan:= Keres(ügyfélkód) [Lejárt] alt Levélkészítés(név, cím, szöveg) [Ügyfél megvan] [Ügyfél nincs meg] Levélkészítés(hibaszöveg) Nyomtat() :03 Gábor Dénes Főiskola 38

39 Együttműködési diagram készítése od Interactions EA: objektumdiagram eszköztárak 1 Üzenet 1.1 Üzenet 1.2 Üzenet Object1 Object2 Object3 2 Üzenet Object :03 Gábor Dénes Főiskola 39

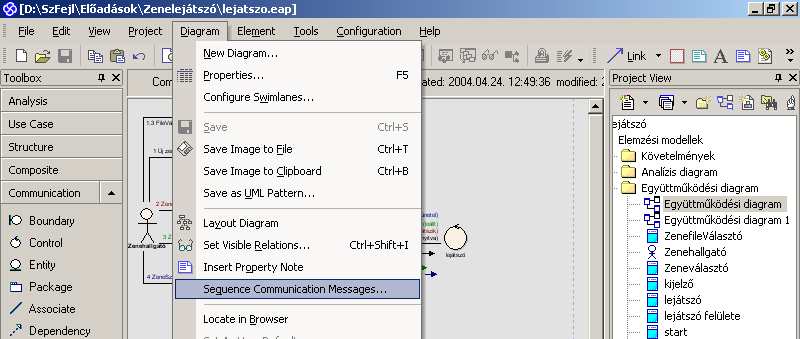

40 Együttműködési diagram beállításai Sorszámozás Üzenet-csoportok színei :03 Gábor Dénes Főiskola 40

41 Zenelejátszó példa Zenelejátszó program készítése Kommunikáció a felhasználóval Kommunikáció a felhasználói felület és a lejátszó objektum között :03 Gábor Dénes Főiskola 41

42 Az alkalmazás objektumai és együttműködésük cd Együttműködési diagram 1.3 FileVálasztás 1.2 zenefile:= Create 1 Új zene ZenefileVálasztó 1.1 Zeneválasztás 3.6 Státus(be) 2.6 Státus(ki) Zeneválasztó 2 ZeneLejátszás 2.1 Start 4.4 Státus(be) 3.4 Státus(be) 1.7 Státus(nyitva) 4.3 Jelentés(szünetel) 2.6 Státus(ki) 3 ZeneÁllj Zenehallgató 4 ZeneSzünet start stop 3.1 Stop 2.4 Státus(ki) lejátszó felülete 3.5 Státus(ki) 2.5 Státus(ki) 3.3 Jelent(leállt) 2.3 Jelent(játszik) 1.6 Jelent(nyitva) 1.5 Nyitás(zenefile) 2.2 Lejátszás 3.2 LejátszásÁllj 4.2 LejátszásSzünet lejátszó 1.1 Zeneválasztás szünet kijelző 4.1 Szünet 1.4 Kiír(zenefile) 4.4 Státus(be) 3.4 Státus(be) 1.7 Státus(nyitva) 2.4 Státus(ki) lejátszó felülete 3.5 Státus(ki) 2.5 Státus(ki) 4.3 Jelentés(szünetel) 3.3 Jelent(leállt) 2.3 Jelent(játszik) 1.6 Jelent(nyitva) 1.5 Nyitás(zenefile) 2.2 Lejátszás 3.2 LejátszásÁllj 4.2 LejátszásSzünet lejátszó 4.1 Szünet :03 Gábor Dénes Főiskola 42

43 Aktivitás diagram készítése ad Activ ity Diagram EA: Activity eszköztár ActivityInitial Activ ity1 Decision Activ ity2 «datastore» Obj ect1 Activ ity3 Activ ity4 ExceptionHandler1 ObjectNode1 Synch ActivityFinal FlowFinal :03 Gábor Dénes Főiskola 43

44 Használatos elemek Activity Subactivity Action Partition Object Datastore Decision Send Receive Synch Activ ity1 Subactiv ity Action1 Obj ect2 «datastore» Obj ect3 Event1 Event2 Event3 Synch Initial Final Flow final Exception Fork/Join ObjectNode1 Control Flow Object Flow Dependency Interrupt Flow ActivityInitial ActivityFinal FlowFinal ExceptionHandler :03 Gábor Dénes Főiskola 44

45 Telefon hívási folyamat példa ad Telefon - hív ási folyamat hívásindító hívásvezérlő csöngő kijelző Start Hívás Hívás Szám Ok? [igen] [nem] Be Bekapcsolás Hív Jelküldés Csöng Hívás vége? [nem] Kiír [igen] Ki Kikapcsolás Hívás vége :03 Gábor Dénes Főiskola 45

46 Állapot diagram készítése sm Statecharts EA: Activity eszköztár Initial State1 - attribútum: = érték 1 + Do Action / művelet State2 - attribútum: = érték 2 + On Entry / művelet1 + Do Action / művelet2 + On Exit / művelet3 + On Event / művelet4 esemény [feltétel] átmenet megnevezése State3 - attribútum: = érték 3 State4 - attribútum: = érték 4 Final :03 Gábor Dénes Főiskola 46

47 Használatos elemek State Sub-machine Initial Final History Synch State1 State2 Initial Final History Synch Entry Exit Terminate Fork/Join Transition Object Flow EntryPoint ExitPoint Terminate Object Obj ect1 Choice Junction Choice Junction :03 Gábor Dénes Főiskola 47

48 Osztálydiagram cd Logikai Modell TZeneGomb - felirat: String = Start - status: TStatus TSzunetGomb - felirat: String = Start - status: TStatus TStopGomb - felirat: String = Stop - status: TStatus TStartGomb - felirat: String = Start - status: TStatus EA: Structure eszköztár + SetStatus(status :TStatus) : void + SetStatus(status :TStatus) : void + SetStatus(status :TStatus) : void + SetStatus(status :TStatus) : void TZeneValaszto - zenefile: String TFelulet - «event» GombNyomás() : void - «message» FelületBeállítás(LejátszóFunkció :Integer) : void TKijelzo - szoveg: String - Kiiras() : void TLejatszo - «message» Lejátszas(UserFunkció :Integer) : void - Bekapcsol() : Boolean - Játszik() : void - Szünet() : void - Kikapcsol() : void :03 Gábor Dénes Főiskola 48

49 Használatos elemek Class Class1 - attribútum: típus Compose Package + metódus() : void Package1 Aggregate Interface «interface» Interface1 Association Class Class2 Object Object1 Interface1 Assembly Dependency Table Table1 Realize Trace Association Nesting Associate Generalize :03 Gábor Dénes Főiskola 49

50 Speciális lehetőségek az osztályokkal kapcsolatban Osztály kiegészítő adatai Megjelenítés a diagramon Objektumok tipizálása cd Logical Model - név: String - cím: String - születésidátum: Date - férfi: Boolean - cím: String Partner TObject + Nyomtat() : void + SendMail(tárgy :String, szöveg :String, csatolások :Collection) : void Ha a címzett és a tárgy meg van adva, akkor összeállítja a levelet és átadja az alapértelmezett levelő programnak. Levél küldése Személyes adatok nyomtatása {Levelezés} responsibilities constraints partner :Partner :03 Gábor Dénes Főiskola 50

51 Komponens diagram id Component Model Rendelésnyilv ántartás EA: Component eszköztár Rendelés Partner Munkalap Szerv iz «artifact» Munkalap Munkalap Befizetés Pénztár Munkavégzés adatai Számlázás Számla Számla :03 Gábor Dénes Főiskola 51

52 Használatos elemek Package Component Port Expose Interface Class Interface Object Artifact Component1 Port1 Interface1 «artifact» Artifact1 Assembly Delegate Associate Realize Dependency Trace Generalize Component2 Component :03 Gábor Dénes Főiskola 52

53 Telepítési diagram EA: Deployment eszköztár dd Deployment Model Szerv er Könyv elés Adatbázis-kezelő Munkafelv étel Adatbázis «deploy» «manifest» «manifest» «deploy» «artifact» számla.exe «artifact» rendelés.exe Számlázás Rendelésnyilv ántartás «deployment spec» Telepítési útmutató «deployment spec» Telepítési útmutató :03 Gábor Dénes Főiskola 53

54 Használatos elemek Node Component Interface Artifact Delployment Spec Package Node1 «deployment spec» DeploymentSpecification1 Associate Association Class Generalize Realize Deployment Manifest Dependency Trace Object Flow Nesting <<deploy>> <<manifest>> :03 Gábor Dénes Főiskola 54

55 Felhasználói felület diagram cd A felhasználói felület ablakai EA: Custom eszköztár TForm Feltételek Típus Időponttól Időpontig Főablak Entitás Készít Mégsem Entitás szerkesztő Entitás kiválasztása Bírálat ablak Diplomaterv kiválasztása Tanszékek Diplomaterv ablak Fejlesztő eszközök Közreműködők A Custom eszköztárban más, nem a felülettel kapcsolatos elemek is vannak :03 Gábor Dénes Főiskola 55

56 Használatos elemek Screen Screen1 UI control button checkbox combobox radiobutton listview Gomb checkbox combobox radiobutton listview textbox stb. textbox A szimbólumokhoz (általánosan igaz) saját kép is rendelhető! A képek a Configuration Images menüvel importálhatók a modellbe :03 Gábor Dénes Főiskola 56

57 Példa ablak saját képpel történő megjelenítésére Számok böngészése úszómenü Appearence Select Alternate Image Partnerek böngészése Tárcsázás Telefonkönyv Számgombok Mégsem :03 Gábor Dénes Főiskola 57

58 Kódgenerálás Feltételek Beállítások Modell-elemek Generálás Egy osztályból Osztály-csoportból Teljes csomagból :03 Gábor Dénes Főiskola 58

59 Kódgenerálás egy osztályból Az osztály definíciójának és kapcsolatainak elkészítése Kód generálása :03 Gábor Dénes Főiskola 59

60 Kódgenerálás több osztály :03 Gábor Dénes Főiskola 60

61 Kódgenerálás - csomag Csomag úszómenü Code engineering Generate Source Code Project Source Code Engineering Generate Package Source Code :03 Gábor Dénes Főiskola 61

62 Kód visszafejtése modellbe Összes kódfile Kiválasztott kódfile :03 Gábor Dénes Főiskola 62

63 Kód visszafejtése összes kódfile Csomag úszómenü Code engineering Import Source Directory Teljes mappa vagy mapparendszer visszafejtése egy lépésben :03 Gábor Dénes Főiskola 63

64 Kód visszafejtése - Kiválasztott kódfile Diagram úszómenü Import from source files <<támogatott nyelvek>> Állományok egyenkénti visszafejtése :03 Gábor Dénes Főiskola 64

65 A kódgenerálás általános beállításai :03 Gábor Dénes Főiskola 65

66 Az Enterprise Architect további szolgáltatásai Project menedzsment Ütemezés Erőforrások Tesztek Változáskövetés Feladatlistázás Fogalomszótárak EA modellek exportja és importja Modellfile karbantartása :03 Gábor Dénes Főiskola 66
