1 Speech Dialler Installation Manual THANK YOU FOR VOTING TEXECOM Telepítési kézikönyv TCP/IP Modul

2 Yes Omit No Service Omit Chime Part Area Power Info. Ready Reset Menu ComIP telepítési kézikönyv 1. Bevezetõ Bevezetés A ComIP modul segítségével a Premier központ panelt csatlakoztathatjuk a LAN (Local Area Network) vagy WAN (Wide Area Network) hálózathoz. Az internet másnéven a WAN hálózat. A ComIP modul a Premier központ panelhez csatlakoztatva a következőkre lesz használható: Feltöltés/letöltés Wintex szoftverrel Távfelügyeleti kommunikáció (TEXBASE/MONTEX) Nagy biztonságú távfelügyeleti polling Tipikus LAN konfiguráció Premier központ panel PC ComIP modul Hálózat Hub/Switch Wintex Feltöltés/letöltés PC 2 INS273-2

3 Yes Omit No Service Omit Chime Part Area Power Info. Ready Reset Menu ComIP telepítési kézikönyv Tipikus WAN konfiguráció Premier központ panel Wintex Feltöltés/letöltés ComIP modul Router/ Gateway Internet Hálózat Hub/Switch Riasztásjelzések IP-n Fast Format/Contact ID/SIA Wintex Feltöltés/letöltés PC Távfelügyeleti állomás ARC Központ panel kombatibilitás A ComIP modul a következő Premier központ panelekkel kompatibilis: Premier 412/816 (9.0 verziótól) Premier 832 (2.0 verziótól) Premier 48 (3.0 verziótól) Premier 88/168 (6.0 verziótól) Premier 640 (1.0 verziótól) INS

Gateway Internet 7 8 9 0 Hálózat Hub/Switch Riasztásjelzések IP-n Fast Format/Contact ID/SIA Wintex Feltöltés/letöltés PC Távfelügyeleti állomás ARC

4 ComIP telepítési kézikönyv 2. Telepítés Általánosan A ComIP modul telepítéséhez alapszintű számítógép hálózati és TCP/IP protokoll ismeret szükséges. Amennyiben nincs megfelelő ismerete, kérjen segítséget IT szakembertől mielőtt a modult telepítené. A ComIP modult úgy tervezték, hogy központ panel közelébe lehessen telepíteni és a tápellátását innen kapja. A számítógép hálózati végpontot a központ dobozhoz kell kialakítani. PCB kialakítás A A CIP LED-ek 2 Reszet Offline Online Programozás! Csatlakozó a központ panelhez " ComIP állapot LED-ek # Hálózati állapot LED (bal) $ Hálózati állapot LED (jobb) % RJ45-ös csatlakozó MAC cím & 2 LED be LED ki LED villog 4 INS273-2

A ComIP modult úgy tervezték, hogy központ panel közelébe lehessen telepíteni és a tápellátását innen kapja. A számítógép hálózati végpontot a központ dobozhoz kell kialakítani.

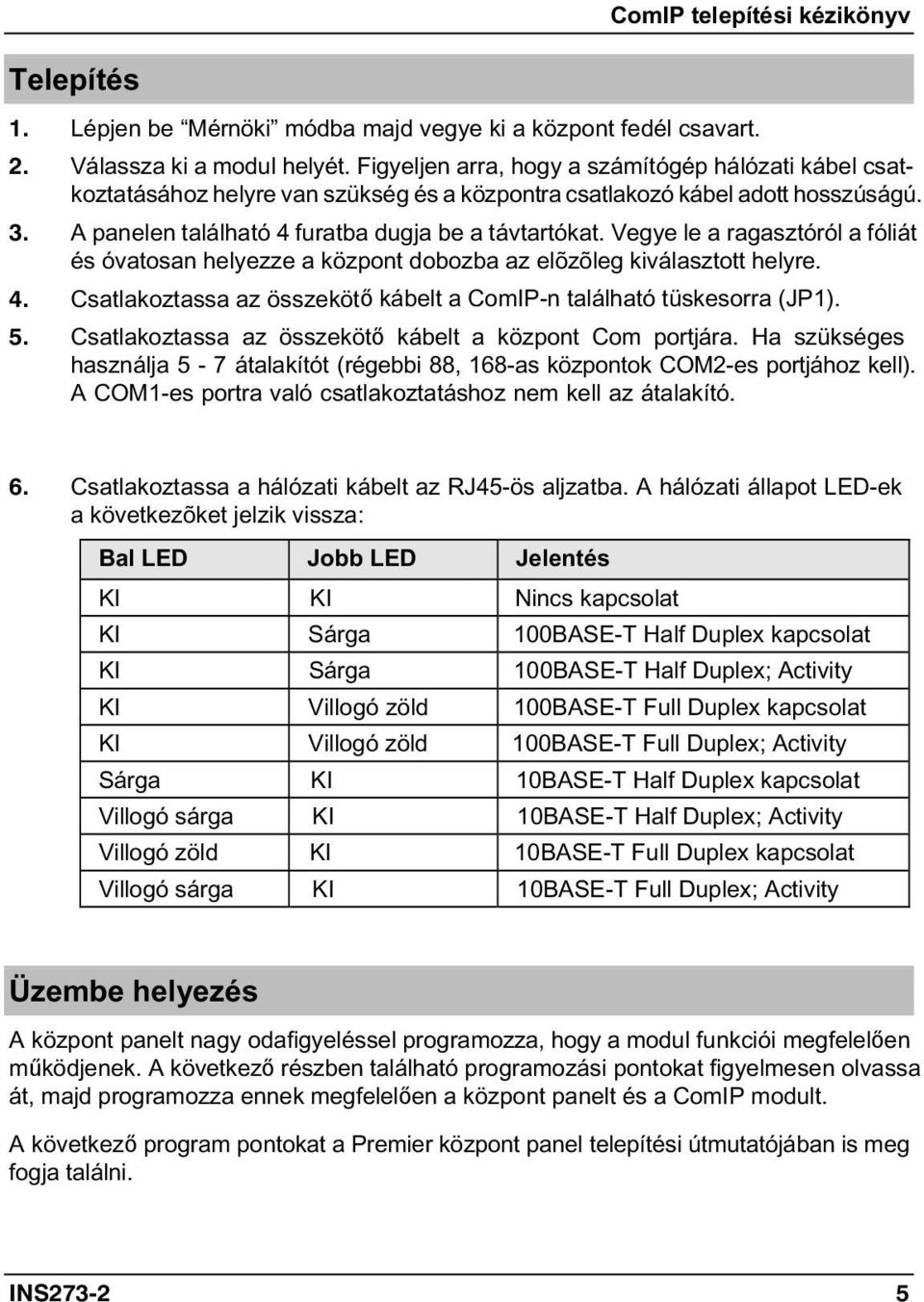

5 ComIP telepítési kézikönyv Telepítés 1. Lépjen be Mérnöki módba majd vegye ki a központ fedél csavart. 2. Válassza ki a modul helyét. Figyeljen arra, hogy a számítógép hálózati kábel csatkoztatásához helyre van szükség és a központra csatlakozó kábel adott hosszúságú. 3. A panelen található 4 furatba dugja be a távtartókat. Vegye le a ragasztóról a fóliát és óvatosan helyezze a központ dobozba az elõzõleg kiválasztott helyre. 4. Csatlakoztassa az összekötő kábelt a ComIP-n található tüskesorra (JP1). 5. Csatlakoztassa az összekötő kábelt a központ Com portjára. Ha szükséges használja 5-7 átalakítót (régebbi 88, 168-as központok COM2-es portjához kell). A COM1-es portra való csatlakoztatáshoz nem kell az átalakító. 6. Csatlakoztassa a hálózati kábelt az RJ45-ös aljzatba. A hálózati állapot LED-ek a következõket jelzik vissza: Bal LED Jobb LED Jelentés KI KI Nincs kapcsolat KI Sárga 100BASE-T Half Duplex kapcsolat KI Sárga 100BASE-T Half Duplex; Activity KI Villogó zöld 100BASE-T Full Duplex kapcsolat KI Villogó zöld 100BASE-T Full Duplex; Activity Sárga KI 10BASE-T Half Duplex kapcsolat Villogó sárga KI 10BASE-T Half Duplex; Activity Villogó zöld KI 10BASE-T Full Duplex kapcsolat Villogó sárga KI 10BASE-T Full Duplex; Activity Üzembe helyezés A központ panelt nagy odafigyeléssel programozza, hogy a modul funkciói megfelelően működjenek. A következő részben található programozási pontokat figyelmesen olvassa át, majd programozza ennek megfelelően a központ panelt és a ComIP modult. A következő program pontokat a Premier központ panel telepítési útmutatójában is meg fogja találni. INS

Vegye le a ragasztóról a fóliát és óvatosan helyezze a központ dobozba az elõzõleg kiválasztott helyre. 4. Csatlakoztassa az összekötő kábelt a ComIP-n található tüskesorra (JP1). 5.

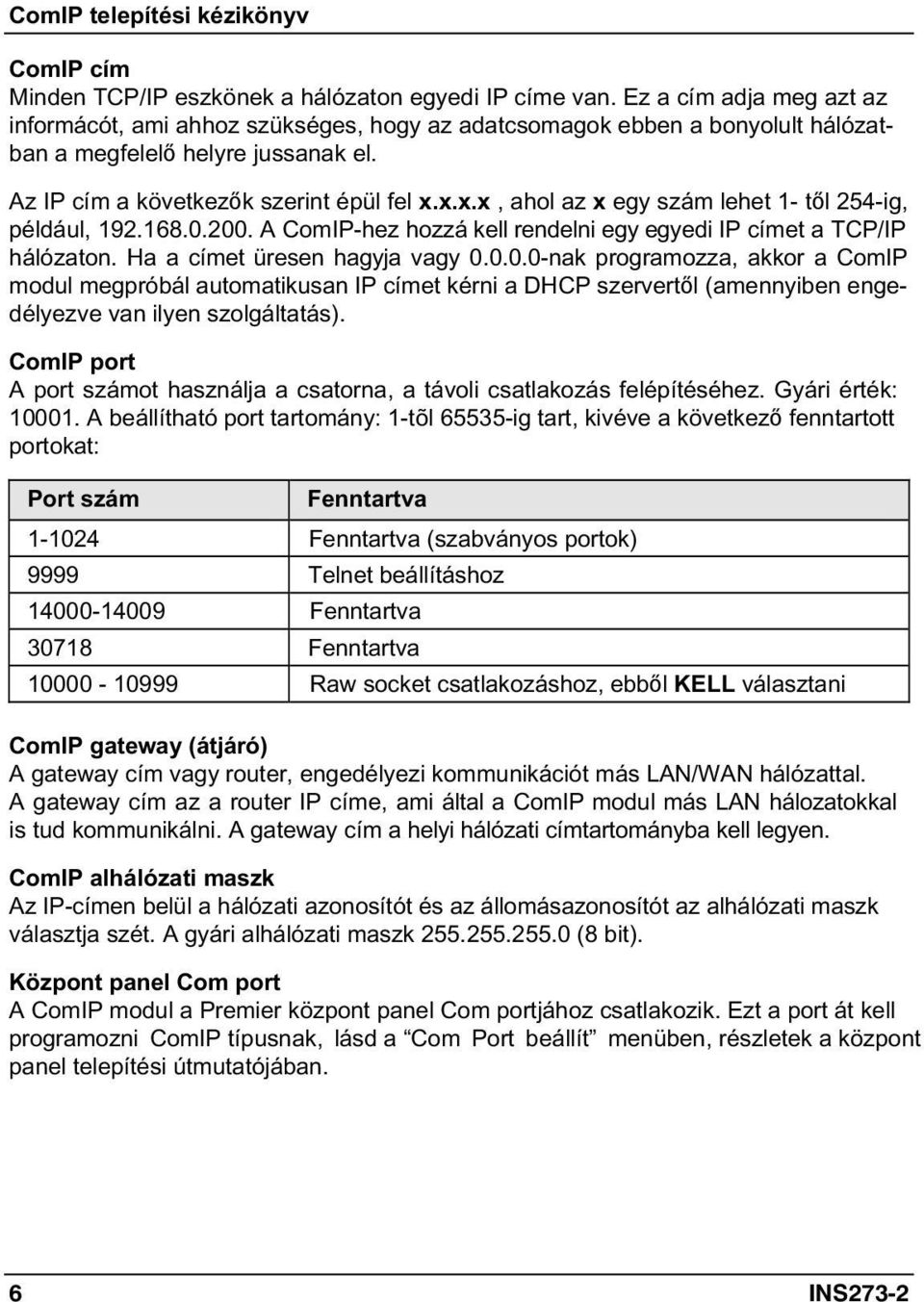

6 ComIP telepítési kézikönyv ComIP cím Minden TCP/IP eszkönek a hálózaton egyedi IP címe van. Ez a cím adja meg azt az informácót, ami ahhoz szükséges, hogy az adatcsomagok ebben a bonyolult hálózatban a megfelelő helyre jussanak el. Az IP cím a következők szerint épül fel x.x.x.x, ahol az x egy szám lehet 1- től 254-ig, például, A ComIP-hez hozzá kell rendelni egy egyedi IP címet a TCP/IP hálózaton. Ha a címet üresen hagyja vagy nak programozza, akkor a ComIP modul megpróbál automatikusan IP címet kérni a DHCP szervertől (amennyiben engedélyezve van ilyen szolgáltatás). ComIP port A port számot használja a csatorna, a távoli csatlakozás felépítéséhez. Gyári érték: A beállítható port tartomány: 1-tõl ig tart, kivéve a következő fenntartott portokat: Port szám Fenntartva Fenntartva (szabványos portok) 9999 Telnet beállításhoz Fenntartva Fenntartva Raw socket csatlakozáshoz, ebből KELL választani ComIP gateway (átjáró) A gateway cím vagy router, engedélyezi kommunikációt más LAN/WAN hálózattal. A gateway cím az a router IP címe, ami által a ComIP modul más LAN hálozatokkal is tud kommunikálni. A gateway cím a helyi hálózati címtartományba kell legyen. ComIP alhálózati maszk Az IP-címen belül a hálózati azonosítót és az állomásazonosítót az alhálózati maszk választja szét. A gyári alhálózati maszk (8 bit). Központ panel Com port A ComIP modul a Premier központ panel Com portjához csatlakozik. Ezt a port át kell programozni ComIP típusnak, lásd a Com Port beállít menüben, részletek a központ panel telepítési útmutatójában. 6 INS273-2

x.x.x, ahol az x egy szám lehet 1- től 254-ig, például, 192.168.0.

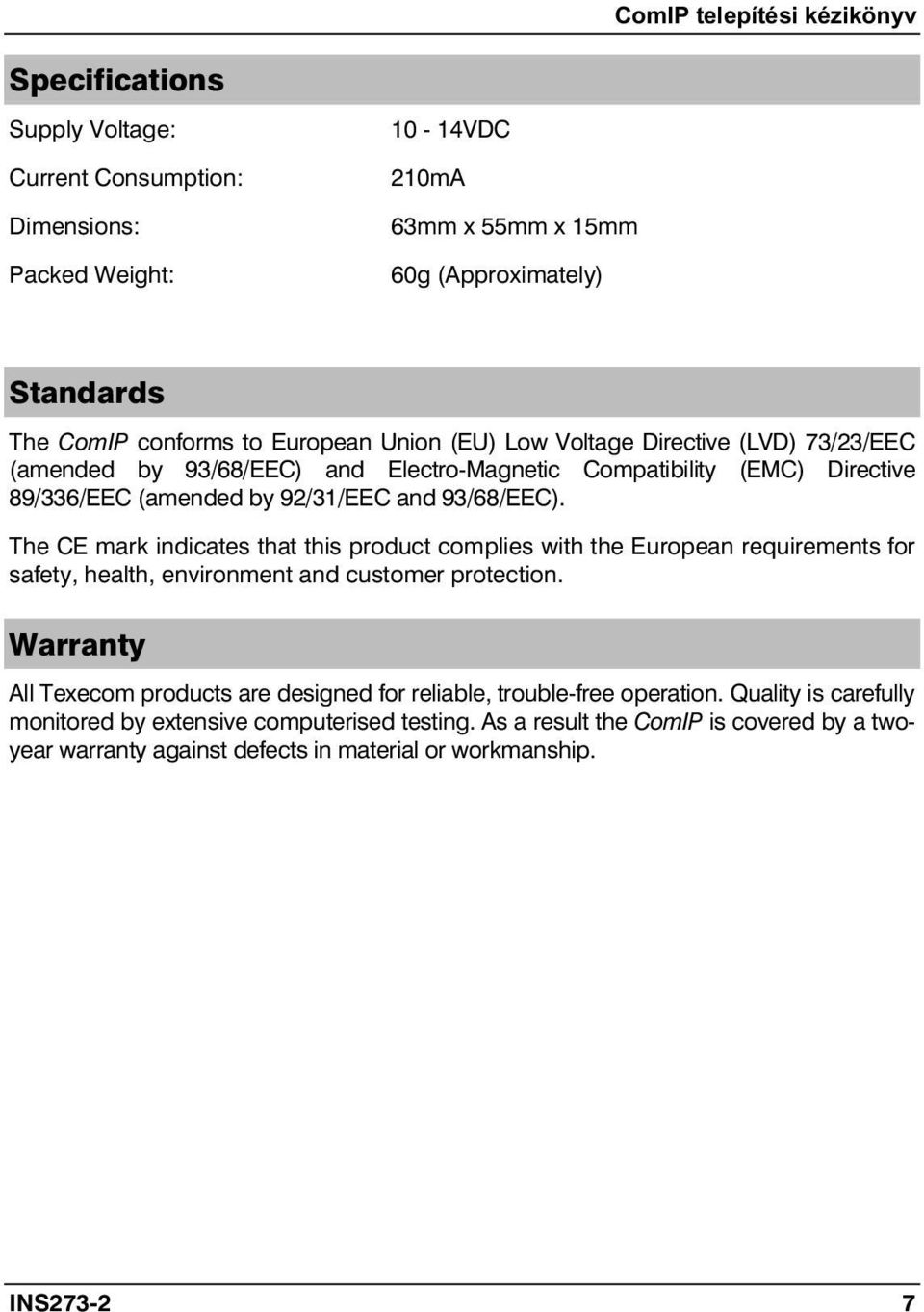

7 ComIP telepítési kézikönyv Specifications Supply Voltage: Current Consumption: Dimensions: Packed Weight: 10-14VDC 210mA 63mm x 55mm x 15mm 60g (Approximately) Standards The ComIP conforms to European Union (EU) Low Voltage Directive (LVD) 73/23/EEC (amended by 93/68/EEC) and Electro-Magnetic Compatibility (EMC) Directive 89/336/EEC (amended by 92/31/EEC and 93/68/EEC). The CE mark indicates that this product complies with the European requirements for safety, health, environment and customer protection. Warranty All Texecom products are designed for reliable, trouble-free operation. Quality is carefully monitored by extensive computerised testing. As a result the ComIP is covered by a twoyear warranty against defects in material or workmanship. INS

The CE mark indicates that this product complies with the European requirements for safety, health, environment and customer protection.

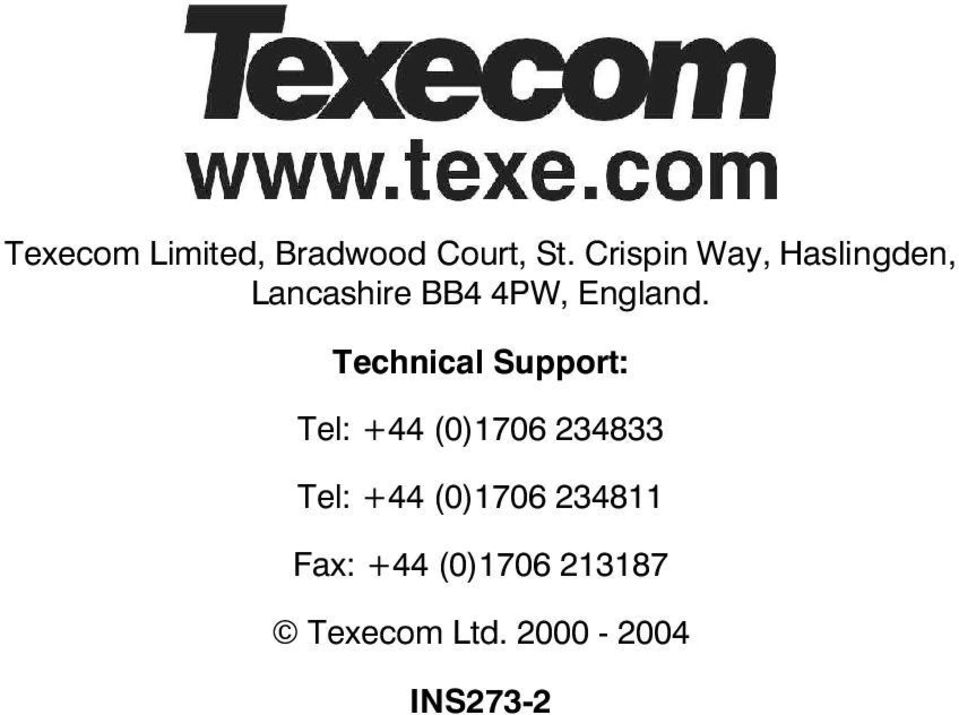

8 Texecom Limited, Bradwood Court, St. Crispin Way, Haslingden, Lancashire BB4 4PW, England. Technical Support: Tel: +44 (0) Tel: +44 (0) Fax: +44 (0) Texecom Ltd INS273-2

Technical Support: Tel: +44 (0)1706 234833 Tel: +44
