iprox Installation Manual THANK YOU FOR VOTING TEXECOM TELEPÍTÉSI ÚTMUTATÓ Intelligens Proximity Modul

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "iprox Installation Manual THANK YOU FOR VOTING TEXECOM TELEPÍTÉSI ÚTMUTATÓ Intelligens Proximity Modul"

Átírás

1 iprox Installation Manual THANK YOU FOR VOTING TEXECOM TELEPÍTÉSI ÚTMUTATÓ Intelligens Proximity Modul

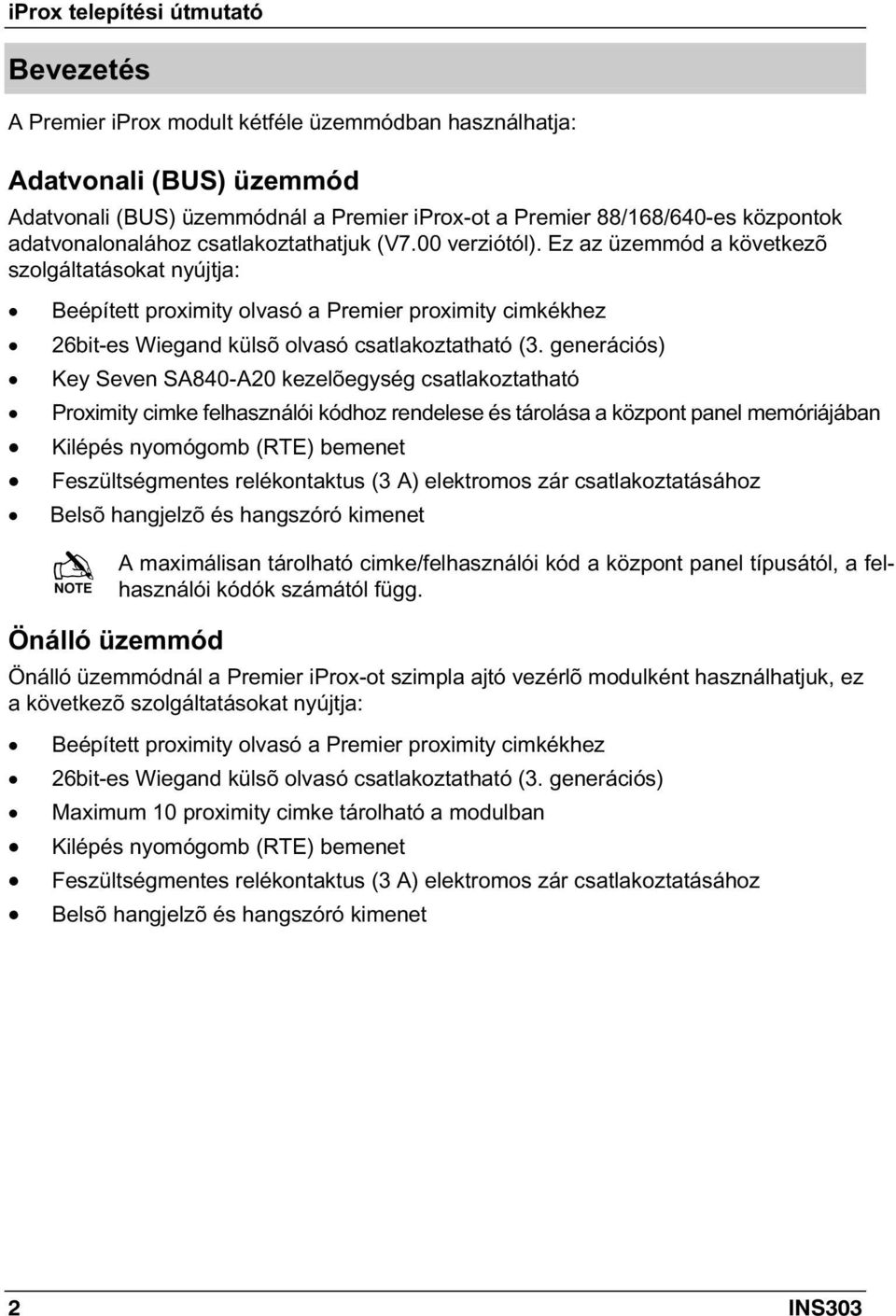

2 Bevezetés A Premier iprox modult kétféle üzemmódban használhatja: Adatvonali (BUS) üzemmód Adatvonali (BUS) üzemmódnál a Premier iprox-ot a Premier 88/168/640-es központok adatvonalonalához csatlakoztathatjuk (V7.00 verziótól). Ez az üzemmód a következõ szolgáltatásokat nyújtja: Beépített proximity olvasó a Premier proximity cimkékhez 26bit-es Wiegand külsõ olvasó csatlakoztatható (3. generációs) Key Seven SA840-A20 kezelõegység csatlakoztatható Proximity cimke felhasználói kódhoz rendelese és tárolása a központ panel memóriájában Kilépés nyomógomb (RTE) bemenet Feszültségmentes relékontaktus (3 A) elektromos zár csatlakoztatásához Belsõ hangjelzõ és hangszóró kimenet! A maximálisan tárolható cimke/felhasználói kód a központ panel típusától, a felhasználói kódók számától függ. Önálló üzemmód Önálló üzemmódnál a Premier iprox-ot szimpla ajtó vezérlõ modulként használhatjuk, ez a következõ szolgáltatásokat nyújtja: Beépített proximity olvasó a Premier proximity cimkékhez 26bit-es Wiegand külsõ olvasó csatlakoztatható (3. generációs) Maximum 10 proximity cimke tárolható a modulban Kilépés nyomógomb (RTE) bemenet Feszültségmentes relékontaktus (3 A) elektromos zár csatlakoztatásához Belsõ hangjelzõ és hangszóró kimenet 2 INS303

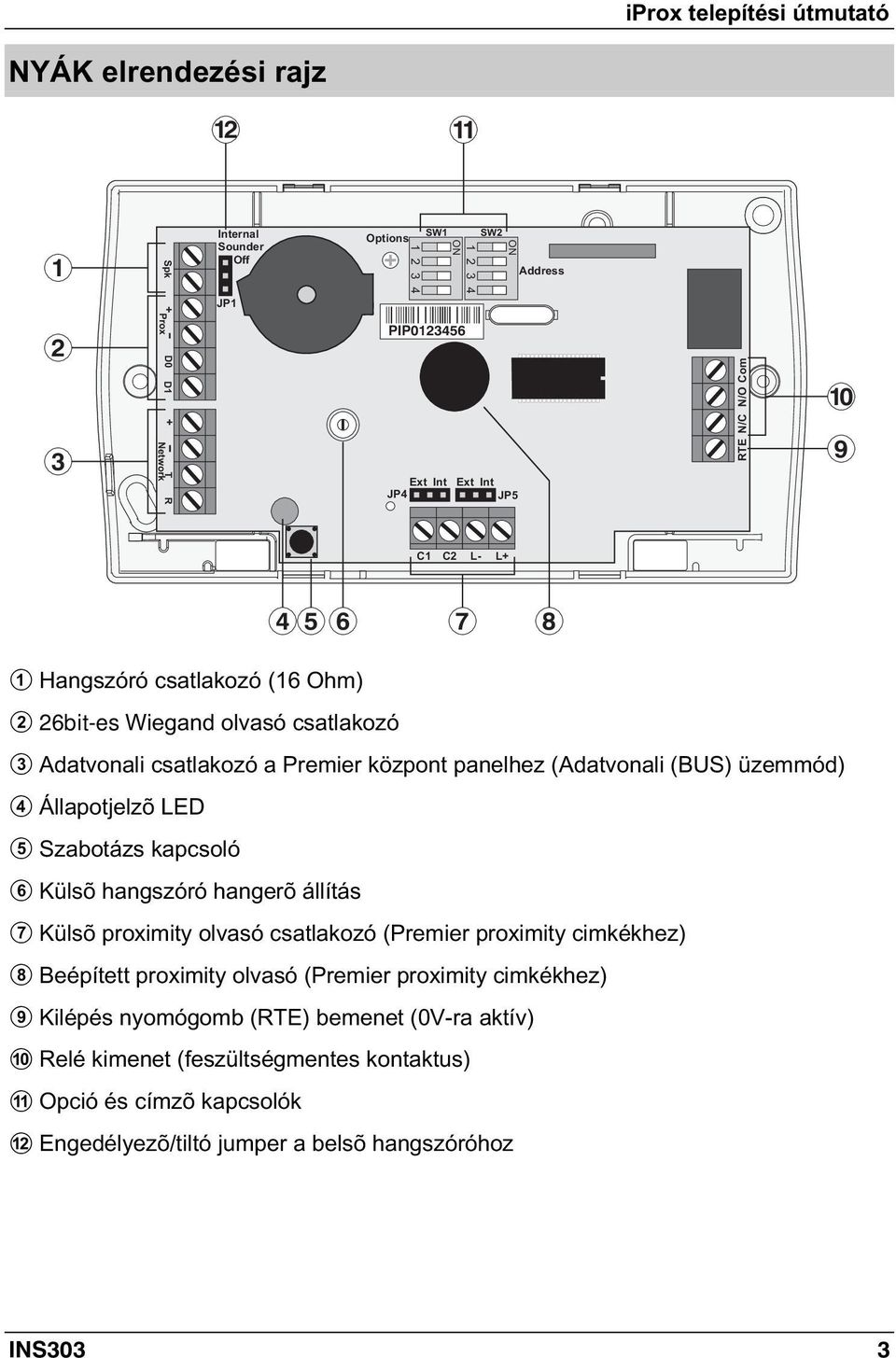

3 NYÁK elrendezési rajz Spk + D0 Prox D1 + T R Network Internal Sounder Off JP1 Options 1 SW1 SW2 PIP Ext Int Ext Int JP4 JP5 Address RTE N/C N/O Com 10 9 C1 C2 L- L " Hangszóró csatlakozó (16 Ohm) # 26bit-es Wiegand olvasó csatlakozó $ Adatvonali csatlakozó a Premier központ panelhez (Adatvonali (BUS) üzemmód) % Állapotjelzõ LED & Szabotázs kapcsoló ' Külsõ hangszóró hangerõ állítás ( Külsõ proximity olvasó csatlakozó (Premier proximity cimkékhez) ) Beépített proximity olvasó (Premier proximity cimkékhez) * Kilépés nyomógomb (RTE) bemenet (-ra aktív) + Relé kimenet (feszültségmentes kontaktus), Opció és címzõ kapcsolók - Engedélyezõ/tiltó jumper a belsõ hangszóróhoz INS303 3

4 Adatvonali (BUS) üzemmód telepítése Bevezetés Ha Premier iprox modult használ adatvonali üzemmódban, akkor egy kezelõegység címet fog elfoglalni a rendszerbõl. A maximálisan csatlakoztatható kezelõegységek számát központ paneltípustól függõen az alábbi táblázat mutatja: Kõzpont Panel Max. kezelõk száma Premier 24 4 Premier 48 4 Premier 88 8 Premier Premier Mielõtt telepítené a modult, gyõzõdjön meg arról, hogy van-e a rendszerben üres kezelõi cím, amennyiben minden kezelõ cím foglalt, NEM LEHET a Premier iprox modult adatvonali üzemmódban használni. Opció kapcsolók adatvonali üzemmódban Az SW1-es és az SW2-es kapcsolók funkciói a következõk lehetnek: SW1 - Opciók Kapcsoló Ki Be 1 Belsõ olvasó tiltva Belsõ olvasó engedélyezve 2 Normál relé mûködés Fordított relé mûködés 3 Hangjelzõ tiltva Hangjelzõ engedélyezve 4 Szabotázs tiltva Szabotázs engedélyezve SW2 - Címzés Címek DIL 1 DIL 2 DIL 3 DIL 4 1 Be/Ki Ki Ki Ki 2 Ki Be Ki Ki 3 Ki Ki Be Ki 4 Ki Ki Ki Be 5 Be Ki Ki Be 6 Ki Be Ki Be 7 Ki Ki Be Be 8 Be Ki Be Be 4 INS303

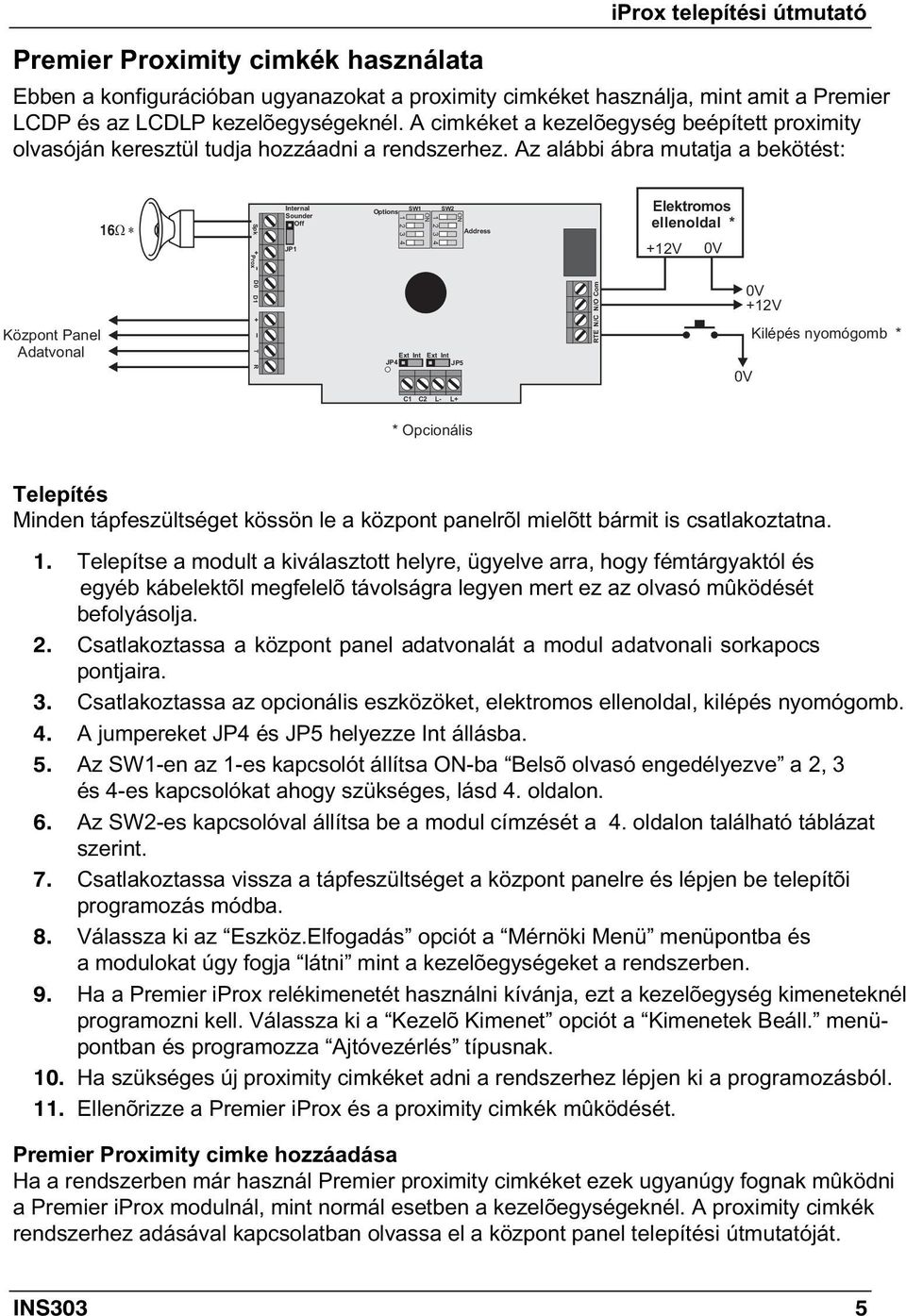

5 1 Premier Proximity cimkék használata iprox telepítési útmutató Ebben a konfigurációban ugyanazokat a proximity cimkéket használja, mint amit a Premier LCDP és az LCDLP kezelõegységeknél. A cimkéket a kezelõegység beépített proximity olvasóján keresztül tudja hozzáadni a rendszerhez. Az alábbi ábra mutatja a bekötést: Központ Panel Adatvonal 16 Spk + D0 Prox D1 + T R Internal Sounder Off JP1 Options 1 JP4 SW1 Ext Int SW2 Ext Int JP5 Address RTE N/C N/O Com Elektromos ellenoldal * +12V +12V Kilépés nyomógomb * C1 C2 L- L+ * Opcionális Telepítés Minden tápfeszültséget kössön le a központ panelrõl mielõtt bármit is csatlakoztatna. 1. Telepítse a modult a kiválasztott helyre, ügyelve arra, hogy fémtárgyaktól és egyéb kábelektõl megfelelõ távolságra legyen mert ez az olvasó mûködését befolyásolja. 2. Csatlakoztassa a központ panel adatvonalát a modul adatvonali sorkapocs pontjaira. 3. Csatlakoztassa az opcionális eszközöket, elektromos ellenoldal, kilépés nyomógomb. 4. A jumpereket JP4 és JP5 helyezze Int állásba. 5. Az SW1-en az 1-es kapcsolót állítsa -ba Belsõ olvasó engedélyezve a 2, 3 és 4-es kapcsolókat ahogy szükséges, lásd 4. oldalon. 6. Az SW2-es kapcsolóval állítsa be a modul címzését a 4. oldalon található táblázat szerint. 7. Csatlakoztassa vissza a tápfeszültséget a központ panelre és lépjen be telepítõi programozás módba. 8. Válassza ki az Eszköz.Elfogadás opciót a Mérnöki Menü menüpontba és a modulokat úgy fogja látni mint a kezelõegységeket a rendszerben. 9. Ha a Premier iprox relékimenetét használni kívánja, ezt a kezelõegység kimeneteknél programozni kell. Válassza ki a Kezelõ Kimenet opciót a Kimenetek Beáll. menüpontban és programozza Ajtóvezérlés típusnak. 10. Ha szükséges új proximity cimkéket adni a rendszerhez lépjen ki a programozásból. 11. Ellenõrizze a Premier iprox és a proximity cimkék mûködését. Premier Proximity cimke hozzáadása Ha a rendszerben már használ Premier proximity cimkéket ezek ugyanúgy fognak mûködni a Premier iprox modulnál, mint normál esetben a kezelõegységeknél. A proximity cimkék rendszerhez adásával kapcsolatban olvassa el a központ panel telepítési útmutatóját. INS303 5

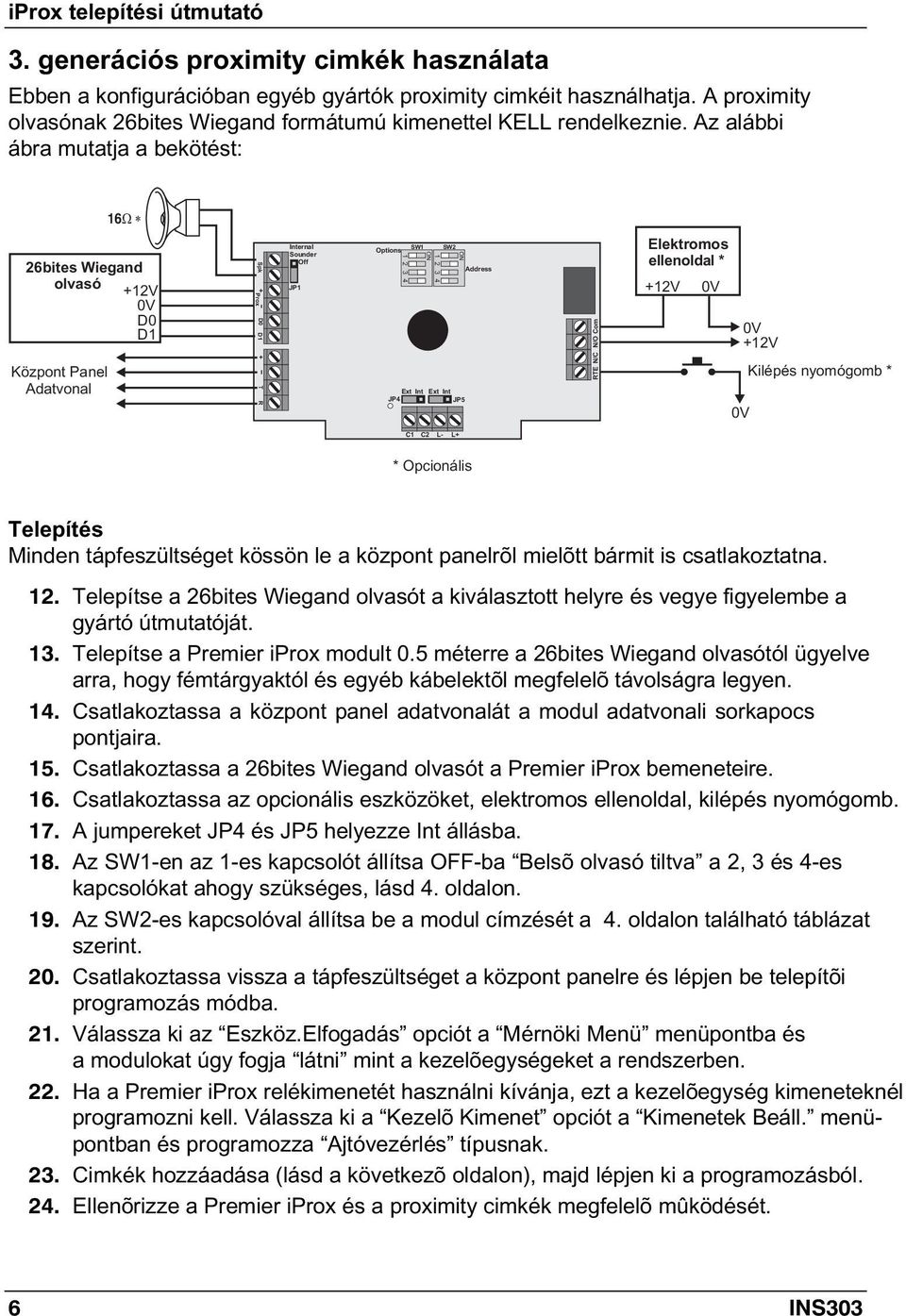

6 1 iprox telepítési útmutató 3. generációs proximity cimkék használata Ebben a konfigurációban egyéb gyártók proximity cimkéit használhatja. A proximity olvasónak 26bites Wiegand formátumú kimenettel KELL rendelkeznie. Az alábbi ábra mutatja a bekötést: 16 26bites Wiegand olvasó +12V D0 D1 Központ Panel Adatvonal Spk + D0 Prox D1 + T R Internal Sounder Off JP1 Options 1 JP4 SW1 Ext Int SW2 Ext Int JP5 Address RTE N/C N/O Com Elektromos ellenoldal * +12V +12V Kilépés nyomógomb * C1 C2 L- L+ * Opcionális Telepítés Minden tápfeszültséget kössön le a központ panelrõl mielõtt bármit is csatlakoztatna. 12. Telepítse a 26bites Wiegand olvasót a kiválasztott helyre és vegye figyelembe a gyártó útmutatóját. 13. Telepítse a Premier iprox modult 0.5 méterre a 26bites Wiegand olvasótól ügyelve arra, hogy fémtárgyaktól és egyéb kábelektõl megfelelõ távolságra legyen. 14. Csatlakoztassa a központ panel adatvonalát a modul adatvonali sorkapocs pontjaira. 15. Csatlakoztassa a 26bites Wiegand olvasót a Premier iprox bemeneteire. 16. Csatlakoztassa az opcionális eszközöket, elektromos ellenoldal, kilépés nyomógomb. 17. A jumpereket JP4 és JP5 helyezze Int állásba. 18. Az SW1-en az 1-es kapcsolót állítsa OFF-ba Belsõ olvasó tiltva a 2, 3 és 4-es kapcsolókat ahogy szükséges, lásd 4. oldalon. 19. Az SW2-es kapcsolóval állítsa be a modul címzését a 4. oldalon található táblázat szerint. 20. Csatlakoztassa vissza a tápfeszültséget a központ panelre és lépjen be telepítõi programozás módba. 21. Válassza ki az Eszköz.Elfogadás opciót a Mérnöki Menü menüpontba és a modulokat úgy fogja látni mint a kezelõegységeket a rendszerben. 22. Ha a Premier iprox relékimenetét használni kívánja, ezt a kezelõegység kimeneteknél programozni kell. Válassza ki a Kezelõ Kimenet opciót a Kimenetek Beáll. menüpontban és programozza Ajtóvezérlés típusnak. 23. Cimkék hozzáadása (lásd a következõ oldalon), majd lépjen ki a programozásból. 24. Ellenõrizze a Premier iprox és a proximity cimkék megfelelõ mûködését. 6 INS303

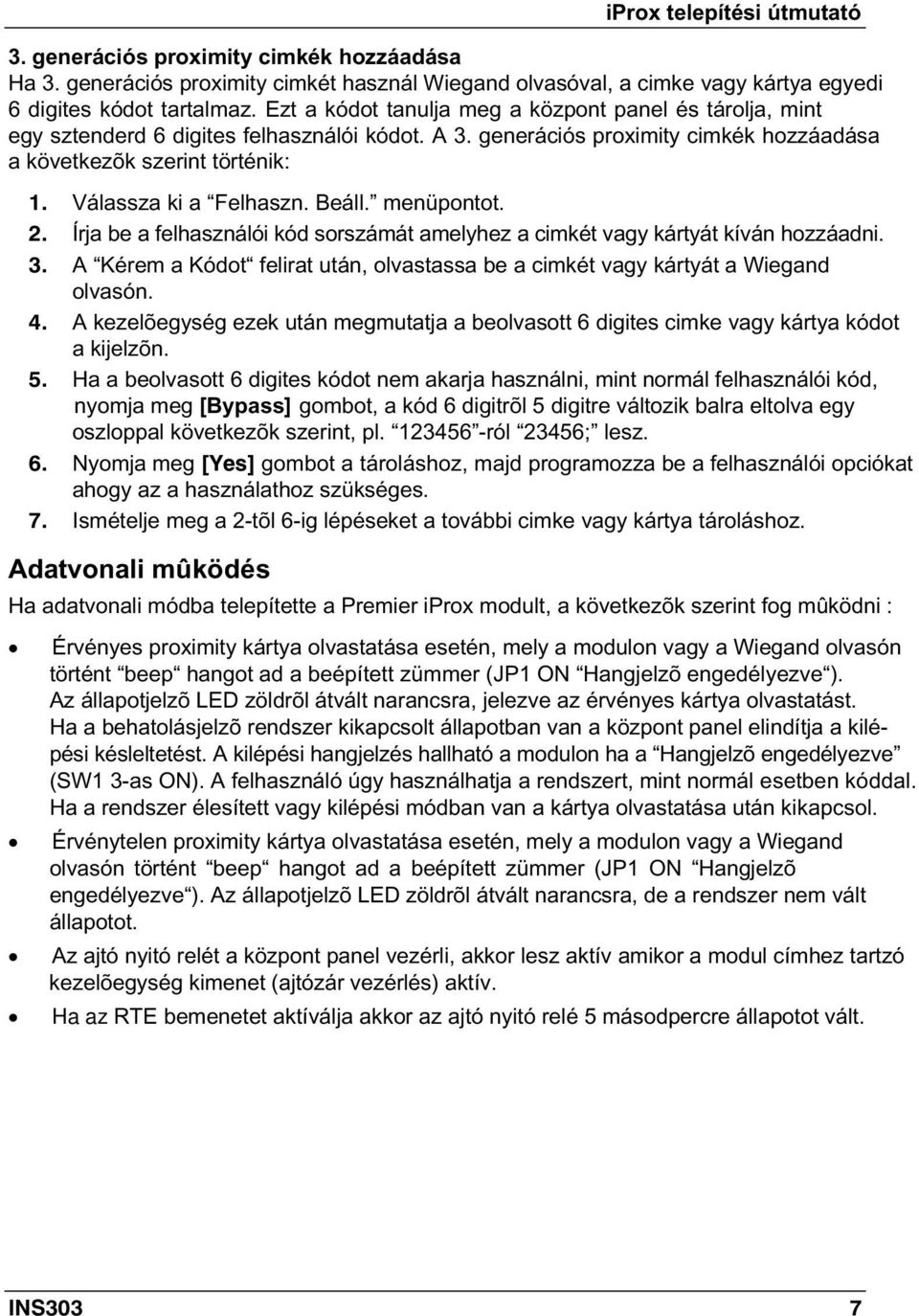

7 3. generációs proximity cimkék hozzáadása Ha 3. generációs proximity cimkét használ Wiegand olvasóval, a cimke vagy kártya egyedi 6 digites kódot tartalmaz. Ezt a kódot tanulja meg a központ panel és tárolja, mint egy sztenderd 6 digites felhasználói kódot. A 3. generációs proximity cimkék hozzáadása a következõk szerint történik: 1. Válassza ki a Felhaszn. Beáll. menüpontot. 2. Írja be a felhasználói kód sorszámát amelyhez a cimkét vagy kártyát kíván hozzáadni. 3. A Kérem a Kódot felirat után, olvastassa be a cimkét vagy kártyát a Wiegand olvasón. 4. A kezelõegység ezek után megmutatja a beolvasott 6 digites cimke vagy kártya kódot a kijelzõn. 5. Ha a beolvasott 6 digites kódot nem akarja használni, mint normál felhasználói kód, nyomja meg [Bypass] gombot, a kód 6 digitrõl 5 digitre változik balra eltolva egy oszloppal következõk szerint, pl ról 23456; lesz. 6. Nyomja meg [Yes] gombot a tároláshoz, majd programozza be a felhasználói opciókat ahogy az a használathoz szükséges. 7. Ismételje meg a 2-tõl 6-ig lépéseket a további cimke vagy kártya tároláshoz. Adatvonali mûködés Ha adatvonali módba telepítette a Premier iprox modult, a következõk szerint fog mûködni : Érvényes proximity kártya olvastatása esetén, mely a modulon vagy a Wiegand olvasón történt beep hangot ad a beépített zümmer (JP1 Hangjelzõ engedélyezve ). Az állapotjelzõ LED zöldrõl átvált narancsra, jelezve az érvényes kártya olvastatást. Ha a behatolásjelzõ rendszer kikapcsolt állapotban van a központ panel elindítja a kilépési késleltetést. A kilépési hangjelzés hallható a modulon ha a Hangjelzõ engedélyezve (SW1 3-as ). A felhasználó úgy használhatja a rendszert, mint normál esetben kóddal. Ha a rendszer élesített vagy kilépési módban van a kártya olvastatása után kikapcsol. Érvénytelen proximity kártya olvastatása esetén, mely a modulon vagy a Wiegand olvasón történt beep hangot ad a beépített zümmer (JP1 Hangjelzõ engedélyezve ). Az állapotjelzõ LED zöldrõl átvált narancsra, de a rendszer nem vált állapotot. Az ajtó nyitó relét a központ panel vezérli, akkor lesz aktív amikor a modul címhez tartzó kezelõegység kimenet (ajtózár vezérlés) aktív. Ha az RTE bemenetet aktíválja akkor az ajtó nyitó relé 5 másodpercre állapotot vált. INS303 7

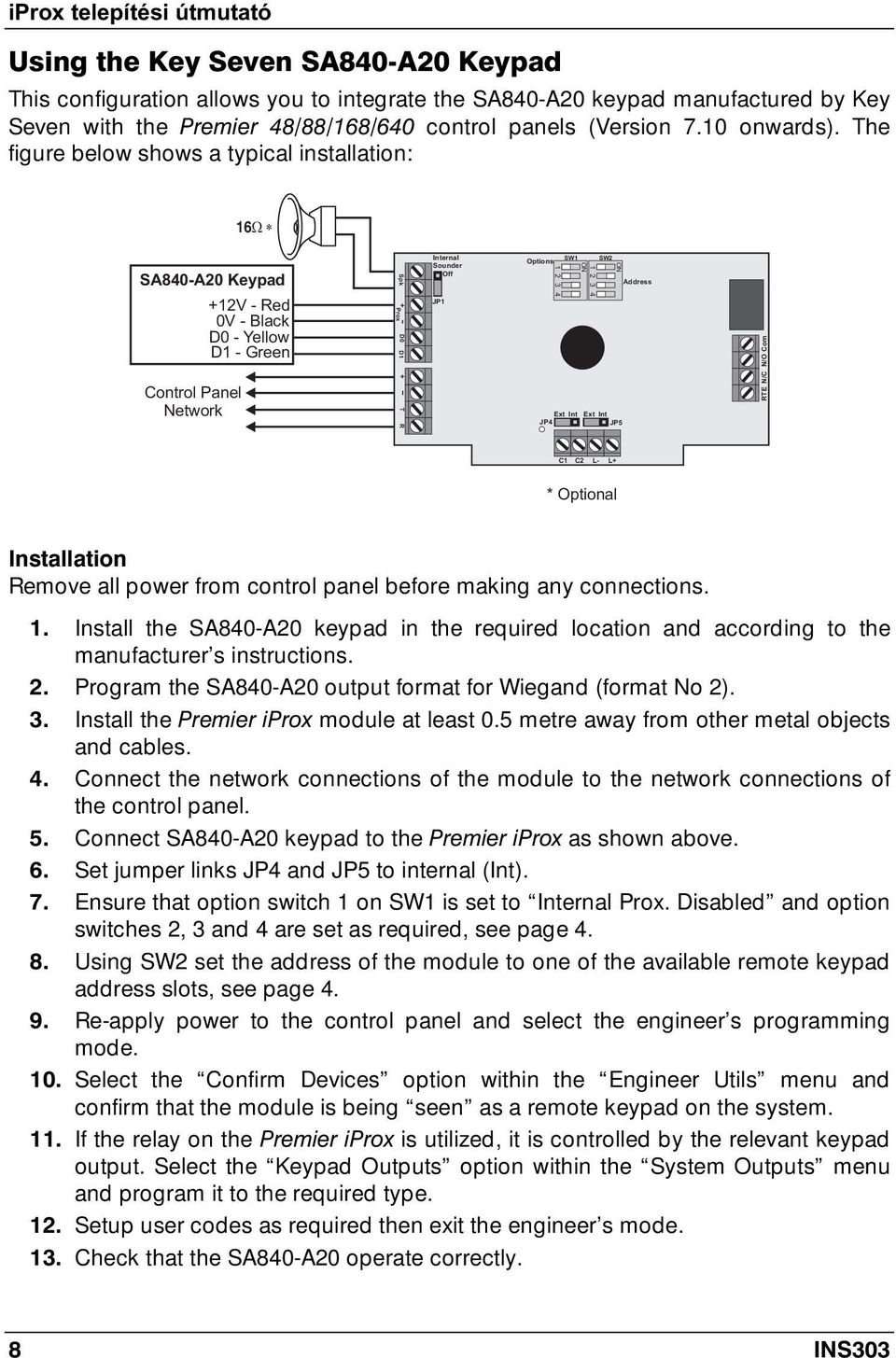

8 1 1 iprox telepítési útmutató Using the Key Seven SA840-A20 Keypad This configuration allows you to integrate the SA840-A20 keypad manufactured by Key Seven with the Premier 48/88/168/640 control panels (Version 7.10 onwards). The figure below shows a typical installation: 16 SA840-A20 Keypad +12V - Red - Black D0 - Yellow D1 - Green Control Panel Network Spk + D0 Prox D1 + T R Internal Sounder Off JP1 Options SW1 SW2 Ext Int Ext Int JP4 Address JP5 RTE N/C N/O Com C1 C2 L- L+ * Optional Installation Remove all power from control panel before making any connections. 1. Install the SA840-A20 keypad in the required location and according to the manufacturer s instructions. 2. Program the SA840-A20 output format for Wiegand (format No 2). 3. Install the Premier iprox module at least 0.5 metre away from other metal objects and cables. 4. Connect the network connections of the module to the network connections of the control panel. 5. Connect SA840-A20 keypad to the Premier iprox as shown above. 6. Set jumper links JP4 and JP5 to internal (Int). 7. Ensure that option switch 1 on SW1 is set to Internal Prox. Disabled and option switches 2, 3 and 4 are set as required, see page Using SW2 set the address of the module to one of the available remote keypad address slots, see page Re-apply power to the control panel and select the engineer s programming mode. 10. Select the Confirm Devices option within the Engineer Utils menu and confirm that the module is being seen as a remote keypad on the system. 11. If the relay on the Premier iprox is utilized, it is controlled by the relevant keypad output. Select the Keypad Outputs option within the System Outputs menu and program it to the required type. 12. Setup user codes as required then exit the engineer s mode. 13. Check that the SA840-A20 operate correctly. 8 INS303

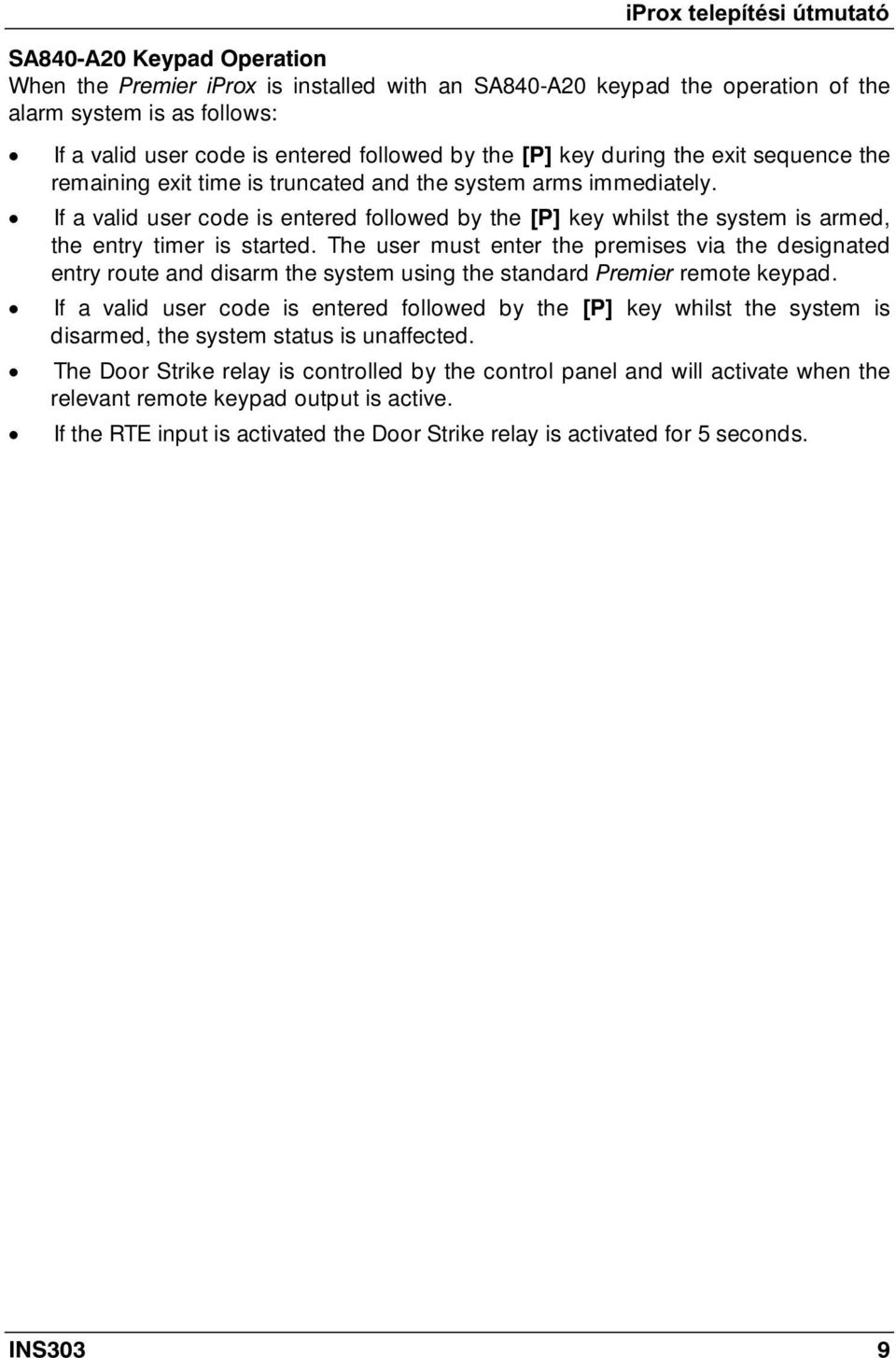

9 SA840-A20 Keypad Operation When the Premier iprox is installed with an SA840-A20 keypad the operation of the alarm system is as follows: If a valid user code is entered followed by the [P] key during the exit sequence the remaining exit time is truncated and the system arms immediately. If a valid user code is entered followed by the [P] key whilst the system is armed, the entry timer is started. The user must enter the premises via the designated entry route and disarm the system using the standard Premier remote keypad. If a valid user code is entered followed by the [P] key whilst the system is disarmed, the system status is unaffected. The Door Strike relay is controlled by the control panel and will activate when the relevant remote keypad output is active. If the RTE input is activated the Door Strike relay is activated for 5 seconds. INS303 9

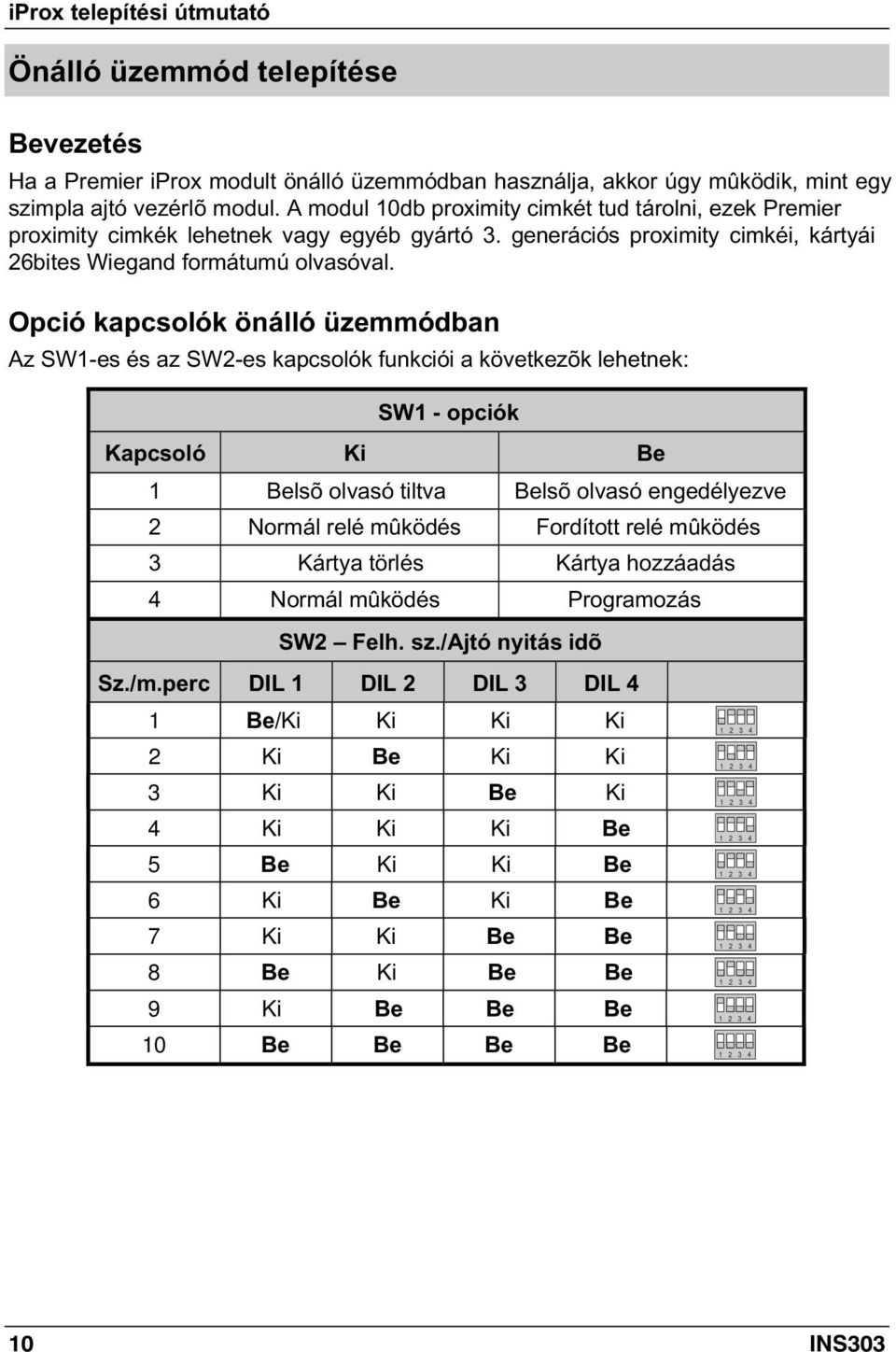

10 Önálló üzemmód telepítése Bevezetés Ha a Premier iprox modult önálló üzemmódban használja, akkor úgy mûködik, mint egy szimpla ajtó vezérlõ modul. A modul 10db proximity cimkét tud tárolni, ezek Premier proximity cimkék lehetnek vagy egyéb gyártó 3. generációs proximity cimkéi, kártyái 26bites Wiegand formátumú olvasóval. Opció kapcsolók önálló üzemmódban Az SW1-es és az SW2-es kapcsolók funkciói a következõk lehetnek: SW1 - opciók Kapcsoló Ki Be 1 Belsõ olvasó tiltva Belsõ olvasó engedélyezve 2 Normál relé mûködés Fordított relé mûködés 3 Kártya törlés Kártya hozzáadás 4 Normál mûködés Programozás SW2 Felh. sz./ajtó nyitás idõ Sz./m.perc DIL 1 DIL 2 DIL 3 DIL 4 1 Be/Ki Ki Ki Ki 2 Ki Be Ki Ki 3 Ki Ki Be Ki 4 Ki Ki Ki Be 5 Be Ki Ki Be 6 Ki Be Ki Be 7 Ki Ki Be Be 8 Be Ki Be Be 9 Ki Be Be Be 10 Be Be Be Be 10 INS303

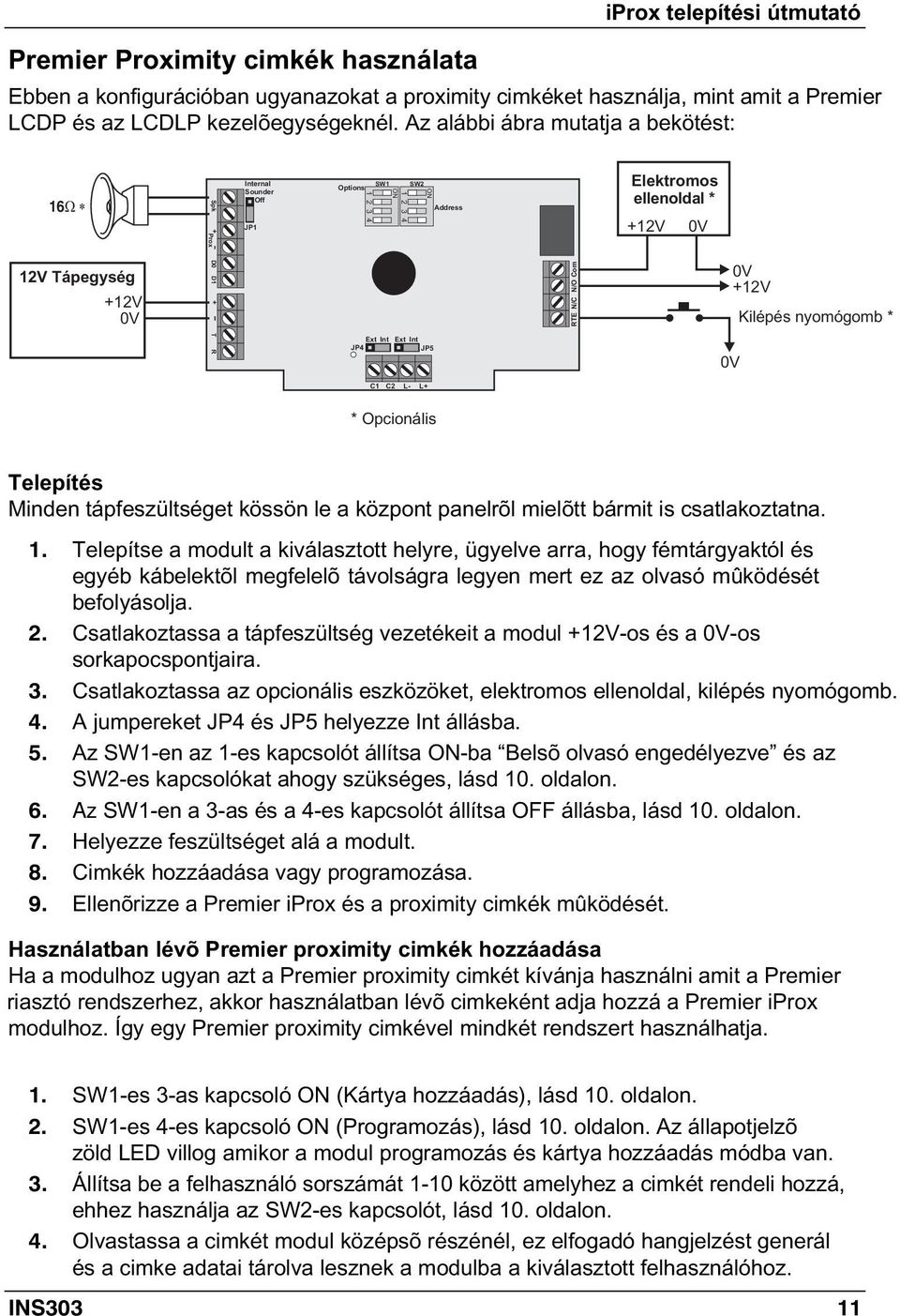

11 1 Premier Proximity cimkék használata iprox telepítési útmutató Ebben a konfigurációban ugyanazokat a proximity cimkéket használja, mint amit a Premier LCDP és az LCDLP kezelõegységeknél. Az alábbi ábra mutatja a bekötést: 16 12V Tápegység +12V Spk + D0 Prox D1 + T R Internal Sounder Off JP1 Options 1 JP4 SW1 Ext Int SW2 Ext Int JP5 Address RTE N/C N/O Com Elektromos ellenoldal * +12V +12V Kilépés nyomógomb * C1 C2 L- L+ * Opcionális Telepítés Minden tápfeszültséget kössön le a központ panelrõl mielõtt bármit is csatlakoztatna. 1. Telepítse a modult a kiválasztott helyre, ügyelve arra, hogy fémtárgyaktól és egyéb kábelektõl megfelelõ távolságra legyen mert ez az olvasó mûködését befolyásolja. 2. Csatlakoztassa a tápfeszültség vezetékeit a modul +12V-os és a -os sorkapocspontjaira. 3. Csatlakoztassa az opcionális eszközöket, elektromos ellenoldal, kilépés nyomógomb. 4. A jumpereket JP4 és JP5 helyezze Int állásba. 5. Az SW1-en az 1-es kapcsolót állítsa -ba Belsõ olvasó engedélyezve és az SW2-es kapcsolókat ahogy szükséges, lásd 10. oldalon. 6. Az SW1-en a 3-as és a 4-es kapcsolót állítsa OFF állásba, lásd 10. oldalon. 7. Helyezze feszültséget alá a modult. 8. Cimkék hozzáadása vagy programozása. 9. Ellenõrizze a Premier iprox és a proximity cimkék mûködését. Használatban lévõ Premier proximity cimkék hozzáadása Ha a modulhoz ugyan azt a Premier proximity cimkét kívánja használni amit a Premier riasztó rendszerhez, akkor használatban lévõ cimkeként adja hozzá a Premier iprox modulhoz. Így egy Premier proximity cimkével mindkét rendszert használhatja. 1. SW1-es 3-as kapcsoló (Kártya hozzáadás), lásd 10. oldalon. 2. SW1-es 4-es kapcsoló (Programozás), lásd 10. oldalon. Az állapotjelzõ zöld LED villog amikor a modul programozás és kártya hozzáadás módba van. 3. Állítsa be a felhasználó sorszámát 1-10 között amelyhez a cimkét rendeli hozzá, ehhez használja az SW2-es kapcsolót, lásd 10. oldalon. 4. Olvastassa a cimkét modul középsõ részénél, ez elfogadó hangjelzést generál és a cimke adatai tárolva lesznek a modulba a kiválasztott felhasználóhoz. INS303 11

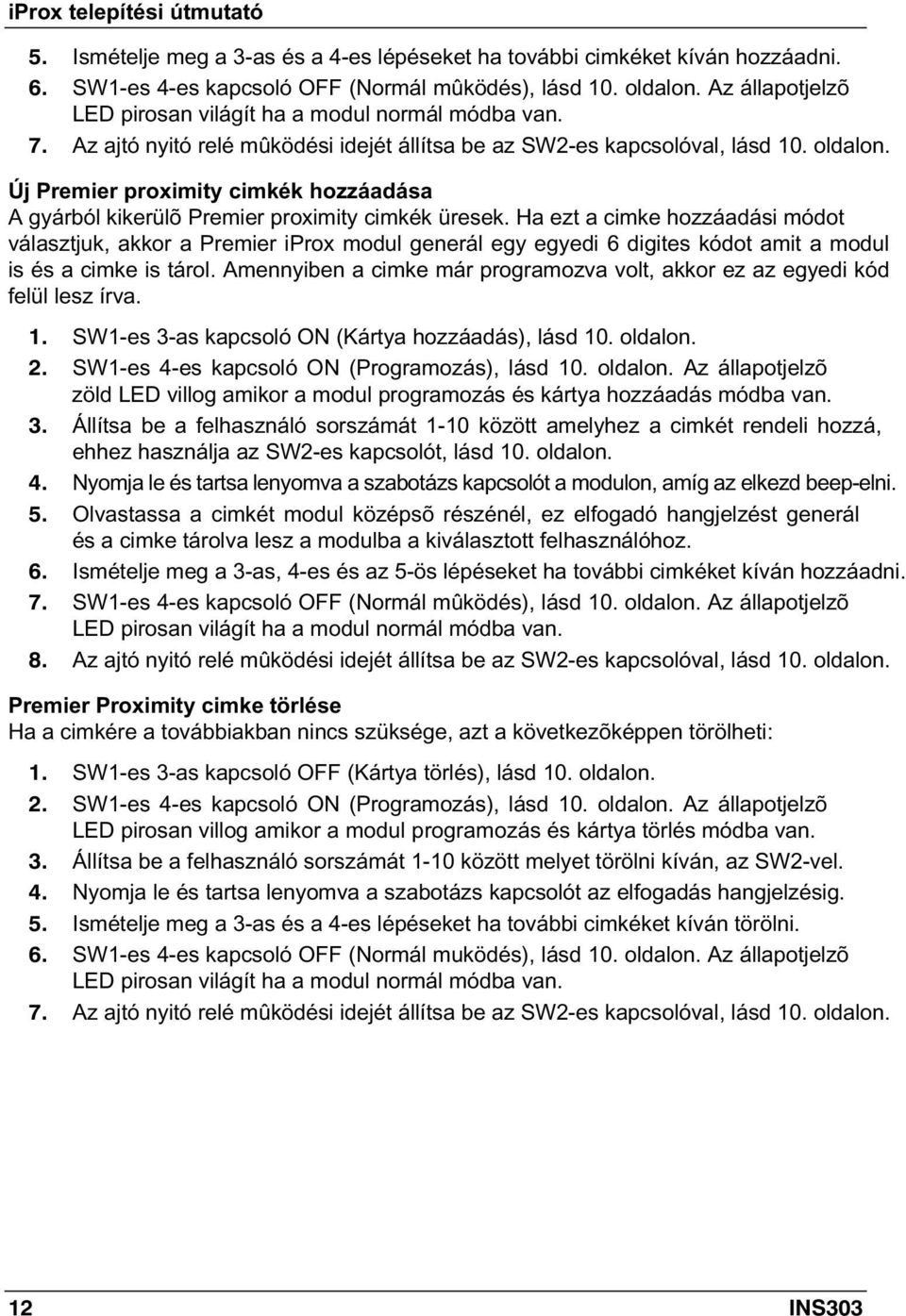

12 5. Ismételje meg a 3-as és a 4-es lépéseket ha további cimkéket kíván hozzáadni. 6. SW1-es 4-es kapcsoló OFF (Normál mûködés), lásd 10. oldalon. Az állapotjelzõ LED pirosan világít ha a modul normál módba van. 7. Az ajtó nyitó relé mûködési idejét állítsa be az SW2-es kapcsolóval, lásd 10. oldalon. Új Premier proximity cimkék hozzáadása A gyárból kikerülõ Premier proximity cimkék üresek. Ha ezt a cimke hozzáadási módot választjuk, akkor a Premier iprox modul generál egy egyedi 6 digites kódot amit a modul is és a cimke is tárol. Amennyiben a cimke már programozva volt, akkor ez az egyedi kód felül lesz írva. 1. SW1-es 3-as kapcsoló (Kártya hozzáadás), lásd 10. oldalon. 2. SW1-es 4-es kapcsoló (Programozás), lásd 10. oldalon. Az állapotjelzõ zöld LED villog amikor a modul programozás és kártya hozzáadás módba van. 3. Állítsa be a felhasználó sorszámát 1-10 között amelyhez a cimkét rendeli hozzá, ehhez használja az SW2-es kapcsolót, lásd 10. oldalon. 4. Nyomja le és tartsa lenyomva a szabotázs kapcsolót a modulon, amíg az elkezd beep-elni. 5. Olvastassa a cimkét modul középsõ részénél, ez elfogadó hangjelzést generál és a cimke tárolva lesz a modulba a kiválasztott felhasználóhoz. 6. Ismételje meg a 3-as, 4-es és az 5-ös lépéseket ha további cimkéket kíván hozzáadni. 7. SW1-es 4-es kapcsoló OFF (Normál mûködés), lásd 10. oldalon. Az állapotjelzõ LED pirosan világít ha a modul normál módba van. 8. Az ajtó nyitó relé mûködési idejét állítsa be az SW2-es kapcsolóval, lásd 10. oldalon. Premier Proximity cimke törlése Ha a cimkére a továbbiakban nincs szüksége, azt a következõképpen törölheti: 1. SW1-es 3-as kapcsoló OFF (Kártya törlés), lásd 10. oldalon. 2. SW1-es 4-es kapcsoló (Programozás), lásd 10. oldalon. Az állapotjelzõ LED pirosan villog amikor a modul programozás és kártya törlés módba van. 3. Állítsa be a felhasználó sorszámát 1-10 között melyet törölni kíván, az SW2-vel. 4. Nyomja le és tartsa lenyomva a szabotázs kapcsolót az elfogadás hangjelzésig. 5. Ismételje meg a 3-as és a 4-es lépéseket ha további cimkéket kíván törölni. 6. SW1-es 4-es kapcsoló OFF (Normál muködés), lásd 10. oldalon. Az állapotjelzõ LED pirosan világít ha a modul normál módba van. 7. Az ajtó nyitó relé mûködési idejét állítsa be az SW2-es kapcsolóval, lásd 10. oldalon. 12 INS303

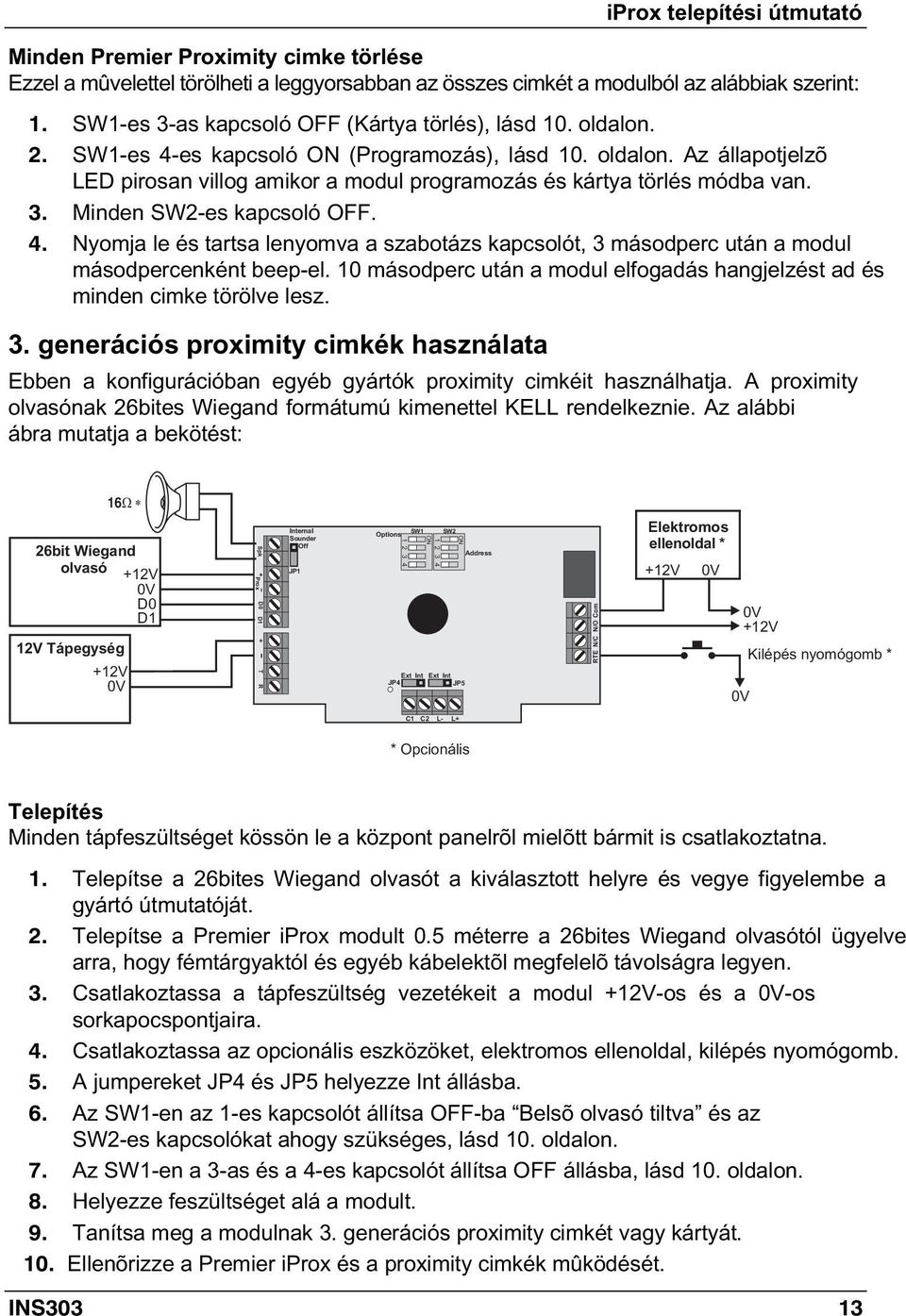

13 1 iprox telepítési útmutató Minden Premier Proximity cimke törlése Ezzel a mûvelettel törölheti a leggyorsabban az összes cimkét a modulból az alábbiak szerint: 1. SW1-es 3-as kapcsoló OFF (Kártya törlés), lásd 10. oldalon. 2. SW1-es 4-es kapcsoló (Programozás), lásd 10. oldalon. Az állapotjelzõ LED pirosan villog amikor a modul programozás és kártya törlés módba van. 3. Minden SW2-es kapcsoló OFF. 4. Nyomja le és tartsa lenyomva a szabotázs kapcsolót, 3 másodperc után a modul másodpercenként beep-el. 10 másodperc után a modul elfogadás hangjelzést ad és minden cimke törölve lesz. 3. generációs proximity cimkék használata Ebben a konfigurációban egyéb gyártók proximity cimkéit használhatja. A proximity olvasónak 26bites Wiegand formátumú kimenettel KELL rendelkeznie. Az alábbi ábra mutatja a bekötést: 16 26bit Wiegand olvasó +12V D0 D1 12V Tápegység +12V Spk + D0 Prox D1 + T R Internal Sounder Off JP1 Options 1 JP4 SW1 Ext Int SW2 Ext Int JP5 Address RTE N/C N/O Com Elektromos ellenoldal * +12V +12V Kilépés nyomógomb * C1 C2 L- L+ * Opcionális Telepítés Minden tápfeszültséget kössön le a központ panelrõl mielõtt bármit is csatlakoztatna. 1. Telepítse a 26bites Wiegand olvasót a kiválasztott helyre és vegye figyelembe a gyártó útmutatóját. 2. Telepítse a Premier iprox modult 0.5 méterre a 26bites Wiegand olvasótól ügyelve arra, hogy fémtárgyaktól és egyéb kábelektõl megfelelõ távolságra legyen. 3. Csatlakoztassa a tápfeszültség vezetékeit a modul +12V-os és a -os sorkapocspontjaira. 4. Csatlakoztassa az opcionális eszközöket, elektromos ellenoldal, kilépés nyomógomb. 5. A jumpereket JP4 és JP5 helyezze Int állásba. 6. Az SW1-en az 1-es kapcsolót állítsa OFF-ba Belsõ olvasó tiltva és az SW2-es kapcsolókat ahogy szükséges, lásd 10. oldalon. 7. Az SW1-en a 3-as és a 4-es kapcsolót állítsa OFF állásba, lásd 10. oldalon. 8. Helyezze feszültséget alá a modult. 9. Tanítsa meg a modulnak 3. generációs proximity cimkét vagy kártyát. 10. Ellenõrizze a Premier iprox és a proximity cimkék mûködését. INS303 13

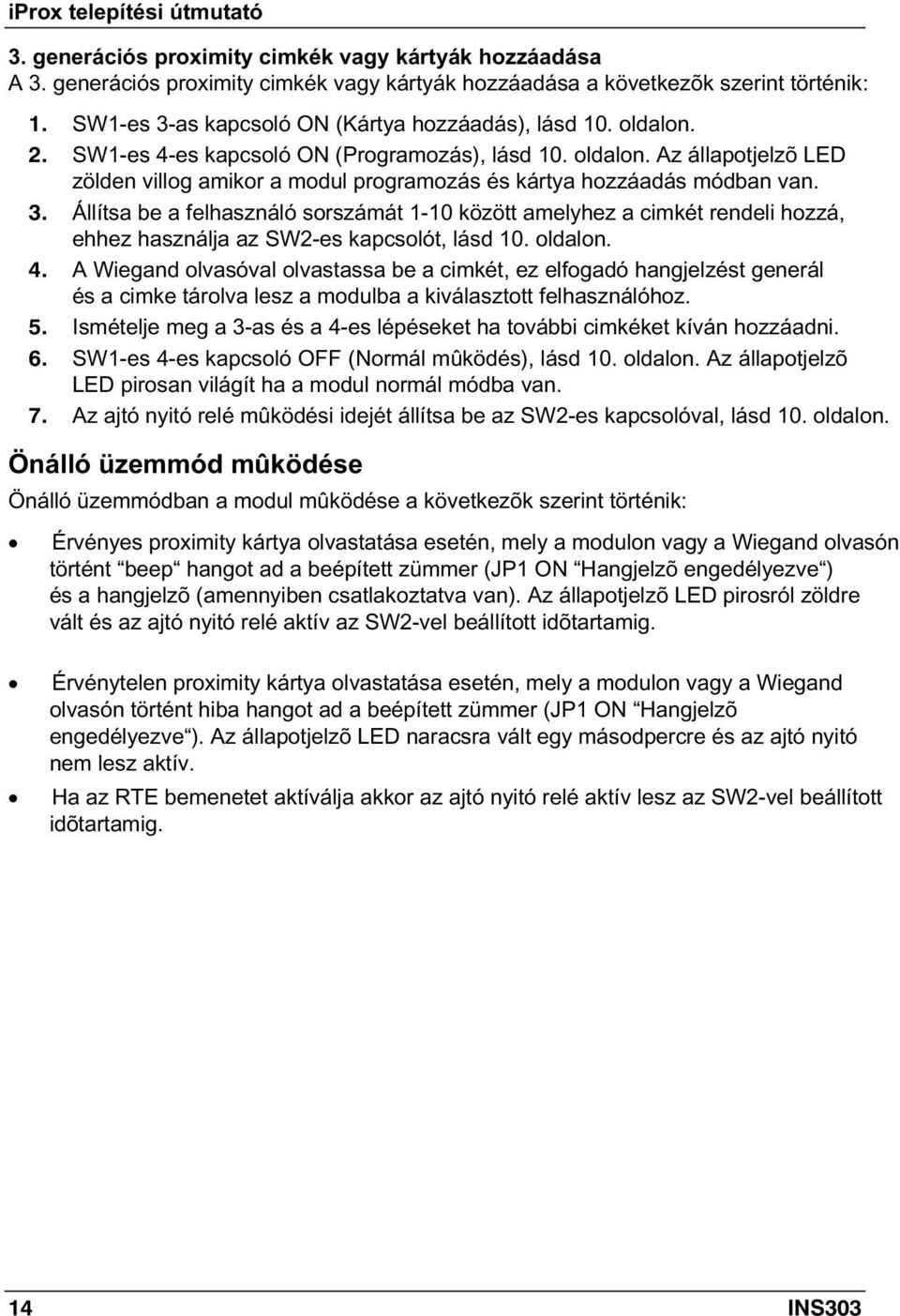

14 3. generációs proximity cimkék vagy kártyák hozzáadása A 3. generációs proximity cimkék vagy kártyák hozzáadása a következõk szerint történik: 1. SW1-es 3-as kapcsoló (Kártya hozzáadás), lásd 10. oldalon. 2. SW1-es 4-es kapcsoló (Programozás), lásd 10. oldalon. Az állapotjelzõ LED zölden villog amikor a modul programozás és kártya hozzáadás módban van. 3. Állítsa be a felhasználó sorszámát 1-10 között amelyhez a cimkét rendeli hozzá, ehhez használja az SW2-es kapcsolót, lásd 10. oldalon. 4. A Wiegand olvasóval olvastassa be a cimkét, ez elfogadó hangjelzést generál és a cimke tárolva lesz a modulba a kiválasztott felhasználóhoz. 5. Ismételje meg a 3-as és a 4-es lépéseket ha további cimkéket kíván hozzáadni. 6. SW1-es 4-es kapcsoló OFF (Normál mûködés), lásd 10. oldalon. Az állapotjelzõ LED pirosan világít ha a modul normál módba van. 7. Az ajtó nyitó relé mûködési idejét állítsa be az SW2-es kapcsolóval, lásd 10. oldalon. Önálló üzemmód mûködése Önálló üzemmódban a modul mûködése a következõk szerint történik: Érvényes proximity kártya olvastatása esetén, mely a modulon vagy a Wiegand olvasón történt beep hangot ad a beépített zümmer (JP1 Hangjelzõ engedélyezve ) és a hangjelzõ (amennyiben csatlakoztatva van). Az állapotjelzõ LED pirosról zöldre vált és az ajtó nyitó relé aktív az SW2-vel beállított idõtartamig. Érvénytelen proximity kártya olvastatása esetén, mely a modulon vagy a Wiegand olvasón történt hiba hangot ad a beépített zümmer (JP1 Hangjelzõ engedélyezve ). Az állapotjelzõ LED naracsra vált egy másodpercre és az ajtó nyitó nem lesz aktív. Ha az RTE bemenetet aktíválja akkor az ajtó nyitó relé aktív lesz az SW2-vel beállított idõtartamig. 14 INS303

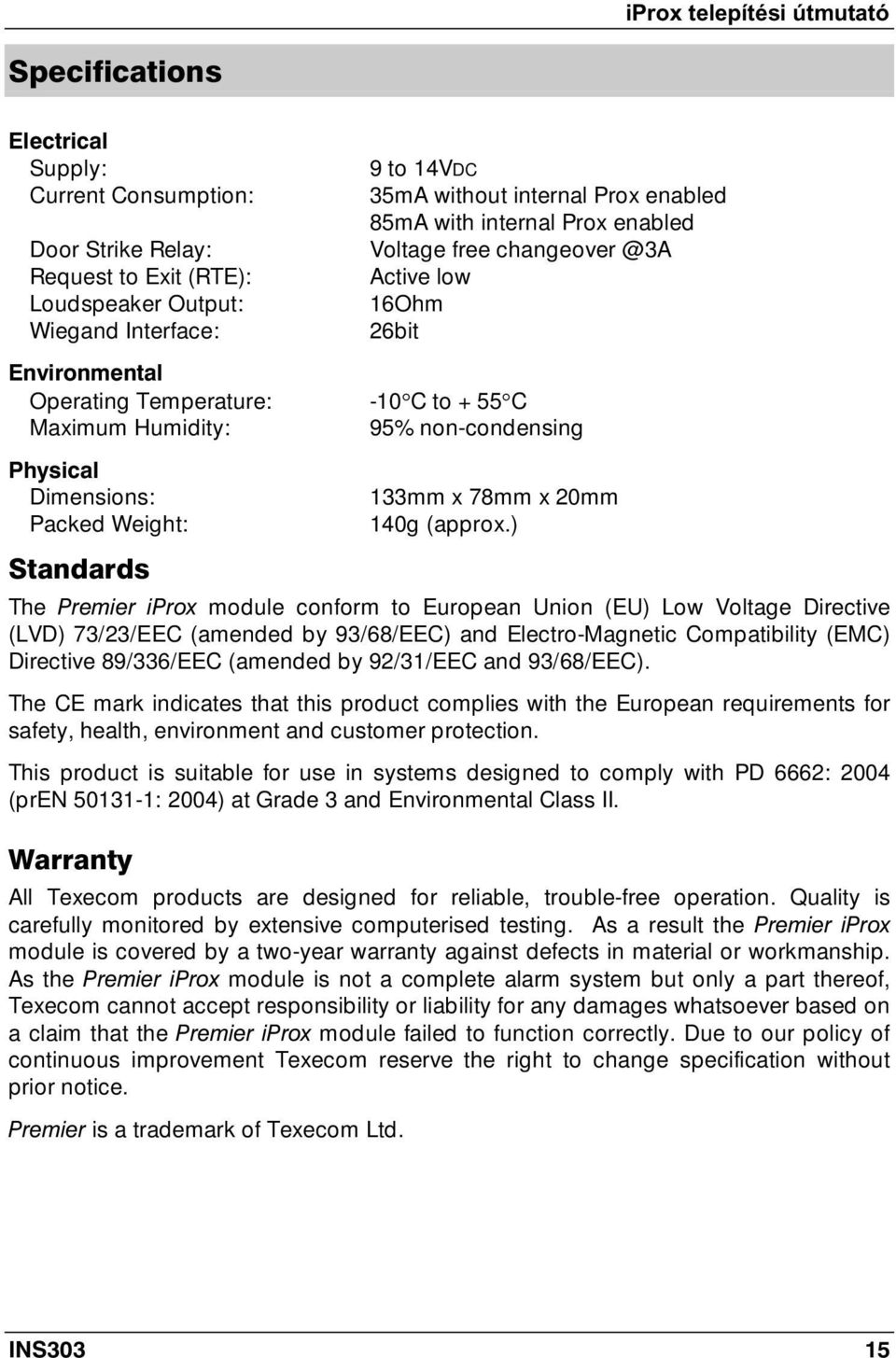

15 Specifications Electrical Supply: Current Consumption: Door Strike Relay: Request to Exit (RTE): Loudspeaker Output: Wiegand Interface: Environmental Operating Temperature: Maximum Humidity: Physical Dimensions: Packed Weight: 9 to 14VDC 35mA without internal Prox enabled 85mA with internal Prox enabled Voltage free Active low 16Ohm 26bit -10 C to +55 C 95% non-condensing 133mm x 78mm x 20mm 140g (approx.) Standards The Premier iprox module conform to European Union (EU) Low Voltage Directive (LVD) 73/23/EEC (amended by 93/68/EEC) and Electro-Magnetic Compatibility (EMC) Directive 89/336/EEC (amended by 92/31/EEC and 93/68/EEC). The CE mark indicates that this product complies with the European requirements for safety, health, environment and customer protection. This product is suitable for use in systems designed to comply with PD 6662: 2004 (pren : 2004) at Grade 3 and Environmental Class II. Warranty All Texecom products are designed for reliable, trouble-free operation. Quality is carefully monitored by extensive computerised testing. As a result the Premier iprox module is covered by a two-year warranty against defects in material or workmanship. As the Premier iprox module is not a complete alarm system but only a part thereof, Texecom cannot accept responsibility or liability for any damages whatsoever based on a claim that the Premier iprox module failed to function correctly. Due to our policy of continuous improvement Texecom reserve the right to change specification without prior notice. Premier is a trademark of Texecom Ltd. INS303 15

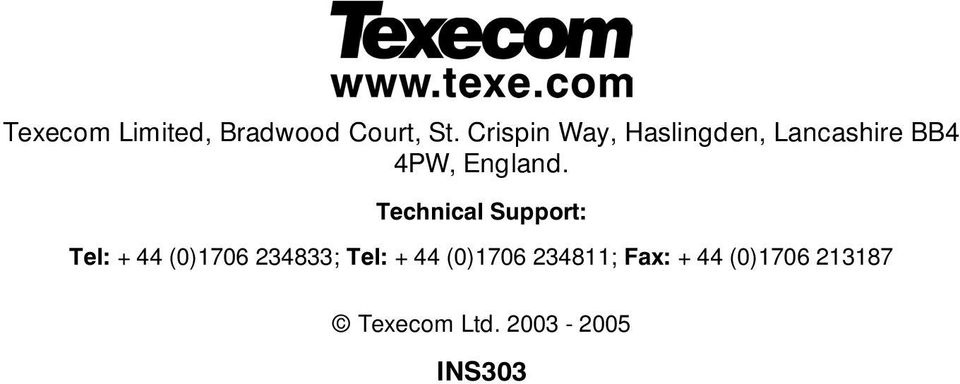

16 Texecom Limited, Bradwood Court, St. Crispin Way, Haslingden, Lancashire BB4 4PW, England. Technical Support: Tel: +44 (0) ; Tel: +44 (0) ; Fax: +44 (0) Texecom Ltd INS303
