MAGASÉPÍTÉSTAN I. 6. Előadás: Nagyelemes, acélgerendás, és fafödémek, áthidalók

Átírás

1 6. Előadás: Nagyelemes, acélgerendás, és fafödémek, áthidalók BME MET Előadó: 2012/2013 II. szemeszter Medgyasszay Péter PhD egyetemi docens, BME Magasépítési Tanszék

2 TARTALOM 1. Bevezetés, visszacsatolás 1.1 Födémek csoportosítása 1.2 Tárgyalt szerkezetek jellemzése 2. Hatások, követelmények 2.1 Teherhatások 2.2 Vízhatások, szárazsági követelmények 2.3 Hőveszteség, hőszigetelési követelmények 2.4 Kivitelezés adottságai 3. Födémekhez, áthidalókhoz használt anyagok 3.1 Fa 3.2 Acél 3.3 Vasbeton 4. Födémek, áthidalók tervezési kérdései 4.1 Tervezési alapelvek 4.2 Fa födémek tervezési kérdései 4.3 Vasbeton födémek tervezési kérdései 4.4 Acél födémek tervezési kérdései 5. Kivitelezés, gazdaságosság kérdései 5.1 Kivitelezés 5.2 Gazdaságosság 6. Irodalomjegyzék BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 2. dia /60

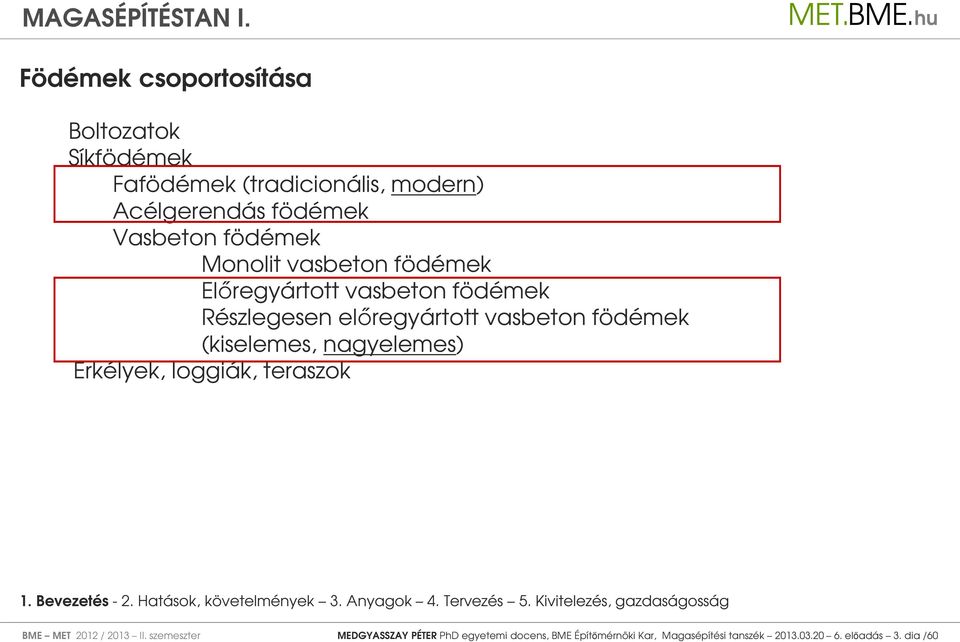

3 Födémek csoportosítása Boltozatok Síkfödémek Fafödémek (tradicionális, modern) Acélgerendás födémek Vasbeton födémek Monolit vasbeton födémek Előregyártott vasbeton födémek Részlegesen előregyártott vasbeton födémek (kiselemes, nagyelemes) Erkélyek, loggiák, teraszok 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 3. dia /60

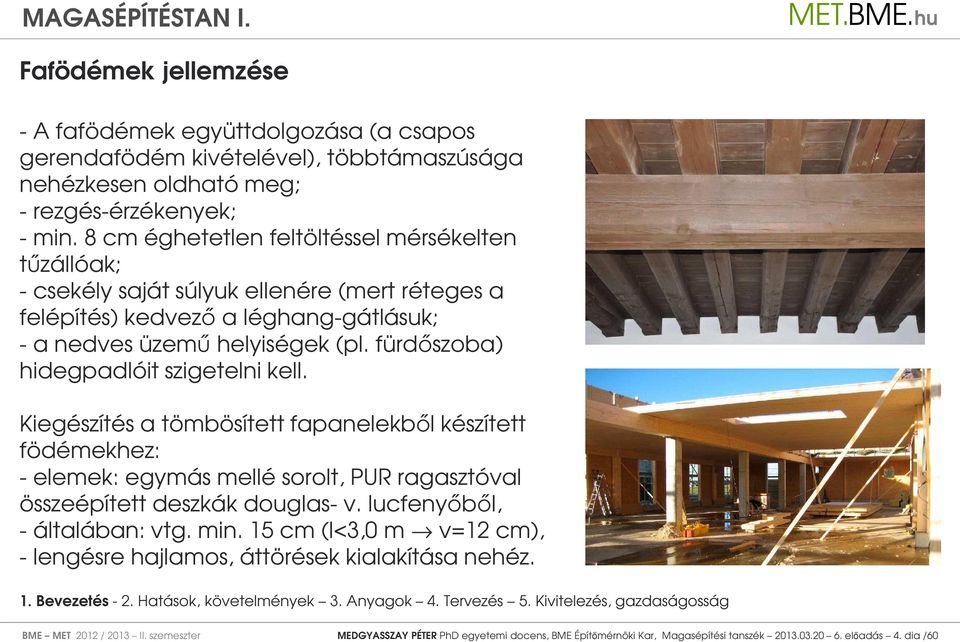

4 Fafödémek jellemzése - A fafödémek együttdolgozása (a csapos gerendafödém kivételével), többtámaszúsága nehézkesen oldható meg; - rezgés-érzékenyek; - min. 8 cm éghetetlen feltöltéssel mérsékelten tűzállóak; - csekély saját súlyuk ellenére (mert réteges a felépítés) kedvező a léghang-gátlásuk; - a nedves üzemű helyiségek (pl. fürdőszoba) hidegpadlóit szigetelni kell. Kiegészítés a tömbösített fapanelekből készített födémekhez: - elemek: egymás mellé sorolt, PUR ragasztóval összeépített deszkák douglas- v. lucfenyőből, - általában: vtg. min. 15 cm (l<3,0 m v=12 cm), - lengésre hajlamos, áttörések kialakítása nehéz. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 4. dia /60

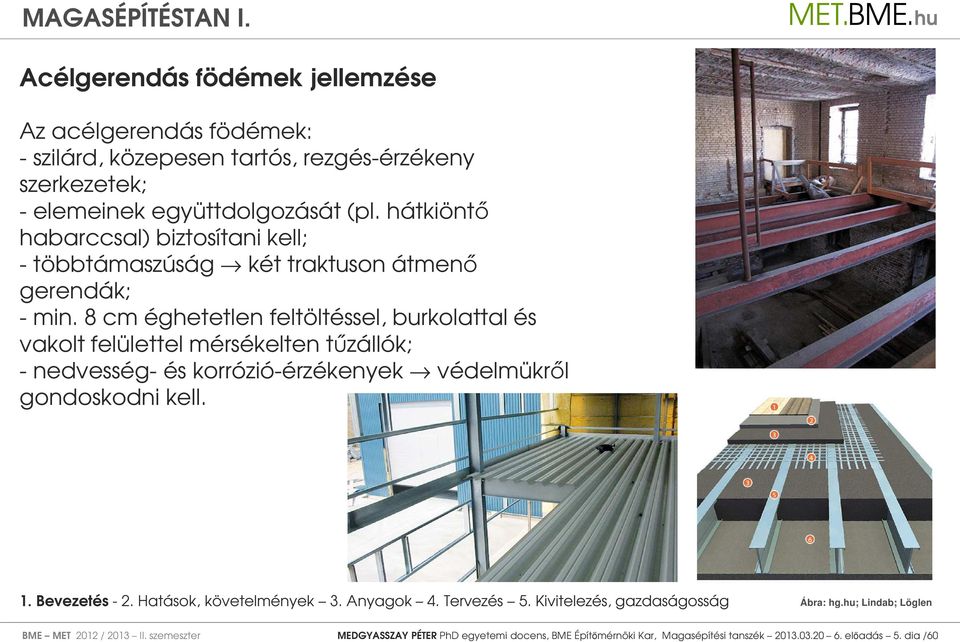

5 Acélgerendás födémek jellemzése Az acélgerendás födémek: - szilárd, közepesen tartós, rezgés-érzékeny szerkezetek; - elemeinek együttdolgozását (pl. hátkiöntő habarccsal) biztosítani kell; - többtámaszúság két traktuson átmenő gerendák; - min. 8 cm éghetetlen feltöltéssel, burkolattal és vakolt felülettel mérsékelten tűzállók; - nedvesség- és korrózió-érzékenyek védelmükről gondoskodni kell. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Ábra: hg.; Lindab; Löglen BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 5. dia /60

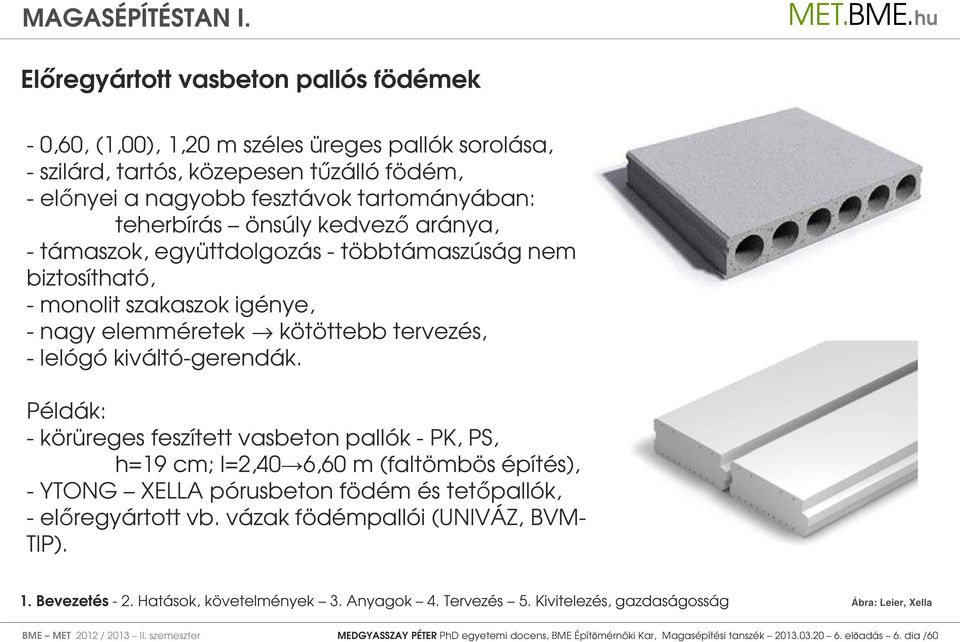

6 Előregyártott vasbeton pallós födémek - 0,60, (1,00), 1,20 m széles üreges pallók sorolása, - szilárd, tartós, közepesen tűzálló födém, - előnyei a nagyobb fesztávok tartományában: teherbírás önsúly kedvező aránya, - támaszok, együttdolgozás - többtámaszúság nem biztosítható, - monolit szakaszok igénye, - nagy elemméretek kötöttebb tervezés, - lelógó kiváltó-gerendák. Példák: - körüreges feszített vasbeton pallók - PK, PS, h=19 cm; l=2,40 6,60 m (faltömbös építés), - YTONG XELLA pórusbeton födém és tetőpallók, - előregyártott vb. vázak födémpallói (UNIVÁZ, BVM- TIP). 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Ábra: Leier, Xella BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 6. dia /60

7 Részlegesen előregyártott vasbeton födémek jellemzése Az építőanyagok garantálható minősége és a statikai számítások színvonala a biztonság határáig igénybevett szerkezetek; - szabványos minőségben gyártott elemek; - beépítésük gyors, száraz, szerelő jellegű; - a szerkezet lényegében azonnal terhelhető; - nagyszilárdságú beton, előfeszítés kisebb önsúly, nagy teherbírás. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Ábra: Epitoanyagabc.; Leier BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 7. dia /60

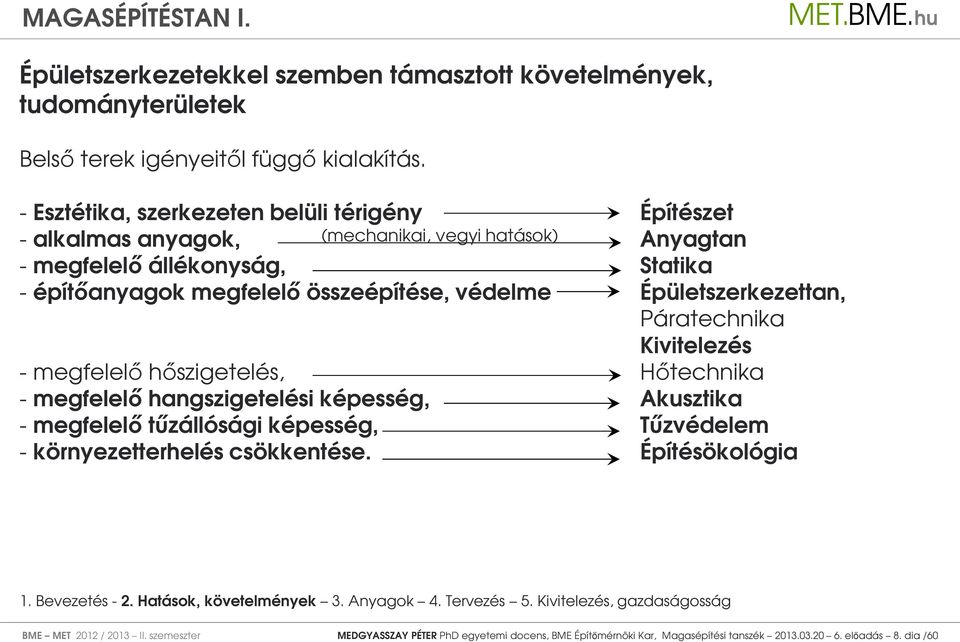

8 Épületszerkezetekkel szemben támasztott követelmények, tudományterületek Belső terek igényeitől függő kialakítás. - Esztétika, szerkezeten belüli térigény Építészet - alkalmas anyagok, (mechanikai, vegyi hatások) Anyagtan - megfelelő állékonyság, Statika - építőanyagok megfelelő összeépítése, védelme Épületszerkezettan, Páratechnika Kivitelezés - megfelelő hőszigetelés, Hőtechnika - megfelelő hangszigetelési képesség, Akusztika - megfelelő tűzállósági képesség, Tűzvédelem - környezetterhelés csökkentése. Építésökológia 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 8. dia /60

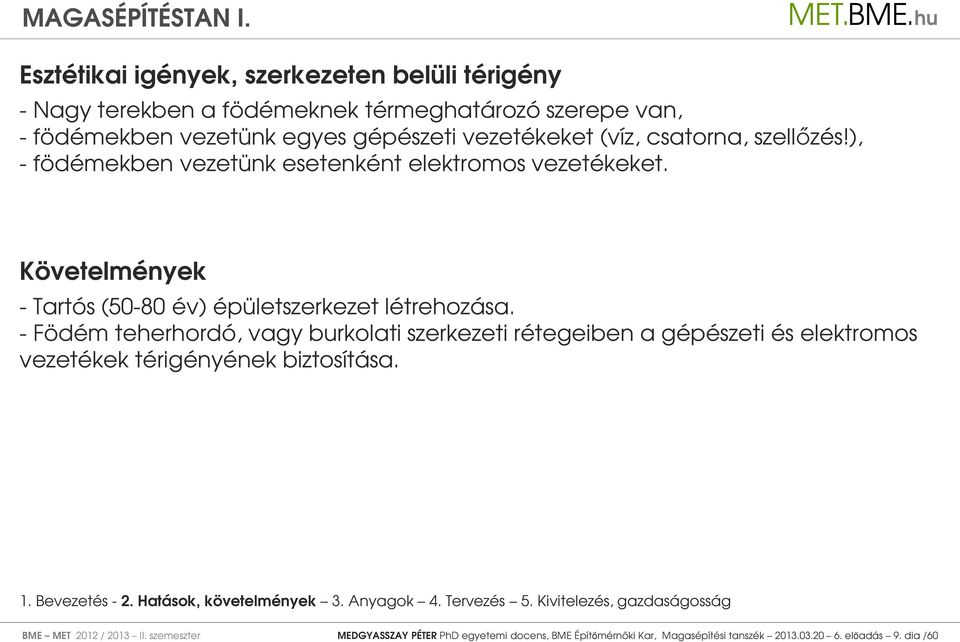

9 Esztétikai igények, szerkezeten belüli térigény - Nagy terekben a födémeknek térmeghatározó szerepe van, - födémekben vezetünk egyes gépészeti vezetékeket (víz, csatorna, szellőzés!), - födémekben vezetünk esetenként elektromos vezetékeket. Követelmények - Tartós (50-80 év) épületszerkezet létrehozása. - Födém teherhordó, vagy burkolati szerkezeti rétegeiben a gépészeti és elektromos vezetékek térigényének biztosítása. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 9. dia /60

10 Építőanyagokra ható környezeti hatások - Üzemi víz, - csőtörés, - nedvesség tisztítás során, - mechanikai hatás használat során. Követelmények - Tartós (50-80 év) épületszerkezet létrehozása. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 10. dia /60

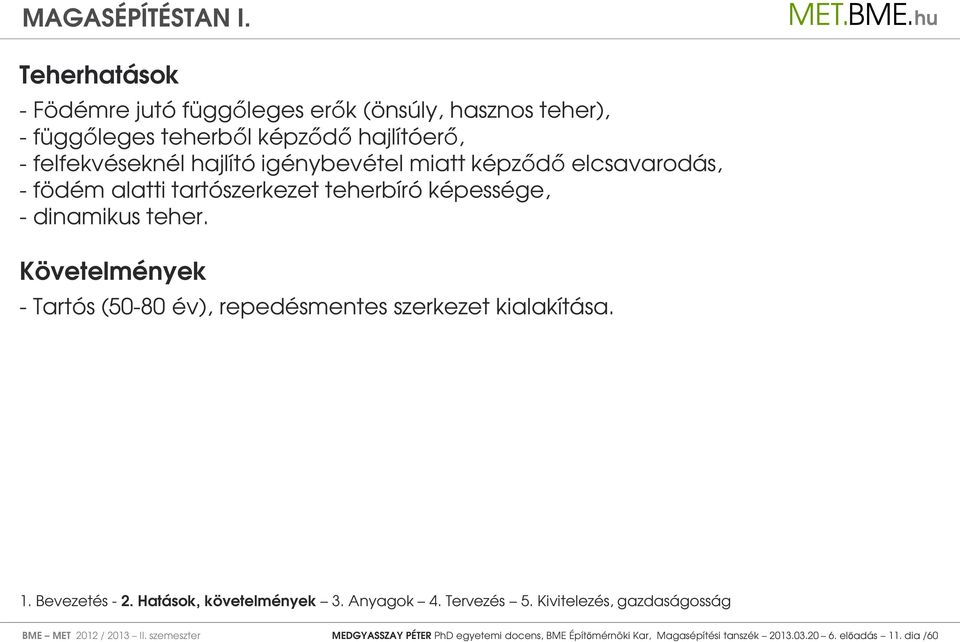

11 Teherhatások - Födémre jutó függőleges erők (önsúly, hasznos teher), - függőleges teherből képződő hajlítóerő, - felfekvéseknél hajlító igénybevétel miatt képződő elcsavarodás, - födém alatti tartószerkezet teherbíró képessége, - dinamikus teher. Követelmények - Tartós (50-80 év), repedésmentes szerkezet kialakítása. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 11. dia /60

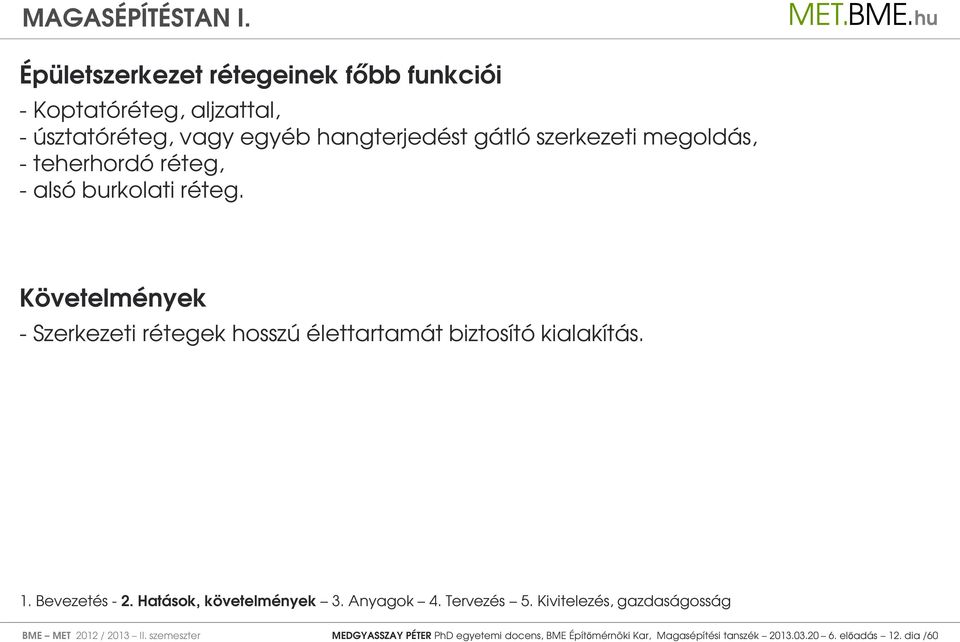

12 Épületszerkezet rétegeinek főbb funkciói - Koptatóréteg, aljzattal, - úsztatóréteg, vagy egyéb hangterjedést gátló szerkezeti megoldás, - teherhordó réteg, - alsó burkolati réteg. Követelmények - Szerkezeti rétegek hosszú élettartamát biztosító kialakítás. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 12. dia /60

13 Kivitelezést meghatározó adottságok - Megközelíthetőség, - zsaluzás esetleges bonyolúltsága, térigénye, - előregyártott födémek esetén daruzhatóság, - födémek építés alatti sérülési lehetőségei (eső, mechanikai hatások), - födémrétegek és födémbe kerülő gépészeti, elektromos vezetékek elhelyezése. Követelmények - Biztonságosan, gazdaságosan megépíthető szerkezet létrehozása. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 13. dia /60

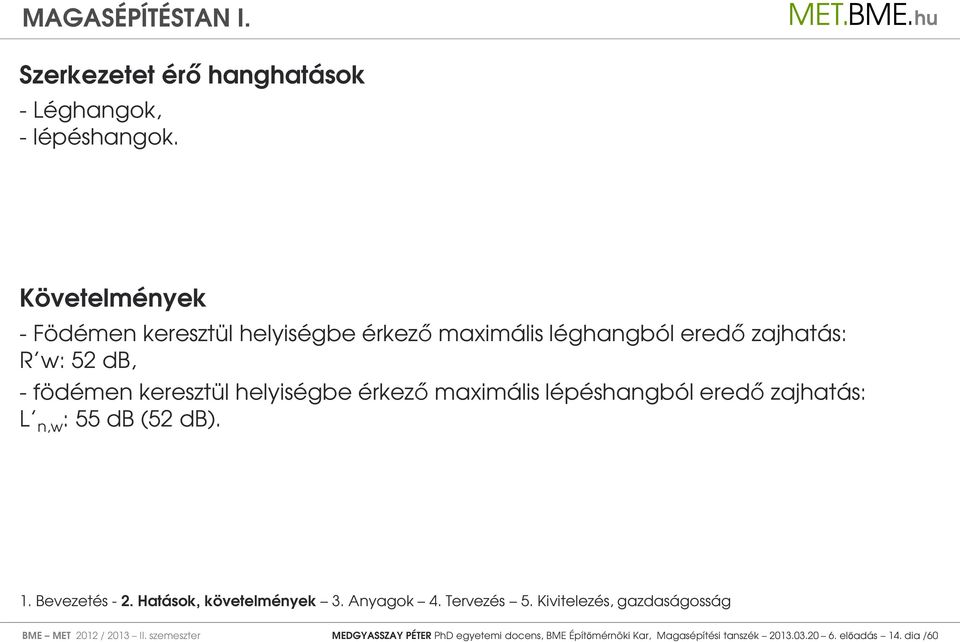

14 Szerkezetet érő hanghatások - Léghangok, - lépéshangok. Követelmények - Födémen keresztül helyiségbe érkező maximális léghangból eredő zajhatás: R w: 52 db, - födémen keresztül helyiségbe érkező maximális lépéshangból eredő zajhatás: L n,w : 55 db (52 db). 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 14. dia /60

15 Szerkezetet érő tűzterhelés - Épület belső tereiben keletkező tűz. Követelmények - Teherhordó elemekre: 0,5 h nem éghetőtől 0,2 h közepesen éghetőig - Térelhetároló elemekre: 0,2 h nem éghetőtől közepesen éghetőig 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 15. dia /60

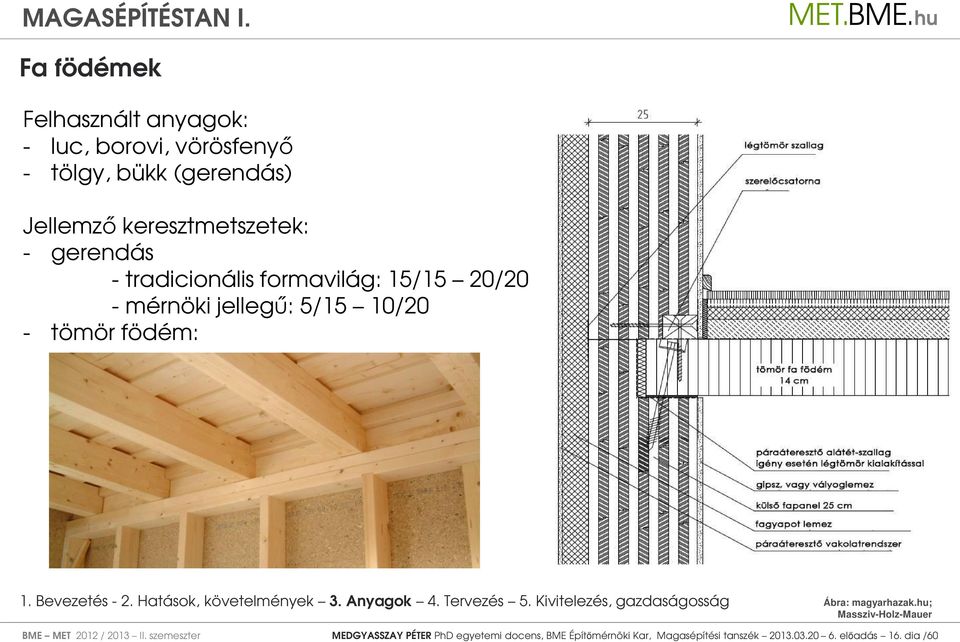

16 Fa födémek Felhasznált anyagok: - luc, borovi, vörösfenyő - tölgy, bükk (gerendás) Jellemző keresztmetszetek: - gerendás - tradicionális formavilág: 15/15 20/20 - mérnöki jellegű: 5/15 10/20 - tömör födém: 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Ábra: magyarhazak.; Massziv-Holz-Mauer BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 16. dia /60

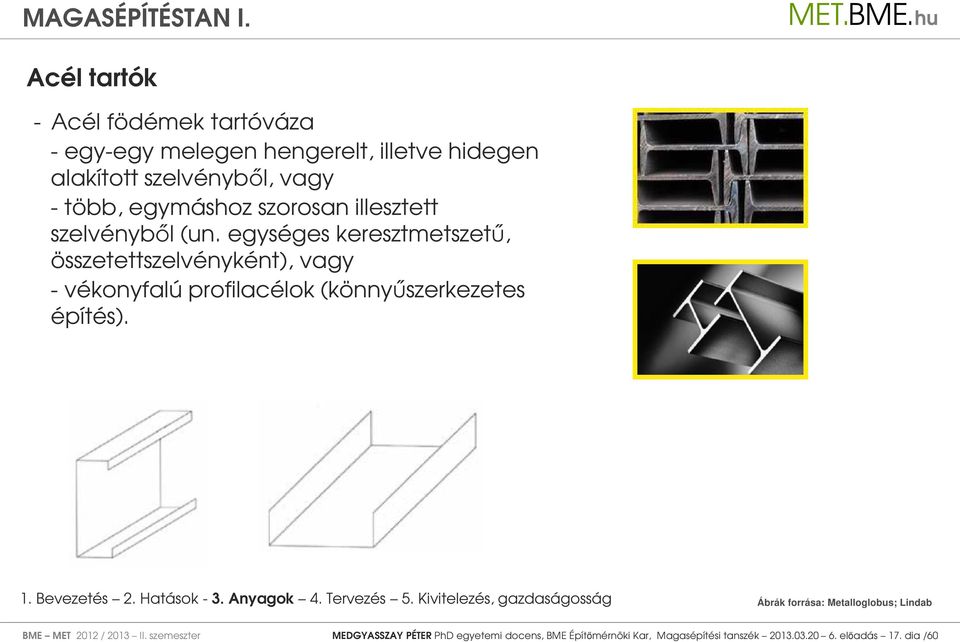

17 Acél tartók - Acél födémek tartóváza - egy-egy melegen hengerelt, illetve hidegen alakított szelvényből, vagy - több, egymáshoz szorosan illesztett szelvényből (un. egységes keresztmetszetű, összetettszelvényként), vagy - vékonyfalú profilacélok (könnyűszerkezetes építés). 1. Bevezetés 2. Hatások - 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Ábrák forrása: Metalloglobus; Lindab BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 17. dia /60

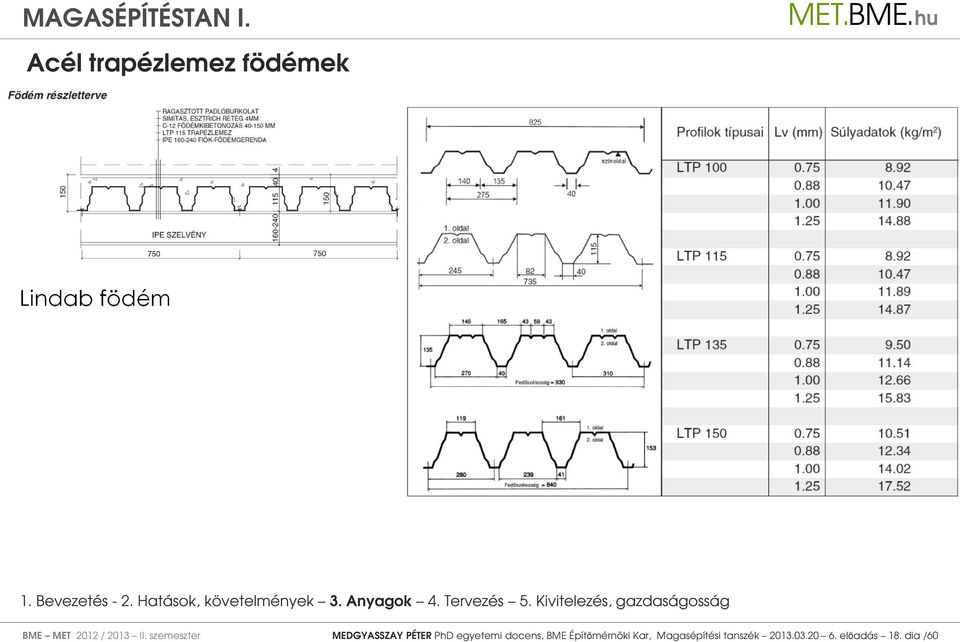

18 Acél trapézlemez födémek Lindab födém 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 18. dia /60

19 Körüreges feszített-beton födémpallók Magasság: 16; 20; 26,5; 32; 40; 45; 50 cm Fesztáv: 3,5 23,5 m Szélesség: 120 cm 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 19. dia /60

20 Körüreges feszített-beton födémpallók és beépítésük teherhordó falas épületbe a) PK PS b) méretkiegyenlítés Csomópontok: a) Nyílásáthidalás egy. vb. áthidalóval; b) Koszorú teherhordással párzamos falon; c) Irányváltás belső falon. c) 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 20. dia /60

21 Vasbeton pallófödémek: UNIVÁZ körüreges feszített-beton födémpallói UF-6 feszített körüreges födémpalló UF-MV/N vasbeton födémpalló UF-MV/S szerelő-palló 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 21. dia /60

22 Vasbeton nagytáblás födémek Leier Mesterfödém 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 22. dia /60

23 Födémek tervezése - Teherhordás irányának megállapítása; - teherhordó és merevítő falak helye, - fesztávok megállapítása; - födém anyagának (pl. vasbeton) és szerkezetének (pl. előregyártott gerendás) eldöntése; - fesztávok ellenőrzése (pl. gyártott méretekkel való egybevetés); - burkolat megállapítása; - burkolat aljzatának kiválasztása; - akusztikai védelem módjának definiálása; - szerkezet statikai, akusztikai, tűzvédelmi ellenőrzése. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 23. dia /60

24 Födémek tervezése Kritikus helyek megoldása: - födémáttörések szegélyezése; - válaszfalak alátámasztása; - vizes helyiségek alatti csőszerelésre alkalmas - födémrészek kialakítása; - csapadékhatásnak kitett erkély, loggia mezők, - konzolos szakaszok megoldása. Csomópontok szerkesztése: - födémszélek, koszorúk hőszigetelése; - nyílásáthidalások megtervezése; - hőhídmentesség ellenőrzése; - vízszigetelést igénylő szakaszok geometriai kontrollja (összetett rétegrend igazodása a többi helyiség padlónívójához). 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 24. dia /60

25 Födém + kontaktpadló Tervezési szempontok: épületszerkezeti, épületgépészeti Födém + úsztatott padló Födém + padló + álmennyezet Épületgépészeti vezetékek a födémben Födém peremének hővédelme 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 25. dia /60

26 Korszerű fagerendás födémek specifikumai - Gerendák pallóból, tömbösített szelvényekből, szegezett tartóként; - sűrű (40-45 cm) tengelykiosztással; - gerendák közötti mezők: - deszkázatra (bélésbe) fektetett szigetelőlemezre készített könnyűbeton kitöltéssel; - előregyártott könnyűbeton, vagy vázkerámia béléselemekkel; - vályog, tégla elemekkel. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 26. dia /60

27 Fa anyagú gerendakiosztás szabályai - Gerenda-felfekvés ~ 15 cm, szigetelő lemezre; - gerenda befalazása légréssel; - gerendavég kiékelése, lehorgonyzása; - gerendák felfekvése belső falra km. csökkenés minimuma; - gerendákkal párzamos falak mellé ( 3 cm hézaggal) gerenda kerül; - fallal párzamos szélső gerendák össze- és bekötése; - kevés és rövid kiváltás; - fagerenda távolsága kéménytől 8 cm; - szerkezeti elemek toldása: - ács-szerkezetű - acél szerelvényes; - válaszfalak kiváltása, átvezetése. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 27. dia /60

28 Ikerház fagerendás födémje Gerendakiosztás: a) oromfali gerenda b) szegélygerenda c) válaszfali gerenda d) födémgerenda e) kiváltott (fiók-) gerenda f) kiváltó gerenda 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 28. dia /60

29 a) b) légrés hőszig. szig. lemez Fafödém részletek a) Gerendavég befalazása; b) Gerendafelfekvés blokkos fal vb. koszorújára; c) c) Gerendavég lehorgonyzása befalazott áttoló vashoz; d) d) Oromfallal párzamos szélső gerendák összekötése és lehorgonyzása befalazott áttoló vashoz. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 29. dia /60

30 a) Fafödém részletek a) Gerendák hossztoldása különböző vastagságú belső teherhordó falakon; b) Húzó igénybevétel felvétele felcsavarozott laposvassal; c) Síkbeli gerendakiváltások: c.1) bélcsapos kapcsolattal; c.2) acél saruval b) c.1) c.2) 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 30. dia /60

31 Fafödém részletek a) Csatlakozás vb. koszorú esetén: a) Gerendavég felfekvése és rögzítése koszorú tetején; b) Szélső gerenda kikötése síkban fekvő koszorúhoz; c) Koszorú helyettesítése fagerendával b) c) lehorgonyzó csavarok vb. zsalukő pincefal 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 31. dia /60

32 a) Fafödém részletek b) technológiai szigetelés! c) a) Béléses gerendafödém könnyűbeton kitöltéssel; d) b) Borított változat fatakarékos gerendákkal; c) Előregyártott könnyűbeton béléstestek; d) Vázkerámia béléstestek; 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 32. dia /60

33 Korszerű fagerendás födémek Rétegfelépítés: ad. A) 1. padlóburkolat, 2. cementesztrich 5 cm, 3. techn. szig. PE fólia, 4. lépéshang szig. 20/25 mm, s 8 MN/m 2 5. leterhelés, pl. betonlap, 6. teherhordó kéreg, 7. látszó deszkázat, 8. gerendák, ad. B) 1-6), mint a) 7. gerendák, 8. üregkitöltés >100 mm, 9. párazáró rtg., 10. lécezés, 11. GK. burkolat 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 33. dia /60

34 Modern fafödém: tömbösített fa födémpanel 1. burkolat, 2. c. esztrich, 3. PE fólia, 4. hanglágy rtg. 5. betonlapok, 6. teherhordó és merevítő kéreg, 7. fa födémpanel, 8. szerelő bordák, 9. GK. lemez fa födémpanel és akusztikai változata 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 Forrás: Internet, Haus & Bauen BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 34. dia /60

35 Acélgerendás födémek specifikációi - vastagfalú gerendák távolsága nagyobb teherbírásból adódóan ritkább (1,00 3,00 m), - vékonyfalú gerendák távolsága mérnöki szerkezetekre jellemző sűrűbordás, cm, - gerendák tűzvédelméről, korrózió védelméről gondoskodni kell, - gerendák rugalmasságából adódó problémákat gerendák közötti szerkezet kialakításával, vagy burkolat megválasztásával kezelni kell. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 35. dia /60

36 Acélgerendás födémek a) b) a) Poroszsüveg födém, orrtéglák közé falazott dongaboltozat hátkiöntéssel; b) Kovaföld betéttestes födém orrtéglákkal, gerendák fölött kibetonozással 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 36. dia /60

37 Acélgerendás födémek a) Acélgerendák + vb. lemez, fölülbordás födémként; a) b) Acélgerendák + vb. födémlemez, alulbordás födémként; b) c) Téglabetétes vb. lemezes acélgerendás (Horcsik) födém c) 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 37. dia /60

38 Poroszsüveg födémek építési szabályai - a melegen hengerelt I gerendák közeit dongaboltozatként falazták ki; - a kifalazást orrtéglák segítették; - gerendakiosztás: azonos szélességű mezők; - 1,00-1,30 m tengelytávolság a födém alul síkra vakolható; - nagyobb gerenda-tengelytáv a dongaív alulról látható; - gerendafelfekvés 15 cm, habarcságy; - gerendavégek lehorgonyzása; - fallal párzamos gerendák össze- és bekötése; - gerendaközök kifalazása: gyűrűs, kupás, fecskefarkas; - szélső mezők oldalnyomásának felvétele: vonórúd, vb. lemez; - oldalnyomás kiegyenlítése építés közben az összes mező egyszerre épül; - együttdolgozás híg cementhabarcs-hátkiöntés; - konzolos erkélyek, függőfolyosók: - acélgerendákra fektetett kőlemezek, - később boltozottan, majd - vasbetonból, ez utóbbi esetekben csapadék-szigeteléssel és padlóburkolattal; - válaszfalak beépítése: - könnyű válaszfalak a födém teherelosztó rétegére, - nehezek kiváltása, vagy átvezetése. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 38. dia /60

39 Poroszsüveg födém alaprajzi részletei a.1) a.2) b) vonóvas két mezőn keresztül gyűrűs sorok kupás kiékeléssel konzolos gerendák a.1) szélső két mező vonóvassal; a.2) szélső mező monolit vb. lemezzel; b) konzol kialakítása konzolos gerendákkal 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 39. dia /60

40 Poroszsüveg födém részletei a) a) b) c) Acélgerendák lehorgonyzása: a) laposacél áttolóval; b) koszorúba bekötő vassal; c) szögacél befalazásával; d) metszet a födémmezőn át; Gerendával párzamos szélső mező kialakítása: e) vonóvassal; f) vb. lemezzel e) d) f) 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 40. dia /60

41 Poroszsüveg födém Pécs, Nádor szálló felújítása a.1) b) c) a.2) a.1) a.2) A feltöltés eltávolítása után látható a födém fölső felülete a hátöntéssel b) A bontás során láthatóvá vált szerkezet c) A födém alsó felülete az orrtéglákkal 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 41. dia /60

42 a.1) a.2) kiváltó gerenda a.1) a.2) nagyméretű födémáttörés kiváltása Konzol kialakítása b.1) boltozott mezőkkel, b.2) vb. födémlemezzel Poroszsüveg födém Pécs, Nádor szálló felújítása b.1) kiváltó gerenda b.2) kiváltott gerenda c) Válaszfalak fogadása 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 42. dia /60

43 Poroszsüveg födém részletei: függőfolyosók b) Csapadék elleni szigeteléssel! a) a) Kőlemez konzolos acélgerendán; b) Acélgerendák között gyűrűs kifalazással; c) Acélgerendák között kupás kifalazással; c) Csapadék elleni szigeteléssel! 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 43. dia /60

44 Acélvázas trapézlemezes födémek a) Acéllemez öszvérfödém: b) padlóburkolat c) vasalt felbeton, d) acél profillemez, e) függesztett álmennyezet a) Rétegek: 1) előregyártott vb. födémelem, 2) úsztató rtg. b) 3) esztrich, 4) száraz esztrich, 5) építőlemez, 6) felbeton Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 44. dia /60

45 Könnyűbeton betétes acélgerendás födém Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Ábra: Löglen BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 45. dia /60

46 Vékonyfalú bordás acélfödém a) Gerendatávolság: leggyakrabban: 60 cm, b) fesztáv: 3,00 7,00 m, c) szerkezeti magasság: cm, a) b) a) száraz trapézlemezes födém b) száraz fióktartós födém c) nedves födém d) kapcsolódási részletek c) d) 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Ábra: Lindab BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 46. dia /60

47 Vékonyfalú bordás acélfödém 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Ábra: Lindab BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 47. dia /60

48 Előregyártott födémek specifikációi Épület méretet födémpallók méretének többszörösével érdemes felvenni (120 cm). Felfekvés 8 15 cm. Falazott szerkezeten 1 cm kiegyenlítő habarcsra helyezhető el. Koszorút kell építeni! a) b) a) kéregpanelre ültetett üreges palló b) falra, koszorúval beépített üreges palló 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Ábra: Leier BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 48. dia /60

49 Előregyártott födémek specifikációi a) a) üreges panel szélső felfekvése b) födémkiváltás acélkeretes kiváltóval b) 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Ábra: Leier BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 49. dia /60

50 Részlegesen előregyártott födémek specifikációi Zsaluzóelemes födémek - nagyfelületű, vékony (> 4 cm), előregyártott vb. lemezek bennmaradó zsaluzatként; - a < 75 cm tengelytávon kiálló betonacél rácsbordákat a helyszínen kiegészítő vasalással ellátva bebetonozzák; - maximális elemszélesség 2,40 m - gazdaságos födémvastagság: cm között; - 25 cm-nél nagyobb lemezvastagság esetén a rácsbordák közé polisztirolhab betétek helyezhetők; - a könnyített (gyengébb léghang-gátlású) födémmel 12,00 m-es fesztáv is áthidalható. Példák: LEIER MESTERFÖDÉM, 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 50. dia /60

51 Zsaluzóelemes födémek Segédtámasz Zsaluzóelem a kiálló vasalással Elemek és a könnyítő betétek elhelyezése vasalat Födém metszete a betonozás után 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 51. dia /60

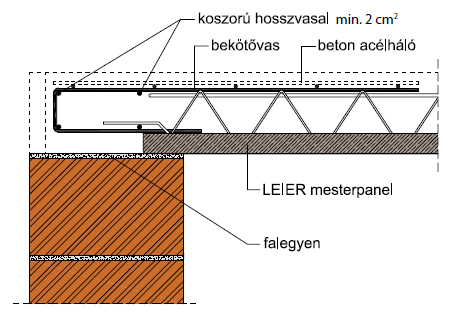

52 Zsaluzóelemes födém kiosztása, általános falcsatlakozása 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Ábra: Leier BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 52. dia /60

53 Modern fafödém: tömbösített fa födémpanel Fa födémpanel csaphornyos elemcsatlakozással, méretek: v = cm sz = 60 cm (2,4 m) l = 30 m 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 53. dia /60

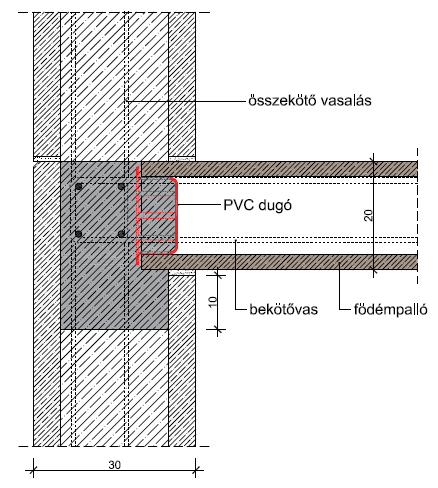

54 Vasbeton pallófödémek Pallós födém előregyártott vasbeton vázon. Pallók üregeinek véglezárása. 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 54. dia /60

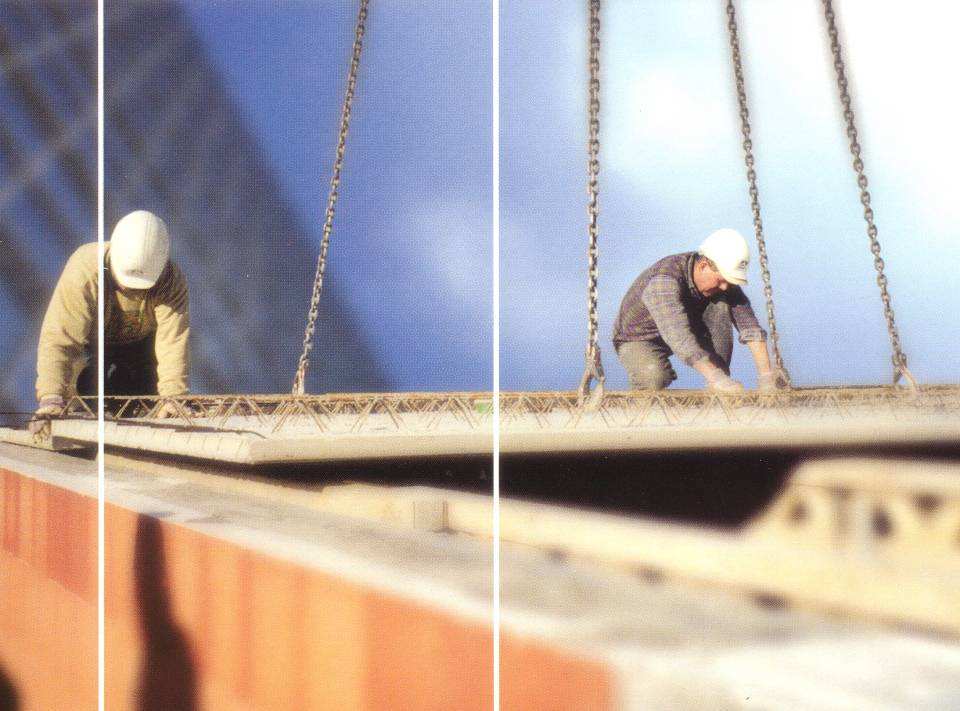

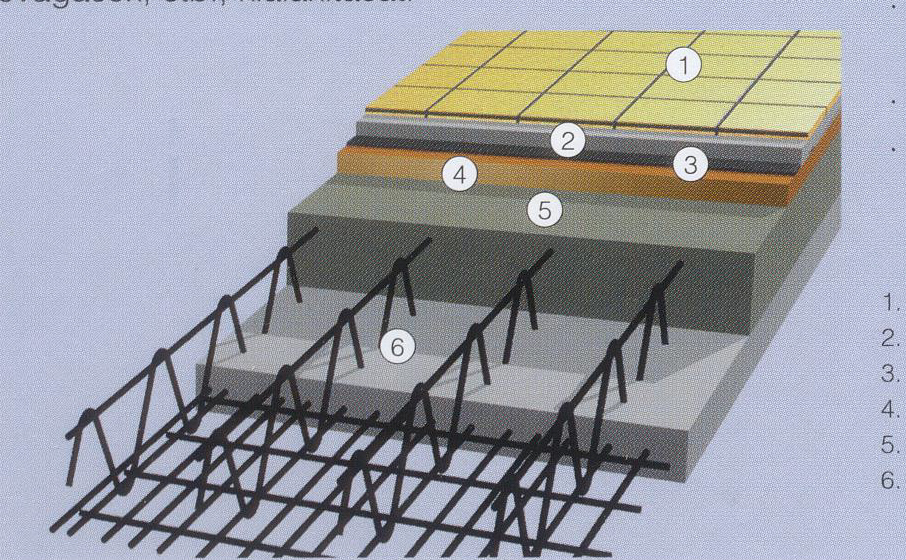

55 MET.BME. MAGASÉPÍTÉSTAN I. Zsaluzóelemes födémek példája: PROFIPANEL a panel és beemelése 1) burkolat, 2) esztrich, 3) techn. szig. 4)úsztató rtg. 5) felbeton, 6) profipanel vasalása bemutatásával 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter Dia forrása: Széll, 2012 MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 55. dia /60

56 Zsaluzóelemes födémek példája: PROFIPANEL segédtámasz 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Dia forrása: Széll, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 56. dia /60

57 Panel elhelyezése segédtámaszon Kiegészítő vasalás pillérnél betonozás előtt Zsaluzóelemes födémek példája: PROFIPANEL 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 57. dia /60

58 Bekerülési költség összehasonlítás Monolit vasbeton födém (18 cm) Ft/m 2 Porotherm födém (17 cm) Ft/m 2 MESTERFÖDÉM (18 cm) Ft/m 2 1. Bevezetés - 2. Hatások, követelmények 3. Anyagok 4. Tervezés 5. Kivitelezés, gazdaságosság Forrás: Szeredi, 2012 BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 58. dia /60

59 Ellenőrző kérdések 1. A födémszerkezetek miként csoportosíthatók? 2. Jellemezze a modern fafödémeket! 3. Sorolja fel a födémek főbb szerkezeti rétegeit, a rétegek alapvető funkcióit! 4. Adja meg a hagyományos és a mérnöki szerkesztésű fafödémekben használatos gerendák jellemző keresztmetszetét! 5. Az üreges födémpallók milyen fesztávokra tervezhetők be? 6. Sorolja fel a födémek tervezésének fontosabb lépéseit! 7. Födémek és a padlóburkolatok milyen módon kapcsolódhatnak egymáshoz? 8. Milyen speciális szempontokat kell figyelembe venni fafödémek tervezésekor? 9. Milyen lehetőségei vannak a poroszsüveges födém szélső mezőinek megtámasztására? 10. Milyen lehetőségei vannak a vékonyfalú acélgerendás födém kialakításának? 11. Miként készül a vasbeton előregyártott kéregpaneles födém? BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 59. dia /60

60 Ajánlott irodalom Gábor L.: Épületszerkezettan I. ( old.) Széll László: Magasépítéstan I.: ( old.) Frick, Knöll, Neumann, Weinbrenner: Baukonstruktionslehre 1. ( old.) Egyéb felhasznált irodalom Széll Mária: Fa és acélgerendás födémek (előadásjegyzet) Szeredi Istvánné: Építőipari Költségvetés Segédlet, 2012 Diákon hivatkozott gyártók alkalmazástechnikai leírásai. Köszönöm a figyelmüket! medgyasszay.peter@met.bme. BME MET 2012 / 2013 II. szemeszter MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék előadás 60. dia /60
