3 TARTALOM Hol érdemes használni a betongerendát?...4 Miért érdemes használni a betongerendát?... 6 Hol lehet beszerezni a betongerendát?... 7 Hogyan készül a betongerenda?... 7 Hogyan vizsgáljuk a betongerendákat?... 8 Hogyan tervezzük be a betongerendákat?... 9 Hogyan szállítsuk és tároljuk a betongerendákat?...16 Hogyan építsük be a betongerendákat?...18 Mit ne csináljunk a betongerendákkal?...23 Mellékletek az E/EU/EE feszített födémgerenda beépítéséhez és a TRIGON gerenda beépítéséhez...24 Látványtervek 32

4 Hol érdemes használni a betongerendát? A betongerendákból készített födémek hosszú évtizedek óta alkalmazott és jól bevált födémszerkezetek. Alkalmazható családi házak födém szerkezetéhez, valamint, irodai, kereskedelmi, üzemi épületek födémeinek céljára, betonra nem agresszív környezetben. 4

5 5

6 Miért érdemes használni a betongerendát? gyors építés, kevesebb élőmunka a helyszínen, a kivitelezés szerelő jellegűvé válik aminek köszönhetően lerövidül az építési idő, egyszerűen kivitelezhető, nem kíván speciális szaktudást és gépesítést. kiszámítható, programozható kivitelezés, időjárástól függetleníthető, elhelyezés után azonnal teherbíró, azonos szerkezeti magasság mellett %-al kevesebb a helyszíni beton igény, gyári körülmények között ellenőrzött, egyenletes minőség, ezért nagyobb szilárdság érhető el, mintha a helyszínen betonoznánk az egyedi méretű és alakú födémekre, akár 10 cm-es méretlépcsőben is legyárthatók a gerendák, 6

7 Hol lehet beszerezni a betongerendát? Magyarország legnagyobb betonelem gyártói a betongerendákat az ország több pontján állítják elő és azt építőanyag kereskedőkön keresztül vagy gyártelepen direktben értékesítik, így az ország teljes területén megvásárolható. Hogyan készül a betongerenda? A gyártás történhet sablonban, vagy extruderes technológiával, feszített, vagy lágyvasas kivitelben. Az előkészített sablonban található a gerendába beépülő vasalat, amely lehet feszített vagy nem feszített kivitelű is. 7

8 Hogyan vizsgáljuk a betongerendákat? A beton gerendák ellenőrzése az alapanyagok ellenőrzésével kezdődik. Csak megfelelő minőségű kavicsból, cementből és acélhuzalból állítjuk elő a födémgerendákat. A betongerendákat gyártás közben is ellenőrizzük, hogy a megfelelő minőségű alapanyagok bedolgozása a szigorúan zárt technológiában a megfelelő módon, az előírt technológia szerint történik. Az elkészült betongerendákat a gyártást követően szilárdsági vizsgálatnak vetjük alá. A felhasználókhoz csak a szilárdságilag megfelelő termékek kerülhetnek A gerendák és a béléselemek minőségét a gyártó tanúsítja az MSZ EN szabvány szerint. 8

9 Hogyan tervezzük be a betongerendákat? A födémszerkezetet a terhelések figyelembe vételével méretezni kell! A táblázatban használati határállapothoz (régi nevén üzemi állapothoz) tartozó nyomaték (Mi) és teher (qü) van megadva, a w=0,2 mm repedéstágasságot figyelembe véve. A teherbírási határállapothoz az MH nyomaték és qh teher van megadva. A táblázatban felsorolt gerenda típusoktól eltérő egyedi méretű gerendák esetén, mindig az egyedi falköz nyílás méretéhez legközelebb álló nagyobb fesztávú típus gerenda táblázatban megadott teherbírási értékeivel kell számolni. A táblázatban említett beépítési esetektől eltérő módon kialakított födém esetében a födém teherbí- 9

10 v rásának meghatározása az adott épület felelős statikus tervezőjének a feladata. A gerendák teherbírásának alsó korlátját minden esetben a táblázat egyes gerendákra megadott teherbírási értékei adják. A kibetonozás, felbeton alkalmazása és a gerenda párosával való elhelyezés ezen teherbírási alsó korlátnál nagyobb nyomatéki és nyírási teherbírást eredményeznek. 10

11 E és EU jelű feszített födémgerenda teherbírási táblázata: Egyenes gerendákra A gerendákra és béléstest közötti kibetonozással Jel Mü qü Mh qh 19 cm magas béléstest Mü qü Mh qh knm kn/m knm kn/m knm knm knm kn/m E/EU-24 13,6 15,3 15,8 15,3 16,4 15,3 19,2 15,3 E/EU-30 13,6 11,3 15,8 12,3 16,4 12,3 19,2 12,3 E/EU-36 13,6 8 15,8 9,3 16,4 9,6 19,2 10,3 E/EU-42 13,6 5,9 15,8 6,8 16,4 7,1 19,2 8,3 E/EU-48 13,6 4,5 15,8 5,2 16,4 5,5 19,2 6,4 E/EU-54 13,6 3,6 15,8 4,2 16,4 4,3 19,2 5,1 E/EU-60 13,6 2,9 15,8 3,4 16,4 3,5 19,2 4,1 E/EU-66 13,6 2,4 15,8 2,8 16,4 2,9 19,2 3,4 11

12 EE jelű feszített födémgerenda teherbírási táblázata: Egyenes gerendákra A gerendákra és béléstest közötti kibetonozással Jel Mü qü Mh qh 19 cm magas béléstest Mü qü Mh qh knm kn/m knm kn/m knm knm knm kn/m EE-24 6,5 7,03 7,8 8,44* 6,8 7,03 8,2 8,44* EE-30 6,5 5,44 7,8 6,53* 6,8 5,44 8,2 6,81* EE-36 11,7 6,01 14,1 7,21* 12,6 6,01 15,2 7,21* EE-42 11,7 5,09 14,1 6,10* 12,6 5,17 15,2 6,21* EE-48 14,4 4,80 17,3 5,76 18,2 5,76 21,9 6,92* EE-54 14,4 3,60 17,3 4,58 18,2 4,74 21,9 5,79 EE-60 14,4 2,73 17,3 3,73 18,2 3,60 21,9 4,71 EE-66 14,4 2,11 17,3 3,1 18,2 2,81 21,9 3,91 * a q H értékek a határ nyíróerő értékeinek megfelelően csökkentettek. A táblázatban közölt q ü és q H értékek egyenletesen megoszló terhelés esetén érvényesek. A megadott max. üzemi nyomatékok értékei száraz, nem agresszív környezetbe beépített gerendákra vonatkoznak. Repedéstágasság: 0, 20 mm 12

13 Trigon födémgerenda teherbírási táblázatai: Megoszló terhelés határértéke: 7 KN/m2 TRG-7 *TR15 TR19 TR23 ** Falköz (m) Mh (KNm) 1,20 2,25 4,04 4,20 1,80 2,25 4,04 4,20 2,40 4,98 4,04 4,20 3,00 6,47 6,32 7,80 3,60 7,56 9,53 7,80 4,20 9,75 11,01 9,81 4,80 13,02 12,88 13,17 5,40 16,18 16,43 6,00 19,7 19,83 6,60 24,20 27,58 31,67 7,20 32,10 31,67 7,80 31,67 8,40 40,29 Megjegyzés: *TRIGON gerenda bordamagassága (cm),** Födém szerkezeti vastagsága (cm), MH: egy gerendára vonatkozó terhelés 60 cm-es tengelytáv mellett. Az itt szereplő teherbírási értékig a gerendák az előregyártott vasbeton gerendáknál szokásos módon tervezhetők be. 13

14 Megoszló terhelés határértéke: 10 KN/m 2 TRG-10 *TR15 TR19 TR23 ** Falköz (m) Mh (KNm) 1,20 2,25 4,04 4,20 1,80 4,98 4,04 4,20 2,40 4,98 6,32 7,80 3,00 7,56 9,53 7,80 3,60 11,16 11,82 11,31 4,20 14,72 14,98 4,80 18,33 18,52 5,40 24,20 24,05 6,00 28,03 31,28 31,67 6,60 34,69 7,20 40,29 14

15 Megoszló terhelés határértéke: 15 KN/m 2 TRG-15 *TR15 TR19 TR23 ** Falköz (m) Mh (KNm) 1,20 2,25 4,04 4,20 1,80 4,98 6,32 4,20 2,40 7,56 9,53 7,80 3,00 11,16 11,01 11,31 3,60 16,18 16,43 4,20 21,77 21,79 4,80 28,03 27,58 5,40 34,69 6,00 46,38 15

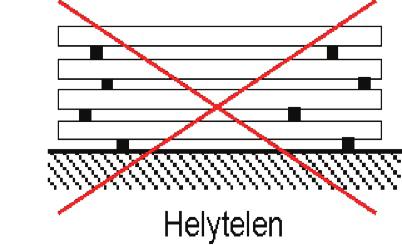

16 Hogyan szállítsuk és tároljuk a betongerendákat? Tárolásnál és szállításnál a gerendák mindig alátétfákra feküdjenek fel, a végektől maximum 50 cm távolságra. Az egymás fölé rakott gerendák alátétfái egy függőlegesbe essenek. Az emelést és a mozgatást a gerenda kis keresztmetszete miatt nagy gondossággal kell végezni, azokat oldalra vagy fejre fektetni, csúsztatni, dobálni, dinamikus igénybevételnek kitenni nem szabad. Az emelés a gerendavégektől cm távolságban megfogva, lehetőleg függőleges kötélszárral kell végezni. Ha a függőleges kötélszárral történő emelés nem oldható meg, akkor az elemeket ferde, a vízszintessel 60 -ot bezáró kötélszárral szabad emelni. 16

17 17

18 Hogyan építsük be a betongerendákat? lépés: A gerendák elhelyezése Miután állnak a főfalak megkezdődhet a födém elkészítése. A főfalak tetejét, ahol a betongerendák végei felfekszenek egy 4-5 cm-es kiegyenlítő réteget képzünk, betonból vagy cement habarcsból. Ennek a kiegyenlítő rétegnek kettős funkciója van. Egyrészről a falazatot egybe fogja, stabilizálja, hogy egy szerkezetként funkcionáljon. Másrészről, a falazó anyag (tégla, zsalukő) méretbeli eltéréseit kiegyenlíti, hogy a födémgerendák garantáltan egy magasságba kerüljenek. Ezt a kiegyenlítőréteget 3 napig pihentetjük, majd daru segítségével helyezzük el rajta a vasbeton gerendákat. E, EU, EE jelű gerendák esetében 4,8 m-es falköz felett a gerendák elhelyezése előtt az alátámasztásokat el kell készíteni.

19 TRIGON födém esetében pedig bármekkora is a fesztáv, alátámasztás mindenképpen szükséges még a gerendák elhelyezése előtt. A vasbetongerendákat 60 cm-es tengely kiosztással kell elhelyezni, így a gerendák kéttámaszú tartóként alkalmazhatók. A gerendavégek falon történő minimális felfekvése 4,8 m falközig 10 cm, e felett 12 cm. FIGYELEM! Csak szerkezetileg hibátlan gerendák építhetők be a födémszerkezetbe. A födémgerendákat 60 cm-nél nagyobb tengelytávolságra alkalmazni, megvésni vagy rövidebbre vágni tilos! A falazat és a kiváltók teherbírás szempontjából alkalmasak legyenek a gerendák fogadására. 2. lépés: A gerenda közök kitöltése Az így kiosztott betongerendák közeiben helyezhetők el a bélés elemek. A gerendákhoz tartozó kitöltő elemek: EB 60/19 és FB 60/19 (vázkerámia béléstest). 19

20 A béléselemek szakszerű elhelyezése után következhet a koszorú kialakítása. Miután az összes béléstestet és betongerenda vasalást elkészítjük, a falazatra zsaluzatot szerelünk, melyet úgy állítunk be, hogy az a legmagasabb födémszerkezet felett minimálisan 4 cm-rel magasabban legyen. Ajánlott a 6-7 cm. 3. lépés: A födém betonozása A gerendákból és béléstestekből kialakított födém fontos tartozéka a helyszíni beton, amely egyrészt a gerenda és béléstestek közötti hézag kitöltésére szolgál, másrészt lehetőséget ad a gerenda és a béléstestek felett alkalmazott felbeton formájában a teherbírás növelésére, ami nagyobb falközök (>6,0 m) esetében szükséges is. A födém és a koszorúk betonozását egy ütemben kell elvégezni. Betonozás előtt a hornyokat ki kell tisztítani és be kell nedvesíteni. 20

21 Felbeton alkalmazása esetén a támaszok melletti 1,5-1,5 m-es sávokban minimálisan Ø4,2/150/150 hálós vasalást javasolt alkalmazni. A hálós vasalás legalább a gerenda feltámaszkodási szélességében lógjon be a koszorúba. A minimális 4 cm-es felbeton vastagság a gerendák felső síkjától mérendő a falköz középen. A koszorúk és a felbeton betonjának szilárdsági osztálya MSZ szerint minimum C16/20 legyen, a szemcse átmérő és képlékenység a beépítés geometriai méreteinek, a jó kibetonozhatóság függvényében választandók meg. A béléstestek elhelyezése után a közlekedő utakat és anyagtároló helyeket a gerendákra támaszkodó pallókkal kell lefedni, hogy szállítás és munka közben a béléstest esetleges törése balesetet ne okozhasson. A gerendák és béléstestek közötti hornyokat a koszorúkkal egyidejűleg kell kibetonozni. Betonozás előtt a hornyokat ki kell tisztítani, a gerendák és béléstestek oldalait meg kell nedvesíteni. 21

22 22 A hornyok kibetonozásához legalább C16/20-8 szilárdsági jelű beton szükséges. A frissen betonozott födémszakaszon 5 N/mm2 kockaszilárdság eléréséig - a szilárdulási időtől függően napig az anyagszállítás tilos. Ezután a közlekedő útvonalakra és munkahelyekre a friss beton védelmére pallóterítést kell rakni. FIGYELEM! Betonpumpával történő betonozás esetén a betont szétterítve kell feljuttatni, tilos annak egy helyre történő felvitele, majd későbbi eldolgozása! 4. lépés: A betonozás utáni munkálatok A födém teljes teherbírását a gerendák és béléstestek közötti hézagok kibetonozása után éri el, ezért a födém készítés időtartama alatt az E, EU, EE jelű gerendáknál 4,80 m-nél hosszabbakat a szükséges mértékben, TRIGON gerendáknál pedig minden esetben gyámolítani kell. Az ideiglenes közbenső alátámasztást a felbeton és a koszorú beton teherviselő szilárdulás elérése után lehet eltávolítani.

23 Mit ne csináljunk a betongerendákkal? A feszített vasbeton födémgerendák végeiből tilos vágni! Amennyiben rövidebb gerendára van szükség az építkezés során, a gyártók egyedi méretű betongerendát is tudnak gyártani. A gerendák konzolos beépítése tilos! Csak és kizárólag kéttámaszú tartóként építhető be! A gerendás födémek betonra agresszív környezetben nem alkalmazhatók! 23

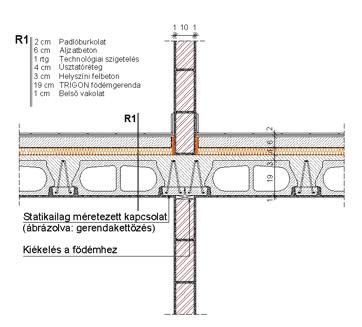

24 Mellékletek az E/EU/EE feszített födémgerenda és a TRIGON gerenda beépítéséhez : 1. Külső fal függőleges irányú metszete, a födémgerendával merőleges metszet esetén 2. Középső fal koszorú kialakítása, födémgerendával merőleges irányban 3. Födémgerenda kialakítása válaszfal esetén, födémgerendával párhuzamos irányban 4. Külső fal függőleges irányú metszete, a TRIGON gerendával merőleges metszet esetén 5. Középső fal koszorú kialakítása, TRIGON gerendával merőleges irányban 6. Födémgerenda kialakítása válaszfal esetén, TRIGON gerendával párhuzamos irányban 7. TRIGON födémgerenda kialakítása függesztett gerendák esetén 24
