PT-19XLS Plasmarc vágópisztoly

Átírás

1 PT-19XLS Plasmarc vágópisztoly Használati útmutató / 2008

2 BIZTOSÍTSA, HOGY EZ AZ INFORMÁCIÓ ELJUT A BERENDEZÉS KEZELŐJÉHEZ.A SZÁLLÍTÓTÓL KÜLÖN PÉLDÁNYOKAT IGÉNYELHET. FIGYELEM Ezek az UTASÍTÁSOK gyakorlott személyeknek szólnak. Ha nem teljesen jártas az ívhegesztőés vágó berendezések működtetésében és biztonsági intézkedéseiben, mindenképpen olvassa el az «az ívhegesztés-, vágás és faragás óvintézkedései és biztonsági előírásai» című, ismertető füzetünket. NE engedje szakképzetlen személyzet számára a berendezés összeszerelését, működtetését és karbantartását. NE kísérelje meg a berendezés összeszerelését és működtetését azelőtt, hogy elolvasta és teljesen megértette volna a következőkben leírt utasításokat. Ha nem értené teljesen az utasításokat, kérjük forduljon szállítójához további információért. A berendezés összeállításának és működtetésének megkezdése előtt olvassa el a biztonsági intézkedéseket. FELHASZNÁLÓI FELELŐSSÉG Ez a berendezés ennek a kézikönyvnek és az azt kísérő felirati tábláknak és/vagy betétanyagoknak megfelelően fog teljesíteni, amennyiben az utasításoknak megfelelően történik a berendezés összeszerelése, működtetése és karbantartása. Ezt a berendezést rendszeres ellenőrzésnek kell alávetni. Hibásan működő, vagy elégtelenül karbantartott berendezést nem szabad használni. A törött, hiányzó, elhasznált, eldeformálódott vagy szennyezett alkatrészeket azonnal ki kell cserélni. Amennyiben ilyen jellegű karbantartási, vagy alkatrészcsere igény merülne fel, a gyártó azt javasolja, hogy telefonos, vagy írásos kéréssel forduljon ahhoz az illetékes forgalmazóhoz, akitől a berendezést vásárolta. A berendezésen, vagy annak alkatrészein végzett bármilyen módosításhoz a gyártó írásos beleegyezése szükséges. A gyártó, vagy az általa kijelölt karbantartó eljárását kivéve a helytelen használatból, megfelelőtlen karbantartásból, károkból, helytelen javításból, vagy módosításból eredő bármely működési hibáért egyedül a berendezés működtetője felel. AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. VÉDJE ÖNMAGÁT ÉS MÁSOKAT! 2

3 TARTALOMJEGYZÉK SZAKASZ CÍM OLDAL BIZTONSÁGI ÓVINTÉZKEDÉSEK Safety - English... 5 Safety - Spanish... 9 Safety - French SZAKASZ BEVEZETÉS 1.1 Bevezetés Rendelkezésre álló modellek SZAKASZ SZÜKSÉGES BERENDEZÉSEK 2.1 Tartozékok SZAKASZ ÖSSZESZERELÉS és MŰKÖDTETÉS 3.1 Összeszerelés Működtetés Gázbeállítások...23 A PT-19XLS vágási adatai...24 Az ESP-150 és ESP-200 vágási paraméterei SZAKASZ KARBANTARTÁS 4.1 Bevezetés A PT-19XLS fúvókájának cseréje Az elektróda és a gázterelő cseréje A szigetelő szerelvény cseréje A vezeték és tömlők cseréje SZAKASZ TARTALÉK ALKATRÉSZEK 5.1 Általános Rendelés...49 KIEGÉSZÍTŐ a FOLYAMATADATOK számára a SMARTFLOW II és az SDP FÁJLOK használatával...5 3

4 TARTALOMJEGYZÉK 4

5 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK 1.0 Biztonsági óvintézkedések Az ESAB hegesztő- és plazmaíves vágókészülékek működtetőinek felelőssége annak biztosítása, hogy a készülék közelében dolgozók betartják a vonatkozó biztonsági utasításokat. A biztonsági utasításoknak meg kell felelniük az ilyen típusú hegesztő- vagy plazmaíves vágókészülékekre vonatkozó követelményeknek. A munkahelyen érvényes általános szabályozáson kívül a következő ajánlásokat is be kell tartani. Mindenfajta munkálatot olyan képzett személynek kell végeznie, aki jól ismeri a hegesztő- és plazmaíves vágókészülékek működését. A készülék helytelen működtetése olyan veszélyes helyzetet eredményezhet, amely a berendezés működtetőjének sérülését okozhaztja, illetve kárt tehet a berendezésben. 1. A hegesztő- vagy plazmaíves vágókészüléket működtetőjének ismernie kell a következőket: - a készülék működését - a vészleállító kapcsolók elhelyezkedését - azok működését - a vonatkozó biztonsági óvintézkedéseket - hegesztést és / vagy plazmaíves vágást 2. A működtetőnek biztosítania kell a következőket: - nem tartózkodik jogosulatlan személy a készülék környezetében annak indításakor - senki nem marad védelem nélkül az ív begyulladása után 3. A munkahely követelményei: - a célnak való alkalmasság - huzatmentes környezet 4. Személyes biztonsági készülékek: - Mindig viseljen olyan biztonsági készüléket, mint védőszemüveg, tűzálló ruházat, védőkesztyű. - Ne viseljen olyan szabadon álló kellékeket, mint sál, karkötő, gyűrű, stb., amelyek beszorulhatnak, vagy égési sérüléseket okozhatnak. 5. Általános óvintézkedések: - Győződjön meg róla, hogy a vezeték biztosan van rögzítve. - Magasfeszültségű készüléken kizárólag képzett villanyszerelő végezhet munkálatokat. - Megfelelő tűzoltó készüléknek kell lennie a közelben, egyértelműen megjelölt helyen. - Kenési és karbantartási munkálatok végzése tilos a készüléken működés közben. 5

6 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK FIGYELEM A HEGESZTÉS ÉS PLAZMAÍVES VÁGÁS AZ ÖN ÉS MÁSOK SÉRÜLÉSÉT OKOZHATJÁK. TEGYEN ÓVINTÉZKEDÉSEKET HEGESZTÉSKOR ÉS VÁGÁSKOR. HASZNÁLJA MUNKÁLTATÓJÁNAK BIZTONSÁGI ELŐÍRTÁSAIT, AMELYEKNEK A GYÁRTÓ BIZTONSÁGI ADATAIN KELL ALAPULNIUK. ÁRAMÜTÉS - halálos kimenetelű lehet. - A hegesztő vagy plazmaíves vágókészüléket az alkalmazható szabványoknak megfelelően szerelje össze, és lássa el földeléssel. - Ne érintse a készülék elektromos részeit vagy elektródáit bőrhöz, nedves kesztyűhöz vagy ruhához. - Szigetelje magát a földeléstől és a munkadarabtól. - Győződjön meg róla, hogy biztonságos munkatávolságban van. FÜST ÉS GÁZ - egészségre káros lehet. - Tartsa fejét füstöktől távol. - Használjon szellőztetést, légelszívást (vagy mindkettőt) az ív helyén a gázok eltávolítására a légzési és az általános területről. ÍVSUGARAK - szem- és bőrsérüléseket okozhatnak. - Óvja szemét és testét. Viseljen megfelelő hegesztő- / plazmavágó pajzsot és lencsét, illetve viseljen megfelelő védőruházatot. - Védje a berendezés közelében állókat megfelelő válaszfallal vagy függönnyel. TŰZVESZÉLY - A szikrák (fröccsenés) tüzet okozhatnak. Biztosítsa ezért, hogy nincs a közelben gyúlékony anyag. ZAJ - a túlzott zaj károsíthatja a hallást. - Védje a fülét. Viseljen fülvédő vagy egyéb hallásvédő készüléket. - Figyelmeztesse a veszélyre a berendezés közelében állókat. MEGHIBÁSODÁS - meghibásodás esetén hívjon szakavatott segítséget. AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. VÉDJE ÖNMAGÁT ÉS MÁSOKAT!

7 1. SZAKASZ BEVEZETÉS 1.1 BEVEZETÉS A PT-19XLS egy vízhűtéses, plazmaíves vágópisztoly, amely mechanizált vágásokra szolgál legfeljebb 30 A áramerősségig oxigén, illetve 00 A áramerősségig nitrogén vagy H-35 alkalmazásával. A PT-19XLS másodlagos védőgázas kialakítású, továbbá a PT-19XL vágópisztolyhoz képest számos kisebb fejlesztéssel rendelkezik. A PT-19XLS vágópisztoly továbbra is teljesen szervizelhető. 1.2 RENDELKEZÉSRE ÁLLÓ MODELLEK Termékszám (P/N): 3708, Vágópisztoly szerelvény PT-19XLS, 4-1/2 ft. / 1,37 m* Termékszám (P/N): 37087, Vágópisztoly szerelvény PT-19XLS, ft. / 1,82 m* Termékszám (P/N): 37088, Vágópisztoly szerelvény PT-19XLS, 12 ft. / 3,5 m* Termékszám (P/N): 37089, Vágópisztoly szerelvény PT-19XLS, 15 ft. / 4,57 m* Termékszám (P/N): 37090, Vágópisztoly szerelvény PT-19XLS, 17 ft. / 5,18 m* Termékszám (P/N): 37091, Vágópisztoly szerelvény PT-19XLS, 20 ft. /,09 m* Termékszám (P/N): 37092, Vágópisztoly szerelvény PT-19XLS, 25 ft. / 7,2 m* Termékszám (P/N): 37093, Vágópisztoly szerelvény PT-19XLS, 50 ft. / 15,24 m** Termékszám (P/N): 37543, Vágópisztoly szerelvény PT-19XLS, kevesebb vezeték Termékszám (P/N): , Vágópisztoly szerelvény PT-19XLS, 25 ft. / 7,2m** *A Smart Flow ESP-00 plazmaíves berendezéssel, ESP ULTRA-LIFE 300, ESP-400C vagy ESP-00C áramforrásokkal használva. Használható továbbá a PCC-12 vezérlővel történő használatra módosított PCM-1500 konzolos egységekkel és az ESP-200 áramforrással, csatlakozó dobozzal. **ESP-150 és ESP-200 áramforrásokkal, csatlakozó doboz nélkül. FIGYELMEZTETÉS: Ez a vágópisztolyt, valamint annak összetevői számos amerikai egyesült államokbeli és külföldi szabadalom és további függőben lévő szabadalom védelme alatt állnak. Az ESAB Welding & Cutting Products határozottan fellép a szabadalmaztatott termékeinek vagy tartalék alkatrészeinek jogosulatlan gyártásából, forgalmazásából vagy használatából eredő szabadalomsértések ellen. VESZÉLY VESZÉLY Az áramütés halálos kimenetelű lehet. A vágópisztoly megérintése vagy szervizelése előtt szüntesse meg a vágópisztoly áramellátását. A vágópisztoly fém részei magasfeszültség alatt állhatnak. A PLAZMAÍVES vágás halálos gőzöket, tüzet vagy robbanást okozhat. A vágás során használt gázok fulladást, tüzet vagy robbanást okozhatnak. A plazmaíves vágás által keltett zaj halláskárosulást okozhat táblázat: PT-19XLS specifikációk Áramerősség 400A O 2 vagy levegő plazmagáz 00A vagy H-35 plazmagáz Munkaciklus 0% Vágópisztoly átmérő 2 hüvelyk (50,8 mm) A vágópisztoly hossza 1, hüvelyk (422 mm) vezetékek nélkül Hűtési követelmények 0,75 gpm min. / 90 psig (150 A) 1,00 gpm min. / 120 psig (250 A) Plazmagáz 35 cfh (50 A) fogyasztás 5 cfh (150 A) (ív be) 1 cfh (250 A) Védőgáz ( scfh) fogyasztás Levegő vagy 7

8 1. SZAKASZ BEVEZETÉS 8

9 2. SZAKASZ SZÜKSÉGES BERENDEZÉSEK 2.1 TARTOZÉKOK A. PT 19XL vágópisztoly alkatrészkészlet, termékszám (P/N): A PT 19XLS vágópisztoly meghibásodási idejének minimalizálása érdekében javasolt. A készlet a következő PT 19XLS alkatrészeket és eszközöket tartalmazza: 4 Elektróda, hosszú...p/n 3408XL 4 - Elektróda, hosszú /ArH 2...P/ Fúvóka alap, A...P/ Fúvóka hegy, 150 A...P/ Fúvóka alap, 50 A...P/ Gyűrű (1.301 ID X.070 W)...P/ Pajzs, 50 A...P/ Elektródatartó...P/N Diffúzor, 50A...P/ Fúvóka hegy, 50A...P/202 - #-32 X 1/8 állítócsavar... P/N #-32 X 3/1 állítócsavar... P/N Fúvóka, 250 A...P/ Gázáramlás terelő... P/N Fúvókatartó gyűrű...p/n Szigetelő szerelvény...p/n Érintkezőgyűrű szerelvény... P/N Gyűrű (.48 ID X.07 W)... P/N 8W85 5 Gyűrű (.145 ID X.070 W)... P/N Gyűrű (.17 ID X.050 W)... P/N Gyűrű (1.14 ID X.070 W)... P/N Gyűrű (.33 ID X.070 W)... P/N 8W99 1 Fúvóka- és elektródazáró eszköz...p/n Elektródahegy-eltávolító eszköz... P/N Imbuszkulcs, 1/1"... P/N Szilikonzsír...P/N Hővédő pajzs 50A...P/N Hővédő pajzs 150/250A... P/N Imbuszkulcs... P/N Pajzs, 0-250A...P/ Diffúzor, 0-30A...P/ Pajzstartó...P/N Érintkezőgyűrű csavar...p/n Tömítés...P/N B. Vágópisztoly felszerelés 1. Vágópisztoly csatlakoztató szerelvény (P/N ) szükséges a PT-19XLS vágópisztoly felszereléséhez. Rögzített vagy gémre szerelt használat esetén a következő alkatrészekre is szükség lehet: P/N 39V35 - keret és cső szerelvény P/5V39 - állítható csúszka P/N szigetelőkapocs átvezető P/N 40V2 - vágópisztoly-állító szerelvény P/9N04 - ferde falikar 2. Vágási műveletek számára a vágópisztoly szabványos PT-15 vágópisztoly szerelvényre szerelhető. 3. Adatper szerelvény (P/243) szükséges a PT-19XLS vágópisztoly PCC-90 rendszerre szereléséhez. C. Légfüggöny készlet, PT-19XLS - P/N 3740, tartalma: P/N Légfüggöny szerelvény P/N Vezérlőpanel P/N Cső, 50 ft. / 15,24 m Az összeszerelésről lásd F A légfüggöny légáramlást hoz létre az ív körül, amely víz alatti vágást tesz lehetővé O 2 gázzal. Megjegyzés: A víz alatti vágás nem lehetséges 150 A alatt. D. Vizes hangtompító, PT-19XLS - P/N A vizes hangtompító a víztartályból vizet keringtet az ív köré, csökkentve ezáltal a zajt és a gőzöket. A vizes hangtompító víz feletti és alatti vágás esetén egyaránt alkalmazható. 9

10 2. SZAKASZ SZÜKSÉGES BERENDEZÉSEK

11 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS 3.1 ÖSSZESZERELÉS Lásd a készülék használati útmutatóját. A vágópisztolyt a szigetelt gyűrűre (markolat) szerelje NE szerelje acél vágópisztoly testhez! C AUTION: CLAMP TORCH ABOVE THIS LA PT-19XLS PLASMARC TORCH FIGYELEM BEL A vágópisztoly testére való felszerelés veszélyes áramlást okoz a készülék vázán keresztül. Ne szerelje rozsdamentes vágópisztoly testre. Bár a vágópisztoly teste elektromosan szigetelt, magasfeszültségű indítóáram üthet át földelést keresve. A vágópisztoly testéhez közeli felszerelés a test és a készülék közti ívképződést okozhatja. Ha ilyen ívképződés jön létre, akkor a vágópisztoly garancián kívüli cseréje válhat szükségessé. A készülék alkatrészei megsérülhetnek. Kizárólag a vágópisztoly szigetelt markolatára szerelje fel, nem kevesebb mint 1.25 (31,75 mm) távolságban a markolat vágópisztoly felőli végétől. VIGYÁZAT AZ ÁRAMÜTÉS HALÁLOS KIMENETELŰ LEHET! Az áramütés elleni maximális védelem érdekében megelőző intézkedéseket kell tenni. Ezért bármilyen módosítás vagy karbantartási munkálat előtt győződjön meg róla, hogy a készülék áramtalanítva van. figyelem Soha ne használjon olajat vagy zsírt a vágópisztollyal! A vágópisztoly mindig tiszta kézzel, tiszta felületen kezelje! Nyomás alatt álló oxigén jelenlétében az olaj és zsír könnyen begyulladhat és hevesen éghet. Csak szilikon kenőanyagot használjon, ahol az elő van írva! figyelem Viseljen védőkesztyűt, ruházatot és pajzsot. A megfelelő védelem biztosítása érdekében viseljen -os vagy 7-es árnyékolású hegesztőpajzsot. figyelem Soha ne érjen a vágópisztoly markolata előtti részekhez (hőellenző, elektróda, stb.), kivéve a teljesítménykapcsoló kikapcsolt (OFF) állapotban található. 11

12 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS 3.2 MŰKÖDTETÉS A. Válasszon ki megfelelő feltételt a vágóasztalon, vagy szereljen fel ajánlott fúvókát, elektródát, légterelőt, diffúzort vagy pajzsot. Állítsa be az áramlás, nyomás, áramerősség stb. javasolt értékeit. B. Illessze a vágópisztolyt a munkadarab pereméhez úgy, hogy a fúvóka az ajánlott távolságban legyen a munkadarabtól (lásd a táblázatokat a vágási paraméterek szakaszban). MEGJEGYZÉS Vastag lemez vésése esetén növelje a távolságot 1/2" (1,27 cm) értékre 1/2" vastag lemeznél, vastagabb lemezeknél pedig 3/4" (1,9 cm) értékre. Ezután térjen vissza 3/8" (1 cm) távolságra a vésés befejezésével, ha készen áll a vágás megkezdésére. MEGJEGYZÉS Ha a vágóív nem indul be hét másodpercen belül, akkor az előív lekapcsol. Kapcsolja ki az indítókapcsolót. Ellenőrizze, hogy megfelelő a gáznyomás, a vezeték megfelelően csatlakozik a munkadarabhoz, a hűtővíz be van kapcsolva, a távolság helyes stb. Ezután próbálja meg újra ábra: A vágási sebesség hatása 12

13 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS 3.3 GÁZBEÁLLÍTÁSOK A. PCC-1500 / PCC-12 rendszerek 150 A fúvóka Indítógáz: 20 psig. Vágógáz: 45 psig. MEGJ.: Ne használjon 0 2 gázt, csak levegőt szénacél vágására 3/4" (1,9 cm) értékűnél vastagabb lemezek esetén 150 A alatt. 50 A fúvóka Csak lev./lev. vagy /. Indítógáz: 40 psig. Vágógáz: 0 psig. 4-lyukú terelőt használjon minden 50 A és 150 A vágás számára. B. PCM A fúvóka - áramlásmérő: A fúvóka - áramlásmérő: 5.0 C. ESP-00 - Lásd a vágási táblázatok adatait. D. az 50 A-es fúvóka használata szabályozó- és tömlőkészlettel rendelkező ESP-00 rendszerek számára. 1. Szerelje össze a szabályozó szerelvényt az alábbi ábra alapján: 2. Csatlakoztassa a szabályozót az ESP csatlakozódoboz "vágógáz" (Cut ) csatlakozására. 3. Az ESP áramlásvezérlőt a következőképp állítsa be: a. O 2 / kapcsoló állása: " ". b. Cut Water (vágóvíz) kapcsoló állása: OFF (KI). c. Cut Flowrate (Vágógáz áramlás): HIGH 7 (MAGAS 7). d. Test/Run kapcsoló: "Run 1". 4. Állítsa be az indítógáz nyomását: a. Test/Run kapcsoló: "START GAS TEST". b. Állítsa az indítógáz szabályozót 30 psig értékre. c. TEST/RUN kapcsoló: "Run 1" 5. Állítsa be a vágógáz nyomását: a. TEST/RUN kapcsoló: "CUT GAS TEST". b. Állítsa a vágógáz szabályozót 0 psig értékre. c. TEST/RUN kapcsoló: "RUN 1".. Állítsa az ESP-300 tartománykapcsolóját LOW (ALA- CSONY) állásra. Állítsa az áramerősséget 50 A-re (mintegy 3 fokozat). MOST MÁR MEGKEZDHETI A VÁGÁST AZ GÁZZAL. Ha levegővel kíván vágni, szűntesse meg az csatlakozást az áramlásvezérlésen, és csatlakoztasson tiszta, szűrt levegőt, 0 psig nyomáson az áramlásvezérlő bemenetére. Ha nagyobb áramerősségre kívánja visszaállítani a rendszert: a. Csatlakoztassa az gázt az bemenetre. b. Csavarja be teljesen a nyomásszabályozó csavart a vágógáz-szabályozón, és állítsa a gázáramlást a javasolt értékre. c. Állítsa az indítógáz-szabályozót a javasolt értékre. d. Szükség esetén állítsa az O 2 / kapcsolót "O 2 " állásra. e. Állítsa az ESP-300 tartományát "HIGH" (Magas) értékre. PCC-12 rendszerek számára a. Állítsa az indítógáz nyomását 30 psig értékre. b. Állítsa a vágógáz nyomását 0 psig értékre. c. Állítsa a PCC-1500 rendszert 50 A-re (mintegy 3 fokozat). VISSZACSAPÓSZELEP SZERELVÉNY ADAPTER ÖSSZEKÖTŐ LEVEGŐSZABÁLYOZÓ SZERLEVÉNY CSATLAKOZÓ B-Oxy -F* 1/4 NPTM* 1/4 NPTM* 1/4 NPTF* 1/4 NPTF* (2) 1/8" NPT csőcsatlakozók * 1/4 NPTF* 1/4 NPTM* B-Oxy-M* 3-3. ábra: PT-19XL szabályozó szerelvény (az ESP-00 rendszerrel történő használatra) készlet - P/N 3283

14 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS CUTTING TABLES FOR PT-19XLS A. Ha 50 vagy 0 A-es fúvókákat kíván használni az ESP-00 rendszerrel, akkor a csatlakozódoboz vágógáz csatlakozásánál egy szabályozót kell felszerelnie. Lásd 3-3. ábra. B. Az áramlásvezérlő vágógáz és indítógáz nyomásának 0 psig (,9 bar) értékűnek kell lennie minden fúvóka és gáz számára. PT-19XLS 50-5 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 50 ANYAG ALUMÍNIUM INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV. MM GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN /2.1 30/2.1 30/2.1 0/4 0/4 0/ KÖVETELMÉNYEK: FÚVÓKA HEGY 2202 FÚVÓKA ALAP: ELEKTRÓDA: 3408XL GÁZTERELŐ: PAJZS: DIFFÚZOR: 2179 ELŐÍV: LOW (ALACS.) PT-19XLS 50-5 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 50 ANYAG ALUMÍNIUM INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV. MM GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN /2.1 30/2.1 30/2.1 0/4 0/4 0/ KÖVETELMÉNYEK: FÚVÓKA HEGY 2202 FÚVÓKA ALAP: ELEKTRÓDA: 3408XL GÁZTERELŐ: PAJZS: DIFFÚZOR: 2179 ELŐÍV: LOW (ALACS.) PT-19XLS 50-5 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 50 ANYAG ROZSDAM. ACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ AIR ANYAG- VASTAGSÁG HÜV. MM GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN /2.1 30/2.1 30/2.1 0/4 0/4 0/ KÖVETELMÉNYEK: FÚVÓKA HEGY 2202 FÚVÓKA ALAP: ELEKTRÓDA: 3408XL GÁZTERELŐ: PAJZS: DIFFÚZOR: 2179 ELŐÍV: LOW (ALACS.) 14

15 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 50-5 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 50 ANYAG ROZSDAM. ACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV. MM GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN /2.1 30/2.1 30/2.1 0/4 0/4 0/ KÖVETELMÉNYEK: FÚVÓKA HEGY 2202 FÚVÓKA ALAP: ELEKTRÓDA: 3408XL GÁZTERELŐ: PAJZS: DIFFÚZOR: 2179 ELŐÍV: LOW (ALACS.) PT-19XLS 50-5 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 50 ANYAG SZÉNACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV MM GÁZBEÁLLÍTÁS INDÍTÓ 30/2.1 30/2.1 30/2.1 30/2.1 30/2.1 KÖVETELMÉNYEK: FÚVÓKA HEGY 2202 VÁGÓ 0/4 0/4 0/4 0/4 0/4 0 PSI / 4 BAR FÚVÓKA ALAP: ELEKTRÓDA: 3408XL TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: 2179 ELŐÍV: LOW (ALACS.) PT-19XLS 0 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 0 ANYAG ALUMÍNIUM INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV..750 MM 19 GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 45/3.1 45/3.1 45/3.1 45/3.1 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN KÖVETELMÉNYEK: FÚVÓKA HEGY FÚVÓKA ALAP: ELEKTRÓDA: 3408XL GÁZTERELŐ: PAJZS: DIFFÚZOR: ELŐÍV: HIGH (MAG.) 15

16 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 0 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 0 ANYAG ROZSDAM. ACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV..750 MM 19 GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 45/3.1 45/3.1 45/3.1 45/3.1 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN KÖVETELMÉNYEK: FÚVÓKA HEGY FÚVÓKA ALAP: ELEKTRÓDA: 3408XL GÁZTERELŐ: PAJZS: DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 0 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 0 ANYAG ROZSDAM. ACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV. MM GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN /2.4 35/2.4 35/2.4 35/ KÖVETELMÉNYEK: FÚVÓKA HEGY FÚVÓKA ALAP: ELEKTRÓDA: 3408XL GÁZTERELŐ: PAJZS: DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 0 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 0 ANYAG ROZSDAM. ACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV. MM GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN /2.4 35/2.4 35/2.4 35/ KÖVETELMÉNYEK: FÚVÓKA HEGY FÚVÓKA ALAP: ELEKTRÓDA: 3408XL GÁZTERELŐ: PAJZS: DIFFÚZOR: ELŐÍV: HIGH (MAG.) 1

17 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 0 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 0 ANYAG SZÉNACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV MM GÁZBEÁLLÍTÁS INDÍTÓ KÖVETELMÉNYEK: FÚVÓKA HEGY VÁGÓ 45/3.1 45/3.1 45/3.1 45/3.1 45/3.1 45/3.1 PT-19XLS 0 A FOLYAMAT PARAMÉTEREK ANYAG- VASTAGSÁG HÜV MM GÁZBEÁLLÍTÁS INDÍTÓ KÖVETELMÉNYEK: FÚVÓKA HEGY FÚVÓKA ALAP: ELEKTRÓDA: 3408XL VÁGÓ 45/3.1 45/3.1 45/3.1 45/3.1 45/3.1 45/3.1 PT-19XLS 150 A FOLYAMAT PARAMÉTEREK ANYAG- VASTAGSÁG HÜV MM GÁZBEÁLLÍTÁS INDÍTÓ 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 KÖVETELMÉNYEK: FÚVÓKA HEGY PSI / 4 BAR A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. 0 PSI / 4 BAR FÚVÓKA ALAP: ELEKTRÓDA: 3408XL A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. VÁGÓ LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 0 PSI / 4 BAR FÚVÓKA ALAP: ELEKTRÓDA: 3408XL TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: Vágási adatok: FÚVÓKA 0 ANYAG SZÉNACÉL TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: Vágási adatok: FÚVÓKA 150 ANYAG ALUMÍNIUM TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ÍV ÁRAM- ERŐSSÉG O 2 SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) 17

18 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 150 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 150 ANYAG ALUMÍNIUM INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ OR H-35 H-35 ANYAG- VASTAGSÁG HÜV MM GÁZBEÁLLÍTÁS INDÍTÓ 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 KÖVETELMÉNYEK: FÚVÓKA HEGY VÁGÓ LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 PT-19XLS 150 A FOLYAMAT PARAMÉTEREK 0 PSI / 4 BAR FÚVÓKA ALAP: ELEKTRÓDA: A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: Vágási adatok: FÚVÓKA 150 ANYAG ROZSDAM. ACÉL ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV MM GÁZBEÁLLÍTÁS INDÍTÓ 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 KÖVETELMÉNYEK: FÚVÓKA HEGY VÁGÓ LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 PT-19XLS 150 A FOLYAMAT PARAMÉTEREK 0 PSI / 4 BAR 4.4 FÚVÓKA ALAP: ELEKTRÓDA: 3408XL A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: Vágási adatok: FÚVÓKA 150 ANYAG ROZSDAM. ACÉL ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG GÁZBEÁLLÍTÁS INDÍTÓ 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 KÖVETELMÉNYEK: FÚVÓKA HEGY VÁGÓ LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 FÚVÓKA ALAP: ELEKTRÓDA: 22403* * Az 3408XL elektróda is használható erre az alkalmazásra. 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.)

19 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 150 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 150 ANYAG SZÉNACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ O KÖVETELMÉNYEK: FÚVÓKA HEGY GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 PT-19XLS 150 A FOLYAMAT PARAMÉTEREK 0 PSI / 4 BAR FÚVÓKA ALAP: ELEKTRÓDA: 3408XL A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. TÁVOLSÁG VÉSÉS VÁGÁS ANYAG- VASTAGSÁG ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: Vágási adatok: FÚVÓKA 150 ANYAG SZÉNACÉL ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ KÖVETELMÉNYEK: FÚVÓKA HEGY GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 20/1.4 LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 LOW 3 PT-19XLS 200 A FOLYAMAT PARAMÉTEREK 0 PSI / 4 BAR FÚVÓKA ALAP: ELEKTRÓDA: 3408XL A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. TÁVOLSÁG VÉSÉS VÁGÁS ANYAG- VASTAGSÁG ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: Vágási adatok: FÚVÓKA 200 ANYAG ALUMÍNIUM ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ OR H-35 H-35 ANYAG- VASTAGSÁG HÜV MM GÁZBEÁLLÍTÁS INDÍTÓ KÖVETELMÉNYEK: FÚVÓKA HEGY VÁGÓ LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 0 PSI / 4 BAR FÚVÓKA ALAP: ELEKTRÓDA: TÁVOLSÁG VÉSÉS NR NR VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.)

20 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 200 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 200 ANYAG ALUMÍNIUM INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV MM GÁZBEÁLLÍTÁS INDÍTÓ KÖVETELMÉNYEK: FÚVÓKA HEGY VÁGÓ LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 PT-19XLS 200 A FOLYAMAT PARAMÉTEREK ANYAG- VASTAGSÁG HÜV MM GÁZBEÁLLÍTÁS INDÍTÓ KÖVETELMÉNYEK: FÚVÓKA HEGY PSI / 4 BAR FÚVÓKA ALAP: ELEKTRÓDA: 3408XL A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. VÁGÓ LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: Vágási adatok: FÚVÓKA 200 ANYAG ALUMÍNIUM TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG FÚVÓKA ALAP: GÁZTERELŐ: ELEKTRÓDA: 22403* PAJZS: * Az 3408XL elektróda is használható erre az alkalmazásra ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 200 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 200 ANYAG ROZSDAM. ACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ OR H-35 H-35 ANYAG- VASTAGSÁG HÜV MM GÁZBEÁLLÍTÁS INDÍTÓ KÖVETELMÉNYEK: FÚVÓKA HEGY VÁGÓ LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 0 PSI / 4 BAR FÚVÓKA ALAP: ELEKTRÓDA: TÁVOLSÁG VÉSÉS NR NR NR NR VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.)

21 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 200 A FOLYAMAT PARAMÉTEREK ANYAG- VASTAGSÁG GÁZBEÁLLÍTÁS INDÍTÓ 1 25 KÖVETELMÉNYEK: FÚVÓKA HEGY A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. VÁGÓ LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 0 PSI / 4 BAR FÚVÓKA ALAP: ELEKTRÓDA: 3408XL Vágási adatok: FÚVÓKA 200 ANYAG ROZSDAM. ACÉL TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 200 A FOLYAMAT PARAMÉTEREK GÁZBEÁLLÍTÁS INDÍTÓ 1 25 KÖVETELMÉNYEK: FÚVÓKA HEGY A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. VÁGÓ 0 PSI / 4 BAR Vágási adatok: FÚVÓKA 200 ANYAG ROZSDAM. ACÉL TÁVOLSÁG VÉSÉS VÁGÁS ANYAG- VASTAGSÁG ÍVFE- SZÜLTSÉG INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN LOW LOW LOW LOW LOW FÚVÓKA ALAP: GÁZTERELŐ: DIFFÚZOR: ELEKTRÓDA: 22403* PAJZS: ELŐÍV: HIGH (MAG.) * Az 3408XL elektróda is használható erre az alkalmazásra. PT-19XLS A SmartFlow II és az SDP fájlok használatáról lásd a 200 A folyamatadatok kiegészítését. FOLYAMAT PARAMÉTEREK Vágási adatok: FÚVÓKA 200 ANYAG SZÉNACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV MM GÁZBEÁLLÍTÁS INDÍTÓ KÖVETELMÉNYEK: FÚVÓKA HEGY VÁGÓ LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 0 PSI / 4 BAR FÚVÓKA ALAP: ELEKTRÓDA: 3408XL TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG GÁZTERELŐ: PAJZS: ÍV ÁRAM- ERŐSSÉG IPM TRAVEL SPEED MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) 21

22 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 200 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 200 ANYAG SZÉNACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ O 2 ANYAG- VASTAGSÁG HÜV PT-19XLS 250 A FOLYAMAT PARAMÉTEREK ANYAG- VASTAGSÁG HÜV MM,0,0,0 1,0 19,0 25,4 MM KÖVETELMÉNYEK: PT-19XLS 325 A GÁZBEÁLLÍTÁS INDÍTÓ KÖVETELMÉNYEK: FÚVÓKA HEGY GÁZBEÁLLÍTÁS INDÍTÓ FOLYAMAT PARAMÉTEREK VÁGÓ LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 LOW 4 VÁGÓ LOW 5 LOW 5 LOW 5 LOW 5 LOW 5 0 PSI / 4 BAR PSI / 4 BAR FÚVÓKA ALAP: GÁZTERELŐ: DIFFÚZOR: ELEKTRÓDA: 3408XL PAJZS: ELŐÍV: HIGH (MAG.) A 3588XL elektróda használható erre az alkalmazásra. A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 250 ANYAG SZÉNACÉL TÁVOLSÁG VÉSÉS TÁVOLSÁG VÉSÉS VÁGÁS VÁGÁS ÍVFE- SZÜLTSÉG INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM O 2 MM/MIN FÚVÓKA: GÁZTERELŐ: 350 DIFFÚZOR: ELEKTRÓDA: 3408XL* PAJZS: ELŐÍV: HIGH (MAG.) * A 3588XL elektróda is használható erre az alkalmazásra. A SmartFlow II és az Vágási adatok: INDÍTÓGÁZ N SDP fájlok használatáról lásd a 2 folyamatadatok kiegészítését. FÚVÓKA 30 VÁGÓGÁZ O 2 ANYAG SZÉNACÉL VÉDŐGÁZ ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN ANYAG- VASTAGSÁG HÜV MM KÖVETELMÉNYEK: GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ LOW 5 LOW 5 LOW 5 LOW 5 0 PSI / 4 BAR FÚVÓKA: ELEKTRÓDA: 3588XL TÁVOLSÁG VÉSÉS VÁGÁS GÁZTERELŐ: 350 PAJZS: ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) 22

23 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 30 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 30 ANYAG SZÉNACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ O 2 ANYAG- VASTAGSÁG HÜV MM KÖVETELMÉNYEK: GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ LOW 5 LOW 5 LOW 5 LOW 5 LOW 5 0 PSI / 4 BAR FÚVÓKA: ELEKTRÓDA: 3588XL TÁVOLSÁG VÉSÉS VÁGÁS GÁZTERELŐ: 350 PAJZS: ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 30 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 30 ANYAG ROZSDAM. ACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV MM KÖVETELMÉNYEK: GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ HIGH 5 HIGH 5 HIGH 5 HIGH 5 0 PSI / 4 BAR FÚVÓKA: ELEKTRÓDA: TÁVOLSÁG VÉSÉS VÁGÁS GÁZTERELŐ: 350 PAJZS: ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 30 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 30 ANYAG ROZSDAM. ACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV. MM GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN 1 25 HIGH KÖVETELMÉNYEK: FÚVÓKA: ELEKTRÓDA: GÁZTERELŐ: 350 PAJZS: DIFFÚZOR: ELŐÍV: HIGH (MAG.) 23

24 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 30 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 30 ANYAG ALUMÍNIUM INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV MM KÖVETELMÉNYEK: GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ LOW 7 LOW 7 LOW 7 LOW 7 0 PSI / 4 BAR FÚVÓKA: ELEKTRÓDA: TÁVOLSÁG VÉSÉS VÁGÁS GÁZTERELŐ: 350 PAJZS: ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 30 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 30 ANYAG ALUMÍNIUM INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ H-35 or H-35 ANYAG- VASTAGSÁG HÜV MM KÖVETELMÉNYEK: GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ HIGH 1 HIGH 1 HIGH 1 0 PSI / 4 BAR FÚVÓKA: ELEKTRÓDA: TÁVOLSÁG VÉSÉS VÁGÁS GÁZTERELŐ: 350 PAJZS: ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 400 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 400 ANYAG SZÉNACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ O 2 ANYAG- VASTAGSÁG HÜV MM KÖVETELMÉNYEK: GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ LOW 7 LOW 7 LOW 7 LOW 7 0 PSI / 4 BAR FÚVÓKA: ELEKTRÓDA: 2219 TÁVOLSÁG VÉSÉS VÁGÁS GÁZTERELŐ: PAJZS: ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) 24

25 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 4 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 400 ANYAG ALUMÍNIUM INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ H-35 H-35 ANYAG- VASTAGSÁG KÖVETELMÉNYEK: GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ HIGH 0 HIGH 0 HIGH 0 HIGH 0 HIGH 0 0 PSI / 4 BAR FÚVÓKA: ELEKTRÓDA: TÁVOLSÁG VÉSÉS VÁGÁS GÁZTERELŐ: 350 PAJZS: ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 450 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 450 ANYAG ROZSDAM. ACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV MM KÖVETELMÉNYEK: GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ LOW 7 LOW 7 LOW 7 LOW 7 0 PSI / 4 BAR FÚVÓKA: ELEKTRÓDA: TÁVOLSÁG VÉSÉS VÁGÁS GÁZTERELŐ: 350 PAJZS: ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 450 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 450 ANYAG ALUMÍNIUM INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ H-35 H-35 ANYAG- VASTAGSÁG HÜV MM KÖVETELMÉNYEK: GÁZBEÁLLÍTÁS INDÍTÓ RU RU RU RU VÁGÓ HIGH 4 HIGH 4 HIGH 4 HIGH 4 0 PSI / 4 BAR 8* 8* 8* 8 FÚVÓKA: ELEKTRÓDA: TÁVOLSÁG VÉSÉS mozgó mozgó VÁGÁS GÁZTERELŐ: 350 PAJZS: ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM 80* 5* 30* 15 MM/MIN 2032* 151* 72* 381 DIFFÚZOR: ELŐÍV: HIGH (MAG.) *Lényegesen nagyobb vágási sebességek érhetők el a pajzs alacsonyabb beállításon (.0) történő használatával, ez csak kismértékben csökkenti a vágási minőséget. 25

26 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 00 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 00 ANYAG ALUMÍNIUM INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ H-35 H-35 ANYAG- VASTAGSÁG HÜV MM KÖVETELMÉNYEK: GÁZBEÁLLÍTÁS INDÍTÓ RU RU RU VÁGÓ HIGH 4 HIGH 4 HIGH 4 0 PSI / 4 BAR 8 8 FÚVÓKA: ELEKTRÓDA: TÁVOLSÁG VÉSÉS VÁGÁS mozgó mozgó GÁZTERELŐ: 350 PAJZS: ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 00 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 00 ANYAG ALUMÍNIUM INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV. MM GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN RU RU HIGH 0 HIGH KÖVETELMÉNYEK: FÚVÓKA: ELEKTRÓDA: GÁZTERELŐ: 350 PAJZS: DIFFÚZOR: ELŐÍV: HIGH (MAG.) PT-19XLS 00 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 00 ANYAG ROZSDAM. ACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ H-35 H-35 ANYAG- VASTAGSÁG HÜV MM KÖVETELMÉNYEK: GÁZBEÁLLÍTÁS INDÍTÓ RU RU RU RU VÁGÓ HIGH 4 HIGH 4 HIGH 4 HIGH 4 0 PSI / 4 BAR FÚVÓKA: ELEKTRÓDA: TÁVOLSÁG VÉSÉS mozgó mozgó VÁGÁS GÁZTERELŐ: 350 PAJZS: ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN DIFFÚZOR: ELŐÍV: HIGH (MAG.) 2

27 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS PT-19XLS 00 A FOLYAMAT PARAMÉTEREK A SmartFlow II és az SDP fájlok használatáról lásd a folyamatadatok kiegészítését. Vágási adatok: FÚVÓKA 00 ANYAG ROZSDAM. ACÉL INDÍTÓGÁZ VÁGÓGÁZ VÉDŐGÁZ ANYAG- VASTAGSÁG HÜV. MM GÁZBEÁLLÍTÁS INDÍTÓ VÁGÓ 0 PSI / 4 BAR TÁVOLSÁG VÉSÉS VÁGÁS ÍVFE- SZÜLTSÉG ÍV ÁRAM- ERŐSSÉG SEBESSÉG IPM MM/MIN RU RU HIGH 0 HIGH KÖVETELMÉNYEK: FÚVÓKA: ELEKTRÓDA: GÁZTERELŐ: 350 PAJZS: DIFFÚZOR: ELŐÍV: HIGH (MAG.) Megjegyzések a 00 A-es vágásra vonatkozóan A H-35 plazmagáz/nitrogén kombináció jó, illetve kiváló minőségű vágásokat eredményez 1" - 3" (2,54-7,2 cm) vastagságú alumínium lemezek vágása esetén. A H-35 plazmagáz/levegő kombináció majdnem ugyanilyen jó vágási minőséget eredményez 1-1/2" - 3" (3,81-7,2 cm) vastagságú alumínium lemezek vágásakor. A nitrogén plazmagáz/levegő kombináció 1" - 1-1/2" (2,54-3,81 cm) vastagságú alumínium lemezeken eredményez jó minőségű vágásokat. A H-35 plazmagáz/nitrogén kombináció a legjobb minőségű vágásokat 1" - 3" (2,54-7,2 cm) vastagságú rozsdamentes acél lemezeken nyújtja, sima felületeket, és csak mérsékelt mennyiségű szennyeződést eredményez. A nitrogén plazmagáz/levegő kombináció jó minőségű vágásokat nyújt 1" (2,54 cm), illetve elfogadható minőségű vágásokat 1-1/2" (3,81 cm) vastagságú rozsdamentes acél lemezeken, a H-35-nél nagyobb sebességgel. A 2" - 3" (5,08-7,2 cm) vastagságú lemezek vésése a legjobban a mozgó véső technikával végezhető el. Az ívet 3/4" (1,90 cm) távolságban, 250 A és ipm sebességgel kezdje. Közvetlenül azután, hogy az ív a munkadarabon van, növelje a távolságot V vágási feszültségre. Miután az ív már körülbelül egy másodperce a munkadarabon van, növelje az áramerősséget 00 amperre két másodperces időtartamig. További két másodperces késleltetést követően csökkentse a sebességet a javasolt vágási sebesség mintegy felére, amíg az ív át nem ég a lemezen. 27

28 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS Fúvóka alap - 50 A P/2027 Fúvóka hegy - 50 A P/202 Elektróda - Hafnium P/N 3408 Gázterelő - 4-lyukú P/N ANYAG Típus-Vastagság hü.(mm) Áramer. (A) AZ ESP-150 ÉS ESP-200 VÁGÁSI PARAMÉTEREI SEBESSÉG ipm(m/m) 3-1. táblázat: 50-5 A adatok Lyukaszt. mag. hüv.(mm) Vágási mag. hü.(mm) Ívfeszültség (V) Pajzs - 50 A P/1795 Diffúzor - 50 A P/179 Előív - LOW (ALACS.) CS - 1/1 (1.) (5.) 1/4 (.4) 5/32 (4) 115 Lev (2.7) Lev. - 0 (4.14) Lev (2.07) CS - 1/8 (3.2) 120 (3) 112 CS - 1/8 (3.2) (3) 1/8 (3.2) 1 CS - 3/1 (4.8) 95 (2.4) 5/32 (4) 118 CS - 1/4 (.4) 80 (2) 120 Lev. - 5 (4.48) CS - 3/8 (9.) 40 (2) 5/1 (8) 122 SS - 1/1 (1.) (4.) 1/4 (.4) 5/32 (4) 111 Lev (2.7) Lev. - 0 (4.14) Lev (2.07) SS - 1/8 (3.2) 5 80 (2) 119 SS - 1/4 (.4) 0 (1.5) 118 Lev. - 5 (4.48) AL - 1/1 (1.) (4.) 1/4 (.4) 1/8 (3.2) 11 Lev (2.7) Lev. - 0 (4.14) Lev (3.1) AL - 1/8 (3.2) 1 (2.8) 115 AL - 1/4 (.4) 5 5 (1.) 5/32 (4) 128 Lev. - 5 (4.48) AL - 1/1 (1.) (4.) 1/4 (.4) 1/8 (3.2) (2.7) - 0 (4.14) - 30 (2.07) AL - 1//8 (3.2) 120 (3) 117 INDÍTÓGÁZ Típus/nyomás psi (bar) Plazmagáz Típus/nyomás psi (bar) VÉDŐGÁZ Típus/nyomás psi (bar) AL - 1/4 (.4) 5 70 (1.8) (4.48) SS - 1/1 (1.) (4.) 1/4 (.4) 5/32 (4) (2.7) - 0 (4.14) - 30 (2.07) SS - 1/8 (3.2) 5 80 (2) (3.1) SS - 1/4 (.4) 55 (1.4) (4.48) MEGJEGYZÉS: CS - Szénacél, SS - Rozsdamentes acél, AL - Alumínium A levegő plazma/levegő pajzs, 50-5 A vágások rozsdamentes acélon és alumíniumon durva felületet eredményeznek. plazma/ pajzs, 50-5 A vágások rozsdamentes acélon és alumíniumon elfogadható, jó minőségű felületet eredményeznek. 28

29 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS 3-2. táblázat: 0 A adatok Fúvóka alap A P/2028 Pajzs A P/1802 Fúvóka hegy - 0 A P/2029 Diffúzor 0-30 A P/1944 Elektróda - Hafnium P/N 3408 Előív - HIGH (MAGAS) Gázterelő - 4-lyukú P/N ANYAG Típus-Vastagság hü.(mm) Áramer. (A) SEBESSÉG ipm(m/m) Lyuk. mag. hü.(mm) Vágási mag. hü.(mm) Ívfeszültség (V) INDÍTÓGÁZ Típus/nyomás psi((bar) Plazmagáz Típus/nyomás psi (bar) VÉDŐGÁZ Típus/nyomás psi(bar) CS - 3/1 (4.8) (3.8) 3/8 (9.) 1/8 (3.2) 148 Lev (2.07) Lev (3.45) Lev. - 1 (7.) CS - 1/4 (.4) 120 (3) 5/32 (4) 154 Lev (5.8) CS - 3/8 (9.) 5 (1.5) 3/1 (4.8) 159 CS - 1/2 (12.7) 50 (1.27) 12 Lev. - 5 (4.48) CS - 5/8 (15.8) 35 (.89) 1/2 (12.7) 9/32 (7.1) 175 CS - 3/4 (19) 20 (.50) 5/1 (8) 184 SS - 1/4 (.4) 0 55 (1.4) 3/8 (9.) 1/8 (3.2) 154 Lev (2.07) Lev (3.1) Lev (5.8) SS - 3/8 (9.) 35 (.89) 3/1 (4.8) 15 SS - 1/2 (12.7) 25 (.) 5/1 (8) 180 Lev. - 5 (4.48) SS - 3/4 (19) (.25) 1/2 (12.7) 189 AL - 1/4 (.4) 0 0 (2.5) 3/8 (9.) 3/1 (4.8) 154 Lev (2.07) Lev (3.45) Lev. - 5 (4.48) AL - 3/8 (9.) 70 (1.78) 1/4 (.4) 174 Lev (5.8) AL - 1/2 (12.7) 50 (1.27) 5/1 (8) 183 AL - 3/4 (19) 30 (.7) 1/2 (12.7) 189 Lev. - 5 (4.48) CS - 3/1 (4.8) (3.8) 3/8 (9.) 5/32 (4) 5-30 (2.07) O 2-50 (3.45) Lev (5.8) CS - 1/4 (.4) 120 (3) 3 CS - 3/8 (9.) 80 (2) 1/4 (.4) 149 CS - 1/2 (12.7) 0 (1.5) 3/1 (4.8) 141 Lev. - 5 (4.48) CS - 5/8 (15.8) 37 (.94) 1/2 (12.7) 5/1 (8) 159 CS - 3/4 (19) 20 (.50) 12 SS - 1/4 (.4) 0 55 (1.4) 3/8 (9.) 1/8 (3.2) (2.07) - 35 (2.4) - 85 (5.8) SS - 3/8 (9.) 45 (1.1) 3/1 (4.8) 157 SS - 1/2 (12.7) 35 (.89) 12 SS - 3/4 (19) (.33) 1/2 (12.7) 5/1 (8) (4.48) SS - 1/4 (.4) 0 55 (1.4) 3/8 (9.) 1/8 (3.2) (2.07) - 35 (2.4) Lev (5.8) SS - 3/8 (9.) 45 (1.1) 3/1 (4.8) 157 SS - 1/2 (12.7) 35 (.89) 12 SS - 3/4 (19) (.33) 1/2 (12.7) 5/1 (8) 185 Lev. - 5 (4.48) MEGJ.: 50 ft (15,24 m) vágópisztoly esetén kb. 3 mp. késleltetési idő szükséges ahhoz, hogy a indítógázt kinyomja az O 2 vágógáz. CS - Szénacél, SS - Rozsdamentes acél, AL - Alumínium Minden levegő plazma/levegő pajzs, 0 A vágás jó felületet eredményez alumíniumon, kivéve 3/4" (19 mm) AL: gyenge felület. Minden levegő plazma/levegő pajzs, 0 A vágás elfogadható felületet eredményez rozsdamentes acélon, kivéve 3/4" (19mm) SS. Minden plazma/ pajzs, 0 A vágás jó felületet eredményez rozsdamentes acélon, kivéve 3/4" (19mm) SS: elfogadható. 29

30 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS 3-3. táblázat: 150 A adatok Fúvóka alap A P/2028 Pajzs A P/1802 Fúvóka hegy A P/2030 Diffúzor 0-30 A P/1944 Elektróda - Hafnium P/N 3408 Előív - HIGH (MAGAS) Gázterelő - 4-lyukú P/N ANYAG Típus-Vastagság in. (mm) Áramer. (A) SEBESSÉG ipm(m/m) Lyuk. mag. hü.(mm) Vágási mag. hü.(mm) Ívfeszültség (V) INDÍTÓGÁZ Típus/nyomás psi(bar) Plazmagáz Típus/nyomás psi(bar) VÉDŐGÁZ Típus/nyomás psi(bar) CS - 3/1 (4.8) (4.1) 3/8 (9.) 1/8 (3.2) 143 Lev (1.7) Lev (3.45) Lev (5.8) CS - 1/4 (.4) 140 (3.) 145 Lev (3.8) CS - 3/8 (9.) 90 (2.3) 3/1 (4.8) 15 CS - 1/2 (12.7) 75 (1.9) 1/4 (.4) 10 Lev. - 5 (4.48) CS - 5/8 (15.8) 50 (1.3) 1/2 (12.7) 14 CS - 3/4 (19) ) 3/8 (9.) 179 CS - 1 (25.4) 25 (.4) 184 SS - 3/1 (4.8) /8 (9.) 1/8 (3.2) 8 Lev (1.7) Lev (3.45) Lev (5.8) SS - 1/4 (.4) 15 3/1 (4.8) 14 Lev. - 5 (4.48) SS - 3/8 (9.) 95 1/4 (.4) 155 SS - 1/2 (12.7) 0 5/1 (8) 13 SS - 3/4 (19) 25 1/2 (12.7) 3/8 (9.) 175 SS - 1 (25.4) AL - 3/1 (4.8) (5.1) 3/8 (9.) 3/1 (4.8) 148 Lev (1.7) Lev (3.1) Lev (5.8) AL - 1/4 (.4) 140 (3.) 149 AL - 3/8 (9.) 5 (2.7) 1/4 (.4) 159 Lev. - 5 (4.48) AL - 1/2 (12.7) 80 (2) 5/1 (8) 174 Lev (5.8) AL - 3/4 (19) 45 (1.1) 1/2 (12.7) 180 Lev. - 5 (4.48) AL - 1 (25.4) 30 (.7) 184 CS - 3/1 (4.8) (4.1) 3/8 (9.) 1/8 (3.2) (1.7) O 2-45 (3.1) Lev (5.8) CS - 1/4 (.4) 150 (3.8) 3/1 (4.8) 0 Lev (3.1) CS - 3/8 (9.) 90 (2.3) 4 Lev. - 5 (4.48) CS - 1/2 (12.7) 75 (1.9) 1/4 (.4) 142 CS - 5/8 (15.8) 55 (1.4) 1/2 (12.7) 5/1 (8) 151 Lev (5.8) CS - 3/4 (19) 45 (1.1) 3/8 (9.) 157 Lev. - 5 (4.48) CS - 1 (25.4) 25 (.4) 5/1 (8) 10 MEGJ.: 50 ft (15,24 m) vágópisztoly esetén kb. 3 mp. késleltetési idő szükséges ahhoz, hogy a indítógázt kinyomja az O 2 vágógáz. CS - Szénacél, SS - Rozsdamentes acél, AL - Alumínium Minden levegő plazma/levegő pajzs, 0 A vágás jó felületet eredményez alumíniumon, kivéve 3/4" (19 mm) AL: gyenge felület. Minden levegő plazma/levegő pajzs, 0 A vágás elfogadható felületet eredményez rozsdamentes acélon, kivéve 3/4" (19mm) SS. Minden plazma/ pajzs, 0 A vágás jó felületet eredményez rozsdamentes acélon, kivéve 3/4" (19mm) SS: elfogadható. 30

31 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS Fúvóka alap A P/2028 Pajzs A P/1802 Fúvóka hegy A P/2030 Diffúzor 0-30 A P/1944 Elektróda - Hafnium P/N 3408 Előív - HIGH (MAGAS) Gázterelő - 4-lyukú P/N ANYAG Típus-Vastagság in. (mm) Áramer. (A) SEBESSÉG ipm(m/m) Lyuk. mag. hü.(mm) 3-3. táblázat: 150 A adatok (folytatás) Vágási mag. hü.(mm) Ívfeszültség (V) INDÍTÓGÁZ Típus/nyomás psi(bar) Plazmagáz Típus/nyomás psi(bar) VÉDŐGÁZ Típus/nyomás psi(bar) SS - 3/1 (4.8) (5.1) 3/8 (9.) 1/8 (3.2) 2-25 (1.7) - 45 (3.1) Lev (5.8) SS - 1/4 (.4) 0 (3.3) 3/1 (4.8) 140 SS - 3/8 (9.) 85 (2.1) 143 SS - 1/2 (12.7) 0 (1.5) 1/4 (.4) 154 SS - 3/4 (19) 18 (.45) 1/2 (12.7) 14 Lev. - 5 (4.48) SS - 1 (25.4) (.25) 5/1 (8) 179 SS - 1/2 (12.7) (1.0) 3/8 (9.) 5/1 (8) (1.7) H (3.8) - 5 (4.48) SS - 3/4 (19) 25 (.4) 1/2 (12.7) 3/8 (9.) (3.1) SS - 1 (25.4) 12 (.30) NR (1.37) AL - 3/1 (4.8) (5.1) 3/8 (9.) 3/1 (9.) - 25 (1.7) H (3.8) - 5 (4.48) AL - 1/4 (.4) 150 (3.8) 1/4 (.4) 141 AL - 3/8 (9.) 1 (2.8) 145 AL - 1/2 (12.7) 90 (2.3) 5/1 (8) 155 Al - 3/4 (19) 50 (1.3) 1/2 (12.7) 3/8 (9.) 1 AL - 1 (25.4) 30 (.7) 171 MEGJ.: 50 ft (15,24 m) vágópisztoly esetén kb. 3 mp. késleltetési idő szükséges ahhoz, hogy a indítógázt kinyomja az O 2 vágógáz. CS - Szénacél, SS - Rozsdamentes acél, AL - Alumínium Minden levegő plazma/levegő pajzs, 0 A vágás jó felületet eredményez alumíniumon, kivéve 3/4" (19 mm) AL: gyenge felület. Minden levegő plazma/levegő pajzs, 0 A vágás elfogadható felületet eredményez rozsdamentes acélon, kivéve 3/4" (19mm) SS. Minden plazma/ pajzs, 0 A vágás jó felületet eredményez rozsdamentes acélon, kivéve 3/4" (19mm) SS: elfogadható 31

32 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS Fúvóka alap A P/2028 Előív - HIGH (MAGAS) Fúvóka hegy A P/2031 Elektróda - Hafnium P/N 3408 Gázterelő - 4-lyukú P/N Megjegyzés: Az 1" (25,4 mm) értékűnél vastagabb lyukasztás Pajzs A P/1802 nem ajánlott, ha a védőgázt 85 psi (5.8 bar) vagy magasabb Diffúzor 0-30 A P/1944 értékűre próbálják állítani ANYAG Típus-Vastagság hü.(mm) Áramer. (A) SEBESSÉG ipm(m/m) Lyuk. mag. hü.(mm) 3-4. táblázat: 200 A adatok Vágási mag. hü.(mm) Ívfeszültség (V) CS - 1/4 (.4) (3.8) 3/8 (9.) 1/8 (3.2) 143 Lev (2.07) Lev (3.1) Lev. - 5 (4.48) CS - 3/8 (9.) 0 (2.54) 14 CS - 1/2 (12.7) 95 (2.4) 7/32 (5.5) 158 CS - 5/8 (15.8) 75 (1.9) 1/2 (12.7) 10 Lev (3.8) CS - 3/4 (19) 5 (1.5) 1/4 (.4) 15 CS - 1 (25.4) 35 (.89) 3/8 (9.) 180 Lev. - 5 (4.48) CS - 1/4 (.4) (4.3) 3/8 99.) 1/8 (3.2) (2.07) O 2-45 (3.1) Lev. - 5 (4.48) CS - 3/8 (9.) 1 (2.8) 3/1 (4.8) 3 CS - 1/2 (12.7) 95 (2.4) 7/32 (5.5) CS - 5/8 (15.8) 75 (1.9) 1/2 (12.7) 9 Lev (3.8) CS - 3/4 (19) 55 (1.4) 1/4 (.4) 142 CS - 1 (25.4) 40 (1.0) 3/8 (9.) 155 Lev. - 5 (4.48) SS - 1/4 (.4) (3.) 3/8 (9.) 1/8 (3.2) 142 Lev (2.07) Lev (3.) Lev (5.8) SS - 3/8 (9.) 125 (3.2) 3/1 (4.8) 150 SS - 1/2 (12.7) 85 (2.2) 154 SS - 3/4 (19) 55 (1.4) 1/2 (12.7) 3/8 (9.) 174 SS - 1 (25.4) 20 (.50) 180 AL - 1/4 (.4) (3.2) 3/8 (9.) 3/1 (4.8) 155 Lev (2.07) Lev (3.) Lev (5.8) AL - 3/8 (9.) 1 (2.8) 1/4 (.4) 15 AL - 1/2 (12.7) 85 (2.2) 17 Al - 3/4 (19) 0 (1.5) 1/2 (12.7) 3/8 (9.) 182 AL -1 (25.4) 40 (1.02) 189 INDÍTÓGÁZ Típus/nyomás psi(bar) Plazmagáz Típus/nyomás psi(bar) MEGJEGYZÉS: CS - Szénacél, SS - Rozsdamentes acél, AL - Alumínium Minden plazma/levegő védőgáz, 200 A vágás elfogadható felületet eredményez alumíniumon és rozsdamentes acélon, kivéve 1" (25,4 mm) AL, amely gyenge minőségű felületet eredményez. VÉDŐGÁZ Típus/nyomás psi(bar) 32

33 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS 3-4. táblázat: 200 A adatok (folytatás) Fúvóka alap A P/2028 Pajzs A P/1802 Fúvóka hegy A P/2031 Diffúzor 0-30 A P/1944 Elektróda - Tungsten P/N Előív - HIGH (MAGAS) Gázterelő - 4-lyukú P/N ANYAG Típus-Vastagság hü.(mm) Áramer. (A) SEBESSÉG ipm(m/m Lyuk. Vágási mag. mag. hü.(mm) hü.(mm) Ívfeszültség (V) INDÍTÓGÁZ Típus/nyomás psi(bar) Plazmagáz Típus/nyomás psi(bar) VÉDŐGÁZ Típus/nyomás psi(bar) AL - 1/4 (.4) (4.) 3/8 (9.) 3/1 (4.8) (2.07) - 35 (2.4) Lev. - 5 (4.48) AL - 3/8 (9.) 1 (2.8) 155 AL - 1/2 (12.7) 70 (1.8) 159 AL - 3/4 (19) 55 (1.4) 1/2 (12.7) 1/4 (.4) 170 AL - 1 (25.4) 30 (.7) 177 SS - 1/4 (.4) (4.2) 3/8 (9.) 1/4 (.4) (2.07) - 35 (2.4) Lev (5.8) SS - 3/8 (9.) 5 (2.7) 3/1 (4.8) 149 SS - 1/2 (12.7) 90 (2.3) 150 Lev. - 5 (4.48) SS - 3/4 (19) 45 (1.1) 1/2 (12.7) 1/4 (.4) 159 Lev (3.1) SS - 1 (25.4) 20 (.50) 19 Lev. - 5 (4.48) SS - 1/2 (12.7) (1.27) 1/2 (12.7) 3/8 (9.) (2.07) H (3.) - 85 (5.8) SS - 5/8 (15.8) 47 (1.2) 5/1 (8) 12 SS - 3/4 (19) 32 (.8) 3/8 (9.) 19 SS - 1 (25.4) 17 (.43) 175 AL - 1/4 (.4) (3.9) 3/8 (9.) 5/1 (8) (2.07) H (3.) - 5 (4.48) AL - 3/8 (9.) 120 (3) 1/4 (.4) (3.1) AL - 1/2 (12.7) 1 (2.8) 5/1 (8) 155 AL - 3/4 (19) 0 (1.5) 1/2 (12.7) 3/8 (9.) 1-85 (5.8) AL - 1 (25.4) 40 (1.01) 19 MEGJ.: SS - Rozsdamentes acél, AL - Alumínium A 3/8" (9, mm) méretnél vékonyabb rozsdamentes acél NEM ajánlott H-35 plazmagáz számára: Ez ugyanis erős szennyeződést eredményez. 33

34 3. SZAKASZ ÖSSZESZERELÉS / MŰKÖDTETÉS 34

35 4. SZAKASZ KARBANTARTÁS 4.1 BEVEZETÉS VIGYÁTAT Amennyiben a berendezés nem működik megfelelően, azonnal szakítsa meg a munkát, és vizsgálja meg a hibás működés okait. A karbantartási munkákat tapasztalt személynek, az elektromos munkákat pedig szakavatott elektrotechnikusnak kell végeznie. Nem szakavatott személyeknek ne engedélyezze a berendezés vizsgálatát, tisztítását vagy szerelését. Csak ajánlott tartalék alkatrészeket használjon. MEGJEGYZÉS Az áramforrás karbantartásával, hibaelhárításával és alkatrészrendelésével kapcsolatos részletes információkért tanulmányozza át az F (PCM-150) használati útmutatót, valamint az F (PCM-1500), vagy F (PCM-8XL), F-15-8 (ESP-400), F (ESP-00C), F (ESP-300) vagy F (ESP-00) kiegészítést. MEGJEGYZÉS Ha az elektróda kopásának ellenőrzése céljából eltávolítja a fúvókát a vágópisztolyból, azzal nagymértékben csökkenti az elektróda élettartamát. Az elektróda élettartamának maximalizálása érdekében csak az elektróda cseréjekor távolítsa el a fúvókát. MEGJEGYZÉS A rögzítőgyűrű eltávolítása előtt mindig távolítsa el a pajzsot vagy a pajzstartót. Ha a pajzs nem lazulna meg, akkor szorítsa meg a rögzítőgyűrűt a pajzsra kifejtett nyomás csökkentése érdekében. B. Ellenőrizze a réz fúvókát, nehogy megolvadjon a túl nagy áramerősség miatt, ellenőrizze a belső ívképződés okozta károkat, elhajlásokat vagy mély karcokat a gyűrű felületén. Ha bármilyen hasonló hibát észlelne, cserélje ki a fúvókát. (A belső felület elszíneződése és a kis fekete kezdőpontok normális jelenségnek számítanak.) A hafnium részecskék finom smirglivel vagy acélforgáccsal távolíthatók el. C. Vigyen fel vékony rétegben szilikon kenőanyagot (P/N oz. tubus) a fúvóka és a gyűrű peremére. Ellenőrizze, hogy a gyűrű (P/N 181W89) egyenletesen helyezkedik el a fúvókán. D. Helyezze a fúvókát a vágópisztolyba. E. Csavarja fel a rögzítőgyűrűt a vágópisztolyra, és KÉZZEL SZORÍTSA MEG. A fúvóka a gázterelőhöz illeszkedik (P/N ). NE húzza meg túlzottan. F. Válasszon megfelelő gázdiffúzor pajzsot. Helyezze a diffúzort a pajzsba. G. Helyezze a pajzsot a diffúzorral együtt a pajzstartóba, majd csavarja a pajzstartót erősen a fúvókatartóra. MEGJEGYZÉS: Ha nem használ másodlagos pajzsot, akkor a hőellenző pajzsot az F. lépésben szerelje fel VIGYÁTAT Győződjön meg arról, hogy a hővédő pajzs, a pajzstartó és a vágópisztoly más elülső részei megfelelően lehűltek, mielőtt azokhoz nyúlna. Kétrészes fúvóka a PT-19XLS vágópisztoly számára TARTALÉK FÚVÓKA HEGY TARTALÉK FÚVÓKA ALAP 50 A fúvóka hegy Gyűrű P/202 FÚVÓKA HEGY 50A P/2027 FÚVÓKA ALAP 50A P/2029 FÚVÓKA HEGY 0A P/2030 FÚVÓKA HEGY 150A P/2031 FÚVÓKA HEGY 200A P/2028 FÚVÓKA ALAP A 50A FÚVÓKA ALAP (2) Gyűrű - 181W89 A fúvóka hegyet erősen szorítsa a fúvóka alapra, legalább 0 font/ hüvelyk (1,2 kg/méter) nyomatékkal. 250 A FÚVÓKA FÚVÓKA HEGY FÚVÓKA ALAP (2) Gyűrű - 181W ábra: Megfelelő gyűrűpozíció (50, 150 és 250 A fúvókák)

36 4. SZAKASZ KARBANTARTÁS 4.2 A PT-19XLS FÚVÓKÁJÁNAK CSERÉJE (LÁSD 5-1. ÁBRA) A. A fúvóka eltávolításához csavarja le a pajzstartót vagy a hővédő pajzsot és a tartógyűrűt, majd fogja meg a fúvókát, és húzza ki egyenesen a vágópisztolyból. 4.3 Az elektróda és a gázterelő cseréje A. Távolítsa el a pajzstartót vagy hővédő pajzsot, rögzítőgyűrűt és a fúvókát a fenti leírás szerint. B. Távolítsa el az elektródát a 7/1 hüvelykes villáskulcs segítségével (P/N a vágópisztolyhoz mellékelt). Ha az elektródatartó nem jött ki a hegyével, akkor az elektródatartó a vágópisztolyhoz mellékelt elektróda-eltávolító eszközzel (P/N 371) vehető ki. a peckek a hegytartó mélyedéseibe illeszkednek. A gázterelő sérülésének megelőzése érdekében az elektróda eltávolításakor vagy visszahelyezésekor ügyeljen rá, hogy a villáskulcsot vagy az eltávolító eszközt egyenesen tartja. A gázterelőnek az elektródatartóval együtt kell kijönnie. Ha nem így lenne, akkor óvatosan vegye ki. C. Cserélje ki az elektródát, ha a hafnium betét 0,090 hüvelyknél (2,3 mm) jobban elkopott. D. Ellenőrizze a gyűrűket (P/N 8W99). Az egyik az elektródatartó belsején, míg a másik a külső részen található. Ha a gyűrű megtörik, ki kell cserélni, miközben ügyelni kell rá, hogy ne karcoljuk meg a gyűrűt. Kenje be az új gyűrűt szilikonzsírral, mielőtt az elektródatartóba helyezné. E. Cserélje ki a gázterelőt, ha meg lenne törve, vagy elülső pereme (a fúvóka illeszkedési felülete) sérült lenne. F. Az összeszereléskor csúsztassa a gázterelőt az elektródára/elektródatartó szerelvényre. Ha a gyűrű megfelelő kenéssel van ellátva, akkor lehetséges a fúvóka ráhelyezése. Ellenkező esetben távolítsa el a gyűrűt, szerelje be a gázterelőt vagy szerelje be ismét a gyűrűt. Ezután csavarja az elektróda szerelvényt a vágópisztolyba a 7/1 hüvelykes villáskulcs segítségével. Húzza meg szorosan, de NE húzza túl. 4.4 A szigetelő szerelvény cseréje A szigetelő szerelvényt (P/N 37083) rendszeresen el kell távolítani, és ellenőrizni kell az esetleges sérüléseket, illetve a hat gyűrű elmozdulását. A szigetelő test eltávolításához végezze el a következőket: A. Távolítsa el a pajzstartót vagy a hőellenző pajzsot, a fúvókatartó gyűrűt, a fúvókát, az elektródát, az elektródatartót és a gázterelőt a fentiekben ismertetett módon. Lazítsa meg a szigetelő test belsejében található állítócsavart legalább egy teljes fordulattal. B. Húzza ki egyenesen a szigetelő testet. C. Vékony rétegben kenje be a gyűrűket szilikonzsírral. Szükség esetén cserélje ki a gyűrűket. D. Távolítsa el a csatlakozógyűrű szerelvényt a szigetelő testről; ehhez csavarja ki a csavart a 7/4 hüvelykes imbuszkulccsal (a vágópisztolyhoz mellékelt). E. Szerelje össze a fordított sorrendben. Illessze a szigetelő testet a tűhöz (P/N 3703), és nyomja be. Miután meghúzta az elektródatartót, húzza meg az állítócsavart (#-32) a szigetelés belső részén. A CSŐ HÁTSÓ RÉSZE 3 hüvelyk 2 hüvelyk Biztosan tekerje körbe a vezetékköteget 2" (50 mm) szélesen. Csúsztassa le a tekercset és tekerje be szalaggal 4-1/4" (8 mm) szélesen. KARIMA HÜVELYEZÉS 4 1/4 hüvelyk MEGJ.: Ne ragassza le szalaggal a vezeték végét. MEGJ.: A tekercselés nem megy rá a gázcsövekre ábra: PT-19XLS vezeték és tömlő szerelvény 3

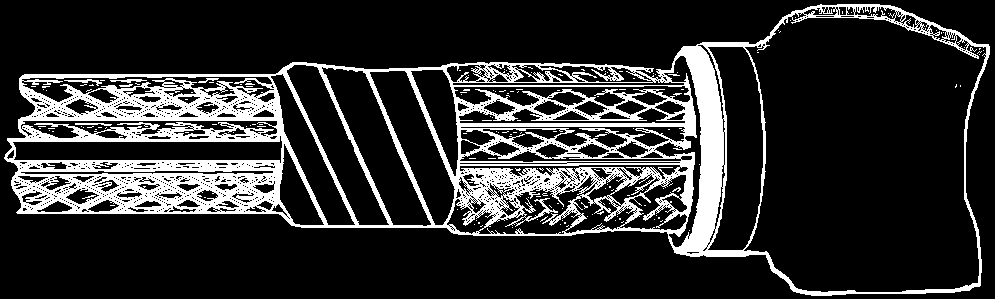

37 4. SZAKASZ KARBANTARTÁS 4.5 A vezeték és tömlők cseréje A. Az erőátviteli kábel és a gáztömlő vágópisztoly végéről történő leszereléséhez csavarja le az üvegszálas hüvelyt (P/N 3704) a rozsdamentes acél testről. B. Az előív vezeték a szigetelő (P/0409) alatt található csatlakozóra (P/0408) csatlakozik. Távolítsa el a szalagot a szigetelő mögül úgy, hogy ezáltal fel lehessen csúsztatni az előív vezetéket, szabaddá téve a csatlakozót. Lazítsa meg a 7/4 hüvelykes állítócsavart a imbuszkulccsal a vezeték csatlakozóról történő eltávolításához. C. Egyenesítse ki az elektromos vezetékeket, és ellenőrizze, hogy a vágópisztoly hüvelye egyenes, amikor visszacsavarozza azt a vágópisztoly testére. A vezetékek viszonylag finomak, könnyen összecsavarhatók. Ne erőltesse a hüvelyt. A visszacsavarozás megkönnyítése érdekében alkalmazzon kis mennyiségű szilikonzsírt. D. Biztosítsa a hüvely karimáját a tömlőhöz az elektromos vezetékek sugárzástól való megóvása érdekében. Ha a vágópisztoly készen áll az üzemeltetésre, ellenőrizze, hogy az elektromos vezetékek nincsenek a közelben. 37

38 4. SZAKASZ KARBANTARTÁS 38

39 5. SZAKASZ TARTALÉK ALKATRÉSZEK 5.1 ÁLTALÁNOS A tartalék alkatrészek a következő ábrákon láthatók. Tartalék alkatrészek rendelésekor az ábrákon látható termékszámot és terméknevet adja meg. Mindig adja meg a készülék sorozatszámát, amelyhez a tartalék alkatrészeket rendeli. A sorozatszám a készülék névtábláján látható. 5.2 RENDELÉS A megfelelő működés érdekében ajánlott a kizárólag eredeti ESAB alkatrészek és termékek használata a készülékkel. A nem az ESAB által gyártott alkatrészek használata érvénytelenítheti a garanciát. Tartalék alkatrészeket ESAB forgalmazójától, vagy a következő címen rendelhet: ESAB Welding & Cutting Products Attn: Customer Service Dept. P.O. Box 0545, 411 S. Ebenezer Road Florence, SC Tartalék alkatrészek rendelésekor ne feledje el feltüntetni speciális szállítási utasításait. Telefonos alkatrészrendelés esetén hívja az ESAB-ot az számon. Rendelését faxon is elküldheti az számra. Tartalék alkatrészek rendelésekor ne feledje el megadni speciális szállítási utasításait Az ügyfélszolgálati telefonszámokat az útmutató utolsó oldalán szereplő listán találhatja. 39

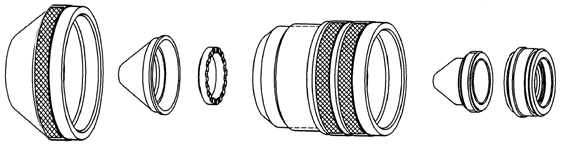

40 5. SZAKASZ TARTALÉK ALKATRÉSZEK ÉRINTKEZŐ GYŰRŰ HÁTSÓ TEST SZERELVÉNY GYŰRŰ MARKOLAT PT-19XLS alkatrészek Cső- és vezetécsatlakozó (lásd 5-3. és 5-4. ábrák) ELEKTRÓDATARTÓ Tartalma: (2) 8W99 gyűrű Kieresztőnyílás Állítócsavar lyuk (állítsa a kieresztőnyíláshoz) ELEKTRÓDA A O A (lásd 5-1. táblázat) GÁZTERELŐ A O 2 (lásd 5-1. táblázat) SZIGETELŐ SZERELVÉNY Tartalma: (1) 8W85 gyűrű (8) 9500 gyűrű (1) 204 gyűrű (2) #/32-32 X 3/1 állítócsavarok 2249 REV, fekete Fúvóka hegy (lásd 5-1. táblázat) Fúvóka alap (lásd 5-1. táblázat) A O A FÚVÓKATARTÓ GYŰRŰ FÚVÓKATARTÓ GYŰRŰ, LÉGFÜGGÖNY Pajzs (lásd 5-1. táblázat) Diffúzor (lásd 5-1. táblázat) Megjegyzés: Úgy szerelje össze, hogy a bevágások a fúvóka felé néz zenek, amint az ábrán is látható. Pajzstartó Pajzstartó, víz alatti ábra: PT-19XLS plazmaíves vágópisztoly 40

41 5. SZAKASZ TARTALÉK ALKATRÉSZEK Alkalmazás 5-1. táblázat: A PT-19XLS vágópisztoly tartalék alkatrészeinek listája Javasolt tartalék alkatrész Áramerősség, Vastagság, Pajzs Diffúzor Fúvóka Elektróda Gázterelő plazmagáz anyag 50-5 A.03 - hüv. 50A 50A Hegy XL Levegő és (1.1 - mm) Alap lyukú STD CS, SS, AL 0A hüv. 0A-250A 0-30A Hegy XL Lev.,, O 2 (4-19mm) Alap Hole STD CS, SS, AL Rev. 4-lyukú Rev 150A hüv. 0A-250A 0-30A Hegy XL Lev.,, O 2 ( - 25mm) Alap lyukú STD CS, SS, AL Rev. 4-lyukú Rev. 150A hüv. 0A-250A 0-30A Hegy , H35 ( - 25mm) Alap lyukú STD SS, AL Rev. 4-lyukú Rev. 200A hüv. 0A - 250A 0-30A Hegy XL Lev.,, O 2 ( - 50mm) Alap lyukú STD CS, SS, AL Rev. 4-lyukú Rev. 200A hüv. 0A-250A 0-30A Hegy , H35 ( - 38mm) Alap lyukú STD SS, AL Rev. 4-lyukú Rev. 250A hüv. 0A-250A 0-30A XL 350 Lev., O 2 ( - 50mm) (1-darabos) 8 x.047 CS, SS, AL Rev. 8 x.047 Rev. 250A hüv. 0A-250A 0-30A , H35 ( - 50mm) (1-darabos) 8 x.047 SS, AL Rev. 8 x.047 Rev A hüv. 30A 0-30A XL 350 Lev.,, O 2 ( - 50mm) (1-darabos) 8 x.047 CS, SS, AL Rev. 8 x.047 Rev A hüv. 30A 0A-30A ,H35 ( - 50mm) (1-darabos) 8 x.047 CS, SS, AL Rev. 8 x.047 Rev A hüv. 30A 0A-30A O 2 (19-50mm) (1-darabos) 32 x.023 CS, SS, AL A hüv. 30A 0A-30A , H35 (19-50mm) (1-darabos) 8 x.047 AL, SS Rev. 8 x.047rev. 00A hüv. 30A 0-30A , H35 (25-75mm) (1-darabos) 8 x.047 CS, SS, AL Rev. 8 x.047rev. 41

42 5. SZAKASZ TARTALÉK ALKATRÉSZEK GYŰRŰ (1EA) 1.1 ID X.070W GYŰRŰ (2ea.).175 ID X.050W #-32 X 3/1 S.S. ÁLLÍTÓCSAVAR TŰ ELHELYEZÉS 4 (3ea.) 9952 GYŰRŰ (1EA).145 ID X.070W RÖGZÍTŐ, PA SZIGETELŐ 2 CSATLAKOZÓGYŰRŰ SZERELVÉNY CSATLAKOZÓGYŰRŰ CSAVAR PA FOGLALAT ÉS VEZETÉK SZERELVÉNY ábra: Előív vezeték szerelvény Tételszám Szüks. menny. Cikkszám Megnevezés P.A. BUSZ SZIGETELŐ CSAVAR, #-32 X 1/8 CSATLAKOZÓ, NAGYFREKV. GYŰRŰ.175 ID X O.50W 42

43 5. SZAKASZ TARTALÉK ALKATRÉSZEK Cikkszám/ vágóp. hossz P/N ft (7. m) ESP-150, ESP-200 Tételszám Tételszám Szüks. menny Cikkszám Megnevezés TELJESÍTMÉNYVEZ.* ELŐÍV VEZETÉK GÁZTÖMLŐ VÉDŐGÁZ TÖMLŐ *Vegye figyelembe, hogy a teljesítményvezetékeknek 7/1 X 20 jobbmenetes végződése van az egyik végen, míg a másik végen 7/1 X 20 balmenetes végződés. Cikkszám/ vágópisztoly hossza P/N (15,2 m) Szüks. menny SZALAG KA- POCS PAJZS.CSATL PAJZS CSATLAKOZÓ PVC CSŐ.31 ID X.5 OD CSÖVES ZSINÓR mm HASZNÁLJON SZIGETELŐ SZALAGOT A PAJZS VÉGÉNEK RÖGZÍTÉSÉHEZ. HÜVELY KARIMA HÜVELYEZÉS (50') KAPOCS ábra: PT-19XLS tömlő- és vezetékszerelvények (50 ft) Cikkszám Megnevezés VÍZTÖMLŐ ELŐÍV VEZETÉK ERŐÁTVITELI KÁBEL GÁZTÖMLŐ VÉDŐGÁZ TÖMLŐ CÍMKE PT-19XLS

44 5. SZAKASZ TARTALÉK ALKATRÉSZEK 4 3 CÍMKE PT-19XLS SZALAG KAPOCS PVC CSŐ.31 ID X.5 OD PAJZS CSATLAKOZÓ PAJZS CSATL mm CSÖVES ZSINÓR HASZNÁLJON SZIGETELŐ SZALAGOT A PAJZS VÉGÉ- NEK RÖGZÍTÉSÉHEZ. KARIMA KAPOCS HÜVELYEZÉS (4.5') (') (12') (15') (17') (20') (25') 44 HÜVELY Cikkszám Megnevezés Szüks. menny Tételszám 1 23 Tételszám 1 23 Cikkszám/ vágóp. hossz Megnevezés Cikkszám Szüks. menny Cikkszám/ vágóp. hossz TELJESÍTMÉNYVEZ.* ELŐÍV VEZETÉK GÁZTÖMLŐ VÉDŐGÁZ TÖMLŐ TELJESÍTMÉNYVEZ.* ELŐÍV VEZETÉK GÁZTÖMLŐ VÉDŐGÁZ TÖMLŐ TELJESÍTMÉNYVEZ.* ELŐÍV VEZETÉK GÁZTÖMLŐ VÉDŐGÁZ TÖMLŐ P/N ft (5.2 m) P/N ft (1.4 m) TELJESÍTMÉNYVEZ.* ELŐÍV VEZETÉK GÁZTÖMLŐ VÉDŐGÁZ TÖMLŐ TELJESÍTMÉNYVEZ.* ELŐÍV VEZETÉK GAS HOSE VÉDŐGÁZ TÖMLŐ TELJESÍTMÉNYVEZ.* ELŐÍV VEZETÉK GAS HOSE VÉDŐGÁZ TÖMLŐ TELJESÍTMÉNYVEZ.* ELŐÍV VEZETÉK GAS HOSE VÉDŐGÁZ TÖMLŐ P/N ft (.0 m) P/N ft (1.8 m) P/N ft (7. m) P/N ft (3. m) P/N ft (4.5 m) 1 4 *Vegye figyelembe, hogy a teljesítményvezetékeknek 7/1 X 20 jobbmenetes végződése van az egyik végen, míg a másik végen 7/1 X 20 balmenetes végződés ábra: PT-19XLS tömlő- és vezetékszerelvények (4 1/2 ft - 25 ft)

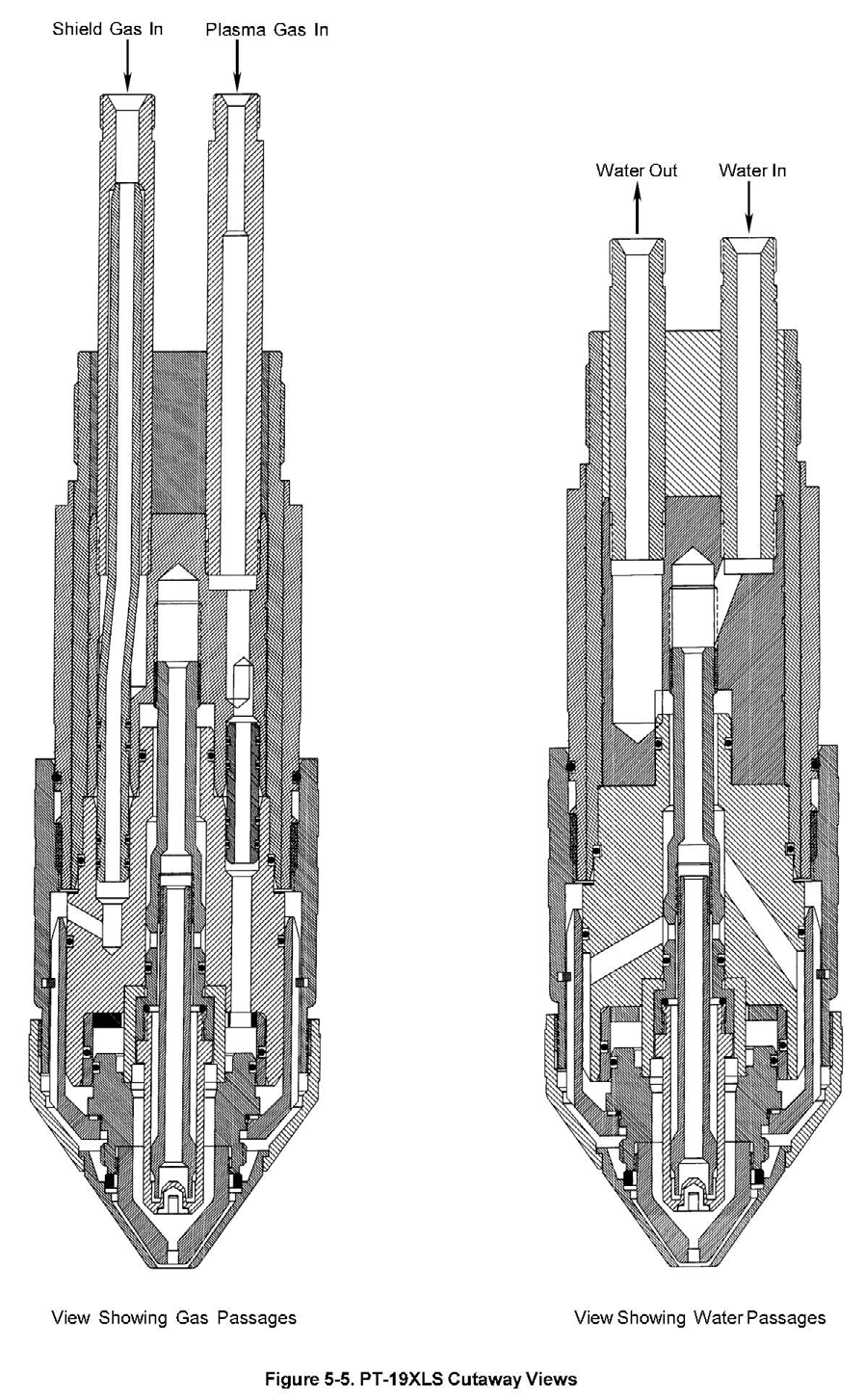

45 5. SZAKASZ TARTALÉK ALKATRÉSZEK Shield Conduit (includes 950 O-rings) Plasma Conduit (includes 950 O-rings) 45
