1 PCC-10 Plazma hűtőanyag keringtető Használati útmutató (HU)

2 BIZTOSÍTSA, HOGY EZ AZ INFORMÁCIÓ ELJUT A BERENDEZÉS KEZELŐJÉHEZ.A SZÁLLÍTÓTÓL KÜLÖN PÉLDÁNYOKAT IGÉNYELHET. FIGYELEM Ezek az UTASÍTÁSOK gyakorlott személyeknek szólnak. Ha nem teljesen jártas az ívhegesztőés vágó berendezések működtetésében és biztonsági intézkedéseiben, mindenképpen olvassa el az «az ívhegesztés-, vágás és faragás óvintézkedései és biztonsági előírásai» című, ismertető füzetünket. NE engedje szakképzetlen személyzet számára a berendezés összeszerelését, működtetését és karbantartását. NE kísérelje meg a berendezés összeszerelését és működtetését azelőtt, hogy elolvasta és teljesen megértette volna a következőkben leírt utasításokat. Ha nem értené teljesen az utasításokat, kérjük forduljon szállítójához további információért. A berendezés összeállításának és működtetésének megkezdése előtt olvassa el a biztonsági intézkedéseket. FELHASZNÁLÓI FELELŐSSÉG Ez a berendezés ennek a kézikönyvnek és az azt kísérő felirati tábláknak és/vagy betétanyagoknak megfelelően fog teljesíteni, amennyiben az utasításoknak megfelelően történik a berendezés összeszerelése, működtetése és karbantartása. Ezt a berendezést rendszeres ellenőrzésnek kell alávetni. Hibásan működő, vagy elégtelenül karbantartott berendezést nem szabad használni. A törött, hiányzó, elhasznált, eldeformálódott vagy szennyezett alkatrészeket azonnal ki kell cserélni. Amennyiben ilyen jellegű karbantartási, vagy alkatrészcsere igény merülne fel, a gyártó azt javasolja, hogy telefonos, vagy írásos kéréssel forduljon ahhoz az illetékes forgalmazóhoz, akitől a berendezést vásárolta. A berendezésen, vagy annak alkatrészein végzett bármilyen módosításhoz a gyártó írásos beleegyezése szükséges. A gyártó, vagy az általa kijelölt karbantartó eljárását kivéve a helytelen használatból, megfelelőtlen karbantartásból, károkból, helytelen javításból, vagy módosításból eredő bármely működési hibáért egyedül a berendezés működtetője felel. 118

3 tartalomjegyzék Szakasz / Cím Oldal 1.0 Biztonsági óvintézkedések Leírás Specifikációk Összeszerelés

4 tartalomjegyzék 120

5 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK 1.0 Biztonsági óvintézkedések Az ESAB hegesztő- és plazmaíves vágókészülékek működtetőinek felelőssége annak biztosítása, hogy a készülék közelében dolgozók betartják a vonatkozó biztonsági utasításokat. A biztonsági utasításoknak meg kell felelniük az ilyen típusú hegesztő- vagy plazmaíves vágókészülékekre vonatkozó követelményeknek. A munkahelyen érvényes általános szabályozáson kívül a következő ajánlásokat is be kell tartani. Mindenfajta munkálatot olyan képzett személynek kell végeznie, aki jól ismeri a hegesztő- és plazmaíves vágókészülékek működését. A készülék helytelen működtetése olyan veszélyes helyzetet eredményezhet, amely a berendezés működtetőjének sérülését okozhaztja, illetve kárt tehet a berendezésben. 1. A hegesztő- vagy plazmaíves vágókészüléket működtetőjének ismernie kell a következőket: - a készülék működését - a vészleállító kapcsolók elhelyezkedését - azok működését - a vonatkozó biztonsági óvintézkedéseket - hegesztést és / vagy plazmaíves vágást 2. A működtetőnek biztosítania kell a következőket: - nem tartózkodik jogosulatlan személy a készülék környezetében annak indításakor - senki nem marad védelem nélkül az ív begyulladása után 3. A munkahely követelményei: - a célnak való alkalmasság - huzatmentes környezet 4. Személyes biztonsági készülékek: - Mindig viseljen olyan biztonsági készüléket, mint védőszemüveg, tűzálló ruházat, védőkesztyű. - Ne viseljen olyan szabadon álló kellékeket, mint sál, karkötő, gyűrű, stb., amelyek beszorulhatnak, vagy égési sérüléseket okozhatnak. 5. Általános óvintézkedések: - Győződjön meg róla, hogy a vezeték biztosan van rögzítve. - Magasfeszültségű készüléken kizárólag képzett villanyszerelő végezhet munkálatokat. - Megfelelő tűzoltó készüléknek kell lennie a közelben, egyértelműen megjelölt helyen. - Kenési és karbantartási munkálatok végzése tilos a készüléken működés közben. 121

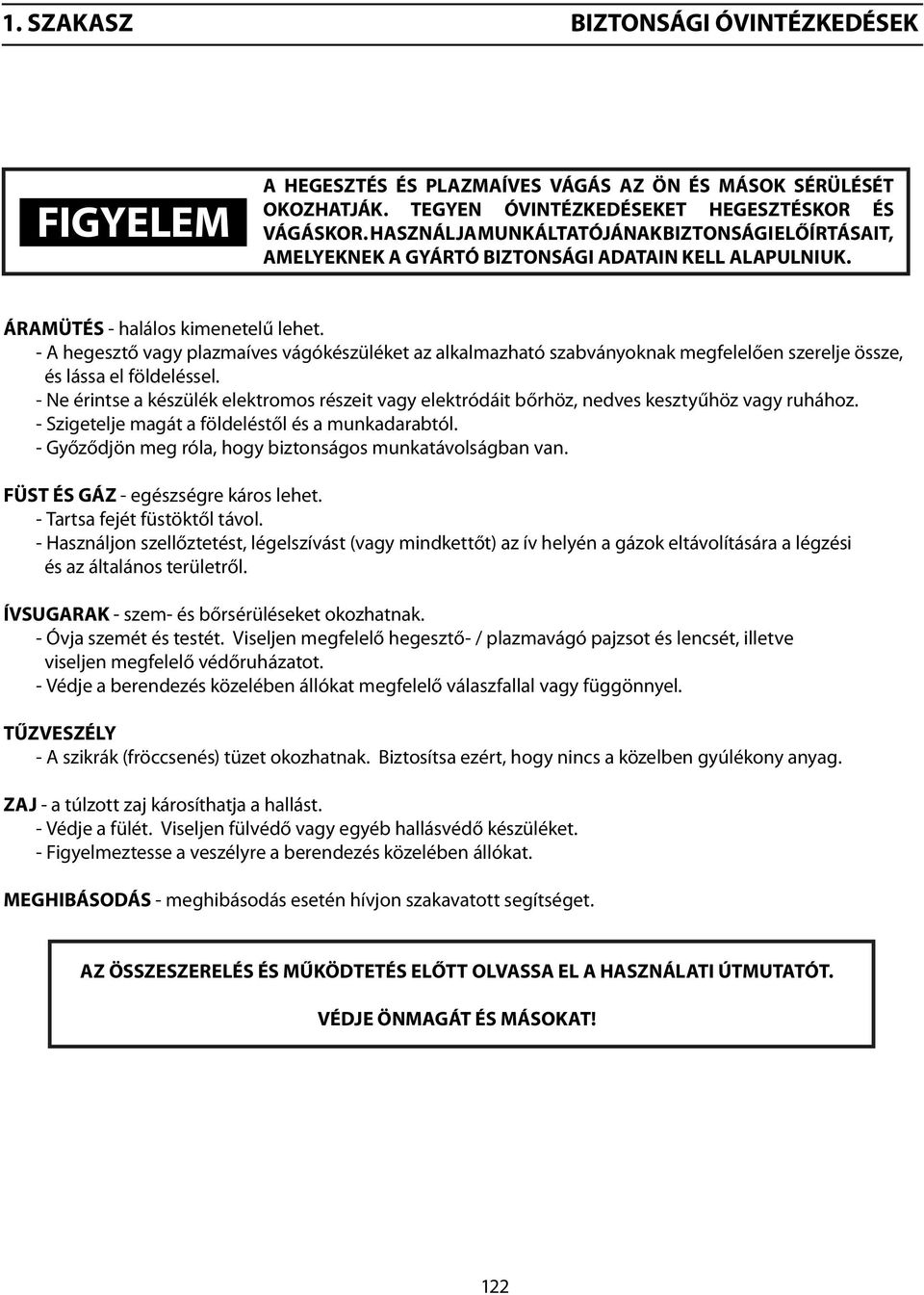

6 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK FIGYELEM A HEGESZTÉS ÉS PLAZMAÍVES VÁGÁS AZ ÖN ÉS MÁSOK SÉRÜLÉSÉT OKOZHATJÁK. TEGYEN ÓVINTÉZKEDÉSEKET HEGESZTÉSKOR ÉS VÁGÁSKOR. HASZNÁLJA MUNKÁLTATÓJÁNAK BIZTONSÁGI ELŐÍRTÁSAIT, AMELYEKNEK A GYÁRTÓ BIZTONSÁGI ADATAIN KELL ALAPULNIUK. ÁRAMÜTÉS - halálos kimenetelű lehet. - A hegesztő vagy plazmaíves vágókészüléket az alkalmazható szabványoknak megfelelően szerelje össze, és lássa el földeléssel. - Ne érintse a készülék elektromos részeit vagy elektródáit bőrhöz, nedves kesztyűhöz vagy ruhához. - Szigetelje magát a földeléstől és a munkadarabtól. - Győződjön meg róla, hogy biztonságos munkatávolságban van. FÜST ÉS GÁZ - egészségre káros lehet. - Tartsa fejét füstöktől távol. - Használjon szellőztetést, légelszívást (vagy mindkettőt) az ív helyén a gázok eltávolítására a légzési és az általános területről. ÍVSUGARAK - szem- és bőrsérüléseket okozhatnak. - Óvja szemét és testét. Viseljen megfelelő hegesztő- / plazmavágó pajzsot és lencsét, illetve viseljen megfelelő védőruházatot. - Védje a berendezés közelében állókat megfelelő válaszfallal vagy függönnyel. TŰZVESZÉLY - A szikrák (fröccsenés) tüzet okozhatnak. Biztosítsa ezért, hogy nincs a közelben gyúlékony anyag. ZAJ - a túlzott zaj károsíthatja a hallást. - Védje a fülét. Viseljen fülvédő vagy egyéb hallásvédő készüléket. - Figyelmeztesse a veszélyre a berendezés közelében állókat. MEGHIBÁSODÁS - meghibásodás esetén hívjon szakavatott segítséget. AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. VÉDJE ÖNMAGÁT ÉS MÁSOKAT! 122

7 2. SZAKASZ LEÍRÁS 2.0 Leírás Ez a használati útmutató a PCC-10 plazma hűtőanyag keringtető berendezés összerszereléséről, működtetéséről, karbantartásáról és alkatrészeiről szolgáltat információt. A berendezés a hűtőanyagot keringteti az elektromos ívvágó- és hegesztőkészülékek hűtése céljából. 2.1 Specifikációk Méretek: 35.69" (906 mm) magasság x 21.75" (552 mm) szélesség x (635 mm) mélység Tömeg: 215 lb. (97,5 kg) szárazon / 249 lb. (133 kg) nedvesen Szivattyú típusa: kényszerlöketű, forgólapátos típusú szivattyú, állítható kiegyenlítő szeleppel (200 psi/13,8 bar max.), az óramutató járásával megegyező forgás, az adattáblától nézve. Hűtés típusa: rézcsöves, alumínium bordázott levegő-víz típusú, horganyzott acél kerettel. 50Hz, 1-fáz. bemeneti áramerősség 60Hz, 1-fáz. bemeneti áramerősség AC bemeneti feszültség 200/230/400/460/575V., +/- 10% AC bemeneti áramerősség 9/8/5/4/3 A Szivattyú kapacitás 1,95 gpm / 100 psi 2,33 gpm / 100 psi (7,4 l/perc / 6,9 bar) (8,8 l/perc / 6,9 bar) Hűtési kapacitás 2gpm / 23,100 BTU/hr. (6800 watts) 27,720 BTU/hr. (8120 watts) 45 F (7 C) hőmérséklet-különbségen, magas hűtőanyag-hőmérsékleten és környező levegő-hőmérsékleten. Max. kifolyási nyomás Tározótérfogat 160 psig (11 bar) 4 gallon (15,2 liter) 123

8 2. SZAKASZ LEÍRÁS 124

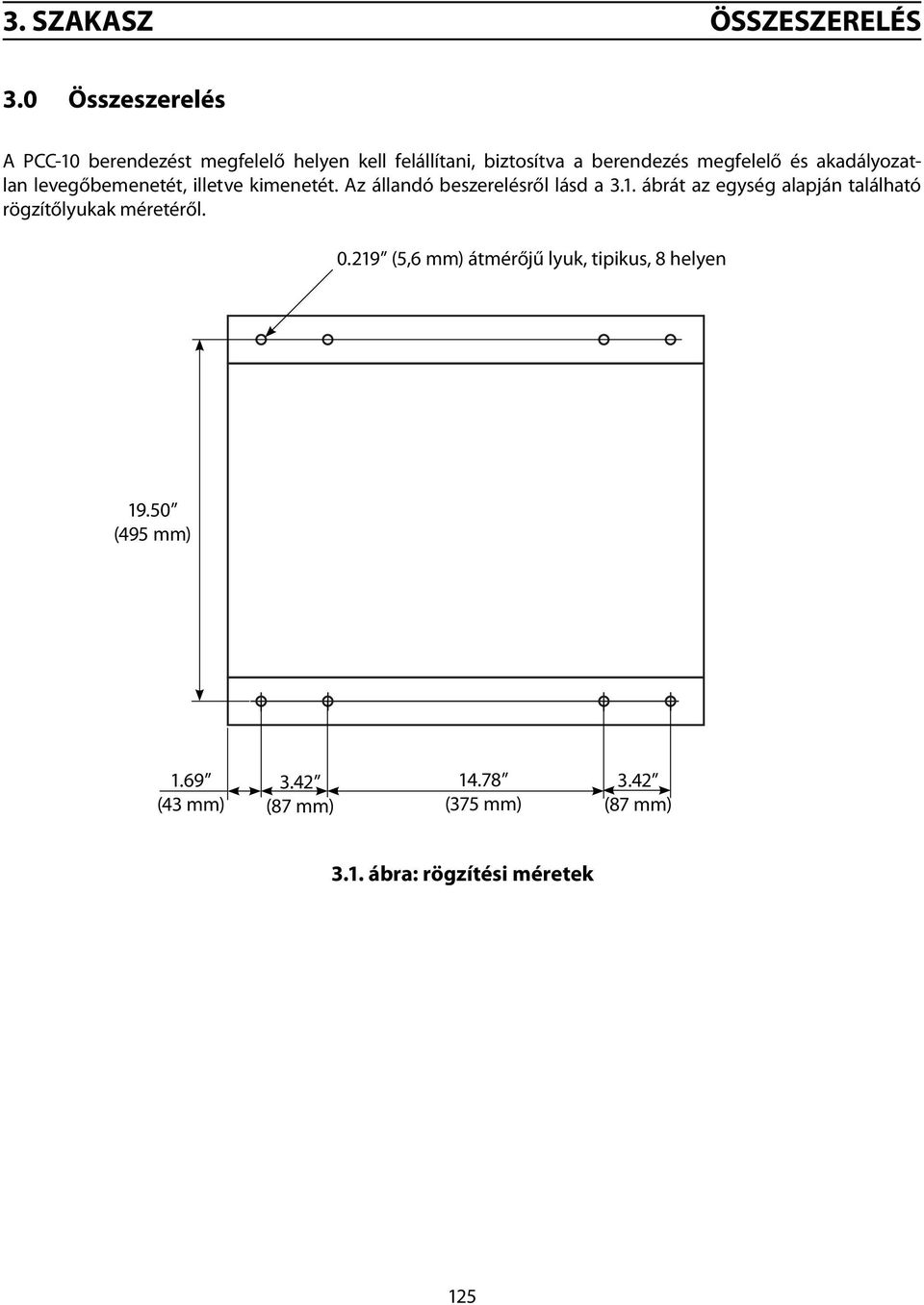

9 3. SZAKASZ ÖSSZESZERELÉS 3.0 Összeszerelés A PCC-10 berendezést megfelelő helyen kell felállítani, biztosítva a berendezés megfelelő és akadályozatlan levegőbemenetét, illetve kimenetét. Az állandó beszerelésről lásd a 3.1. ábrát az egység alapján található rögzítőlyukak méretéről (5,6 mm) átmérőjű lyuk, tipikus, 8 helyen (495 mm) 1.69 (43 mm) 3.42 (87 mm) (375 mm) 3.42 (87 mm) 3.1. ábra: rögzítési méretek 125

10 3. SZAKASZ ÖSSZESZERELÉS 3.1 Bemeneti csatlakozások Amennyiben a keringtető berendezéshez mellékelt teljesítményvezeték hiányzik, a szükséges bemenő áramnak megfelelő 3-vezetős teljesítményvezetéket kell felszerelni. A vezetéknek a berendezés felőli végén 0.25" (6,4 mm) méretű gyűrűs kapcsokkal kell rendelkeznie. Csatlakoztassa a vezetékeket a TB1 bemenő csatlakozólap L1 és L2 csatlakozójára, és földelje a vezetéket a ventiáltorpanel hátsó részén található földelő csatlakozó segítségével. Feszültségmentesítő szerelvény található a teljesítményvezeték hátsó panelen történő átvezetése céljából. A megfelelő bemeneti feszültségcsatlakozásokról lásd a 3.2. ábrát. Az ábra 575 voltos bemeneti feszültség esetén ábrázolja a csatlakozásokat. A berendezés elektromos csatlakoztatásának az ilyen készülékre vonatkozó helyi előírásoknak megfelelően kell történnie. MEGJEGYZÉS: A motor a gyártó által 115 VAC feszültségre van állítva. A vezetékeket 230 VAC feszültséggel való használatra kell konfigurálni. A megfelelő 230 VAC feszültségű vezetékekre vonatkozó információkról lásd a motoron található információs panelt VAC INPUT L TO AUX COOLER 12 DANGER HIGH VOLTAGE L2 13 INPUT POWER 3.2. ábra: feszültségcsatlakozások 126

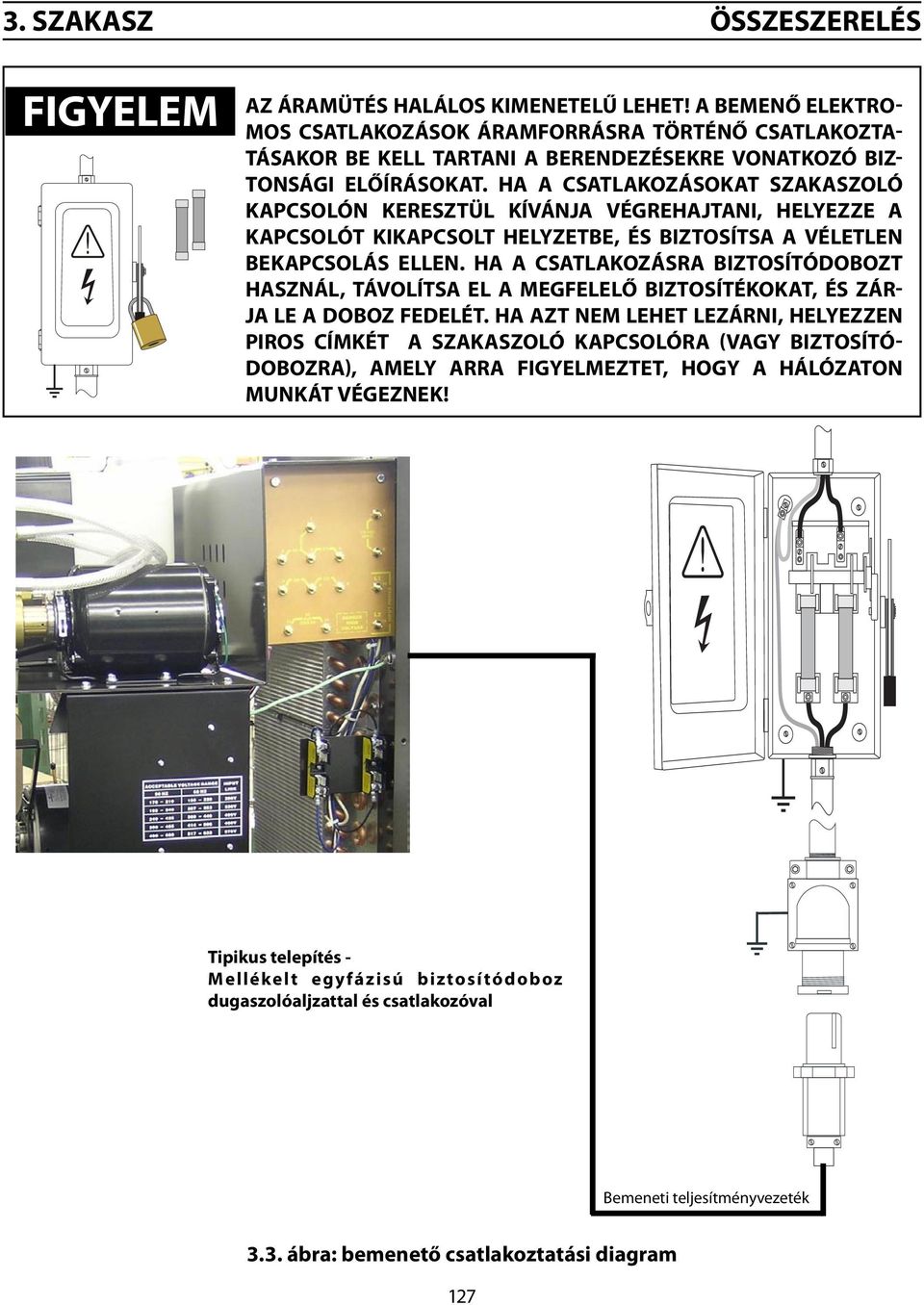

11 3. SZAKASZ ÖSSZESZERELÉS FIGYELEM AZ ÁRAMÜTÉS HALÁLOS KIMENETELŰ LEHET! A BEMENő ELEKTRO- MOS CSATLAKOZÁSOK ÁRAMFORRÁSRA TÖRTÉNŐ CSATLAKOZTA- TÁSAKOR BE KELL TARTANI A BERENDEZÉSEKRE VONATKOZÓ BIZ- TONSÁGI ELŐÍRÁSOKAT. HA A CSATLAKOZÁSOKAT SZAKASZOLÓ KAPCSOLÓN KERESZTÜL KÍVÁNJA VÉGREHAJTANI, HELYEZZE A KAPCSOLÓT KIKAPCSOLT HELYZETBE, ÉS BIZTOSÍTSA A VÉLETLEN BEKAPCSOLÁS ELLEN. ha A CSATLAKOZÁSRA biztosítódobozt HASZNÁL, TÁVOLÍTSA EL A MEGFELELŐ BIZTOSÍTÉKOKAT, ÉS ZÁR- JA LE A DOBOZ FEDELÉT. HA AZT NEM LEHET LEZÁRNI, HELYEZZEN PIROS CÍMKÉT A SZAKASZOLÓ KAPCSOLÓRA (VAGY BIZTOSÍTÓ- DOBOZRA), AMELY ARRA FIGYELMEZTET, HOGY A HÁLÓZATOn MUNKÁT VÉGEZNEK! Tipikus telepítés - Mellékelt egyfázisú biztosítódoboz dugaszolóaljzattal és csatlakozóval Bemeneti teljesítményvezeték 3.3. ábra: bemenető csatlakoztatási diagram 127

12 3. SZAKASZ ÖSSZESZERELÉS 3.2 Vezérlő csatlakozások Egy 8-tűs J1 dugaszolóaljzat található a hátsó panelen a PCC-10 készülék 115 V vezérlőfeszültséggel való ellátása érdekében a szivattyúmotor kontaktor vezérlésére. A PCC-10 berendezést ezzel a vezérlőfeszültséggel kell ellátni a szivattyú működése érdekében. Rendelési termékszám: ; 8-tűs dugaszolóaljzat termékszám: 182W61; kábelkapocs a csatlakozó számára vezérlőkábel létrehozására kétvezetős kábellel. Forrassza a a kábel vezetékeit az A és B kapcsolkra, majd csatlakoztassa a feszültségvezérlő készülékre. A szivattyúmotor kontaktorvezérlő úgy van kialakítva, hogy a szivattyú ne működjön, ha a hűtés nem szükséges. T e r m é k s z á m : ; 8-tűs dugaszolóaljzat FIGYELEM NE működtesse a szivattyúmotort megszakítással, MERT ez a szivattyú szükségtelen elhasználódásához vezet! 3.3 Hűtőanyag csatlakozások Ezek a csatlakozók az egység előlapján kaptak helyet, illetve TO és FROM jelzésekkel vannak ellátva. Csatlakoztassa a tömlőket megfelelően a PCC-10 készülékre. A pisztolytömlő végződéseit egy 0.63"-18 (16 mm) méretű balmenetes levegő/víz tömlővel, illetve egy 0.63"-18 (16 mm) méretű jobbmenetes, hüvelyes levegő/víz tömlőcsatlakozóval kell ellátni. Miután csatlakoztatta a vágópisztolyt és a PCC-10 készüléket, töltse fel a tartályt a speciális vágópisztoly hűtőanyaggal (rendelési termékszám: 156F05)! Ne használjon fagyálló oldatokat - például gépjármű fagyállót -, mivel ezek az adalékok kárt tehetnek a szivattyúban és a vágópisztolyban! 128

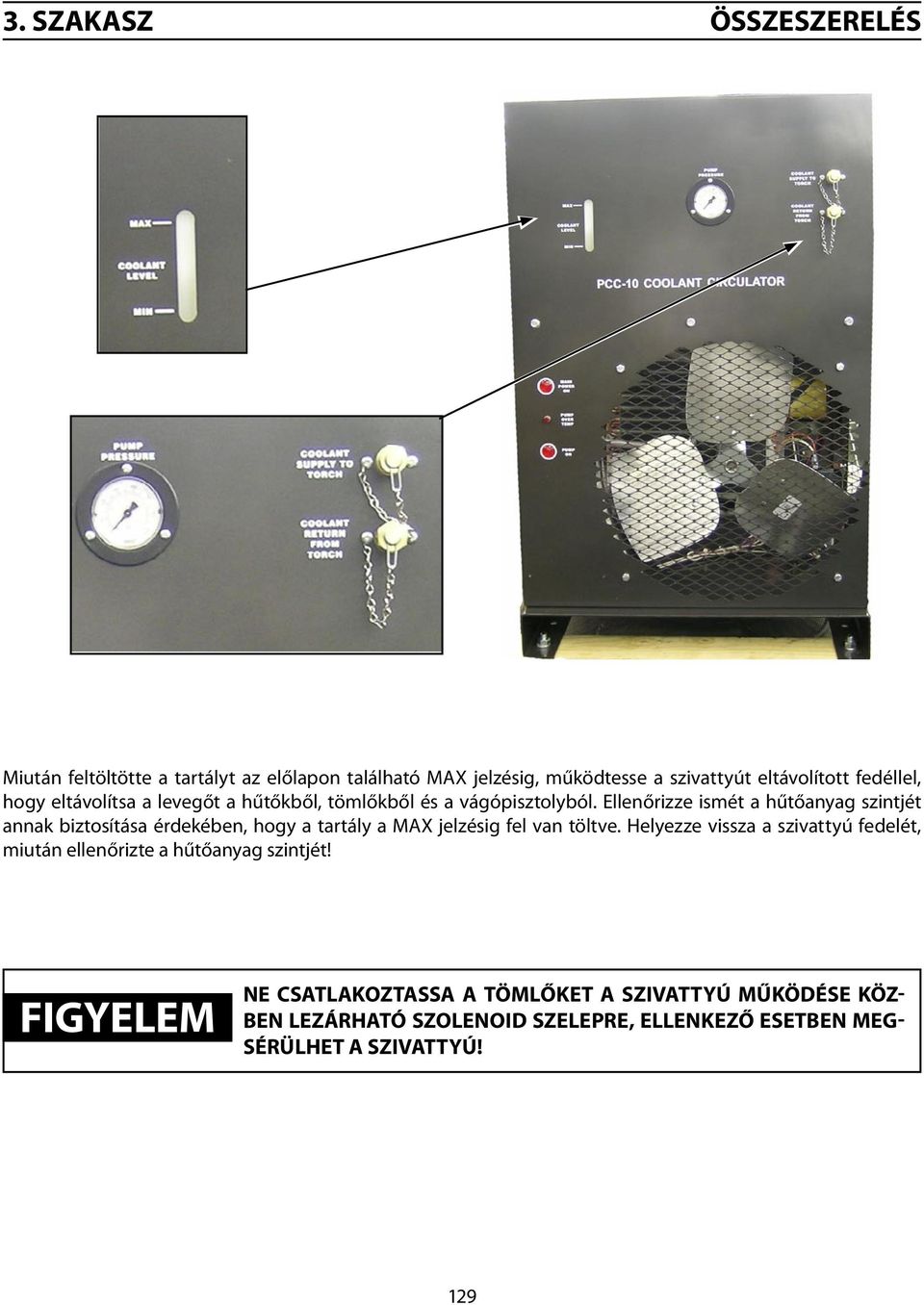

13 3. SZAKASZ ÖSSZESZERELÉS Miután feltöltötte a tartályt az előlapon található MAX jelzésig, működtesse a szivattyút eltávolított fedéllel, hogy eltávolítsa a levegőt a hűtőkből, tömlőkből és a vágópisztolyból. Ellenőrizze ismét a hűtőanyag szintjét annak biztosítása érdekében, hogy a tartály a MAX jelzésig fel van töltve. Helyezze vissza a szivattyú fedelét, miután ellenőrizte a hűtőanyag szintjét! FIGYELEM ne csatlakoztassa a tömlőket a szivattyú működése közben lezárható szolenoid szelepre, ellenkező esetben megsérülhet a szivattyú! 129

14 3. SZAKASZ ÖSSZESZERELÉS 3.4 A szivattyúnyomás beállítása A szivattyúnyomás gyárilag 130 psi (9 bar) értékre van beállítva; a kimenő hűtőanyagnyomás a szivattyún található nyomáskiegyenlítő szelep nyitásával vagy zárásával szabályozható. A nyomáskiegyenlítő szelep állítócsavarja a szivattyútesten található sapkás anya alatt van elhelyezve. A nyomás növelése a csavar óramutató járásával egyező, míg csökkentése az óramutató járásával ellentétes irányban történő forgatásával lehetséges. A sapkás anya és a tömítés cseréjekor jól húzza meg azokat, nehogy levegő jusson a szivattyúba! Ne lépje túl a gyártó által megadott ajánlott vágópisztoly nyomásértékeket! Ne működtesse a szivattyút zárt nyomóvezeték esetén. Amennyiben zárt nyomóvezeték esetén működteti a szivattyút néhány percig, a hőképződés miatt a mechanikus tömítés gyorsan elhasználódhat, amely szorulást, esetleg a szivattyú meghibásodását okozhatja. Egy termosztát leállítja a szivattyúmotort, ha a szivattyú hőmérséklete meghaladja a 131 F (55 C) hőmérsékletet. FIGYELEM Ügyeljen ara, hogy nem ér a szivattyúmotorhoz a szivattyúnyomás állításakor, a motor ugyanis igen forró, a környezeti hőmérsékletnél akár 100 F (38 C) értékkel is melegebb lehet. A nyomáskiegyenlítő szelep állítócsavarja a nagyméretű sapkás anya alatt található szivattyúmotor 130
