OTIS. Comfort. GeN2TM Comfort felvonó. Magasabb szintre emeli az utazási komfortot.

Átírás

1 OTIS Comfort GeN2TM Comfort felvonó. Magasabb szintre emeli az utazási komfortot.

2 ➋ GeN2 Comfort Gépháznélküli felvonó, amely kituno utazási komfortot nyújt, megbízható, biztonságos, és környezetkíméló. Az egyedi, poliuretán bevonatú laposkötelekkel mely forradalmi megoldást az Otis fejlesztett ki és szabadalmaztatott megvalósított GeN2 Comfort rendszer magas hatékonyságú és költségkíméló. Ideális megoldás mind a lakóházak mind az irodaépületek számára. ➊ ➌ A GeN2 Comfort felvonócsalád a tervezó knek nagyobb szabadságot, az építtetó knek a környezetet legkevésbé zavaró, irányított szerelési folyamatot biztosít. Az épületüzemeltetó k és tulajdonosok ezáltal gazdaságosabban mú ködtethetik az épületet, valamint kihasználhatják a gépház elhagyásával létrejövó nagyobb teret. FOBB ELEMEK ➊ Poliuretán bevonatú laposkötél. ➋ Hajtómú nélküli, permanens mágneses szinkronmotoros felvonógép. ➌ Zárt hurkú hajtásszabályozás.

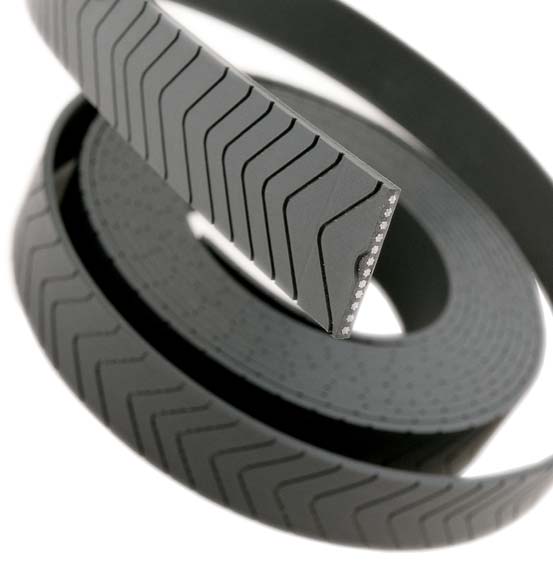

3 A poliuretán bevonatú, acélpászmákkal megeró sített laposkötél: a technológia, amely megújította az iparágat ben a GeN2 felvonócsalád hajtásrendszere átalakította a felvonóipart azáltal, hogy az addig használt hagyományos felvonókötelet felváltotta a hajlékonyabb laposkötél. Ez az áttörést jelento technikai megoldás megfelel az Európai Unió felvonókra vonatkozó eloírásainak. Az Otis GeN2 Comfort rendszer eló nyei ➊ A hagyományos köteleket kiváltó, poliuretánnal bevont laposkötelek csöndesebb, menettulajdonságot eredményeznek. ➋ A hajtómú nélküli, zárthurkú frekvenciaszabályozott hajtás rántásmentes gyorsítást és lassítást és kiemelkedó szintbeállási pontosságot tesz lehetó vé (+/- 3 mm). ➌ Az kis inerciájú, permanens mágneses szinkronmotornak köszönhetó en energia-megtakarítás és alacsonyabb üzemeltetési költség érhetó el. ➍ A laposkötél, a csigahajtómú elhagyása és a zárt csapágyak szükségtelenné teszik a kenó olaj alkalmazását, ezáltal óvják környezetünket. Comfort ➎ A köszörült felületú hajtótárcsa-hornyok révén a bevont laposkötelek kopása jelentó sen csökken. ➏ A hajlékony laposkötelek lehetó séget teremtenek kis méretú felvonógép alkalmazására. Ezért nincs szükség külön géphelyiség megépítésére, ami csökkenti az építési költségeket. ➐ Az Otis PULSE rendszere folyamatosan ellenó rzi a laposkötelek állapotát. ➑ Az akkumulátorral mú ködó, elektronikus sebességellenó rzéssel rendelkezó, szabadalmaztatott vészmentó egység garantálja áramszünet esetén a fülkében rekedt utasok számára a gyors és biztonságos kijutást. ➒ A felvonógép vezetó sínekre szerelése következtében a terhelés a süllyesztékben adódik át az épület szerkezetére, ami csökkenti építés költségeit. ➓ A GeN2 Comfort szerelési technológiája gyors és biztonságos beépítést tesz lehetó vé, alig befolyásolja az épületben folyó egyéb munkálatokat.

4 Az újraértelmezett felvonó. Hagyományos kötelet alkalmazó felvonó GeN 2 technológia HAGYOMÁNYOS ACÉLSODRONYKÖTÉL A kötél merevsége miatt nagy hajtótárcsa-átméró t kell alkalmazni. HAJLÉKONY LAPOSKÖTÉL A poliuretánnal bevont laposkötél 20%-kal könnyebb és háromszor hosszabb élettartamú, mint a hagyományos kötél. Hajlékonyságának köszönhetó en kisebb hajtótárcsa-átméró alkalmazható. D D HAGYOMÁNYOS FELVONÓGÉP A hagyományos kötél cm átméró jú hajtótárcsát és nagy méretú felvonógépet kíván. KIS MÉRETU HAJTÓMU NÉLKÜLI FELVONÓGÉP Az akár 8 cm átméró jú hajtótárcsa lehetó vé tette az Otis számára, hogy az addig általánosan használtaknál 70%-kal kisebb hajtógépet alkosson. GÉPHÁZAS RENDSZER A hagyományos rendszereknél a nagyméretú felvonógép és a vezérlés elhelyezésére külön - általában az akna fölött - elhelyezett géphelyiség szükséges. A terhelést az épület szerkezeti elemei viselik. GÉPHÁZNÉLKÜLI RENDSZER A kompakt GeN2 hajtómú nélküli felvonógépének nincs szüksége géphelyiségre, könnyen elhelyezhetó a vezetó sínek tetején. Ennek következtében a terhelés a süllyesztékben adódik át, ami csökkenti az épületszerkezet építési költségeit.

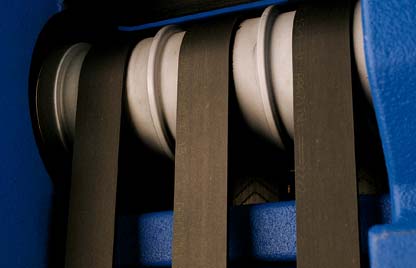

5 A GeN2 Comfort felvonó új mércét állít fel a menettulajdonságok és teljesítmény tekintetében. Vertikális rezgések [mg] Általános hidraulikus felvonó Általános hajtómú ves felvonó GeN2 Comfort felvonó Horizontális rezgések [mg] Fülkében mérhetó zaj [db(a)] A laposkötél és a sima felületú hajtótárcsa kölcsönhatása. 53 PÁRATLAN UTAZÁSI KOMFORT Az acélsodrony kötél helyett alkalmazott sima felületú laposkötél csöndesebb és egyenletesebb menettulajdonságot eredményez. A megnövelt utazási komfort több tényezó együttes hatásának eredménye: A poliuretánnal bevont laposkötél és a különleges felületú hajtótárcsa (melyen a kötélátfogási szög 180 o ) kiküszöböli a fém-fém kapcsolatot, ezáltal csöndesebben üzemel a berendezés. A hajtómú nélküli hajtás az analóg terhelésérzékeló vel ill. a zárthurkú frekvenciaszabályzással egyenletesebb fülkemozgatást és rendkívül pontos (+/- 3 mm) szintbeállást biztosít. Összességében ezek az eló nyök tették lehetó vé az Otis számára, hogy elérje célját: a csöndes, egyenletes és kényelmes utazás élményét. Az aknafalak megfeleló eló készítése esetén az alacsony zajszintú felvonógép rezgésszigeteló gumitalpakra helyezése csökkenti az épületnek átadott rezgést és a szomszédos helyiségek átlagos zajszintjét 30dB(A) alatt tartja az Európai Unió szigorú eló írásainak megfeleló en. Bevonatolt laposkötél. Sima felületú hajtótárcsa. NAGY HATÁSFOKÚ MOTOR A hajlékony laposkötél még kompaktabb hajtást eredményez. Az kis inerciájú, hajtómú nélküli, zárt, kenésmentes csapágyazású, permanens mágneses, radiális légrésú szinkronmotoros felvonógép hatásfoka akár: 50%-kal jobb a korábbi, hajtómú ves rendszerekénél. 10%-kal jobb a hagyományos, hajtómú nélküli aszinkron motoros rendszerekénél. 15%-kal jobb más permanens mágneses, axiális felépítésú megoldásokénál. A radiális légrésú, beágyazott permanens mágneses motor keresztmetszete. Hajtómú nélküli felvonógép kenésmentes csapágyakkal és karbantartásmentes féktárcsával.

6 A GeN2 rendszer védi környezetünket, csökkenti az üzemeltetési költségeket és növeli a berendezés megbízhatóságát. KÖRNYEZETBARÁT Kenésmentes és energiatakarékos. Sem a laposkötélnek, sem a hajtás csapágyainak nincs szüksége környezetszennyezó kenó anyagra. Az kis inerciájú, hajtómú nélküli, permanens mágneses motoros, zárthurkú, fluxusvektoros, frekvenciaszabályozott hajtás eredményeként: A hagyományos hajtómú veknél lényegesen energiatakarékosabb. A kisebb energiafelhasználás következtében költségkíméló bb. A kisebb indítási és névleges áramfelvétel következtében kisebb keresztmetszetú fó vezetékre van szükség, ami csökkenti a beépítési költségeket. Mindezeken felül a frekvenciaszabályozott hajtás ún. készenléti módjában, az energiafogyasztás további csökkentése lehetséges. Relatív energiafogyasztás A fülke terhelése %-ban 630 kg teherbírású, 1m/s sebességú, 150 óránkénti indítású felvonó energiafelhasználása. Általános hajtómú ves felvonó GeN2 Comfort rendszer FOKOZOTT MEGBÍZHATÓSÁG A betervezett és beépített megbízhatóság és élettartam. A hosszú élettartamú laposkötél, a sima felületú hajtótárcsa és a mozgó alkatrészek számának jelentó s csökkentése a hajtómú nélküli rendszerben mérsékli az igénybevételt és növeli az élettartamot. A megbízhatóság és biztonság további növelését szolgálja az Otis PULSE nevú elektronikus rendszere, amely folyamatosan ellenó rzi a laposkötelekben lévó acélpászmák állapotát a hét minden napján, a nap 24 órájában. A hagyományos köteleknél alkalmazott szemrevételezéssel ellentétben az Otis PULSE rendszere automatikusan érzékeli a laposkötél állapotát, melyró l tájékoztatja az Otis szakemberét, ezzel csökkenti a berendezés állásidejét és nagymértékben javítja a karbantartás megbízhatóságát. Az Otis PULSE rendszere folyamatosan ellenó rzi a laposkötél acélpászmáinak épségét.

7 Az Otis GeN2 innovatív tulajdonságai tükrözik a biztonság iránti teljes elkötelezettségünket. BIZTONSÁGI JELLEMZOK A felvonó utasai és a karbantartó személyzet számára. Fülkeajtó-reteszelés Ha a fülke nem ajtózónában áll meg, a mechanikus reteszelés meggátolja a fülkeajtó kinyitását és megakadályozza a fülkébó l való kimászást. Aknai belépés érzékeló Az aknába bejutó karbantartó személyzet védelme céljából az aknaajtó kézzel való kinyitásakor a karbantartási vezérlés automatikusan bekapcsolódik, megakadályozva ezzel a felvonó más helyró l való mú ködtetését. Mentó rendszer Az akkumulátorról mú ködó, elektronikus sebességellenó rzéssel rendelkezó, szabadalmaztatott vészmentó egység az áramszünet esetén fülkében rekedt utasok számára gyors és biztonságos kijutást garantál. LAMBDA 2D fényfüggöny Az infravörös fénykibocsátó és -érzékeló egységet alkalmazó rendszer láthatatlan biztonsági fényfüggönyt képez. Ha a fénysugár megszakad, a rendszer azonnal újra kinyitja az ajtót. Szintbeállás A laposköteleknek a hagyományos kötelekhez képest csökkentett mértékú nyúlása és a zárthurkú frekvenciaszabályozott hajtás rendkívül pontos (+/- 3 mm) szintbeállást biztosít. Fékrendszer A felvonógép kettó s kapcsolású, kétkörös motorfék rendszere tovább növeli a rendszer megbízhatóságát. LAMBDA 2D fényfüggöny. +/- 3 mm pontosságú szintbeállás. GYORS SZERELÉS Az ellenó rzött szerelési folyamat a legrövidebb határidó t biztosítja és javítja a biztonságot. A fó bb alkatrészeknek aknában való elhelyezése következtében a GeN2 Comfort szerelése a lehetó legkisebb mértékben befolyásolja az épületben folyó egyéb munkálatokat. A felvonógépnek az aknafejbe való beszerelése és a laposkötelek felszerelése daru és beemeló gerenda nélkül elvégezhetó. A szereló állásként használt fülkeplató segítségével a sínek egyszerú en helyükre emelhetó k. Végezetül a közös szekrénybe szerelt vezérló és hajtásszabályozó berendezést már eló zetesen a gyárban bevizsgálják.

8 Szolgáltatás és minó ségbiztosítás. A REM egység diagnosztikai információt küld az OTISLINE központba. A szereló pontos ismeretekkel, megfeleló szerszámokkal és alkatrészekkel érkezik a helyszínre. Az OTISLINE munkatársa értékeli az üzenetet. REM A REM (Remote Elevator Monitoring) - a legfejlettebb távfelügyeleti rendszer biztosítja a felvonók megbízható mú ködését. A REM a nap 24 órájában folyamatosan nyomon követi a felvonók mú ködését érzékeli az alkatrészek meghibásodását, az idó nként fellépó mú ködési zavarokat és az olyan apró hibákat, amelyek különben észrevétlenek maradnának. A REM azonnali kétirányú beszédkapcsolatot biztosít az utas ill, az OTIS szakembere vagy az épület üzemeltetó je között. e*service Az Otis honlapján keresztül igénybe vehetó e*service rendszer segítségével a karbantartási szerzó déssel rendelkezó ügyfeleink tájékozódhatnak a felvonó vagy mozgólépcsó pillanatnyi állapotáról, teljesítményéró l és az elvégzett karbantartási munkákról. KARBANTARTÁS Az Otis karbantartási filozófiája szerint a problémák megoldásának a legjobb módja a megeló zés. Az Otis szereló i szigorú karbantartási program szerint dolgoznak, megfelelve a mindenkori követelményeknek. A REM automatikus jelzése lehetó vé teszi, hogy az OTIS szakembere mieló bb értesüljön a meghibásodásról, só t a hiba jellegéró l is. Így lehetó sége van arra, hogy már azeló tt kijavítsa a hibát, mieló tt az komolyabb fennakadást okozna a berendezés használatában. Ha szükséges, az OTISLINE munkatársa értesíti a szereló t a hiba pontos helyéró l és jellegéró l. MINOSÉGBIZTOSÍTÁS ÉS TESZTELÉS A 24 órás REM távfelügyeleti rendszer folyamatosan figyeli a felvonó mú ködését. Az Otis az ISO 9000 nemzetközi minó ségbiztosítási szabványoknak megfeleló en dolgozik. A folyamatok felügyelete a gyártástól a szerelésig biztosítja a vásárlóink igényeinek megfeleló, magas minó ségú berendezések eló állítását és értékesítését. A teljes GeN2 rendszert - beleértve a hajtógépet a fékszerkezettel, a laposköteleket, a vezérlést és hajtásszabályozást - alapos vizsgálatoknak vetették alá világszerte. A felvonókat többek között a következó behatásoknak tették ki: extrém hó mérsékleti viszonyok, feszültségingadozás, áramszünet és átmeneti teljesítményingadozás melyek az épületek elektronikai rendszerének gyakorlatilag összes lehetséges meghibásodását reprezentálják. A GeN2 Comfort jellemzó i Teherbírás (kg) Szállítható személyek száma Fülke méretek (mm) szélesség x mélység Sebesség Maximális emelési magasság Állomások száma Felvonógép Hajtás Vezérlés Csoportosan vezérelhetó felvonók száma x x x x x x ,0 m/s 45 méter legfeljebb 16 Hajtómú nélküli, permanens mágneses gerjesztésú, szinkronmotoros Fluxusvektoros, zárthurkú, frekvenciaszabályozott OVF MCS 220 TCBC moduláris vezérló rendszer legfeljebb 3 Ajtónyílás szélessége (mm) Teleszkópos Központi nyitású Ajtónyílás magassága (mm) A fülke bejáratainak száma Hálózat (3P+N+PE) Frekvencia vagy 2 (átellenesen) 400 Volt (+/- 10%) 50 vagy 60 Hz

9 Az élenjáró mú szaki tartalmat kiemelkedó esztétikájú fülkék egészítik ki. OPTIMA Az Optima fülketípus tökéletesen illusztrálja azt az elgondolást, miszerint az elegancia az egyszerú ség által is megvalósítható. Az Optima esetében az ötlet a fülkét megvilágító kezeló panelben öltött testet. A fülke megjelenése szempontjából legfontosabbak maguk az oldalfal panelek. Három féle kivitelben készül, melyek mindegyike szemetgyönyörködtetó és könnyen karbantartható. Az Optima fülke az arany középutat testesíti meg az esztétikum és a praktikum között. SELECTA A neve mindent elárul a fülkéró l. A SELECTA a lehetó ségek tárháza. A fülketablóban rejló világítás - mely lágy, szórt fényben fürdeti a fülkét mellett extravagáns ötletek is megvalósíthatók. A legkülönbözó bb piaci igényeket 5 fülkekialakítás és 25 féle oldalfalborítás elégíti ki. Hasonlóan bó kezú a választék a padlóburkolatok és egyéb fülkei kiegészító k terén. LUMINA A Lumina fülketípust az álmennyezetben elhelyezett világítás elrendezésének széles választéka teszi különlegessé. Mindegyik elrendezéssel különbözó fényeró biztosítható a diszkréttó l a ragyogóig, mely a négy oldalfaltípussal együtt dekoratív megoldások kialakítását teszi lehetó vé. A fülkei kiegészító k az apró részletekig magas színvonalon kidolgozottak, ezzel eró sítve a Lumina fülke presztízsét. OPTIMA SELECTA LUMINA

10 Az Otis fenntartja a jogot bármely termékjellemzó megváltoztatására eló zetes értesítés nélkül. Printed in E. U. HU 142 (11. 05) BTH
