1 KONE EcoSpace TM

2 Megbízható felvonómegoldás Költséghatékony és megbízható A KONE EcoSpace TM rendkívül költséghatékony, melyet kifejezetten közepes magasságú épületekre terveztek. Tartós alkatrészeivel, alapanyagaival és kiegészítoivel, a KONE EcoSpace TM ideális választás olyan épületek esetében, ahol a megbízhatóság alapkövetelmény. Nyolcféle fülke kivitel közül lehet választani, melyeknél a padló, a mennyezet és a falak burkolására számos megoldás áll rendelkezésre. A kompakt, hajtómu nélküli hajtással muködo KONE EcoDisc motorokkal felszerelt EcoSpace TM felvonó nem igényel gépházat, ezáltal hely-, és költségtakarékos. Környezet-hatékony A rendkívül hatékony KONE EcoDisc hajtásegység energiahatékonysága 50-70%-kal kedvezobb, mint a hagyományos 2-sebességes vagy hidraulikus technológiáké, illetve nem igényel kenést. A bevált technológiát alapmegoldásként kínáljuk a KONE EcoSpace TM esetében. A KONE EcoSpace TM hatékonysága tovább növelheto egy sor egyéb, innovatív megoldás alkalmazásával, melyek az Ön által alkalmazott berendezés teljes életciklusa során gondoskodnak a csökkentett energiafelhasználásról. Környezet-hatékony regeneratív hajtás Az általunk alkalmazott regeneratív hajtás újrahasznosítja a fékezési energiát azonnali újbóli felhasználásra, ezáltal 20%-os energia-megtakarítást eredményez. Hosszabb élettartamú LED világítás A LED világítás hatékonysága 80%-kal magasabb a halogénizzókénál, ráadásul élettartamuk is tízszer hosszabb. Innovatív készenléti megoldások A készenléti megoldások csökkentik a berendezés használaton kívüli fogyasztását világítás, szabályzó egység, szellozés és jelzorendszer ezáltal jelentos energia-megtakarítást eredményeznek. Az Ön megbízható partnere A KONE minden lépésnél támogatást nyújt Önnek a tervezéstol és kreatív elképzeléstol a beszerelésen és karbantartáson át a felújításig az épület teljes élettartama alatt. Vezeto iparági megoldásainkhoz átfogó átadás elotti minoségi tesztelést és értékesítés utáni szolgáltatást biztosítunk. A felvonó üzletágban szerzett több mint 100 évre visszatekinto tapasztalatával, a KONE az Ön megbízható partnere, amely elkötelezte magát a People Flow akadálymentes biztosítása iránt. 2

3 TECHNIKAI ADATOK Állomások maximális száma 14 Maximális emelési magasság (m) 35 Sebesség (m/s) 0.63, 1.0 Teherbírás (kg) Fülke típusa Vezérlés típusa Ajtó típusa Energiatakarékossági jellemzok 320, 400, 450, 480, 630, 1000 (fix fülkeméretek) Egy és két bejáratú fülkék (átjárós típusú) Egyparancsos vagy leirányú gyujto Oldalra nyíló, teleszkópos Készenléti üzemmód, energia újrahasznosítás, LED világítás 3

4 Nyolcféle variálható fülkekivitel LF99 Kompakt fénycsöves kivitel ak Festett acél Ash Gray (VF 20) PVC LF88 Festett acél Spotlámpás kivitel ak Sunny Yellow (P52) Dallas Black (RC6) Noppos gumi 4

5 11011 LF88 Festett acél Spotlámpás kivitel ak Dawn Red (P53) Ash Gray (VF 20) PVC LF99 Kompakt fénycsöves kivitel ak Sky Blue (P54) Dallas Black (RC6) Noppos gumi 5

6 11013 LF99 Felho fehér (P50) Kompakt fénycsöves kivitel ak Nordic Gray (R30) Bevont acéllemez Dallas Black (RC6) Noppos gumi LF88 Spotlámpás kivitel ak Misty Gray (P51) Dallas Black (RC6) Noppos gumi 6

7 11015 LF99 Kompakt fénycsöves kivitel ak Asturias satin (F) lemez Ash Gray (VF20) PVC LF88 Spotlámpás kivitel ak Hazel Oak (L202) Famintázatú laminált lap Ash Gray (VF20) PVC 7

8 Kezelo-, és kijelzo rendszerek Fülke-vezérlopanel (COP) A legújabb technológiát képviselo új KSS 280 szignalizáció család elonyös áron nyújt modern megjelenést az Ön számára, a projekthez szükséges funkcionalitással, az akadálymentes környezet kialakításához eloirányzott EN81-70 szabványnak való megfeleléssel. (opció) Kijelzorendszer az állomásokon (HL) KSH 280 KSI 286 Kijelzo a fülkében KSJ 280 Hívókészülékek (LCS) KSL 280 DC KSL 284 KSL 286 8

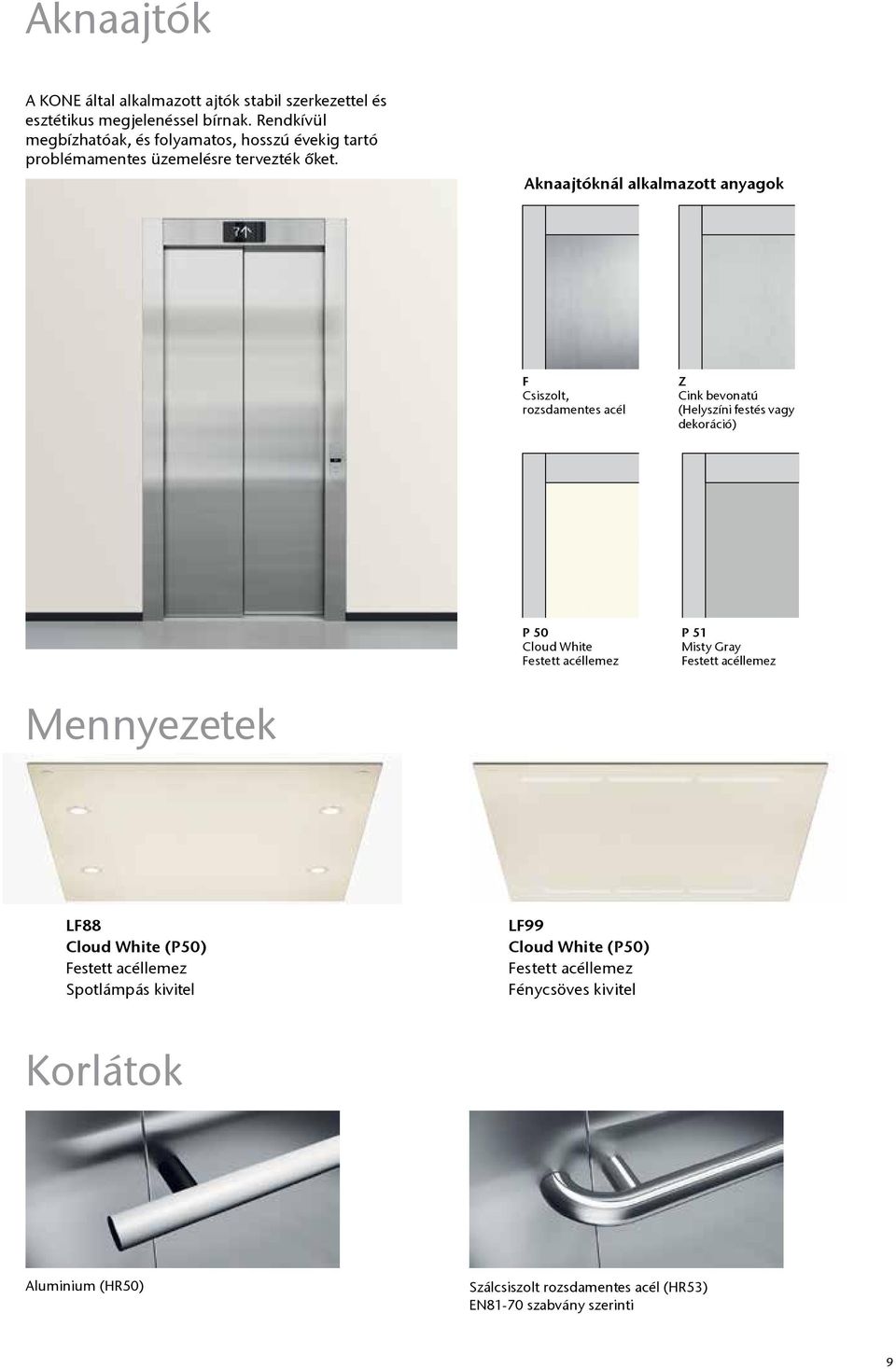

9 Aknaajtók A KONE által alkalmazott ajtók stabil szerkezettel és esztétikus megjelenéssel bírnak. Rendkívül megbízhatóak, és folyamatos, hosszú évekig tartó problémamentes üzemelésre tervezték oket. Aknaajtóknál alkalmazott anyagok F Csiszolt, rozsdamentes acél Z Cink bevonatú (Helyszíni festés vagy dekoráció) P 50 Cloud White P 51 Misty Gray ek LF88 Cloud White (P50) Spotlámpás kivitel LF99 Cloud White (P50) Fénycsöves kivitel ok Aluminium (HR50) EN81-70 szabvány szerinti 9

10 Elsodleges a biztonság A KONE EcoSpace TM rendelkezik mindazon alapveto biztonságtechnikai elemekkel és jellemzokkel, amelyek szükségesek az épületekben való alkalmazásukhoz. Biztonságtechnikai jellemzok Alapkivitel Variálható érkezési gongjelzés-beállítás, db (A) KONE vészjelzo rendszer a fülkebelsoben felszerelve Automata szintkorrekció a hívóállomás szintjéhez Fotocellás ajtók az ajtónyílás védelemhez Tuz esetén EN81-73 szabvány szerinti muködés (tuz eseti-vezérlés) Opcionális kivitel PIN-kódos fülkeparancs védelem GSM távfelügyeleti rendszer Alapállomás jelölése zöld hívógombbal Fényfüggöny az ajtónyílás védelemhez Megközelíthetoség mindenki számára EN európai szabvány szerinti felépítés (akadálymentes környezet) A KONE EcoSpace TM felvonó olyan megoldásokat kínál, amelyek megfelelnek az EN európai szabvány szerinti felépítés (akadálymentes környezet). : félmagasságban felszerelt tükör a hátfalon vagy az oldalfalon : könnyen tisztítható, szálhúzott rozsdamentes acélcso lekerekített végekkel, opcionális kivitelben az oldalfalon Kitapintható gombok a vezérlo-panelen 10

11 Méretek Egyoldali bejáratú-, és átjárós típusú fülkék fobb muszaki jellemzoi Sebesség m/s Teherbírás kg Állomások max. száma Max. emelési magasság (TH) m Fülke magassága (CH) mm Aknafej (SH) mm Süllyeszték (PH) mm Ajtó 0.63, , , 480, 630, Oldalra nyíló Egyoldali bejáratú fülkék (SEC) 4/320 kg* 5/400 kg* 6/450 kg* /480 kg* / /1500 8/630 kg* / /1000 kg* 1100 Fülke magasság (CH) Aknafej (SH) 1500/ / /1650 Átjárós típusú fülkék (TTC) 5/400 kg* 6/450 kg* 6/480 kg* Emelési magasság (TH) / / / /1650 8/630 kg* 13/1000 kg* ** (LL=900) / ** (LL=900) Süllyeszték (PH) 1600/1650 Megjegyzés: Minden méret mm-ben értendo * személyek száma/terhelés ** 1625 mm méret kizárólag nem tuzgátló ajtóval 11

12 A KONE innovatív és környezet-hatékony felvonó-, mozgólépcso-, valamint automata ajtó-megoldásokat kínál. A folyamat teljes szakaszában támogatjuk partnereinket; a tervezéstol kezdve, a gyártáson és beszerelésen át, egészen a karbantartásig és a modernizációig. A KONE minden tekinetetben segíti partnereit a zökkenomentes utas-, és teherszállítás megvalósításában. Partnereink iránti elkötelezettségünk megnyilvánul a KONE által kínált valamennyi megoldásban. Ez tesz bennünket az Ön megbízható partnerévé, az épület teljes élettartamára szóló társává. Szakítottunk az iparág hagyományos gondolkodásával. Gyorsan és rugalmasan dolgozunk, és az iparágon belül az olyan innovációs technológiai megoldásainknak köszönhetoen, mint a KONE MonoSpace, a KONE MaxiSpace, illetve KONE InnoTrack vezeto pozíciót sikerült kivívnunk. A fenti innovációs megoldásainkról Ön is meggyozodhet személyesen az építészeti mérföldkoként számon tartott épületekben, mint amilyen a moszkvai Capital City, a Pekingi Nagyszínház Kínában, a chicagói North LaSalle, valamint a párizsi Tour First. A KONE közel elkötelezett szakembere szolgálja partnereink érdekeit több, mint 50 országban. KONE Corporation Jelen kiadvány kizárólag általános tájékoztatási célokat szolgál. Fenntartjuk a jogot a termékeink megjelenésének és specifikációjának megváltoztatására. A kiadványban foglaltak nem minosülnek garanciának vagy szerzodéses feltételnek. A nyomtatásban megjelenített és a tényleges színárnyalatok között kisebb eltérések lehetnek. A KONE, a Dedicated to People Flow, KONE MonoSpace, KONE MiniSpace, KONE EcoDisc, KONE MaxiSpace, KONE InnoTrack termékek a KONE Corporation védjegyes vagy bejegyzett védjegyes termékei. Copyright 2012 KONE Corporation 7447
