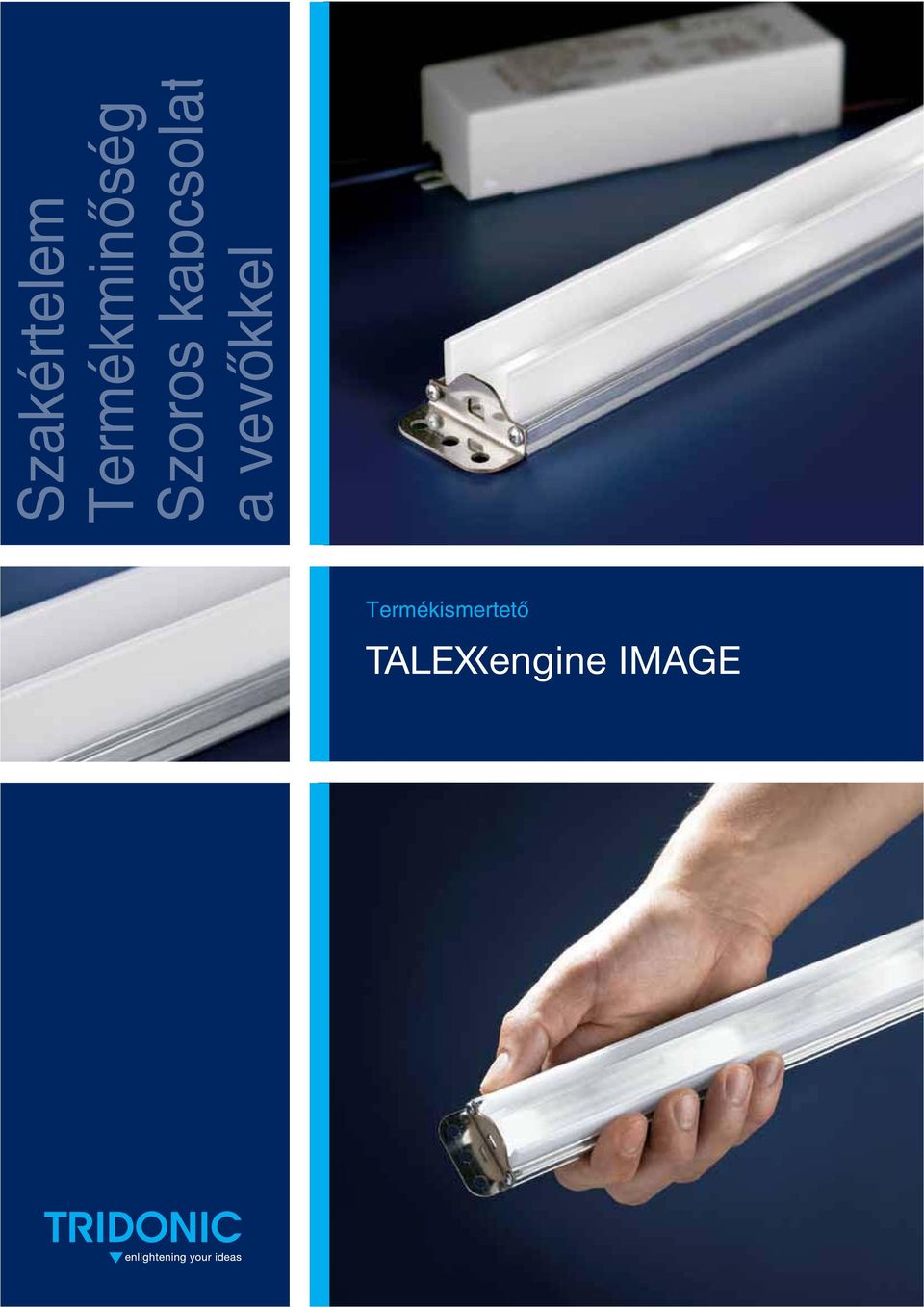

1 Szakértelem Termékminõség Szoros kapcsolat a vevõkkel Termékismertetõ Tengine IMAGE

2 Tengine IMAGE család Robosztusak és nagy teljesítményûek: ezek a LED-modulok egyenletes megvilágítást adnak bármilyen felületen vengine IMAGE SELECT CLASSIC Egyenletes, erõs és homogén fény A kompakt Tengine IMAGE család a SELECT és CLASSIC típusokkal a fénycsövek kitûnõ minõségû, gazdaságos alternatíváját kínálja. A meglévõ világító dobozok és más hasonló berendezések it a fénycsövek i és alakja alapján határozták meg. Lineáris konstrukciójuknak és a fénycsövekéhez hasonló hosszuknak köszönhetõen a Tengine IMAGE család ei könnyen és gyorsan felszerelhetõk a világító dobozok oldalfalaira. A LED-modul, a szabadalmaztatott forrópont-elnyomás és a diffúzor lencse intelligens kombinációjával egyenletes megvilágítás érhetõ el még nagy lámpatest-távolságok esetén is. Sõt a LED-es világító pontok elhelyezését a LED-modulokban az igényes feladatokhoz optimalizáltuk, így különbözõ hosszak kombinálása esetén is ragyogó, egyenletes fény állítható elõ. f A vengine IMAGE család elõnyei röviden Egy- és kétoldalas világító dobozok egyenletes háttérvilágítása a szabadalmaztatott forrópont-elnyomásnak köszönhetõen Különbözõ hosszúságú LED-modulok tetszõleges kombinációja a fény minõségének vagy egyenletességének veszélyeztetése nélkül különbözõ méretû világítódobozok esetén Egyszerû szerelés Nagy energiahatékonyság Kis karbantartási igény A fénycsövekéhez hasonló hosszak Igen robosztus konstrukció 2/7

3 Tipikus alkalmazások A Tengine IMAGE család ideális beltérre és megfelelõ védelemmel kültérre is világító dobozokhoz, világító oszlopokhoz és molinókhoz. Ezenkívül használhatók klasszikus reklámokhoz, logókhoz vagy reklámfeliratok megvilágításához is. Termékjellemzõk Múszaki tulajdonság vengine IMAGE SELECT vengine IMAGE CLASSIC Fényáram Ugyanolyan hossz esetén a SELECT típusnak 50%-kal nagyobb a fényárama, mint a CLASSIC-nek. Példa: a 300 mm-es CLASSIC fényárama 290 lm, a SELECT típusé 435 lm (= 290 lm + 50%). Védettség IP20 IP20 Lencse Végsapka fém fém Kapható hosszak 300/500/600/900/1200/1500mm (megfelel a T8 fénycsövek hosszának) 300/600/900/1200/1500mm (megfelel a T8 fénycsövek hosszának) Fényszín nappali fényû, DL (6500K) nappali fényû, DL (6500K) Színtûrés McAdam 5 McAdam 5 Szerelési mélység, egyoldalas* 10cm 25cm 13cm 20cm Szerelési mélység, kétoldalas* 15cm 30cm 18cm 25cm Élettartam óra óra Garancia 5 év 5 év Fényhasznosítás 59lm/W 59lm/W *A világító doboz ideális mélysége Illeszkedõ kiegészítõk Rendszermegoldásokat kínálunk más szavakkal illeszkedõ eket egyetlen forrásból. A Tengine IMAGE családhoz megfelelõkonverterek is készülnek: Típus Cikkszám P ki I ki Védettség Tconverter LCAI 030/0700 A W 700mA IP20 Tconverter LCI 015/0700 E W 700 ma IP20 Tconverter LCI 030/0700 E W 700 ma IP20 Tconverter LCI 033/0700 U W 700 ma IP67 h A részletes muszakai adatai az adatlapokon találhatók. (Letöltés: led.tridonic.com). 3/7

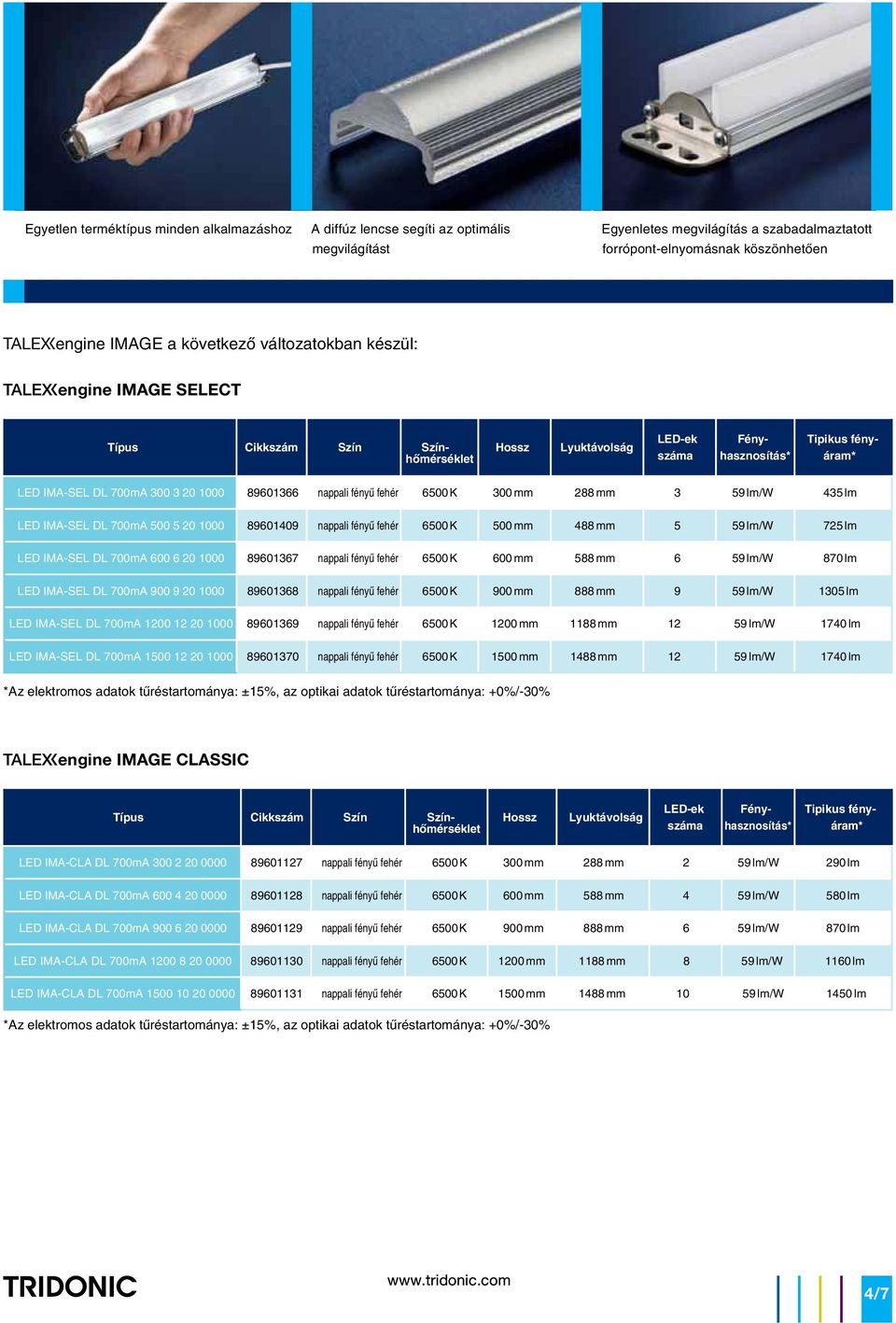

4 Egyetlen típus minden alkalmazáshoz A diffúz lencse segíti az optimális megvilágítást Egyenletes megvilágítás a szabadalmaztatott forrópont-elnyomásnak köszönhetõen Tengine IMAGE a következõ változatokban készül: vengine IMAGE SELECT Típus Cikkszám Szín Színhõmérséklet Hossz Lyuktávolság LED-ek száma Fényhasznosítás* Tipikus fényáram* LED IMA-SEL DL 700mA nappali fényû fehér 6500K 300mm 288mm 3 59lm/W 435lm LED IMA-SEL DL 700mA nappali fényû fehér 6500K 500mm 488mm 5 59lm/W 725lm LED IMA-SEL DL 700mA nappali fényû fehér 6500K 600mm 588mm 6 59lm/W 870lm LED IMA-SEL DL 700mA nappali fényû fehér 6500K 900mm 888mm 9 59lm/W 1305lm LED IMA-SEL DL 700mA nappali fényû fehér 6500K 1200mm 1188mm 12 59lm/W 1740lm LED IMA-SEL DL 700mA nappali fényû fehér 6500K 1500mm 1488mm 12 59lm/W 1740lm *Az elektromos adatok tûréstartománya: ±15%, az optikai adatok tûréstartománya: +0%/-30% vengine IMAGE CLASSIC Típus Cikkszám Szín Színhõmérséklet Hossz Lyuktávolság LED-ek száma Fényhasznosítás* Tipikus fényáram* LED IMA-CLA DL 700mA nappali fényû fehér 6500K 300mm 288mm 2 59lm/W 290lm LED IMA-CLA DL 700mA nappali fényû fehér 6500K 600mm 588mm 4 59lm/W 580lm LED IMA-CLA DL 700mA nappali fényû fehér 6500K 900mm 888mm 6 59lm/W 870lm LED IMA-CLA DL 700mA nappali fényû fehér 6500K 1200mm 1188mm 8 59lm/W 1160lm LED IMA-CLA DL 700mA nappali fényû fehér 6500K 1500mm 1488mm 10 59lm/W 1450lm *Az elektromos adatok tûréstartománya: ±15%, az optikai adatok tûréstartománya: +0%/-30% 4/7

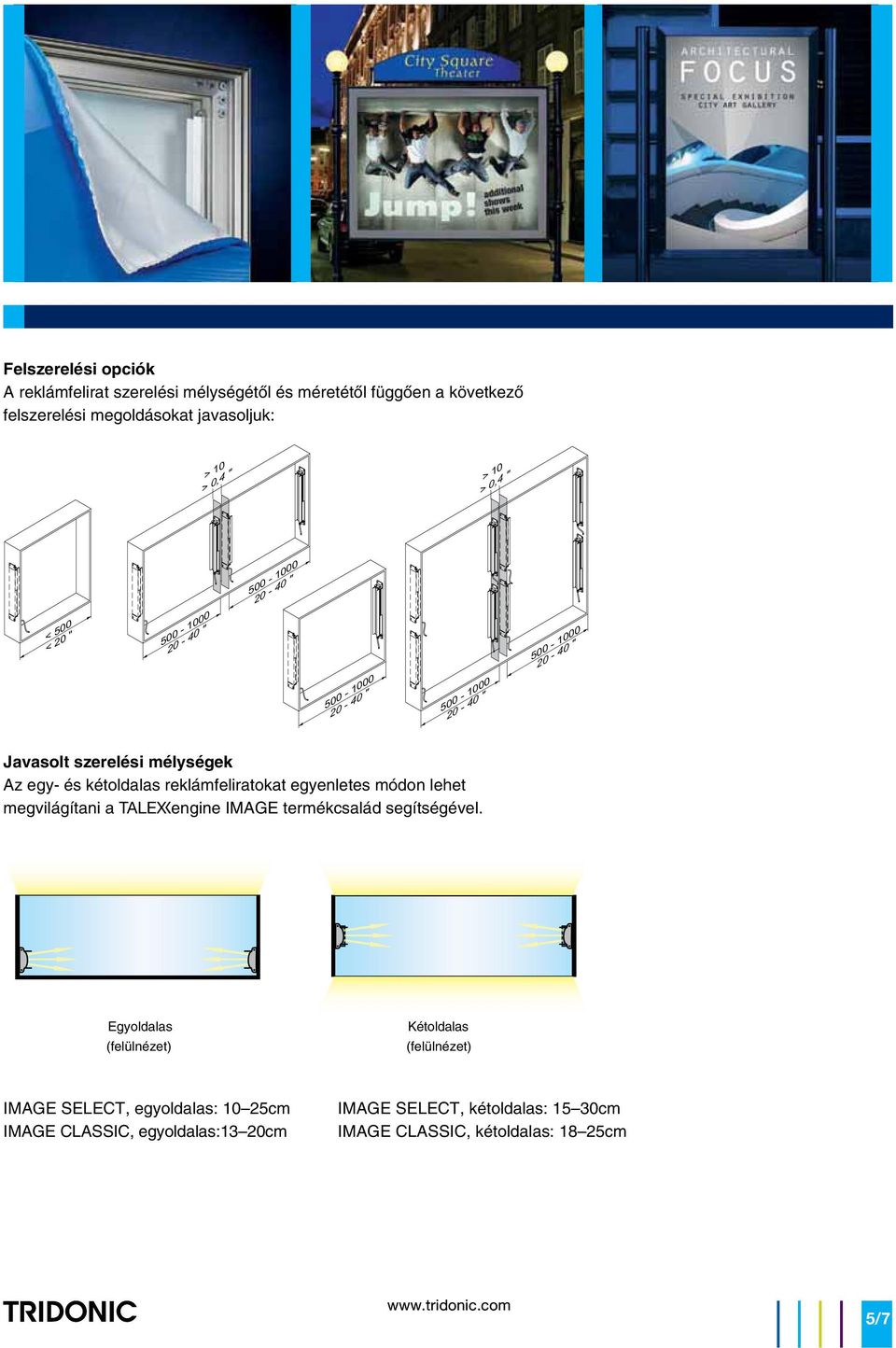

5 Felszerelési opciók A reklámfelirat szerelési mélységétõl és méretétõl függõen a következõ felszerelési megoldásokat javasoljuk: > 10 > 0,4 " > 10 > 0,4 " < 500 < 20 " " " " " " szerelési mélységek Az egy- és kétoldalas reklámfeliratokat egyenletes módon lehet megvilágítani a Tengine IMAGE család segítségével. Egyoldalas (felülnézet) Kétoldalas (felülnézet) IMAGE SELECT, egyoldalas: 10 25cm IMAGE CLASSIC, egyoldalas:13 20cm IMAGE SELECT, kétoldalas: 15 30cm IMAGE CLASSIC, kétoldalas: 18 25cm 5/7

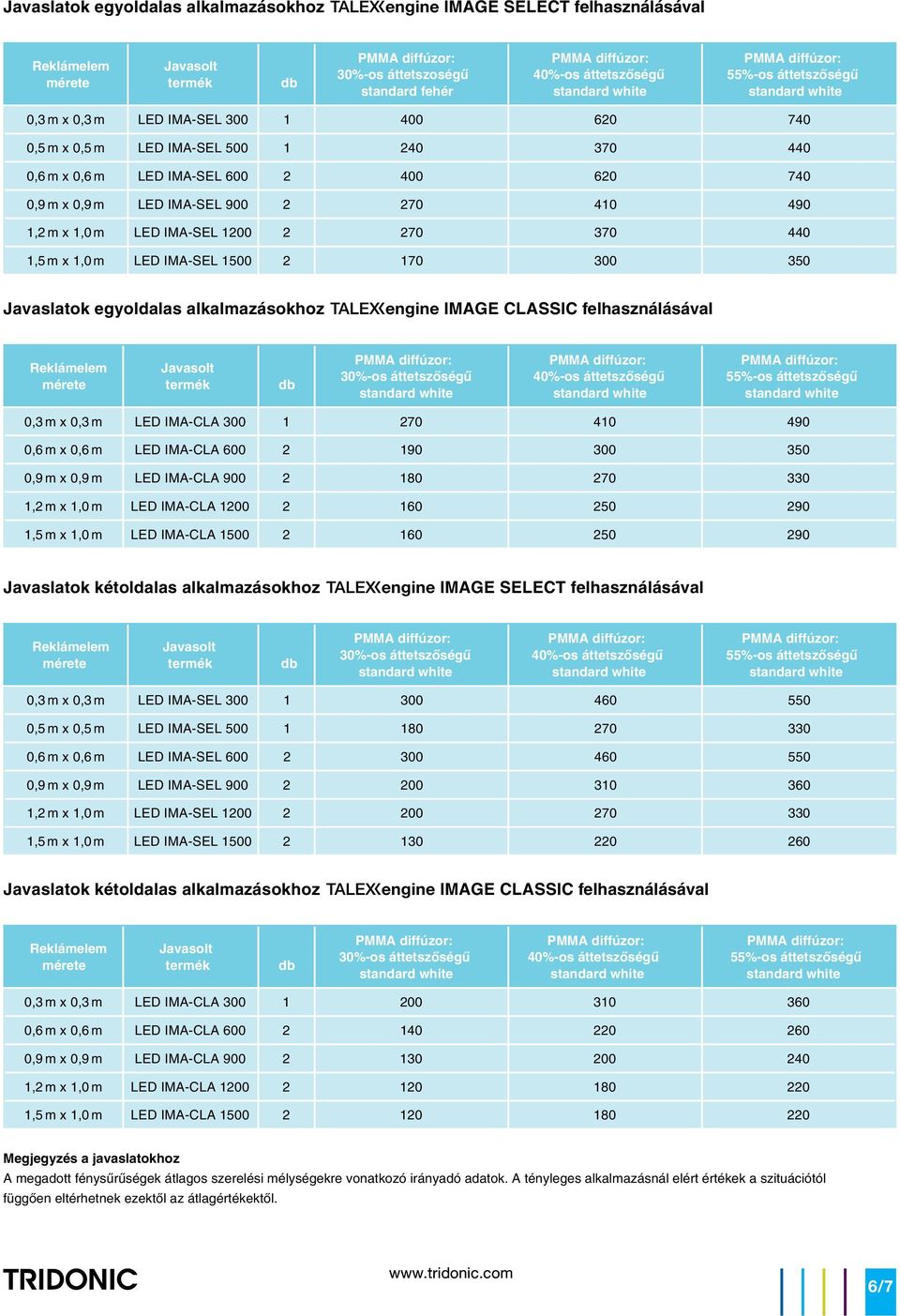

6 Javaslatok egyoldalas alkalmazásokhoz vengine IMAGE SELECT felhasználásával 30%-os áttetszoségû standard fehér 0,3m x 0,3m LED IMA-SEL ,5m x 0,5m LED IMA-SEL ,6m x 0,6m LED IMA-SEL ,9m x 0,9m LED IMA-SEL ,2m x 1,0m LED IMA-SEL ,5m x 1,0m LED IMA-SEL Javaslatok egyoldalas alkalmazásokhoz vengine IMAGE CLASSIC felhasználásával 30%-os áttetszõségû 0,3m x 0,3m LED IMA-CLA ,6m x 0,6m LED IMA-CLA ,9m x 0,9m LED IMA-CLA ,2m x 1,0m LED IMA-CLA ,5m x 1,0m LED IMA-CLA Javaslatok kétoldalas alkalmazásokhoz vengine IMAGE SELECT felhasználásával 30%-os áttetszõségû 0,3m x 0,3m LED IMA-SEL ,5m x 0,5m LED IMA-SEL ,6m x 0,6m LED IMA-SEL ,9m x 0,9m LED IMA-SEL ,2m x 1,0m LED IMA-SEL ,5m x 1,0m LED IMA-SEL Javaslatok kétoldalas alkalmazásokhoz vengine IMAGE CLASSIC felhasználásával 30%-os áttetszõségû 0,3m x 0,3m LED IMA-CLA ,6m x 0,6m LED IMA-CLA ,9m x 0,9m LED IMA-CLA ,2m x 1,0m LED IMA-CLA ,5m x 1,0m LED IMA-CLA Megjegyzés a javaslatokhoz A megadott fénysûrûségek átlagos szerelési mélységekre vonatkozó irányadó adatok. A tényleges alkalmazásnál elért értékek a szituációtól függõen eltérhetnek ezektõl az átlagértékektõl. 6/7

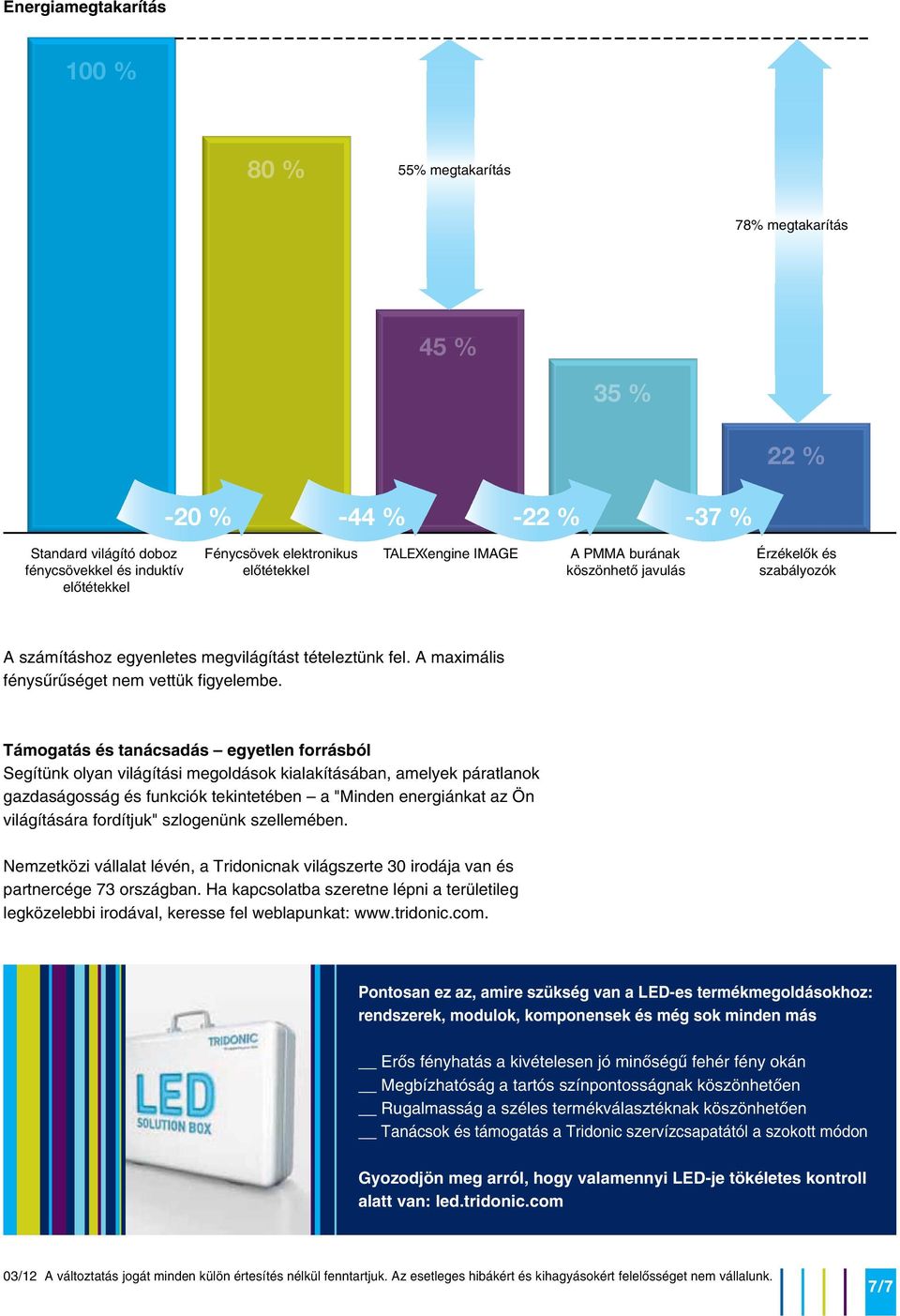

7 Energiamegtakarítás 100 % 80 % 55% megtakarítás 78% megtakarítás 45 % 35 % 22 % -20 % -44 % -22 % -37 % Standard világító doboz fénycsövekkel és induktív elõtétekkel Fénycsövek elektronikus elõtétekkel Tengine IMAGE A PMMA burának köszönhetõ javulás Érzékelõk és szabályozók A számításhoz egyenletes megvilágítást tételeztünk fel. A maximális fénysûrûséget nem vettük figyelembe. Támogatás és tanácsadás egyetlen forrásból Segítünk olyan világítási megoldások kialakításában, amelyek páratlanok gazdaságosság és funkciók tekintetében a "Minden energiánkat az Ön világítására fordítjuk" szlogenünk szellemében. Nemzetközi vállalat lévén, a Tridonicnak világszerte 30 irodája van és partnercége 73 országban. Ha kapcsolatba szeretne lépni a területileg legközelebbi irodával, keresse fel weblapunkat:. Pontosan ez az, amire szükség van a LED-es megoldásokhoz: rendszerek, modulok, komponensek és még sok minden más Erõs fényhatás a kivételesen jó minõségû fehér fény okán Megbízhatóság a tartós színpontosságnak köszönhetõen Rugalmasság a széles választéknak köszönhetõen Tanácsok és támogatás a Tridonic szervízcsapatától a szokott módon Gyozodjön meg arról, hogy valamennyi LED-je tökéletes kontroll alatt van: led.tridonic.com 03/12 A változtatás jogát minden külön értesítés nélkül fenntartjuk. Az esetleges hibákért és kihagyásokért felelõsséget nem vállalunk. 7/9 7/7
