1 T LED Világítási megoldások ipari alkalmazásokhoz Spotlámpák Mélysugárzók Lineáris lámpatestek Térvilágítók Padló fali lámpák Szabadonsugárzók Dekor. Lámpák Csarnokvilágítók 1 10

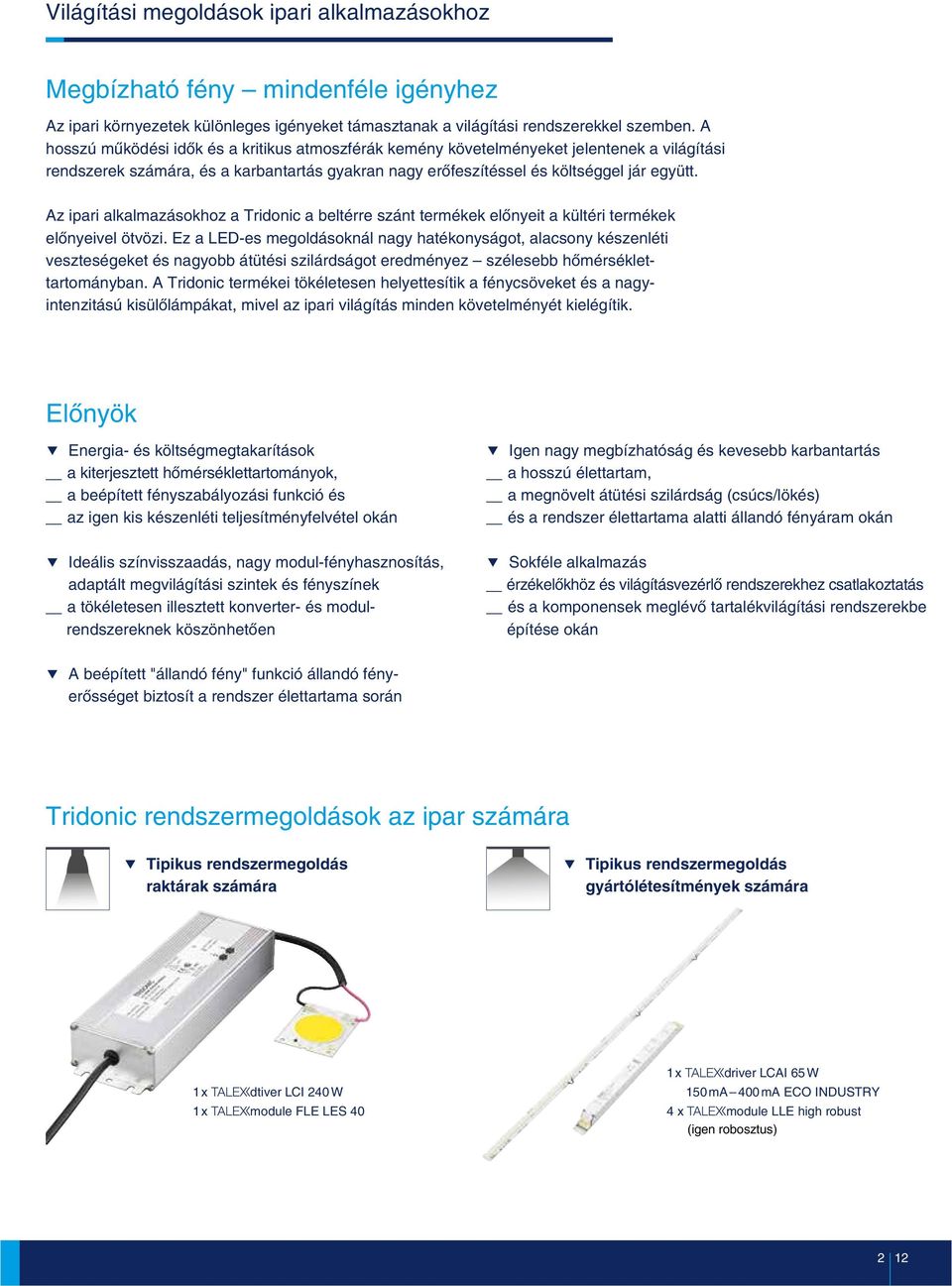

2 Világítási megoldások ipari alkalmazásokhoz Megbízható fény mindenféle igényhez Az ipari környezetek különleges igényeket támasztanak a világítási rendszerekkel szemben. A hosszú mûködési idõk és a kritikus atmoszférák kemény követelményeket jelentenek a világítási rendszerek számára, és a karbantartás gyakran nagy erõfeszítéssel és költséggel jár együtt. Az ipari alkalmazásokhoz a Tridonic a beltérre szánt termékek elõnyeit a kültéri termékek elõnyeivel ötvözi. Ez a LED-es megoldásoknál nagy hatékonyságot, alacsony készenléti veszteségeket és nagyobb átütési szilárdságot eredményez szélesebb hõmérséklettartományban. A Tridonic termékei tökéletesen helyettesítik a fénycsöveket és a nagyintenzitású kisülõlámpákat, mivel az ipari világítás minden követelményét kielégítik. Elõnyök f Energia- és költségmegtakarítások a kiterjesztett hõmérséklettartományok, a beépített fényszabályozási funkció és az igen kis készenléti teljesítményfelvétel okán f Ideális színvisszaadás, nagy modul-fényhasznosítás, adaptált megvilágítási szintek és fényszínek a tökéletesen illesztett konverter- és modulrendszereknek köszönhetõen f Igen nagy megbízhatóság és kevesebb karbantartás a hosszú élettartam, a megnövelt átütési szilárdság (csúcs/lökés) és a rendszer élettartama alatti állandó fényáram okán f Sokféle alkalmazás érzékelõkhöz és világításvezérlõ rendszerekhez csatlakoztatás és a komponensek meglévõ tartalékvilágítási rendszerekbe építése okán f A beépített "állandó fény" funkció állandó fényerõsséget biztosít a rendszer élettartama során Tridonic rendszermegoldások az ipar számára f Tipikus rendszermegoldás raktárak számára f Tipikus rendszermegoldás gyártólétesítmények számára 1x tdtiver LCI 240W 1x tmodule FLE LES 40 1x tdriver LCAI 65W 150mA 400mA ECO INDUSTRY 4 x tmodule LLE high robust (igen robosztus) 2

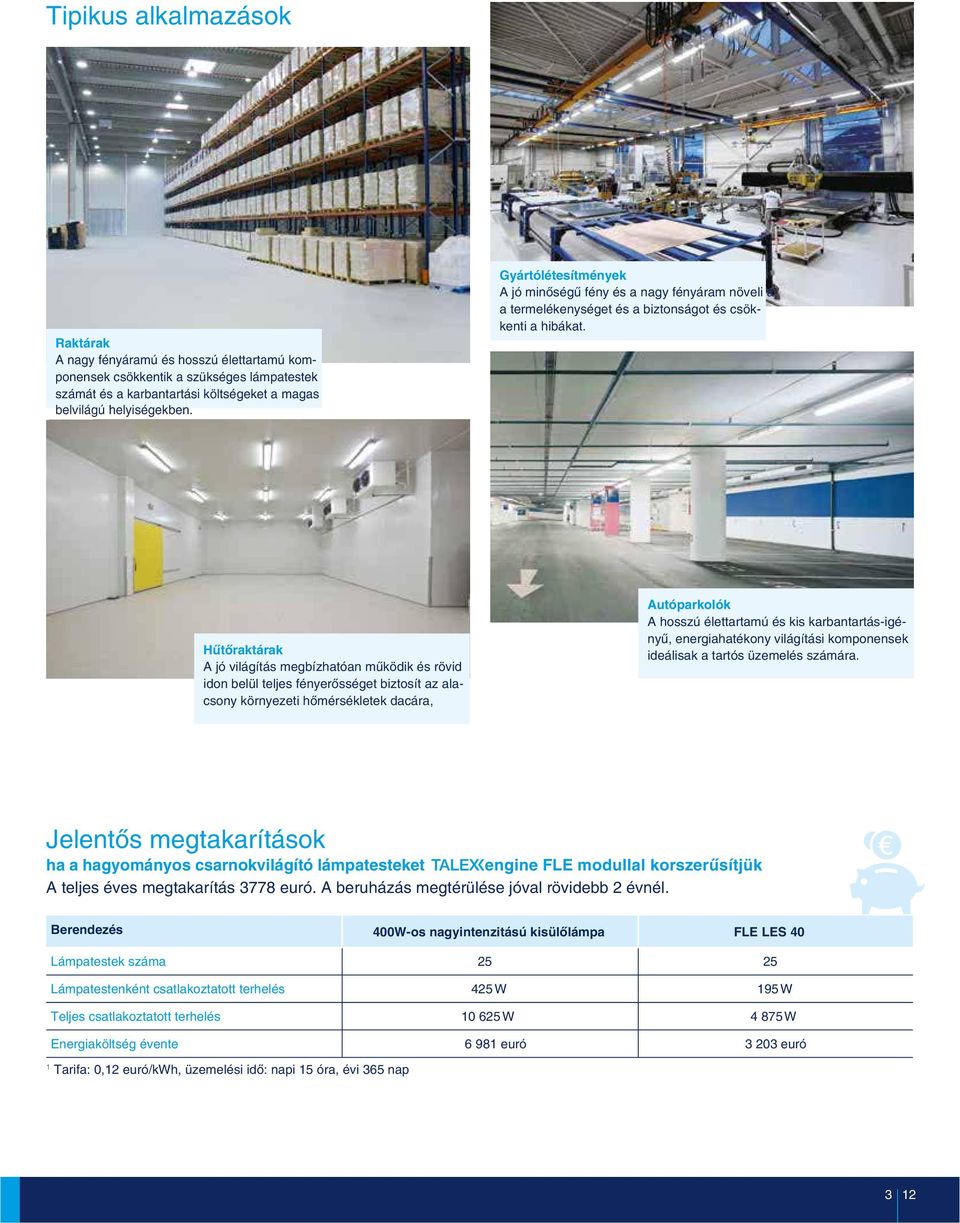

3 Tipikus alkalmazások Raktárak A nagy fényáramú és hosszú élettartamú komponensek csökkentik a szükséges lámpatestek számát és a karbantartási költségeket a magas belvilágú helyiségekben. Gyártólétesítmények A jó minõségû fény és a nagy fényáram növeli a a termelékenységet és a biztonságot és csökkenti a hibákat. Hûtõraktárak A jó világítás megbízhatóan mûködik és rövid idon belül teljes fényerõsséget biztosít az alacsony környezeti hõmérsékletek dacára, Autóparkolók A hosszú élettartamú és kis karbantartás-igényû, energiahatékony világítási komponensek ideálisak a tartós üzemelés számára. Jelentõs megtakarítások ha a hagyományos csarnokvilágító lámpatesteket vengine FLE modullal korszerûsítjük A teljes éves megtakarítás 3778 euró. A beruházás megtérülése jóval rövidebb 2 évnél. Berendezés 400W-os nagyintenzitású kisülõlámpa FLE LES 40 Lámpatestek száma Lámpatestenként csatlakoztatott terhelés 425W 195W Teljes csatlakoztatott terhelés W 4 875W Energiaköltség évente euró euró 1 Tarifa: 0, euró/kwh, üzemelési idõ: napi 15 óra, évi 365 nap 3

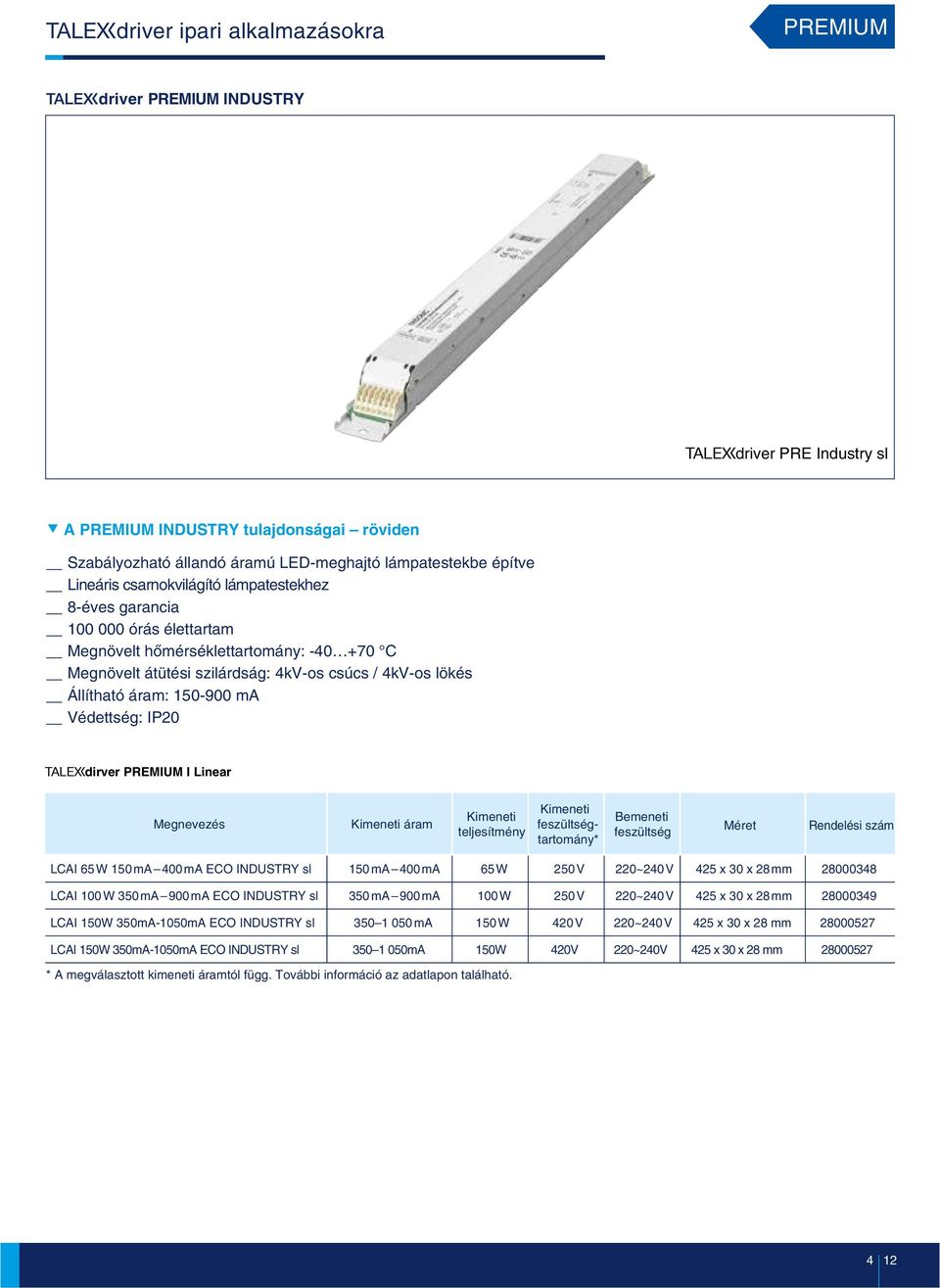

4 Tdriver ipari alkalmazásokra PREMIUM vdriver PREMIUM INDUSTRY Tdriver PRE Industry sl f A PREMIUM INDUSTRY tulajdonságai röviden Szabályozható állandó áramú LED-meghajtó lámpatestekbe építve Lineáris csarnokvilágító lámpatestekhez 8-éves garancia órás élettartam Megnövelt hõmérséklettartomány: C Megnövelt átütési szilárdság: 4kV-os csúcs / 4kV-os lökés Állítható áram: ma Védettség: IP20 Tdirver PREMIUM I Linear Megnevezés áram teljesítmény feszültségtartomány* Bemeneti feszültség Méret Rendelési szám LCAI 65W 150mA 400mA ECO INDUSTRY sl 150mA 400mA 65W 250V 220~240V 425 x 30 x 28mm LCAI 100W 350mA 900mA ECO INDUSTRY sl 350mA 900mA 100W 250V 220~240V 425 x 30 x 28mm LCAI 150W 350mA-1050mA ECO INDUSTRY sl mA 150W 420V 220~240V 425 x 30 x 28 mm LCAI 150W 350mA-1050mA ECO INDUSTRY sl mA 150W 420V 220~240V 425 x 30 x 28 mm * A megválasztott kimeneti áramtól függ. További információ az adatlapon található. 4

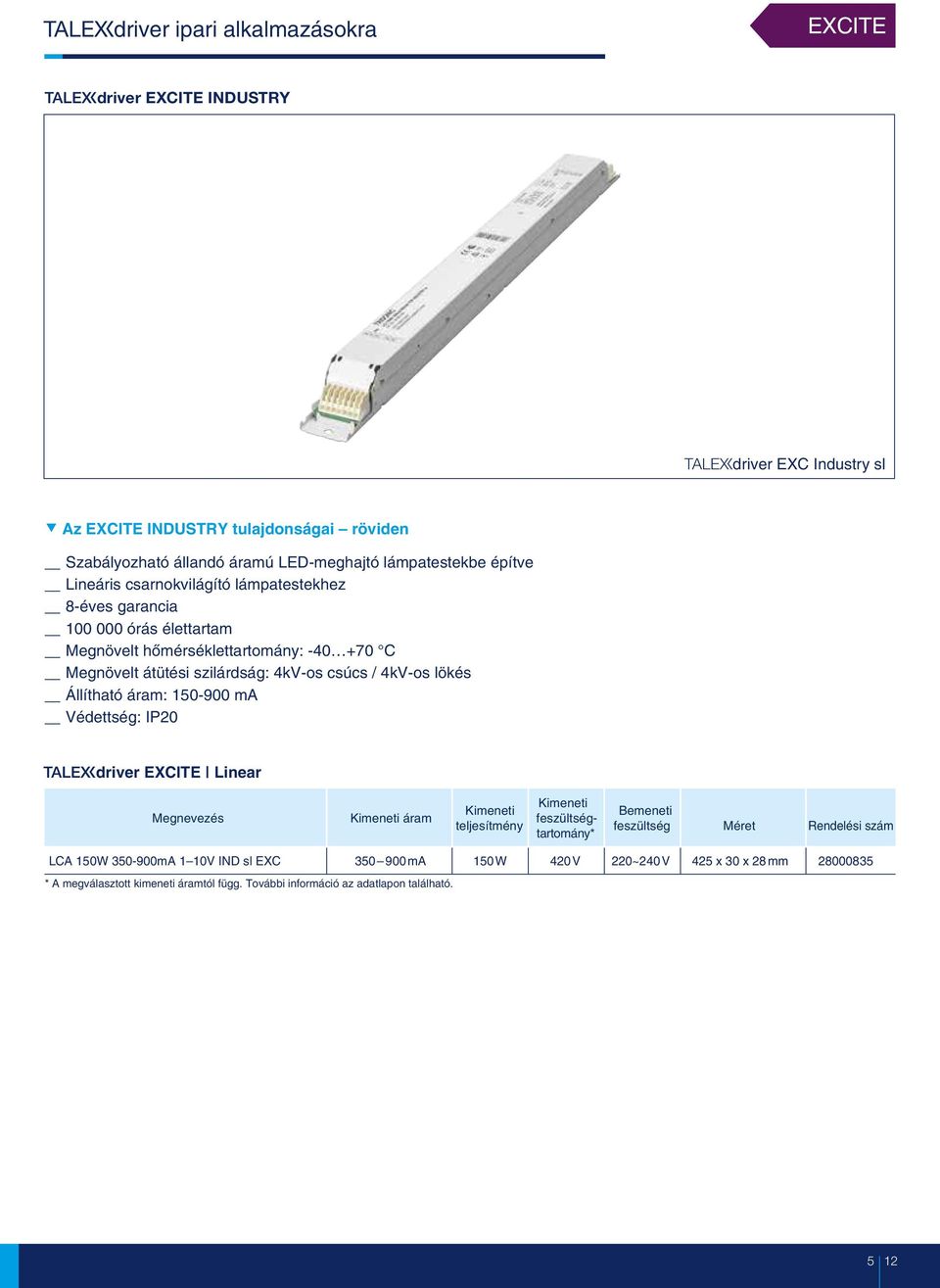

5 Tdriver ipari alkalmazásokra EXCITE vdriver EXCITE INDUSTRY tdriver EXC Industry sl f Az EXCITE INDUSTRY tulajdonságai röviden Szabályozható állandó áramú LED-meghajtó lámpatestekbe építve Lineáris csarnokvilágító lámpatestekhez 8-éves garancia órás élettartam Megnövelt hõmérséklettartomány: C Megnövelt átütési szilárdság: 4kV-os csúcs / 4kV-os lökés Állítható áram: ma Védettség: IP20 vdriver EXCITE Linear Megnevezés áram teljesítmény feszültségtartomány* Bemeneti feszültség Méret Rendelési szám LCA 150W mA 1 10V IND sl EXC mA 150W 420V 220~240V 425 x 30 x 28mm * A megválasztott kimeneti áramtól függ. További információ az adatlapon található. 5

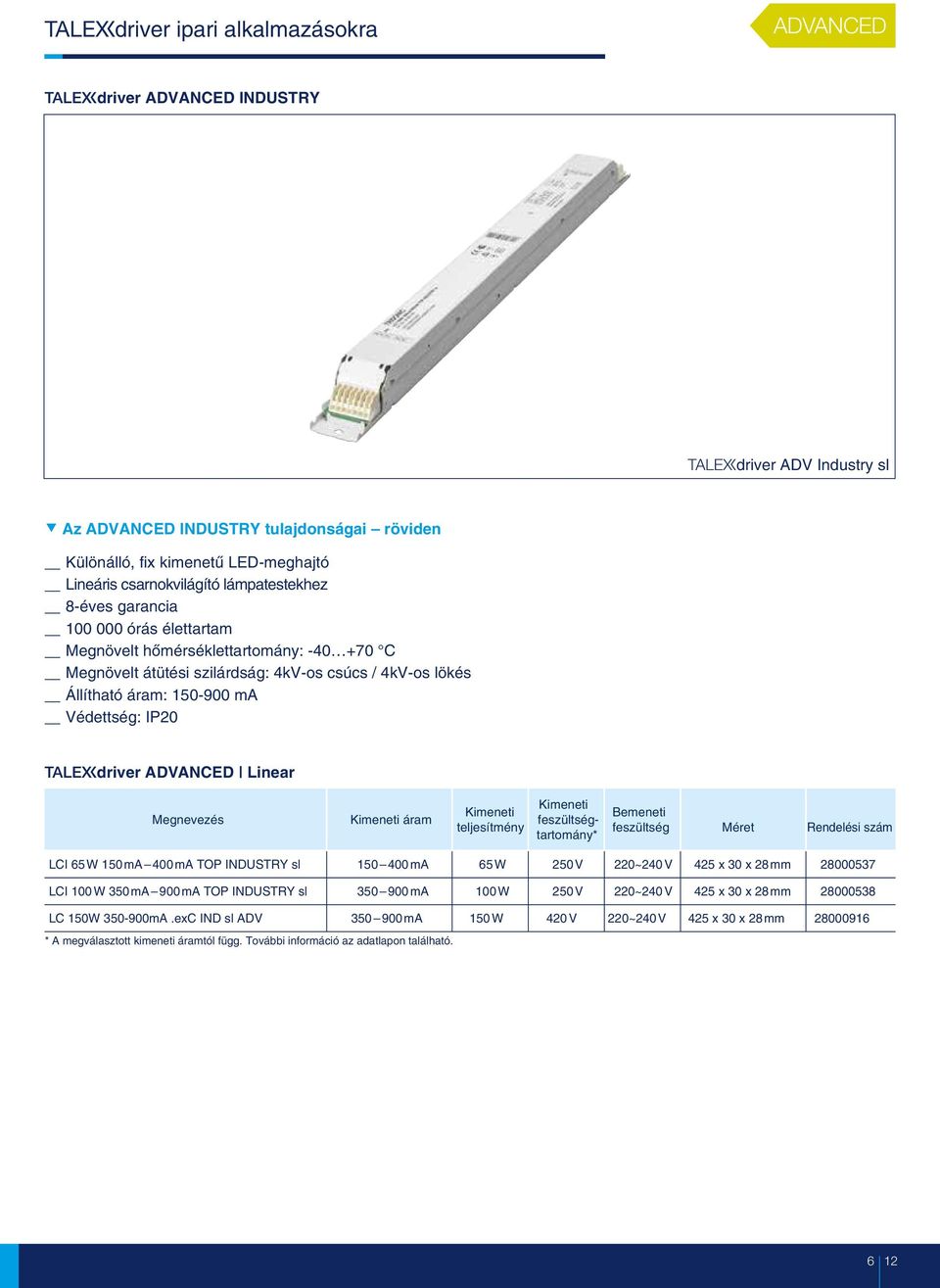

6 Tdriver ipari alkalmazásokra ADVANCED vdriver ADVANCED INDUSTRY tdriver ADV Industry sl f Az ADVANCED INDUSTRY tulajdonságai röviden Különálló, fix kimenetû LED-meghajtó Lineáris csarnokvilágító lámpatestekhez 8-éves garancia órás élettartam Megnövelt hõmérséklettartomány: C Megnövelt átütési szilárdság: 4kV-os csúcs / 4kV-os lökés Állítható áram: ma Védettség: IP20 vdriver ADVANCED Linear Megnevezés áram teljesítmény feszültségtartomány* Bemeneti feszültség Méret Rendelési szám LCI 65W 150mA 400mA TOP INDUSTRY sl mA 65W 250V 220~240V 425 x 30 x 28mm LCI 100W 350mA 900mA TOP INDUSTRY sl mA 100W 250V 220~240V 425 x 30 x 28mm LC 150W mA.exC IND sl ADV mA 150W 420V 220~240V 425 x 30 x 28mm * A megválasztott kimeneti áramtól függ. További információ az adatlapon található. 6

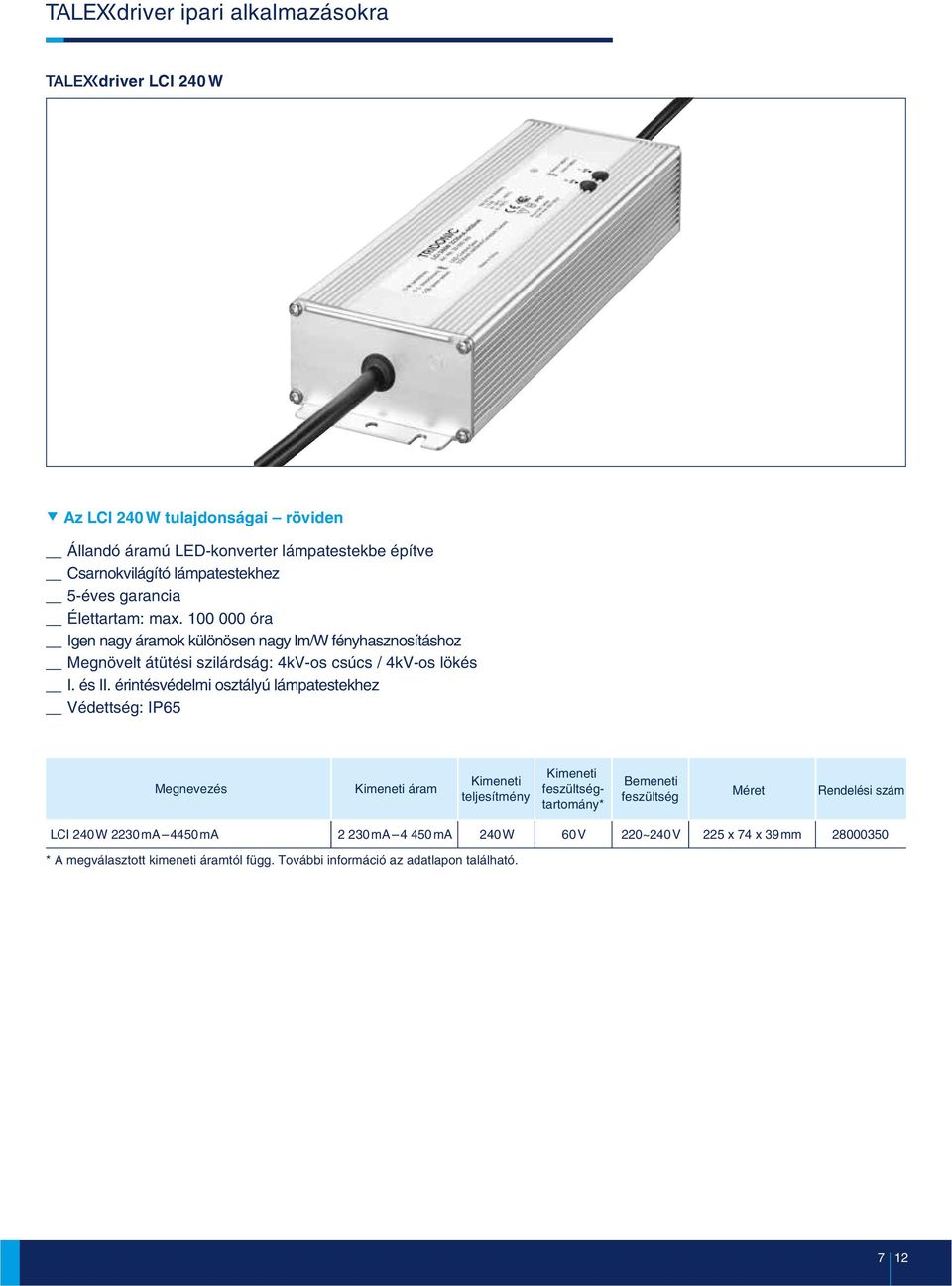

7 Tdriver ipari alkalmazásokra vdriver LCI 240W f Az LCI 240W tulajdonságai röviden Állandó áramú LED-konverter lámpatestekbe építve Csarnokvilágító lámpatestekhez 5-éves garancia Élettartam: max óra Igen nagy áramok különösen nagy lm/w fényhasznosításhoz Megnövelt átütési szilárdság: 4kV-os csúcs / 4kV-os lökés I. és II. érintésvédelmi osztályú lámpatestekhez Védettség: IP65 Megnevezés áram teljesítmény feszültségtartomány* Bemeneti feszültség Méret Rendelési szám LCI 240W 2230mA 4450mA 2 230mA 4 450mA 240W 60V 220~240V 225 x 74 x 39mm * A megválasztott kimeneti áramtól függ. További információ az adatlapon található. 7

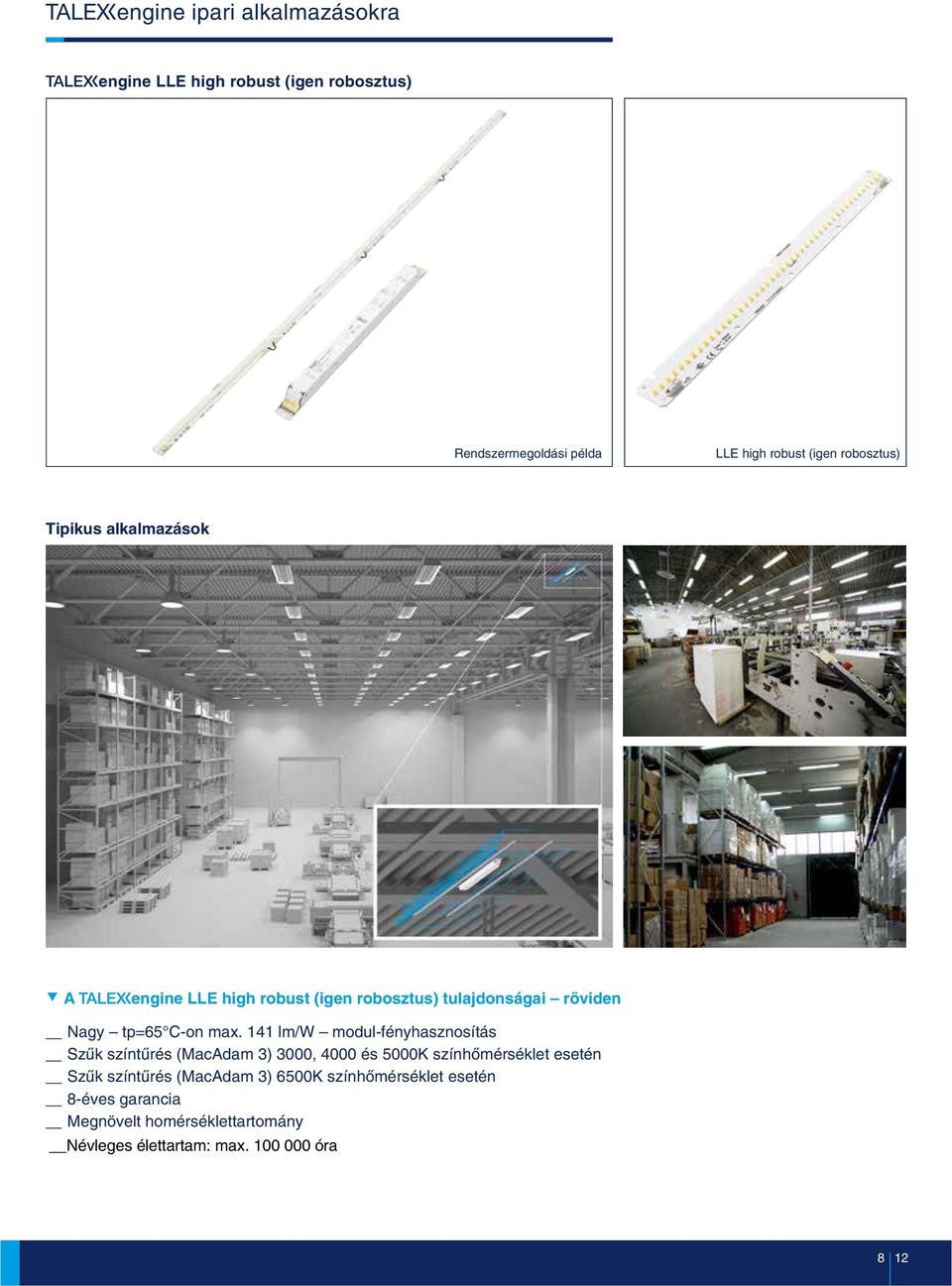

8 Tengine ipari alkalmazásokra vengine LLE high robust (igen robosztus) Rendszermegoldási példa LLE high robust (igen robosztus) Tipikus alkalmazások f A vengine LLE high robust (igen robosztus) tulajdonságai röviden Nagy tp=65 C-on max. 141 lm/w modul-fényhasznosítás Szûk színtûrés (MacAdam 3) 3000, 4000 és 5000K színhõmérséklet esetén Szûk színtûrés (MacAdam 3) 6500K színhõmérséklet esetén 8-éves garancia Megnövelt homérséklettartomány Névleges élettartam: max óra 8

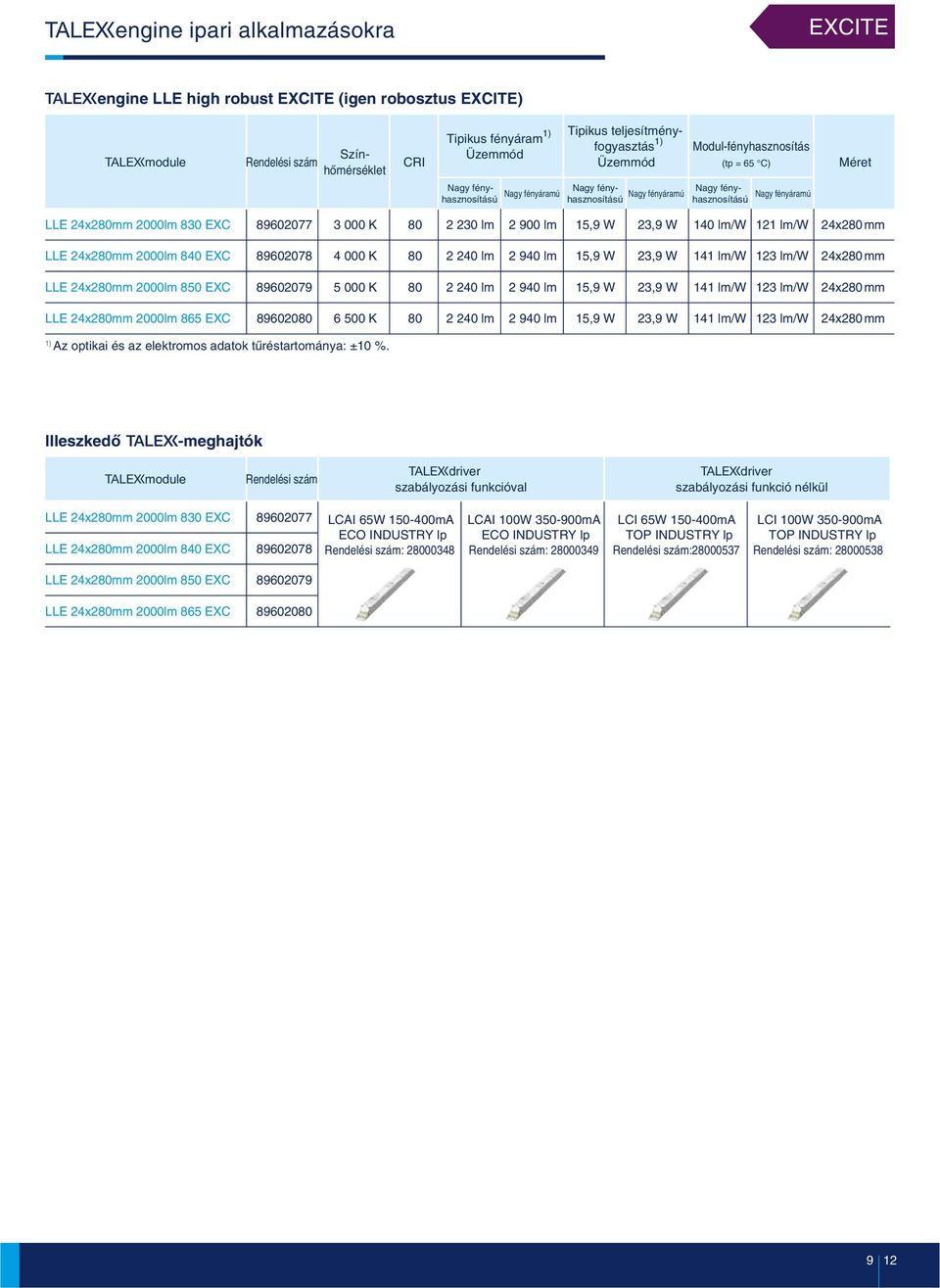

9 Tengine ipari alkalmazásokra EXCITE vengine LLE high robust EXCITE (igen robosztus EXCITE) Tmodule Rendelési szám Színhõmérséklet CRI Tipikus fényáram 1) Üzemmód Nagy fényhasznosítású Nagy Nagy fényáramú Tipikus teljesítményfogyasztás 1) Üzemmód fényhasznosítású Nagy Nagy fényáramú Modul-fényhasznosítás (tp = 65 C) fényhasznosítású Nagy fényáramú Méret LLE 24x280mm 2000lm 830 EXC K lm lm 15,9 W 23,9 W 140 lm/w 1 lm/w 24x280mm LLE 24x280mm 2000lm 840 EXC K lm lm 15,9 W 23,9 W 141 lm/w 3 lm/w 24x280mm LLE 24x280mm 2000lm 850 EXC K lm lm 15,9 W 23,9 W 141 lm/w 3 lm/w 24x280mm LLE 24x280mm 2000lm 865 EXC K lm lm 15,9 W 23,9 W 141 lm/w 3 lm/w 24x280mm 1) Az optikai és az elektromos adatok tûréstartománya: ±10 %. Illeszkedõ v-meghajtók Tmodule Rendelési szám Tdriver szabályozási funkcióval Tdriver szabályozási funkció nélkül LLE 24x280mm 2000lm 830 EXC LCAI 65W mA ECO INDUSTRY lp LLE 24x280mm 2000lm 840 EXC LCAI 100W mA ECO INDUSTRY lp LCI 65W mA TOP INDUSTRY lp LCI 100W mA TOP INDUSTRY lp LLE 24x280mm 2000lm 850 EXC LLE 24x280mm 2000lm 865 EXC

10 Tengine ipari alkalmazásokra vengine FLE ø 30mm, 4000K Rendszermegoldási példa ø 40mm, 3000K Tipikus alkalmazások f A vengine FLE tulajdonságai röviden Fényáram: lm Nagy (max. 8 lm/w) fényhasznosítású LED-modul Nagy rendszer-fényhasznosítás: max. 115 lm/w 30 fényemittáló felület (LES) esetén: max lm 40 fényemittáló felület (LES) esetén: max lm Nagyfokú színkonzisztencia (MacAdam 3) 10

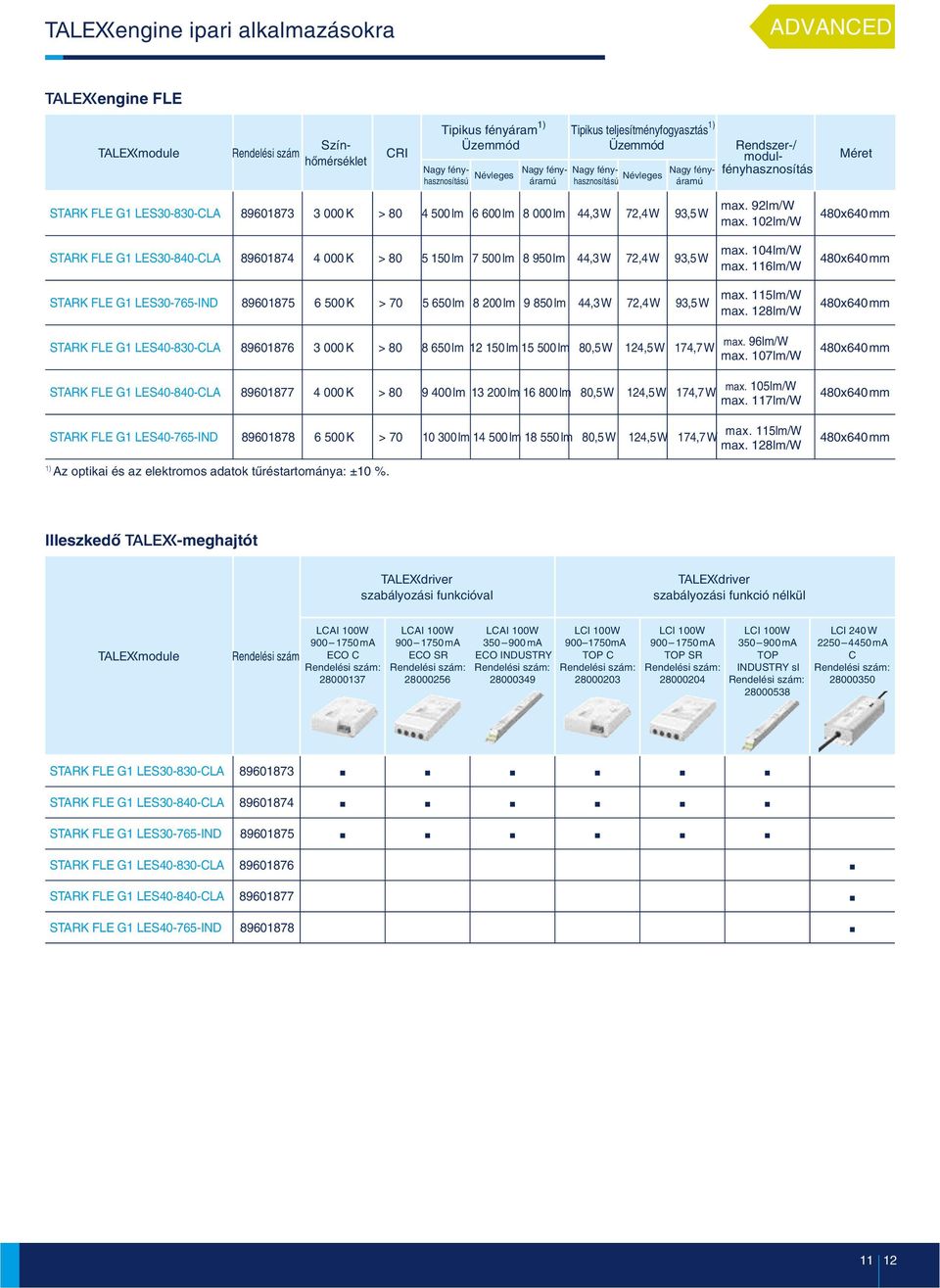

11 Tengine ipari alkalmazásokra ADVANCED vengine FLE Tmodule Rendelési szám Színhõmérséklet CRI Tipikus fényáram 1) Üzemmód Tipikus teljesítményfogyasztás 1) Üzemmód Nagy fényhasznosításáramhasznosítású Nagy fény- Nagy fény- Nagy fényáramú Névleges Névleges Rendszer-/ modulfényhasznosítás Méret STARK FLE G1 LES CLA K > lm 6 600lm 8 000lm 44,3W 72,4W 93,5W STARK FLE G1 LES CLA K > lm 7 500lm 8 950lm 44,3W 72,4W 93,5W STARK FLE G1 LES IND K > lm 8 200lm 9 850lm 44,3W 72,4W 93,5W max. 92lm/W max. 102lm/W max. 104lm/W max. 116lm/W max. 115lm/W max. 8lm/W 480x640mm 480x640mm 480x640mm STARK FLE G1 LES CLA K > lm 150lm lm 80,5W 4,5W 174,7W STARK FLE G1 LES CLA K > lm lm lm 80,5W 4,5W 174,7W max. 96lm/W max. 107lm/W max. 105lm/W max. 117lm/W max. 115lm/W STARK FLE G1 LES IND K > lm lm lm 80,5W 4,5W 174,7W max. 8lm/W 480x640mm 480x640mm 480x640mm 1) Az optikai és az elektromos adatok tûréstartománya: ±10 %. Illeszkedõ v-meghajtót Tdriver szabályozási funkcióval Tdriver szabályozási funkció nélkül Tmodule Rendelési szám LCAI 100W mA ECO C LCAI 100W mA ECO SR LCAI 100W mA ECO INDUSTRY LCI 100W mA TOP C LCI 100W mA TOP SR LCI 100W mA TOP INDUSTRY sl LCI 240W mA C STARK FLE G1 LES CLA STARK FLE G1 LES CLA STARK FLE G1 LES IND STARK FLE G1 LES CLA STARK FLE G1 LES CLA STARK FLE G1 LES IND

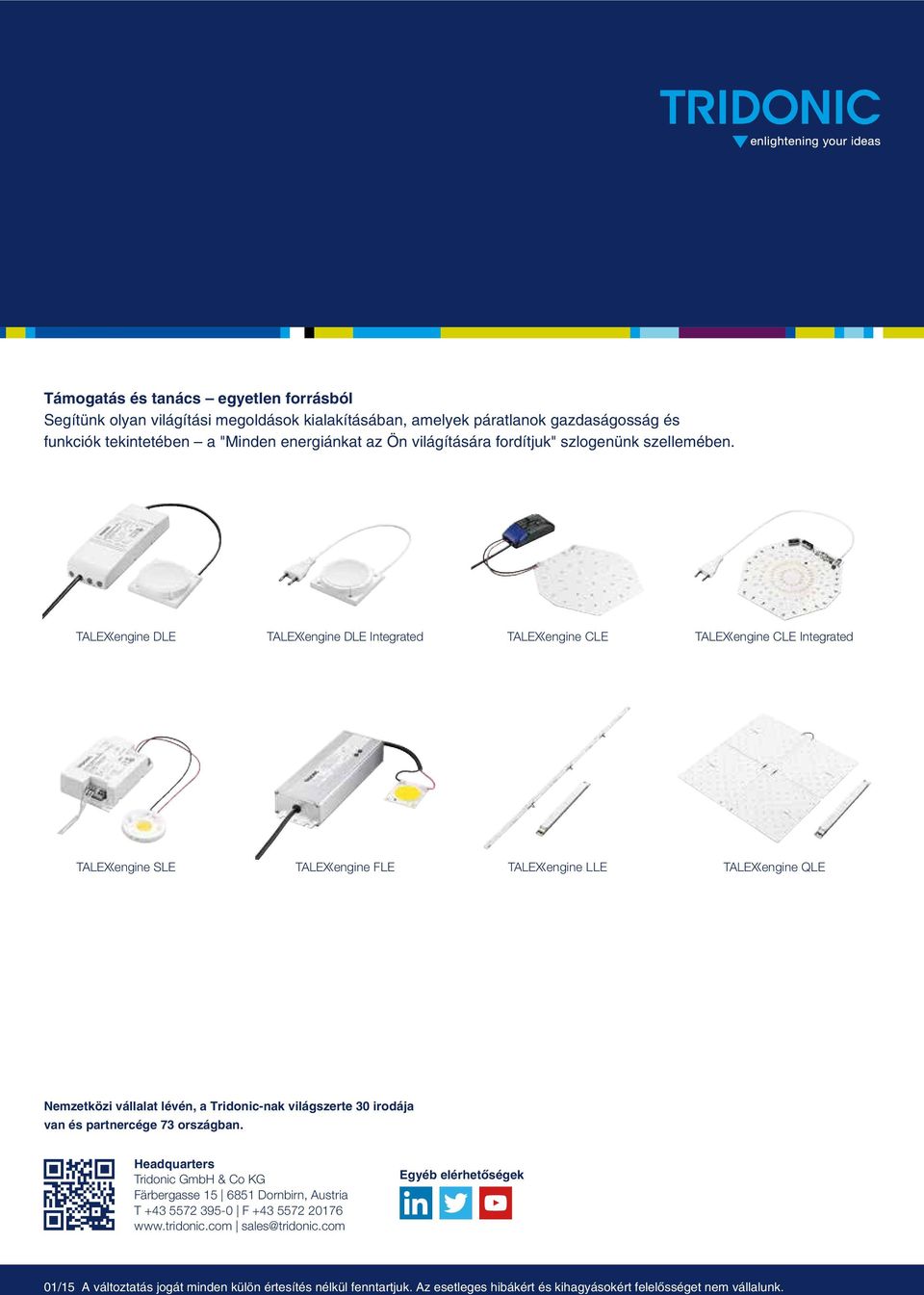

12 Támogatás és tanács egyetlen forrásból Segítünk olyan világítási megoldások kialakításában, amelyek páratlanok gazdaságosság és funkciók tekintetében a "Minden energiánkat az Ön világítására fordítjuk" szlogenünk szellemében. tengine DLE tengine DLE Integrated tengine CLE tengine CLE Integrated tengine SLE tengine FLE tengine LLE tengine QLE Nemzetközi vállalat lévén, a Tridonic-nak világszerte 30 irodája van és partnercége 73 országban. Headquarters Tridonic GmbH & Co KG Färbergasse Dornbirn, Austria T F sales@tridonic.com Egyéb elérhetõségek 01/15 A változtatás jogát minden külön értesítés nélkül fenntartjuk. Az esetleges hibákért és kihagyásokért felelõsséget nem vállalunk.
