T101F. SZERELÉSI ÚTMUTATÓ A T101-es VEZÉRLŐEGYSÉGHEZ EZ A LEIRÁS SZAKKÉPZETT TELEPITŐKNEK SZÓL

Átírás

1 telcoma T101 automations T101F ISTT1 01 V SZERELÉSI ÚTMUTATÓ A T101-es VEZÉRLŐEGYSÉGHEZ EZ A LEIRÁS SZAKKÉPZETT TELEPITŐKNEK SZÓL Telcoma srl - Via L. Manzoni, 11 - Z.I. Campidui Conegliano - (TV) Italy Tel Fax Part. IVA info@telcoma.it

2

3

4 A telepités megkezdése elött figyelmesen olvassa el a teljes leirást. A termék nem megfelelő használata vagy helytelen bekötése a termék hibás működését és a használó veszélyeztetését okozhatja. ÖSSZETEVÖK LEIRÁSA (1 ábra) 1.Sorkapocs a transzformátor bemenet csatlakozásához 2.Választható zúzásgátló kártya (MAS 100) 3.Biztositék24 V 0.3A 4.Sorkapocs a transzformátor kimenet csatlakozásához 5.Végállás csatlakozok 6.STOP/PROG programozó és STOP gomb 7. Lépésről lépésre (P/P) gomb 8. Trimmer a motor erősségéhez 9. Jumper Jp1 (lassú indítás és motorerősség szabályozás) 10. OC2 tipusú vevö csatlakozása 11. Dip kapcsoló funkciók 12. Jumper teszt 13.Encoder csatlakozás 14.Alacsony feszűltségü csatlakozások (24V) 15. Vezérlőegység reset. A két tüskét rövidre zárva megszakítjuk és újra indítjuk az áramellátást. 16. Jelzőlámpák (LED) a bekötési csatlakozókhoz. LED on = bejövetel zárva 17. LED (L1) programozás 18.Elektromos zár modul csatlakozása V-os csatlakozások 20. Bekötési csatlakozók a bejövő áramnak 21. Sor biztosíték (6,3 A) 22. Bekötési csatlakozók a motornak és a kondenzátornak * A stop gomb nem egy biztonsági gomb csak a beszerelési teszteknél használandó TIPUSOK A vezérlöegység tipusok leirása: T101: vezérlöegység egy motoros automatizáláshoz T101F: vezérlöegység egy motoros automatizáláshoz billenö ajtokhoz A vezérlőegység a következőkkel ellátott: Encoder bemenet Elektronikus nyomaték szabályzó Motor lassítás Motorfék Öndiagnosztizáló motor funkció (Triac teszt) Fotocella teszt (Photo teszt) Lassu inditás Zúzás gátló rendszer (opcionális, MAS 100) Az encoderrel felszerelt motoroknak nincs szűkségük a MAS100 modulra.az encoder biztositja a zúzás gátló funkciót a kapu teljes mozgásidején még lassitáskor is. Fontos: Ha belsö végállásal ellátott motorok(pld..redönymozgatok) irányitására használjuk a vezérlést,a lassitási funkciót ki mkell kapcsolni(dip 9 OFF),a motorféket ki kell kapcsolni(dip 8 OFF)ás rövidre kell zárni a JP1 jumpert(9-es pozició,1 ábra). Hidraulikus motorokhoz ne használjuk a lassitási funkciót.a kapukat mindig fel kell szerelni mehanikus végállásokal. MŰSZAKI ADATOK Mértékegység T101 Az elektronika paraméterei: Áramforrás Frekvencia Készenléti áramellátás Maximum áramellátás Max. motor teljesitmény Vac Hz ma A VA 230 ±10% , Működési hőmérséklet 'C Kártyaméret (szélxmagasxmély)) mm 123x35x90

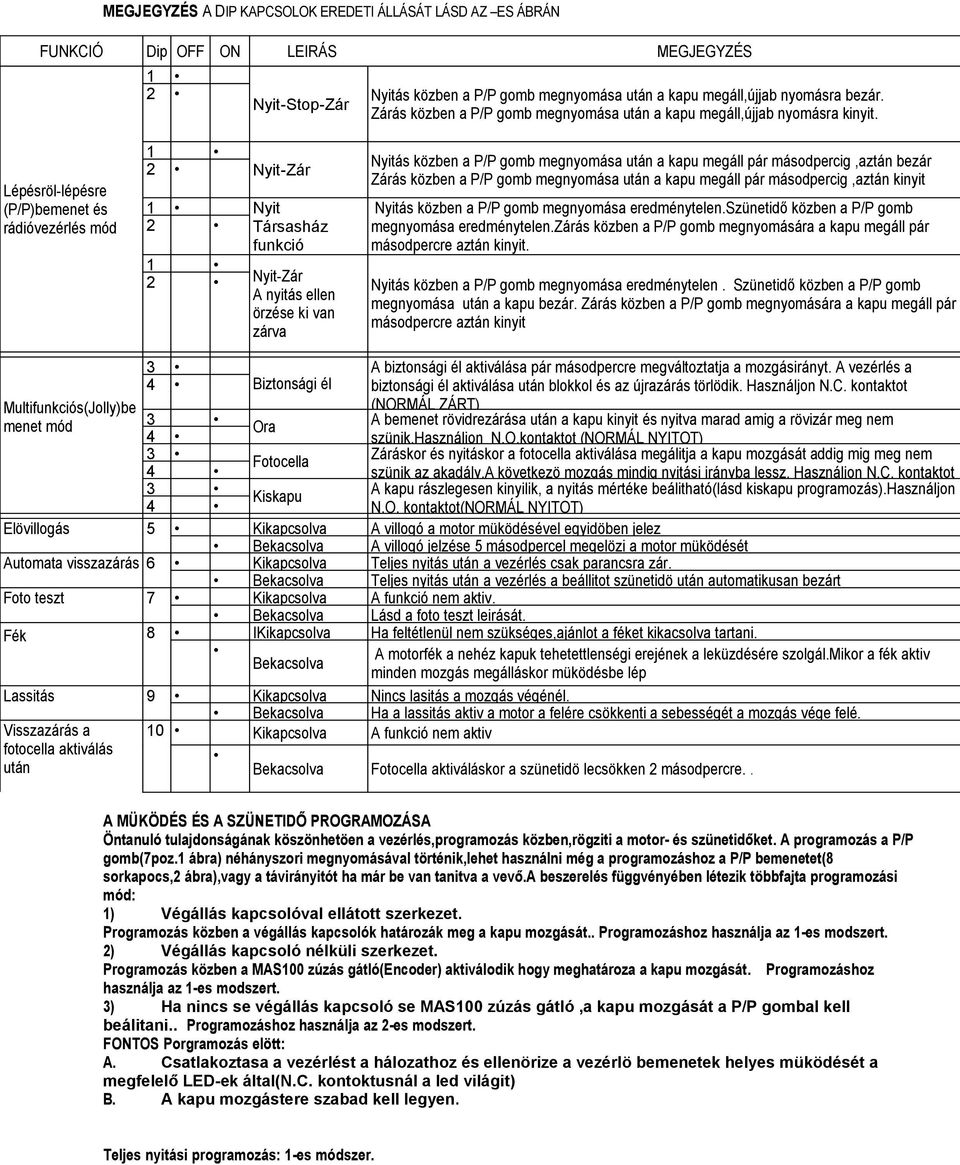

5 ELEKTROMOS CSATLAKOZÁSOK Az elektromos csatlakozásokhoz használják az 1-es táblázatot és a 2-es ábrát A már beszerelt berendezésnél végezzen egy általános ellenőrzést, pl. a vezetékek állapota (kontaktus, szigetelés, stb.), és a kisegítő felszereléseket (fotocellák, vevők, kulcsos kapcsolók,stb). Tippek a korrekt beszereléshez: 1. A vezérlőegységbe bemenő kábeleket, a zárt dobozos verziónál, ugy kell bekötni hogy ne veszélyeztesse az eredeti IP56-os biztonsági kódot.. 2. A vezetékek keresztmetszetét ugy kell meghatározni hogy figyelembe vesszük a vezetékek hosszát és a bennük folyó áram erősségét. 3. Ne használjon egy többeres kábelt az összes dolog bekötésére,(motor, vevő, stb.). 4.Használjon legaláb két kábelt a bekötésekhez.pld. -(A)kábel-minimum 1,5mm keresztmetszetü vezetékekel: -tápellátás-motorok bekötése-villogó/kertvilágitás -(B)kábel-minimum 0,75mm keresztmetszetü vezetékekel: -tartozékok tápellátása-vezérlö kapcsolók-biztonsági kapcsolók 5. Ha a kábel több mint 50 méteres, relék használata ajánlott, a vezérlő egység mellett felszerelve 6) Bármelyik nem használt zárt kontaktust(n.c.)(fotocella, végállás kapcsolók, stop funkció)rövidre kell zárni a közös terminállal. 7) Minden N.C. kontaktust ami ugyanazzal a bemenettel van összekötve sorosan kell bekötni. 8) Minden N.O. kontaktust ami ugyanazzal a bemenettel van összekötve párhuzamosan kell bekötni. A KÜLSÖ FÖKAPCSOLÓ (nem tartozék) megfelelö erejü kell legyen a vezérlés tápellátásához A beszerelást az automatizálások biztonságát szavatoló EN és EN szabványok betartásával kell elvégezni. FOTO TESZT Ahoz hogy a foto teszt müködjön a rendszernek két külön vezetékpárra van szüksége a fotocellák tápellátásához,az egyik a 13 és 14-es sorkapcsokhoz csatlakoztatvamely a vevö fotocellát táplálja és a másik a 14 és 15-ös sorkapcsokhoz kötve az adó fotocellát táplálja(a foto teszt funkció a Dip 7 kapcsoló ON állásba helyezésével aktiválható).a vezérlés minden mozgás megkezdése elött ellenörzi a fotocellák álapotát,egy aktiválást szimulálva.ha minden rendeben van a motor elinditja a kaput,de ha valami probléma van a vevövel a ciklus leáll és a jelzölámpa néhány felvillanásával figyelmeztett a helyzetre A foto teszt müködik a második pár fotocellával is(jolly bemenet). Mikor a foto teszt aktiv és a vezérlés készenléti álapotban van (stand-by)az adó fotocella nincs táplálva és az FT1 bemenet nyitott(a led nem világit).ebben az álapotban a fotocellák müködését a Test jumper(12-es pozició,1-es ábra)rövidre zárásával lehet ellenörizni. TRIAC TESZT Ennek az alkotóelemnek a meghibásodása veszélyezteti a szerkezet biztonságos müködését.. Éppen ezért minden mozgást megelöz egy teszt.. Bárminemü müködési rendellenesség esetén a vezérlés leáll és a lámpa lassú villogásával figyelmeztett a hibára. OC2 VEVŐ HASZNÁLATA (10 poz.1 ábra) Az OC2 vevő(3 ábra) használata és programozása a vevőt kisérö leirásban található. Jegyezze meg hogy az 1-es csatorna a vevőn a lépésröl-lépésre parancsnak felel meg a vezérlésen,mig a 2-es csatorna a kiskapu funkciónak van fenttartva. T101F vezérlések billenö ajtokhoz A T101F vezérlés kezelése azonos a T101 változattal,kivételt képezve a Dip 8,9,10 kapcsolók funkciója. FUNKCIÓ Dip OFF ON LEIRÁS Lassitás nyitásnál Lassitás záráskor Utánzárás 8 kikapcsolva bekapcsolva 9 kikapcsolva bekapcsolva 10 kikapcsolva bekapcsolva

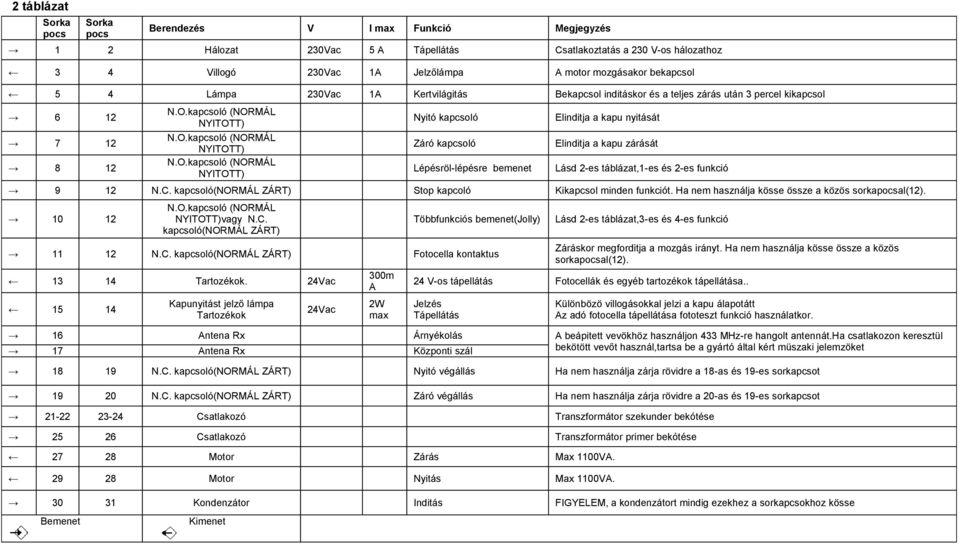

6 2 táblázat Sorka pocs Sorka pocs Berendezés V I max Funkció Megjegyzés 1 2 Hálozat 230Vac 5 A Tápellátás Csatlakoztatás a 230 V-os hálozathoz 3 4 Villogó 230Vac 1A Jelzőlámpa A motor mozgásakor bekapcsol 5 4 Lámpa 230Vac 1A Kertvilágitás Bekapcsol inditáskor és a teljes zárás után 3 percel kikapcsol N.O.kapcsoló (NORMÁL NYITOTT) N.O.kapcsoló (NORMÁL NYITOTT) N.O.kapcsoló (NORMÁL NYITOTT) Nyitó kapcsoló Záró kapcsoló Lépésröl-lépésre bemenet Elinditja a kapu nyitását Elinditja a kapu zárását Lásd 2-es táblázat,1-es és 2-es funkció 9 12 N.C. kapcsoló(normál ZÁRT) Stop kapcoló Kikapcsol minden funkciót. Ha nem használja kösse össze a közös sorkapocsal(12) N.O.kapcsoló (NORMÁL NYITOTT)vagy N.C. kapcsoló(normál ZÁRT) Többfunkciós bemenet(jolly) N.C. kapcsoló(normál ZÁRT) Fotocella kontaktus Tartozékok. 24Vac Kapunyitást jelző lámpa Tartozékok 24Vac 300m A 2W max Lásd 2-es táblázat,3-es és 4-es funkció Záráskor megforditja a mozgás irányt. Ha nem használja kösse össze a közös sorkapocsal(12). 24 V-os tápellátás Fotocellák és egyéb tartozékok tápellátása.. Jelzés Tápellátás Különbözö villogásokkal jelzi a kapu álapotátt Az adó fotocella tápellátása fototeszt funkció használatkor. 16 Antena Rx Árnyékolás A beápitett vevökhöz használjon 433 MHz-re hangolt antennát.ha csatlakozon keresztül 17 Antena Rx Központi szál bekötött vevőt használ,tartsa be a gyártó által kért müszaki jelemzöket N.C. kapcsoló(normál ZÁRT) Nyitó végállás Ha nem használja zárja rövidre a 18-as és 19-es sorkapcsot N.C. kapcsoló(normál ZÁRT) Záró végállás Ha nem használja zárja rövidre a 20-as és 19-es sorkapcsot Csatlakozó Transzformátor szekunder bekótése Csatlakozó Transzformátor primer bekótése Motor Zárás Max 1100VA Motor Nyitás Max 1100VA Kondenzátor Inditás FIGYELEM, a kondenzátort mindig ezekhez a sorkapcsokhoz kösse Bemenet Kimenet

7 MEGJEGYZÉS A DIP KAPCSOLOK EREDETI ÁLLÁSÁT LÁSD AZ ES ÁBRÁN FUNKCIÓ Dip OFF ON LEIRÁS MEGJEGYZÉS 1 2 Nyit-Stop-Zár Nyitás közben a P/P gomb megnyomása után a kapu megáll,újjab nyomásra bezár. Zárás közben a P/P gomb megnyomása után a kapu megáll,újjab nyomásra kinyit. Lépésröl-lépésre (P/P)bemenet és rádióvezérlés mód 1 2 Nyit-Zár 1 Nyit 2 Társasház funkció 1 2 Nyit-Zár A nyitás ellen örzése ki van zárva Nyitás közben a P/P gomb megnyomása után a kapu megáll pár másodpercig,aztán bezár Zárás közben a P/P gomb megnyomása után a kapu megáll pár másodpercig,aztán kinyit Nyitás közben a P/P gomb megnyomása eredménytelen.szünetidő közben a P/P gomb megnyomása eredménytelen.zárás közben a P/P gomb megnyomására a kapu megáll pár másodpercre aztán kinyit. Nyitás közben a P/P gomb megnyomása eredménytelen. Szünetidő közben a P/P gomb megnyomása után a kapu bezár. Zárás közben a P/P gomb megnyomására a kapu megáll pár másodpercre aztán kinyit Multifunkciós(Jolly)be menet mód 3 4 Biztonsági él A biztonsági él aktiválása pár másodpercre megváltoztatja a mozgásirányt. A vezérlés a biztonsági él aktiválása után blokkol és az újrazárás törlödik. Használjon N.C. kontaktot (NORMÁL ZÁRT) A bemenet rövidrezárása után a kapu kinyit és nyitva marad amig a rövizár meg nem szünik.használjon N.O.kontaktot (NORMÁL NYITOT) Záráskor és nyitáskor a fotocella aktiválása megálitja a kapu mozgását addig mig meg nem szünik az akadály.a következö mozgás mindig nyitási irányba lessz. Használjon N.C. kontaktot A kapu rászlegesen kinyilik, a nyitás mértéke beálitható(lásd kiskapu programozás).használjon N.O. kontaktot(normál NYITOT) 3 4 Ora 3 4 Fotocella 3 4 Kiskapu Elövillogás 5 Kikapcsolva A villogó a motor müködésével egyidöben jelez Bekacsolva A villogó jelzése 5 másodpercel megelözi a motor müködését Automata visszazárás 6 Kikapcsolva Teljes nyitás után a vezérlés csak parancsra zár. Bekacsolva Teljes nyitás után a vezérlés a beállitot szünetidö után automatikusan bezárt Foto teszt 7 Kikapcsolva A funkció nem aktiv. Bekacsolva Lásd a foto teszt leirását. Fék 8 IKikapcsolva Ha feltétlenül nem szükséges,ajánlot a féket kikacsolva tartani. Bekacsolva A motorfék a nehéz kapuk tehetettlenségi erejének a leküzdésére szolgál.mikor a fék aktiv minden mozgás megálláskor müködésbe lép Lassitás 9 Kikapcsolva Nincs lasitás a mozgás végénél. Bekacsolva Ha a lassitás aktiv a motor a felére csökkenti a sebességét a mozgás vége felé. Visszazárás a 10 Kikapcsolva A funkció nem aktiv fotocella aktiválás után Bekacsolva Fotocella aktiváláskor a szünetidö lecsökken 2 másodpercre.. A MÜKÖDÉS ÉS A SZÜNETIDŐ PROGRAMOZÁSA Öntanuló tulajdonságának köszönhetöen a vezérlés,programozás közben,rögziti a motor- és szünetidőket. A programozás a P/P gomb(7poz.1 ábra) néhányszori megnyomásával történik,lehet használni még a programozáshoz a P/P bemenetet(8 sorkapocs,2 ábra),vagy a távirányitót ha már be van tanitva a vevő.a beszerelés függvényében létezik többfajta programozási mód: 1) Végállás kapcsolóval ellátott szerkezet. Programozás közben a végállás kapcsolók határozák meg a kapu mozgását.. Programozáshoz használja az 1-es modszert. 2) Végállás kapcsoló nélküli szerkezet. Programozás közben a MAS100 zúzás gátló(encoder) aktiválodik hogy meghatároza a kapu mozgását. Programozáshoz használja az 1-es modszert. 3) Ha nincs se végállás kapcsoló se MAS100 zúzás gátló,a kapu mozgását a P/P gombal kell beálitani.. Programozáshoz használja az 2-es modszert. FONTOS Porgramozás elött: A. Csatlakoztasa a vezérlést a hálozathoz és ellenörize a vezérlö bemenetek helyes müködését a megfelelő LED-ek által(n.c. kontoktusnál a led világit) B. A kapu mozgástere szabad kell legyen. Teljes nyitási programozás: 1-es módszer.

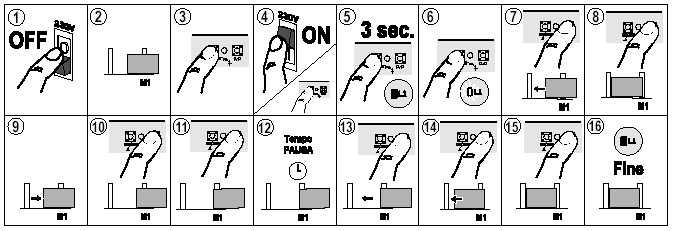

8 VÉGÁLLÁS KAPCSOLÓ-val ELLÁTOTT AUTOMATIKA. 1) Kapcsoljuk le a vezérlő egységet az áramrol. 2) Félig zárja be a kaput.. 3)Nyomja meg a PROG/STOP gombot 4,5,6) Kapcsolja vissza az áramot a PROG/STOP(6 poz.,1 ábra) gombot lenyomva tartva legaláb 3 másodpercig mig az programozó LED L1 (15 poz.,1 ábra) világitani kezd. Ugyanezt az eredményt el lehet érni a PROG/STOP(6 poz.,1 ábra) lenyomásával ás a RESET (15 poz.,1 ábra) tüskék pillanatnyi rövidrezárásával,addig tarva lenyomva aprog/stop gombot mig a LED L1 világitani kezd. 7) Nyomja meg a P/P gombot (7 poz., 1 ábra). A motor zárni kezd.ha a motor forditott irányba indul el(nyit),kapcsolja le az áramot,forditsa meg a motor fázisait(27 és 29 sorkapcs,2 ábra),a végállás kapcsolók szálait(18 és 20 sorkapcs,2 ábra)és kezdje újra a programozást. 8,9) Mikor a motor érzékeli a végállást megál és automatikusan nyitni kezd.. 10)Nyitás közben nyomja meg a P/P gombot annál a pontnál ahonan lassitást kiván (opcionális)*. 11)Mikor eléri a teljes nyitást a motor megáll. A vezérlés megkezdi a szünetidő mérését.(az időt amedig a kapu nyitva marad egy nyitási parancs után,a zárás automatikusan történve) 12)A kivánt szünetidő letelte után nyomja meg a P/P gombot. A motor zárni kezd. 13) Zárás közben nyomja meg a P/P gombot annál a pontnál ahonan lassitást kiván (opcionális)*. 14)Mikor a kapu teljesen bezár a motor megáll. Programozás vége a LED L1 kialszik. MEGJEGYZÉS: Ha a motor müködése közben encodert érzékel a LED L1 villogni kezd. *Ha a 10 és 13 pontnál nem történik beavatkozás akkor az 50 cm-es standard lassitási távolság rögzitödik. Teljes nyitási programozás: 2-es módszer VÉGÁLLÁS KAPCOLÓ,ENKÓDER és MAS100 NÉLKÜLI MOTOR. 1) Kapcsoljuk le a vezérlő egységet az áramrol. 2) Félig zárja be a kaput. 3) Nyomja meg a PROG/STOP gombot. 4,5,6). Kapcsolja vissza az áramot a PROG/STOP(6 poz.,1 ábra) gombot lenyomva tartva legaláb 3 másodpercig mig az programozó LED

9 L1 (15 poz.,1 ábra) világitani kezd. Ugyanezt az eredményt el lehet érni a PROG/STOP(6 poz.,1 ábra) lenyomásával ás a RESET (15 poz.,1 ábra) tüskék pillanatnyi rövidrezárásával,addig tarva lenyomva aprog/stop gombot mig a LED L1 világitani kezd 7) Nyomja meg a P/P gombot (7 poz., 1 ábra). A motor zárni kezd.ha a motor forditott irányba indul el(nyit),kapcsolja le az áramot,forditsa meg a motor fázisait(27 és 29 sorkapcs,2 ábra),és kezdje újra a programozást. 8,9 Mikor a kapu eléri a végállást nyomja meg a P/P gombot,a motor megál és automatikusan nyitni kezd 10) Nyitás közben nyomja meg a P/P gombot annál a pontnál ahonan lassitást kiván. 11) Mikor a kapu eléri a teljes nyitást nyomja meg a P/P gombot, a motor megáll.. 12) A vezérlés megkezdi a szünetidő mérését.(az időt amedig a kapu nyitva marad egy nyitási parancs után,a zárás automatikusan történve) 13) A kivánt szünetidő letelte után nyomja meg a P/P gombot. A motor zárni kezd. 14) Zárás közben nyomja meg a P/P gombot annál a pontnál ahonan lassitást kiván. 15) Mikor a zárás befejezödik nyoja meg a P/P gombot hogy megálitsa a motort. 16) Programozás vége a LED L1 kialszik. KISKAPU PROGRAMOZÁS: 1-es módszer VÉGÁLLÁS KAPCSOLÓ-val ELLÁTOTT AUTOMATIKA 1) Kapcsoljuk le a vezérlő egységet az áramrol. 2) Félig zárja be a kaput.. 3) Nyomja meg a PROG/STOP gombot. 4,5,6) Kapcsolja vissza az áramot a PROG/STOP(6 poz.,1 ábra) gombot lenyomva tartva legaláb 3 másodpercig mig az programozó LED L1 (15 poz.,1 ábra) világitani kezd. Ugyanezt az eredményt el lehet érni a PROG/STOP(6 poz.,1 ábra) lenyomásával ás a RESET (15 poz.,1 ábra) tüskék pillanatnyi rövidrezárásával,addig tarva lenyomva aprog/stop gombot mig a LED L1 világitani kezd 7) Nyomjon meg egy kiskapu gombot, a motor zárni kezd 8,9) Mikor a motor érzékeli a végállást megál és automatikusan nyitni kezd... 10) Nyomjon meg egy kiskapu gombot mikor a kapu elérte a kivánt nyitást. 11)A kapu megáll és automatikusan bezár. 12)Mikor a motor éezékeli a zárási végállást megál a LED L1 kialszik KISKAPU PROGRAMOZÁS: 2-es módszer VÉGÁLLÁS KAPCOLÓ,ENKÓDER és MAS100 NÉLKÜLI MOTOR 1) Kapcsoljuk le a vezérlő egységet az áramrol. 2) Félig zárja be a kaput.. 3) Nyomja meg a PROG/STOP gombot. 4,5,6) Kapcsolja vissza az áramot a PROG/STOP(6 poz.,1 ábra) gombot lenyomva tartva legaláb 3 másodpercig mig az programozó LED L1 (15 poz.,1 ábra) világitani kezd. Ugyanezt az eredményt el lehet érni a PROG/STOP(6 poz.,1 ábra) lenyomásával ás a RESET (15 poz.,1 ábra) tüskék pillanatnyi rövidrezárásával,addig tarva lenyomva aprog/stop gombot mig a LED L1 világitani kezd 7 Nyomjon meg egy kiskapu gombot, a motor zárni kezd.. 8,9) Mikor a motor teljesen bezár, megál és automatikusan nyitni kezd. 10) Nyomjon meg egy kiskapu gombot mikor a kapu elérte a kivánt nyitást.. A kapu megáll és automatikusan bezár. 11)Mikor a kapu teljesen bezárodik nyomja meg újra a kiskapu gombot.a motor megáll 12) Programozás vége a LED L1 kialszik. A SZÜNETIDŐ önálló programozása. Ezzel az eljárásal megváltoztatható a szünetidő anélkül hogy hogy teljesen újra kellene programozni a vezérlést
